Подъемный кран пионер своими руками чертежи: Подъёмный кран своими руками — Секреты и Нюансы — Inside

Содержание

500 с поворотной стрелой, 750, 1000, 2000, своими руками, чертеж, технические характеристики

Содержание

Устройство и принцип работы
Пионер-500
Пионер-750
Пионер-1000
Пионер-2000
Плюсы и минусы
Как сделать самостоятельно

Выполнение строительно-монтажных, ремонтных и погрузочно-разгрузочных работ на стройплощадках зданий и сооружений, складах, базах торговых предприятий и полигонах невозможно без применения специализированной грузоподъемной техники.

Стреловой кран Пионер является широко распространенной моделью общепромышленного назначения. Устройство без труда подает строительные и кровельные материалы, рубероид, утеплитель, инструменты на крышу, перемещает станки и элементы монтажных конструкций. Механизм может эксплуатироваться как в условиях низких температур до -40°С, так и до +40°С.

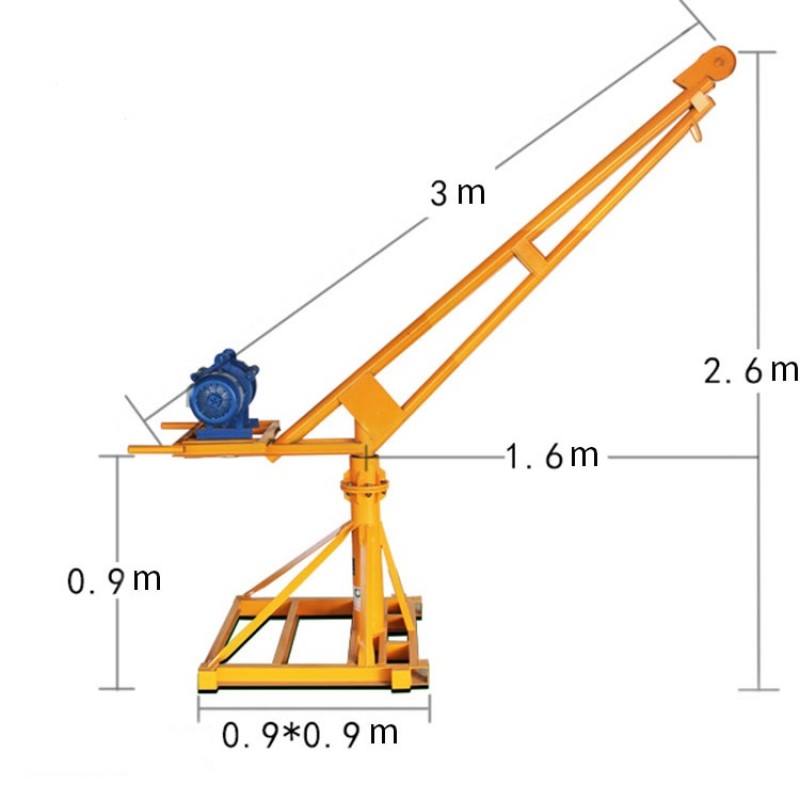

Устройство и принцип работы

Кран представляет собой разборную конструкцию, устанавливаемую на разных строительных участках с допустимым уклоном не более 3°. Механизм изготавливают в нескольких модификациях согласно ГОСТу 1451-77.

Основные сборочные узлы подъемника:

поворотная рама с приводом;
ходовая рама;
стрела;
крюковая подвеска;
механизм конечного останова;
стяжка;
грузовой канат;
контргруз;
пригруз;
страховочная растяжка;
путевой выключатель;
лебедка;
электрооборудование.

Ходовая рама бывает стационарной и на колесном ходу.

Стрелу выполняют в разборном исполнении или цельной. Толщина стрелы — не более 10,2-13,3 см. Длина не превышает 3,5 м.

Толщина каната — 0,69-0,78 см.

Минимальный вес контргруза — 750 кг.

Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:

ручным;
механическим.

Лебедка приводится в действие электрическим приводом мощностью 4-4,75 кВт, работающим от сети с напряжением 380 В. Механизм поднимает и опускает груз на высоту 4,5-6,2 м при выносе стрелы на 250 см со скоростью 8,4-16,8 м/с. Платформа крана поворачивается вокруг собственной оси. В некоторых случаях устанавливают специальную люльку-платформу.

Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.

Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:

0,5 т;
0,75 т;
1 т.

От грузоподъемности зависят все остальные характеристики.

Пионер-500

Кран Пионер-500 — устройство для осуществления подъема груза до 500 кг, которое устанавливается как на крыше или перекрытии, так и на земле. При проведении работ на крыше максимальная высота подъема может достигать 50 м, на уровне земли — до 4,5 м. Для ремонта плоских кровельных поверхностей механизм поднимают, устанавливают и по гибкому кабелю присоединяют к электросети с напряжением 220 В, 50 Гц. Для низких работ существует возможность крепления к нулевой точке земли.

Груз постепенно поднимается со скоростью 16,8 м/мин, платформа на 360° вращается с поворотной стрелой, перемещая материал в нужное место. Механизм поворота — ручной, при этом процесс контролируется, механизм подъема — электрический.

Длина цельной стрелы для Пионера-500 составляет 5200 мм, диаметр — 102 мм. Разборное приспособление состоит из 2 частей длиной 2700 мм каждая, соединяемых болтами.

Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:

длина — 2450 мм;
ширина — 1770 мм;
высота — 1325 мм.

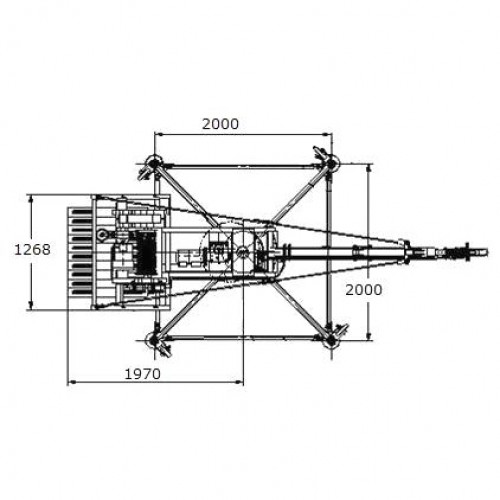

Габаритно-весовые характеристики крана:

длина — 4200 мм;
ширина — 1700 мм;
высота — 5400 мм;
масса без контргруза — 395 кг;
масса полная — 830 кг.

Мини кран легко демонтируется, разбирается, переносится вручную на другое место, собирается и монтируется заново.

Пионер-750

Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.

Особенности модуля:

масса перемещаемого груза увеличена до 750 кг;
скорость подъема — 8,4 м/мин;
высота перемещения — 45 м;
ручной поворот — с помощью специального рычага;
механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
управление осуществляется пультом на 220 В;
большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
габариты — 4,2х2,0х5,4 м;
транспортная ширина — 2,18 м;
транспортная длина — 2,67 м;
высота — 1,35 м;
вес — 1355 кг.

Пионер-1000

Стреловой кран Пионер-1000 — усовершенствованное многофункциональное оборудование грузоподъемностью в 1000 кг. Поворотные и подъемные механизмы работают от электрической сети напряжением 380 В и приводной мощностью 4,75 кВт, благодаря чему управление становится быстрым и легким.

Стрелу производят в 3 вариантах:

с вылетом 2,5 м;
3 м;
4 м.

С увеличением длины грузоподъемность и высота подъема уменьшаются:

стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
на 3 м — до 0,8 т на высоту 6 м;
на 4 м — до 500 кг на 5,3 м;
при наземном креплении — 6 м.

Фиксация производится с помощью стяжек.

Консольные агрегаты выполняют в 2 вариантах:

переставными;
передвижными на колесах.

На поворотной платформе стационарного подъемника устанавливают специальные упоры, регулирующие угол наклона и предохраняющие от запрокидывания.

В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.

Рабочая скорость достигает 11, 8 м/мин.

В сравнении с Пионером-500, в котором контргрузы навешиваются, в тоннике противовесы в количестве 15 штук по 48 кг находятся в специально оборудованном ящике.

Технические характеристики КП-1000:

габаритные размеры в собранном виде — 6100х2140х6500 мм;
масса без противовесов — 1070 кг;
полная масса — 1820 кг;
ходовица с поворотной рамой — 2850х2130х1600 мм;
стрела — 6,45 м.

Пионер-2000

Кран Пионер-2000 — усовершенствованная версия подъемника КП-1000. После модернизации модели величина поднимаемого груза может достигать 2 т. Данный модуль изготавливается производителем по специальному заказу и востребован в строительстве фасадных сооружений, при монтаже окон, сэндвич-панелей.

Особенности 2-тонника:

оснастка электромагнитным гидротормозом;
электропривод поворота стрелы;
редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.

С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:

при вылете 4,6 м — 1500 кг;
4,4 м — 1700 кг;
4,1 м — 2000 кг.

Максимальная высота подъема крюкового механизма:

на вылете 4,6 м — 4,3 м;
4,3 м — 4,5 м;
4,1 м — 4,65 м.

Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.

Рабочая скорость агрегата:

при однократной запасовке — 5,6 м/мин;
при двукратной — 11,3 м/мин.

Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.

Конструктивная масса — 1,5 т.

Плюсы и минусы

Кран отличается высокой мобильностью, производительностью и грузоподъемностью.

Главные его качества:

быстрая транспортировка к месту эксплуатации;
доступная сборка;
возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.

Перед процессом приямки не изготавливают, анкерами не пользуются.

Подъемник Пионер имеет малый расход энергии, обладает низкой стоимостью, в Ростехнадзоре не регистрируется. К эксплуатации допускаются лица без специальной квалификации. Расходы на техническое обслуживание минимальны.

Недостатками модулей являются:

груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

Как сделать самостоятельно

Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.

Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.

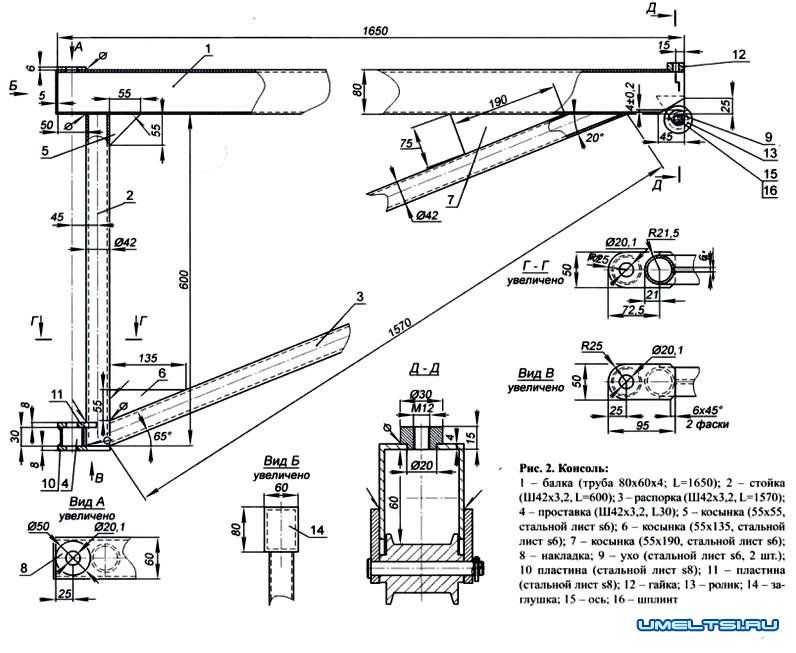

Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.

В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.

Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.

Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.

Для функционирования механизма подбирают тросы минимального диаметра.

Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.

500 с поворотной стрелой, 750, 1000, 2000, своими руками, чертеж, технические характеристики

Устройство и принцип работы

Основные сборочные узлы подъемника:

поворотная рама с приводом;
ходовая рама;
стрела;
крюковая подвеска;
механизм конечного останова;
стяжка;
грузовой канат;
контргруз;
пригруз;
страховочная растяжка;
путевой выключатель;
лебедка;
электрооборудование.

Ходовая рама бывает стационарной и на колесном ходу.

Толщина каната — 0,69-0,78 см.

Минимальный вес контргруза — 750 кг.

Поворот крана в зависимости от грузоподъемности осуществляется 2 способами:

ручным;
механическим.

Процесс управления осуществляется механизатором с помощью выносного кнопочного пульта.

Подъемные механизмы Пионер по максимальному грузу подразделяются на 3 вида:

0,5 т;
0,75 т;
1 т.

От грузоподъемности зависят все остальные характеристики.

монтаж, установка на стройке, подъемный строительный, промышленные, опорных

На строительных площадках используются механизмы разной высоты и грузоподъемности. Техника дает возможность возводить здания в короткие сроки, перед началом работы специалисты собирают башенный кран.

Подготовка

Башенные краны привозят на строительную площадку в разобранном виде, затем рабочие монтируют их на месте. Конструкции тяжелые, поэтому перед началом установки необходимо подготовить площадку.

Важно Большой обзор модельного ряда из лучших 24 шведских бензопил Хускварна

Механизм состоит из следующих частей:

Башня.
Кабина, предназначенная для машиниста.
Консоль. Она необходима для противовеса.
Стрела. Грузоподъемный механизм.

Сначала место, на котором будет стоять агрегат, выравнивают. Чтобы конструкция была более устойчивой, поверхность заливают бетоном. Обязательно делают заземление, к площадке проводят электричество.

Монтировать строительный кран можно с помощью автокрана, но его нужно доставить на место. Следует заранее определить удобные пути подъезда к стройплощадке.

Как устанавливают краны

Монтаж кранов представляет собой достаточно простое дело, которое не требует больших затрат времени и сил. Сначала рабочие сооружают постамент, он необходим для установки механизма. На него устанавливают башенную конструкцию и надежно ее закрепляют.

Вспомогательным краном переносят на место опорно-поворотный механизм, фиксируют его на месте. После этого рабочие переходят к наращиванию остальных частей конструкции. Это башня, поворотная платформа, устройство подъема и опускания груза, механизм изменения вылета стрелы.

Отдельные секции подъемника перемещают и собирают при помощи собственной стрелы механизма. Это позволяет быстро увеличить высоту устройства.

В работе используют монтажное устройство, представляющее собой единую рамную конструкцию. Она отличается тем, что обладает съемной передней частью. Монтажное устройство необходимо как для сборки, так и дальнейшей работы механизма.

Сборка башенного крана осуществляется с помощью пульта монтажной конструкции, также в работе используется вспомогательный выносной пульт. Вместе со сборкой устройства рабочие могут выполнить монтаж опорных кранов.

Промышленные грузоподъемные устройства на строительной площадке позволяют сократить сроки выполнения работ. Строящийся дом будет завершен всего за несколько недель.

Проверка правильности монтажа

Регулярные проверки и профилактическое обслуживание являются залогом бесперебойной работы механизма. Износ и ухудшение технических характеристик можно наблюдать на механизмах, которые эксплуатировались в течение многих лет. При экстремальных нагрузках такое оборудование выходит из строя.

Внеочередная техническая проверка необходима после установки грузоподъемного устройства на новое рабочее место. Во время технического осмотра проверяется работа механического и электрического оборудования, защитных приборов, тормозной системы и агрегатов управления, а также сигнализации.

Во время полного осмотра проверяют следующее:

В каком состоянии находится металлическая конструкция. Учитывается состояние ее сварных соединений. Специалисты ищут разрывы, деформации, ржавчину и другие повреждения. Они проверяют, в каком состоянии находятся кабины, лестницы, платформы и ограждения.
Техническое состояние крюка и деталей подвески, при этом учитывается степень их износа.
Как закреплены грузовые канаты, их состояние.
Внешний вид блоков и элементов крепления. Проверке подлежат компоненты подвески.
Заземление электрического крана, питающегося от внешней сети.
Соотношение между массой противовеса и балластами башенного крана. Полученные значения сравнивают с теми цифрами, которые указаны в паспорте.

Выполняя монтаж кранов и осуществляя проверку, ориентируются на информацию, указанную в инструкции. Документ составляет производитель башенного механизма.

specmahina.ru

Пионер-500

Ходовица с поворотной рамой имеет такие транспортные габаритные размеры:

длина — 2450 мм;
ширина — 1770 мм;
высота — 1325 мм.

Габаритно-весовые характеристики крана:

длина — 4200 мм;
ширина — 1700 мм;
высота — 5400 мм;
масса без контргруза — 395 кг;
масса полная — 830 кг.

2 Схемы компоновки круглошлифовальных агрегатов

Вариант базирования и вид шлифования определяют особенности компоновки станочного оборудования. Наиболее распространены следующие схемы компоновки круглошлифовальных установок:

патронная с двумя либо одним столом;
центровая с двумя или одним столом;
бесцентровая с неподвижными башмаками, с подвижным и неподвижным ножом.

Важнейшее отличие компоновки агрегатов с бесцентровым методом базирования от других вариантов состоит в том, что опорный нож в данном случае монтируется на салазках бабки (ведущей) либо непосредственно на станине. Если имеет место установка на салазки, нож передвигается и совместно с ведущим кругом, и относительно его оси. Бабка при этом по отношению к станине делается неподвижной.

Агрегаты с ножом неподвижного типа часто встраивают в автоматические производственные линии. Такие станки дают гарантию постоянства оси заготовки при любом состоянии шлифовального (алмазного) круга. При его износе нет необходимости выполнять регулировку транспортных механизмов агрегата.

Но станки с неподвижными ножами, к сожалению, имеют достаточно сложную конструкцию, обусловленную наличием устройств, передвигающих бабки, а также снижением показателя жесткости всей конструкции в целом и шлифовальной бабки в частности. Станочное же оборудование с неподвижной бабкой характеризуется более высокой жесткостью и более скромными габаритами. Подобная компоновка оптимальна для обработки деталей с широким диапазоном регулировки.

Важно Грузовой автомобиль тяжелого класса Ивеко Тракер (Iveco Trakker)

Пионер-750

Кран Пионер-750 имеет аналогичные 500-й модели технические показатели.

Особенности модуля:

масса перемещаемого груза увеличена до 750 кг;
скорость подъема — 8,4 м/мин;
высота перемещения — 45 м;
ручной поворот — с помощью специального рычага;
механизм подъема груза — электромотор АИР100L4ЕУ3 номинальной мощностью 4 кВт и частотой вращения 1410 об/мин на переменном 3-фазном токе;
управление осуществляется пультом на 220 В;
большинство агрегатов делают стационарными, стрелы — неразборными с вылетом 4,5 м;
габариты — 4,2х2,0х5,4 м;
транспортная ширина — 2,18 м;
транспортная длина — 2,67 м;
высота — 1,35 м;
вес — 1355 кг.

Пионер-1000

Стрелу производят в 3 вариантах:

с вылетом 2,5 м;
3 м;
4 м.

С увеличением длины грузоподъемность и высота подъема уменьшаются:

стрела, рассчитанная на вылет 2 м, перемещает грузы массой до 1 т на высоту 6,2 м;
на 3 м — до 0,8 т на высоту 6 м;
на 4 м — до 500 кг на 5,3 м;
при наземном креплении — 6 м.

Фиксация производится с помощью стяжек.

Консольные агрегаты выполняют в 2 вариантах:

переставными;
передвижными на колесах.

В передвижном кране производители сооружают рельсы из швеллеров, по которым происходит перемещение.

Рабочая скорость достигает 11, 8 м/мин.

Технические характеристики КП-1000:

габаритные размеры в собранном виде — 6100х2140х6500 мм;
масса без противовесов — 1070 кг;
полная масса — 1820 кг;
ходовица с поворотной рамой — 2850х2130х1600 мм;
стрела — 6,45 м.

Пионер-2000

Особенности 2-тонника:

оснастка электромагнитным гидротормозом;
электропривод поворота стрелы;
редуктор, силовой агрегат и лебедка с 4-кратным запасом прочности.

С учетом вылета консоли максимальная грузоподъемность при двукратной запасовке каната составляет:

при вылете 4,6 м — 1500 кг;
4,4 м — 1700 кг;
4,1 м — 2000 кг.

Максимальная высота подъема крюкового механизма:

на вылете 4,6 м — 4,3 м;
4,3 м — 4,5 м;
4,1 м — 4,65 м.

Максимальная глубина опускания крюка составляет 100 м при двукратном запасе прочности каната.

Рабочая скорость агрегата:

при однократной запасовке — 5,6 м/мин;
при двукратной — 11,3 м/мин.

Поворотная часть перемещается на 360° вокруг оси. Радиус поворота достигает 3 м.

Конструктивная масса — 1,5 т.

Виды опор

Крановые пути для мостовых кранов, о чем уже упоминалось ранее, включают основные конструкции одновременно с дополнительными приспособлениями. К первым относят рельсы, балки. Вспомогательными деталями служат крепежи, концевые упоры и подрельсовые постели с отклоняющимися линейками.

У каждого типа оборудования есть свои варианты рельсовых направляющих. Однобалочные установки перемещаются по обыкновенным железнодорожным путям. Для конструкций с двумя балками требуются более мощные опоры. Их выпускают отдельно для транспортных установок промышленного назначения.

Чертеж крановых путей мостового крана

Чертежи сечений и деталей путей мостового крана

Обычно подвесные направляющие в виде специальных рельсов монтируют ниже элементов перекрытия сооружения (стропильных балок либо ферм), используя монтажные конструкции или подвесное приспособление. Для монорельсов, служащих для перемещения тельферов либо передвижных талей, подходят мощные тавровые профили, рельсы марки Р5.

При монтаже подвесных установок, грузоподъемность которых менее 2 т и пролете, не превышающем 6 м, элементами опор становятся двутавровые балки размером 12–30. Они обязаны соответствовать ГОСТ 8239—72, изготавливаться только из стали ВСт3пс. При установке агрегата большой грузоподъемности используют специальные двутавровые балки, изготовленные в соответствии с ГОСТ 19425—74, размер которых 24М–45М определяют, выполнив расчет нагрузки.

Важно КамАЗ Арктика: обзор, технические характеристики вездехода на шинах низкого давления

Здесь можно скачать информацию об общих технических условиях для надземных рельсовых крановых путей.

Здесь можно паспорта подкрановых путей.

Наиболее удобными и распространенными стали разборные элементы. Но существуют и способы крепления сваркой, хотя такой метод не слишком удобен. Он используется только для небольших установок, а также мостовых агрегатов с ручным приводом.

Когда оборудуют мостовой агрегат, нельзя забывать о необходимости готовить специальную площадку — место стоянки установки. Все элементы пути обязаны отвечать размерам колеи, нормам энергосбережения, заземления, иным требованиям, утвержденным в паспорте оборудования (образец паспорта крановых путей).

Видео: монтаж мостового двухбалочного крана.

Плюсы и минусы

Кран отличается высокой мобильностью, производительностью и грузоподъемностью.

Главные его качества:

быстрая транспортировка к месту эксплуатации;
доступная сборка;
возможность установки в любом месте — на крыше, земле, перекрытиях строящихся объектов и в котлованах.

Перед процессом приямки не изготавливают, анкерами не пользуются.

Недостатками модулей являются:

груз, который подвешивается к крану, не всегда создает безопасные условия для работы;
максимальный вес, который поднимает кран, составляет от 500 до 1000 кг в зависимости от исполнения.

Кран для личного строительства и найма своими руками +чертежи | Сделай сам

Более 10 лет работаю с различными грузоподъемными механизмами, занимаюсь монтажом и демонтажем, обслуживанием башенных, гусеничных и мостовых кранов. И когда мне понадобилось такое оборудование для личных целей — я решил построить дом — я решил, что буду делать кран сам. Ведь не боги горшки обжигают! Да и с финансовой точки зрения «выделки игра стоит» — заводской кран намного дороже самодельного.

К сожалению, у меня не было возможности выполнить полноценный расчет прочности конструкции. Кроме того, строительство дома только начиналось, и на тот момент не было даже четкого представления о весе груза, который придется поднимать. Исходя из предыдущего профессионального опыта и здравого смысла, я взял за основу кран Pioneer грузоподъемностью 500 кг.

Этот кран хорошо известен многим строителям еще с советских времен, а подобные конструкции использовались еще в эпоху Леонардо да Винчи — с тех пор изменились только материалы и привод. Но, как и велосипед, кран Пионер все равно продолжают «изобретать» самодельщики. Поэтому я решил создать свою собственную версию, сочинить «новую песню на старую мелодию».

ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>

Как известно, по требованиям безопасности запас прочности грузоподъемных механизмов должен превышать расчетную максимальную нагрузку на 10-20%. Я решил перестраховаться еще больше, поэтому, в отличие от типичного Пионера, усилил раму перемычками, а стрелу сделал ферменной, как у башенного крана. Стрела разборная секциями по 2 метра, в зависимости от высоты груза можно собрать кран со стрелой 4 или 6 метров.

Кран в разобранном виде перевозится на прицепе за автомобилем. Колеса ставить не стал, так как они усложняют конструкцию и требуют подготовки площадки для перемещения крана. Основной целью этого проекта было получение максимально простой конструкции, как в конструкции, так и в эксплуатации, с минимумом токарных и сварочных операций.

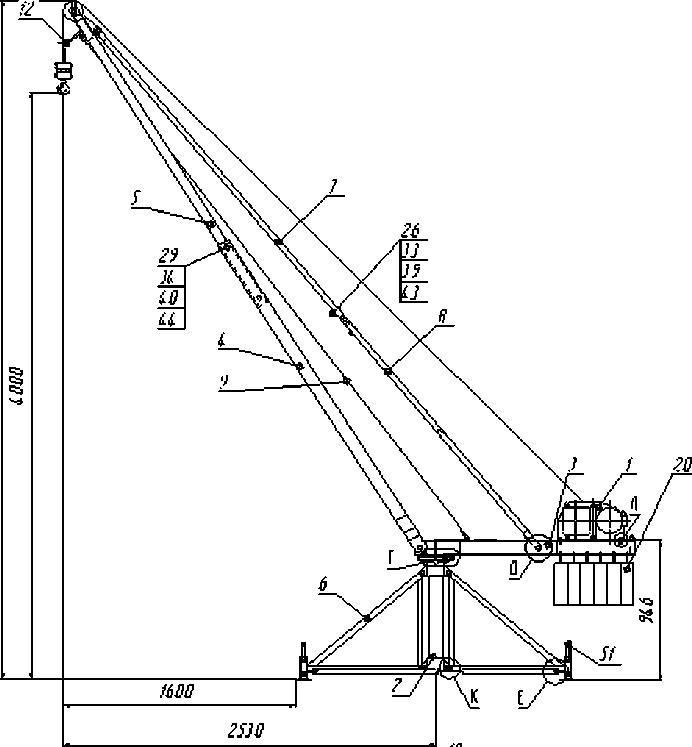

САМОСТРОИТЕЛЬНЫЙ КРАН СВОИМИ РУКАМИ — ЧЕРТЕЖ

1 — рама; 2 — несущая стойка;
3 — консоль стрелы; 4 — лебедка-противовес; 5 — оттяжка; 6 — трос;
7 — таль цепная; 8 — стрела

Рама состоит из четырех секций длиной 1500 мм. материал — стальные трубы диаметром 40 мм. Для усиления устанавливаются перемычки из труб диаметром 25 мм. Элементы каркаса крепятся болтами М16.

Несущая стойка в сборе и элементы рамы

Стрела состоит из трех секций

Детали несущей стойки

Консоль стрелы изготовлена из двух труб и усилена двумя швеллерами

Смотрите также: Самодельный трактор с коробкой от легкового автомобиля для перевозки леса

Самое сложным и ответственным элементом крана является несущая стойка, выполняющая одновременно функцию поворотного узла. В качестве вала использовалась труба диаметром 75,5 мм. Поворотные опоры — конические 80×140 мм. Для уменьшения зазора между наружной трубой и подшипником была вырезана и согнута вдоль трубы пластина толщиной 2 мм. В качестве внешнего элемента несущей стойки я использовал отрезок трубы диаметром 157 мм. Я разрезал трубу поперек и приварил «ушки» из уголка, чтобы стянуть ее.

Консоль стрелы длиной 1500 мм изготовлена из двух труб диаметром 75 мм и усилена двумя швеллерами. На конце консоли установлена электрическая лебедка грузоподъемностью 1500 кг. Его вес составляет 200 кг, поэтому при подъеме груза массой 200-300 кг он выполняет еще и роль противовеса, что также упрощает конструкцию крана. Ванту делают из двух спаренных труб диаметром 50 мм и длиной 2000 мм. Тросы и полиспасты — заводские стандартные.

Первоначально я сделал стрелу крана балочной конструкции из трех секций длиной 2000 мм. Основные элементы изготовлены из трубы диаметром 32 мм, перемычки — из труб диаметром 20 и 25 мм.

Испытания крана начались с подъема небольших грузов массой до 200 кг, позже довели нагрузку до 500 кг. При увеличении нагрузки пришлось установить дополнительный противовес из бордюрных камней и еще одну лебедку грузоподъемностью 500 кг. Но. Как говорится, аппетит приходит во время еды. Я решил удлинить стрелу, добавив еще одну секцию длиной 2000 мм. Кран справился с задачей, подняв балку 200×200 мм на высоту 6,5 м. Но для этого устройства это уже предел прочности рамы, пришлось даже дополнительно усилить сварные швы.

Как показала дальнейшая практика, оптимальная длина стрелы для такого крана грузоподъемностью 500 кг составляет 6 метров. Если есть необходимость поднять груз на большую высоту, то рациональнее не увеличивать длину стрелы, а сделать более прочную опорную стойку, удлинив ее до 2 метров. В качестве основы для него можно использовать заводскую ступицу от грузовика — например, от Газели.

Отдельно хотелось бы обратить ваше внимание на то, что эксплуатация грузоподъемного оборудования связана с травмоопасностью. После постройки крана необходимо провести цикл испытаний, постепенно увеличивая нагрузку, а при малейших сомнениях в прочности конструкцию следует усилить. При работе необходимо строго соблюдать правила техники безопасности при эксплуатации грузоподъемных механизмов, лебедок и электроустановок.

В разобранном виде кран можно перевозить в автомобильном прицепе

Кран в сборе

Ссылка по теме: Электролебедка из домкрата своими руками + чертеж и видео варианты

3 Посмотрите это видео на YouTube

Самодельный кран для мастерских. Самодельный мини-кран 400кг. Подробная инструкция изготовления.

Посмотреть это видео на YouTube

Как сделать своими руками бюджетный кран для строительства дома.

Посмотреть это видео на YouTube

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО.

БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяин!»

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

70 лучших цитат о Хэллоуине — Жуткие высказывания о Хэллоуине

Каждый предмет на этой странице был выбран командой The Pioneer Woman. Сайт может получать комиссию за некоторые продукты.

«Оборотни воют. Фантомы рыщут. Хэллоуин уже близко.»

По Ребекка Лоуин

6 октября 2022 г.

Getty Images

Октябрь, и вы практически можете услышать приближение Хэллоуина. Хруст опавших листьев, когда вы выходите на улицу, и ветер, свистящий чуть громче с каждым днем, — единственные признаки, которые вам нужны. Но мы даже не удивимся, если вы услышите мяуканье черной кошки (или двух), пока мы приближаемся к самому жуткому празднику из всех.

Одна из лучших особенностей этого сезона ужасов заключается в том, что предлагает прекрасный повод посмотреть ваши любимые страшные фильмы о Хэллоуине. Неудивительно, что так много людей считают его одним из своих любимых праздников и тратят часы на создание идеального костюма на Хэллоуин своими руками. (Забавный факт: в детстве Ри Драммонд однажды приклеила

700 ватных шариков на толстовку, чтобы превратиться в облако. Вот это обязательство!)

включая чтение нашей коллекции лучших цитат Хэллоуина. Здесь вы найдете несколько цепляющих реплик для младшей группы — например, эту памятную из «9».0134 Это великая тыква, Чарли Браун : «Человек всегда должен выбирать костюм, который прямо контрастирует с его личностью». Но коллекция также переполнена более изысканными фаворитами, такими как шекспировское «Если уколоть мои большие пальцы, что-то злое приходит сюда».

Есть жуткие цитаты, юмористические цитаты и множество просто странных! Но все они идеально подходят для ваших осенних подписей в Instagram, подписей к Хэллоуину или даже просто текстов для вашей семьи и друзей.

Какие бы цитаты вы ни выбрали, они обязательно оценят (почти так же, как эти вкусные десерты на Хэллоуин).

Женщина-первопроходец

1 из 70

Чарльз М. Шульц, «Это Великая Тыква, Чарли Браун»

«Каждый год Великая Тыква поднимается из тыквенной грядки, которую он считает самой искренней».

Женщина-первопроходец

2 из 70

Мэри Шелли, «Франкенштейн»

«Для ведьмы вы, конечно, мало что знаете о том, как работают призраки».

Женщина-первопроходец

3 из 70

Элизабет, «Пятница, 13-е, часть 6: Джейсон жив»

«Я видел достаточно фильмов ужасов, чтобы знать, что любой чудак в маске никогда не будет дружелюбным».

Женщина-первопроходец

4 из 70

Линда Уильямс

«Когда ведьмы отправились вальсировать».

Женщина-первопроходец

5 из 70

Стивен Кинг

«Мы придумываем ужасы, чтобы справиться с настоящими».

Женщина-первопроходец

6 из 70

Мидгард Морнингстар

«Луна проснулась со сном солнца, свет прервался; заклинание началось».

Женщина-первопроходец

7 из 70

Неизвестно

«Когда рыщут черные кошки и сияют тыквы, пусть на Хэллоуин вам сопутствует удача».

Женщина-первопроходец

8 из 70

Артур Конан Дойл

«Где нет воображения, там нет и ужаса».

Женщина-первопроходец

9 из 70

Декстер Козен

«Тени тысячи лет вновь восстают невидимыми. Голоса шепчут в кронах деревьев: «Сегодня Хэллоуин!»

Женщина-первопроходец

10 из 70

Брэм Стокер

«Послушайте их — детей ночи. Какую музыку они делают!»

Женщина-первопроходец

11 из 70

Шеннон А. Томпсон, «Ноябрьский снег»

«Она говорила мне, что в полнолуние происходят таинственные вещи и желания сбываются».

Женщина-первопроходец

12 из 70

Расти Фишер

«Тени бормочут, туман отвечает; тьма мурлычет, как вздохи полуночи».

Женщина-первопроходец

13 из 70

Элвис Дюран

«Хэллоуин — это не только надевание костюма, но и поиск воображения и костюма внутри нас самих».

Женщина-первопроходец

14 из 70

Дуглас Коупленд

«Если бы у людей было настоящее мужество, они бы носили свои костюмы каждый день в году, а не только на Хэллоуин».

Женщина-первопроходец

15 из 70

Гумберт Вульф

«Летние вечера закончились, теперь октябрьские вечера!»

Женщина-первопроходец

16 из 70

Джуди Голд

«Хэллоуин — это возможность проявить себя по-настоящему творчески».

Женщина-первопроходец

17 из 70

Эгги Кромвель, «Хэллоуинтаун»

«Быть нормальным — это сильно переоценить».

Женщина-первопроходец

18 из 70

Эмили Дикинсон

«Я должен войти. Туман поднимается».

Женщина-первопроходец

19 из 70

Расти Фишер

«Липкие пальцы, усталые ноги; последний дом, шутка или угощение!»

Женщина-первопроходец

20 из 70

Ава Деллария

«На Хэллоуин ты можешь стать кем угодно, кем захочешь».

Женщина-первопроходец

21 из 70

Рэй Брэдбери

«Все могли видеть, что этой ночью дул особенный ветер, и темнота приобрела особое ощущение, потому что это был канун Дня Всех Святых».

Женщина-первопроходец

22 из 70

Стиви Уандер, «Суеверие»

«Очень суеверно
Надписи на стене. из 70

Линус, «Это Великая Тыква, Чарли Браун»

«Есть три вещи, которые я научился никогда не обсуждать с людьми: религия, политика и Великая Тыква».

Женщина-первопроходец

24 из 70

Эван Питерс

«Я люблю Хэллоуин, и мне нравится это чувство: холодный воздух, жуткие опасности, скрывающиеся за углом».

Женщина-первопроходец

25 из 70

Дж.К. Роулинг

«Никогда не доверяй тому, что может думать самостоятельно, если ты не видишь, где у него мозги».

Женщина-первопроходец

26 из 70

Паула Гуран

«Чем дальше мы уходим от магии и тайн нашего прошлого, тем больше мы нуждаемся в Хэллоуине».
