Подъемные ворота своими руками. Схемы и чертежи

Подъемные ворота

Подъемные,  или как их еще называют секционные ворота получили в современном мире широкое применение.

Их используют в гаражах, автосервисах, промышленных объектах и т.д. Но чаще всего конечно же в частном строительстве при обустройстве гаражей.

Вот несколько огромных плюсов подъемных ворот:

• 1. Поднимаются вертикально вверх, позволяют при этом экономить большое количество места;
• 2. Обладают хорошей герметизацией;
• 3. Имеют очень красивый внешний вид;
• 4. Очень взломоустойчивы.

Подъемные ворота могут быть как с ручным видом открывания, так и с автоматическим.

Подъемные ворота состоят из трех частей: внешнее полотно, подвесы и направляющие, пружинный механизм и автоматика (при желании).

Еще одним хорошим плюсом является то, что такие ворота можно установить практически в любой проем.

В данной статье мы постараемся разобраться в способе установки и приведем примеры внешнего вида подъемных ворот.

Установка подъемных ворот своими руками

Сейчас в основном материалы для подъемных ворот покупаются комплектом, так как собрать конструкцию своими руками без определенных профессиональных навыков практически не представляется возможным.

Такие ворота должны быть собраны с идеальной точностью, для предотвращения в дальнейшем проблем с открыванием и закрыванием такой конструкции.

Точность заключается в исполнении деталей, которые изготавливаются на специальном оборудовании на заводах, под контролем высококлассных специалистов.

Перед приобретением комплекта подъемных ворот необходимо очень качественно подготовить проем будущих ворот и произвести максимально точные замеры.

Далее можно следовать по инструкции по установки подъемных ворот, которая прилагается с каждым комплектом.

Если все делать точно по инструкции и не отходить от порядка, то процесс установки подъемных ворот не займет много времени и в конечном результате даст вам желаемый результат.

Для подробного изучения специфики установки подъемных ворот в интернете представлено большое количество видео-инструкций, например видео по установке подъемных ворот фирмы «Алютех: www.youtube.com/watch?v=2s7wJteGGMY

Ведущие компании-изготовители подъемных ворот в России

Рассмотрим три основные брендовые марки секционных ворот в России в порядке убывания цена-качество:

1. Концерн «Horman» — это самые дорогие на сегодняшний день, но и самые качественные ворота произведенные в германии.

2. Группа компаний «Алютех» — это белорусская фирма со средними ценами на продукцию, хорошего качества она достигает за счет создавания огромных отделов контроля качества.

3. Группа компаний «DoorHan» — это крупнейший российский производитель секционных ворот, пользуется огромным спросом за счет своей низкой цены по сравнению с вышеперечисленными производителями.Такие ворота не рекомендуется устанавливать в условиях пониженных температур и повышенной влажности. Причиной служит применение в производстве материалов с меньшим запасом прочности или замене некоторых металлических деталей на пластиковые.

Изготовление подъемно-поворотных ворот своими руками

Есть еще такой вид подъемных ворот, как подъемно-поворотные, такие ворота не складываются секциями при подъеме, а уходят целиком всем полотном вверх.

Сконструировать такой вариант ворот довольно сложно, но возможно.

Для изготовления подъемно-поворотных ворот своими руками требуется:

• тщательно подготовить проем;
• произвести максимально точные замеры проема;
• рассчитать и изготовить чертеж будущих ворот;
• изготовить и смонтировать точно по чертежу ворота.

Главное помнить — глубина гаража должна соответствовать высоте ворот.

При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания.

 Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

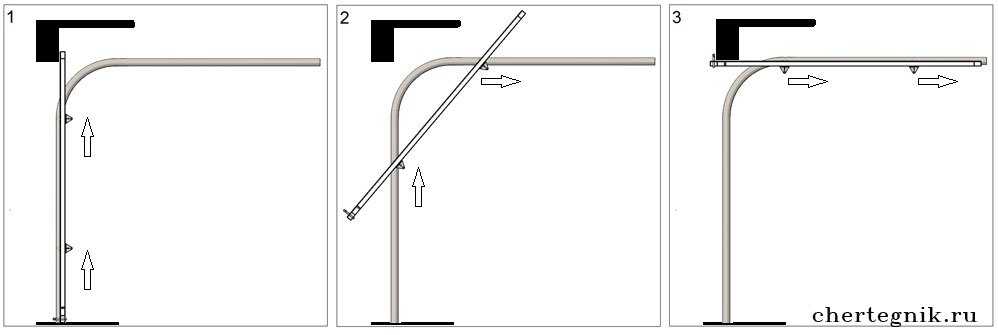

Ниже представлены несколько фото, которые помогут понять принцип работы подъемно-поворотных ворот и некоторые варианты отделки.

•

Источник фото: www.6sotok-dom.com; www.vhod.guru; www.vorotauzabora.ru

Чертежи и схемы подъёмных ворот (27 моделей).

•

Галерея: 172 фото подъёмных ворот

•

Другие материалы в этой категории: « Ворота из профнастила. Чертежи и схемы. Пошаговые фото своими руками Кованные ворота своими руками. +259 фото. Мастер классы. »

Март 2023 ᐈ 🔥 (+20 фото) Как самостоятельно изготовить подъемно-поворотные ворота

Содержание

1. Особенности конструкции
2. Принцип работы
3. Преимущества и недостатки
4. Виды
5. Как сделать своими руками?
6. Монтаж
7. Покраска и фурнитура
8. Чертежи подъемно-поворотных гаражных ворот
9. Использование дополнительных материалов
10. Установка секционных ворот
11. Процесс монтажа секционных ворот
12. Мелкие уточнения и советы
13. Нюансы работы от специалистов

На сегодня существует немало типов ворот 🥅 — как автоматических, так и ручных, которые отличаются конструктивными особенностями и надёжностью. 🛡 Самыми практичными считаются так называемые откидные или подъемно-поворотные ворота, 🪁 которые красиво уходят к потолку при открытии. Цена их высока, 💰 и не каждый может себе такие купить. Но значительно уменьшить бюджет 💸 на постройку можно самостоятельным изготовлением такой конструкции.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция.

Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

• Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.
• При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Принцип работы

Простота конструкции — одно из основных преимуществ ворот, которые ещё называют щитовыми. Полотно металла движется по оси на металлических направляющих из горизонтального положения в вертикальное и наоборот.

Рама — это фундамент конструкции, ее ведущая деталь, к которой крепятся направляющие. Она должна быть прочной и, как правило, делается из профилированной прямоугольной трубы большого диаметра или швеллеров.

С помощью специальных роликов и подъёмных механизмов полотно конструкции движется по рельсам и останавливается при достижении горизонтального положения параллельно потолку. При этом верхняя или нижняя (в зависимости от конструктивных особенностей) часть также поднимается и выступает немного вперёд на внешнюю часть. Пружины механизма в открытом положении свободны, а в закрытом — растянуты.

Ворота для гаража с подъемно-поворотным механизмом бывают таких подвидов:

• Шарнирные. Они пользуются большим спросом. Пружины компенсации требуют тщательной регулировки. В этом случае щит ворот непосредственно движется вверх.
• На противовесах. В этом случае крепится трос к полотну, а с другой стороны через лебёдку — противовес. Монтируется такая система для больших и тяжёлых ворот.

Любая конструкция ворот, автоматическая или ручная, имеет свои плюсы и минусы. Гаражные конструкции такого типа в первую очередь имеют такие достоинства:

• Для ворот применяется одно цельное полотно. Это является преимуществом, так как защищает от взлома.
• Подъёмный механизм можно устанавливать как на полотна с одной частью, так и с двумя.
• Ворота защищены от коррозии и воздействия температурных показателей при правильном проектировании, производстве и монтаже.
• Процесс открывания и закрывания может быть ручной или автоматизированный.
• Не нужно предусматривать дополнительное место при планировке, так как ворота практически его не занимают.
• Утеплять можно обычным пенопластиком.
• Облицовочную часть можно обрабатывать любым материалом. Допускается и декорирование конструкции.

Если говорить о недостатках, то они касаются, в большей части, особенностей системы:

• Ворота устанавливаются в проёмах исключительно прямоугольных.
• В готовой конструкции между рамой и полотном есть щель. Её можно устранить с помощью утепляющего материала, но всё же такую модель лучше не устанавливать в неотапливаемые гаражи.
• Высота проезда на 25-30 см уменьшается при открытой конструкции.
• Пружины, устанавливаемые на конструкции, рассчитаны на определённый вес ворот, и если вес вместе с утеплителем будет слишком большим, то необходимо менять пружины на более мощные или делать противовес.
• Цельное полотно является как преимуществом, так и недостатком, поскольку ремонтировать нужно всё полотно сразу.

Поняв, какую конструкцию выбирать согласно её конструктивных особенностей, можно переходить к производству и монтажу подъёмно-откидных ворот своими руками.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

• Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;
• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;
• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

1. Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
2. Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
3. Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.
4. Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
5. Для закрепления подъемного механизма предварительно монтируют створки.
6. Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
7. Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
8. Устанавливаются накладки на торцах изделия.
9. Штукатурят стыки.
10. Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

1. измерить и изготовить раму;
2. измерить диагональ всего проема;
3. элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
4. сварить аппаратом перемычки и все рамы;
5. поставить перемычки;
6. зачистить швы от сварки;
7. с одной стороны наварить металлический лист;
8. пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
9. отрегулировать пружины и подъемники;
10. установить фурнитуру;
11. прикрепить ручки снизу с обеих сторон;
12. с внутренней стороны изделия разместить щеколды;
13. ворота готовы.

Покраска и фурнитура

По окончании работ изделие необходимо обработать любым обезжиривающим средством – растворителем или уайт-спиритом, приготовить к покраске. Все повреждения замазывают автомобильной шпатлевкой. Дают средству высохнуть.

Затем место заполнения средством необходимо зашкурить, чтобы выровнять общую поверхность. Далее используют антикоррозийную грунтовку по металлу. После ее высыхания конструкцию красят специальной молотковой краской. Она атмосферостойкая и защитит металл от воздействия осадков.

Также такая краска устойчива к механической порче. Желательно наносить средство несколько раз. После того как просохнет каждый из слоев, его необходимо обработать самым мелким наждаком. Так краска дольше продержится, и появится глянец.

Засов выступает в качестве дополнительной защиты гаража при использовании автоматизированных и механических замков. Хорошо ставить железные сдвижные засовы, которые повышают степень безопасности. Снаружи открыть такую защиту практически невозможно.

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.
4. Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.
5. Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.
6. Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.
7. Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.
8. Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.
9. Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.
10. Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Установка секционных ворот

Если у вас возникла идея сделать секционные ворота своими руками полностью с самого начала, то рекомендуем отказаться от этого замысла. Их отличает наличие сложной конструкции, а потому вы вряд ли сможете изготовить эти ворота так, как необходимо в соответствии с технологией. Вам будет гораздо проще, если вы купите уже готовые ворота, установить которые самостоятельно способен любой владелец.

Во избежание проблем во время выполнения этой работы следует помнить о некоторых важных моментах:

• работы по установке следует выполнять с использованием заводских расходных материалов. Применение же более дешевых аналогов неизвестного качества может негативно отразиться на качестве установки;
• во время монтажа следует ориентироваться на оригинальные чертежи изготовителя;
• позаботьтесь о том, чтобы все элементы оказались на своем месте. Погрешности их размещения могут повлиять на эксплуатацию устанавливаемых ворот.

Процесс монтажа секционных ворот

Начинают работы с подготовки проема, следуя требованиям изготовителей секционных ворот. Следует помнить, что согласно их заверениям, купленные у них изделия будут демонстрировать безотказную работу при условии, что притолока и заплечники проема располагаются точно в одной плоскости. При этом недопустимым является перекашивание вертикали и горизонтали указанных элементов, которые должны образовывать правильный прямоугольник.

Чтобы было проще соблюсти требование перпендикулярности и параллельности следует использовать измерительный уровень.

Нужно удостовериться, что в гараже при полном открытии проема будет достаточно места для установки полотнища. Подобную проверку следует выполнять еще тогда, когда вы будете определяться с вариантом конструкции.

Глубина гаража должна соответствовать высоте ворот. При этом допускается наличие припуска 500 мм в том случае, если у вас нет намерения оборудовать ворота автоматическим механизмом открывания. Если же вы хотите добавить в конструкцию автоматику, то потребуется увеличить высоту ворот на 1000 мм.

Важно помнить и о том, что ворота своим весом будут оказывать давление на потолок и притолоку. По этой причине для их изготовления следует использовать материалы повышенной прочности. Этими же свойствами должен обладать и материал заплечников, поскольку они будут выступать местом установки направляющих ворот.

Вы легко справитесь с установкой автоматических ворот своими руками, если имеете опыт в работе с электрооборудованием. Если же вы еще не успели обзавестись на своем участке гаражом, то в качестве альтернативы можно рассмотреть раздвижные ворота, которые также могут быть оснащены автоматическим приводом.

Закончив работу по подготовке проема, можно выбирать место для крепежных и направляющих элементов.

• Очень важно правильно выполнить сборку секции. Первой следует устанавливать нижнюю панель. Старайтесь делать все максимально аккуратно, обращая особое внимание на перекосы и зазоры между отдельными элементами конструкции, которые должны отсутствовать. Запрещается устранять их при помощи подручных средств в виде монтажной пены либо дощечек.
• Старайтесь в точности выполнять требования инструкции по сборке, так как при нарушении повышается вероятность того, что в какой-то момент в работе ворот возникнет неисправность.
• Далее можно переходить к размещению полотна на свое место. Особое внимание уделите тому, чтобы оно максимально плотно прилегало к основанию. Это делается посредством изменения положения регулировочных кронштейнов.

• Стандартный вариант конструкции подъемно-секционных ворот предусматривает наличие уплотнителей, которые могут быть выполнены на основе резины и полимерного каучука. Местом установки резинового уплотнителя будет выступать сторона полотнища, прилегающая к полу. Что касается каучукового элемента, то его следует крепить по верху и к боковым сторонам.
• Завершив работу по установке ворот, можно заняться креплением ручек, замков, засовов, а также иных элементов и системы автоматизации.
• Не забывайте, что процедура монтажа своими руками подъемно-поворотных и секционных ворот имеет свои особенности. Чтобы выбрать наиболее подходящий вариант, исходите не только из собственных предпочтений, но и из размеров вашего гаража.

Мелкие уточнения и советы

Уделите особое внимание материалу, из которого будут выполнены направляющие. Это должен быть металл достаточной толщины, тогда элементы смогут справиться с весом дверного полотна. Высокой надежностью должно обладать и дверное полотно, однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

• Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот, их характеристики прочности будут самыми низкими.
• Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.
• Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец. Но здесь, как и в любом другом деле, важно уделить особенно тщательное внимание нюансам. Решив сделать гаражные ворота подъемного типа своими руками, тщательно подойдите к выбору материалов, которые должны обладать высокими характеристиками прочности.
• Также важно в точности соблюдать технологию монтажа, учитывая особенности гаража. При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.

Нюансы работы от специалистов

При сборке ворот есть множество нюансов, которые стоит учитывать, делая проект конструкции и её монтаж. Мастера по производству автоматических и ручных ворот, как никто, знают все оплошности, которые могут случиться у новичка при монтировании подъёмных ворот.

Эти рекомендации заключаются в следующем:

1. Для подъёмного механизма можно использовать обычную автомобильную сигнализацию.
2. Для соединения элементов лучше использовать сварку (где это возможно), так как это уменьшит количество отверстий.
3. Для автоматического привода можно использовать лебёдку, которая работает от сети и может поднимать минимум 100 кг.
4. Высота проёма должны быть не менее, чем 2,2 метра, а расстояние от потолка к раме 45-55 см.
5. Вес конструкции не должен быть больше 100 кг, по крайней мере её полотна.
6. Нижняя часть полотна должна иметь специальный паз. В него устанавливаются утепляющие материалы.
7. Направляющие тяги должны располагаться горизонтально. В противном случае полотно будет тормозить при движении.
8. Полотно обшивается специальным полупрозрачным материалом, поликарбонатом, к примеру. Это существенно увеличит освещение помещения. Можно подумать и о системе дополнительной безопасности помещения.

Подъемно-поворотная конструкция — это самый лучший вариант для закрытия гаража на даче, поскольку они не забирают много места в помещении и на участке, а также имеют эстетически-привлекательный вид. К тому же такую систему можно установить самостоятельно, имея все необходимые инструменты и материалы.

Ключи темы

1. подъемно поворотный механизм
2. поворотные ворота своими руками
3. подъемно поворотные ворота чертежи
4. подъемно поворотные ворота фото
5. подъемно поворотные ворота чертеж
6. поворотные ворота для гаража своими руками
7. механизм подъемно поворотных ворот
8. ворота подъемно поворотные своими руками
9. противовес для роллетных ворот своими руками
10. чертеж подъемных ворот
11. подъемные ворота фото
12. поворотно откидные ворота
13. опускные ворота
14. подъемные ворота чертежи
15. подъемно поворотный механизм для ворот
16. ворота поднимающиеся вверх своими руками
17. ворота поворотно откидные
18. поворотно складные ворота своими руками
19. ворота уходят вверх
20. чертеж подъемно поворотных ворот
21. чертежи подъемных ворот
22. подъемные ворота на чертеже
23. поворотно откидные ворота своими руками видео
24. подъемные ворота на рычагах своими руками
25. противовес для подъемных ворот
26. подъемно поворотные ворота в гараж своими руками
27. подъемно откидные ворота своими руками
28. ворота для гаража подъемные своими руками фото
29. чертежи подъемно поворотных ворот
30. подъемно поворотные
31. механизм для подъемных ворот своими руками
32. подъемные ворота без роликов
33. подъемно поворотные ворота своими руками видео
34. подъемно поворотные ворота на рычагах
35. ролики для подъемных ворот своими руками
36. поворотные ворота
37. ворота с противовесом
38. подъемно поворотные ворота видео
39. механизм подъема ворот
40. подъемные ворота своими руками фото
41. подъемный механизм для ворот
42. подъемные ворота чертеж
43. подъемно поворотные ворота своими руками на рычагах
44. монтаж подъемных ворот своими руками
45. как устроен механизм подъемно поворотные ворота
46. ворота откидные своими руками
47. вращающиеся ворота
48. механизм подъема гаражных ворот своими руками
49. как уплотнить подъемно поворотные ворота
50. ворота гаражные подъемно поворотные

Идеи подъездных ворот, сделанных своими руками (15 наших лучших идей, которые вы должны попробовать)

Подъездные ворота, сделанные своими руками, могут повысить безопасность вашей собственности и повысить стоимость вашего дома. Ворота могут быть автоматическими, а могут быть и ручными. Здесь вы можете адаптировать почти любую идею ворот для обеих настроек.

Если вы решили построить автоматические ворота, существует множество вариантов на солнечной энергии, которые помогут вам сэкономить деньги. Читайте дальше, чтобы найти идеальные подъездные ворота своими руками для вашего стиля и собственности.

Что в этой статье

1. Ворота из кованого железа

Если вы ищете красивые ворота, которые придадут неповторимый шарм каждому дому, ворота из кованого железа помогут добиться желаемого результата (1). Эти ворота могут быть такими же простыми или сложными, как вы хотите, вплоть до дизайна стойки ворот.

2. Стальная рама с кедром

Кедр – прекрасный вариант для въездных ворот. Когда вы сочетаете его со сталью, вы помогаете усилить всю конструкцию за немного меньшие деньги. Он по-прежнему имеет элегантный вид, но за ним легче ухаживать.

3. Устройство открывания двойных распашных ворот

Для изготовления двойных распашных ворот можно использовать самые разные материалы. Выбирайте деревянные, металлические, сетчатые или виниловые ворота.

Просто помните, что выбранный вами материал, скорее всего, сильно повлияет на стоимость ваших автоматических ворот. Тем не менее, для тех, кто хочет создать более драматический эффект, ворота с двойным поворотным движением могут творить чудеса.

4.

Металлические деревянные ворота на заказ

Комбинируя различные материалы при строительстве ворот, вы можете создавать невероятные уникальные конструкции. Вы можете выбрать один из готовых макетов ворот или использовать свои навыки DIY для создания уникальных украшений. Это интересный способ сделать ворота, которые будут только вашими.

5. Автоматические ворота на солнечной энергии

Подъездные ворота своими руками с автоматикой на солнечной энергии определяются больше автоматическими функциями, чем материалом ворот. Вы можете использовать любой тип ворот с этим двигателем.

Солнечная энергия — это надежный и эффективный способ обеспечить безопасность и доступность вашей собственности для вас и ваших посетителей.

Вы можете выбрать любой из этих великолепных открывателей солнечных ворот, чтобы заставить этот стиль работать.

С деревянными воротами в виде арки вы комбинируете деревянные панели, чтобы построить очень замысловатый внешний вид ворот. Тип дерева будет определять, насколько устойчивы ваши ворота к атмосферным воздействиям, но варианты с этими воротами безграничны. Выбирая древесину для ваших ворот, всегда помните о породе и устойчивости к гниению (2)

Некоторые породы древесины эволюционировали, чтобы производить экстрактивные соединения, которые могут защищать древесину; они являются основным источником устойчивости к гниению у всех видов.

Кроме того, вы даже можете чередовать цвет и обработку, чтобы различия между вашими воротами были более заметными.

Ворота с цепным звеном легкие, прочные и простые в установке. Они очень практичны, но не всегда выглядят лучше всего. Если вы ищете полезность, этот материал может быть очень универсальным.

8. Алюминиевые ворота

Алюминий известен тем, что является легким металлом, поэтому он отлично подходит для изготовления подъездных ворот своими руками. Они недороги и позволяют вам иметь прочность металлических ворот, но с гораздо меньшим весом, о котором нужно беспокоиться.

9.

Ворота из труб из ПВХ

Трубы из ПВХ являются очень экономичным вариантом при строительстве ворот для проезда. По цене эти ворота также чрезвычайно прочны и являются предпочтительным материалом для многих продуктов (3).

ПВХ

устойчив к атмосферным воздействиям, химическому гниению, коррозии, ударам и истиранию. Поэтому это предпочтительный выбор для многих различных продуктов с длительным сроком службы и товаров для активного отдыха.

Кроме того, за этими воротами довольно легко ухаживать. Вы можете быстро заменить сломанные детали, такие как стойки ворот, фурнитура для ворот и петли.

10. Консольные раздвижные ворота

Консольные раздвижные ворота могут быть изготовлены из различных материалов. Это стиль ворот, которые катятся на колесах в углу. Движение открытия может занять гораздо меньше места с этими воротами, если это вас беспокоит.

Кроме того, вы можете найти альтернативные источники энергии для питания этого типа ворот, как показано на видео ниже, здесь, в Energy Center of the World.

11. Самозакрывающиеся въездные ворота

В этих воротах используются магниты и сила тяжести для создания самозакрывающихся ворот. Он будет работать с любой конструкцией ворот, в которой используется металл.

Самозакрывающиеся въездные ворота — это удобный способ защитить вашу конфиденциальность и повысить безопасность дома.

Хотя существуют и другие варианты самозакрывающихся ворот, эти ворота оказались полезным и экономичным решением.

12. Деревянные решетчатые ворота на колесиках

Решетчатые ворота могут выглядеть сложными и элегантными, и их довольно легко установить для вашего проекта. Готовая решетка делает эту конструкцию намного более управляемой. Однако, если вы хотите, вы можете создать решетку самостоятельно (4).

13. Композитные деревянные ворота

Композитная древесина сочетает в себе дерево, пластик и связующие вещества, образуя продукт, который позиционируется как не требующий особого ухода и обладающий высокой долговечностью (5). Хотя эти претензии все еще оспариваются годы спустя, они по-прежнему представляют собой недорогой и стильный вариант материала для ворот, сделанных своими руками.

14. Автоматические ворота с ручными и автоматическими воротами для пешеходов

С помощью этих ворот вы можете автоматически использовать ворота на подъездной дорожке, когда вы перемещаете крупногабаритные объекты, такие как автомобиль, но если вы только выходите с подъездной дорожки. , у вас есть возможность использовать гораздо меньшие пешеходные ворота.

15. Двойные виниловые ворота

Двойные виниловые въездные ворота относительно недороги и обычно довольно просты в установке. Этот тип ворот легкий, но все же способен выдерживать большинство условий.

Часто задаваемые вопросы

Обычно ворота на въезде должны открываться в сторону вашей собственности.

Однако это не жесткое правило, так как каждое свойство имеет свои уникальные проблемы. В конечном счете, въездные ворота могут открываться в обоих направлениях, если это не мешает движению и является безопасным.

Профессионалу требуется от двух до пяти часов, чтобы установить въездные ворота.

Если вы устанавливаете ворота самостоятельно и не имеете профессиональной подготовки, время будет зависеть от того, насколько вам удобно выполнять эту задачу, а также от того, есть ли у вас все оборудование и материалы для ворот. Для пошагового примера процесса ознакомьтесь с нашим руководством по установке открывателя ворот на солнечной энергии.

Строительство въездных ворот в большинстве случаев стоит от 4000 до 8000 долларов (6). Однако все будет зависеть от материалов, которые вы используете. Въездные ворота из ПВХ, металлические въездные ворота и деревянные въездные ворота будут значительно различаться по цене.

Ссылки

1. В чем разница между литым и кованым железом. Получено с: https://www.machinedesign.com/materials/metals/article/21832007/whats-the-difference-between-cast-and-wrought-iron

2. Естественная долговечность древесины: всемирный контрольный список пород. Получено с: http://owic.oregonstate.edu/sites/default/files/pubs/durability.pdf

3. Преимущества ПВХ по сравнению с другими материалами. Получено с: http://www.pvcconstruct.org/en/p/material

4. Как построить деревянный решетчатый забор. Получено с: https://www.thisoldhouse.com/fences/21017377/how-to-build-a-wood-lattice-fence

5. Долговечность древесно-пластиковых композитных пиломатериалов. Получено с: https://www.fs.usda.gov/treesearch/pubs/36662

6. Сколько стоит установка въездных ворот? Получено с: https://www.fixr.com/costs/driveway-gate-install

Дара Брандт

Дара Брант — главный редактор Green Building Elements. До того, как присоединиться к нам, она освещала новости альтернативной энергетики и местные события в блоге Your Energy. Дара страстно увлечена устойчивым образом жизни и хочет сделать больше, чем ее справедливая доля, чтобы помочь построить лучшее будущее для будущих поколений. Вы можете связаться с Дарой в LinkedIn.

Ворота для забора своими руками – 5 способов построить свои

• Газон и сад

Все еще думаете, стоит ли заменить обветренные, лишенные стиля ворота? Эти входы во двор, сделанные своими руками, сделают ваше решение и процесс их строительства невероятно простыми!

Добавление забора к вашему участку представляет собой простое решение для защиты от нежелательных животных и любопытных соседей с переднего или заднего двора. Но проектирование заборных ворот , которые сочетают в себе потребность в уединении с уровнем привлекательности, который не будет отпугивать приглашенных гостей, может быть сложной задачей. Эти простые в сборке ворота для забора своими руками обеспечивают именно это, обеспечивая конфиденциальность и защиту, при этом улучшая внешний вид вашего дома с любой точки зрения.



IVORY IDYLL

Фото: frysauceandgrits.com Крупа. Засучите рукава и выкопайте две ямы глубиной 2 фута для ворот забора, засыпав их галькой, прежде чем вставить предварительно вырезанные и окрашенные в белый цвет столбы забора. Стильная черная фурнитура для ворот дополняет ряд соответствующих штакетников забора, создавая поразительный визуальный контраст.



ХОРОШАЯ ПОДДЕРЖКА АРКИ

Фото: smartgirlsdiy.com

Чтобы превратить обычную подъездную дорожку в тенистый садовый альков, выберите эту доступную концепцию беседки. Следуя адаптируемым планам создателей Smart Girls DIY, вырежьте обработанные под давлением деревянные доски для стоек беседки, перемычек и арок. После посадки столбов — заполнения их гравием для дренажа — прикрепите перемычки и арки с помощью шурупов. В завершение примыкайте к коротким причудливым деревянным воротам, которые повторяют изгибы вашей беседки, чтобы сделать вход для гостей еще более очаровательным.



КРАСОТА ЗАДНЕГО ДВОРА

Фото: blackanddecker.com

Эти высокие и узкие ворота на задний двор, представленные на Black and Decker, могут похвастаться дорогим профессиональным качеством, но вы можете сделать их дешево — и легко — с помощью этого руководства. Ссылаясь на набросок будущей ограды-ворот, нарежьте деревянные доски для рамы и арок размером с дверь, а также доски для настила (с их уже сглаженными и закругленными краями) для деревянных панелей ворот. После того, как столярные изделия собраны с помощью клея и шурупов, прикрепите доски к раме, повесьте готовые ворота с помощью прочных петель и распахните дверь, чтобы впустить веселье!



РАЗНООБРАЗИЕ САДОВ

Фото: montanawildlifegardener. blogspot.com неиспользованные инструменты, лежащие в вашем сарае. Подобно блогеру из Montana Wildlife Gardener, снесите свои существующие заборные ворота, сохранив их деревянные доски и винты для возведения новой рамы. После украшения перекрёстным зверинцем перепрофилированных садовых инструментов — от лопат до граблей — ваши переделанные садовые ворота готовы широко распахнуться!



ТАК ДОЛГО, ПРОвисание

Фото: thecavenderdiary.com

Столкнулись с изношенными воротами, которые начали провисать? Блогеры The Cavender Diary обратились к удобному набору ворот для забора для структурного косметического ремонта. Вы тоже можете положиться на что-то подобное из вашего местного магазина товаров для дома, чтобы помочь вам в вашем проекте DIY! После того, как вы подобрали стартовый набор, снимите планки с оригинальной рамы и отложите для повторного использования. Затем вырежьте обработанные давлением доски 2 × 4, чтобы создать новую, более прочную прямоугольную раму, и соберите планки на земле с помощью кронштейнов из комплекта.
