Делаем подъемные ворота своими руками; чертежи и этапы работ

Гараж становится неотъемлемой составляющей любого дома или дачи, так как автомобиль есть практически у каждой семьи и очень часто не один. Как вы понимаете гараж без качественных, надёжных и удобных ворот существовать не может, так что подходить к выбору конструкции будущих ворот необходимо очень тщательно.

Содержание:

Виды и особенности подьемных ворот
Что потребуется для монтажа
Технология сборки, пошаговая инструкция
Производим автоматизацию, нюансы в работе

Разновидности подъёмных ворот

На сегодняшний день подъёмные ворота стали обычным делом и встречаются очень часто. Их основным преимуществом является невероятная функциональность и комфортабельность использования.

Благодаря своей компактности они отлично подходят для любых типов гаражей и дворов, могут работать в ограниченном пространстве и отлично экономят вам время и силы при открывании. На сегодня существуют такие виды подъёмных ворота:

Подъёмно-секционные

Основное полотно состоит из панелей, который собраны в единую не жёсткую конструкцию и способны изгибаться по мере поднятия и выравниваются в жёсткое полотно в закрытом состоянии.

Ворота подьемные секционного типа

Подъемно-поворотные

Передняя панель цельная и абсолютно не поддаётся деформации. Подъём такой конструкции происходит по изогнутой траектории, верхняя часть немного углубляется внутрь гаража, примерно на тридцать процентов от всего высота, а нижняя выходит наружу, оставшимся отрезком.

Подбирать ту или иную разновидность следует учитывая ваши предпочтения и особенности самого гаража, а также количество свободного пространства рядом с въездом. Также учитывайте и стоимость, а также сложность самостоятельного монтажа, так как оба этих параметра будут отличаться у каждого из видов.

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно поворотные.

Далее, в статье вы узнаете, как сделать подъёмные ворота своими руками, но прежде вам необходимо узнать конструкцию подъемно-поворотных ворот. Состоят они из рамы, которая надёжно закреплена в гаражном проёме, самого воротного полотна и механизма, который осуществляет движение.

Верхний край закреплён на двух рейках по которым и движется на роликах примерно на высоте двух третьих от нижнего края закреплены боковые ролики, которые движутся по боковым рекам. В движение всю систему приводят один или два привода, или в крайнем случае это ручное открывание ворот.

Собираем необходимые материалы и инструменты

В зависимости от особенностей и типа, количество и тип материалом будут изменяться, но для самых простых ворот, которые вы без труда сможете сделать своими руками, вам потребуются такие материалы:

Деревянные бруски с сечением 120х80 и 100х100, для коробки и потолка соответственно.

Металлические штыри для закрепления.
Уголки для рамы и рельс, 35х35х4 и 40х40х4.
Швеллерный кронштейн 80х45.
Пружина, с диаметром внутри 30 миллиметров.
Металлический прут диаметром 8 миллиметров.
Собственно, само полотно.
Если требуется тогда купите привод для автоматизации.

Из инструментов вам потребуются самые простые вещи, которые вы легко найдёте у себя в гараже, а именно: молоток, рулетка, карандаш, набор гаечных ключей, дрель, уровень, отвёртки, свёрла по металлу и дереву, болгарка и сварочный аппарат.

Пошаговая инструкци

Весь процесс монтажа довольно простой и будет происходить по следующему плану:

Изготовление рамы.
Установка роликов.
Создание щита.
Монтаж дополнительных элементов.

Итак, начинаем процесс с проектирования будущей конструкции. Лучше всего заранее проделать это, чтобы в процессе работы у вас не возникали заминки и сложности с расчётами, так как голова будет занята множеством различных делать, и работа будет двигаться очень медленно, а результат может получиться менее качественным.

Шаг 1:Замеры проема

Первым делом замеряете гаражный проём, после чего переносите его на бумагу. Исходя из получившихся значений делаете небольшой набросок будущей конструкции, если не знаете этого, лучше воспользуйтесь любом из готовых чертежей который вам понравится.

Замеры должны быть проведены тщательно во время установки, потому что такая разновидность конструкции не должна иметь даже малейшего перекоса.

Шаг 2:Крепление основного каркаса

После того как вы знаете какие ворота хотите делать, можно приступать к работе. Самодельные подъёмные ворота делаются на основе деревянного короба, который собирается в единую раму. Отдельные бруски скручиваются металлическими уголками или пластиками с помощью саморезом, гвоздей или болтов.

Щит гаражных ворот рекомендуется утеплить – тогда даже в зимние холода в гараже будет поддерживаться комфортная температура.

Получившаяся рама фиксируется в проёме, нижняя часть должна углубляться в пол на глубину три-пять сантиметров. Закреплять раму необходимо металлическими штырями к каждой стене и к полу. Для надёжности, на каждый погонный метр необходимо использовать один штырь длинной от тридцати сантиметров.

Смотрим видео:Делаем каркас полотна

Шаг 3:Сборка полотна

Полотно собирается очень просто: для него изготавливается металлическая рама из уголков, а поверх зашивается листом металла. Чтобы украсить ворота, лист модно отделать различными декоративными панелями. Для утепления и звукоизоляции используется пеноплекс, минеральная вата и прочее.

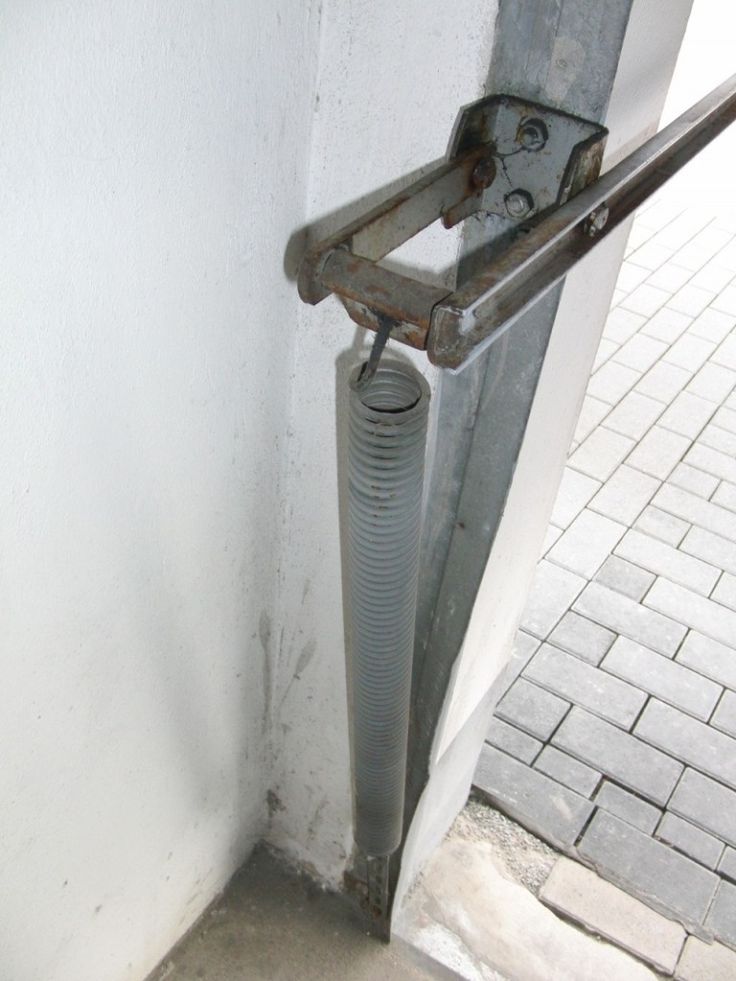

Шаг 4:Крепим пружины и механизмы

Лучше всего пружины выбрать из стали 65Г.

Берём уголки и делаем опору для направляющего механизма. На одном из полок сверлим два отверстия, через них будет производиться закрепление конструкции на опорах.

С другой стороны, сверлим три отверстия диаметром один сантиметр, чтобы закрепить пружинный кронштейн. Кронштейн и пружину соединяют пластиной для регулировки.

Таким образом, на верхней части пружины получается кольцо, а на нижней резьба. Снизу используя уголки делаем узел из шарниров, с отверстием около одного сантиметра.

Он приваривается к раме рядом с нижним ребром и серединой отверстия, предназначенного под рычаг подъёмной системы, на расстоянии около двенадцати сантиметров.

Утепление полотна: Не рекомендуется использовать дерево в качестве утеплителя. Оно тяжелое и хорошо впитывает влагу.

Шаг 5:Делаем направляющие, рельсы

Пластину для регулировки натяжения провариваем на торец рычага. Делаем направляющие из уголков. Они свариваются таким образом, чтобы внутренний размер составлять пять сантиметров.

Рама формируется с помощью толстого уголка. При полотне 25-ке лучше всего использовать 75-й уголок, а при 50-м полотне – уголок сотку.

На краях рельс крепятся фиксаторы, которые будут удерживать створку в открытом и закрытом положении и не дадут роликам съехать в рельсы.

Рельса закрепляем болтами к стене точно вымеривая уровень, лучше всего это делать, приоткрыв ворота до половины, чтобы ролики находились посередине обеих направляющих.

Шаг 6:Завершающий этап

После того как все работы по монтажу закончены, всю систему необходимо покрасить чтобы металл не поддавался коррозии и не испортился слишком быстро. Труднодоступные места, и места, прилегающие к стенам и прочим поверхностям следует покрасить ещё до начала установки. После этого дав конструкции подсохнуть, можете приступать к её эксплуатации.

Производим автоматизацию

Сделав подъёмные ворота своими руками следует задуматься об их автоматизации, так как постоянно бегать и открывать их не всегда удобно. Например, в зимнее время или, когда идёт проливной дождь не сильно хочется выходить и возиться с замками и прочим. Лучше всего сделать это сидя в машине или только при выходе из дома.

Произвести автоматизацию поворотных или откидных ворот очень просто, вам требуется только приобрести подходящий привод и установить его согласно инструкции, которая прилагается в комплекте.

Все чертежи должны там присутствовать и, чертежи покажут вам наглядно как производить установку.Механизм для поворотных ворот зависит от способа его установки и может быть следующих разновидностей:

Установка производится на полотно ворот.
Монтируются на направляющих.
Привод устанавливают на боковых стойках.

Какой больше подходит для вас необходимо решать самостоятельно, так как это будет зависеть от особенностей конструкции, веса ворот, ваших предпочтений и прочих факторов.

плюсы, инструменты и материалы, изготовление

Если перед гаражом имеется дефицит свободного пространства, то оптимальным решением будет установка ворот подъемного типа. Их главная особенность заключается в том, что при открывании створка поднимается под потолок. Такой вариант более удобен по сравнению с распашными конструкциями. В магазинах можно обнаружить большое разнообразие конструкций подъемного типа от разных производителей.

Однако вовсе не обязательно тратить деньги на покупку магазинного комплекта. Купив необходимые материалы и приложив некоторые усилия, вы сможете своими руками изготовить подъемную конструкцию. Снабдив самодельные ворота автоматическим приводом, у вас появится возможность легко открывать въезд в гараж.

Преимущества подъемных конструкций

Когда на вашем гараже появятся подъемные ворота, изготовленные своими руками, вы сможете оценить их достоинства. К числу самых важных относятся следующие:

экономия места. Для подъема створок у таких конструкций используется место под потолком, а драгоценные метры в непосредственной близости от входа в гараж остаются свободными;
створки таких ворот представляют собой цельное полотно, что позволяет обеспечить надежную защиту от проникновения в сооружение для хранения автомобиля посторонних лиц. К тому же у вас будет возможность утеплить шторки, чтобы обеспечить более комфортную температуру даже в холодное время года. В большинстве случаев владельцами для утепления используется такой популярный материал, как пенополистирол;
владелец гаража имеет возможность установить систему автоматического привода, что позволит легко открывать ворота в гараж. Отметим, что систему подъема, работающую в автоматическом режиме, можно установить не только в одинарных, но и в двойных гаражах;
у подъемных конструкций может быть абсолютно любая внешняя отделка. Здесь все во многом зависит от ваших предпочтений. Правильно подобрав материал, можно получить ворота эстетичного вида, которые станут прекрасным дополнением к вашему гаражу.

Распространенные ошибки

Сделать консольные откатные ворота своими руками несложно. Но если упустить из вида какие-то моменты, можно в конечном итоге получить конструкцию, которая через какое-то время будет работать некорректно.

Распространенные ошибки:

Неправильно были сделаны замеры, которые отразились на габаритах откатных ворот.
Был неправильно залит фундамент под роликовые каретки. Особое внимание стоит уделять глубине заложения. Мелкозаглубленная конструкция в процессе пучения грунта начнет деформироваться и смещаться. Это гарантия, что ворота по роликам не смогут перемещаться.
Если противовес был сделан коротким. Равновесие – важный показатель работы ворот откатных. Если вес полотна не сбалансировать, то вся конструкция будет “клевать носом”. Такое положение может отразиться на роликах, которые будут подвергаться большим нагрузкам на изгиб.
Полотно ворот должно быть жестким. Только так можно противостоять деформациям, которым подвергается конструкция под действием ветра и нагрузок. Поэтому ребра жесткости – важный элемент. Без них ворота делать нельзя.
Нельзя монтировать ролики без регулировочной площадки.
Сечение опорного рельса должны соответствовать длине ворот и их массе. Неправильно подобранное соотношение приведет к деформации рельса и быстрому износу роликовых кареток.

Простота конструкции откатных ворот таит в себе множество нюансов, от которых зависит качество работы изделия. Пренебрегая каким-то из них, можно потерять вложенные в постройку деньги. Ведь неправильная работа и эксплуатация приводит к появлению неприятных моментов, которые в будущем приводят к поломкам.

А как считаете вы, лучше проверенная годами классика в виде распашных ворот, или откатные ворота? Поделитесь своим мнением в комментариях. Сохраните статью в закладках, поделитесь ею в социальных сетях.

Чертежи, устройство, принцип действия

Рама в конструкции таких ворот является основным элементом, на которую и ложится основная нагрузка. Наряду с ней, при использовании ворот испытания выпадают и на направляющие, а также механизм перемещения полотна. Подъемная конструкция открывается в автоматическом режиме при условии установки системы специального привода. Если же её нет, то этот процесс владельцу приходится осуществлять в ручном режиме. Рычаги закрепляются к нижней части створки.

В верхних торцах можно обнаружить две направляющие, по которым происходит движение роликов. Благодаря этим элементам обеспечивается подъем створки вверх. Для того чтобы ворота начали подниматься, необходимо только потянуть за ручку. Каких-либо усилий для их открывания прилагать не приходится, поскольку имеются пружины, находящиеся в растянутом состоянии.

Требования к полотну

Надежные откатные ворота для гаража можно соорудить самостоятельно, если следовать технологии. Чтобы конструкция не создавала проблем в процессе эксплуатации и реже требовала ремонта, следует оборудовать ее в соответствии с определенными требованиями. Для этого существует несколько правил:

Ворота должны быть максимально устойчивыми и жесткими, чтобы во время движения створка не деформировалась.
Следует учесть массу ворот, чтобы они не оказались слишком громоздкими.
Внимание! Полотно должно сохранять форму, не прогибаясь под своим весом. Для этого создают жесткую раму.
Для створки следует приобрести качественные металлические элементы, не пораженные коррозией. В этом случае ворота прослужат намного дольше.
Ширину створки рассчитывают по такой формуле – П+200 мм. Здесь «П» представляет собой ширину проема. К этому значению дополнительно добавляют 200 мм, чтобы перекрыть проем с каждой стороны на 10 см.
Оптимальной шириной противовеса является 50% от ширины проема. Если сделать его меньше, механика может быстро выйти из строя в результате износа деталей.
Учитывая, что парусность створки для откатных ворот довольно большая, необходимо учесть ветровые нагрузки в процессе установки. Обшивку следует сделать прочной, чтобы она не прогибалась даже при сильном ветре. Однако лучше не увеличивать общую массу полотна, чтобы не увеличивать нагрузку на роликовые опоры.

От боковых зеркал автомобиля до боковых краев проема должно оставаться 40-50 см с каждой стороны.

Механизмы подъема

В воротах подъемного типа используется механизм открывания двух видов:

Рычажно-пружинный. Он является наиболее популярным среди владельцев гаражей с такими воротами. Одним из его главных достоинств является простота конструкции, а, следовательно, и надежность. При изготовлении металлических конструкций подъемного типа, которые снабжены таким механизмом, большое значение имеет точность регулировки пружин. Наряду с этим, крайне важна точность установки направляющих, по которым после завершения всех работ будут перемещаться ролики.
Если створки довольно значительны по своему весу, то в этом случае оптимально использовать при сооружении подъемных конструкций механизм, снабженный противовесом. В таких случаях выбор обычно делается в пользу лебедки. Противовес закрепляют с одной из сторон, и при помощи троса происходит его соединение с другим краем створки. Подбор подходящего механизма для ворот производится в каждом конкретном случае индивидуально.

Выбор привода

По конструкции делятся на два типа.

Система противовесов

Редко применяется для частного гаража. Таким приводом оснащены ворота автобусных, троллейбусных гаражей, промышленные ангары.

Подходит для больших по весу и размерам полотен.

Один конец троса лебедки крепят к низу створки, потом трос пропускают через механический блок, расположенный на потолке, ближе к противоположной стене. К другому краю монтируют груз (противовес). При открытии ворот он опускается, при закрытии – наоборот. Причем масса противовеса должна быть больше, чем самой створки.

Преимущество ворот с таким приводом – максимальная безопасность от взлома, несанкционированного проникновения.

Шарнирно-рычажный (рычажно-пружинный)

Самый часто встречаемый вариант в частном секторе, гаражных кооперативах.

Механизм состоит из:

пружин;
роликов;
рычагов.

Направляющие из металлического профиля крепятся под потолком в горизонтальном положении по краям дверного проема. Внизу фиксируются пружины, рычаги. Ролики ставятся в верхних углах полотна.

При установке важно точно регулировать натяжение пружин, соблюдать вертикаль, горизонталь при крепеже направляющих.

Приводя монтируют к потолку. При открытии используют трос, который размещается на профиле под потолком.

Открываясь, пружина растягивается, а полотно на роликах двигается по направляющим.

Подготовительные работы

Прежде чем приступать к изготовлению и установке ворот для собственного гаража, необходимо выполнить определенный набор подготовительных мероприятий. Основное внимание следует обратить на стены и потолок. Их поверхность должна быть абсолютно ровной. В этом случае вы сможете при установке конструкции выполнить фиксацию направляющих без каких-либо уклонов.

Если на ролики или на направляющие попадет пыль, то работа механизма будет нарушена и вы не сможете легко открывать свои ворота. Поэтому до момента начала работ по установке конструкции в гараже необходимо завершить все внутренние отделочные работы. Пола это не касается и связано с тем, что внутрь гаража рама заходит всего на 2 см.

Поэтому завершить работу по устройству пола вы можете уже после установки ворот. Перед началом работ по их установке проем должен быть готов. Именно по нему будут производиться все основные расчеты. Перед началом работ вы уже должны знать его габариты.

Калитка в откатных воротах

Установить калитку в откатных воротах – предложение заманчивое, но такое решение связано с целым рядом неприятных нюансов:

Входить в такую калитку неудобно. Это связано с высотою нижней части каркаса, через которую придется перешагивать. Велосипед или тележку втаскивать через такую калитку очень неудобно.
Войти в калиточный проем высокому человеку тоже проблема, придется сильно наклоняться.
Вырезанная часть снижает жесткость воротной конструкции.
В калитку откатных ворот устанавливают два типа ручек: утопленную, она же скрытая, или небольших размеров. Обе – не самый удобный вариант.

Поэтому к воротам откатного типа лучше устанавливать калитку, расположенную рядом, как отдельный функциональный элемент.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
деревянные бруски 100×100 мм, которые будут применены для потолка;
уголки из металла 40×40×4 мм для рельс;
металлический прут диаметром 8 мм;
пружина с внутренним диаметром 30 мм;
металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
штыри из металла. Они понадобятся для закрепления конструкции;
швеллер 80 на 45 мм;
полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

сварочный аппарат;
дрель со сверлами по металлу и дереву;
болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

карандаш;
уровень;
гаечные ключи;
отвёртка;
рулетка;
молоток.

Схемы

На схемах можно найти немало конструктивных деталей по изготовлению откатных ворот:

Чертеж ворот на 4 метра

Конструкция

Методы крепления откатных ворот

Сборочный чертеж

Схема откатных ворот и проема

Комплектация

Основание под ворота

Подготовка проема

Схема постройки

Установка колонн

Схема установки закладной
Помогла ли вам статья?

Этапы строительства

Подъемные ворота в гараж из профилированной трубы изготавливаются с соблюдением следующих этапов:

подготовка и сбор рамы;
установка роликов;
изготовление створки;
крепление дополнительных элементов.

Эти этапы четко объясняют, как изготовить подъемные ворота в гараж. Далее, каждый из перечисленных этапов будет рассмотрен подробнее.

Изготовление рамы

Основой, на которой будет происходить закрепление изготавливаемой конструкции, является рама. На неё будет приходиться большая часть нагрузки всей конструкции. Процесс создания таких ворот в гараж начинается с её изготовления.

В списке, который мы привели выше, указаны деревянные бруски. Их использование для создания рамы является самым недорогим и простым вариантом ее изготовления. Если у вас имеется финансовая возможность, то вы можете сделать не деревянную, а металлическую конструкцию, которая будет более надежной.

Используя бруски, необходимо собрать коробку. Для того чтобы обеспечить надежность их соединения, используют металлические уголки или же пластины. Нижнюю планку следует заглубить в пол на 2 см. Этот момент необходимо принимать во внимание, когда начнётся процесс сборки. Когда коробка будет скручена, необходимо провести её контрольную проверку. Потом готовую раму необходимо установить в проем, а после этого проверить положение по вертикали и горизонтали.

В том случае, если рама располагается правильно, можно заниматься её закреплением при помощи анкеров. Для этого используют металлический крепёж длиной от 30 см. Металлические штыри берут из расчета один анкер на один погонный метр. После завершения фиксации рамы можно выполнять установку горизонтальных направляющих, которые будут располагаться под потолком.

Установка роликов

После завершения процесса установки рамы можно переходить к следующему этапу — крепить кронштейны для роликов. Чтобы ворота не цеплялись, необходимо поступить следующим образом: верхние кронштейны следует закрепить немного глубже по сравнению с нижними. Для надежного крепления рельс используют болты. На этом этапе очень важно точно вымерить уровень. Установка фиксаторов производится на краях рельс. Их основная функция заключается в удерживании роликов, что позволяет находиться полотну конструкции в открытом положении.

Подготовка створок

Щит, который будет выступать в качестве створки ворот, можно изготовить, используя самые разнообразные материалы. По той причине, что он будет выступать в качестве защиты гаража, а также подвергаться воздействию атмосферных осадков, для его изготовления лучше всего выбирать надежные и устойчивые к факторам внешней среды материалы.

Створку можно изготовить на основе каркаса из деревянных брусков, а снаружи обшить его металлическим листом. Хорошим вариантом будет создание створки из цельного металлического листа. Также можно взять металлические профили и изготовить из них раму, которая потом обшивается металлом. Финишным наружным слоем створки может выступать любой материал, в том числе и пластик. Обшив щит слоем утеплителя, створкам ваших ворот будет обеспечена защита от низких температур.

Для того чтобы ворота были более практичными и не приходилось их открывать каждый раз, когда вы хотите попасть в гараж, можно сделать калитку. Ее можно использовать для входа в гараж, при этом у вас отпадет необходимость в полном использовании конструкции.

Отдельные владельцы гаражей в створке таких ворот устраивают ещё и окно. Если у вас возникнет такое желание, то выполнить эту задачу будет не очень сложно. После того как щит будет полностью готов, его необходимо установить на направляющие, а затем останется провести проверку работоспособности механизма.

Дополнительные элементы

Установка дополнительных элементов — завершающий этап монтажа ворот в гараже. К их числу можно отнести ручки, замки и щеколды, используемые для фиксации ворот. Ручки необходимы для того, чтобы было удобнее открывать и закрывать створки ворот.

Когда они будут установлены, вам не придется каждый раз, используя ворота, цепляться за край створки. Удобнее всего открывать ворота будет в том случае, если вы расположите ручку в нижней части щита. Причём ее можно установить не только снаружи, но и изнутри. Если вы свои ворота снабдите и калиткой, то внутри можно сделать щеколду. В этом случае она обезопасит от посягательства посторонних хранящееся в гараже имущество.

Используя такой прием, створку можно будет открыть только изнутри. Такое решение можно использовать в том случае, если гараж является пристройкой к дому, и между этими сооружениями в качестве соединительного элемента выступает дверь. В случае если гараж располагается отдельно, но калитка отсутствует, следует подумать об установке замков. Если купить специальные у вас нет возможности, то вы можете повесить обычные механизмы. Для их размещения необходимо установить дужки, которые закрепляются на полотне и наружной стороне вертикальной рамы.

В завершении работ выполняется отделка конструкции. Ворота необходимо обработать защитными средствами, выполнить окрашивание и закрепить наружные отделочные материалы для придания конструкции привлекательного вида.

Типы по способу управления

Управление может быть механическим или автоматическим.

Механический способ

Ручное управление. Механизм крепится к наружной стене гаража. В стандартных моделях имеет две кнопки, которые отвечают за открытие и закрытие. Чтобы поставить автомобиль в гараж, потребуется выходить из нее.

Рекомендуют ставить в сочетании с автоматикой, чтобы в случае сбоя или отсутствия электроэнергии всегда получалось попасть внутрь помещения.

Автоматический

Основное условие подключения и полноценного функционирования ‒ наличие постоянного электрического тока.

Особенность электропривода подъемных ворот ‒ при закрытии срабатывает блокировка, поэтому открыть вручную створку снаружи или изнутри помещения не выйдет.

Для снятия блокировки требуется получить сигнал с пульта или нажать кнопку на панеле в гараже. При сбоях с электричеством сделать этого не выйдет.

Можно решить эту проблему несколькими способами:

Установить дополнительный источник электроэнергии. То есть при необходимости подключать резервный аккумулятор. Но этот вариант не годится при низкой температуре. Надежнее будет использовать генератор.
Заказать в комплект к автоматике механизм ручной разблокировки. Не входит в стандартный набор комплектации. Придется оплачивать отдельно.
Скомбинировать два предыдущих способа. Так ворота будут работать максимально эффективно и безотказно независимо от наличия электричества.

При монтаже секционных створок можно закрепить автоматику двумя разными методами:

На потолке. Используется под полотна небольших размеров, в гаражах, рассчитанных на один легковой автомобиль. Фиксируется на потолке на расстоянии 1‒2 м от проема. Трос крепится вверху створки с помощью рычага, что создает тягу. С помощью этого троса дверь открывается.
Комплектация с навальным приводом приобретается под массивные большие ворота. Двигатель крепится с одной из сторон от торсионного вала. Для бесперебойной работы потребуется поставить надежный цепной механизм. Двигатель силовым воздействием будет приводить в движение вал, и ворота откроются или закроются.

Контроль выполняется с помощью двух устройств (на выбор): пульта или телефона.

С пульта, брелка

Пользуется наибольшим спросом. Система управления оснащена специальным блоком, который принимает сигнал при нажатии кнопки на пульте. Полученный сигнал приводит в действие створку.

Радиус действия сигнала достигает 10 м от гаража, так что управлять можно прямо из автомобиля.

Чтобы радиосигнал не был перехвачен злоумышленниками, рекомендуют его кодировать.

С мобильного телефона

На телефон скачивается специальное приложение, которое работает онлайн. С его помощью получится дистанционно контролировать работу ворот. Похожие программы ставятся и для управления системой видеонаблюдения.

Выводы

При создании откатных гаражных ворот следует позаботиться о нескольких нюансах – расчет полотна, отделка проема, заливка фундамента подготовка комплектующих и защита ворот. При детальном разборе таких особенностей работы можно соорудить надежную конструкцию.

Изготовление створки

Створка откатных ворот состоит из каркаса и заполнения. Для рамы подбирают профиль 60х40 мм. Толщина стенки труб должна быть больше 1,5 мм. Это относится не только к проемной части конструкции, но и к противовесу. Внутренние горизонтальные и вертикальные элементы можно изготовить из трубы сечением 40х20 мм. Их устанавливают, чтобы увеличить жесткость конструкции, а также для фиксации обшивки. Для гаража лучше выбрать профлист. Обшивку прикручивают к каркасу болтами.

Монтаж

Еще до монтажа конструкции обозначают линию, по которой будет двигаться створка. Для этого натягивают бечевку на высоте 20 см. Необходимо оставить пространство от ответного столба – 30 см. После этого каретку с роликами устанавливают на подставку регулируемого типа и замеряют касательную для передней кромки опоры. При этом следует отступить от закладного на 16 см.

Важно! Горизонтальность конструкций откатного типа выставляют только для их закрытого положения.

Для грамотной установки ворот следует подогнать чертеж под габариты конструкции. На всех этапах работы следует сверять результаты со значениями, указанными в чертеже.

Чтобы сборка конструкции не вызывала затруднений, следует придерживаться определенной последовательности работ. Сперва устанавливают ролики на банкетку (закладной), а потом – заправляют в них направляющую балку. Роликовые тележки приваривают к закладному элементу. Затем необходимо отрегулировать полотно по уровню и закрепить на нем верхние ролики.

После устанавливают на приемный столб нижний и верхний улавливатели. При оборудовании ворот системой автоматики следует подготовить створку для монтажа проводов и блока управления.

Почему не распашные?

Преимущества

Каждый волен решать, какой вариант будет лучшим для него. Просто оцените и проанализируйте преимущества откатных ворот:

Отсутствие радиуса открытия. Это хорошо, когда пространство ограничено, например, соседний двор располагается очень близко.
Защита от случайного удара при порывах ветра. Это неприятная ситуация, после которой придется потратить некоторую сумму денег на исправление вмятины и покраску авто.
При правильном монтаже срок службы значительно выше, чем у распашных.
Меньшая вероятность перекоса.
Обеспечат большую безопасность, т.к. взломать их значительно тяжелее, чем распашные, которые просто можно срезать с петель.
При таком устройстве легче произвести очистку снега для того, чтобы открыть ворота. Ведь территория при этом меньше, чем в случае с распашными.
Если они задуманы как автоматические, то механизм для раздвижных ворот значительно проще в эксплуатации и дешевле, чем в случае со створчатыми.
Меньшая нагрузка на опорные точки.

Все несовершенно, поэтому есть и свои слабые стороны:

Относительная сложность монтажных работ.
Стоимость выше, чем в случае со створчатыми (не всегда).
Необходимость наличия свободного пространства в сторону открытия ворот.
Необходимость подготовки дополнительной площадки.
Недостаточная теплоизоляция.

Защита от взлома

Для защиты сдвижных гаражных ворот подходят вертикальные запоры, утапливаемые в специальные пазы. Простым решением является изготовление шпингалетного засова сдвижного типа.

Для создания такого механизма понадобится отрезок трубы, в котором прорезаны отверстия. В трубу помещают арматуру. У такого запора есть несколько недостатков. К примеру, полотно будет сложно притянуть к раме. Чтобы сделать прилегание более плотным, следует проделывать все операции вручную, что требует больших усилий.

Лучше выбрать засовы винтового типа. Они хорошо притягивают полотно, а в случае двойной резьбы выполняют функцию запорного устройства. При создании защитных элементов ворот следуют единственному правилу – механизм не должен мешать функционированию конструкции.

как сделать из профиля в гараж, этапы изготовления, чертежи, стандартные размеры и устройство поворотных самодельных ворот

Ворота – это «лицо» вашего гаража. И существует немало вариантов таких «лиц», которые можно сделать самостоятельно.

В статье вы найдете чертеж изготовления самодельных подъемных ворот для гаража, узнаете как сделать подъемные ворота в гараж своими руками. Также мы остановимся на их конструкции и особенностях.

Содержание
Чем они интересны?
Закупаем все необходимое
Предварительное планирование
org/ListItem»> Подъемные гаражные ворота своими руками: пошаговая инструкция
Полезное видео

Чем они интересны?

Устройство подъемных ворот для гаража выделяется среди своих собратьев некоторыми преимуществами. Во-первых, они изготавливаются из цельного полотна, которое можно сделать весьма стойким к попыткам взлома. Во-вторых, подъемно-поворотные ворота в открытом виде не занимают столько места в пространстве перед гаражом, сколько занимают распашные.

В-третьих, при достаточном опыте и умении работы с датчиками и электроприводами их можно сделать автоматическими, открывающимися при нажатии на пульт.

Дополнительным, но, тем не менее, немаловажным преимуществом сделанных своими руками подъемных ворот гаража являются большие возможности по выбору декора – ворота можно обшить вагонкой, пластиковыми панелями, сталью и многим другим.

Подъемные ворота на гараж — размеры:

Но помимо достоинств нужно вспомнить о недостатках. Главный минус подъемно-поворотных ворот в том, что в открытом положении они устанавливаются горизонтально под потолком, отнимая около 20 см от высоты проема, что в некоторых ситуациях может причинить неудобства (допустим, когда вы пытаетесь въехать в гараж на высоком внедорожнике).

Существенным недостатком цельного полотна является то, что при его повреждении придется менять не отдельный элемент, а всю конструкцию сразу. К тому же, оно может быть достаточно тяжелым, что предполагает большие нагрузки на раму и подъемную систему.

Поднимающиеся ворота для гаража имеют еще один минус: их можно применять лишь в прямоугольных проемах. Но тут следует вспомнить, что гаражи с проемами арочной или иной формы – чрезвычайная редкость.

Подъёмно-поворотные ворота в гараж своими руками — чертежи:

Закупаем все необходимое

Теперь настала пора взять ручку, несколько листов бумаги и составить список всего того, что необходимо для изготовления подъемных ворот на гараж своими руками. Все это можно приобрести в ближайшем строительном универмаге, потому с поиском материалов и инструментов больших проблем возникнуть не должно.

Итак, для самодельных подъемных ворот в гараж нам нужно:

Деревянный брус сечением 100х100 и 120х80 мм. Их можно заменить стальным профилем сравнительной прочности.
Уголки 40х40 и толщиной 4 мм.
Швеллер 40х80 мм.
Материал для полотна: доски толщиной 25 мм, профнастил либо пластиковые панели.
Стальной прут диаметром 8 мм.
Две пружины с внутренним диаметром 30 мм.
Анкерные болты и саморезы.

Что касается инструментов, то, прежде всего, нам необходимы рулетка, уголок и уровень для тщательного контроля того, чтобы размеры подъемных ворот для гаража были правильными.

Для работы с металлом нам понадобится углошлифовальная машина (она же более известная как болгарка) и сварочный аппарат. Кроме того, нам необходимо распиливать деревянный брус и проводить прочие работы с ним, а, значит, нам нужны электрический лобзик, дрель и шуруповерт. Ну и какой же ремонт без молотка, отверток и гаечных ключей?

Предварительное планирование

Как сделать подъемные ворота в гараж самому? Вместе с рулеткой и уровнем следует отправиться к проему, чтобы узнать размеры подъемных самодельных ворот для гаража. Это очень ответственный этап, от которого зависит далее, будет ли успешна ваша работа.

После этого можно взять лист бумаги и начать составлять своими руками чертежи подъемных ворот для гаража. Итак, они будут состоять из цельного полотна, проема, рамы под потолком и подвижных механизмов.

Прежде всего, необходимо тщательно вымерить на чертеже подъемных ворот в гараж все размеры, чтобы в дальнейшем не возникало различных несостыковок и проблем при изготовлении. Полезным будет сделать план с нескольких видов, включая изометрию.

Узнать стандартные размеры гаражных ворот вы можете здесь.

Если на этом этапе у вас возникают трудности – постарайтесь найти товарища с опытом в составлении чертежей и, что еще лучше, изготовлении ворот. Сделали своими руками чертежи подъемных ворот в гараж? Теперь пора приступить к действиям!

Ворота гаражные подъемные своими руками — чертежи:

Подъемные гаражные ворота своими руками: пошаговая инструкция

Как сделать подъемно-поворотные ворота на гараж своими руками?

Прежде всего, нам нужно оборудовать проем. Вертикальные опоры из бруса 120х80 мм следует вкопать в пол гаража (если он уже залит) или землю (если еще нет) на 20-30 миллиметров, для большей надежности глубину можно увеличить. К стенам гаража и вертикальные и горизонтальные балки будут крепиться с помощью анкерных болтов.
Собираем раму под потолком. Для этого от проема на расстоянии примерно в длину ворот следует установить горизонтальную балку для направляющих. Важно, чтобы она была параллельна горизонтальной балке проема и на всей своей длине была одинакова по высоте, перекосы недопустимы.
Из двух металлических уголков с помощью сварки собирается направляющий рельс, по которому будет передвигаться ролик, закрепленный на полотне. Следует тщательно контролировать расстояния между вершинами уголков при сборке. Два таких рельса необходимо прикрепить к верхним балкам, для этого можно использовать металлическую фурнитуру и саморезы.
Изготавливаем каркас полотна. Для него можно взять деревянный брус, либо металлические уголки, сваренные в квадратный профиль. Для лучшей долговечности полотна к основному каркасу можно приварить (или прикрепить) поперечные либо диагональные балки. Не забудьте о роликах в верхней части конструкции.
Используя крепежный материал, нужно обшить полотно выбранным вам материалом.
Данный пункт изготовления подъемно-поворотных ворот очень важен, ему следует уделить большое внимание. Используя уголки и крепеж, нужно сделать подвижные кронштейны на обеих опорных балках. К ним следует прикрепить рычаги их швеллеров, которые и будут толкать полотно вверх.
Для удержания ворот в открытом положении необходимы пружины. Они крепятся к нижней части опор, к кронштейну и к оконечности швеллера. При поднятии полотна пружина сжимается и не допускает самопроизвольное опускание: для закрытия ворот потребуется приложить немалое усилие. Не лишним будет оборудовать крепление пружины к кронштейну и швеллеру регулятором натяжения.
Завершающий этап изготовления ворот – монтаж всех элементов, утепление полотна и крепление на обшивку декоративного покрытия.

Подъемные ворота в гараж своими руками (из профиля):

В дальнейшем подъемно-поворотные ворота для гаража можно улучшить, добавив возможность автоматического открытия и закрытия. Для этого будет необходим электрический привод, приемник сигнала и пульт управления. В качестве последнего можно применить брелок для автомобильной сигнализации, а в качестве привода – либо реверсную лебедку, либо механизм электростеклоподъемника.

Не забудьте также об установке надежной запорной системы, которая защитит ваш гараж от незаконного проникновения. Если же вы часто заходите сюда и вам не нужно каждый раз поднимать полотно, то в нем можно сделать вырез под дверь.

Читайте здесь о том, как выбрать хороший замок в гараж.

А также интересная статья о том, как сделать своими руками козырек над гаражом.

Кроме этого, в полотне можно сделать вставки из стекла или любого иного светопроницаемого материала, так вы сэкономите на освещении гаража в светлое время суток.

Как видите, сделать самостоятельно подъемно-поворотные ворота в гараж не так уж и сложно, главное это даже не хорошие навыки работы с металлом и деревом, а тщательное планирование и соблюдение размеров гаражных подъемных ворот. Если все было сделано правильно – такие ворота прослужат вам очень долгую службу.

Полезное видео

Переделка гаражных ворот (сделай сам) | Семейный мастер на все руки

Обновлено: 04 июня 2019 г.

Постройте нестандартные гаражные ворота всего за одни выходные!

Следующий проект›

Семейный мастер на все руки

Получите внешний вид традиционных гаражных ворот каретки за небольшую часть от розничной цены. С этими планами DIY вы можете сделать свой собственный, используя стандартную гаражную дверь из твердого картона.

Эксперты DIY журнала The Family Handyman Magazine

ВРЕМЯ
Стоимость

Обзор

Spike Carlsen

Spike Carlsen-бывший эдтор из семейства. Дерево, смехотворно простые мебельные проекты и часто задаваемые вопросы по деревообработке.

Наш дом в стиле греческого Возрождения стоял без гаража первые 150 лет своей жизни, поэтому я знал, что, когда пришло время его добавить, он должен был соответствовать характеру старой девушки. Я также знал, что у меня был тяжелый случай шока от наклейки после покупки верхней двери в стиле каретного дома. Деревянные двери того стиля, который я искал, начинались с 2800 долларов и выросли до трех раз. Поэтому я сделал то, что сделал бы любой уважающий себя самодельщик: я построил свой собственный. И я сделал это, используя недорогую дверь из ДВП, кедровые доски и шпунтованные панели.

Вы можете использовать показанные методы, чтобы настроить новую дверь или обновить старую. Примечание: Дизайн, показанный на следующих страницах, не совсем похож на мою дверь, показанную выше. Я изменил некоторые детали, особенно про арку.

Инструменты и материалы

Поскольку в наши дни большинство готовых дверей изготавливаются из металла или стекловолокна, вам, возможно, придется заказать дверь из твердого картона по специальному заказу в домашнем центре, на лесопилке или у дилера гаражных ворот. Сделайте свою домашнюю работу: у меня были котировки до 800 долларов — более чем в два раза больше, чем я заплатил.

Я купил кедровые доски, грубо распиленные с одной стороны и гладкие с другой, для перил и стоек и 1/4 дюйма. х 4 дюйма х 8 футов. кедровый шпунтованный материал, часто используемый для внутренней обшивки стен или облицовки шкафов, для утопленных планок. Выбирайте прямой материал с минимумом узлов. Кедр идеален, потому что он легкий и естественно устойчивый к гниению. В некоторых частях страны вам может потребоваться специальный заказ.

Используйте пневматический гвоздезабиватель. Это позволит вам работать в два раза быстрее, чем при ручном забивании гвоздей, а поскольку шляпки гвоздей оставляют только крошечные вмятины, грунтовка и краска заполнят их, сэкономив вам часы установки гвоздей, шпаклевки и шлифовки. Гвозди важны, но именно клей удерживает доски плоскими и надежными в течение длительного времени. Для этой задачи я использовал сверхпрочный «черновой» клей. Герметик не менее важен, так как он предотвращает попадание влаги между досками и дверью. Для этой работы я использовал белый силиконовый герметик, который сам по себе является цепким клеем. Некоторые силиконовые герметики нельзя красить, и обычно они доступны в ограниченном количестве цветов. Если вы не можете найти силиконовый герметик, который соответствует цвету краски вашей двери, купите «окрашиваемый» вариант.

Чтобы обеспечить точные разрезы, выпросите, одолжите или украдите торцовочную пилу.

Вопросы конструкции и безопасности

На самом деле я построил и установил свои гаражные ворота 10 лет назад, и с тех пор у меня не было ни малейших проблем. Прежде чем приступить к реализации своего проекта, имейте в виду следующие факторы:

Когда вы модифицируете дверь, вы, скорее всего, аннулируете гарантию производителя, поэтому постарайтесь создать водонепроницаемые уплотнения везде, где это возможно.
Поскольку вы увеличиваете толщину двери на 3/4 дюйма, вертикальные направляющие гаражных ворот должны быть отодвинуты от проема на дополнительные 3/4 дюйма. Для этой работы вам могут понадобиться кронштейны косяка увеличенного размера.
Ваша дверь будет весить от 40 до 60 фунтов. тяжелее после добавления деревянной накладки. Выясните общий вес вашей двери и установите пружины и устройство для открывания гаражных ворот, рассчитанное на этот вес.
Убедитесь, что каждая из четырех дверных панелей из твердого картона имеет прочный горизонтальный усиливающий стержень вдоль задней части, чтобы предотвратить прогибание. Эти планки устанавливаются при навешивании двери.
Если вы работаете с существующей дверью, убедитесь, что она в хорошем состоянии. Удалите любую отслаивающуюся или отслаивающуюся краску, чтобы клей и герметик имели прочную поверхность, к которой можно было бы приклеиться.

Повесить дверь гаража — сложная и потенциально опасная работа. Я предлагаю вам сделать то же, что и я: нанять профессионала, чтобы повесить дверь. Профессионал знает, как безопасно установить дверь, направляющую и механизм открывания. Планируйте поговорить ДО того, как вы начнете свой проект, чтобы получить дополнительный вклад в работу, которую вы делаете.

Начните с плана игры и эскиза

Фото 1: Разметьте схему

Соедините панели вместе с помощью планок 1×3 и шурупов для гипсокартона. Нарисуйте линии мелом, чтобы обозначить края перил и стоек. Четыре «проема» между стойками должны быть одинаковой ширины.

Мы разработали нашу дверь шириной 16 футов, чтобы она напоминала пару меньших дверей каретного сарая, но вы можете придумать другой дизайн. Вы можете увеличить или уменьшить количество вертикальных стоек, установить прямую верхнюю рейку вместо арочной или установить перекрещивающиеся рейки, чтобы они выглядели как двери амбара.

Измерьте высоту и ширину каждой дверной панели, а также общую высоту и ширину гаражных ворот в собранном виде и зарисуйте их на миллиметровой бумаге. Нарисуйте рельсы и опоры и то, как они встречаются, чтобы у вас был четкий план игры.

Расположите четыре панели гаража на полу. Убедитесь, что они расположены в правильном порядке (если они новые, они будут помечены как верх, середина, середина, низ) и что краевые канавки должным образом перекрываются. Временно прикрепите их друг к другу с помощью планок 1×3 и шурупов для гипсокартона (Фото 1). Перенесите измерения с миллиметровой бумаги на дверь, затем проведите мелом линии, чтобы обозначить края всех перил и перекладин.

Сначала я нарисовал линии для горизонтальных перекладин, затем линии для двух внешних стоек 1×4 и центральной стойки 1×8. Я измерил расстояние между крайними и центральными элементами, чтобы найти центральную точку, а затем нанес линии для промежуточных элементов (фото 1). Когда я закончил, четыре промежутка между стойками были одинаковой ширины.

Расположение перил и перекрытий

Разместите панели в правильном порядке и временно прикрепите их друг к другу. Перенесите свой масштабированный рисунок на панели и привяжите линии, чтобы отметить положение различных частей.

Установка перил, стоек и планок

Фото 2: Начните с нижней перекладины

Нанесите строительный клей и герметик перед прибиванием перил и перекладин. Герметик блокирует влагу по краям, а клей обеспечивает долговременную удерживающую способность.

Фото 3: Установка стоек

Нанесите силиконовый герметик на концы стоек перед их прилеганием к поручням. Используйте гвозди экономно; достаточно, чтобы удерживать детали на месте, пока строительный клей не затвердеет.

Фото 4: Отметьте арки на верхних направляющих

Отцентрируйте кусок фанеры под дверью и вверните винт, который будет служить точкой поворота. Наденьте рулетку, держите карандаш на нужном радиусе и «раскачайте» арку через верхнюю перекладину. В этом случае 10 футов. отметка на ленте обеспечила идеальный радиус. Вырежьте арку электролобзиком.

Фото 5: Получите одинаковую длину без измерения

Определите точную длину планок для каждой панели, затем прижмите выпуклый блок, чтобы отрезать их до одинаковой длины.

Фото 6: Разложите планки для обеспечения симметрии

Временно соедините планки с пазом и шпунтом, затем отцентрируйте эту «испытательную панель» в проеме. Отметьте две концевые планки, затем обрежьте их по ширине для установки.

Фото 7: Установка планок

Нанесите тройной слой строительного клея и один слой силиконового герметика на верхнюю часть дверной панели, затем прибейте планки одну за другой.

Фото 8: Зачеканка планок

Нанесите дополнительный герметик там, где планки соприкасаются с перилами и перекладинами.

Нанесите два слоя высокопрочного строительного клея и слой силиконового герметика, чтобы закрепить нижнюю направляющую (Фото 2). Установите полоску герметика так, чтобы она просто «соприкасалась» с нижней частью меловой линии; Таким образом, герметик немного размажется, что поможет создать водонепроницаемое уплотнение вдоль верхней части доски. Установите нижнюю направляющую на место шероховатой стороной вверх и закрепите ее гвоздями через каждые 12 дюймов.

Затем установите краевые, центральные и промежуточные стойки (Фото 3). Их концы должны быть на одном уровне со швами между дверными полотнами. Используйте меловые линии в качестве направляющих для нанесения капель строительного клея и герметика перед установкой каждой доски. Также нанесите бусинки силиконового герметика на внешние края, чтобы создать хорошее уплотнение. Установите рейки 1 × 6 в верхней части панели 3.

Нарисуйте арки на верхних рейках 1 × 12 (Фото 4), используя винт в качестве центральной точки и рулетку в качестве гигантского компаса. Вырежьте арку с помощью лобзика и сгладьте края вручную или механическим шлифованием. Установите арки, используя строительный клей и силиконовый герметик.

Измерьте высоту пазогребневых планок для панели 1. Отметьте длину одной из планок, поместите ее на торцовочную пилу, затем установите «отбойник», чтобы все планки, которые вы обрезаете для панели 1, были одинаковой длины (Фото 5).

Сложите примерно дюжину предварительно вырезанных деталей бок о бок, чтобы создать тестовую панель, показанную на Фото 6. Отцентрируйте ее в отверстии, затем отметьте две крайние планки, чтобы планки были центрированы во время фактической установки. Разорвите первую часть по ширине, указанной вашей отметкой, затем установите ее язычком наружу. Продолжайте установку других частей (Фото 7). Разорвите последний кусок точно по ширине, чтобы он плотно прилегал к другой перекладине. Установите все части на панель 1, затем подойдите ко второй панели. Ваши «начальные части» в каждом разделе каждой панели должны быть идентичными.

Завершение

После того, как все ламели установлены, нанесите больше силиконового герметика в местах их стыковки со стойками и поручнями (Фото 8). Удалите планки 1×3, скрепляющие панели, поместите панели на козлы и загрунтуйте все открытые края и поверхности толстым слоем грунтовки для наружных работ, препятствующей образованию пятен. Нанесите его на открытые концы планок, чтобы предотвратить попадание влаги внутрь. После того, как грунтовка высохнет, нанесите два слоя хорошей краски для наружных работ, снова уделяя особое внимание открытым концам планок, поручней и стоек.

Позвоните ближайшему знакомому работнику гаражных ворот, чтобы он повесил ваше новое творение. Ожидайте заплатить от 300 до 500 долларов за установку двери и открывателя.

Необходимые инструменты для этого проекта по перестройке гаража

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом работы — вы сэкономите время и нервы.

Воздушный компрессор
Воздушный шланг
Гвоздильный пистолет
Аккумуляторная дрель
Электролобзик
Торцовочная пила
Защитные очки

Материалы, необходимые для этого проекта по перестройке гаража

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

1/4 дюйма. х 4 дюйма х 8 футов. Cedar Longuge and Groave
1×3
CEDAR 1×12
CEDAR 1×4
CEDAR 1×6
CEDAR 1×8
СИНТИЯ
EXHERE PRIDER и PANKERSIORSIORSIORSIORSIORSIOR 9005 HARELARGE
. СВИДИ 9005 HARELARGE 9005.0056
Силиконовый герметик

Первоначально опубликовано: 18 января 2019 г.

Как сделать гаражную дверь своими руками

Поделись, пожалуйста!

Фейсбук
Твиттер

* Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Ворота гаража часто первое, что замечают люди, глядя на дом. Слишком часто эта дверь изготавливается заранее и выглядит невзрачно, как и любой другой дом на улице. Если вы хотите что-то особенное, вы можете заказать двери на заказ по очень высокой цене. Есть ли какие-то другие варианты, кроме унылых и дорогих? Да, вы можете построить свои собственные гаражные ворота!

Сделать гаражную дверь несложно для человека с базовыми навыками работы с деревом. Если вы можете измерить и нарезать пиломатериалы, прикрутить или прибить гвоздями рамы и панели и прикрепить все это к зданию — вы можете построить гаражные ворота!

Содержание

На что обратить внимание при изготовлении гаражных ворот

Среди строителей есть старая поговорка: «Быстро, хорошо или дешево — вы можете выбрать два». Строительство гаражных ворот похоже на это.

Если вам нужна простая дверь, вы можете создать ее быстро и дешево. Если вы хотите что-то действительно необычное, это займет некоторое время. Богато украшенная дверь также будет стоить дорого, хотя ее изготовление обойдется дешевле, чем ее изготовление на заказ кем-то другим.

Стоимость

Вы можете построить гаражные ворота за меньшие деньги, чем купленные в магазине двери того же качества, но вы не можете сделать их бесплатно. Если у вас уже есть инструменты, вам просто нужно купить материалы. Добавление оборудования в корзину значительно увеличит стоимость проекта.

Причудливая дверь будет стоить дороже, потому что материалы для нее дороже. Габаритные пиломатериалы стоят дороже, чем листы фанеры; декоративные петли и фурнитура стоят дороже, чем обычные. Добавление отделки, окон и краски увеличивает стоимость. Тем не менее, построить собственную дверь каретного сарая дешевле, чем найти мастера-плотника, который сделает это за вас.

Качество

Качество двери полностью зависит от ваших навыков строителя. Если вы можете сделать высококачественную мебель, вы можете сделать даже причудливые двери каретного сарая. Если ваши навыки более ограничены, вы можете придерживаться простой дверной коробки с обшивкой. В любом случае можно построить прочную гаражную дверь, которая прослужит долгие годы.

Время

Если вам нужна дверь сегодня , чтобы опечатать ваш гараж, строить ее самостоятельно, вероятно, не лучший путь. Чтобы сделать прочную и привлекательную дверь, требуется время. Строительство гаражных ворот работает лучше всего, когда у вас есть достаточно времени, чтобы поработать над этим.

Временные требования удваиваются для необычных дверей — дайте достаточно времени, если вы строите двери каретного сарая или другие архитектурные чудеса.

Когда с вашей существующей дверью случается что-то, что требует немедленной замены, лучшим выходом может быть поездка в домашний центр за готовой дверью. Это закроет дыру и обеспечит безопасность вашего дома в один миг. Лучшая ситуация для создания вашей двери — заменить ту, которая уродлива или плохо работает, но все еще закрывается. У вас есть достаточно времени, чтобы поработать над новой дверью и привести ее в порядок перед установкой.

Размер, материал, форма

Ваш существующий гараж определит размер и форму двери, которая вам нужна.

Измерьте дверной проем и сопоставьте дверь с ним. Измерьте все четыре стороны проема, если у вас старый дом. Иногда дома провисают и смещаются — идеально квадратная дверь не будет смотреться правильно в проеме, который немного смещен.

Если ваш дверной проем не прямоугольный, вы можете попытаться подогнать дверь к дверному проему, или вы можете попытаться сделать отверстие квадратным. Исправление провисшего гаража, который больше не является квадратным, является важным проектом. Это выходит за рамки этой статьи, но это возможно.

Проверьте стены, чтобы убедиться, что они выровнены, и проверьте пол, чтобы увидеть, не сместился ли фундамент. Есть способы исправить и то, и другое, но может быть проще сделать двери немного нестандартными. Такие двери будут хорошо смотреться в дверном проеме не квадратной формы.

Материал

Наиболее распространенный тип гаражных ворот имеет штампованную металлическую раму и обшивку из листового металла. Этот метод позволяет получить прочную, легкую и недорогую дверь.

Вы, вероятно, не можете сравниться с весом штампованного металлического каркаса. Лучшим каркасным материалом для большинства строителей дома является пиломатериал 2×2 или 2×4. Эта древесина достаточно прочна, чтобы сделать прочную дверь, но достаточно легка, чтобы ее можно было поднять.

Обшивка может быть из листового металла или фанеры. Листовой металл легче и немного дешевле, но его сложно настроить. Фанера (обязательно используйте внешний сорт!) тяжелее, но легче поддается формовке.

Если вы хотите, чтобы дверь выглядела как дверь каретного сарая или что-то в этом роде, вы должны использовать размерную древесину.

Вес в сравнении с прочностью

Строительство гаражных ворот становится балансом – дверь должна быть достаточно прочной, чтобы выдерживать долгие годы открывания и закрывания без деформации или провисания. Он также должен быть достаточно легким, чтобы его можно было открывать и закрывать, особенно если вам необходимо поднять его над головой. Если вам нужно выбрать между легким и прочным, выберите легкий (если вас не зовут Арнольд или Халк). Легкая дверь со временем изнашивается; тяжелую дверь будет трудно открыть навсегда.

У сварщиков есть выбор

Если у вас есть доступ к сварочному оборудованию, у вас есть немного больше выбора при изготовлении дверной коробки. Вы можете сварить дверную раму из квадратных труб, которая будет прочнее и легче, чем аналогичная деревянная рама. Стоимость материалов примерно одинакова, но дверь будет намного долговечнее.

К сожалению, этот вариант экономически выгоден, только если у вас уже есть сварочный аппарат. Покупка оборудования для сварки гаражных ворот ставит этот проект в один ценовой диапазон с изготовлением деревянных ворот на заказ.

Выбор между секционными или цельными воротами

Есть несколько различных форм ваших новых гаражных ворот. У каждого есть преимущества и недостатки; некоторые лучше работают в тесных помещениях, в то время как другим нужно пространство, чтобы открыться. Некоторые из них легко построить и повесить, а другие сложно.

Цельные двери

Цельные двери (также называемые «одинарными панелями») состоят из одной панели . Вопреки названию, это не цельный кусок дерева. Однако эти двери действуют как единое целое; дверь не складывается и не открывается.

Цельные двери проще всего собрать и повесить. Цельнолитые двери имеют два недостатка. Во-первых, они требуют много места для открытия. Во-вторых, они могут провиснуть в будущем.

Цельные двери могут быть распашными или раздвижными. Двери с боковыми петлями работают так же, как двери в доме — они распахиваются сбоку. Если вы живете в заснеженной местности, вам придется сгребать снег с этих дверей, прежде чем вы сможете их открыть.

Для раздвижных дверей необходимо установить направляющую вдоль стены . Их нельзя заблокировать, но им нужен участок стены шириной с дверь, чтобы двери открывались.

Также можно сделать цельную верхнюю дверь, хотя сейчас это редкость. Эти двери требуют больше места, чем распашные, но меньше, чем распашные. Цельные двери красивы, если вы следите за стилем; Вы можете построить эти двери, чтобы соответствовать любому стилю дома.

Сегментные двери

Сегментные двери состоят из двух или более элементов, шарнирно соединенных друг с другом . Самым распространенным типом гаражных ворот являются секционные рулонные ворота. Эти двери состоят из трех-пяти секций, расположенных вертикально друг над другом. Дверь закатывает дорожку; петли позволяют двери сгибаться, когда она катится по направляющей.

Двустворчатые ворота представляют собой горизонтальные гаражные ворота, которые складываются посередине . Этот стиль двери типичен для шкафов внутри дома. Двустворчатые двери более компактны, чем распашные, но для их установки не требуются специальные направляющие или петли. Однако из-за большого количества петель этот стиль входа может быть сложным в эксплуатации.

Варианты материалов для гаражных ворот

Если вы покупаете гаражные ворота, существует множество доступных материалов. Наиболее распространены сталь и дерево, но также доступны двери из композитного материала и винила. Если вы строите свою собственную дверь, вы в значительной степени ограничены деревом. Сталь может быть вариантом, если вы умеете сваривать, но сложно представить сварную стальную дверь такой же легкой и дешевой, как дверь, купленная в магазине, в которой используется множество штампованных компонентов.

Плюсы и минусы строительства по сравнению с покупкой

Как и в случае с любым самодельным проектом, при выборе сборки или покупки необходимо учитывать множество факторов. Каждый вариант имеет как хорошие, так и плохие моменты. Вес каждого элемента зависит от вас; то, что жизненно важно для одного человека, может показаться глупым другому.

Покупка готовой двери

Готовые двери можно приобрести в большинстве центров домашнего обихода по всей стране. Эти двери доступны в большом разнообразии цветов и стилей. Даже если вы заядлый любитель делать что-то своими руками, есть несколько веских причин для покупки гаражных ворот.

Плюсы готовой двери

Время: купить готовую дверь всегда быстрее, чем собирать ее самостоятельно
Качество и гарантия: готовых дверей производятся по стандартным размерам , и они сделаны правильно. Если с вашей дверью возникла проблема, на большинство из них распространяется какая-либо гарантия.

Минусы готовой двери

Стиль: вы ограничены стилями и цветами, выбранными производителем
Стоимость: Эти двери недешевы, и многие из них (особенно рулонные двери) требуют профессиональной установки

Самостоятельная сборка

Самостоятельное изготовление всегда доставляет удовольствие, и двери не исключение. Есть много других веских причин для создания собственной двери, но есть и некоторые недостатки.

Плюсы самостоятельной сборки гаражных ворот

Гибкость: если вам нужна дверь нестандартного размера, ее нужно изготовить на заказ
Стиль: вы можете сделать гаражные ворота, которые подойдут к любому стилю дома – при условии, что вы достаточно хороший мастер.

Минусы создания собственной гаражной двери

Сложность: если вы хотите что-то действительно необычное, ваши навыки могут не соответствовать этой задаче вверх, закрыто и заперто за меньшее время, чем требуется, чтобы построить дверь
Установка: гаражные ворота большие и тяжелые; вам понадобится много помощи, чтобы повесить его самостоятельно. Если вы создаете сегментированную дверь, вам все равно нужно вызвать профессионала, чтобы повесить ее и установить пружину.

Инструменты для сборки гаражных ворот

Чтобы построить гаражные ворота любого типа, вам понадобится несколько инструментов. Эти инструменты гарантируют, что ваша дверь будет квадратной, подойдет к отверстию и будет достаточно прочной, чтобы прослужить долгие годы. Большинство из этих инструментов полезны для различных проектов. Если у вас нет некоторых из этих инструментов, не стесняйтесь их покупать — они помогут вам в проектах на долгие годы. Вот необходимые инструменты для гаражных ворот:

Рулетка- это стандарт для проектов своими руками
Т-образный угольник или скоростной угольник- вам понадобится металлический угольник, чтобы гарантировать, что ваша дверь не перекосится
Циркулярная пила- другой стандарт DIY ; циркулярная пила — один из самых удобных электроинструментов, который вы можете получить.
Электродрель — Можно привинтить дверь с помощью ручной отвертки, но мы не рекомендуем это делать.
Молоток для прибивания обшивки двери
Ножницы по металлу- если вы используете листовой металл для облицовки двери, вам понадобится инструмент для резки металла дверная защелка

Если вы хотите сделать проект немного проще или у вас просто есть желание купить инструменты (а у кого нет?), вот еще несколько, которые могут сделать проект еще проще:

Торцовочная пила для резки пиломатериалов по длине – даже под углом
Пневматический пистолет для гвоздей и воздушный компрессор – используйте один из них какое-то время, и вы больше никогда не вернетесь к молотку
Лобзик , если вы хотите пилить арки или другие сложные формы в двери
Мощные ножницы по металлу , если вы собираетесь резать листовой металл быстрее

Принадлежности для начала работы с сегментированной дверью

Чтобы построить сегментированную дверь, вы делаете каждую деталь отдельно, затем скрепите их вместе и добавьте ролики. Необходимые материалы:

Брус для каркаса 2×2 — это наилучшее сочетание легкости и прочности, но его трудно найти. 2х4 более громоздкий, но тоже подойдет (особенно если у вас есть устройство для открывания гаражных ворот)
Облицовка ворот может быть фанерой, листовым металлом или мерным пиломатериалом
Петли для соединения секций
Ролики , которые подходят для направляющих в вашем гараже или
Штифты для петель для двустворчатых дверей
Новая направляющая , если у вас ее еще нет или старая направляющая была повреждена
Окна или стеклянные панели , если план вашей двери включает источник света
Краска или морилка для готовой двери
Накладка может понадобиться или не понадобиться; вы можете украсить свою запись, добавив немного отделки или просто оставить ее простой. Это зависит от вас.

Совет: убедитесь, что ваши панели квадратные, измерив диагонали, прежде чем скреплять раму гвоздями. Два диагональных измерения должны быть одинаковыми; если это не так, отрегулируйте, прежде чем собирать все вместе

Подвешивание рулонной двери

Рулонные двери обычно прикрепляются к пружине, которая помогает противодействовать весу двери. Рулонную дверь можно соорудить и смонтировать самостоятельно, а вот пружину без посторонней помощи, скорее всего, не подключить. Для изготовления рулонных дверных пружин требуются специальные инструменты и навыки, которых нет даже у самых заядлых домашних мастеров. Вам, вероятно, придется вызвать профессионала для этой задачи.

Принадлежности для начала работы с цельной дверью

Список поставок для цельных дверей аналогичен, но есть несколько отличий.

Брус для обрамления Вы можете использовать пиломатериал 2×4 для цельной двери; элементов каркаса меньше, поэтому пиломатериал может быть немного тяжелее.
Облицовка двери поскольку панели больше, вы можете проявить немного больше творчества — используйте декоративные элементы, такие как крестообразные распорки, чтобы они выглядели как дверь сарая
Окна или стеклянные панели , если план вашей двери включает источник света
Петли или крепежные детали для модели вам потребуется различная фурнитура для боковых, верхних или рулонных дверей; убедитесь, что вы выбрали правильные
Краска или морилка – используйте два цвета, чтобы они выглядели как двери амбара
Накладка может быть использована для придания изюминки вашей новой двери, если хотите, хотя обычные двери также превосходны.

Заключение

Создание собственных гаражных ворот — это проект, который может бросить вызов любому мастеру, от новичка до самого продвинутого плотника. Вы можете создать прочную дверь в широком диапазоне типов и стилей, чтобы соответствовать любому интерьеру. Инструменты и материалы, необходимые для этого проекта, просты; у большинства домашних мастеров уже есть некоторые или все необходимые инструменты.

Если вам надоели ваши гаражные ворота из листового металла, начните мечтать! Проверьте модные двери в Интернете и поищите планы. Построить прекрасную новую гаражную дверь проще, чем вы думаете — попробуйте скорее!

Источники

https://home.howstuffworks.com/home-improvement/how-to-build/how-to-build-garage-door.htm
https://www.ehow.com /how_2383286_build-garage-doors.html
https://www.familyhandyman.com/doors/garage-door-repair/garage-door-makeover/
https://www.thespruce.com/single-panel-vs-sectional-garage-doors-1398094
https://homeposh.com/swing-out-garage-doors-how-to-build-in -трехступенчатый/

Поделись, пожалуйста!

Фейсбук
Твиттер

Установка двери гаража своими руками

14 июня 2018 г. Опубликовано в: Установка гаражных ворот

Новые гаражные ворота добавят привлекательности и модернизируют внешний вид вашего дома, повысят окупаемость инвестиций, повысят общую безопасность вашего дома и повысят удобство в повседневной жизни. Несмотря на то, что вы можете получить полный комплекс услуг по установке гаражных ворот у большинства розничных продавцов гаражных ворот, который включает в себя разборку и утилизацию вашей старой двери, а также доставку и установку новой двери — самостоятельное выполнение этой работы может сэкономить вам деньги на затратах на установку гаражных ворот, особенно если у вас есть необходимые для работы навыки и опыт.

Как установить гаражную дверь

Для безопасной установки новых гаражных ворот вам необходимо собрать необходимые инструменты и следовать инструкциям производителя по установке. При подготовке к установке гаражных ворот соберите следующие инструменты и оборудование:

Уровень
Защитные очки
Клещи с регулируемым фиксатором
Сверло
Сверла
Торцевая насадка
Отвертка Phillips
Рожковый ключ
Молоток
Стержни диаметром 1/2 дюйма

Собрав необходимые инструменты, вы сможете легко установить новые гаражные секционные ворота, выполнив 10 простых шагов. С секционными гаражными воротами — наиболее распространенными типами ворот для жилых гаражей, которые имеют от трех до восьми панелей, которые скользят вверх и вниз по направляющей — установка выполняется путем вставки каждой секции по одной, работая снизу вверх.

1. Ослабьте натяжение двери гаража

На этом первом шаге вам нужно соблюдать крайнюю осторожность, так как пружины гаражных ворот находятся под большим весом и натяжением. При неправильном обращении они могут привести к травмам и повреждениям. Прежде чем приступить к работе с гаражными воротами, вам сначала нужно ослабить натяжение торсионной пружины. Для этого выполните следующие действия:

Используйте плоскогубцы с регулируемым фиксатором и зажмите вал торсионной пружины, затем прижмите плоскогубцы к стене коллектора над воротами гаража.
Вы заметите четыре отверстия в конусе намотки пружины, которые ослабляют и затягивают пружину. Вставьте стальной стержень в одно из отверстий. Крепко удерживая стержень, ослабьте винты, которые удерживают конус обмотки на месте.
Ослабьте каждую пружину на четверть за раз, чередуя два стержня. Используйте один стержень, чтобы удерживать конус, а другой стержень, чтобы повернуть конус.

2. Отсоедините текущую дверь от устройства открывания гаражных ворот

После того, как вы ослабили натяжение двери гаража, теперь вы можете отсоединить дверь гаража от устройства открывания. Чтобы безопасно отсоединить дверь, просто потяните за красную ручку аварийного открывания. Это переместит рычаг тележки в вертикальное положение, что позволит вам поднять или опустить дверь вручную.

В это время можно приступить к снятию панелей секционных ворот:

Начиная с верхней панели, снимите петли, прикрепленные к панели двери гаража.
Отсоедините панель от направляющей, ослабив болты на дверной раме.
Продолжайте снимать петли с каждой панели и ослаблять крепеж остальных секционных панелей.

3. Установите панели секционных гаражных ворот

Теперь вы, наконец, можете приступить к установке новой гаражной двери. Если вам нужно заменить ворота гаража на две машины, поместите арматурный стержень вдоль верхней панели, чтобы предотвратить прогибание в центре. Затем просверлите направляющие отверстия — если они еще не просверлены производителем — и используйте винты, чтобы прикрепить планку к панели. Для успешной установки и сборки начните с:

Крепление петель к верхней части каждой панели гаражных ворот
Крепление осевых опор к нижней и верхней панелям
Установка нижней панели в проем и проверка ее уровня
Установка каждой новой панели на предыдущую, следя за тем, чтобы паз верхней панели правильно совпадал с выступом панели под ней. Повторяйте этот шаг, пока все панели не будут правильно установлены.

4. Закрепите петли и установите направляющие

Прикрепите верхнюю половину каждой петли к панели сверху, поместите колесные оси в боковые петли и установите опоры верхней и нижней осей. Затем установите гусеницу и убедитесь, что колеса правильно лежат в гусенице, чтобы обеспечить правильную работу. Наконец, прикрепите дверной трос к крюку на опоре оси панели, расположенной внизу, затем прикрепите нижний кронштейн к стене.

5. Прикрепите узел пружины к направляющей

В это время соберите все детали, поддерживающие пружину, и прикрепите их к гусенице. Затем, используя потолочные опоры предыдущей двери, положите изогнутую часть направляющей на вертикальную часть, которую вы создали ранее. Прикрепите другой конец к потолочному кронштейну.

6. Скрепите гусеницы болтами

Выровняйте горизонтальные и вертикальные направляющие и прикрепите их к двери, затем скрепите направляющие болтами.

7. Установите пружины

Соедините пружинные анкеры с пружинами и прикрепите стопорный конус пружины, затем надежно прикрутите две пружины к кронштейну жатки.

8. Установите торсионный стержень и шкивы

Чтобы установить торсионный стержень, вставьте его в отверстия, расположенные в кронштейнах боковой жатки, а затем прикрепите шкивы к каждому концу этого стержня.

9. Присоедините кабель

Снизу прикрепите трос к шкиву и поверните шкив так, чтобы провисание натянулось на шкиве. Вставьте колесо в кронштейн жатки и надежно затяните все детали. Теперь прикрепите пару плоскогубцев к стержню, расположенному снаружи кронштейна — это предотвратит вращение стержня, когда вы будете затягивать пружины гаражных ворот.

10. Затянуть пружины

Используя стальные стержни, затяните пружины и используйте руководство производителя, чтобы определить, сколько оборотов, вероятно, потребуется для правильного затягивания пружины. Как только пружина достигнет нужного натяжения, затяните все болты, чтобы зафиксировать пружину на месте, и снимите плоскогубцы с торсионного стержня.

Если вы сомневаетесь, позвоните профессионалам

Как вы, возможно, уже поняли, установка гаражных ворот может быть сложной задачей, особенно если у вас нет необходимого опыта и навыков для безопасного и правильного выполнения этого проекта. Если вы совсем не уверены в своей способности безопасно и без ошибок установить гаражные ворота, вызов профессиональной компании по установке гаражных ворот может избавить вас от многих головных болей, больших и малых. Некоторые причины, по которым ваши гаражные ворота должны быть установлены профессионально, включают в себя:

Правильная установка: Гаражные ворота состоят из множества частей, и неправильная установка всего одной детали может привести к неисправности всей двери, что может привести к повреждению или необходимости начинать с нуля. Специалисты по установке гаражных ворот без труда смогут правильно установить гаражные ворота.
Вес и натяжение гаражных ворот: Гаражные ворота, как известно, тяжелые и скреплены значительным натяжением, что может создать угрозу безопасности для вас и окружающих. Профессионалы по гаражным воротам обучены правильным методам безопасного обращения с весом и натяжением гаражных ворот, а также имеют специальное оборудование, помогающее выполнить установку гладко.
Проверки безопасности: Допустим, вы выполнили все шаги по установке гаражных ворот. На ваш взгляд, все выглядит так, как надо, и ворота гаража открываются и закрываются, когда вы используете открывалку. Однако, учитывая множество мер безопасности, добавленных к гаражным воротам, можно легко забыть о них при установке двери. Специалист по гаражным воротам проведет проверку безопасности, чтобы убедиться, что все меры безопасности работают должным образом, чтобы предотвратить будущие повреждения или травмы от гаражных ворот.
Гарантия: В зависимости от условий гарантии производителя на ваши гаражные ворота может не распространяться гарантия на повреждения, возникшие в процессе установки. Большинство компаний, занимающихся установкой гаражных ворот, предоставляют гарантию на установленные гаражные ворота.

Кроме того, вам не нужно покупать гаражные ворота у монтажной компании, чтобы получить их услуги по установке. Учитывая текущее состояние отрасли гаражных ворот с увеличенным сроком поставки, клиентам имеет смысл покупать гаражные ворота в крупных магазинах, где они могут быстро получить свои гаражные ворота.

Даже если вы приобретете ворота для гаража в другом месте, вы все равно можете рассчитывать на то, что сервисная служба Cornwell Door Service установит их для вас. Когда вы работаете с нашими профессиональными установщиками гаражных ворот, вы знаете, что ваши гаражные ворота установлены правильно.

Если вам нужна помощь в установке гаражных ворот, доверьтесь профессионалам компании Cornwell Door Service

Установка новых гаражных ворот может быть опасной для домовладельцев, не имеющих опыта работы с проектами такого типа, и для обеспечения надлежащей безопасности и установки гаражных ворот вы всегда можете довериться одному из профессионалов в Cornwall Door Service.
