Подъемные ворота для гаража сделать самому своими руками: чертежи, изготовление, материалы, установка

В условия небольшого пространства перед гаражом на выручку придут подъемные ворота. Их конструкция предусматривает подъем створки под потолок. Это гораздо удобнее, нежели обычные распашные варианты. Конечно же, подобных конструкций от различных производителей очень много в магазинах. Но можно изготовить подъемные ворота для гаража своими руками. Обойдется это гораздо дешевле, нежели приобретение уже готовой конструкции. А установка автоматического привода позволит дистанционно управлять воротами.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

Виды ворот

Подъемные ворота разделяют на два вида:

Подъемные секционные. Полотно ворот состоит из нескольких частей, которые соединены между собой жесткой конструкцией. По мере поднятия они изгибаются и собираются. При опускании собранные секции расправляются и выравниваются в исходное (ровное) положение.

Поворотные. В отличие от предыдущего вида, в данном случае основное полотно ворот не способно подвергаться деформации. Принцип их действия заключается в том, что поднимется створка по изогнутой траектории. При этом верхняя часть незначительно углубляется внутрь. Оставшаяся часть створки поднимается снаружи.

Установка гаражных ворот с подъемным механизмом в двух случаях происходит практически одинаково. И выполнить ее можно самостоятельно.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

Есть возможность установить механизм для автоматического подъема.

Подходят для установки не только одинарных, но и двойных гаражей.

Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

Монтаж ворот возможен только в проемы прямоугольной формы.

Установка требует определенных знаний.

Ворота поднимаются вверх, за счет чего уменьшается высота проема.

Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Устройство ворот и принцип их действия

Основными элементами конструкции, которые несут нагрузку, являются рама, направляющие и механизм для перемещения полотна. Открываются ворота в автоматическом (с помощью дистанционного управления) или ручном режиме.

К нижней части створки закреплены рычаги. В верхних торцах имеется еще две направляющие, по которым движутся ролики. С помощью этих элементов происходит подъем створки. Для этого необходимо лишь потянуть за ручку, которая расположена снизу полотна. Сложностей с этим не возникает, так как на помощь приходят пружины, находящиеся в растянутом состоянии. Схему подъема створки можно увидеть на картинке выше.

Механизмы подъема

Подъемный механизм может быть двух видов:

Рычажно-пружинный. Это наиболее популярный у владельцев гаражей механизм. Он отличается простотой конструкции и надежностью. Изготовление металлических ворот с подобным механизмом предполагает точное регулирование пружин, точную установку направляющих (по которым позже будут двигаться ролики).

Если створка обладает большим весом, предпочтение отдают механизму с противовесом. В таком случае используется лебедка. С одной стороны закреплен противовес, который с помощью троса соединяется с другим краем створки.

Выбор подходящего механизма производится с учетом конкретной ситуации.

Подготовительные работы

Прежде чем изготавливать и устанавливать подъемные ворота для гаража своими руками необходимо провести подготовительные работы.

Поверхность стен и потолка должна быть ровной, чтобы направляющие установились без наклонов. Любая пыль при попадании на ролики или направляющие может нарушить работу всего механизма. Поэтому все строительные и отделочные работы внутри гаража должны быть завершены. Это не касается пола. Связано это с тем, что рама заходит внутрь минимум на 2 сантиметра. Поэтому завершить строительство пола необходимо будет уже после того, как установка гаражных ворот будет произведена.

Проем должен быть готов к установке рамы ворот. По нему производятся основные расчеты. Поэтому нужно знать его габариты. Размеры, необходимые при строительстве ворот, описывает чертеж подъемных ворот для гаража на картинке ниже.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

Деревянные бруски 120х80 мм для коробки;

Бруски из дерева 100х100 мм для потолка;

Штыри из металла для закрепления конструкции;

Металлические уголки 35х35х4 мм для изготовления рамы;

Уголки из металла 40х40х4 мм для рельс;

Швеллер 80х45 мм;

Пружина с внутренним диаметром 30 мм;

Металлический прут диаметром 8 мм;

Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Этапы строительства

Ворота из профтрубы изготавливаются в соответствии со следующими этапами:

Подготовка и сбор рамы;

Установка роликов;

Изготовление створки;

Крепление дополнительных элементов.

Эти этапы поясняют, как сделать подъемные ворота самостоятельно. Далее рассмотрим каждый этап подробно.

Изготовление рамы

Основой, на которой будут крепиться ворота, является рама. Именно на ней будет лежать большая часть нагрузки всей конструкции. С ее изготовления и начинается работа.

В списке необходимых материалов указаны деревянные бруски. Это наиболее простой и экономичный вариант. Их можно заменить металлической конструкцией, что будет более надежным вариантом. Но выбор каждый делает сам. На процесс монтажа это практически не влияет.

Из брусков собирается коробка. Для их соединения используют металлические уголки или пластины. Нижняя планка должна быть заглублена в пол минимум на 2 см. Это необходимо учитывать в процессе сборки. Когда коробка скручена (в случае с металлом – сварена), проводят ее контрольную проверку. Ее ставят в проем и проверяют положение по вертикали и горизонтали. Если рама стоит правильно, ее крепят анкерами (металлическими штырями) длиной от 30 см. Их берут из расчета 1 штырь на 1 погонный метр.

После этого устанавливают горизонтальные направляющие, которые находятся под потолком.

Установка роликов

Когда рама установлена, можно приступать к креплению кронштейнов для роликов. Чтобы ворота не цеплялись, верхние кронштейны крепятся немного глубже, чем нижние. Наглядно это можно увидеть на картинке ниже. Для крепления рельс используют болты. На данном этапе очень важно точно вымерять уровень.

На краях рельс устанавливаются фиксаторы. Они будут удерживать ролики, тем самым держа полотно в открытом (закрытом) положении.

Подготовка створок

Сам щит, который будет служить створкой ворот, может изготавливаться из различных материалов. Но, так как он будет обеспечивать надежность защиты гаража, подвергаться внешним климатическим влияниям, лучше выбирать более устойчивые материалы. Это могут быть следующие варианты:

Каркас из деревянных брусков, обитый снаружи металлическим листом;

Использовать цельный металлический лист;

Раму из металлический профилей обшить металлом.

В качестве финишного (наружного) слоя может быть что угодно, даже пластик. Для защиты от мороза щит может быть обит слоем утеплителя.

Чтобы ворота из профтрубы не открывать каждый раз полностью, в щите можно сделать калитку. Через нее можно будет входить (выходить), не используя всю конструкцию полностью. Некоторые владельцы гаражей предусматривают в створке еще и окно. При необходимости, установить его несложно.

Когда щит готов, его устанавливают на направляющие и проверяют работоспособность механизма.

Дополнительные элементы

Монтаж ворот завершается установкой дополнительных элементов. К ним можно отнести ручки, замки, щеколды для фиксации ворот.

Ручки необходимы для того, чтобы открывать (закрывать) ворота было удобнее. При их наличии не нужно цепляться за край створки. Удобнее, если ручки расположены снизу щита. Причем как снаружи, так и изнутри.

Если ворота оснащены калиткой, то внутри можно сделать щеколду. Это позволить обезопасить свое имущество. Такой прием позволит открыть створку только изнутри. К такому же решению можно прибегнуть, если гараж пристроен к дому и их соединяет дверь.

Если гараж стоит отдельно и калитки нет, необходимо предусмотреть замки. Если нет возможности купить специальные, то можно повесить обычные. Делают это с помощью дужек, которые крепятся на полотне и наружной стороне вертикальной рамы.

Изготовление металлических ворот с подъемным механизмом завершается внешней отделкой конструкции. Их обрабатывают защитными средствами, красят, крепят отделочные материалы.

Система автоматизации

Автоматический привод можно установить на подъемные ворота для гаража. Цены на всю конструкцию от этого увеличатся. Но и уровень комфорта значительно повысится. Не нужно будет открывать (закрывать) ворота вручную. Все можно будет сделать с помощью дистанционного управления. При этом важно подобрать такой тип привода, чтобы к нему подходили ваши подъемные ворота для гаража. Цены на них находятся в диапазоне 300-800 евро.

Установить привод не составит особых проблем. В инструкции указана распиловка контактов, которой нужно будет следовать. Пример привести сложно, так как стандарты подключения у каждого производителя свои.

Подключив систему автоматического открывания, подъемные ворота, изготовленные и установленные своими силами, не будут отличаться от заводских. Это даст возможность управления дистанционно, с помощью пульта управления.

Так, выполнив несколько несложных этапов, можно получить подъемные ворота для гаража. Кроме существенной экономии денежных средств, это повлечет еще и массу других преимуществ. Подобная конструкция экономит пространство. Ворота не требуют свободного места перед гаражом как в случае с распашным вариантом. Они занимают место под потолком, которое в других ситуация не используется. Самостоятельный выбор материалов для изготовления конструкции позволит сделать все в соответствии со своими взглядами и требованиями. Дополнение устройства автоматическим приводом повысит уровень удобства при использовании ворот.

чертежи гаражных секционных откидных ограждений, самодельных гаражных ворот

Удобство гаража для автомобиля не в последнюю очередь определяется его въездными воротами, которые должны обеспечивать безопасность автомобиля и закрываться легко и надежно. В наше время можно заказать или сделать самому несколько вариантов автоматических конструкций. Далее рассмотрим, как сделать гаражные ворота своими руками.

Особенности

В отличие от распашных конструкций, которые в большинстве случаев имеют 2 распахивающиеся наружу створки, подъемные ворота имеют секции или створки, поднимающиеся вверх. Их принцип работы разный в зависимости от типа – секционные, поворотные или рольставни. Сама конструкция, включающая в себя различные элементы: раму, направляющие, ролики, подъемный механизм, намного сложнее, чем у простых распашных ворот.

Но затраты на монтаж и материалы полностью компенсируют надежность и удобство при регулярном использовании такого гаража.

Имея готовый гараж с прямоугольным въездным проемом, вы легко сможете построить подъемные ворота своими руками. Для монтажа потребуется стандартный набор строительного инструмента, материалы для створок, направляющих и корпуса. Достаточно запастись терпением и включить немного смекалки, чтобы буквально за несколько дней, не торопясь, соорудить надежную и удобную конструкцию таких гаражных ворот.

Достоинства и недостатки

Прежде чем решиться построить гаражные ворота с подъемным механизмом, необходимо взвесить все их плюсы и минусы.

Опытные мастера отмечают следующие преимущества таких систем:

Экономия свободного места. В отличие от распашных ворот, которым требуется внешнее пространство для открытых створок, накладные ворота используют пространство внутри потолка.
Пользоваться ими намного удобнее, особенно если они снабжены подъемным механизмом, то никаких физических усилий не требуется вообще.
Подъемно-секционные ворота надежно защищают гараж от взлома.

Для таких конструкций можно использовать разные виды отделки и декора.

Подъемные ворота можно использовать для одинарных и двойных гаражей.
Двери бесшумно открываются и закрываются.

Стоит обратить внимание на недостатки подъемных ворот:

Основным недостатком является сложность конструкции и монтажа. Если установку полностью заказывать специалисты, то это будет дорого. Если вы делаете монтаж своими руками, то нужно внимательно изучить чертежи, закрепить все элементы аккуратно, под уровень, ведь даже небольшая ошибка может привести к тому, что весь механизм выйдет из строя.

Полностью открытые ворота занимают свободное место вверху проема и внутри гаража под потолком.
Механизмы таких ворот рассчитаны на определенную нагрузку, поэтому створки и корпус нельзя перегружать, например, при утеплении.
Подъемные ворота устанавливаются только в прямоугольный гаражный проем.

Если владелец гаража учел все эти особенности, то можно приступать к установке. Но сначала нужно определиться с типом гаражных ворот.

Просмотры

Наиболее распространены 3 вида самодельных подъемных конструкций:

подъемно-поворотные или щитовые:
секционный;
рольставни.

Подъемно-поворотные гаражные ворота наиболее защищены от взлома благодаря цельной конструкции створки. В открытом состоянии поднимается вверх, поворачиваясь на 90 градусов и принимая горизонтальное положение. Их механизм может быть рычажно-шарнирным или противовесовым. Первый вид на рычаги представляет собой простейшие конструкции, обеспечивающие плавное и плавное перемещение створки в горизонтальное положение.

Ворота с противовесом лучше всего подходят для тяжелых створок.

Подъемно-поворотные конструкции состоят из рамы (обычно металлической), направляющих, по которым движется рама, пружинного механизма или противовеса с лебедкой.

Подъем можно осуществить вручную с помощью ручки в нижней части корпуса. Делается это легко благодаря растянутым пружинам встроенного механизма. Усовершенствовать этот механизм можно, подключив электропривод, тогда подъем и опускание створки производится простым нажатием кнопки.

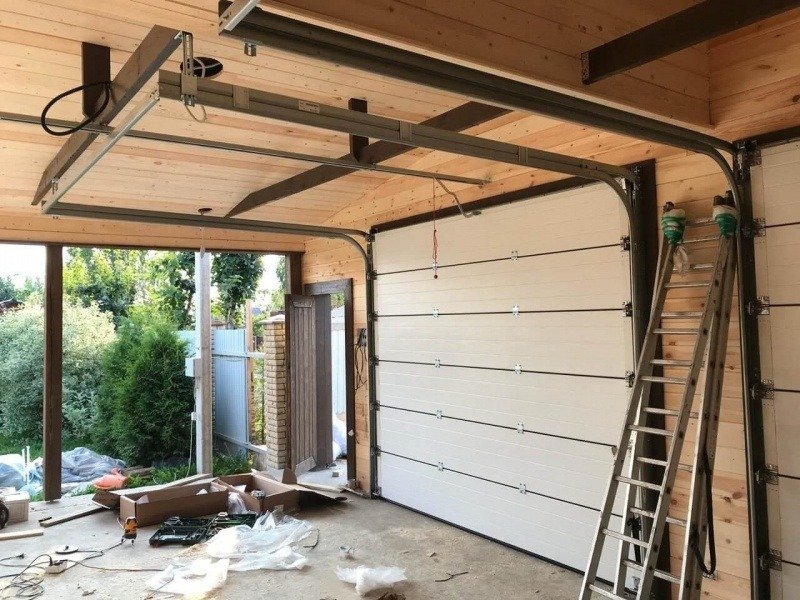

Полотно подъемно-секционных ворот собирается из нескольких полотен шириной до 50 см, которые соединяются между собой навесными петлями. При подъеме эти панели (также называемые ламелями) перемещаются по направляющим на роликах. Движение обеспечивается пружинным механизмом, барабанами и тросами. Эта конструкция напоминает сэндвич-панели, используемые в строительстве.

Механизм гаражных роллет такой же, как у роллет в торговых центрах. Откидные ламели у них уже, чем у подъемно-секционных типов; при открывании они поднимаются и закручиваются в специальную коробочку небольшой ширины. Поэтому у этого типа есть явное преимущество – экономия места внутри гаража. В этом случае нет необходимости монтировать длинные рейки под потолком.

Материалы для рамы, рамы и направляющих подъемных ворот обычно изготавливаются из металла, но лучше всего подходит нержавеющая сталь. Короб можно сделать из толстого деревянного бруса или металлических уголков. Цельнолитые двери такой конструкции могут быть выполнены в виде листа досок в металлическом каркасе. Снаружи их часто обшивают листовым металлом.

Для сохранения тепла в гараже зимой внутрь можно зашить утепляющие материалы: листовой пенопласт или минеральную вату.

Коробка покрывается антикоррозийной грунтовкой, затем красится в 2 слоя алкидной или водостойкой эмалью. Откидной щит лучше всего покрыть оцинкованной сталью или алюминием.

Ламели секционных или роллетных ворот обычно также изготавливаются из оцинкованной стали или алюминия; внутри листов можно разместить теплоизоляционный материал. Поверхность таких панелей может быть любого цвета – на вкус владельца. Подвижные элементы конструкции — ролики, муфты, изготавливают из пластмассы или легких металлов, направляющие — из нержавеющей стали или других материалов, не подверженных коррозии.

Автоматика открывающихся с помощью электропривода ворот значительно упростит использование гаража. Многие водители не хотят возиться с тяжелыми дверями, особенно когда на улице мороз или проливной дождь. Для любой конструкции и механизма можно подобрать электродвигатель соответствующей мощности, который будет использовать ток от бытовой электросети.

Автоматические подъемные ворота бывают нескольких типов.

Наиболее распространенные схемы, которые легко сделать самому:

механизмы, устанавливаемые на дверное полотно;
закрепляется на направляющих;
устанавливается на боковые стойки.

Возможен заказ готовой конструкции, которая уже будет включать в себя автоматический привод на подъем, такими, например, оснащены многие рольставни с ламелями из оцинкованной стали.

В этом случае после покупки вам останется только правильно установить их на гаражный проем и подключить электропривод к сети.

Производство

Для изготовления простых подъемных гаражных ворот можно использовать готовые эскизы и расчеты, лишь немного подгоняя их размеры в соответствии с вашим помещением. Есть много примеров решений загородных домов, содержащих чертежи и подробный отчет с необходимыми инструментами и материалами.

Перед изготовлением самой конструкции с подвижным механизмом нужно убедиться, что проем, прилегающие стены и потолок способны выдержать его вес. Для этого нужно выбрать прочные и плотные потолки без пустот и надежные системы крепления. А само помещение должно быть защищено от влаги и других природных факторов, которые могут повредить работе ворот.

Выбрав подходящий тип и примерный проект будущих откатных ворот, делаем чертеж с точными размерами, на основании которого рассчитываем количество необходимых материалов.

Для прочного и долговечного каркаса подъемно-гаражных ворот наиболее подходят металлические профили размером 40х20 мм и толщиной не менее 2 мм. Поперечные и горизонтальные крепления для конструкции можно сделать из профилей 20х20 мм. Направляющие ворот чаще всего изготавливают из швеллеров шириной до 20 см, в зависимости от чего выбирают и размер роликов.

Рычажно-шарнирная коробка может быть изготовлена из металлического уголка или бруска. Детали необходимой длины вырезаются по размерам в созданном чертеже.

Сами ролики, пружины и весь навесной механизм обычно приобретаются в готовом виде. Их подбирают по размерам направляющих. Остальные детали можно легко изготовить самостоятельно, используя сварочный аппарат и болгарку.

Для изготовления ворот и их установки в гаражный проем потребуются следующие инструменты:

сварочный аппарат;
болгарка с отрезными кругами по металлу;
;
;
уровень;
рулетка, карандаш.

фото

Для крепления необходимо использовать металлические анкеры или дюбель-шурупы, подходящие для данного веса конструкции.

Если для крепления металлического уголка вы планируете использовать анкерные болты, то вам необходимо подготовить набор соответствующих ключей.

Крепление

Перед тем, как установить подъемно-воротную систему самостоятельно, необходимо убедиться, что проем, на который они устанавливаются, имеет идеально ровную поверхность: строго вертикальный и горизонтальный уровень, прямые углы. Несущий короб – важнейший силовой элемент таких ворот, поэтому к его изготовлению нужно отнестись максимально внимательно.

Если для коробки выбран металлический уголок, то ширина его полки должна быть в 1,5 раза больше толщины створки. После того, как все детали отмерены и отрезаны, их крепят к гаражному проему анкерными болтами и надежно затягивают. Для изготовления короба также можно выбрать деревянные брусья размером сечения 100х50 мм, которые необходимо закрепить на саморезы 100 мм.

Цельная рама распашных ворот должна быть собрана на ровной горизонтальной поверхности. После того, как металлические профили нарезаны на нужную длину, их проверяют угольником и слегка прихватывают сваркой. Далее еще раз проверьте правильные углы и размеры, в том числе по диагонали, прикрепите угловые косынки и поперечные ребра жесткости, затем полностью сварите конструкцию.

После сварки рамы ее необходимо зачистить болгаркой в местах стыков от заусенцев. Затем покрывается антикоррозийным раствором и красится. Внутри металлических профилей вшиты плиты с теплоизоляцией, снаружи обшиты листовым металлом. Кронштейны с подвижными роликами крепятся к верхним углам рамы.

После этого к потолку крепятся направляющие для будущей створки. Их также следует монтировать максимально ровно, перепроверив горизонтальный уровень, параллельность и перпендикулярность дверному проему. Затем створку временно устанавливают в проем, чтобы отметить место крепления рычажно-пружинного механизма.

После проверки работы ворот и беспрепятственного движения створки по направляющим ее снимают, монтируют пружины и регулируют их. В последнюю очередь по периметру рамы крепится резиновый уплотнитель для заделка швов и доводчик, установлен дверной замок и ручка открывания.

При тщательном и правильном монтаже, а также надежной защите от влаги ворота с подобной конструкцией могут прослужить не один десяток лет. А их ремонт можно ограничить только смазкой подвижных частей механизма, рычажной системы, опорных роликов и заменой резинового уплотнителя. Для профилактики смазывание можно проводить каждый сезон, а наружную резиновую прокладку перед наступлением холодов можно смазать силиконом для защиты от замерзания.

Для внутренней теплоизоляции таких ворот можно использовать различные материалы, которые применяются и для утепления стен: минеральную вату, пенопласт или пенополистирол. Последние два более эффективны, так как не дают усадки со временем, но могут быть пожароопасными, поэтому лучше выбирать негорючие виды.

Красивые примеры

Есть много красивых проектов подъемных ворот, их конструкции позволяют сделать любой впечатляющий дизайн. Стоит рассмотреть несколько хороших примеров.

Не только красивый, но и удобный пример просторного гаража на две машины, для каждой из которых есть отдельный вход. Ворота оснащены дистанционным управлением для открывания. Несмотря на то, что раздвижные рольставни подходят только для прямоугольных проемов, здесь архитекторы проявили фантазию и спроектировали фигурную арку.

Единая цветовая гамма для внешней отделки гаража и створок подъемных ворот. Для обшивки могут использоваться различные материалы: листовой металл с покрытием, пластик или фанера.

Простой, но очень стильный вариант дверей разной ширины на две машины. Здесь для ставней используются шторы, легкие и занимающие мало места в сложенном виде.

Гаражные ворота с отделкой под дерево в сочетании с остальным интерьером смотрятся очень шикарно.

Если полотно ворот цельное, то снаружи можно сделать эффектную облицовку под массив благородного дерева. Качественные панели выглядят как часть средневекового замка; сложно представить, что механизм полностью автоматический.

Простой, но красивый вариант роллет из дешевых материалов. Это недорого и быстро устанавливается.

Легкие подъемные ворота, встроенные в садовый забор, могут заменить двустворчатую калитку. С таким проектом вы сможете припарковать пару автомобилей на своем загородном участке и они будут надежно скрыты от проезжей части.

Посмотрите видео мастер-класс по изготовлению ворот.

Комментарий успешно отправлен.

Рекомендуем прочитать

Я сделал ворота для собак в гараж, потому что не нашел хороших

Моя собака Брамбл любит тусоваться в моем подвальном гараже, а мне нравится работать со свежим воздухом, проникающим через открытые дверцы эркера. Я хотел каким-то образом удержать ее от побега к ручью, не закрывая дверь все время, поэтому я начал искать собачьи ворота размером с гараж. Они существуют, но все, что я находил, были очень дорогими, уродливыми или не подходили для удержания моей тактической австралийской овчарки. Поэтому я попытался сделать свой собственный.

The Drive и его партнеры могут получать комиссию, если вы покупаете продукт по одной из наших ссылок. Подробнее.

Брамбл на самом деле не чистокровная австралийская овчарка, так как ее отец крупный золотистый ретривер. Так что она не только удивительно умна, но и довольно быстро поднимается в весовых категориях. Все это говорит о том, что ее трудно сдержать.

Эндрю П. Коллинз

Она родилась в январе и переехала к нам через пару месяцев. Вначале мы загнали ее в переносную загон-загон от Home Depot. Это работало достаточно хорошо, но вскоре ее пушистое тело начало занимать слишком много квадратных метров, отведенных загону. Ах да, и она научилась перелезать через забор — вот настоящая причина, по которой нам пришлось его убрать.

Тем временем приближается лето, так что у меня на повторе дискография Клинта Блэка, шипящая решетка радиатора на парковочной площадке, и я хочу, чтобы Брамбл мог бездельничать в пустом отсеке, пока я возюсь с машинами.

Моим первым желанием было погуглить «гаражные ворота для собак», что на момент написания этой статьи дало неутешительные результаты. Есть Buddy Gate, который выглядит идеально, но он стоит 319 долларов и его нет в наличии. Варианты Amazon были либо дорогими коммерческими предложениями, либо слишком слабыми, чтобы выдержать мою собаку. Увидев все это, я подумал о ручке, которую мы снимаем с производства, и решил, что могу ее настроить. Почему бы не вырезать кусок и не натянуть его на дверь гаража?

Впервые в моей карьере изобретателя случайных предметов домашнего обихода реализовать здесь было на самом деле проще, чем придумать.

Эндрю П. Коллинз

Мне не нужно было резать ручку; удерживающие зажимы, скрепляющие панели, разошлись плоскогубцами. Бум, длина забора у меня была шириной с ворота гаража. Естественно, я включил дверную секцию загона для собак, чтобы мой новый барьер мог оставаться на месте, пока люди могли проходить через него. Маленькая дверца на самом деле является важной особенностью, если вы думаете сделать что-то подобное самостоятельно — стена должна быть довольно высокой, чтобы удерживать умную собаку внутри, поэтому перемахивать ногой каждый раз, когда вы хотите пройти, было бы больно. . Я знал, что мне нужно установить забор особенно высоко, так как главная причина, по которой мы сняли его с эксплуатации в качестве загона, заключалась в том, что Брамбл придумал, как его масштабировать.

Если вам когда-нибудь понадобится установить вещи симметрично с двух сторон гаражных ворот, используйте горизонтальные углубления, чтобы отметить высоту.

После нескольких кругов вокруг Williams Lumber, моего любимого местного соединения скобяных изделий, я решил, что болты с кольцами будут входить в раму двери гаража, а большие карабины могут цеплять забор за болты. С болтами, просверленными в раме, я подумал, что черт возьми, забор все еще был на несколько дюймов дальше… только чтобы понять, что мне вообще не нужны болты. У моей гаражной двери был небольшой зажим именно на той высоте, где я хотел повесить забор!

Этот метод соединения будет работать, если вы хотите быть точным в том, где вы подрезали свой забор. Просто убедитесь, что все ваши соединения могут достичь.

Если вы попытаетесь построить что-то подобное для своей собаки, вам придется самостоятельно рассчитать, какой высоты это сделать. Поднимите его слишком сильно, и собака будет извиваться прямо под ним. Но если вы просто позволите ему коснуться земли, некоторые животные смогут перепрыгнуть через него.

«Если это глупо и работает, то это не глупо.» -Древняя поговорка.

В конце концов, все, что мне действительно было нужно, это несколько зажимов, чтобы удерживать забор. Черт, пластиковые стяжки подойдут, если ты не против перерезать их каждый вечер перед тем, как закрыть дверь. Я думаю, что этот проект выглядел довольно элегантно для своей простоты, но прежде чем я отправлюсь с этим шоу в дорогу, я должен сделать оговорку, что я все еще не верю, что мой забор на 100% защищен от австралийцев, и вы тоже не должны.

Я дал своему приспособлению для забора один тест, и он прошел, но с трудом.

Пока Брамбл околачивался в гараже, я зажег свой «Вебер» на стоянке сразу за входной дверью и приготовил котлету для гамбургера, которую нашел в морозилке. После некоторого хождения и хныканья она несколько раз просовывала морду под забор, наконец, пытаясь армейским ползком выползти на свободу.
