Как делается печка для гаража своими руками

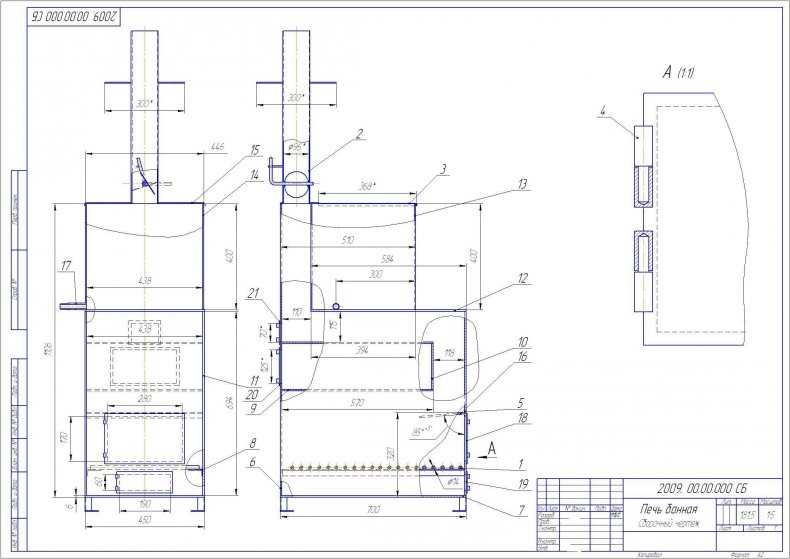

Чертеж буржуйки своими руками

Владельцы дач и коттеджей достаточно часто прибегают к отоплению гаража при помощи различных самодельных обогревателей. Особенно этот вопрос актуален для зимнего периода. Ведь слишком низкая температура воздуха создает некомфортные условия для работы, например, мелкого ремонта машины или ее технического обслуживания. Простой выход — сделать своими руками печку для гаража, чертежи которой можно найти как на специализированных сайтах, так и в технической учебной литературе.

Еще одним аргументом в пользу обязательного обогрева является то, что холодный воздух оказывает неблагоприятное воздействие на автомобиль, тем самым сокращая период его эксплуатации.

В помещении следует поддерживать температурный режим в пределах +5 градусов. В противном случае двигатель будет запускаться с большим трудом, а антифриз попросту замерзнет. Столкнувшись с подобными проблемами, владелец транспортного средства приходит к мысли, что ему требуется печь для гаража. Ее можно приобрести в магазине или же соорудить по чертежам своими руками.

Содержание

  1. Как правильно выбрать печку?
  2. Особенности конструкции печи на «отработке»
  3. Этапы сооружения печи
  4. Последний штрих
  5. Заключение

Как правильно выбрать печку?

Перед тем как приобрести наиболее подходящий вариант отопительного прибора, владелец гаража должен определить промежуток времени, в течение которого будет обогреваться его автостоянка.

Важно! Если здание располагается отдельно, то в нем обязательно нужно смонтировать индивидуальную систему отопления, а также систему вентиляции и дымоотведения.

В гараже можно установить котел, функционирующий на жидком, твердом или газовом топливе. Такое устройство обладает большим КПД, к тому же оно доступно по стоимости. Главное условие, которое предъявляется к подобным изделиям — это мобильность и безопасность использования.

Электрические приборы представляют собой недешёвый способ обогрева, но владелец гаража может подобрать себе изделие с необходимой мощностью, чтобы максимально сэкономить на отоплении. Также в качестве отопительного устройства можно использовать печь, работающую на машинном масле, то есть на отработке.

Наиболее популярными разновидностями печей для отопления гаража являются:

Схема буржуйки
  • Булерьян. Это довольно дорогое по стоимости оборудование, которое функционирует по принципу конвертерного сжигания топлива. В его качестве для агрегата можно использовать дрова, торф, уголь или любые отходы древесины, кроме газообразных и жидких веществ. Однако подобный агрегат требует устройства дымохода с качественной теплоизоляцией. Да и само изготовление такой печи по силам лишь специалистам.
  • Буржуйка — самый компактный, дешевый и удобный вид печи, которую можно без труда сделать своими руками, предварительно выполнив правильный чертеж. Ее основное достоинство заключается в демократичной стоимости всех составляющих, которые без труда собираются в надежную и простую отопительную конструкцию. Но буржуйка при всей ее дешевизне требует постоянного контроля и отличается повышенной пожароопасностью.
  • Самый дешевый вариант обогревателя для гаража — это изделие, созданное собственными руками. Наиболее эффективной и экономной печью станет агрегат, функционирующий на «отработке», то есть на машинном масле, оставшемся после его смены в двигателе.

Особенности конструкции печи на «отработке»

Принципиальная схема на отработке

Изготавливается такой тип печи по простой схеме — без форсунки и капельницы, поэтому от мастера не требуется ни особых знаний, ни умений в таком деле. Главный плюс агрегата — одновременное решение с его помощью нескольких вопросов:

  1. Обеспечивается эффективное отопление помещения.
  2. Печь при правильном расчете и изготовлении практически не дымит и не загрязняет воздух.
  3. Владелец экономит на эксплуатационных расходах, так как для отопления требуется или дешевое, или вовсе бесплатное отработанное топливо.
  4. Доступность источников горючего — можно использовать трансмиссионное, машинное или трансформаторное масло.

Конструктивно такая печь состоит из двух емкостей, которые между собой соединяются при помощи перфорированной трубы с большим количеством отверстий. Желательно, чтобы схема конструкции имела следующие технические характеристики:

Оборудование в гараже
  • Вес в пределах 30 кг.
  • Вместимость в пределах 12 литров.
  • Размеры в среднем 70x50x35 см.
  • Расход отработки в пределах 1 литр/ час.
  • Сечение вытяжки — 105 сантиметров.

Конструкция довольно проста, поэтому от владельца не требуется особой подготовки. Изначально нужно договориться с соседями по гаражу и установить на территории емкость для сбора отработки. Она должна быть обязательно из металла толщиной не менее 3 мм.

Для самой печи вам понадобится:

  • Стальная труба.
  • Две емкости.
  • Металлический уголок.

Важно соблюдать толщину выбираемого материала — она должна быть не меньше 4 мм. Температура горения доходит до +700–900 градусов, и более тонкий металл быстро прогорит. В качестве емкости можно использовать, например, корпус старого компрессора от пришедшего в негодность холодильника советского образца, а также небольшой старый пропановый баллон.

Этапы сооружения печи

Резка по металлу

Процесс создания печи на «отработке» для гаража состоит из следующих этапов:

  • Установите нижнюю емкость на ножки. Для этого изготовьте детали высотой 20 сантиметров из металлического уголка, уложите емкость горизонтально и приварите к ней ножки.
  • При помощи сварки прорежьте посредине нижнего корпуса отверстие, приварите трубу в вертикальном положении и соедините 2 емкости. Печи, которые делаются своими руками, рекомендуется выполнять из 2-х частей, чтобы верхняя емкость была съемной. Так удобнее чистить горелку от копоти. Нижняя емкость будет служить топкой и топливным бачком, а верхняя с соединительной трубкой — нагревательным элементом.
  • В трубе сделайте отверстия в количестве не менее 10 штук на высоте 0,5 м. При разметке главное помнить, что отверстия должны начинаться в 10 сантиметрах от корпуса печи.
  • На верхней плоскости топки подготовьте отверстие для заливки топлива и приварите крышку, благодаря которой можно будет регулировать степень нагрева помещения и мощность горения.
  • Следующий этап — приварите на верхнюю емкость патрубок.
  • В заключение соорудите вытяжную трубу длиной не меньше 4 метров и прочно закрепите ее на патрубке. Желательно сделать ее из оцинкованной стали.

По окончании изготовления печи следует ее сделать более презентабельной — покрасить смесью из силикатного клея, молотого мела и алюминиевой пудры.

Последний штрих

Простой вариант

В завершение работ нужно установить конструкцию и разжечь ее:

  • Вложите в топливный бак для растопки некоторое количество бумаги, используя нижнее отверстие печи.
  • Залейте отработанное масло в количестве примерно 1 литра.
  • Подожгите бумагу и подождите несколько минут, пока масло не начнет закипать.
  • Печь, сделанная подобным образом своими руками, очень проста в эксплуатации. После того как масло начнет гореть, достаточно время от времени подливать по 3–5 литров топлива.

Несмотря на достоинства подобных печей нужно все-таки остановиться и на недостатках. Их не так уж много, но они существуют:

  • К первому минусу можно отнести тот факт, что дымоход не должен иметь длину менее 4 метров. Кроме того, при его устройстве следует избегать горизонтального положения отдельных участков.
  • И второй недостаток — это еженедельная очистка емкости для масла и дымохода. Чтобы эти недостатки не переросли в большую проблему, необходимо делать съемную емкость и такой же конструкции дымоход.

Заключение

Печь в работе

Перед тем как приступить к созданию печи, следует просчитать все варианты, чтобы не только отопить свой гараж, но еще и сэкономить деньги на приобретении топлива. К тому же за подобной конструкцией необходимо правильно ухаживать — прочищать систему отработанного топлива, удалять налет в трубе, а перед топочной дверцей расположить негорючие материалы, покрытые листом металла. При правильном подходе даже самая простая печь, созданная умелыми руками, может сделать ваш гараж теплым и очень комфортным.

Читайте далее:

Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Содержание

  • 1 Для чего используется

  • 2 Конструкция и принцип действия

  • 3 Чертеж и схема: расчёт основных параметров

  • 4 Необходимые материалы и инструменты

  • 5 Подготовительные работы

    • 5.1 Фотогалерея: где в гараже лучше поставить буржуйку

  • 6 Как сделать буржуйку в гараж своими руками: пошаговые действия

    • 6.1 Видео: как самостоятельно сделать гаражную печку

  • 7 Особенности эксплуатации

  • 8 Чистка и ремонт

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

  • болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
  • сварочный аппарат для сварки элементов конструкции.
  • слесарный инструмент: молоток, струбцины, клещи и пр.
  • электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное.

Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот
Расположение в дальнем углу
Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

  1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
  2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 – 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
  3. колосник сваривается из прутов арматуры по схеме сетки.
  4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
  5. для устойчивости печи к днищу приваривают ножки.
  6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
  7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
  8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
  9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

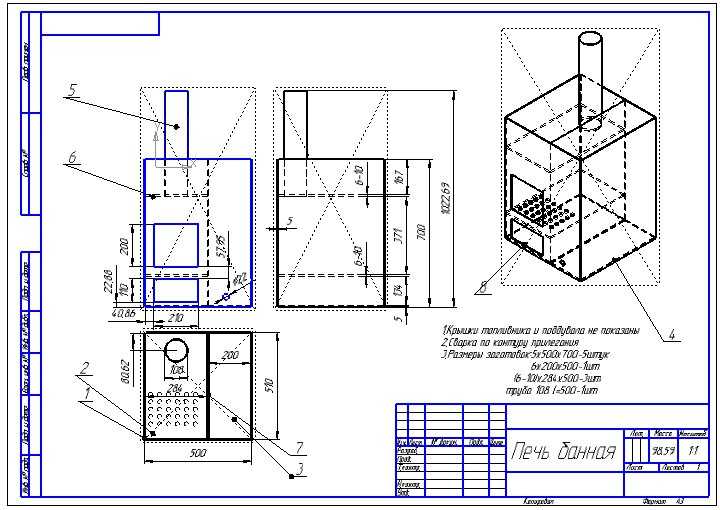

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

  1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
  2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
  3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

    Утепление дымоотводной трубы

  4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
  5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
  6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
  7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку — достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.
