На карте нашей страны практически не осталось населённых пунктов, которые испытывают проблемы с газовым снабжением. Но, несмотря на этот факт, многие домовладельцы по-прежнему пользуются проверенной временем кирпичной печкой. В современных реалиях такой выбор в первую очередь обусловлен особыми декоративным свойствами такой печи, и уникальным «домашним» теплом. Не стоит забывать и о значительной экономии, которую может обеспечить такой элемент вашего загородного дома. В этой статье мы подробно расскажем о том, как сложить печь из кирпича своими руками.

Кирпичная печь может располагаться у стены, быть встроенной в неё и даже располагаться в центре комнаты. Выбор конкретного места зависит от следующих обстоятельств:

• Печь может служить своеобразным разделителем, который сделает из одного большого помещения два маленьких. К примеру, плитка кирпичной плиты может выходить в зону кухни, в то время как задняя отопительная часть сможет обеспечивать комфорт вашей гостиной в холодное время года.
• Не стоит располагать вашу печь около внешней стены. В таком случае значительная часть производимого ей тепла будет уходить на улицу.
• Если вы решили вмонтировать печь в стену между двумя комнатами, то следует изолировать её огнеупорными материалами.
• Перед возведением печи место её установки должно быть хорошо измерено. Также следует учитывать тот факт, что фундамент должен выдаваться вперёд относительно стен где-то на 1 см.

В традиционных жилищах печь являлась неотъемлемым конструкционным элементом дома, поэтому её фундамент возводился одновременно с общим фундаментом дома, но при этом они не были прочно связаны между собой. В современных условиях вполне возможно сложить кирпичную печь уже в давно построенном доме.

В случае фундамент вашего пола состоит из монолитного бетона, то строительство печи может обойтись и вовсе без фундамента. Если в вашем доме пол состоит из деревянных стройматериалов, то обойтись без фундамента невозможно.

Содержание

1. Строительство фундамента для печи
2. Кладка печи своими руками
3. Печь из кирпича своими руками видео:

Строительство фундамента для печи

Фундамент вашей печи должен опираться на почву, поэтому в полу необходимо будет сделать проём необходимой ширины, а в земле неглубокую яму.

неглубокая яма под будущий фундамент печи

Вначале следует положить базовый слой, который рекомендуется делать из бетонной смеси с различными примесями. После полного высыхания базового слоя необходимо залить верхний слой, который также должен состоять из бетонной смеси. Его отличие заключается в том, что приготовленная смесь должна быть более жидкой. После нескольких недель полной просушки такого фундамента его необходимо выстелить слоем огнеупорного материала, например, рубероида, и разметить контуры самой кладки.

фундамент под печь в разрезе

Кладка печи своими руками

Если вы не являетесь профессиональным кладчиком печей, то класть кирпич следует только после полного высыхания фундамента. Для большей герметичности рекомендуется сначала выполнить так называемую «черновую» кладку, которая необходима для оптимальной подгонки кирпичей. После неё конструкцию следует полностью разобрать, пронумеровав при этом каждый кирпич, каждый из которых в дальнейшем займёт своё определённое место.

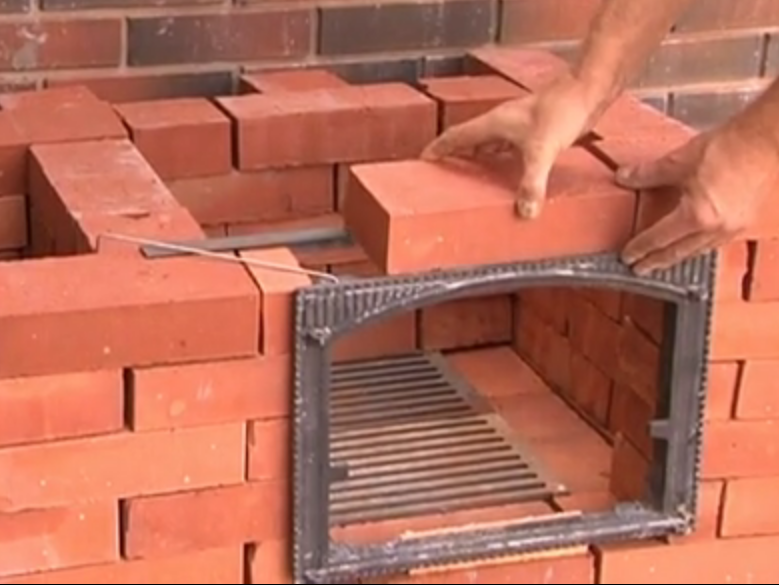

кладка печи фото

Слой раствора, на который будет осуществляться кладка, не должен превышать 7 мм, а его излишки необходимо сразу же удалять с поверхности. Чётко следите за горизонтальными и вертикальными контурами вашего сооружения, от их точности напрямую зависит качество вашей будущей печи.

классическое устройство кирпичной печи

Для выполнения дополнительных функций ваша печь может быть оборудована такими элементами как водогрейный бак или духовой шкаф. Их монтаж осуществляется после полного завершения кладки.

Печь из кирпича своими руками видео:

Самая простоя кухонная кирпичная печь-плита (подробная порядовая схема) — КЛАДКА ПЕЧЕЙ

Здраствуйте, в сегодняшней статье мы подробно опишем схему и последовательность кладки самой простой из известных мне печей размером 890х510х770 мм.  Если вы не разу не имели дело с практической стороной кладки печей, но хотите с чего то начать то эта печь подойдет для этих целей наилудшим образом, либо выберете себе один из чертежей 20 готовых печей. При соблюдении требований описаных ниже не реально в чем то ошибиться это-раз, у печи будет 100% хорошая тяга-два, печь не будет дымить-три. Кроме того она настолько мала и лехка в конструкции что при допущении ошибок( например слишком жирный глинянный раствор, или неправильный расчет прочности пола при отсутствии фундамента, что может привести к подвижности печи и дальнейшей деформации) ее всегда можно перебрать по новой за 2-3 часа работы. Вообщем практиковаться на этой печи может любой вооруженый только общей

теоретической базой кладки печей не имеющий практического опыта.

osnovaremonta.ru

В целом к особенностям этой плиты можно отнести невысокую кпд ниже 75%, невысокую теплоотдачу в 700ккал\час вызванную малым обьемом печи(всего 118 кирпичей) , малый вес около 540 кг, наличие двухконфорочной чугунной плиты и 1 прочистной дверцы.

Итак для кладки простой куххонной плиты нам понадобиться:

1. кирпич керамический полнотелый марка>М100 -118 штук;
2. глинянно-песчанный раствор-около 80 кг
3. коллосниковая решетка размером 180х250мм-1штука;
4. дверца топочная-250х180 мм-1 штука;
5. дверца подувальная и прочистная размером 140х130 мм каждая-по 1 штуке;
6. чугунная плита с 2 конфорками 720х410 мм или подобная-1 штука;
7. задвижка 130х130 мм-1 штука;
8. войлок, стальная лента, уголки по необходимости согласно чертежу.

Основой под эту печь плиту допускаеться при прочном поле выложить 1-2 слоя воилока пропитанного глинянным раствором сверху лист любой стали все это скрепляем саморезами.

Наличие отдельного фундамента не требуеться.

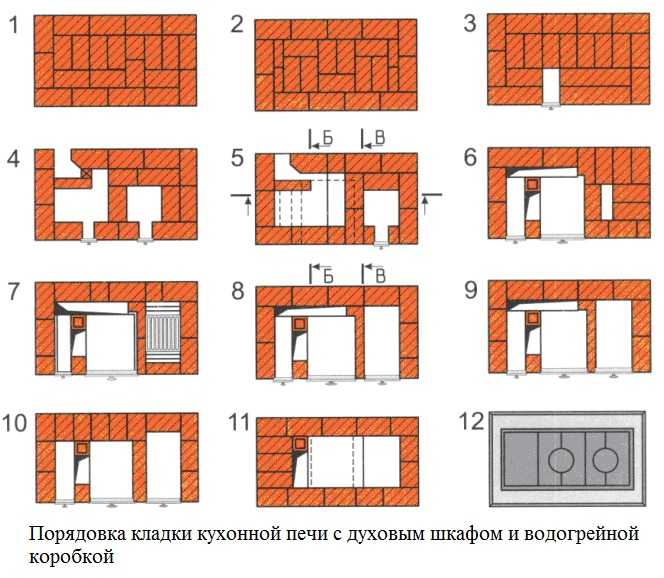

1-й ряд простая сплошная кладка полнотелым кирпичем

2-й ряд Тоже самоей что в 1 ряду, при кладке соблюдаем перевязку швов парралель диагональ и углы.

3-й ряд Выкладываем поддувало и устанавливаем дверцу 140х130 мм закрепляем по бокам 3/4 кирпичами.

4-й ряд  С левой стороны выкладываем канал  140 мм, из которого дымовые газы направляются в трубу или отопительный щиток. Напротив канала  устанавливаем прочистную дверцу.

5-й ряд Кладка как и 4-го ряда. Закрываем поддувальную дверцу , при этом образуеться отверстие 260х260 мм под установку колосника.

6-й ряд Дымовой канал сужаем до  260х260 мм, поддувало до 200 мм — это несколько больше ширины колосниковой решетки.

7-й ряд Продолжаем сужение дымового канала до 260х130 мм. Все делаем согласно чертежу кирпичи контактирующие с колосником необходимо обтесать на схеме это обозначено штрихами боковые кирпичи прийдеться немного вдавить внутрь кладки ближе к колоснику.

8-й ряд Получаем размер топливника 520х260 мм. Устонавливаем топочную дверцу

9-й и 10-й ряды В соответсвтии с порядовкой соблюдаем перевязку швов.

11-й ряд Устанавливаем чугунную питу на слабый глинняный раствор. Кирпич по периметру для большей прочности обвязываем рамой из уголка размером 30х30х4 мм

В конце удаляем остатки глиняного раствора( сопли) через прочистную дверцу, и сушим с открытыми дверцами 1-2 недели после чего присутпаем к топке сначала частичной(лучины, береста) и в дальнейшем на полную. Так же советуем ознакомиться с чертежаи других 7 кухонных плит

и двадцатки самых популярных отопительных печей России.

Если в процессе чтения возникнут вопросы пишите в комментариях отпишем неприменно.



Как построить ракетную печь: 7 чертежей

Вы здесь: Главная / Технология / 6 чертежей ракетной печи своими руками

Автор: Джефф Макинтайр-Страсбург // Последнее обновление 20 сентября 2021 г. 85 комментариев

Только что вернувшись из поездки на выходных в экодеревню Танцующего Кролика и между заседаниями правления, смог присоединиться к ежегодному открытию сообщества дом и деревенская ярмарка. Происходит много-много интересного, но одним из моих любимых (учитывая мой интерес к соответствующим технологиям) был киоск по продаже попкорна, приготовленного на ракетной плите.

фото любезно предоставлено Майклом Клайном // Flickr

Я действительно заинтригован этой красивой простой концепцией, созданной доктором Ларри Виниарски. Печь была разработана для экологически чистого приготовления пищи в развивающемся мире (где пожары древесного дыма уносят миллионы жизней, а также вносят огромный вклад в вырубку лесов), но мне кажется, что это заманчивый проект для домашнего мастера (даже с ограниченными навыками — стреляйте , я даже думаю о том, чтобы попробовать это). Когда я вернулся домой, я начал проводить небольшое исследование и обнаружил, что вокруг ракетной печи существует своего рода движение «с открытым исходным кодом»: многие люди поделились своими проектами этих сверхэффективных, сверхчистых дровяных печей.

7 Самодельная ракетная печь Планы для рассмотрения

В поисках альтернативы традиционному уличному грилю-барбекю или даже для обогрева дома (хотя бы частичного) я наткнулся на ряд чертежей, которые выглядят в высшей степени практичными для тех, кто собирается на выходные.

Очень простая ракетная печь из 16 кирпичей

Для этого требуется всего лишь сложить несколько кирпичей… хотя я предполагаю, что они должны быть сделаны из такого материала, как саман (для теплоизоляционных свойств). Что создатель печи, доктор Виниарски, собирает эту печь.

Найдите план на Youtube

Самодельная ракетная печь с одним котлом

Для этого плана вам понадобится еще несколько материалов из Исследовательского центра Апровечо, но это все равно довольно просто. С материалами, которые можно найти в доме или которые довольно доступны, этот план гарантирует, что вы будете готовы сделать печь где угодно и когда угодно.

Найдите чертежи на Youtube

Кирпичная ракетная печь «Сделай сам»

Фото предоставлено root simple

Если вас интересует что-то похожее на обычный гриль-барбекю, то этот план от Root Simple может быть как нельзя кстати. . Это немного сложнее, чем складывать кирпичи, но, вероятно, все же относится к большинству наших навыков.

Найдите чертежи в Root Simple

Нагреватель ракетной печи со стальным барабаном

Фото любезно предоставлено Я попробую

Сварка определенно выходит за рамки моих способностей, но если вы умеете обращаться с горелкой (или знаете кого-то, кто умеет), ознакомьтесь с этим Ракетная печь для отопления дома своими руками. Конечно, обязательно соблюдайте меры предосторожности, указанные автором, и примите во внимание его предположение о том, что такая печь может иметь последствия для страховки вашего домовладельца. (через Lifehacker)

Найдите планы в I Will Try

Ракетная печь из жестяных банок

Да, все еще осматриваясь, я наткнулся на еще один очень простой план ракетной печи из жестяных банок. У Джима Бонэма, снявшего это видео, есть еще одно с некоторыми обновлениями, а еще одно (более короткое) посвящено некоторым вопросам безопасности, связанным с изготовлением этой конкретной печи.

Найдите чертежи на Youtube

Ракетная печь «4 блока»

Эта даже проще, чем печь из 16 кирпичей наверху, и (на момент публикации видео два года назад) стоит чуть более 5 долларов. Хотите постоянную печь на заднем дворе, которую можно построить за пять минут? Это план, который вам нужен…

Найдите чертежи на Youtube

Знаете другие практичные чертежи ракетной печи своими руками? Дайте нам знать о них в комментариях.

О Джеффе Макинтайре-Страсбург

Присоединяйтесь к бесплатному сообществу

Мы строим место, где поселенцы могут общаться, делиться тем, что работает, и развивать свои навыки. В сообществе Вместо этого вы найдете:

👉 Бесплатная регистрация

Взаимодействие с читателями

Соберите собственную ракетную печь из цементных блоков (видео)

Итак, вы знаете, что такое ракетная печь?

Будь то самодельная или коммерчески разработанная и изготовленная, кемпинговая или уличная ракетная печь сжигает небольшое количество небольших кусочков дерева для создания и направления большого количества тепла … быстро. Они могут быть отличными кухонными плитами для таких вещей, как кипячение воды или жарка на сковороде, если вы сконструируете их таким образом, чтобы контролировать количество воздуха, втягиваемого в огонь и поднимающегося через дымоход. Чем больше воздуха, тем горячее горит огонь. Чем меньше воздуха, тем холоднее он горит.

Ее называют «ракетной» печью, потому что, если ее расположить так, чтобы воздух дул через дверцу подачи в камеру сгорания и вверх по дымоходу, она будет рычать, как ракетный двигатель. И вы будете вырабатывать невероятное количество тепла с небольшим количеством топлива.

Если вам нужна ракетная печь для кемпинга , который вы регулярно используете, или даже для кухни на заднем дворе, вот способ построить ее быстро и недорого из цементных блоков, тротуарной плитки и кирпича. Хотя вы можете быстро собрать и разобрать эту версию ракетной печи, вы не захотите носить ее с собой в рюкзаке! Для этого лучше подходят коммерческие проекты.

Материалы для самодельной ракетной печи

Вам понадобятся три цементных блока (известных как шлакоблоки или бетонные блоки), два брусчатки и кирпич. Если они у вас есть, несколько дополнительных кирпичей помогут с приготовлением пищи и контролем воздушного потока.

СМОТРЕТЬ ВИДЕО: В этом видеоролике показано, как собрать четырехблочную ракетную печь

Пошаговые инструкции по сборке ракетной печи для приготовления пищи на открытом воздухе

Нажмите здесь, чтобы распечатать пошаговые инструкции для сборки собственной ракетной печи

10 шагов к самодельной ракетной печи

1. Очистите место, где можно безопасно гореть. Помните, что конструкция ракетной печи направляет много тепла вверх, поэтому вам необходимо убедиться, что расстояние не менее восьми футов. Чем больше, тем лучше.

2. Положите один цементный блок в центр расчищенного участка одной плоской стороной вниз, другой вверх.

3. Затем поставьте кирпич ребром вверх, на одной линии и по центру центральной опоры цементного блока под ним.

4. Установите тротуарную брусчатку на ребро с обеих сторон кирпича, чтобы их края были на одном уровне с лицевой стороной цементного блока под ним. Это создает вашу камеру сгорания.

5.   Поставьте другой цементный блок дыбом перед этой камерой сгорания так, чтобы верхнее отверстие в блоке входило в нее. Здесь вы будете подливать масла в огонь.

6. Наконец, установите третий цементный блок поверх штабеля так, чтобы отверстие на конце по направлению к передней части печи служило дымоходом.

7. Поместите трут, растопку и маленькие сухие палочки в камеру сгорания и вверх в дымоход, затем подожгите их через загрузочную дверцу. Для этого очень хорошо работает паяльная лампа.

8. После того, как первоначальная загрузка сгорит, при необходимости добавьте еще топлива через загрузочную дверцу.
