Печь на отработанном масле с водяным контуром: чертежи, фото

Подробные чертежи печи на отработанном масле с водяным контуром для отопления гаража: фото печи сделанной своими руками с описанием.

Конструкция обычной печки на отработке состоит из двух камер, нижняя — это ёмкость для топлива, верхняя это теплообменник, между камерами приварена труба с боковыми отверстиями — это камера для сгорания паров кипящего масла.

Масло само по себе не горит, горят его пары, чтобы масло начало испаряться нужно в нижний бак налить масло и треть стакана бензина. Затем фитилём на палке через отверстие поджигаем бензин в бачке. Бензин сгорая выделяет тепло, масло закипает и начинает испаряться, пары воспламеняются и горят в трубе.

На рисунке показана схема печки.

Автор изготовил самодельную печку на отработке но уже с теплообменником для воды, под отопление гаражного бокса площадью 50 м².

Ёмкость котла 24 л, подключен циркуляционный насос, общая емкость всей отопительной системы 80 литров, система заполнена антифризом.

На рисунке показаны чертежи печи на отработанном масле.

Этот самый чертеж печи более крупным планом.



Процесс изготовления показан на фото.

В верхней камере предусмотрена съёмная боковая крышка для чистки сажи, на нижней камере есть отверстие с заслонкой для регулировки подачи воздуха.

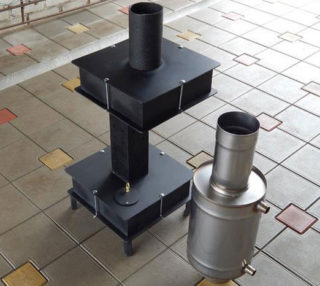

Над верхней камерой приварен бак для нагрева воды.

В нижней камере сделан выдвигающийся ящик для доливки отработанного масла.

Общий вид самодельной печи с водяным контуром, расход отработки — примерно 1 литр на час горения.

Эта самая печь с увеличенным баком.

На этом видео автор показал свою самодельную печь на отработанном масле в работе.

Автор самоделки: Александр Иванов.

Сборка печи на отработанном масле своими руками

Печь на отработанном масле – это оптимальный вариант для обогрева складских, гаражных, рабочих помещений. Результат использования такой печи сочетает в себе хороший обогрев и низкую себестоимость используемого топлива. Отработанное масло («отработка») относится к тем видам отходов, которые в больших количествах имеются на любых СТО или в гаражных хозяйствах. Такое масло сложно переработать и практически невозможно утилизировать.

печь на отработанном масле своими руками

Печки на отработанном масле как раз и являются способом повторного использования этого продукта. Любое отслужившее свой срок масло — трансмиссионное, моторное, индустриальное — может послужить в качестве топлива, на котором будут работать такие самодельные отопительные установки.

Особенности эксплуатации

Благодаря своей конструкции печь на отработке может быть изготовлена собственноручно. К несомненным достоинствам такого вида отопления можно отнести:

  • экономичность. Печки на отработанном масле экономны как в изготовлении обслуживании, так и в выборе и расходе топлива;
  • мобильность. Чертеж конструкции печи предусматривает небольшие габариты, поэтому корпус печи может быть легко демонтирован и перенесен в другое место;
  • энергонезависимость. Эксплуатация такого оборудования не связана ни с электросетями, ни с газопроводами. Оно не требует дополнительных источников питания в виде аккумуляторов и батарей;
  • конструкция масляной печки позволяет использовать ее верхнюю часть как варочную поверхность.

Дымоход

Вместе с тем существуют и некоторые проблемы, связанные с эксплуатацией отопительных печей, работающих на масле. К ним можно отнести необходимость установки высокого — до 4 метров в высоту – дымохода, а также систематическая еженедельная чистка печки от грязи и копоти.

Необходимые материалы

Для того чтобы собрать печь на отработке своими руками, не нужно покупать новые металлические изделия. Можно использовать металлолом, который есть почти в каждом гараже. Например, прототипом для изготовления топочной камеры может служить корпус компрессора от холодильника или любой старый баллон.

Самодельная печь на отработке

Так же понадобятся две тонкостенные трубы длиной около 4 м и диаметром в 8-10 см. Они будут играть роль основного и дополнительного радиаторов. Еще одна труба нужна для вытяжки. Приблизительный чертеж однокамерной масляной печи приведен ниже:

Чертеж однокамерной масляной печи

Технология изготовления (одна камера)

В процессе работы печи на отработанном масле должны находиться в вертикальном положении. Для этого требуется изготовить ножки – для этого подойдут куски труб или уголки. Одинаковые куски металла длиной около 20 см нужно приварить к корпусу будущей печки. После этого устанавливаем самодельный отопительный прибор в вертикальное положение.

Отверстие для вытяжки

В верхней части печки прорезаем отверстие для вытяжки. По размерам оно должно соответствовать радиусу подготовленной трубы.

Небольшой вырез можно попробовать рассверлить болгаркой, а отверстие большего диаметра лучше выполнить сварочным аппаратом.

Труба для вытяжки

Привариваем трубу для вытяжки. В корпусе трубы делаем отверстия. Для этой работы можно использовать болгарку с отрезным кругом. Отверстия делают на расстоянии 10 см от корпуса и высотой до 0,5 м. В этой же трубе на расстоянии одного метра делаем врез второй трубы – для дополнительного радиатора. Эту работу можно выполнить сварочным аппаратом. Дополнительный радиатор располагается параллельно полу, вдоль стены. Вверху самодельной печки делаем отверстие для подачи топлива.

Труба для вытяжки

Это самый простой вариант печи, который можно усовершенствовать и сделать удобным и безопасным. Например, на горизонтальный радиатор положить лист железа – тогда печь на отработке можно использовать не только для отопления, но и для подогрева воды и приготовления пищи.

План (две камеры)

Схема печи представляет собой две камеры, соединенные между собой отрезком трубы большого диаметра с высверленными отверстиями.

Печь из двух камер

Нижняя половина будет представлять собой емкость для отработанного масла, которое будет использовано в качестве топлива. Одновременно она будет и камерой сгорания, и испарителем. Приблизительный чертеж такой установки предложен ниже:

Нижняя часть

Двухкамерные печи на отработанном масле должны обязательно иметь ножки. Воздушный зазор между полом и дном печки послужит дополнительным фактором, улучшающим обогрев помещения.

Двухкамерная печь на ножках

В нижнем корпусе должно быть сделано отверстие, прикрытое заслонкой – для регулировки режима работы и подачи топлива в камеру.

Корпус

В верхнюю крышку нижнего корпуса вваривается труба с отверстиями. Эта труба станет дожигающей камерой, в которой будут сгорать пары кипящего масла. Такая схема конструкции может обеспечить практически полное сгорание топлива.

Корпус печи

К верхней части отопительной системы приваривается нагреваемый цилиндрический корпус. Внутри него должна быть перегородка для задержки теплых продуктов сгорания.

Дымоход

Труба дымохода приваривается к верхней поверхности нагревательного модуля. Диаметр такой трубы должен быть более 100 мм, длина — 3-4 м. Дымоход размещается вертикально или под углом.

Дымоход должен быть расположен строго вертикально и с выходом на улицу – только так можно избежать самопроизвольного затухания масляной печки.

Чертеж дымохода показывает, что эта часть отопительной системы должна быть разборной – так будет легче его чистить от грязи и копоти.

Дымоход

Для непрерывной работы масляной системы отопления нужно обеспечить бесперебойную подачу топлива в корпус печи. Для этого можно приварить дополнительную емкость чуть повыше камеры-испарителя, которая будет соединена с ней отдельной металлической трубой.

Увеличение КПД

Можно добиться увеличения эффективности печки, например, принудительно направив воздушный поток в верхнюю часть печки. Для этого немного меняется схема: на верхнем отсеке отопительного прибора монтируется воздушная нагревательная камера. Рядом с ней на безопасном расстоянии устанавливается вентилятор.

Увеличение КПД

С помощью такого вентилятора воздух нагнетается в воздухообменник, нагревается там и подается в отапливаемое помещение.

Базовый чертеж печки можно усовершенствовать: например, сделать на ее основе отопительный котел с водяным контуром. Так можно отапливать несколько помещений в одном здании.

Способы эксплуатации

Само по себе масло не горит. Для начала реакции в него нужно бросить быстровоспламеняющуюся «затравку». В топливном отсеке поверх отработанного масла наливают около стакана бензина, спирта или растворителя. С помощью фитиля на длинном основании затравку поджигают. При горении «затравки» выделяется определенное количество тепла, необходимое для закипания масла.

При кипении масло испаряется. В трубу-дожигатель поступают раскаленные масляные пары, которые дают устойчивый столб огня в трубе. Через 5-10 минут после разогрева печь выходит на устойчивый режим работы. При помощи поддувала-заслонки можно определить интенсивность разогрева и мощность отопления в целом.

Требования техники безопасности

Нельзя использовать легковоспламеняющиеся жидкости в качестве основного топлива. Бензины или растворитель предназначены лишь для запуска процесса горения и используются в небольших количествах. Для того чтобы эффективно использовать систему отопления, в качестве топлива нужно брать только чистое отработанное масло. Даже небольшая примесь воды приводит к резкому вспениванию масла, выходу его на поверхность, после чего может случиться пожар.

Техника безопасности

Поэтому нужно тщательно следить за качеством топлива и иметь неподалеку огнетушитель. Масляная печка не должна использоваться в помещениях с сильными сквозняками — это приводит к затуханию пламени в печи. Для того чтобы заново ее разжечь, нужно будет дождаться полного остывания корпуса устройства.

Печки на отработке нельзя оставлять без надзора, так как при оптимальном режиме работы ее поверхность нагревается до 800оС – это может воспламенить предметы, находящиеся неподалеку. После окончания работы нужно дождаться охлаждения печи до приемлемой температуры.

Печь на отработке своими руками

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими рукамиПечь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

  • Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
  • Правильно устроенная печь не коптит и не дает большого количества гари.
  • Подобный отопительный прибор очень прост в эксплуатации;
  • Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

  • В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
  • Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
  • В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном маслеПиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печиОбщая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.

Видео: усовершенствованная печь на масляной отработке

Цены на популярные модели пиролизных печей

Пиролизная печь

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком.

Общая принципиальная схема работы печек на отработанном маслеОбщая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

  • Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550—600 градусов.
  • Металлические листы для изготовления емкости для топлива
  • Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
  • Трубы, предназначенные для устройства горелки.
  • Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллонаОбщая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

  • Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов. Весь процесс необходимо проводить на улице.
  • Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
  • Затем ставятся отметки для ровного среза верха баллона.
  • Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

  • Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
  • Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

  • Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
  • В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
  • Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
  • Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 —110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

  • Затем в трубе, высотой равной высоте баллона и диаметром в 100 —110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.
  • Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
  • Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
  • Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона - с водяным бакомЕще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора.

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов.  Этому есть вполне логичное объяснение: во-первых, она компактна,  во-вторых, вес ее составляет всего 25—30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Один из вариантов печки на отработке, сделанной из листового металлаОдин из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм,  диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Общая схема печки на отработке с использованием листового металла и обрезков трубОбщая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

Сборочный чертеж печки на отработкеСборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

  • Для емкости, куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

  • Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

  • Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости.
  • Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

  • Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
  • Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Размеры печек также могут существенно различатьсяРазмеры печек также могут существенно различаться

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Эксплуатация печек на отработке требует соблюдения особых мер предосторожностиЭксплуатация печек на отработке требует соблюдения особых мер предосторожности
  • Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
  • Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
  • Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
  • Для топки необходимо использовать только очищенное от примесей отработанное масло.
  • Нельзя доливать топливо в процессе интенсивного горения.
  • Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
  • Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.
 Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

чертежи, видео и фото пошагово

Сэкономить значительные денежные средства можно на использовании отработанных материалов для отопления.  Поэтому большой популярностью пользуется печка на отработке своими руками. Чертежи, видео и схемы помогут создать качественную конструкцию. Для отопления можно использовать любое масло с горючими свойствами. При этом отопительный агрегат также можно смастерить из подручных материалов. В таком случае в дело идут обрезки труб, листовой стали и даже подержанные газовые баллоны.

Печка на отработке своими руками: чертежи, видео и схемыПодобное устройство конструируют из различных материалов и подручных средств

Читайте в статье

Печка на отработке своими руками: чертежи, видео и особенности конструкции

Прежде, чем сделать печку на отработанном масле своими руками, нужно изучить ее строение. Аппарат составляет два резервуара, которые соединяются перфорированной трубой. Нижний отсек представляет собой топливник. В середине располагается элемент трубы с отверстиями, сверху — нагреваемый элемент. В топливнике есть отверстия, которые регулируют тягу и способствуют увеличению интенсивности горения топлива.

На схеме показана схема работы подобного устройстваНа схеме показана схема работы подобного устройства

В нижний отсек производится подача топлива, которое поджигается при помощи спичек, ветоши и бумаги. Спустя несколько минут верхняя прослойка начинает кипеть. В это время пары проходят в горелку, где насыщаются кислородом и полностью улетучиваются. Затем дымовые массы перемещаются к дымоходу и выводятся. Для топлива используются машинные, трансмиссионные, дизельные и индустриальные масла. Подобные устройства отличаются простотой, небольшой стоимостью и высокой эффективностью.

Конструкция печиКонструкция печи

Полезная информация! Нельзя применять для топки всевозможные растворители.

Разновидности печей

Решая, как сделать печку на отработке, стоит сначала выбрать подходящую конструкцию. Рассмотрим несколько популярных вариантов.

Как сделать печь на отработанном масле своими руками: чертежи

При выборе площадки важно думать не только о практичности, но и о безопасности. Место должно отвечать следующим требованиям:

  • вокруг конструкции должно оставаться до 0,5 м свободного пространства;
  • в помещении предусматривается приточно-вытяжная вентиляция;
  • место расположения агрегата лучше планировать в отдалении от вентиляторов и сквозняков;
  • над отопительным агрегатом нельзя размещать полки и ниши;
  • рядом с буржуйкой не должны располагаться горючие и легковоспламеняющиеся материалы.
Вариант конструкции на отработанном маслеВариант конструкции на отработанном масле

Важно выбрать такое место, из которого возможна установка дымохода. От этого устройства зависит безопасность применения отопительного агрегата.

В таблице показан процесс собирания простой модели. При этом используются  чертежи печки на отработанном масле.

Сделать печку на отработке своими руками позволят многочисленные чертежи и видео в сети интернет.

Подробная схема отопительного аппаратаПодробная схема отопительного аппарата

Полезный совет! Чтобы проверить, как работает печь нужно залить около полулитра использованного топлива и поджечь его. Так проверяется работоспособность агрегата и герметичность устройства.

Печь из газового баллона

Чтобы сэкономить на оборудовании, можно сконструировать установку из газового баллона. Для такой конструкции подойдет не всякий баллон. Лучше взять цельнометаллическое изделие. Важна вместительность емкости. Оптимальным вариантом считается тара на 50 литров. Подобного объема достаточно для полноценного расходования подходящего типа горючего. Как сделать подобный агрегат можно увидеть на видео печи на отработке в конце статьи.

Внутреннее устройство агрегатаВнутреннее устройство агрегата

Из баллона сооружают добротную буржуйку. Она пригодится для обогрева малогабаритного помещения: гаражного строения, мастерской или жилья на даче. Подобные аппараты отличаются простым устройством: топочный элемент, дымоход и поддувало. Установить механизм можно в любом помещении, где есть возможность правильно отвести дымоход на улицу. Буржуйка – это компактный и безопасный агрегат. Она стремительно нагревается и отдает тепловую энергию в помещение. Можно пристроить сверху варочную панель, чтобы готовить пищу.

Детальный чертеж оборудованияДетальный чертеж оборудования

Для изготовления конструкции из баллона, кроме данной базы потребуются уголки из металла, лист стали, труба для дымохода, дверца и колосниковая решетка. Из набора инструментов нужно подготовить перфоратор, молоток, ножницы для металла, сварочный агрегат и болгарку.

Сборка содержит такие этапы:

  • сверху баллона удаляется элемент с краном;
  • емкость нужно залить холодной водой и поставить наполовину в земляное углубление. Это делается, так как в емкости остается газолин, который может быть опасен;
  • сверху делается отверстие, размер которого должен совпадать с планируемой дверцей;
  • из уголков делается рама и монтируется к основному элементу;
  • дверка прикручивается к раме;
  • на месте дна нужно вырезать отверстия для колосника, а затем приварить решетку;
  • к проделанному отверстию с трех сторон крепятся боковые части из листов стали. При этом получается короб. Его приваривают к дну, развернув открытой стороной к дверце. Через данный проход должна убираться зола;
  • устанавливается заслонка для контроля поступления кислорода. В области дна крепятся ножки из металлических уголков;
  • на другой стороне от дверцы делается отверстие под сечение дымоходной трубы. Лучше выбрать коленчатую дымоходную систему.
Составляющие элементы печи в разрезеСоставляющие элементы печи в разрезе

Обратите внимание! Лучше использовать изделие с вентилем, а не с клапанами. С его помощью можно устанавливать мощность горения. При этом подается определенное количество кислорода в отсек топки.

Вариант модели на основе баллонаВариант модели на основе баллона

Особенности монтажа печи на отработанном масле с водяным контуром

Печка на отработке бывает с водяным контуром. Купить подобную модель можно в магазине или сконструировать своими силами. Такое изделие делается из трубы и элементов водяного контура. При этом используются две бочки. В нижнем отсеке располагается емкость со специальным отверстием для залива масла.

Верхняя камера состоит из трубы, которая проходит через емкость с водой. При этом бочка оборудуется специальными штуцерами для подачи воды.

Водяной контур предполагает циркуляцию воды по трубам. Жидкость прогревается возле отопительного устройства, а затем передвигается по трубам в другие помещения. После остывания вода опять попадает к котлу.

Водяной контур располагается вокруг печиВодяной контур располагается вокруг печи

Для создания конструкции своими руками понадобится профилированная труба с сечением квадратной формы. Поверхность можно использовать как варочную панель.

Можно изготовить такую печь из газового баллона. При этом водяной контур делается наподобие котла, через который протягивается дымоходная труба. Можно подсоединить контур при помощи медной трубки, которая обматывается вокруг основной емкости. Этот способ служит защитой от закипания воды.

Схема работы печи с водяным контуромСхема работы печи с водяным контуром

Конструкция из листового материала

При наличии некоторых навыков можно сделать печку на отработке своими руками. Стоит обязательно изучить чертежи и видео бывалых мастеров. Агрегат состоит из топливной емкости, которая имеет выход к камере сжигания, а отсек для дожигания с перфорированной трубой и отсеком сверху. Снизу размещаются окошки для подачи топлива.

Вариант конструкции из листового материалаВариант конструкции из листового материала

Специального фундамента под такой прибор не требуется, но поверхность должна быть ровной и горизонтальной. Для удобства подачи топлива, используется воронка. Если пол из древесины, то перед установкой печи прокладывается лист из металла.

Из листового материала выполняются простые конструкцииИз листового материала выполняются простые конструкции

При монтаже устройства должны соблюдаться определенные требования:

  • толщина металла для емкостей – 4мм; крышка верхней части и дно – 6 мм;
  • внутреннее сечение дымоходной системы не менее 10 см;
  • отсек для топлива должен обладать вместимостью от 9 до 16 литров;
  • трубу можно сделать из жести, меди или нержавейки;
  • в длину горелка должна быть больше, чем размер ее сечения;
  • участки дымохода, проходящие в помещении, могут находиться в наклонном положении, но труба снаружи располагается только вертикально;

Для сборки конструкции, кроме листового материала, понадобятся чертежи, трубы, молоток, рулетка с уровнем, уголки, болгарка и агрегат для сварки.

Схема конструкции из листовой сталиСхема конструкции из листовой стали

Конструирование происходит так:

  • элементы соединяются методом сварки. При этом швы проверяются на качество спайки;
  • на листовой стали производится разметка и выполняется резка на детали; на листогибочном приборе выполняется гибка нужных деталей;
  • крышка нижней емкости и остальная ее часть должны хорошо прилегать. Отверстие для подачи топлива должно иметь диаметр в 5 см;
  • осуществляется сборка верхней емкости. При этом дно и стенки привариваются друг к другу;
  • в верхнем резервуаре приваривается перегородка-отбойник и присоединяется выхлопной патрубок, к которому монтируется дымовая труба;
  • на трубе, из которой будет сделана горелка, просверливаются девятимиллиметровые отверстия, их должно быть 48 штук;
  • устанавливается уплотнительное кольцо;
  • крепится бак, в который будет заливаться масло;
  • из уголка вырезаются ножки и присоединяются ко дну в печи.
Печь в готовом видеПечь в готовом виде

Полезная информация! Некоторые элементы можно вырезать из трубы с толстыми стенками или газового баллона. Если металл нечем гнуть, то можно сделать конструкцию квадратной формы.

Дополнительное укрепление с помощью армирующей сеткиДополнительное укрепление с помощью армирующей сетки

Статья по теме:

Печка на отработке своими руками: чертежи, видео и пошаговое фотоСварочный аппарат инвертор: какой лучше для дома и дачи. Такой способ реализации планов удобен, ведь его можно использовать в любой момент, по мере необходимости. Он экономичен, потому что не придется оплачивать услуги специалистов. Как его правильно выбрать, вы узнаете после изучения материалов статьи.

Правила безопасности при эксплуатации печи

При пользовании печкой требуется внимательное обращение, чтобы избежать пожара. Запрещено делать следующие вещи:

  • использовать другие материалы, кроме масел;
  • разжигать огонь, если не подключен дымоход или он имеет повреждения или неправильно подключен;
  • надолго оставлять отопительный прибор без присмотра;
  • пускать детей или животных к печи;
  • допускать попадание жидкости в резервуар с маслом или на раскаленные участки в печи;
  • закрывать отверстия в горелке;
  • при работающем аппарате доливать топливо;
  • использовать поломанный прибор;
  • ставить тару с легковоспламеняющимися жидкостями поблизости с печью.
Полностью изготовленная конструкцияПолностью изготовленная конструкция

Полезная информация! В случае необходимости в тушении используется песок или огнетушитель.

Внимательно изучив чертежи и видео, печку на отработке своими руками вполне возможно изготовить самостоятельно. Важно соблюдать технику безопасности, а в сложных ситуациях стоит обратиться за консультацией к специалисту.

Печка на отработке своими руками: чертежи, видео и пошаговое фото

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

как сделать печку с водяным контуром своими руками

Содержание статьи:

Отработкой называется уже использованное моторное, индустриальное или трансмиссионное масло и мазут, в больших объемах скапливающиеся на автопредприятиях, в пунктах СТО и в ведомственных гаражах. Они находят применение в качестве дешевого и достаточно эффективного топлива. Такой прием позволяет сэкономить немалые средства, к тому же теплоотдача от отработки по мощности соответствует действию электрообогревателя в 15 кВт. Расход сжигаемого горючего в этом случае составляет примерно 0,5-2 литра в час.

Разновидности и устройство печи

Печь на отработке применяется для отопления хозяйственных построек

Классическая печь на отработке, предназначенная для эксплуатации в гараже или мастерской, может быть изготовлена несколькими способами. Известно три типа конструкций, в которых применен данный вариант получения тепловой энергии:

  • Устройство прямого горения. Масляные пары дожигаются в ней в специальной перфорированной трубе открытого исполнения.
  • «Капельный» агрегат на отработанном масле с дожигающей камерой закрытого типа.
  • Печь, известная как горелка Бабингтона.
Капельное устройство
Открытая камера сгорания
Горелка Бабингтона

С практической точки зрения интерес представляют только первые две позиции. Последний же образец из-за своей сложности не рассматривается.

Устройство масляных печей, применяемых в качестве отопителей служебных и технических помещений, будет рассмотрено на примере пиролизной конструкции. Она представляет собой квадратную или цилиндрическую емкость, частично заполняемую отработанной соляркой или мазутом и оснащенную особой воздушной заслонкой. В верхней ее части предусмотрена труба с отверстиями, сквозь которые за счет естественной тяги всасывается наружный воздух. Еще выше расположена камера, используемая для дожигания топлива. В ней предусматривается специальная перегородка, посредством которой происходит отбор тепла от жидкого продукта горения.

Преимущества и недостатки

Отработанное масло стоит дешево, поэтому устройство обходится без лишних затрат

К достоинствам самодельных печей на отработанном масле относят:

  • годятся для обогрева закрытых пространств;
  • допускается эксплуатировать в технических помещениях, для обогрева небольших теплиц и других с/х построек;
  • просты в обустройстве и эксплуатации;
  • независимость от электричества.

К многочисленным минусам таких конструкций относят:

  • Для стабильной работы печи требуется постоянная воздушная тяга. В ее отсутствие агрегат начинает коптить и постепенно гаснет.
  • Попадая в масло, антифриз или водяные капли приводят к образованию опасных брызг в топливнике, что чревато возможностью пожара.
  • Конструкции отличаются слишком большим расходом горючего – до 2 литров/час при относительно низком показателе теплоотдачи.
  • Неразъемный корпус чистить от сажи очень сложно.

Не допускается применять отработку, имеющую посторонние примеси, которые повышают взрывоопасность жидкости. Дымоход и сам агрегат нуждаются в постоянной чистке от остатков продуктов сгорания (сажи). При интенсивном горении топлива печь очень сильно гудит.

Печи «капельного» типа

Принудительная циркуляция воздуха производится с помощью электрического вентилятора

Основное отличие капельных печей от пиролизных отопителей заключается в следующем:

  • Особой конструкции труба с перфорацией помещается в стальном корпусе, изготовленном из газового баллона или трубы подходящего диаметра.
  • Топливо в зону сжигания поступает в виде мелких капелек, которые затем свободно разбрызгиваются по дну чаши, находящейся под дожигателем.
  • Для повышения эффективности в таком агрегате предусматривается принудительный наддув воздуха, для чего в него встраивается электрический вентилятор.

Указанная схема построения печки на отработанном масле лишена многих недостатков, имеющихся у пиролизных агрегатов, но с другой стороны она нуждается в сетевом питании.

Сфера использования

Использование печки для обогрева теплицы

Печка на отработке согласно принципу своего функционирования относится к универсальным устройствам. В ряде промышленных областей эти агрегаты используются в качестве калориферов и тепловых пушек.

Для отопления частных жилых помещений эти устройства применяются очень редко, поскольку небезопасны в эксплуатации. Из-за наличия раскаленных металлических поверхностей воздух постоянно пересушивается.

Для производственных помещений печи на отработанных смазочно-горючих продуктах подходят просто идеально, поскольку их основной плюс – быстрый нагрев окружающего воздуха за счет хорошей теплопередачи. Эти обогревающие устройства традиционно применяются для оперативного отопления следующих объектов:

  • огородных теплиц;
  • общественных и личных гаражей;
  • строительных площадок в зимнюю пору;
  • ремонтных мастерских и СТО, а также автомобильных моек.

Модернизированные обогревающие конструкции, оснащенные змеевиком, допускается интегрировать в водяную отопительную систему.

Как и из чего сделать печь своими руками

После сварки баллон необходимо покрасить термостойкой краской

Самый простой способ, позволяющий изготовить печь на отработанном масле своими руками, – использовать для этого подручные средства. В качестве корпуса, в который помещается емкость для заливки отработки, берется старый газовый баллон, предварительно очищенный от остатков голубого топлива. Помимо него для изготовления по чертежам печи на отработке своими руками потребуются:

  • Обычная стальная труба с типовым диаметром порядка 10 см для обустройства элементов корпуса, горелки и дымохода достаточно двух метров.
  • Стальной уголок на 5 см, который подготавливается из расчета чуть больше метра. Он необходим для изготовления подставки под печку, а также для деталей теплообменника и на дверные ручки.
  • Листовая стальная заготовка, идущая на заглушки и днище верхней камеры. Для этого потребуется около 50 см листа толщиной 2-4 мм.
  • Оставшийся от автомобиля тормозной диск, свободно помещающийся внутри баллона.
  • Пустая емкость из-под фреона стандартного объема с работающим игольчатым вентилем (клапаном) для изготовления топливного бака.

Из вспомогательных деталей потребуются кусочек шланга для подачи топлива, а также пара хомутов и небольшой отрезок полудюймовой трубы. По нему в печку предполагается подавать саму отработку.

Порядок сборки

Вариант из металлических листов с термостойкой краской

Описание порядка самостоятельной сборка печи сводится к следующей последовательности действий:

  1. В днище подготовленного баллона проделывается сквозное отверстие.
  2. По его бокам вырезаются два проема, расположенные один над другим.
  3. Между ними из 4-хмиллиметровой стали приваривается площадка по форме баллона, служащая дном верхнего отсека. Но прежде в нем высверливается несколько отверстий, обеспечивающих доступ воздуха к маслу.
  4. В этой части печи вмонтируется камера сгорания вместе с теплообменником, а в нижнем отсеке – горелка с поддоном.
  5. Горелка крепится прямо на днище верхней камеры с наружной стороны, а поддон нижней части конструкции делается на основе чугунного тормозного диска, снизу к нему приваривается дно.
  6. Сверху конструкция закрывается крышкой с отверстием, через которое имеется доступ воздуха к ответной части горелки.

По завершении основных работ переходят к изготовлению муфты, соединяющей поддон с горелкой. Систему подачи масла делают на основе трубы, приваренной к поддону, подготовив предварительно отверстие соответствующего размера. Далее остается установить на трубе вентиль и подвести ее к баку с топливом.

Отводящую дым конструкцию лучше всего сделать из 10-сантиметровой трубы, привариваемой сбоку верхней камеры ближе к крышке. Дымоход выводится через стену и крышу прямо на улицу. Труба перед этим помещается в огнеупорный стакан.

Эксплуатация печи на отработанном масле

Печку необходимо оградить от соседних объектов огнеупорным материалом

В процессе эксплуатации печи на отработке важно всегда помнить о необходимости соблюдения правил техники безопасности при работе с легковоспламеняющимися веществами. В данном случае топливо сгорает в открытом виде, что чревато непредсказуемыми последствиями. Соблюдение правил ТБ сводится к следующим моментам:

  • Во время эксплуатации агрегат размещается на высоких подставках с опорой на поверхности из негорючих материалов.
  • Если поблизости находятся другие предметы или стены, их следует закрыть или отделать жаростойким материалом.
  • Не допускается разжигать и использовать печь на сильных сквозняках, способных перебросить пламя на другие легковоспламеняющиеся объекты.
  • Для загрузки в топку используется только хорошо очищенное от примесей масло или мазут.
  • Не разрешается доливать отработанное топливо при его интенсивном горении.

Рабочая емкость при розжиге печи заполняется отработкой хотя бы на две трети полного объема. Поверх добавляется несколько миллилитров растворителя или бензина, что позволит усилить испарения и спровоцировать загорание смеси.

Для поджигания печки используются специальный фитиль либо свернутая в трубку зажженная бумага, подносимые в отверстие для заливки топлива.

Печка на отработке своими руками: чертежи, видео и эксплуатация

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Для отопления технических помещений вроде гаражей, мастерских и хозяйственных блоков может быть изготовлена печка на отработке своими руками. Чертежи, видео и дополнительные сведения о процессе создания позволят лучше понять основные принципы сооружения подобной конструкции.

Содержание статьи

Положительные и отрицательные качества

Прежде чем приступить к работам, рекомендуется ознакомиться с плюсами и минусами печей, работающих на представленном виде жидкого топлива. Оценив положительные и отрицательные моменты, можно решить, стоит ли заниматься самостоятельным изготовлением отопительной конструкции.

Печка на отработке своими руками: чертежи, видео

Конфигурация конструкций может быть весьма разнообразна

Перечисление основных достоинств

В первую очередь предлагается рассмотреть список главных преимуществ:

  • приемлемый расход топлива;
  • быстрый розжиг;
  • относительно простое устройство;
  • возможность создания водяного контура;
  • вполне компактные размеры,
  • простота эксплуатации.
Печь работает на отработанном масле

Печь работает на отработанном масле

Полезная информация! При необходимости печь, функционирующую на отработанном масле, можно внедрить в систему водяного отопления, расположив трубопроводы для теплоносителя в определенных местах.

Несколько незначительных недостатков

Не стоит забывать и о минусах, которые подобные печи все же имеют. Первый из них заключается в быстром остывании конструкции. Нормальный обогрев обеспечивается только во время сжигания топлива. Однако для подсобных помещений этот недостаток не является существенным.

Основные элементы отопительной конструкции данного типа

Основные элементы отопительной конструкции данного типа

Другим минусом является необходимость в частой чистке дымохода и самой масляной камеры. Однако на самом деле все зависит от времени эксплуатации конструкции. В гаражах и мастерских печи не топятся постоянно.

Об основных типах конструкций

Сделать в домашних условиях можно не все типы печей на отработке своими руками. Чертежи, видео и технические данные для отдельных видов конструкций будут являться бесполезным приложением, что связано с их сложным устройством. Самостоятельно можно изготовить лишь обычные пиролизные горелки, которые собираются на базе готовых емкостей или с применением металлических листов.

Размеры конструкции для обогрева достаточно компактны

Размеры конструкции для обогрева достаточно компактны

Что касается моделей с капельной подачей жидкого топлива, то вряд ли стоит пытаться сделать их самостоятельно. Подобные конструкции отличаются экономичным расходом топлива, но сложны в изготовлении. Кроме того, они чувствительны к качеству используемого топлива.

Более сложная модель, работающая на отработке

Более сложная модель, работающая на отработке

Печка на отработке своими руками: чертежи, видео и другая полезная информация

Хотя во многих специализированных магазинах есть печка на отработке, купить ее стремятся не все потребители. Многие из них стараются найти более экономичное решение, которое заключается в самостоятельном сооружении конструкции. Она собирается из недорогих элементов.

Массивная конструкция на металлических ножках

Массивная конструкция на металлических ножках

Изготовление печи на отработанном масле своими руками: чертежи конструкций из газового баллона

В качестве основы для будущей конструкции можно взять ненужный баллон для газа. Его стенки являются довольно толстыми, поэтому прогорать будут очень долго. Кроме того, такая емкость имеет подходящую форму. Из дополнительных материалов понадобятся металлические трубы, уголки и листы.

Чертежи для самостоятельного изготовления

Чертежи для самостоятельного изготовления

Внутренне пространство должно быть разделено на две камеры сгорания. Одна будет находиться внизу, а другая – вверху. С нижней стороны сваркой крепятся ножки из металлических уголков. К крышке верхней камеры тем же способом присоединяется перегородка. Ее следует располагать ближе к дымоходу.

Из стального листа вырезаются две окружности. Первая из них будет выступать в качестве съемной крышки, предназначенной для нижней камеры. Вторая окружность позволит создать днище верхнего отделения. В заготовках по центру проделываются отверстия, соответствующие диаметру дымохода.

В соединительной трубе сверлится 48 отверстий, восемь из них делается по кругу, а шесть – по высоте. Их диаметр должен составлять 9 мм. Это необходимо для камеры дожигания, в которой горящие пары будут насыщаться кислородом. На завершающем этапе к конструкции подсоединяется дымоходная труба.

В трубе должны быть проделаны специальные отверстия

В трубе должны быть проделаны специальные отверстия

В готовых чертежах печки на отработанном масле можно найти конкретные размеры тех или иных деталей. Если же они не указаны, то необходимо самостоятельно произвести измерения.

Создание печи на отработанном масле с водяным контуром из листов металла

Выше рассказывалось об устройстве конструкции из готовой емкости в виде газового баллона. Однако многие хотят узнать, как сделать печку на отработке из обычных листов металла непосредственно с водяным контуром. Толщина стали для стенок должна составлять 4 мм, а для крышек и дна – 6 мм.

Стационарная конструкция для обогрева из стальных листов

Стационарная конструкция для обогрева из стальных листов

Из отдельных листов выкраиваются заготовки по чертежам. Они вырезаются при помощи болгарки, после чего свариваются друг с другом по периметру. Швы после изготовления в обязательном порядке проверяются на герметичность. В крышке нижнего отделения делается отверстие 6х6 мм для заливки топлива.

Используемые листы должны иметь достаточную толщину

Используемые листы должны иметь достаточную толщину

В соединительном трубопроводе сверлятся отверстия, как и в случае с конструкцией из газового баллона. К верхней крышке прикрепляется дымоход.

Дополнительный чертеж для изготовления конструкции

Дополнительный чертеж для изготовления конструкции

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

  • запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
  • для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
  • необходимый режим работы выставляется путем регулирования специальной заслонки;
  • при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
  • нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
  • следует избегать крепления конструкции к стенам строения и использования высоких подставок;
  • запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
  • не следует держать в непосредственной близости от отопительного устройства горючие вещества;
  • помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
  • в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
  • контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
  • чистка внутренних частей конструкции допускается любым удобным способом;
  • не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.
Придерживаться следует примерно таких размеров

Придерживаться следует примерно таких размеров

Обратите внимание! При отсутствии лишних денежных средств изготавливается печка на отработке своими руками. Чертежи, видео и прочие сведения необходимы для полного ознакомления с процессом сооружения.
Конструкция должна подвергаться регулярной чистке

Конструкция должна подвергаться регулярной чистке

Подведение итогов

После изучения представленных материалов можно увидеть процесс изготовления самодельной печи на видео. Отработка для такой конструкции является основным и единственным видом жидкого топлива. При правильной сборке обогревательные сооружения способны служить относительно долго. Однако многое зависит от качества применяемых материалов в каждом конкретном случае.

Видео: печь на отработке своими руками!



Конструкция должна подвергаться регулярной чистке

Экономьте время: отборные статьи каждую неделю по почте

Печка на отработке своими руками: чертежи, видео и фото

ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Устройство отопления, использующее отработанное машинное масло – экономичное и простое решение проблемы отопления гаража, мастерской, теплицы и даже дома. Кроме дешевизны топлива, являющегося, по сути, отходами, эта печь отличается высоким коэффициентом полезного действия. Печка на отработке своими руками, чертежи, видео и фото которой представлены в данной статье, может быть вполне изготовлена самостоятельно.

Печка на отработке своими руками: чертежи, видеоПечка на отработке своими руками: чертежи, видео

Масляная печка может быть изготовлена из газового баллона

Содержание статьи

Достоинства и недостатки агрегата

Устройство, работающее на машинном масле особенно популярно на автосервисах, где этого сырья всегда избыток.

Преимущества отопительного прибора на отработке:

  • в результате горения машинного масла не образуется копоть и гарь;
  • прибор пожаробезопасен, так как горит не само масло, а его пары;
  • сырье для работы печи ничего не стоит, его можно раздобыть на любом СТО.
Устройство масляного отопителяУстройство масляного отопителя

Устройство масляного отопителя

Полезная информация! Многие автосервисы, использующие другие виды отопления, с радостью избавляются от запасов отработки, так как её сложно утилизировать.

Минусы использования отработки:

  • перед использованием отработку необходимо очищать от примесей воды и спирта, в противном случае могут засориться форсунки агрегата;
  • отработку нельзя хранить на морозе, поэтому её придётся держать в теплом гараже или в специально подготовленном бункере.
Отработку после слива нужно хранить в закрытых контейнерахОтработку после слива нужно хранить в закрытых контейнерах

Отработку после слива нужно хранить в закрытых контейнерах

Виды и чертежи печи на отработанном масле своими руками

Самодельные устройства на отработке бывают нескольких разновидностей:

  • конструкции из металлической трубы или газового баллона;
  • устройства с дополнительной подачей воздуха;
  • отопительные приборы с капельным поступлением масла.

Чаще всего можно встретить отопители, изготовленные из корпуса обычного баллона для газа.

Чертёж печки на отработанном масле:

Схема сборки масляной печиСхема сборки масляной печи

Схема сборки масляной печи

Капельная подача масла – довольно сложный процесс, который сложно воспроизвести в кустарных условиях. Обычно такие печи изготавливаются промышленными производителями и их можно купить. Печка на отработке капельного типа капризна в плане чистоты топлива, поэтому для неё подходит только очищенное масло.

Принцип работы печи с подачей топлива капельного типаПринцип работы печи с подачей топлива капельного типа Принцип работы печи с подачей топлива капельного типа

В таких печах устанавливают специальный фильтр для очистки. Некоторые умельцы применяют для этой цели топливные автомобильные фильтры. Насос для капельной подачи тоже можно взять от авто, сделав обратку для устранения избыточного давления. Для регулировки подачи масла применяют обычную медицинскую капельницу.

Особенности эксплуатации масляных печек

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткойОтопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Отопительный агрегат устанавливают на твёрдой ровной поверхности, закрытой металлом или керамической плиткой

Крышка бака для заливки масла и регулировочные инструменты должны располагаться в свободной зоне доступа. Для вывода отработанных газов потребуется установка вытяжного вентиляционного рукава. Внутренний диметр рукава должен быть не меньше десяти сантиметров. Хорошо, если вытяжная труба легко отсоединяется от печки, так будет проще проводить регулярную чистку агрегата.

Обратите внимание! Конец вентиляционного рукава должен быть абсолютно вертикальным, иначе ветер сможет задувать в трубу, и гасить пламя. Высота вертикального участка – не менее четырёх метров.

Перед запуском отопительного прибора необходимо проверить целостность вентиляции и отсутствие лишних предметов в устройстве. Для ускорения процедуры растопки в топливный отсек можно добавить немного жидкости для розжига или керосин.

Поджигают смесь фитилём из бумаги или ветошиПоджигают смесь фитилём из бумаги или ветоши

Поджигают смесь фитилём из бумаги или ветоши

Через пять-десять минут печь начнёт разогреваться и топливо закипит. После запуска процесса важно контролировать печку и периодически добавлять топливо.

Обратите внимание! Зазор в отверстии топки должен быть не более полутора сантиметров, так в помещение не будет попадать сажа.

Для прекращения работы устройства достаточно просто прекратить подачу масла. Для срочного тушения применяется огнетушитель. Водой масляные печи тушить не рекомендуется.

Как правильно разжечь печь на отработке, видео:



Отопительный прибор на отработке необходимо чистить не реже одного раза в месяц. Для этой цели устройство разбирают, удаляют сажу с внутренних стенок и дымохода. После чистки все стыки промазываются герметиком.

Меры безопасности

Важно помнить, что печь на отработанном масле – прибор, который при несоблюдении мер безопасности может нанести вред имуществу и здоровью человека. Именно поэтому следует:

  • Не использовать в качестве топлива ацетон, бензин и другие легко воспламеняющиеся жидкости. Несоблюдение этого правила чревато взрывом прибора.
  • Удалить от печи все предметы мебели, текстиль. В радиусе метра от печи не должно быть ничего, что может легко загореться.
  • Нельзя использовать печку без дымохода, с закрытыми воздухозаборниками и оставлять её без присмотра на долгое время.
Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатомНе стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

Не стоит доверять розжиг и долив топлива детям или людям, не умеющим пользоваться агрегатом

  • Не рекомендуется заливать печь водой для погашения пламени.
Полезная информация! Для самостоятельного экстренного тушения огня можно приготовить раствор из двадцати пяти литров воды, восьми килограммов соли и четырёх с половиной килограммов нашатыря. Эту смесь хранят в герметично закрытых пол-литровых бутылках. В случае аварийного возгорания бутылки с силой бросают в зону пожара, так, чтобы они разбились. Образовавшийся из смеси газ потушит огонь.

Как изготовить печку на отработке своими руками: чертежи, видео, фото

Отопительный прибор на вторичном машинном масле имеет следующие основные элементы конструкции:

  • первую камеру с отверстием для воздуха и доливания топлива;
  • вторую камеру для горения газов, имеющую многочисленные отверстия для доступа кислорода;
  • третью, верхнюю камеру для дымообразования и дожигания остатков газов.
Чертёж отопительного прибора на машинном маслеЧертёж отопительного прибора на машинном масле

Чертёж отопительного прибора на машинном масле

Печи с водяным контуром на отработанном масле

Масляную печку можно изготовить самостоятельно. Для этой цели потребуется неисправный баллон для газа с цельным корпусом.

Для работы потребуется:

  • сварочный аппарат для дуговой сварки;
  • дрель, рулетка, строительный уровень, болгарка;
  • трубы для дымохода и горелки;
  • баллон на пятьдесят литров.

Статья по теме:

Чертёж отопительного прибора на машинном маслеЧертёж отопительного прибора на машинном маслеСварочный аппарат инвертор: какой лучше для дома и дачи? В отдельной публикации мы расскажем о правильном выборе данного устройства по своим задачам и бюджету.

Как сделать печку на отработке:

  • К баллону привариваются железные ножки высотой двадцать — тридцать сантиметров.
  • Корпус разрезается в соответствии со схемой.
  • Высверливается вход для радиатора, и устанавливаются труба.
  • Вверху трубки вырезается отверстие диаметром пять сантиметров для движения воздуха.

Печь окрашивается смесью из мела, силикатного клея и алюминиевой пудры.

Видео: печка на отработке своими руками, чертежи и процесс сборки



Чертёж отопителя на основе газовой плитыЧертёж отопителя на основе газовой плиты

Чертёж отопителя на основе газовой плиты


Схема работы печи с вентиляторами для принудительной подачи воздухаСхема работы печи с вентиляторами для принудительной подачи воздуха

Схема работы печи с вентиляторами для принудительной подачи воздуха

Несколько советов

  • Не стоит устанавливать печь на отработке в помещениях, где постоянно находятся люди. Агрегат выжигает кислород, что может отрицательно сказаться на самочувствии человека.
  • Для повышения коэффициента полезного действия устройства можно организовать дополнительную подачу воздуха с помощью вентилятора.
  • Верхняя часть масляной печки сильно нагревается, на ней можно греть воду или разогревать пищу.
Подача воздуха с помощью вентилятора увеличивает производительность котлаПодача воздуха с помощью вентилятора увеличивает производительность котла

Подача воздуха с помощью вентилятора увеличивает производительность котла

Тепло из отходов

Изучив чертежи и видео изготовления печки на отработке своими руками, можно с уверенностью сказать, что нет ничего невозможного. Сборка печки на масляном топливе не займёт много времени.

Самодельные отопители на отработке менее капризны к качеству топливаСамодельные отопители на отработке менее капризны к качеству топлива

Самодельные отопители на отработке менее капризны к качеству топлива

Такой отопительный агрегат – бесценное устройство для гаража или техсервисной станции, где отработка – бросовый материал. Важно лишь соблюдать меры безопасности, и правильно эксплуатировать прибор.


ПОДЕЛИТЕСЬ В СОЦСЕТЯХ

Самодельные отопители на отработке менее капризны к качеству топливаСамодельные отопители на отработке менее капризны к качеству топлива Загрузка…
