Делаем печи длительного горения своими руками по чертежам


В обычных печах, работающих на твердом топливе, процесс сгорания происходит очень интенсивно. Это обеспечивает быстрый нагрев помещения во время функционирования печи. Но сразу после прекращения работы оборудования, воздух в помещении остывает с такой же скоростью, как прогревался до этого.

Топливо к такой печи необходимо подкладывать приблизительно каждые 2-3 часа, особенно, если вы используете дрова. Этот процесс занимает большое количество времени, создавая неудобства, особенно, в ночные часы.

Топливо при быстром сгорании отдает свою энергию не в полной мере, т.к. в процессе используется огромный приток кислорода. Некоторая часть тепла уходит из помещения в дымоход, потому что печь забирает кислород из помещения.

Получается, что обычные печи, работающие на твердом топливе, имеют низкий коэффициент полезного действия, а также предусматривают постоянное нахождения человека рядом и отсутствие возможности автоматизации таких устройств.

Именно поэтому и были разработаны печи длительного горения.

Поговорим о том, как собрать такую печку своими руками по чертежам и схемам, заранее подготовленными для этого, а в конце посмотрим видео.

Самодельная печь длительного горения

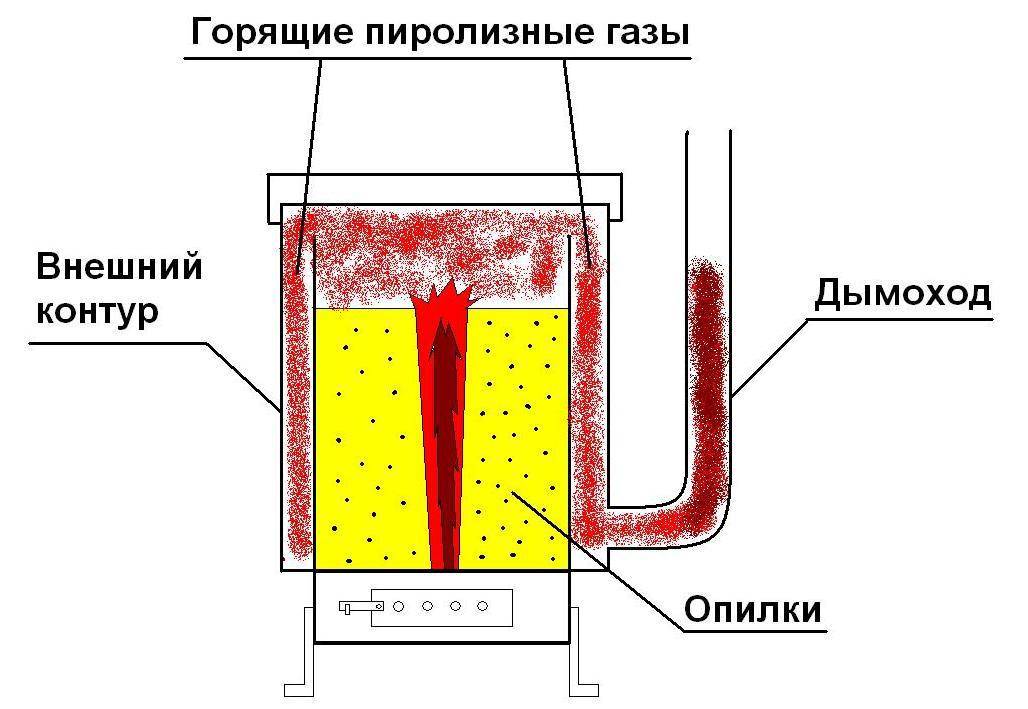

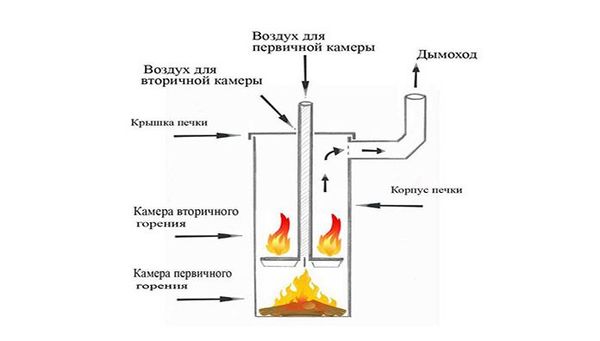

Принципом работы этой печи является уменьшение притока объема кислорода в камеру сгорания и его подвод не с нижней, а с верхней стороны топлива.

Данный метод гарантирует существенное понижение скорости горения, осуществляя его перевод в режим тления. А также сохраняется топливо и увеличивается само время его горения, при использовании данной печи.

Еще один момент в работе печи длительного горения — это возможность осуществлять подачу кислорода с улицы, а не из помещения.

Выработка тепла увеличивается на 15-20 часов, а в качестве топлива в таком оборудовании используются не только дрова и уголь, но и опилки,щепки или стружка. Что же касается процесса автоматизации, то при увеличившемся времени горения, этот момент теряет свою актуальность.

Печи длительного горения можно приобрести в магазине, а можно и собрать своими руками. Единственным минусом такого агрегата, отличающим его от промышленных моделей, будет его не слишком эстетичный внешний вид.

Но для обогрева дачи, гаража, мастерской и любого другого подсобного помещения такая печь подойдет. К тому же, подсчитайте вашу экономическую выгоду и приступайте к работе.

Заранее выберите место на улице, учитывая то, что процесс изготовления печи будет шумным и грязным. Рядом с местом монтажа должен быть источник электроэнергии для обеспечения работы сварочного агрегата.

Сделайте простые чертежи будущей печки длительного горения, где будет обозначена верхняя крышка и место для врезания трубы.

Обеспечьте себя необходимым инструментом и подсобным материалом для работы

:

Этапы работ по сборке печи

1. Понадобится большая стальная бочка емкостью около 150-250 литров
2. Вместо бочки можно взять кусок трубы диаметром 300-600 мм
3. Швеллер
4. Киянка, топор и молоток
5. Ножовка по металлу
6. Рулетка и уровень
7. Кирпич керамический 50 штук
8. Лист стали
9. Цементный раствор для укладки кирпича

Порядок действий по сборке печи

1.Сначала приготовьте бочку. Срезаете болгарской или автогеном верхнюю часть. Делайте это очень аккуратно, чтобы оставить в целости кусок верха бочки. Если же вместо бочки вы взяли трубу, то к ней нужно приварить дно с помощью электросварки.

Некоторые мастера не видят смысла приваривать круглое дно, вырезанное ровно по диаметру трубы. Они приваривают обычный квадрат, который служит в дальнейшем устойчивым основанием печки. Смотрим на фото выше.

2. Из металлического листа необходимо вырезать при помощи ножовки круг диаметром немного меньше, чем величина диаметра вашей бочки или трубы. Внутри него нужно вырезать еще один кружок для еще одной трубы. Эффективней взять трубу диаметром 100 мм. Затем часть маленькой трубы привариваете к остальному кругу.

3. Далее, к нижней части этого, так называемого, стального «блина» привариваете куски швеллера, которые вы должны приготовить до этого. Вымеряйте их таким способом, чтобы они беспрепятственно прошли во внутрь бочки. В процессе работы эти отрезки будут давить на дрова или опилки по мере их сгорания, когда «блин» начнет двигаться по направлению вниз.

4. Соорудите верхнюю часть вашего отопительного аппарата, используя отрезанную деталь бочки.

5. Сделайте в крышке отверстие для трубы меньшего диаметра.

6. Вырежьте люк для закладки топлива, к которому затем приварите дверцу, которую можно приобрести уже готовую в магазине или сделать самим.

7. Привариваете ручку к дверце для удобства при открывании и закрывании печки.

8. Чуть ниже соорудите еще одну — прочистную, меньшего размера, для прочистки от золы и сажи.

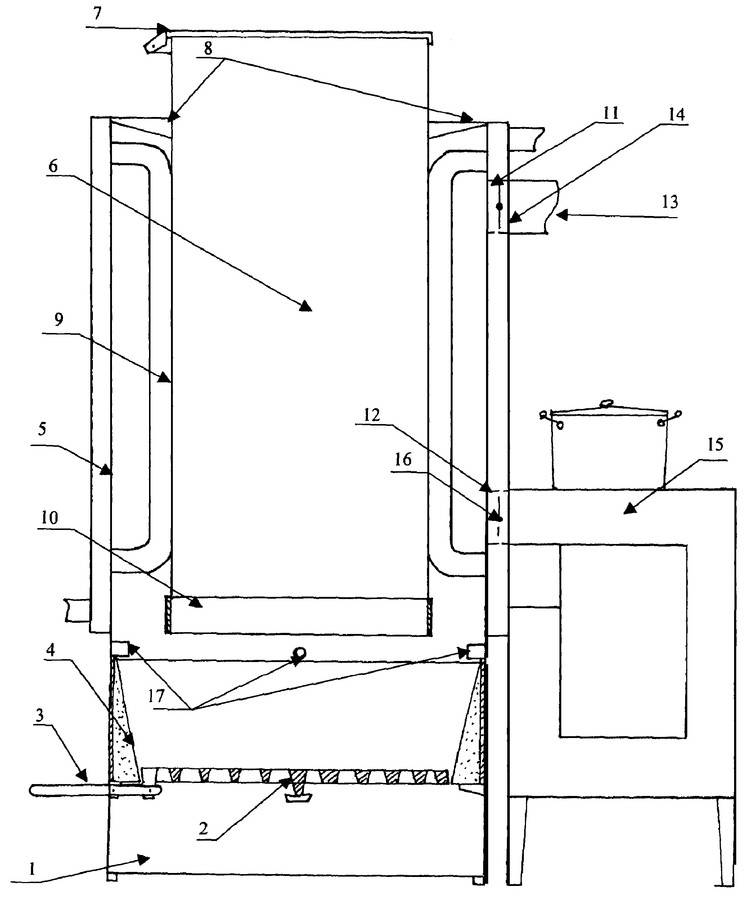

Чертеж для сборки печи длительного горения

Фундамент для печи длительного горения

Многие начинающие мастера интересуются, нужен ли такой печи специальный фундамент. Ответ однозначный — конечно, нужен, т.к. в процессе работы печь будет заметно раскаляться. Хотя масса такого сооружения не очень велика, ставить сделанное своими руками оборудование на не надежное или не огнеупорное основание недопустимо.

Фундамент выполняется в виде плиты, соорудить которую по силам даже новичку.
Удельная масса печи длительного горения совсем небольшая, поэтому углублений делать не надо. Можете просто выполнить кладку в 1-2 кирпича, а сверху залить цементом.

Дымоход для печи

Для печи длительного горения, собранной своими руками для дома, нужен и дымоход для отведения из помещения продуктов сгорания. Сделайте его из обычной стальной трубы или из нержавейки d= 115-120 мм . Приварите эту трубу сверху и чуть сбоку конструкции.

Не забывайте о том, что высота дымохода по своей длине должна быть больше, чем диаметр бочки. Допускаются повороты дымохода, но не более, чем на 45 градусов. Вообще, старайтесь составить дымоход таким образом, чтобы в нем было, как можно меньше колен прямо до выхода из помещения.

Ваша печь при эксплуатации будет сильно накаляться, поэтому придется ставить отражатель, особенно, если печка будет установлена в маленьком помещении. Свойство любого отражателя — перераспределение тепловых потоков и регулирование подачи тепловой энергии. Поэтому печи с отражателями будут работать гораздо дольше и эффективнее.

Теперь, когда основная работа по самостоятельной установке печи длительного горения по чертежам для дома или других помещений выполнена, определитесь, стоит ли обкладывать ее кирпичом. Нужно ли утруждать себя этой работой, если ваш обогревательный аппарат будет установлен в производственном помещении, даче или гараже? Решайте сами.

При сборке печи своими руками помните,
что существуют строгие правила ее установки, содержания и эксплуатации:

1. При возведении дымохода все участки трубы стыкуются друг с другом в направлении, обратном движению дыма.

2. По всему периметру печи необходимо оставить свободное пространство, учитывая высокую температуру ее нагрева.

3. Нельзя оставлять горючие и легковоспламеняющиеся жидкости и материалы.

4. Дымоход необходимо монтировать так, чтобы была возможность его демонтажа в любой момент для визуального контроля и периодической чистки.

5. Перед тем, как запустить оборудование, проверьте его в нескольких режимах работы с целью определения необходимой температуры нагрева и режима горения топлива.

Если вы будете соблюдать все эти правила, чертежи печи длительного горения, то ваша печка обеспечит высокую эффективность и простоту в обслуживании, и это несмотря на то, что собрана она своими руками, а не приобретена в магазине.

nomortogelku.xyz

Читайте также:

чертежи, 38 фото пошагового изготовления

Сделал печь длительного горения для отопления дачного домика, подробные фото пошагового изготовления печки.

Этим летом я построил себе небольшой легкий дачный домик-прицеп.

Земля не моя, поэтому критична была возможность передвинуть его при необходимости трактором, хотя бы в пределах участка. Поэтому кирпичная печь не вариант, только железо. Бываю я там наездами по 4-5 дней, в т.ч. зимой, но проживание в сильные морозы не планируется. Поэтому теплоизоляция каменной ватой всего 100 мм, но по всему кругу, стены — пол — мансардный потолок. Площадь жилой зоны небольшая, 15 кв. м., но высотой в полтора этажа. Поэтому печка изначально планировалась вертикальной архитектуры. С необходимостью делать короткие 20-26 см дрова я заранее смиряюсь.

Теперь, собственно, про печку:

Были вдумчиво выкурены все темы этого форума про сварные отопительные печи, и ряд других материалов про теорию печей длительного горения. Попытался реализовать разом все интересные фишки, о которых узнал.

  • 1. Толстый корпус из трубы 430 мм.
  • 2. «Райзер».
  • 3. Колпак из баллона, с двумя патрубками выхода.
  • 4. Выходной короб.
  • 5. Труба, соединяющаяся с дымоходом.
  • 6. Загрузочная дверца.
  • 7. Шамотный «под».
  • 8. Основное поддувало.
  • 9. Вход и регулятор вторичного воздуха.
  • 10. Трубы вторичного воздуха.
  • 11. Отверстия.
  • 12. Заборчик, ограничивающий дрова от сваливания в щель между подом и корпусом.
  • 13. Верхняя заслонка-шибер.
  • 14. Нижняя заслонка-шибер.

Выход дымовых газов по короткому и по длинному пути

Изготовление печи

На металлоприемке была найдена и выкуплена удачная (как мне на тот момент казалось) заготовка, отрезок спирально-шовной трубы 430 мм, с уже вваренной заглушкой на одном торце. То есть, грубо говоря, «стаканчик», весом 65 кг:

Из старого газового баллона делается дверца, а из кольца-основания — ответная часть с желобом, в который будет вклеен уплотнительный шнур из базальтового волокна.

На дверце будет стеклянное окошко, из крышки от маленькой сковородки. И регулятор воздуха малых расходов, для экономичного режима горения.

Запор дверцы скопировал с Булерьяна, с той разницей, что у меня и петли дверцы, и запор можно регулировать на наилучшее примыкание.

Но изнутри перед стеклом, я на всякий случай ставлю съемную сеточку, для защиты стекла от стреляющих угольков.

Впрочем, как показала эксплуатация, в режиме длительного горения стекло наглухо зарастает копотью буквально с одной протопки. Но пока оно чистое, смотреть на огонь кайф.

Тепловой колпак из баллона, с возможностью переключения потока. По короткому пути для розжига, и по длинному для лучшего съема тепла.

Заслонки дисково-поршневого типа. В закрытом положении, диск просто прижимается к торцу выходящего из колпака патрубка.

Для экономии листового металла, коробка выхода газов из колпака, частично сварена из боковой цилиндрической стенки баллона.

Сложный этап, конический переход с квадратного на круглое. Варится из узких сегментов, прилаживаемых по месту.

И со всех сторон колпака, наваривается ежик-радиатор из полосы

Сопряжение печи с трубой дымохода. Сварена манжета, которая будет и «по дыму», и «по конденсату» одновременно.

Заслонка большого потока воздуха. Открывается для быстрого розжига.

Следующая деталь, условно назовем под со стенками. Здесь будут лежать сгорающие дрова.

Трубы подачи вторичного воздуха.

Заслонка-регулятор подачи вторичного воздуха.

Оба дисковых регулятора воздуха, работают одинаково. Диск наварен на шпильку, отворачивая регулируем зазор, начиная от самого тонкого. А запирается практически герметично.

Поверхность пода выстлана шамотом. Выпросил у знакомого скульптора пару килограм настоящего шамота, вылепил блин. Разрезал его на секции (иначе все равно потрескается), высушил:

Теперь начинаем кромсать базовую заготовку, трубу 430:

А вот при попытке вырезать отверстие в допышке-заглушке, которое у меня будет верхней стенкой камеры сгорания, наш плазморез резать отказался. Кое-как прожгли кислородом, и тут ждал сюрприз. Толщина этой заглушки… 25 мм!

Вварил трубу-«райзер». Пришлось перейти на электроды, т.к. мой полуавтомат металл такой толщины хорошо проваривать тоже отказался.

Из профильной трубы 60х40, навариваются четыре ноги и еще два колодца-воздухонагревателя. Ноги тоже работают как воздухонагреватели, для этого в самом низу каждой ноги сделаны вырезы для забора воздуха от самого пола.

Пробная протопка на улице

Даже не пришлось ничего переделывать, печь сразу продемонстрирована ровную устойчивую работу и регулируемость горения.

Покраска термостойкой краской «CERTA».  Печи по частям занесена в дом. Вес нижней части более 80 кг, верхней 40+. В желоб термостойким герметиком вклеен базальтовый шнур, для плотного прилегания дверцы. Под вымощен шамотом

Сопряжение с дымоходом. Пол метра простой трубы, а потом угол, и дальше сэндвич до самого верха.

Стена напротив печки прокрашена противопожарным составом, и обшита «Минеритом». Плита пришита к стене на брусочках, с 20-мм зазором. Но по результатам эксплуатации, вижу что это вышла существенная перестраховка. На самом деле, нагрев стены далек от опасного.

Вид как у камина

Интересный момент, который я не мог ожидать, и который оказался приятным бонусом: печь дает очень мало золы. У меня был опыт длительной эксплуатации дачной буржуйки горизонтального дизайна. И я хорошо помню, что зольник надо было чистить перед каждым вторым протопом, через день. А у эту печь, я попробовал почистить после полутора десятков протопов. Причем, без реальной необходимости, просто на интерес. И наскреб всего неполную мисочку

Итог: доволен, просто не описать как. Легко разжигается, никаких «пробок холодного воздуха» в дымоходе. Быстро греет домик. Одна протопка, это всего 3-5 поленьев. Если больше, на полатях становится жарко. В планах система принудительной вентиляции, с подачей верхнего воздуха из-под свода крыши — вниз. Причем, пока я жгу даже не настоящие правильные дрова нормального сечения, а в основном обрезки от строительства. Режим тления до 5 часов, до утра тепла в домике хватает. Эстетически тоже греет, реальный стимпанк получился.

Автор: Алексей.

25 Дровяная печь своими руками — JustCraftingAround

Ничто не сравнится с деревянной печью, если вы хотите уютно провести время на свежем воздухе. Изящные и функциональные, эти печи работают исключительно хорошо везде. Так что, будь то ваша кухня, сад или патио, дровяные печи просто необходимы! Эти печи также являются отличным вариантом для тех, кто любит перерабатывать и перерабатывать вещи. Но как именно построить небольшую дровяную печь? Можно ли вообще построить эти печи дома? Каковы некоторые лучшие идеи дровяной печи своими руками? Давай выясним!

1. Горелка для дров в стиле миньонов

Горелка для дров в стиле миньонов


Посмотрите это видео на YouTube

Если у вас дома есть дети или вы просто любите миньонов, эта дровяная печь своими руками — ваш лучший выбор! Это все о палящем огне, мерцающем пламени и всем, что между ними. Дровяная горелка прочная и подходит почти для всех видов патио. Самое приятное, что все, что вам в основном понадобится, это устаревший газовый баллон или любая другая бутылка для выполнения этой работы. Просто следуйте инструкциям и бац! У вас осталась одна из самых красивых дровяных горелок! Так что, если вы не боитесь хвастаться своей причудливостью, эта дровяная горелка просто необходима!

2. Get The Rocket www.instructables.com

Это еще один отличный способ использовать древесину в повседневной кулинарии. Эти печи работают очень хорошо, и их основная цель — сделать дрова очень теплыми и обжигающими. Все, что вам нужно сделать, это изолировать огонь, а затем начать направлять тепло в соответствующую точку. Ну вот и готово!

Учебное пособие: https://www.instructables.com/Rocket-Stove-2-3/

3. Дровяная печь-бочка morningchores.com

Это еще один оригинальный способ превратить обычную бочку в полнофункциональную деревянную печь. Ключевой вывод? Начать и завершить этот проект очень просто и одинаково доступно. Двумя основными предметами вашего снаряжения будут бочка, качественная краска для барбекю и подходящий набор для печи. Комплекты пластин ствола и решетки (предпочтительно из чугуна) не являются обязательными.

Учебное пособие: https://morningchores.com/how-to-build-a-barrel-wood-stove/

4. Деревянная печь-кастрюля www.instructables.com

Если вы хотите, чтобы в холодные зимние месяцы вам было тепло и уютно, эта дровяная печь вас не разочарует. Использование простых вещей, таких как резервуары для бутана, сетка, цемент и т. д., чтобы построить эту печь, совсем не проблема! Самое приятное, что в отличие от некоторых дровяных печей, сделанных своими руками, эта не выглядит ужасно. Напротив, он компактный и гладкий.

Учебное пособие: https://www.instructables.com/Gas-Tank-Pot-Belly-Wood-Stove-budget- приблизительно-35/

5. Обычная дровяная печь

Как построить дровяную печь.


Посмотрите это видео на YouTube

Как видно из самого названия, базовая дровяная печь лучше всего подойдет тем, кто ищет дровяную печь без излишеств. Эта печь изготовлена ​​из стали и требует только основных материалов. Сварочные работы минимальны, и благодаря рекомендациям, приведенным в этом руководстве, настроить печь проще, чем вы думали!

6. Деревянная печь для пешего туриста

Своими руками: как сделать походную дровяную печь-газификатор


Посмотреть это видео на YouTube

Путешественникам, вероятно, больше всего нужна качественная деревянная печь. Однако, поскольку большинство печей, как правило, тяжелые, их переноска на открытом воздухе является сложной задачей. Но у нас есть решение! Да, теперь вы можете построить портативную дровяную печь своими руками, используя всего пару жестяных банок, консервных ножей и ножей. Ознакомьтесь с этим руководством, чтобы узнать больше.

7. Тепловые печи

47. Ракетные нагреватели: лучшая дровяная печь


Посмотрите это видео на YouTube строительный энтузиаст. Это не требует никаких технических знаний, и задача проще, чем вы думаете. Конструкция, работающая от тепловой массы, обеспечивает интенсивное выделение тепла, а производство продукта является чрезвычайно дешевым.

Учебное пособие: https://www.survivopedia.com/how-to-build-a-rocket-mass-heater/

8. Водонагреватель, дровяная печь

Водонагреватель, дровяная печь своими руками до 50 долларов США


Посмотрите это видео на YouTube

Если у вас дома есть старый хлам, не волнуйтесь! Это потому, что вы можете легко удвоить их как деревянную печь своими руками. Эти печи недорогие, и в этом конкретном руководстве вы научитесь их строить менее чем за 50 долларов. Самое приятное то, что вы можете хранить его где угодно, включая пристройку, патио, гараж и т. д.

Учебное пособие: https://www.youtube.com/watch?v=NzsQjUrOq-M

9. Встроенная печь своими руками justcallmehomegirl.com

Это отличный способ добавить нужного тепла и уюта в вашу обитель. Идеально подходит для Рождества и всех праздников, эта печь одновременно функциональна и красива. Ознакомьтесь с этим руководством, чтобы узнать больше о том, как построить его из простых вещей, лежащих дома.

Руководство: https://justcallmehomegirl.com/diy-wood-stove-built-in/

10. Маленькая печь своими руками

Мини-печь на дровах своими руками


Посмотреть это видео на YouTube

Портативные и компактные печи — отличная альтернатива для людей, которым не хватает места. Все, что вам практически понадобится, это небольшой баллон с пропаном, чтобы начать проект. Обратите внимание, что перед использованием баллона крайне важно вырезать клапан. Общий проект обойдется вам менее чем в 20 долларов, и его очень просто настроить.

Учебное пособие: https://youtu.be/kSfORUDMn3s

11. Самодельная дровяная печь в мобильном доме

Самодельная дровяная печь HEARTH в мобильном доме


Посмотрите это видео на YouTube

Эта стильная и изысканная печь подходит для мобильного или любого современного дома. Для создания этой конструкции требуется некоторое время, так как есть более одного видео, но, если у вас есть небольшое внутреннее пространство, которое нужно обогреть, то это может стоить времени. Печь не слишком громоздкая и выглядит довольно шикарно.

Учебник: http://youtube.com/watch?v=lK59rWqY3O4

12. Дровяная печь со стальной бочкой home.homestuffworks.com

Как вы, наверное, догадались, эти печи изготавливаются путем простого удаления головки стальной бочки. Несмотря на то, что для этого требуются умеренные сварочные и технические задачи, инструкции довольно ясны. Однако, учитывая количество необходимого оборудования, мы по-прежнему рекомендуем эту печь только опытным плотникам.

Учебное пособие: https://home.howstuffworks.com/home-improvement/heating-and-cooling/how-to-build-wood-burning-stove.htm

13. Печь для палаток своими руками

Сделать простую дешевую палатку для дровяной печи своими руками


Посмотреть это видео на YouTube легко доступны во всех ведущих магазинах оборудования. Весь проект обойдется вам менее чем в 50 долларов, а все необходимое оборудование указано в самом видео. Наряду с пошаговыми инструкциями от начала до завершения дровяной печи.

Учебное пособие: https://www.youtube.com/watch?v=J4FLZI9bGbQ

14. Бездымная дровяная печь

Вау Вау . Красивая и уникальная уличная бездымная дровяная печь своими руками


Посмотрите это видео на YouTube

Вы когда-нибудь хотели сделать бездымную дровяную печь? Ну, теперь у вас есть это. Посмотрите прикрепленное видео, чтобы узнать, как сделать эту простую печь без дыма. Для завершения этого может потребоваться больше материалов и времени, но конструкция представляет собой довольно простую конструкцию, которую может воспроизвести любой.

Учебное пособие: https://www.youtube.com/watch?v=WRYDbHfQcDI

15. Мини-печь на дровах www.instructables.com

Идеально подходит для крошечных палаток или небольших помещений, где не требуется слишком много нагревать. Кроме того, их очень легко построить. Если вам интересно, печь производит неизбежное тепло, нагревая чайные свечи. Это отличный учебник, который проведет вас через каждый шаг процесса со словесными и визуальными инструкциями, которым легко следовать.

Учебное пособие: https://www.instructables.com/Miniature-Camp-Stove/

16. Дровяная печь-пирамида своими руками www.instructables.com

Если вы любитель активного отдыха, вам понравится эта деревянная печь, сделанная своими руками. С учетом сказанного вам нужно быть экспертом по металлоконструкциям, чтобы завершить этот проект. Как правило, на это уходит один день.

Учебное пособие: https://www.instructables.com/KP-pyramid-wood-stove/

17. Дровяная печь «Поросенок»

www.instructables.com

печь, которую можно построить в один миг. Для завершения этого проекта вам понадобится пара инструментов для металлообработки и старый металлический газовый баллон.

Учебное пособие: https://www.instructables.com/id/Piglet- shape-wood-burner-from-an-old-bottle/

18. Дровяная печь для вашего сада

Вау.Вау. Как сделать простую традиционную дровяную печь в домашних условиях \ Семейная дровяная печь


Посмотрите это видео на YouTube

Если вы хотите построить печь для своего патио, начните с этой. Эта печь имеет дымоход, изготовленный из песка и цемента. Он также использует большое ведро (не менее пяти галлонов), а также еще одно ведро для создания формы. Конструкция прочная и хорошо сконструирована, однако эта конструкция требует нескольких шагов и времени для установки, поскольку вы работаете с бетоном. Хотя, если вы потратите время на изготовление дровяной печи своими руками, это того стоит! Кроме того, эти материалы относительно недорогие, но очень прочные.

Учебник: https://www.youtube.com/watch?v=Aa5V7nOSUFM

19. Дровяная печь для барбекю www.instructables.com

Портативная и изящная, вы можете построить эту печь для барбекю своими руками из высокой -качественный металл. Только благодаря металлу он эффективно выдерживает сильное пламя горящего дерева. Кроме того, с этой конструкцией он будет быстро создавать горячее тепло для приготовления пищи. Вы сможете нагреть 1 литр холодной воды до кипения примерно за 2,5 минуты. Еще одним преимуществом этой конструкции является то, что он находится на маленьком конце, поэтому он быстро нагревается, и если вы не будете постоянно подпитывать огонь, он не будет гореть часами, достаточно долго для приготовления пищи. Устройство эффективно и это также довольно просто построить.

Учебник: https://www. instructables.com/Hack-a-Weber-Rapidfire-into-an-Awesome-Woodstove/

20. Дровяная печь на Хэллоуин www.instructables.com

Если вы Если вы слишком любите праздничный сезон, эта дровяная печь своими руками — то, что вам нужно. Это не только эстетично, но и требует минимального количества материалов. С учетом сказанного, это займет у вас некоторое время, и вам нужно набраться терпения, следуя инструкциям.

Учебное пособие: https://www.instructables.com/Wood-stove-made-from-scrap/

21. Печь для космических шаттлов www.instructables.com

Это еще одна отличная печь с дизайном в стиле ракеты и способностью поджигать твердую древесину. В нем используются яркие цвета, и его довольно легко построить, если вы знакомы с работой с металлом и имеете правильные инструменты. Этот дизайн прост, и в нем есть визуальные и письменные указания, так что это может быть хорошим дизайном для начинающих для работы с мясом.

Учебник: https://www.instructables.com/Space-Shuttle-Rocket-Stove-/

22. Плита Frontier www.instructables.com

Вы можете сделать эту печь прямо из газового баллона, а учитывая ее размер и портативность, она станет отличным аксессуаром, когда вы отправляетесь в поход или в поход. Хотя инструкции просты, пожалуйста, соблюдайте все правила техники безопасности при изготовлении этой печи. Этот дизайн представляет собой более продвинутый дизайн металлообработки, но он включает подробное описание каждого шага с визуальным изображением. А также перечень необходимых материалов и инструментов.

Учебное пособие: https://www.instructables.com/Make-a-Frontier-stove-from-a-gas-bottle/

23. Плита Дарта Вейдера www.instructables.com

В стиле культового Дарта Вейдера, эту печь можно построить из пустой бутылки. Вам также понадобится немного старого железа и краски, чтобы украсить его. Обратите внимание, что переделка баллонов со сжиженным газом опасна и может привести к судебному преследованию. Вы можете купить пустой газовый баллон, который не был заполнен сжиженным газом. Этот дизайн потребует больше художественных способностей, чем другие, но конечный результат потрясающий!

Учебное пособие: https://www.instructables.com/Vader-Gas-Bottle-Log-Burner/

24. Ракетный нагреватель массы

Ракетные нагреватели чрезвычайно эффективны и могут легко нагреть всю комнату всего за несколько кусков дерева. Самое приятное в этих печах то, что их очень легко построить. Все, что вам нужно, это металлическая банка, немного изоляции и несколько других материалов, которые можно легко найти в ближайшем хозяйственном магазине.

25. Каменная печь

Каменные печи немного сложнее построить, чем ракетные нагреватели, но их относительно легко сделать. Эти печи работают с использованием кирпичей или камня для создания замкнутого пространства. Тепло от огня излучается через стенки печи в помещение. Каменные печи очень эффективны и могут легко обогреть весь дом всего несколькими кусками дерева.

Итог

Ну, теперь, когда вы дошли до конца этой статьи, вы, вероятно, понимаете, что строить дровяные печи проще, чем вы предполагали в первую очередь. Все, что вам понадобится на практике, — это простое и абсолютно базовое оборудование, такое как газовый баллон, лист металла, пара старых и изношенных обрезков и т. д. Когда вы будете искать материал для сборки дровяной печи своими руками, вы поймете, что строительство один с нуля значительно дешевле, чем получить его в Интернете или даже в местном магазине. Самое приятное то, что, поскольку наш список включает 23 различных типа дровяных печей, у вас не будет недостатка в выборе.

Самодельная дровяная печь – отличный вариант для тех, кто серьезно увлекается сваркой. Это одинаково полезно для людей, которые изучают творческие варианты DIY. Все, что вам нужно сделать, это убедиться, что оборудование, которое вы используете, полностью безопасно. Не забывайте также следовать рекомендациям, приведенным в приложенных руководствах!

После того, как вы отметите все эти поля, вы станете на шаг ближе к идеальной дровяной печи, сделанной своими руками, именно такой, какой вы ее себе представляли. Далее вы можете ознакомиться с нашей статьей о хранении дров своими руками здесь, потому что вам понадобится место для хранения дров после того, как ваша дровяная печь будет завершена.

Самая эффективная и недорогая дровяная печь своими руками

Система отопления помещений играет важную роль в нашей жизни, особенно если мы живем в холодном месте. Выбор правильной системы отопления имеет значение с точки зрения устойчивости, комфорта, технического обслуживания, воздействия на окружающую среду и т. д.

Существует множество видов топлива, из которых можно выбрать, когда вы хотите обогреть свое помещение, и одним из наиболее экологичных является дерево .

  • Древесина является возобновляемым ресурсом : через несколько лет она снова вырастет.
  • Вы можете найти дрова рядом с вашим домом, особенно если вы живете в сельской местности, или вы даже можете рубить их самостоятельно.
  • древесина не подвержена влиянию рыночных колебаний в качестве ископаемого топлива.

Но учтите, что плохо спроектированная система дровяного отопления может превратиться в ваш самый страшный кошмар:

  • высокий расход топлива
  • пустая трата времени
  • производство большого количества золы
  • сильное загрязнение
  • недостаточное отопление
  • частое техническое обслуживание
  • проблемы с безопасностью

Обратите внимание, что это не обязательно связано с деньгами, потому что вы можете потратить много, чтобы купить дровяную печь последнего типа и столкнуться с некоторыми проблемами выше.

Я хочу поделиться с вами своим опытом о дровяных печах , потому что я хочу, чтобы вы знали, что есть возможность самостоятельно построить идеальную печь, которая удовлетворит все ваши потребности, не тратя много денег.

Предыстория

Несколько лет назад я пытался найти способ обогреть свой загородный дом, и у меня не было много альтернатив дровам , так как место довольно изолированное, поэтому я начал искать в Интернете хорошую дровяную печь. отвечающие требованиям:

  • эффективный
  • прочный
  • мощный
  • дешевый
  • неприхотливый в обслуживании
  • безопасный
  • малозагрязняющий

  • 8 возможность нагревать воду0289

Я просмотрел множество дровяных печей последнего поколения и термокаминов , но ни один из них не удовлетворил всем моим требованиям (может быть, я многого просил?). Во-первых, было довольно сложно найти эффективную печь, способную одновременно нагревать воду и готовить, во-вторых, они были чертовски дорогими, хотя и изготавливались из простых материалов и без изысканного дизайна.

Вариант «сделай сам» был моей единственной оставшейся возможностью, но я совершенно не хотел копировать металлические коробчатые печи, способные выталкивать половину тепла из дымохода. Я хотел построить свою собственную печь, и это должно было быть эффективный , точка.

Наткнулся на подогреватель массы ракеты . Это дровяная печь, которую вы можете построить самостоятельно из недорогих материалов, и она действительно работает .

Ракетный обогреватель

Для меня это была совершенно новая концепция: печь, которая обогревает не только помещение, но и непосредственно людей! Потому что вы можете сидеть над горячей кушеткой и чувствовать все тепло, которое может дать вам эта необычная печь. Это только одна из множества захватывающих функций, еще одна — 9.0005 радиатор , который обеспечивает мгновенный нагрев с первых минут работы и позволяет готовить на нем.

Самая эффективная дровяная печь


Почему это должна быть самая эффективная дровяная печь?

  • он может извлекать большую часть тепла из выхлопных газов, в то время как обычные печи требуют, чтобы дымоход был горячим, чтобы обеспечить достаточную тягу для правильной работы.
  • чрезвычайно высокая температура горения гарантирует чистое и эффективное сгорание
  • нагреватель массы ракеты имеет внутренний изолированный дымоход , который при достижении чрезвычайно высоких температур создает тягу, способную проталкивать выхлопные газы через длинный канал, который отводит их тепло до тех пор, пока они не выйдут из вентиляционного отверстия.
  • владельцев заявляют о снижении расхода дров на 80-90 % по сравнению с обычной металлической дровяной печью.

Зачем вам строить нагреватель массы ракеты?

  • На самом деле легко построить : вам не нужно быть инженером, гидравликом или строителем дома.
  • Вы можете построить его, используя переработанные или недорогие материалы , не потратив ни копейки.
  • Вы можете построить его за два дня или меньше.
  • Требует минимального обслуживания
  • Простота настройки или рестайлинга в соответствии с вашими потребностями: будучи построенным из натуральных материалов, нагреватель ракетной массы очень легко модифицировать, вам не нужно использовать отбойный молоток или сварщик.
  • Эффективность : потому что вы не хотите тратить тепло, дрова или время.
  • EcoFriendly : вы можете построить эту печь из натуральных материалов, не используя цемент, клей или краску. Вы даже можете избежать транспортировки материалов, потому что в большинстве случаев вы можете взять то, что вам нужно, прямо со строительной площадки.
  • Многоцелевой : обогревайте себя, воздух, воду и готовьте.

Как это работает?

Существует два основных способа изготовления нагревателя массы ракеты: использование J-образной конструкции или L-образной конструкции.

В ракетной печи с J-образным профилем дрова помещаются в вертикальную загрузочную камеру и должны автоматически подаваться в печь под действием силы тяжести. Пламя проходит горизонтально через камеру сгорания до угла 90 градусов, который вызывает сильную турбулентность, обеспечивающую правильное смешивание кислорода и дыма, что создает основу для -секундного сгорания .

Тепловой стояк практически представляет собой хорошо изолированный дымоход, вызывающий повышение температуры. Это создает сильную тягу, способную проталкивать выхлопные газы через длинную воронку, расположенную под скамейкой, к вентиляционному отверстию. После выхода из стояка горячие газы участвуют во втором сгорании, при котором сгорают все горючие вещества (полное сгорание). они ударяются о поверхность радиатора и отдают большую часть своего тепла, охлаждаясь и опускаясь, чтобы собраться в выхлопном канале. Радиатор мгновенно нагревает помещение за счет излучения и создания конвективных движений с контактирующим с ним воздухом.

Высокая эффективность этой печи обусловлена ​​ надлежащей изоляцией камеры сгорания и стояка тепла, позволяющей сгорать топливу при самых высоких температурах с чистым и полным сгоранием, так что все горючие газы сгорают до того, как они добраться до выхлопной трубы.

Проходя через вытяжной канал, дым отдает остаточное тепло тепловой массе стенда. Термическая масса состоит из материалов, способных накапливать большое количество тепла и медленно отдавать его, действуя как термобатарея .

Полностью нагретая тепловая масса адекватного размера все еще способна выделять тепло на следующий день после выключения печи.

Наконец, то, что выходит из выпускного отверстия, представляет собой водяной пар с низкой температурой и CO2.

Как видно из чертежей, единственное различие между этими двумя типами печей заключается в камере подачи: в ракетном нагревателе L-образной конструкции она перекрывает камеру сгорания, поскольку дрова кладутся строго горизонтально. Вы можете прочитать больше о том, что входит в мою статью J-образный против L-образного.

Чертежи

Мой первый ракетный нагреватель основан на чертежах, которые я купил у Эрни и Эрики Визнер , опытных строителей дровяных печей.

В планах была печь с высокой лавкой и 8″ воздуховодами, которую я построил всего за два дня и с тех пор не переставал ее дорабатывать и улучшать. Хочу поделиться с вами своим опытом и всеми доработками которые я сделал сделал и распространил эту информацию, насколько я могу помочь всем людям, которые ищут дешевый способ обогреть свои дома.0003

Основные изменения, которые я внес:

  • преобразовал J-образную конструкцию в L-образную
  • добавил систему водяного отопления
  • вытяжной канал полностью выложил кирпичом
  • улучшил изоляцию стояка тепла

Вы можете выполнить все необходимые шаги для сборки окончательной версии моей печи в статье: Как построить Г-образный ракетный нагреватель массы

или если вы хотите приобрести подробные планы у Эрни и Эрики Визнер, используйте эту ссылку: Кабина 8″ RMHeater — компактный ракетный нагреватель диаметром 8″

Юридический материал

К сожалению, ракетный нагреватель до сих пор не прошел сертификацию безопасности в Лаборатории андеррайтеров, поэтому стройте его на свой страх и риск и в соответствии с вашими местными законами.
