Содержание

чертеж печи размерами 500 на 530

Печи из стальной или железной трубы просты в изготовлении и предназначены для использования в парилках, небольших производственных цехах и в зимних рабочих бытовках.

В зависимости от назначения помещения выбираются разные диаметры и способы расположения корпуса топки.

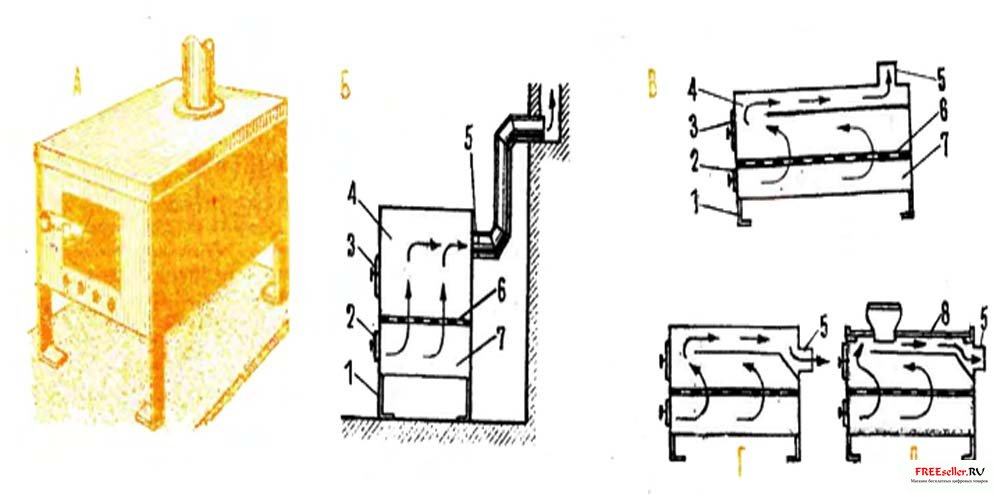

Описание типовых схем печей из трубы

Печь из трубы представляет собой металлический цилиндр с проделанными отверстиями для топки и зольника и приваренным сверху дымоходом. Существует два основных варианта печей из труб:

  • горизонтальный;
  • вертикальный.

Горизонтальные модели годятся для бань и производственных помещений, так как их конструкция предусматривает установку бака для нагрева воды и других вспомогательных приспособлений.

На «лежачих» печах устанавливаются мангалы и решетки для барбекю, что делает их оптимальным вариантом для приусадебного участка или дачи.

Вертикальные печи занимают небольшую площадь и подходят для обогрева бытовок и приготовления пищи на маленьких дачных кухнях.

Справка. В вертикально расположенной печи дрова прогорают быстрее и дают больше жара, а горизонтальные конструкции растапливаются медленнее, но позволяют дольше сохранять тепло при меньшем количестве расходуемого топлива.

Как сделать своими руками: чертеж 500х530х800

Перед началом монтажа печи выбирается тип её расположения и разрабатывается чертеж с учетом назначения конструкции, имеющейся площади для установки и наличия необходимых стройматериалов.

Фото 1. Пример чертежа самодельной банной печи из трубы горизонтального типа. Наверху дополнительно установлена каменка.

Выбор материалов и инструмента

Труба для печи делается из железа или стали диаметром 0,4—0,6 м в зависимости от типа конструкции.

Толщина стенок — от 6 до 10 мм, более толстый металл сложнее поддается обработке, а тонкие стенки деформируются при большой температуре.

При определении диаметра и высоты будущей топки строитель руководствуется объемом отапливаемого пространства и планируемым расходом топлива, так как в топке большего размера сгорание дров осуществляется быстрее и выделяется больше тепла.

Внимание! Не рекомендуется выбирать трубы, изготовленные из высокоуглеродистых марок стали, чтобы избежать растрескивания сварных швов в ходе эксплуатации конструкции.

В процессе монтажа строителю потребуются следующие инструменты и материалы:

  • сварочный аппарат;

  • болгарка со сменными дисками;
  • дрель со сверлом;
  • арматура;
  • стальная проволока диаметром 2,5—3,5 мм;
  • труба для дымохода диаметром 0,15—0,25 м;
  • уголки стальные толщиной 4—8 мм;
  • листовая сталь;
  • печные дверцы и петли;
  • цемент и песок;
  • доски для опалубки толщиной 1,5—2 см.

Если печь изготавливается для бани, то необходима еще и нержавеющая сталь для водяного бака и кран.

Подготовка места и трубы для сборки

После выбора проекта и покупки материалов расчищается место под основание в соответствии с чертежом. Для горизонтальных конструкций подойдет свайный тип фундамента, а для вертикальных — монолитный.

Заливка основания для вертикальной печи делается так:

  1. В почве вырывается квадратная яма глубиной 15—30 см и стороной на 20—30 см больше диаметра топки.
  2. Дно засыпается щебнем, поверх которого укладывается арматурная вязка.
  3. По сторонам ямы устанавливается деревянная опалубка таким образом, чтобы её края выступали над землей на 10—15 см.

  1. К верхним краям арматурной вязки привариваются ножки будущей печи таким образом, чтобы их верхние края возвышались над опалубкой
    на высоте 10—15 см.
  2. Песок смешивается с цементом в соотношении 3:1 и разбавляется водой до консистенции сметаны.
  3. Яма с арматурой заливается готовым раствором цемента до верхнего уровня опалубки и разравнивается.

Для экономии раствора допустимо уложить в яму кирпич, скрепляя его цементом и прокладывая арматурой. Фундамент из кирпича подойдет для не слишком массивной печи.

Важно! Для печного основания используются только огнеупорные марки кирпича, так как при длительной эксплуатации обычный кирпич разрушается, что приводит к падению конструкции.

Для арматурной вязки берутся прутья диаметром 1—2 см, которые свариваются в решетку с перпендикулярными выступами в узлах. Верхние части ножек выравниваются строительным уровнем и при необходимости отрезаются и привариваются заново.

Справка. Раствор цемента высыхает в яме не менее 7 дней

, в течение которых производится сборка печи.

Труба подготавливается путем выравнивания краев по уровню и стачивания выступов болгаркой. Если наружная или внутренняя поверхность покрыта краской, то она счищается шлифовальными дисками или наждачной бумагой, чтобы избежать выделения ядовитых веществ в процессе топки.

Вам также будет интересно:

Порядок строительства печки

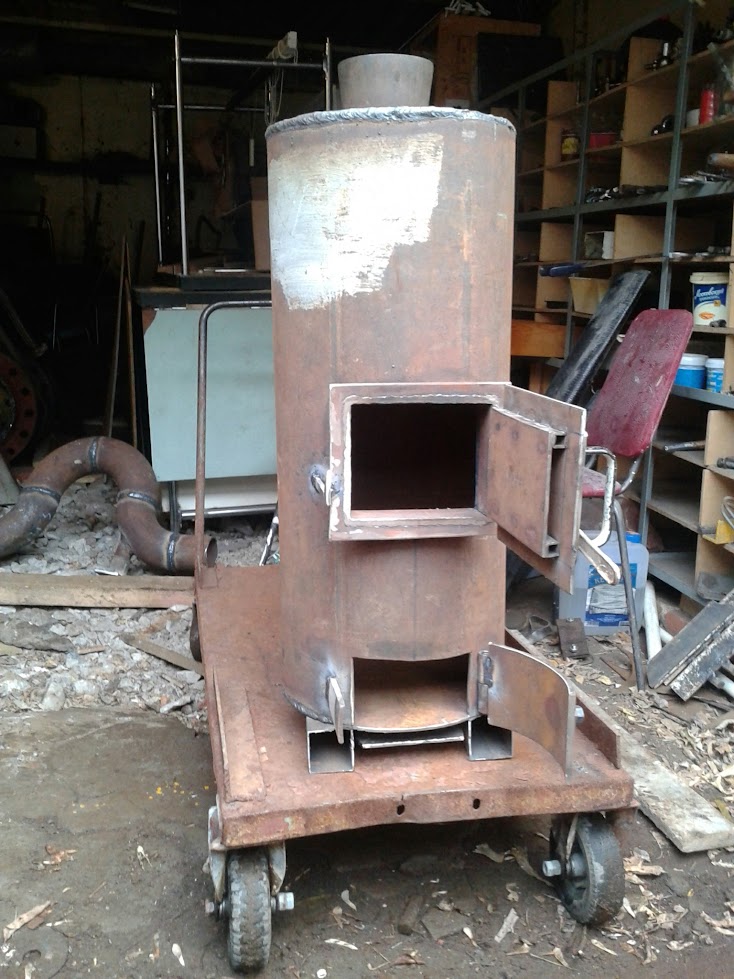

Постройка вертикальной печи осуществляется следующим образом:

  1. Обрезается цилиндр трубы длиной 1—1,5 метра.
  2. На расстоянии 5 и 20 см от нижней части трубы вырезаются два прямоугольных отверстия для зольника и топки со сторонами 30х5 см и 30х20 см соответственно.
  3. Из арматурных прутьев сваривается колосник в виде решетки со стороной равной диаметру печи.
  4. Колоснику придается форма круга путем обрезания углов болгаркой таким образом, чтобы он мог свободно входить в цилиндр.

  1. Между отверстиями для зольника и топки внутри печи привариваются три уголка на равном расстоянии друг от друга так, чтобы на них опирался колосник.
  2. Колосник приваривается к опорам через отверстие топки.
  3. Из листовой стали болгаркой вырезается два круга по диаметру трубы, они привариваются к ее нижнему и верхнему основанию.
  4. Цилиндр устанавливается на опоры, выступающие из фундамента, отверстиями вниз и приваривается.
  5. В верхней крышке проделывается отверстие равное по диаметру дымоходной трубе, которая приваривается к печке.
  6. Сбоку прикрепляются петли и устанавливаются дверцы.

Толщина дна печи берется в пределах 6—10 мм. Если конструкция не имеет внутреннего зольника, а колосник одновременно является дном, то длина ножек выбирается не менее 10 см. Для дополнительной прочности нижний диск укрепляется уголками, приваренными по кругу.

Существует вариант колосника, изготовленного из листа железа с просверленными в нем отверстиями диаметром 2—3 см. Колосник устанавливается на внутренних уголках печи так же, как арматурная решетка и приваривается.

Справка. Для экономии средств в качестве материала для дверец топки и зольника используют вырезанную часть цилиндра, которую уплотняют по периметру стальными полосками шириной в 2 см, приваренными снаружи внахлест на 1 см края дверцы.

После окончания сборки печь протапливают и при необходимости утепляют дымоход стекловатой.

Возможные трудности

При изготовлении и эксплуатации конструкции в ряде случаев возникают следующие проблемы:

  • неустойчивость печи на фундаменте;
  • заклинивание дверцы топки;
  • слабая дымовая тяга;
  • плохая свариваемость швов.

Неустойчивое положение

вертикальной трубы возникает при некачественно выполненном кирпичном фундаменте или неравномерной установке ножек при большой высоте печи.

Для устранения проблемы под дно подкладываются кирпичи и наращивают короткие ножки привариванием толстых кусков арматуры.

Плотно пригнанные дверцы заклинивает из-за расширения металла в процессе нагревания. Чтобы избежать заедания дверец, создается зазор в 6—8 мм между их краями и отверстием в трубе.

Важно! Отсутствие тяги возникает при малом диаметре дымохода и его сильных изломах. Чтобы тяга была достаточной, дымоход выбирают диаметром от 15 см и изгибают не более, чем на 40 градусов от вертикали.

Для прочной проварки швов уголки выбираются из материала трубы (сталь или железо), а электроды применяются в соответствии с маркировкой для конкретной толщины свариваемых листов.

Полезное видео

Ознакомьтесь с видео, в котором показано изготовление печи вертикального типа из трубы диаметром 43 сантиметра.

Достоинства печи из трубы

Изготовление печи своими руками позволит сэкономить средства на покупке материалов и сделать проект в соответствии с конкретными условиями и целями строителя.

Форма трубы максимально приближена к сферической, это идеально для того, чтобы топка выдавала достаточное количество тепла при низком расходе топливного материала. Пластичность металла позволяет устанавливать новые элементы уже в процессе эксплуатации готовой конструкции.

горизонтальная, вертикальная, реактивная, самодельная, печка ракета, каменка, для гаража, на отработке, видео-инструкция по монтажу своими руками, фото и цена

Так уж случилось, что живем мы в стране, где средняя температура воздуха далека от идеальной, тем более в зимний период. Отопительные приборы бывают разными и работают они на различном топливе, к примеру, в гараже обычно устанавливают мобильный вариант, который способен быстро нагревать помещение. В данной статье мы расскажем о том, как сделать печь из трубы своими руками без особых затрат.

На фото – пример того, как изготовить самостоятельно печь с нагревательным баком из трубы

Существующие промышленные модели, безусловно, обладают рядом положительных характеристик, а некоторые могут быть просто уникальными. Однако многих останавливает от их приобретения высокая цена изделия. Ниже рассмотрим модели, которые не смогут ударить вам по карману.

Фактически будет предложено изготовить аналогичный промышленному вариант, только значительно дешевле по стоимости. Изготовленная печка из трубы своими руками может использоваться не только в гараже, но и в бане.

Гаражная печка на дровах из трубы своими руками

Свойства отопительного прибора из трубы

Банальная истина гласит, что в мире нет ничего идеального, поэтому «даже на солнце есть пятна». Тоже самое можно сказать и про нашу конструкцию. Какой бы материал при этом не использовался, всегда можно найти не только плюсы, но и изъяны (читайте также статью “Как обустроить печь для бани из трубы без посторонней помощи”).

Мы будем собирать печь из металла, поэтому и поговорим о ее положительных характеристиках:

  1. Не нужно изготавливать фундамент, что обязательно должно быть при установке стационарной печи из кирпича.
  2. Она достаточно мобильна, поэтому можно не опасаться повредить ее при переноске в другое место.
  3. Материал доказал свою прочность и долговечность.

Печь каменка из трубы для бани

  1. Металл не боится высоких температур, которые вы можете создать в топке благодаря сгоранию топлива.
  2. Для поддержания температуры можете использовать любые горючие материалы.
  3. Такой отопительный прибор, благодаря быстрой отдачи тепла его стенками, способен прогреть помещение за короткий период. Поэтому его часто используют в парилках.
  4. Конструкция проста, поэтому ее может изготовить своими руками даже тот, кто ранее не занимался подобными работами.

Из отрицательных моментов следует выделить:

  1. Материал корпуса быстро остывает, поэтому приходится часто подбрасывать топливо в топку, что не всегда удобно.
  2. Вам потребуется сварочный аппарат и электричество, а также некоторые навыки сварщика.
  3. В помещении теплый воздух будет распространяться неравномерно, что будет заметно, особенно если его площадь сравнительно большая.

Печь на отработке из трубы для подвала

Конструкция

Если вас все устроило в предыдущем параграфе, значит, можно двигаться дальше. Теперь узнаем, из каких основных элементов будет состоять наша печь:

Топка Предназначена для сжигания топлива.
Поддувало
  1. Применяется для создания тяги в приборе.
  2. Через него также легко можно будет собирать золу.
Колосники
  1. Их изготавливают обычно из чугуна.
  2. Промежуточное звено между поддувалом и топкой.
  3. На них сжигается топливо.
Бак для воды Очень удобная конструкция, которая позволяет всегда иметь запас теплой воды, чтобы помыть руки после ремонта. Его размещают обычно над печкой, но, иногда делают и ее частью.
Дымоход Предназначен для отвода газов из дыма из топки за пределы помещения.

Совет: если вы решили использовать конструкцию время от времени или же постоянно в бане, сделайте сверху емкость, куда можно будет класть камни. Это значительно увеличит КПД печи.

Как сделать

Подготовка:

  1. Используйте для изготовления листовой прокат или готовые трубы соответствующего размера.
  2. Толщина металла должна быть от 8 мм. Так как прокатный металл сварить сложнее, поэтому не огорчайтесь, если у вас не получится круглой емкости. В данном случае нас интересует именно труба нужного размера, которая может быть вертикальная или горизонтальная в зависимости от конструкции.
  3. Диаметр готовой трубы – от 500 мм.
  4. Приготовьте два куска – 600 мм и 900 мм длиной. Первый – для бака, второй – для топки.

Ниже предлагается инструкция, которая поможет разобраться в данном вопросе:

  1. Сделайте внизу трубы отверстие для поддувала, чтобы заходящий в него воздух смог создавать тягу и поддерживать горение.
  2. Сделайте для него небольшую дверцу на петлях.
  3. Топка будет расположена выше поддувала, дном которой являются чугунные колосники. Для их установки необходимо предварительно к стенкам прибора приварить специальные подставки.
  4. Обязательно сделайте дверцу для топки, ее толщина может быть не слишком толстой, примерно 3 мм.

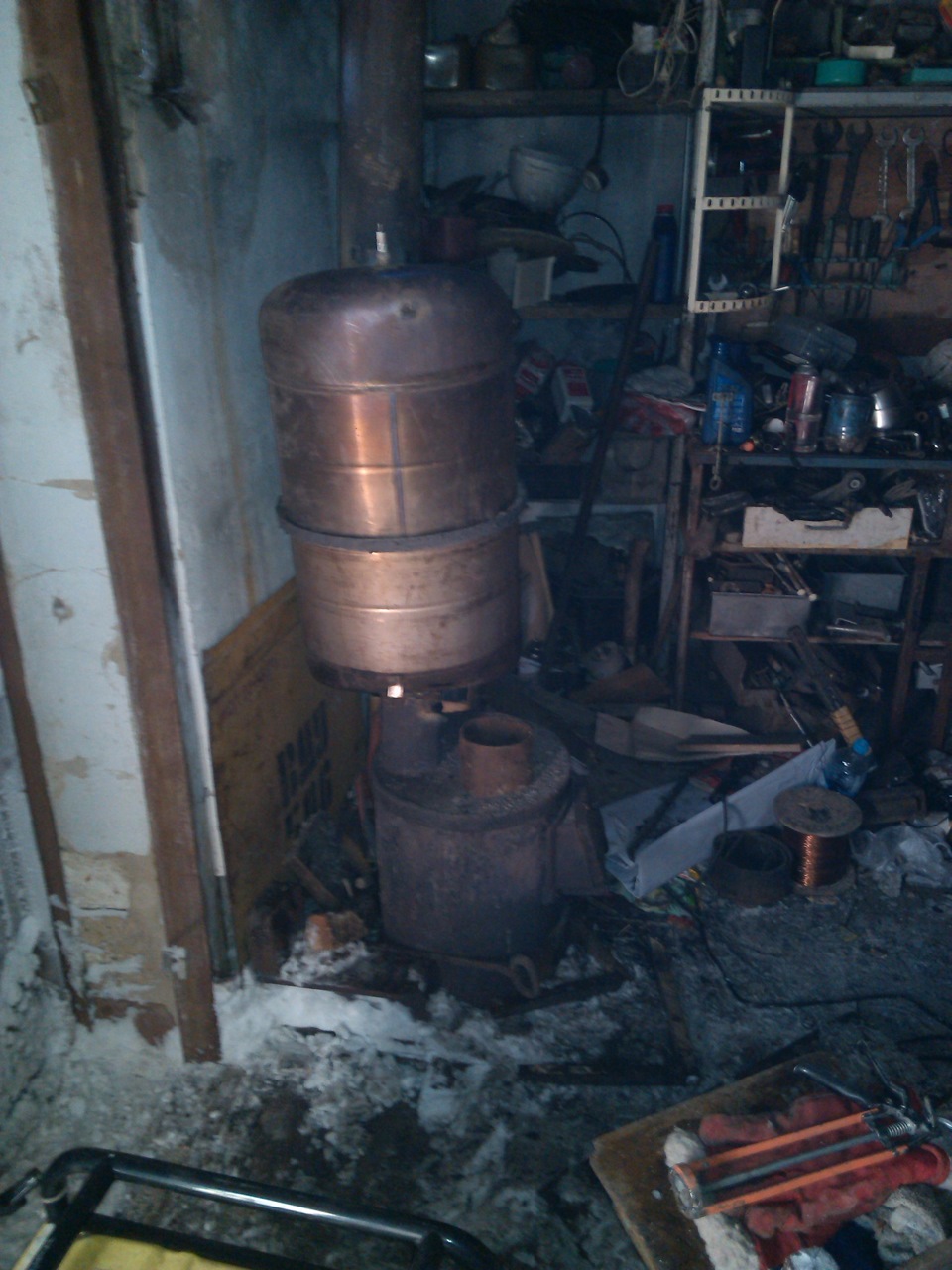

Печка из трубы для гаража с нагревательным баком

Совет: если вы будете устанавливать сверху печи камни, вам понадобится для них стальное днище, которое нужно приварить к стенкам. В нем необходимо сделать проход для дымохода.

  1. Сделайте дымовую трубу из металла, герметично приварив его к верхней части печи. В противном случае газы из топки начнут попадать в помещение.

Изготовление бака для воды

Как уже было сказано выше, его будем делать из второй заготовки длиной 600 мм.

  1. Приварите днище к торцу трубы, используя для этого любую сталь, даже толщиной 5 мм.
  2. Сделайте в днище предварительно отверстие для дымохода от топки.
  3. Приварите тщательно дымовую трубу к днищу бака, чтобы исключить протекание воды из него в топку.
  4. Установите сверху конструкции съемную крышку. Ее снимают для проведения чистки баки.

Для ее изготовления лучше использовать два элемента:

  • один прикрепить к дымовой трубе;
  • второй – съемный.
  1. Сделайте в стенке бака отверстие и установите в нем сливной кран.

Ракетная печь

Мы давно уже привыкли к русским печам, голландским, колпаковым и двухколпаковым. Однако инженерная мысль не стоит на месте, что вылилось в новом веянии данных отопительных приборов.

Печка ракета из трубы – принципиальная схема

Ларри Виниарски придумал rocket stove или ракетную печь, которую он разрабатывал для использования в странах третьего мира.

Рассмотрим незамысловатый принцип ее работы:

  1. Дрова нужно ставить вертикально в специальное отверстие.
  2. Их розжиг осуществляется снизу.
  3. Огонь проходит до вертикальной дымовой трубы, обычно изготовленной из металла, хотя иногда их делают и из кирпича. Первый лучше тем, что он разогревается практически мгновенно, а устройство не так дымит при розжиге.

Совет: для нормальной работы металлического дымохода его следует хорошо утеплить.

  1. Сверху устанавливается к верху дном обычная металлическая бочка.
  2. Когда горячие газы ударяются в него, они начинают расходиться по сторонам, постепенно уходя вниз.
  3. Потом их путь проходит по горизонтальному дымоходу, обычно вмурованному в саманный диван.
  4. Выход – вертикальная выхлопная труба, которая есть у обычных печей, чтобы была тяга.

Реактивная самодельная печка из трубы другого типа

Вывод

Из данной статьи вы узнали, что можно и из использованных материалов изготовить настоящий отопительный прибор, стоимость которого из-за этого будет минимальной. Печи из металлической трубы доказали свою надежность и долговечность. Их различные модификации с успехом служат нам в различных сферах нашей жизнедеятельности (читайте также статью “Печь для казана из трубы своими руками: простые и очень доступные способы изготовления”).

Видео в этой статье поможет найти вам дополнительную информацию по этой тематике.

Простая эффективная буржуйка из бочки своими руками

Пришло время позаботиться о тепле и уюте в своем гараже. Если у вас еще нет никакого отопления в каких-либо постройках, то эта статья будет вам очень полезна. Сегодня мы расскажем и покажем вам, как сделать простое отопление в гараже из подручных материалов за считанные копейки. Вашему вниманию хотим представить подробную пошаговую инструкцию, как сделать буржуйку в гараж своими руками. За основу всей конструкции мы возьмем бочку, примерно 100 литров, со стенкой 4 мм. Этого будет вполне достаточно для того, чтобы обогревать среднестатистический гараж или любую другую постройку во дворе.

Как говорится – «Готовь сани с лета», так и мы будем изготавливать печку до начала холодов. Такая идея пришла спонтанно. На металлоприемке была обнаружена добротная бочка, и сразу возникла мысль сделать из нее буржуйку. Отопление в гараже – это очень хорошо для автомобиля или для человека, который проводит много времени за ремонтом автомобилей. Такая печь – самая простая конструкция для отопления помещения. Для ее изготовления не нужно много материала. Почти все можно найти у себя в хозяйстве или на ближайшей металлоприемке. Не будем мучить вас долгими и томными разговорами, а приступим к самому процессу изготовления отопительного прибора в своем гараже.

Изготовление буржуйки из металлической бочки

Для изготовления такой печи необходима бочка с толщиной стенки не менее 4 мм. Температура внутри печи будет достигать 700 и выше градусов тепла. Бочка с тонкой стенкой быстро деформируется от таких температур. Лучше брать с запасом, чтобы предотвратить деформацию металла.

Какие же материалы понадобятся нам для изготовления буржуйки из металла своими руками?

  • Бочка металлическая со стенкой не менее 4 мм – 1 шт.
  • Арматура или прутки, диаметром не менее 25 мм – 4 метра.
  • Материал для крышки печи – лист железа 700х500 мм, толщина 4 мм.
  • Труба дымохода, диаметр 150 мм — у нас получилось 12 метров вместе с изгибами.

Необходимые инструменты:

  • УШМ.
  • Шуруповерт.
  • Сварочный аппарат.
  • Перфоратор.

ШАГ 1: вырезаем дверцы. Первым делом нам нужно взять нашу печь буржуйку, и определиться где будут дверцы. Делаем их две штуки.

Первую дверцу делаем на расстоянии 50 см от низа бочки, а вторую на 100 мм выше дверцы зольника. Этого будет вполне достаточно для удобной загрузки топливных материалов, и очистки зольника от пепла. Вырезаем дверцы как показано на фотографии. Подготовьте несколько отрезных дисков для этой работы.

ШАГ 2: изготовление колосника. Для изготовления колосника в буржуйке своими руками мы будем использовать арматуру 25 мм диаметром. Нарезаем необходимые отрезки арматуры и привариваем их на участке между дверцей топливника и зольника. Расстояние между прутками выдерживаем 20 мм. Надежно привариваем их сварочным аппаратом и переходим к следующему шагу.

ШАГ 3: верхняя крышка. Для изготовления верхней крышки буржуйки в гараж будем использовать лист металла 700х500 мм, толщиной 4 мм. Перед этим в ней нужно будет проделать отверстие под дымоход. Привариваем крышку к бочке. Хорошо провариваем шов, чтобы в дальнейшем не было утечки дыма в неположенном месте.

ШАГ 4: петли и ручки. Теперь сделаем так, чтобы открывались и закрывались дверцы буржуйки в гараж своими руками. Привариваем петли к корпусу печи и устанавливаем на них дверцы. Здесь лучше использовать мощные цилиндрические петли. Они способны выдержать большие температуры и не деформироваться. Также нужно сделать ручки на дверцы, и какой-то крючок, чтобы фиксировать дверцы в закрытом положении.

ШАГ 5: установка печи в гараж. Пришло время определиться с местом расположения нашей недорогой буржуйки в помещении. Устанавливать ее будем в дальнем углу, чтобы печь не стояла возле ворот, и не было потерь тепла на улицу. Устанавливаем печь, надежно фиксируем ее на полу, и начинаем строить дымоход.

Вот мы и закончили делать нашу простую печь из подручных материалов. Как видите, для того чтобы сделать простое отопление в помещении, не нужно никаких замысловатых приспособлений. Просто берем и делаем эффективную буржуйку своими руками, и наслаждаемся теплым помещением. Все, что вам будет нужно для поддержания тепла – это дрова или топливные брикеты. Мы же строим свою буржуйку под дрова, так как с этим делом у нас нет никаких проблем. Теперь, как самодельная печь установлена на свое место, можно заняться изготовлением правильного дымохода.

Дымоход для буржуйки из металлической бочки в гараж

Правильный дымоход – залог теплого помещения. Какую бы правильную вы не построили печь, если дымоход будет неправильный, то у вас не получиться нормально разжечь печь. Для изготовления дымохода мы купили готовые трубы и изгибы нужной нам длины. Имея все это в своем ассортименте, работа выполнится быстро. Сейчас мы расскажем и покажем вам, как сделать правильный дымоход для буржуйки своими руками.

ШАГ 1: крепим трубу к крышке. Первым делом нужно установить и зафиксировать дымоход в верхней крышке печи. Плотно вставляем трубу в крышку заподлицо и привариваем ее. Это будет несъемная часть. Далее все будет держаться на гофрированных соединениях и саморезах.

ШАГ 2: делаем дымоход. Выстраиваем всю конструкцию, как было запланировано в чертеже буржуйки своими руками. Трубы соединяем по всем правилам, и впираемся в то, что нужно сделать вывод трубы наружу.

ШАГ 3: отверстие в стене. Теперь пришло сделать отверстие в стене под вывод дымохода буржуйки. В запланированном месте мы начали проделывать отверстие перфоратором, и обнаружили наличие проводки. Было решено удлинить провода и пустить немного в обход дымохода. Выключили автомат, разрезали провода, удлинили и проложили на 50 мм ниже трубы дымохода. Устанавливаем необходимое колено в отверстие и продолжаем работу по установке буржуйки в гараж своими руками.

Делаем отверстие в стене
Убираем провода

ШАГ 4: заканчиваем с дымоходом. После того, как мы проделали отверстие в стене и установили туда подходящее колено, необходимо соединить весь дымоход между собой. Вырезаем необходимый отрезок труб и устанавливаем его на свое место. После этого переходим к заключительной части изготовления дымохода

Вставляем трубу в отверстие
Дымоход в гараже
Крепим колено дымохода

ШАГ 5: финал. Теперь нужно сделать наружную часть дымохода буржуйки из трубы. Здесь нужно знать, что чем больше колен находится в системе, тем выше дымоход должен быть. В нашем случае дымоход должен быть выше крыши на 500 – 700 мм выше крыши. Только в таком случае у нас будет хорошая тяга и правильный отвод продуктов горения в печи.

Загружаем дрова в буржуйку, поджигаем и проверяем, все ли мы правильно сделали. Для отопления нашего гаража мы будем использовать дрова. Этот горючий материал доступный и недорогой. Нас полностью устраивает КПД дров. Можно попробовать использовать топливные брикеты, но у нас их нет поблизости, а дровами торгует каждый второй, кому не лень.

Вот такая полезная пошаговая инструкция у нас получилась. Можно сделать много видов самодельных печей, но мы остановились на самом простом и бюджетном варианте.  Сегодня мы рассказали и показали вам, как сделать буржуйку своими руками из подручных материалов.

Постройка разных печей в гараж своими руками

Гараж – второй дом настоящего водителя. А машина для мужчины не просто средство передвижения, а лучший «железный друг». О друзьях принято заботиться. Поэтому хорошие водители держат свои автомобили в теплом гараже. В наше время существует масса вариантов отопления, но не все они подходят. В некоторых случаях лучшим выходом из ситуации является устройство печного отопления. Ассортимент печей для гаража достаточно велик, и стоит задуматься, чтобы сделать правильный выбор. Над вопросом: какая печка лучше для гаража – нужно потрудиться. Любому хозяину важно, чтобы печь для гаража была максимально удобной, экономичной и безопасной.

самодельная печь

Виды печей

Изначально все печи делятся на 2 категории: самодельные печи для гаража на дровах и заводского изготовления. Поэтому список видов печей будет выглядеть так:

  1. Камин.
  2. Печь для гаража своими руками.
  3. Булерьян.
  4. Дизельная печка.
  5. Ракетная печь.
  6. Печь с водяным контуром.
  7. Электрическая печь.
  8. Газовая печка.

Камин

Почти всем мужчинам нравится незаурядность. Камин – самая оригинальная идея для отопления гаража. Он и помещение согреет, и душу водителя. Подходящий камин можно приобрести в магазинах или на просторах интернета. Места занимает немного, приблизительно 1-1,5 кв. метра, и располагается обычно в углу помещения. Камин можно сделать и своими руками. Чертежами и инструкциями выручит интернет. В идеале, желательно найти специалиста, который проконсультирует по технологиям сборки и поможет с приобретением правильного материала. Подготавливается необходимый для работы инструмент и начинается процесс создания камина. Обычно камин «питается» относительно недорогим твердым топливом – дровами.

камин на дровах

Печь для гаража своими руками

Существует две простейших печи, для изготовления которых не потребуется сверх особых навыков: «буржуйка» из листового металла и её кирпичный аналог. Основное различие – материал изделий. Преимущества этих печек:

  1. Простота изготовления и эксплуатации.
  2. Дешевое топливо – дрова.
  3. Хорошая экономия на материалах.

Главные моменты в сборке «буржуйки». Приобретается необходимый материал: листовой 5-миллиметровый металл, трубы дымохода диаметром 150-250 мм, решетка, петли для дверцы. Подготавливается инструмент: сварочный аппарат (в аренду), болгарка с отрезными дисками, стандартный набор инструмента водителя (молоток, рулетка, пассатижи и так далее). Делается чертеж-схема изделия. Приблизительный размер печки – 600 (длина) * 400 (ширина) * 500 (высота без ножек) мм. Высота ножек – 200 мм.

Болгаркой вырезаются по чертежу заготовки из листов металла. Из готовых деталей сваривается печная конструкция. С учетом требований противопожарной безопасности подготавливаются пол и стены под установку «буржуйки» и вырезается отверстие в крыше для дымохода. Процесс изготовления заканчивают монтажом печки и установкой дымохода.

Важно: дверцы топки располагаются в противоположной стороне от автомобиля.

Технология возведения кирпичной печи практически такая, как у «буржуйки», но с некоторыми отличиями:

  1. Материал – шамотный кирпич, шамотная глина, чугунные дверцы для топки и поддувала.
  2. Ключевой инструмент – ведра, мастерок, электромиксер, болгарка с алмазным диском, стандартный набор.
  3. Выкладка производится в ½ кирпича. Поэтому размеры печи следующие: 900 (длина) * 550 (ширина) * 900 (высота) мм. Размеры трубы дымохода: 400 * 400 мм.

буржуйка

Печь Булерьян для гаража

Булерьян – современная модификация «буржуйки», печь длительного горения. Зарекомендовала себя на «отлично» и стала одним из наилучших вариантов для гаража.

Достоинства данного отопительного прибора:

  1. Работает на дровах и деревянном мусоре.
  2. Имеет повышенный КПД.
  3. Одной порции топлива хватает на 6-8 часов.
  4. Быстрый разогрев воздуха в помещении – менее одного часа.
  5. Простота установки.
  6. Малые габариты изделия.

Устройство печи простое: практически та же «буржуйка», снабженная конвекционными трубками для быстрого прогрева воздуха.

Установка должна производиться с учетом правил противопожарной безопасности. Под печкой должна быть оборудована жароустойчивая прочная площадка. На участках стен, расположенных непосредственно рядом с печкой и трубой дымохода, монтируют теплоизолятор. При установке печи, дверцы должны быть направлены в противоположную от машины сторону.

Принцип работы

Дизельная печка

Отличия дизельной печки от вышеупомянутых обогревателей заключаются в отсутствии дымоотвода и в использовании принципиально другого вида топлива – дизельного (жидкого). Печь на солярке для гаража имеет ряд преимуществ:

  1. Малые размеры.
  2. Мобильность – возможность расположения прибора в любой точке помещения.
  3. Экономичность.
  4. Простота в эксплуатации.

Но есть и недостатки:

  1. Запах и копоть.
  2. Помещение должно быть с хорошей вентиляцией, так как для сгорания топлива требуется много кислорода.
  3. Меньшая безопасность по сравнению с «буржуйками».

Дизельная печка для гаража есть в свободной продаже. Также можно сделать прибор своими руками. Пошаговыми инструкциями создания печек поможет интернет.

Дизельная печь

Ракетная печь

Печь-ракета с реактивной тягой является одним из идеальных вариантов из печей длительного горения на дровах для обогрева гаража, так как имеет обширный ряд достоинств:

  1. Максимальная пожаробезопасность в связи с отсутствием открытого пламени.
  2. Достаточно высокий КПД: 90-92 %.
  3. Отличная экономичность благодаря полному сгоранию топлива.

Отличительной чертой ракетной печи для гаража является безотходное использование топлива. То есть, при сгорании дров получаемое тепло не выходит за пределы помещения потому, что процесс сжигания проходит в два этапа: основное горение и догорание оставшихся газов (пиролиз).

схема работы

Печь с водяным контуром

При обогреве гаража печкой с водяным контуром теплоносителем является вода или антифриз. Такой способ обогрева относится к редким за счет сложной конструкции. Печь оборудуется теплообменником для нагрева теплоносителя (бак или змеевик). От теплообменника отходят две трубы: подача и «обратка». Подающую трубу подводят к первой батарее отопления. А трубу обратной подачи к последней. Таким образом, получается замкнутый круг, называемый контуром отопления.

Для более быстрого обогрева помещения в трубу обратной подачи монтируется циркуляционный насос, ускоряющий движение теплоносителя по магистрали. Не лишним будет монтаж расширительного бака, предохраняющего трубы от разрыва при нагревании теплоносителя.

схема работы

Электрическая печка

К электрическим печкам относятся следующие приборы:

  1. Масляные радиаторы.
  2. Конвекторы.
  3. Тепловые вентиляторные пушки.
  4. Инфракрасные обогреватели.

Существенным плюсом электрических обогревателей является простота эксплуатации. А не менее существенным минусом – высокая плата за электроэнергию.

Газовая печь

Газовые обогреватели делятся на несколько видов:

  1. Газовые пушки.
  2. Конвекционные обогреватели.
  3. Инфракрасные каталитические и керамические.
  4. Газовые камины.

Газовая печка для гаража обладает рядом достоинств: удобство в эксплуатации, экономичность топлива и быстрый прогрев воздуха. К основному недостатку относится повышенная пожароопасность.

Печь на масле-отработке

Печь на отработанном масле заслуживает отдельного внимания, так как является наиболее худшим вариантом для обогрева гаража. Открытое пламя делает такую печку самой непредсказуемой и пожароопасной.

Компоненты печи

Вентиляция и дымоходы

Вентиляция гаража отвечает за удаление из помещения вредных запахов и избыточной влаги, а также за приток чистого воздуха. Поэтому любой гараж обеспечивается вентиляцией.

Минимальное требование к помещению при устройстве печей:

  1. Наличие естественной вентиляции при использовании печей с дымоходом.
  2. Комбинированная система вентиляции с применением простейших электрических вентиляторов при эксплуатации печек без дымоотвода.

Главное правило: входное и выходное отверстия должны находиться в диагонально-противоположных верхнем и нижнем углах помещения для правильной организации движения воздуха.

Немного о дымоходах:

  1. Хотя дымоотводы и не нагреваются так сильно, как печи, их установка осуществляется строго по правилам противопожарной безопасности.
  2. Все без исключения дымоходы должны комплектоваться искрогасителями.

схема дымохода

Правила противопожарной безопасности при отоплении гаража

При устройстве отопления гаража настоятельно рекомендуется изучить правила противопожарной безопасности. Существует 6 основных пунктов для обязательного исполнения:

  1. Каждый вид печки (без исключений) необходимо устанавливать и эксплуатировать согласно правилам противопожарной безопасности.
  2. Гараж обязан иметь хорошую вентиляцию.
  3. Помещение следует оборудовать пожарным уголком, содержащим: огнетушитель, кусок брезента (3 * 3 метра) и несколько ведер с песком.
  4. Топливная система автомобиля должна быть полностью исправной.
  5. Все горюче-смазочные материалы должны находиться вне гаража. Желательно на улице, в специально оборудованном металлическом шкафу.
  6. Заправка автомобиля горюче-смазочными материалами должна производиться на улице.

Помните: за каждым словом правил противопожарной безопасности стоит человеческая жизнь.

Совет для тех, у кого нет желания или возможности обогревать гараж. Можно приобрести двухкомфорочную электрическую бытовую плитку (с общей мощностью 2-2,5 кВт) и за час-полтора до выезда поставить прибор под двигатель автомобиля. Даже при морозе в -30 ᵒC автомобиль, находящийся на улице, заведётся гораздо легче. Машину заводить следует за 20 минут до поездки, чтобы прогрелся салон.

Печь для гаража своими руками на дровах

Самый простой способ обогреть гараж – установить электрообогреватель. Однако такой метод не всегда является дешёвым, по причине чего владельцы автомобилей предпочитают использовать сделанную печь для гаража своими руками на дровах.

Дровяная печь может быть произведена как из металла, так и из камня, кирпича или блоков. Если человек собирается изготавливать печь для гаража своими руками на дровах, то ему лучше всего выбрать стеновой материал, так как с ним работать будет проще. В случае если у него присутствуют навыки работы со сварочным аппаратом и болгаркой, то ему не составит труда изготовить дровяную печь из металла.

Буржуйка

Такая печная конструкция является самой незатейливой. Состоит она из камеры сгорания, колосника, дверцы и поддувала (обязательным атрибутом является дымоход). Что касается формы, то конструкция буржуйки быть может как прямоугольной, так и круглой (отметить стоит, что на эффективности отпаивания это никоем образом не отразится).

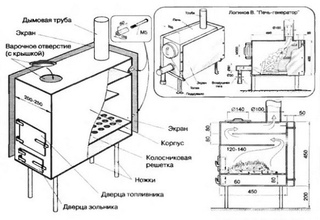

Для того, чтобы было проще возвести печь для гаража своими руками на дровах, следует предпочесть круглую форму конструкции. Для изготовления следует приобрести стальную трубу диаметром от 400 до 500 мм и длиной не более метра. Такая печь должна быть установлена в горизонтальном положении на четырёх ножках (их можно сделать из трубы/уголков).

Процесс изготовления:





  1. В самом начале приваривают к трубе ножки. Далее следует взять лист стали (толщина его должна быть 4 мм) и из него вырезать два круга с аналогичным диаметром, что и у трубы. Затем следует взять один вырезанный круг и в нём проделать дверцу и щель (для поддувала).
  2. Затем переходят к изготовлению колосника. Для этого понадобится просечная сетка, уголок или проволока. Вырезают прямоугольную конструкцию, длина которой равна длине трубы, а ширина - внутреннему диаметру. Полосы вставляют в трубу в горизонтальном положении, после чего её и приваривают ко внутренним стенкам.
  3. К торцам трубы приваривают ранее вырезанные из металла круги. Следует отметить, что шов должен быть сплошным.
  4. Приваривают петли к тому кругу, из которого вырезали дверцу.
  5. Проделывают отверстие сверху собранного сооружения. Далее берут трубу, диаметр которой равен 100 мм, и приваривают её, вследствие чего получается патрубок, на который устанавливают дымоход.

Если приоритетным является изготовление дровяной печи не из трубы, а из листов металла, то в таком случае следует перенести размеры изделия на железные листы и вырезать их с помощью болгарки/горелки. Затем полученные детали сваривают между собой (форма такой конструкции является прямоугольной).

Получившееся устройство характеризируется низкой степенью безопасности, и поэтому его следует обложить кирпичом.

Буржуйка из кирпича

Для того, чтобы возвести такую конструкцию, сначала следует залить фундамент (минимальная толщина – 0,2 м). Для выкладки топки берут шамотный кирпич. Пол и стенки выкладывают кирпичом, а крышку делают из металла или также из кирпича.

Процесс изготовления (пошаговый):

  1. Сначала приступают к выкладке дна, а далее поднимают стенки. Фасадная стена включает в себя дверцу и поддувало.
  2. Переходят к изготовлению колосника. Делают его по такому же принципу, как и для металлической печи. Устанавливают колосник на выступ кирпичной кладки, уложенной на дно.
  3. На построенные стенки укладывают каркас из арматуры/уголков. Сверху кладут кирпичи в 1 или 2 ряда (таким образом, получается крышка). Также следует смастерить дымоход.
  4. Для того чтобы сделать металлическую крышку, нужно из листа железа вырезать прямоугольник, подходящий под размер сооружения.



Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

  1. Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
  2. Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
  3. Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке



Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

  • Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
  • Проводить мобильную регулировку нагревания воздуха в помещении.
  • Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок. Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:
  1. Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
  2. КПД — 75%.
  3. Высота дымоходной трубы — 4 метра при диаметре 100 мм.
  4. Габариты печи: 700х300х500 мм.
  5. Вес печи без отработки — 28 кг.

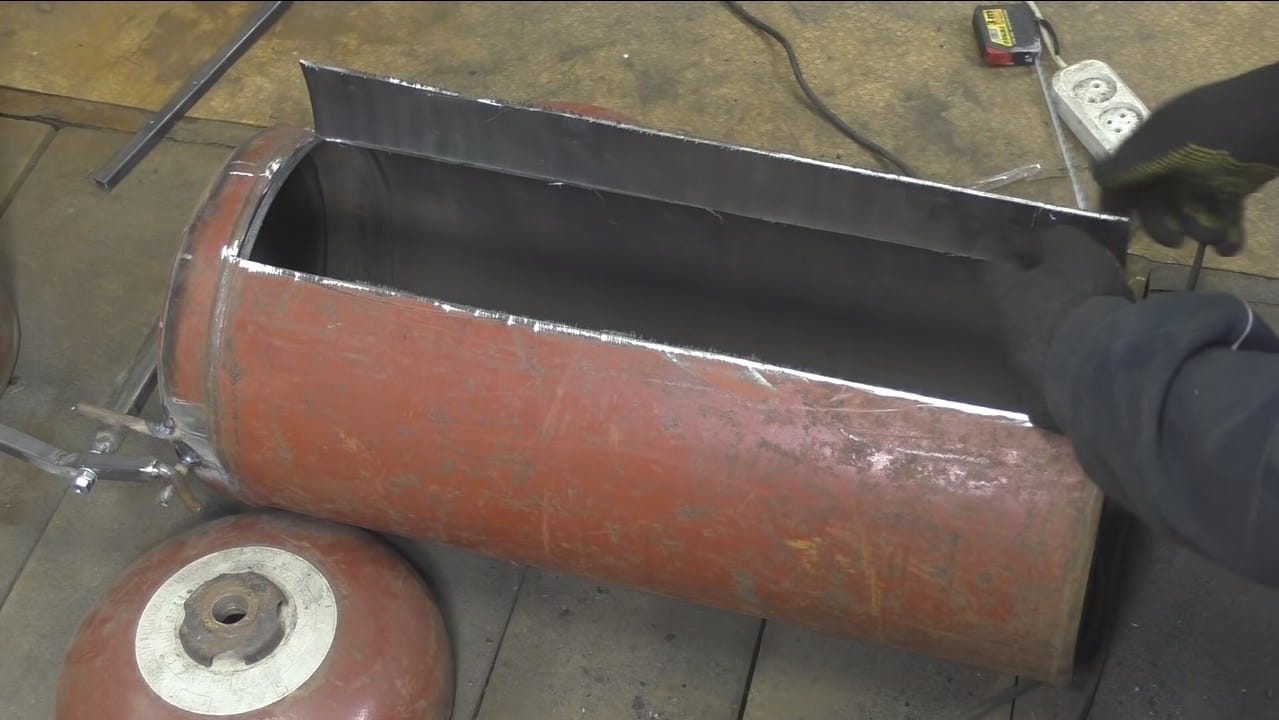

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

  1. Запрещено устанавливать печь в местах со сквозняком.
  2. Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
  3. Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
  4. Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
  5. Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками


Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

Как сделать печь из трубы для гаража, бани, подвала

Так уж произошло, что живем мы в стране, где средняя температура окружающей среды далека от совершенной, тем более в зимний период. Отопительные устройства бывают различными и работают они на разном горючем, к примеру, в гараже в большинстве случаев устанавливают мобильный вариант, который способен быстро нагревать помещение. В данной статье мы поведаем о том, как сделать печь из трубы своими руками без особенных затрат.

Существующие промышленные модели, непременно, владеют рядом хороших черт, а кое-какие смогут быть просто неповторимыми. Но многих останавливает от их приобретения большая цена изделия. Ниже рассмотрим модели, каковые не смогут ударить вам по карману.

Практически будет предложено изготовить аналогичный промышленному вариант, лишь существенно дешевле по цене. Изготовленная печка из трубы своими руками может употребляться не только в гараже, но и в бане.

Свойства отопительного прибора из трубы

Банальная истина гласит, что в мире нет ничего совершенного, исходя из этого «кроме того на солнце имеется пятна». Также самое возможно сказать и про нашу конструкцию. Какой бы материал наряду с этим не употреблялся, неизменно возможно отыскать не только плюсы, но и недостатки (читайте кроме этого статью "Как обустроить печь для бани из трубы без посторонней помощи").

Мы будем собирать печь из металла, исходя из этого и поболтаем о ее хороших чертях:

  1. Не требуется изготавливать фундамент, что в обязательном порядке должно быть при установке стационарной печи из кирпича.
  2. Она достаточно мобильна, исходя из этого возможно не беспокоиться повредить ее при переноске в другое место.
  3. Материал доказал свою прочность и долговечность.
  1. Металл не опасается больших температур, каковые вы имеете возможность создать в топке благодаря сгоранию горючего.
  2. Для поддержания температуры имеете возможность применять каждые горючие материалы.
  3. Таковой отопительный прибор, благодаря стремительной отдачи тепла его стенками, способен прогреть помещение за маленький период. Исходя из этого его довольно часто применяют в парилках.
  4. Конструкция несложна, исходя из этого ее может изготовить своими руками кроме того тот, кто ранее не занимался подобными работами.

Из отрицательных моментов направляться выделить:

  1. Материал корпуса быстро остывает, исходя из этого приходится довольно часто подбрасывать горючее в топку, что не всегда комфортно.
  2. Вам потребуется сварочный аппарат и электричество, и кое-какие навыки сварщика.
  3. В помещении теплый воздушное пространство будет распространяться неравномерно, что будет заметно, особенно в случае если его площадь относительно громадная.

Конструкция

В случае если вас все устроило в прошлом параграфе, значит, возможно двигаться дальше. Сейчас определим, из каких основных элементов будет состоять наша печь:

Топка Предназначена для сжигания горючего.
Поддувало
  1. Используется для тяги в приборе.
  2. Через него кроме этого легко возможно будет собирать золу.
Колосники
  1. Их изготавливают в большинстве случаев из чугуна.
  2. Промежуточное звено между поддувалом и топкой.
  3. На них сжигается горючее.
Бак для воды Весьма эргономичная конструкция, которая разрешает постоянно иметь запас горячей воды, дабы помыть руки по окончании ремонта. Его размещают в большинстве случаев над печкой, но, время от времени делают и ее частью.
Дымоход Рекомендован для отвода газов из дыма из топки за пределы помещения.

Совет: если вы решили применять конструкцию иногда либо же неизменно в бане, сделайте сверху емкость, куда возможно будет класть камни. Это существенно увеличит КПД печи.

Как сделать

Подготовка:

  1. Применяйте для изготовления листовой прокат либо готовые трубы соответствующего размера.
  2. Толщина металла должна быть от 8 мм. Так как прокатный металл сварить сложнее, исходя из этого не огорчайтесь, в случае если у вас не окажется круглой емкости. В этом случае нас интересует как раз труба нужного размера, которая возможно вертикальная либо горизонтальная в зависимости от конструкции.
  3. Диаметр готовой трубы – от 500 мм.
  4. Приготовьте два куска – 600 мм и 900 мм длиной. Первый – для бака, второй – для топки.

Ниже предлагается инструкция, которая окажет помощь разобраться в данном вопросе:

  1. Сделайте внизу трубы отверстие для поддувала, дабы входящий в него воздушное пространство смог создавать тягу и поддерживать горение.
  2. Сделайте для него маленькую дверцу на петлях.
  3. Топка будет расположена выше поддувала, дном которой являются чугунные колосники. Для их установки нужно предварительно к стенкам прибора приварить особые подставки.
  4. В обязательном порядке сделайте дверцу для топки, ее толщина возможно не через чур толстой, приблизительно 3 мм.

Совет: если вы станете устанавливать сверху печи камни, вам пригодится для них стальное дно, которое необходимо приварить к стенкам. В нем нужно сделать проход для дымохода.

  1. Сделайте дымовую трубу из металла, герметично приварив его к верхней части печи. В другом случае газы из топки начнут попадать в помещение.

Изготовление бака для воды

Как уже было сказано выше, его будем делать из второй заготовки длиной 600 мм.

  1. Приварите дне к торцу трубы, применяя для этого любую сталь, кроме того толщиной 5 мм.
  2. Сделайте в днище предварительно отверстие для дымохода от топки.
  3. Приварите шепетильно дымовую трубу к дну бака, дабы исключить протекание воды из него в топку.
  4. Установите сверху конструкции съемную крышку. Ее снимают с целью проведения чистки баки.

Для ее изготовления лучше применять два элемента:

  • один прикрепить к дымовой трубе;
  • второй - съемный.
  1. Сделайте в стенке бака отверстие и установите в нем сливной кран.

Ракетная печь

Мы в далеком прошлом уже привыкли к русским печам, голландским, колпаковым и двухколпаковым. Но инженерная идея не следует на месте, что вылилось в новом веянии данных отопительных устройств.

Ларри Виниарски придумал rocket stove либо ракетную печь, которую он разрабатывал для применения в государствах третьего мира.

Рассмотрим незамысловатый принцип ее работы:

  1. Дрова необходимо ставить вертикально в особое отверстие.
  2. Их розжиг осуществляется снизу.
  3. Пламя проходит до вертикальной дымовой трубы, в большинстве случаев изготовленной из металла, не смотря на то, что время от времени их делают и из кирпича. Первый лучше тем, что он разогревается фактически мгновенно, а устройство не так дымит при розжиге.

Совет: для обычной работы железного дымохода его направляться хорошо утеплить.

  1. Сверху устанавливается к верху дном простая железная бочка.
  2. В то время, когда тёплые газы ударяются в него, они начинают расходиться по сторонам, неспешно уходя вниз.
  3. Позже их путь проходит по горизонтальному дымоходу, в большинстве случаев вмурованному в саманный диван.
  4. Выход - вертикальная выхлопная труба, которая имеется у простых печей, дабы была тяга.

Вывод

Из данной статьи вы выяснили, что возможно и из использованных материалов изготовить настоящий отопительный прибор, цена которого вследствие этого будет минимальной. Печи из железной трубы доказали свою надежность и долговечность. Их разные модификации с успехом помогают нам в разных сферах нашей жизнедеятельности (читайте кроме этого статью "Печь для казана из трубы своими руками: простые и весьма доступные методы изготовления").

Видео в данной статье окажет помощь отыскать вам дополнительную данные по данной тематике.

Духовка для гаража и теплицы своими руками - фото и схема | Сделай сам

Сегодня есть много интересных решений. на отопление гаража . Поговорим еще об одном - газовая плита газовая от «Запорожца» . Для этого используются дешевые 6 / у запчасти от советской техники. Технику можно использовать не только в гараже, но и для обогрева теплицы перед посадкой или небольшого загородного дома перед запуском основного отопления.

Изучаем базовую конструкцию печи

НАСОС подает газ в узел учета. В машине помпа необходима, так как топливный бак находится под печкой и в него самотеком не поступает бензин. ДОЗИРУЮЩЕЕ УСТРОЙСТВО работает по принципу сливного бачка унитаза: топливо по каплям подается из него в камеру сгорания. Если уровень бензина упал, поплавок опускается и открывает клапан, заправляя прибор бензином.

В камере сгорания топливо смешивается с воздухом и воспламеняется свечой накаливания.При полном воспламенении топливовоздушной смеси и установлении необходимой температуры тепловое реле отключает свечу накаливания.

На электродвигателе печи установлено ДВА ВЕНТИЛЯТОРА: один подает воздух для горения в камеру сгорания, а второй выдувает камеру сгорания наружу и подает нагретый воздух в отопление.

В печи есть ВНЕШНЯЯ ТРУБКА ГАЗА СНАРУЖИ, НАГРЕВАТЕЛЬНАЯ ТРУБКА ВЫХОДА ГОРЯЧЕГО ВОЗДУХА ДЛЯ ОТОПЛЕНИЯ, ТРУБКА ВВОДА ВОЗДУХА, ТРУБКА ВХОДА ВОЗДУХА ДЛЯ ОТОПЛЕНИЯ.Дымовые газы с горячим воздухом для отопления не смешиваются, теплообмен между ними происходит через стенку теплообменника из нержавеющей стали.

ТРЕХПОЗИЦИОННЫЙ ПЕРЕКЛЮЧАТЕЛЬ используется для управления работой печи. Изначально он устанавливается в салоне автомобиля. Первое положение выключено, второе включает вентиляторы и свечу накаливания (удерживайте ручку в этом положении примерно 10 секунд), третье открывает электромагнитный клапан в дозаторе топлива, а также топливный насос.

Далее при выставлении температуры в плите свечу выключают. Когда топка выключена, электромагнитный клапан подачи топлива и насос закрыты, вентиляторы продолжают подавать воздух в топку и в ее воздушный поток до тех пор, пока термоэлемент электромеханического реле не остынет и не выключит топку полностью. Таким образом плита защищена от перегрева, когда тепло продолжает выделяться даже после выключения.


Смотрите также: Газовый пистолет для отопления гаража своими руками - фото, чертежи и изготовление


ЧТО НЕОБХОДИМО ИЗМЕНИТЬ ДЛЯ

Казалось бы, изначально у нас есть готовый обогреватель, который можно установить в гараже, но бензиновая плита в исходной комплектации имеет ряд довольно критических недостатков:

  • ПОТРЕБЛЕНИЕ БОЛЬШИХ ТОКОВ ПРИ ЗАПУСКЕ, для чего требуется мощный блок питания или промежуточный аккумулятор, так как нить накала используется для зажигания смеси;
  • НЕВОЗМОЖНОСТЬ РЕГУЛИРОВАНИЯ МОЩНОСТИ ГОРЕНИЯ, печь можно только выключить;
  • ЗАПАХ В ПЕЧИ ОТ ПАРОВ БЕНЗИНА;
  • ЧАСТЫЕ ПРОБЛЕМЫ ПРИ ЗАПУСКЕ, особенно при сильном морозе;
  • РАСХОД ТОПЛИВА ОКОЛО ЛИТРОВ В ЧАС или даже больше.

Адаптировать печь

Чтобы перевести печь на газ, вам понадобится ГАЗОВАЯ ЛАМПА ОБЪЕМОМ НЕ МЕНЕЕ 12 ЛИТРОВ. В кирпичном гараже достаточно поддерживать минимальную комфортную температуру зимой в течение 25-30 часов (толщина стен - один кирпич, размер - 3 х 4,5 м, высота потолков - 2 м).

Для снижения давления газа необходим регулятор давления газа пропана. Рекомендуется коробка передач с ручкой регулировки и манометром. Так можно подобрать необходимое давление, чтобы газ в топке полностью сгорел и дым из него не выходил с тяжелым горьковатым запахом.Также, понизив давление газа, можно снизить тепловую мощность печи. Кроме того, по манометру на выходе из регулятора можно отследить то, что газ в баллоне почти закончился. Газовый редуктор подключается к плите газовым шлангом.

Для безопасности топки газ лучше подавать не сразу в камеру сгорания, а через ЭЛЕКТРОМАГНИТНЫЙ КЛАПАН (баллон должен быть закрыт после выключения топки).Вы можете использовать ВСТРОЕННЫЙ БЕНЗАКЛАПАН в случае прибора учета. В этом случае необходимо снять с него поплавок с запорным вентилем, заглушить дыхательное отверстие под крышкой поплавка, нарезать в нем резьбу и вкрутить винт без колпачка.

Таким же образом отсоединяется от ТРК труба перелива бензина, через которую излишки топлива после помпы сливались обратно в бензобак. Жиклер дозатора бензина в дозаторе необходимо открутить и заново просверлить в нем до диаметра примерно 1 мм (подбирается опытным путем).Таким образом мы увеличиваем пропускную способность жиклера, потому что газ имеет меньшую плотность, чем бензин. Теперь газ попадает в поплавковую камеру ТРК, а затем через встроенный соленоидный клапан, жиклер и медную трубку в камеру сгорания.

Также можно использовать нормально замкнутые (замкнутые без подачи напряжения на клеммы катушки)

КЛАПАН ЭЛЕКТРОМАГНИТНЫЙ ОТ ГАЗОБАЛОННОГО ОБОРУДОВАНИЯ АВТОМОБИЛЕЙ. Преимущество этого оборудования в том, что в нем установлен специальный газовый войлочный фильтр.

ШЛАНГ ОТ РЕДУКТОРА подсоединяется к входу клапана, к выходу - МЕДНАЯ ТРУБКА, идущая в камеру сгорания. На том конце медной трубки, который соединен с камерой сгорания, нужно припаять ТИНГУЛЯР с оловом. Его можно взять из дозатора или из запасных насадок для домашней газовой плиты. Насадку нужно вывернуть на нужные размеры снаружи и сделать отверстие примерно на 1-1,2 мм внутри. Резьба у клапана и штуцера дозатора такая же, поэтому их можно взять оттуда.Родной дозатор печки не пригодился. Его можно разобрать и поставить на это место вентиль.

Для розжига топки уже не требуется мощная светящаяся свеча, нужна искра. Снимаем накидную гайку родной свечой (еще пригодится эта гайка). Свеча больше не нужна. Берем из машины свечу и на наждачной бумаге шлифуем шестигранник, чтобы новая свеча вошла в колодец старой и поверх нее можно было накрутить родную накидную гайку. Свечи можно взять по старой советской технике.Боковой электрод необходимо снять, оставив только центральный - искра попадет в корпус топки.

Высокое напряжение, необходимое для свечи, получается НА ВЫСОКОВОЛЬТНОЙ КАТУШКЕ от той же старой советской классики или от мотоцикла. Главное, чтобы его питающее напряжение было 12 В. Подключаем высоковольтный провод от катушки к свече.

Для формирования импульсов 12 В, которые должны поступить на катушку, используем обычное двенадцатавольтное переключающее РЕЛЕ ОТ АВТОМОБИЛЯ.Реле должно иметь пять контактов. Два из них запитывают 12 катушек реле. Три переключающих контакта: один общий, один разомкнутый и один замкнутый. Схема контактов обычно нанесена на корпус реле. Подходят автомобильные реле типа 98.3747.

Контакты реле выполняют следующие функции:

• 85,86-витковое реле;

• 30 - контакт центрального выключателя;

• 88 - контакт переключателя нормально замкнутый;

• 87-нормально разомкнутый контактный выключатель.

Параллельно следует впаять контакты катушки реле ЭЛЕКТРОЛИТИЧЕСКИЙ КОНДЕНСАТОР емкостью 2200 мкФ и напряжением 25 В.

Не перепутайте полярность конденсатора! Он служит для более редких контактов реле включения-выключения. Чем меньше емкость, тем чаще будут переключаться контакты и тем чаще на свече зажигания будут образовываться искры. Без конденсатора реле гудит, переключая контакты с интервалом в миллисекунды. В этом режиме искра на свече не будет достаточно длинной и мощной.

Также параллельно контактам на катушку зажигания припаивается искробезопасный пленочный конденсатор емкостью 0,22 мкФ с напряжением не менее 100 В.

ВАЖНО!

Электромагнитный клапан в контуре изначально подключен через оловянную резьбу, установленную на выходе горячего воздуха для нагрева. Эту схему рекомендуется оставить в целях безопасности: при пожаре дымовые газы лопнут и выйдут в помещение.

В этом случае резьба расплавится и оборвется, отключив подачу напряжения на клапан. Клапан, в свою очередь, перекроет подачу газа и выключит духовку.

Многие используют аварийные формирователи импульсов из классики, но эта схема дешевле, проста и компактна. Для печи потребуется источник питания постоянного тока, рассчитанный на 14 В и ток около 5 А. Можно использовать трансформатор с выпрямителем.

Современные импульсные блоки питания тоже можно использовать, но в гараже, когда запуск происходит в холодную погоду и при повышенной влажности, есть вероятность, что блок долго не прослужит.

Поэтому все детали рекомендуется использовать советские, б / у.Их можно найти по объявлениям в Интернете. Так будет дешевле и надежнее.


Смотрите также: Отопление неотапливаемой теплицы своими руками (+ чертеж)


УСТАНОВКА ПЕЧЕЙ В ГАРАЖЕ ИЛИ ТЕПЛИЦЕ

Забор воздуха для горения и отопления будет производиться из помещения. Вытяжка выводится трубой с внутренним диаметром не меньше, чем у выхлопной трубы топки.

Выхлопной патрубок присоединяется к печке фланцевым соединением на двух болтах.Фланец можно вырезать из стального листа толщиной не менее 2 мм. Стык следует заделать термостойким герметиком или паронитовой прокладкой.

Корпус печи крепится на кронштейнах к стене с помощью двух хомутов для канализационных труб.

Подключаем родной трехпозиционный переключатель по следующей схеме:

• Первая позиция выключена.

• Второй - вентиляторы работают.

В этом случае топка топки продувается, из нее удаляются несгоревшие продукты сгорания и остатки газа.

В стандартной схеме в эту позицию входит также свеча накаливания. В нашем случае не рекомендуется включать свечу зажигания в этом положении переключателя - может произойти хлопок из-за возгорания остатков газа.

• Третья позиция - открывает электромагнитный клапан подачи газа, на свечу подается искра.

Искра гаснет после прогрева электромагнитного реле, о чем свидетельствует загорание лампочки, прикрепленной к корпусу печки.

Свечи выключить можно вручную выключателем.Некоторые наоборот идут более сложным путем - используют схему с микроконтроллерным управлением, прописывают в программе логику работы, запуска и остановки печи. В этом случае для запуска достаточно нажать всего одну кнопку.

Особенностью печи является раздражающий шум электродвигателя. Как вариант, можно переделать его на подшипники и отказаться от родных втулок ротора. Возможно использование изоляционных крышек.

ОСОБЕННОСТИ РАБОТЫ С РУЧНЫМ УПРАВЛЕНИЕМ

Во время работы печи необходимо следить, чтобы торцевая стенка теплообменника не стала раскаленной добела.Это видно, когда свет выключен. Лучшим можно считать вишневый цвет металлической стены. Так теплообменник прослужит дольше.

Контроль полного сгорания топлива. При прогреве печи и выходе на рабочий режим не должно быть черного и белого дыма. Правильный выхлоп практически прозрачен, парит только водяной пар, выделяющийся при сгорании. Запаха газа быть не должно.

Во время работы в топке печи создается равномерный слабый гул.

Все настройки подбираются экспериментально - подбором давления газа и диаметра жиклера.

В этом варианте используется сопло диаметром 0,7 мм, а давление газа устанавливается на 0,05 МПа на манометре на регуляторе. При больших диаметрах отверстий в насадке не удавалось довести цвет стенки теплообменника до вишневого, а на выходе нагретого воздуха можно было спокойно держать руку. При повышении давления до 0,1 МПа печь начала дымить и пахнуть газом на выхлопе.Регулируя настройки, удалось добиться максимального сгорания топлива и максимальной температуры на выходе нагретого воздуха.

ОТОПЛЕНИЕ ГАРАЖА И ПАРНИК НАШИМИ РУКАМИ - ВИДЕО

© Автор: Наталья Степанова


Читайте также: Необычная и экономичная печь для обогрева теплицы своими руками

ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И МАСТЕРОВ, ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВЫЕ. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками - домохозяину!»


Подписывайтесь на обновления в наших группах и делитесь.

Давай дружить!

5 лучших способов обогреть гараж

Если вы используете свой гараж как мастерскую, холодная погода может помешать вам заниматься своими руками в течение нескольких месяцев каждый год. Но есть много способов вернуть себе верстак. Мы здесь, чтобы помочь вам понять, как отапливать гараж, чтобы вам больше никогда не пришлось вешать пояс для инструментов на зиму.

«Мы слышим от людей, которым необходимо отапливать гараж по разным причинам. Ваш гараж может стать отличным местом, чтобы ваш сад процветал в зимние месяцы.Мы также получили известия от профессиональных мастеров по дереву, которые используют наши обогреватели для сушки герметика и других проектов, которые становятся более гладкими при более высокой температуре ».

Лена Крокер | Кадет Тепло


Как обогреть гараж на круглогодичное использование


В таблицах ниже мы рассмотрим плюсы и минусы пяти распространенных решений для обогрева гаража. Мы также рассмотрим, подходит ли каждый вариант для самостоятельной установки. Обладая этой информацией, вы сможете решить, как лучше отапливать гараж.

1. Установите лучшую изоляцию

Самый дешевый способ обогреть гараж

Что это такое? Если у вас мягкие зимы, вы можете поддерживать комфортную температуру в гараже, просто изолировав гаражные двери и окна, а также герметичные наружные двери. Скорее всего, вам все равно придется носить несколько слоев во время работы, но усиленная изоляция сохранит в вашем гараже намного больше тепла, чем снаружи.

Плюсы Минусы
  • Изоляция и герметизация обычно очень доступны.
  • После установки не требуется текущих затрат.
  • Установка проста и понятна.
  • Не лучший выбор для регионов, где температура регулярно опускается ниже нуля.
  • Вы не сможете контролировать точную температуру в вашем гараже.

Сделай сам? Да! По словам Лены Крокер из Cadet Heat: «Добавление теплоизоляции - это простой проект для большинства домашних мастеров, который поможет ограничить потери тепла и сохранить тепло в гараже.«У большинства домовладельцев не возникнет проблем с изоляцией окон и уплотнением дверей. Утепление гаражных ворот - это немного сложнее, но все же вполне выполнимо для среднего домашнего мастера.

2. Подключение электрического обогревателя

Самый простой способ обогреть гараж

Что это такое? Электрические обогреватели для вашего гаража - это просто более крупные и мощные версии портативных устройств, которые вы можете использовать для обогрева своего офиса или спальни.Если площадь вашего гаража ограничена, вы даже можете найти электрические обогреватели, которые можно установить на стене или под потолком.

Плюсы Минусы
  • Современные энергосберегающие модели, как правило, не сильно повышают ваш счет за электроэнергию.
  • При необходимости можно использовать внутри дома.
  • Вентиляция не требуется.
  • Для обогрева гаража может потребоваться больше времени, чем при использовании других вариантов.
  • Может быть трудно использовать в гаражах с небольшим количеством розеток.
  • Будет менее эффективен в неизолированном гараже.

Сделай сам? Очень - обогреть гараж с помощью электрического обогревателя так же просто, как найти хорошее место и подключить его к электросети.

Бонусный совет:

«Мы рекомендуем изучить систему обогрева, которой можно управлять с помощью термостата. После включения обогревателя в гараже легко забыть.Использование термостата безопаснее и может сэкономить вам немного денег на счетах за электроэнергию, потому что вы не будете использовать больше электроэнергии, чем вам нужно ».

Лена Крокер | Кадет Тепло

3. Зажигание обогревателя камеры сгорания

Самый быстрый способ обогреть гараж

Что это такое? В обогревателях камеры сгорания для создания тепла используется такой источник топлива, как керосин или пропан. Большинство из них должны работать на определенном типе топлива. Однако есть модели, которые могут работать на нескольких типах топлива, что дает вам гибкость при покупке того, что в настоящее время является самым дешевым.

Плюсы Минусы
  • Большинство моделей довольно быстро отапливают гараж среднего размера.
  • Может продолжать обогрев гаража даже при отключении электричества.
  • Часто дешевле, чем электрический обогреватель.
  • Очень шумно. Многие приравнивают его к звуку реактивного двигателя.
  • Некоторых людей может беспокоить запах топлива.
  • У вас будут текущие расходы на топливо.
  • Сгорание приводит к попаданию влаги в воздух, поэтому существует риск ржавчины ваших инструментов или транспортных средств, если вы часто используете обогреватель в течение длительного времени.

Сделай сам? Да, как и в случае с электрической версией, все, что вам нужно сделать, это установить его на место и запустить.

Вопросы безопасности:

Камеры внутреннего сгорания выделяют окись углерода. Их никогда не следует использовать, не взломав дверь гаража на несколько дюймов и / или открыв окна для вентиляции.Их также нельзя использовать , никогда не используйте в вашем доме. Даже в хорошо вентилируемых гаражах следует установить детектор угарного газа для дополнительной безопасности.

4. Установка бесканальной мини-сплит-системы

Самый удобный способ обогреть гараж

Что это такое? Бесканальная мини-сплит-система состоит из приточно-вытяжной установки, устанавливаемой внутри помещения, и компрессора, расположенного снаружи. Эти два компонента соединены трубопроводом.Вся система работает от электричества.

Плюсы Минусы
  • Большая гибкость при размещении. Может быть установлен вдоль пола, закреплен на стене или подвешен к потолку.
  • Многие модели поставляются с пультом дистанционного управления для упрощения управления.
  • Отличный выбор для обогрева гаража, который хотите использовать как дополнительное помещение.
  • Некоторые агрегаты также могут обеспечивать охлаждение в жаркие месяцы.
  • Первоначальные затраты намного выше, чем для большинства других вариантов отопления гаража.
  • Фильтр необходимо очищать ежемесячно, поскольку в бесканальной системе может накапливаться мусор.
  • Не самый сильный вариант для разогрева. В очень холодном климате вам может потребоваться дополнительное тепло.

Сделай сам? Только если у вас есть опыт работы в домашних условиях и электротехнике. В большинстве случаев вам следует нанять специалиста по HVAC для установки вашей системы.

«Важно нанять кого-то, кто знаком с вашей конкретной системой отопления. Например, при работе с электронагревателями мы рекомендуем пользоваться услугами квалифицированного электрика. Таким образом, они наверняка будут хорошо знакомы с электричеством, а не с генеральным подрядчиком ».

Лена Крокер | Кадет Тепло

5. Добавьте лучистое отопление

Самый эффективный способ обогрева гаража

Что это такое? Системы лучистого отопления устанавливаются под полом или в виде панелей в стенах или потолке.Система использует инфракрасное излучение для нагрева самой поверхности, а не воздуха в помещении. Существует несколько различных типов систем лучистого отопления для пола и стен / потолка, поэтому изучите, какой из них лучше всего подходит для вас.

Плюсы Минусы
  • Очень низкие эксплуатационные расходы после установки.
  • Чрезвычайно тихий.
  • Напольные установки нагревают пространство более равномерно, чем другие варианты.Это позволяет избежать создания пятен, которые будут значительно теплее или прохладнее, чем в остальной части гаража.
  • Дорогая предварительная установка.
  • Установка - сложный процесс, особенно для напольных систем.
  • На поверхности, где установлена ​​система, может скапливаться влага.

Сделай сам? Нет - этот вариант отопления гаража всегда должен устанавливаться профессионалом, имеющим опыт работы с лучистым отоплением.

Предупреждение для плотников:

«Когда речь заходит о безопасности гаража и обогревателях, на ум приходят две важные вещи: опилки и легковоспламеняющиеся пары. Ни один из них плохо сочетается с нагревателями. Если вы занимаетесь деревообработкой, мы всегда рекомендуем проконсультироваться с производителями обогревателей, чтобы узнать, какие продукты можно безопасно использовать в вашем гараже ».

Лена Крокер | Кадет Тепло

Поднимите свой проект отопления гаража на новый уровень

После того, как вы определились с оптимальным способом обогрева гаража, используйте эти руководства, чтобы максимально использовать ваше недавно обновленное пространство:

Нужно освободить место перед тем, как опломбировать гараж?
Позвоните по телефону 833-499-7507, и мы предоставим вам мусорный контейнер для жилых помещений для всего вашего мусора.

установка крошечной дровяной печи в сарае

OFF GRID LIVING - 1 . Установка небольшой дровяной печи в сарае или крошечном доме с металлической крышей.

Посмотрите видео здесь

Чтобы установить дровяную горелку в сарае, вам понадобится очаг, немного защиты, комплект дымохода и несколько инструментов. (и печь!)

  1. Инструменты - инструменты, необходимые для работы
  2. Подок - размер, толщина и крепления.
  3. Экранирование - Безопасные расстояния от горючих материалов, крепления
  4. Комплект дымохода - Перечень компонентов дымохода и допуски
  5. Печь.
  6. Безопасность - сигнализация CO и вентиляция.

Инструменты

Дрель, лобзик, спиртовой уровень, отвертка, 10-миллиметровая дрель, 4-миллиметровая дрель, патронный пистолет, нож, маркер, удлинитель, стремянка

The Hearth

Установка вашего Небольшая дровяная печь в сарае - это отдельно стоящий сценарий, поэтому для нее требуется другое устройство очага, чем если бы она была встроена в нишу для камина.Если ваша печь имеет независимую сертификацию, не допускающую нагрева под ней очага до температуры более 100 градусов по Цельсию (проверьте детали печи от производителя), то правила для очага очень просты, поскольку конструкционный очаг полной толщины не требуется:

Для установки навесной печи очаг должен быть не менее 12 мм толщиной и из негорючего материала. (например, плиточный пол или стекло на ковре / деревянном полу и т. д.).

В этом случае размер очага должен быть минимальным: 840 мм x 840 мм.Также должно быть минимум 150 мм пода с каждой стороны и сзади печи и минимум 225 мм перед дверцей печи (300 мм, если печь предназначена для работы с открытыми дверцами)

Резюме; Толщина 12 мм, 225 мм спереди и 150 мм по бокам.

Примечание.

  1. Нужен ли мне очаг, если у меня каменный пол?

Ответ. ДА. Очаг должен обеспечивать «визуально видимое предупреждение» (см. Утвержденный документ J 2.26).

Это не позволяет вам просто поставить плиту на твердый пол, например, на плиточный кухонный пол, без каких-либо заметных видимых краев.

Мы использовали стеклянную пластину. (Размер печи был меньше 700 x 600, но печь очень мала, и с этим размером мы смогли сохранить 150 мм с каждой стороны и 250 мм спереди.

(Самая важная причина для обеспечения очага - для защиты от возможных проблем в случае выпадения раскаленного угля из печи при открытии дверцы, поэтому требование о переднем очаге является наиболее важным, которого необходимо придерживаться.)

ЗАЩИТА.

Насколько близко печь может подходить к стене моего сарая?

Чтобы расположить печь и / или дымоход ближе к горючим материалам, их можно защитить изоляционной плитой.

Безопасное расстояние 200 мм при экранировании горючих материалов доской толщиной 25 мм с воздушным зазором сзади 15 мм.

Нужно ли экранировать дымоход?

Одностенная дымовая труба должна быть в 3 раза больше диаметра горючих материалов.Безопасное расстояние до экранированной горючей поверхности может быть уменьшено в зависимости от количества используемой защиты.

Труба с двойными стенками должна быть на расстоянии 50 мм от горючих материалов.

Плита Hardie-Backer - отличный продукт для использования в качестве экранирования, как и вермикулитная плита. VITCAS - хорошее онлайн-место для получения вашего экранирования.

КОМПЛЕКТ ДЫМОХОДА.

Комплект дымохода, установленный в этом случае, представляет собой смесь одинарной дымовой трубы и двустенной дымовой трубы. Сделано в Великобритании, это дымоход высочайшего качества, который можно купить за деньги, произведенные в Великобритании.Комбинация VITRELUX и HT-S представляет собой систему, предназначенную для обеспечения эффективного использования системы ок. Высота 3,6 м. Размер дымохода увеличивается со 100 мм до 125 мм, а также используется шведский колпак A? D, чтобы свести на нет относительно небольшую высоту дымохода.

Этот «НАБОР ДЫМОХОДА» состоит из следующих компонентов;

1 x 1000 мм с дверцей ОДНОСТЕННЫЙ ДЫМОХОД MIDTHERM VITRELUX.

ОДНОСТЕННАЯ ДЫМОХОДНАЯ ТРУБКА MIDTHERM VITRELUX, 1 колено 45 мм.

Колено 1 x 45 с дверцей ТРУБКА ДЫМОХОДНАЯ ОДНОСТЕННАЯ MIDTHERM VITRELUX.

2 соединительных зажима из нержавеющей стали MIDTHERM VITRELUX ОДНОСТЕННЫЙ ДЫМОХОД.

1 переходник одностенного дымохода 100 мм на двустенный дымоход 125 мм MIDTHERM HT-S ДВУСТОРОННИЙ ДЫМОХОД

1 кронштейн настенной ленты MIDTHERM HT-S ДВУСТОРОННИЙ ДЫМОХОД

Огненный трос длиной 15 мм длиной 500 мм. ДВУСТОРОННИЙ ДЫМОХОД MIDTHERM HT-S

1 x 500 мм ДВУСТОРОННИЙ ДЫМОХОД MIDTHERM HT-S (нержавеющая сталь)

ДВОЙНОЙ ДЫМОХОД MIDTHERM HT-S 1 x 500 мм (черный)

1 x Штормовой воротник ДВУСТОРОННЯЯ ДЫМОХОДНАЯ ТРУБКА MIDTHERM HT-S (черная отделка)

1 x Шведский кожух A / D MIDTHERM HT-S ДВУСТОРОННЯЯ ТРУБКА (черная отделка)

1 силиконовая прокладка

1 комплект для фиксации силиконовых прокладок

1 x картридж термостойкий клей

1 x картридж термостойкий силикон

1 x картридж огнестойкий клей

Стоимость этого точного комплекта дымохода с дополнительным черным порошковым покрытием составляет 585 фунтов стерлингов.

Печь.

Маленькие печи - лучший выбор для небольших помещений, таких как сараи. Если вы установите слишком большую печь, вы никогда не сможете правильно ее запустить и быстро засорете дымоход. Выберите небольшую плиту, которая занимает мало места, чтобы максимально использовать имеющееся у вас небольшое пространство. Вы можете подумать о том, чтобы установить дополнительный задний бойлер для подачи горячей воды или установить небольшой радиатор, если ваш сарай был разделен на перегородки и имеет отдельные внутренние области.

Печь Hobbit с подставкой - это то, что мы предлагаем, это лучшая «навесная печь» для установки, и она без проблем нагреет сарай 20 футов на 10 футов.

Безопасность и вентиляция

Установка сигнализатора CO и дыма в сарае важна для безопасности всех, кто находится внутри, особенно если сарай очень воздухонепроницаем.

Хорошая вентиляция также важна, и установка вентиляционного отверстия всегда является хорошей идеей для обеспечения хорошего притока воздуха в печь.

Если вы собираетесь спать в сарае, вы должны установить печь в соответствии с действующими нормами.

Утвержденный документ J

Скачайте бесплатно правила установки печей.

https://www.gov.uk/government/uploads/system/uploads/attachment_data/file/468872/ADJ_LOCKED.pdf

Еще одно очень полезное руководство, которое поможет вам понять требования Утвержденного документа. J - это BS 8511: 2010. Есть полезный рисунок, который можно просмотреть по ссылке ниже.

http://www.soliftec.com/Boat%20Stoves%201-page.pdf

КАК УСТАНОВИТЬ Крошечную ДЕРЕВЯННУЮ ПЕЧЬ.

ШАГ 1.

Под необходимо закрепить ковровое покрытие, клей, песок или твердый раствор. После того, как очаг установлен, можно разместить печь и найти центральную точку дымохода с помощью отвеса или спиртового уровня.

ШАГ 2.

Прикрепите экран с помощью термостойкого клея и пары винтов, чтобы удерживать его на месте, пока клей не затвердеет.

Вот руководство по типичному экранированию, которое потребуется.

ШАГ 3.

Отметьте край отверстия и просверлите сверлом 10 мм, а затем вырежьте отверстие лобзиком.

ШАГ 4.

Закрепите опорный кронштейн настенной ленты в положении, готовом для установки первой двустенной дымоходной трубы длиной 500 мм. Сначала прикрепите переходник от одиночного к двойному к этой длине. Вы можете собрать детали дымохода с одинарной стенкой и предложить все необходимое, чтобы убедиться, что вы разместили двойную стенку на правильной высоте.

ШАГ 5.

Отрежьте силиконовый планок и прикрепите его к крыше. Закройте все термостойким силиконом. Предстоящее видео поможет вам определить все места и подробно расскажет об установке силиконового чехла.

ШАГ 6.

Присоедините вторую черную длину 500 мм с уже прикрепленным шведским кожухом.

ШАГ 7.

Прикрепите штормовой воротник

ШАГ 8.

Соберите отдельные части стены и соедините каждую из них герметиком из огнестойкого цемента, а также используйте соединительный зажим между каждой частью.

ШАГ 9.

Прикрепите накладку или заполните видимую пустоту отрезком пожарного троса.

ШАГ 10.

Зажгите плиту, чтобы проверить, все ли правильно подключено.

Посмотрите видео, как установить дровяную печь в сарае.

В этом видео показано, как установить силиконовую прокладку на металлическую гофрированную крышу

Печь Коулмана - плюсы и минусы, а также почему мы готовим на бензине

Во время подготовки к поездке мы проверили склад армейских излишков .Здесь купили прочную алюминиевую сковородку и водонепроницаемую коробку для хранения, чтобы поставить на крышу «Ленд Крузера». Мы не говорили о том, какое кухонное оборудование привезем. Мы хотели, чтобы все было просто, и не хотели делать кухню внутри Land Cruiser. Мы хотели иметь возможность готовить как внутри, так и снаружи.

Я просматривал полки, как вдруг мой взгляд упал на пару прямоугольных зеленых металлических ящиков. Когда я открыл один из них, я знал, что мы нашли свою кухню.Две старые печи Coleman 425F стояли штабелями между несколькими военными дизельными печами.

Эти старые модели Coleman с причудливым красным баком понравились нам, поэтому мы купили одну. По дороге нам попадались многочисленные переселенцы, использующие более новую модель 424.

Печь Коулмана - какое топливо использовать?

С моим другом Басом я тщательно очистил печку и зажег ее белым газом. Он горел красиво и чисто. Отлично.

Тем временем я связался с Coleman Benelux, чтобы получить дополнительную информацию об этой конкретной плите и узнать, будет ли она работать на обычном бензине.

«Нет, сэр, эта модель работает только на Coleman Fuel».
«Ну, а как мне найти Coleman Fuel, например, в Пакистане?»
«Я не знаю, сэр. Может, ты возьмешь с собой припасы? »
«Запас на два года! Разве он не может работать на бензине? "
«Мне очень жаль, сэр. Это просто невозможно ».

Этот человек оставил меня сбитым с толку.

Подробнее: 5 наших любимых наземных кухонных принадлежностей

Должен быть какой-то способ решить эту проблему, подумал я и связался с Coleman в США.Здесь я получил совершенно другой ответ. Я больше не могу найти это письмо, но в целом сообщалось, что наша печь Coleman может сжигать любое топливо.

Однако чем чище топливо [топливо Колемана или уайт-газ], тем дольше генератор [длинная трубка над пламенем, которая превращает жидкость в газ] будет оставаться незакупоренным. А когда он засорится, вам придется либо заменить его, либо очистить.

Секреты технического обслуживания печи Coleman

Получив такой ответ, я был уверен, что мы можем использовать 425F с обычным бензином, если я буду следить за генератором и регулярно его чистить.

Я заменил клапан в сборе один раз, в 2007 году, и мы использовали 3 генератора за 9 лет. Чтобы почистить генераторы, я купил в Бангкоке комплект для чистки винтовки 22-го калибра. Он поставляется с 3 разными щетками, и они точно помещаются внутри трубы генератора.

Я даю трубе пропитаться каким-нибудь очистителем тормозов на 24 часа, а потом использую щетки. Для очистки пружины и иглы я использую проволочную щетку или кусок стальной мочалки, но стараюсь не повредить ни кончик иглы, ни себя.

Мы получили отличный отзыв от нашего друга-дальнобойщика Марио.Его секрет состоял в том, чтобы добавлять каплю очистителя инжектора при каждой заправке бака. Это помогло уменьшить засорение генератора. Очиститель форсунок стал постоянным пунктом в списке покупок.

Подробнее: Висящее чудо - новое изобретение кулинарии на дороге

Взаимный враг Land Cruiser и печи Коулмана: ржавчина

Как уже говорилось, на дороге мы встречали других жителей острова, которые пользуются более новая модель 424 с серым баком, которая сконструирована как горелка на неэтилированном бензине.Многие жаловались на трудности с запуском и к тому же на то, как быстро он ржавеет.

Я признаю, что печь Coleman не похожа на обычный пропан или кемпинговый газ, когда вы поворачиваете ручку и получаете регулируемое пламя. После предварительного нагрева генератора, чтобы заставить ваше пламя красиво гореть синим пламенем (вместо оранжевого), требуется правильное давление.

И хотя высота и качество топлива имеют большое влияние на голубизну вашего пламени, как только вы хорошо узнаете свою печь, я обнаружу, что с ней не так уж и сложно справиться (Карин-Марийке не полностью согласна со мной в этом).

Подробнее: зачем брать скороварку в поездку по суше

Спустя 7 лет в пути мы попали в тропический лес Амазонки. Только после этого наша модель 425F с красным баком начала серьезно ржаветь с провалившимися дырами в днище.

Я удивлен, что вы все еще можете время от времени находить на Amazone оригинальный красный бак f425, совершенно новый, как будто они все еще производятся.

К счастью, к тому времени мой шурин Фред купил вышеупомянутую, как новую модель 424, на блошином рынке почти за бесценок.Так мы перешли с красного на серый.

Почему печь Coleman?

Нам нравятся наши печи Coleman, и мы хотели бы подытожить наши плюсы для вас:

  • Они горит очень горячо (по сравнению с приготовлением пищи на газе).
  • Мне нравится простота разборки и чистки.
  • Топливо можно купить везде.
  • Работает на всех высотах [сопло не замерзает].
  • Она мобильна: мы не только можем приготовить еду внутри Land Cruiser, но даже взяли печь в поход по леднику в Пакистане.

И, конечно же, минусы:

  • К этому нужно привыкнуть (Карин-Марийке все еще в этом процессе…).
  • Требуется регулярное обслуживание и чистка.

Подробнее: Выпечка собственного хлеба? - Наша печь Coleman Camp Oven

Если у вас есть какие-либо советы по использованию этих печей, я приветствую вас в разделе комментариев ниже.

Первоначально опубликовано в 2013 г. / Обновлено в 2017 г.

Обновление в мае 2016 г .:

Я только что получил электронное письмо от Дейва, в котором он говорит, что экспериментирует с производством уайт-газа.Очень интересный материал. Некоторым из вас тоже может быть интересно, поэтому я подумал о том, чтобы поделиться его первым видео.

Часть первая, и я думаю, что за ней последуют другие:

Обновление:

Я нашел несколько хороших маленьких фильмов о том, как лучше всего очистить вас Coleman Stove. Он состоит из трех частей, и я добавлю их ниже.

Часть первая:

Часть вторая:

Часть третья:

Coleman Stove Обслуживание и дополнения

Замена генератора .Поэтому у нас всегда есть запасной. Лучше иметь под рукой хотя бы один дополнительный генератор. Если ваш текущий забит или по какой-либо другой причине вам сложно получить хорошее синее пламя, просто замените его на новое и оставьте использованное, чтобы почистить его позже.


Набор для чистки пистолета

До того, как я получил свой набор для чистки винтовки, я изо всех сил пытался очистить внутреннюю часть генератора. Я попробовал очистители труб и замочил на ночь в очистителе тормозов. Теперь с набором для чистки пистолета все изменилось.В большинстве комплектов есть 3 разных наконечника, которые позволяют легко менять наконечники.


Очиститель топливных форсунок

Каждый раз, когда мы заполняем бак Coleman новым топливом, мы обязательно добавляем немного средства для очистки форсунок. Таким образом, генератор будет намного дольше оставаться чистым. Это не предотвращает накопление нагара, но сильно замедляет процесс, поэтому генератор прослужит дольше.


Замена чаши насоса

Со временем маленькая резиновая чаша насоса высохнет.Снимите поршень и добавьте немного моторного масла по бокам чашки. Находясь в среде бензина, резина со временем разрушается - это нормально. Эта сменная кожаная чашка навсегда избавит вас от проблем с сцеживанием.


Замена воронки фильтра

Вы потеряли воронку или случайно использовали ее для чего-то другого. Или мягкий фильтр со временем затвердел. Не используйте любую воронку, а только оригинальную, так как она перестает наполнять резервуар в нужный момент.


Coleman Camp Oven

Устали от тусклого местного хлеба? Или вы ищете отличный способ испечь торт в своем лагере. Дайте волю своему воображению и испеките лучшую домашнюю пиццу в этой небольшой складной духовке.


Ручка управления горелкой

Вы случайно уронили плиту или иным образом повредили ручку управления горелкой? Не волнуйтесь, у Коулмана они уже на полке.


Ремкомплект плунжерного насоса

Вам нужно заменить плунжер целиком в любое время? Эта удлиненная версия универсального поршня подходит для печи Coleman.Не фонари, так как они в основном используют более короткую версию.


Поддержите нас

Создание таких информационных страниц требует огромного количества времени. Я счастлив, что делаю это и распространяю позитивные эмоции для путешествий по миру.

Хотели бы вы нас поддержать?

Посетите нашу страницу поддержки и узнайте, какой вклад вам больше всего подходит. Существуют бесплатные и платные варианты, и все они помогают поддерживать работу этого сайта.

Вдохновили? Закрепите его на доске для путешествий или еды Pinterest

(Нажмите на изображение, чтобы закрепить его)

Подробнее о кухонном оборудовании:

печь для пиццы - Экодом DIY DIY

как я построил уличную печь для пиццы здесь, в EcoDIY.Духовка оказалась для нас большим успехом. Мы используем древесные отходы от поддонов или тонкие ветки, которые слишком малы для дровяной печи, и приготовили лучшую пиццу, которую я когда-либо пробовал, а также целый ряд тортов, тушеное мясо, хлеб и пудинги, и все это без копейки, потраченной на топливо. .

Я всегда начинаю проект со сбора материалов и инструментов, которые мне понадобятся. В этом случае все материалы были бесплатными (переработаны), за исключением цемента и лопаток для пиццы. Мы использовали:

• Около 200 обычных кирпичей для дома из глины (переработанный из скипа - нормально).

• Что-то, на чем можно построить основу печи (чтобы сохранить вашу спину при готовке)

Подойдут блоки из переработанного бетона, или вы можете построить стены из битого бетона и засыпать их щебнем или землей, покрытой тонким слоем бетона.

• Песок и цемент для раствора, немного строительной извести тоже хорошо, но не обязательно.

• Кусок картона, например, часть большой коробки, размеры внутренней части духовки, для изготовления шаблона.Диаметр нашей печи составляет 550 мм, а высота - 380 мм.

• Цепь или тяжелый кусок веревки для обозначения кривой на картонном шаблоне

(см. Фото).

• Что-то, что можно разрезать кирпичи, например, молотком и зубилом по камню (или валиком) или электрическим дисковым резаком.

• Мастерок, лопата и уровень для каменщика.

• Отрезок трубы из металлического лома диаметром от 100 до 150 мм и длиной в метр для дымохода.

• Короткий кусок утюга (уголка) длиной около 500 мм, чтобы пройти над дверью.

• Кусок стального лома размером примерно 400 мм на 240 мм для двери (от кожуха старого котла центрального отопления, стиральной машины и т. Д.). Отрезок оцинкованной проволоки для ограждения или что-то подобное, металлическая ручка или дверная ручка.

• Две сковороды Tava, купленные в азиатском супермаркете, можно приобрести в Интернете на сайте www.theasiancookshop.co.uk по 8 фунтов стерлингов за каждую / или использовать старые сковороды.Деревянные ручки сковороды заменены длинными металлическими трубками, чтобы сделать их более безопасными и удобными в обращении.

Создание основания

Основание нашей печи составляло около метра в диаметре и 600 мм в высоту. Мы построили свою базу из переработанных бетонных блоков (мы снесли гараж на участке под застройку по соседству) и выровняли его цементом. Мы выбрали место возле кухни, но учтите, что там будет дым!

Изготовление картонного шаблона (чтобы помочь вам при укладке кирпичей)

Мы сделали внутреннюю часть нашей печи по изгибу цепи, так как это самая прочная форма для такого типа купола.Чтобы сделать эту форму, поставьте картон вверх и повесьте цепочку так, чтобы концы цепочки были на ширине внутренней части духовки, а нижняя часть петли была на высоте внутренней части духовки вниз. В моем случае ширина была 550 мм, а высота 380 мм. Попросите друга нарисовать цепочку, а затем разрезать линию, чтобы получился шаблон. Это поможет вам укладывать ряды кирпичей, составляющих купол духовки.

Строительство печи

Первая часть печи представляет собой круглый пол из кирпича; Постарайтесь уложить кирпичи близко друг к другу, не оставляя раствора между ними, и сделайте пол как можно более ровным.Идеальный раствор для печи - это шесть частей песка на одну часть цемента и одну часть строительной извести. Если вы не можете получить строительную известь, используйте вместо нее три части песка и одну часть цемента. Добавление небольшого количества жидкости для мытья посуды в смесь облегчает использование раствора.

Ширина дверцы нашей духовки составляла 320 мм и была установлена ​​путем измерения противней, которые мы собирались использовать (минимизация дверцы делает духовку более прочной). Стена духовки имеет толщину 9 дюймов (длина кирпича), а кирпичи уложены радиально, так что раствор не попадает на горячую внутреннюю поверхность (кирпичи выдерживают высокую температуру, но раствору это не понравится).Уложите первые 3 ряда кирпича, оставив зазор для двери. Вы можете разрезать кирпичи для плотного прилегания, но если нет, заполните промежутки между кирпичами битым кирпичом, чтобы сэкономить раствор.

Затем вставьте картонный шаблон на место и продолжите укладку кирпичей, чтобы получился купол (кладите кирпичи так, чтобы они касались края картона). Переместите шаблон по кругу, чтобы придать форму купола во время строительства.

Засыпьте строительным раствором угловую перемычку железной двери над четвертым рядом кирпичей.

Последнее кольцо из кирпичей удерживает дымоход на месте.Установите трубу на место и плотно уложите к ней кирпичи. Закончите вокруг трубы кольцо строительного раствора. Катушка ограждающей проволоки является полезным армированием при закапывании в строительный раствор вокруг трубы.

Дверь сделана из куска стального лома со старой металлической ручкой (мы использовали дверную ручку), прикрученной болтами. При работе с дверцей или кастрюлями необходимы толстые кожаные перчатки.

Использование духовки

Мы сжигаем нашу плиту в течение полутора-двух часов, чтобы нагреть кирпичи.Затем угли соскребают по сторонам, и мы можем начинать готовить. Накрываем дымоход жестяной банкой, чтобы не было тяги. Готовим серию блюд на каждом сеансе; Начиная с чего-то, для чего нужна очень горячая духовка, идеально подойдут пиццы, поскольку они готовятся всего за 2 минуты, когда плита находится на полном огне. Запускаем тесто примерно в то время, когда зажигаем духовку. Затем мы можем использовать оставшееся тесто для пиццы, чтобы сделать булочки или небольшие буханки. Они готовятся после пиццы примерно через 20-25 минут.По мере остывания духовки готовим пирог, лепешку или печеный картофель (завернутый в фольгу). Если духовка слишком сильно остынет, вы можете снова разжечь огонь на короткое время (около 15 минут) и продолжать, как прежде.

Мы отпраздновали нашу новую хлебную печь вечеринкой с пиццей.

Права арендаторов в Миннесоте | LawHelp Minnesota

У вас может быть защита от выселения
«Защита» - это аргумент или причина, которую вы приводите суду в поддержку своего дела.
Хотя в этом буклете не обсуждаются все возможные защиты, включены наиболее распространенные защиты.Если вы проживаете в государственном или субсидируемом государством жилье, к вашему делу могут применяться дополнительные меры защиты (см. Глава 10. Государственное и субсидируемое жилье ). Обратитесь к юристу или в местный офис юридической службы, чтобы выяснить, какие средства защиты применимы к вашему делу.

Вы можете использовать эту форму «Ответ», чтобы перечислить свои меры защиты в ответ на жалобу домовладельца о выселении (незаконном задержании). Чтобы использовать этот ответ, сделайте следующее:

  1. Напишите имена сторон и номер дела из повестки в отведенном для этого месте.
  2. Отметьте защиту, которая применима к вашему делу.
  3. Подпишите форму и поставьте дату.
  4. Передайте одну копию заполненного Ответа администратору суда и одну копию арендодателю на слушании, а копию оставьте себе. Помните, что вы можете иметь право подать заявление об отказе от сбора за подачу заявления.

Примечание
Форма ответа не содержит некоторых возражений, которые относятся только к государственному и субсидируемому государством жилью.Если вы живете в государственном или субсидируемом жилье (включая жилье по Разделу 8), обратитесь за помощью к юристу или в местный офис юридической службы.

Неправильная доставка судебных документов о выселении - «Услуга»
Существуют правила о том, как вам должны быть вручены (вручены) судебные документы. Ваш домовладелец не может подать иск о выселении, не предоставив вам документы надлежащим образом. Вы должны получить повестку и жалобу как минимум за 7 дней до слушания в суде. В большинстве случаев повестка и жалоба должны быть доставлены лично кем-либо, кроме арендодателя.Эти документы не могут быть переданы человеку, который не живет в вашей квартире или не «подходящего возраста и усмотрения», как маленький ребенок. Единственный раз, когда домовладелец может отправить документы по вашему адресу, - это если вас не могут найти в округе после того, как доставка документов была дважды проверена. По крайней мере, одна из этих попыток должна быть сделана между 18:00. и 22:00

Уведомления арендодателя, регистрация и лицензии на аренду
Уведомления
Ваш арендодатель не может подать иск о выселении вас, если вы не знали имена и адреса владельца или менеджера квартиры, а также имена и адреса агентов арендодателя, которые может принимать от вас уведомления.

Регистрация
Если ваш домовладелец имеет торговое наименование и не является корпорацией, он должен зарегистрировать торговое наименование у государственного секретаря. Если домовладелец не регистрируется, суд должен прекратить рассмотрение дела о выселении до тех пор, пока домовладелец не зарегистрируется. В этом случае домовладелец должен заплатить вам 250 долларов. Позвоните государственному секретарю по телефону (651) 296-2803, чтобы убедиться, что арендодатель не является корпорацией, и узнать, зарегистрировано ли торговое наименование. Государственный секретарь может предоставить вам справку о том, что торговая марка не зарегистрирована.

Лицензии на аренду
Миннеаполис и некоторые другие города требуют, чтобы арендодатели имели лицензии на аренду перед сдачей в аренду собственности. Если вы обнаружите, что ваша квартира не лицензирована, вам следует получить в жилищном отделе справку об отсутствии лицензии. В зависимости от вашего города домовладелец может не иметь права выдвигать против вас выселение за неуплату арендной платы, если арендодатель не имеет лицензии.

Случаи невыплаты арендной платы
Если в жалобе указано, что вы задолжали арендную плату, у вас будет защита, если вы сможете доказать, что вы уже заплатили арендную плату.Принесите в суд все квитанции, аннулированные чеки или свидетелей, чтобы показать, что вы заплатили арендную плату.

Если вы заплатили часть своей арендной платы, а арендодатель не предоставил вам квитанцию ​​о том, что вы должны заплатить оставшуюся часть арендной платы, ваш арендодатель, возможно, не сможет выселить вас за неуплату оставшейся части причитающейся арендной платы. Сюда входят частичные платежи, произведенные за месяц вашего нахождения в суде. Тем не менее, вы все равно можете быть должны арендодателю, который может удержать часть вашего гарантийного депозита, когда вы выезжаете, или подать на вас в Примирительный суд, чтобы получить ее.

Если вы удержали арендную плату, потому что арендодатель не произвел необходимый ремонт, вам следует подать удержанную арендную плату (наличными) в суд, поскольку вам может потребоваться внести ее в суд. Кроме того, принесите все фотографии, письма арендодателю, отчеты осмотра и свидетелей, которые помогут вам доказать свою правоту. Вы можете попросить судью снизить вашу арендную плату из-за проблем с ремонтом (см. Sue for Rent Abatement в , Глава 5. Закон штата Миннесота о средствах правовой защиты арендаторов ).

Если вы принесете в суд причитающуюся арендную плату (или если вы заплатили арендную плату после того, как домовладелец подал иск), вы можете попросить суд предоставить вам до 7 дней для оплаты регистрации арендодателя и пошлины за просрочку, если суд прикажет вам заплати за это. Сборы арендодателя обычно указываются в Жалобе.

Случаи повышения арендной платы
Если ваш арендодатель ненадлежащим образом повысил вашу арендную плату, суд должен постановить, что вы не обязаны платить надбавку. Арендодатель должен надлежащим образом уведомить вас о повышении арендной платы и не может повышать арендную плату в качестве ответных мер против вас (см. Юридический иск и ответные меры в Глава 6.Свинцовое отравление ). Вы должны подать в суд сумму арендной платы, которую вы задолжали до повышения. Если судья решит, что повышение было правильным, вам придется заплатить увеличенную сумму арендной платы. Суд сообщит вам, когда вам нужно будет заплатить прибавку.

Случаи невыплаты пени за просрочку платежа
Многие домовладельцы взимают плату за просрочку аренды и добавляют ее к сумме вашей задолженности. Если вы не согласились на штраф за просрочку платежа, сообщите об этом судье. Даже если ваш договор аренды позволяет арендодателю взимать плату за просрочку, она может быть недействительной.Чтобы быть законным, штраф за просрочку платежа должен быть разумным и должен покрывать только расходы, которые арендодатель заплатил из-за задержки аренды. Это не должно быть штрафом. Поговорите с юристом, чтобы узнать, взимал ли ваш арендодатель штраф за просрочку платежа.

Уведомление о выселении дел
Если в Жалобе указано, что вы получили уведомление о выселении, но не переехали, убедитесь, что домовладелец направил вам надлежащее уведомление . Арендодатель обычно не обязан указывать причину направления вам уведомления, но он не может предпринять ответные меры против вас (см. Юридический иск и ответные меры в , Глава 6.Свинцовое отравление ). Если ваш домовладелец принял от вас арендную плату после даты, когда вы должны были переехать, уведомление о выселении было аннулировано. Принесите в суд все квитанции, аннулированные чеки или свидетелей, чтобы доказать, что арендодатель получил вашу арендную плату.

Случаи нарушения договора аренды
Если в жалобе указано, что вы нарушили договор аренды, а вы не думаете, что это так, принесите в суд фотографии, документы, квитанции и свидетелей, которые помогут вам доказать свою правоту. Если арендодатель принял от вас арендную плату после дат, в которые арендодатель заявил, что вы расторгли договор аренды, арендодатель, возможно, отказался от права использовать эти инциденты в качестве причины для вашего выселения.

Если в Жалобе говорится, что вы разрешили использование запрещенных наркотиков в собственности, это могло бы быть защитой, если бы наркотики или разрешили их присутствие у людей, которые проживали с вами, если бы домовладелец не смог доказать, что вы знали или имели основания знать об этой деятельности.

Если у вас есть инвалидность, и вы считаете, что ваше нарушение договора аренды могло быть связано с вашей инвалидностью, у вас может быть защита от выселения, если ваш арендодатель не приложил разумных усилий для удовлетворения вашей инвалидности.Вы должны попросить домовладельца учесть вашу инвалидность. Предложите разумный план, чтобы предотвратить появление других проблем в будущем. Сделайте свое предложение в письменной форме.

Если вы живете в государственном или субсидируемом государством жилом доме, вас могут выселить только в случае серьезных или неоднократных нарушений существенных условий аренды или по другой уважительной причине. Однако некоторые арендные договоры по Разделу 8 теперь могут быть расторгнуты без причины в конце первого года аренды или в конце следующего срока, который начинается в конце первого года.Если у вас есть вопросы, вам следует обратиться к юристу или в местный офис юридической службы.

Невыплата арендной платы и нарушение условий аренды
Если в жалобе указано, что вы должны быть выселены из-за невыплаты арендной платы и нарушение договора аренды, суд должен сначала рассмотреть нарушение требования аренды. В то время вам не нужно будет оплачивать удержанную арендную плату в суд. Если суд решит, что вы нарушили договор аренды и вам необходимо переехать, вам не придется платить удержанную арендную плату в суд.Если суд решит, что вы не нарушили договор аренды, то суд рассмотрит вопрос о неуплате требования об аренде.

Существуют и другие средства защиты, доступные в случаях выселения
Помните, что описанные выше средства защиты являются лишь некоторыми из наиболее распространенных средств защиты, которые доступны в случаях выселения. Вам следует поговорить с юристом, чтобы убедиться, что вы учли все средства защиты, применимые к вашему делу.

Установка двустенного дымохода - подробности у установщика печи

Двустенная труба дымохода представляет собой металлическую трубу (дымоход) с изоляцией прибл.дюйм изоляции (два слоя нержавеющей стали с изоляцией между ними). Изоляция необходима, чтобы газы оставались горячими. Если вы будете использовать неизолированную дымовую трубу для всего дымохода, то газы, скорее всего, будут слишком сильно охлаждаться и начнут замедляться, а не подниматься, что приведет к тому, что дым внизу «запруживается». Это может привести к тому, что дым внизу будет выходить из вентиляционных отверстий печи, а не через верх дымохода.

Охлаждающие газы также образуют конденсат, который образуется на внутренних стенках дымохода и стекает в печь (смешанный с сажей, это отвратительная коричневая жидкость).

Так что держать газы горячими - это хорошо.

Обратите внимание на разницу между дымоходом и дымоходом: если дымоход - это мятный двор, то дымоход - это отверстие (мне очень нравится это определение).

Что касается диаметра, двойная стенка с внутренним диаметром 5 дюймов имеет внешний диаметр прибл. 7 дюймов, в то время как двойная стенка с внутренним диаметром 6 дюймов имеет внешний диаметр прибл. 8 ″. Наши двустенные дымоходы имеют точный внешний диаметр 191 мм (внутренний 5 дюймов) и 217 мм (внутренний 6 дюймов).

Скорее всего, вы будете устанавливать дымоход с внутренним диаметром 5 или 6 дюймов, но проверьте, какой диаметр дымохода требуется для вашей печи.Вы можете установить внутренний диаметр 5 дюймов только в том случае, если печь одобрена DEFRA, а производитель не указывает как минимум 6 дюймов (см. Статьи о печах DEFRA). В противном случае выберите внутренний диаметр 6 дюймов. Более узкий диаметр 5 дюймов может выглядеть менее навязчивым, если брать его до печи, и может оказаться желательным, если горючие материалы затруднят маршрут (например, если зазоры между балками близки)

На рисунке выше показана установка заказчиком своими руками

Дымоходы с двойными стенками могут быть удивительно близки к горючим материалам (обычно дереву).Duratwin (торговая марка, которую мы продаем) может иметь длину от 5 см (дымоход открыт для воздуха) или 7 см (дымоход закрывается в коробку), но характеристики разных производителей могут отличаться.

Двойная стенка обычно доступна в серебристом (отражающий хром) и черном (матовое порошковое покрытие). Черный немного дороже.

Качественный двустенный дымоход стоит около 75 фунтов стерлингов + за метр (но дешево по сравнению со строительством нового дымохода).
