Охлаждаясь, пар образует конденсат. Его необходимо вывести из радиатора. Для выведения используют отводы. Трубы устанавливают под наклоном к котлу. Под действием гравитации жидкость будет стекать обратно в топку. Процесс циркуляции возобновляется.

Как делают паровое отопление в частном доме своими руками? Система гравитационного парового отопления является закрытой. В ней нет дополнительного оборудования.

Важно правильно подобрать котёл, радиаторы и трубы для магистрали. В частных домах устанавливают отопление низкого давления. Это означает, что на выходе давление пара не должно превышать 170 кг/м2.

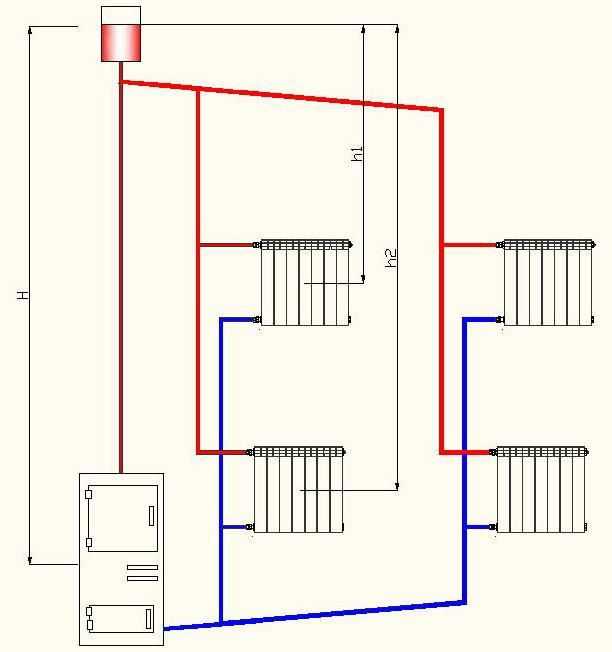

Для небольшого дома предусматривают однотрубную систему отопления. Пар поочерёдно проходит во все радиаторы, и по этой же трубе возвращается в бойлер. На последнем приборе температура снижается, поэтому рекомендуют сделать в радиаторе дополнительные секции.

Однотрубное устройство парового отопления удешевляет монтаж магистрали, но есть риск возникновения гидроудара. Конденсат может перекрывать выход пара, что приведёт к повышению давления в трубах и отопительных приборах. Может случиться разрыв.

Миновать гидроудара и аварийной ситуации возможно при использовании двухтрубной системы обогрева. Через одну трубу в приборы поступает пар. Внизу каждого радиатора монтируют отвод для конденсатора. В этом случае теплоноситель и жидкость находятся в разных трубах.

Отводы соединяются с центральным конденсатопроводом. Это труба, по которой жидкость поступает в котёл. Её устанавливают под наклоном к топке.

Источник обогрева может быть различен. Чтобы паровое отопление в частном доме было полностью автономно, выбирают котлы на дровах, угле, солярке, на газе. Для топки оборудуют котельную: рекомендуют выстроить отдельное помещение. Электрический котёл устанавливают в доме. Он компактный, безопасный и эффективный. В этом случае система обогрева не будет автономной. Её работа зависит полностью от подачи электричества.

Радиаторы рекомендуют устанавливать под окнами. Для окна это будет дополнительным обогревом, что предотвратит запотевание стёкол и изменение точки росы. Отопительный прибор должен занимать 70% площади окна. В этом случае тёплый воздух, поднимаясь вверх, создаёт тепловой барьер холодным потокам, которые идут от окна. Если радиаторы будут маленькими, то под ними будут образовываться холодные зоны.

Схема принудительного отопления

Для устройства парового отопления в частном доме может быть спроектирован обогрев с принудительной циркуляции воды. Система является открытой.

Для монтажа магистрали предусматривают следующую схему:

• котёл;
• пароотвод;
• обогревательные приборы;
• конденсатопровод;
• накопительный бак; в него поступает жидкость из радиаторов;
• циркуляционный насос; он закачивает жидкость из бака в котёл.

Принудительное отопление считается более эффективным. Его используют для дома большой площади. Выбирают двухтрубную или коллекторную систему монтажа. Принудительная система может быть двухконтурной. Отдельную магистраль выстраивают для отвода горячей воды для хозяйственных нужд.

Своими руками паровое отопление двухконтурного типа сделать непросто. Требуется начертить схему, предусмотреть расположение вентилей, насоса, бака для конденсата, устройство коллекторов.

Этапы монтажа парового отопления

Схема и гравитационного, и принудительного отопления проста и понятна. Если есть навык сварных работ, то магистраль можно установить самостоятельно. С чего начинают сборку? Как сделать паровое отопление?

1. Магистраль рекомендуют собирать с установки радиаторов. Их количество зависит от площади помещения. Устанавливают приборы под окнами. Определяют схему отопления и подключения приборов к системе. Чаще всего используют боковое и диагональное подключение. Укрепляют радиаторы на стенах с помощью кронштейнов.
2. Производится установка трубопроводов. При боковом подключении в местах присоединения трубы к радиатору используются запорно-регулирующие вентили и переходные гайки. В нижней части устанавливается переходная гайка и заглушка. Проводят поочерёдное подключение всех радиаторов.
3. В нижней части прибора устанавливают конденсатопровод. Он соединяется с центральным трубопроводом, по которому жидкость попадает в бак.
4. Сверху бак соединяется с конденсатопроводом.
5. Снизу монтируют отвод для воды, которая поступает в бойлер.
6. К отводу подсоединяется циркуляционный мотор и фильтр для воды.
7. Проводят монтаж котла.
8. Замыкают контуры. Подключают магистраль к котлу.
9. Проводят тестирование всей системы отопления.

В принудительной системе отопления используют насос сухого или мокрого типа. КПД у мотора сухого типа выше, но работает он шумно. Эксплуатационный период продолжительный, более 15 лет. Насос мокрого типа имеет меньший КПД, но при работе шума значительно меньше. В насосе циркулирует вода. Прослужит он 10 лет. Как правильно установить насос?

Циркуляционный мотор при принудительном паровом отоплении устанавливают в разрыв конденсатопровода. Вал мотора находится горизонтально. Клеммная коробка должна находиться сверху. Мотор подключают к электрическому кабелю: сечение 0,75 мм. Расстояние между контактами не должно быть менее 3 мм. Обязательно предусматривают заземление оборудования.

Перед устройством устанавливают фильтр для воды или грязевик. В противном случае грязь заблокирует работу крыльчатки. С двух сторон устанавливают шаровые краны. С их помощью можно легко отключить насос от системы отопления, чтобы отремонтировать его или провести замену.

Паровое отопление оборудуют не только в домах. Паром можно обогревать теплицы, хозяйственные постройки, гаражи, мастерские. Необходимо следить за качеством узлов соединения. Швы являются слабым местом системы. Они уязвимы под действием высокой температуры и давления теплоносителя.

YouTube responded with an error: The request cannot be completed because you have exceeded your <a href=»/youtube/v3/getting-started#quota»>quota</a>.

Паровое отопление: как сделать своими руками

Паровое отопление — это такой вид отопительной системы, в котором главным теплоносителем является перегретый водяной пар. Современные отопительные устройства вместо пара чаще всего используют воду, но название подобной системы отопления остается прежним.

В настоящее время данная схема отопления не используется в многоквартирных жилых и административных зданиях, а вот на частные дома такой запрет не распространяется. Паром отапливают подсобные строения.

Содержание

• 1 Плюсы и минусы парового отопления
• 2 Принцип работы и виды паровых систем отопления, выбор оборудования
• 3 Выбор парового котла, труб и монтаж системы
• 4 Этапы монтажа устройства

Плюсы и минусы парового отопления

Собираясь сделать паровое отопление своими руками, стоит оценить все преимущества и недостатки такого решения. Так, к плюсам данного способа обогрева относятся следующие моменты:

1. Отсутствие опасности разморозки. Подобную систему можно включать и выключать в любое время года, не боясь того, что теплоноситель в ней замерзнет. Это преимущество важно в том случае, если вы собираетесь использовать паровое отопление за городом.
2. Высокая степень эффективности. Данная схема отличается высокой степенью конвекции и уровнем теплового излучения. Иные виды отопления имеют обычно значительно меньшую излучающую способность, что приводит к излишним затратам на отопление здания.
3. За счет монтажа трубопроводов и радиаторов, имеющих небольшой диаметр, появляется возможность экономии значительных объемов денежных средств. Стоимость «пара» по сравнению с иными методами отопления в несколько раз ниже.
4. Практически нулевой уровень теплопотерь.

У парового отопления имеется ряд недостатков:

• повышенный уровень температуры обогревательных приборов;
• повышенная степень коррозирования системы обогрева;
• весьма высокий уровень опасности возникновения аварии при прорыве трубопровода, иные отопительные схемы значительно безопаснее в этом случае.

Дополнительно этой системе отопления присущ такой недостаток, как высокий уровень шума в процессе функционирования в нормальном режиме работы.

Принцип работы и виды паровых систем отопления, выбор оборудования

Паровые системы отопления обычно проектируются с учетом того, что в них используется паровой котел низкого давления. Его основная задача — генерировать пар и подавать в отопительную систему. Котел для парового отопления отдает пар трубам, где он остывает и конденсируется, оседая на их внутренней стенке. В результате происходит выделение огромного количества тепловой энергии, что позволяет системе быть высокоэффективной.

Полученный конденсат пара после того, как он отдаст энергию в окружающий воздух, перетекает обратно в котел. Что же касается приборов отопления, то они здесь применяются как чугунные, так и стальные, при этом стоит отдавать предпочтение трубам с оребрением. Уровень тепла регулируют при помощи задвижек, контролирующих подачу пара. Самодельный трубопровод отопления не может выдержать давления внутри него больше 6 атмосфер. Это необходимо помнить при самостоятельном монтаже.

Отопительная система на паре бывает закрытой и открытой. Закрытая система позволяет конденсату самому возвращаться в котел, открытая же собирает его в отдельный резервуар, откуда с помощью насоса он перекачивается уже непосредственно в котел.

Выбор парового котла, труб и монтаж системы

Как сделать паровое отопление самостоятельно, можно узнать, изучая специальную техническую литературу. Перед проведением монтажа следует первым делом выбрать котел для отопления и трубы будущей отопительной системы.

Промышленность выпускает для оснащения частных домов стандартные котлы низкого давления, рассчитанные на 6 атмосфер и температуру пара не более 130°С. Они могут работать на любом виде топлива, но за городом наиболее популярным является отопление на дровах.

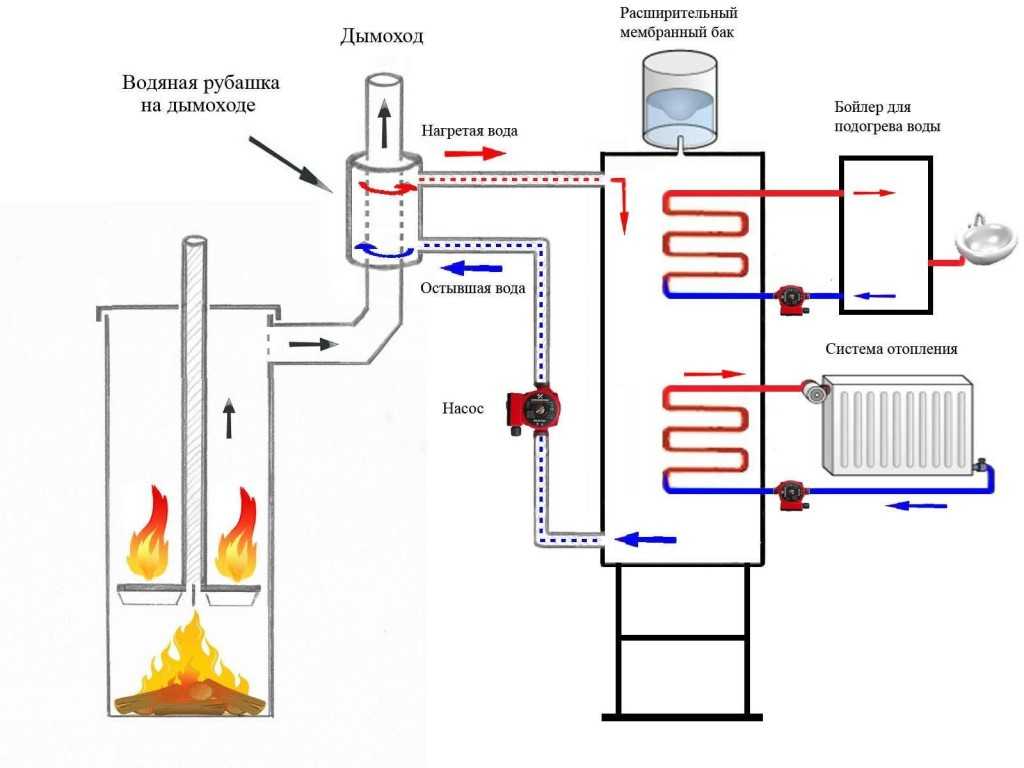

Если регион не газифицирован, имеет смысл обустроить отопление от печи.

При приобретении котла следует проконтролировать, чтобы выбранный владельцем жилья котел имел манометр для контроля давления и специальный клапан для сброса сжатого воздуха во избежание формирования воздушных пробок.

Трубы же стоит использовать только стальные или медные, так как пластиковые могут не выдержать нагрузки, выдаваемой паровым котлом.

При отсутствии соответствующего опыта для выбора подходящего для монтажа котла следует обратиться за помощью к специалистам.

Этапы монтажа устройства

Самодельное паровое отопление необходимо начинать монтировать только после выбора вида котла и составления схемы, на которой указывается место расположения котла и (по необходимости) дополнительного резервуара для сбора конденсата. На схеме изображается расположение отопительной аппаратуры. В быту распространены одноконтурные и двухконтурные схемы отопления, последние хороши тем, что из них можно получать горячую воду для технических нужд.

Когда схема выбрана, проведение дальнейших работ не составляет труда. Необходимо будет установить паровой котел, смонтировать дополнительный резервуар и трубопровод, обеспечить подключение к печи. После этого устанавливают радиаторы и краны, если отбор горячей воды для бытовых нужд будет происходить прямо из системы.

В случае когда в схеме отопления использован насос для перекачки конденсата, придется установить поплавочное реле, чтобы вовремя предотвращать переполнение резервуара.

При разводке пара необходимо избегать движения стока конденсата навстречу пару, так как это чревато гидроударами. Если такого варианта нельзя избежать, стоит позаботиться о наличии в конструкции предохранительных и аварийных клапанов для сброса излишнего давления.

Приобретая котел, трубы и иное оборудование, чтобы самому смонтировать паровое отопление, обратить внимание следует на наличие соответствующих сертификатов и разрешений. Этим владелец сможет уберечь себя от аварий, а дом от возможного разрушения или порчи.

Паровое отопление своими руками | POLEMO.RU

Под паровым отоплением подразумевается система, в какой в роли носителя тепла выступает разогретый водяной пар. Такое отопление размашисто использовалось в ХІХ веке в жилых зданиях. Вскоре пар заменили водой, но наименование системы (в нашем случае – ошибочное) осталось прежним.

Отопление паром

Водяной пар эффективно транспортирует и выносит тепло, но от такого отопления отказались по причине сильного нагрева отопительного оборудования (его температура превышала 100ᵒС). Любое прикосновение к поверхности прибора возбуждало ожог, а разрыв магистрали приводил к серьезнейшим травмам и даже летальному исходу.

Паровое отопление в частном доме

Обратите внимание! Ввиду итого этого на сегодняшний день паровое отопление (в изначальном своем облике) запрещено к использованию в общественных жилых помещениях.

Тем не менее, запрет не прикасается частных домов, поэтому любой может делать так, как пожелает. Но перед принятием столь положительного решения следует взвесить все за и против.

Запрет не касается частных домов, потому каждый может делать так, как пожелает

Содержание пошаговой инструкции:

Содержание:

• 1 Преимущества системы
• 2 Недостачи
• 3 Принцип труды
• 4 Паровое отопление своими руками
  • 4.1 Этап 1. Проектирование системы
    • 4.1.1 Котел
    • 4.1.2 Отопительная схема
    • 4.1.3 Видео – Особенности труды со стальными трубами
    • 4.1.4 Трубы
    • 4.1.5 Цена вопроса
  • 4.2 Этап 2. Монтажные работы
  • 4.3 Видео – Установка отопительного котла
• 5 Система «теплого пустотела»
• 6 Выводы

Преимущества системы

1. Стоимость подобной системы достаточно низкая.
2. Паровое отопление не размораживается, потому возможно круглогодичное его использование без риска замерзания теплоносителя.
3. Потери тепла в теплообменниках утилитарны сведены к нулю.
4. В такой системе энергия передается путем излучения и конвекции. Для сравнения: в водяной преобладает собственно конвекционная составляющая, в то время как теплопередача у радиаторов достаточно низкая.
5. В ходе установки могут использоваться радиаторы и трубы меньшего размера/диаметра.

Недостачи

Но есть и минусы, о которых нужно знать перед установкой.

1. Циркулирующий по системе пар создает шум.
2. Температура отопительного оборудования может превышать 100ᵒС.
3. При прорыве возникает повышенная аварийная опасность.
4. Подверженность коррозии.

Принцип труды

Тепловым генератором в паровом отоплении является котел, функционирующий при низеньком давлении – он образует горячий пар и передает его по магистралям. При движении пар конденсируется и садится на стенках приборов, отдавая большое количество тепла – в этом и заключается секрет рослой производительности системы.

Котел

Обратите внимание! При конденсации 1 кг пара выделяется свыше 2 400 кДж энергии, в то пора как при остывании такого же количества пара на 50ᵒС образуется всего 110 кДж. Сам конденсат по оседании стекает книзу и попадает в теплогенератор естественным путем или же при помощи циркуляционного насоса.

Давление чета зависит от типа системы:

• в обычном паровом отоплении оно выше атмосферного, но не превышает 6 атм.;
• в вакуумных системах оно ниже атмосферного.

Регулировка подачи тепла осуществляется линией изменения интенсивности парообразования. Если возникает необходимость, подачу запросто перекрывают, что создает условия для остывания дома.

Отопительным оборудованием тут выступают традиционные радиаторы из чугуна или стали, а также оребреннные трубы.

Радиаторы из чугуна

Труба ребристая

По иной классификации паровой обогрев может быть:

• закрытым – в данном случае конденсат возвращается природным путем, для чего используются трубы большего диаметра;
• открытым – тут вода скапливается в специальной емкости и перекачивается с помощью насоса.

Паровое отопление своими руками

Обустройство парового отопления состоит из двух этапов – проектировки и собственно установки.

Этап 1. Проектирование системы

Проектирование системы

Еще раз напоминаем об особенностях использования чета в качестве теплоносителя – это высокая температура трубопровода и радиаторов, а также повышенная аварийность. Когда все за и против взвешены, можно начинать труд. Вначале создается проект будущей системы.

Котел

Котел дровяной

Вначале определяется спрашиваемая мощность теплового генератора. При этом учитывается площадь дома – если она не превышает 200 м², то вполне довольно прибора мощностью в 25 кВт, но если она колеблется между 200 м² и 300 м², то потребуются минимум 30 кВт. Исходя из этой информации, подбирается котел. При покупке вытекает учитывать приведенные ниже факторы:

• тип топлива, которое будет использоваться;
• возможность нагрева воды для бытовых нужд.

Обратите внимание! Выбор отопительного котла – это одинешенек из важнейших этапов обустройства парового отопления.

Отопительная схема

Двухпроводная система с верхней разводкой

Однопроводная система с нательнее разводкой

Схема открытой системы отопления

Со схемой также необходимо определиться заранее. Выбор того или иного варианта зависит от:

• месторасположения котла;
• площади обогреваемого помещения;
• условий для установки отопительных приборов;
• необходимого числа этих приборов.

Словом, это достаточно сложный выбор, в котором поможет приведенный ниже видеоматериал.

Видео – Особенности труды со стальными трубами

Трубы

Для парового отопления недопустимо применение обыкновенных сантехнических труб ввиду высокой температуры всей системы. По этой вину выбору труб следует уделить большое внимание, пускай он и небольшой.

1. Медные трубы характеризуются отличной теплопроводностью и рослой стоимостью. Монтаж осуществляется посредством пайки.

   Медные трубы

2. Преимуществом стальных труб почитается устойчивость к агрессивным средам и механическому воздействию, недостатком – подверженность коррозии. Для их установки требуется сварочный аппарат.

   Стальные трубы

3. Оцинкованные изделия сочетают в себе позитивные качества предыдущих – они не ржавеют и стоят относительно недорого. Состыковка труб осуществляется резьбовым соединением.

   Оцинкованные изделия

С мишенью облегчения монтажных работ на этапе проектировки нужно определить:

• месторасположение радиаторов;
• длину трубопровода;
• пункты установки распределителей, разветвлений магистрали, переходников и проч.

Обратите внимание! Все эти эти переносятся на бумагу. Составляется примерный эскиз парового отопления, где указываются все необходимые детали.

Цена вопроса

После составления проекта определяются будущие затраты. Тяжело сказать, во сколько обойдется оборудование подобной системы, без привязки к отопительным приборам, объемам трудов и конкретным условиям. Отметим лишь, что, по мнению экспертов, паровое отопление в любом случае обойдется недороже обычного водяного.

Этап 2. Монтажные работы

Шаг 1. Вначале на основании эскиза чертится буквальная схема разводки.

Схема разводки отопления

Шаг 2. Далее устанавливаются радиаторы. Их рекомендуется размещать под окнами – это позволит не лишь обогреть стекло, но и предотвратить запотевание и, как следствие, смещение «точки росы».

Подключение многосекционного радиатора

Установка радиатора отопления

Установка радиатора отопления

Дальше устанавливаются радиаторы

Шаг 3. Крепится расширительный бак. Его необходимо подключить к трубопроводу, ведущему от теплогенератора до радиаторов. Еще одинешенек важный момент: бак нужно установить в наивысшей точке отопительной системы.

Крепление расширительного бака

Крепление расширительного бака

Он может быть затворённым и открытым, с переливом и без него.

Обратите внимание! Профессионалы советуют устанавливать собственно открытый бак, притом в максимальной близости от отопительного котла. Хотя такая схема вполне может прийтись и для прибора закрытого типа.

Шаг 4. Производится установка трубопроводов. Это происходит вытекающим образом: труба подводится к радиатору, обрезается при необходимости, после чего соединяются выводы и вводы. Затем труба аналогичным манером подводится от первого радиатора ко второму, затем от второго к третьему и т. д.

Обратите внимание! Любой радиатор рекомендуется оборудовать краном Маевского для удаления образовавшихся воздушных пробок.

Шаг 5. Очертание замыкается, то есть подводится к началу – теплогенератору. Важно, чтобы котел был оборудован фильтром и (при нужды) циркуляционным насосом.

Вихревой теплогенератор

Шаг 6. Далее нужно установить сам котел. Будет часто к загородным домам примыкают автомобильные гаражи. Отопительный прибор можно ввести в одном из таких гаражей.

Монтаж отопительного котла

Обратите внимание! Горячий водяной пар может шагать от котла, смонтированного в любом удобном месте – в гараже, летней кухне или же в самом доме. На качестве отопления это не скажется, а финансовая сторонка вопроса полностью зависит от необходимой длины трубопровода.

В таком случае установка теплогенератора ничем не выделяется от аналогичной процедуры в жилом помещении. При этом узел залива/слива можно оборудовать на любом участке магистрали. Этот узел необходим для слива теплоносителя по окончании отопительного сезона или же перед ремонтом системы.

Видео – Установка отопительного котла

Шаг 7. Проводится тестирование всех отопительных приборов. Если они новоиспеченные, то для пробного запуска желательно пригласить специалиста.

Система «теплого пустотела»

«Теплый пол» обретает в последнее время все большую популярность. Зачастую его основывают на основе электрического отопления, но при желании можно использовать и водяное. Установка подобный системы – процедура сложная и трудоемкая. Под напольное покрытие укладываются полипропиленовые трубы (можно использовать и металлопластик), по каким будет циркулировать горячий теплоноситель.

Система «водяной теплый пол»

Также необходимо ввести комнатный термостат – с его помощью будет регулироваться температура.

Коллекторная группа

Схема разводки и установки регулятора

Подобная вариация системы «теплого пустотела» имеет массу достоинств по сравнению с электрической, главными из которых являются низенькая стоимость и незначительная энергоемкость.

Выводы

Применение горячего пара вряд ли можно отнести к популярным обликам отопления, к тому же, согласно действующему законодательству использовать его в жилых и социальных зданиях запрещается. Но иногда в целях экономии его все же устанавливают в гаражах, домовитых постройках и даже в частных домах.

как сделать своими руками, его плюсы и минусы

Паровое отопление считается одним из самых опасных, тем не менее продолжает применяться в различных условиях. Его эффективность работы доказана многолетним опытом эксплуатации. Различается нагревательное оборудование за счет разных вариантов разводки.

Содержание

1. Как работает паровое отопление
2. Достоинства и недостатки
3. Где применяется
4. Виды разводки
5. Организация парового отопления
6. Выбор котла
7. Трубы
8. Срок службы
9. Общие рекомендации по монтажу

Как работает паровое отопление

Многие путают паровые отопительные системы с водяными. На самом деле это два совершенно разных по конструкции устройства. Принцип работы парового отопления заключается в нескольких этапах.

1. В действующий прибор (котел) выполняется подача топлива.
2. Под воздействием горения происходит нагрев патрубков с водой, находящихся внутри.
3. При их нагреве вода движется вверх и поступает в расширительный бачок.
4. Отсюда происходит выделение пара, которое транспортируется в теплоносители за счет чего происходит обогрев помещений.
5. В процессе сжигания топлива все отходы выводятся в дымоход, который устанавливается в стене либо выходит на крышу.

Паровые котлы с данным принципом работы небезопасны, так как велик риск ожогов во время соприкосновения с деталями приборов. Температура теплоносителя достигает 100 градусов.

Использовать паровое отопление можно лишь в исключительных случаях. При этом нужно учитывать некоторые плюсы и минусы оборудования. К положительным качествам можно отнести:

• Эффективность и оперативность теплоотдачи. Через несколько минут с момента запуска прибора происходит обогрев помещения.
• Система способна отдавать при образовании пара КПД более 2300 кДж, в то время как обычный водяной котёл при остывании всего 100 кДж.
• Не требует обустройства специальных радиаторов: можно обойтись с помощью нескольких трубок.

Минусов больше, и они достаточно серьезные.

• Оборудование запрещено для использования в общественных помещениях и многоквартирных домах. Это связано с тем, что при неправильном обращении велик риск взрыва.
• Из-за быстрого нагрева происходит слишком активная циркуляция теплого воздуха в помещении, что уничтожает всю влагу и поднимает пыль.
• Элементы системы нагреваются до критических температур, поэтому считаются травмоопасными и требуют специальной отделки.
• Подходит не для всех видов отделки в помещении. Большинство современных строительных материалов легко поддаются деформации под воздействием высоких температур.

• Отсутствует возможность регулировать теплоотдачу. Чтобы сделать в помещении комфортную температуру, необходимо дополнительно обустраивать ветки отопления и включать их по мере необходимости.
• Во время нагрева пара создается сильный шум, который невыносим для домашних условий.
• Наблюдаются постоянные колебания температуры в комнате, так как в системе устроена автоматика, которая по мере нагрева отключает рабочий механизм.

Будьте осторожны при эксплуатации паровых радиаторов. Любой контакт с холодной водой может стать причиной разгерметизации системы (лопнет металл).

Где применяется

Область использования данного варианта отопления довольно узкая. Такие агрегаты допустимы для эксплуатации в производственных цехах, частных домах при условии соблюдения техники безопасности.

Паровое отопление в частном доме будет уместно, если его использовать кратковременно, так как слишком сильно сушит воздух. В зимний период такое оборудование можно оставлять без присмотра. В системе минимальное количество воды, поэтому риск взрыва и разгерметизации не велик.

Виды разводки

Паровой тип отопления может быть разведен по помещению несколькими способами. Каждый из них имеет свои особенности.

• Верхняя. Подразумевает размещение пароотвода под потолком. Вниз выходят трубы к радиаторам. Обычно для эффективного отопления стараются использовать этот тип системы, так как здесь пар движется по одному носителю, а конденсат по другому.
• Нижняя. По одним и тем же патрубкам осуществляется движение конденсатора и пара. В результате возможно возникновение гидроудара и разгерметизации системы. Трубы располагаются на уровне пола.
• Промежуточная. Укладывается пароотвод на уровне подоконника, поэтому горячие патрубки находятся в зоне доступа. Из-за этого повышается риск получения ожога. Принцип работы такой конструкции схож с верхним вариантом разводки.

Независимо от способа разведения теплоносителей все трубы, транспортирующие пар, необходимо укладывать под уклоном 1-2 градуса.

Организация парового отопления

Отопление паром имеет разный источник топлива. Это может быть природный газ, жидкое или твердое топливо. Перед обустройством желательно правильно выбрать нагреватель и комплектующие к нему.

Выбор котла

С разновидностью оборудования определяются по площади помещения. Чем больше здание, нуждающееся в отоплении, тем мощнее должен быть котел.

• Для помещений площадью до 200 кв.м — 25 кВт;
• Зданий от 200 до 300 кв. м — 30 кВт
• Помещениям площадью 300-600 кв.м — 35-60 кВт.

Традиционно при расчете используется 1 кВт мощности на 10 кв.м. Такое правило оптимально, если в помещении высота потолков не менее 2,5-2,7 м. При покупке отопительного оборудования обязательно требуйте у продавца наличие сертификата.

Трубы

Среди большого ассортимента труб при обустройстве парового отопления используются только металлические варианты. Они не деформируются под воздействием высокой температуры. Среди них преобладают бюджетные стальные. Однако при сильной влажности на поверхности быстро образуется коррозия.

Допускается использовать оцинкованные или медные патрубки. Последние стоят дорого, требуют пайки для герметичного соединения, при этом считаются максимально надежными. Они намного эффективнее отдают тепловую энергию в помещение. При этом являются очень горячими.

Срок службы

Срок эксплуатации отопления парового типа зависит от соблюдения требований безопасности. Обычно при правильной настройке и запайке системы конструкция служит не один десяток лет. Однако при скачках давления внутри труб возможны неполадки в работе котла и его составляющих.

Применяя стальные трубы для обогревателя, стоит помнить, что они прослужат недолго. В носителе будет циркулировать горячий и влажный пар. Это оптимальные условия для развития коррозии и появления ржавчины. Часто такая проблема возникает именно на швах.

Общие рекомендации по монтажу

Многие сталкиваются с ошибками или дисфункцией отопления после его организации. Поэтому важно учесть некоторые советы. Они помогут исключить разные неприятности.

• Металлопластиковые трубы не подходят для пайки из-за высокой температуры теплоносителя.
• Каждый этап установки должен быть выполнен специалистами или хотя бы контролироваться ими. Один неверный шаг и система может выйти из строя, причинить вред имуществу и здоровью.
• Обязательно учитывается количество вырабатываемого пара (прописывается на упаковке). От этого зависит скорость обогрева помещения.

Паровые системы теплоснабжения считаются эффективными и удобными для эксплуатации. Чтобы устройство корректно работало, необходимо соблюдать требования безопасности, а также не забывать регулярно его обслуживать.

как это сделать по правилам

Каждый дом должен быть теплым, иначе жить в нем будет очень неудобно, даже если он очень просторный и красивый. Проблему отопления хозяева решают по-разному, исходя из собственных возможностей и климатических условий.

Некоторые оборудуют дома паровым отоплением: собрать такую ​​систему своими руками достаточно просто. Как это сделать? Попробуем разобраться.

Содержание статьи:

• Принцип работы парового отопления
• Почему стоит выбрать паровое отопление?
• Основные элементы паровой системы
  • Паровой котел — сердце системы
  • Трубы и радиаторы
  • Блок приборов
• Разновидности системы отопления
• Как оборудовать котельную?
• Подготовка к монтажу паровой системы
• Технология монтажа парового отопления
• Выводы и полезное видео по теме

Принцип работы парового отопления

Многие путают систему парового и водяного отопления. Ведь внешне они очень похожи. В обоих случаях всегда есть котел, трубы и радиаторы. Но для паровой системы теплоносителем выступает пар, для водяной – вода.

В этом принципиальная разница между двумя системами. Котел не греет, а испаряет воду, образующийся пар движется по трубам к радиаторам.

Фотогалерея

Фото

В системах парового отопления в качестве теплоносителя используется сухой пар, который при конденсации тепла выделяет тепло

Для направленного движения пара, выходящего из котла, устанавливаются паропроводы. По ним теплоноситель поступает в помещения

В системах парового отопления котел нагревает теплоноситель до 130 градусов, что необходимо учитывать при выборе отопительного агрегата

Для устройства системы парового отопления выбирают устройства, способны работать в заданных температурных условиях. Важным фактором при выборе является мощность, так как внутри устройства пар конденсируется и уменьшается в объеме в 400 — 1500 раз

Ощутимое уменьшение объема теплоносителя позволяет устраивать конденсатопроводы значительно уже паропроводов, трубы для транспортировки конденсата делать из пластика

Часто трубы большого диаметра просто используют в качестве паровых отопительных приборов, из которых стекает конденсат сначала в конденсатосборники, затем в котлы

Для увеличения теплоотдачи трубы снабжены металлическим оребрением. Так повысить КПД в десятки раз

Так как трубы в контурах парового отопления также производят теплоотдачу в окружающую среду, то системы устраиваются преимущественно открытым способом. Исключение составляют случаи близости к газовым трубам и приборам

Принцип работы парового отопления

Движение пара к потребителю

Котел-теплообменник

Выбор приборов для парового отопления

Учет разницы температур в помещениях

Традиционные паровые отопительные приборы

Повышение теплоотдачи

Схема сборки открытых трубопроводов

Внутри них происходит охлаждение и конденсация пара. В процессе конденсации килограмм пара выделяет более 2000 кДж тепла, тогда как водяное охлаждение при 50°С даст всего 120 кДж.

Понятно, что теплоотдача пара во много раз больше, чем и объясняется высокая эффективность этого вида отопления. Конденсат, образующийся внутри радиаторов, стекает в нижнюю часть деталей и самотеком стекает в сторону котла.

По способу возврата теплоносителя, превратившегося в конденсат, все виды систем парового отопления делятся на две разновидности:

• Закрытые. В этом случае в контуре отсутствуют зазоры, и конденсат поступает по трубам, уложенным под определенным углом, прямо в котел для последующего нагрева.
• Открыто. Система отличается наличием накопительного бака, куда поступает конденсат с радиаторов. Из этой емкости он насосом перекачивается обратно в котел.

По способам сборки труб и разводки контуры парового отопления делятся на типы, абсолютно аналогичные водяным.

Принцип действия системы парового отопления очень прост: в качестве теплоносителя используется пар, полученный в парогенераторе

По параметрам абсолютного давления системы отопления пар подразделяют на высоконапорные разновидности с показателем избыточности >0,07 МПа; низконапорные с избыточным давлением в пределах 0,005-0,07 МПа; вакуум с абсолютным давлением

При наличии в контурах низкого давления участков или устройств, сообщающихся с атмосферой, они классифицируются как открытые, если не закрытые.

Паровые отопительные контуры строятся по принципу водяных систем. Пар поднимается по стояку, движется по магистралям к отопительным приборам. Только вместо возвратного конденсата собирается образующийся при передаче тепловой энергии пара потребителю

Почему стоит выбрать паровое отопление?

Надо признать, что системы парового отопления нельзя назвать очень популярными. Такой нагрев встречается довольно редко. Подробно рассмотрим его преимущества и недостатки.

К первым, несомненно, относятся:

• Эффективность системы отопления. Она настолько высока, что для обогрева помещений достаточно небольшого количества радиаторов, а в некоторых случаях можно обойтись и без них: труб хватит.
• Низкая инерционность системы, благодаря чему отопительный контур очень быстро прогревается. Уже через несколько минут после запуска котла в комнатах становится тепло.
• Потери тепла в системе практически отсутствуют, что делает ее очень экономичной по сравнению с другими.
• Возможность редкого использования, так как из-за малого количества воды в трубах система не размораживается. Как вариант, его можно установить в загородных домах, куда время от времени приезжают люди.

Основным преимуществом парового отопления считается его экономичность. Первоначальные затраты на его обустройство довольно скромные; при эксплуатации требует сравнительно небольших вложений.

Однако, даже при таком количестве достоинств, недостатки системы весьма значительны. Они в первую очередь связаны с тем, что в качестве теплоносителя используется водяной пар, температура которого очень высока.

Внутри радиатора парового отопления происходит конденсация водяного пара. При этом процессе выделяется большое количество тепловой энергии, что объясняет высокий КПД системы.

За счет этого все элементы системы нагреваются до 100°С и даже выше. Понятно, что любой случайный контакт с ними вызовет ожог. Поэтому все радиаторы, трубы и другие конструктивные детали должны быть закрыты. Особенно, если в доме есть дети.

Высокая температура радиаторов и труб провоцирует активную циркуляцию воздуха в помещении, что достаточно неудобно, а иногда и опасно, например, при аллергической реакции на пыль.

При использовании парового отопления воздух в помещениях становится слишком сухим. Горячие трубы и радиаторы сушит его. Это требует дополнительного использования. .

Не все отделочные материалы, украшающие отапливаемые таким образом помещения, выдерживают близость к раскаленным радиаторам и трубам. Поэтому их выбор очень ограничен.

Наиболее приемлемый вариант в этом случае – цементная штукатурка, окрашенная термостойкой краской. Все остальное под вопросом. Паровое отопление имеет еще один недостаток, влияющий на комфорт проживающих в доме: шум, создаваемый паром, проходящим по трубам.

К более существенным недостаткам можно отнести плохую регулируемость системы. Теплоотдачу конструкции практически невозможно контролировать, что приводит к перегреву помещений.

Паровое отопление является потенциально опасной системой, поэтому к выбору оборудования нужно относиться очень ответственно. Трубы для системы должны быть только металлическими

Есть решения. Первый – это установка автоматики, которая будет включать котел при остывании помещений. В этом случае жить в доме будет довольно некомфортно из-за постоянного колебания температуры.

Более «щадящий», но трудоемкий способ – обустройство нескольких параллельных веток, которые нужно будет вводить в эксплуатацию по мере необходимости.

Основным недостатком парового отопления, из-за которого его мало применяют, является его повышенная аварийная опасность. Нужно понимать, что если из трубы или радиатора произойдет порыв, горячий пар будет бить под давлением, что крайне опасно.

Именно поэтому такие системы сейчас запрещены в многоквартирных домах и реже используются на производстве. В частных домах их можно оборудовать под личную ответственность владельца.

Основные элементы паровой системы

Паровая система включает в себя несколько основных элементов. Рассмотрим каждый из них подробнее.

Паровой котел – сердце системы

Основной функцией нагревателя является преобразование воды в пар, который затем поступает в трубопровод. Основными конструктивными элементами устройства являются коллекторы, барабан и трубопроводы.

Кроме того, есть емкость с водой, которая называется водным пространством. Над ним при работе устройства образуется паровое пространство. Их разделяет так называемое испарительное зеркало.

На рисунке схематично показана одна из разновидностей бытового парового котла

Внутри парового пространства может быть установлено дополнительное оборудование, предназначенное для разделения пара. Работа котла основана на принципе теплообмена дымовых газов, воды и пара.

Паровые отопительные приборы бывают двух видов: жаротрубные и водотрубные. В первом случае нагретые газы движутся внутри трубопровода, проложенного внутри бака с водой.

Отдают тепло жидкости, которая достигает кипящего состояния. Водопроводные виды работают немного по-другому. Здесь по трубам, проложенным внутри камеры с дымовыми газами, движется вода. Она нагревается и закипает.

Вода и пар внутри котла могут двигаться принудительно или естественным путем. В первом случае в конструкцию включен насос, во втором – используется разность плотностей воды и пара.

Во всех разновидностях паровых котлов используется примерно одинаковый принцип преобразования воды в пар:

1. Приготовленная жидкость подается в бак, расположенный в верхней части котла.
2. Отсюда вода стекает по трубам в коллектор.
3. Жидкость из резервуара поднимается в верхний барабан, проходя через зону нагрева.
4. Внутри трубы с водой в результате нагревания образуется пар, который поднимается вверх.
5. Пар при необходимости пропускают через сепаратор, где он отделяется от воды. После чего он поступает в паропровод.

Паровой котел может работать на самых разных видах топлива. В зависимости от этого в его конструкцию вносятся определенные изменения. Они касаются камеры сгорания. Для твердого топлива устанавливается колосник, на который кладут уголь, дрова и т.п.

Для жидкого и газообразного топлива используются специальные горелки. Есть и практичные комбинированные варианты.

Среди домашних мастеров особой популярностью пользуется обустройство парового отопления с помощью печи. На фото показана одна из возможных модификаций печи

В зависимости от отапливаемой площади выбирается мощность котла.

Можно по усредненным значениям:

• 25 кВт для зданий до 200 кв.м;
• 30 кВт для домов площадью от 200 до 300 квадратных метров. м;
• 35-60 кВт для зданий от 300 до 600 кв. м

Если вам нужны более точные данные, используйте стандартный метод расчета, где на каждые 10 кв. метров приходилось на 1 кВт мощности оборудования. Не забывайте, что формула используется для домов с высотой потолков 2,7 м и меньше.

Для более высоких зданий нужно брать больше мощности. При выборе котла особое внимание следует уделить его сертификации. Любая система парового отопления потенциально опасна, поэтому контрольно-измерительное оборудование обязательно.

Трубы и радиаторы

Температура теплоносителя в паровых системах колеблется от 100 до 130°С, что значительно выше, чем в жидкостных системах, где она составляет от 70 до 90°С. Поэтому применение аналогичного оборудования для оснащение систем категорически не рекомендуется.

В первую очередь это касается металлопластиковых и полипропиленовых труб. Максимальные рабочие температуры для этих материалов колеблются в пределах 90-100°С, поэтому их использование категорически запрещено.

Идеальный вариант для обустройства системы парового отопления – медные трубы. Они не подвержены коррозии, выдерживают высокие температуры, но очень дороги.

Для трубопроводов паровых систем обычно применяют три типа труб. Самый недорогой вариант – стальной. Они легко выдерживают температуру 130°С, чего более чем достаточно, и отличаются достаточной прочностью.

Однако образующийся внутри деталей конденсат довольно быстро разрушает трубы, так как сталь подвержена коррозии, а образуемая паром агрессивная атмосфера только усиливает этот недостаток.

Еще одним недостатком стальных элементов является необходимость соединения сваркой, что занимает много времени и сил. Стальные оцинкованные трубы гораздо более устойчивы к коррозии. Они также выдерживают высокие температуры.

Для их соединения обычно используется резьбовой способ, что значительно упрощает процесс. Основным недостатком оцинкованных труб является их высокая стоимость.

Рассмотрен идеальный вариант . Материал выдерживает высокие температуры, достаточно пластичен и при этом прочен, не подвержен коррозии. Для соединения медных деталей используется пайка.

Медные трубопроводы очень долговечны и прочны, но их стоимость очень высока. Таким образом, наиболее приемлемый вариант по соотношению качества и цены – стальные трубы с антикоррозийным покрытием или оцинкованные.

Лучшим выбором для парового отопления являются чугунные радиаторы. Они выдерживают серьезные нагрузки благодаря наличию внутри батарей горячего пара.

Радиаторы для паровых систем выбирают по принципу прочности. Важно, чтобы они выдерживали высокие температуры и были устойчивы к коррозии. Исходя из этого, оптимальным вариантом можно считать массивные. худший — .

Учитывая высокий КПД системы, в некоторых случаях вполне допустимо использование оребренных стальных труб.

Блок КИПиА

Система парового отопления отличается повышенной аварийной опасностью, поэтому обязательно наличие контрольных приборов. Давление в системе контролируется, при необходимости оно нормализуется. Для этих целей обычно используется редуктор.

Устройство оснащено клапаном, через который из системы удаляется лишний пар. Для мощных установок может понадобиться не один, а несколько таких клапанов.

Разновидности системы отопления

На практике можно встретить достаточно большое количество вариаций парового отопления. По количеству труб различают одно- и двухтрубные разновидности паровых систем. В первом случае пар движется по трубе непрерывно.

В первой части своего пути он отдает тепло батареям и постепенно переходит в жидкое состояние. Тогда он движется как конденсат. Чтобы не было препятствий для теплоносителя, диаметр трубы должен быть достаточно большим.

Бывает так, что пар частично не конденсируется и прорывается в конденсатопровод. Во избежание его проникновения в отвод, предназначенный для отвода конденсата, рекомендуется после каждого радиатора или группы отопительных приборов устанавливать конденсатоотводчики

Существенным недостатком однотрубной системы является различие в нагреве радиаторов. Те, что расположены ближе к котлу, нагреваются сильнее. Следующие меньше. Но эта разница будет заметна только в больших зданиях. В пар движется по одной трубе, по другой стекает конденсат. Таким образом можно сделать температуру во всех радиаторах одинаковой.

Но при этом значительно увеличивается расход труб. Как и водяное, паровое отопление может быть одноконтурным или двухконтурным. В первом случае система используется только для обогрева помещений, во втором – еще и для нагрева воды для бытовых нужд. Распределение нагрева также отличается.

Практикуются три варианта:

• Верхний проводной. Главный паропровод проложен над отопительными приборами, от него отходят трубы к радиаторам. Еще ниже у самого пола проложена линия отвода конденсата. Система является наиболее стабильной и простой в реализации.
• С нижней проводкой. Линия расположена под паровыми нагревательными приборами. В результате пар движется по той же трубе, диаметр которой должен быть чуть больше обычного, в одном направлении, а конденсат – в обратном. Это провоцирует гидроудары и разгерметизацию конструкции.
• Со смешанной проводкой. Паропровод монтируется немного выше уровня радиаторов. Все остальное, как и в топовой системе, благодаря чему удается сохранить все ее преимущества. Главный недостаток – высокий риск травм из-за легкого доступа к горячим трубам.

При обустройстве контура с естественным принуждением необходимо помнить, что паровая труба монтируется с небольшим уклоном в сторону движения пара, а конденсатная труба конденсатная.

Уклон должен быть 0,01 — 0,005, т.е. на каждый погонный метр горизонтальной ветки должно приходиться 1,0 — 0,5 см уклона. Наклонное расположение паропроводов и конденсатопроводов устранит шум проходящего по трубам пара и обеспечит свободный отвод конденсата.

Системы парового отопления строятся по однотрубной и двухтрубной схеме. Среди однотрубных преобладают варианты с горизонтальным подключением к отопительным приборам. В случае схемы с вертикальным подключением приборов лучше выбрать двухтрубное исполнение

По уровню внутреннего давления системы различают две основные разновидности:

• Вакуумная Полная предполагается герметичность системы, внутри которой создается специальный насос, создающий вакуум. В результате пар конденсируется при более низких температурах, что делает такую ​​систему относительно безопасной.
• Атмосферный. Давление внутри контура в несколько раз превышает атмосферное. В случае аварии это крайне опасно. Кроме того, работающие в такой системе радиаторы нагреваются до очень высоких температур.

Вариантов обустройства парового отопления существует множество, поэтому каждый сможет выбрать оптимальный вариант для своего дома с учетом всех особенностей строения.

На рисунке показана система парового отопления с открытым контуром

Как оборудовать котельную?

Паровой котел, работающий на любом топливе, следует устанавливать только в специально оборудованном для этого помещении.

Нормы, разработанные для типовых паровых аппаратов давлением до 0,07 МПа, вырабатывающих пар с температурой 120-130°С, предусматривают ряд требований к таким котельным:

• расстояние от стен до утеплитель не может быть меньше 100 см;
• высота помещения должна быть не менее 220 см;
• минимальная огнестойкость дверей — 30 минут, стен — 75 минут;
• наличие качественной вентиляции;
• наличие дверей и окон, выходящих на улицу.

Лучше всего оборудовать котельную, но допускается и перекрытие подходящего помещения. Внутри она должна быть отделана негорючими материалами. Лучше всего для этих целей подходит керамическая плитка.

Стены в котельной должны быть отделаны негорючими материалами, например, керамической плиткой.

Подготовка к установке паровой системы

Чтобы правильно сделать паровое отопление, нужно начать с подготовки проекта. Его разработка – сложная задача, с которой лучше всего справятся специалисты. В готовом проекте следует учесть множество моментов.

В первую очередь выполняется расчет тепловых нагрузок на каждое из помещений и на здание в целом. Выбирается источник пара, определяется механизм и степень автоматизации системы.

Кроме того, обязательно определяется расход пара, на основании этого подбирается оборудование и схема его использования. После того, как проект готов, можно приступать к составлению плана установки.

Для его реализации потребуется план здания, на котором нанесены места расположения оборудования. Обычно начинают с котла. Его местонахождение определено. Если в системе есть , бойлер должен быть ниже уровня заряда батареи.

В этом случае его обычно опускают в подвал или подвал, поэтому конденсат может стекать в устройство самостоятельно. Затем на план дома наносится схема всей системы отопления. Более того, отмечено все необходимое оборудование.

Специалисты советуют выполнять эту операцию непосредственно «на месте», находясь в помещении, где будет располагаться оборудование. Только так можно заметить и учесть все выступы и препятствия, которые придется объезжать.

Перед началом монтажа обязательно выполняется план будущей системы, на котором отмечается все оборудование и места крепления радиаторов

На схеме обязательно отмечаются все переходы и углы. После ее окончания можно приступить к расчету количества необходимого для ее выполнения материала. Еще раз стоит обратить внимание на важность правильного выбора оборудования.

Паровая система потенциально опасна случайно, поэтому не стоит экономить на материалах и устройствах. Все должно быть качественным и сертифицированным, иначе серьезных проблем не избежать.

Технология установки парового отопления

Начало работ с установки отопительного котла. Монтируется в подготовленном помещении на бетонное основание. В некоторых случаях под оборудование готовят отдельный небольшой фундамент.

Прибор устанавливается на основание строго горизонтально, правильность проверяется строительным уровнем. Замеченные ошибки немедленно устраняются.

Котел, размещенный на базе, подключен к вытяжной системе. Соединение должно быть прочным и полностью герметичным.

Следующий этап — подвеска радиаторов. Для этого в местах, указанных на схеме установки, в стену вбиваются специальные крюки, на которые крепятся батареи. Если предполагается использование оребренных труб, то они закрепляются.

Ребристые трубы могут использоваться в системах парового отопления вместо радиаторов. Высокие параметры теплоотдачи системы будут значительно повышены за счет увеличения площади теплопроводящей поверхности

Проверена прочность теплоизлучателей. Далее можно приступить к обустройству расширительного бачка. Его закрепляют в самой высокой точке на небольшом расстоянии от котла, лучше всего, чтобы это расстояние было как можно меньше.

Теперь можно установить группу устройств управления. Они монтируются на выходе из котла. Как минимум, здесь должны располагаться манометр и предохранительный клапан.

Все установленное оборудование соединено между собой трубами. Способ соединения зависит от материала, из которого они изготовлены. В любом случае следует тщательно проверить правильность и надежность выполненных соединений.

Для открытых систем в конце линии устанавливается бак для сбора конденсата и монтируется насос. Труба, идущая от него к отопительному прибору, должна иметь меньший диаметр, чем остальные трубы.

Паровой котел подключен к отопительному контуру. При этом должна быть установлена ​​вся необходимая запорная арматура и фильтры, которые будут задерживать крупные частицы грязи, которые могут содержаться в воде.

Если оборудование работает на газе, подключается топливопровод. Гибкие шланги в этом случае не допускаются – только жесткая подводка.

Все подключения выполняются точно по регламенту, чтобы в последующем избежать аварийной ситуации

Далее можно провести пробный запуск. Для этого в контур заливается вода, после чего оборудование запускается в работу. Сначала при минимальной рабочей температуре, затем ее постепенно повышают, следя при этом за правильностью работы и целостностью системы.

При выявлении малейших недостатков оборудование останавливается и устраняются все неисправности в его работе.

Выводы и полезное видео по теме

Как переделать печь в паровой котел:

Принцип работы парового котла:

Самодельное паровое отопление:
