Отопление частного дома из полипропилена своими руками

Краеугольным камнем при строительстве любого жилого дома в России является обустройство отопительной системы. Суровый на большей части нашей страны климат не прощает ошибок, допущенных при решении данной задачи. Крайне важно правильно выбрать три основных составляющих:

• Энергоноситель (твердое или жидкое топливо, газ)
• Теплоноситель (вода, антифриз, пар)
• Средства доставки теплоносителя к потребителям

Традиционно, наибольшие сложности возникают именно с распределением тепла по всем помещениям в доме. Сегодня уже мало кто использует классическую систему на базе большой печи, которая непосредственно нагревает всю постройку. Это малоэффективно и неэкономично. Чаще всего для доставки тепла применяется трубопровод, а значит, необходимо выполнить следующие действия:

1. Грамотно рассчитать его характеристики
2. Выбрать подходящие материалы
3. Произвести монтаж – безопасно и в соответствии со строительными нормами

В данной статье мы не будем подробно останавливаться на различных схемах прокладки магистралей (однотрубная, двухтрубная, коллекторная) и приводить расчеты диаметров труб в зависимости от мощности котла, емкости системы и площади отапливаемых помещений. Это все детали. Сначала необходимо ответить на главный вопрос, – какие покупать трубы? И у нас есть ответ на него.

Трубопровод для системы отопления из полипропилена

В нашей стране десятилетиями традиционными материалами для изготовления отопительной инфраструктуры являлись металлы и их сплавы (чугун). Такая система была очень громоздкой и сложной в установке, обслуживании и ремонте. Не говоря уже о ее стоимости. При этом транспортировочные потери тепла из-за высокой теплопроводности металлических труб были огромными.

Сегодня появилась отличная альтернатива металлам – полимеры, в частности, полипропилен. Изготовленные из него трубы стоят намного дешевле, но при этом не только не уступают металлическим, но и обладают целым рядом эксплуатационных преимуществ.

Перечислим лишь самые существенные из них.

• Теплоизоляционные свойства. В отличие от металлов, полипропилен плохо проводит тепло. Убедиться в этом очень просто, достаточно прикоснуться к трубе с горячей водой – от металлической поверхности легко получить ожог, в то время, как полипропиленовая будет оставаться едва теплой. В результате получаем значительную экономию энергии
• Устойчивость к агрессивным средам. Все знают, к чему приводят коррозионные процессы в металлических трубах (за исключением дорогостоящей нержавейки) – это протечки и сложный ремонт. Полипропилен устойчив к коррозии и успешно сопротивляется воздействию практически любых химических и биологических агентов. В итоге срок службы коммуникаций составляет десятки лет
• Механическая прочность. По этому показателю полипропиленовые трубы не уступают металлическим и выдерживают очень высокие давления. Более того, в случае замерзания воды их целостность не нарушается благодаря определенной упругости материала. Штатный температурный диапазон работы – от –10°С до +90°С
• Технологичность. Полипропилен отлично поддается резке, сгибанию и сварке, поэтому справиться с прокладкой трубопровода любой сложности сможет даже неопытный человек. Достаточно наличия необходимого инструмента, соединительных элементов и специального паяльника. Малый вес материала облегчает транспортировку и монтаж
• Эффективность. Внутренние поверхности полипропиленовых труб абсолютно гладкие, а значит, налет на них не сможет накапливаться. Благодаря этому пропускная способность магистрали со временем не будет уменьшаться, к тому же, отсутствует необходимость в ее регулярной прочистке
• Бесшумность. Звук текущей по металлическим трубам воды всегда отчетливо слышен из-за хорошей звукопроницаемости металла. Полипропиленовые трубы обладают отличными шумоизолирующими качествами. Они работают абсолютно бесшумно, обеспечивая комфортные условия для жильцов
• Безопасность. Полипропилен не проводит электричество, поэтому в случае аварийной ситуации труба не станет опасной для человека. Кроме того, при возникновении пожара данный материал разлагается на безопасный водяной пар и углерод без выделения вредных веществ

Монтаж трубопровода из пропилена своими руками

Итак, предположим, что вы уже разобрались с энергоносителем и теплоносителем, установили подходящий котел, выбрали схему разводки и произвели необходимые расчеты. Также были приобретены полипропиленовые трубы требуемых диаметров, набор соединительных фитингов и крепежных элементов. Для организации монтажных работ вам понадобится еще несколько важных инструментов:

• Ножницы для полипропиленовых труб
• Специальный паяльный аппарат
• Перфоратор
• Рулетка и маркер

Переходим непосредственно к монтажным работам.

1. Согласно подготовленной заранее схеме разводки труб проделайте с помощью перфоратора все необходимые отверстия соответствующего диаметра в стенах и перекрытиях
2. Рассчитайте длину сегментов полипропиленовых труб, которые будут установлены на всех участках системы отопления. Маркером обозначьте места для резки. Выполните срезы, воспользовавшись специальными ножницами
3. Устраните сухой тряпкой всю грязь со срезов и протрите данные участки спиртовым раствором. Подберите фитинги нужного типа и определите время пайки. Оно зависит от сечения труб и может быть уточнено в справочниках
4. Дайте всем элементам трубопровода нагреться до комнатной температуры и подготовьте паяльный аппарат – установите на него насадку, соответствующую диаметру отрезка, и обезжирьте ее
5. После того, как паяльник нагреется до 265°С, поместите отрезок трубы и фитинг в отверстие нагревателя и дождитесь нагрева в соответствии с определенным ранее значением времени. Затем извлеките изделие и дайте ему остыть
6. Повторите процедуру для всех соединяемых участков. Чтобы трубы не провисали из-за теплового расширения, обеспечьте их надежное крепление к стенам посредством специальных клипс
7. Система готова, осталось только подключить трубопроводную магистраль к нагревательным приборам и радиаторам в соответствии с составленной ранее схемой. Учтите, что для полипропилена оптимальная температура теплоносителя составляет 60°С

Несколько важных замечаний

• Резку, пайку и монтаж полипропиленовых труб следует выполнять только после установки крупного отопительного оборудования – котла, радиаторов, расширительного бачка и т. д.
• Резать трубы следует исключительно под углом в 90° посредством специальных ножниц, в крайнем случае, можно использовать острый нож
• Работать с полипропиленовыми трубами рекомендуется только при температуре окружающего воздуха выше +5°С
• Используя фторопластовый уплотнительный материал, вы сможете повысить надежность и качество фитинговых соединений
• Перед непосредственной пайкой следует дать паяльному аппарату прогреться до необходимой температуры
• Если вы используете полипропиленовые трубы, армированные алюминием, их обязательно необходимо после резки зачищать при помощи специального торцевателя
• После пайки деталей нужно дождаться полного затвердения скрепленного участка (обычно это занимает не более трех минут), полную нагрузку можно давать через час

Читайте другие статьи по данной тематике

Услуги по данной тематике

Монтаж системы отопления из полипропиленовых труб своими руками, пайка труб стояка, сварка, срок службы, эксплуатация

Содержание:

1. Основы производства полипропиленовых труб для отопления
2. Достоинства отопительных контуров из полипропилена
3. Сварка и монтаж системы отопления из полипропиленовых труб
4. Правила сварки труб между собой

Чтобы грамотно сделать систему теплоснабжение в постройке любого типа, важно не только соблюсти все процедуры установки, но и предварительно выбрать оборудование, которое будет использовано для такой работы, в частности, материал, из которого будут изготовлены трубы. Сегодня широкую популярность приобрел монтаж системы отопления из полипропиленовых труб, а также медных изделий и труб из металлопластика.

Классический вариант отопительного контура, выполненного из черного металла, сегодня применяется все реже. Предпочтение же чаще отдается монтажу системы отопления из полипропилена.

Конструкция этих труб включает в себя следующие структурные элементы:

• непосредственно сами трубы;
• тройники;
• фитинги;
• муфты;
• отводы.

О том, как следует оборудовать отопление полипропиленовыми трубами своими руками, а также о технических особенностях и достоинствах таких систем далее и пойдет речь.

Основы производства полипропиленовых труб для отопления

Основным материалом для изготовления труб такого типа выступает пропиленовый полимер, который обрабатывается экструзионным способом. Такая обработка делает возможным хорошее сцепление структурных частей трубы. Если говорить о специальной арматуре запорного типа, а также фитингах, то эти элементы полипропиленовых труб для отопления производятся путем инжекционного прессования.

Монтаж системы отопления полипропиленовыми трубами может быть выполнен с применением не только однотонного материала. Современный строительный рынок предлагает широкую цветовую гамму таких изделий, что позволяет удачно вписать отопительный контур в тот или иной интерьер.

Для того чтобы выбрать желаемый оттенок трубы, всегда можно обратиться к специалистам по установке, которые готовы предоставить многочисленные фото вариантов этих труб самых разных цветов.

Система отопления из полипропиленовых труб часто предусматривает использование армированных деталей, обработка которых выполняется посредством алюминия или стекловолокна.

Специалисты не рекомендуют применять трубы без армирования, они подойдут лишь для устройства системы водоснабжения, так как показатель их температурного расширения является очень высоким. Это значит, что стояк отопления из полипропиленовых труб обязательно должен быть предварительно обработан специальным покрытием, предотвращающим увеличения объема всей конструкции под воздействием высокой температуры.

Стандартная армированная полипропиленовая труба включает в себя три слоя:

• внутренний, состоящий непосредственно из полипропилена;
• слой, основу которого может составлять либо фольга на алюминиевой основе, либо стекловолокно;
• внешний слой, также включающий в себя полипропилен.

Достоинства отопительных контуров из полипропилена

Использование полипропиленовых труб в отоплении обусловлено массой преимуществ, среди которых можно отметить следующие:

• срок службы полипропиленовых труб отопления составляет от 25 до 50 лет;
• благодаря особому составу внутренние стенки таких труб не подвержены образованию коррозии;
• даже в условиях высоких температур полипропилен стойко переносит химические воздействия;
• теплоноситель в отопительном контуре из полипропилена не издает неприятных шумов;
• надежность стыков этих элементов позволяет оборудовать надежную и целостную конструкцию;
• выполняя такую процедуру, как пайка отопления полипропиленовыми трубами, не потребуется использовать сложное строительное оборудование, так как достаточно будет лишь воспользоваться стандартным аппаратом для сварки или паяльником;
• стоимость труб из полипропилена доступна для рядового потребителя;
• благодаря особым свойствам такого материала, он не пропускает сквозь себя кислород, что позволяет защитить систему от образования в ней ржавчины и от порчи деталей из металла;
• прочность полипропиленовых труб весьма высока;
• не менее важное свойство этих изделий – их экологичность и безвредность для жильцов.

Сварка и монтаж системы отопления из полипропиленовых труб

Смонтировать отопительную систему из полипропиленовых труб собственноручно вполне реально, причем для выполнения такой работы нет необходимости обладать специальными строительными навыками. Важно лишь четко соблюдать весь алгоритм действий, предписанный инструкцией по установке, и грамотно выполнять все процедуры.

Как уже упоминалось, чтобы оборудовать такую систему теплоснабжения, потребуется наличие самих труб, фитингов, а также инструментов для сварки. Что касается последних, то здесь важно использовать определенный ряд строительного оборудования.

Так, к сварочным инструментам, предназначенным для соединения частей полипропиленовых труб, принято относить следующие:

• оборудование, именуемое сварочным аппаратом и представляющее собой нагреватель или паяльник;
• насадки на трубы;
• специальное устройство – шейвер, которому отводится роль удаления фольги на основе алюминия;
• инструмент для разрезания труб, например, кусачки или труборез;
• фаскосниматель.

Если пренебречь данным списком инструментов и попытаться воспользоваться оборудованием, имеющимся тут же под рукой, качественно соединить между собой части труб из полипропилена не получится.

Правила сварки труб между собой

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Порядок работы при соединении труб из полипропилена между собой путем сварки должен быть следующим:

1. Для начала следует насадить фитинг на специально предназначенный для этого нагревательный штырь, а с обратной стороны вставить трубу в гильзу.
2. После этого детали следует продержать на паяльнике такое количество времени, чтобы они в достаточной степени размягчились и были готовы для скрепления между собой (как правило, это время зависит от толщины трубных стенок). При желании фото с параметрами сроков выдержки изделий на паяльнике всегда можно найти у специалистов по монтажу такого оборудования.
3. Далее, сняв детали с нагревателя, их требуется быстро и плотно соединить друг с другом путем сжатия.

Подобные вышеописанные действия являются единственно правильными при обустройстве отопительный системы из полипропиленовых труб, поэтому их соблюдение является основным критерием того, будет ли такая система функционировать нормально и качественно или нет. Читайте также: «Как сделать монтаж отопления в частном доме – от планирования до установки своими руками».

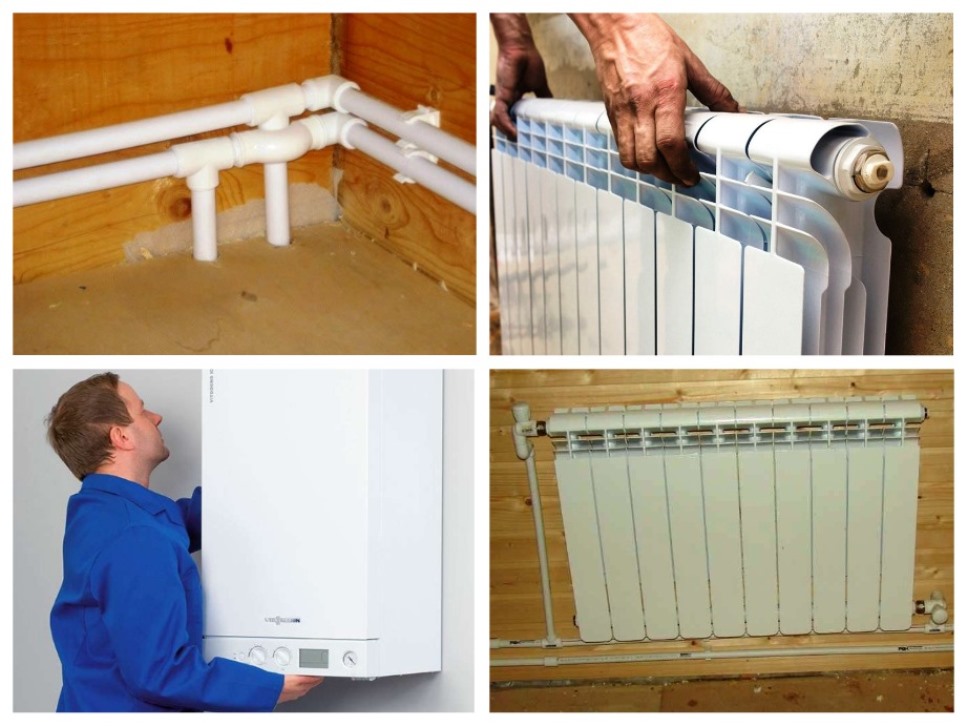

Монтаж отопления в частном доме своими руками. Отопление из полипропиленовых труб своими руками

Для повышения эффективности и увеличения срока эксплуатации системы отопления профессионалы рекомендуют монтаж отопления в частном доме своими руками с использованием труб из полипропилена. Уже через год эксплуатации эффективность их аналогов из металла снижается, все потому, что при повышенных температурах эти трубы начинают ржаветь изнутри.

Преимущества системы отопления из полипропилена

Для данной схемы отопления имеется множество преимуществ, среди которых можно выделить следующие:

• Простота монтажа — такую ​​систему достаточно легко выполнить самостоятельно, кроме работа выполняется в короткие сроки.
• Надежность и долговечность — полипропилен считается современным материалом, срок его эксплуатации более 50 лет, он не подвержен образованию накипи, коррозии и других отложений, хорошо переносит химические и термические воздействия. За счет качественного соединения трубопроводов полностью исключена их протечка.
• Небольшая стоимость — по сравнению с системами отопления из чугунных, стальных или металлопластиковых трубопроводов, смонтированное отопление из полипропиленовых труб своими руками в частном доме обойдется в несколько раз дешевле.
• Экологичность.
• Экономичность — трубы из полипропилена обладают отличными теплоизоляционными характеристиками, что значительно снижает потери тепла и, соответственно, обеспечивает равномерный прогрев отопительных приборов и в целом повышает КПД системы.
• Бесшумность работы — полипропиленовые трубы также обладают хорошими звукоизоляционными качествами.
• Улучшить эстетический вид помещения можно — ввиду долговечности и высокой надежности монтаж отопления в частном доме своими руками можно производить внутри строительных конструкций.
• Качество монтажных работ зависит от выбранного материала: для систем отопления целесообразно использовать армированные трубы, для водопровода и канализации подходят обычные изделия.
• Трубы из полипропилена чувствительны к высоким температурам, поэтому их не рекомендуется использовать в пожароопасных зонах.

Недостатки изделий из полипропилена

Очень важно покупать полипропиленовые трубы только у проверенных производителей, так как их недостатки напрямую зависят от использования некачественного сырья, а также нарушений технологии производства.

Трубы полипропиленовые для отопления, виды и монтаж своими руками

В настоящее время строительный рынок предлагает огромный выбор изделий из полипропилена. Однако, прежде чем их купить, необходимо разобраться в их свойствах и маркировке.

Трубы ПН-10

Данные изделия имеют наружный диаметр 20-110 мм, внутренний диаметр 16,2-90 мм. Для изготовления таких труб используется тонкостенный полипропилен (толщиной 1,9-10 мм), который рассчитан на температуру системы до 20°С и рабочее давление не более 1 МПа, поэтому в отоплении не применяется. системы.

Трубы ПН-16

Допускается их применение при температуре до 80°С, но такой вид труб встречается очень редко, поэтому их почти не применяют.

Трубы ПН-20

Данные изделия имеют внутренний диаметр 10,6-73,2 мм, наружный диаметр 16-110 мм, толщину стенки 1,6-18,4 мм. Эти трубы рассчитаны на температуру до 80°С и рабочее давление не более 2 МПа. Эта категория трубопроводов является универсальной. Однако в системе отопления их можно использовать только в обратном трубопроводе, причем температура воды не должна быть выше указанной ранее.

Трубы ПН-25

Это самый оптимальный вариант для изготовления монтажа отопления в частном доме своими руками. Главной отличительной особенностью этих изделий является их многослойное исполнение (два слоя пластика, между которыми
проложен слой алюминия, обработанный клеем). Алюминиевое изделие имеет внешний диаметр 21,2-77,9 мм и внутренний диаметр 13,5-50 мм. Такой полипропилен функционирует в системе отопления с рабочим давлением не выше 2,5 МПа и температурой до 90 °С.

Наличие алюминиевой прослойки снижает коэффициент расширения трубопроводов при прохождении по ним теплоносителя. Однако при выборе армированной продукции необходимо учитывать ее расположение. Если прослойка будет располагаться ближе к внешней стороне, это усложнит процесс приклеивания, в связи с чем монтаж отопления в частном доме своими руками в этом случае потребует приобретения дополнительного оборудования (специального забоя или дрожь).

Еще один вид – стеклопластиковые трубопроводы, по качеству они аналогичны изделиям со слоем фольги. Однако первый тип характеризуется высоким показателем теплового расширения, но их монтаж несколько проще.

Соединение трубопроводов

Для соединения трубопроводов (диаметром до 63 мм) используются две основные технологии:

1. Втулочное соединение — один конец муфты вставляется в другой, специально для этого расширенный.
2. Муфта сварная — специальная деталь (муфта) включает оба конца.

Также может использоваться резьбовое соединение, для его реализации используются фитинги с раструбом.

Для соединения трубопроводов (диаметром более 63 мм) применяется технология сварки встык. В этом случае установка муфт не требуется, так как такое соединение отличается высокой надежностью. При наличии подходящих фитингов можно использовать приварные муфты.

Проектирование систем отопления

Перед отоплением в частном доме своими руками необходимо правильно его спроектировать.

Если отопление установлено в загородном доме, то котел должен быть установлен в отдельном помещении. В квартире можно разместить на кухне или в прихожей. Помещение должно быть оборудовано вытяжной системой.

При планировании системы отопления важно учитывать, что обратка не должна быть ниже подачи в котел, иначе циркуляция будет несколько затруднена или совсем невозможна. Для этого необходимо составить объемную схему трубопроводов с указанием отопительных приборов, уровней прохождения ограждающих конструкций и углов поворотов.

Стоит отметить, что сделать отопление из полипропиленовых труб своими руками в частном доме гораздо проще, чем любую другую систему. На плане рассчитывается длина трубопровода, количество соединительных и поворотных частей.

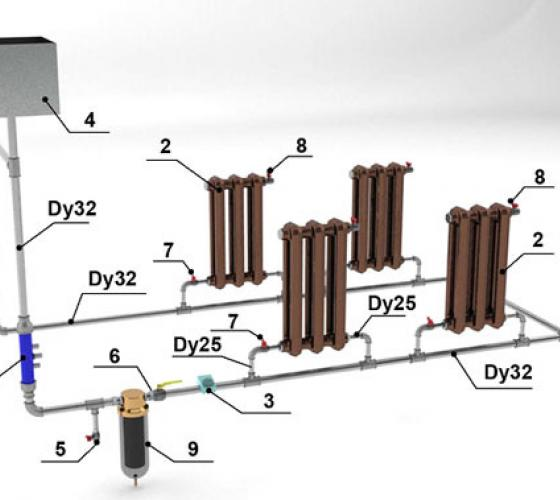

Виды монтажа

Монтаж системы из полипропиленовых изделий может осуществляться двумя видами:

1. Верхний разлив — самотечной, что обусловлено разницей температур. Такая система в частных домах наиболее распространена, так как проста, надежна и не требует установки дорогостоящего насосного оборудования.
2. Нижний разлив — движение теплоносителя по контуру отопления принудительное с помощью насоса. Основным преимуществом такой системы является возможность ее использования в многоэтажных домах. Кроме того, можно использовать трубопроводы малого диаметра, при такой конфигурации разводки это не имеет значения.

Инструменты и оборудование, необходимые для монтажа

Для проведения отопления частного дома своими руками (схема системы должна быть составлена ​​заранее) потребуются:

• Трубы полипропиленовые разного диаметра (для подключения к отопительным приборам и магистральному контуру).
• Ножницы для полипропилена.
• Паяльник с набором насадок.
• Вам может понадобиться перфоратор для штробления стен.
• Маркер.
• Рулетка.
• Настенные крепления (пластиковые зажимы или металлические скобы).
• Муфты, уголки, переходники.

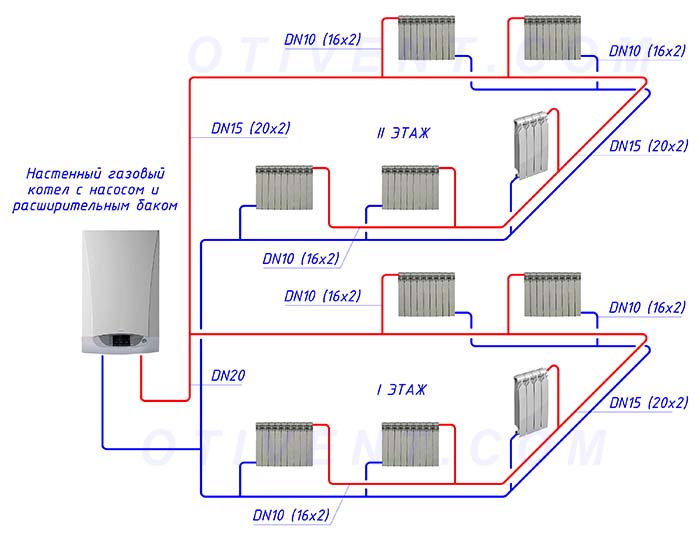

Отопление в частном доме своими руками: схемы, расчет и монтаж

Главное при сборке системы полипропиленовых труб, на что необходимо обратить особое внимание, это соединения конструктивных элементов (труб, фитингов). Для этого необходимо использовать специальный сварочный аппарат.

Для монтажа системы отопления из полипропилена необходимо:

1. Сначала начертить схему расположения трубопроводов.
2. Затем рассчитываются полипропиленовые трубы. Расчет ведется по схеме, указанной в предыдущем пункте.
3. Рассчитана длина трубопроводов на каждом отдельном участке.
4. Подбирается арматура нужного размера.
5. Далее, перед монтажом отопления частного дома своими руками (схема должна быть подготовлена ​​заранее), необходимо закупить весь материал и дать ему полежать около суток при комнатной температуре. Это требуется для того, чтобы при монтаже и последующей эксплуатации на пластике не было трещин из-за резких перепадов температур.
6. На трубопроводах делаются отметки мест разделки.
7. По линиям, отмеченным маркером, делаются надрезы с помощью специальных ножниц.
8. Паяльное устройство располагают на горизонтальной поверхности, устанавливают обезжиренную насадку, равную диаметру трубопровода.
9. Паяльник нагревается до 260°С.
10. Фитинги и трубки помещаются в отверстие нагревательного элемента. После этого их нагревают.
11. Детали снимаются, и труба вставляется в фитинг. Важно, чтобы эти детали не были холодными в процессе соединения.

При водяном отоплении в частном доме схема и монтаж своими руками полностью выполнены, перед полным запуском системы необходимо ее предварительно протестировать. Трубопроводы на некоторое время (не менее двух часов) заливают водой для выявления неисправностей и своевременного их устранения.

Правила монтажа

Каждый человек, выполняя отопление частного деревянного загородного дома своими руками, должен придерживаться следующих правил:

1. Для резки труб на отдельные заготовки рекомендуется использовать
   Специальные ножницы, приспособление или острый нож. Важно соблюдать угол 90°.
2. Дополнительная установка держателей поможет повысить надежность крепления трубопроводов, а также предотвратить их возможное провисание.
3. Перед тем, как приступить к процессу монтажа, необходимо проверить все изделия на наличие загрязнений на внутренних стенках.
4. Наиболее оптимальная температура в помещении при монтаже системы отопления +5°С.
5. Для трубопроводов из полипропилена должна быть обеспечена защита от высоких температур и механических факторов.
6. Надежность и качество подгонки арматуры можно повысить, если использовать при монтаже ленту ФСМ.
7. Перед использованием сварочного аппарата его следует нагреть до необходимой температуры.

Полезные советы

Чтобы знать, как правильно установить отопление частного дома своими руками от А до Я, желательно ознакомиться со следующими рекомендациями:

1. Пайку полиэтиленовых труб можно производить только при температуре в помещении не менее +5 °С. В противном случае добиться идеального соединения будет совершенно невозможно, и, как следствие, система отопления слишком быстро выйдет из строя.
2. Перед пайкой необходимо удалить всю имеющуюся грязь с краев трубы. Это можно сделать сухой чистой тряпкой. После этого поверхность протирают спиртом, который разводят водой в пропорции 1:1.
3. Время сварки и охлаждения трубопроводов определяется по специальному справочнику в зависимости от диаметра закупаемой продукции.

Заключение

Система отопления из полипропиленовых трубопроводов в настоящее время получила довольно широкое распространение среди потребителей благодаря своим преимуществам, дешевизне, надежности и простоте. Теперь и вы знаете, как установить систему отопления своими руками – из полипропиленовых изделий. Эта статья помогла вам убедиться в том, что монтаж данной системы отопления, включая сварку труб, вы сможете осуществить, не прибегая к посторонней помощи. И самое главное, использование такой системы возможно не только в одноэтажном строении, но и в многоквартирных домах.

Клапаны TPR и выпускной трубопровод

от Nick Gromicko, CMI® и Kenton Shepard

Предохранительные клапаны температуры/давления или клапаны TPR представляют собой предохранительные устройства, устанавливаемые на водонагревательных приборах, таких как бойлеры и водонагреватели для бытовых нужд. TPR предназначены для автоматического выпуска воды в случае, если давление или температура в резервуаре для воды превышают безопасный уровень.

Если датчики температуры и предохранительные устройства, такие как TPR, неисправны, вода в системе может перегреться (превысить точку кипения). Как только резервуар разорвется и вода попадет в атмосферу, она почти мгновенно превратится в пар и займет примерно в 1600 раз больше своего первоначального объема. Этот процесс может запустить нагревательный бак, как ракету, через несколько этажей, что приведет к травмам и значительному материальному ущербу.

Взрывы водонагревательных приборов случаются редко из-за того, что они требуют одновременного сочетания необычных условий и отказа избыточных компонентов безопасности. Эти условия являются результатом крайней небрежности и использования устаревшего или неисправного оборудования.

Клапан TPR активируется, если температура воды (измеряется в градусах Фаренгейта) или давление (измеряется в фунтах на квадратный дюйм [PSI]) превышают безопасные уровни. Клапан должен быть подсоединен к сливной трубе (также называемой дренажной линией), которая проходит по всей длине бака водонагревателя. Эта труба отвечает за направление горячей воды, выходящей из TPR, в надлежащее место сброса.

Крайне важно, чтобы выпускные трубы соответствовали следующим требованиям, которые можно найти в мини-курсе InterNACHI «Выпускные трубы водонагревателей» на сайте www.nachi.org/education. Сливная труба должна:

1. быть изготовлена ​​из утвержденного материала, такого как ХПВХ, медь, полиэтилен, оцинкованная сталь, полипропилен или нержавеющая сталь. Не следует использовать ПВХ и другие неутвержденные пластмассы, так как они могут легко расплавиться.
2. быть не меньше диаметра выходного отверстия клапана, который он обслуживает (обычно не меньше 3/4″).
3. без уменьшения размера от клапана до воздушного зазора (точка нагнетания).
4. быть как можно более коротким и прямым, чтобы избежать чрезмерной нагрузки на клапан.
5. устанавливаться таким образом, чтобы слив осуществлялся самотеком.
6. не застрять, так как стоячая вода может загрязниться и попасть обратно в питьевую воду.
7. сброс в канализацию в полу, в непрямой приемный пункт для отходов или на улицу.
8. не подключаться напрямую к дренажной системе во избежание обратного потока, потенциально загрязняющего питьевую воду.
9. сброс через видимый воздушный зазор в одном помещении с водонагревательным прибором.
10. следует сначала подавать по трубопроводу к непрямому приемному устройству отходов, такому как ведро, через воздушный зазор, расположенный в отапливаемой зоне, при сбросе на улицу в районах, подверженных замерзанию, поскольку замерзшая вода может заблокировать трубу.
11. не должны заканчиваться на высоте более 6 дюймов (152 мм) над полом или приемным устройством для отходов.
12. разряд таким образом, чтобы не вызвать ошпаривание.
13. сброс таким образом, чтобы не причинить ущерба конструкции или имуществу.
14. разрядка в точку соединения, которая легко видна жильцам, потому что разрядка указывает на то, что что-то не так, а также для предотвращения незамеченного замыкания.
15. быть подсоединены к месту слива независимо от дренажных труб другого оборудования, поддонов водонагревателей или выпускных трубопроводов предохранительных клапанов.
16. нигде нет клапанов.
17. без тройников.
18. не иметь резьбового соединения на конце трубы во избежание закупоривания.

Утечка и активация

Правильно функционирующий клапан TPR выбрасывает мощную струю горячей воды из выпускной трубы при полной активации, а не легкую утечку. Негерметичный клапан TPR является признаком того, что его необходимо заменить. В тех редких случаях, когда TPR-клапан срабатывает, домовладелец должен немедленно перекрыть воду и обратиться к квалифицированному сантехнику за помощью и ремонтом.

Инспекторы должны рекомендовать домовладельцам ежемесячно проверять клапаны TPR, хотя инспекторы никогда не должны делать это сами. Инспектор должен продемонстрировать домовладельцу, как перекрыть магистральный водопровод, и объяснить, что он может быть расположен на кране магистрального водоснабжения дома или на запорном кране подачи воды для прибора, на котором установлен TPR.

Информация на паспортной табличке TPR

• Давление, при котором срабатывает клапан TPR, напечатано на табличке технических данных, расположенной под испытательным рычагом. Это количество не должно превышать предел рабочего давления, указанный на паспортной табличке водонагревательного прибора, который он обслуживает.
• Номинальное значение BTU/HR, указанное на табличке с техническими данными водонагревательного прибора, не должно превышать значение TPR, указанное на табличке с техническими данными TPR.
• Клапаны TPR с отсутствующими заводскими табличками следует заменить.

Хотя клапан TPR может никогда не сработать, он является важным элементом безопасности бойлеров и водонагревателей для бытовых нужд.
