Как сделать деревянное окно своими руками не дорого

Как сделать деревянное окно своими руками — деревянные конструкции-это экологически чистый и надежный строительный элемент. Все знают об их преимуществах: во-первых, деревянные окна «дышат», во-вторых, дерево является доступным материалом, а в-третьих, их можно изготовить вручную, без использования сложного оборудования. Окна для дач, хозяйственных построек или веранд можно сделать самостоятельно, немного изучив технологию. При изготовлении необходимо обратить внимание на правильные расчеты размеров окна и его геометрии. От этого зависят не только эстетические факторы эксплуатации, но и функциональность конструкции.

Для того чтобы сделать деревянное окно своими руками необходимо приложить достаточно усилий и мастерства. Начинать необходимо с подготовки древесины, она должна быть высушена и напилена в бруски. Далее составляется три слоя брусков, волокна внешних брусков и внутреннего должны лежать с противоположным направлением волокон.

Бруски дерева смазываются клеем и помещаются под пресс. В результате Вы получаете клееный трехслойный бурс, который является основой современного деревянного окна.

Следующий этап самостоятельного изготовления деревянного окна сводится к обработке трехслойного бруса на четырехстороннем станке. На этом станке брусу придается профиль створки и профиль рамы. Далее при изготовлении деревянного окна своими руками, Вы нарезаете спрофилированный брус в размер и соединяете либо через шип, либо в «ласточкин хвост».

Для того чтобы сделать деревянное окно своими руками необходимо приложить достаточно усилий и мастерства. Начинать необходимо с подготовки древесины, она должна быть высушена и напилена в бруски. Далее составляется три слоя брусков, волокна внешних брусков и внутреннего должны лежать с противоположным направлением волокон. Бруски дерева смазываются клеем и помещаются под пресс. В результате Вы получаете клееный трехслойный бурс, который является основой современного деревянного окна.

Следующий этап самостоятельного изготовления деревянного окна сводится к обработке трехслойного бруса на четырехстороннем станке. На этом станке брусу придается профиль створки и профиль рамы. Далее при изготовлении деревянного окна своими руками, Вы нарезаете спрофилированный брус в размер и соединяете либо через шип, либо в «ласточкин хвост».

Полученные заготовки Вы самостоятельно грунтуете, шлифуете и красите. Эти операции могут повторятся несколько раз в зависимости от применяемой технологии самостоятельной окраски деревянных окон.

Отдельный вопрос – это вопрос заказа стеклопакетов и фурнитуры для ваших деревянных окон. Существует достаточно много мест, где Вы можете самостоятельно заказать стеклопакеты и приобрести различную фурнитуру для деревянных евроокон.

Самостоятельный монтаж фурнитуры осуществляется по рекомендациям фирмы поставщика элементов фурнитуры. Крепление деревянного стеклопакета происходит штапиками, закрепленными специальными кривыми гвоздями.

Для обеспечения герметичности и защиты от попадания влаги, все стеклопакеты герметизируются за счет специального прозрачного силикона, который наносится ровным слоем между стеклопакетом и древесиной.


видео-инструкция по монтажу своими руками, особенности простых недорогих террасных оконных конструкций для дачного дома, чем покрасить, как изготовить, размеры, цена, фото

Статьи

Если вы планируете выполнять все ремонтные работы на загородном участке самостоятельно, то для сокращения расходов вполне можно сделать деревянные окна для дачи своими руками. Конечно, потрудиться придется, но полученные конструкции будут достаточно надежными, а экономия – по сравнению с покупкой столярных или металлопластиковых изделий – окажется весьма заметной.

Как изготовить такие окна и как их правильно смонтировать – мы расскажем ниже.

Сделать простое деревянное окно может каждый

Изготовление конструкции

Что нужно приобрести?

При производстве дачных окон из дерева наиболее сложным этапом является изготовление рам и створок. Соответственно, на этом процессе мы и остановимся максимально подробно.

Чтобы сделать качественную раму, нам нужно приобрести деревянные заготовки:

  • Идеальным выбором материала для производства оконной рамы является клееный брус камерной сушки. Да, цена у него выше, чем у цельного бруса, но при этом он куда меньше подвержен деформациям.

Клееный брус – лучший материал для изготовления рам и створок

  • Что касается выбора породы дерева, то чем тверже будет древесина, тем лучше. По этой причине заготовки выпиливают либо из кедра, либо из дуба, а вот мягкие лиственные породы не используют почти никогда.
  • Размеры заготовки для рамы (при глухой конструкции) или для открывающейся створки могут быть самыми разными, и зависят от того, планируем ли мы устанавливать одинарное или двойное остекление.
    В первом случае можно использовать брусья шириной до 50 мм, но и жить в доме с комфортом можно будет только летом. Во втором случае берем заготовки по 60 – 80 мм, и устанавливаем в них либо два отдельных стекла, либо клееные герметичные стеклопакеты, которые неплохо сохраняют тепло даже при отрицательных температурах.
  • Для фиксации стёкол или стеклопакетов нам потребуются штапики. Лучше всего приобрести готовые детали из той же древесины, из которой мы будем делать раму.
  • Что касается коробов, которые используются для установки окон, то их чаще всего монтируют еще на этапе постройки дома. Если же этих деталей нет, то их можно изготовить, взяв за основу деревянный брус сечением 150х50 мм.

Пазы под остекление формируем с помощью разных фрез

Поскольку конструкция окна предполагает наличие деталей достаточно сложной формы, нам не обойтись без соответствующего инструмента.

Даже для того, чтобы сделать простые конструкции, нам будут нужны:

  • Пила по дереву (дисковая, сабельная или обычная ножовка).
  • Дрель и сверла различного диаметра.
  • Шлифовальная машинка для выравнивания поверхностей заготовок.
  • Ручной фрезер для дерева, который мы будем использоваться для формирования профиля рамы.
  • Набор измерительных инструментов.
  • Крепеж – гвозди, саморезы, клей по дереву, полимерный герметик.

Изготовление и сборка рамы

Делать дачные деревянные окна начинаем со сборки каркаса:

  • Выполняем черновую шлифовку заготовок, используя для выравнивания брусьев электрорубанок или шлифовальную машинку.
  • Размеры деревянных окон для дачи могут быть самыми разными, так что для изготовления конструкции с нужными габаритами следует тщательно измерить проемы и сделать необходимые отступы для того, чтобы раму можно было установить.
  • Брусья подрезаем до требуемой длины с припуском около 5 мм.
  • Торцы запиливаем под углом 450.

Обратите внимание!
Чем точнее мы выдержим угол, тем надёжнее будет соединение деталей.

Для строгого соблюдения размеров лучше использовать шаблон.

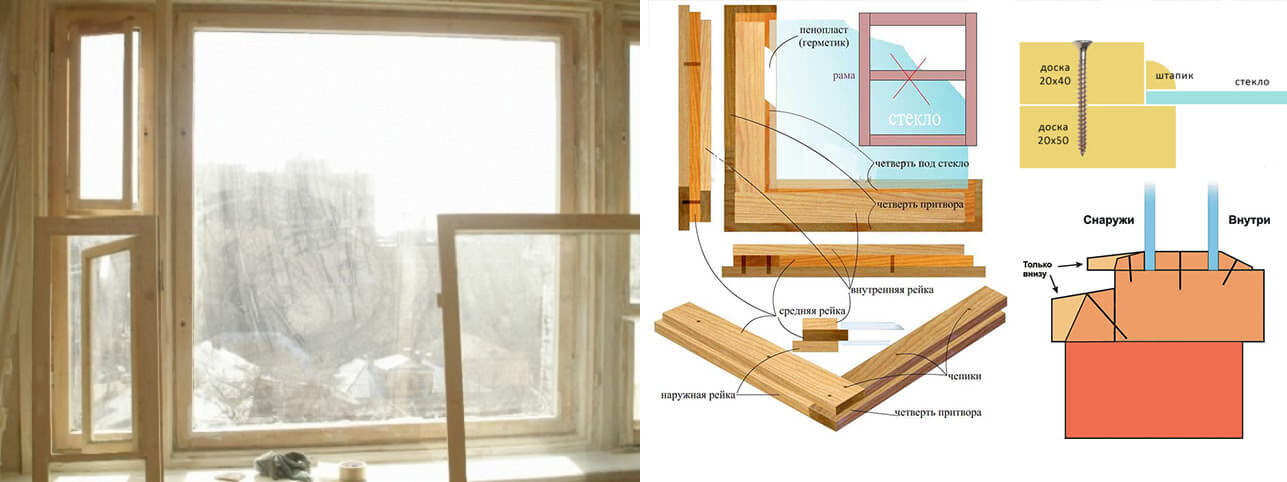

Профиль фрезеровки бруса под разные виды остекления

  • Используя ручной фрезер, на внутренних поверхностях будущей рамы выбираем основание под установку стекла или стеклопакета.
  • Конфигурация профиля зависит от размеров заготовки, а также от того, сколько стекол мы планируем устанавливать и какой штапик будем использовать. Так, при одинарном остеклении с использованием стекла толщиной 4 мм и штапиком шириной 16 мм нам необходимо выбрать «полку» размером 20 мм.

Вариант конструкции и размеров окна

  • Для соединения соседних деталей фрезером выбираем на скосах пазы.
  • После полного высыхания клея конструкцию можно устанавливать в проем.
  • Если же мы делаем открывающуюся конструкцию, то выборку под остекление делаем в створке, а на раме просто формируем выступ для плотного закрывания.

Обработав таким образом все четыре элемента, приступаем к сборке:

  • Пазы на углах смазываем столярным клеем.
  • Соединяем детали, выравнивая их под углом 900.
  • Фиксируем конструкцию струбцинами во избежание смещения и перекоса частей рамы.
  • Для усиления угловых соединений просверливаем на углах сквозные отверстия и загоняем туда деревянные шканты, предварительно смазанные клеем.
  • Створку собираем так же, но при этом и на нее, и на раму устанавливаем части петель.

Конечно, данная инструкция описывает изготовление самой простой рамы. Однако, освоив эту методику, вы без труда сможете делать не только недорогие изделия, но и окна более сложной конфигурации, с переплетами и открывающимися частями.

Монтаж деревянного окна

Установка рамы в проем

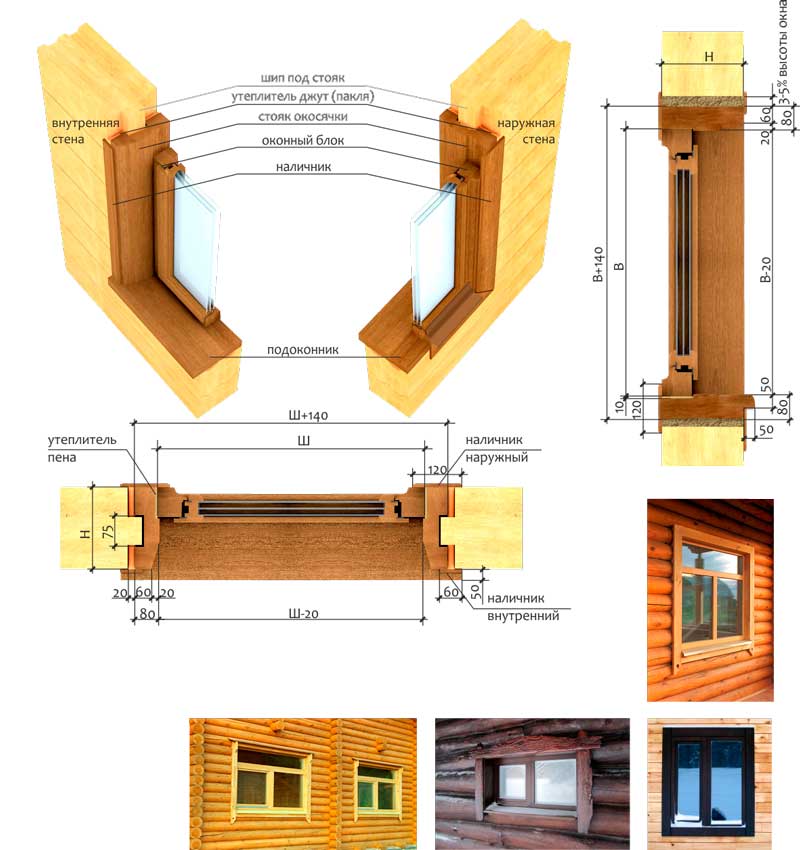

Общая схема конструкции

Деревянные окна для террасы на дачу, а также любые другие оконные конструкции монтируются по вполне определенному алгоритму.

Работы выполняем так:

  • В качестве основания для установки окон используем короб, зафиксированный в проеме и жёстко закреплённый на несущих конструкциях. Без короба монтировать окно можно только в том случае, если дом изготовлен из кирпича или других материалов, дающих минимальную усадку.
  • При монтаже под нижнюю часть оконной рамы устанавливаем опорные деревянные колодки. Эти детали нужно размещать на расстоянии не менее 150 мм от угла конструкции, иначе есть риск, что каркас окна треснет в результате температурной или иной деформации.

Выравнивание окна в проеме

  • Раму устанавливаем на колодки и выравниваем в проеме по уровню. Для выравнивания используем пластиковые монтажные клинья, которые забиваем в зазор между нижним краем окна и опорной колодкой.

Обратите внимание!
Чтобы конструкция не смещалась в проеме во время установки, по бокам можно установить так называемые дистанционные колодки.
После завершения монтажа их извлекают во избежание деформации.

  • Используя дрель, просверливаем в раме сквозные отверстия. Затем напротив них проделываем гнезда в несущей конструкции, которые используем для фиксации окна в проеме турбовинтами или анкерными болтами. Шляпки крепежных отверстий при этом заглубляем в раму, чтобы они не выступали над плоскостью, на которую будет опираться стекло.

Крепим пластины так, как показано на фото

  • Также деревянные террасные окна для дачи можно устанавливать и на монтажные пластины. Для этого до помещения конструкции в проем крепим к наружным плоскостям перфорированные детали из оцинкованного металла, которые затем пригибаем к стене и фиксируем саморезами длиной не менее 60 мм.
  • Когда каркас будет закреплен, навешиваем створки на петли.

После завершения закрепления повторно выравниваем конструкцию в проеме, а затем вынимаем дистанционные колодки. Зазор между рамой и проемом заполняем полиуретановой монтажной пеной. Нам остается только установить снаружи водоотливную планку, изнутри закрепить подоконник, а также перекрыть монтажные швы наличниками.

Зазоры заполняем монтажной пеной

Остекление и покраска конструкции

Деревянные дешевые окна для дачи обычно комплектуются одним тонким стеклом, в то время как в более дорогих конструкциях используются либо пары стекол, либо герметичные стеклопакеты.

Этот вариант является более практичным, потому ниже мы опишем именно его реализацию:

Штапик для остекления

  • Стеклопакет аккуратно устанавливаем в раму, располагая по центру. Размеры стеклопакета должны позволять его размещение с зазорами со всех сторон, иначе есть риск, что при деформации рамы стекло треснет.
  • Используя монтажную лопатку, приподнимаем стеклопакет и подкладываем под него пластиковые прокладки.
  • Такие же прокладки используем для бокового центрирования остекления.

Устанавливаем стекло/стеклопакет и прижимаем его штапиком

  • После выравнивания устанавливаем в раму подрезанные по размеру штапики. Прижимаем штапиками стекло и фиксируем их с использованием небольших гвоздей.

Совет!
Чтобы при забивании гвоздей не повредить стекло, стоит использовать добойник или небольшой молоток: приставляем инструмент к шляпке гвоздя и бьем молотком по нему.
Так вероятность промахнуться будет куда ниже!

После этого нам остается только защитить окно от различных воздействий.

Выбирая, чем покрасить деревянные окна на даче, опытные мастера чаще всего останавливаются на двух составах:

  • Для обработки может использоваться пропитка, содержащая влагозащитные и антисептические компоненты. Также неплохо, если в ее состав будут входить УФ-фильтры: в этом случае мы можем быть уверены, что дерево не потемнеет под ярким солнцем.
  • Вторым вариантом является использованием морилки вместе с краской для наружных работ. Вначале пропитываем деревянные части спиртовой морилкой, а после ее высыхания красим в несколько слоев.

Покраска конструкции существенно увеличивает срок ее службы

Заключение

Деревянные окна для дачного дома, изготовленные и установленные по приведённому выше алгоритму, послужат вам не хуже, чем изделия фабричного производства. Естественно, для этого нужно постараться и внимательно изучить технологию каждого из этапов работы, и здесь нам поможет видео в этой статье, содержащее достаточно большой объем познавательной информации.
