Делаем лазерный уровень своими руками

Лазерный уровень или нивелир представляет собой удобный и полезный инструмент, необходимость в применении которого возникает не только при проведении ремонтных работ. Однако данный инструмент имеет достаточно высокую стоимость, что делает его недоступным для некоторой части мастеров. Если нет возможности приобрести, то можно сделать лазерный уровень своими руками. Причем процедура изготовления не представляет особой сложности, поэтому справится с ней любой домашний мастер.
Самодельный самовыравнивающийся уровень

Принцип работы

Принцип работы лазерного уровня заключается в том, что создается проекция на требуемом объекте или группе объектов. Роль лазерного луча играет светодиод, излучающий световой поток. Специальные призмы и линзы позволяют делать луч ярким и направленным. Такое оборудование является попросту незаменимым при проведении отделочных и строительных работ как внутри, так и снаружи помещений.

Самодельный лазерный уровень – это отличная альтернатива дорогостоящему лазерному нивелиру. Производители поставляют в основном 2 вида нивелиров: статичный и ротационный. Главное отличие между ними заключается в том, что ротационный оснащен электродвигателем, посредством которого происходит вращение лазера, и фокусирующей линзой, а статичный состоит из призмы, на которую происходит проецирование лучей.

На схеме выше видно, как устроен нивелир. Принцип работы устройства на самом деле не сложный, но при этом очень важна точность. Высокая стоимость таковых инструментов обуславливается дороговизной комплектующих, которые применяются для производства нивелиров. Если необходим лазерный уровень для использования его дома, то его можно изготовить самостоятельно.

Как сделать лазерный уровень своими руками

Внутренности самодельного агрегата

Самый простой вариант сделать уровень, так это воспользоваться лазерной указкой. Расходы на изготовление такого прибору будут незначительными, так как понадобится только купить лазерную указку, а все остальные детали смастерить самостоятельно.

Приступая к изготовлению уровня из указки, необходимо, прежде всего, обеспечить надежное крепление элемента, который при этом смог бы крутиться вокруг своей оси. Для изготовления самодельного устройства потребуется перечень таких материалов, инструментов и деталей:

  • лазерная указка;
  • брус из дерева размером 25х25 см и около 0,5 м длиной;
  • дрель или шуруповерт с функцией дрели;
  • шнур;
  • опора.

Приступаем к изготовлению лазерного уровня из указки:

  1. Необходимо просверлить два отверстия в бруске с обеих сторон параллельно друг другу. Одно отверстие предназначается для закрепления указки, а второе для шнура.
  2. После закрепления лазерного указателя, необходимо выполнить фиксацию шнура. Шнур предназначается для того, чтобы подвешивать получившийся прибор. Отверстие для шнура должно быть достаточного диаметра, чтобы веревка в нем проходила свободно.
  3. После того, как шнур будет протянут через отверстие, его следует привязать к бруску и плотно затянуть.
  4. В качестве опорной поверхности можно воспользоваться любой палкой(заточив одну сторону в виде острия- можно воткнуть ее в землю), лопатой, штативом и т.д.

Важно правило при использовании самодельного уровня – это надежная фиксация опоры. После изготовления такого прибора, следует проверить его на качество функционирования. Проверку рекомендуется выполнять в вечернее время суток, чтобы было четко видно точку. Первоначально следует подвесить инструмент за шнур в центре помещения. После этого уровень следует повернуть в нужном направлении, а затем сделать на стене отметку. Такой самовыравнивающийся уровень можно направить в любую сторону, где нужны отметки, после чего приступать к выполнению работ.

Второй вариант изготовления лазерного уровня предусматривает использование пенопласта и емкости с водой. Первоначально нужно взять небольшую емкость, а также кусочек пластилина или скотч. Также понадобится лазерная указка и кусок пенопласта.

Процесс изготовления выглядит следующим образом:

  1. Емкость следует заправить водой до краев.
  2. Закрепить указку на куске пенопласта.
  3. Располагается емкость с водой на высоте, требующейся для разметки.
  4. Пенопласт вместе с указкой следует поместить в воду.
  5. После этого следует включить указку.
  6. При изменении расположения пенопласта относительно центральной оси происходит разметка точек. Все точки будут расположены непосредственно на одном уровне.

Идеальной такую конструкцию назвать достаточно сложно, но, тем не менее, данный уровень будет иметь высокую степень четкости разметки.

Испытание самодельного лазерного уровня

Теперь можно прибегнуть к испытанию самодельного устройства. Для этого потребуется закрепить изделие с помощью заостренной палки. При помощи пузырькового уровня следует выполнить выравнивание по горизонтали.

После включения лазерной указки, ее следует навести на поверхность. После проецирования первой точки, необходимо сделать отметку. Путем вращения самодельного устройства следует проставить отметки. Соединяются все полученные точки при помощи металлического профиля и карандаша.

Плюсы и минусы самодельных нивелиров

После того, как лазерный уровень своими руками будет готов, не стоит от него ожидать выполнения любых сложных задач. Такой агрегат предназначен для проведения разовых работ, поэтому если ваш род деятельности связан со строительством, то лучше приобрести профессиональный инструмент. К преимуществам самодельного устройства относятся:

  • получение достаточно большой длины луча;
  • быстрота изготовления;
  • отсутствие необходимости финансовых затрат;
  • увеличение скорости выполнения разметочных работ.

Недостатком является тот факт, что это самодельный инструмент, поэтому высокой точности и выполнения сложных работ от него ожидать не стоит. Проявив немного смекалки, можно сделать уровень своими руками, не прибегая при этом к приобретению дорогостоящих заводских моделей.

Как самому сделать лазерный уровень: простой самодельный нивелир из указки и жесткого диска своими руками

Иногда во время ремонта мне бывает нужен лазерный уровень, но тратить весьма внушительную сумму на то, чем я буду пользоваться от случая к случаю я не собирался. Поэтому я решил, что самому сделать лазерный уровень не представляет никаких сложностей.

Для изготовления нивелира своими руками я использовал подручные средства и несколько инструментов. Свой уровень я решил установить на рамку, потому что хотел сделать максимально точный прибор. Для изготовления рамки я решил использовать корпус старого жесткого диска.

Шаг 1: Собираем рамку, первая ось

Сначала нужно разобрать жесткий диск на составляющие. Для этого я использовал биты для отвертки TORX Н6 и Н8.

Когда диск был разобран, я стал думать, как использовать двигательный узел привода в рамке своего прибора.

Первое, что привлекает внимание при взгляде на привод – резьбовые отверстия на широком барабане, к которым удобно будет крепить алюминиевый уголок.

На алюминиевом уголке 25х25х1,5 мм нужно просверлить отверстия, совпадающие с отверстиями на двигателе привода. В качестве шаблона отверстий я использовал фланец, который держит блины жесткого диска на месте.

Шаг 2: Собираем рамку, вторая ось

Для построения второй оси я использовал крепления рычагов считывания и записи.

Сначала обрезаем болт до нужной длины, Шпиндель головки крепим на обрезанный болт, также добавляем пару гаек, в качестве разделителя и для дополнительного отведения тепла. Затем закрепляем вторую ось на алюминиевый уголок.

Теперь можно соединить первую и вторую оси.

Шаг 3: Собираем рамку, лазерный маятник

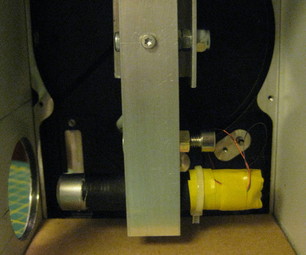

Лазер будет закреплен на маятнике. В алюминиевом профиле квадратного сечения 19 мм нужно сделать сердечник из ДСП. Для того, чтобы сердцевина сидела как можно плотнее, ДСП можно забить молотком.

С помощью чертежного угольника отмечаем середину с двух сторон профиля, в этих местах потом просверлите отверстия. Также я добавил гайку для регулировочного болта. Гайку я вставил в небольшое отверстие, немного постучав молотком, сидит она на своем месте плотно.

Если вы хотите просверлить аналогичное отверстие на противоположной стороне профиля, сначала лучше просверлить направляющие отверстия с двух сторон, а затем рассверлить их сверлом большего диаметра, чтобы они были симметричными.

Шаг 4: Устанавливаем лазер

Я установил старую лазерную указку.

Шаг 5: Делаем корпус

Корпус самодельного нивелира я изготовил из обрезка 3-х мм алюминиевой композитной панели, для стенок взял еще один старый жесткий диск.

Салазковой пилой пропиливаем 2-х мм каналы в композитной панели, чтобы можно было ее согнуть вокруг рамки и сформировать корпус.

Я решил добавить круглый спиртовой уровень, чтобы прибор выглядел внушительней. Также он пригодится, если уровень будет слишком далеко от отражающей поверхности.

Шаг 6: Делаем проводку

Для проводки я использовал провода от старых наушников, из-за их легкости, прочности и тонкости. Их вес не влияет на работу опорной рамки, нужно только оставить петлю для свободного хода.

Прежде чем паять провода, нужно зачистить на них изоляцию. Для этого нужно немного подержать проводки над пламенем зажигалки и когда изоляция начнет плавиться ее легко будет снять.

Шаг 7: Калибровка

Для настройки лазерного уровня на маятнике есть регулировочный болт и винт, они меняют угол наклона маятника, смещая центр тяжести. Расстояние больше 20 м даст большой угол наклона.

Для испытания своего уровня я сделал отметку на столбе в саду и визирную линию на столбе ворот с помощью водяного уровня.

Чтобы настроить лазерный уровень, я поднял его на линию отметки на воротном столбе и начал поворачивать, пока лазер не попал на столб в саду. Выстроить отметки в линию заняло какое-то время, отраженный сигнал лазера достаточно сильный.

Понемногу поворачивая регулировочный болт, я поднял лазер до уровня обеих меток. Лазер виден на расстоянии больше 20 м.

Снизу я прикрепил винт, чтобы иметь возможность устанавливать лазерный уровень, сделанный своими руками на треногу.

Лазерный нивелир из подручных материалов своими руками

Применение уровня или нивелира в ремонтных работах крайне важно. С помощью такого прибора можно без труда и абсолютно точно произвести установочные и монтажные работы. И чем точнее будет прибор, тем меньше погрешности будет в измерениях. Самым точным на сегодняшний день считается лазерное измерительное оборудование.
Лазерными уровнями или нивелирами сегодня никого не удивить. Они стали настолько популярны, что разновидности их можно купить практически в каждом строй магазине. Только цена их по-прежнему оставляет желать лучшего. Да и для обычного человека, не занятого ремонтами или строительством каждый день, покупать лазерный уровень вряд ли будет рациональным решением. Как быть в ситуации, когда инструмент стоит недешево, а необходим всего лишь для разового применения? Ответ прост – сделайте его своими руками. Вы не ослышались, это действительно реально, причем за смешную цену.
Лазерный нивелир из подручных материалов

Что понадобится для самодельного лазерного нивелира


  • Деревянный брусок 80х20х30 мм;
  • Батарея типа «Крона» на 9 В с коннектором под ее контактный разъем;
  • Батарея CR 2032 – 2 шт с пластиковым держателем с клеммами;
  • Лазерный модуль на 3 ~ 5 В, цвет лазера – красный;
  • Небольшой двигатель постоянного тока на 5-12 В;
  • Половинка круглого дамского зеркальца.

Из инструментов нам понадобятся:
  • Паяльник с припоем;
  • Термоклеевой пистолет со стержнями;
  • Медная проводка;
  • Ножовка по металлу;
  • Изолента;
  • Линейка, маркер.

Лазерный нивелир из подручных материалов

Изготавливаем лазерный нивелир своими руками

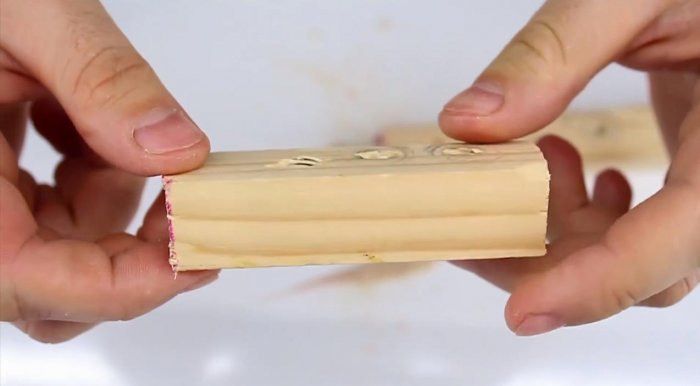

Отрезаем от деревянного бруска небольшой кусок длиной 8-10 см. Это будет основа нашего лазерного уровня.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов

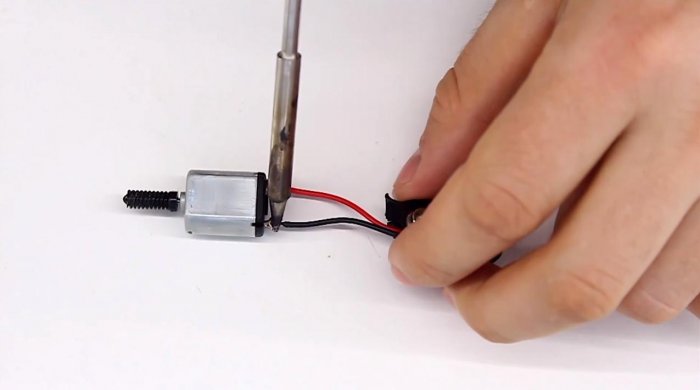

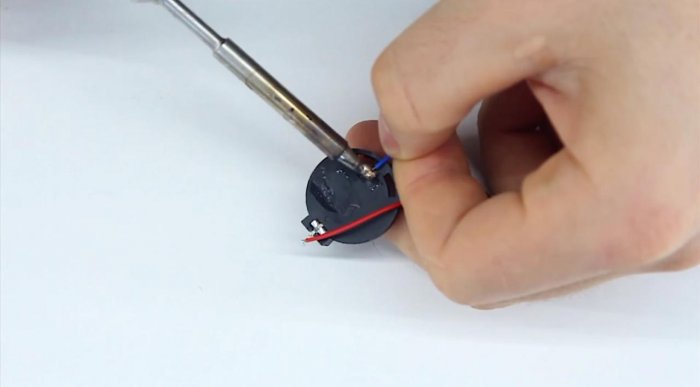

Затем соединяем нескольким проводами пластиковый держатель с клеммами и лазерный модуль, соблюдая полярность. То же самое проделываем с коннектором для «кроны» и движком.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов

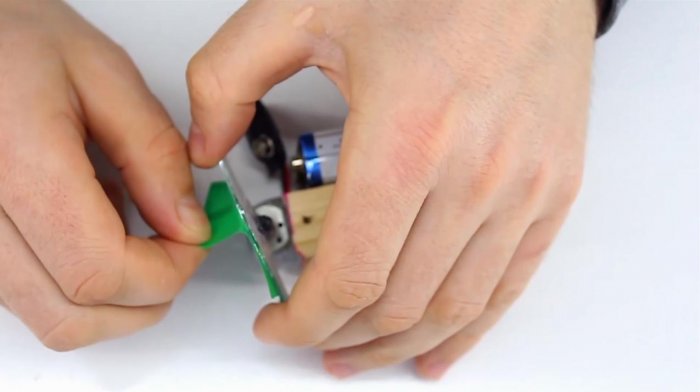

Зеркало заклеиваем изолентой, чтобы не повредить стеклянную поверхность. Размечаем с тыльной стороны его середину линейкой, и по отметке приклеиваем вал движка горячим клеем.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов

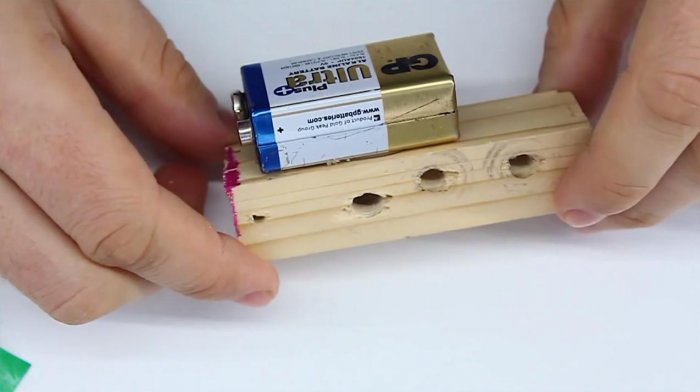

Термоклеевым пистолетом приклеиваем на конце деревянного бруска «крону», а с торца движок с зеркальцем. Вал движка должен быть за пределами бруска, чтобы зеркало могло свободно двигаться вокруг оси вала.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный модуль с пластиковым держателем для батарей приклеиваем в последнюю очередь. Чем ровнее будет приклеен этот лазерный элемент, тем точнее будет отбитая им линия на измеряемой поверхности.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Снимаем изоленту с зеркальца, и вставляем батареи CR 2032 в контейнер для них.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Устройство готово, остается лишь подключить питание и направить его на ближайшую стену или потолок. Если такой прибор закрепить на пузырьковом уровне, и отрегулировать его положение относительно базовой поверхности, с его помощью можно получить хорошо различимую отметку.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов

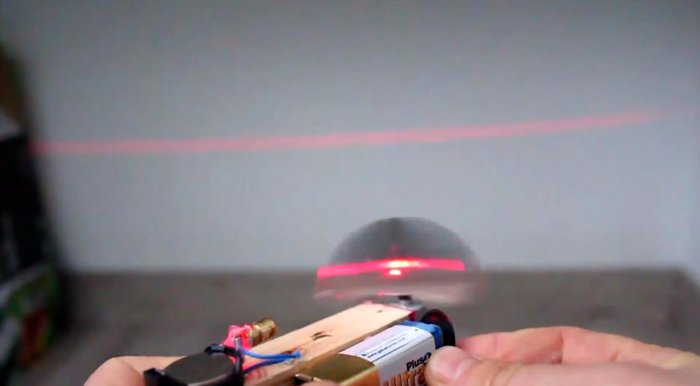

Но если включить двигатель, то за счет вращающегося зеркала она превратиться в ровную сплошную линию.
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
Лазерный нивелир из подручных материалов
А по ней вы без труда сможете выставить линейные, плоскостные или объемные предметы, такие как керамическая плитка, гипсокартон, полиуретановые молдинги, ламинат и даже мебель!

Смотрите видео


как собрать качественный нивелир своими руками?

Как соорудить лазерный уровень

Как соорудить лазерный уровеньПод лазерным нивелиром подразумевается достаточно полезное устройство, используемое в любом строительстве, которое позволяет очень быстро и при этом максимально точно выполнить разметку уровня на любой поверхности. Для использования такого инструмента не нужно обладать навыками профессионального строителя – достаточно установить лазерный уровень на полу или стене, включить и дождаться, пока прибором будут спроецированы линии в соответствии с горизонтальным либо вертикальным уровнем на размечаемой поверхности.

Однако такое устройство в магазинах стоит недёшево и поэтому целесообразно научиться собирать его своими руками, тем более что это не составит особого труда.

Конструктивные особенности лазерных уровней

Визуально лазерный уровень напоминает маленькое устройство, которое может крепиться на различных поверхностях. Самые популярные способы крепления прибора выполняются посредством следующих элементов:

  • магнитный элемент;
  • штативная подставка;
  • специальные крепёжные ремни.

Помимо способа крепления, строительные нивелиры отличаются проекцией лазерного луча на поверхность: построение плоскости или направления. Приборы, используемые для указания направления, отбивают точечную проекцию на поверхности. В свою очередь, уровни, проецирующие плоскость, оснащаются специальными оптическими системами, разворачивающими луч в плоскость. На сегодняшний день специалистами выделяется несколько типов лазерных нивелиров:

  • Прибор ротационного типа, который способен крутиться вокруг собственной оси с образованием чёткой линии. Такой прибор выпускается в надёжном корпусе, качественно защищённом от разных внешних факторов. Такое изделие прекрасно подойдёт для проведения любых строительных мероприятий начиная от заливки пола и заканчивая сооружением потолка.
  • Позиционное устройство, состоящее из двух излучательных источников, позволяющих создавать видимую плоскость. Такой прибор в основном применяется при проведении отделочных работ в помещении.
  • Устройство самовыравнивающего типа – нивелир, оснащённый внутренними маятниками и способный излучать до пяти лучей. Такой лазерный уровень дополнительно оснащается крестообразным прицелом.

Основным недостатком таких универсальных приборов является их сравнительно высокая цена. Стоимость простейшего прибора не всегда по карману, среднестатистическому потребителю и превосходит в десятки раз, цену обычного пузырькового или водного уровня.

Простейший уровень из лазерной указки

Как можно самим сделать лазерный уровень

Как можно самим сделать лазерный уровеньЕсли рассматривать цену самодельного лазерного уровня, то человеку придётся потратиться только на покупку указки. Все остальные конструктивные элементы устройства можно смастерить своими руками из подручных материалов, которые найдутся в каждой домашней мастерской. Основной задачей при создании самодельного лазерного уровня является крепление указки таким образом, чтобы она могла беспрепятственно вращаться вокруг собственной оси. Но для начала необходимо запастись следующими расходными материалами:
  • указка лазерного типа;
  • деревянный брус размерами 25 на 25 мм и полуметровой длины;
  • строительный шнур;
  • обычная электрическая дрель;
  • опора в виде палки для готового лазерного уровня.

Для сборки лазерного уровня своими руками нужно выполнить определённую последовательность несложных действий.

  1. В заранее подготовленном бруске с обоих краёв просверливаются параллельные по отношению друг к другу отверстия. Одно из них предназначено для монтажа лазерной указки, а другое для строительного шнура.
  2. После того как лазерный излучатель будет закреплён на своём месте, выполняют крепление верёвки, которая предназначена для подвешивания прибора над уровнем напольной поверхности. Отверстие высверливается с противоположного конца бруса таким образом, чтобы шнур мог свободно проходить сквозь него.
  3. В подготовленное отверстие пропускается верёвка, которая привязывается к бруску и плотно затягивается.
  4. Опорой, может быть, любая удобная палка, в том числе и воткнутая в землю лопата.

Главное, чтобы используемая опора была надёжно и неподвижно зафиксирована. Если данным правилом пренебречь, то правильно выставить уровень не удастся.

Проверка работоспособности лазерного нивелира

Как устроен лазерный уровень

Как устроен лазерный уровеньПри помощи лазерного уровня собранного своими руками из указки можно выполнить разметку на любой поверхности, но это лучше делать при слабом освещении, чтобы световой луч чётко просматривался. Для начала разметки прибор подвешивается при помощи верёвки по центру помещения, в котором выполняются работы. Самодельный уровень поворачивается в необходимом направлении и отмечается нужное расстояние по длине луча, после чего устанавливается палка, на которой удобно выполнить отметку.

После проведения таких несложных манипуляций уровень можно направлять в любую сторону, где необходимо делать отметки. При этом если положение опорной палки будет неизменным, то все отметки будут располагаться на идентичной высоте. После разметки отдельных точек их можно соединить строительным шнуром, по которому с помощью строительного метра прочертить линию разметки.

Лазерный уровень из пенопласта и ёмкости с водой

Для создания лазерного уровня данной конструкции своими руками нужно подготовить удобную ёмкость, кусок пластилина или пластырь, в общем, любую субстанцию или материал которым можно закрепить основную деталь. Естественно, понадобится указка лазерного типа и кусок пенополистирола. Сама же процедура сборки прибора происходит в соответствии с определённым планом действий.

  1. Из чего можно сделать лазерный уровеньИз чего можно сделать лазерный уровеньБерётся небольшая ёмкость, которая заполняется до краёв водой. В качестве резервуара используют ведро либо старую кастрюлю.
  2. На пенопласте закрепляется лазерная указка. Целесообразно использовать стандартную насадку проецирующую точку. Нужно постараться, чтобы лазерная указка размещалась на пенопласте как можно ровнее. Её крепление выполняется резинкой, хомутом или пластилином.
  3. Резервуар с водой устанавливается на необходимой для разметки высоте.
  4. Пенопласт с указкой помещается в воду.
  5. Указка переводится во включённое положение.
  6. Меняя положение пенопласта относительно центральной оси на размечаемых поверхностях, отмечаются точки. Все получаемые точки будут располагаться на одном уровне относительно горизонта.

Несмотря на то, что такие лазерные уровни сложно назвать идеальными, однако чёткость разметки достаточно высокая и такие самодельные конструкции имеют право на существование.

Самодельная конструкция лазерного креста

Это ещё один вид лазерного нивелира, который можно собрать своими руками. Такой уровень очень удобно использовать при навешивании шкафчиков на кухне или картин в комнатах, а также во многих других ситуациях. Для изготовления такого нехитрого инструмента человеку понадобится тренога от видеокамеры, старый плеер и пара ненужных дисков.

  1. Крест из лазерных указок крепится на треноге таким образом, чтобы он вращался вокруг своей оси. С этой целью можно использовать привод от плеера.
  2. Также важно побеспокоиться, чтобы лазерный уровень мог перемещаться по вертикали на необходимую высоту.
  3. Устанавливаются склеенные между собой диски на старый привод плеера.
  4. На финишном этапе к дискам прикрепляется крест из лазерных указок. Для его крепления можно использовать скотч или любой другой подручный материал.

Благодаря тому, что устройство размещено подвижно на треноге, его можно вращать в любом направлении, не меняя высоты разметки. Таким образом, выставив необходимые параметры для разметки можно точно отбить уровень на любой поверхности в помещении без необходимости каждый раз настраивать прибор.

Основные достоинства самодельного инструмента

Бытовой прибор своими руками

Бытовой прибор своими рукамиЕстественно, ожидать от лазерного уровня, собранного своими руками, выполнения сверхточных и сложных операций по разметке не стоит. Но для использования в быту такое устройство вполне подойдёт и даже во многом превзойдёт по качеству заводской водяной уровень. Плюс ко всему, оно сможет обеспечить следующие функции:
  • достаточно большая длина луча;
  • минимальный уровень погрешности при сравнительной простоте использования;
  • увеличение скорости проведения разметки.

Но главным достоинством лазерного уровня считается способность прибора проецировать лучи по горизонтальной плоскости. Благодаря этому строитель, может, с точностью контролировать качество вертикального и горизонтального уровня как при разметке стеновых, так и напольных или потолочных поверхностей. Помимо строительства, уровень можно использовать при разметке приусадебного участка, фасадной отделке здания или возведении забора.

Поэтому, задумываясь о том, чтобы пополнить свою домашнюю мастерскую лазерным уровнем, не стоит стремглав бежать в магазин за покупкой дорогостоящего прибора. Проявив немного смекалки и сноровки, каждый желающий сможет собрать нивелир своими руками из подручных материалов. При этом максимальной денежной затратой будет покупка обычной лазерной указки.

Оцените статью: Поделитесь с друзьями!

Лазерный уровень своими руками - из лазерной указки, пошаговое руководство по изготовлению, настройка, калибровка и ремонт

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровеньПризменный лазерный уровень

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Ротационный лазерный нивелирРотационный лазерный нивелир

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Точечный лазерный уровеньТочечный лазерный уровень

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

Выравнивание пола с помощью уровняВыравнивание пола с помощью уровня

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Укладка плитки с помощью уровняУкладка плитки с помощью уровня

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Поклейка обоев с помощью лазерного нивелираПоклейка обоев с помощью лазерного нивелира

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Сборка мебели с помощью уровняСборка мебели с помощью уровня

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

Перепланировка при помощи уровняПерепланировка при помощи уровня

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.Подготовка к работеПодготовка к работе

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.Замеры деталейЗамеры деталей

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.Готовая конструкция уровняГотовая конструкция уровня

    Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Работа лазерного уровняРабота лазерного уровня

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

  1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
  2. Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
  3. Прибор поворачивается на противоположную стену, ставится отметка.
  4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Лазерный уровень своими рукамиЛазерный уровень своими руками

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

  • при поломках диода;
  • при залипании или отказе кнопок и переключателей;
  • при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

Как сделать лазерный уровень своими руками

Выполнение строительных работ без такого важного инструмента, как лазерный уровень или нивелир, недопустимо. Если планируется выполнение строительных действий в домашних условиях, то можно купить или разобраться, как сделать лазерный уровень своими руками, исключив необходимость траты денег на его приобретение. Предназначается он для оперативного и максимально точного выполнения разметки. Чтобы воспользоваться этим инструментом, не нужно изучать инструкцию или проходить дополнительное обучение. Для правильного применения уровня, необходимо расположить его на поверхности пола или стены, после чего включить и получить готовые проекции. Это устройство хорошо всем, за исключением только одного недостатка — высокая стоимость.

Рассматриваемый инструмент представляет собой устройство небольшого размера, которое фиксируется на любых поверхностях, для чего применяются следующие элементы:

  • Магнит
  • Подставка в виде штатива
  • Крепежные ремни

Главной отличительной особенностью лазерных нивелиров является форма проецирующего луча и его направление. Для создания луча используются мощные светодиоды, а также система призматических линз. От мощности светодиодов и количества линз зависит дальность действия инструмента.

Внутренняя конструкция лазерного нивелира Внутренняя конструкция лазерного нивелира

Внутренняя конструкция лазерного нивелира

Различают три вида лазерных нивелиров:

  1. Устройства, отбивающие точечную проекцию на поверхности. С их помощью отмечаются точки на стене, после чего соединяются при помощи линейки, получая тем самым ровную плоскость
  2. Изделия, проецирующие плоскость в виде линии. Эти линии могут быть горизонтальными и вертикальными, что зависит от модели инструмента. Такие устройства пользуются популярностью среди строителей при проведении внутриотделочных работ
  3. Инструменты вращающегося типа, которые обладают высокой дальностью действия. Это одни из самых дорогостоящих изделий, которые применяются зачастую при проведении наружных строительных работ

К ряду основных конструктивных элементов лазерных уровней относятся:

  • Источник светового потока в виде мощного светодиода
  • Линзы, при помощи которых создается не только форма луча, но еще и зависит дальность действия
  • Источник питания, представленный в виде батареек или аккумуляторов
  • Корпус, в котором собраны все составляющие устройства
  • Фиксатор для выравнивания корпуса инструмента
Конструкция лазерного ротационного нивелираКонструкция лазерного ротационного нивелира

Конструкция лазерного ротационного нивелира

Принцип действия лазерного нивелира прост, и заключается в следующем:

  1. Инструмент проецирует лазерный луч в виде линии или точки на одну или несколько плоскостей. Ориентируясь на эти проекции, проводятся соответствующие работы
  2. Точность получаемой проекции зависит от качества выравнивания устройства. Выравнивание может быть ручным или автоматическим. Для ручного выравнивания используется система пузырьковых колб, а для автоматического — маятниковые механизмы
  3. Для получения проекции, достаточно выровнять устройство, после чего включить его

На основании заводских изделий можно изготовить самодельный лазерный уровень. На самом деле, для сооружения такого инструмента понадобится совсем немного сил и вложений.

Изготовление уровня из лазерной указки самостоятельно пошаговая инструкция

Конструирование уровня из лазерной указки — это быстрый и простой способ получить самодельный лазерный уровень для выполнения строительных работ. Для изготовления такого устройства потребуются материалы:

  • Лазерная указка, которую можно приобрести за копейки
  • Шнур строительный
  • Деревянный брусок, длина которого составляет до 0,5 метра и размером 25х25 мм
Составные материалы для изготовления лазерного нивелира своими рукамиСоставные материалы для изготовления лазерного нивелира своими руками

Составные материалы для изготовления лазерного нивелира своими руками

Когда все составляющие для конструирования самоделки готовы, можно прибегнуть к сооружению инструмента. Для этого выполняются следующие шаги:

  1. С обоих краев бруска нужно просверлить отверстия, параллельные по отношению один к одному. Одно из этих отверстий нужно для закрепления лазерной указки, а второе — для фиксации шнура
  2. После этого нужно зафиксировать лазерную указку, а затем приступить к закреплению веревки. Эта веревка будет выступать в роли крепления и выравнивателя, при помощи которой устройство будет подвешиваться к потолку или иным поверхностям
  3. Отверстие для крепления веревки должно быть сквозным, что позволит добиться ровного ее положения при подвешивании. Получается самовыравнивающийся лазерный уровень, сконструированный своими руками

Главное правило при создании самодельного лазерного уровня — это надежное и неподвижное фиксирование опоры для инструмента. Чтобы воспользоваться инструментом, нужно его подвесить за веревку в центре помещения, после чего развернуть в нужном направлении, а затем отметить точки по лучевой проекции на стене.

Изготовление лазерного уровня из пенопласта и воды пошаговая инструкция

Чтобы сделать лазерный уровень из лазерной указки, пенопласта и емкости с водой, понадобится подготовить следующие материалы:

  • Скотч
  • Лазерная указка
  • Небольшая емкость
  • Пенополистирол или пенопласт

План действий по сооружению уровня с лазерной указкой выглядит следующим образом:

  1. В емкость небольшого размера нужно набрать воду до верха. Для таких целей подойдет кастрюля или маленькое ведерко. Вместо воды можно использовать масло (отработку), если планируется проводить работы на улице во время ветреной погоды
  2. На кусочке пенополистирола нужно закрепить лазерную указку. Для присоединения указки к пенопласту используется скотч или другие аналогичные материалы. Расположение этого устройства на пенополистироле должно быть равномерным, так как от этого зависит точность показаний
  3. На нужной высоте для получения разметки устанавливается резервуар с водой, после чего включается указка
  4. В емкость помещается сооруженное устройство, после чего на основании проецируемых лучей отмечаются точки на стене

Несмотря на простоту данной конструкции, в результате получаются точные показатели проекций. Такой вариант изобретения подойдет для тех случаев, когда нужно отбить плоскость для укладки плитки. Посмотрите это видео, в котором детально показан принцип изготовления лазерных уровннй своими руками.

Лазерный нивелир из указки и водного уровня пошаговая инструкция

При возникновении необходимости сделать более-менее качественное устройство, и при этом не вкладывать в него много денег, то рассмотрим еще один вариант изделия. Если нужно изготовить лазерное устройство для проецирования линий своими руками, то для этого понадобятся:

  • Лазерная указка
  • Водный уровень
  • Рейки для изготовления штатива
Готовый штатив для лазерного нивелираГотовый штатив для лазерного нивелира

Готовый штатив для лазерного нивелира

Если имеется готовый штатив от фотоаппарата или микрофона, то это намного упростит процесс изготовления. Если штатива нет, то его можно изготовить из реек. Для этого делается тринога, от которой отходит в центральной части брус толщиной 25х25 мм. В верхней части бруса закрепляется водный уровень, на котором фиксируется лазерная указка. На этом процесс изготовления закончен.

Особенности расположения лазерной указки на водном уровнеОсобенности расположения лазерной указки на водном уровне

Особенности расположения лазерной указки на водном уровне

Для скрепления всех деталей понадобятся болты с гайками. При необходимости можно изготовить такой штатив, в котором регулируется высота. Для этого рекомендуется взять стальную трубку, на которую закрепляется уровень. Для регулировки высоты нужно в основании триноги сделать отверстие, в которое вкручивается фиксирующий болт или саморез соответствующей длины. В итоге получается изделие следующего вида, как показано на схематическом рисунке ниже.

Самодельный лазерный уровень на штативеСамодельный лазерный уровень на штативе

Самодельный лазерный уровень на штативе

Если в месте стыкования штатива с водным уровнем сделать подвижное крепление, то его можно перемещать, что упростит процесс проецирования луча на плоскость.

Преимущества и недостатки

Изготовить самодельные лазерные нивелиры можно оперативно, но если род вашей деятельности связан со строительством, то рекомендуется обзавестись соответствующим изделием заводского типа. У самодельного аппарата имеются свои преимущества и недостатки, которые нужно проанализировать. Из преимуществ самодельного лазерного нивелира стоит отметить:

  1. Большая длина луча, что зависит от выбранного источника света
  2. Скорость изготовления, так как гораздо быстрее сделать, чем насобирать деньги и купить
  3. Отсутствие потребности финансовых затрат на приобретение заводского изделия
  4. Увеличенная скорость проведения разметочных работ

Главным недостатком является тот факт, что изделие является самодельным, поэтому говорить о высокой точности не приходится. Зная особенности и принцип изготовления лазерных нивелиров своими руками, можно приступать к самостоятельному сооружению изделия.

Публикации по теме

Лазерный уровень своими руками, юстировка, калибровка

Лазерный уровень – незаменимая вещь в бытовом хозяйстве. Эксплуатация устройства не требует специальных навыков, достаточно установить прибор на необходимую местность и дождаться постройки линий. Разметка производится при соответствии к положению, может быть вертикальной, либо горизонтальной установкой. Готовое изделие продается на торговых рядах по ценам, доступным не каждому домашнему мастеру, поэтому существуют способы изготовить прибор своими руками.

Лазерный уровень своими рукамиЛазерный уровень своими руками Лазерный уровень своими руками

Конструктивные особенности лазерных уровней

Внешний вид устройства компактен, конструкция крепления позволяет устанавливать на любой тип поверхности. Перед изготовлением лазерного нивелира своими руками необходимо ознакомиться с его основными составляющими:

  • магнитная конструкция;
  • элементы штатива;
  • специальные ремни скрепляющего предназначения.

Кроме метода установки, строительные нивелирные установки лазерного типа различаются методом передачи и проецирования к поверхности луча. Материалы, применяемые к указанию точного направления, проецируют подсвеченный элемент. Приборы, указывающие состояние плоскости, имеют оптические элементы, способными преобразовывать луч в плоскость. К сегодняшнему дню имеется множество нивелиров, однако мастерами своего дела востребовано немного установок, подкатегории которых:

  • Ротационная конструкция прибора позволяет вращаться оптической головке вокруг оси, что проецирует точные показания. Универсальное устройство подходит для различных строительных работ, надежный корпус обеспечивает защиту от агрессивной окружающей среды.
  • Несколько источников лазерного уровня позволяют создавать позиционную плоскость. Находит применение устройство при отделочных работах сооружений.
  • Самовыравнивающее устройство комплектуется маятником внутреннего расположения. Оптическая головка настроена на параллельную работу с пятью направлениями, с крестообразным прицелом. Может использоваться в работах отделочного, различного типа.
Схема для сборки лазерного уровняСхема для сборки лазерного уровня

Схема для сборки лазерного уровня

Конструкция незаменима при ремонте или строительстве в домашних условиях, зачастую приборами пользуются профессионалы. Домашнему мастеру приобретение готового устройства обойдется в копеечку, а разметка большого объема обычным уровнем отнимает достаточное количество времени. Поэтому существуют способы изготовить лазерный уровень своими руками, производство различается по уровню сложности исполнения.

Основные материалы

Простейшая конструкция может быть изготовлена из неиспользуемых предметов своими руками. Уровень с лазерной указкой изготовить не сложно, достаточно подготовить необходимый материал и следовать инструкции. Не стоит пренебрегать инструкции и делать по своему, перед внедрением изменения, необходимо изучить конструкцию, т.к. параметры на выходе могут стать неверными. Для простейшей установки понадобиться:

  • обычная лазерная указка, реализуется в канцтоварах или магазинах детских игрушек;
  • пористая резина достаточной толщины, но небольшого размера;
  • небольшой пузырьковый уровень простого типа, который перед использованием проверяется на точность показаний;
  • деревянный брусок, размером спичечного коробка, предварительно отшлифованный;
  • опора в роли ровной палки;
  • лист фанеры 10×10;
  • соответствующий диаметру указки металлический хомут или толстой пластиковой штрабсы;
  • шурупы.
Материалы для создания лазерного уровняМатериалы для создания лазерного уровня

Материалы для создания лазерного уровня

После подготовки всего списка материалов, своими руками можно начинать производить процесс сборки требуемого изделия.

Простейший уровень из лазерной указки

Обычный вариант установки может потребовать финансовых затрат только на покупку лазерной указки, остальные составляющие имеются у каждого домашнего мастера. Своими руками необходимо изготовить подходящее крепление указки, чтобы ей возможно было производить вращение. Самодельный лазерный уровень потребует следующих дополнительных инструментов:

  • указка;
  • брус размером 2,5 см, длинной 50 см;
  • электродрель;
  • шнур;
  • палка в виде опоры.
Уровень из лазерной указкиУровень из лазерной указки

Уровень из лазерной указки

Сборка производится соблюдая последовательность, произвести действия несложно, важно иметь подручный материал.

  1. В бруске производится сверление отверстий с обеих сторон, в одно из них устанавливается шнур, другое предназначено для индикатора.
  2. После монтажа своими руками лазерной указки, крепится веревка, основной задачей которой является подвешивание конструкции. Диаметр отверстий должен быть немногим больше шнура, для свободного хода.
  3. Веревку необходимо плотно затянуть, опорой используется любая подходящая палка.

Основным требованием является надежное крепление опоры, если это условие не соблюдается, показания уровня считаются неверными.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора.

  1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
  2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
  3. Установка резервуара производится на нужной высоте, включается указатель.
  4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Лазерный крест своими руками

В бытовом хозяйстве важно качественно установить детали интерьера, мебель, картины и множество других предметов на стены. Для этих целей изготавливается самодельный уровень, проекция которого на выходе выглядит в форме креста. Из материалов применяется треножный механизм от фотоаппарата или видеокамеры, которая может быть изготовлена своими руками, дисковый старый плеер.

На треноги устанавливается крестовая форма, произведенная из лазерных указателей, положением, разрешающим вращение в нужном направлении. Для этого возможно применить приводную составляющую от дискового плеера. Регулировка по высоте устанавливается путем трубки, регулирующей положение. Диски при количестве нескольких штук склеиваются между собой и монтируются к приводу плеера. Самодельная конструкция закрепляется в конце работы, для этого можно применить супер клей или хомуты.

Данная конструкция, изготовленная своими руками, позволит регулировать установку любым направлением, не производя изменение высоты маркировки. Таким устройством возможно наиболее точно выставить уровень на любых поверхностях, но изготовление потребует небольших финансовых затрат.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов. В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

  • Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
  • Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
  • Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет.

Юстировка нивелира

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Юстировка нивелираЮстировка нивелира

Юстировка нивелира

Процесс происходит следующим образом:

  • Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
  • Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
  • Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу. Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза.

Схема юстировкиСхема юстировки

Схема юстировки

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.
