Нивелир лазерный своими руками: Делаем лазерный уровень своими руками

19.12.1978
Комментариев нет

Содержание

как сделать в домашних условиях, самодельный штатив для уровня, видео и нивелир

Сделать лазерный уровень под силу каждому, однако нужно тщательно изучить теоретическую часть процесса

Электронный лазерный уровень относится к наиболее необходимым инструментам, которые нужны как строителям, так и людям других профессий. Во время пользования этим уровнем, можно спроецировать пересекающиеся точки и посмотреть, получится ли прямой угол. Покупка подобного прибора в магазине, может достигать до 100-200 долларов, а если потратить немного времени и усилий, то создание самодельного лазерного уровня обойдется в копейки.

Содержание материала:

Как сделать уровень в домашних условиях: подготовка материалов

Стоимость лазерного уровня достаточно высока, а если планируется использовать его всего несколько раз, то подобная покупка будет неуместной. Поэтому можно сделать его самому.

Этот инструмент пригодится во время строительных работ:

  • Во время монтажа напольной и настенной плитки разных размеров;
  • При заливке пола бетоном или другим материалом, требующим соблюдение равномерного распределения;
  • При оклейке обоев, как на стены, так и на потолок;
  • Во время установки подвесных потолков и окон.

Материалы для изготовления лазерного уровня можно заказать в интернете

Сделать строительный лазерный уровень своими руками несложно. А

 по своим качествам он не уступает покупному, понадобится только подготовить некоторые материалы.

А именно:

  • Дешевая лазерная указка, продающаяся в любых детских магазинах;
  • Небольшой отрезок пористой резины, желательно достаточно толстый;
  • Обычный пузырьковый уровень небольшого размера;
  • Отшлифованный деревянный брусок размером со спичечную коробку;
  • Небольшую ровную палку, служащую опорой;
  • Планку, соответствующей длине уровня;
  • Небольшой кусок фанерного листа размером 10 на 10;
  • Хомут, соответствующий диаметру указки – он необходим для ее закрепления;
  • Нужное количество шурупов.

После подготовки всех материалов, можно приступать к работе.

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке:

  1. Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
  2. Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
  3. Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90о.
  4. Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
  5. Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

Инструкция: как сделать своими руками штатив для лазерного уровня

Самодельный штатив-указатель можно сделать разными способами: с магнитным креплением, где присутствует и линейка; применяя крест-штатив; используя ремни для крепления. Наиболее часто используемым креплением является применение штатива от старого фотоаппарата, на который приделывается вращающийся механизм от старого плеера. Сверху устанавливается старый диск, на который прикрепляются крест-накрест лазерные указки.

Штатив для лазерного уровня можно изготовить из любого материала: дерева, металла

Этот способ отлично подойдет, если необходимо точно установить картину или повесить правильно шкафчики.

Если необходимо быстро сделать нужные отметки во время работы, а под рукой не оказалось указки с лазером, есть пошаговое руководство, для создания самому одноразового уровня, без применения штатива.

Чтобы сделать подобный указатель, который устроен наиболее простым способом, и имеет самовыравнивающийся элемент, необходимо:

  • Подготовить небольшую миску или ведро с водой;
  • Взять кусок пенопласта в виде прямоугольника и закрепить с помощью резинки лазерную указку;
  • Емкость с водой устанавливается на определенную нужную высоту, в нее опускается пенопласт с указкой, затем ее необходимо включить.

Через несколько минут, вода успокоится и с помощью перемещения пенопласта можно получить готовые точки.

Лазерный нивелир своими руками: правильное использование

Мало сделать лазерный нивелир в домашних условиях, нужно еще и уметь им пользоваться. Нужно закрепить палку острым концом вниз, на нужной поверхности, далее используя пузырьковый уровень, выравнивают угол планки, чтобы добиться наиболее точного горизонтального расположения. Нужно включить лазерную указку и аккуратно навести ее на нужную поверхность.

Перед использованием лазерного нивелира стоит посмотреть обучающее видео и изучить инструкцию по использованию

После появления указателя, необходимо сделать небольшую отметку, далее переместить указатель немного в сторону, чтобы точно проверить, не сбилась ли отметка уровня.

После наличия двух точек, требуется провести горизонтальную линию, соединяя их между собой. Если в результате получилась идеально ровная линия – уровень работает и установлен правильно. Точки являются показателем, идеально ли установлена подставка и стойка. Во время работы с подобным устройством, лучше иметь защитные очки, снимающие напряжение с глаз. Юстировка будет проходить еще более быстро, если использовать отвес, помогающий в работе. Сделанный в домашних условиях лазерный уровень имеет немного примитивную конструкцию, но возможность сэкономить приличную сумму денег сглаживает эту проблему.

Специалисты выделяют ряд достоинств, которые имеет домашний нивелир:

  • Достаточно большая длина луча, позволяющая использовать его практически во всех работах, связанных с ремонтом и строительством;
  • Маленький уровень погрешности, являющийся несущественным недостатком;
  • Высокая скорость произведения разметки и удобство, чего не имеет обычный пузырьковый уровень;
  • Но строители выделяют основную и наиболее весомую особенность – возможность проецирования лучей в горизонтальной плоскости.

Самодельный прибор можно будет использовать и в дальнейшей работе, он послужит верой и правдой во время возведения забора, при необходимости отметить границы на приусадебном участке, во время облицовки любого строения. Профессиональным работникам понадобятся покупные уровни, они бывают таких видов. Пузырьковые – он представляет собой пластиковый или деревянный корпус с наличием трех колб внутри. Каждая из них наполнена спиртом и имеет пузырек, он должен располагаться посредине, показывая точное расположение.

Водяные – представляют собой шлангу небольшого диаметра и длиной до 25 метров, с наличием двух колб, все элементы соединены между собой. На каждой колбе имеется нанесенная шкала, подобный прибор имеет как плюсы, в виде низкой стоимости, так и минусы – нужна аккуратность во время залива жидкости, и он работает только на горизонтальных поверхностях. Магнитные – преимуществом их является легкость в креплении – он быстро и прочно устанавливается на любую металлическую поверхность и дает точные показания. Трубный – он сделан в виде прямоугольника и оснащен магнитом и шнуром. Лазерный – он отличается высокой точностью, дальностью действия, но имеет один существенный минус – высокая стоимость.

Как сделать лазерный уровень своими руками (видео)

Какой уровень использовать решает каждый из нас. Мы описали все виды приборов и раскрыли принцип изготовления простейшего устройства. Выбор остается за вами.

Лазерный нивелир из подручных материалов своими руками

Применение уровня или нивелира в ремонтных работах крайне важно. С помощью такого прибора можно без труда и абсолютно точно произвести установочные и монтажные работы. И чем точнее будет прибор, тем меньше погрешности будет в измерениях. Самым точным на сегодняшний день считается лазерное измерительное оборудование.
Лазерными уровнями или нивелирами сегодня никого не удивить. Они стали настолько популярны, что разновидности их можно купить практически в каждом строй магазине. Только цена их по-прежнему оставляет желать лучшего. Да и для обычного человека, не занятого ремонтами или строительством каждый день, покупать лазерный уровень вряд ли будет рациональным решением. Как быть в ситуации, когда инструмент стоит недешево, а необходим всего лишь для разового применения? Ответ прост – сделайте его своими руками. Вы не ослышались, это действительно реально, причем за смешную цену.

Что понадобится для самодельного лазерного нивелира


  • Деревянный брусок 80х20х30 мм;
  • Батарея типа «Крона» на 9 В с коннектором под ее контактный разъем;
  • Батарея CR 2032 – 2 шт с пластиковым держателем с клеммами;
  • Лазерный модуль на 3 ~ 5 В, цвет лазера – красный;
  • Небольшой двигатель постоянного тока на 5-12 В;
  • Половинка круглого дамского зеркальца.

Из инструментов нам понадобятся:
  • Паяльник с припоем;
  • Термоклеевой пистолет со стержнями;
  • Медная проводка;
  • Ножовка по металлу;
  • Изолента;
  • Линейка, маркер.


Изготавливаем лазерный нивелир своими руками


Отрезаем от деревянного бруска небольшой кусок длиной 8-10 см. Это будет основа нашего лазерного уровня.



Затем соединяем нескольким проводами пластиковый держатель с клеммами и лазерный модуль, соблюдая полярность. То же самое проделываем с коннектором для «кроны» и движком.



Зеркало заклеиваем изолентой, чтобы не повредить стеклянную поверхность. Размечаем с тыльной стороны его середину линейкой, и по отметке приклеиваем вал движка горячим клеем.




Термоклеевым пистолетом приклеиваем на конце деревянного бруска «крону», а с торца движок с зеркальцем. Вал движка должен быть за пределами бруска, чтобы зеркало могло свободно двигаться вокруг оси вала.



Лазерный модуль с пластиковым держателем для батарей приклеиваем в последнюю очередь. Чем ровнее будет приклеен этот лазерный элемент, тем точнее будет отбитая им линия на измеряемой поверхности.


Снимаем изоленту с зеркальца, и вставляем батареи CR 2032 в контейнер для них.


Устройство готово, остается лишь подключить питание и направить его на ближайшую стену или потолок. Если такой прибор закрепить на пузырьковом уровне, и отрегулировать его положение относительно базовой поверхности, с его помощью можно получить хорошо различимую отметку.


Но если включить двигатель, то за счет вращающегося зеркала она превратиться в ровную сплошную линию.



А по ней вы без труда сможете выставить линейные, плоскостные или объемные предметы, такие как керамическая плитка, гипсокартон, полиуретановые молдинги, ламинат и даже мебель!

Смотрите видео


Ремонт лазерного уровня своими руками


Лазерный уровень требует к себе бережного отношения, иначе верных показаний от него ждать не стоит. Нередко в результате небрежного отношения или досадной случайности он выходит из строя. Несмотря на довольно широкое распространение этого измерительного прибора, немногие ремонтные мастерские берутся за его ремонт, а уж тем более настройку.
При этом выставленный ценник ввергает в полное уныние. В сегодняшней статье разберем типичные неисправности и рассмотрим, как отремонтировать лазерный уровень своими руками.

1.БОЛЬШАЯ ПОГРЕШНОСТЬ ИЗМЕРЕНИЙ
Самый распространенный недуг у лазерных уровней. Бытует мнение, что этот дефект возникает исключительно при падении устройства. Данное утверждение в корне неверно, поскольку и у новых приборов может быть существенное расхождение между положением линий лучей. А уж если аппарат совершит кульбит пусть и с небольшой высоты, то это 100% кандидат на юстировку.
Проверить точность аппарата довольно просто:

Регулировка лазерного уровня проводится посредством винтов крепления диода к маятниковой конструкции. В некоторых устройствах на маятнике имеются противовесы, но в большинстве случаев они подходят для начальной балансировки, а не точной настройки в нули.
И тем более ее не стоит использовать в моделях 2V/1H, 4V/1H, 2D и 3D.
В настоящее время в лазерном уровне применяются:
1) диоды в металлическом корпусе;


2) лазерная диода трубка.
Соответственно, расположение винтов у них будет различаться, следовательно, они и принципы настройки также разные.
Следует отметить, что если в обычных лазерных построителях плоскостей (см. фото №1) любого производителя расположение и количество винтов крепление будет одно и то же, то в 3D-уровнях оно может быть различным. Можно легко убедиться, пройдя по следующим ссылкам:
Лазерный уровень Fukuda 3D: как разобрать и настроить?
Настройка лазерного уровня HC Kira 3D-12
Принципы настройки лазерных уровней 1-го типа можете посмотреть в этом видео:

2.НЕ РАБОТАЕТ ИЗЛУЧАТЕЛЬ
Еще одна из наиболее часто встречающихся проблем. Есть 2 причины ее возникновения:
1) оборван один или несколько тонких медных проводков, идущих от схемы на маятнике к плате управления.
Провести ремонт лазерного уровня, имеющего такую поломку, не составит труда при наличии паяльника и минимального навыка его использования. Единственная трудность может возникнуть с поиском проволоки нужного диаметра, который должен быть не более 0,1мм. Иначе она будет мешать маятнику нормально устаканиваться. Как это делается, показано в этом видео:


2) выгорел лазерный диод. Это уже посерьезней, т.к. вариантов кроме как заменить больше не остается.
При этом данный элемент в свободной продаже найти практически не реально — либо использовать донора, либо заказывать в Поднебесной.
Также нужно иметь ввиду, что замена лазерного диода автоматически ведет к последующей настройке лазерного уровня. Как менять излучатель можно почитать в следующих статьях:
Ремонт лазерного уровня. Замена диода
Замена диода в лазерном уровне HC Kira 2D
Или посмотреть в этом видео:

3.КОЛЕБАНИЯ ЛУЧА
Симптомы проявляются в том, что линия не останавливается. Ее пробежки могут составлять от доли до пары миллиметров. В этом случае проблема кроется в магнитах, расположенных под маятником.
Причиной этому дефекту является:
1) посторонний предмет, попавший на магниты;
2) один из магнитов отклеился.
В любом случае придется полностью разбирать уровень, при этом часто требуется убрать маятниковую конструкцию. Для некоторых моделей (например, Fukuda 3D green (new model)) придется выпаять провода.

4.ЗАЛИПАНИЕ КНОПОК
Хотя лазерные уровни и имеет практически полностью герметичный корпус, препятствующий попаданию внутрь пыли и грязи, но защита эта не идеальная. Поэтому со временем эти нежелательные гости все же оседают во внутренностях прибора, постепенно увеличивая свое присутствие вплоть до критического. Наиболее пагубным образом это сказывается не на подшипниках (они или закрытого типа, или сверху запломбированы специальной шайбой), а на панели управления. Во многих моделях лазерных уровней в независимости от формы она представляет собой пластиковую вставку с резиновыми мембранами в местах, на которые необходимо нажимать.
Пыль забивается между мембраной и накладкой на кнопке.
При наличии такой поломки ремонт лазерного уровня заключается в том, что нужно разобрать прибор, снять панель управления и почистить ее от грязи.

5.МАЯТНИК НЕ БЛОКИРУЕТСЯ ПРИ ВЫКЛЮЧЕНИИ УРОВНЯ
Заблокированный после выключение прибора маятник — это гарантии долгой и плодотворной работы уровня в течение долгого времени. Если после деактивации устройства фиксация маятника не происходит, то в скором времени точность аппарата заметно снизится. Эта небольшая неисправность приводит к серьезным последствиям, поэтому ее как можно скорее нужно устранить.
Большинство проблем с этой частью конструкции связана с подклиниванием, поэтому необходимо определить и устранить причину этого явления.

6.ОЧЕНЬ ШИРОКАЯ ЛИНИЯ
Толщина линии растет пропорционально увеличению расстояния до поверхности, на которую падает луч.
Стандартные показания для лазерных уровней с красными лучами состоит 1,5мм на 2 метрах, плюс 0,5мм на каждые последующие 5 метров. Если уже изначально толщина линии >3мм, то это крайне печально, т.к. нарушена фокусировка лазера. А еще печальней осознание факта, что это никак не лечится. Поэтому проводится действия п.2.2 с последующим перетеканием в п.1.

7.УРОВЕНЬ НЕ ВКЛЮЧАЕТСЯ
Для начала необходимо убедиться, что проблема именно в устройстве, а не в выдохшемся источнике (источниках) питания. Меняем элемент энергоснабжения на новый, смотрим результат замены. Или замеряем вольтаж старого мультиметром, показания должны быть не менее 1,1-1,2В. Если батарея в порядок, то проблема в самом уровне. Следовательно, нужно попытаться ее найти. Для этого:
  • внимательно осматриваем электронную составляющую прибора на предмет отсутствия обрывов/повреждений проводов;
  • проверяем исправность конденсаторов — они не должны быть вздутыми;
  • исследуем дорожки электрических плат;
  • мультиметром и тестером прозвонить основные элементы микросхем.
После обнаружения вышедшего из строя элемента потребуется его замена.
Как видно из вышеописанного списка неисправностей, ремонт лазерного уровня вполне можно провести своими руками. При этом не требуется наличие какого-либо специфического оборудования и знаний. Достаточно иметь отвертку, шестигранник, паяльник и уметь ими пользоваться.

01.02.2019

Комментарии

10

У меня лазерный уровень STAND и он не светит лучи как это исправить ?

Здравствуйте, у меня сгорел блок питания при включении, заменил и уровень не работает. По скажите что может быть?

Добрый день ! вы не подвергаете канал открытия предварительной нагрузке на микросхеме ? так как мощность лазера с зеленым свечением более мощнее в потребление тока?

Добрый день! У меня очень слабо горит горизонтальная линия. Точка на ней поярче но не на всю мощь. Подскажите, что может быть и как отремонтировать.

Здраствуйте. Подскажите а если зафиксировать маятник, линии лазера должны быть строго по уровню или нет? Спасибо.

День добрый , уменя лазерный уровень deco пяти лучевой , и сгорел у меня первый вертикальный , подскажите как его поменять, и где найти луч

Хто підкаже невключається лазер huepar 902. Ставлю нові батарейки світить 10-20 хвилин і знову таж історія починає часто виключатися а потім неможливо взагалі включити

Здравствуйте. У МЕНЯ ПРИ ВКЛЮЧЕНИИ на лазерном уровне работают все 5 линий и кнопки не реагируют на нажатия. Что делать?

Где купить лазерный модуль для уровня

После того как уровень побывал в чужих руках он перестал включаться. при включении на зарядку накаляются батарейки и ничего не работает. что это может быть?

Как сделать лазерный уровень своими руками

[contents]

Лазерный уровень незаменим в строительном процессе. Данный инструмент позволяет проецировать точки пересечения будущих элементов, предельно точно определяя угол в 90ᵒ. Если говорить более конкретно, то лазерный уровень используется при:

• монтаже кафельной плитки;

• монтаже натяжных потолков;

• заливке бетонной стяжки;

• установке окон;

• отделке помещения обоями.

Обратите внимание! Дабы не прибегать к излишним затратам, можно сделать лазерный уровень своими руками. Для этого нужно иметь соответствующие инструменты, смекалка и четкая инструкция.

Этап 1. Расходные материалы

Касаемо требуемых материалов, то это в большинстве своем все то, что имеется у каждого уважающего себя хозяина. Кое-что придется купить, но затраты все равно будут незначительными. Итак, для работы приготовьте:

• лазерную указку;

• шурупы;

• толстую пористую резину;

• хомут;

• уровень пузырькового типа;

• фанеру 100х100 мм;

• брусок 50х50 мм;

• рейку по длине будущего инструмента;

• опорную палку.

После этого можете приступать к работе.

Обратите внимание! При правильном выполнении процедура изготовления займет от силы пятнадцать минут.

Этап 2. Процедура изготовления

Шаг 1. Модернизация указки. Откручивается тыльная часть, отверстие заделывается картоном. В картоне сделайте небольшое отверстие и закрутите крышку обратно. После этого точка, наведенная лазерной указкой, будет более четкой.

Шаг 2. Заострите с одной стороны приготовленную палку (это может быть даже черенок либо тренога). К другой стороне палки зафиксируйте фанеру. Нужно, чтобы элементы были соединены строго под прямым углом.

Шаг 3. На фанеру приклейте планку, длина которой равняется длине самого инструмента. Установите ее строго по центру и закрепите шурупом таким образом, чтобы ее при необходимости можно было поворачивать на 360ᵒ.


Шаг 4. Прикрепите указку к пузырьковому уровню, для чего используйте прочный хомут. Под инструмент подложите пористую резину в целях амортизации. Если этого не сделать, то при регулировке продольного наклона могут возникнуть проблемы.

Все, вы сделали лазерный уровень своими руками и можете приступать к эксплуатации.

Этап 3. Использование

В действительности пользоваться таким уровнем достаточно легко и удобно. Вначале посредством заостренного конца палки зафиксируйте инструмент на поверхности. Затем пузырьковым нивелиром выровняйте плоскость, чтобы инструмент показывал идеальное горизонтальное положение.

Включите указку и наведите ее на требуемую плоскость. Увидев красную точку, сделайте по ней отметку и переместите инструмент дальше. Убедитесь, не сбился ли «прицел» и сделайте очередную отметку.


После соединения двух точек образуется ровная черта. Можете начинать работу. Для соединения линий рекомендуется использовать металлопрофиль для монтажа гипсокартона.

Как мы выяснили, сделать лазерный уровень в домашних условиях достаточно просто, было бы желание. Удачи в ремонтных работах!

Как самому сделать магнитный уровень.

Как своими руками соорудить лазерный уровень? Разновидности строительных уровней

Лазерный нивелир предназначен для определения горизонтальности и вертикальности линий и плоскостей при возведении строительных конструкций и выполнении отделки. С помощью этого прибора геометрию элемента можно соблюсти с большой точностью. Это важно для прочности и долговечности возводимого объекта. Но не всегда есть возможность приобрести промышленный прибор. Однако умелый мастер способен создать лазерный уровень своими руками. Рассмотрим, как это сделать, и можно ли отремонтировать сломанный нивелир в домашних условиях.

Что такое лазерный уровень

В корпусе этого инструмента установлены светодиоды, которые являются источниками лазерного излучения. При помощи яркой светящейся линии можно провести разметку любого объекта как в горизонтальной, так и в вертикальной плоскости. Причём с этой работой с лёгкостью справится один человек.

Лазеры бывают трёх типов:

  • призменные;
  • ротационные;
  • точечные.

Призменные приборы создают линейную лучевую проекцию. При столкновении светящейся линии с препятствием устройство фиксирует данные и показывает нужную разметку. Подобные нивелиры оборудованы системой автовыравнивания, необходимой для компенсации погрешности до 6°. Угол проецирования лазерного луча не превышает 120°.

Призменный лазерный нивелир имеет небольшую дальность действия луча — в среднем от 10 до 50 м.

Призменный лазерный уровень позволяет получить горизонтальную и вертикальную плоскости, пересекающиеся под прямым углом

Ротационные аппараты относят к профессиональным инструментам. Они оборудованы точечными лазерными устройствами, но не фиксированными, а вращающимися с регулируемой частотой. Предназначены для проведения разметки на очень больших площадях, например, на стройплощадке. Ротационный нивелир может проецировать плоскость на 360°.

Ротационные уровни отличаются большей дальностью действия лазерного луча — от 200 до 500 м.

Установив ротационный нивелир посередине помещения, можно отметить все необходимые точки по всему периметру

Точечный уровень устроен проще всего: лазерное устройство чётко зафиксировано, а за ним располагается лишь фокусирующая линза. Она направляет световой поток в одну точку. Настраивают прибор вручную. Такие нивелиры оборудуют одним или несколькими лазерами. В последнем случае они направлены в разные стороны, что даёт возможность перенесения разметки с нескольких плоскостей — стен, пола и потолка большой площади. Угол проецирования лазерного луча не превышает 160°.

Рабочий диапазон точечного уровня — от 15 до 50 м в зависимости от модели.

Компактный и универсальный точечный лазерный нивелир предназначен для любых нивелировочных работ на небольших расстояниях

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

  • разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
  • разметка и определение направления;
  • поверхностное выравнивание пола, стен и потолка;
  • обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
  • проведение коммуникационных магистралей;
  • установка переборок и подвесных аксессуаров;
  • монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

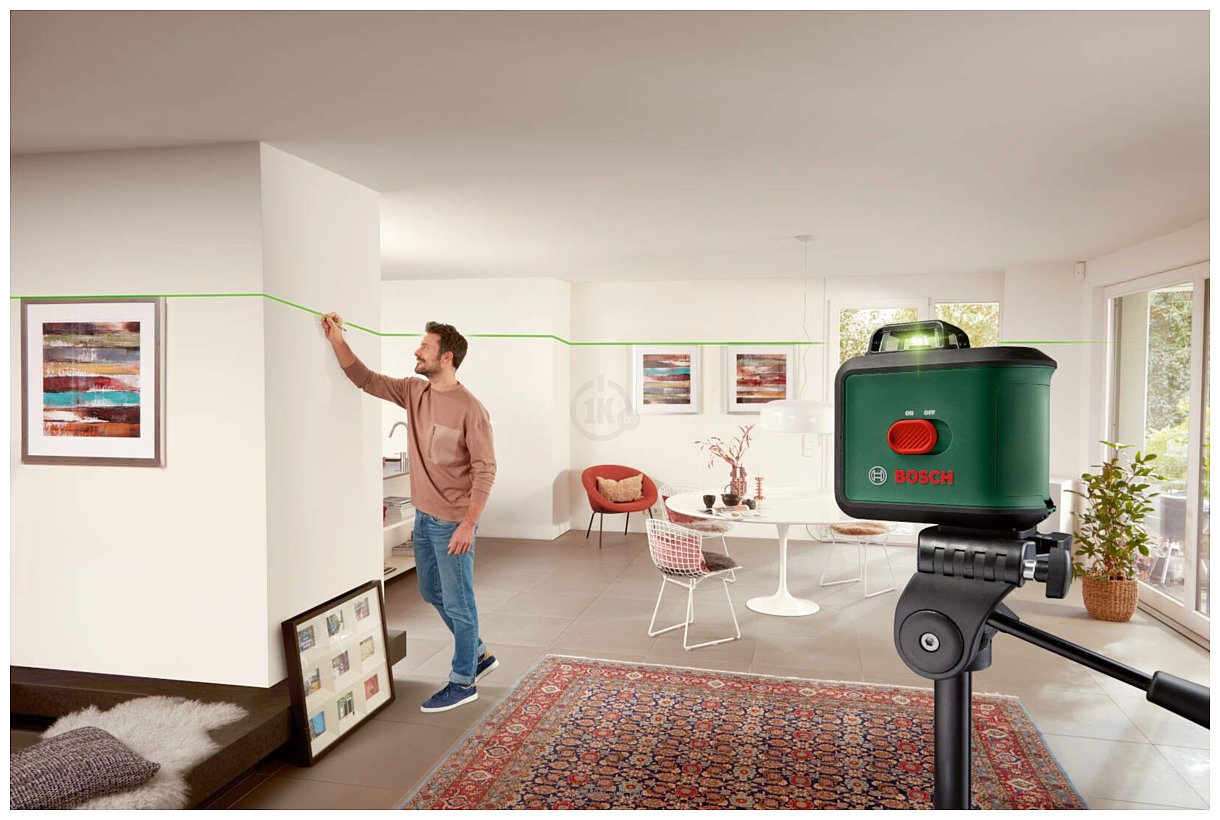

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Простое устройство можно применять вне помещений лишь в пасмурную погоду либо в сумерках.

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Как сделать своими руками

Идея лазерного уровня своими руками довольно простая — указку монтируют на подвижной площадке. Применение подобного механизма позволяет провести разметку, поворачивая его на одном уровне на 360°.

Необходимые инструменты и материалы

Помимо лазерной указки, потребуются следующие материалы:

  • клей;
  • пилки по металлу;
  • лобзик;
  • кусок рифлёного пластика (например, фара от велосипеда).

Пошаговое руководство

Сделать лазерный уровень своими руками из указки можно буквально за час:

  1. Усовершенствуем указку. Отпиливаем её наконечник, оставляя резьбовую часть.

    Лазерная указка излучает точку

  2. Из куска пластика выпиливаем круг диаметром, как наконечник лазерной указки.

    Если пропустить луч указки через рефлёный пластик, получится линия

  3. Приклеиваем пластиковый круг на наконечник указки.

    Место склейки деталей можно дополнительно обмазать холодной сваркой и обточить

Несовершенством этого варианта уровня является его односторонняя подвижность — лишь в горизонтали.

Лазерный уровень необходимо фиксировать перпендикулярно плоскости

При потребности нанесения разметки не только по горизонтальному, но и по вертикальному уровню можно попытаться смонтировать более совершенное устройство:

  1. В деревянном столбе просверливается отверстие так, чтобы получился длинный паз (или берётся готовая пластиковая трубка). В отверстие по центру вставляется и фиксируется штырь, болт либо саморез. Метизы располагаются шляпкой вниз с закреплением клеящим составом.
  2. На штырь устанавливается широкая шарнирная вилка. Чтобы не допустить её расшатывания и прокручивания, между ней и стойкой устанавливают прокладку из резины. В вилку помещается основание из пластика либо дерева. Сквозь него проходит винтовой крепёж, фиксирующий заготовку на обеих сторонах вилки.
  3. На основании фиксируется строительный уровень и усовершенствованная указка.

Подобный тип сборки позволяет устройству изменять расположение лазера по вертикальному направлению. Если проявить смекалку и подобрать подходящую вилку, реально собрать приспособление с оборотом по вертикали на 270°.

Нужно учитывать, что чем больше размер вилки, тем шире потребуется заготовка для создания устойчивого положения.

Это устройство разборное. Для устойчивости основания потребуется найти вилку с шарнирной частью нужного сечения.

Если подходящая вилка отсутствует, её можно изготовить своими руками из прочного металлопластикового кольца нужного сечения.

Потребуется просверлить три отверстия: два с боков, напротив друг друга, а третье точно по центру между двумя будущими «зубьями» вилки. Потом кольцо обрезается так, чтобы получился полукруг с тремя отверстиями.

Самодельный лазер можно модифицировать: накрутить на крепёжный винт обыкновенную гайку либо «барашек», позволяющую быстро ослабить и зафиксировать основание, а также изменять направление лазера вверх или вниз.

Видео: лазерный уровень своими руками

Настройка и калибровка

После сборки самодельного приспособления требуется настройка лазерного уровня своими руками. Необходимо его проверить — откалибровать на точность измерений. Чтобы провести испытание, понадобится дополнительный пузырьковый уровень. Проводится калибровка следующим образом:

  1. Устройство ставится в центре комнаты и на противоположных стенах делаются отметки в точке пересечения плоскостей.
  2. Нивелир переносится к одной из стен на расстояние приблизительно полметра, делается ещё одна метка над или под первой.
  3. Прибор поворачивается на противоположную стену, ставится отметка.
  4. Замеряется расстояние между отметками на обеих стенах и высчитывается погрешность.

Например, разница между метками на первой стене 4 мм, а на второй — 3 мм. В результате погрешность составляет 1 мм. Если она больше, то устройство требует регулировки.

Измерительный прибор, собранный самостоятельно, может размещаться на штативе или регулируемом постаменте, что придаст изделию удобство и функциональность

Для проведения калибровки вертикали отмечают две точки в вертикальной плоскости и проверяют метки по пузырьковому уровню.

Если не замечено никаких отклонений, то построитель плоскостей готов к работе. При расхождении в показаниях самодельный лазерный прибор регулируют, изменяя местоположение платформы либо шарнирной вилки.

Как отремонтировать

Из-за выхода из строя механизма лазера он может показывать неверный уровень или вообще не работать.

Самодельному приспособлению требуется ремонт:

  • при поломках диода;
  • при залипании или отказе кнопок и переключателей;
  • при сбоях в работе излучателя, когда лазер не светится или луч очень тусклый.

Чаще всего ремонт лазерных уровней требуется после падения прибора. При этом сбиваются настройки, что приводит к выдаче устройством неверных показателей.

Если требуется ремонт самодельного лазера, необходимо разобрать устройство и собрать его заново. Если проблема в указке, её проще заменить новой.

Для того чтобы избежать ремонта самодельного лазерного уровня, важно соблюдать аккуратность при работе с ним, особенно на улице.

Для выстраивания ровных плоскостей на масштабных стройплощадках созданы промышленные нивелиры с большим рабочим диапазоном. Для мелкого ремонта можно сделать лазерный уровень своими руками.

Лазерный уровень – незаменимая вещь в бытовом хозяйстве. Эксплуатация устройства не требует специальных навыков, достаточно установить прибор на необходимую местность и дождаться постройки линий. Разметка производится при соответствии к положению, может быть вертикальной, либо горизонтальной установкой. Готовое изделие продается на торговых рядах по ценам, доступным не каждому домашнему мастеру, поэтому существуют способы изготовить прибор своими руками.

Конструктивные особенности лазерных уровней

Внешний вид устройства компактен, конструкция крепления позволяет устанавливать на любой тип поверхности. Перед изготовлением лазерного нивелира своими руками необходимо ознакомиться с его основными составляющими:

  • магнитная конструкция;
  • элементы штатива;
  • специальные ремни скрепляющего предназначения.

Кроме метода установки, строительные нивелирные установки лазерного типа различаются методом передачи и проецирования к поверхности луча. Материалы, применяемые к указанию точного направления, проецируют подсвеченный элемент. Приборы, указывающие состояние плоскости, имеют оптические элементы, способными преобразовывать луч в плоскость. К сегодняшнему дню имеется множество нивелиров, однако мастерами своего дела востребовано немного установок, подкатегории которых:

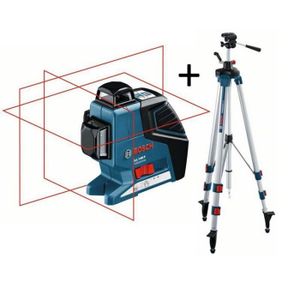

  • Ротационная конструкция прибора позволяет вращаться оптической головке вокруг оси, что проецирует точные показания. Универсальное устройство подходит для различных строительных работ, надежный корпус обеспечивает защиту от агрессивной окружающей среды.
  • Несколько источников лазерного уровня позволяют создавать позиционную плоскость. Находит применение устройство при отделочных работах сооружений.
  • Самовыравнивающее устройство комплектуется маятником внутреннего расположения. Оптическая головка настроена на параллельную работу с пятью направлениями, с крестообразным прицелом. Может использоваться в работах отделочного, различного типа.

Конструкция незаменима при ремонте или строительстве в домашних условиях, зачастую приборами пользуются профессионалы. Домашнему мастеру приобретение готового устройства обойдется в копеечку, а разметка большого объема обычным уровнем отнимает достаточное количество времени. Поэтому существуют способы изготовить лазерный уровень своими руками, производство различается по уровню сложности исполнения.

Основные материалы

Простейшая конструкция может быть изготовлена из неиспользуемых предметов своими руками. Уровень с лазерной указкой изготовить не сложно, достаточно подготовить необходимый материал и следовать инструкции. Не стоит пренебрегать инструкции и делать по своему, перед внедрением изменения, необходимо изучить конструкцию, т.к. параметры на выходе могут стать неверными. Для простейшей установки понадобиться:

  • обычная лазерная указка, реализуется в канцтоварах или магазинах детских игрушек;
  • пористая резина достаточной толщины, но небольшого размера;
  • небольшой пузырьковый уровень простого типа, который перед использованием проверяется на точность показаний;
  • деревянный брусок, размером спичечного коробка, предварительно отшлифованный;
  • опора в роли ровной палки;
  • лист фанеры 10×10;
  • соответствующий диаметру указки металлический хомут или толстой пластиковой штрабсы;
  • шурупы.

После подготовки всего списка материалов, своими руками можно начинать производить процесс сборки требуемого изделия.

Простейший уровень из лазерной указки

Обычный вариант установки может потребовать финансовых затрат только на покупку лазерной указки, остальные составляющие имеются у каждого домашнего мастера. Своими руками необходимо изготовить подходящее крепление указки, чтобы ей возможно было производить вращение. Самодельный лазерный уровень потребует следующих дополнительных инструментов:

  • указка;
  • брус размером 2,5 см, длинной 50 см;
  • электродрель;
  • шнур;
  • палка в виде опоры.

Сборка производится соблюдая последовательность, произвести действия несложно, важно иметь подручный материал.

  1. В бруске производится сверление отверстий с обеих сторон, в одно из них устанавливается шнур, другое предназначено для индикатора.
  2. После монтажа своими руками лазерной указки, крепится веревка, основной задачей которой является подвешивание конструкции. Диаметр отверстий должен быть немногим больше шнура, для свободного хода.
  3. Веревку необходимо плотно затянуть, опорой используется любая подходящая палка.

Основным требованием является надежное крепление опоры, если это условие не соблюдается, показания уровня считаются неверными.

Лазерный уровень из пенопласта и емкости с водой

Созданные более точного механизма возможно при домашних условиях, добавив к конструкции некоторое составные части. Понадобится удобная емкость, которой можно свободно расположить механизм, пластыри или пластилин, плавучий элемент, в качестве него хорошо подходит плотный пенопласт.

Лазерный уровень производится своими руками, имеет некоторые особенности при процессе сборки, которые важно соблюдать для получения точного измерительного прибора.

  1. Небольшая емкость, в качестве которой могут быть неиспользуемая кастрюля либо ведро, заполняется водой.
  2. На куске пенопласта необходимо закрепить лазерный индикатор, насадка должна быть точечной, крепление производится хомутом, пластилином или другим доступным способом. Усадка производится строго по вертикали, без отклонений, данном случае возможно упустить точность всей установки.
  3. Установка резервуара производится на нужной высоте, включается указатель.
  4. Плавно изменяя положение индикатора, отмечаются точки на стенах помещения, все отметки находятся ровно по отношению к горизонту.

Точности измерения в данном случае трудно добиться, однако при отделочных работах данный уровень вполне способен заменить примитивные системы разметки.

Лазерный крест своими руками

В бытовом хозяйстве важно качественно установить детали интерьера, мебель, картины и множество других предметов на стены. Для этих целей изготавливается самодельный уровень, проекция которого на выходе выглядит в форме креста. Из материалов применяется треножный механизм от фотоаппарата или видеокамеры, которая может быть изготовлена своими руками, дисковый старый плеер.

На треноги устанавливается крестовая форма, произведенная из лазерных указателей, положением, разрешающим вращение в нужном направлении. Для этого возможно применить приводную составляющую от дискового плеера. Регулировка по высоте устанавливается путем трубки, регулирующей положение. Диски при количестве нескольких штук склеиваются между собой и монтируются к приводу плеера. Самодельная конструкция закрепляется в конце работы, для этого можно применить супер клей или хомуты.

Данная конструкция, изготовленная своими руками, позволит регулировать установку любым направлением, не производя изменение высоты маркировки. Таким устройством возможно наиболее точно выставить уровень на любых поверхностях, но изготовление потребует небольших финансовых затрат.

Основные достоинства самодельного инструмента

Важно понимать при использовании прибора, изготовленного своими руками, что сверхточных данных от него получить невозможно. Операции, производимые устройством могут быть на открытом пространстве, небольших расстояниях в отличие от покупных аналогов. В бытовых условиях модифицированный лазерный уровень позволит использовать механизм взамен обычному пузырьковому устройству.

Основные отличия:

  • Скорость разметки значительно возрастает, т.к. уровень выставляет точные значения на плоскости. При работе с напарником, возможно произвести разметку помещения считанными минутами, что значительно экономит драгоценное время.
  • Погрешность существует, но ее значение минимально и подходит практически для всех типов отделочных работ. Простая конструкция позволит использовать прибор даже начинающему мастеру.
  • Длинна луча зависит от мощности приобретаемого лазера, при больших объемах возможно увеличить параметр, используя специальный материал, приобретенный в радиодеталях.

Основным достоинством прибора является возможность проекции на горизонтальной плоскости. Данная возможность позволяет контролировать домашнему мастеру качество разметки как вертикального, так и горизонтального положения. Применяется лазерная структура при отделочных работах, установке мебели, других видах строительства. Также возможно использовать уровень, изготовленный своими руками, на улице, при возведении ограждений или небольших пристроек.

Важность прибора понимает каждый домашний мастер, однако прямиком отправляться в строительный магазин не представляется нужды. Необходимо точно понять, если работы не столь сложные, можно изготовить механизм своими руками из подручных средств, существенно сэкономив бюджет.

После изготовления самодельного устройства необходимо грамотно его настроить. При использовании варианта с водяной системой измерения проблем не возникает, основной регулировки требует опорное строение.

Процесс происходит следующим образом:

  • Колышко устанавливается в пол путем вбивания или крепёжной подставки. Вкручивается опора так, пока не совпадет с пузырьковым уровнем в идеальном положении.
  • Включается индикатор, наводится на необходимую поверхность. Путем аккуратного вращения возможно разметить стены.
  • Вворачивается саморез в отмеченной зоне, рядом отмечается второе место, после чего устанавливается рейка.

После регулировки, уровень перемещается на небольшое расстояние для проверки, если значения совпадают, возможно продолжать работу. Работая с инструментом необходимо соблюдать меры предосторожности, надевать защитные очки, исключать прямого попадания луча в глаза.

При использовании самодельного строения важно следить за точной разметкой, если устройство собьётся, можно получить неверные показания. Необходимо следить за вертикальным либо горизонтальным положением луча, а при использовании пенопластовой составляющей выжидать время, пока прибор примет нужное положение.

Во время выполнения строительных работ вы могли сталкиваться с необходимостью размечать стены для штробления или выравнивать положение телевизора, картины на стене. Штучные работы с одноразовым измерением положения предметов в горизонтальной и вертикальной плоскости можно выполнить и пузырьковым уровнем. Но если вам нужно проложить проводку, установить подрозетники, коробки или выполнить разметку для других целей, с обычным уровнем придется провозиться достаточно долго. Поэтому куда проще использовать лазерный уровень, единственным камнем преткновения становится его высокая стоимость, поэтому куда выгоднее становится собрать лазерный уровень своими руками.

Виды лазерного уровня

В домашних условиях можно изготовить два типа устройств – вращающихся только в горизонтальной плоскости либо дающих разметку и в горизонтальной, и в вертикальной плоскости одновременно. Второй вариант выполняется в форме двух, пересекающихся между собой под прямым углом линий — крестом.

Способ №1. Лазерный уровень из указки и емкости с водой.

Это наиболее простой способ изготовить лазерный уровень своими руками, для нее вам понадобиться любая емкость, в которую можно налить воду до краев, чтобы в ней помещался кусок пенопласта. В качестве емкости можно взять любое ведро или кастрюлю, обрезать пластиковую баклажку. Также возьмите обычную лазерную указку с точечной насадкой, плоский кусок пенопласта с ровными поверхностями. В качестве крепления применяется кусочек пластилина, хомут или пластырь, если у вас ничего этого нет, можете использовать любой клей или герметик.

Лазерный уровень собирается в такой последовательности:

  1. Определились, где нужно делать разметку, предварительно установите пустую емкость на пол на нужной высоте. Если вы будете переносить наполненную водой кастрюлю, вода из нее разольется.
  2. После установки налейте в емкость до краев воду. Если емкость располагается на каком-либо предмете, используемом в качестве возвышения (стуле, коробке и т.д.), обеспечьте его устойчивое положение на полу или грунте. Иначе вам придется дожидаться угасания колебаний после каждого прикосновения к уровню.
  3. Прикрепите к пенопласту лазерную указку при помощи пластыря или хомута. При этом вам необходимо обеспечить наиболее плотное и ровное прилегание лазерного указателя к пенопласту. Поэтому если одной точки фиксации мало, прилепите его по всей длине. Если какой-то элемент выступает над всей поверхностью (насадка, пробка и т.д.) ее следует удалить или закрепить на пластилин.
  4. Включите лазерную указку и поместите лист пенопласта на поверхность воды. Самодельный лазерный уровень готов.

Для того чтобы воспользоваться таким устройством, поверните лазерную указку до нужной вам точки, сделайте отметку на стене. Для дальнейших отметок поворачивайте лазерный уровень вокруг оси в нужном вам направлении. На стене проставляйте отметки в соответствующих точках. Если вы рисуете линии, проставляйте ряд точек, которые потом можно будет соединить между собой.

Таким уровнем гораздо удобнее работать вдвоем, чтобы один человек управлял лазерной указкой, а второй делал отметки на стене. В отличии от классического пузырькового уровня, данный способ позволит сократить время на разметку комнаты в три раза. Недостатком такой модели лазерного уровня является низкая точность. Поэтому его применение целесообразно в тех ситуациях, когда нет надобности добиваться точности до миллиметра.

Способ №2. Самодельное устройство из указки и уровня.

Это более сложный вариант лазерного уровня, в сравнении с предыдущей моделью, но он позволяет настраивать куда более точные измерения.

Для этого вам понадобится:

  • обычная лазерная указка — можете не тратиться на дорогостоящие модели большой дальности, в них нет никакого смысла;
  • строительный уровень пузырькового типа – подберите модель небольшого размера на 20 – 30см;
  • регулируемая опора, которую можно вращать вокруг своей оси – идеальным вариантом будет тренога от старого стула или фотокамеры, но при отсутствии треноги используйте колышек круглой формы длиной 0,5 – 1 м и диаметром от 30 до 60 мм;
  • жесткая подставка, которую можно закрепить на колышке – подойдет ровный и гладкий лист фанеры, ДСП, МДФ;
  • кусочек резины для прокладки, крепежные хомуты и саморезы.
Рис. 1: схема лазерного уровня

Посмотрите на рисунок 1, здесь представлена схема лазерного уровня, для его изготовления:

  1. Закрепите указку на пузырьковом уровне, для этого используйте хомуты в качестве зажимов, предварительно поместите между ними резинку в качестве прокладки.
  2. В данном случае используется деревянный колышек, поэтому его необходимо заострить с одной стороны настолько, чтобы можно было легко заглубить этот конец в грунт.
  3. С другой стороны колышка к плоской поверхности прикрутите лист фанеры при помощи самореза. Если другой конец колышка не достаточно ровный, его предварительно выравнивают ножовкой и напильником. Фанера должна располагаться под прямым углом, иначе точности измерений добиться не получиться.
  4. Установите колышек с подставкой в комнате и заглубите его до нужного вам уровня.
  5. Поставьте пузырьковый уровень с лазерной указкой на подставку. Теперь, при помощи пузырькового уровня, вы можете регулировать точность наносимых линий, просто наклоняя деревянный колышек в ту или иную сторону.

Эта модель обладает куда большей точностью в эксплуатации. Но для ее использования также понадобятся два человека, один из которых будет следить за нивелиром, а второй наносить разметку на стены.

Для проверки точности работы такого устройства необходимо вкрутить в подставку шуруп на уровне луча, отступить от стены на несколько метров и вкрутить в стену второй шуруп, в точке указки (рис. 2).


Рис. 2: проверка точности уровня

Если соединив эти шурупы профилем или доской вы получите правильный горизонт на пузырьковом уровне, то устройство работает точно. Если планку необходимо поднять вверх или опустить вниз, то и нивелир нужно переместить в том же направлении.

Способ №3. Изготовление крестообразного уровня с отвесом.

Этот способ актуален для тех работ, в которых вам нужно вести одновременную разметку и в горизонтальной и в вертикальной плоскости, причем достаточно продолжительное время или на постоянной основе. Так как процесс изготовления весьма трудоемкий.

Для этого вам понадобится:

  • Промышленный лазерный модуль мощностью на 5 мВт и напряжением питания 3 В. В комплекте к таким идут различные насадки, как на точку, так и на крест;
  • Аккумулятор или сменные батарейки на 3 В, если у вас есть блок питания, можно использовать его;
  • Металлические, пластиковые или деревянные пластины, шпильки для стяжки и саморезы для крепления, хомуты или изолента для фиксации;
  • Корпус для установки модуля, подшипник и соединительные провода.

Из инструментов для сборки вам понадобится ножовка, дрель, отвертка или , пассатижи. Самым важным свойством такого лазерного уровня является свободное подвешивание, как у маятника. Для этого он должен свободно перемещаться в двух горизонтальных плоскостях.

Для изготовления лазерного уровня:


если вы решили запитать другим способом этот пункт можете пропустить;

с противоположной стороны для подключения зарядного устройства и сверху для установки кнопки;


Рис. 9: отверстие для зарядного

Ремонт для многих стал очень неприятным, тяжелым и длительным процессом. А строительство и просто непосильной задачей. Ведь самостоятельно построить тот или иной объект довольно сложно и для не профессионалов довольно проблематично. Но при грамотном распределении времени и разумном подходе к выбору инструментов и материалов, а также соблюдению правил техники безопасности можно существенно сэкономить. Самое главное при строительстве новых объектов – это сделать идеально ровную горизонтальную поверхность. Ведь даже небольшое искривление способно не только визуально испортить впечатление от ремонта, но и принести физическое неудобство, например, косо поставленная дверь.

Что такое водяной уровень?

Для облегчения и упрощения различных процессов во время строительства были созданы различные приборы и приспособления. Например, водяной уровень или строительный степлер. И если первый можно сделать своими руками, то второй лучше купить. Советы как правильно выбрать строительный степлер помогут при его покупке. Водяной уровень – это приспособление, состоящее из длинного шланга и двух запаянных сосудов, которые наполнены жидкостью. В основе его работы лежит известный еще со школы принцип сообщающихся сосудов. Водяной уровень может еще быть в виде деревянного бруска, в котором на середине впаяна колбочка. Пузырек воздуха в этой колбе и показывает уровень. Такая разновидность удобна при измерении уровня на горизонтальных поверхностях. А для его измерения на вертикальных удобнее будет воспользоваться водяным уровнем из шланга и колбочек.

Преимущества водяного уровня, сделанного своими руками

Кроме весьма очевидной экономии средств у такого прибора есть и другие плюсы, которые весьма существенны:

  1. Доступность материалов, необходимых для его изготовления.
  2. Высокая точность и простота измерений.
  3. Можно определить отношение плоскостей к горизонту, если длина до 10 метров.

К недостаткам относят чувствительность воды к понижению или повышению температуры воздуха. Зимой она замерзает, а летом испаряется. Если поменять воду на незамерзающую жидкость, то этой проблемы можно избежать. Также у готовых изделий есть существенный минус, их длина ограниченна метражом. Если делать уровень самому, то можно рассчитать необходимую длину, идеально подходящую для конкретного случая. Если помещение очень большое, то работа с таким приспособление будет очень удобно. К тому же готовое приспособление весит очень мало.

Как сделать водяной уровень своими руками

Сделать гидроуровень может даже ребенок, конечно, под присмотром взрослого. Для этого необходимы следующие предметы: гибкий полый шланг и два прозрачных сосуда. Особенностями магазинного изделия являются специальные колбы. Но при работе в условиях низких температур шланг может сорваться с них. Поэтому в процессе самостоятельного изготовления их заменяют на сосуды. Одной из важнейших особенностей водяного уровня является перемещение воды в шланге. Она должна передвигаться плавно, без проблем. Оптимальным диаметром будет 1 – 1,5 см. Важно помнить, что под воздействием солнечных лучей шланг может мутнеть, поэтому увидеть уровень воды будет сложно. Самостоятельное изготовление водяного уровня предполагает использование шланга необходимой длины. Отмерив нужную длину шнура его нужно отрезать. Затем к обоим концам прикрепить сосуды. На них также заранее стоит нанести шкалу. Если никаких подходящих колб в доме нет, то можно использовать шприцы. Их них нужно вытащить поршни, а разметка там уже есть. В качестве жидкости можно использовать обычную воду. Таким образом сделать водяной уровень можно быстро и экономно. А возможность самостоятельно сделать приспособление нужной длины будет приятным бонусом.

Применение уровня на практике

Еще на уроке физики показывали опыт с сообщающимися сосудами. Поэтому пользоваться водяным уровнем может любой ученик средней школы. Нужно приложить в требуемой высоте один конец уровня, например на уровне метра от пола. А второй конец в предполагаемом месте постепенно перемещать так, чтобы уровень воды в обоих сосудах находился на одном уровне. После нахождения оптимального положения жидкости обе точки помечают. Уровень применяют в процессе многих подготовительных работ, например, по стяжке пола или установке батарей. Правильно сделанные измерения помогут сделать все идеально с первого раза, сэкономив время и средства. Особенно важно будет правильное использование гидроуровня в процессе работ по закладке фундамента. Ведь от него зависит прочность, устойчивость и надежность всей конструкции.

Самостоятельное изготовление такого простого приспособления как водяной уровень намного упрощает процесс строительства, в то же время делая его качественным.

Советы мастера

Пред След

Чтобы масляная краска при хранении не засыхала и чтобы на ней не образовывалась пленка, положите на поверхность краски кру жок из плотной бумаги и»залейте его тонким слоем олифы.

» Полиэтиленовую пленку, укрывающую балкон или теплицу, предо хранит от обрыва ветром бечева, натянутая с обеих сторон с про межутками 10-15 см. «

» Чтобы работать с бетонной смесью было легче, в нее обычно добав ляют глину, но глина снижает прочность смеси. Добавьте в нее ложку стирального порошка из расчета на ведро воды. «

» Чтобы винт, головка которого скрыта за преградой, не вращался вместе с затягиваемой гайкой, нужно накинуть на него несколько витков нитки или тонкой проволоки и слегка натянуть концы. За счет трения винт хорошо удерживается на месте. Концы нити по сле затяжки можно обрезать. «

» Вырезать леток скворечника можно и без коловорота. Достаточно расколоть лицевую сторону доски по центру и вырубить стамеской или топориком полуотверстия необходимого размера, после чего вновь соединить половинки. «

Деревянные пробки для шурупов рассыпаются и выпадают из сте ны. Не торопитесь вырезать новую пробку. Плотно набейте отвер стие в стене капроном от старого чулка. Нагретым докрасна гвоз дем подходящего диаметра выплавьте отверстие для шурупа. Ра сплавившийся капрон превратится в прочную пробку.

» Плотницкий уровень нетрудно превратить в теодолит, снабдив его прицельным устройством из прорези и мушки. «

» Чтобы две полосы линолеума легли встык, удобно воспользоваться самоклеющейся декоративной пленкой, подложив ее,под основу ли нолеума. «

» Чтобы гвоздь шел в нужном направлении и не гнулся при заби вании в глубокое отверстие или паз, следует поместить его внутрь трубки, зафиксировав с помощью мятой бумаги или пластилина. «

Перед тем как долбить отверстие в бетонной стене, закрепите чуть ниже листок бумаги. Пыль и осколки бетона не будут разлетать ся по комнате.

» Чтобы отрезать трубу точно под прямым углом, советуем посту пить так. Возьмите ровную полоску бумаги и наверните ее на трубу по линии отпиливания. Плоскость, проходящая через кром ку бумаги, будет строго перпендикулярна оси трубы. «

» Ворочать бревна или деревянные балки поможет несложное при способление — отрезок мотоциклетной или велосипедной цепи, до полненный крюком с одной стороны и закрепленный к лому хому том с другой стороны. «

» Для того чтобы одному можно было работать двуручной пилой, советуем использовать простой прием: переставить ручку пилы из верхнего положения в нижнее. «

Вырезать кусок шифера необходимого размера можно пилой, но лучше и проще пробить по линии предполагаемого разреза гвоздем дырки с частотой 2-3 см, после чего обломить шифер на опоре.

» Лучший способ приклеить кафель к стене: взять битум, расплавить и капнуть всего четыре капли по углам плитки. Приклеивается на мертво. «

Фасонные отверстия при изготовлении фигурных оконных налични ков удобнее всего выпиливать ножовкой с обточенным полотном.

» Изготовление витражей — дело долгое и нелегкое. Можно сделать быструю имитацию витража. Для этого берут тонкие реечки или прутья лозы, приклеивают к листу стекла, а затем раскрашивают стекло и покрывают его лаком. «

» Если под рукой не оказалось дюбеля, его можно изготовить из куска пластмассовой трубки. Для этого может подойти и корпус шари ковой ручки. Отпилив кусочек нужной длины, сделайте продоль ный надрез, примерно до половины, и дюбель готов. «

» Известно, как трудно навесить дверь, работая в одиночку. Но вот достаточно укоротить нижний штырь на 2-3 мм и работать станет гораздо проще. «

» Очень прочная, безусадочная и достаточно водостойкая шпаклевка получается из бустилата, смешанного с любым порошком — ме лом, гипсом, цементом!, опилками и т. д. «

» Если нужно ввернуть в торец древесно-стружечной плиты шуруп, высверлите отверстие чуть меньше диаметра шурупа, заполните отверстие клеем «Момент» (только не эпоксидным!), через сутки вверните шуруп. Плита не расслаивается. Однако под нагрузку полученное соединение можно ставить только через сутки. «

» Закреплять портреты, фотографии, картины в деревянные рамки со стеклом удобнее не гвоздиками, а с помощью канцелярских кно пок, согнутых под прямым углом. Кнопки мягко вдавливают отверт кой. По сравнению с гвоздями опасность расколоть тонкие рамки сводится до минимума.н»тЪ на 1/3 высоту зубьев.

Если на переднюю часть станка лучковой пилы прикрепить груз весом примерно килограмм, то работать станет легче. Груз нужно делать съемным, чтобы пилой можно било выполнять и другие работы.

» Покрытие, напоминающее восковое, можно получить, окрасив по верхность разведенным клеем ПВА. Чтобы получить нужный цвет, нужно развести клей водой, подкрашенной акварелью. «

» Сделать чехол на лезвие топора- проще простого. Берется кусок, резиновой трубки, разрезается вдоль и надевается на лезвие. От соскакивания ее предохраняет кольцо, вырезанное из старой авто мобильной камеры. «

» Обойтись без струбцин при склеивании деревянных рам поможет бельевой шнур. Следует надеть четыре короткие петли на углы рамы и двумя длинными стянуть рамы по диагонали. Углы регу лируются с помощью палок, которыми скручиваются средние петли. «

» Как заставить замолчать скрипящую половицу? Между половица ми нужно просверлить отверстие под углом 45° диаметром 6-8 мм, забить в него деревянный штифт, смазанный столярным клеем, сре зать стамеской выступающий конец и зашпаклевать поверхность пола. «

» Чтобы облегчить циклевку пола, покрытого лаком или краской, прогладьте его утюгом через влажную тряпку — и работать ста нет легче. «

» Небольшое загнивание на древесине можно ликвидировать так: пораженную древесину удаляют от здорового слоя, а затем пропи тывают 10-процентным раствором формалина. После высыхания участок зашпаклевывают и закрашивают. «

Строительный уровень представляет собой достаточно простой прибор, позволяющий определить отклонение определенной поверхности от строгой вертикали или горизонтали. Уровень используется при большинстве отделочных и домашних ремонтных работ, так как позволяет существенно повысить их качество.

Однако уровень не всегда оказывается под рукой. Что делать в таком случае? Откладывать работы до покупки уровня или проводить измерения «на глаз»? Если вы стоите именно перед таким выбором, то лучше, конечно, сначала обзавестись уровнем, затем приступать к работам.

Впрочем, сейчас мы рассмотрим, как сделать самодельный уровень своими руками.

Для начала, попробуем собрать уровень на основе сообщающихся сосудов. Естественно, довольно примитивный. Между тем, с его помощью можно проверить, насколько ровными являются пол и потолок, а так же оценить отклонения от горизонтали других поверхностей.

Для изготовления подобного уровня потребуются всего 2 шприца и одна гибкая трубка (оптимальный вариант — от капельницы). Если вы планируете оценивать ровность полов или потолка, то трубка должна быть достаточной длины — равной длине помещения. Шприцы желательно выбирать побольше, чтобы вы четко видели деления на них.

Соединяем их трубкой, и все — уровень готов к работе.

  • Выдвигаете из шприцов поршень и заливаете воду, таким образом, чтобы она заполнила все трубку и каждый шприц примерно наполовину.
  • Воду желательно подкрасить, хотя бы чаем.
  • Обратите внимание, что вовремя работы, вставлять поршни обратно не надо.
  • Шприцы подносятся к поверхности потолка на разных участках (например, на противоположных концах комнаты) и закрепляются.
  • Благодаря тому, что жидкость в сообщающихся сосудах всегда имеет один уровень, если потолок имеет уклон, то жидкость будет заполнять шприцы на разную высоту. При ровном потолке отметки будут показывать одинаковое заполнение. Именно это будет явным свидетельством наличия или отсутствия уклона.
  • Если вы замеряете уклон пола, то шприцы необходимо установить на двух планках одинаковой высоты таким образом, чтобы трубка не лежала на полу (это повлияет на результат).

С помощью шприца так же можно сделать обычный пузырьковый самодельный уровень своими руками. Он позволит определить отклонения от горизонтали или вертикали определенной поверхности (планок, подоконников и т.д.).

Для этого нам потребуется всего один шприц, неважно какого размера, и деревянный брусок.

Порядок действий таков:

  • Набираете в шприц воду.
  • Выпускаете воздух таким образом, чтобы его осталось немного.
  • Закупориваете отверстие для иглы (подойдет даже жвачка).
  • Таким образом, у нас получилась герметичная колба с водой и пузырьком воздуха, то есть основной компонент пузырькового уровня.
  • Закрепляем шприц на бруске с помощью скотча, и приступаем к работе так же как с обычным уровнем — прикладываем брусок к интересующей нас поверхности и смотрим на положение пузырька в шприце. На ровной поверхности он займет строго центральное положение.

Предварительно, вам, вероятно, придется поэкспериментировать с объемом пузырька. Так же рекомендуется нанести на шприц метки, обозначающие его середину. Если вы планируете определять ровность вертикальных поверхностей, то шприц необходимо будет закрепить поперек бруска, чтобы он был перпендикулярен поверхности. Если шприц будет «стоять», измерениям помешает его кончик, предназначенный для крепления иглы, так как воздух уйдет туда.

Лазерный построитель плоскости своими руками (плоский лазер). Часть 1.

Лазерный построитель плоскости своими руками (плоский лазер). Часть 1.

Гуляя по строительным магазинам, наткнулся на интересный прибор, облегчающий жизнь всем, кто сталкивается с работой так или иначе связанной с измерениями в пространстве – лазерный построитель плоскости. Еще его называют лазерный нивелир или лазерный уровень. Прибор очень полезен и интересен, однако, цена его, мягко говоря, кусается, особенно если нужно изредка выполнять работу с его применением.

Заводской лазерный уровень мы разбирать и рассматривать его работу не будем, а попробуем из подручных материалов воссоздать нечто подобное.

И так, задача: «расщепить» пучок света в плоскость.

Как ни странно, но для этого нам понадобится обычная лампа накаливания, а точнее ее деталь. Внутри лампы содержится стеклянный полый цилиндрик (стеклянная трубочка) – вот она нам и нужна. В идеале лучше бы подошел цельный стеклянный цилиндрик, но, как говориться, чем богаты…

Если направить лазерный луч на эту трубочку, то увидим что-то на подобии плоскости. Рассмотрим, как она получается.

На рисунке красным цветом показан луч света, идущий от лазера. Поверхность стеклянного цилиндрика (с трубочкой практически будет так же) образует границу раздела двух сред: воздух — стекло. На этой границе часть луча отражается обратно в воздух (желтые лучи), часть же, преломляясь, проходит внутрь (оранжевый луч). Прошедший внутрь луч опять попадает на границу раздела двух сред, в данном случае стекло – воздух. Опять же, часть луча, преломляясь идет в воздух, часть отражается и снова на границу раздела двух сред. И т.д. до тех пока луч вовсе не иссякнет. При разном положении самого первого луча, идущего от лазера, будет по-разному достигаться «эффект разложения» его в плоскость. Наилучший результат подбирался опытным путем – методом научного тыка=)

Наигравшись с лампочкой и лазером, и усвоив принцип работы, пробуем собрать построитель плоскости своими руками.

Из лампочки извлекаем нужный нам элемент. Будьте осторожны! Работа со стеклом может привести к порезам.

В качестве остова для устройства был взят каркас от когда-то добытого из телевизора тех времен и народов дроссель. Все лишнее выбрасываем и оставляем только пластмассовый каркас.

На него фиксируем стеклянную трубочку от лампочки и лазер (в моем случае взят из лазерной указки), таким образом, чтобы луч, идущий от лазера, падал на поверхность трубочки под углом в 90 градусов.

ЭТО ВАЖНО! Только при угле в 90 градусов удастся добиться ровной плоскости. Если же угол будет меньше или больше нужного – получится искривленная плоскость.

Построитель плоскости своими руками по вышеописанной инструкции не является лазерным уровнем или лазерным нивелиром, так как он только строит плоскость, хотя доработать устройство под свои нужды может каждый.

Ну и то, что получилось.

Испытания проводились в дневное время суток с полной освещенностью. В темноте же все выглядит по-другому.

Данное устройство носит лишь познавательный характер и не несет никакого практического применения в силу используемого лазера очень маленькой мощности(5мВ).

В следующей части расскажу про использование лазера мощностью 50 мВт и где его применял.

Так же любые вопросы можно обсудить на форуме.

Huepar Cross Line Laser — самовыравнивающийся лазерный уровень с зеленым лучом, горизонтальный и вертикальный, с видимостью 100 футов, яркий лазер с магнитным поворотным основанием и лазерной мишенью-M-9011G —

Хорошо сделано и отлично работает. Я потратил довольно много времени, читая обзоры и обсуждая, какие функции мне нужны. Он прибыл в тот же день. Корпус довольно хороший, хотя, вероятно, не такой красивый, как DeWalt, но достаточно хороший. Я выбрал его, а не модель DeWalt по сопоставимой цене из-за особенностей.Я боялся, что это будет дешево сделанный инструмент, но на ощупь прочный. Первым проектом, для которого я хотел его использовать, была установка встраиваемого освещения, и я подумал, что установка отвеса будет полезна. Это было хорошее решение. Это упростило разметку острова, прилавков и пола. Просто отмерьте все расстояния на этом удобном рабочем уровне и приклейте небольшую наклейку там, где вам нужен свет. Затем установите вертикальную точку уровня, чтобы она сияла на наклейке, и перекрестие будет проецироваться на потолке, где вам нужно просверлить.Сработало отлично.

В некоторых комментариях, которые я прочитал, говорится, что строки трудно увидеть. Я обнаружил, что это зависит от комбинации проецируемой поверхности и окружающего света. На некоторых поверхностях он отображается четко, даже в очень хорошо освещенном месте, а на других поверхностях его трудно увидеть даже при выключенном большинстве источников света. У нас есть столешницы, которые очень похожи на темный гранит (но не так). Не очень хорошо проявился на этом, но проявил себя достаточно хорошо.

Входящая в комплект лазерная мишень также полезна при попытке направить луч по точке в комнате.Магнитное основание, которое прилагалось к нему, было полезно для меня в нескольких местах, где мне нужно было спроецировать отвес на полу сразу за краем счетчиков. Я установил тяжелый металлический ящик для инструментов на край прилавка и использовал магниты в основании уровня, чтобы прикрепить его к ящику. Сработало отлично.

Таким образом, это отличный инструмент за свои деньги. Мой единственный совет: вы можете рассмотреть более дорогую модель, которая проецирует лучи на 360 градусов во всех трех плоскостях. Это было бы полезно для меня несколько раз, но никогда не было препятствием для этой модели.Просто нужно переместить лазер и отрегулировать.

Как использовать лазерный уровень на открытом воздухе | Лазерный уровень | Как использовать лазер

уровень

Лазерный уровень How To’s

Посмотреть все лазерные уровни от Johnson Level.

Лазерные уровни от Johnson Level бывают самых разных видов. Мы предлагаем несколько различных вариантов для всевозможных проектов строительства и благоустройства дома.

Работаете на улице? Увидеть лазер снаружи может быть трудно, если не вообще невозможно, только невооруженным глазом.К счастью, большинство современных лазерных уровней от Johnson Level поставляются с красными или зелеными тонированными стеклами или защитными очками, которые упрощают просмотр лазерного луча снаружи. Ротационные лазерные уровни — лучший выбор для наружного лазерного уровня.

Работаете в помещении? Вам могут потребоваться точечные лазерные уровни для работы с гипсокартоном или лазерные уровни с поперечными линиями для отображения горизонтальных и вертикальных линий на каждой стене в закрытом помещении.

Не знаете, как реализовать свой проект и использовать множество различных видов лазерных уровней Johnson Level? Ниже вы найдете несколько полезных руководств.

Как выбрать лазерный уровень

  1. Внутренний проект? Многолинейные лазеры хорошо подходят для выравнивания кухонных шкафов или обрамления картин в закрытых помещениях меньшего размера. Используйте лазерный угольник для плитки и кирпичной кладки.
  2. Открытый проект? Ротационные и линейные лазеры с функцией импульс / детектор хорошо работают на неровных поверхностях и на больших расстояниях.
  3. Учитывайте размер комнаты или расстояние, на которое может перемещаться лазер. Лазерные нивелиры с малым числом оборотов в минуту (об / мин) яркие и видимые, но не уносятся далеко.Высокие обороты идут дальше, но лазер становится слабее.
  4. Подумайте о типе стены. Лазерные уровни прикрепляются с помощью булавок или присосок. Избегайте нанесения лазерных уровней на панели или обои.
  5. Определите стабильность работы. Вы можете использовать ручной лазерный уровень для внутренних проектов. Вам понадобится самовыравнивающийся лазерный уровень для наружных работ с неровными поверхностями.

Как пользоваться лазерным уровнем

  1. Установите лазерный уровень на штатив или плоскую поверхность.
  2. Если это ручной уровень, убедитесь, что пузырьковые пузырьки показывают уровень. Найдите маленькие винтики возле флакона. Регулируйте их до тех пор, пока пузырьки с пузырьками не станут ровными.
  3. Включите лазерный уровень.
  4. Если это модель с самовыравниванием, дайте ей немного времени на самовыравнивание.
  5. Устройство излучает лазер, показывающий уровень либо на стене, либо на открытом рабочем пространстве (в зависимости от типа лазерного уровня, это может быть точечный, многолинейный или ротационный лазер, показывающий уровень на 360 градусов по горизонтали или вертикали).
  6. Вы можете использовать лазерный детектор, чтобы перехватить лазер, если нет стены, чтобы «поймать» его (обычно на открытом воздухе).
  7. Подсоедините детектор к измерительной рейке.
  8. Отрегулируйте детектор вверх и вниз по стержню, пока не услышите звуковой сигнал. Это означает, что детектор обнаружил лазер.
  9. Вы нашли уровень. Закрепите детектор на стержне и при необходимости произведите измерения.

Как использовать лазерный уровень на открытом воздухе

  1. Наденьте тонированные очки / защитные очки из комплекта поставки лазерного нивелира.Они понадобятся вам, чтобы видеть лазерный луч на улице.
  2. Установите лазерный уровень на штатив и включите его.
  3. Направьте лазерный уровень туда, где вы хотите снять показания. Когда вы найдете его, зафиксируйте лазерный уровень на месте.
  4. Отнесите лазерный приемник туда, где вы хотите снять показания. Либо используйте магнит, который поставляется с лазерным приемником, либо поместите его на плоскую поверхность на той же высоте, что и лазерный уровень. Второй штатив — отличный вариант.
  5. Медленно перемещайте лазерный приемник, пока он не поймает лазерный луч от уровня. Обнаружив луч, зафиксируйте приемник в нужном положении (если он установлен на штативе или штанге) или стабилизируйте его (если он находится на плоской поверхности или прикреплен с помощью магнита).
  6. Используйте уровень и приемник, чтобы найти нужное выравнивание или состояние уровня.

Как использовать лазерный уровень для развешивания картин

  1. Определите желаемую высоту для верхней части рамки изображения.
  2. Сделайте отметку в любом месте на этой высоте.
  3. Включите лазерный уровень и совместите лазер с отметкой горизонтально вдоль стены.
  4. Отрегулируйте уровень так, чтобы пузырек находился между черными линиями на флаконе, поворачиваясь вокруг точки, где встречаются отметка и лазер.
  5. Когда лазер выровняется и пройдет через отметку, плотно прикрепите его к стене. Для уровня можно использовать шпатлевку или присоски.
  6. Измерьте расстояние между верхом рамы картины и ее уникальным подвесным механизмом (ами).
  7. Измерьте это расстояние на стене, от лазера до места, где механизм встречается со стеной.
  8. Сделайте отметку.
  9. Забейте гвоздь в стену по отметке.
  10. Установите рамку для картины на гвоздь и совместите верхнюю часть рамки с помощью лазера.

Как использовать лазерный уровень для выравнивания земли

  1. Установите лазерный уровень на штатив на устойчивой земле.
  2. Включите лазерный уровень.
  3. Дайте время самому выровняться.
  4. Укажите точку на земле на желаемой высоте.
  5. Присоедините лазерный детектор к измерительному стержню и поместите стержень в эту точку.
  6. Отрегулируйте лазерный детектор вверх и вниз. Когда вы слышите звуковой сигнал, вы нашли уровень.
  7. Прикрепите извещатель к стойке.
  8. Нижняя часть вехи — это желаемая высота земли.
  9. Найдите другое место на земле и найдите высоту, на которой детектор перехватит лазер.
  10. Отметьте высоту, сделав отметку на палке или накопив кучу грязи до желаемой высоты.
  11. Повторяйте этот процесс до тех пор, пока у вас не будет достаточно контрольных точек, чтобы полностью заполнить область.

Как установить отметку с помощью лазерного уровня

  1. Установите лазерный уровень на штатив на твердой сухой земле. Убедитесь, что штатив устойчив.
  2. Включите лазерный уровень и подождите, пока он самовыравнивается.
  3. Определите начальную высоту вашего класса. Отсюда наклон уклона снижается.
  4. Установите нижнюю часть выравнивающей рейки на желаемой высоте.
  5. Поворачивайте лазерный детектор вверх или вниз, пока не услышите звуковой сигнал.
  6. Закрепите детектор.
  7. Определите желаемую величину падения с вершины уклона вниз. Допустим, для этого примера падение составляет 10 дюймов.
  8. Переместите лазерный детектор вверх по стержню на 10 дюймов и закрепите его.
  9. Идите туда, где будет нижняя граница уклона.
  10. Найдите уровень с помощью лазерного детектора. Вам придется либо поднять стержень (скорее всего), либо закопать землю в зависимости от рабочего места.
  11. Нижняя часть выравнивающей рейки соответствует низу уклона.
  12. Отметьте место, вставив палку в землю, показывая желаемую высоту.

Вернуться к началу

Ознакомьтесь с другими руководствами и инструментами Johnson Level.

Посмотреть все лазерные уровни от Johnson Level.

StreamHawk Wireless Video Explorer, стр. 5

(продолжение статьи на предыдущей странице)

Некоторое расположение линейок, блоков, зажимов, тисков и прокладок обычно достаточно для удержания деталей вместе в прямой ориентации во время склеивания. Однако все усложняется, когда детали имеют изогнутую или цилиндрическую форму с мягкими, закругленными или скошенными краями.Нет ничего квадратного, плоского и однозначного, от которого можно было бы отказаться в качестве относительной основы.

Попытка установить угловой хомут перпендикулярно сторонам цилиндра.

С такой проблемой я столкнулся при попытке совместить угловую кольцевую манжету со скошенным концом гибкого пластикового корпуса канистры. Хотя ошейник можно было правильно расположить на глаз, было бы жаль, если бы он изогнулся на таком видимом месте на роботе. А поскольку воротник должен быть постоянно прикреплен к корпусу с помощью эпоксидной смолы, исправить или исправить ошибку непросто.

Увеличение угловых ошибок на больших расстояниях

Небольшая ошибка в угле может иметь огромное значение на больших расстояниях. Мы воспользуемся этим фактом, чтобы создать чрезвычайно точный инструмент для измерения относительного угла.

Лазерная указка на плоской пластине нацелена на высокий потолок для измерения параллельности.

Проще говоря, лазер будет располагаться на баллоне и нацеливаться на место на потолке. После добавления воротника, если лазер указывает на другую точку, воротник искривлен.

Вот методология тестирования более подробно:

    Если вы не можете представить себе, как это работает, в конце этой страницы есть красивая иллюстрация.

    Взлом лазерной ручки в прецизионный лазерный уровень

    Необычные лазерные уровни доступны в большинстве хозяйственных магазинов. Но я не хотел тратить много денег.Вместо этого я взял лазерную ручку из долларовой корзины в местной аптеке.

    На лазерной ручке есть две кнопки: одна для лазера, а другая для синего светодиода. Не знаю, почему они думают, что синий фонарик с одним светодиодом стоит того, но детям он нравится.

    Изначально я хотел просверлить отверстие в деревянном блоке и просто воткнуть в него ручку. Но нажатие тактильной кнопки требует слишком большого усилия и обязательно изменит выравнивание уровня точности.Кроме того, кто захочет удерживать кнопку нажатой все время, пока настройка выравнивается? Возможно, можно было бы обмотать ручку изолентой, чтобы прижать кнопку вниз, но при каждом использовании лазерного уровня будет неудобно добавлять и снимать ленту.

    Модуль лазерной указки снят с дешевой лазерной ручки.

    Я решил разобрать перо и поместить в лазерный модуль в более практичный технический прибор. Открутив все и вынув батарейки, печатная плата вытащила с минимальными усилиями.

    Кнопка — это не более чем переключатель с пружинным возвратом. Итак, припаивание провода аккумулятора к противоположному контакту обходит кнопку. Подача питания включает лазер без нажатия кнопки.

    Лазерный модуль в пластиковом блоке с внешним выключателем питания и аккумулятором Energizer.

    Я изготовил из акрила красивый прозрачный пластиковый блок, на котором держится лазерный модуль. На самом деле в этом нет необходимости, но при включении лазера блок светится напуганной аурой.

    Провода питания лазерной указки (ранее припаянные к модулю) подключаются к переключателю на макетной плате. Кроме разъема Molex для внешнего источника питания, макетная плата не содержит никаких других схем или дополнительных компонентов. Это просто удобный способ удерживания переключателя и разъема таким образом, чтобы их можно было прикрепить к прозрачному пластиковому блоку.

    Внешний источник питания представляет собой комплект из трех аккумуляторов NiMH (никель-металлогидридный) AA.Лазерная ручка поставляется с тремя щелочными кнопочными элементами, поэтому внешний батарейный блок обеспечивает соответствующее заменяющее напряжение. (Напряжение вашего лазерного пера может отличаться.) Внешний блок перезаряжаемых элементов дешевле в эксплуатации и прослужит намного дольше, чем батарейки типа «таблетка».

    Лазерный уровень «сделай сам», сделанный из прозрачной пластиковой пластины, печатной платы лазерной ручки, батареек AA и потолочного прозрачного стекла.

    В плоской пластине из поликарбоната просверлено несколько отверстий, чтобы винты с плоской головкой могли удерживать аккумулятор и лазер на месте.

    Тонкий лист прозрачного пластика приклеен к пластине, чтобы нарисовать отметки совмещения для любого уровня, по которому будет центрироваться. В будущем причудливые перекрестия можно будет печатать на прозрачной пленке, чтобы придать им более профессиональный вид.

    Если бы на пластине не было отметок совмещения, было бы невозможно поднять пластину, а затем восстановить пластину на том же месте. Несоосность приведет к тому, что лазерная точка появится где-то еще на потолке, даже если воротник на самом деле параллелен базовой плоскости.

    Расчет точности лазерного уровня с помощью тригонометрии

    Насколько точен самодельный лазерный уровень?

    Не волнуйтесь, но вот немного математики. Я попытался смягчить это красочной иллюстрацией, содержащей знак ошибки.

    Расчет угловой погрешности путем измерения изменения положения лазерного пятна на определенном вертикальном расстоянии.

    Допустим, лазерный уровень нацелен на точку на потолке в 16 футах от кончика лазера.Это 16 * 12 = 192 дюйма. После того, как вы надели воротник как можно лучше, предположим, что лазерная точка находится на расстоянии не более 1/3 дюйма от исходного пятна.

    Тригонометрия отмечает длины сторон прямоугольного треугольника a, b и c. Углы, противоположные этим сторонам, обозначены заглавными буквами как A, B и C.

    Для целей этой испытательной установки расстояние до потолка — это длина прилегающей стороны, которая равна a.Расстояние от исходной точки до текущей отметки — b. Сумма ошибки — это угол B.

    Длина a = 192 дюйма
    Длина b = 0,33 дюйма
    Угол B = arctan (b / a)
    Угол B = arctan (0,33 / 192)
    Угол B = 0,0984 градуса = около 0,1

    В этом примере угол воротника отклоняется только на одну десятую градуса, если лазерная точка находится в пределах одной трети дюйма от исходного целевого пятна.Это очень хорошо!

    Чем дальше от потолка (при условии, что лазерная точка остается зафиксированной на 0,33 дюйма), тем меньше угловая погрешность. Или, что еще лучше, чем ближе лазерная точка может быть к исходному пятну, тем меньше угловая ошибка.

    На самом деле, я полагаю, что, вероятно, лазерная точка оказалась менее чем на 0,2 дюйма от исходного пятна. Но дешевая лазерная указка дает довольно волосатую точку, поэтому трудно сказать.


    Ротационный лазерный уровень для домашних проектов DIY

    Ротационный лазерный уровень для домашних проектов DIY — Мы перечислим некоторые из лучших ротационных лазерных уровней для домашних проектов DIY, которые вы, возможно, захотите проверить. Более того, лучшие ротационные лазерные уровни лучше всего использовать для планирования и получения идеально прямой горизонтальной линии, вертикальной линии или, возможно, обеих линий. Все эти проекты могут быть выполнены с помощью традиционного пузырькового уровня, однако он ограничен их размерами. Так же нужно постоянно проверять уровень каждые несколько минут.Хотя ротационный лазерный уровень имеет свои преимущества, он экономит много времени при выполнении определенных проектов.

    Ротационный лазерный уровень для домашних проектов DIY

    Кроме того, Bosch — известный производитель инструментов как среди профессионалов, так и среди домовладельцев. Этот лазерный измеритель Bosch имеет множество функций, что делает его одним из лучших лазерных уровней для домовладельцев, которые любят домашние проекты. Кроме того, лазерная технология Bosch обеспечивает пользователю точность до 1/16 дюйма. Кроме того, он также может действовать как рулетка.Как и при перемещении уровня, прямое считывание покажет длину на ЖК-дисплее. Этот карманный лазерный уровень легкий и очень простой в обращении. Более того, дисплей с подсветкой легко читается даже в условиях низкой освещенности.

    Bosch GLM 35 Характеристики:

    • Он может автоматически вычислять площадь, расстояние, длину, объем, непрерывные измерения и дополнительные / вычитания
    • Карманный размер
    • Высочайшая точность
    • Яркий ЖК-дисплей для улучшенной видимости в условиях низкой освещенности

    Планируете реконструкцию кухни или планируете большой проект полов? Для этих проектов вам понадобится прочный лазерный уровень, такой как Dewalt DW088k.Кроме того, этот самонивелирующийся лазер имеет ярко-красные горизонтальные и вертикальные линии. Кроме того, он имеет точность 1/8 дюйма на высоте 30 футов. Кроме того, Dewalt DW088k имеет литой корпус для защиты от воды и мусора. Более того, он имеет встроенное магнитное поворотное основание и резьбу 1/4 дюйма для удобной установки на металлические поверхности или штатив. Что касается этого устройства, на боковой панели управления есть отдельные кнопки, которыми вы можете управлять для регулировки трех лучей. Комплект Dewalt поставляется с жестким ящиком для хранения, если вы один из тех серьезных моделистов.Dewalt Cross Line — лучший ротационный лазерный уровень для вашей работы.

    Dewalt DW088K Характеристики:

    • Постоянный импульсный режим для использования с детектором
    • Проект светлого пересечения горизонтальных и вертикальных линий
    • Литой корпус IP54 Защита от воды и мусора
    • Интегрированное магнитное поворотное основание с резьбой 1/4 ″

    # 3 Bosch GSL 2 Surface Laser для выравнивания пола

    Для тех, кто любит полы своими руками, BOSCH GSL 2 — это то, что вы ищете.Это первый поверхностный лазер на рынке. Кроме того, это дает пользователю простой, быстрый и точный способ проверить, ровная или ровная поверхность пола. Кроме того, он позволяет быстро сканировать весь этаж с помощью пульта дистанционного управления. Более того, BOSCH GSL 2 отлично подходит для пользователей, которые ищут более эффективный инструмент для повседневного использования и инструмент, который проверяет больше, чем просто место. Это также отлично подходит для сметчиков полов, мастеров стяжки, плиточников и многих других профессионалов.

    BOSCH GSL 2 — специальный инструмент для определения ровной поверхности пола.Он включает в себя пульт дистанционного управления RF2, позволяющий управлять одним человеком. Что хорошо для домовладельцев, которые любят заниматься своими руками. Что хорошо в этом инструменте, так это то, что вам не нужно наклоняться, повторно измерять или иметь второго пользователя, который поможет вам проверить пол. Он имеет точность 1/8 дюйма на расстоянии 30 футов, а рабочий диапазон лазера составляет до 65 футов.

    При управлении с помощью пульта дистанционного управления. В отличие от традиционных методов выборочной проверки, он проверяет всю поверхность пола в радиусе до 65 футов всего за несколько минут.Это устройство имеет две лазерные линии, которые встречаются на поверхности пола. Кроме того, линии сходятся, когда поверхность ровная. Он предлагает непрерывный обзор поверхности пола вместо выборочной проверки. Это необходимо для более простых и точных результатов вашей работы (не предназначено для проверки наклона пола или ровности стен).

    Bosch GSL 2 Характеристики:

    • Может сканировать весь пол за считанные минуты вместо выборочной проверки
    • Высокая точность обнаружения неровных пятен
    • Удобный пульт дистанционного управления, позволяющий пользователю находиться близко к месту вместо инструмента
    • Линейная видимость 30 футов, видимость линии с целевой пластиной 60 футов и удаленная дальность 65 футов
    • Питание от 4 батареек AA или батарей Bosch 12 В макс.
    • Лазерный продукт класса IIIa, выходная мощность <5 мВт

    # 4 Leica Lino L2 Лазерный нивелир с самовыравниванием крест-накрест

    Для наших 4 лучших ротационных лазерных нивелиров для домашних проектов DIY используется Leica Lino L2 Laser.Такой лазерный уровень можно использовать при установке кухонных шкафов, стеллажей и светильников дома или в офисе. Также для устройства перегородок и подвесных потолков, разводки электрических / сантехнических систем и укладки плитки на стены.

    Leica Lino L2 имеет ярко-красные лазерные линии до 45 футов в зависимости от условий освещения. Кроме того, этот лазер с перекрестными линиями имеет угол наклона вентилятора 120 ° и отлично подходит для центровочных работ. Сюда входит установка углов 90 °. Более того, Leica Lino L2 можно установить различными способами.Это поможет вам добиться точности.

    Leica Lino L2 Характеристики:

    • Лазер класса II с выходной мощностью 1 мВт
    • Проекты Яркий Красный Крест, пересекающий горизонтальные и вертикальные линии до 45 футов
    • Класс защиты IP54 от пыли и брызг
    • Точный угол 90 °: юстировка, такая как маркировка углов 90 °, выполняется нажатием кнопки
    • Самовыравнивающаяся деталь
    • Функция фиксации маятника для ручного выключения самонивелирования, чтобы лазерная линия могла проецироваться под любым углом

    # 5 Dewalt DW083K 3-лучевая лазерная указка

    Dewalt DW083K можно использовать для установки навесных шкафов и навесных полок (уровни на разных стенах).Также его можно использовать для установки перегородок или дверных коробок. Кроме того, Dewalt — это наша пятерка лучших ротационных лазерных уровней для домашних проектов DIY. Это устройство представляет собой самовыравнивающийся блок с точностью до 1/4 дюйма на 100 футах. Лазерная указка оснащена системой блокировки с одним рычагом включения / выключения. Фиксирующий маятник в выключенном положении добавлен для долговечности.

    Dewalt DW083K оснащен встроенными магнитными поворотными кронштейнами, которые можно легко установить на металлические поверхности, и встроенным зазором гусеницы, который позволяет пользователям быстро и точно устанавливать нижнюю / верхнюю часть.Сфокусированный лазерный луч позволяет уменьшить размер точки на больших расстояниях, что повышает точность и видимость. Диапазон видимости в помещении составляет до 100 футов. Кроме того, он имеет литой корпус, который помогает ему в тяжелых условиях работы.

    Dewalt DW083K Характеристики:

    • Сфокусированный лазерный луч позволяет уменьшить размер точки на больших расстояниях
    • Повышенная точность и видимость
    • Однорычажный выключатель питания фиксирует маятник в выключенном положении
      • Самовыравнивающийся точечный лазер
    • с точностью до 1/4 ″ @ 100 ′
    • Встроенный поворотный магнитный кронштейн, который легко устанавливается на металлические поверхности

    Последние мысли:

    Итак, вот наши 5 лучших ротационных лазерных уровней для домашних проектов DIY.Для всех домовладельцев, которые любят делать вещи, здесь представлены одни из лучших ротационных лазерных уровней для вас. Для получения дополнительных обзоров лазерного уровня НАЖМИТЕ ЗДЕСЬ!

    DIY Лазерное нивелирование с помощью веб-камеры и лазерного уровня

    Привет,

    Обновление 26/8/2019
    Программное обеспечение для экспериментов можно скачать отсюда:
    https://github.com/betzuka/laserleve…r.zip?raw=true
    Распаковать и запустить (двойной щелчок ) файл laser.bat. В вашей системе должна быть установлена ​​Java.

    Исходный код доступен на github:
    https://github.com/betzuka/laserlevel

    Я давний последователь этой группы, но это мой первый пост. Около 10 лет назад я построил портальный станок размером 1500×1500 из стали и алюминия с сервоприводом. Эта машина сильно заржавела во время ремонта дома (хранилась в палатке!), Короче говоря, я собираюсь построить новую, это будет отдельная тема.

    В центре внимания этой темы (без каламбура) является исследование с использованием очень дешевой веб-камеры (~ 15) и лазерного уровня для достижения точного выравнивания по плоскости и по прямой (по прямой).

    Я играл с некоторыми проектами, используя дешевые веб-камеры для различных измерительных инструментов и других вещей, для которых они не были предназначены. Размышляя о том, как выполнять различные операции по выравниванию, которые потребуются моей новой сборке машины, я посмотрел на линейный лазерный уровень и детектор, которые я использовал во время строительства дома. Это модель Девальта (линза линейного генератора, не вращающаяся), отлично подходит для облицовки плиткой и установки полок / светильников и для строительства прямых стен, однако с соответствующим детектором Девальта в режиме высокой чувствительности разрешение разрешается только до 0.В лучшем случае 5мм.

    Как бы то ни было, я решил, что веб-камера и немного специального программного обеспечения могут сделать лучше. Я провел очень грубый тест, используя веб-камеру USB (на самом деле микроскоп, но это не имеет значения). Веб-камера помещена в коробку для защиты от постороннего света, а в торце коробки прорезано небольшое окошко. Окно «застеклено» белой бумагой, которая служит ширмой. Веб-камера сфокусирована на этом экране.

    Затем лазерная линия направляется на экран. Я написал быструю и грязную программу для захвата кадров веб-камеры и выполнения некоторой обработки изображений.Короче говоря, для построения естественного гауссиана лазерного луча используется сумма яркости по каждой строке кадра, а затем используются некоторые умные математические вычисления (не мои) для соответствия этому гауссиану. Среднее значение гауссиана — это центр луча по отношению к датчику CMOS.

    Если лазер находится на расстоянии нескольких метров (хотя расстояние не имеет значения в разумных пределах), инструмент может разрешить изменение высоты до ~ 0,01 мм (лист копировальной бумаги толщиной 0,08 мм разрешает изменение высоты до ~ 12 мм). пикселей сенсора cmos).Это можно было бы увеличить, увеличив увеличение датчика, в настоящее время я установил его довольно низко, и эта настройка чрезвычайно грубая, собранная за несколько минут.

    В любом случае, я решил разместить здесь несколько фотографий установки, чтобы посмотреть, подумали ли вы, ребята, что у нее есть ножки. Его можно расширить для считывания горизонтальных изменений с помощью лазера в вертикальном режиме, который можно использовать, например, для прямой прокладки рельсов. Если я продвинусь вперед, следующим шагом будет создание прочного металлического корпуса для датчика изображения (без корпуса веб-камеры), после чего его можно будет прикрепить к таким вещам, как тележки hiwin.Затем я бы расширил программное обеспечение, чтобы взять несколько образцов, скажем, по каждой оси X, и отобразить ошибку с плоскости, чтобы ее можно было исправить. Первое использование будет заключаться в получении стола, на котором я собираюсь приварить раму к плоскости.

    Ура, Джо




    Самостоятельная центровка колес — лазерный уровень

    ПРОКРУТКА ДЛЯ КАЛЬКУЛЯТОРА

    Учитывая всю пересеченную местность, по которой мы ехали в последнее время, выравнивание за 99 долларов начинало складываться.В прошлой жизни мы выполняли выравнивание струн на наших гоночных машинах. (Имейте в виду, что это регулирует только настройки носка, изгиб может быть выполнен с помощью простого цифрового уровня, а измерения кастера проще всего выполнить с помощью кастера)

    Выравнивание струн выполняется на нашем гоночном автомобиле BMW M3

    1995 года. Этот метод очень эффективен и весьма экономичен, однако всегда требовалось немало времени, чтобы добиться идеальной параллельности струн и их выравнивания с автомобилем. Носок был обычным решением для гоночных автомобилей, но в мире бездорожья мы чувствовали, что неровные шины могут негативно повлиять на показания.Есть несколько вариантов, в которых готовое приспособление для струн может быть установлено на передней и задней части автомобиля, но, на мой взгляд, они большие и громоздкие в хранении. Поэтому мы решили создать альтернативный способ достижения того же результата.

    Используемых инструментов:

    Лазерный уровень прикреплен к заднему колесу, используйте линейку для измерения переднего и заднего края переднего колеса, чтобы определить угол. в пределах 0.003 дюйма. Основная цель 2 × 4 — просто сместить уровень достаточно далеко, чтобы обойти выпуклость шины, чтобы все, что у вас есть, плоское и не деформированное, тоже могло сработать. ПРИМЕЧАНИЕ: не ставьте уровень на шины, они «мягкие» и приведут к совершенно неточным показаниям, если вы попытаетесь их зажать.

    Линия лазера тусклая, поэтому выполнение этого в темном гараже или позже ночью значительно упростит задачу, но вы все равно можете точно прочитать измерения, чтобы определить углы схождения. Вот снимок расчетов, которые выполняются для измерений.Я настоятельно рекомендую нарисовать сценарий, чтобы у вас было визуальное представление о том, что на самом деле говорят вам числа, это поможет предотвратить внесение корректировок в неправильном направлении.

    Обязательно сделайте несколько измерений с каждой стороны. Если вы готовы потратить дополнительные 60 долларов, просто купите второй лазерный уровень, чтобы вы могли измерять обе стороны, не меняя местами. Вы можете видеть, что в этом случае мы первоначально измерили больший угол схождения, чем в следующих измерениях. Имейте в виду, что с такими большими шинами и резиновыми втулками рулевых рычагов OEM небольшой схождение — это хорошо; когда грузовик едет по дороге, угол наклона колес и трение будут оказывать некоторое усилие на втулки и заставлять колеса немного выталкиваться, что в таком случае даст вам практически нулевое схождение на шоссе и расширится. срок службы шин значительно.

    ПРИМЕЧАНИЕ: это совсем не похоже на настройки выравнивания гонки, которые мы использовали на трассе для автомобиля, предназначенного для прохождения поворотов. Как и все, это действительно зависит от того, чего вы пытаетесь достичь.

    Калькулятор центровки

    Чтобы упростить задачу для всех, мы собрали быстрый калькулятор, чтобы все, что вам нужно было сделать, это ввести измерения, как описано в статье. Вы можете использовать дюймы или мм, только убедитесь, что во всех полях ввода используются одни и те же единицы. (положительный схождение = схождение внутрь, отрицательное схождение = схождение наружу)

    10 лучших лазерных уровней 2020 года для вашего следующего проекта DIY

    Если вы хотите повесить свои картины, построить себе плавающую полку или добавить немного отделки к своему строительному проекту, получение идеального выравнивания может оказаться большой проблемой. Поскольку человеческий глаз способен на многое, вы не можете обойтись без нескольких ошибок. И ничто не может быть так неприятно, как необходимость разобрать все и начать заново, потому что измерения не совпадают.Что ж, с хорошим лазерным уровнем вы можете избавить себя от неприятностей, избегая всей этой суеты.

    Лазерный уровень — это то, что стоит между хорошим качеством строительства и небрежной работой. Прекрасные элементы техники Работают за счет самовыравнивания при размещении в определенном положении. Они отображают линии (горизонтальные, поперечные и вертикальные) по всей комнате, над которой вы работаете, так что вы можете получить желаемый макет с точностью. Вы также можете активировать ручной режим, который позволяет самостоятельно проецировать линии, которые не являются отвесными или горизонтальными.По этой причине лазерные нивелиры применяются для различных строительных задач и модификаций

    .

    Поскольку разные лазерные уровни имеют разную точность, для достижения наилучшего результата вам понадобится самый точный лазер, который может быть трудно найти среди множества существующих. Чтобы помочь вам сделать более осознанный выбор, мы предлагаем вам наш лучший выбор из лучших лазерных уровней, которые вы можете найти сегодня.

    Обзор 10 лучших лазерных уровней 2020 года

    1. Многоцелевой лазерный уровень Qooltek Лучший лазерный уровень для домашнего использования

    Многоцелевой лазерный уровень Qooltek, как следует из названия, является многоцелевым инструментом.Это не просто средний лазерный уровень. Он оснащен 8-футовой измерительной лентой и тройным выравнивающим пузырем. Также есть трехстрочный режим, в котором вы можете выбирать между горизонтальной линией, вертикальной линией и перекрестными линиями. Лазерный уровень также поставляется с резервной батареей. Однако металлическая лента очень быстро тянется и иногда сгибается. Переключатель лазера легко включается, что затрудняет его размещение в сумке для инструментов.

    Плюсы:

    • Инструмент универсальный
    • 3-строчный режим
    • Отличное обслуживание клиентов

    Минусы:

    • Металлическая лента слишком быстро тянется назад
    • Выключатель легко случайно включается

    2.Джонсон Уровень и Инструмент 40-0921 Лучший лазерный уровень для плитки

    Уровень и инструмент Johnson 40-0921 — еще один лазерный уровень с перекрестными линиями. Однако, что отличает его от многих других моделей, так это то, что он поставляется в виде полного комплекта. Вы получаете не только лазерный уровень, но также штатив, жесткий футляр для хранения и транспортировки и очки для улучшения лазерных лучей (чтобы лучше видеть линии, моя дорогая). Кроме того, устройство можно поворачивать на штативе на 360 градусов, что позволяет повесить несколько фотографий на разных стенах на одинаковой высоте.Устройство поставляется с маятником с фиксацией, максимальным рабочим диапазоном 100 футов и сверхярким лазером класса IIIa. Кроме того, этот инструмент имеет точность до 1/4 дюйма на расстоянии 35 футов. Однако штатив может достигать только 4 ½ футов, что немного меньше, если вы хотите использовать уровень для установки верхних шкафов. К тому же время автономной работы кажется коротким. Кроме того, он не идеален для использования на открытом воздухе из-за недостаточной яркости.

    Плюсы:

    • Максимальная дальность 100 футов
    • Полный комплект
    • Запорный маятник

    Минусы:

    • Штатив коротковат
    • Короткое время автономной работы
    • Недостаточная яркость для использования вне помещений

    3.DeWalt DW089LG Лучший лазерный уровень для строителей

    Этот первоклассный лазер обладает множеством высококачественных функций, от которых у любого домашнего мастера или профессионала будет слюноотделение. Он оснащен 3 лазерами, литий-ионным аккумулятором на 12 В и проекцией на 360 градусов. Устройство также поставляется с индикатором уровня мощности, маятниковым замком, встроенным магнитным кронштейном на задней панели и зеленым лазерным диодом. Лазерный уровень Dewalt DW089LG имеет степень защиты IP65, что означает, что он неуязвим для пыли или брызг воды под давлением.Вместе с лазерным уровнем вы получаете футляр для выдувной формы, удлиненный потолочный кронштейн и зарядное устройство. Однако в нем нет ручки микронастройки, которая есть в DW089K. По сравнению с ним он тяжелее и громоздче.

    Плюсы:

    • Зеленый лазерный диод
    • Степень защиты IP65
    • Проекция на 360 градусов

    Минусы:

    • Без ручки микронастройки
    • Громоздкие и тяжелые
    • Дорого

    4.DeWalt DW089K Самонивелирующийся трехлучевой линейный лазер Лучший лазерный уровень для строительства

    Самовыравнивающийся 3-лучевой линейный лазер DEWALT DW089K — отличный выбор для профессиональных строительных работ или домашнего мастера на все руки. Это устройство упрощает работу по планировке благодаря наличию второго отвеса или третьего луча. Помимо трехлучевого лазера, вы также получаете эффективную дальность видимости в 50 футов; с лазерным детектором диапазон достигает 165 футов. Это не все.Лазерный уровень имеет точность до 1/8 дюйма на расстоянии 30 футов. Он невероятно прост в использовании благодаря однокнопочной операционной системе. Ручка микронастройки упрощает точное выравнивание, а лазерный диод, который в два раза ярче, обеспечивает лучшую видимость. Однако DW089K тяжелый, а магниты довольно слабые, что означает, что вибрации могут легко толкать устройство. Кроме того, этот лазерный уровень не имеет маятникового замка, что означает, что он может потребовать частой калибровки при транспортировке с одной рабочей площадки на другую.

    Плюсы:

    • Трехлучевой лазер
    • Дальность видимости до 50 футов
    • Самовыравнивающийся

    Минусы:

    • Тяжелая
    • Слабые магниты
    • Без маятникового замка

    5. Самовыравнивающийся горизонтальный / вертикальный поперечный лазерный уровень Firecore F112R с магнитным держателем Лучший горизонтальный / вертикальный лазерный уровень с поперечными линиями

    Зачем покупать спиртовой уровень, если можно получить более производительный, чем лазерный уровень? Firecore F112R — это точный уровень, который может дать вам точные измерения как по вертикали, так и по горизонтали.Это гарантирует, что все, что вы построите, будет прочным. Помимо того, что он действует как уровень, его два других режима делают его эффективным перекрестком, а также отвесом. На высоте 30 футов это устройство обеспечивает уровень точности плюс-минус 1/8 дюйма.

    Сертифицировано на защиту IP55 от повреждений мусором и водой. Кроме того, он был протестирован и показал, что он способен противостоять поломке после падения с высоты 3,3 фута. В ручном режиме можно проецировать лазерный луч под любым углом.Это пригодится, когда у вас есть такие задачи, как установка лестницы. Он имеет поворотный магнитный кронштейн, который позволяет использовать его в различных целях.

    Плюсы:

    • Простое управление одной кнопкой
    • Может выступать в качестве уровня, отвеса и перекрестия
    • Устойчивость к повреждениям водой и обломками

    Минусы:

    • Лазерные лучи недостаточно толстые
    • Сообщения о плохой конструкции
    • Без гарантии

    6.Tacklife SC-L01 Лазерный уровень Лучший лазерный уровень для развешивания картин

    Tacklife SC-L01 — это лазерный уровень, который дает вам большую отдачу от вложенных средств. Он не только доступен по цене, но и очень прочен с радиусом обзора до 50 футов. Лазер имеет точность до 1/9 дюйма на расстоянии 30 футов. Луч хорошо виден даже на максимальном расстоянии. А самовыравнивается в пределах 4 градусов. Более того, уровень можно установить разными способами. Вы можете прикрепить его к большинству обычных штативов или использовать его магнитное крепление, чтобы прикрепить устройство к металлической поверхности.Однако у него всего 12 часов автономной работы, тогда как другие модели обычно работают от 15 до 20 часов. Кроме того, на улице при дневном свете лазер не так заметен.

    Плюсы:

    • Самовыравнивающийся элемент
    • Доступный
    • Максимальная дальность 50 футов

    Минусы:

    • Малое время автономной работы (в сравнении)
    • Не очень заметна на улице при дневном свете

    7.Лазерный уровень BLACK + DECKER (BDL220S) Лучший сверхмощный лазерный уровень

    Иногда все, что вам нужно, — это сверхмощный лазерный уровень, особенно если вам нужен уровень, который прослужит долго. Лазерный уровень BLACK + DECKER BDL220S предназначен для крепления на стене. Это 360-градусный уровень, который может проецировать лазер под любым углом. Таким образом, это не только вертикальный / горизонтальный уровень, но и его можно использовать во всех ситуациях. Он поставляется с двумя очень большими пузырьковыми пузырьками с подсветкой, чтобы обеспечить высочайший уровень видимости и точности.

    Вы можете использовать его для домашних задач, таких как установка карнизов, передача зеркал и развешивание картин на лестничных клетках. Это устройство производит лазер класса II, который считается безопасным для повседневного использования. В комплект поставки входят лазерный уровень, две батарейки АА и аксессуар для крепления к стене. В качестве подтверждения качества, с которым изготовлен этот продукт, производители предлагают всем покупателям двухлетнюю гарантию.

    Плюсы:

    • Может излучать лазерный луч под любым углом
    • Высокоточный лазерный уровень
    • Поставляется с двухлетней гарантией

    Минусы:

    • Он должен быть постоянно прикреплен к стене
    • Циферблат трудно использовать
    • Не надежен для обеспечения уровней для углов

    8.Bosch GLL 1P Комбинированный точечный и линейный лазерный уровень

    Если вам нужна максимальная точность, то лазерный уровень Bosch GLL 1P — это то, что вам нужно. Этот лазер позволяет вам отмечать одну точку на любой поверхности, что идеально подходит для проектов, где вам нужно точно разместить гвозди или шурупы. GLL 1P может быть установлен на различных поверхностях благодаря универсальному креплению. GLL 1P может не только работать как точечный, но и как линейный лазер. Диапазон точек составляет 65 футов, в то время как диапазон линий ограничен 16 футами.Это, безусловно, удобный инструмент для выполнения основных задач по выравниванию и выравниванию. Также не помешает то, что он легко помещается в кармане. И точность составляет до 3/16 дюйма на 33 футах. Магнитное крепление немного слабоватое. А лазерный уровень немного дороже по сравнению с другими моделями.

    Плюсы:

    • Комбинированный точечный и линейный лазерный уровень
    • Универсальное крепление
    • Портативный

    Минусы:

    • Ограниченный диапазон (всего 16 футов)
    • Дорого
    • Магнитное крепление слабовато

    9.Bosch GLL 55 Самонивелирующийся поперечный лазерный нивелир Лучший лазерный уровень для полов

    Bosch GLL55 — это самонивелирующийся лазер с перекрестными линиями, который имеет максимальную видимость до 50 футов и точность 1/8 дюйма на 33 футах. Он проецирует горизонтальные и вертикальные линии вместе (поперечные линии) или независимо. Система Smart Pendulum позволяет устройству самовыравниваться, а также автоматически определять, когда оно находится вне уровня. Маятниковая фиксация гарантирует, что вам не потребуется повторная калибровка после транспортировки инструмента.Кроме того, GL55 имеет степень защиты IP54, что означает, что он может противостоять определенным условиям рабочей площадки, таким как дождь или пыль. Лазерный уровень поставляется с магнитным L-образным креплением и футляром. Однако его нельзя использовать с ресивером. Лазер не виден на улице. А выключатель питания немного жесткий, что затрудняет использование и может привести к тому, что вы будете толкать уровень.

    Плюсы:

    • Умная маятниковая система
    • Рейтинг IP54
    • Поставляется с футляром и магнитным L-образным креплением

    Минусы:

    • Не может использоваться с приемником
    • Не подходит для использования на открытом воздухе
    • Выключатель питания немного жесткий

    10.Самовыравнивающийся лазерный луч с углом обзора 360 градусов и головкой молотка

    Для проецирования на 360 градусов этот лазерный уровень от Hammerhead является одним из лучших на рынке. И это даже не будет стоить вам руки и ноги. Устройство оснащено 2 отдельными лазерами, которые обеспечивают круговое покрытие для выравнивания на протяжении 60 футов в диаметре. Есть три режима лазерной линии — нивелир, отвес и поперечная линия. Лазер имеет точность до 1/8 дюйма на расстоянии 30 футов. И у него есть способность самовыравнивания, которая активируется в пределах 4 градусов уровня.Также есть светодиодный индикатор, который загорается красным, когда устройство находится за пределами диапазона самовыравнивания. Тем не менее, в отличие от других моделей с аналогичной ценой, у него нет шкалы микронастройки. В комплекте нет штатива. И лазер плохо виден в ярко освещенных местах (например, в хорошо освещенном офисе).

    Плюсы:

    • Самовыравнивающийся
    • 360-градусное проецирование на расстояние до 60 футов
    • Простота использования

    Минусы:

    • Лазер не так заметен в ярко освещенных помещениях
    • Без шкалы микронастройки
    • Без штатива

    Как выбрать лучшие лазерные уровни: полное руководство по покупке

    Выбрать лазерный уровень непросто.В конце концов, не все они созданы равными. Некоторые специально разработаны для выполнения только определенных функций. Хотя все эти модели являются полезными инструментами для выравнивания, вам все же необходимо учесть ряд факторов, прежде чем сделать окончательный выбор. Вот почему мы создали это руководство по покупкам, чтобы помочь вам определить, какой лазерный уровень подходит для вашего проекта.

    Типы лазерных уровней

    Есть три различных типа лазерных уровней. Каждый тип работает по-своему и используется для разных приложений.

    Точечные лазеры

    Лазерный уровень с фиксированной точкой, также известный как точечный лазерный уровень, является основным видом лазерного уровня. Обычно он используется для проектов по благоустройству дома, таких как HVAC, электромонтажные работы и установка сантехники. Этот инструмент используется для создания светового пятна на поверхности, которое можно перемещать из одной точки в другую, просто перемещая головку инструмента. Цифровой уровень Hammerhead 24 ″ с лазером — это точечный лазер.

    Линейные лазерные нивелиры

    Лазерный уровень этого типа проецирует горизонтальные и вертикальные поперечные линии, позволяя выравнивать как горизонтальные, так и вертикальные плоскости.Лазерные уровни этого типа, такие как Qooltek Multipurpose Laser Level и Johnson Level and Tool 40-0921, обычно используются при установке шкафов или плиток и для основных задач выравнивания.

    Ротационные лазерные нивелиры

    На больших площадках или сложных проектах, где вам нужно копать или застраивать большую площадь, ротационный лазерный уровень — идеальный инструмент. Он стреляет горизонтальным или вертикальным лучом по полному кругу на 360 градусов, как самонивелирующийся лазерный луч на 360 градусов с перекрестной линией Hammerhead.Этот тип лазерного уровня обычно используется для укладки или выравнивания фундамента и при установке подвесных потолков.

    Какая дальность действия лазерного луча?

    Эффективность лазерного уровня зависит от дальности его луча. Вы должны убедиться, что луч достигает поверхности в пределах пространства, которое вы собираетесь выровнять. Если поверхность выходит за пределы диапазона луча, точность теряется. Например, лазерный уровень Tacklife SC-L01 имеет визуальный диапазон 50 футов.

    Насколько яркий лазер?

    Яркий свет в помещении или даже на улице может повлиять на видимость лазерного луча.Вы должны убедиться, что выбранный вами лазерный уровень имеет луч большой силы и видимости. Как правило, для использования в помещении достаточно красного луча. Однако для использования на открытом воздухе вы можете выбрать один с зеленым лучом, потому что он более заметен. Отличный вариант — DeWalt DW089LG.

    Какие еще факторы мне следует учитывать?

    Вам понадобится лазерный уровень с длительным сроком службы батареи. Некоторые лазерные нивелиры работают от батареек AA, например, Bosch GLL 1P Combination Point и Line Laser Level.Другие используют перезаряжаемые батареи, такие как DeWalt DW089LG. Хотя вы, вероятно, не будете использовать лазерный нивелир в течение 20 часов подряд, время автономной работы поможет вам спланировать работу заранее и убедиться, что вы не останетесь без инструментов посреди работы. Самовыравнивающийся трехлучевой линейный лазер DeWalt DW089K, например, может работать в течение 15 часов без перерыва.

    Долговечность также является важным фактором, который необходимо учитывать. Некоторые модели имеют прочную конструкцию, например, 24-дюймовый цифровой уровень Hammerhead с лазером. Кроме того, необходимо проверить возможность установки лазерного уровня.Некоторые модели имеют несколько вариантов монтажа, в то время как другие могут быть установлены только с помощью магнита, для чего требуются железные поверхности. А еще есть такие, как компактный самонивелирующийся поперечный лазер Hammerhead, который поставляется с зажимом, позволяющим устанавливать его на различные поверхности.
