Установка и подключение накопительного водонагревателя – схема и видео

Правильная установка водонагревателя в квартире или частном доме – универсальное решения обеспечить бесперебойное горячее водоснабжения. Условие особенно актуально для жителей многоквартирных домов, где периодически происходит отключение подачи горячей воды (сезонная опрессовка труб, профилактика, диагностика, ремонт и т.д.).

В одной из статей мы вели разговор об устройстве и выборе электрического водонагревателя.



Итак, выбор сделан, отметены все предложения об установке нагревателя воды «мастерами» за космические цены и решено устанавливать бойлер самостоятельно. Ничего сверхъестественного в подключении нет, но потребуется некоторый инструмент и внимание.

Установка накопительного водонагревателя своими руками

Прежде чем приступить к монтажу, рекомендуется определиться с несущей способностью стены, где будет установлено нагревательное устройство. Выдержит ли? Все-таки вес будет немаленький. Если есть сомнения в прочности стены, то можно соорудить поддерживающую подставку или какие-либо дополнительные кронштейны под прибор.

Поскольку регулировать температуру моментально необходимости не будет, то удаленность от точки использования в нашем случае мы не рассматриваем – устанавливаем бойлер где нам удобно.

В остальном, все тоже самое, что и в случае с проточным водонагревателем: сверлим отверстия, вбиваем дюбеля и крепим водонагреватель.

Установка и подключение накопительного водонагревателя к водопроводу и электросети

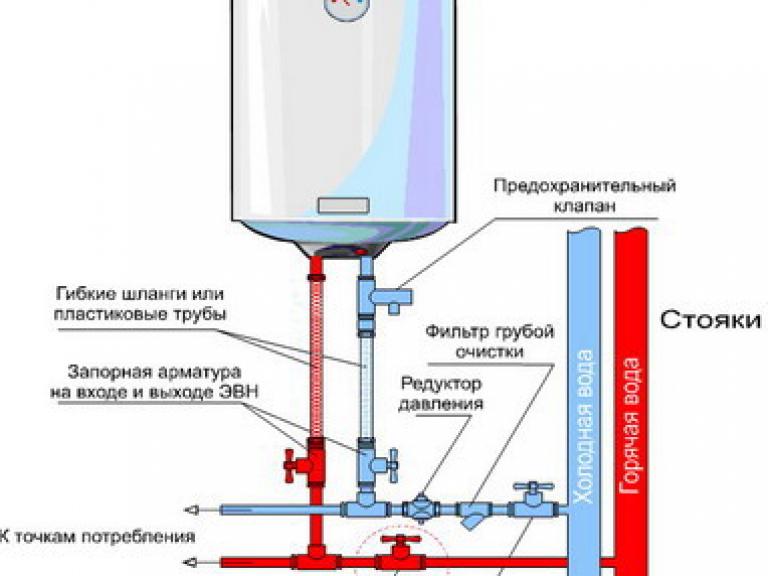

Подключение накопительного водонагревателя к водопроводу - схема

Установка накопительного водонагревателя требует более основательного подхода. К тому же, он позволяет использовать горячую воду из прибора во всей квартире.

Схема устройства накопительного водонагревателя

Схема устройства накопительного водонагревателяНа схеме мы видим типовое подключение водонагревателя (накопительного) к водопроводу.

Обозначения «горячая вода» и «холодная вода» - это «стояки» - две трубы, проходящие через все квартиры подъезда и снабжающие их водой (холодной и горячей).

1-2 – водопроводные краны. Они перекрывают или открывают циркуляцию воды в бак и обратно из водонагревателя. Когда прибор работает, то краны открывают, не используется - то, естественно, закрывают.

3-4 – вводные в квартиру водопроводные краны. Они необходимы для перекрытия подачи воды в квартиру.

5 – один из важных элементов – обратный клапан. Необходим для защиты ТЭНа электроводонагревателя от перегрева (в случае отключения холодной воды бак водонагревателя не остался без воды и не перегорят его ТЭНы).

Для понимания обратимся к устройству накопительного водонагревателя, принцип таков: подача воды осуществляется снизу. А если вдруг подачу воды неожиданно отключают - вся она устремится в уже пустой стояк с холодной водой, ТЭНы станут нагревать воздух и просто перегорят. Обратный клапан предназначен для предотвращения подобной аварии.

В комплектацию любого хорошего накопительного водонагревателя входит такое защитное устройство. Будьте внимательны при проверке комплектации!

6 - сливной вентиль - кран, который предназначен для опустошения бака накопителя водонагревателя. По понятным причинам, такой кран должен быть предусмотрен при монтаже водонагревательного прибора: перед демонтажем (в случае необходимости) водонагревателя он позволит слить всю воду из резервуара. Ведь, в зависимости от емкости водонагревателя, в баке может находится 100-150 литров воды….

Внимание на схему: следует обязательно располагать кран для слива воды выше обратного клапана. В противном случае опустошить бак вам не удастся - вода просто не будет вытекать из емкости.

Как использовать краны водонагревателя (закрытие и открытие)

Краны обозначенные на схеме цифрами «1» и «2» понадобятся для отключения воды в то время, когда электронагреватель не используется. Например, если нам понадобилось снять последний.

Краны обозначенные на схеме цифрами «3» и «4» имеются в любой квартире подключенной к центральному водопроводу, расположены после стояков, ведь воду нам перекрывать приходится иногда по различным причинам.

Обратим внимание на кран «4» - он перекрывает циркуляцию горячей воды между квартирой и стояком во время работы устройства. Если кран не перекрыть, то горячей водой из нашего водонагревателя смогут пользоваться все жители подъезда – вода пойдет в стояк.

Главное правило использования - если горячая вода поставляется городской котельной, водонагреватель находится в выключенном режиме - «1» и «2» краны закрыты, а «3» и «4» соответственно открыты. Если котельная «встает» на профилактику и горячую воду отключают, подключаем наше устройство к сети 220В, открываем краны «1» и «2», а кран «4» - закрываем.

Схема подключения накопительного водонагревателя к открытой емкости

В частных домах, коттеджах или на даче, где нет централизованного водоснабжения (или по другим причинам) используют накопительные баки для воды, которые, как правило, располагаются на крыше. Это не является ограничением для использования водонагревателя. Единственное, расстояние от прибора до емкости должно быть не менее 2-х м, и если в водопроводе давление более 6 бар, то нужно обязательно установить редуктор (на входе, перед бойлером) для снижения давления.

В зависимости от удаленности от верхней точки бойлера или насосной станции применяют разные схемы подключения.

Схема подключения если высота между водонагревателем и емкостью для воды менее 2-х метров

Схема подключения накопительного водонагревателя ниже 2 м

Схема подключения если высота между бойлером и накопительным баком для воды более 2-х метров

Схема подключения накопительного водонагревателя выше 2 м

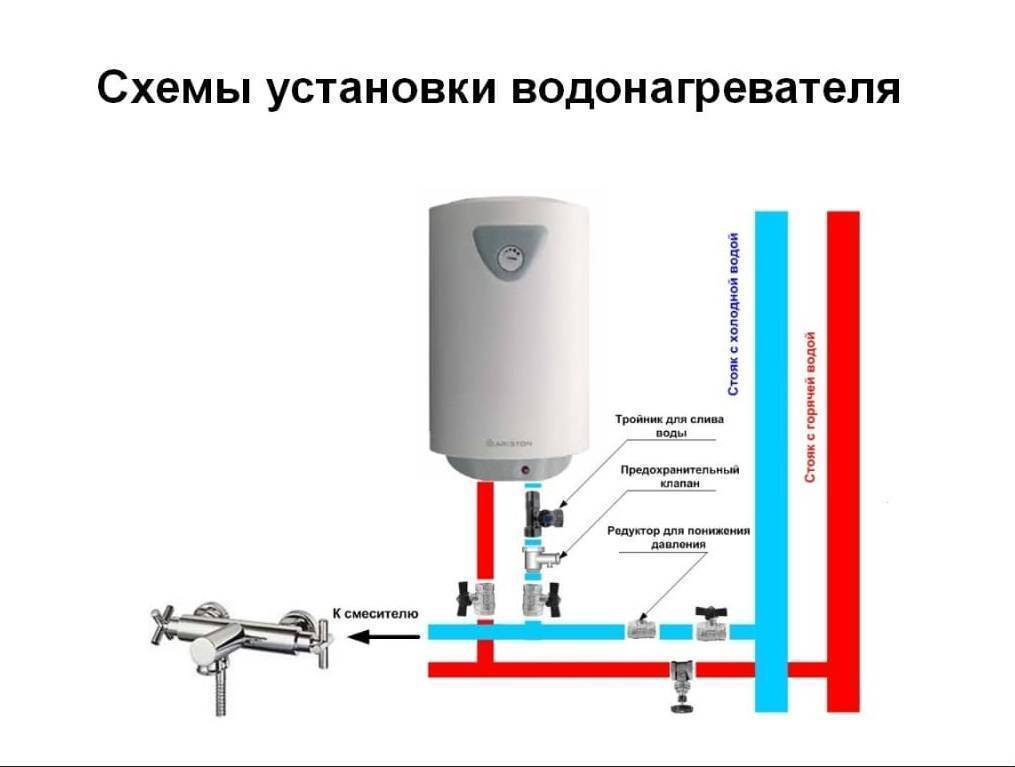

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Схема установки водонагревателя с подключением к стоякам горячего и холодного водоснабжения

Как установить водонагреватель накопительный электрический - видео

Подключение водонагревателя к электросети

Так как для работы водонагревателя требуется подключение к сети в 220В и обязательное заземление, то наилучшим вариантом будет подключение к имеющейся розетке для стиральной машины – через вилку (конечно, при условии, что эта розетка проведена по отдельной линии с соблюдение правил).

Если в квартире отсутствует такая розетка, то лучше всего будет обратиться к электрикам за квалифицированной помощью в прокладке электропроводки. Причин тому несколько.

  • Первое, работа с электропроводкой требует определенных навыков и знаний и в случае несоблюдения определенных моментов при монтаже, грозит поражением током или выходом из строя электроприборов.
  • Второе, вам будет с кого спросить за некачественную работу. Конечно, если вы заключили договор с подрядной организацией.
  • Ну и наконец, не будет проблем с тем, какой провод выбрать, какие автоматы поставить.

Возможно, это подтолкнет вас на проведение ревизии электропроводки во всей квартире.

Ну и в заключении, хотел бы пожелать приятных водных процедур.

Установка электрического накопительного водонагревателя своими руками: схемы подключения

Накопительный водонагреватель - отличное решение для любой квартиры или дома. Такие типы водонагревателей отличаются особой популярностью прежде всего из-за легкости их монтажа и эксплуатации. О том как правильно установить и подключить электрический водонагреватель накопительного типа узнаем далее.

Оглавление:

  1. Установка водонагревателя в частном доме своими руками: выбор места монтажа
  2. Установка водонагревателя накопительного своими руками
  3. Установка водонагревателя в ванной комнате своими руками: подключение прибора
  4. Установка водонагревателя “Аристон” своими руками: подключение к электричеству
  5. Установка проточного водонагревателя своими руками
  6. Установка газового водонагревателя своими руками

Установка водонагревателя в частном доме своими руками: выбор места монтажа

Перед началом работы по установке водонагревателя, необходимо определить место, где будет располагаться прибор. Для того, чтобы сэкономить место в помещении, водонагреватели рекомендуется подвешивать на стену. Место выполнения монтажных работ определяют индивидуальные особенности помещения, материал стен, вес самого прибора и т.д.

Водонагреватель объемом до тридцати литров устанавливается практически на любой стене, за исключением гипсокартонной перегородки. Для фиксации такого бойлера используют пластиковые дюбеля.

Если объем водонагревателя больше пятидесяти литров, его фиксация предполагает более серьезный подход. Прежде всего, определите материал, из которого выполнена стена. Рекомендуется устанавливать такие бойлеры на кирпичные, бетонные, каменные или шлакоблочные стены. Для фиксации нагревателя в данном случае, необходимо запастись распорными анкерными болтами.

Анкера, на которых имеется крючок отличается удобством в эксплуатации. Такие фиксаторы сначала устанавливаются во внутрь стены, а затем на них навешивается водонагреватель. Если вес бойлера внушительный, то дополнительно требуется установить анкерные болты. Они бывают разных видов, использование того или иного варианта анкерных болтов определяется типом самого водонагревателя и материалом, из которого сооружены стены.

Выбирая место для установки водонагревателя своими руками также учтите тот факт, что в помещении всегда должна присутствовать плюсовая температура. Замерзание воды в водонагревателе недопустимо. Кроме того, бойлер должен находится вблизи точек подачи и разбора воды. Длина водопроводных труб должна иметь минимальную длину.

Не устанавливайте водонагреватель в труднодоступных местах. Он должен всегда находится рядом с водопроводной арматурой и холодной водой. Кроме того, при необходимости у вас должна быть возможность легкого подхода к прибору для осуществления его ремонта, обслуживания и выполнения демонтажных работ.

Обратите внимание на стены, достаточно ли они прочные для того, чтобы выдержать вес не только прибора, но и воды, которая будет постоянно в нем находиться.

Установка водонагревателя накопительного своими руками

После того как место для монтажа прибора выбрано, остается определиться со способом крепления и установить водонагреватель на стену. Существует несколько схем фиксации водонагревателей на стене. Для каждого прибора, рекомендуемый способ его крепления описан в инструкции. Поэтому, перед началом работы прежде всего ознакомьтесь с ней. В качестве фиксирующих деталей используют различные шурупы и дюбеля, которые подходят для стен, выполненных из бетона, различных видов кирпича и камня. В комплектации с некоторыми моделями водонагревателей также идет дополнительная планка.

Учтите, что тип крепежных элементов для установки водонагревателя определяется прежде всего материалом стен. Л-образные шурупы подходят для деревянных, бетонных или кирпичных стен. Минимальное значение диаметра шурупа составляет 1 см, а дюбелей 1,2 см. Оптимальное значение длины шурупов составляет 6-8 см.

Если стена в помещении выполнена из бетона, рекомендуем воспользоваться распорным анкером, который отлично удержит водонагреватель. Для фиксации опорных планок бойлеров используют шурупы, диаметром 0,8 см, длиной минимум в 6 см.

Перед началом установки опорной планки, приложите ее к стене, проверьте ровность с помощью уровня, далее просверлите отверстия под нее, только после этого зафиксируйте планку.

Если в комплектации с водонагревателем идут кронштейны, то особо внимательно устанавливайте проушины, которые должны точно совпасть с крюками. При сверлении кирпича старайтесь не попадать в швы между ними, так как раствор не способен удержать прибор. Для сверления бетонных стен используйте только острые сверла, в противном случае, отверстие может получится неровным.

Если стена для монтажа бойлера достаточно непрочная, то рекомендуется установить его на металлическую раму. На ней должны фиксироваться крюки, которые будут удерживать водонагреватель.

Устанавливая водонагреватель строго придерживайтесь инструкции от производителя по поводу используемых крепежей. Расположение вертикальных и горизонтальных патрубков подбирается строго под модель. После монтажа прибора, он должен крепко фиксироваться на стене, не передвигаясь на ней.

Установка водонагревателя в ванной комнате своими руками: подключение прибора

Монтаж водонагревателя в квартире чаще всего выполняется на задней от туалета стене. В данном месте прибор не мешает хозяевам, и не занимает много места. Выполняя врезку от двух труб с холодной и горячей водой, необходимо предварительно установить запорные механизмы. Они, в любой момент помогут перекрыть воду. С помощью перекрытия кранов, удается с легкостью заменить или отремонтировать бойлер. Водопроводная труба с холодной водой снабжает устройство водой, а труба с горячей водой, выводит воду для подачи.

Рекомендуется также произвести установку обратного клапана предохранителя, который обезопасит работу прибора при возникновении экстренных ситуаций. При наличии слишком высокого давления в водопроводной системе, одна часть трубы подсоединяется к клапану, а вторая к системе слива.

Таким образом, удается обеспечить использование как централизованного горячего водоснабжения, так и накопительного водонагревателя. После установки и подключение водонагревателя к системе водопровода, сначала перекрываются запорные краны, которые подводят горячую воду, а открываются краны подачи холодной воды. Для того, чтобы из прибора вышел воздух, во время его наполнения, откройте кран, из которого в дальнейшем будет подаваться горячая вода.

Выполнение правильной обвязки нагревателя, позволяет выполнить слив воды, без демонтажа прибора. Кроме того, для отсоединения такого водонагревателя, достаточно всего лишь слить воду и открутить несколько крепежей.

Установка водонагревателя термекс своими руками видео:

Выполняя гидравлическое подключение, обратите внимание на:

1. Расположение водонагревателя максимально близко к месту применения горячей воды. Таким образом, удается сократить тепловые потери в трубах подачи воды. Если разводка все же получается длинной, то трубы подачи горячей воды рекомендуется дополнительно теплоизолировать.

2. Запрещается эксплуатация водонагревателя без установки предохранительных клапанов.

3. Если монтаж прибора осуществляется в месте отсутствия системы водоснабжения, то подача воды в водонагреватель выполняется вспомогательной емкостью и установленным в ней насосом. Расположение емкости подбирается таким образом, чтобы она была установлена на расстоянии минимум в 200 см выше, чем водонагреватель.

Установка водонагревателя “Аристон” своими руками: подключение к электричеству

Следующий, не менее важный этап монтажа водонагревателя - соединение его с электрической сетью. Прежде всего, перед началом работы, необходимо установить специальную розетку, на которой имеется защита от воды. Кроме того, обязательным является наличие клемм заземления, и влагонедоступность розетки.

Подводящие линии электроснабжения дополнительно оборудуют устройством защитного отключения, которое в случае перенапряжения, автоматически выключает прибор. Также необходимо позаботиться о монтаже автоматического выключателя. Он защищает водонагреватель от короткого замыкания или перегрузки электрической сети. Устройство защитного отключения, также предотвращает поражение человека электрическим током, при работе с прибором.

После выполнения подключения водонагревателя к электричеству, проверьте его работоспособность. Учтите, что при включении нагревателя, он должен быть полностью заполнен водой.

Кроме того, установка водонагревателя подразумевает использование дополнительного оборудования, которое обеспечит корректную и долгосрочную работу прибора. Первый и один из важных вспомогательных компонентов для улучшения работы водонагревателя - фильтр очистки воды. С помощью данного устройства удается очистить воду от мелких частиц песка, ржавчины, различных волокон. Таким образом, удается предотвратить коррозию прибора и его загрязнение.

С помощью сливного вентиля удается облегчить ремонт и доступ к водонагревателю. Для того, чтобы сгладить воздействие давления на прибор, рекомендуется оборудовать его редуктором давления. Данный прибор способен предотвратить разного рода гидроудары. Установка насоса позволяет обеспечить равномерный и постоянный поток воды из водонагревателя. Регуляторы - обеспечивают снижение расхода воды при использовании водонагревателя. Таким образом, удается сэкономить как воду, так и электричество, потраченное на ее нагрев.

Установка проточного водонагревателя своими руками

Изначально определите место монтажа прибора. Для этого, руководствуйтесь такими принципами:

  • на прибор не должны попадать брызги воды от раковины или от душа;
  • устройство должно легко включаться и выключаться;
  • прибор не должен мешать использованию другого сантехнического оборудования;
  • подводка воды и электричества должна выполняться легко и без особых затрат;
  • рекомендуется устанавливать прибор непосредственно рядом с точкой выхода горячей воды.

После определения места выполнения монтажных работ следует карандашом обозначить места установки крепежей от бойлера. Для этих целей рекомендуется использовать уровень. Способ установки бойлера определяется индивидуально, перед началом монтажных работ, обязательно изучите инструкцию от производителя.

Тип крепежей и дюбелей определяется индивидуально и зависит от прочности стены и материала, из которого она выполнена.

Установка проточного водонагревателя своими руками видео:

Далее следует подключить водонагреватель к системе водопровода. Существует два способа выполнения этого процесса.

Первый и более легкий вариант. Возьмите шланг от душа и открутите на нем ручку. Соедините шланг с местом для входа горячей воды в водонагревателе. Установка рычага в положение душа позволяет использовать горячую воду, а в положение крана - холодную. Данный метод актуален в том случае, если применение бойлера будет периодическим, только на время отключения централизованного водоснабжения горячей водой.

Второй вариант - более удобный, но сложный в исполнении. Подключите водонагреватель к отводу, для стиральной машины. Для этих целей потребуется наличие тройника, фум ленты, крана. С помощью крана удается регулировать напор и температуру подачи воды из прибора. Для монтажа системы подачи горячей воды используйте трубы, выполненные из металла или пластика. С их помощью устанавливается гибкая подводка. Для фиксации трубопровода на стенах, воспользуйтесь скобами.

Установка газового водонагревателя своими руками

Прежде всего, установка водонагревателя газового типа предполагает получение разрешения на выполнения такого рода работ. Дальше следует соблюдать правила, изложенные в СНиПе.

Выберите место для выполнения монтажных работ. Газовый водонагреватель должен быть установлен в помещении с оборудованной вытяжкой и дымоходом. Кроме того, к самому прибору должен быть неограниченный доступ.

При наличии в помещении камина или дымохода, вытяжка устанавливается непосредственно в них. В противном случае, необходимо проделать в потолке и крыше отверстие для установки трубы из асбеста. Для декорации вытяжки, установите на трубу специальную накладку.

Старайтесь устанавливать вытяжку на стене, выполненной из материалов с низким уровнем горючести. Под ранее установленной вытяжной трубой устанавливается газовая колонка. Для ее фиксации используйте крепежи, рекомендованные производителем в инструкции. Для того, чтобы зафиксировать колонку ровно, воспользуйтесь уровнем.

Для подключения газа, потребуется наличие тройника. Он врезается в газовую трубу, которая предварительно отключается от газоснабжения. Труба фиксируется на колонке фитингами и накладными гайками. Следите за прочностью крепления.

Такой же тройник, как и для газа, устанавливается в систему водопровода. По такому же принципу водонагреватель соединяется с водопроводными трубами. Для регулировки давления установите специальные краны. Кроме того, следует установить два фильтра на солевой и на магниевой основе.

Установка водонагревателя своими руками видео:

Ванная своими руками — ТаВанная.ру Инструкция самостоятельной установки водонагревателей - Ванная своими руками

Установка водонагревателя своими руками проста. Имея схемы и инструкцию произвести монтаж самостоятельно можно за полтора часа. По сути, схема подключения идентична для всех водонагревателей. В результате установки вашей семье станет намного комфортнее. Даже мытье посуды будет доставлять удовольствие. Особенно в холодную пору года.

Содержание статьи

  • 1 Какими могут быть водонагреватели
  • 2 Куда монтировать
  • 3 Установка электроводонагревателя проточного типа
  • 4 Монтаж нагревателя накопительного типа

Какими могут быть водонагреватели

Правильная схема подключения водонагревателя

Их делят на накопительные и проточные.

  1. Проточные. Такие устройства пропускают через себя воду, в результате чего она нагревается 30-60 секунд. Применяется такой тип нагревателей при необходимости получить быстро горячую воду в достаточно большом количестве. Их размеры компактные, в результате чего с местом выбора их установки проблем не возникает. Проточный тип имеет серьезный недостаток — потребность в большой мощности. Чтобы обеспечить нормальную струю горячей воды, нагреватель должен иметь мощность в 6 кВт. Платить за его работу в доме придется много.
  2. Накопительные. Выполнены в виде большого бака, внутри которого происходит нагрев воды. Уровень потребления электроэнергии значительно ниже, потому устанавливать их в домах и квартирах намного практичнее. Этот водонагреватель обеспечит горячей водой все семейство. В зависимости от численности членов семьи, следует выбирать баки от 50 до 150 литров. Так, 150 литров — это оптимальный объем для семьи из четырех человек.

Сейчас многие отдают предпочтение электрическим или газовым нагревателям. Газовые работают от трубы, подающей в дом газ. Разумеется, при возможности лучше осуществлять именно установку такого нагревателя, поскольку оплата за газ значительно ниже, нежели за электроэнергию. Подключать его должны лишь специалисты. Своими руками браться за работу ни в коем случае нельзя.

Учитывая все плюсы и минусы, а также особенности установки, многие отдают предпочтение именно электрическим моделям. Установить их своими руками достаточно просто. При этом схема не сложная, и все сделать правильно не составит труда. Но перед тем как установить водонагреватель, следует выбрать место.

Куда монтировать

Наиболее распространенное решение — это туалет, непосредственно над бачком унитаза. При совмещенном санузле также лучше монтировать над унитазом, поскольку в ванной он будет мешать. Важно учесть, если нагреватель имеет объем от 100 литров, тогда установку можно производить только на несущую стену. При этом применять следует лишь анкерные болты для крепления.

Учтите расстояние бака до выходных кранов. Чем оно меньше, тем проще вам будет устанавливать. Более того, это минимизирует потери тепла при подаче горячей воды от нагревателя к кранам в ванной или на кухне. Что касается высоты, то тут уже ориентируйтесь сами на особенности помещения и ваш рост. В любом случае, вам должно быть комфортно добираться до регулятора температуры.

Установка электроводонагревателя проточного типа

Схема монтажа водонагревателя, с описанием всех элементов

Монтаж данного типа нагревателя воды может быть выполнен стационарно и временно. Оба способа осуществить правильно своими руками можно без проблем.

  1. Временный монтаж. Его делают при помощи шланга от душа, который при подаче горячей воды его можно перекрыть. Очень важно, чтобы холодная вода при этом была подведена. Потому в трубу, которая подает холодную воду, врезают тройник, ставят запорную арматуру и соединяют с нагревателем при помощи гибкого шланга. Потом открывается холодная вода и вывод подогретой воды, в результате чего образуется поток воды нужной температуры.
  2. Стационарный монтаж. При таком способе идет параллельный забор и подача подогретой воды. Тут потребуется два тройника. Их врезают в трубу с горячей и холодной водой. Устанавливаются краны, герметизируются. Потому идет соединение трубы с холодной водок, которая обозначена синим, и вводов на нагреватель. Вывод подогретой воды при помощи шланга или трубы соединяют с запорным краном горячей воды. Обязательно следует проверить, насколько герметично установлен смеситель и кран. После этого устройство подключают в сеть, и идет подача воды. Не забывайте перекрыть стоят горячей воды. В противном случае вся подогретая жидкость отправится в кран к вашим соседям.

Монтаж нагревателя накопительного типа

Подробная схема установки, с помощью которой, его можно установить своими руками

  1. Для начала его следует закрепить на стене. Для этого следует взять анкеры с длиной 100 миллиметров и диаметром 10 миллиметров. Он рассчитан на выдержку 300 килограммов, потому даже ваш бак на 150 литров они выдержат без проблем.
  2. Надеемся, все умеют орудовать рулеткой и карандашом, чтобы отметить места для сверления отверстий под анкеры и дюбели. Потому делайте это, сверлите входы для креплений и устанавливайте на стену свой водонагреватель. Хотя своими руками установить на стене устройство не сложно, лучше заручиться помощью товарища. Все же бак далеко не легкий, а поднять и повесить его на стену — проблематичная задача для одного человека.
  3. Подготовьте заранее выводы для воды. Желательно, чтобы это были металлопластиковые трубы, поскольку из металлических делать вывод намного сложнее. С помощью гибкого шланга соединяется ввод и выход с водонагревателя. Тут схема простая, ведь горячая вода помечается красным, а холодная — синим. Перепутать сложно. Кстати, использование гибких шлангов не потребует дополнительной герметизации, поскольку за это будут отвечать резиновые уплотнители.
  4. На вводе холодной воды в водонагреватель следует установить специальный клапан, который будет отвечать за сброс давления. Как правило, его предоставляют в комплекте с нагревателем. Даже если его нет, обязательно купите. Наличие клапана отвода давления обязательно.
  5. Перед запорным краном не лишним будет монтировать тройник, и подключить к нему кран. Это не обязательно, однако при техобслуживании с его помощью вам будет легче удалить всю воду из бака.
  6. Когда холодная вода подключена, следует соединить горячую воду. Соответствующий кран соединяют с выходом на нагревателе, который отмечен красным цветом. Ничего дополнительно делать не потребуется. Как видите, установка водонагревателя своими руками осуществляется довольно просто. Поскольку схема всегда примерно одинаковая, процесс установки не отнимает много времени и не требует серьезного опыта, навыков.
  7. Как только вы подключили водопровод, следует открыть кран холодной и горячей воды. Так вы выпустите воздух. Дождитесь, пока не пойдет вода. Также параллельно следите, нет ли где течей, не нарушена ли герметизация.
  8. Течи нет, воздух вышел из бака? Значит можно подключать питание. Осуществляется это через розетку или отдельно выведенный автоматический выключатель. На бойлере все клеммы обозначены:

  • L — это фаза и обычно является коричневым проводом;
  • N — ноль, обратный провод. Как правило, синего цвета;
  • Заземление — желтый или любой другой третий провод.

Их соединяют, подают напряжение. Если удалось установить все правильно, водонагреватель включит индикатор. Теперь установка водонагревателя своими руками почти завершена. Вам остается только настроить регулятор температуры и ждать, пока прогреется первая порция воды.

Учтите, ни в коем случае не включайте в работу водонагреватель, если бак не наполнился водой. Так ваш новенький бойлер быстро выйдет из строя. Это чревато коротким замыканиям и невозможности восстановить работу устройства. Будьте внимательны, не торопитесь. Хотя схема довольно проста, бдительность никто не отменял. Как вы поняли, водонагреватель вполне можно установить своими руками. Это дело не сложное, но требующее осторожности и соблюдения правил безопасности.

Если вы решили, что будете монтировать все именно своими руками, дабы выполнить работу правильно, перед вами обязательно должна быть схема и инструкция. Каждый производитель предлагает соответствующие документы к каждому бойлеру. Не торопитесь приступать к установке, даже если вы уверены в собственных силах и навыках. Почитайте инструкцию. Это займет немного времени, зато вы удостоверитесь, что каждый этап делаете верно, и не допустите ошибок, которые могут стоить вам новенького нагревателя для воды.

Установка и подключение водонагревателя своими руками

На рынке электрических водонагревателей накопительные модели (бойлеры) – вне конкуренции, поэтому о них и поговорим. Накопительные водонагреватели – это электроприборы, которые призваны в автоматическом режиме подогревать воду для бытовых нужд, до температуры 55-75 градусов. Одним словом такой прибор называется бойлером, и состоит он в принципе из 2 элементов – нагревательного электрического элемента и бака для воды. Но крепление (монтаж) разных моделей существенно отличается.



Чем накопительные водонагреватели лучше проточных?

Самое главное преимущество бойлеров перед проточными нагревателями – это простой монтаж, их можно вешать на стену в непосредственной близости от точек забора горячей воды. А так как в бойлере всегда (в зависимости от объема бака) находится запас горячей воды, то горячая вода всегда под рукой и не нужно долго ждать, пока она поступит в кран, как в случае с проточным нагревателем. Дело в том, что проточные нагреватели требуют выполнения гораздо более жестких условий для подключения и требований к месту размещения, и их монтаж следует доверять только специалистам.

Не всегда удается повесить их там, где хочется – а хочется всегда поближе к крану, чтобы не пришлось долго спускать из крана холодную воду, пока побежит горячая. А ведь это – и дополнительное время на ожидание, которое раздражает, и неэкономный расход ресурсов – питьевой воды и электроэнергии. Кроме того, накопительный водонагреватель совершенно не реагирует на перепады или недостаток давления в водопроводе, что очень важно для нормальной работы проточного водонагревателя. Вот почему неприхотливые накопительные водонагреватели традиционно остаются лидерами продаж, тем более, что их монтаж вполне можно осуществлять самостоятельно.



Основные недостатки накопительных водонагревателей.

На каком бы типе энергии не работал бойлер, у него всегда будут три недостатка:

  • Необходимый запас времени на нагрев воды при полном расходе горячей воды из бака. В зависимости от объема резервуара, может потребоваться час и больше, минимальное время – 20 минут. То есть, принять душ два человека друг за другом не смогут, придется выдержать паузу.
  • Внушительные размеры бака, который однозначно требует места.
  • В случае отключения нагрева вода в баке быстро начинает портиться, и перед началом использования ее нужно заменить, или же не отключать бак, тогда при нагреве все бактерии убиваются высокой температурой.



Как выбрать накопительный водонагреватель?

Три основных критериев выбора :

  1. Потребность семьи в горячей воде, она рассчитывается из нормы 40 литров в сутки на человека. Любители ванной должны знать, что для нее одноразово требуется 120 литров горячей воды.
  2. Потребляемая мощность и соответствие этой мощности домашней электросети,
  3. Наличие достаточного свободного места для размещения бака определенного размера. Следует помнить, что снаружи бойлер всегда больше, чем внутри – ведь обязательный утеплитель стенок придает объема.

Дополнительные критерии выбора:

  •  Есть ли в бойлере защитный выключатель, срабатывающий автоматом.
  • Есть ли защита от перегрева.
  • Бак для воды должен быть из нержавейки (пищевой или медицинской), внутренняя поверхность из биостеклофарфора предотвращает порчу воды.
  • Имеет ли медный нагревательный элемент защиту от коррозии в виде никелевого покрытия.
  • Материал для теплоизоляции должен быть экологичным.
  • Есть ли функция половинной мощности для экономии электричества.
  • Наличие в пределах досягаемости сервисных центров и гарантии от производителя.

Смотрите также – Как правильно подключить бойлер к электросети?
Итак, накопительный водонагреватель выбран, куплен и привезен домой. Каким образом происходит правильное подключение накопительного водонагревателя уже на месте? Конечно, это дело лучше доверить специалистам сантехникам, но в принципе, в этом нет ничего сложного и все можно сделать самостоятельно.

Прежде, чем подключать электронагреватель к системе водопровода и электросети, нужно хорошенько изучить его инструкцию и разобраться с его строением. В электрическом водонагревателе четыре основных элемента – бак для воды, анод в качестве нагревательного электроэлемента, предохранительный узел, препятствующий перемешиванию уже нагретой воды и поступающей холодной. Внизу бойлера есть предохранительный клапан для слива воды при избыточном давлении (перегреве).

Первым делом нужно проверить крепость стен, способны ли они выдержать всю массу наполненного водой бака, и из этого выбирать крепеж. Если стены слабые, лучше изначально выбирать напольные водонагреватели, хотя они работают медленнее, чем вертикальные навесные. Далее следует посмотреть, в каких местах расположена в баке подводка к водопроводу и как рационально обеспечить подключение, на какой высоте размещать бак.

Если у вас не центральный водопровод и холодная вода забирается из колодца или скважины, нужно перед входом в бак поставить отдельный фильтр. В комплект поставки он не входит, и покупать его нужно отдельно. Прежде, чем крепить водонагреватель, нужно позаботиться о том, куда будет стекать вода из него, возможно, придется установить поддон с дренажной трубкой для стока в канализацию.

Алгоритм подключения электрического водонагревателя

  1. Крепим бойлер к стене. Нагреватели больше 50 л можно вешать лишь на крепкие несущие стены. Крепление (покупается отдельно) привинчивается к стене мощными анкерными болтами. Сам бак вешается на крюки, для вертикальных моделей на 30-100 литров достаточно 2 крюков (на расстоянии 180 мм друг от друга), для горизонтальных на 50-200 литров – требуется 4 крюка.
  2. На патрубок, который отвечает за спуск лишней воды, нужно надеть предохранительный клапан, обеспечив при этом абсолютную герметичность с помощью фум-ленты или других средств. Закручивать клапан нужно аккуратно, не пережимая, чтобы его не сломать. Это обязательный элемент, потому что эксплуатация водонагревателя без предохранительного клапана строго запрещена.
  3. В случае необходимости присоединяем фильтр для воды.
  4. К водопроводу присоединять можно лишь с помощью гибких трубок, обычно это металлопластик или медные трубки.
  5. После подключения входной трубки так же монтируется выходная, идущая на кран горячей воды.
  6. Открывается кран, бак заполняется водой, при этом в смесителе нужно открыть кран горячей воды, пока из него не потечет вода (бак наполнен). Если водопровода нет, то водонагреватель нужно подключать к накопительной емкости, которая должна располагаться на высоте от 5 метров и выше.
  7. Когда входные и выходные трубки водопровода подключены и их герметичность проверена, пришло время подключить электропровода с точным соблюдением фазировки.
  8. Следующий этап – присоединение провода заземления, без которого эксплуатация бойлера также запрещена.
  9. Заканчивается установка водонагревателя своими руками закрытием защитной крышки, теперь можно включить нагреватель в электрическую сеть.



Особенности подключения проточного электрического водонагревателя

Как уже было сказано выше, водонагреватели такого типа очень требовательны к давлению в системе водопровода (оно должно быть ровным и на достаточном уровне, как в городских центральных водопроводах). Также они нуждаются в особой электропроводке. Скорее всего, понадобится подключать третью фазу. Чтобы разобраться во всех этих нюансах, нужно иметь соответствующее образование, потому что подключение проточного водонагревателя – задача только для профессионалов.

И самое главное, следует помнить, что проточный электрический нагреватель из-за большой скорости движения воды просто не способен нагревать воду больше, чем на 20 градусов. Таким образом, если на него будет подаваться ледяная вода из колодца или скважины, он будет не в состоянии нагреть ее даже до теплого состояния, не то что до горячего.



 Советы по правильной эксплуатации электрического водонагревателя

Помните о том, что вода из бойлера в принципе не пригодна для использования ее в пищу. Если вы счастливый обладатель двухфазного счетчика, то для экономии электричества включать нагрев можно лишь ночью. Производители рекомендуют ежегодно менять нагревательный элемент, хотя это можно делать и реже.

Во время эксплуатации желательно выставлять регулятор мощности до 80%, не больше. Если вы уезжаете из дома на несколько дней, бак следует освободить от воды и отключить от сети. Особенно это важно, если бак расположен в не отапливаемом помещении зимой. Если вода замерзнет, дорогостоящий электрический водонагреватель безнадежно выйдет из строя.

Смотрите также:

Как подключить водонагреватель накопительный на даче

Водонагреватель на современной даче не роскошь, а необходимый элемент комфорта. Как правило, магистрали водоснабжения на дачном участке не имеют постоянного и высокого давления. Часто магистраль не доведена до дома и обрывается на участке, обеспечивая только его полив. Это усложняет монтажные работы, особенно если они выполняются своими руками. Требует дополнительного оборудования.

Бойлер для дачи

Лучшим выбором для установки на даче будет накопительный водонагреватель, имеющий электрическое питание. По удобству эксплуатации проточный не может с ним конкурировать. Он:

  • нуждается в постоянном давлении;
  • нефункционален при отсутствии подачи в магистрали;
  • требует большей мощность электропроводки.

В бюджетном варианте проточный прибор имеет лишь одну точку раздачи. Накопительный нагреватель установить сложнее, чем проточный, но это компенсируется большей функциональностью. Меньшая требовательность к электропроводке позволяет выбрать устройство, литраж которого даст возможность:

  • вымыть посуду и постирать;
  • умыться и принять душ или ванну.

Этапы монтажа

Чтобы правильно установить нагреватель при монтаже своими руками работы следует проводить в определенной последовательности. Она включает следующие этапы:

  1. предварительная подготовка;
  2. выбор места, монтаж крепежей и установка прибора;
  3. подключение к водопроводу и проверка на герметичность;
  4. подсоединение к электросети.

Предварительная подготовка

Несмотря на относительную простоту монтажных работ и возможность их выполнения своими руками, установка накопительного водонагревателя на даче требует некоторой подготовки. Это:

  • подготовка водопровода, который при необходимости нужно довести до места размещения устройства;
  • проверка электросети на способность обеспечить прибор током необходимой мощности и ее модернизации в случае нужды;
  • приготовление нужных для монтажа наборов инструмента и перечня материалов.

Инструмент для монтажа и комплект материалов

Установить устройство своими руками правильно невозможно, не располагая набором необходимого рабочего инструмента. В такой комплект должны входить:

  • дрель с перфоратором, насадками и сверлами;
  • кусачки и пассатижи;
  • разводной и гаечный ключ;
  • плоская и крестообразная отвертки;
  • рулетка.

Среди расходных материалов должны быть анкера по числу кронштейнов, тройники, запорная арматура, трубы из металлопластика, соединительные шланги, лента фум или альтернативные материалы для герметизации соединений.

Дополнительная накопительная емкость

При отсутствии постоянного водоснабжения необходимого для бесперебойной работы прибора потребуется создать систему напорного поступления воды своими руками.

Схема установки становится сложнее и затратнее, но эффективно компенсирует отсутствие магистрали центрального водоснабжения.

Для наполнения бойлера устанавливается дополнительная накопительная емкость. Такой бак должен быть в несколько раз больше нагревателя и устанавливаться выше нагревательного прибора. Бак должен быть снабжен:

  • клапаном или отверстием для сброса лишнего давления;
  • отводной трубой для предотвращения перелива;
  • поплавковым клапаном для автоматического наполнения емкости;
  • краном для слива из емкости;
  • краном на выходном патрубке для перекрытия воды.

Бак соединяется с входным патрубком бойлера трубой из металлопластика или другого материала. На ней монтируется:

  • запорный кран, которым перекрывается поступление воды в бойлер;
  • выше его тройник для отвода на кран холодной воды.

Место для бойлера и его монтаж

Правильно выбранное место под накопительный нагреватель должно соответствовать требованиям инструкции, обеспечивать его устойчивое положение в течение длительного времени, нормальное функционирование без потери тепла, доступность для управления и обслуживания. С этой целью устройство размещают:

  • по возможности ближе к точке раздачи;
  • на несущей стене с достаточным уровнем прочности;
  • в месте, где панель управления доступна на расстоянии вытянутой руки;
  • так чтобы, бак, отводы от патрубков, запорная арматура, дополнительное оборудование были открыты для доступа в любое время.

Основным крепежным элементом на бетонной или кирпичной поверхности является анкер. Его размеры обычно указываются в инструкции. Количество крепежей зависит от числа кронштейнов водонагревателя. Перед установкой прибора:

  • осуществляется разметка места крепления;
  • высверливаются отверстия в нужном количестве;
  • устанавливаются анкера.

Высота установки определяется удобством эксплуатации и размерами помещения.

При слабой стене потребуется ее усиление. Как вариант монтируется металлическая конструкция, способная обеспечить устойчивость водонагревателя.

Подключение к водопроводу

При наличии водопроводной магистрали с высоким давлением схема подключения накопительного устройства на даче не отличается от подключения в квартире. Но чаще всего схема установки изменяется под особенности дачного водоснабжения, где приток происходит из заранее установленной водонапорной емкости. В этом случае подсоединение происходит в следующей последовательности:

  1. закрываются все краны до входного патрубка;
  2. на входном патрубке прибора ставится предохранительный клапан для сброса избыточного давления;
  3. через него бойлер подключается к трубе от напорной емкости.

После подключения своими руками необходимо проверить герметичность всех соединений. Для этой цели необходимо наполнить водой дополнительную емкость:

  • открыть кран горячей воды от нагревателя;
  • открыть краны и пустить воду в бойлер.

После появления воды из крана визуально осмотреть все соединения и убедиться в отсутствии утечки.

Включение в электросеть

Накопительный нагреватель не требует тока повышенной мощности. Большинство моделей потребляют до 2 кВт. Поэтому электросети с мощность в 3 – 4 кВт будет достаточно, а значит, устройство можно включать через обычную бытовую розетку. Но некоторые меры предосторожности следует соблюдать:

  • перед подключением прибор должен быть заземлен через специальную клемму;
  • розетка не должна служить источником питания для других бытовых электроприборов.

Установка накопительного водонагревателя и схемы его обвязки — ВикиСтрой

Размещение и механический монтаж

Хорошо известно, что электрический бойлер в напорной водопроводной системе абсолютно не чувствителен к разнице уровней между ним самим и точками водоразбора. И тем не менее, свои требования к высоте установки есть. Она должна быть не слишком большой, дабы не вносить излишние трудности в процесс закрепления бака, и в то же время не слишком низкой, чтобы не было ощутимого «хищения» пространства.

Учтите, что участок стены от 30 до 50 см сразу под бойлером должен быть свободен от коммуникаций и прочих стационарных предметов: здесь монтируется запорная арматура бака и прочие элементы его обвязки. Если бак установлен в кессон или нишу, либо его обвязка скрыта, предусмотрите наличие в фальшь-стене ревизионных дверец для прямого доступа к черновой сантехнике.

Еще одна небольшая тонкость: у большинства водонагревателей выводы располагаются сразу за блоком управления для менее заметной разводки коммуникаций. Поэтому высота установки бака должна быть такой, чтобы весь блок управления находился, в среднем, чуть ниже плеч.

Типовая схема обвязки

Сразу оговорим несколько простых правил сантехмонтажа в контексте установки бойлера. Прежде всего, нежелательно использование гибких соединительных трубок. Резьбовые отводы бака нужно сразу же поворачивать уголками к стене, а затем спускать по ней (или провести сквозь) с последующей установкой двух кранов. Для отвода горячей воды допускается использовать PP-R арматуру, например, резьбовой угловой переход с МРВ.

А вот на вводе холодной воды лучше упаковать на тефлоновый шнур бронзовый уголок «гайка-штуцер». Как и с поворотом горячего отвода, не забудьте предварительно посчитать витки, чтобы после упаковки уголки смотрели точно в стену. Металлическое соединение необходимо для установки группы безопасности, обычно она имеет две внутренние резьбы.

Дальше можно полностью переходить на пластиковые трубы. Сразу после того, как отводы бака поворачивают вниз, устанавливаются два шаровых крана в пластиковом корпусе. Еще лет десять назад запорной арматуре в этом месте не придавали большого значения, пока окончательно не утвердилось мнение, что бак должен обслуживаться как минимум раз в 2–3 года. Чтобы на это время все остальные точки водоразбора оставались работоспособными, нагреватель локализуется кранами. К слову, горячий кран явно необходим лишь при параллельной работе нагревательных приборов и для защиты от обратного перелива через смесители прямого действия.

Типовая схема обвязки накопительного водонагревателя: 1 — запорные вентили на входе водопровода; 2 — шаровые краны водонагревателя; 3 — группа безопасности; 4 — накопительный водонагреватель

Вот и всё: это простейшая схема подключения, которая может быть дополнена разве что элементарным фильтром механической очистки. Строго говоря, электрический бойлер может работать вообще без обвязки, с одной только группой безопасности. Но, как мы убедимся позже, дополнительная арматура делает использование водонагревателя гораздо более удобным.

Обвязка для сезонного использования

В квартирах бойлеры чаще всего устанавливаются как вынужденная мера на период проведения плановых ремонтов теплосети. Большую часть времени водонагреватель простаивает и, хотя его рекомендуется держать в наполненном состоянии, постоянный проток воды может вызывать нанос отложений в ёмкость. Поэтому следует предусмотреть систему отключения бака от водопроводной системы, что довольно просто реализуется парой шаровых или одним трехходовым краном.

Если вы используете шаровые краны, один из них устанавливайте до места врезки горячего отвода в систему водоснабжения. Этот кран закрывается летом для предотвращения оттока воды в магистраль. Наличие крана на горячем отводе строго обязательно для ограничения протока в зимний период.

1 — запорные вентили на входе водопровода; 2 — трехходовой кран; 3 — группа безопасности; 4 — накопительный водонагреватель

Один трехходовой кран, установленный в месте врезки в горячую магистраль, также решает задачу переключения между режимами. Примечательно, что именно на трехходовых кранах наиболее просто и выгодно реализовать систему с несколькими водонагревательными приборами, соединёнными параллельным трубопроводом.

Забор воды при отключении подачи

Большинство накопительных водонагревателей имеют устройство закрытого типа и не сливают воду самотёком. Однако существует ряд дополнений обвязки, делающий возможным забор воды при отсутствии давления. Эти же дополнения позволяют наиболее легко опустошить бак, если он снимается для обслуживания.

Прежде всего, теория: горячий патрубок бака достигает самого верха ёмкости, холодный расположен внизу под колпаком рассеивателя. Слив воды происходит именно через холодный патрубок, а по длинной трубке горячего отвода в ёмкость подсасывается воздух.

Конструкция накопительного водонагревателя: 1 — подача холодной воды; 2 — ТЭН; 3 — бак; 4 — забор горячей воды; 5 — теплоизоляция; 6 — корпус

Наиболее простое решение — врезать в горячий отвод тройник до места установки шарового крана. Используя два этих крана, можно обеспечить баку подсос воздуха и пользоваться горячей водой из «холодного» трубопровода. Но такой подход не вполне безопасен: забыв перекрыть кран подсоса воздуха, вы рискуете затопить своё жильё при появлении давления в системе холодного водоснабжения.

Задача решается двумя способами. Первый — установка обратного клапана на кран подсоса воздуха на горячем вводе. Проблема в том, что в высокой трубке наполненного бака почти всегда есть небольшое количество воды, поэтому система работает не очень стабильно — водяной столб мешает открытию клапана даже если в баке есть относительное разрежение. Приходится стравливать воду из трубки вручную при первом открытии системы.

1 — тройник; 2 — обратный клапан; 3 — кран для подсоса воздуха

Также установка обратного клапана возможна в обход запорного крана холодного подвода. В этом случае клапан устанавливается встречно нормальному протоку воды, блокируя её поступление в бак при подаче напора. Как и прежде, эта задача может быть решена ещё меньшим количеством трехходовых кранов.

Обвязка с контуром рециркуляции

Одним из самых интересных нововведений сантехники XXI века есть добавление в сеть небольшого насоса, который постоянно прокачивает воду по замкнутой цепи горячего водоснабжения. Суть в том, что вам не придётся ждать, пока из системы протечёт остывшая вода. Хотя на первый взгляд это кажется слишком затратным (электричество для насоса + постоянные потери тепла), при правильном исполнении (суточный таймер и хорошая теплоизоляция труб) экономическая выгода от подобной системы растёт соразмерно с удалением точек водоразбора от бойлеров.

Сначала о компоновке насоса. Он устанавливается на линии, дублирующей трубу горячего водоснабжения до последней точки водоразбора. Обратный край линии рециркуляции подключается либо к специальному патрубку бойлера, либо напрямую к подводу холодной воды. Для разделения потоков в этом месте используется обратный клапан.

Обвязка накопительного водонагревателя с циркуляцией: 1 — краны водонагревателя; 2 — группа безопасности с обратным клапаном; 3 — кран для подсоса воздуха при сливе бака; 4 — потребители горячей воды; 5 — циркуляционный насос; 6 — обратный клапан; 7 — суточный таймер; 8 — накопительный водонагреватель

Насос управляется суточным таймером, включающим рециркуляцию только в часы максимального потребления, например с 5 до 9 и с 18 до 23 часов. Забор горячей воды возможен из любой точки петли рециркуляции, но чем дальше по протоку, тем сильнее вода остывает. Часто в систему рециркуляции врезают проточный полотенцесушитель. Чтобы иметь возможность отключать последний при ненадобности, используйте трехходовой кран на врезке в закорачивающую перемычку.

Обвязка без смесителя

В завершение расскажем о том, как лучше подключать бойлер в бане или летнем душе, где нет нормального смесителя. Конечно, регулировать нагрев воды можно термостатом, но накопительный нагреватель в этом вопросе недостаточно гибок.

Подключение водонагревателя без смесителя: 1 — вентиль-терморегулятор; 2 — краны водонагревателя; 3 — группа безопасности; 4 — кран для подсоса воздуха при сливе бака; 5 — водонагреватель

Для решения задачи между подводами бойлера устанавливается закорачивающая перемычка, снабжённая терморегулирующим вентилем для радиаторов отопления. Он предназначен для подкачки небольшого количества холодной воды. Устанавливать терморегулятор лучше сразу возле бака, чтобы за время протока по трубам вода успевала нормально перемешиваться. Работает подобная система одинаково хорошо при питании как от бака, так и от напорного водопровода.

Кончено, для удобного пользования системой регуляции температуры к ней придётся немного привыкнуть. Это происходит легче за счёт термостата бака и шкалы делений на терморегуляторе.

рмнт.ру

Установка бойлера (водонагревателя) своими руками: монтаж, крепление, схема подключения

Установка бойлера в частном доме, в квартире или на даче является разумным решением для обеспечения горячей водой требуемых помещений. Монтаж аппарата можно доверить специалистам, а также, если у вас есть необходимые навыки, установка водонагревателя своими руками не вызовет затруднений.

Виды бойлеров

Бойлеров существует несколько видов, и то, как будет производиться монтаж водонагревателя, зависит от конструкции и типа агрегата.

  1. Агрегат косвенного нагрева. В них отсутствуют ТЭНы, а жидкость в баке может нагреваться от внешних источников (системы отопления, с использованием твердотопливного или газового котлов, гелиосистемы, с применением солнечных батарей). Аппараты могут быть как настенные, так и напольные (емкость может достигать до 1000 литров, и при монтаже их приходится ставить на пол).
  2. Газовый накопительный бойлер. Данный вид аппаратов не стоит путать с газовыми колонками, по своей сути являющиеся нагревателями проточного типа. Вода в газовом агрегате греется за счет сгорания газа и находится в специальном резервуаре. Установка бойлера своими руками не рекомендуется по причине того, что подключение к газу должно проводиться специалистами. Кроме того, нужно обеспечить хорошую вытяжку для продуктов сгоревшего газа.
  3. Электрический накопительный агрегат. Электрические бойлеры пользуются наибольшей популярностью. Жидкость в них нагревается с помощью ТЭНов, установленных внизу бака. Температура регулируется встроенным термостатом. На примере водонагревателя Термекс можно увидеть, что существует и электронное управление нагревом жидкости в агрегате. Электрические аппараты имеют компактные размеры и просты в установке и подключении.

Общие правила

Если вопрос с выбором водонагревателя уже решился, и куплен настенный вариант электрического агрегата, можно приступить непосредственно к его монтажу. Но перед этим следует учесть некоторые нюансы.

  1. Первым делом требуется определить место монтажа устройства. Расположение агрегата должно быть таким, чтобы с легкостью можно было проводить профилактические и, если возникнет необходимость, ремонтные работы.
  2. Перед тем, как установить водонагреватель, необходимо оценить, в каком состоянии находятся водопроводные трубы. Если трубы старые, рекомендуется их заменить полностью или хотя бы участок врезки.
  3. В подавляющем большинстве случаев устройство крепится на стену (исключением может быть монтаж бойлера косвенного нагрева, который может быть и напольным, и настенным), поэтому стена должна выдерживать нагрузку в 2 раза больше, чем емкость бака. Например, при объеме бака 100 литров, стена должна выдерживать массу 200 кг. Конечно же, гипсокартон для этих целей не подойдет.
  4. В случае монтажа водонагревателя на даче на деревянную стену, убедитесь в ее прочности.
  5. Кроме того, поскольку в агрегате используются мощные ТЭНы, то перед тем, как повесить водонагреватель, нужно учесть, что проводка должна выдерживать определенную нагрузку. Поэтому рекомендуется провести отдельную линию от счетчика с установкой автоматического выключателя перед аппаратом. Сечение провода должно быть 2,5 мм.

Водонагреватель на укрепленной стене дачного дома

Монтаж водонагревателя

После проведения всех подготовительных работ, можно приступать к установке (монтажу) накопительного водонагревателя на стену.

  1. Необходимо учитывать, перед тем, как установить накопительный бойлер, что между потолком и баком должен оставаться зазор минимум 20 см. Поэтому ставим метку ниже потолка на 20 см.
  2. Далее от верха устройства замеряем расстояние до монтажной планки, приваренной на задней части аппарата.
  3. На стене отмечаем это расстояние от уже нарисованной метки, и с помощью уровня проводим горизонтальную линию. На этой высоте мы будем крепить агрегат.
  4. Теперь нужно определиться с центром линии, от которого будет откладываться расстояние до петель. Если вы хотите установить накопительный водонагреватель в нише, то находится центральная точка между стенами. Если монтаж производится в широкой комнате, то отступите от стены необходимое расстояние, после чего измерьте расстояние между центрами крепежных отверстий.
  5. От центра линии на стене отмерьте в обе стороны по половине расстояния между петлями. Таким образом вы получите проекцию крепежных отверстий.
  6. При помощи перфоратора просверлите стену на нужную глубину (глубина зависит от размера дюбеля или анкерного болта). Крепление водонагревателя к стене из кирпича лучше производить, используя пластиковый дюбель с крюком. В просверленное отверстие, применяя молоток, забейте дюбели и закрутите в них крюки.

    Дюбель с крюком

  7. Для крепления бойлера к бетонной стене лучше использовать анкеры. Забейте их в отверстие и, вращая крюк, прочно зафиксируйте.

    Анкер для бетона

  8. Теперь, когда крюки установлены, повесить водонагреватель на стену, зацепив его на монтажную планку, не составит труда. Первичный монтаж накопительного водонагревателя можно считать законченным.

Схема установки

Следующим важным моментом установки водонагревательного бака является подсоединение его к водопроводным трубам. В интернете существует масса видео уроков по этой теме. Но можно воспользоваться и данной инструкцией. На рисунке показана схема установки водонагревателя.

Подводка делается следующим образом:

  1. Красными стрелками показано движение горячей воды, а зелеными – холодной при установке электрического агрегата. На отводке от стояков (2 и 3) обязательно нужно устанавливать запорные краны (4 и 5).
  2. Вентиль (4) применяется для перекрытия подачи воды на бойлер, например, если потребуется ремонт агрегата или профилактическая очистка от накипи.
  3. Кран под номером 5 перекрывает подачу магистрального горячего водоснабжения, если используется подогретая вода из аппарата.
  4. Далее, продолжая установку бойлера, в трубы, идущие на квартиру, требуется врезать тройники (6 и 7), от которых пойдет разводка на аппарат.
  5. На отводке на аппарат рекомендуется установить вентили (8 и 9). Они пригодятся при профилактическом обслуживании агрегата, чтобы не отключать основную разводку. Также от этих кранов начинается подводка труб (10 и 11) к патрубкам устройства. Можно использовать трубы из металлопластика, гибкие шланги или полипропиленовые трубы.
  6. На подводке с холодной водой необходима установка предохранительного клапана (12). Этот элемент защищает агрегат от воздействия избыточного давления. Если в резервуаре аппарата образуется избыток давления, с помощью открывшегося предохранительного клапана вода будет сброшена в канализацию или специальную емкость через дренажную трубку (13).
  7. Выше предохранительного клапана устанавливается еще один тройник, а к нему присоединяется вентиль (14). С помощью этого крана можно сливать воду из устройства при необходимости. Такой же тройник с вентилем рекомендуется ставить и на трубу горячей воды, перед патрубком бойлера. Служит он в качестве подсоса воздуха для быстрого слива жидкости из аппарата. В рабочем состоянии должен быть закрыт.

Как установить водонагреватель своими руками на даче, если нет централизованной подачи воды? Чтобы обеспечить нормальную работу электрического водонагревателя, потребуется установка накопительной емкости для воды. Обычно ее располагают на крыше, но это не принципиально. Главное, чтобы высота накопительного бака над агрегатом была не менее 2-х метров.

Подключение к электросети

Для подключения агрегата к электричеству желательно сделать для него отдельный распределительный щит с автоматическим выключателем, и расположить его не в сыром помещении. После чего протянуть кабель к бойлеру и подключить его к контактам аппарата. Кабель должен быть трехжильным (с сечением 2,5 мм), с жилой для заземления. Автоматический выключатель будет оберегать аппарат от скачков напряжения, которые могут вывести ТЭНы из строя. Автомат должен быть рассчитан на силу тока 16 А. Также рекомендуется применение УЗО (устройства защитного отключения), которое убережет человека от удара током.

Ниже приведена схема подключения аппарата к сети.

Если вы недостаточно хорошо разбираетесь в электромонтаже, лучше не испытывать судьбу, а обратиться к специалисту, который сделает правильное подключение электроприбора.

Что не рекомендуется делать

Как правильно установить бойлер, было рассмотрено выше. Но есть рекомендации по поводу того, чего делать во время монтажа и пользования агрегатом, нельзя:

  • включать установленный агрегат, не наполненный водой;
  • подсоединять на водонагреватель трубу от водной магистрали, если давление в ней больше 6 атмосфер;
  • снимать защитную крышку агрегата и сливать с него жидкость, не отключив его от электропитания;
  • заниматься установкой, если вы не знаете, как установить бойлер своими руками;
  • применение “левых” комплектующих, отличных от тех, что рекомендует производитель;
  • устанавливая агрегат, игнорировать монтаж предохранительного клапана;
  • не соблюдать правила установки и безопасности.

Чтобы выбрать бойлер для дома, следует руководствоваться вашими потребностями, а также учитывать его размеры и соответствие интерьеру. Установку можно доверить специалисту или сделать самостоятельно, тем более, что это не такая уж сложная задача, если все делать правильно, следуя вышеописанным рекомендациям.

Установка электрического водонагревателя

: пошаговое руководство

Установка электрического водонагревателя не так сложна, как вы думаете, особенно если вы любитель «сделай сам». Но прежде чем взяться за работу, вы должны учитывать, что вам нужно будет выполнить некоторые основные работы по сантехнике, а также электромонтажные работы. Если такие задачи заставляют вас нервничать, вы можете позвонить в множество уважаемых компаний, чтобы установить ваш новый водонагреватель. Но если вы готовы принять вызов, вы можете сэкономить немного денег и сделать это самостоятельно.

Электрические водонагреватели обычно прослужат от 8 до 10 лет, прежде чем их потребуется заменить. То, что ваш водонагреватель протекает, не означает, что срок его службы подошел к концу. Перед покупкой нового водонагревателя вы должны устранить утечку, если вы еще этого не сделали. Много раз утечку можно устранить. Однако, если вы обнаружите, что источником утечки является сам резервуар, единственный выход - заменить водонагреватель.

Подготовка к установке электрического водонагревателя

Если вы определили, что вам необходимо приобрести новый водонагреватель, возможно, вы захотите ознакомиться с нашим руководством для покупателей, которое поможет вам найти лучший вариант, отвечающий вашим потребностям.И, если вы решите установить водонагреватель самостоятельно, вам нужно будет снять старый водонагреватель и утилизировать его должным образом.

Инструменты и расходные материалы

Отремонтируйте вашу сантехнику уже сегодня!

Установка электрического водонагревателя

Установка электрического водонагревателя намного проще, чем установка газового обогревателя, но это все же небольшая проблема. Если вам неудобно работать с электричеством и водопроводом, мы настоятельно рекомендуем нанять профессионала для установки, кроме того, они обычно утилизируют ваш старый водонагреватель за вас.

Пошаговые инструкции по установке электрического водонагревателя:

Отключите электричество

Шаг 1

Отключите электричество к вашему водонагревателю на панели автоматического выключателя.

Проверьте проводку водонагревателя с помощью тестера напряжения, чтобы убедиться, что агрегат выключен. Это не рассматривается в видео ниже, но вы всегда должны проверять, что водонагреватель не получает электричество после отключения с помощью автоматического выключателя, прежде чем работать с ним. .

Скорая помощь

Звоните сейчас!

Откройте кран с горячей водой и дайте воде стечь, пока она не станет холодной. Этот шаг не рассматривается в видео, однако он гарантирует, что вы сможете безопасно опорожнить резервуар, не подвергаясь ожогам. .

Перекройте подачу холодной воды к водонагревателю (находится в верхней части агрегата).

Подсоедините шланг к сливному клапану водонагревателя.Откройте вентиль и слейте воду из бака снаружи (или в слив в полу, или даже в ведра).

Если вы закрыли кран горячей воды на шаге 1, вам нужно открыть его снова. Вы также можете открыть клапан T&P. Это поможет воде быстрее стекать, позволяя воздуху проникать в резервуар.

Отсоедините электрические провода

Шаг 3

Отсоедините электрические провода в верхней части водонагревателя. Убедитесь, что вы сначала отключили автоматический выключатель в коробке выключателя.Затем перед запуском проверьте провода тестером напряжения.

Закройте провода крышкой и пометьте их (или сделайте снимок), чтобы избежать путаницы при подключении нового водонагревателя в будущем.

Отсоедините водопровод

Шаг 4

Отсоедините линии подачи горячей и холодной воды. Если водонагреватель был подключен к медному трубопроводу, возможно, вам придется разрезать трубы. Если вам нужно разрезать трубы, используйте труборез и оставьте как можно большую часть трубы.

Если выпускная труба T&P в хорошем состоянии, вы можете снять ее с клапана T&P и повторно использовать на своем новом водонагревателе.

Снимите старый водонагреватель

Шаг 5

Когда резервуар опустеет, снимите старый водонагреватель с тележкой.

Установите новый бак на место. Мы рекомендуем установить новый бак в дренажный поддон. Узнай почему.

Убедитесь, что ваше электрическое питание должно подходить к резервуару.Дважды убедитесь, что у вас есть доступ к панелям и сливному клапану для обслуживания.

Аварийная сантехника - круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Подготовьте водопроводные линии

Шаг 6

Если в вашем старом водонагревателе использовались медные трубы, и необходимо было разрезать трубы, вы Нужно будет подготовить трубы с помощью наждачной бумаги. Протрите концы труб наждачной бумагой, пока они не засияют.

Подключение электропроводки

Шаг 7

Снимите крышку распределительной коробки , чтобы получить доступ к электрическим проводам.

Подсоедините провод заземления к зеленому винту заземления. Соедините остальные провода вместе, скрутив их с помощью соединителей. Используйте предыдущие соединения проводов в качестве руководства и подключите провода так же, как вы их удалили. Следуйте меткам на этикетках или сделанному вами изображению из шага 3. Затем установите крышку соединительной коробки.

Подсоедините линии подачи и включите воду

Шаг 8

Подсоедините линии подачи горячей и холодной воды .Обязательно подсоедините трубу холодной воды к входу холодной воды на водонагревателе (легко ошибиться, подключив холодную к горячей).

Если в вашем старом водонагревателе использовались медные трубы, вы можете снова подключить к нему медные трубы. Однако мы настоятельно рекомендуем использовать гибкие шланги для соединений. Это не только проще, но и рекомендуется для защиты от землетрясений. Ваша сантехника будет отличаться в зависимости от вашей первоначальной конфигурации и ваших предпочтений. .

Присоедините гибкие шланги к ниппелям на водонагревателе. В большинстве случаев вам нужно будет закрепить резьбу сантехнической лентой. Мы рекомендуем использовать диэлектрические соединители для присоединения гибких шлангов к трубам горячей и холодной воды. Эти фитинги помогут уменьшить коррозию между двумя разными металлами.

Проверьте герметичность гибких шланговых соединений , открыв кран горячей воды на ближайшем водопроводном кране. Затем включите подачу холодной воды к вашему водонагревателю. Этот шаг не рассматривается в видео, но мы рекомендуем дважды проверить вашу сантехнику , прежде чем продвинется вперед . Если утечек нет, продолжайте наполнять бак водонагревателя водой.

Когда бак заполнится, вода начнет вытекать из крана горячей воды.

Получите лучшую цену на водонагреватель

Ремонт и установка

Получите предложения от квалифицированных местных подрядчиков

Присоедините нагнетательную трубу T&P

Шаг 9

Установите нагнетательную трубу на клапан T&P.Конец трубы должен находиться в пределах 6 дюймов от пола.

  • Используйте медный фитинг с наружной резьбой 3/4 дюйма.
  • Нанесите смазку на трубу снаружи и внутри фитинга клапана.
  • Присоедините фитинг к фитингу клапана T&P и затяните.
  • Очистите фитинг конец трубы
  • Нанесите флюс для пайки на внутреннюю часть фитинга с наружной резьбой и снаружи трубы
  • Присоедините трубу к фитингу
  • Используйте припой и горелку для соединения трубы.

Включите питание и удалите воздух из линий горячей воды

Шаг 10

После того, как бак водонагревателя наполнится водой, включите прерыватель цепи на главном блоке питания. ВНИМАНИЕ: Включение питания до того, как резервуар будет полностью заполнен, может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Это может испортить ваши электрические нагревательные элементы.

Если на водонагреватель не подается питание, обязательно отключите автоматический выключатель ПЕРЕД проверкой электрических соединений на водонагревателе.

Удаление воздуха из трубопроводов горячей воды

Шаг 11

По удалите воздух из резервуара и водопровода, дайте крану горячей воды поработать в течение нескольких минут, пока он не перестанет «разбрызгиваться».

Может пройти несколько часов, прежде чем вода в баке полностью нагреется.

Рекомендуемая настройка температуры составляет 120 ° по Фаренгейту.

Подождите пару часов и проверьте выпускную трубу T&P.Если из трубы капает вода, давление может быть слишком высоким.

Аварийная сантехника - круглосуточное обслуживание

Получите предложения от квалифицированных местных подрядчиков

Посмотрите видео

Отремонтируйте вашу сантехнику в аварийной ситуации сегодня!

Почему не стоит устанавливать водонагреватель самостоятельно

Если вы решили установить водонагреватель самостоятельно, чтобы сэкономить деньги или проверить свои навыки слесаря ​​своими руками, мы предлагаем вам передумать.

Существуют веские причины, по которым установка водонагревателя составляет значительную часть стоимости нового водонагревателя, причем безопасность и фактическая стоимость возглавляют список.

Безопасность прежде всего

Мы не можем слишком сильно подчеркивать запас прочности. Если вы допустили ошибку при установке водонагревателя, это может быть очевидно сразу, или может потребоваться некоторое время, чтобы проблема возникла. Однако правильная установка и регулярное обслуживание помогут продлить срок службы водонагревателя.

В конце концов, все водонагреватели выйдут из строя. Первая цель - сделать так, чтобы отказы водонагревателя не были зрелищными, как в этом видео из телешоу «Разрушители легенд». Он был запущен как ракета из-за повышения давления, разрушившего бетонные блоки под ним и крышу над ним, показывая, что взрывы водонагревателя реальны, а не миф.

Для демонстрации клапан сброса температуры и давления (TPR) был настроен так, чтобы оставаться закрытым - что может случиться в любом доме в результате неправильной установки или плохого обслуживания - что позволило создать внутри 85000 фунтов давления танк до того как его взорвали.

Клапан TPR предназначен для сброса избыточного давления, когда давление воды превышает 150 фунтов на квадратный дюйм или температура воды превышает 210 градусов по Фаренгейту. Когда клапан открывается, он выпускает горячую воду через переливную трубку.

Угроза безопасности очевидна. Неправильная установка или неисправный клапан сброса температуры и давления (TPR) может привести к впечатляющему разрушительному взрыву. Добавьте к этому требуемый структурный ремонт повреждения водой, и его стоимость может исчисляться десятками тысяч долларов.

Финансовый риск может быть менее очевидным. Страхование вашего домовладельца может покрывать ущерб от воды, но это может быть аннулировано, если полис требует, чтобы водопроводчик установил водонагреватель, как это делают многие полисы.

Кроме того, гарантии на водонагреватели многих производителей будут аннулированы, если установка будет выполнена не лицензированным сантехником. Производители водонагревателей требуют номер лицензии водопроводчика, выполняющего установку, для регистрации гарантии на продукт.

Лицензированные сантехники обучены и оснащены для обеспечения надлежащей установки водонагревателей всех типов - газовых, электрических, резервуарных и без резервуарных, конденсационных, тепловых насосов и геотермальных.Их навыки и знания охватывают слесарное дело, электричество, столярные изделия, строительные нормы и многое другое. Эта диаграмма с сайта coggle.it показывает, как все это (и многое другое) вступает в игру.

Кроме того, лицензированные сантехники застрахованы, поэтому в случае ошибки ответственность несет сантехническая компания, а не домовладелец. Если вы сомневаетесь в том, застрахован ли сантехник, попросите предоставить подтверждение страхового покрытия.

Мы постоянно видим результаты, когда домашние мастера-любители берут на себя ответственность за все проекты сантехники своими руками, когда они решают установить водонагреватель самостоятельно.Если вы спрашиваете себя: «Что может пойти не так?» у нас есть отрезвляющий список для вас.

1. Вам действительно нужен новый водонагреватель?

Если вы достаточно уверены в себе, чтобы взяться за подобный проект, вы, вероятно, также уверены, что ваш водонагреватель - безнадежное дело. Но разве не будет позором (и тратой денег), если вы поставили неправильный диагноз и решили заменить водонагреватель, когда проблема заключалась в неисправном нагревательном элементе или анодном стержне, который можно было заменить? Лицензированные сантехники проводят диагностику, чтобы определить причину проблемы, прежде чем рекомендовать какие-либо действия.Хорошие подскажут, что лучше - ремонт или замена.

2. Покупка неправильного размера

Размер относится к емкости бака (галлонов, нагреваемых в минуту для безбаквальных водонагревателей) и размерам самого нагревателя. Давайте сначала рассмотрим емкость. Большинство домов с 2,5 ванными комнатами и от двух до четырех жителей будут хорошо оборудованы водонагревателями на 50 галлонов.

В зависимости от того, сколько стирки вы стираете и сколько душа принимает ваша семья, может потребоваться резервуар на 60 галлонов или больше.Немного дороже за резервуар большего размера может сэкономить деньги со временем и почти наверняка сэкономит на ненужных разочарованиях.

В больших домах обычно требуются водонагреватели большего размера или несколько водонагревателей поменьше. Мы обслуживаем многие дома с тремя и более водонагревателями. Для небольших домов, где живут один или два человека, может быть достаточно 30- или 40-галлонного бака, но будьте осторожны. Если резервуар слишком мал, он будет работать все время, пытаясь угнаться за спросом, и изнашиваться быстрее, чем следовало бы.

Повышение государственных стандартов эффективности привело к появлению водонагревателей нового поколения, которые стали больше и лучше.Но имейте в виду, как и многие из нас, они прибавили несколько дюймов по центру (также сверху и снизу).

3. Водонагреватель, установленный в запрещенном месте…

Запрещается устанавливать водонагреватель в любом месте. Большинство городов в Соединенных Штатах и ​​других странах следуют моделям Международного совета кодексов (ICC), которые стандартизируют жилищные и коммерческие строительные нормы и правила во всем мире. В Техасе у вас должно быть разрешение на замену или установку водонагревателя, а установка должна быть проверена местным муниципалитетом на предмет соответствия нормам.

Международный жилищный кодекс, раздел M2005.2, касается запрещенных мест для газовых и электрических водонагревателей и дополнительных нагревательных устройств и описывает стандарты доступности для установки водонагревателей. Например, нельзя устанавливать водонагреватель в помещении, используемом в качестве кладовой. Водонагреватели, установленные в спальне или ванной, должны быть «… установлены в герметичном корпусе, чтобы воздух для горения не забирался из жилого помещения».

4.… или трудное место

Раздел M1305 IRC определяет требования к доступу к водонагревателям и другим приборам в местах, включая чердаки, комнаты и под полом.Например, доступ на чердак должен включать проем размером не менее 22 x 30 дюймов и ровное служебное пространство для водонагревателя размером не менее 30 x 30 дюймов. Должен быть свободный проход из сплошного и сплошного пола шириной не менее 24 дюймов, ведущий к служебному помещению, которое должно находиться на расстоянии не более 20 футов от входа.

Многие водонагреватели, выпущенные с 16 апреля 2015 года, выше и шире предыдущих моделей. Более высокая эффективность в соответствии с новыми государственными стандартами включает лучшее удержание тепла, что требует большей изоляции вокруг резервуара.Эта дополнительная изоляция может плотно прилегать, когда вы устанавливаете водонагреватель в некоторых местах.

Рассмотрим популярный водонагреватель с пластиковым баком Rheem Marathon. Высокопроизводительный электрический водонагреватель на 50 галлонов модели MR50238 имеет ширину 23,5 дюйма - слишком большую ширину для 22-дюймового стандарта. Меньшая модель, модель MR40245 на 40 галлонов, имеет ширину 21,62 дюйма, так что если вы будете предельно осторожны, то сможете подогнать ее под себя. Но хватит ли у вас емкости горячей воды?

Если у вас есть старый водонагреватель в месте с ограниченным пространством, вам, возможно, придется проявить творческий подход, чтобы подобрать новый.Предполагая, что вы можете провести резервуар через отверстие, чердачные помещения предлагают много места для установки водонагревателя практически любого размера, но представляют собой другую проблему: поднять его на чердак.

Типичный водонагреватель на 50 галлонов весит примерно 125–150 фунтов, так что это не работа одного человека. Если доступ на чердак осуществляется по спускной лестнице, подъемник будет проблемой для большинства людей, а общий вес водонагревателя и людей может быть больше, чем лестница может выдержать. Сантехникам часто приходится поднимать водонагреватели с тросом, чтобы обойти это.

5. Установка водонагревателя без разрешения на водопровод

Разрешительные агентства могут быть очень привередливы в обеспечении соблюдения кодекса. Им нравится присылать инспекторов, чтобы убедиться, что работа была сделана правильно, чтобы не создавать проблем в будущем. Город Грейпвайн, штат Техас, предлагает этот документ, в котором излагаются виды работ, требующие от владельца, строителя или подрядчика получения разрешения.

Политика Grapevine аналогична политике Далласа и других муниципалитетов Техаса и других штатов.Обратите внимание, что на некоторые вещи, в том числе конкретное упоминание о получении разрешения на установку водонагревателя, распространяется исключение. В документе объясняется, когда разрешение не требуется (утечки воды, засорение канализации и т. Д.), Но говорится, что для снятия и замены водопровода. требует разрешения и проверки после работы.

Многие домашние мастера не хотят тратить деньги и беспокоиться о получении разрешения, и - можете ли вы в это поверить? - некоторые не получают разрешения на ремонт дома, потому что не хотят повышения налога на недвижимость.Когда дом продается, продавец должен сообщать обо всех выполненных работах, требующих разрешения. Ой-ой. Независимо от того, как вы ответите на этот вопрос, у вас могут возникнуть юридические проблемы с неразрешенной работой. Также вполне вероятно, что запрещенная работа приведет к аннулированию страхового покрытия домовладельца по любым претензиям, связанным с работой.

6. Невозможность удалить воздух из резервуара

После того, как вы закончите предварительные мероприятия, пора перекрыть подачу воды к водонагревателю, который вы заменяете.Вы должны слить воду из бака, подключив шланг, достаточно длинный, чтобы добраться до слива или выйти за пределы дома. Но перед этим обязательно откройте кран с горячей водой на верхнем этаже. Это предотвратит образование вакуума и позволит воздуху попасть в бак, чтобы он мог полностью стекать.

7. Нет сливного поддона под баком водонагревателя

Все водонагреватели с баком для жилых помещений в Техасе должны иметь устойчивый к коррозии, водонепроницаемый дренажный поддон, как описано в данном муниципальном кодексе. Сковорода должна быть 1.5 - 2,5 дюйма в высоту и на два дюйма шире нового водонагревателя. В нем также должно быть место для крепления водосточной трубы, которая выходит за пределы дома и рядом с землей для слива воды в случае выхода резервуара из строя.

Если старый дренажный поддон достаточно большой, его можно использовать, но внимательно осмотрите его на предмет повреждений или коррозии. В зависимости от расположения водонагревателя, сливные поддоны могут быть повреждены, если на них упадут предметы или будут складывать рядом с ними. Если у вас на чердаке уйдет бак, будь то 40 галлонов или 100, это значит, что в дренажный поддон в спешке выливается много воды.Если сливная линия слишком мала или засорена, она не сможет справиться с потоком, это приведет к повреждению воды.

8. Электропитание водонагревателя и отсечки газа вне поля зрения

Независимо от того, устанавливаете ли вы водонагреватель, работающий на газе или электричестве, нагревание не должно подаваться до тех пор, пока водонагреватель не будет полностью установлен и заполнен водой. Нагревание пустого резервуара называется сухим обжигом, а это совсем не то, что вам нужно. Нагревательные элементы в электрических водонагревателях необходимо погружать в воду, иначе они перегреются и быстро перегорят.Пламя, подаваемое на пустой газовый водонагреватель, может перегреть бак и треснуть.

Чтобы питание оставалось выключенным, вы должны видеть выключатель с того места, где находится водонагреватель. Если водонагреватель подключен к розетке рядом с водонагревателем или если виден автоматический выключатель, это все, что вам нужно. В противном случае вам понадобится замок на коробке выключателя или отдельный электрический выключатель, автоматический выключатель или отсоединяющая коробка рядом с водонагревателем.

9. Ошибки клапана TPR и нагнетательной трубки

Как мы уже обсуждали, при установке водонагревателя вы должны быть уверены, что клапан TPR работает и вся горячая вода, которую он выталкивает, направляется через сливную трубку.Вы должны ожидать, что клапан TPR время от времени будет открываться и сливать воду. Эта вода должна идти либо в резервуар для перелива, либо в канализацию. Некоторые муниципалитеты требуют переливных резервуаров, а некоторые не знают местных нормативных требований.

Существуют стандарты для материалов и монтажа сливных трубок, о которых не знает большинство сантехников. Вы никогда не ошибетесь с медной трубой, как показано на этом изображении с сайта специалистов по домашнему осмотру nachi.com. Распространенные ошибки в газоразрядной трубке, которые делают сантехники DIYer, включают:

  • Слишком короткая сливная трубка - она ​​должна выходить на расстояние не более 6 дюймов от пола или дренажного поддона, чтобы горячая вода не брызгала на кого-либо или что-либо поблизости.Дно не должно иметь резьбу.
  • Изготовлен из неутвержденного материала. К разрешенным материалам относятся медь, оцинкованная сталь, ХПВХ, нержавеющая сталь или полипропилен. Неутвержденные пластмассы могут плавиться.
  • Диаметр трубки слишком мал - выпускная трубка не может быть меньше, чем клапан TPR, к которому она подсоединяется, который обычно составляет ”. Кроме того, не должно быть уменьшения размера трубки ниже соединения с клапаном TPR.
  • Неправильный отвод сточной воды - вода должна идти из сливной трубы в сток в полу, в приемник непрямых отходов (дренажный поддон) или по линии, ведущей за пределы дома.Его нельзя подключать напрямую к дренажной системе, так как обратный поток может загрязнить подачу горячей воды. Это должно быть очевидно, но газоразрядную трубку нельзя закрывать крышкой.

Это краткий список типичных ошибок газоразрядной трубки. В этой статье InterNACHI, Международной ассоциации сертифицированных домашних инспекторов, содержится более полное руководство.

10. Плохая техника пайки

Чтобы установить водонагреватель, необязательно уметь пропаять пайку, но это предпочтительный способ.Это включает в себя знание того, как использовать труборез и удалять заусенцы с обрезанных концов, флюсовать стыки и равномерно применять тепло. Вы должны держать горелку в нужном месте, чтобы расплавленный припой стекал в стык и образовывал водонепроницаемое соединение.

Навык - это то, что почти каждый может приобрести с практикой, но слишком многие водопроводчики-любители, кажется, никогда не научатся этому. В результате они не учитывают нежелательные эффекты тепла от горелки. Тепло, приложенное к медным трубкам, проходит через медь.Если паяное соединение выполняется слишком близко к верхней части водонагревателя, тепло, проходящее через медную трубу, может расплавить погружную трубку или другие пластмассовые детали.

Когда опытные сантехники устанавливают водонагреватель, они отсоединяют ниппели от верхних частей резервуаров и выполняют все соединения, кроме последнего, пайкой, в то время как медные провода отсоединяются. При установке последнего паяного соединения оно должно быть как можно дальше от резервуара, примерно в футе или около того. Оберните медную трубу холодной влажной тряпкой, чтобы она остыла.

11. Выбор материалов

Сантехники своими руками, которые хотят избежать пайки, обычно выбирают пластиковые трубки PEX с вставными или вставными разъемами, потому что они кажутся более простыми в установке. PEX гибкий, поэтому его легче обходить углы и другие конструкции. Но его гибкость может стать помехой.

Поскольку трубка PEX не жесткая, она будет изгибаться, как садовый шланг, когда поток воды начинается и останавливается. Он также расширяется и сжимается при изменении температуры, что заставляет линию PEX двигаться вперед и назад.Это может вызвать износ в любом месте, где линия PEX соприкасается с любой твердой поверхностью. PEX должен быть защищен и поддержан в углах и там, где он проходит через конструкцию, с помощью абразивных зажимов, изоляции труб или другого одобренного защитного материала. Слишком резкий изгиб PEX может привести к его перекручиванию, как садовый шланг.

«Простой» процесс подключения тоже далеко не надежен. Может быть довольно сложно добиться идеального совмещения пластиковой трубки с соединителем, чтобы она сохраняла плотное соединение, когда поток воды останавливается и начинается.Когда хорошее соединение установлено, его труднее отменить для ремонта, чем медные соединения. Кроме того, в отличие от меди, PEX особенно уязвим для УФ-лучей и повреждений грызунами.

12. Смешение металлов

Смешивание металлов при установке водонагревателя может привести к серьезной коррозии, в зависимости от мер предосторожности, которые вы принимаете. Гальваническая коррозия - это результат физического соприкосновения металлов различных типов или их электрического контакта при погружении в электролит. Вода - это электролит, поэтому в резервуарах водонагревателя вместо резервуара или других металлических деталей используются анодные стержни, предназначенные для их коррозии.

Гальваническая коррозия также может возникнуть при соединении двух водопроводных труб, изготовленных из разных металлов, таких как медь и оцинкованная сталь. Если водопроводные и распределительные линии для водонагревателя медные, но водонагреватель имеет ниппели из оцинкованной стали (точки подключения водопровода сверху), это может привести к коррозии. Сантехники, которые не знают о необходимости использования изолированных диэлектрических разъемов, подвержены определенной коррозии и нарушают строительные нормы и правила.

13.Отказ закрепить водонагреватель и подачу электроэнергии / газа

При установке в месте, где он может быть подвержен ударам, закрепите бак ремнями или иным образом закрепите его. Удар не может опрокинуть заполненный водой водонагреватель, но он может ослабить фитинги и вызвать утечку. Люди, устанавливающие водонагреватель в зонах сейсмической активности, обязаны закреплять его сейсмостойкими ремнями.

Водонагреватели в гаражах должны быть защищены колесными упорами / бордюрами, задвижками или другими конструкциями, чтобы предотвратить столкновение с ними транспортных средств.

Газовые и электрические линии также должны быть закреплены на месте. Достаточно плохо споткнуться о газопровод на темном чердаке, но еще хуже, если вы ослабите соединение и вызовете утечку газа. Используйте кабелепровод для защиты электрических линий. Хотя это и не требуется на чердаках, рекомендуется закрепить электрические линии внутри кабелепровода в местах с пешеходным движением. Электропроводка по всей цепи должна соответствовать требованиям водонагревателя.

14. Вакуумные выключатели и автоматические выключатели

Санитарный кодекс требует, чтобы на водонагревателях резервуара с нижним подводом воды использовались предохранительные клапаны для предотвращения обратного сифона из резервуара в случае внезапного снижения давления в водопроводе.Это может произойти, когда пожарные команды промывают гидранты или когда водопровод перерезается. Такая же опасность существует в домах с колодезной водой, если водяной насос выходит из строя. Прерыватель вакуума пропускает воздух, чтобы сломать сифон.

При опорожнении бака может произойти сухое возгорание, что приведет к повреждению бака газового водонагревателя или сгоранию нагревательных элементов в электрических водонагревателях.

Автоматические запорные клапаны должны быть установлены на случай утечки воды из водонагревателя и невозможности слива воды из дренажного поддона. Если резервуар выходит из строя и быстро опорожняется, могут произойти две вещи: 1) вода продолжает проходить через резервуар в поддон для перелива, пока не выльется через верх, и 2) пустой резервуар перегреется и будет поврежден.Запорный клапан должен быть установлен для отключения электроэнергии и воды.

15. Неправильная вентиляция

Правильная вентиляция газовых водонагревателей важна для безопасности каждого в вашем доме. При правильной вентиляции естественная тяга втягивает горючие газы, грипп и выводит их наружу. Дымовая труба должна иметь небольшой уклон ¼ дюйма на погонный фут, как показано на этой иллюстрации, предоставленной InspectApedia.com. Это гарантирует, что окись углерода и другие токсичные газы выводятся наружу и не могут накапливаться в доме.

Вы можете проверить обратную тягу при гриппе, используя дымовую трубку или чиркнув спичкой возле вентиляционного колпака в верхней части водонагревателя. Если дым не втягивается, то что-то не так. Обратитесь к лицензированному сантехнику, чтобы починить его.

Кроме того, убедитесь, что в некоторых газовых водонагревателях есть зазор от стен и хранимых предметов, чтобы обеспечить хороший поток воздуха для горения и держать водонагреватель на безопасном расстоянии от горючих материалов. Раздел M1306 Международного жилищного кодекса предписывает зазоры в местах готовых и незавершенных помещений, как и инструкции производителя по установке водонагревателя.

Прочие соображения перед покупкой и установкой водонагревателя

Лицензированные специалисты по сантехнике продают водонагреватели профессионального уровня по сравнению с потребительскими товарами, предлагаемыми населению в больших магазинах. В товарах потребительского уровня нет ничего плохого, но вы должны знать о различиях, включая установку, обслуживание, детали и гарантии, чтобы вы могли принять осознанное решение. Вот сравнение сопоставимых продуктов профессионального и потребительского уровня Rheem.

Профессиональный уровень Потребительский класс
Дренажный клапан из латуни Пластиковый сливной клапан
Газовый клапан с металлическим корпусом Газовый клапан с пластмассовым корпусом
Использует традиционную термопару для управления потоком газа) Использует вариант с термобатареей, который оказался менее надежным
Доступна модернизация дополнительного анодного стержня Нет доступных обновлений
Нагревательные элементы из нержавеющей стали с увеличенным сроком службы в электрических водонагревателях Короткоживущие медные нагревательные элементы в электрических водонагревателях
Дилер Rheem уважает гарантию, которая распространяется на все детали, бак и работу.Работу выполняет сотрудник продавца. Дилеры Rheem не соблюдают гарантию. Гарантийные работы должны проходить через подрядчиков, привлеченных крупной компанией-продавцом. Эти подрядчики не получают хорошей оплаты, поэтому у вас будут менее квалифицированные специалисты, и вам, возможно, придется ждать несколько дней для обслуживания.
Установка включена в продажную цену нагревателя Установка требует дополнительных затрат и часто не требует больших затрат; вы можете в конечном итоге заплатить больше, когда обогреватель будет установлен.
Оригинальные запасные части доступны у дилера Rheem Запасные части должны быть приобретены через компанию по продаже больших коробок

Итак, спросите себя, действительно ли вы экономите деньги, когда вы идете в большой магазин, чтобы купить, а затем самостоятельно устанавливать водонагреватель. Вы можете удивиться, узнав, что это часто в конечном итоге обходится вам дороже.

ЗАКЛЮЧЕНИЕ

Установка водонагревателя - непростой проект, сделанный своими руками. Вы должны обладать навыками слесаря, электричества, отопления, вентиляции и столярных работ, знать государственные и местные строительные нормы и правила, получить разрешение на работу и договориться с вашим муниципалитетом о проверке работы.

Несоблюдение сантехнических правил может подвергнуть вас значительному физическому, финансовому и юридическому риску. Если у вас есть лицензированный сантехник, который установит водонагреватель, сантехническая компания берет на себя риск и имеет страховку для его покрытия. Если вы выполняете запрещенную работу, вы подвергаетесь юридической опасности и можете аннулировать страховое покрытие домовладельца, связанное с этой работой.

Все водонагреватели рано или поздно выходят из строя, но вы можете помочь избежать серьезных поломок, наняв лицензированного сантехника, вместо того, чтобы делать это самостоятельно.Вы избежите 15 распространенных ошибок, которые делают сантехники, устанавливающие водонагреватель, приобретая водонагреватель более высокого качества и, скорее всего, в конечном итоге сэкономив деньги. Если вам нужна помощь в установке нового водонагревателя, у нас есть водопроводчики, имеющие опыт поиска утечек в плитах в Цветочном насыпи, Грейпвайн, Плано, Северном Ричленд-Хиллз, Кэрроллтоне и Ричардсоне.

Как установить водонагреватель


Пошаговые инструкции экспертов по установке обычного водонагревателя в стиле накопительного резервуара

Для многих домовладельцев замена старого водонагревателя проще, чем они думают, особенно если новый блок похож на старый.Однако, если вы хотите переключиться с электрического на газ или наоборот, обсудите различные варианты установки со специалистом. Информацию о покупке водонагревателя см. В нашем Руководстве по покупке водонагревателя.

Если ваш дом находится в зоне землетрясения, вам нужно будет установить ремни вокруг нового водонагревателя (точные характеристики уточняйте в местном строительном отделе).

Накопительный водонагреватель - самый распространенный тип. Whirlpool

Если высота нового резервуара отличается от старого, используйте гибкие соединители для впуска и выпуска воды; они будут изгибаться по мере необходимости для соединения.

Если трубы не имеют резьбы, замените их резьбовыми ниппелями и прикрепите соединители к ниппелям с помощью разводного ключа. Установите новый клапан сброса температуры и давления на новый резервуар и проверьте его, нажав на рычаг.

Установка газового водонагревателя

Ниже вы найдете пошаговые инструкции по установке газового водонагревателя. Следующее видео дает вам отличный обзор процесса установки газового водонагревателя, от распаковки до проверки на утечку газа.Здесь даже показано, как закрепить водонагреватель сейсмостойкими ремнями. Чтобы посмотреть видео об установке электрического водонагревателя, пройдите дальше по этой странице.

Пошаговая установка газового водонагревателя

1 После отключения подачи воды и газа или источника питания к резервуару подсоедините шланг к сливному клапану в нижней части резервуара, откройте клапан, и направьте его в ближайшую канализацию или на улицу. С помощью двух гаечных ключей открутите впускную и выпускную арматуру в верхней части бака.

После опорожнения бака отверните впускную и выпускную арматуру.

2 Для газового водонагревателя: перекройте впускной газовый клапан и с помощью двух гаечных ключей отсоедините штуцер или раструб между трубой подачи газа и впускным клапаном. Также снимите колпак с дымоходом, который выводит газы в дымоход в верхней части резервуара. После отключения газа отсоедините газовую трубу.

3 После снятия старого блока установите новый на место, чтобы органы управления и горелка были доступны.Оставьте не менее 6 дюймов зазора по периметру нового устройства и держите его подальше от легковоспламеняющихся материалов. Используйте уровень, чтобы проверить его на отвес; при необходимости закройте основание кусочками битумной черепицы или пластиковыми клиньями.

4 Оберните резьбу фитингов тепловых ловушек трубной лентой и ввинтите фитинги в водонагреватель (синие на вход холодной воды и красные на выход горячей воды). Убедитесь, что стрелки, отмеченные на фитингах, указывают в направлении потока воды.Вкрутите короткие фитинги в верхнюю часть бака водонагревателя.

5 Установить новые гибкие соединители на впускные и выпускные трубы воды. Если нет запорного клапана на стороне холодной воды, установить один перед подключением водонагревателя. После выполнения всех подключений откройте запорный клапан, чтобы заполнить бак. Пока он наполняется, откройте в доме несколько кранов с горячей водой, чтобы спустить воздух из труб.

Установить гибкие патрубки подачи воды.

6 Собрать газовые трубы. Нанесите смазку на резьбу и скрутите детали, затягивая их одним гаечным ключом на трубе, а другим - на фитинге. Следуйте инструкциям производителя по подключению устройства к трубке подачи газа. После включения газа проверьте все соединения, смочив их мыльной водой и наблюдая за пузырьками. Соберите соединения газовой трубы.

Установка электрического водонагревателя

Установка электрического водонагревателя аналогична, но вместо газовых труб и вентиляции требуется электрическое подключение.В этом отличном видео показан процесс установки электрического водонагревателя.


Рекомендуемый ресурс: Найдите местный водонагреватель Pro с предварительной сортировкой

Позвоните, чтобы получить бесплатные оценки от местных профессионалов прямо сейчас:
1-866-342-3263

Электрические водонагреватели - Как установить водонагреватель

Водонагреватель, особенно электрическая модель, очень простое устройство. С одной стороны бака поступает ненагретая вода.Вода нагревается парой элементов электрического сопротивления, которые проходят со стороны бака в середину воды. А потом по запросу вода выходит с другой стороны резервуара.

К сожалению, на его установку такая простота не распространяется. Хотя установка электрического водонагревателя совсем не сложна, она требует выполнения сантехнических и электромонтажных работ, которых может быть достаточно, чтобы отпугнуть многих людей. Не должно. Навыки, необходимые для такой работы, не так сложны, как для других обычных занятий домовладельца, таких как ремонт мебели или выращивание успешных овощей или цветов.

Сначала спланируйте установку на бумаге. Это отличный способ минимизировать количество необходимой вам фурнитуры и количество походов в строительный магазин, чтобы купить то, что вы забыли.

Для этой работы мы заменяли резервуар и перемещали его местоположение в рамках более крупной реконструкции. Если вы просто поставите новый резервуар на то же место, у вас будет еще меньше работы. Начните с того, что достаньте резервуар из коробки и прочтите всю прилагаемую к нему литературу по продукту. Обязательно включите в свои планы какие-либо конкретные инструкции производителя, особенно если это не приведет к аннулированию гарантии на продукт.

Шаг 1. Постройте платформу

Выберите удобное место для резервуара и поместите два или три бетонных блока на пол. Эти блоки помогают предотвратить повреждение от незначительных наводнений и значительно облегчают доступ к водостоку.

Шаг 2. Отцентрируйте резервуар

Затем сдвиньте резервуар поверх блоков, убедившись, что сливной кран находится впереди. Слегка покачивайте бак вперед-назад, чтобы блоки не двигались. Если блоки действительно двигаются или резервуар качается на них, перемещайте все, пока резервуар не станет устойчивым.

Шаг 3: Основы пайки

Пайка медных труб и фитингов - действительно один из самых простых навыков строительства. Все, что вам нужно (помимо трубок и фитингов), - это пропановая или газовая горелка Mapp (мы предпочитаем газ Mapp, потому что он горит сильнее и лучше расплавляет бессвинцовый припой), резак для труб, немного флюса для пасты, несколько подушечек из стальной ваты, проволочную щетку для очистки концов фитингов и немного бессвинцового припоя. Все эти предметы обычно доступны в местных хозяйственных магазинах и домашних центрах.Правила просты: сопрягаемые поверхности должны быть тщательно очищены и покрыты флюсом, срезы труб должны быть абсолютно квадратными, а фитинги не должны изгибаться или деформироваться.

Для начала нужно отрезать кусок от 6 до 8 дюймов диаметром 3/4 дюйма. трубка для входа холодной воды на бак. Используйте труборез, а не пилу, и держите колесо перпендикулярно трубе во время работы.

Затем очистите конец трубки куском стальной мочалки. Протрите поверхность не менее 1 дюйма.и убедитесь, что когда вы закончите, будет виден только яркий медный цвет.

Затем покройте очищенную область небольшим количеством паяльного флюса и отложите деталь в сторону.

Вы также можете использовать стальную мочалку для очистки внутренней части всей вашей фурнитуры, но гораздо удобнее использовать простую проволочную щетку, предназначенную для этой цели. Просто вставьте щетку в конец фитинга и поворачивайте, пока поверхность не станет чистой.

Добавьте флюс внутрь фитинга, а затем наденьте фитинг на конец трубки.

Начните нагревание соединения, включив горелку и отрегулировав пламя так, чтобы внутреннее синее пламя было длиной около 3/4 дюйма. Поднесите кончик пламени прямо к верхней части стыка и нагрейте эту область, пока флюс не расплавится и не выгорит. Вам не нужно перемещать горелку вокруг сустава. Медь - отличный проводник тепла, и удерживать пламя в одном положении - это все, что требуется для нагрева всего соединения.

Как только флюс исчезнет, ​​прикоснитесь к верхней части соединения небольшим количеством припоя.Если трубка достаточно горячая, припой сразу же расплавится. Если нет, просто снимите припой, продолжайте нагревать соединение и попробуйте снова.

Как только припой начнет плавиться, продолжайте вталкивать припой в соединение, пока он не потечет вниз. Это означает, что сустав заполнен. Немедленно уберите пламя и сотрите излишки припоя мягкой тряпкой. Обязательно наденьте плотные перчатки, чтобы избежать ожогов.

Поскольку мы хотели иметь возможность легко перемещать резервуар для обслуживания или ремонта, мы решили установить штуцер на холодную и горячую линии, когда они покидают резервуар.Чтобы установить эти соединения, просто очистите все концы трубок и фитинги, как и раньше, добавьте немного флюса и припаяйте детали.

Когда сборка будет завершена и остынет на ощупь, используйте тефлоновую ленту для уплотнения трубной резьбы на ниппеле резервуара. Вставьте ленту по часовой стрелке.

Навинтите блок трубок и переходника на резервуар, а затем плотно затяните на месте разводным ключом.

Затем соедините две половинки муфты вместе, установите и плотно затяните гайку.

Затем очистите и нанесите флюс на запорный клапан для холодной стороны, наденьте его на место конца трубки и припаяйте на место. Для этой цели мы использовали шаровой кран, но также можно использовать задвижку с фитингами на обоих концах.

Шаг 4: Клапан T&P

Клапан T&P (предохранительный клапан температуры и давления) - это предохранительное устройство, которое создает путь для выхода воды, если давление внутри резервуара по какой-либо причине достигает опасного уровня. Важно, чтобы у клапана, который вы покупаете, был такой же рейтинг, как у вашего водонагревателя.В документации по продукту для обоих будет описано, что требуется. В нашем случае мы просто сопоставили рейтинги ANSI (Американский национальный институт стандартов) для обоих.

Чтобы начать установку, временно ввинтите клапан в резервуар и измерьте расстояние между дном клапана и полом.

Вычтите 4 дюйма из этого измерения и отрежьте трубку соответствующей длины. После измерения снимите клапан сброса температуры и давления. Затем закройте нити тефлоновой лентой, натягивая ее на место.

Установите клапан в резервуар с помощью разводного ключа. Убедитесь, что открытый конец клапана направлен вниз.

Отрежьте трубку предохранительного клапана до нужной длины и припаяйте переходник с наружной резьбой к одному концу. Закройте резьбу адаптера тефлоновой лентой.

Вкрутите сливную трубку в предохранительный клапан и затяните. Открытый конец трубы должен находиться на высоте 3–4 дюйма над полом.

Шаг 5: Электроэнергия

Для водонагревателя всегда требуется отдельная цепь 220 В, а в нашем случае автоматический выключатель на 30 А и кабель цепи 10/2 (с заземлением).Они уже были на месте во время нашей работы, но кабель заканчивался почти в 20 футах от нашего нового резервуара.

Мы доставили новый кабель от распределительной коробки на балке к месту нового резервуара, просверлив отверстия в середине подвесных балок и проложив кабель вдоль балок там, где это удобно. Не забудьте закрепить кабель на месте каждые 2 фута.

Чтобы получить доступ к электрическим проводам в резервуаре, снимите верхнюю крышку. и вытащите черный и белый провода, которые вы там найдете.

Найдите выбоину в верхней части бака и надавите на нее отверткой и молотком. Отломите его плоскогубцами.

Вставьте конец соединителя кабелепровода с резьбой в выбивное отверстие и затяните его на месте гайкой соединителя.

Затем измерьте расстояние от верха резервуара до балок выше и добавьте примерно 4 дюйма, чтобы трубопровод можно было прикрепить к стороне балки или к блоку, прибитому между двумя балками.

После разрезания кабелепровода вставьте свободный конец кабеля в верхнюю часть трубы и вытяните кабель из нижней части.

Затем протяните конец кабеля через соединитель в отверстие резервуара и вставьте кабелепровод в соединитель.

Затяните его на месте с помощью соединительного винта и прикрепите заземляющий провод от кабеля к заземляющему винту внутри отверстия резервуара.

Соедините два белых провода вместе с разъемами и два черных провода вместе с разъемами. Замените защитную пластину, и установка завершена.

Проверьте свою работу, сначала наполнив резервуар водой и убедившись, что в сантехнических работах нет утечек.Не забудьте закрыть сливной кран перед включением воды. Только когда бак заполнен, вы можете включать автоматический выключатель и подавать питание на нагревательные элементы. Если вы включите элементы до того, как резервуар наполнится водой, они выйдут из строя, и их придется заменить.

Этот контент создается и поддерживается третьей стороной и импортируется на эту страницу, чтобы помочь пользователям указать свои адреса электронной почты. Вы можете найти больше информации об этом и подобном контенте на пианино.io

Думаете о модернизации до безрезервуарного водонагревателя? Перед тем как это сделать, изучите плюсы и минусы установки

.

Идеи и советы по ремонту и обслуживанию дома

Думаете о модернизации до безрезервуарного водонагревателя? Прежде чем сделать это, узнайте о плюсах и минусах установки - стоимости, требованиях и обслуживании.

Если пришло время заменить водонагреватель, возможно, вы подумываете об установке у себя дома модели без бака. Чтобы помочь вам принять правильное решение о том, какой тип установить, мы объясним, как работают безрезервуарные водонагреватели, и укажем на некоторые из их преимуществ и недостатков.

Как работают безбаквальные водонагреватели

Водонагреватели без резервуаров - также известные как водонагреватели по запросу или проточные водонагреватели - нагревают воду напрямую, без необходимости хранения воды.Бесконтактный нагреватель имеет датчик расхода, который активируется всякий раз, когда открывается кран с горячей водой. Затем устройство нагревает воду с помощью газовой горелки или электрического элемента и направляет воду туда, где она нужна в вашем доме. Поскольку нет резервуара, который нужно пополнять, вам не нужно беспокоиться о том, что у вас закончится горячая вода. Как только вы закрываете кран горячей воды, устройство определяет, что поток воды остановился, и отключает нагревательный элемент.

Преимущества бесконтактных водонагревателей

  • Они меньше обычных аккумуляторов, монтируются на стену и не занимают место на полу.Их размер может сделать их особенно привлекательными в домах, где квадратные метры очень важны.
  • Они могут помочь вам сэкономить на расходах на электроэнергию. По данным Министерства энергетики США, на нагрев воды приходится около 30 процентов семейных счетов за электроэнергию. Использование безрезервуарного водонагревателя может снизить эти затраты до 50 процентов, что дает среднегодовую экономию в 80 долларов.
  • Они долговечны и с меньшей вероятностью выйдут из строя, что приведет к потенциально катастрофическому затоплению вашего дома. Средний срок службы безрезервуарных водонагревателей примерно в два раза больше, чем у обычных водонагревателей - 20 лет и более.

Недостатки безбаквальных водонагревателей

  • Бензобак более дорогие. Электрический безрезервуарный агрегат будет стоить от 500 до 700 долларов, примерно столько же, сколько и традиционная модель с резервуаром, в то время как стоимость газового безбаквального обогревателя составляет от 1000 до 1200 долларов. Помимо первоначальной стоимости, в среднем по стране стоимость установки безбаквального агрегата составляет немногим более 1700 долларов. Во многих случаях существующие трубопроводы необходимо удлинить или переместить, а для газовой установки необходимо установить безопасную вентиляцию, чтобы предотвратить накопление окиси углерода внутри дома.Даже с учетом экономии на счетах за электроэнергию многим домовладельцам требуется около 20 лет, чтобы полностью окупить эти расходы.
  • «Без бака» не означает «горячая вода мгновенного приготовления». Вопреки распространенному мнению, водонагреватель без резервуара не обязательно подает горячую воду в ваш кран быстрее, чем обычный водонагреватель. Фактически, безтанковый юнит может быть медленнее. Нагревательному элементу бака-бака требуется время, чтобы сначала нагреть воду перед подачей ее в кран.
  • Поток горячей воды ограничен способностью агрегата нагревать воду.Обычно горячая вода течет из нагревателя без бака со скоростью 2-5 галлонов в минуту, и этого может быть недостаточно для нескольких одновременных использований горячей воды в вашем доме. Например, одновременное принятие душа и включение посудомоечной машины может растянуть безбаковый водонагреватель до предела. Если вы живете в семье, состоящей из нескольких человек, сравните модели без резервуаров, обращая особое внимание на расход каждой модели в галлонах в минуту (GPM). Чем больше людей и чем больше возможностей одновременного использования, тем больше должен быть GPM.Одним из решений является установка нескольких баков без резервуаров для удовлетворения потребностей большого домохозяйства, но это может стать очень дорогостоящим.
  • Во время отключения электроэнергии безбаковые агрегаты не производят горячую воду. В отличие от обычных водонагревателей в этих аварийных ситуациях нет резервного источника горячей воды.
  • Бесконтактные агрегаты подвержены выходу из строя из-за жесткой воды. Жесткая вода проблематична для всех водонагревателей, но особенно для баков. Их следует полностью опорожнять, а их фильтры следует менять ежемесячно.Их также необходимо регулярно промывать. (Резервуары необходимо промывать только раз в год или около того.) Если вы не предпримете этих шагов, жесткая вода может вывести из строя безбаковый водонагреватель всего за два года. Кроме того, несоблюдение этих требований к техническому обслуживанию может привести к аннулированию гарантии производителя.
  • Безтанковые агрегаты сложные. Изучите внутреннюю работу типичного безрезервуарного агрегата. Вы можете быстро увидеть, сколько потенциально может пойти не так, как надо, со всеми замысловатыми технологиями безрезервуарных водонагревателей.

Газ или электричество

Электрические безбаквальные водонагреватели дешевле газовых версий. Установка проще и дешевле, и их, как правило, не так сложно обслуживать, как газовые модели. Однако очень немногие из них могут обслуживать сразу несколько точек.

Газовые установки

доступны в большом разнообразии моделей и размеров как для домашнего, так и для коммерческого использования и имеют мощность от 130 000 до 380 000 БТЕ. Больше БТЕ означает большую мощность нагрева. Однако имейте в виду, что большинство обычных водонагревателей для газовых баллонов не было установлено с учетом модернизации без резервуаров.Следовательно, газовый трубопровод, счетчик и основная линия к счетчику в вашем доме могут иметь неправильные размеры, что потребует дорогостоящей реконфигурации и установки. Газовые агрегаты также требуют безопасной системы вентиляции, а электрические агрегаты - нет.

Как для газовых, так и для электрических моделей общая энергоэффективность безрезервуарного водонагревателя измеряется с помощью коэффициента энергии (EF). Этот рейтинг EF основан на процедурах тестирования, разработанных Министерством энергетики США. Сегодня энергетические коэффициенты безбаквальных водонагревателей находятся в диапазоне от.64 и .91 для газовых моделей и до .99 для электрических моделей. Чем выше коэффициент энергии, тем эффективнее водонагреватель.

Для семьи из одного или двух человек, вероятно, подойдет безбаковый электрический агрегат. Для более крупных домашних хозяйств, вероятно, лучше всего подойдет газовый водонагреватель без резервуара.

Защита водонагревателя

Как бы вы ни решили удовлетворить потребности своего дома в горячей воде, вы также захотите защитить свои вложения в водонагреватель.Это означает выполнение рекомендованного производителем профилактического обслуживания водонагревателя, периодического осушения резервуара (или трубопроводов) для удаления вредных отложений и накипи. Чтобы еще больше минимизировать затраты, связанные с ремонтом и заменой водонагревателя, подумайте о покупке American Home Shield® Water Heater Home Warranty . Наши гибкие планы могут помочь вам защитить ваш дом, а также ваш семейный бюджет.

7 шагов по установке электрического водонагревателя

Вы несете дорогие счета за использование газового обогревателя? Как вы думаете, ваш электрический водонагреватель изжил себя и нуждается в замене?

Спрос на горячую воду огромен практически в каждом доме, при этом потребление энергии на нагрев воды составляет 17%.Хотя есть много домашних профессионалов и электриков, которые могут установить ваш электрический водонагреватель, они стоят недешево. Таким образом, необходимо знать эту самодельную стратегию установки электрического водонагревателя.

В этом руководстве мы покажем вам, как установить электрический водонагреватель в вашем доме с помощью нескольких инструментов. Вы не только сможете сэкономить свои кровно заработанные деньги, но и отточите свои навыки электромонтажа, чтобы справляться с аналогичными задачами в вашем доме.

Как установить электрический водонагреватель

Установка электрического водонагревателя может быть сложной задачей, но, обладая небольшими знаниями в области сантехники и электромонтажных работ, вы сможете сделать это самостоятельно, следуя нашим процедурам.

Необходимые материалы и предметы

Прежде чем мы начнем, вы должны иметь под рукой все необходимые инструменты и материалы, чтобы сделать вашу работу беспрепятственным процессом. Вот некоторые из инструментов, которые вам понадобятся:

  • Защитная перчатка
  • Датчик напряжения
  • Паяльник
  • Резак для труб
  • Отвертка
  • Гаечный ключ
  • Трубная смазка
  • Шланг

Пошаговое руководство Установка электрического водоснабжения

Шаг 1: Отключите электричество и снимите старый электрический нагреватель

Если вы заменяете старую электрическую воду из-за той или иной неисправности, вам необходимо сначала удалить ее.Отключите источник питания вашего электрического водонагревателя от автоматического выключателя.

Далее следует слить воду из бака. Мы написали пост о том, как слить воду из водонагревателя. Выключите клапаны и подсоедините шланг для слива бака. Используйте любой из инструментов, например отвертку, резак для труб или трубный ключ, чтобы удалить оставшиеся соединительные детали.

Шаг 2: Отсоедините электрический провод

Отсоедините электрические кабели от верхней части электронагревателя.Еще раз проверьте, выключен ли автоматический выключатель на коробке выключателя.

Теперь перед запуском проверьте провода детектором напряжения. Закройте провод крышкой и вставьте метку или этикетку, чтобы предотвратить возможную путаницу на более позднем этапе. Как вариант, вы можете сделать снимок.

Шаг 3: Отсоедините трубы подачи

Отсоедините трубы подачи горячей и холодной воды, отрезав их. Это особенно важно, если производитель использовал медные трубы для водонагревателя.

Труба для труб или резак идеально подходят для резки. Кроме того, оставьте достаточно части трубки, чтобы ее можно было легко исправить, и вы также можете снять выпускную трубу, подключенную к клапану T&P.

Как вариант, вы можете припаять медные трубы к входу холодной воды с помощью паяльника. Сначала нагрейте трубу горелкой и припаяйте к воздухозаборнику.

Шаг 4: Повторно подключите электрические провода

Откройте крышку распределительной коробки, чтобы получить свободный доступ к электрическим кабелям, и подсоедините провод заземления с помощью зеленого винта заземления.

Присоедините кабели; их можно скрутить с помощью соединителей проводов. Используйте прежние соединения проводов в качестве ориентира и снова подсоедините провода, как они были до того, как вы начали работу над этим. А также закройте крышку распределительной коробки.

Шаг 5: Установите линии подачи

Обязательно подсоедините линию подачи и включите воду. Подключите линии подачи горячей и холодной воды. Соедините трубу холодной воды и вход холодной воды для водонагревателя.

Если в вашем старом водопроводе использовались медные трубы, вы можете не обращать внимания на новый водопровод.Для домовладельцев, находящихся в зоне землетрясения, рассмотрите возможность использования сейсмических ремней, чтобы надежно удерживать шпильку с помощью трещотки и гнезда.

Шаг 6: Присоедините нагнетательную трубу и датчик температуры

Рассмотрите возможность установки нового предохранительного клапана T&P, если он не установлен заранее. Не рекомендуется использовать старый клапан. Клапан T&P предотвращает повреждения, автоматически открываясь при повышении давления или температуры. Вы должны проверить длину, которую использует ваш электрический водонагреватель.

Очистите конец трубы и фитинг, затем подсоедините его к стыку. Используйте припой и горелку для соединения трубы.

Шаг 7: Включите автоматический выключатель

Включите автоматический выключатель на главном блоке питания. Это нужно делать после того, как ваш водонагреватель наполнится водой.

Предупреждение: Не выключайте питание, пока резервуар не наполнится. Это может вызвать высыхание электрических элементов, если они не полностью погружены в воду. Если вы заметили, что на ваш водонагреватель не подается питание, отключите автоматический выключатель перед проверкой электрических соединений.

Чтобы избавиться от воздуха в баке и водопроводе, дайте крану горячей воды поработать несколько минут. Чтобы вода полностью нагрелась, может потребоваться несколько часов. Установите температуру 120 градусов по Фаренгейту. Через пару часов проверьте напорную трубу. Из трубы может потечь из-за высокого давления. Вот видео-руководство, которое поможет вам в обучении.

ПРИМЕЧАНИЕ: Следуйте инструкциям в вашем руководстве, так как шаги могут отличаться в зависимости от модели вашего электрического водонагревателя.

Как работает электрический водонагреватель

Рабочий механизм электрического водонагревателя мало волнует среднего домовладельца, если он служит своей основной цели - подаче горячей воды.

Однако вам нечего терять, понимая основы работы вашего водонагревательного устройства и доступные варианты, когда возникает необходимость в замене. Наибольшей популярностью пользуется водонагреватель резервуарного типа в современных домах.

Однако для тех, кто стремится к максимальной энергоэффективности, гибридная модель - хороший вариант.Место использования идеально подходит для подачи горячей воды к приборам, расположенным далеко от центрального водонагревателя дома.

Применение электричества в водонагревателе

Электрический водонагреватель бывает различных форм в зависимости от наличия или отсутствия емкости и того, как он генерирует тепло. К ним относятся:

Водонагреватель резервуарного типа

У вас, вероятно, есть водонагреватель резервуарного типа в вашем доме. Это самая распространенная система водяного отопления в современном доме.Водонагреватель резервуарного типа может работать как на газе, так и на электричестве.

Однако использование первого намного дороже, что делает электрический водонагреватель разумным выбором. Водонагреватель резервуарного типа имеет изолированный резервуар для хранения, в котором содержится как холодная, так и горячая вода, в зависимости от использования.

Независимо от того, используете ли вы газ или электричество для питания своего водонагревателя резервуарного типа, вы неизбежно понесете дополнительные расходы на электроэнергию. Водонагреватель емкостного типа содержит меньше воды по сравнению с безбаквальным водонагревателем и одинаково расходует много энергии на поддержание температуры.

Водонагреватели без резервуара

Технология, лежащая в основе безрезервуарного водонагревателя, является инновационной с его способностью распознавать, когда вам нужна горячая вода, рассчитывать потребляемую энергию и производить определенное количество горячей воды, которое вам нужно за раз. Вот почему его иначе называют проточным водонагревателем или водонагревателем по запросу.

Независимо от того, используете ли вы электрический водонагреватель или проточный водонагреватель на пропане, эта система отопления сэкономит вашей семье сотни долларов в год, поскольку потребляет меньше энергии.Единственным недостатком является то, что его установка довольно дорога по сравнению с другими.

Гибридный водонагреватель

Гибридный водонагреватель оснащен электрическим тепловым насосом и использует компактный компрессор и змеевик испарителя для отвода тепла из воздуха в помещении. Затем тепло передается поступающей холодной воде. Это экономит 60% энергии по сравнению с обычным водонагревателем.

Почему стоит выбрать электрический водонагреватель?

Вы, наверное, знаете, что электрический водонагреватель - не единственная доступная разновидность водонагревателя.Некоторые из них работают на газе, и хорошим примером является пропановый водонагреватель без резервуара. Однако у электрического водонагревателя есть некоторые грани, которые мы выделили ниже.

По сравнению с другими водонагревателями, доступными на рынке, электрический водонагреватель является наиболее доступным вариантом с точки зрения начальной стоимости. Это будет в основном зависеть от типа и размера водонагревателя, независимо от того, питается ли он от электричества или газа.

Для установки газового водонагревателя вам потребуется установить дополнительные трубопроводы и настроить другую систему вентиляции, которая поможет вам отвести выхлопные газы, образующиеся в процессе сгорания.При установке электрического водонагревателя этого делать не нужно, что делает установку бесшовной.

Средний дом привязан к электросети, что дает возможность установить электрический водонагреватель. С другой стороны, прежде чем вы сможете установить газовый водонагреватель, ваш дом должен быть подключен к источникам природного газа или пропана. Это может стоить очень дорого.

Приборы, работающие на газе, склонны к утечкам газа; водонагреватель не исключение. Хотя у электрического водонагревателя есть свои проблемы с безопасностью, вероятность возникновения каких-либо проблем с электрической безопасностью намного ниже, чем у утечки газа.

Коэффициент энергии (EF) - это термин, используемый для сравнения эффективности различных доступных водонагревателей. Это число, которое оценивает эффективность водонагревателя в отношении количества топлива или электроэнергии, необходимых для производства горячей воды. У высокоэффективного нагревателя будет высокий EF.

Заключение

К настоящему времени вы, должно быть, уже научились устанавливать электрический водонагреватель. Процессы просты, и вы можете легко их развернуть. Что делает его более интересным, так это то, что это может сделать каждый, если у вас есть небольшие знания в области сантехники и электрического монтажа.

Кроме того, вы должны уметь следовать инструкциям. Вы не только сможете сэкономить больше по сравнению с использованием газа, но также максимально повысите эффективность вашего водонагревателя.

Мы рассмотрели все, что вам нужно знать о том, как установить электрический водонагреватель. Однако, если вы в какой-то момент заблудились, не стесняйтесь связаться с нами в разделе комментариев ниже.

И не забудьте поделиться с друзьями и семьей, которым может понадобиться такое же решение.

Водонагреватели с тепловым насосом | Министерство энергетики

Водонагреватели с тепловым насосом используют электричество для переноса тепла из одного места в другое вместо непосредственного производства тепла.Следовательно, они могут быть в два-три раза более энергоэффективными, чем обычные электрические водонагреватели сопротивления. Чтобы переместить тепло, тепловые насосы работают как холодильник в обратном направлении.

В то время как холодильник забирает тепло из ящика и сбрасывает его в окружающую комнату, автономный водонагреватель с воздушным тепловым насосом забирает тепло из окружающего воздуха и сбрасывает его - при более высокой температуре - в бак для нагрева воды. Вы можете приобрести автономную систему водяного отопления с тепловым насосом в виде интегрированного блока со встроенным резервуаром для воды и резервными резистивными нагревательными элементами.Вы также можете модернизировать тепловой насос для работы с существующим обычным водонагревателем.

Водонагреватели с тепловым насосом требуют установки в местах, температура которых поддерживается круглый год при температуре 40–90ºF (4,4–32,2ºC) и обеспечивает не менее 1000 кубических футов (28,3 кубических метров) воздушного пространства вокруг водонагревателя. Прохладный отработанный воздух можно выводить в комнату или на улицу. Устанавливайте их в помещении с избыточным теплом, например в топке. Водонагреватели с тепловым насосом не будут эффективно работать в холодном помещении.Они имеют тенденцию охлаждать помещения, в которых находятся. Вы также можете установить систему теплового насоса с воздушным источником, сочетающую в себе нагрев, охлаждение и нагрев воды. Эти комбинированные системы забирают тепло из наружного воздуха зимой и из воздуха в помещении летом. Поскольку они удаляют тепло из воздуха, любой тип теплового насоса с воздушным источником работает более эффективно в теплом климате.

Домовладельцы в первую очередь устанавливают геотермальные тепловые насосы, которые отводят тепло из земли зимой и из воздуха в помещении летом для обогрева и охлаждения своих домов.Для нагрева воды вы можете добавить пароохладитель к системе геотермального теплового насоса.
