инструкция по прокладке ПП, установка труб из полипропилена

Содержание:

Положительные характеристики ПП труб
Основные особенности монтажных работ
Разработка проекта магистрали
Выполнение сварки ПП труб
Как самостоятельно сделать сварочный аппарат
Монтаж полипропиленового трубопровода
Обустройство канализационной системы из полипропиленовых труб

Все чаще при прокладке трубопроводов для отопительных и водоснабжающих систем вместо традиционных металлических труб используют пластиковую трубную продукцию, к которой, в том числе относятся полипропиленовые изделия (сокращенно ПП).

Прежде всего, возрастающая популярность их применения объясняется тем, что установка полипропиленовых труб делается легко и выполнить эту работу можно без проблем своими руками. Для этого не требуется владение особыми навыками и специальными познаниями.

Положительные характеристики ПП труб

Трубная продукция, изготавливаемая из полипропилена, имеет ряд преимуществ:

• продолжительный срок эксплуатации, который составляет минимум 25 лет;
• устойчивость к агрессивному влиянию окружающей среды;
• широкий ассортимент соединительных фитингов и других комплектующих элементов;
• отсутствие на внутренней и наружной поверхности конденсата и различных отложений;
• незначительный вес изделий;
• устойчивость к коррозийным процессам;
• простота проведения монтажных работ;
• достаточная прочность;
• низкий уровень издаваемого шума.

Предельно допустимой рабочей температурой жидкости, перемещающейся по полипропиленовым трубопроводам, принято считать 90ᵒС (ограничение касается продукции марки 20 и 21). В случае обустройства магистрали для подачи холодной жидкости, температурный режим которой чаще всего не превышает 20 градусов, прокладывают трубы марок с 11 по 16.

Основные особенности монтажных работ

Выполняется прокладка труб из полипропилена с использованием фитингов, как резьбовых, так и нерезьбовых. Изделия, имеющие резьбу, бывают:

• разъемными;
• неразъемными.

На выбор способа проведения монтажных работ, прежде всего, влияют условия, в которых будет эксплуатироваться трубопровод. Все комплектующие, изготовленные из полипропилена, необходимо защищать от огня.

Когда нужно врезать в систему водомер или накопительную емкость, используют резьбовые изделия разъемного типа. Помимо этого неразъемное соединение применяют только при работе с гибкими шлангами. Запрещено задействовать грязные или подвергшиеся деформации элементы. Также не разрешается самостоятельно наносить резьбу.

Если предстоит соединять ровные участки или обустраивать переход отрезка трубопровода на диаметр другого размера, пользуются муфтами. Для поворотов задействуют специальные угольники, а для создания разветвлений в системе – тройники. Перегиб труб не допускается.

После того как изучена вся необходимая информации, приступают к монтажу полипропиленовых труб, который выполняется в несколько этапов.

Разработка проекта магистрали

Всегда перед началом проведения монтажа составляют проект будущей системы. Основным критерием считается эргономичность – по этой причине необходимо, чтобы в магистрали количество поворотов трубопроводов и соединительных элементов было сведено к минимуму.

Если планируется обустройство системы теплоснабжения, важно грамотно составить проект, в котором должно быть точно указано расположение следующих элементов:

• отопительное оборудование;
• крепежные изделия;
• различные переходники и муфты;
• уголки.

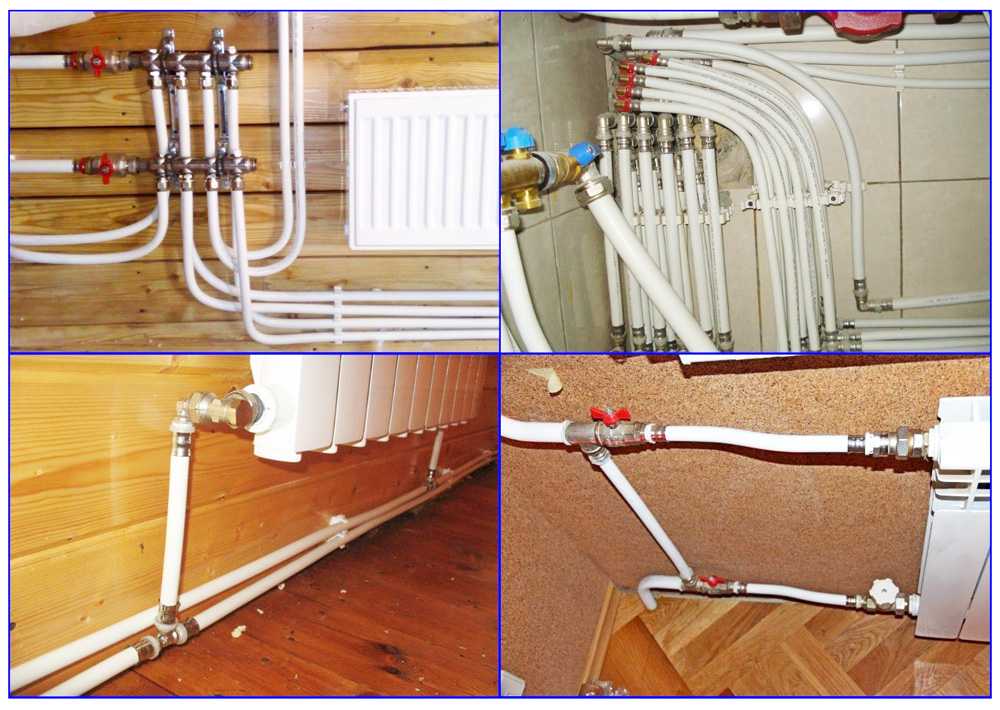

Теплоснабжающую магистраль подсоединяют к батареям сбоку или снизу одним из двух способов – однотрубным или двухтрубным.

При разработке проекта нужно учитывать вероятность термального расширения материала изготовления труб, которым в данном случае является полипропилен.

При необходимости прокладки водопроводной разводки трубопровод подключают к централизованным коммуникациям. При проектировании водоснабжения учитывают, что предстоит подсоединение таких сантехнических приборов как унитазы, нагревательные агрегаты, раковины и т.д.

На практике используют один из двух способов обустройства разводки:

1. Открытый вариант. Трубы, устанавливаемые горизонтально размещают выше уровня напольного покрытия, а вертикальные изделия – только по углам. Благодаря такому монтажу, можно сделать трубопровод не таким заметным.
2. Закрытый вариант. Данный метод установки сложен в реализации, так как для этого потребуется предварительное проведение точных расчетов. Трубы, вмуровываемые в стены, должны быть цельными, а к каждому стыку нужно обеспечить беспрепятственный доступ.

Разводка водопроводной сети бывает трех типов:

• Последовательного. Этот бюджетный способ прост в реализации.
• Коллекторного — подача воды организуется с применением специального оборудования – коллектора.
• С проходными розетками – его задействуют редко.

Выполнение сварки ПП труб

Совет: Используйте наши строительные калькуляторы онлайн, и вы выполните расчеты строительных материалов или конструкций быстро и точно.

Чтобы приступить к данному этапу, необходимо иметь в своем распоряжении электрический лобзик для резки полиэтилена и оборудование, предназначенное для сварки.

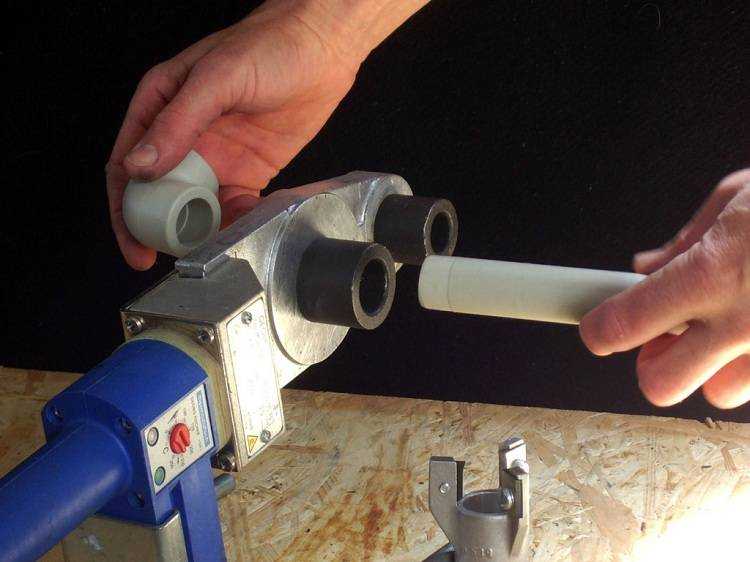

Перед началом выполнения работы на прибор нужно надеть насадки (гильзы) определенного диаметра. Потом при помощи терморегулятора задать нужную температуру, которая должна составлять около 260 – 265 градусов и подождать, пока прибор разогреется. Существует пошаговая инструкция от производителя сварочного оборудования, подробно описывающая все нюансы, в том числе время разогрева.

Последовательность осуществления сборки определяют до начала работы:

1. Пока агрегат разогревается, выполняют все нужные замеры труб, которые потом размечают и разрезают.
2. Торцы отрезков, которые предстоит между собой соединить, зачищают и обезжиривают.
3. Используя карандаш, отмечают глубину вхождения каждого из участков трубы в гильзу. При этом следует оставлять зазор, равный минимум 1 миллиметру, поскольку нужно не допустить, чтобы изделие упиралось в соединительную муфту фитинга.

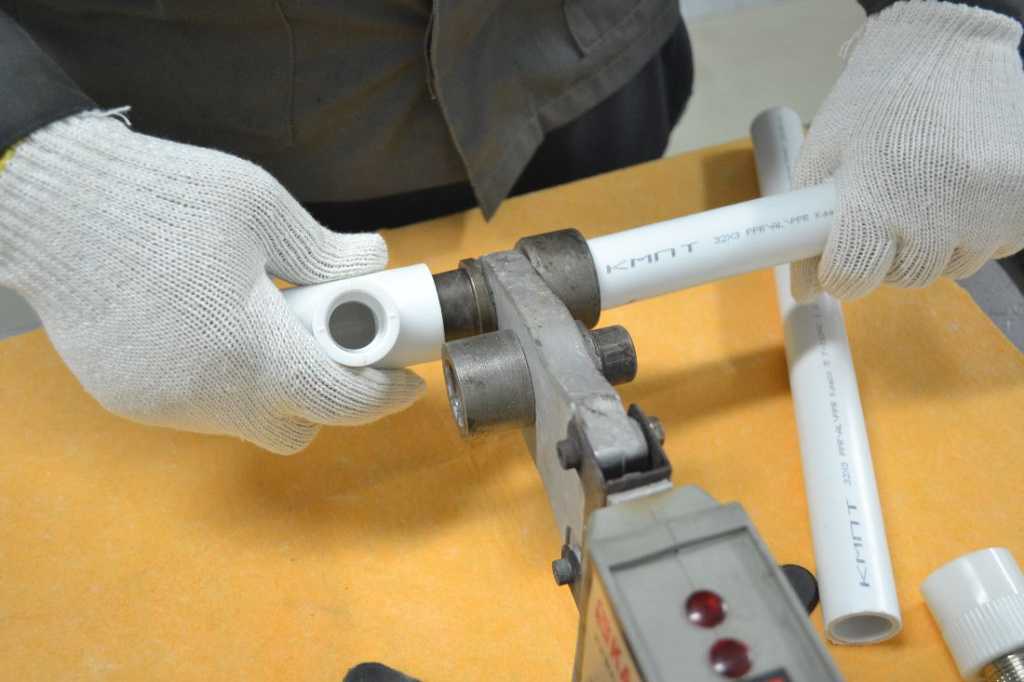

4. Трубу из полипропилена вместе с фитингом надевают на гильзу, принимая во внимание ранее нанесенные отметки. Нагрев всех элементов выполняют одновременно. Если насадка одного из компонентов выполнена плохо или она получилась слишком свободной, его тут же отбраковывают. Продолжительность нагрева в основном зависит от глубины сварки и сечения трубы.
5. Изделия через определенное время снимают и соединяют, с усилием насаживая одно на другое. Элементы нельзя поворачивать относительно осевой линии.
6. В течение только нескольких секунд после завершения соединения можно выполнить первичную корректировку, после чего происходит окончательная фиксация.

Выполнение соединения отрезков ПП труб можно считать сделанным качественно, если в месте сварки отсутствуют малейшие зазоры.

Как самостоятельно сделать сварочный аппарат

Поскольку хороший прибор для сварки стоит недешево, лучше будет взять его в аренду или изготовить своими руками.

Когда выбор сделан в пользу второго варианта, тогда нужно заранее подготовить:

• электрическую дрель;
• насадку (гильзу) требуемого диаметра;
• утюг устаревшей модели;
• шайбу и болт для него;
• термальную пасту для компьютеров.

Очередность действий будет следующей:

1. Чтобы увеличить степень теплопередачи, подошву старого утюга обрабатывают пастой, после чего нужно зафиксировать тефлоновую гильзу. Ее положение определяют заранее – располагают широкой частью к низу или к верху.
2. Спиливают у утюга носик, чтобы было удобнее с ним работать в непосредственной близости от стен.
3. Нагревают гладильный прибор, пока он не выключится повторно.
4. Наличие у утюга термодатчика позволяет более точно определить, до какой температуры нагрелся агрегат. Существует и более простой метод узнать степень нагрева прибора при помощи свинца. Дело в том, что этот металл начинает плавиться при 230 градусах, что почти совпадает с температурой, требуемой для выполнения сварки.

Последующие действия, касающиеся пайки, аналогичны описанной выше сборке.

Монтаж полипропиленового трубопровода

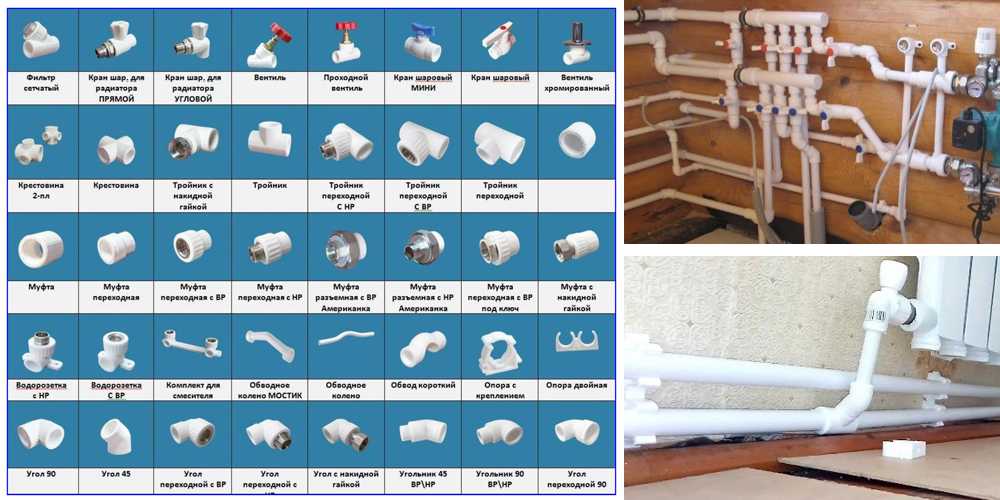

Для создания магистрали будут нужны:

• трубы ПП;
• пластиковые хомуты;
• фитинги с резьбой;
• муфты и тройники;
• разъемные соединительные элементы;
• отводы и переходники;
• краны шаровые; заглушки.

Сначала устанавливают главные элементы системы, к которым относятся сантехнические приборы, радиаторы, нагревательные агрегаты и прочее. На основании проекта размечают места прокладки магистрали. Монтаж труб из полипропилена осуществляют при помощи муфт. При необходимости собрать труднодоступные участки магистрали — это делают по отдельности.

При прокладке коммуникаций для конструкции теплоснабжения или горячего водоснабжения учитывают коэффициент термального расширения. С целью его компенсации рекомендуется использовать соединительные детали подвижного типа.

Когда осуществляется монтаж ПП труб для прокладки закрытого трубопровода, сначала штробируются стены, для чего в определенных местах делают канавку, ширина которой равна двум диаметрам трубы. Наполнять магистраль жидкостью можно только через час после окончания монтажных работ, а гидравлические испытания проводят по истечению суток.

Обустройство канализационной системы из полипропиленовых труб

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
3. Не допускается выполнение резких поворотов коммуникаций, а точнее — под прямым углом. Вместо них применяют полуотводы.
4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.

Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

В процессе монтажа системы швы не требуется герметизировать, поскольку в полипропиленовых трубах для наружной укладки есть резиновые уплотнители.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Монтаж полипропиленовых труб своими руками: пошаговая инструкция с фото

Провести монтаж пропиленовых труб своими руками, если есть необходимый инструмент и комплектующие по силам почти каждому человеку. Главное – изучить все особенности работы и следовать простой инструкции. Чтобы получить надежную систему, не нужно быть специалистом-сантехником, единственное, что необходимо – придерживаться технологии и использовать качественные трубы и фитинги.

Вернуться к содержанию ↑

Преимущества и недостатки ПП труб

Этот вариант, как и все остальные, имеет как достоинства, так и недостатки. Их стоит рассмотреть в первую очередь, чтобы иметь возможность оценить особенности пропиленовых элементов и понять, подходят они или нет. Что касается плюсов, основные из них таковы:

1. Небольшая цена. Трубы стоят недорого и при этом имеют высокие эксплуатационные показатели.
2. Стойкость к неблагоприятным условиям эксплуатации. Полипропилен не боится перепадов влажности и температуры. Материал не окисляется, не поражается коррозией и в течение многих лет сохраняет первоначальные характеристики.
3. Небольшой вес. Трубы и фитинги к ним очень легкие, что существенно упрощает их транспортировку и монтаж. Кроме того, на стены оказывается минимальная нагрузка, нет необходимости использовать дорогой крепеж.
4. Простота монтажа. Систему можно собрать своими силами, необходимое для этого оборудование продается в магазинах сантехники и стоит недорого. А освоить работу на нем не составит труда, это намного проще сварки металла.
5. Полипропилен легко чистить как изнутри, так и снаружи. Гладкая поверхность не дает скапливаться грязи о отложениям.
6. Низкий уровень шума при движении воды по трубам.
7. Прочность и стойкость к ударам. Пластик выдерживает существенные нагрузки и при деформационных воздействиях не теряет форму, если они не превышают допустимые пределы.

Недостатков у труб их полипропилена намного меньше, чем преимуществ. Но они тоже есть:

1. Элементы не гнутся, поэтому важно расположить их ровно и соединить правильно. После сварки разъединить стык уже не получится.
2. При нагреве длина трубы увеличивается, из-за чего со временем она может начать прогибаться в местах, где нет креплений.
3. При работе нужен качественный паяльный аппарат, без него провести монтаж не выйдет.

Кстати!

На сегодняшний день именно полипропиленовые трубы занимают лидирующие позиции как в водопроводах, так и в отопительных системах.

Вернуться к содержанию ↑

Маркировка полипропиленовых труб

На ПП изделиях есть маркировка, она стандартна у всех производителей, что позволяет быстро узнать нужные данные. Чтобы разобраться в обозначениях, используют простую инструкцию для «чайников»:

1. Вначале идет наименование производителя. Оно может быть как на русском, так и на английском языке.
2. Второй пункт – марка трубы. Обозначения обычно состоят из нескольких символов, тут все зависит от изготовителя, типа изделия и используемого при его производстве сырья.
3. Номинальное давление – один из важнейших аспектов, которому стоит уделить особое внимание. В продаже встречаются четыре варианта: PN10 – для холодной воды, PN16 – под холодное и теплое водоснабжение, PN20 – горячая вода и отопительные коммуникации, PN25 – отопительные системы с большим давлением (подходят для многоквартирных домов).
4. Диаметр и толщина стенок позволяют оценить качество изготовления. Если размер стандартный и составляет 25 мм, то стенки могут быть разными, но чаще всего встречается вариант на 4 мм.
5. Класс эксплуатации показывает, под какие системы рассчитано изделие.
6. Максимальный показатель рабочего давления. Это значение неразрывно связано с классом, поэтому стоит обращать основное внимание именно на него. Подбирать стоит изделия с запасом прочности, чтобы исключить повреждения системы из-за превышения показателей давления.
7. Нормативный документ, которому соответствует продукция. У отечественных производителей это ТУ, у зарубежных – свои варианты, так как в каждой стране нормативная база чем-то отличается.

Чаще всего в строительном магазине подсказывают подходящие варианты в зависимости от целей использования. Но, все равно, лучше сверить хотя бы номинальное давление, чтобы убедиться, что трубы подойдут под цели использования.

Вернуться к содержанию ↑

Особенности монтажа полипропиленовых труб своими руками

Для качественного проведения работ и обеспечения заявленного производителем ресурса в 50 лет, нужно выполнить ряд подготовительных этапов и приобрести все необходимое заранее. Чтобы ничего не упустить, можно использовать простую инструкцию:

1. В первую очередь составляют подробную схему, на которой будут указаны все элементы системы. Важно помнить о том, что прокладываются отдельные магистрали на горячую и холодную воду. Особое внимание стоит уделить разводке в ванной, так как там обычно много коммуникаций. Лучше поручить составления проекта специалистам, чтобы исключить любые проблемы и не упустить важных аспектов.
2. Рассчитывают необходимое количество труб и комплектующих Тут все делают по схеме, если она подробная, то определить количество фитингов и общую длину трубопроводов не составит труда. Надо не забывать о крепеже, так как для ПП элементов применяют специальные фитинги.
3. Приобретают паяльник для полипропиленовых труб, его еще называют сварка для ПП. Не стоит экономить на качестве оборудования, от него напрямую зависит прочность соединений и их долговечность. Проще всего почитать отзывы на специализированных форумах или проконсультироваться с профессионалом.
4. Также потребуется приспособление для резки труб, лучше использовать специальный инструмент, он стоит недорого. Чтобы снять наружный и армирующий слой с трубы перед пайкой потребуется шейвер. Еще одно обязательное приспособление – фаскосниматель, его также лучше приобрести, так как обработать край ножом не имея опыта будет проблематично.
5. Оптимальными условиями в помещении являются температура выше +10℃ и нормальная влажность.

Кстати!

При покупке сварочного аппарата для ПП труб всегда проверяют наличие инструкции на русском языке. Иначе разобраться в условиях его правильного использования будет проблематично.

Вернуться к содержанию ↑

Сварка полипропиленовых труб

Чтобы разобраться с рабочим процессом, проще всего разбить его на шаги и выполнять их по порядку. Инструкция достаточно проста, поэтому практически любой человек после ее изучения может самостоятельно паять трубы:

1. Проводят замеры и определяют длину трубы, которая потребуется. Начальную точку выбирают самостоятельно, тут стоит исходить из соображений удобства. Подготавливают место работы, проще всего переносить паяльник, закрепив на подставке, которая идет в комплекте. Ели поблизости нет розетки, то потребуется удлинитель.
2. Отрезают кусок нужного размера, для этого используют специальные клещи или труборез. Применять подручные варианты нежелательно, так как если срез будет неровным, труба разогреется неодинаково и пострадает надежность соединения. В крайнем случае можно приспособить ножовку по металлу и стусло, в котором лезвие идет идеально ровно.
3. С трубы снимают армирующую прослойку и верхний слой пластика с помощью шейвера. Приспособление специально предназначено для таких целей, разобраться в его использовании не составит труда.
4. Снимают фаску, чтобы обеспечить более удобное соединение и предотвратить деформации и образование задиров при стыковке.
5. Чтобы обеспечить наилучшее качество соединения, обязательно очищают наружную часть трубы и внутреннюю поверхность фитинга. После чего протирают их обезжиривающим средством, это также важный момент.
6. Внимательно изучают инструкцию по использованию паяльного аппарата. Чаще всего перед началом работы ему нужно нагреться в течение 10-15 минут, сигналом о готовности служит потухшая лампочка.
7. Одновременно надевают фитинг и трубу на насадку сварочного аппарата с обеих сторон. Натягивают их до упора с небольшим усилием. Выдерживают то время, которое предписано в инструкции – не больше и не меньше.
8. Снимают элементы и плотно состыковывают их. Чтобы не вставлять трубу слишком глубоко, на ней можно делать метку маркером или карандашом. После соединения прижимают в течение 5 секунд, в этот период можно вносить минимальные поправки, нельзя проворачивать деталь больше, чем на 10° относительно друг друга.

Важно!

Если в надежности какого-либо соединения есть сомнения, лучше сразу заменить его. А после того, как система собрана, обязательно проверяют ее, осматривая стыки.

Вернуться к содержанию ↑

Важные нюансы установки

Необходимо помнить несколько дополнительных рекомендаций, чтобы провести работу качественно. Нельзя забывать о том, что практически всегда протечки в системе ПП труб появляются на стыках, поэтому не стоит торопиться при пайке. Также учитывают следующее:

1. Не стоит располагать трубы вблизи источников огня и сильно нагревающихся поверхностей.
2. Нужно использовать разные трубы для подачи воды и для систем отопления. Это позволит сэкономить деньги.
3. Если в системе есть приборы для учета, водонагревательное оборудование и другие элементы, которые могут потребовать замены, надо делать резьбовые соединения в местах их подключения. Для этого можно приобрести специальные фитинги.
4. При малейших признаках деформации или повреждения муфт и труб их надо отбраковывать.
5. Важно уделить внимание надежному креплению элементов к стене. Для этого лучше всего использовать специальные клипсы, а фиксировать их можно как саморезами, так и дюбелями.
6. Надо четко следить за временем нагрева. Недогрев не обеспечит нормального соединения, перегрев может стать причиной деформации пластика.

Собрать систему водоснабжения или отопления из ПП труб по силам практически каждому. Главное – хорошо разобраться в теме, посмотреть видео и изучить инструкцию по использованию паяльного оборудования. Также важно соблюдать технологию, чтобы обеспечить максимальную надежность соединений.

Монтаж полипропиленовых труб своими руками: технология работы

Решили сделать капитальный ремонт в квартире? Тогда стоит учесть, что без замены водопровода он будет неполноценным. Согласитесь, будет обидно, если одна из труб сразу после ремонта начнет давать течь, ну и затопить соседей. Отличной альтернативой устаревшему водопроводу являются пластиковые трубы.

Сделать пластиковую разводку системы отопления или водоснабжения в квартире достаточно просто. Чтобы осуществить монтаж полипропиленовых труб своими руками, вам понадобится только набор специального оборудования и минимум технических навыков.

Далее мы расскажем, какие инструменты нужны для работы, и как ими правильно пользоваться. Кроме того, в статье вы найдете информацию о том, как правильно составить схему разводки пластикового трубопровода, а также пошаговую инструкцию сварки полипропиленовых труб. В помощь домашнему мастеру мы подобрали тематические видео.

Содержание статьи:

• Анатомия полипропиленовых трубок
  • Классификация полипропиленовых материалов
  • Как выглядит маркировка?
  • Внешний вид и внутреннее устройство
• Преимущества и недостатки ПП
• Подготовка к монтажу ПП труб
  • Этап №1. Составление проекта
  • Этап №2. Подготовка инструмента
  • Этап №3 Подбор фитингов полипропиленовых
  • Этап №4. Выбор схемы соединения
• Пошаговая инструкция сварки ПП труб
  • Этап №1 — обрезка трубы
  • Этап №2 — обработка трубы и снятие фаски
  • Шаг №3 — подготовка паяльника
  • Шаг №4 — нагрев и соединение деталей
• Как закрепить трубопровод?
• Выводы и полезное видео по теме

Анатомия полипропиленовых труб

Большинство полипропиленовых (ПП) труб одинаковы только на первый взгляд. Более детальное их рассмотрение позволит заметить различия в плотности материала, внутренней структуре и толщине стенок. От этих факторов зависит область применения труб и особенности их монтажа.

Классификация материалов ПП

Качество сварного шва полипропилена и эксплуатационные характеристики труб во многом определяются технологией изготовления ПП.

Различают такие разновидности деталей, исходя из материала их изготовления:

1. ПРН . Однослойные изделия из гомополипропилена. Применяются в промышленных трубопроводах и системах холодного водоснабжения.
2. РРВ . Однослойные изделия из блок-сополимера ПП. Применяются для монтажа сетей теплого пола и холодопроводов.
3. стр. . Однослойные изделия из рандом-сополимера ПП. Применяются в системах водоснабжения и отопления домов с температурой воды до +70°С.
4. PPS . Слабогорючий вид трубы с рабочей температурой до +95°С.

Существуют также многослойные армированные детали из ПП.

При нагреве до 80 градусов армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные удлиняются на 12 мм/м

Имеют дополнительную внутреннюю алюминиевую оболочку, которая значительно снижает тепловое удлинение, облегчая подключение и безопасную эксплуатацию.

Недостатком данных изделий является необходимость перед пайкой удаления верхнего слоя полимера и алюминия на глубину проникновения трубы в фитинг.

Более подробно виды полипропиленовых труб по материалу изготовления и фитингам мы рассмотрели в .

Как выглядит маркировка?

Выбрать необходимые трубы и фитинги для пластиковой разводки на строительном рынке Вы можете самостоятельно. Нужно только знать легенду маркировки.

Показатели могут быть в разной последовательности и на иностранном языке, но менеджеры магазинов должны знать любую расшифровку

Для определения области применения изделий из полипропилена основным показателем является PN. Это показатель номинального давления в кгс/см2 (1 кгс/см2 = 0,967 атмосферы), при котором срок службы не меняется. Базовая температура теплоносителя в расчете принимается равной 20 °С.

В бытовой сфере применяются 4 основных типа труб ПП с различными показателями PN:

1. PN10 — для холодного водоснабжения;
2. PN16 — для холодного и для горячего водоснабжения;
3. PN20 — для систем горячего водоснабжения и отопления;
4. PN25 — для систем отопления, особенно центрального типа.

Изделия с PN25 часто имеют большую линейную длину, поэтому почти всегда армированы алюминиевой фольгой или прочным стекловолокном для меньшего расширения при нагреве. Мы рекомендуем вам иметь дело с для отопления.

Внешний вид и внутреннее устройство

Высококачественные полипропиленовые трубы имеют на срезе идеально круглую форму. Толщина стенок и армирующего материала должны быть одинаковыми по всей окружности, не должно быть разрывов алюминия или стеклопластика.

Для обрезки верхнего слоя пластика и фольги на армированных трубах необходимо приобрести специальный инструмент — шейвер. Он недорогой и простой в эксплуатации.

Армированная труба традиционно состоит из трех слоев: внутреннего и внешнего полипропиленового и среднего алюминиевого или стекловолоконного. Поверхность труб должна быть гладкой, без наплывов и углублений.

Цвет материала может быть зеленым, белым или серым, но качество и характеристики труб от этого совершенно не зависят.

Преимущества и недостатки ПП

Преимущества ПП труб при устройстве внутреннего отопления и водоснабжения очевидны и подтверждаются их безраздельным доминированием в этой области.

Свойства, делающие этот продукт приоритетным для монтажа внутридомовых коммуникаций:

• бесшумность;
• ударная вязкость;
• легкость;
• устойчивость к коррозии;
• долговечность;
• герметичность соединений;
• дешевизна;
• Невосприимчивость внутренних стен к рейдам.

Но есть у полипропиленовых труб и отрицательные моменты, вызывающие неудобства при монтаже:

• отсутствие гибкости;
• сильное удлинение при нагревании;
• необходимость использования специальных инструментов при соединении отдельных изделий.

Специалисты, ежедневно собирающие ПП трубы, давно разработали способы компенсации этих недостатков, поэтому особых альтернатив полипропилену не существует.

Подготовка к монтажу ПП труб

Водопровод своими руками и трубами сделать невозможно, поэтому следует разбираться в схемах отопления и водоснабжения, необходимых инструментах, способах подключения и используемых материалах.

Монтаж водопровода из полипропиленовых труб включает ряд традиционных этапов:

Фотогалерея

Фото

Проектирование водопровода начинаем с дальних потребителей, и переходим к счетчику или бойлеру. Для удобства положение приборов и труб отмечено на стене

По выполненному проекту рассчитываем метраж трубопровода, не забыв добавить 10% на соединения, возможные дефекты, закупаем трубы и фитинги

Режем полипропилен трубы для магистралей холодного и горячего водоснабжения с учетом 7 — 8 мм на каждое раструбное сварное соединение

Разбиваем систему на отдельные секции, которые удобнее будет сваривать на столе. Разметка для раскроя и установки фурнитуры осуществляется в соответствии с чертежами на стене

. Стараемся минимизировать количество швов, выполняемых «на весу». Для их выполнения приглашаем помощника

Для устройства отводов производим одновременный нагрев фитинга и трубы на паяльнике для ПП труб. После нагрева быстро соединяем детали, не поворачивая. Вам нужно подключиться за 6-7 секунд

Для установки запорной арматуры и расходомеров на трубопроводе в комплекте идут фитинги с металлической резьбой. Их пайка производится по принципу сварки тройников

После сборки подключаем водопровод к трубопроводу и следим за герметичностью выполненных соединений

Этап 1: Проектирование и разметка водопровода

Этап 2: Закупка труб и арматура для сборки системы

Этап 3: Резка труб холодной и горячей ветки

Этап 4: Сварка отдельных секций на столе

Этап 5: Сварка трубопровода в месте установки

Этап 6: Монтаж патрубков

Этап 7: Установка штуцера для арматуры

Этап 8: Проверка герметичности узла системы

Этап №1.

Составление проекта

Перед закупкой материала для монтажа систем отопления и водоснабжения необходимо определиться со схемой их подключения.

Существует четыре основных способа подключения батарей к контуру отопления:

• течет;
• с нерегулируемым байпасом;
• с клапанами;
• с трехходовым клапаном.

Окончательный выбор варианта установки обычно определяется финансовыми возможностями владельцев квартиры, т.к. запорная арматура стоит дорого.

Особенности монтажа отопления из полипропилена мы подробно рассмотрели в .

Схемы с регулируемой арматурой позволяют без ущерба для гидродинамики системы регулировать мощность радиаторов отдельно в каждой комнате дома

Водопровод также имеет основные принципиальные схемы устройства разводки, но их всего две: коллекторная и тройниковая (традиционная в квартирах).

Тройниковую схему монтируют в квартирах, где малая длина труб и малое количество одновременно используемых сантехнических приборов не приводят к падению давления в общем контуре

Тройниковую схему еще называют последовательной. Предполагает проведение вдоль всех сантехнических приборов единой трубы, от которой последовательно делаются отводы с помощью тройника.

Коллекторная схема предполагает установку коллектора в виде желоба на вводе воды в дом. Он позволяет компактно сделать несколько изгибов в разные стороны.

Коллекторная схема рекомендуется для установки в больших домах, где возможен основной перепад давления при одновременном включении нескольких сантехнических приборов

Разводка может выполняться внутри стен или на открытом воздухе. Первый вариант требует подробных расчетов с учетом удлинения труб при отоплении.

Рекомендуем ознакомиться с трубами из ПП.

Этап №2. Подготовка инструмента

Существенным недостатком самостоятельной работы с полипропиленовыми трубами является необходимость использования специального инструмента. Цена установочного комплекта оборудования от 100 до 200 долларов.

Комплектация готовых наборов может отличаться у разных производителей. Особенно на итоговую цену влияет мощность паяльника и его функциональность

В такой комплект должны входить:

• аппарат электросварочный со стойкой или просто ;
• ножницы для труб;
• шейкер для снятия наружного слоя и алюминия с армированных труб;
• калибратор и фаска для контроля и регулирования диаметра деталей;
• насадки для нагрева паяных элементов.

Помимо специального оборудования, для монтажа ПП труб вам понадобится разводной ключ, маркер, рулетка и другие общехозяйственные инструменты.

Если планируются разовые монтажные работы, то можно взять паяльный набор в аренду.

Этап №3. Подбор полипропиленовых фитингов

Для сварки ПП труб между собой в различных сочетаниях, а также для соединения их с сантехническими приборами используются ПП фитинги.

Включая;

• адаптеры;
• колена для сосков; муфты
• ;
• резьбовые соединения;
Тройники
• ;
• заглушки;
• кресты;
• съемные разъемы;
• ;
• хомуты.

Несколько советов по выбору фитингов и монтажу труб:

Фотогалерея

Фото

Полипропиленовые переходники, уголки, тройники

Резьбовые полипропиленовые фитинги

Шаровой кран для ПП труб 90 003

Свободный и жесткий зажим

качество полипропилена и толщина стенок фитингов также могут различаться, поэтому выбирать их нужно по маркировке труб.

Этап №4. Выбор схемы соединения

Принципиальная разница в пайке труб диаметром до 63 мм и от 63 мм. Трубы, равные или превышающие этот размер, сваривают встык, а меньшие соединяют раструбным способом.

Последний предполагает образование стыка за счет того, что расплавленный отрезанный конец трубы входит на несколько сантиметров в расширенное гнездо фитинга.

Таким же образом выполняются соединения двух труб между собой посредством муфты.

При соединении труб в обратном направлении важно, чтобы в месте их соединения не образовывался выступающий внутрь приток: он будет препятствовать движению воды, снижая давление в системе

В зависимости от наличия резьбовых частей , соединения изделий из ПП могут быть:

• разъемные;
• цельный.

Разъемные соединения предусматривают припайку к концам соединительных частей двух резьбовых фитингов с наружной и внутренней резьбой.

Неразъемный тип – вышеописанный раструбный способ соединения путем пайки двух полипропиленовых изделий.

Подробнее о технологии сварки труб из полипропилена можно узнать на сайте .

Пошаговая инструкция сварки полипропиленовых труб

После покупки всех необходимых труб и фитингов можно приступать к их сварке. Этот процесс будет рассмотрен пошагово, с иллюстрациями, чтобы не осталось вопросов.

Этап №1 — обрезка труб

Этот процесс выполняется с помощью . Если срез скошен, более длинная кромка может образовать наплыв при пайке и сузить внутренний проход фитинга.

Труборез имеет широкое основание, что помогает выдерживать прямой угол при резке, но это не значит, что вам не нужно самостоятельно контролировать перпендикулярность реза

Труборезы имеют ограничение по максимальному диаметру, поэтому вам нужно подобрать ту модель, которая подойдет к приобретаемым трубам.

Шаг №2 — обработка трубы и снятие фаски

После обрезки необходимо сформировать небольшую фаску на детали, которая будет вставляться в раструб. Для этого используются ручные калибраторы различных размеров или насадки для отвертки.

Оба инструмента имеют встроенные ножи, формирующие фаску со стандартными параметрами.

С помощью насадки отвертки можно создать фаску прямо в руках, не прибегая к жесткой фиксации трубы в тисках несколько раз с давлением.

На армированных трубах кроме фаски снимается верхний слой ПП и алюминиевой фольги с помощью шейвера. Он имеет вид цилиндра с ручками и подходит только для одного определенного размера.

Не рекомендуется снимать слои армированных труб обычным ножом — это может повредить поверхность пайки и снизить прочность соединения

После формирования фаски и снятия алюминиевой фольги необходимо затереть все детали чистый.

Шаг №3 — подготовка паяльника

Температура пайки полипропиленовых труб варьируется от 260 до 280°С, но любителям лучше использовать нерегулируемые паяльники или нагрев до 260°С. ценности .

Перед включением необходимо надеть двухсторонние насадки (оправку и гильзу) на паяльник и установить прибор на крестообразную подставку.

Чем мощнее паяльник, тем больше труб он может сварить в единицу времени, но для домашней работы достаточно 800-ваттного аппарата

Затем включите паяльник. Когда температура достигнет 260°C, загорится зеленый индикатор.

Шаг № 4 — нагрев и соединение деталей

Работать с трубами рекомендуется в перчатках. Для нагрева деталей необходимо одновременно присоединить одну соединяемую деталь к оправке, а вторую ввести в гильзу.

Соединять и разъединять полипропиленовые детали нужно паяльником напрямую, без крутящих движений. Аналогичное правило действует и при комбинировании отапливаемых предметов.

Для соблюдения глубины соединения можно заранее маркером сделать на трубе отметку и ориентироваться на нее при втыкании изделия в раструб.

В таблице ниже приведены нормативные сроки нагрева, подключения и охлаждения труб в зависимости от их диаметра, а также глубины вставки в раструб. При работе в холодном помещении время нагрева можно увеличить на 1-2 секунды.

Параметры времени, указанные в таблице, являются ориентировочными. Точные цифры нужно смотреть в инструкции к конкретной модели паяльника

После нагрева детали, соединяемые с усилием прямым перемещением, должны быть соединены по намеченной линии. Важно предотвратить вращение деталей.

Сдвиги трубы и фитинга относительно друг друга допускаются только на 4-12 секунд. После этого любой прогресс будет очень негативно сказываться на качестве связи.

При соединении деталей их оси должны располагаться максимально параллельно, т.к. через 20-30 секунд исправить кривизну будет невозможно

После соединения необходимо дать полипропилену остыть в течение времени, указанного в таблице. Желательно посмотреть на получившийся внутренний шов, чтобы убедиться, что приток не перекрывает проход. В противном случае вам придется паять детали. На этом процесс пайки заканчивается.

Чтобы избежать популярных ошибок при сварке пластика, рекомендуем ознакомиться с .

Как починить трубопровод?

Хорошая разводка отопления или водоснабжения – это не только качество соединения, но и реализация знаний по сборке полипропиленовых труб в сборе.

Правильное крепление пластиковой проводки к стенам предотвратит ее провисание и коробление при нагреве горячей водой.

При ремонте иногда приходится с силой вытягивать трубу из зажимов, поэтому дюбели должны прочно фиксировать этот небольшой элемент к стене

Для фиксации труб используются: зажимы (одинарные, наборные, с зажимом) и зажимы (шпильки , парный, настенный).

На рынке постоянно появляются новые модели, поэтому и зажимы лучше всего изготавливать прямо в магазине. Зажимы в основном обеспечивают свободное перемещение труб по оси, а зажимы прочно фиксируют их в одном положении.

Особенно опасным последствием неправильной установки является пренебрежение тепловым растяжением труб.

Длина простых полипропиленовых труб может изменяться при нагреве на 10-15мм/1м. При их жесткой фиксации в местах спаек возникает деформация, которая может привести к разрыву соединения. Для снятия напряжения применяются такие типы компенсаторов:

• Z-образные;
• U-образный;
• L-образный
• кольцо.

Правила работы с компенсатором:

Фотогалерея

Фото

Компенсатор угловой Г-образный

Компенсатор трубный Z-образный

Кольцевой вид компенсатора трубопровода

Компенсатор П-образный самодельный

После пайки компенсационные швы и крепление трубы к хомутам и зажимам, можно приступать к тестированию собранной системы.

Выводы и полезное видео по теме

Алгоритм пайки полипропиленовых труб лучше всего запоминается после просмотра соответствующих видео. Также будут показаны виды фитингов и особенности их сварки.

Типы паяльников и инструкция по пайке полипропиленовых труб:

Секреты монтажа ПП труб:

Виды фитингов и правила их пайки:

Вышеописанные технологии монтажа полипропиленовых труб а фурнитура проста и не требует профессиональных навыков. Видеоматериалы наглядно демонстрируют этапы процесса пайки, которые можно освоить самостоятельно за несколько минут.

Поэтому, чтобы собрать водопровод своими руками, достаточно приобрести необходимые материалы, найти оборудование и следовать алгоритмам действий, описанным в статье.

Хотите собрать пластиковый трубопровод, но до конца не разобрались в нюансах? Спросите совета — мы постараемся ответить вам максимально подробно.

А может вы специалист по пайке полипропиленовых труб и хотите поделиться ценными советами с новичками? Пишите свои рекомендации в комментариях — многие домашние мастера, впервые столкнувшиеся с пайкой полипропилена, будут вам благодарны.

Руководство по фитингам для труб и их использованию

Если вы занимаетесь монтажом или ремонтом сантехники, вам необходимо купить трубы и фитинги.

Вот некоторая помощь в выяснении того, какие фитинги вам нужны.

Сомневаюсь, что найдется сантехник-сделай сам, который не испытывал разочарования, совершая многочисленные поездки в хозяйственный магазин, чтобы завершить ремонт. Я знаю, что у меня есть.

Собирать сеть труб разного диаметра и из различных материалов можно так же, как собирать пазл. Иногда вы не знаете точно, какой фитинг купить, пока не дойдете до той части головоломки, где он вам нужен.

Сантехника различается по размеру, назначению и материалу. Вам часто приходится связывать трубы из разных материалов с помощью переходных фитингов. Широко используемые сегодня материалы — медь, ПВХ и ХПВХ, PEX, АБС, оцинкованная сталь и чугун — практически все можно соединить друг с другом с помощью соответствующих фитингов.

Со всеми размерами труб и материалами, из которых они изготовлены, все может запутаться. Фитинги для водопроводных линий отличаются от фитингов для дренажных и канализационных линий. Неудивительно, что профессиональные сантехники никуда не уезжают без грузовика с фитингами. Это их волшебный шкаф, позволяющий выполнять установку и ремонт намного эффективнее, чем такие любители, как я.

На этой странице

Фитинги для водопровода

PEX быстро становится предпочтительным материалом для водопроводов. Но ПВХ, ХПВХ и медь по-прежнему широко используются, как и оцинкованная сталь на открытом воздухе.

Популярность материала PEX обусловлена ​​его гибкостью (он может сгибаться вокруг углов), долговечностью и простотой сборки. Вы просто соединяете трубы и фитинги PEX вместе, а не склеиваете (ПВХ и ХПВХ), паяете (медь) или скручиваете их (оцинкованная сталь).

Вот фитинги, которые вам, скорее всего, понадобятся при сборке или ремонте водопровода:

• Муфта: Соединяет два отрезка трубы по прямой линии. Всякий раз, когда вы разрезаете трубу во время ремонта, вам понадобится муфта, чтобы собрать ее обратно.
• Колено: Для изменения направления трубы. Наиболее распространенными углами изгиба являются 90 градусов (иначе локти) и 45 градусов. Отводы обычно изготавливаются из того же материала, что и труба, за исключением отводов PEX, которые изготавливаются из латуни или твердого пластика.
• Тройник: В форме буквы «Т» с двумя параллельными портами и одним перпендикулярным. Используется для добавления ответвления. Когда ответвление отличается по размеру от основного, можно выполнить соединение с помощью переходного тройника.
• Переходник: Еще один способ соединения труб разного диаметра. Он может иметь форму раструба (обычно для медных и оцинкованных труб) или входить в большую трубу (чаще для пластика). Первый тип представляет собой раструбный переходник, а второй — переходную втулку.
• Соединение: Тип соединителя, который можно разобрать. Его большая резьбовая гайка скрепляет две половины соединенной трубы. Вы можете использовать его вместо муфты в любой ситуации, когда вы временно разбираете трубы.
• Переходник с резьбой: Чтобы соединить трубу с помощью клея или пайки с резьбовым соединением, вам понадобится переходник с резьбой. Он может иметь мужские или женские резьбы. Резьбовые переходники соединяют пластиковые трубы друг с другом, или медные сами с собой или с латунными.
• Компрессионный фитинг: Позволяет соединять пластиковые или медные трубы без клея или пайки. Большинство из них имеют кольцо, которое надевается на трубу, и гайку, которая затягивается на фитинге, заклинивая кольцо в зазоре между трубой и фитингом. Компрессионные фитинги позволяют легко ремонтировать трубы. Большинство современных запорных клапанов для кранов и унитазов имеют компрессионные фитинги.

Семейный мастер на все руки

Канализационная и дренажная арматура

Чугун был распространенным материалом для дренажных труб в первой половине 20-го века. Обычно они соединяются с помощью муфт с резиновыми прокладками, окруженными оболочкой из нержавеющей стали.

В настоящее время большинство трапов изготавливается из ПВХ или АБС-пластика. Пластиковые сливные фитинги обычно приклеиваются, но те, которые вам, возможно, придется временно снять, например заглушки для очистки, имеют резьбу.

Вот самые распространенные сливные фитинги. В список не включены муфты и обычные отводы, потому что они аналогичны тем, которые используются для водопроводных труб и служат тем же целям.

• Удлиненный отвод: Делает изгиб на 90 градусов по более длинной дуге, чем у обычного отвода, что позволяет воде течь более плавно. Используется для соединения вертикальных дренажных линий с горизонтальными.
• Прямой тройник: Выполняет те же функции, что и тройники для водопроводных линий, но редко используется для дренажных линий. Они в основном предназначены для вентиляционных отверстий, связывая горизонтальные трубы с вертикальными трубами.
• Гигиенический тройник: Также известный как санти, он имеет патрубок на перпендикулярном порту, чтобы вода текла в направлении патрубка. Используйте его, чтобы соединить горизонтальную сливную линию с вертикальной, но не вертикальную с горизонтальной. Это работа следующей примерки.
• Звездочка: Звездочка в форме буквы «Y» выполняет ту же функцию, что и санитарный тройник, но с меньшей вероятностью обратного потока. Это фитинг, необходимый для подключения вертикального слива от раковины или унитаза к канализации. Вы также можете использовать его для соединения горизонтальной канализационной трубы с вертикальной.
• Двойная звезда: Как и следовало ожидать, здесь два впускных отверстия вместо одного. Он обычно используется для подключения раковины с двумя раковинами к одинарному P-сифону.

Семейный мастер на все руки

Переходные фитинги

Если вы соединяете трубы из ПВХ или ХПВХ с медью, чугунные трубы с АБС или оцинкованные трубы с медью, вам понадобится переходной фитинг. В некоторых случаях можно сделать это, взяв два резьбовых переходника из разных материалов и скрутив их между собой. Но часто проще использовать адаптер, специально предназначенный для их соединения, если вы можете его найти.

• Переходник для соединения пластмассы с медью: Этот фитинг имеет наружную медную резьбу на одном конце и шлицевое соединение из ПВХ или ХПВХ на другом. Припаяв адаптер с внутренней резьбой к медной трубе, вы ввинчиваете адаптер и приклеиваете пластиковую трубу к скользящему соединению.
• Диэлектрическое соединение: Используется для соединения меди или латуни с оцинкованной сталью, его изолирующая шайба обеспечивает электростатическое разделение труб для предотвращения коррозии. Диэлектрические соединения обычно используются при установке водонагревателей.
• Соединение чугун-пластик: Они широко известны как соединения Fernco по имени компании, которая производит большинство из них. Они состоят из резинового цилиндра, окруженного оболочкой из нержавеющей стали, и двух или более трубных хомутов с резьбой, затягиваемых отверткой.
