устройство, как сделать правильно, схемы

Одной из самых непривычных российских широт и до сегодня считается вальмовая крыша – конструкция с четырьмя наклонными скатами. При этом любой частный дом с таким стильным верхом выглядит по-европейски добротным.

Остановились именно на этом варианте? Тогда, если вы никогда не вникали в особенности устройства такой крыши, мы постараемся максимально подробно раскрыть вам все секреты и особенности ее устройства, скрытые плюсы и минусы, о которых мало кто догадывается.

А это важно, ведь от того, насколько грамотно устроена крыша дома, зависит насколько он сам будет эффективно справляться со своей задачей сохранять комфорт и безопасность домочадцев!

Вальмовая крыша представляет собой четырехскатную стропильную систему, где два торцевых ската обязательно идут треугольной формы и называются вальмами, а более длинные могут быть как треугольными, так и трапециевидными.

Вальмовая крыша от двухскатной отличается тем, что у нее нет фронтонов, а поэтому нет прямых окон – только наклонные.

Такие слуховые окна необходимы, чтобы качественно освещать и проветривать чердак.

Классическая вальмовая крыша имеет высокий угол наклона. Хотя от этого утверждения тоже есть свое отступление: некоторые современные материалы позволяют строить вальмовые кровли с минимальным углом наклона, которые со стороны улицы даже кажутся плоскими.

Вот интересное качественное видео на эту тему:

При умелом подборе кровельного материала вальмовая крыша выглядит особенно стильно и выражено в архитектурном плане. Такие очень популярны в европейских странах, и именно по таким верхушкам домов узнают колорит скандинавского или шведского городка.

Вальмовая крыша идеально подходит для домов европейского стиля, в особенности с голубой, серо-синей или шоколадной раскраской кровли. И, к слову, среди профессиональных дизайнеров и архитекторов считается, что не слишком удачно монтировать на доме яркую вальмовую кровлю – это признак отсутствия вкуса.

Что касается эстетики, вальмовая кровля довольно нелепо смотрится для большого многоэтажного дома, ведь такая высокая надстройка (если крышу можно так назвать) делает строение еще более громоздким. В качестве исключения только назовем французское шато или подобные им по габаритам проекты.

Давайте разберем основные виды вальмовой крыши:

• Классическая четырехскатная. В ее конструкции используются прямые стропила, а угловые ребра тянутся от конька. В этой конструкции свесы расположены на одной высоте.
• Голландская полувальмовая. Здесь противоположные скаты уже укорочены, примерно в 1,5-3 раза. Такая конструкция хороша для установки вертикальных окон в мансарде, которых обычно так сильно не хватает.
• Датская полувальмовая. В этой конструкции есть вертикальные фронтоны, ниже которых монтируется торцевой скат. В качестве фронтонов здесь часто выступают треугольные окна.
• Ломаная волевая вальмовая конструкция. Это скаты разных размеров, которые находятся при этом еще и под разными углами. Такая крыша смотрится объемной, и у нее более рационально используется площадь внутренней мансарды. Но и проектирование, и установки у нее немного сложнее, чем у классической.
• И наконец шатровая крыша. Такую возможно установить только на дом, имеющий квадратную форму. В этом случае все скаты имеют правильную форму равнобедренного треугольника, и все хребты сходятся в одной точке сверху.

Также один из популярных видов вальмовой крыши – Г-образная. Впервые такая крыша появилась в Италии, еще в XIX веке. А со временем и в США, когда дома стали строить в стиле ранчо. У нее четыре слегка наклонных ската, которые образуют своей формой очертания буквы «Г» за счет перпендикулярного соединения между собой.

Это просто идеальный вариант для дома, который необходимо защитить от сильного ветра. Кроме того, в жаркую погоду от солнечных лучей его отлично закрывает выступающие козырек. И, наконец, благодаря непрерывности карниза Г-образной вальмовой крыши, довольно легко устанавливать водостоки.

Ведь у такой архитектуры есть свои секреты: козырек веранды всегда повторяет очертания большого крыла Г-образной крыши. В таком случае такая крыша смотрится просто великолепно! Но есть и минусы у такой конструкции – сокращение площади чердачного пространства, причем довольно существенно.

Как вы видите, у каждой из формы есть свои преимущества, как в вопросе стиля, так и в вопросе эстетики. В этом как раз вся вальмовая крыша: как сделать правильно проект, стоит ли оставлять небольшие фронтоны снизу или вверху, как у датской и голландской крыши, не подскажет ни один архитектор. Ориентируйтесь только на собственное чувство комфорта и то, какого наполнения и дизайна у вас будет мансарда.

Ввиду сложности возведения вальмовая крыша считается одним из смелых выборов. Среди минусов отметим более высокую стоимость материалов, чем у двухскатной или односкатной крыши, увеличенную трудоемкость укладки кровельных материалов и необходимость точных знаний.

Также считается, что именно в вальмовой крыше более складывается внутреннее подкровельное пространство и куда меньше остается места для того, чтобы поставить там мебель или техника. А теперь – о плюсах.

Современное устройство вальмовой крыши с надежным креплением кровельных материалов позволяет достичь высокого сопротивления потоку воздуха, так как здесь нет вертикальных стен. Поэтому в регионах с сильными ветрами здесь и кровельное покрытие, и сама стропильная система подвержены разрушению куда меньше.

Также вальмовая крыша отлично противостоит также обильным осадкам, шапкам снега и потому как нельзя лучше подходит для местности с неблагоприятными погодными условиями. Весь секрет в том, что угловые ребра обладают увеличенной жесткостью, благодаря чему сама кровля не подвержена значительной деформации, в отличие от двухскатной.

Если у вальмовой крыши обустраивают по всему периметру большие свесы, фасад здания всегда будет надежно защищен от намокания, тогда как ни с односкатной, ни с двухскатной крышей такого эффекта не добиться.

Еще один важный момент: благодаря тому, что плоскости поверхности скатов практически одинаковые и достаточно большие, мансардное пространство под крышей прогревается равномерно, благодаря чему в нем создается приятный температурный режим. Вот так верный выбор формы крыши решает одним махом одну из самых насущных проблем!

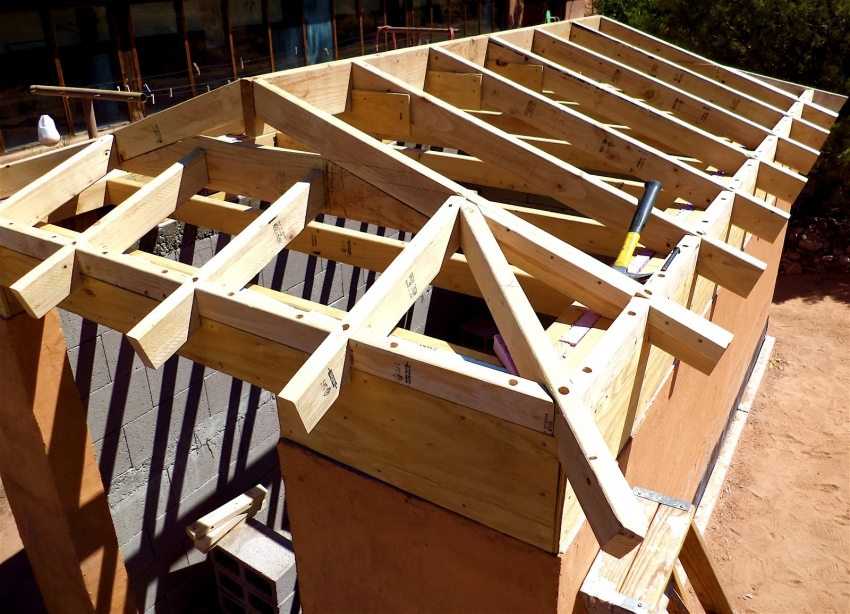

Этап I. Монтаж стропильных ног

Теперь немного о процессе строительства такой крыши. Начинается она с монтажа вертикальных опор, на них сверх монтируют коньковый прогон. После этого измеряют получившуюся горизонталь и переходят к монтажу накосных диагональных стропил.

Для этого этого следуйте такой инструкции:

• Шаг 1. нижнюю часть стропил в месте подреза соединяют с обвязочным брусом по углам строения, а верхние скрепляют между собой при помощи конькового бруса. При этом на их торцах должны быть специальные угловые срезы, которые позволят достичь максимально плотного соединения.
• Шаг 2. Выставленные стропила нужно усилить вертикальными дополнительными опорами, верхний торец которых следует запилить под таким же углом, как у наклона стропил.
• Шаг 3. Между собой опоры и стропила скрепляют металлическими пластинами.
• Шаг 4. Теперь устанавливаем стропила боковой крыши, с шагом 600 мм. Этот шаг идеально подходит под большинство стандартных утеплителей.
• Шаг 5. Нижнюю часть с выемкой нужно закрепить к обвязочному брусу и зафиксировать металлическими скобами.
• Шаг 6. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом.
• Шаг 7. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропило максимальной плотно прилегало к коньковому прогону, изготовьте на нем небольшую врубку под прямым углом.

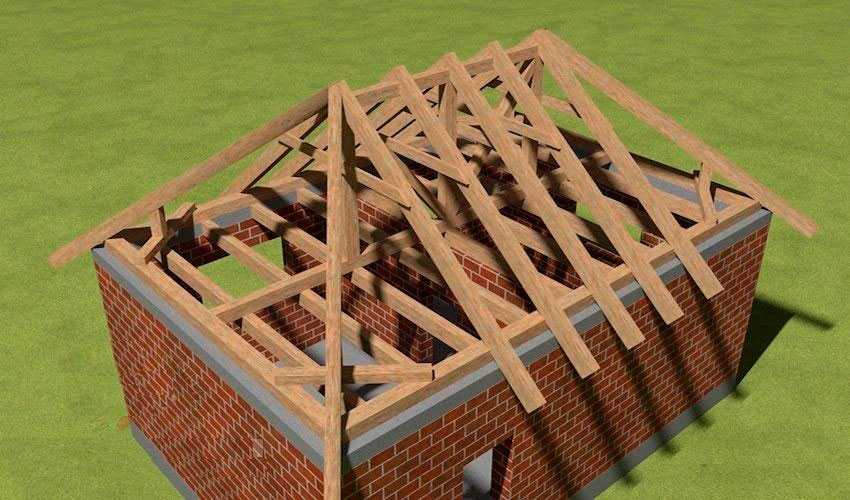

Подробнее вам раскроет этот процесс такая иллюстрация:

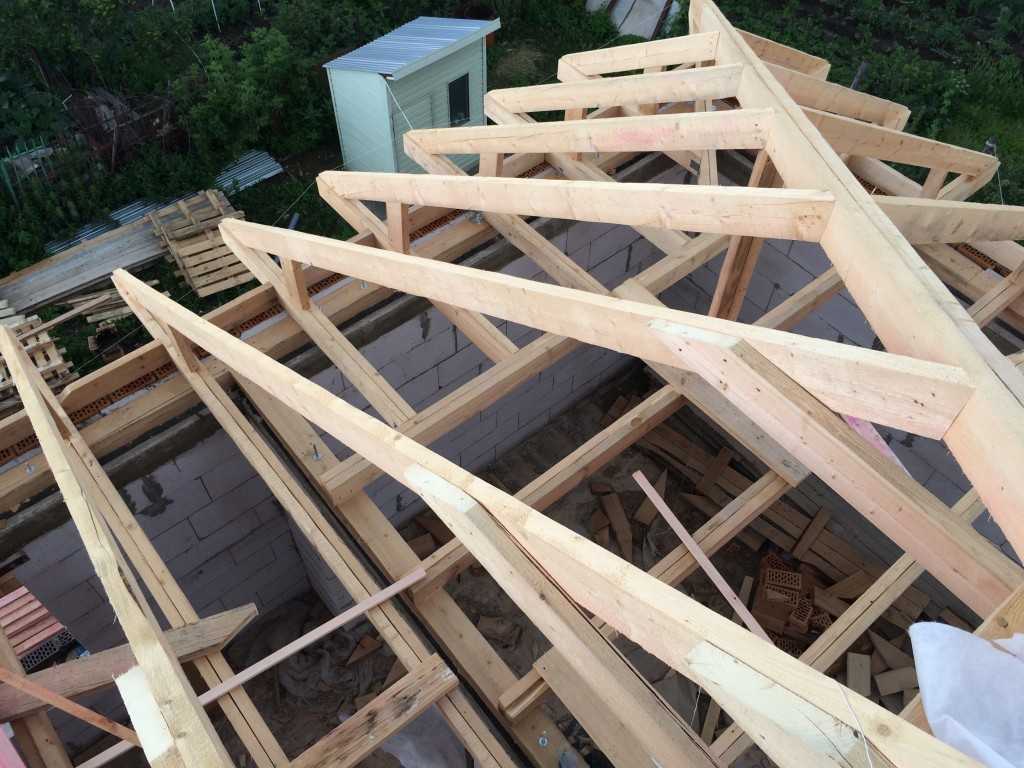

В качестве завершающего шага – монтаж укороченных стропил, которые еще называются нарожниками. Шаг такой же, 600 м. Одной своей стороной они должны опираться на обвязочный брус, а второй соединяться с накосной диагональной стропило.

Посередине вальмового ската будет находиться центральный нарожник, который по правилам должен прилегать сразу обеим ногам угловых стропил. У торца их верхней части должен быть двойной мауэрлат по периметру всей наружной крыши.

В такой системе накосные диагональные ребенка обладают самой большой длиной и служат основной нарожников. Для таких стропил недостаточно длины стандартного бруса, а потому угловые ребра делают из спаренных внахлест брусков.

При этом рядовые стропила крепят к мауэрлату перпендикулярно. Дополнительно для прочности их стягивают ригелями и стяжкой. Чтобы закрепить стойки с двух сторон, используются подкосы.

Есть также такая дополнительная деталь, как шпренгель – особая деталь, которая идет из угла мауэрлата и соединяет собой стены углом:

Подробнее про стропильную систему вальмовой крыши читайте здесь.

Этап II.

Укладка основания

Каждый кровельный материал диктует свои требования к основанию. Так, под современную черепицу подходит частая обрешетка, для длинных фальцевых листов – более редкая, а для мягких и рулонных покрытий вообще необходимы сплошные и ровные скаты, как здесь:

В это же время под другие виды кровельного покрытия нужна прочная обрешетка, которую рассчитывают по специальным формулам. В классическом варианте выглядит она так:

Этап III. Гидро- и ветроизоляция

Для обеспечения гидроизоляции вальмовой крыши мы советуем вам взять прочную современную мембрану, которая оснащена двумя самоклеющимися лентами. Они находятся на внутренней стороне рулона, и обеспечивают надежную защиту от протечек.

Во-первых, при этом значительно снижаются затраты на укладку материала, ведь здесь не нужно будет приобретать специальный кровельный скотч для герметизации нахлестов.

Во-вторых, на хребте будет легко перебрасывать мембрану через хребет на другой скат, а там просто прижать. Это – важный момент, если вы строите вальмовую крышу своими руками и вам не помогает целая бригада специалистов.

Тогда действительно стоит задумываться про удобство работы, тем более на высоте. Профессиональные кровельщики в таком случае просто подрезают мембрану, переворачивают рулон на 180 градусов и продолжает монтаж прямо на противоположном хребте – вот и все секреты.

В продаже также есть штучная гидроизоляция, которая уже заранее для удобства закреплена на утеплителе:

Этап IV. Крепление кровельного материала

Проще всего на вальмовой крыше работать с гибкой черепицей, но больше всего в России ее любят покрывать современной металлочерепицей:

1. В первом ряду первый лист кладут на расстоянии 150 мм от конькового бруса, и укладывают последующие черепицы по направлению к другому коньку.
2. Далее листы фиксируют на плоскости, а все последующие ряды укладывать на одинаковом расстоянии от конькового бруса.
3. Чтобы закрыть небольшие разрывы между целым кровельным листом и коньковым брусом, используют обрезанные листы черепицы.

К слову, часто говорят что в работе с вальмовой крышей появляется большое количество отходов. Вот, чтобы этого избежать, каждый лист для хребта заранее отрежьте или согните. Так вы заполните образовавшиеся разрывы.

Если вы выбрали в качестве кровельного материала керамическую или композитную черепицу, не переживайте: с таким монтажом вы тоже справитесь самостоятельно!

Отдельно остановимся на том, как укладывать натуральную черепицу на вальмовую крышу. С таким кровельным покрытием вальмовая конструкция выглядит просто потрясающие, и на самом деле сам процесс монтажа не так уже и сложен.

Давайте по шагам:

• Шаг 1. Для керамической черепицы понадобятся дополнительные деревянные держатели, которые нужно смонтировать перед укладкой. Это бруски обрешетки, которые следует закрепить к каждому из четырех ребер и к коньку.
• Шаг 2. Закрепите клиновидную доску под водосточный желоб и фартук.
• Шаг 3. Установите широкую ветровую доску, которую нужно установить на торцы стропил, заранее отпиленные под углом.
• Шаг 4. К клиновидной доске привинтите кронштейны, чтобы закрепить водосточный желоб.
• Шаг 5. Закрепите металлический фартук, который будет защищать край свеса от дождя. На него по желанию вы можете привинтить аэроэлемент-гребенку для полноценной вентиляции подкровельного пространства.
• Шаг 6. Переходим к монтажу черепицы, для чего нам понадобятся ветровые крючки и молоток. Укладывайте черепицу снизу вверх и прижимайте зажимами-кляммерами.
• Шаг 7. Проклейте хребты вальмовой крыши алюминиевой лентой с микроперфорацией.
• Шаг 8. Закрепите фасонный вальмовый элемент на хребте и коньке крыши при помощи специального клея-герметика.
• Шаг 9. В начале ряда на фронтоне свеса, как и в конце, используйте боковую черепицу. Привентите ее к обрешетке при помощи шурупов.
• Шаг 10. Загерметизируйте примыкание кровли к дымоходной трубе при помощи самоклеяющейся ленты. Верхний ее край зафиксируйте прижимной планкой из алюминия при помощи дюбелей.
• Шаг 11. Уплотните стык эластичным атмосфероустойчивым герметиком.

Бывают, конечно, и более сложные проекты, но если разделить такой дом визуально на отдельные части, то справиться с каждой не составит труда даже начинающему строителю.

Главное – грамотно обустроить ендовы и примыкания:

Этап V. Утепление крыши изнутри или снаружи

На стропилах расстелите пароизоляцию и привинтите несущие бруски под кровельное покрытие. К нижней части стропил закрепите толстый брус, который будет поддерживать слой изоляционных плит.

Уложите утеплитель. Если вы используете жесткий пенополистирол, соедините его в сплошной слой при помощи гребней и пазов. На хребтах, где нужно будет подогнать плиты, распилите их на нужную форму при помощи обычной ножовки. Все нахлесты проклейте и накройте плиты дополнительной пленкой. Далее сверху привинтите контробрешетку.

Конечно, устройство вальмовой крыши не так уж просто, зато результат однозначно порадует глаз!

---

Будьте в курсе!

Подпишитесь на новостную рассылку

Устройство вальмовой крыши своими руками стропильная система

Содержание

• 1 Вальмовая крыша своими руками – устройство стропильной системы
  • 1. 1 Вальмовая крыша – преимущества и недостатки
  • 1.2 Разновидности (типы и виды) вальмовой крыши
  • 1.3 Конструкция вальмовой крыши
  • 1.4 Расчет вальмовой крыши
• 2 Строительство вальмовой крыши своими руками
  • 2.1 Конструктивные особенности
  • 2.2 Стропила и опорные элементы
  • 2.3 Расчет и проектная работа
  • 2.4 Монтаж мауэрлата
  • 2.5 Процесс возведения
• 3 Строительство вальмовой крыши своими руками
  • 3.1 Конструктивные особенности
  • 3.2 Стропила и опорные элементы
  • 3.3 Расчет и проектная работа
  • 3.4 Монтаж мауэрлата
  • 3.5 Процесс возведения
• 4 Вальмовая крыша – стропильная система и ее виды, чертежи, монтаж своими руками
  • 4.1 Особенности конструкции
  • 4.2 Конструкция такой кровли
  • 4.3 Разновидности стропильных систем и вальмовых крыш
  • 4.4 Материалы и расчеты
  • 4.5 Монтаж вальмовой кровли по безраспорной системе
• 5 Стропильная система вальмовой крыши: конструкция и монтаж
  • 5. 1 Конструкция вальмовой крыши
  • 5.2 Виды стропильной системы
  • 5.3 Этапы сборки

Вальмовая крыша своими руками – устройство стропильной системы

Вальмовая крыша – это разновидность четырехскатной крыши, у которой два ската имеют трапецеидальную форму, а два других (торцовые) – треугольную (имеющие одноименное называние «вальмы»). Если торцовые скаты занимают всю площадь от конька до карниза – это вальмовая крыша, если не достают до карниза – полувальмовая.

Крыша дома выполняет двоякую функцию – с одной стороны, на неё возложена защита здания от внешнего воздействия, а с другой – она призвана украсить строение и придать ему индивидуальность.

Исторически сложилось, что в России отдавали предпочтение более простым одно-, двускатным крышам, европейцы же предпочитают четырехскатную или вальмовую крышу, которая обладает достоинствами и недостатками при определенных условиях.

Вальмовая крыша – преимущества и недостатки

Плюсы:

минимальное сопротивление ветровой нагрузке относительно двухскатной кровли. Поскольку все скаты наклонные, ветер не создает разрушительного давления на фронтоны,

• большая жесткость конструкции. Достигается за счет угловых ребер, соединяющихся возле опорной балки конька,

• возможность обустройства более выступающих свесов, что обеспечивает дополнительную защиту стен дома,

• эстетическая привлекательность.

Минусы:

• сложность расчета и монтажа,
• более высокая стоимость реализации проекта,
• уменьшение площади чердачного помещения (в частности в месте установки диагональных опор),
• невозможность устройства мансарды,
• естественное освещение возможно только посредством установки окон в кровельном пироге.

Поскольку недостатки не критические – четырехскатная крыша вальмового типа активно практикуется в современном строительстве частных домов.

Разновидности (типы и виды) вальмовой крыши

Изучая устройство стропильной системы вальмовой крыши, следует учесть, что в пределах этого вида, есть несколько разновидностей конструкций. В свою очередь, это вносит коррективы в общий процесс возведения каркаса стропильной системы.

Классическая вальмовая крыша

Отличается опиранием диагональных ребер на опорную балку конька и расположение свесов на одинаковой высоте. Отдельные элементы вальмовой крыши соответствуют треугольнику (фронтоны) и трапеции (скаты).

Схема устройства стропильной системы и внешний вид вальмовой крыши (обычной, стандартной)

Шатровая вальмовая крыша

Отличается отсутствием опорной балки конька. Это приводит к тому, что все диагональные ребра сходятся в единой точке, а к ним уже примыкают рядовые короткие стропила. Такой крыше отдают предпочтение при наличии квадратной коробки дома. Но формирование надежного конькового узла достаточно сложное.

Схема устройства стропильной системы и внешний вид шатровой вальмовой крыши

Полувальмовая крыша

Отличается наличием вертикальных фронтонов, в которых можно установить окна. На картинке видно различие двух разновидностей полувальмовых крыш (голландской и датской).

Схема устройства стропильной системы и внешний вид голландской вальмовой крыши Схема устройства стропильной системы и внешний вид датской вальмовой крыши

Ломаная вальмовая крыша или мансардная четырехскатная

Наиболее сложная в плане строительства конструкция стропильной системы вальмовой крыши, так как в этом случае, все скаты кровли имеют разную площадь и расходятся под разными углами. Ломаная (мансардная) крыша позволяют более рационально организовать внутреннее подкровельное пространство и помимо дополнительной жилой площади придать дому эффектный внешний вид.

Схема устройства стропильной системы и внешний вид ломаной вальмовой крыши (мансардного типа)

Конструкция вальмовой крыши

Вне зависимости от разновидности кровли, все виды имеют одинаковые элементы стропильной системы вальмовой крыши:

Схема расположения конькового бруса в стропильной системе вальмовой крыши коньковая опорная балка или коньковый брус – используется для классической вальмовой крыши, выполняет функцию несущего элемента, к которому крепятся диагональные стропила,

Схема расположения диагонального (бокового) стропила вальмовой крыши диагональное стропило (боковое, ребро, накосное или угловое стропило) – более длинная стропильная нога, которая присоединяется к торцу конькового бруса под острым углом, формируя одну из сторон треугольника,

Схема расположения центрального стропила вальмовой крыши центральное стропило – доски, одинаковой длины, которые примыкают к коньковой балке и формируют края трапециевидного ската крыши. Между ними располагаются промежуточные стропила,

Схема расположения промежуточного стропила вальмовой крыши промежуточное или рядовое стропило – формирует плоскость трапециевидного ската, расстояние между ними определяет прогон стропильной системы,

Схема расположения нарожника вальмовой крыши нарожник или короткое стропило – конструктивный элемент, который крепится на диагональное стропило, формируют треугольный свес и угловые части трапеций.

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

• ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми,

• количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему,

• вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования,

• необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица – угол наклона крыши в зависимости от кровельного материала Таблица – угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

1. сначала на верхнюю обвязку торцевой стены наносится осевая линия,
2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил,
3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила,
4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены,
5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Строительство вальмовой крыши своими руками

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

• Коньковый прогон. Брус, на котором соединяются стропильные пары.
• Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
• Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
• Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
• Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
• Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
• Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
• Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
• Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

1. Высоту конька.
   h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
2. Длину рядовых стропил.
   e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
3. Площадь скатов.
   S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Строительство вальмовой крыши своими руками

Начинающий умелец может сделать множество ошибок в ходе строительства кровли вальмового типа. Виной тому даже не сложность конструкции или монтажа, а неправильное выполнение подготовительной проектной работы. Каждому профессиональному строителю известно: чтобы отрезать один раз, нужно отмерить, как минимум, семь. Поэтому вальмовая крыша своими руками строится только на основе инженерного расчета и составленного по нему плана. Далее читайте, как вычислить основные параметры крыши, подобрать сечение ее элементов и качественно выполнить монтаж.

Конструктивные особенности

Вальмовая крыша – одна из разновидностей четырехскатной. Если посмотреть на дом с такой кровлей сверху, ее форма напомнит запечатанный конверт. Два ската меньшей площади в виде треугольника называют вальмовыми. А остальные два имеют трапециевидную форму и больший размер. Устройство кровли вальмового подтипа состоит из следующих узлов:

1. Конька.Это вершина крыши, линия, которую формируют стропильные пары в месте их соединения. Особенность конька вальмовой крыши в том, что его протяженность меньше, чем длина перекрываемого сооружения.
2. Вальм.Вальмами называют треугольные скаты, которые располагаются над торцевыми стенами. Они заменяют собой фронтон и формируются за счет диагональных и промежуточных стропил.
3. Скатов. Вальмовая крыша помимо вальмовых имеет два трапециевидных ската, которые начинаются от конька, а заканчиваются свесом.
4. Ребер. Ребрами называют углы, образованные в местах соединения вальм и трапециевидных скатов. Число ребер вальмовой кровли совпадает с количеством диагональный стропил, то есть всего их четыре.
5. Водосточной системы. Водосток, состоящие из воронок, труб и желобов, необходим для отведения излишков жидкости с поверхности вальмовой крыши в ливневую канализацию.

Обратите внимание, что устройство крыши вальмового типа не позволяет сделать в ней жилую мансарду, так как два дополнительных ската значительно снижают потолок в подкровельном помещении.

Стропила и опорные элементы

Вальмовая стропильная система несколько отличается от двухскатной, усложненная конструкция скатов требует большего числа элементов. В нее входит:

• Коньковый прогон. Брус, на котором соединяются стропильные пары.
• Диагональные стропила. Четыре стропильные ноги, образующие ребра вальм. От окончания конька они отходят к угловым соединениям мауэрлата, соединяясь с мауэрлатом. Их длина больше, чем у рядовых стропил, поэтому для их изготовления используют сдвоенные доски или материал большего сечения. Интересно, что угол расположения диагональных стропильных ног более пологий, чем у промежуточных, про это нельзя забывать, составляя чертежи.
• Промежуточные или рядовые стропила. Стропильные ноги, которые верхушкой фиксируют на коньковом прогоне, а концом на мауэрлате.
• Центральные рядовые стропила. Шесть стропил, которые стыкуют с окончанием конька и диагональной стропильной ногой. Трудоемкий узел стропильной системы, монтаж которого требует внимания и точной разметки.
• Короткие ноги или нарожники. Короткие стропильные ноги не соприкасаются в верхней части с коньком, их крепят на диагональные стропила. Чем ниже находится нарожник, тем меньше его длина.
• Затяжка. Перемычка между рядовой стропильной парой, изготовленная из бруса. Затяжку, расположенную в верхней части кровли, под самым коньком, называют ригелем. А в качестве нижней затяжки, фиксируемой в основании стропил, используют балки перекрытия.
• Стойка. Вертикально установленный брус, который поддерживает конек, перенося вес кровли на несущие перегородки. В некоторых вариантах стропильной системы стойки устанавливают в средней части стропил, чтобы освободить центр мансардного помещения.
• Подкос или подстропильные ноги. Опоры, фиксируемые перпендикулярно стропилам. Подкос защищает стропила от провисания, он необходим, если длина скатов крыши более 4,5-5 м.
• Шпренгель. Шпренгельной фермой называют устройство, которое необходимо для поддержки диагональных стропильных ног. Она состоит из двух балок: одна соединяет две стороны мауэрлата, а вторая упирается в первую и диагональное стропило.

Опытные мастера-кровельщики говорят, что стропильная система выйдет надежной только, если использовать для изготовления элементов одинаковый материал, одного сечения и единый способ крепления.

Расчет и проектная работа

Прежде, чем построить кровлю вальмового типа, нужно выполнить расчет элементов ее конструкции. Перед началом вычислений намечают схему перекрываемого дома со всеми известными размерами. Далее пользуясь простыми геометрическими формулами на основе теоремы Пифагора, определяют:

1. Высоту конька.
   h = b x tgα/2, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов.
2. Длину рядовых стропил.
   e = b / 2 x cosα, где b – длина сооружения между стропильными ногами с торцевой стороны, а α – угол расположения скатов, е – длина рядовых стропильных ног.
3. Площадь скатов.
   S = 2ea, где S – совокупная площадь поверхности скатов вальмовой крыши, е – длина рядовых стропил, а – протяженность между стропильными ногами по длине сооружения.

Для стандартных значений уклона скатов вальмовой крыши существуют таблицы с коэффициентами, с помощью которых можно без расчетов определить длину диагональных стропил, зная размеры рядовых. Шаг между стропильными парами также смотрят в справочных материалах, ориентируясь на породу древесины, ее толщину и протяженность скатов. Результаты вычислений наносят на чертеж, по которому в последствии делают разметку.

Монтаж мауэрлата

Мауэрлат – основание на которое устанавливают крышу. Мауэрлат необходим для того, чтобы распределять вес крыши по периметру несущих перегородок. Чаще всего для его изготовления используют брус из древесины твердых пород. Чем тяжелее и сложнее устройство крыши, тем больше должно быть сечение мауэрлата. В большинстве случаев подойдет брус из сосны, размер которого 150х150 мм или больше. Мауэрлат устанавливают перед тем, как построить дом, в следующем порядке:

• Отмеряют и отпиливают брус необходимой длины. В углах мауэрлат соединяется между собой «в лапу». Чтобы выпилить пазу под крепление, нужно нанести разметку.
• На верхнем ряду кладки сооружают опалубку из досок и заливают вязким бетоном, в который вставляют шпили из металла для крепления мауэрлатного бруса.
• После застывания бетона, нужно создать гидроизоляционный слой между ним и мауэрлатом. Для этого на бетон можно нанести битумную мастику или выстелить поверхность стяжки рубероидом.
• Обработать брус антисептическим препаратом, антипиреном глубокого проникновения и влагозащитным лаком.
• Разметить и просверлить в мауэрлате отверстия под металлически шпильки.
• Насадить брус на шпильки и крепко затянуть анкерными болтами.

Важно, что каждое проделанное отверстие снижает прочность мауэрлата, поэтому не стоит использовать большое количество шпилек, а делать выпилы в нем для монтажа стропил категорически запрещается!

Процесс возведения

Вальмовая крыша своими руками строится по четкой инструкции, которая описывает последовательность каждого шага. Чтобы результат оправдал затраченное время и материалы, работы следует выполнять согласно технологии:

1. Установка затяжек. В качестве затяжек можно использовать балки перекрытия, нам необходимо как минимум два таких элемента, чтобы установить на них стойки. Опытные мастера поверх балок сооружают дощатый настил, чтобы построить стропильную систему было удобнее, безопаснее.
2. На затяжки монтируют две стойки. Стоек при необходимости может быть больше, однако без необходимости утяжелять конструкцию не стоит. Пока система не приобрела устойчивость, стойки закрепляют вертикально временными подкосами.

Крыша вальмового типа оптимально подходит для честного строительства, но, чтобы построить ее самостоятельно, необходимы расчеты, проект и терпение, без которого невозможно добиться успеха.

Вальмовая крыша – стропильная система и ее виды, чертежи, монтаж своими руками

Самый популярный вариант кровли, имеющей четыре ската – это вальмовая крыша. Выбирать такой вариант идеально для абсолютно любых по площади частных домов, беседок, прочих строений. У нее приметная узнаваемая форма, которую не спутаешь ни с чем, а преимуществ у такой кровли хоть отбавляй. Но есть и минусы, которыми обладает вальмовая крыша. Стропильная система у нее достаточно сложная, но при желании разобраться с конструкцией можно, и можно изготавливать такую крышу самостоятельно.

Особенности конструкции

Вальмовая кровля – это одна из разновидностей крыши, имеющей четыре ската. Но при этом два ската выполнены в форме трапеции, а другие два – треугольные (вместо фронтонов), которые также называются вальмами. Отсюда и название – вальмовая кровля. Главное, чтобы торцовые скаты занимали все пространство от карниза до конька. Если же до карниза они не достают, то такая крыша будет называться полувальмовой. Если вальмовую крышу разрезать, то в этой проекции она будет выглядеть как обычная двускатная треугольной формы.

Вальмовая кровля – это не только прочная защитная конструкция для здания, она еще предназначена и для его украшения, а также способна придать ему особый шарм и индивидуальность.

На заметку! В России чаще всего используются более простые варианты кровель – например, двускатные. А вот в Европе вальмовые крыши очень широко распространены. Впрочем, и в нашей стране увидеть такие кровли в последние годы можно все чаще.

Достоинства вальмовой кровли заключаются, прежде всего, в следующем:

• красивый внешний вид,
• отличная защита строения от воздействия осадков,
• высокая прочность и способность отлично противостоять ветровым и снеговым нагрузкам,
• конструкция вальмовой крыши очень жесткая благодаря наличию угловых ребер,
• у такой кровли можно сделать далеко выступающие свесы, а это – дополнительная защита строения от осадков.

Но, как водится, даже у самого хорошего варианта всегда есть и свои недостатки. Например, вальмовая крыша – это достаточно сложная конструкция, ее непросто рассчитать и установить. Из-за того, что материала на нее тратится больше, она обойдется дороже, чем обычная двускатная. Также важно понимать, что чердачное помещение под ней будет небольшим из-за установки дополнительных опор. Потому, кстати, и полноценную мансарду под такой крышей не сделать. В целом, в ряде случаев эти недостатки не являются критическими, и вальмовая крыша обустраивается последнее время очень часто.

Конструкция такой кровли

Как уже говорилось, такая крыша имеет сложную конструкцию. И в первую очередь сложность заключается в том, что кровля имеет массу узлов крепления, составных частей, смонтировать которые в единую систему человеку без опыта будет крайне сложно. В конструкцию вальмовой кровли входят следующие элементы.

Мауэрлат как основа и опора для всей системы. Он изготавливается, как правило, из мощного бруса, имеющего сечение 10х10 или 15х15 см. Мауэрлат помогает равномерно распределить вес всей кровли по периметру строения. И именно к нему прикрепляют в процессе строительства и стропильные ноги.

Важно! Некоторые из деталей вальмовой кровли могут иметь очень большую длину в зависимости от размеров самой кровли. Но все пиломатериалы ограничены по размерам. В этом случае можно использовать наборный или клееный вариант стропил.

Также вальмовая кровля, как и любой другой тип крыши, должна быть оснащена системой отведения воды. Могут быть установлены снегозадержатели и прочие дополнительные элементы.

Разновидности стропильных систем и вальмовых крыш

Вальмовые крыши в зависимости от своих конструктивных особенностей могут иметь различную стропильную систему, а также относиться к определенному типу кровли. Ниже в таблице представлены разновидности вальмовых кровель.

Таблица. Виды вальмовых крыш.

Также у вальмовой крыши могут быть разные стропильные системы в целом.

1. Висячая, когда стропила опираются на конек и на мауэрлат. Здесь идет большая нагрузка на прогиб и распирание. Так что придется устанавливать затяжки. Такой вариант стропильной системы использовать для вальмовой кровли не советуют. Но систему можно использовать для строений шириной не более 6 м.
2. Наслонная, когда стропилины опираются на мауэрлат, конек и стойку, установленную посередине на несущую внутреннюю стену. Нагрузка на систему в этом случае меньше. Это надежный и прочный вариант, да еще и более простой в монтаже. Вариант подойдет для строений шириной до 12 м и более в зависимости от количества дополнительных опорных элементов.
3. Комбинированная система имеет и висячие, и наслонные элементы. Все балки будут видны, они не будут закрыты обшивкой, так как стойки опираются в этом случае на колонны или столбы, а не на внутренние перегородки.

Материалы и расчеты

Создать систему стропил для кровли вальмового типа можно как из дерева, так и из металла. Для самостоятельной работы дерево предпочтительней, так как делать что-либо из него гораздо проще. Хороший вариант – сосна. Она легкая, прочная и имеет невысокую стоимость.

Важно! Чтобы дерево служило долго, перед работой его важно обработать специальными защитными составами, которые помогут предотвратить начало процесса гниения.

Если стропильная система создается из металла, то важно брать оцинкованный вариант, который будет способен противостоять коррозии и прослужит очень много лет, а также сможет выдерживать большие нагрузки.

Самое сложное в создании вальмовой крыши – это правильный ее расчет. Важно учесть не только размеры дома, но и ветровую нагрузку в регионе, количество осадков в течение года, тип материала, из которого будет изготавливаться крыша, а также необходимость установки дополнительных элементов, выполнения работ по утеплению и т. д.

Расчет в любом случае производится по определенным формулам. И здесь важно учитывать оптимальный уклон крыши. Его можно подобрать, ориентируясь по таблице. Уклон поможет сориентироваться и в отношении заложения стропил.

Расстояние между стропилами можно посмотреть на таблице ниже.

Заложение стропил и соотношение между их длиной можно рассчитать, используя коэффициенты в таблице ниже.

Итак, используемые формулы для расчета вальмовой крыши следующие:

• Н = D*tan a / 2, где Н – это высота конька, D – ширина дома, а – это угол наклона ската,

• L = l – D, где L – длина конька, l – длина строения, D – ширина дома,

• L c = H 2 +d 2 , где L c – длина центральных стропил. Точно так же рассчитываются и рядовые стропила,
• ∆L = k/cos a, где ∆L – нужная длина удлинения стропилины для свеса,

• B = 90 0 – a, где b – уклон рядовых элементов,

• LД = √(L 2 + d 2 ) , где LД – длина вальномых стропилин по диагонали,

• L1 = 2/3L и L2 = 1/3L, где L1 и L2- длина нарожников (первого короткого и второго короткого),

• площадь крыши можно посчитать как ∑L * (2В + 4k).

Результатом всех расчетов может стать подробный чертеж вальмовой крыши с указанием всех размеров и параметров, которые нужно будет просто переносить на материал для кровли. Кстати, основываясь на этих расчетах, как раз и получится подсчитать, сколько чего нужно покупать для того, чтобы самостоятельно сделать такую крышу.

Важно! После самостоятельного создания чертежа настоятельно рекомендуется предоставить схему на проверку опытным специалистам. Ошибки, допущенные в расчетах, могут привести к печальным последствиям.

Цены на различные виды бруса

Онлайн-калькулятор расчета площади шатровой или вальмовой крыши

Монтаж вальмовой кровли по безраспорной системе

Шаг 1. Первым делом нужно приобрести весь необходимый материал, привезти его на место строительства, подготовить стропила к дальнейшей работе. Здесь важно сделать заготовки такими, чтобы были соблдены все размеры и срезы. Также именно на этом этапе можно заняться и сращиванием стропил. В данном случае будут использоваться шестиметровые стропила сечением 15х15.

Совет! На этом этапе можно сделать макет из двух стропил, который поможет определиться с высотой крыши и ответить на ряд вопросов. Работать с визуальным примером будет проще, чем только по проекту.

Шаг 2. Далее можно заняться изготовлением и монтажом мауэрлата. Сначала требуется по периметру стен дома создать опалубку и проложить в ней армирующие прутья. Размер бетонного пояса в этом случае должен получиться 20х20 см. Здесь сразу же устанавливаются мощные металлические болты для установки и фиксации самого мауэрлата.

Шаг 3. После изготовления опалубки ее нужно залить бетонной смесью и дать застыть. В это время брус для мауэрлата сечением 10х20 нужно обработать защитными составами.

Цены на цемент и основы смесей

Шаг 4. Перед дальнейшими работами опалубку нужно удалить, а бетонный пояс – закрыть гидроизоляцией.

Шаг 5. В мауэрлатном брусе требуется просверлить отверстия, которые будут совпадать с торчащими из бетонного пояса болтами. Далее брус нужно надеть на шпильки и установить его по периметру стен.

Шаг 6. Излишки шпилек-болтов нужно срезать и закрутить их гайками, закрепив таким образом мауэрлат дополнительно.

Шаг 7. Теперь можно приступать к установке стропил по безраспорной системе. Это значит, что на стропилине будет делаться запил, который позволит ей не скользить по мауэрлату. Тогда нагрузка будет идти на стену дома. Но сначала требуется установить подконьковый брус посередине крыши. Он будет играть роль сродни мауэрлату. Фиксируется брус на стойках такого же сечения, как и он сам – 15х10. Все соединения производятся при помощи металлических уголков. Под брус, лежащий на перекрытиях, нужно постелить полосу гидроизоляции.

Шаг 8. Далее требуется установить диагональные стропила. Они получились сращенные из двух брусьев 15х5 см.

Шаг 9. Теперь необходимо переходить к установке остальных рядовых стропил. Важно помнить, что они держатся на мауэрлате за счет выпилов в области касания стропилины и мауэрлата, а также конька. Все соединения забиваются на три гвоздя, можно использовать уголки. Шаг между стропилами здесь – 60 см.

Шаг 10. По мере перехода на диагональные стропила длину обычных стропил нужно корректировать – получатся нарожники, и крепить их уже не к коньковому брусу, а к диагональным стропилам.

Шаг 11. По оставшимся двум скатам тоже нужно установить стропила-нарожники по тому же принципу, что описан выше. Излишки длины стропилин нужно подрезать в соответствии с выбранной длиной свеса кровли.

Цены на строительные леса

Шаг 12. Установка стропильной системы вальмовой кровли завершена. Далее можно монтировать защитные мембраны, утеплитель, обрешетку и непосредственно кровельный материал.

Как видно из этой статьи, создание стропильной системы крыши вальмового типа – задача действительно не самая легкая. Но при желании и с ней можно разобраться самостоятельно. Однако просить совета и помощи у опытных мастеров все же стоит хотя бы на этапе проектирования кровли, чтобы избежать допущения фатальных ошибок.

Стропильная система вальмовой крыши: конструкция и монтаж

Вальмовая крыша, пожалуй, самый популярный вид четырехскатной кровли. Она подходит для перекрытия частных домов большой и малой площади, бань, даже беседок. Узнаваемую геометрию ей придает стропильная система вальмовой кровли, совокупность опорных элементов, работающих как каркас.

Сложность данной конструкции заключается в большом количестве составных частей и узлов крепления, требующих особых навыков и опыта. Эта статья ответит на вопросы о том, из чего она состоит, какие материалы используют для строительства, а также как выполняют монтажные работы.

Конструкция вальмовой крыши

Вальмовая крыша относится к четырехскатному типу, то есть образована из четырех скатов, плоскостей, имеющих одну общую сторону. Два ската, заменяющие собой фронтоны, называют вальмовыми или торцевыми, они имеют треугольную форму. А два других, в виде трапеций, обозначают термином фасадные. Линия, в которой сходятся все четыре ската – конек, самая высокая часть крыши. Конструкция вальмового типа состоит из:

1. Вальмовых скатов, которые имеют форму треугольника, располагаются на месте, принадлежащем фронтонам.
2. Фасадных скатов трапециевидной формы.
3. Конька, линии, которую образуют верхнее соединение стропильных пар, вершины вальмовой крыши.
4. Свеса, выступающей за пределы периметра дома части крыши, образованной за счет длины стропильных ног или кобылок. Он защищает поверхность стен от талой и дождевой воды.
5. Стропильной системы вальмовой крыши, каркаса несущего и распределяющего вес кровельной конструкции.
6. Кровельного материала, покрытия, которое настилают на стропильные ноги вальмовой крыши для защиты от атмосферных осадков.
7. Водостока, системы отведения воды, скапливающейся на крыше. Он состоит из желоба, водоприемной воронки и водосточной трубы и переносит влагу с поверхности крови к ливневой канализации.
8. Снегозадержателей, элементов, не дающим снежным массам, накопившимся на крыше, обрушиваться и травмировать проходящих мимо людей.

Виды стропильной системы

Стропильная система вальмовой кровли может быть трех типов, в зависимости от того, как располагаются стропила:

• Висячего. Это означает что стропила имеют опору на две точки: в верхней части на коньковый прогон, а в нижней на мауэрлат. Висячая стропильная система испытывает нагрузки на прогиб, сжатие и распирание. Все эти силы оказывают на нее дестабилизирующее действие, поэтому необходимы дополнительные компенсирующие элементы – затяжки, ригели, бабки. Они усложняют конструирование и монтаж вальмовой крыши, поэтому опытные кровельщики советуют отказаться от висячих стропил, если есть такая возможность.
• Наслонного. При таком типе стропильной системы вальмовой крыши, стропила имеют опору на три точки: вверху на конек, в середине на стойку, а внизу на мауэрлат. Стойки устанавливают на внутренние несущие стены. Дополнительные вертикальные опоры снижают прогиб стропильных ног и ликвидируют распирающие усилие. Поэтому наслонную систему считают надежнее и устойчивее висячей, а кроме того более простой в монтаже.
• Комбинированного. Этот термин означает что стропильная система состоит из чередующихся наслонных и висячих элементов. Это возможно, если в качестве опоры для стойки используют не внутреннюю несущую перегородку, а столб или колонну. Крыша получается открытого типа, то есть все балки и стойки не скрыты обшивкой, а видны.

Важно! При помощи висячей стропильной системы можно перекрыть строение не больше 6 метров шириной. Использование наслонных стропил с одной дополнительной опорой увеличивает это расстояние до 12 м, с двумя – до 18 м.

Используемый материал

Стропильная система крыши вальмового типа состоит из множества составных частей, которые отражает чертеж, они изготавливают из следующих материалов:

Из металла. В таком случае используют уголки и двутавры из оцинкованного металла. Это прочный, коррозионностойкий, долговечный материал, который выдерживает большие нагрузки. У металлических стропил есть ли два существенных минуса – значительный вес и высокая стоимость. Поэтому используют металл в строительстве крыши крайне редко, особенно в частном домостроении.

Из древесины. Чаще всего применяют дерево твердых хвойных пород, например, сосны. Преимущества очевидны – легкий вес, невысокая цена, простота в обработке. Слабое место деревянной стропильной системы – это подверженность гниению, действию микроорганизмов и вредителей. Однако, эта проблема решается обработкой антисептическими составами. Кстати, те, кто заботится о пожарной безопасности, применяют еще антипирены.

Правильно обработанное и подготовленной дерево – прекрасный материал для изготовления стропильной системы. Работать с ним гораздо проще, он не требует специального инструмента. А приятная цена позволит снизить затраты. Тем более металлический каркас крыши могут позволить себе лишь те, кто уверен в запасе прочности фундамента.

Элементы системы

В зависимости от площади и особенностей планировки дома, стропильная система вальмовой крыши приобретает различные виды, но основу ее составляют следующие элементы:

1. Мауэрлата, представляющего собой брус сечением 100х100 мм или 150х150 мм. Его задача – равномерное распределение веса кровельной конструкции по периметру несущих стен. К мауэрлату крепят нижние части стропильных ног.
2. Лежня, изготовленного из бруса толщиной 100 мм и более, который выполняет функции мауэрлата на внутренних несущих перегородках. На лежень монтируют стойки.
3. Конькового прогона, деревянный брусок, на который опираются верхние части стропильных ног. Его соединяет собой вертикальные стойки.
4. Диагональных стропил, формирующих ребра вальмовых скатов. Их крепят таким образом, что они продолжают конек и расходятся к углам дома. Всего в вальмовой крыше четыре диагональных стропильных ноги, их крепят к коньковом прогону и мауэрлату. Эти стропильные ноги имеют большую длину и подвергаются большим нагрузкам, поэтому их толщина должна быть в два раза больше рядовых.

Рядовых стропил, которые служат опорой трапециевидных скатов. Для изготовления используют доски размера 50х150 мм или 100х150 мм. Верхняя часть рядовых стропильных ног опирается на коньковый прогон, а нижняя на мауэрлат. Шаг между ними берется 60-120 см, на его размер оказывает влияние применяемый утеплитель и вес кровельного материала.

Нарожников, укороченных стропил, прикрепляемых одной стороной к диагональным, а другой к мауэрлату. Расстояние между нарожниками не должно превышать 70-80 см, а размеры пиломатериала не имеют особого значения, так как нагрузка на них не велика.

Стоек, то есть вертикально расположенных опор из бруса. Стойки устанавливают на лежень, они подпирают стропильную ногу в средней части или коньковый прогон в зависимости от характера использования чердачного помещения.

Затяжек, горизонтальный перемычек между ногами каждой стропильной пары. Затяжки стягивают стропила, снимая распирающую нагрузку на стены. Расположенную высоко у конька затяжку называют ригель, а низкорасположенную используют как балку перекрытия.

Подкосов, подстропильных ног, которые располагают под углом к стропилам для уменьшения их прогиба под собственным весом.

Шпренгелей , вертикальных подпорок диагональных стропил. Конструкции с вертикальными стойками и горизонтальными схватками называют шпренгельные фермы.

Обратите внимание! Некоторые элементы стропильной системы вальмовой крыши имеют значительную длину. А стандартный размер пиломатериалов из дерева ограничен шестью метрами. Чтобы выйти из этой проблемной ситуации, кровельщики изготавливают клееные или наборные стропила, составленный из двух или трех частей.

Монтаж мауэрлата

Монтаж мауэрлата – отправная точка создания стропильной системы для вальмовой кровли. Правильная установка обеспечит надежное основание для стропил. Во время строительства дома из бруса или бревна роль мауэрлата выполняют верхние венцы. В сооружениях из кирпича, газосиликатных блоков его крепят следующим образом:

• На верхнем срезе стен налаживают опалубку и заливают бетонный, усиленный арматурой пояс, в который вмуровывают металлические шпильки.
• Мауэрлатный брус обрабатывают антисептиком глубокого проникновения и изготавливают в нем отверстия под шпильки. При чем расположение отверстий рассчитывают таким образом, чтобы они не совпадали с местами крепления стропильных ног, а находились между ними.
• После застывания бетонного пояса, которое происходит в течении 2-3 дней, на него монтируют гидроизоляцию. Эти функции обычно выполняет сложенный в два соя рубероид.
• Мауэрлат укладывают на гидроизоляцию и притягивают металлическими шпильками.

Обратите внимание, что большое количество отверстий снижают прочность мауэрлата, провоцируют появление трещин, дефектов, снижая его опорные функции. Запомните, в мауэрлате никогда не выполняют выпилы под стропила, нарушать его целостность нельзя!

Этапы сборки

Результат расчета, произведенного вручную или программой, фиксируют, создавая чертеж, котором отражают размеры и взаимное расположение элементов стропильной системы, а затем начинают собирать ее согласно следующему плану:

• Устанавливают мауэрлат и лежень описанным в предыдущем пункте способом. На лежень монтируют стойки, чтобы не сохранить их вертикальное расположение используют временные подкосы, углы проверяют строительным уровнем. На стойки с помощью металлических уголков или гвоздей прикрепляют коньковый прогон.
• Если этого требует проект ставят подкосы из бруса. Верхнюю часть приколачивают гвоздями у середине стропил, а нижнюю к стокам.
• Устанавливают диагональные стропила. Осуществляют двойную врезку под углом 45 градусов, присоединяя их к коньку гвоздями. Нижнюю часть ноги крепят к мауэрлату подвижным соединением по типу ползуна.

Усиливают диагональные стропила шпренгельными фермами. Стягивают смежный стороны мауэрлата схваткой, упирая в нее нижнюю часть шпренгеля. Верхнюю часть подставляют под диагональные стропила.

Монтируют рядовые стопила. Сначала устанавливают фронтальную и тыльную пару ног, между ними натягивают тросик и, выравнивая по нему, укладывают остальные.

Устанавливают нарожники. Берут одну доску, примеряют, размечают на ней выпилы под мауэрлат и диагональные стропила. Половину нарожников изготавливают по этому лекалу, а остальные в зеркальном отображении. Прикрепляют с помощью гвоздей или уголков. Концы стропил оставляют неподрезанными.

Между диагональными стропилами натягивают нить и подравнивают стропила таким образом, чтобы их длина формировала свес 40-50 см. Монтируют ветровую доску.

Настилают обрешетку. Схема обрешетки выбирается согласно рекомендациям к конкретному типу кровельного материала. Для мягкой, рулонной кровли изготавливают сплошную из листов ОСБ, а для металлочерепицы и профнастила подходит решетчатая обрешетка.

Грамотный расчет, подробный чертеж и качественная установка – залог долгой службы и надёжности стропильной системы крыши.

Теги: #Устройство вальмовой крыши своими руками стропильная система

Вальмовая крыша своими руками: пошаговое руководство как сделать

Сегодня многие люди, решив обзавестись собственным домом, считают, что вальмовая крыша своими руками является лучшим решением. С одной стороны процесс монтажа не слишком сложен – даже человек без богатого строительного опыта справится с этой задачей. С другой – смотрится такая крыша просто великолепно, значительно лучше, чем обычная, двускатная.

Содержание

• Что такое вальмовая крыша?
• Основы конструкции вальмовой крыши
• Руководство по возведению вальмовой кровли
• Разметка
• Расчет
• Установка стропил
• Усиление стропильной конструкции
• Вентиляция

Что такое вальмовая крыша?

В последние годы архитекторы ищут новые ходы, улучшения и в результате вальмовая крыша приобрела множество оригинальных разновидностей, которые весьма мало напоминают изначальную конструкцию.

В классическом же исполнении такая крыша состоит из четырех плоскостей, соединяющих карниз здания с его коньком. Две из них устанавливают от узких карнизов – они имеют треугольную форму и называют вальмами. Поэтому вся конструкция получила название именно от них. Две другие плоскости имеют большие размеры и форму трапеции.

Сравнительно недавно в нашей стране получили распространение полувальмовые крыши, которые также называют ещё голландскими. В этом случае карнизы вальмов расположены значительно выше, чем карнизы трапециевидных скатов. Чаще всего такой прием используется в случаях, когда хотят оборудовать на чердаке дома просторную, уютную мансарду. Смотрится такая крыша значительно привлекательнее, чем классическая вальмовая, но в производстве значительно сложнее – к тому же нужно дополнительно наращивать стены, чтобы они сформировали две стены будущей мансарды.

Основы конструкции вальмовой крыши

Схема вальмовой крыши существенно отличается от обычной. Поэтому ей следует уделить особенное внимание – не зная теории, невозможно построить конструкцию своими руками.

Для наглядности приведем подходящую картинку:

Конструкция вальмовой крыши

Здесь приведена наиболее простая разновидность вальмовой крыши. Но, разобравшись с её устройством, можно приступать и к строительству более сложных модификаций.

1. Начинается все с угловых стропил. Для них лучше всего брать прочную доску сечением 50х150 мм. Укладывается она под меньшим углом, чем промежуточные стропила.
2. Короткие стропила фиксируются не на коньковом брусе, а на угловом стропиле.
3. Размер конька в сечении должен быть не меньше, чем у угловых стропил – на него также приходится довольно большая нагрузка, как постоянная (от кровельного материала), так и временная (от снега, ветра).
4. Стропила, которые сходятся с разных сторон и надежно фиксируют конек, называют центральными – они тоже должны иметь серьезный запас прочности.
5. Для промежуточных стропил обычно берется более тонкий брус – между ними нагрузка от кровли распространяется более равномерно, что позволяет избежать перегрузок и выхода отдельных элементов конструкции из строя.

Все это будет полезно запомнить каждому человеку, желающему разобраться, как построить вальмовую крышу своими руками. Как видите, ничего особенно сложного здесь нет.

Руководство по возведению вальмовой кровли

Теперь переходим непосредственно к вопросу, как строится вальмовая крыша своими руками пошагово. Всю работу можно разделить на несколько этапов. Опишем каждый из них максимально подробно, чтобы даже человек, не имеющий опыта в сфере строительства, смог разобраться в этом непростом вопросе.

Разметка

Как и при любом строительстве, все начинается с разметки. От того, насколько правильно она произведена, зависит и то, будут ли допущены ошибки при дальнейшей работе.

1. Начинается всё с нанесения осей верхней обвязки стен со стороны торца.
2. После этого определяется половина толщины конькового прогона – определите, где и как будет установлен первый элемент стропильной системы.
3. Воспользовавшись длинной измерительной рейкой, нанесите точки расположения промежуточных стропильных ног. Прикладывать её нужно к намеченной ранее линии и продолжать вдоль стенки.
4. Чтобы определить нужную длину стропильного свеса, уложите один конец бруса на наружном углу, а второй – на кровельном свесе.
5. Следующий этап – определение местоположения центральной стропильной ноги. Для этого нужно переместить разметочную рейку на край боковой стены, определим, как будут располагаться центральные элементы системы.

Эту процедуру следует повторить с четырех сторон здания. В результате вы без труда определите, где и как будут уложены торцы и промежуточные стропила.

Расчет

Расчетная таблица

Чтобы быстро и безошибочно определить длину стропил, вам пригодится такая таблица:

Имея её под рукой и зная планируемый угол наклона скатов крыши, можно максимально точно определить, какую длину будут иметь стропила – ведь они расположены не ровно, а под небольшим углом. Ну а чтобы знать, как сделать вальмовую крышу своими руками, следует помнить – мелочей здесь просто нет.

Теперь воспользуйтесь известной со школы теоремой Пифагора – А2+Б2=С2. А и Б в данной формуле играют роль горизонтальной и вертикальной проекции стропил. Проще говоря – одним катетом является расстояние от мауэрлата (на котором крепится нижний конец стропил) до конька – самой высшей точки крыши. Другой же катет это расстояние под прямым углом от конька до пола чердачного помещения. Оба отрезка можно легко замерить, используя рейку или рулетку. А зная их, по приведенной выше формуле, можно узнать примерную длину стропил.

Чтобы получить максимально точное значение, увеличьте его на коэффициент, соответствующей углу наклона вашей крыши.

Вальмовая крыша

Вот и всё. На этом расчет длины стропил завершен и можно смело приступать к следующему шагу – их установке.

Установка стропил

Прежде чем приступать к монтажу, убедитесь, что стропила имеют одинаковую длину и угол спила в месте, которым они будут стыковаться к коньку. Даже небольшая погрешность приведет к тому, что всю стропильную систему придется разбирать и собирать заново.

1. Установите коньковый брус – он фиксируется на опорных стойках. Чтобы зафиксировать на ней прочие элементы, используйте подкосы.
2. Максимально аккуратно стыкуйте вальмы и накосные стропила с коньковым брусом – лучше всего использовать для этого длинные, тонкие саморезы.
3. Когда установка накосных ног завершена, начинайте монтаж стропильных ног – оптимальное расстояние между ними составляет 60 сантиметров. С мауэрлатом и коньком они соединяются путем врубки. Для повышения надежности соединения применяются ригели и стяжки.
4. Прикрепите к накосным стропилам нарожники (короткие стропила). Именно через них накосные стропила будут соединены с мауэрлатом. Следите за тем, чтобы нарожные и рядовые стропила располагались строго перпендикулярно относительно конькового бруса.

Основной каркас уже собран. Дальше будет значительно легче.

Усиление стропильной конструкции

Чтобы усилить стропильную конструкцию, можно использовать различные варианты:

• По углам конструкции крепятся шпренгели, имеющие вертикальные стойки – они будут выполнять роль дополнительной опоры, на которую лягут накосные стропила. Фиксируются они непосредственно на мауэрлате.
• На доске затяжки устанавливают стойки, являющиеся опорами для промежуточных стропил.
• В случаях, когда длина накосной стропильной ноги достаточно велика, её можно использовать, чтобы изготовить наборные или склеенные балки.

Благодаря такому усилению стропильная конструкция легко выдержит любую нагрузку – как от кровли, так и от снега или ветра.

Вентиляция

На чердаках жилых помещений всегда присутствует влага. Она поднимается вместе с теплым воздухом из кухни, ванной комнаты, спальни, гостиной. Конденсируясь на деревянных элементах стропильной системы, влага может стать причиной появления плесени и даже гнили, что снизит надежность и срок службы всего дома. Чтобы этого не произошло, нужно позаботиться о качественной вентиляции помещения.

Проще всего сделать это, оборудовав отверстие в пленке, защищающей чердак от ветра. Оптимальное местоположение – возле конькового прогона. Кроме того, если для ветровой подшивки используется дерево, укладывать его рекомендуется с небольшим зазором – 2-3 миллиметра. Если используется пластиковый материал, в нем следует проделать небольшие отверстия.

Схема вентиляции кровли

Если при укладке ветровой кровли не были предусмотрены зазоры, следует установить в ней небольшие вентиляционные решетки.

При установке вентиляционных решеток желательно расположить несколько решеток по длине ветрозащиты с промежутком 0,8 метра. Только после этого можно начинать укладывать утеплитель и гидроизоляцию.

Последним, завершающим этапом является укладка кровли дома своими руками.На этом работа закончена. Теперь вы знаете, как пошагово смонтировать вальмовую крышу своими руками и наверняка не растеряетесь при работе.

Каркас фермы вальмовой крыши — Myrooff.com

Крыша с вальмовой фермой представляет собой разновидность крыши, скат которой идет с пологим уклоном и имеет тенденцию спускаться к стенам. Вальмовые крыши требуют чрезвычайно сложной системы ферм и стропил. Такая крыша не имеет ни вертикальных скатов, ни фронтонов. Хотя в настоящее время такой тип крыши чаще всего встречается в коттеджах и бунгало, стиль вальмовой крыши широко используется в самых разных архитектурных сооружениях.

Чтобы полностью понять систему стропильных ферм вальмовой крыши, мы должны более подробно рассмотреть различные виды ферм, используемых в вальмовой крыше.

Усеченная стандартная ферма : имеет форму стандартной фермы, но ее верхняя часть обрезана, так что скат подходит к вершине вальмы.

Ферма с усеченной балкой : Основная ферма, расположенная на вальме, известна как ферма с усеченной балкой. Он несет вес внешних вальмовых ферм, а также веса лианы, домкрата и вальмы. Следовательно, это самая прочная из укороченных ферм, так как она должна принимать на себя все нагрузки.

Вальмовая ферма : Вальмовая ферма отвечает за формирование линии вальмы на крыше. Хотя мало чем отличается от полуфермы, вальмовая ферма имеет удлиненный верхний пояс, который заканчивается вальмовым верхом.

Домкрат : Домкрат входит прямо в вальмовую ферму. Как и вальмовая ферма, он имеет расширенный верхний пояс, который встречается с вальмовой фермой.

Ферма ползунка : это ферма, которая соединяется с вальмовой фермой без какого-либо удлинения верхнего пояса.

Ножничная ферма : Это модифицированная ферма, созданная для потолка со скатами. Они поставляются с потолком с одинаковым шагом по обе стороны от вершины.

Ферма колокола : Эта ферма чаще всего встречается в домах Федерации. Верхний пояс имеет 2 разных шага, а нижний закрывает внутренний дворик или балкон.

Тетивная ферма : Они в основном используются в коммерческих зданиях, где верхние пояса сконструированы таким образом, чтобы освободить место для изогнутой крыши.

Консольная ферма : Это может быть любая другая ферма при условии, что точка опоры находится в пролете, а не в пятке.

Отрезанная ферма : Это могут быть любые фермы, но они не поставляются с пяткой.

Полуферма : это цельная ферма, срезанная с вершины.

Обрамление вальмовой крыши:

Теперь, когда мы знаем названия всех видов ферм вальмовой крыши, давайте перейдем к более важному аспекту нашей статьи, а именно. планы ферм вальмовой крыши.

Каркас фермы вальмовой крыши — не очень простая работа, но если у вас есть нужные инструменты и надлежащее руководство, каркас вальмовой крыши может быть простой задачей.

Подобно двускатной крыше, вальмовая крыша также состоит из обычных стропил, а также нарожных и вальмовых стропил. Обрамление вальмовой крыши может быть дороже, чем обрамление остроконечной крыши, поскольку вам нужно оплатить стоимость рабочей силы для обрамления вальм.

Он не только придает более элегантный вид, но и делает здание более устойчивым к ветру.

СХЕМА ФЕРМ ВАЛЬМОВОЙ КРЫШИ

Начальный этап создания каркаса этой крыши не сильно отличается от этапа изготовления остроконечной крыши. Этот шаг включает в себя поиск прогона общего стропила. Это позволило бы строителю разместить балки потолка рядом с тазобедренным домкратом и обычными стропилами.

Например, предположим, что нам нужно построить четырехскатную крышу для здания размером 12’x28’. На этом этапе нас будет интересовать не уклон крыши, а прогон обычных стропил.

Итак, мы должны начать с измерения точной ширины здания, чтобы найти прогон обычного стропила.

Поэтому в данном случае мы будем использовать 12-футовые стропила. Воспользуйтесь строительным калькулятором и введите 12 футов. Теперь вычтите толщину коньковой доски, деленную на 2.

Это будет около 5 футов и 11 ¼ дюймов обычного стропила. Теперь, когда вы знаете длину обычных стропил, вам нужно измерить внешние углы дома, где должны быть размещены вальмы.

После того, как вы разложили обычные стропила, вам нужно будет разместить потолочные балки рядом с местом, где будут располагаться стропила. Можно оставить концы потолочных балок снаружи до тех пор, пока не будут установлены вальмовые стропила.

Конструкция вальмовой крыши:

Первое, что вам нужно сделать, это установить коньковую доску. После того, как вы установили коньковую доску, вы узнаете расположение бедер.

Вам понадобится как минимум 3 плотника, чтобы установить эту доску на крышу. Кроме того, вам нужно 6 обычных стропил, правильно обрезанных и расположенных близко к месту их конечного назначения.

В то время как 2 плотника должны быть расположены в середине здания рядом с местом, где заканчивается доска, третий плотник должен передать общее имущество плотникам в середине.

Теперь вы можете начать с крепления одного стропила в верхней части стены рядом с балкой потолка. Плотник посередине должен помочь вам удерживать верхнюю часть в желаемом месте.

Теперь идите на противоположную сторону дома и сделайте то же самое. Плотник, работающий посередине, должен позволить отвесным срезам опираться вместе и выдерживать нагрузку.

Этот процесс также необходимо повторить с 3-м плотником на противоположной стороне коньковой доски.

Плотник, работающий снаружи стены, должен передать коньковую доску другим, работающим посередине. Он также может помочь им сдвинуть гребень между общинами и скрепить их вместе.

Королевские обычные стропила теперь можно разместить на концах коньковой доски, чтобы зафиксировать конек в его окончательном положении. Теперь можно приступить к установке вальмовых стропил.

Эту работу обычно могут выполнить 2 плотника, но опять же, это зависит от размера здания. Всегда начинайте с прибивания нижней части. В это время вы можете установить оставшиеся общие ресурсы, чтобы дать фору хип-джекам.

Вальмовые домкраты:

Выпрямите вальмовый домкрат с помощью веревки и временной распорки перед установкой домкратных стропил.

Нарожные стропила должны быть прибиты к противоположной стороне вальмового стропила, чтобы он оставался в вертикальном положении. Последний шаг состоит в установке фасции перед нанесением оболочки.

Сборные фермы для вальмовой крыши

Однако, если вы хотите избежать всех этих сложностей, вам следует выбрать готовые фермы для вальмовой крыши.

В большинстве новых домов в США для каркаса используются изготовленные фермы крыши. Они предназначены для замены потолочных балок и стропил, которые необходимы для традиционного каркаса.

Это не только повышает скорость и точность, но и помогает сэкономить на расходах. Любой современный строитель посоветует вам использовать сборные фермы для вальмовой крыши, поскольку их намного проще возводить, а затраты намного ниже.

Преимущества сборных вальмовых стропильных ферм:

Во-первых, сборные вальмовые стропильные фермы имеют большую протяженность и могут обходиться без внутренних несущих стен.

Во-вторых, сборные фермы вальмовой крыши намного дешевле, чем фермы из стержневых крыш, поскольку их длина составляет 2/4. Это отличается от огромных элементов каркаса, используемых для обычного каркаса потолков и стропил.

Сборные фермы можно легко спроектировать, чтобы они подходили для всех типов потолков или крыш, используемых в большинстве современных домов.

Сборные фермы вальмовой крыши созданы и спроектированы инженерами таким образом, чтобы они могли выдерживать нагрузку на крышу в соответствии с требованиями строительных норм и правил.

Готовые фермы вальмовой крыши можно легко установить за один день. Это приводит к сокращению расходов и, конечно же, гораздо меньше хлопот.

Наконец, для возведения этих ферм могут привлекаться даже новички, что еще больше снижает затраты на рабочую силу.

Преимущества вальмовой крыши:

• Единая фасция со всех сторон обеспечивает возможность установки желобов по всему зданию.
• Подходят для жаркой тропической погоды, так как создают тень со всех сторон.
• Так как все 4 стороны крыши расположены под углом, это обеспечивает лучший дренаж и исключает возможность застоя воды на крыше.
• Аэродинамический дизайн этой крыши делает ее идеальной для ветреных и ненастных мест.



Привет, я Джим. Я был строителем кровли в течение 20 лет, прежде чем решил запустить myrooff.com и собирать лучший контент о кровле. Я люблю деревообработку и строительство, и для меня было вполне естественно начать этот проект моей страсти. Спасибо, что посетили.

10 причин, почему кровельные фермы лучше стропил для вашего дома

Расскажите о любви

Большинство из нас не думает о разнице между фермами и стропилами регулярно, но это очень важная тема, когда она возникает. приходит на строительство дома. Вот почему мы хотим поговорить о стропилах и фермах сегодня в блоге Hitek.

• Как лучше всего удерживать крышу?
• Подходят ли фермы или стропила кажутся более выгодными?
• Почему в новых зданиях чаще используются фермы?

Мы в Hitek Truss Design (что неудивительно) являемся большими сторонниками деревянных ферм крыши. Однако не считайте нашу позицию предвзятой — у нас есть веские причины и цифры, подтверждающие нашу веру. Кроме того, до 80 процентов всех крыш в новых домах теперь используют фермы вместо стропил, поэтому мы, безусловно, не одиноки в своей позиции.

Мы знаем, что стропильные фермы становятся все более популярными, чем стропила, но почему? Давайте поговорим об этом.

Перво-наперво: нам нужно поговорить об основных качествах стропил и ферм.

Что такое стропила?

Стропила, используемые в конструкции крыши, проходят от вальмы/конька крыши до стеновой плиты наружной стены. Это традиционный способ поддержки крыши, часто называемый «каркасным каркасом». Десятилетия назад каждый дом в квартале был сделан из стропил.

Каждое стропило проектируется, вырезается, изготавливается и устанавливается на строительной площадке опытным плотником. Размерные пиломатериалы используются для поддержки крыши, а стропила работают с хомутами, чтобы скрепить плоскости крыши.

Что такое стропильные фермы?

Кровельные фермы предлагают более современный и оптимизированный метод поддержки. Эти фермы создаются до прибытия на строительную площадку. Вместе фермы образуют деревянную конструкцию, поддерживающую крышу и соединяющую стены дома.

Итак, вы знаете, что представляет собой каждый тип крепи, но чем они отличаются друг от друга?

В чем разница между ними?

Наиболее заметная разница между стропильными фермами и стропилами заключается в том, что первые строятся в основном из досок 2х4, а не из досок большого размера. Хотя используется меньше материала, древесина (или сталь) более прочная.

Стропила можно либо скрыть, либо показать как архитектурные элементы. С другой стороны, фермы с меньшей вероятностью будут установлены в качестве эстетических элементов дома.

Тем не менее, эти различия не объясняют, почему кровельные фермы более популярны. Давайте разобьем причины на десять разных разделов.

Фермы изготавливаются в контролируемой среде

Как мы уже говорили, фермы изготавливаются до того, как они прибудут на стройплощадку, а стропила собираются на месте. Это огромная разница, которая заставляет многих подрядчиков и домовладельцев выбирать фермы.

Поскольку фермы производятся на фабрике с контролируемой средой, они проходят двойную проверку и гарантируют высокое качество. Автоматизированный производственный процесс обеспечивает быстрое изготовление ферм, что отлично сказывается на производительности строительства.

Каждая ферма изготавливается специально для нужд одного проекта. Независимо от того, строите ли вы соборные потолки или поперечные конструкции, фермы могут быть изготовлены в точном соответствии с вашими требованиями. Никаких просчетов, низких измерений в последнюю минуту или ошибок проектирования.

Стропила, с другой стороны, не так быстро (или легко) создавать. Каждая деталь собирается на месте, одна за другой. Они могут показаться более дешевыми, но длительный производственный процесс может привести к огромным затратам. Кроме того, трудно обеспечить качество — внешние факторы, такие как погода, могут вызвать проблемы. Фермы заводского изготовления не должны сталкиваться с такими проблемами.

После изготовления стропильные фермы могут быть быстро доставлены и готовы к установке. Они даже могут быть сертифицированы сторонней организацией, что указывает на то, что они проверены на качество и недостатки.

Установка стропил занимает больше времени

Из-за длительного производственного процесса и места для ошибок установка стропил — не совсем быстрый проект. Установка стропил только в одном здании может занять целую неделю.

В соседстве фермы могут быть установлены всего за один день в доме площадью 2500 кв. футов, если на месте есть нужные рабочие и инструменты. Это экономит кучу времени в большом строительном проекте, особенно если речь идет о нескольких разных зданиях.

После полной установки ферм можно приступить к обшивке крыши. Это быстро защитит остальную часть конструкции от непогоды, солнечных лучей и других потенциально вредных факторов. Вскоре после этого можно укладывать черепицу, что ускоряет реализацию проекта.

Когда установка стропил занимает много времени, они делают конструкцию уязвимой для непогоды, а также для общего износа. Неудивительно, что большинство подрядчиков теперь выбирают кровельные фермы, когда это возможно.

Фермы часто более доступны по цене

Огромная победа в битве стропил и ферм — это цена последних.

Впереди фермы кажутся дорогими. Поскольку они являются сборными, их первоначальная стоимость кажется высокой. Однако важно помнить, что стропила требуют больше времени и труда для установки, что увеличивает общую стоимость строительства.

Кроме того, для стропил используется больше пиломатериалов, чем для ферм, поэтому, если цена на древесину растет, растет и стоимость проекта строительства стропил. В целом подрядчики могут сэкономить до 50 процентов, используя фермы вместо стропил. Это значительная сумма сбережений, которая может пойти на другую область проекта или на карманы домовладельцев.

Фермы лучше подходят для больших строений

Далее важно обратить внимание на конструкцию, которую вы строите, и прежде всего на ее размер. Стропила крыши отлично подходят для небольших зданий, но не так хороши для больших, просторных конструкций.

Учитывая, что средний размер домов в Соединенных Штатах увеличился в среднем на 74 процента (с 1910 года), неудивительно, что все больше зданий требуют ферм. Обычно мы строим большие и лучшие вещи, а это означает, что стропила не являются жизнеспособным выбором.

Стропила требуют особых навыков

Проблема, с которой вы можете столкнуться со стропилами? Установка стропил дело не простое. Вам нужен подрядчик с нужным набором навыков для выполнения проекта, и сегодня эти навыки становятся все менее и менее доступными.

Сегодня у многих лицензированных строителей нет времени или средств для сборки стропил точно на месте. Это оставляет место для ошибок в измерениях и, в худшем случае, для некачественного изготовления.

Если вы решите работать со стропилами, вам может быть сложно найти рабочих с определенными навыками, необходимыми для правильного выполнения работы. Большинство лучших монтажников стропил к настоящему времени ушли на пенсию, оставив позади поколение, которое более комфортно работает с готовыми кровельными материалами.

Фермы лучше для окружающей среды

Вот большой бонус, если вы любите нашу планету (как и должны!): фермы крыши более экологичны, чем стропила. Поскольку они используют меньше древесины и производят меньше отходов, они оказывают гораздо меньшее воздействие на окружающую среду, что мы все можем оценить.

Деревянные стропильные фермы в настоящее время часто изготавливаются со стальными пластинами для их соединения. Они увеличивают их несущую способность, не требуя большего количества древесины — меньше древесины, используемой в строительстве, = более счастливая и здоровая планета для всех.

Кроме того, небольшие обрезки, оставшиеся в процессе производства ферм, могут быть легко переработаны. Нет необходимости возить их с места работы и обратно — беспроигрышный вариант как для строительных бригад, так и для Земли.

Фермы обеспечивают более открытую планировку пола

Фермы имеют большие пролеты, даже несмотря на то, что они построены из пиломатериалов меньшей длины, чем стропила. Они могут охватывать большие расстояния — даже больше, чем крыши с традиционным каркасом. Это приводит к открытому внутреннему пространству, а также к универсальным вариантам дизайна в просторной планировке.

Если вы хотите, чтобы ваш дом (или коммерческое здание) казался больше без квадратных метров, вам подойдут фермы. Вам понадобится меньше несущих стен, чтобы получить тот дизайн с открытой концепцией, которым вы восхищались. Если вы строите на продажу, обратите внимание, что современный покупатель дома любит красивую открытую планировку.

Для стропил требуется больше несущих стен

Говоря о несущих стенах, мы упоминали, что для ферм требуется меньше несущих стен, чем для стропил? Поскольку изготовленные фермы предназначены для правильного распределения веса крыши на внешние стены дома, им не нужно столько несущих стен внутри, чтобы удержать конструкцию.

Прочные фермы

Еще один важный момент в пользу ферм: они прочны, учитывая их размер и использование пиломатериалов. «Эффект плетения» ферм придает конструкции огромную прочность. Их тяжело транспортировать, но после установки фермы используют силу треугольников для поддержки крыш всех размеров, форм и стилей.

Фермы можно делать своими руками

Наконец, если вы из тех строителей, которые любят пачкать руки, вам могут подойти фермы. Их гораздо проще установить, чем стропила, а это значит, что вы можете сделать это самостоятельно, если у вас есть необходимые инструменты и опыт.

Конечно, мы не те, кто рекомендует делать крышу своими руками, если у вас нет необходимого опыта. Расскажите нам о своих потребностях, и мы предложим вам помощь в установке фермы во Флориде.

В заключение

Несмотря на то, что в отношении стропил крыши есть несколько примеров, фермы опережают их почти во всех категориях. По мере того, как наши методы строительства совершенствуются, а строительство становится все более автоматизированным, мы ожидаем, что популярность кровельных ферм будет расти — даже больше, чем сейчас.

Компания Hitek Truss Company десятилетиями занимается созданием долговечных высококачественных кровельных стропил. Мы не только в курсе последних тенденций в области кровли, но и готовы адаптировать фермы к вашим конкретным строительным потребностям. Все наши продукты созданы для кодирования и полностью соответствуют требованиям.

Кроме того, мы изготавливаем фермы только из самых прочных и надежных пиломатериалов. Будьте спокойны, зная, что всем нашим кровельным материалам можно доверять в течение многих лет.

Готовы обсудить стропильные фермы для вашего следующего проекта? Позвоните нам по телефону 352-656-6222 или свяжитесь онлайн. Мы готовы обсудить ваши запросы и требования по строительству во Флориде.

Делитесь любовью

Сколько стоят кровельные фермы?

Типичный диапазон:

7200 долларов США — 12000 долларов

Данные о затратах основаны на исследованиях HomeAdvisor.

Обновлено 6 июня 2022 г.

Рассмотрено Кэти О’Киф, Эксперт по жилищному строительству и устойчивому развитию.

Автор HomeAdvisor.

Цены на стропильные фермы для дома площадью 2000 квадратных футов обычно составляют от 7200 до 12000 долларов США с установленным . Материалы для ферм крыши стоят от 1,50 до 4,50 долларов за квадратный фут площади здания или от 35 до 150 долларов за ферму . Стоимость монтажных работ варьируется от 90 328 до 20–75 долларов США в час 90 329 .

Расположение влияет на стоимость материалов и рабочей силы в зависимости от рыночной конъюнктуры в данном районе. В мегаполисах цены, скорее всего, будут выше, чем в сельской местности. Размер отдельных ферм и сложность их конструкции также влияют на их цену. Очень длинные или сложные типы ферм могут стоить 400 долларов США или больше каждый. Сложные ситуации с линией крыши также могут увеличить стоимость рабочей силы из-за дополнительного времени, необходимого для установки ферм.

2022 Внимание: цены на материалы растут

Спрос на кровельные материалы вырос за последний год. И как следствие, производители повышают цены на материалы. В этом году цены выросли на 5% до 10% , и во многих частях страны сроки доставки увеличились. Если вы планируете кровельный проект, мы рекомендуем начать сезон как можно раньше, подготовиться к возможным колебаниям цен и выделить дополнительное время для заказа материалов.

На этой странице:

1. Обзор фермы крыши
   1. Рассчитать стоимость фермы крыши
      1. Факторы ценообразования
      2. Цена стропильной фермы по материалу
         1. Цена стропильной фермы по размеру и шагу
            1. Обрамление по типу здания
            2. Типы ферм
            3. Строительство своими руками против найма кровельщика
               1. Часто задаваемые вопросы

               Что такое ферма крыши?

               Стропильная ферма представляет собой предварительно сконструированную рамную опору для крыши. Наиболее распространены сборные деревянные фермы, изготовленные из стальных пластин, соединяющих отдельные отрезки пиломатериалов в местах соединения. Также доступны фермы со стальным каркасом, но они не распространены в жилых помещениях. Производственный процесс увеличивает первоначальные цены на фермы, но снижает общую стоимость рабочей силы из-за сокращения потребности в рабочей силе на месте. В этом руководстве указаны затраты на системы стропильных ферм (не на фермы с стержневым каркасом). В фермах есть три основных компонента:

               1. Bottom chord : A horizontal beam, also called a runner or tie beam

               2. Top chord : Two boards angled up from the ends, sometimes called rafters

               3. Webbing : A series раскосов или полозьев (ткань может быть такой же простой, как один вертикальный элемент)

               Как рассчитать стоимость фермы крыши

               Расходы	Цена за единицу	Стоимость
               Ферма	1 доллар за досковый фут	10 500 долларов США
               Оборудование или кран	150 долларов в день плюс разрешения	500 долларов
               Труд	112 часов по 20 долларов в час	2 240 долл. США
               Удаление или утилизация	30 долларов за кубический ярд	100 долларов
               	Общая сметная стоимость	13 340 долларов

               Фермы в большинстве случаев стоят от 35 до 400 долларов США каждая. Если вы можете определить общее количество досковых футов, оцените стоимость от 0,60 до 1,50 долларов за досковый фут . Для сложных или обширных крыш обычно требуются специализированные и более дорогие фермы.

               Стоимость оборудования для установки ограничена арендой крана, который может работать от до 1000 долларов США в зависимости от того, сколько времени требуется для установки.

               Стоимость рабочей силы обычно составляет от 20 до 30 долларов в час , но может достигать 75 долларов в час в некоторых регионах. Из-за процесса предварительной сборки стропильных ферм остается мало отходов для утилизации. Предполагаемые затраты на утилизацию составляют от 100 до 200 долларов .

               Факторы цены фермы крыши

               Фото: shank_all/E+/Getty Images

               Цену на стропильные фермы определяют многочисленные переменные. Фермы начинаются по цене от долларов США до 5 долларов США за фут пролета 9.0329, и цены растут по мере того, как фермы становятся больше и сложнее. На цену фермы влияют следующие факторы:

               Размер

               Самым основным ценообразующим фактором, который следует учитывать, является размер. Размер фермы крыши, также называемый пролетом, представляет собой длину нижнего пояса от конца до конца. Как правило, чем больше фермы, тем выше цена. Тем не менее, общий размер не так важен, как длина отдельных досок, а также наличие обрезки и больших отходов во время установки.

               Труд

               Установка новых ферм и ремонт или замена существующих ферм стоит от 20 до 75 долларов в час . Заявки на новое строительство часто включают цену рабочей силы за квадратный фут, а не за час. Цена за квадратный фут при установке или ремонте ферм крыши варьируется от 4  до 10  долларов. Утилизационные сборы за установку новых строительных ферм или ремонт ферм минимальны, а затраты на утилизацию при замене ферм составляют от 300 до 1800 долларов США . Снос под ремонтные работы от 4 до 5 долларов за квадратный фут . Стоимость рабочей силы, как правило, выше в городских районах, чем в сельской местности, где доступ к рабочим местам проще.

               Общая весовая нагрузка

               Общая весовая нагрузка, которую должны выдерживать стропильные фермы, включает вес строительных материалов и местные средние значения снеговой нагрузки. В районах, подверженных большой весовой нагрузке от снега, требуются стропильные фермы, способные выдержать такую ​​нагрузку. Строительство фермы в этих областях часто требует конструкции фермы, которая является более громоздкой или другого стиля, и ее строительство и покупка обойдутся на 25% дороже.

               Материал

               Доступны как деревянные фермы, так и стальные фермы. Деревянные фермы являются наиболее распространенным материалом, используемым для ферм в жилых помещениях, и стоят примерно вдвое меньше, чем стальные фермы.

               Стальные фермы в основном используются для строительства коммерческих, легких промышленных и сельскохозяйственных зданий, таких как амбары, коммерческие гаражи и сборные металлические навесы. Стальной каркас крыши для жилого рынка возможен, но это слишком дорого по сравнению с более низкой стоимостью деревянных ферм.

               Шаг

               Для крутых крыш требуются стропильные фермы с большим шагом. Пологую крышу можно назвать 4/12-скатной, а 12/12-скатную крышу можно назвать крутой под углом 45 градусов. Для более высоких шагов требуется больше пиломатериалов в фермах, что увеличивает их стоимость.

               Шаг

               Хотя большинство ферм устанавливаются с шагом 2 фута, в редких случаях фермы крыши устанавливаются с интервалом 16 дюймов. Длина крыши и расстояние между фермами определяют количество ферм, необходимых вашему зданию.

               Пролет

               Пролет (или ширина фермы крыши) равен длине ее нижнего пояса или линии от одного конца до другого конца в случае фермы типа «ножницы» и других стилей. Эта ширина должна соответствовать расстоянию между точками крепления на здании. Большие пролеты требуют более крупных и дорогих ферм.

               Средняя цена стропильной фермы в зависимости от материала

               В конструкции стропильной фермы обычно используются два материала. Деревянные фермы используются в основном в жилом строительстве, тогда как стальные фермы используются в основном в коммерческих, амбарных, металлических сараях и на рынках легкой промышленности. Стальные фермы стоят от 150 и 600 долларов каждая , что делает их как минимум в два раза дороже, чем деревянные фермы, которые стоят от 35 до 400 долларов за ферму .

               Средняя цена стропильной фермы в зависимости от размера и шага

               Средняя цена стропильной фермы сильно зависит от количества досок, необходимых для их конструкции. Поэтому пролет и шаг фермы важны только для определения того, сколько материала и отходов необходимо для строительства. Как правило, большие фермы будут стоить дороже, чем маленькие. Однако это всего лишь ориентир. Например, для 10-футового пролета может потребоваться столько же досок, сколько и для 12-футового пролета, но потребуется больше распилов и больше отходов, поэтому разница в стоимости минимальна.

               Хотя существует слишком много переменных в конструкции ферм и колебаниях рынка пиломатериалов, чтобы определить точную цену, в таблице ниже показаны только средние диапазоны для популярных типов ферм. Ваш конкретный проект будет отличаться, поэтому поговорите с лицензированным подрядчиком, чтобы получить точную цену для вашего проекта.

               Пролет (футы)	Общий диапазон цен*
               10	$30–$50
               20	60–80 долларов
               24	75–95 долл. США
               30	90–110 долларов США
               36	120–140 долларов
               40	135–155 долл. США
               48	210–230 долл. США
               50	245–265 долларов
               60	295–315 долл. США

               * Для фронтонных и концевых ферм добавить 25%.

               Проконсультируйтесь с профессионалом при покупке стропильных ферм

               Почтовый индекс

               Получить оценки сейчас

               Каркас по типу здания

               Приблизительные затраты на столярные работы включают установку фермы крыши. Как правило, вы потратите от 7 до 16 долларов за квадратный фут 90 329 только за обрамление. Когда вы добавляете обшивку и изоляцию, а также черепицу, каркас крыши может стоить до 30 долларов за квадратный фут или более .

               Новые дома или постройки

               Стоимость каркаса дома для среднего дома площадью 2000 квадратных футов между от 14 000 до 32 000 долларов США или более . Это стоит половину этой суммы, или примерно от 7 200 до 12 000 долларов , за ферменную крышу. Новая крыша стоит в среднем от 10 000 до 20 000 долларов.

               Здания амбара на опорах

               Крыши амбаров на опорах стоят от от 5000 до 10000 долларов . Как правило, они дешевле, чем жилые, потому что им не нужно поддерживать потолок или изоляцию. Амбары с опорами являются отличными кандидатами на стальные фермы из-за больших открытых площадей. Эти фермы между от 250 до 500 долларов за штуку.

               Гаражи

               Добавление отдельной крыши гаража стоит в среднем от 7 до 16 долларов за квадратный фут или больше , в зависимости от того, закончен ли гараж и от типа кровли. Отдельные гаражи, как правило, стоят немного дешевле, чем пристроенные гаражи, потому что нет необходимости в привязке к дому. Фактическая цена пристроенного гаража будет варьироваться в зависимости от вашего местоположения, но может достигать 30 долларов США за квадратный фут.

               Навесные и домашние дополнения

               Большинство дополнений стоят от 21 000 до 72 000 долларов , при этом стоимость каркаса составляет от 10 до 30 долларов за квадратный фут , включая обшивку. В пристройках, как и в навесах, используются моностропильные системы с одним уклоном.

               Общие типы и формы готовых ферм

               Классификация и наименование основаны на двух факторах:

               1. Внешняя форма верхнего и нижнего поясов

               2. Форма внутренних опор или лямок

               Возможна любая комбинация внешней формы и внутренней лямки.

               Популярные веб-стили

               Обычные фермы и их производные — fink, fan, Howe и queen — составляют наиболее популярные типы, используемые в жилищном строительстве. Все вариации связаны с различными стилями опор или перемычек внутри треугольной структуры. Различные названия происходят из-за разнообразия конфигураций полотна, необходимых для больших крыш и различных требований к несущей способности. Чем длиннее нижний пояс, тем больше требуется лямок.

               1. King Post : Самый простой тип с одной стойкой, расположенной вертикально посередине.

               2. Queen : Три стойки, начинающиеся в центральной точке нижнего пояса и веерообразно поднимающиеся вверх с одной вертикальной центральной стойкой, как у королевской стойки.

               3. Веер : Аналогичен ферзю, но с двумя веерами, начинающимися в двух точках вдоль нижнего пояса.

               4. Howe : Три разнесенные вертикальные опоры с двумя угловыми поперечными опорами между ними.

               5. Fink : две опоры, каждая из которых начинается на вершине и наклонена вниз и в сторону от каждой. Другой. Модифицированные плавники создают форму буквы «W». Широко используется в длинных конфигурациях.

               6. Чердак : Создает полезное пространство на чердаке для хранения или дополнительной жилой площади.

               7. Фронтон или торцевая ферма : Используйте вертикальную лямку для закрытия концов крыши.

               Бедро, моно и другие основные стили форм и шагов

               Внешние формы обозначают стиль и имеют разные названия и применения:

               1. Общие : Все идеальные треугольники с верхними поясами равной длины

               2. Бедро : Любой тип с небольшой плоской частью на вершине

                  3

                  Mono : Любой тип только с одним шагом; выглядит как половина фермы

               3. Gambrel : Любой тип с двумя скатами в сторону, как крыша амбара

               4. Flat : используются параллельные верхний и нижний пояса с W-образными опорами; используется для плоских крыш

               5. Ножничные : Специальный тип, в котором используется модифицированный нижний пояс Стили ножниц уникальны тем, что они относятся только к форме нижнего пояса. Разделив нижний пояс и наклонив две секции вверх, можно создать сводчатый потолок. Другой термин для сводчатого собора. Обычно это модифицированная ферма Хоу или Финка.

                  Фронтон или торцевая ферма

                  Фронтоны стоят около На 25-50% больше, чем стандартная ферма. Фронтоны, также известные как торцевые фермы, закрывают концы крыши идеально вертикальными опорами. Независимо от того, какие стили используются повсюду, почти все жилые крыши используют двускатные фермы для закрытия концов.

                  Строительство своими руками или наем кровельщика

                  Это не работа своими руками. Наем компетентного и опытного архитектора или инженера — единственный способ гарантировать правильную установку. Кровельные фермы можно приобрести в домашних центрах для установки своими руками; однако самодельные работы часто аннулируют гарантию производителя, а неправильно установленные фермы могут привести к повреждению крыши и внутренних стен. Кроме того, существуют десятки разновидностей ферм, часто используемых в сочетании друг с другом для различных интерьеров и экстерьеров, а также для инженерных нужд. Профессионалы знают, какую комбинацию использовать и как правильно их установить.

                  Часто задаваемые вопросы

                  Сколько стоит установка фермы по сравнению с установкой стропил на деревянном каркасе?

                  Стандартный каркас дома площадью 2 000 квадратных футов стоит от 7 200 до 12 000 долларов США за ферменную крышу . Крыши с каркасным каркасом немного дороже из-за увеличения трудозатрат. Ожидайте платить от 7 до 16 долларов за квадратный фут для стропильного каркаса.

                  Сколько ферм мне нужно?

                  Обычно вам потребуется ферма крыши через каждые 24 дюйма по центру. Чтобы определить, сколько вам понадобится, измерьте крышу вдоль ската (в футах), разделите на два и округлите до ближайшего целого числа.

                  Как измерить фермы?

                  Размеры ферм зависят от необходимого свеса, длины и уклона крыши. Шаг (или угол) рассчитывается по количеству дюймов, на которые он поднимается по вертикали на каждые 12 дюймов, на которые он простирается по горизонтали.
