Металлическая лестница на второй этаж своими руками: фото, чертеж

Межэтажные лестницы изготавливают в основном из дерева, бетона и металла. Технологические свойства, которыми обладает металл, дают возможность изготовить лестницу любой конструкции, при этом надежную, эстетически привлекательную и нетяжеловесную.

Строительство простой одномаршевой металлической лестницы на второй этаж – задача посильная при наличии навыков в таком деле, как сварка металла. Сложнее сделать двухмаршевую конструкцию с площадкой, но ведь не боги горшки обжигали?

Содержание:

• Общие требования
• Типы металлических лестниц
• Расчеты
• Оборудование, инструменты и материалы
• Изготовление металлической лестницы с двумя косоурами

Общие требования

Конструктивные особенности лестниц из металла, дерева или бетона ничем не отличаются. Принципы проектирования и расчетов для межэтажных конструкций из различных материалов одинаковые, не отличаются и типовые требования к ним:

• В частных домовладениях минимальная ширина лестницы должна составлять 900 мм.
• Уклон одного лестничного марша должен быть постоянным. Оптимальные углы наклона показаны на схеме.
• Оптимальная высота ступеней – 160-180 мм.
• Минимально разрешенная глубина ступеней – 270 мм.
• Ограждение должно выдерживать боковую нагрузку в 100 кг.
• Максимально разрешенное расстояние между стойками ограждения – 150 мм (для семьи с детьми – 120 мм).

Типы металлических лестниц

По способу изготовления различают сварные и кованные лестницы.

Конструктивно металлические лестницы бывают:

• На косоурах (косоур – опора, находящаяся под ступенями). Самый популярный тип межэтажной конструкции.
• На одном косоуре (швеллер или двутавр, которые выполняют роль опоры, размещают посредине конструкции, и на него крепятся ступени). Такие лестницы выглядят воздушными и легкими, при этом они выдерживают серьезные нагрузки.
• На тетивах (тетива – опора, находящаяся сбоку ступеней).
• На больцах. Бескаркасный тип конструкции, ступени которой крепятся к стене больцами – специальными болтами
• Винтовыми. В качестве несущего элемента используется опорный столб в центральной части конструкции.

Важно! Рассчитать и изготовить своими руками можно все названные типы металлической лестницы, однако наибольшую сложность будет представлять винтовой вариант как в отношении проектирования, так и изготовления элементов конструкции. Проектирование и строительство винтовой металлической лестницы целесообразно поручить профессионалам.

Различают маршевые металлические лестницы одно- и двухпролетные, прямые и с поворотом. При недостатке опыта лучше начинать с прямой одномаршевой конструкции.

Расчеты

В проектных организациях используются компьютерные программы, с помощью которых создается 3D модель конструкции. В такой модели легко изменить параметры отдельных элементов. После утверждения окончательного варианта, компьютер подготавливает рабочие чертежи и спецификацию металлической лестницы.

Нам придется сделать расчеты без помощи программы. Рассмотрим самый простой вариант конструкции – прямой одномаршевый. Типовые требования к глубине и высоте ступеней нам известны. Делаем замеры между двумя точками: от точки начала до точки конца лестницы на уровне «чистого» пола первого этажа (эту величину обозначим a) и высоту между «чистым» полом первого и второго этажей (b). У нас получилось, что a = 4000 мм, b = 2500 мм. Осталось определить длину лестницы. Помним, что оптимальный угол наклона составляет 30° — 45°.

В прямоугольном треугольнике квадрат гипотенузы (это длина лестницы) равен сумме квадратов двух катетов. У нас катеты равны 4000 мм и 2500 мм. Считаем, извлекаем корень квадратный и получаем длину, равную 4720 мм.

Подбираем оптимальное количество ступеней. С такой высотой их может быть 14 (высота ступени составит 179 мм) или 15 (167 мм). Оба варианта находятся в пределах разрешенных размеров. Выбираем вариант с 14 ступенями и проверяем, какой получится их глубина.

Делим 4000 мм на 14 и получаем 286 мм. И этот размер нас устраивает (глубина не должна быть меньше 270 мм). Размер ступеней – 286 мм – будет увеличен еще на ширину так называемого свеса. Свесом называется часть верхней ступени, которая нависает над нижней. Оптимальный размер свеса составляет 30-40 мм.

Мы получили основные размеры, которые нужны нам для определения количества материалов. Для двух косоуров нам потребуется профильная квадратная труба 2 х 4720 мм. Из уголков, которые для надежности можем усилить арматурой, сварим опоры для ступеней (кобылки). Сами ступени и подступенки изготавливаем из 4-мм листовой сталью и обшиваем деревом.

Оборудование, инструменты и материалы

Для строительства межэтажной металлической конструкции нам потребуется:

• Ручной инвертор с электродами для постоянного тока диаметром 3,2 мм и 1,6 мм.
• Маска сварщика, защитные очки и рукавицы.
• Болгарку с отрезными дисками 125х1,6 мм.
• Шлифовальные диски диаметром 125 мм.
• Дрель и сверла по металлу.
• Устойчивый металлический стол.
• Струбцина с высотой регулировки 0-800 мм.
• Тиски.
• Грунтовка,
• Уайт-спирит.
• Краска по металлу.
• Рулетка и угольник.
• Карандаш.

Важно! Количество необходимого материала мы определили. Обратите внимание, что листовая сталь для ступеней должна обладать противоскользящими свойствами, например, можно использовать прессованный решетчатый настил.

Изготовление металлической лестницы с двумя косоурами

Соблюдаем такую последовательность в работе:

• Резка заготовок.
• Изготовление кобылок (узлов для крепления ступеней).
• Сварка опорных уголков.
• Монтаж косоуров.
• Приваривание ступеней и ограждения.
• Шлифовка.
• Грунтовка и покраска.

Сначала из уголков изготавливаем узлы для крепления ступеней (кобылки). Здесь важно не ошибиться, перекосы и неточности испортят лестницу. Кобылки должны быть одинаковыми и выполненными зеркально по отношению друг друга. Изготавливаем кобылки из стального уголка: вырезаем выборки, стыкуем уголки между собой. В итоге должны получиться Г-образные сварные узлы полками вниз и внутрь (полками вверх и внутрь сваривают кобылки для бетонных ступеней, а также для их декорирования керамической плиткой или керамогранитом). Для нашей конструкции потребуется 14 пар таких узлов – в каждой паре одна опора будет левой, вторая правой. Привариваем кронштейны для крепления ступени и поперечную перекладину между каждой парой уголков. Поперечную перекладину тоже делаем из уголка. Усилить прочность можно и с помощью небольших косынок, которые устанавливаются снизу ступени по направлении к каждому косоуру.

По ребру профильной квадратной трубы делаем разметку и по ней привариваем кобылки к ребру косоура. Приставляем к первому косоуру с приваренными кобылками второй, и точно переносим разметку. Так мы получим четкую геометрию всех элементов.

Совет. Для металлической лестницы на второй этаж с шириной более 1200 мм целесообразно установить посредине конструкции третий косоур.

У нас ширина составляет 900 мм, и двух косоуров нам вполне достаточно. Привариваем кобылки ко второму косоуру. Проверяем их по уровню. Затем привариваем косоуры нижним концом к опорной платформе. В домах с бетонным основанием опорная платформа может быть установлена в бетоне. Верхний конец крепим к опорной стойке, которая закреплена к перекрытию между этажами стальными анкерами. Еще раз проверяем кобылки по уровню.

Если металлическая лестница сделана в пристенном варианте, для придания конструкции дополнительной жесткости один косоур можно приварить к кронштейнам, закрепленным на стене.

Последний этап – приваривание ступеней к кобылкам. Можно также закрепить их болтами, их в этом случае надо обшивать деревом. Еще один вариант – установить деревянные ступени прямо на кобылки с помощью винтовых соединений.

Верхняя ступень устанавливается на минимальном расстоянии от стены. Необходимо, чтобы между стеной и ступенью проходил лист обоев – впереди отделочные работы. Ограждение приваривается сбоку металлической лестницы таким образом, чтобы не уменьшать ее ширину.

Все элементы конструкции в местах сварки шлифуются (швы, зазубрины, заусенцы), потом металлической щеткой сметаются частицы металла, металлическая лестница грунтуется (используем грунтовку по металлу) и окрашивается в выбранный цвет. Деревянные ступени устанавливаются после того, как краска высохнет.

Декорирование металлической лестницы на второй этаж, включая обшивку ступеней деревом, целесообразно проводить на этапе чистовых отделочных работ в доме.

При кажущейся простоте, работа по строительству межэтажной конструкции из металла требует внимательности и аккуратности. Качественно выполненные сварочные работы гарантируют длительный срок эксплуатации конструкции. Надолго сохранит металл всех элементов лестницы и антикоррозийное покрытие.

Построив прочный и надежный каркас, вы со временем сможете декорировать его деревом, керамической плиткой, деталями ограждения из нержавеющей стали и другими отделочными материалами по своему вкусу. И конструкция, которая на этапе строительства казалась громоздкой и непрезентабельной, приобретет замечательный внешний вид.

Главный аргумент в пользу строительства металлической лестницы на второй этаж своими руками – экономия очень значительных средств, которые пригодятся вам для проведения других работ в доме.

Похожие статьи

Металлические лестницы своими руками чертежи и расчеты

Как сделать металлическую лестницу по чертежам своими руками

Как сделать металлическую лестницу своими руками? Вот вопрос, которым задаются многие люди, решившие не отдавать строительство своего гнёздышка на откуп работникам-профессионалам, а все сделать самостоятельно. Во-первых, дворцом, построенным своими руками, можно хвастаться до старости. Во-вторых, легенда о предке, который построил дом, наверняка будет передаваться из поколения в поколение!

Единственное, чтобы можно было спокойно спать и не бояться, что лестница не выдержит все возложенные на неё надежды и обязанности, можно только в том случае, если все работы проведены качественно, в частности, большое внимание придётся уделить расчётам, чертежам и подготовке к строительству. Возможно, стиль дома уже выбран, и под него отлично подходит металлическая лестница.

Почему именно она — металлическая лестница?

Итак, приступая к строительству лестницы, стоит учесть, что одним из лучших вариантов будет каркасная лестница. в частности, с каркасом металлическим. Она будет прочной, надёжной и крепкой. Металлические лестницы также бывают разные, можно скрыть каркас под облицовкой, а можно оставить металл как часть декора. Кстати, с точки зрения дизайна металлические лестницы невероятно выгодны, они позволяют фантазии развернуться в полной мере: можно играть с поворотами и углами наклона.

Плюс ко всему металл выдержит всё — от веса человека до каких-нибудь тяжёлых резных перил из морёного дуба столетней выдержки.

Какими бывают металлические каркасы?

• На одном косоуре (опора располагается посередине ступени).
• На косоурах (ступень крепится на опору).
• На тетивах (опора сбоку ступени).
• На больцах (каркаса нет, ступени крепятся на специальные болты к стене).
• Винтовые (опора — столб в центре конструкции).

Скрыть или открыть?

Если бюджет ограничен. то стоит обратить внимание на скрытые каркасы. Скрытый или закрытый каркас означает, что каркаса видно не будет, он закрыт ступеньками. Дешевизна достигается за счёт внешнего облика: красотой такие каркасы не отличаются, а материал для них — дешёвые швеллеры с уголками. Разумеется, несмотря на цену, этакие конструкции будут надёжны, главное, правильно рассчитать прочность. Впрочем, это важно для любой, даже безумно дорогой лестницы — и об этом мы поговорим чуть позже.

Когда деньги не проблема, можно подумать об открытом каркасе, который после установки ступеней и перил покрывают эмалью — такие каркасы весьма элегантны и изящны, если, конечно, сварные швы выполнены сварщиком-«ювелиром» с многолетним стажем. В целом это хороший вариант, когда нужна лёгкость и воздушность в стиле дома.

Делаем металлическую лестницу своими руками

Если вы чувствуете в себе потенциал сварщика, или даже обладаете навыком сварки на элементарном уровне — сделать сварную лестницу труда не составит!

Возьмём за основу одномаршевый вариант. Нужны два ингредиента: уголки и швеллер. Плюс сварочный аппарат как соус ко всему блюду. Рецепт следующий:

1. Свариваем раму из швеллеров;
2. На боковые грани навариваем уголки;
3. Укладываем ступени:
   • Можно уложить их на уголок, тогда он полностью закрыт под ступенью.
   • Можно доварить к уголкам ещё два отрезка, чтобы они образовали раму, в которую ступень и поместится.
   • Никто не запрещает наварить ступени из железа, конечно же, листового. Ещё стоит обязательно заняться тщательной зачисткой всех швов напильником, чтобы убрать неприятные заусенцы, которые могут быть весьма небезопасны, к тому же и выглядят они малопривлекательно.
4. Грунтуем дорогую сердцу лестницу раствором против ржавчины и красим в любимый цвет.

Считаем и чертим

Есть ещё много разных вариантов строительства своей металлической лестницы, но мы остановились на самом простом из них, свой идеальный вариант из металла вы можете выдумать самостоятельно.

Дальше переходим к самому важному: расчётам и чертежам. Важны они потому, что обеспечивают безопасность эксплуатации. Никому не хочется навернуться с лестницы, в которую были вложены деньги, время и душа.

Требования к лестницам из любых материалов

• Минимальная ширина — не менее 900 мм.
• Постоянный уклон лестничного марша.
• Мощное ограждение, которое справится с нагрузкой в 100 кг.
• Глубина ступеней от 270 мм.
• Высота ступени около 170 мм +- 10мм.

Для расчёта рекомендуется воспользоваться специальной компьютерной программой, в которой можно создать 3D модель и легко менять любые параметры и элементы, и, следовательно, создать практически лестницу мечты. К тому же компьютер сразу же подготовит и все необходимые чертежи и расчёты.

Но если с техникой дружить не хочется, можно справиться с помощью своих собственных головы и рук. Расчёт сделаем на примере той же самой лестницы, прямой одномаршевой.

1. Замеры. Нужно узнать расстояние между началом и концом лестницы на уровне пола первого этажа (a). Также нужна высота между полом первого и второго этажей (b). Оптимальный угол наклона — 30−45°.
2. Длину лестницы высчитываем как гипотенузу прямоугольного треугольника, квадрат которой равен сумме квадратов катетов, а из длины станут известны после замеров.
3. Подбор количества ступеней, исходя из разрешённых размеров. Затем, определив количество, измеряем глубину и свес (часть ступени, которая свисает над предыдущей).
4. Размеры получены, далее рассчитываем необходимое количество материалов и отправляемся на строительный рынок!

На первый взгляд, кажется, что ничего сложного в строительстве лестницы нет — на самом же деле нужно быть очень внимательным и аккуратным, чтобы провести сварочные работы по-настоящему качественно, ведь это гарантия длительной эксплуатации.

Металлический каркас весьма нетребователен, а когда основные строительные работы будут закончены, его можно декорировать разными материалами: дерево, плитка, нержавеющая сталь. Таким образом, лестница будет выглядеть весьма презентабельно.

Главный аргумент в пользу лестниц из металла, сделанных своими руками, это все же экономичность строительства. А вырученные такими образом деньги можно будет направить на другие работы, например, ремонт и дизайн помещения.

Барсуков Виктор Иванович

Проектирование металлической лестницы на второй этаж: расчет и чертежи

Для того чтобы грамотно спроектировать чертежи металлической лестницы на второй этаж своими руками, необходимо рассчитать целый перечень показателей и учесть даже такие нюансы, как тип используемого материала. От того, насколько верно будет выполнена работа, зависит прочность и надежность конструкции.

Особенности металлических конструкций

В первую очередь необходимо рассмотреть такой вопрос, как особенности металлических лестниц в целом. Для этого обратите внимание на принципы соединения основных деталей.

Особенности того или иного проекта должны отображать чертежи металлической лестницы, рассмотрим, как сделать их своими руками. Прежде всего, необходимо рассчитать следующие показатели:

• высота и ширина ступени;
• уклон;
• размещение ступеней относительно друг друга.

Расчет производят по тому же принципу, что и для любой другой лестницы. Если вы готовите чертежи своими руками, обратите внимание на то, что нужно правильно распределить нагрузку и места дополнительных соединений, чтобы подъем на второй этаж был безопасным. Следует упомянуть также плюсы подобных изделий.

Преимущества металлических лестниц:

• прочность;
• разнообразие форм и их сочетаний;
• возможность комбинирования с другими материалами;
• долговечность;
• небольшие затраты на монтаж каркаса.

Прочность и долговечность — основные преимущества металлических лестниц

Конструкция будет обладать всеми преимуществами только в том случае, если вы не допустите ошибок при составлении проекта.

Необходимые детали и материалы

Для того чтобы создать действительно прочную лестницу, важно использовать только подходящие материалы. Независимо от типа разработанного своими руками проекта, часть деталей каркаса будет соединена между собой сварочным швом. Это условие касается даже готовых модульных изделий. В связи с этим сплав должен хорошо поддаваться подобной обработке, а также выдерживать большую нагрузку на растяжение. Именно поэтому не рекомендуется использовать для обустройства косоуров шпалы. Лучше всего взять профильные уголки, трубы или швеллеры.

Выполняя расчет для металлической лестницы, обратите внимание на распределение нагрузки. Для этого нужно рассчитать массу всех ступеней с учетом их количества и площади. Для определения расчетной нагрузки результат умножают на коэффициент, характеризующий надежность, то есть на 1,1. Для того чтобы чертежи указывали на максимальную нагрузку при переносе предметов на второй этаж, нужно еще раз умножить результат на другой коэффициент — 1,4. Итоговое число покажет, какую максимальную нагрузку могут оказывать перемещающиеся по ступеням люди без ущерба для конструкции. Места, на которые оказывается наибольшее давление, нужно дополнительно укрепить болтами, даже если вы уверены в прочности сварочного шва.

Для обустройства ступеней и перил можно скомбинировать металл с деревом. Для уличных моделей можно сделать ступеньки из листовой перфорированной стали или прутьев арматуры.

Комбинированные модели метала с деревом часто используются в загородных домах

Варианты конфигурации

При проектировании металлических лестниц следует учитывать особенности каждого типа конструкции. Чаще всего выбор осуществляется из таких вариантов:

• Прямой марш. Ступени одинакового размера располагаются последовательно по прямой линии, опираясь на косоур.
• Забежные лестницы. Марш имеет поворотную часть, на которую устанавливаются забежные ступени или площадки.
• Винтовая. Основа каркаса — ось, к которой крепятся забежные ступени под определенным градусом с комфортным шагом для человека.
• Складная чердачная. Это самая компактная конструкция, состоящая из соединенных между собой выдвижных секций. Схожа с приставной моделью и обычно служит для обеспечения доступа к редко используемым верхним помещениям вроде чердака или мансарды.

В каждом случае прорабатываются отдельные чертежи для лестниц из металла. Расчет основывается на вычислении оптимальных параметров для специфического расположения ступеней и опор. Если для маршевой лестницы рассчитать шаг нужно по формуле, для чердачной достаточно определить периодичность расположения перекладин для комфортного передвижения.

Винтовые и забежные конструкции сделать своими руками будет немного труднее, так как чертежи частично основываются на графическом подходе.

Варианты конфигураций металлических лестниц используются в зависимости от потребностей

Разработка чертежей

Чтобы разработать проект конкретной металлической лестницы на второй этаж, необходимо прорисовать чертежи в двух проекциях: горизонтальной и вертикальной. Если вы планируете рассчитать параметры, опираясь на графический метод, нужно сопоставить обе картинки в масштабе таким образом, чтобы размеры можно было перенести на ось координат.

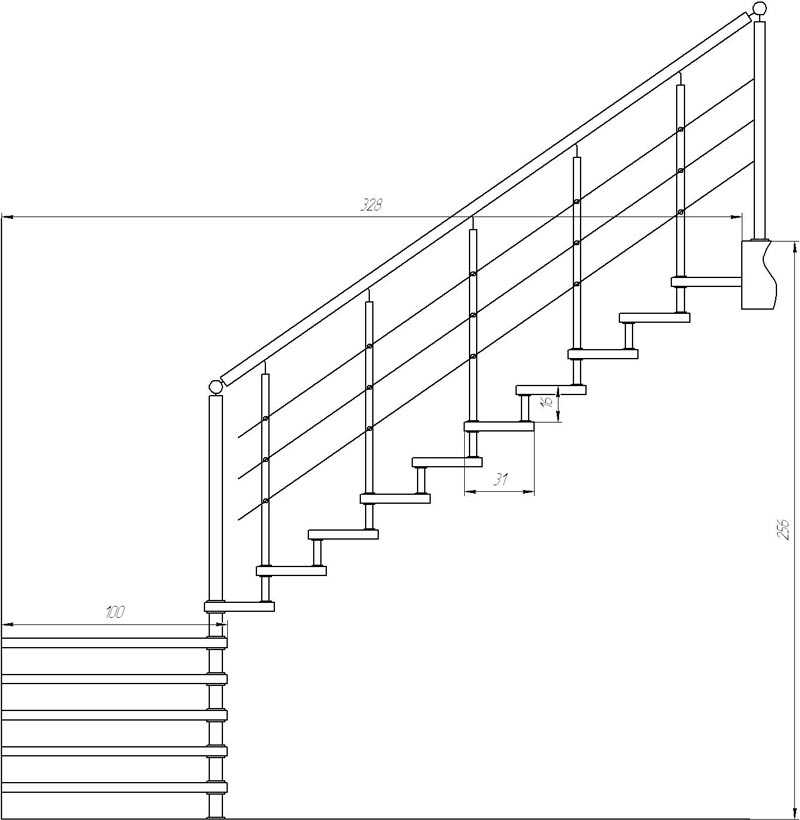

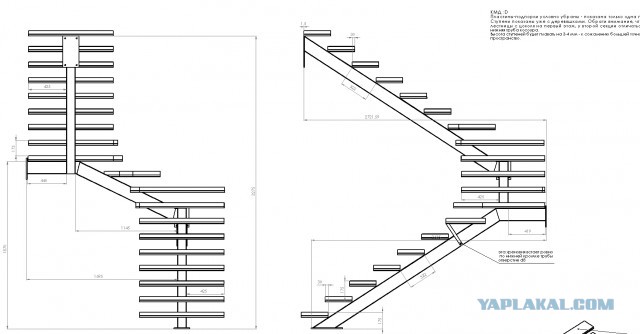

Пример чертежа металлической лестницы на одном косоуре

Такой подход позволяет без особого труда примерно определить расположение и габариты забежных ступеней. Так как всё же необходимо более-менее точно рассчитать металлическую лестницу на второй этаж, важно учитывать следующие параметры:

• Количество ступеней — расчет производится ориентировочно и корректируется в дальнейшем. Необходимо длину пролета разделить на планируемую высоту ступени.
• Шаг лестницы — это расстояние, на которое ступает человек при подъеме или спуске по ступеням. Стандарт принят на уровне 60–65 см.
• Ширина проступи — составляющая часть шага, является глубиной ступени. Должна позволять ноге человека надежно закрепиться на поверхности.
• Высота подступенка — это высота ступени, то есть расстояние между двумя последовательными ярусами. Также входит в расстояние, отведенное под шаг.
• Длина ступени — это ширина самой лестницы, должна позволять беспрепятственно пройти человеку с грузом.

После того как были сделаны пометки и прорисован подробный план изделия, можно приступать к изготовлению деталей и их монтажу.

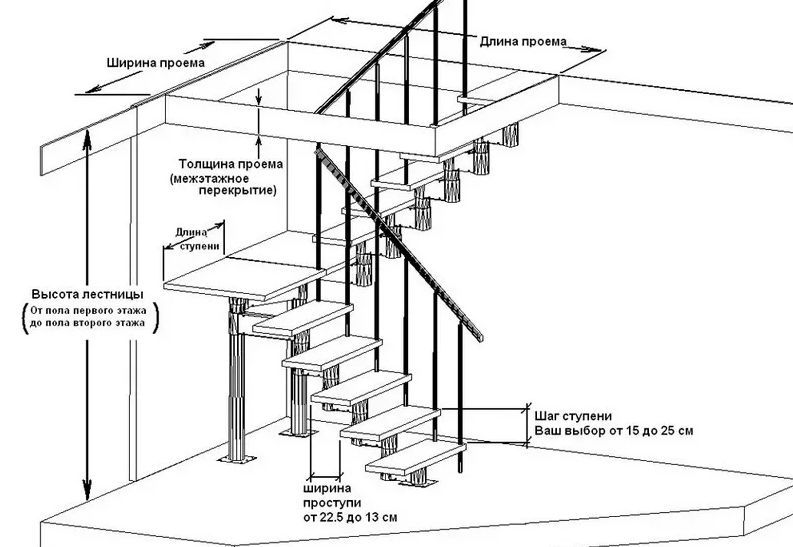

Конструктивная схема металлической лестницы с учетом главных параметров

Последовательность монтажа

После того как будет завершен расчет лестницы и заготовлены основные детали из металла, приступайте к первому этапу установки. Для начала нужно закрепить каркас. Он состоит из косоуров и опорных столбов. Именно для этих частей и производился расчет максимальной нагрузки.

Схема монтажа металлической лестницы с акцентом на крепежные элементы

Для крепления ступеней могут использоваться кобылки из труб, уголков или швеллера. Также можно крепить их непосредственно к тетиве. Тогда нужно рассчитать интервалы расположения креплений и разработать чертежи для ступенчатых косоуров.

Сделать своими руками проект лестницы на второй этаж не так уж и сложно, если соблюдать нормативы ГОСТ и СНиП, ведь ориентировочные данные разработаны практически для всех типов изделий.

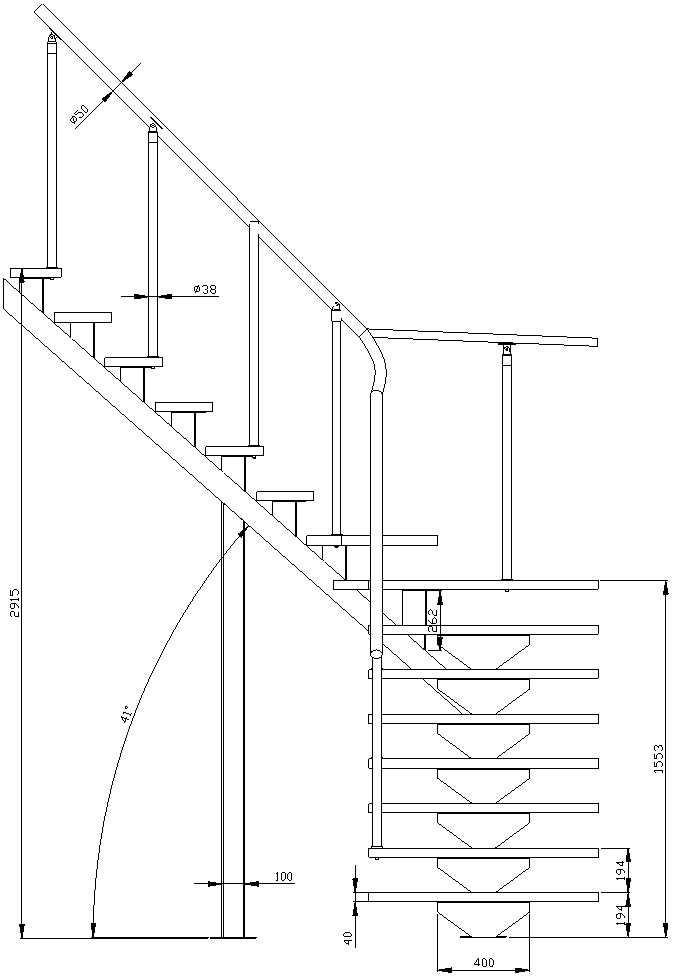

Чертеж металлической лестницы

Когда в жилом малоэтажном здании планируется не один этаж, а два или три обязательно нужно продумать конструкцию, которая будет вести к верхним ярусам. Чертеж металлической лестницы, созданный на основании замеров, поможет облегчить работу и сделать процесс обустройства доступным.

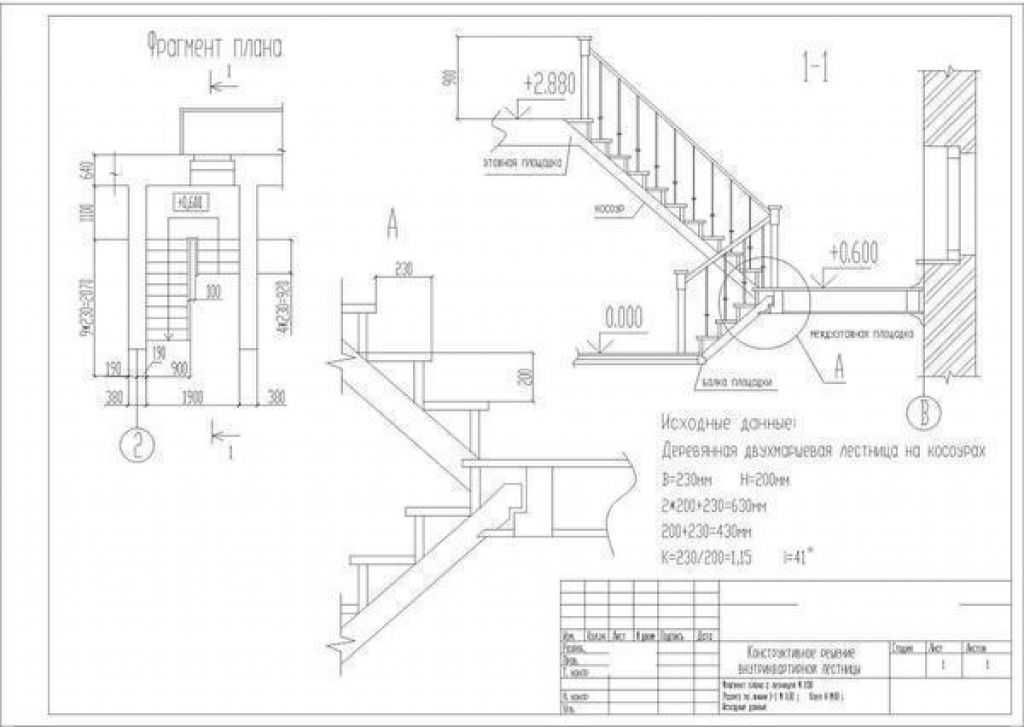

Схемы и чертежи металлических лестниц

Металлические лестницы

Конструкция металлической лестницы обладает всеми необходимыми параметрами безопасности и долговечности. Именно поэтому часто делают ставку именно на этот вид изделия. Металл практически не подвержен коррозиям, выигрышно подчеркивает стиль помещения и вносит строгость и изящность в дизайн. Глядя на широкое разнообразие предлагаемых металлических лестниц можно понять, что их сможет собственноручно сделать даже тот человек, который не имеет опыта в подобных воплощениях.

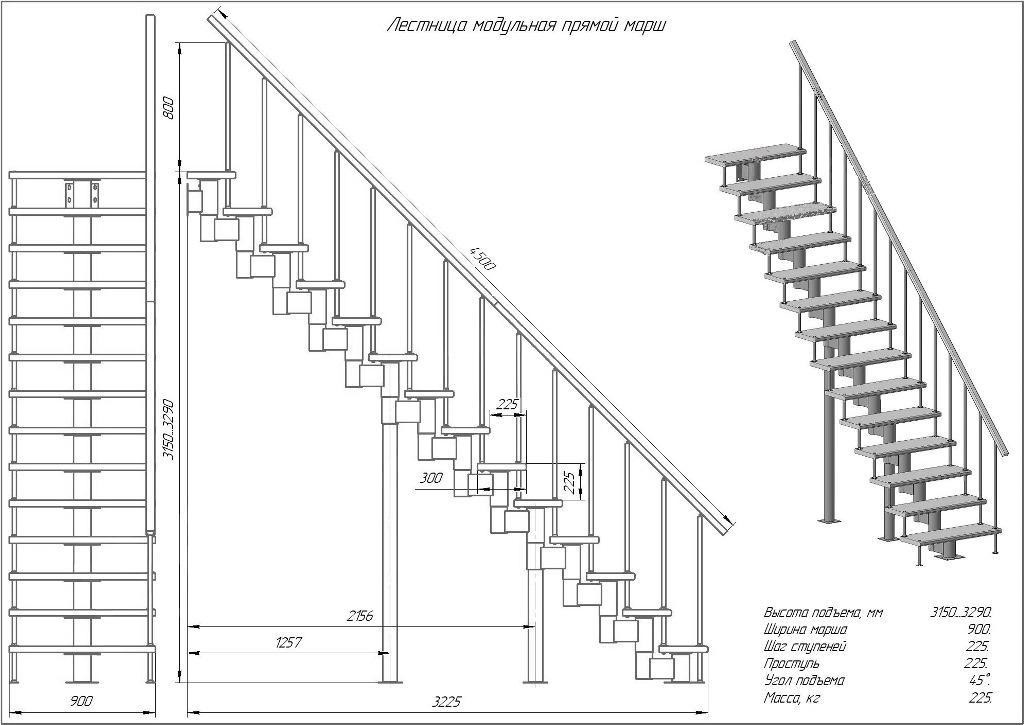

Чертеж с размерами металлической лестницы

Самое главное – выбрать такую конструкцию, которую будет посильно начертить, подготовить и установить в пространстве помещения или за его пределами.

Преимущества

1. Металлические лестницы, ведущие на второй этаж, могут быть придуманы в самых разнообразных дизайнерских решениях.
2. Они могут быть окрашены в самые разные цвета, поэтому есть шанс подобрать идеально подходящий под общую картинку интерьера .
3. Материал не подвержен коррозиям при правильной обработке, это позволяет устанавливать такие конструкции в различных условиях влажности, а также, в любых климатических зонах.
4. Структура изделия долговечна и надежна с точки зрения безопасности. Использование металлических косоуров делает конструкцию еще прочнее.
5. Лестницы могут быть как простой схемы, так и замысловатой.
6. Установка изделия достаточно проста, поэтому ее можно осуществить даже вдвоем.

Смонтированный каркас металлической лестницы

Недостатки

1. Одним из недостатков можно назвать громоздкость сходней и перил. Но благодаря умениям современных разработчиков, можно легко подобрать схему, которая будет максимально соответствовать по нагрузке для определенного помещения.
2. Некоторые изгибы и декоративные элементы сложно воплотить в жизнь без специальных навыков.

Основываясь на приоритетах и недостатках материала и конструкции в целом, можно делать ставку в пользу или против такого решения.

Металлическая лестница на косоурах

Чертеж металлической лестницы сделать гораздо проще, если структура обустраивается с помощью косоуров. Это обусловлено тем, что нужно просчитать расстояние для каждой ступеньки и подготовить материал, который впоследствии будет закреплен на основание. Косоуры – это база (основа) в форме будущей лестницы.

Она может быть произведена из разных материалов и быть закреплена, как этого требует помещение. Конечно, для приобретения подходящих косоуров замеры все же осуществить требуется.

Ведь конструкция должна подходить под параметры выделяемого под лестницу пространства. Лестница по металлическим косоурам поможет даже неопытным мастерам реализовать задачу установки.

Главное — правильно сделать чертежи лестницы с отметкой места, где будет расположены сходни. А также иметь под рукой инструменты и материалы, необходимые для воплощения этой идеи в собственном доме.

Преимущества

Вариант конструкции металлической лестницы

Благодаря тому, что сходни, оборудованные с использованием косоуров, заслужили призвание, положительные стороны такого решения очевидны:

• Это облегчает процесс работы;
• Позволяет с легкостью организовать порядок действий;
• Такие конструкции прочны и долговечны;
• Благодаря косоурам даже неопытный специалист или просто хозяин дома, сможет реализовать задуманное и воплотить его в реальность;
• Этот элемент позволяет уделить больше времени деталям и дизайнерским экспериментам, которые украсят проект лестницы на второй этаж .

Это далеко не все позитивные стороны лестниц на косоурах, каждый владелец частного дома находит свои независимые преимущества.

Недостатки

Нужно правильно определить размер основы под ступеньки, чтобы конструкция четко вписалась в интерьер. Сделать такие расчеты несложно. Достаточно просто измерить высоту, угол наклона и ширину требуемой установки.

Как сделать чертеж металлической лестницы

Самостоятельно сделать чертеж лестницы из металла собственными руками достаточно просто. Для этого нужно осуществить замеры пространства, в котором будут расположены ступени, ведущие на второй этаж.

Необходимые материалы для замера

Для того чтобы осуществить измерение пространства следует иметь под рукой следующие принадлежности:

• Рулетку с максимальной длиной;
• Измеритель уровня поверхностей;
• Мел или специальный фломастер, которым можно сделать необходимые отметки на стене, полу и потолке.

Это минимальный набор принадлежностей, которые помогут качественно и быстро осуществить процесс замера.

Необходимые материалы для чертежа

Чтобы схема была максимально точной и правильной, следует также приготовить ряд канцелярских предметов. А именно:

• Остро заточенный карандаш или черный маркер с тонким стержнем;
• Лист бумаги или ватман;
• Линейка;
• Циркуль.

Чертить схему следует внимательно и аккуратно, чтобы при непосредственном процессе установки не допустить погрешностей, которые сложно исправить.

Какие параметры нужно измерить

Чтобы не прогадать и правильно сделать чертеж своими руками, потребуется произвести следующие измерения:

1. Высота от пола до начала уровня второго этажа под выбранным углом наклона.
2. Расстояние от пола до ступенек. Если планируется устанавливать сплошную конструкцию, укрепляя ее на полу, то данный замер можно не осуществлять.

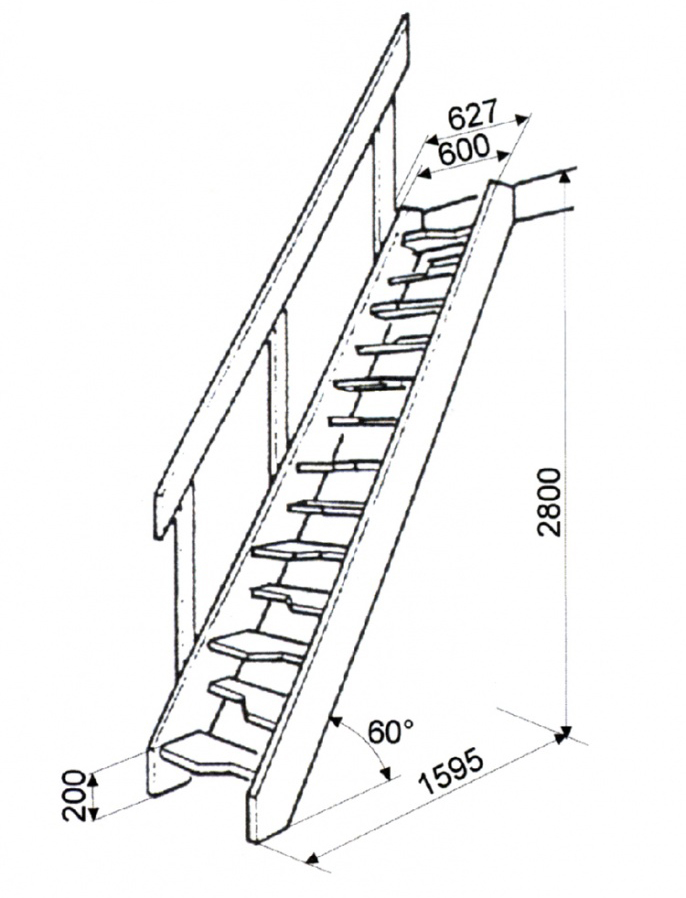

Схема с размерами металлической лестницы

Расстояние от наивысшей ступеньки, которая параллельна потолку, до самого потолка. Это пространство должно составлять не менее двух метров, чтобы человек любого роста, не сгибаясь, мог подняться на второй этаж.

Чтобы правильно сделать металлические лестницы своими руками, следует определить ширину будущих ступенек. Они должны быть не менее 25 сантиметров.

Высоту перепонки, находящейся под ступенькой, также следует рассчитать. Ее оптимальный размер составляет 15 сантиметров.

После осуществления замеров можно переносить записанные параметры на лист бумаги, формируя схему будущих сходней.

Какие нюансы обязательно учесть в процессе

При осуществлении замеров обязательно уделить особое внимание следующим факторам:

• Мерить высоту обязательно под требуемым наклоном;
• Также стоит учесть, что высота будущих сходней должна быть на уровне начала второго этажа, а не на уровне потолка первого яруса квартиры;

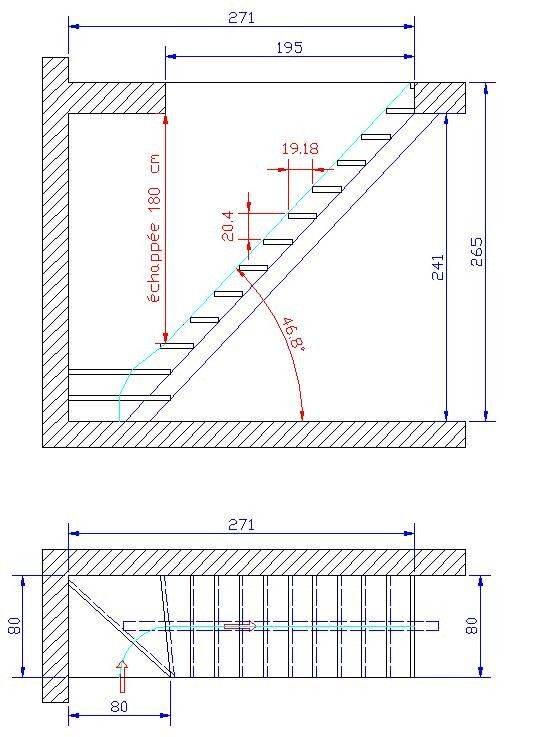

Высота и схема металлической лестницы

При установке в доме металлических лестниц, следует учесть, что эти конструкции достаточно много весят. Поэтому, необходимо укрепить стены перед началом работ или просто убедиться в их прочности, если дом строился недавно.

Какими бывают металлические лестницы

Дизайн лестниц в доме бывает разным, но каждый из них достоин и часто выбираем хозяевами частных загородных домов. Конструкции металлических лестниц бывают:

Такие сходни помогут сохранить максимум полезного пространства в помещении. Ступени выгодно подчеркнут изысканность дизайна и добавят искру в общую картину интерьера пространства. Единственное, что может остановить – это сложность самостоятельного осуществления чертежа.
Без специальных навыков человек не справиться с замерами, необходимыми для столь сложной конструкции. А также непосредственный процесс установки лестничных структур требует некоторой сноровки и умения.
Зная все особенности винтовой лестницы, человек сможет реализовать идею с установкой такой конструкции сходней. После воплощения задуманного интерьер тут же заиграет новыми красками.

Этот вариант чаще всего используют для воплощения идеи по установке лестничных структур. Для такого массива легко нарисовать схему даже тем, кто никогда не сталкивался ранее с подобным заданием.
Маршевые лестницы бывают прямыми, ведущими на второй этаж или с поворотами (это помогает экономить пространство). Измерить параметры, требуемые для чертежа любого из видов таких сходней, очень просто. Достаточно иметь под рукой необходимые инструменты и приспособления.
Непосредственная установка конструкции также элементарна. Следует просто придерживаться пошаговых действий, о которых можно прочесть в любой тематической литературе.

Бывают структуры, ведущие на второй этаж, держащиеся на стене. Под такие конструкции не устанавливают подпорки. Основной несущей и держащей нагрузки конструкцией, является стена.
Поэтому, прежде чем приступать к действиям, следует убедиться, что стены прочны и готовы выдержать столь высокую нагрузку. Если да, то можно смело оборудовать навесную металлическую лестницу.
Такая лестница поможет сэкономить пространство, сделать стиль помещения изысканным.

В чем преимущества чертежей будущих конструкций

Начертив схему конструкции будущей лестницы, человек облегчает свою задачу в процессе установления сходней.

Процесс установки металлической лестницы

• Сделать процесс установки быстро;
• Самостоятельные чертежи сэкономят средства;
• Включить в процесс разработки плана будущей конструкции фантазию;
• Сделать такую лестницу, о которой мечтается, а не по шаблонам компаний-производителей;
• Ощутить себя настоящим хозяином дома;
• Исключить банальные шаблоны из стен собственного дома;
• Создать идеально вписывающуюся в интерьер конструкцию.

Поэтому стоит отдать должное вопросу самостоятельного осуществления чертежных работ по планированию будущей лестницы.

Металлическая лестница на второй этаж с улицы

Металл – это материал, который допустим к использованию в самых разных пространствах. Поэтому решение обустроить ступени, ведущие на второй этаж здания со стороны улицы, вполне допустимо.

Преимущества

1. Материал не портиться от влияния климатических факторов.

Крепление сваркой металлических косоуров

• При правильной обработке специальными средствами, прослужит долгие годы, не меняя своего изначального вида.
• Оборудуя ступенчатую конструкцию на улице, можно допускать некоторые огрехи при измерении требуемых пространств, а некоторые замеры совсем не нужны.
• Металлические сходни идеально впишутся под любой фасад дома. Достаточно просто покрасить изделие в максимально соответствующий цвет.
• Если выбрать эксклюзивный вариант дизайна сходней, с красивыми изгибами и необычными линиями, можно украсить вид дома со стороны улицы.

Недостатки

Неудобно в холодное время года. Ступеньки могут стать скользкими при выпадении осадков. Но это можно предотвратить, установив специальные ограничители на краях ступеней.

Как облегчить работу

1. Чертеж металлической лестницы поможет максимально эффективно и правильно осуществить процесс установления лестницы. Поэтому не стоит пренебрегать данным фактором.

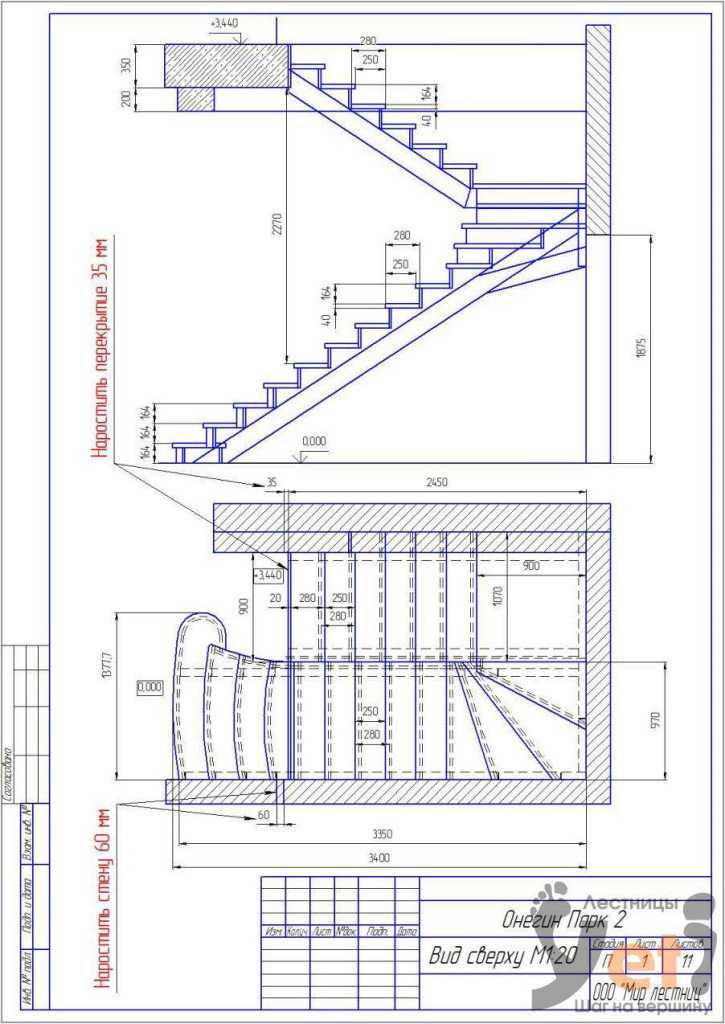

Схема модульной лестницы из металла

Правильная и продуманная схема поможет сделать каждый элемент ступеней практичным и изысканным. Ступенчатая структура поможет украсить, облагородить и добавить свежие решения в интерьер частного дома .

• Но также облегчить работу можно, пригласив к участию родственников или знакомых. Работая в паре или втроем, процесс установки будет выполнен намного быстрее и качественней. Главное, правильно распределить задачи между помощниками.
• Можно заранее написать для себя пошаговую инструкцию, чтобы действовать четко по ней. Это поможет не упустить важных деталей, каждая из которых весьма влияет на итоговый результат трудов.

Чтобы все получилось на высочайшем уровне, не стоит удерживать себя в подобных рвениях. Конечно, самостоятельно начертить и установить металлическую лестницу нелегко. Но стоит бросить вызов подобным трудностям и выиграть эту эстафету. Когда в доме появится лестница, созданная своими руками, ощущение гордости наполнит и вдохновит на следующие действия.

Источники: http://lestnica.guru/materialy/metallicheskie/kak-sdelat-metallicheskuyu-lestnicu-po-chertezham-svoimi-rukami.html, http://vseolestnicah.ru/dizajn-i-proektirovanie/metallicheskaya-lestnica-svoimi-rukami-chertezhi.html, http://proekt-sam.ru/lestnica/chertezh-metallicheskoy-lestnitsy.html

10 способов освежить устаревшие перила

Приходит время, когда перила вашей лестницы нуждаются в ремонте. Может быть, это когда вы просматриваете фотографии выпускного вечера вашего подростка и отвлекаетесь на непривлекательные перила 90-х, или, может быть, когда вы замечаете сколы краски с того места, где ваша теперь уже 8-летняя собака когда-то щенком жевала перила.

В любом случае, всегда есть решение своими руками для ваших проблем с перилами, и, возможно, вам просто нужна одна из этих идей, чтобы освежить обстановку.

2 / 10

фотофирма/Shutterstock

Старый надежный: краска

Ваша лестница из медового дуба выделяется, как больной палец, в вашем доме, который в остальном был обновлен? Если это так, то вы, вероятно, можете просто перекрасить перила, чтобы лестница стала такой же шикарной, как и остальная часть дома. Проявите творческий подход к цветам краски или оставьте их нейтральными (прямо сейчас лучшим выбором является деревенский белый… хотя некоторые могут не согласиться).0005

Здесь вы узнаете, как красить изделия из дерева.

4 / 10

Photographee.eu/Shutterstock

Будь проще

Старая поговорка «меньше значит больше» может быть одной из тех, которой следует придерживаться при обновлении вашей лестницы. Вместо того, чтобы перекрашивать или восстанавливать уникальные перила и балясины, выберите их без украшений. Горизонтальная установка стоек с широкими досками или металлическими трубами добавляет характер, сохраняя при этом чистый и классический вид. Обновление ваших перил таким образом было бы здорово освежить ваш дом или придать вашему вековому дому некоторую современную простоту. Мы думаем, что эти 13 старых поговорок все еще актуальны для мастеров-любителей, а вы?

В вашем старом доме есть одна из этих крутых, но уже бесполезных функций?

7 / 10

Jorge Salcedo/Shutterstock

Добавьте глубины и роскоши с двумя оттенками

Двухцветная лестница действительно бросается в глаза. Здесь домовладельцы обновили весь медовый дуб, нанеся на полы и поручни морилку черного дерева и белоснежную краску на шпинделях и подступенках. Этот образ, скорее всего, еще долго будет оставаться в тренде. Сделайте свой дом более роскошным с помощью этих недорогих идей декора.

8 / 10

через оптовую столярную мастерскую

Кронштейны для украшения

Иногда все, что нужно вашей лестнице, — это всплеск декоративного дизайна. Добавив кронштейны под край лестницы, вы можете легко добавить роскоши своей лестнице. Они будут особенно хорошо сочетаться с недавно установленными железными шпинделями, как показано на рисунке. Еще один способ украсить свой дом – использовать металлическую краску. Вот немного вдохновения!

Купите прямо сейчас на Amazon.

Первоначально опубликовано: 14 июля 2021 г.

Ханна Луиза

Я помогаю людям рассказывать истории, будь то о них самих, их компании или их продукте. Каждый проект, за который я берусь, имеет один приоритет: убедиться, что аудитория связана с контентом. Я оттачивал этот навык за последнее десятилетие, создавая контент для аудитории от топ-менеджеров до новых сотрудников в больших и малых организациях. Я начал свою карьеру в качестве основного докладчика для представителей поколения (подумайте о том, чтобы развеять мифы о миллениалах/иксерсах/бумерах) и прошел свой путь до должности директора консалтинговой фирмы и опубликованного автора, написав, представляя и редактируя книги, блоги, официальные документы и исследовательский анализ. Я приношу свои ценности сотрудничества, скромности и стратегии, основанной на исследованиях, во всем, что я делаю. Я также владелец кошки, энтузиаст кофе и новый владелец дома (вы знаете, ваши стереотипные черты миллениалов.)

Части лестницы — Лестничные детали и компоненты

Лестницы являются очень важной частью многоэтажных зданий. Его можно определить как набор ступенек, используемых для подъема с одного этажа на другой в здании. Он подходит для ходьбы на небольшое вертикальное расстояние. Существует множество типов лестниц, используемых в зданиях и сооружениях.

Чтобы изучить лестницу, нужно распознать ее составляющие. Существуют различные компоненты или части лестницы, которые имеют свои собственные функции. Лестницы могут быть любой формы и устройства, чтобы соответствовать различным свойствам, но основные части, которые поднимаются, чтобы сделать любую лестницу, довольно распространены. В этой статье также рассматриваются все современные детали лестниц.

Following are the various components of a staircase:

1. Step (Tread and Riser)
2. Nosing
3. Bullnose
4. String
5. Winders
6. Balustrade
7. Handrail
8. Newel
9. Volute
10. Baluster
11. Turnout
12. Гусиная шея
13. Розетка
14. Упругость
15. Накладка
16. Наконечник
17. Накладка
18. Флейты
Части лестницы. Источник: DIY ДОКТОР

Шаг

Шаг состоит из двух частей.

1. Проступь
2. Подступенок

Краткие детали этих двух частей ступеней обсуждаются ниже.

Ступенька

Ступенька — это часть лестницы, по которой ступают. Это верхняя или горизонтальная поверхность, на которую надавливают под ногами. На него наступают при подъеме или спуске по лестнице. Он имеет ту же толщину, что и другие напольные покрытия. В лестнице всегда на одну ступеньку меньше, чем подступенков. Общее горизонтальное расстояние лестницы будет количеством нитей, сложенных вместе.

Материал протектора

Материал протектора может быть деревом, сталью, стеклом, акрилом, панельным изделием или плиткой.

Форма и размер ступеней

Минимальная глубина стандартной прямой лестницы в жилом доме составляет 10 дюймов.

Использование проступей

• Простые прямоугольные проступи можно использовать в лестничных конструкциях.
• В жилых помещениях ступени можно покрыть ковровым покрытием.
• Номера ступеней для марша можно отобразить на плане, фасаде или разрезе.

Подступенок

Подступенок — это вертикальная часть между каждой ступенькой на лестнице. Не все лестницы имеют подступенки. Ступени без подъема известны как открытая резьба. Лестницы с открытым подступенком в последнее время набирают все большую популярность. Лестница с закрытыми ступенями имеет подступенки. Вертикальная доска образует поверхность ступени, а также образует пространство между одной ступенькой и следующей.

Материал подступенка

Это вертикальный компонент, материал которого может быть деревом, сталью, стеклом, акрилом или панельной плиткой.

Форма и размер подступенка

Высота подступенка должна составлять не более 7 дюймов (178 мм) и не менее 4 дюймов (102 мм). Высота измеряется по вертикали между выступами соседних ступеней. Наибольшая высота подступенка в пределах любого лестничного марша не должна превышать наименьшую более чем на 3/8, а подъем не должен быть менее 11 дюймов. Проверьте местные строительные нормы и правила относительно высоты подступенка, если вы строите собственную лестницу.

Использование стояка

• Стояки рядом с общественным проездом
• Используется в проходах или подъездных дорожках.

Выступ

Выступ — это горизонтальный выступающий край лестницы, на котором происходит большая часть пешеходного движения. Чаще всего это полукруглый молдинг, закрепленный на торцах нитей, выставленных напополам, закрывающий место вхождения балясин в ступени. Выступ — это край ступени, выступающий за поверхность подступенка и поверхность обрезанной тетивы. Это место, где нить над стояком нависает над ним. В некоторых случаях протектор может не иметь выступа

Материал носка

Эти детали могут быть изготовлены из различных материалов, включая алюминий, винил и дерево.

Использование накладок

• Накладки на ступени используются на лестницах для различных целей, где безопасность является номером один.
• Это безопасный способ отделки вашего дерева и защищает кромку нашей лестницы от поломки или повреждения в целом.
• Накладки на ступеньки помогают улучшить видимость краев деревянных ступеней.

Закругление

Закругление лестницы. Источник: Gowling Stairs

Он известен как Стартовый шаг. Когда лестница отвинчена с одной или обеих сторон, начальная ступень над нижним этажом может быть более дикой, чем другие ступени, и закругленной. Двойной затылок относится к лестнице, которая не прилегает к стене, и поэтому на обоих концах начальной ступени есть закругленный нос.

Использование Bullnose

• Позволяет балясинам образовывать более широкую и прочную основу для конца поручня.
• Здесь нижняя ступенька выступает за стойку ньюэля.

Стрингер

Также известен как стрингер или стрингер. По обеим сторонам лестницы проходят структурные опоры, хотя ступени могут поддерживаться многими другими способами. Стрингеры иногда имеют надрезы, чтобы в них поместились подступенки и проступи.

Форма и размер тетивы

Существует несколько известных типов тетив (стрингер обычно имеет ширину 220 мм и толщину 32 мм. Длина зависит от подъема и спуска).

Использование тетивы

• Стрингеры на открытых лестницах часто раскрываются так, что ступени видны сбоку. Такие стрингеры называются обрезанными стрингерами.
• Косухи на закрытой горке лестницы закрыты. Замкнутая колонна проходит выше и ниже уровня ступеней и подступенков; выше линии поля. Это делается только снаружи лестницы, так как нет необходимости в том, чтобы лестница бежала, а струна проходит вдоль стены.

Моталки

Забежные ступеньки — это ступени, которые с одной стороны уже, чем с другой. Ряд забежных колес образует круговую или винтовую лестницу. Замотки или повороты лестницы включают треугольные ступени для завершения поворота. Когда для поворота на 90 градусов используются три шага, средний шаг называется намоткой воздушного змея как двойной намоткой воздушного змея. Инспекция Toronto Home показывает, что на лестнице должен быть разрешен только один набор забежных ворот, а размеры должны быть такими, чтобы о них можно было споткнуться.

Форма и размер моталки

Установщики должны находиться в помещении с правильным определением. Вы не можете создавать забежные элементы в области, состоящей только из 2 угловых стен. Если эта конфигурация необходима, оградите область невидимыми стенами, чтобы определить площадь комнаты.

Использование намотчиков

• В основном они используются для изменения направления.
• Он может выручить вас в ситуации, когда не хватает места над головой для стандартной посадки.

Балюстрада

Балюстрада — это собирательное название полной сборки поручней, базовых перил, ножек, шпинделей, заполнения и новых колпачков.

Перила

Термин «перила» иногда используется для обозначения только перил или балясин. Перила — это поручни, предназначенные для захвата рукой для обеспечения стабильности или поддержки. Он также известен как перила или перила. Обычно они поддерживаются стойками или крепятся непосредственно к стенам. На широкой лестнице перила часто бывают с обеих сторон, иногда только с одной стороны или вовсе отсутствуют, иногда бывают и посередине, а то и больше. Поручни сбоку или по бокам лестницы и, как продолжение, вдоль края площадки.

Перила лестницы. Источник: Dreamstime

Материал поручня

Материалом поручня может быть нержавеющая сталь, чугун или алюминий.

Использование перил

• Это угловой элемент для удержания рук, в отличие от вертикальных балясин, удерживающих его для лестниц, открытых с одной стороны
• Они имеют пазы, чтобы шпиндели входили в их нижнюю часть .
• С помощью прямых отрезков поручней, соединенных с фурнитурой поручней и пандусами, поручни обтекают вершины поворотных ворот, образуя непрерывный ряд поручней
• Поручни обычно используются при подъеме или спуске по лестнице для предотвращения травм.

Newel

Newel представляет собой прочную вертикальную стойку в конце поворота перил. Ньюель также известен как центральный столб или опорная колонна. Поскольку это структурный компонент, он простирается ниже пола и чернового пола до нижней части балок пола и крепится болтами прямо к балке пола. Существует четыре вида лестничных стоек с ньюэлем: стандартные, посадочные, со штифтами и стабилизирующие ньюэльные стойки. Визуально кажется, что половина ньюэля встроена в стену. Для открытых лестничных площадок ньюэль может быть выдвинут ниже площадки для декоративного опускания ньюэля.

Форма и размер Newel

Обычно они имеют размер 90 x 90 мм.

Использование Newel

• Можно использовать половинку Newel там, где перила заканчиваются в стене.
• Это большая балясина или стойка, используемая для крепления перил.
• Он подходит для струн, поручней и ступеней/подступенков лестницы и обычно располагается у начала или у подножия лестничного марша.

Улитка

Улитка — это концевой элемент поручня для ступеней с выступом или выпуклым носом, которые изгибаются внутрь по спирали. Говорят, что он левша или правша, в зависимости от того, с какой стороны перила человек смотрит вверх по лестнице. Деталь похожа на свиток у входа в перила, иногда называемый хвостом обезьяны. Доступный с пандусом, он устанавливается в нижней части стороны на стартовой ступеньке, выступающей со стороны лестницы. Тем не менее, у него самый сложный процесс установки, который вы можете найти на лестнице. 9№ 0005

Использование улитки

• Улитки обеспечивают мягкое изящное завершение линейных поручней
• и придают элегантность любой лестнице.

Балясина

Балясина — это термин, который поддерживает перила. Это вертикальный элемент, который крепится в пространстве под перилами к ступеням или полу (со стороны лестничной площадки). Иногда. его просто называют защитным кожухом или шпинделем.

Запчасти Балясины на лестнице. Источник: Деревянные детали лестницы

Материал балясин

Изготавливается из камня или дерева, а иногда и из металла, который может быть простым или декоративным.

Форма и размер балясин

Для ступеней часто требуются две балясины. Вторая балясина находится ближе к подступенку и выше первой. Дополнительная высота второй балясины обычно находится посередине между декоративными элементами балясины. Таким образом, нижние декоративные элементы совмещаются с проступью, элементы короны совмещаются с проступью, а верхние элементы совмещаются с углом перил.

Стрелка

Вместо полной спиральной улитки стрелочный перевод представляет собой закругленный на четверть оборота конец поручня. Это стильный способ начать лестницу. Они менее драматичны, чем завитки, но все же привлекательны. Стрелка бывает двух видов – левая и правая. Если вы стоите лицом к нижней части лестницы, правый поворот будет с правой стороны лестницы, а левый — с левой. Явка должна иметь булавочный столбик ниже.

Стрелочный материал

Он доступен из различных пород дерева, таких как твердый клен, гикори, ольха, красный дуб, тополь, американская вишня и т. д. Он изготовлен из чистой древесины без сучков или пятен.

Использование стрелки

• Стрелка используется для отделки нижней части лестничных перил.
• Может использоваться на прямой или изогнутой лестнице.
• Обеспечивает непрерывный поток перил.
• Идеально подчеркнет ваш первый шаг.
• Его также легко установить.

Гусиная шея

Гусиная шея — это вертикальный поручень, соединяющий наклонный поручень с более высоким поручнем на балконе или лестничной площадке. Это часть перил лестницы. Гусиная шея = вертикальный поворот + подъем. Гусиные шеи бывают разных форм и размеров. Не покупайте гусиную шею, которая не подходит к вашему поручню.

Использование «гусиной шеи»

• Они часто используются для изменения направления на поручнях лестницы на площадке или на полу
• В соответствии с местными строительными нормами вы найдете набор винтовых лестниц с длинной «гусиной шеей», чтобы сделать переход между маленькими шагами.

Розетка

Если поручни упираются в стену и не используется полукольцо, их можно отделать розеткой. Это дополнительная декоративная деревянная часть лестницы. Хотя они носят скорее декоративный характер, с их помощью процесс крепления перил к стене упрощается. Если ваша балюстрада выполнена в традиционном стиле, то розетки добавят дополнительную элегантную деталь. Однако, если вы предпочитаете более современный очиститель, вам, вероятно, следует подумать о том, чтобы не добавлять розетку.

Материал розетки

Розетки изготавливаются из древесины, такой как красный дуб, белый дуб, орех, сосна, бук и т. д.

Использование Розетка

• Используется в качестве декоративного акцента перехода между поручнями и стенами.

Смягчение

Смягчение лестницы. Источник: Portland Stair Company

Слово «смягчение» относится к любому типу изменения направления поручней. Настенные поручни крепятся непосредственно к стене с помощью настенных кронштейнов. Внизу лестницы такие перила расширяются до горизонтальных перил, а горизонтальная часть называется начальным подъемом. В верхней части лестницы горизонтальная часть перил называется — переуступ. Замедление вверх — элемент поручня, позволяющий изменить направление поручня с углового на вертикальное.

Обшивка

Обшивка обычно применяется там, где стены должны соприкасаться с землей, и часто используется там, где встречаются проступь и подступенок. Обувной молдинг можно использовать между местом соединения нижнего этажа и первого подступенка. Обрезка стартовой ступени представляет собой особую проблему, так как последний подступенок над нижним этажом закруглен.
