Лобзиковый станок своими руками (чертежи и видео-инструкция)

В жизни домашнего мастера, периодически возникает необходимость произведения фигурных и просто декоративных пропилов, в том числе и внутри заготовки. Бензиновые, циркулярные и обычные ручные пилы с данной задачей справиться не могут, ввиду своих конструктивных особенностей. Для решения данной проблемы используют ручной лобзик, специально предназначенный для выполнения подобных операций. Данный инструмент несомненно справляется со своей задачей, но при работе с большими объемами или габаритными материалами, определенно проигрывает своему более профессиональному собрату – лобзиковому станку.

Приобрести новенький, блестящий и функциональный настольный лобзик не составляет абсолютно никакого труда. Прилавки магазинов заполнены продукцией различных производителей, нацеленной на профессиональную и любительскую работу. С первого взгляда, представленные в продаже стационарные лобзики, кажутся очень сложными в плане конструкции, чью сборку производят только избранные эксперты-техники. На самом же деле – это вполне простые устройства, которые можно сделать самостоятельно, имея желание и пошаговую инструкцию. И если первый пункт зависит только от Вас, со вторым мы обязательно поможем и предоставим подробное руководство по самостоятельной сборке самодельного лобзикового станка.

Сфера применения

Особая конструкция и тонкое пильное полотно, делают настольный лобзиковый станок уникальным устройством, незаменимым при выполнении определенных типов задач. Наибольшую популярность, данный аппарат снискал в деревообрабатывающей промышленности. Зачастую его используют в тонких работах по изготовлению украшений, сувенирной продукции, музыкальных инструментов и мебели.

Одна из главных особенностей, за которую так ценят лобзик станок по дереву, заключается в возможности проведения внутренних распилов заготовки без повреждения её контура. Не последнюю роль в полезности данного устройства играет удобство его использования, когда обе руки оператора свободны и могут наилучшим образом контролировать положение изделия на рабочей поверхности. Ко всему прочему стоит добавить аккуратность получаемой линии распила, а также, возможность работать с пластиком и металлом. Все вышеперечисленные достоинства, делают настольный лобзик наилучшим инструментом для выпиливания декоративных элементов.

Принцип работы лобзикового станка

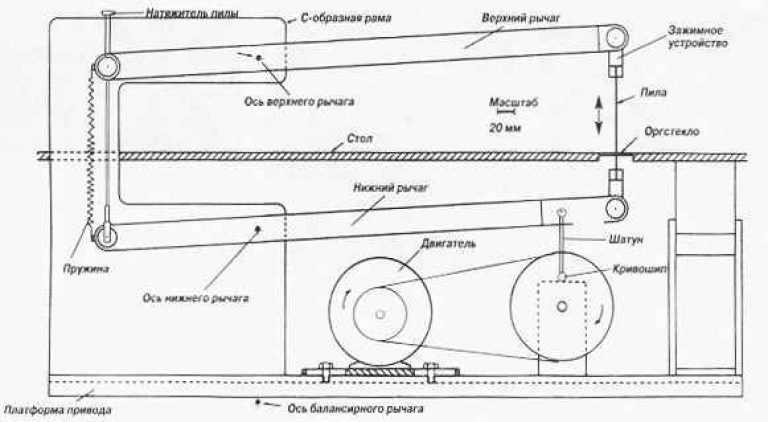

Чтобы сформировать максимально четкое представление устройства настольного лобзика, необходимо понимать из чего он состоит. Далее, мы перечислим все элементы конструкции элементарного аппарата данного типа, без дополнительного функционала (удаления опилок, регулятора оборотов, наклона рабочей поверхности и прочих примочек). Итак, стационарный электролобзик состоит из следующих компонентов:

1. Устойчивое основание
2. Электромотор
3. Кривошипно-шатунный узел
4. Рабочий стол
5. Верхний и нижний рычаг
6. Пружина для натяжения пилки
7. Устройство для зажима пилки

Конечно, без пояснения взаимосвязи вышеприведенных компонентов, они останутся лишь набором слов. Для передачи более конкретного представления о работе конструкции, вкратце расскажем о её устройстве.

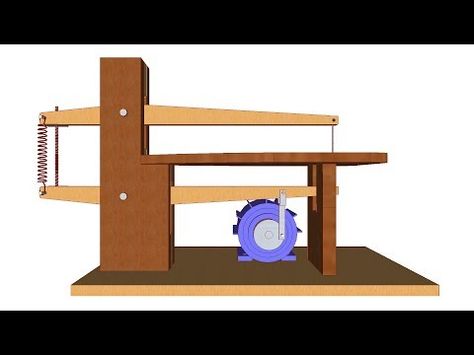

Весь процесс берет свое начало у мотора, который передает вращение на кривошипно-шатунный механизм, который преобразует круговое движение в возвратно-поступательное. По шатуну, который является частью механизма, движение переходит на нижний рычаг, заставляя его двигаться вверх-вниз. Вся вышеописанная конструкция, располагается под рабочим столом. Верхний рычаг, располагается над поверхностью стола и соединяется с нижним пружиной, служащей натяжителем пильного полотна. В противоположных от пружины концах обоих рычагов имеется зажим, куда устанавливается пилка, совершающая распил заготовки.

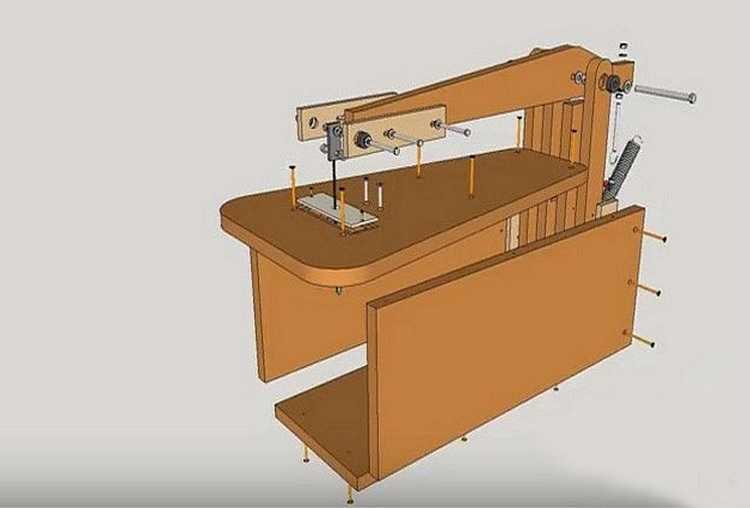

Для большей наглядности всего вышеописанного процесса, приводим следующий чертеж лобзикового станка с функцией регулятора натяжения пильного полотна. Хоть данная возможность и является одной из основных, мы не приводили её в описании конструкции элементарного устройства, так как работать можно и без неё.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент.

Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.

Требуемые инструменты:

• Пила
• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию.

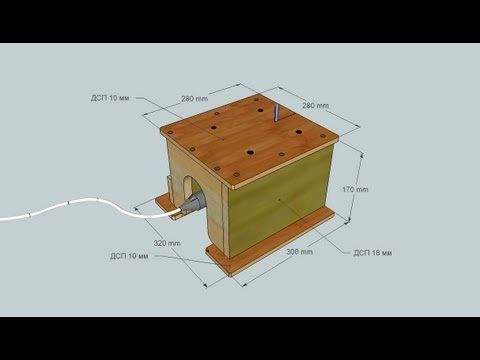

1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

3. После фиксации лобзика под столешницей, переходим к сборке верхнего рычага из квадратной трубы, служащего натяжителем пильного полотна. В качестве неподвижного основания отрезаем часть трубы, длиной 300 мм и с одного из концов привариваем элементы фиксации (уголки или ушки). Подвижная часть должна быть несколько длиннее (около 45 см). Соединение двух элементов осуществляется при помощи болта с гайкой и п-образного металлического элемента, привариваемого к концу стойки, как на фото ниже.

К концу подвижного рычага, который будет находиться непосредственно на пилкой, приваривается шайба, которая будет служить верхним элементом крепления.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента.

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Самодельный лобзиковый станок из дрели

Шуруповерт и дрель являются одними из самых распространенных электроинструментов в любом хозяйстве. Данные устройства достаточно мощны, имеют широкую сферу применения и порой используются даже в качестве приводов различных механизмов. Именно в качестве двигателя использует дрель автор следующего руководства по сборке настольного лобзика своими руками.

Представленный далее процесс изготовления классического станка не требует сварки и резки металла болгаркой, но при этом отлично демонстрирует принцип работы подобного аппарата. В основе устройства лежит элементарный кривошипно-шатунный механизм, который можно изготовить за пару минут, имея в распоряжении кусок фанеры и короткий стальной пруток, диаметром 6 мм. К сожалению, автор не предоставил подробный чертеж лобзикового станка, но закрыл множество вопросов, смонтировав наглядную видео-инструкцию.

Весь процесс сборки включает в себя достаточно много мелких деталей, простых для понимания и не требующих дополнительных комментариев. По сей причине, мы решили не объяснять элементарные вещи на словах, а затронуть только основные детали конструкции. По традиции, начнем инструкцию с перечисления требуемых материалов.

1. Деревянная рейка (2 шт): 500x40x20 (длина, ширина, толщина)
2. ДСП для основания: 400x350x20
3. ДСП для рабочей поверхности: 320x320x20
4. Полоски ДСП (2 шт): 350x50x20
5. Лист алюминия: 400x400x1
6. Дрель (шуруповерт)
7. Трубки ПВХ (4 шт): 300 мм в длину
8. Саморезы, болты, шайбы и гайки
9. Клей для дерева
10. Стальной прут, диаметром 6мм (для кривошипного узла)
11. Пружина

Перечисленные материалы используются в инструкции, но не претендуют на абсолютную точность. Вы же можете заменить тем, что имеете в распоряжении. От размеров, при необходимости, тоже можно отойти.

Требуемые инструменты:

• Шуруповерт или дрель
• Пассатижи
• Ножницы по металлу
• Молоток

Подготовив требуемые материалы, остается только собрать их в единый рабочий механизм, следуя видео-руководству, представленному ниже. При соединении деревянных деталей при помощи саморезов и клея, советуем подождать полного высыхания, которое продлиться от 24-х часов. В противном случае, соединение будет хлипким.

На место представленного механизма натяжения пилки, можно установить небольшой талреп с фиксирующей гайкой. Так, процесс натяжения будет более удобным и эффективным.

В качестве пилки, автор использует стальную проволоку для выживания в лесу. Разумеется, идеально ровный распил подобным элементом не получить, поэтому на концах верхнего и нижнего рычагов, следует сделать крепежный элемент. Зажать пилку можно между двумя шайбами, затянутыми винтом с парой гаек.

Для наиболее прочной и удобной фиксации кривошипа, лучше использовать сверлильный патрон с ключом. При наличии данного элемента, Вы сможете быстро снять дрель или шуруповерт, когда он понадобиться в другом месте. Так же просто его можно будет затянуть обратно.

Надеемся, что представленное руководство было полезным и доходчиво передало принцип работы и изготовления устройства. Более наглядную инструкцию о том, как сделать самодельный лобзик, Вы можете посмотреть в нижеприведенном видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

раскладываем по пунктам Лобзиковый станок из дрели

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

Резьба и выпиливание из дерева красивых фигур — увлекательное занятие. Склонность человека к этому творчеству проявляется уже с раннего детства и нередко остаётся на всю жизнь. Все знают, что это непростой и довольно кропотливый труд. Он всегда требует не только особой аккуратности, но и больших затрат времени. Чтобы исключить этот недостаток и облегчить себе работу необходимо автоматизировать процесс. Для этого понадобится лишь приобрести лобзиковый станок в магазине. Однако в продаже такое устройство стоит недёшево и не всем по карману. Но эту проблему несложно решить, если изготовить приспособление для выпиливания и резьбы по дереву самому.

Для этого потребуются материалы:

• чертежи либо схемы;
• деревянные бруски;
• короткие доски;
• куски старой фанеры;
• простые гвозди или шурупы.

Инструменты:

• средних размеров молоток;
• обычная ручная пила;
• небольшой рубанок;
• электролобзик;
• острый топор.

Схема или чертёж

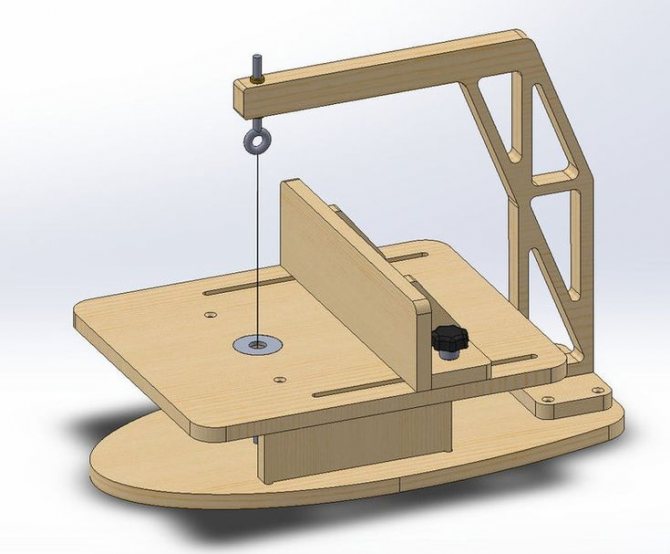

Прежде чем приступать к сборке, необходимо начертить схему либо самим сделать чертёж лобзикового станка. Своими руками редко кому удаётся выполнить качественный документ на хорошем профессиональном уровне, но это не беда. Подходящий чертёж всегда можно найти в интернете и уже по нему собрать свой лобзик. Зачастую для несложного самодельного устройства изобретатели используют лишь мини-схему, начерченную просто от руки. Этого бывает вполне достаточно, когда требуется сконструировать простое приспособление для фигурного выпиливания из фанеры и дерева.

Стационарный вариант

Нередко бывают случаи, когда требуется выполнить идеальные разрезы в фанере или дереве строго вертикально. Такую работу просто невозможно сделать даже заводским электролобзиком. Прибор, который всегда находится в руке, будет давать отклонения, и края прорезей никогда не получатся идеальной формы. Чтобы сделать их прямыми и ровными, следует производить такую работу только на стационарном станке, где устройство для выпиливания в дереве или фанере прочно и надёжно зафиксировано на поверхности стола.

Чтобы сконструировать стационарный лобзик для фигурного выпиливания по фанере и дереву, нужно в первую очередь подготовить материал для постройки стола. Он станет прочной опорой для станка, а также обеспечит удобство в работе. Все это несложно изготовить из дерева. Сначала необходимо найти подходящие бруски, разметить и сделать из них каркас стола. После этого отрезать одинаковые доски, постелить их наверх и закрепить обычными гвоздями либо шурупами. Чтобы поверхность оказалась достаточно ровной, желательно на стол постелить фанеру. Она не только сделает поверхность гладкой, но и создаст дополнительную жёсткость.

Далее потребуется установить сам агрегат для фигурного выпиливания из деревянных заготовок. Конечно, можно сделать весь механизм из фанеры, но на это уйдёт слишком много времени. Проще всего использовать очень простой способ, где для работы пилы устанавливается стандартный заводской прибор — электролобзик. Для этого понадобятся лишь четыре маленьких уголка и несколько шурупов. А дальше все делается очень просто: находим центр стола и сверлим ручной дрелью отверстие насквозь. Его диаметр должен быть таким, чтобы туда свободно проходила заводская пилка стандартного электрического лобзика.

Когда в это отверстие будет вставлена пилка, а все устройство плотно ляжет на стол, необходимо будет обвести карандашом вокруг дюралевой опоры. Затем этим лобзиком вырезать отверстие так, чтобы туда прошёл сам корпус в перевёрнутом виде, а его опорная планка плотно встала на уровне стола. Останется только поставить снизу маленькие уголки и зафиксировать площадку шурупами. На этом стационарный лобзиковый станок считается построенным и можно смело начать работу.

Оборудование из швейной машинки

Сегодня многие изобретатели с успехом применяют современные методы, которые отличаются хорошим качеством и точностью в работе. Особо выделяется лобзиковый станок с применением ленточного полотна. Однако, несмотря на очень высокую скорость, сделать его сможет не каждый. По этой причине стоит выбрать более простой способ с использованием устаревшей швейной машинки. Хотя её устройство уже отслужило свой срок, но на работу самодельного станка это не повлияет. К тому же, это довольно распространённый и недорогой вариант, где не требуются слишком большие затраты.

Для этой самодельной конструкции станка потребуется:

О строительстве стола для стационарного лобзика рассказывалось выше, поэтому его не будем больше рассматривать. Но стоит заметить, что для этих целей может прекрасно подойти рабочий верстак. Кроме этого, многие старые швейные машинки уже имеют конструкцию в виде стола, а также механический привод. Поэтому здесь разберём лишь главные механизмы, в которые необходимо внести изменения.

Переделка

Переделать старую швейную машину под настольный лобзик не слишком сложно. Вначале потребуется изменить заднюю механическую часть, в которой закрепляется игла. Для этого необходимо сбоку подпилить хвостовик настолько, чтобы в зажим свободно входило стандартное полотно от заводского электрического лобзика. Отверстие в нижней пластине, которое предназначается под иглу, также нужно увеличить. Это легко сделать ручной дрелью с диаметром немного шире пилки.

Нередко зажимная лапка у швейной машинки мешает при выпиливании толстой фанеры или деревянных брусков. Её нетрудно снять, открутив боковой стопорный болтик руками либо отвёрткой. В процессе работы лобзика будут оставаться опилки. Их легко собрать, если внизу установить небольшую коробочку. Но перед этим предстоит убрать челнок вместе со всем устройством, которое будет мешать. Удалить его несложно, имея лишь маленький разводной ключ или пассатижи.

Механический привод и двигатель

Понятно, что крутить руками такой станок будет очень сложно и неудобно. Поэтому необходимо установить дополнительный двигатель с механическим приводом. Буквально все образцы швейных машин в своей конструкции имеют шкив. К нему с помощью ремня подключается двигатель, который включается ногой. Если такой агрегат отсутствует, то его нетрудно сделать самому. Для этого нужно лишь найти электрический двигатель подходящей мощности. А затем прочно прикрепить его к столу с помощью простых хомутов — и можно активно приниматься за работу.

Многие знают с детства забаву выпиливания лобзиком. Технология несложная. Но несмотря на кажущуюся легкость и несложность работы, можно получить очень красивые кружева из дерева или пластика. Это очень медленный процесс, требующий упорства и терпения. Для облегчения труда были разработаны лобзиковые станки. Они функционально делятся на две группы: с ручным и электрическим приводом.

Устройство лобзика с мускульным приводом

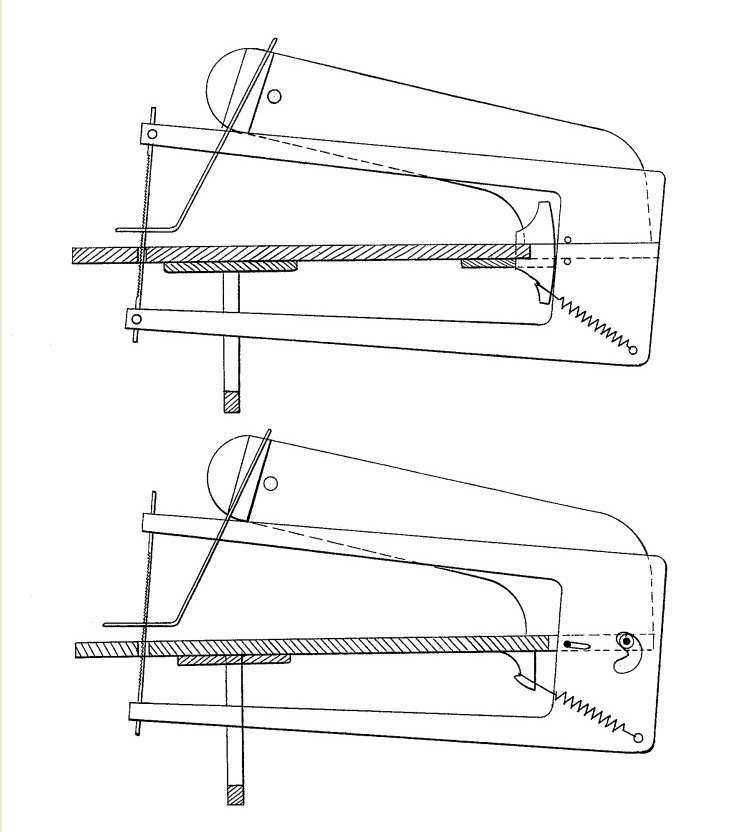

Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.

Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.

Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.

Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.

Основные части станка:

• Станина (А).
• Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
• Большой шкив привода, выполняющий роль маховика (Г).
• Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
• Рычаги (В).
• Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
• Узел натяжения пилы (Ж).

Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.

Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.

При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.

Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.

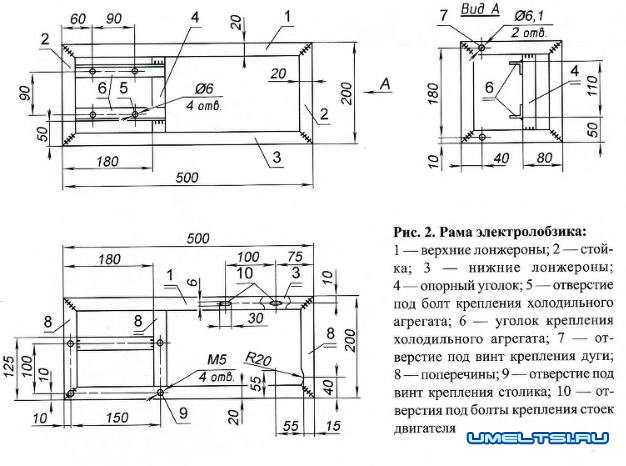

Конструкция электролобзикового станка

Электрический лобзик ленточный — это бытовое универсальное приспособление для изготовления сувенирных изделий, мебели, различных интерьерных предметов. Вариантов изготовления подобных станков много. Но главными элементами, от которых зависит качество продукции и удобство в работе, являются электродвигатель и лезвие полотна.

Основные элементы конструкции:

• Полотно пилы.
• Кривошипно-шатунный механизм.
• Приводная часть.
• Узел натяжения ленты.
• Станина или рабочий стол.
• Различные вспомогательные элементы.

Устройство и принцип работы

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки.

Сборка из швейной машинки

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

С детства нам знакома технология выпиливания лобзиком. Принцип простой – неподвижная деталь размещается на подставке с технологическим вырезом, распил производится за счет перемещения пилки. Качество работ зависит от твердости рук и умения работника.

Таким способом можно буквально вырезать кружева из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие мастера задумывались о малой механизации.

Простая конструкция из прошлого века

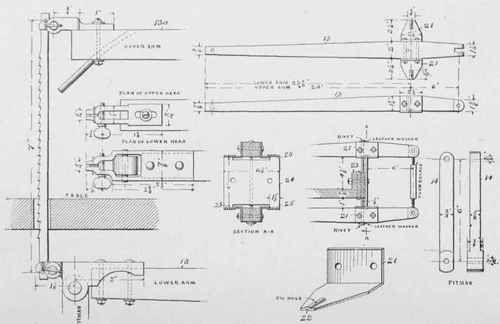

Еще в журнале «Юный техник» предлагались чертежи, как сделать лобзиковый станок своими руками. Причем конструкция не предполагает электропривода, привод работает от мускульной силы, как у точильщиков ножей.

Станок состоит из основных частей:

• станина (А)
• рабочий стол (Б) с прорезью для полотна
• система рычагов (В) для удержания пильного полотна
• маховик (Г), который является первичным шкивом привода
• кривошипно-шатунный механизм (Д), совмещенный с вторичным шкивом привода, и приводящий в движение рычаги (В)
• педальный узел (Е) с кривошипно-шатунным механизмом, приводящий в движение маховик (Г)
• натяжитель пильного полотна (Ж)

Ступней ноги мастер приводит в движение маховик (Г). С помощью ременной передачи вращается кривошипно-шатунный механизм (Д), соединенный с нижним рычагом (В). Между рычагами натянута пилка, степень натяжения регулируется талрепом (Ж).

При хорошо сбалансированном маховике, обеспечивается достаточная плавность хода пильного полотна, и подобный самодельный лобзиковый станок позволяет массово выпиливать однотипные заготовки, экономя время и усилия. В те времена пилки для лобзикового станка выпускались в виде плоской ленты однонаправленного действия.

Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной рычагов (В).

От механического лобзика до электрического один шаг

Ножной привод не может дать настоящей свободы действий и равномерности хода пилки. Разумнее приспособить для кривошипно-шатунного механизма электродвигатель. Однако, если вы используете настольный лобзиковый станок время от времени, нет смысла изготавливать стационарную конструкцию с собственным мотором.

Можно воспользоваться домашним электроинструментом. Например – шуруповертом с регулятором скорости вращения.
Используются материалы, буквально из деревянных обрезков и старого хлама. Единственная ответственная деталь – станина. Ее лучше изготовить из прочной фанеры толщиной не менее 18 мм.

Все соединения делаем на шурупах по дереву, места стыков можно промазать клеем ПВА. Из того же материала собираем опорный постамент для штанги рычагов. Конструкция опоры не должна иметь люфтов, от ее прочности зависит последующая точность работы всего станка.

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

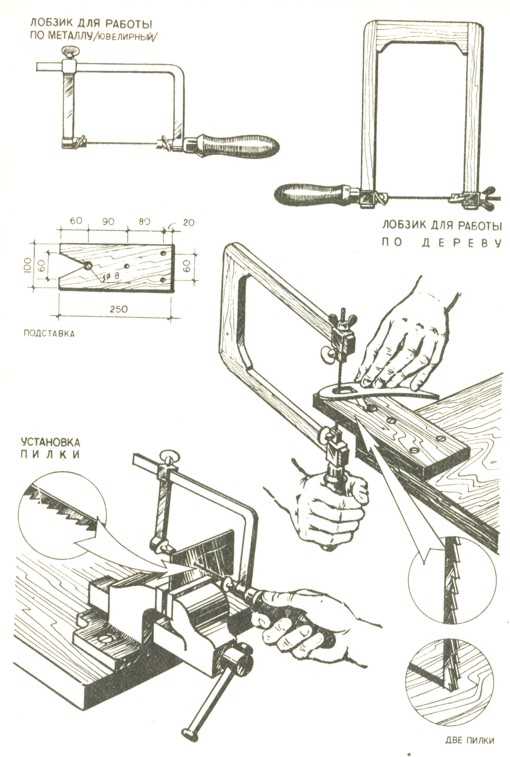

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

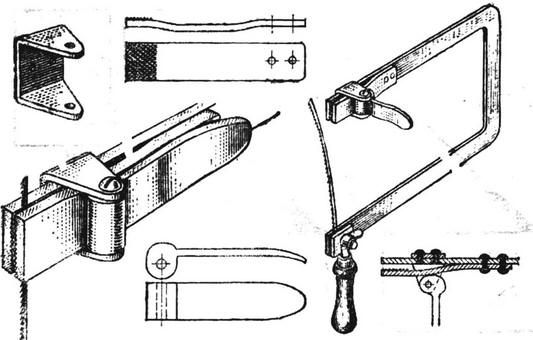

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

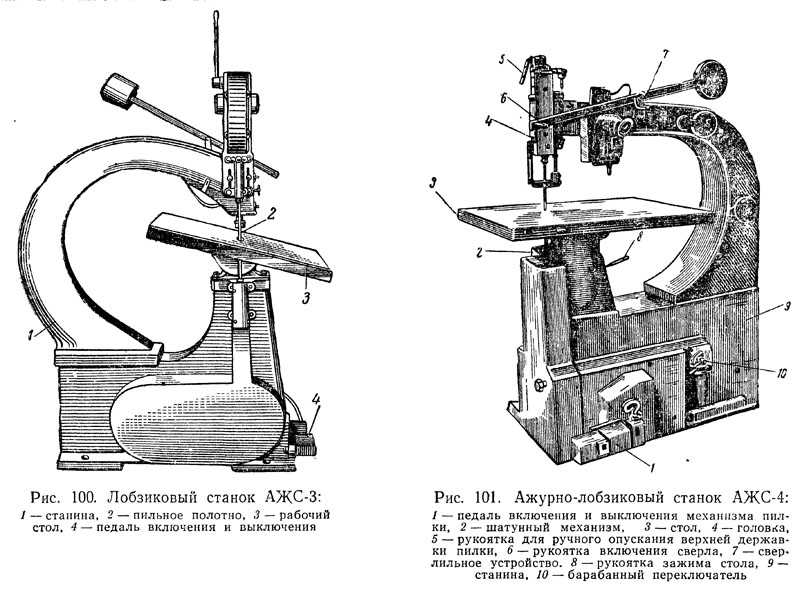

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

На что обратить внимание при покупке электролобзика: проекты «сделай сам», выкройки, монограммы, рисунки, шаблоны

Ниже приведены пять основных характеристик, которые следует учитывать при выборе электролобзика. Для получения дополнительной информации см. руководство Jigsaw, а также проекты и преимущества Jigsaw.

Особенности, на которые следует обращать внимание при выборе идеального лобзика

На рынке представлен широкий ассортимент лобзиков. Ниже приведены пять основных ключевых характеристик, которые следует учитывать при поиске универсального лобзика.

1.

Вращательное движение

Если вы ищете лобзик для резки дерева, всегда выбирайте лобзик с вращательным движением, что означает, что он будет обеспечивать толчок лезвию при движении вверх и вниз. Это дает лобзику впечатляющую скорость резки и делает его менее подверженным износу. При этом он всегда более гладкий, чем обычный.

2. Опция переменной скорости

Из всех других функций наиболее важной является переменная скорость. Это дает вам гибкость в регулировке скорости инструмента для лучшей резки. Это полезно при резке определенных материалов, таких как металлы, где необходима медленная скорость, или дерева с криволинейными пропилами. В конечном счете, это функция, которую стоит рассмотреть и стоит дополнительных затрат для большинства людей.

Разделочная доска для овощей, созданная с помощью лобзика.

3. Замена полотен электролобзика

В отличие от старых пил, для снятия лезвий которых требовался шестигранный ключ или другие инструменты, электролобзик позволяет быстро менять полотно. Удобно иметь рычажную функцию смены лезвия без инструмента. Чтобы избежать несчастных случаев во время работы, следите за тем, чтобы лезвие надежно встало на место.

4. Фрезы с регулируемым углом наклона

Если вы хотите обеспечить точность пропила, лучше всего искать лобзики с регулируемым углом резания, так как для большинства работ это требуется. Так что выбирайте лобзик, который может делать фаски, желательно с двусторонней фаской.

5. Светодиодная лампа

Вероятно, это та функция, которая нужна большинству работников. Сфокусированный свет, чтобы четко видеть линию реза. Светодиодная подсветка позволит работать даже в плохо освещенных местах. Это также поможет вам избежать ошибок при резке.

Елочное украшение, созданное с помощью лобзика.

Лазерная направляющая
Некоторые опытные мастера по дереву предпочитают последние модели электролобзиков, так как они поставляются с направляющей, которая проводит тонкую красную линию реза от передней части пилы. Он очень похож на планки, часто встречающиеся на современных циркулярных пилах. Эта функция помогает поддерживать идеально прямую линию реза лобзиком, который может скручиваться, когда вы двигаетесь по прямой линии. Многие не понимают, что лазерная направляющая — это модернизация традиционного столярного карандаша. Он используется для разметки линии и направления разреза, идеально подходит для точного разреза.





Закрепить на потом.



Ищете другие проекты и планы по деревообработке?

Найдите чертежи птичьих домиков и кормушек, Шестигранные полки своими руками, Резьба по деревянным ложкам, Изготовление миски для теста, Спиннеры ветра, игра крестики-нолики, Деревянный знак слова, Струнное искусство, Легкие деревянные проекты, и многое другое…

Вы также найдете образцы всех 50 штатов США.





Ищете дополнительные советы и рекомендации по деревообработке?

Найдите советы и рекомендации по спиральным пилам, Ленточные пилы и полотна, Каменные инкрустации, Выжигание по дереву, Наждачная бумага, Расколотая древесина, Настольные пилы, Резьба, Планы верстака, Лучшая отделка дерева, Советы по отделке дерева, Планы семинаров, Пылеулавливание, и многое другое. ..



Как сделать стол для пазлов своими руками (Пошаговое руководство)

Если у вас дома есть лобзик, вы можете легко превратить его в стол для пазлов. Электролобзиковый стол в основном используется, когда нужно сделать аккуратные и точные разрезы. Конструкция и использование очень похожи на лобзик или ленточнопильный станок, но важно отметить, что «перевернутый» лобзик ведет себя по-другому. И именно так нужно подходить к инструменту.

Использование лобзика в перевернутом виде предлагает возможности, недоступные при классическом использовании. Вы сможете вырезать более мелкие детали, делать прямые разрезы , делать более тонкие и тонкие разрезы или вырезать формы, которые в противном случае были бы слишком трудными.

Для достижения наилучших результатов необходимо использовать правильный тип лезвия. Не каждое лезвие подходит для каждого разреза. Это очень важно не только с точки зрения качества работы, но и с точки зрения безопасности труда.

Столик для лобзика своими руками

Перевернутый лобзик оставляет лезвие открытым, и во время работы требуется особая осторожность. При изготовлении стола для лобзика советую добавить дополнительные элементы безопасности. К основным из них относятся: корпус должен быть прочным, крепление лобзика к столу прочным, лезвие должно ходить по направляющим. Для получения дополнительной информации проверьте другие функции ниже .

Стол для лобзика, который я собираю, можно легко установить на столешницу с помощью зажимов, что придает сборке большую устойчивость и снижает вибрации. Больший размер стола позволяет размещать большие куски дерева. Кронштейн с направляющими лезвия может быть установлен как сзади, так и сбоку, что также позволяет резать длинные куски дерева. И, кроме всего прочего, стол для лобзика легко переносится.

Сначала я был настроен скептически, но работа с перевернутым лобзиком открыла много преимуществ, о которых я не знал. Установка и крепление лобзика к столу может легко превратить ваш лобзик в стол для точной пилки.

Все материалы, необходимые для сборки, легко доступны в любом местном магазине. Стол изготовлен из фанеры и призм из елового дерева. Регулируемый кронштейн из фанеры и алюминиевых L-образных уголков. Полный список материалов см. ниже.

СВЯЗАННЫЕ: Проверьте эти направляющие для лобзика и направляющие для циркулярной пилы , которые могут пригодиться при сборке этого стола для лобзика. Также вы можете найти все станки для деревообработки Я использовал для этой сборки в конце сообщения в блоге.

Как установить электролобзик на стол Видео

Если вы хотите увидеть, как собрать электролобзик, посмотрите пошаговое руководство в приведенном ниже видео.

Я ценю каждого подписчика YouTube. На него легко и бесплатно подписаться — всего Нажмите здесь, чтобы подписаться . Спасибо!

Содержание

1. Материал, который вам понадобится
2. Общие вопросы
   1. Электролобзик — это то же самое, что и лобзик?
   2. Как заменить полотно на столе для лобзика?
   3. Насколько лезвие над столом при использовании электролобзика?
   4. Меры предосторожности при работе на столе для лобзика
3. Пошаговое изготовление стола для лобзика
   1. Шаг 1: Соберите стол
   2. Шаг 2: Прикрепите ножки стола
   3. Шаг 3: Прикрепите кронштейн
      1. Кронштейн стола для лобзика — заднее крепление
      2. Кронштейн стола для лобзика – боковое крепление
   4. Шаг 4. Изготовление простого ограждения стола для лобзика
4. Как установить и использовать стол для лобзика


*За безопасность отвечаете вы сами. Убедитесь, что вы знаете, что делаете, и примите все необходимые меры предосторожности при работе с электроинструментом. Безопасность превыше всего!

Возможно, вы захотите ознакомиться с этими советами по безопасности для циркулярной пилы , прежде чем прыгать на столе для лобзика.

Что потребуется для сборки стола для лобзика

Настольная пила для лобзика:
Фанера – 40 x 50 x 2,1 см (15,7 x 19,7 0,8 дюйма)
Ель ( 4x) – 24 x 4 x 4 см (9,44 x 1,57 x 1,57 дюйма)
Фанера (2 шт.) – 40 x 13 x 1,2 см (15,7 x 5,1 x 0,47 дюйма)
Фанера – 46 x 12 x 1,2 см (18,1 x 4,72 x 1,47 дюйма)
Фанера – 12 x 13 x 0,9 см (4,72 x 5,11 x 0,35 дюйма)

Стол для лобзика — крепление руки, регулируемые руки, направляющие подшипников:
Фанера (2 шт. ) — 10 x 11 x 1,2 см (3,93 x 4,33 x 0,47 дюйма
Фанера (1 шт.) – 10 x 11 x 0,9 см (3,93 x 4,33 x 0,35 дюйма)
Г-образный уголок из алюминия (2 шт.) – 10 x 1, 5 x 1,5 см (3,93 x 0,59 x 0,59 дюйма)
Фанера (2 шт.) – 38 x 5 x 1,2 (14,96 x 1,96 x 1,47 дюйма)
Фанера (2 шт.) ) – 19 x 5 x 1,2 см (7,48 x 1,96 x 0,47 дюйма)
Фанера – 11 x 5 x 1,2 (4,33 x 1,96 x 0,47 дюйма)
Фанера ( 2x) – 8 x 5 x 1,2 (3,14 x 1,96 x 0,47”)
Фанера – 6 x 6 x 1,2 см + 6 x 3 x 1,2 см (2,36 x 2,36) (1,18)x 0,47”)

Стол для лобзика – упор для резки:
L-образный уголок из алюминия – 54 см (1,5 см x 1,5 см x 2 мм)
Фанера – толщина 1,2 см

Другое:
Сверло – 6 мм
Сверло Форстнера – 15 мм
Шурупы (длиннее, короче)
Клей для дерева, болты М4
Болты М6, Т-образные гайки М6, шайбы М6
Подшипники для болтов M6
Звездообразные ручки

Инструменты (не все инструменты необходимы):
Лобзик
Фрезерный станок
Ручная дрель
Циркулярная пила
Долото

ПРИКРЕПИТЬ ЭТО К PINTEREST

Электролобзик — это то же самое, что и лобзик?

Между электролобзиком и циркулярной пилой много общего, и эти два типа пил часто путают. Они работают по похожему принципу, тем не менее, это два разных инструмента, применение которых также отличается.

Электролобзик — это портативный электроинструмент, который часто используется для всевозможных криволинейных и сложных разрезов. И хотя электролобзиком можно пользоваться и для прямых пропилов, его преимущество в основном заключается в вырезании неправильных форм. Электролобзик оснащен довольно узким лезвием, которым можно резать самые разные материалы. При работе электролобзиком полотно с возвратно-поступательным движением вдавливается в заготовку.

Прокруточная пила представляет собой фиксированный стационарный электроинструмент. Лезвие обычно меньше и уже, чем в случае с электролобзиком, и захватывается станком с обоих концов. Такое тонкое лезвие позволяет создавать более тонкие и замысловатые узоры, не ломаясь и не переплетаясь. Разрез очень узкий, и вырезать взаимосвязанные части, как головоломку, очень легко. При использовании спиральной пилы заготовка вдавливается в полотно.

Стол для лобзика очень похож на лобзик, но лобзик мощнее и использует другие типы полотен.

Как поменять полотно на столе для электролобзика?

Замена полотна на лобзиковом столе происходит довольно часто, и наличие хорошего доступа к рычагу расцепления является одним из основных условий быстрой, легкой и надежной замены полотна.

Процесс замены полотна лобзика различается в зависимости от лобзика. Вы либо сможете заменить полотно вручную (без использования инструмента), либо для некоторых электролобзиков потребуются инструменты — обязательно ознакомьтесь с руководством по эксплуатации вашей модели электролобзика.

При переделке лобзика в лобзиковый стол гораздо проще и удобнее использовать лобзик с безинструментальной системой.

Замена полотна на столе для лобзика:

1. Убедитесь, что стол для лобзика выключен и отсоединен от сети
2. Убедитесь, что у вас есть свободный доступ к рычагу освобождения полотна
3. Отсоедините рычаг освобождения полотна и снимите полотно
4. Вставьте новое лезвие и убедитесь, что оно правильно расположено в направляющей лезвия (ролика)
5. Зафиксируйте лезвие в положении

Насколько лезвие над столом при использовании электролобзика?

Высота лезвия над столом должна быть достаточной, чтобы полностью покрыть толщину разрезаемого материала. Точнее, в самой нижней точке реза (момент, когда полотно электролобзика находится внутри электролобзика) полотно электролобзика должно быть выше толщины разрезаемого материала.

Это важно по двум основным причинам:

1. Точность реза — Если высота материала выше лезвия, невозможно будет аккуратно разрезать материал.
2. Безопасность – короткое лезвие будет отталкивать материал от стола, что сделает невозможным надежное удержание материала и может привести к травме.

Меры предосторожности при работе на столе для электролобзика

Как правило, электролобзик более безопасен по сравнению с другими пилами. Тем не менее, использование лобзика в качестве автономного инструмента или на столе требует соблюдения всех необходимых мер предосторожности, таких как ношение защитных очков или защитных очков (полнолицевой маски), средств защиты органов слуха или соответствующей одежды.

Помимо стандартных мер предосторожности, есть несколько моментов, на которые следует обратить особое внимание при использовании стола для лобзика.

1. Отверстие для лезвия в столе должно быть достаточно большим , чтобы лезвие оставалось свободным и не сдавливалось столом. Если лезвие не двигается свободно, существует повышенный риск его поломки
2. Электролобзик должен быть надежно закреплен на столе
3. Вся сборка должна быть прочной и прочной . Установка стола для электролобзика на столешницу повышает устойчивость стола для электролобзика и снижает вибрации
4. Полотно электролобзика должно все время перемещаться между направляющими подшипниками , даже в самом нижнем положении полотна
5. An легко доступный переключатель должен быть на месте в случае необходимости, чтобы быстро выключить электролобзик
6. Используйте для работы правое полотно электролобзика . Полотно для электролобзика, которое режет при движении вверх, является лучшим вариантом

Давайте построим

Столик для лобзика изготовлен из фанеры 12мм и 9мм , а ножки стола из призм из елового дерева. Все материалы, которые я использовал для сборки, легко доступны в любом местном хозяйственном магазине.

Стол можно использовать отдельно или прикрепить к верстаку . Это на самом деле установка, которую я предпочитаю. С этой задачей справятся простые зажимы. Стол намного устойчивее, вибрации почти нет.

Большая поверхность стола (40 х 50 см) позволяет разместить более длинные куски дерева, что делает работу более удобной.

Стол для лобзика также содержит регулируемый рычаг , который удерживает лезвие в нужном положении во время резки. Лезвие колеблется между двумя регулируемыми подшипниками, которые могут удерживать различные типы лезвий.

Регулируемая рука может быть установлена ​​в двух вариантах:

1. Заднее крепление – удлинитель крепится к задней части стола и позволяет руке двигаться вперед и назад. Высота руки фиксированная. Такая настройка подходит для поперечной резки.
2. Боковое крепление – удлинитель крепится сбоку стола и позволяет манипулятору перемещаться из стороны в сторону. Высота руки регулируется. Эта настройка позволяет резать более длинные куски дерева.

Электролобзик Параметры настольной пилы:

• Размеры стола: 40 x 50 см
• Высота стола: 27 см высота 7см
• Портативный, легко крепится к верстаку

Я использовал несколько инструментов для сборки стола для лобзика, но не все из них необходимы. Они облегчают работу и делают ее более точной. Лобзика должно быть достаточно. Хотя иметь и использовать некоторые из приспособлений для деревообработки было бы определенно полезно.

Как сделать стол-пазл: шаг за шагом

Шаг 1. Сборка стола для пазла

Для стола вам понадобится фанерная плита толщиной 1,2 см и 0,9 см (всего 40 х 50 х 2,1 см). Начните с доски толщиной 0,9 см.

Поместите лобзик на доску и наметьте внешнюю форму основания лобзика (без башмака лобзика).

ПРИМЕЧАНИЕ: Учитывайте длину лобзика и наличие лобзика со шнуром или без него.

Вырежьте нарисованную область. Я использую шаблон для точной резки , но также можно использовать лобзик вместе с наждачной бумагой или стамеской. Цель состоит в том, чтобы вырезать прямоугольник, в который поместится основа лобзика.

Склейте две доски (0,9 + 1,2 см) и дополнительно закрепите их шурупами, чтобы они не болтались.

Отвинтите болты от башмака опорной плиты, приклейте на него двухсторонний скотч и вставьте электролобзик в место пропила. Затем отметьте на плате отверстия для винтов и снимите пластинчатый башмак.

Просверлите все 4 отверстия для винтов (я использую сверло 4 мм) и отверстие большего размера (15 мм) для полотна лобзика. Вставьте лобзик и закрепите его винтами. Убедитесь, что винты находятся на одном уровне со столом.

ПРИМЕЧАНИЕ: Отверстие для полотна электролобзика должно быть достаточно широким, чтобы полотно было свободно и никоим образом не касалось внешнего края круга. Кроме того, вы должны иметь возможность вставлять лезвия разных размеров.

Шаг 2: Прикрепите ножки стола

Вырежьте 4 ножки стола длиной 24 см каждая. Вы можете использовать шаблон для поперечной резки лобзика или направляющую для циркулярной пилы (если у вас нет настольной пилы), чтобы получить чистые перпендикулярные пропилы.

Прикрепите ножки к основанию (40 x 13 x 1,2 см) с помощью клея и шурупов. Положение ножек в 2 см от края основания. Используйте угловые зажимы , чтобы убедиться, что ножки перпендикулярны основанию.

Отметьте положение ножек на столе для лобзика. Я вырезал квадрат глубиной 0,5 см в столе, добавил клей и вставил ножки. Кроме того, я закрепил ножки винтами с другой стороны стола (убедитесь, что винты находятся на одном уровне со столом). ).

ПРИМЕЧАНИЕ: Вы можете использовать регулируемую направляющую шаблона фрезера , чтобы вырезать квадраты, точно повторяющие форму ноги. Если у вас нет фрезера или вы не хотите утопать ножку, вы всегда можете прикрепить ножку прямо к столу.

Находите это сообщение в блоге полезным?

Подпишитесь на мою рассылку, чтобы получать последние новости, учебные пособия и планы проектов прямо на ваш почтовый ящик!

Шаг 3: Прикрепите руку

Вырежьте кусочки фанеры по размеру (10 х 11 см) и склейте их вместе. Они не обязательно должны быть квадратными. (Я использую 3 штуки, две из них толщиной 12 мм, одна толщиной 0,9 мм — таким же образом можно добавить еще, чтобы они стояли выше).

Добавьте сверху алюминиевые направляющие (10 x 1,5 x 1,5 см), оставив между ними расстояние 5 см. Они служат направляющими для регулируемого рычага. Расположите направляющие в центре подставки и прикрепите их так, чтобы они указывали на то место, где находится полотно электролобзика.

Я использую двухсторонний скотч, чтобы сначала прикрепить направляющие к подставке, а затем закрепить их винтами.

Просверлите 4 отверстия ø6 мм в углах подставки и вырежьте шестигранник для головки винта.

Просверлите 2 отверстия ø6 мм по центральной линии (между алюминиевыми направляющими) и вставьте Т-образную гайку с противоположной (нижней) стороны. Используйте сверло Форстнера, чтобы сделать их заподлицо с поверхностью.

1. Кронштейн стола для электролобзика — задняя насадка

Поместите кронштейн на центральную линию задней части стола и убедитесь, что центральная линия алюминиевых направляющих направлена ​​в сторону полотна электролобзика. Закрепите насадку струбцинами и просверлите 4 отверстия в столе электролобзика. Затем закрепите крепление к столу с помощью винтов и гаек.

Для изготовления регулируемого рычага вырежьте 2 куска фанеры (38 x 5 x 1,2 см), склейте их вместе и прорежьте прорезь по центральной линии куска. Я использовал шаблон , чтобы вырезать прорезь , но вы также можете использовать лобзик (просверлите отверстие с каждой стороны прорези, а затем вырежьте прорезь лобзиком).

Отшлифуйте внешние стороны рычага и убедитесь, что он хорошо подходит и скользит по направляющим. Прикрепите руку к насадке с помощью деревянных ручек. Вы можете сделать их с Приспособление для звездообразной ручки . Используйте эпоксидную смолу, чтобы зафиксировать винты в ручках-звездочках.

Изготовление направляющих подшипников для лезвия

Вырежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

СОВЕТ: Я использую подшипники с внутренним диаметром 8 мм. Таким образом, болт на 6 мм имеет место для регулировок.

Отрежьте кусок фанеры (5 x 3 x 1,2 см), просверлите 2 отверстия ø6 мм на расстоянии 2 см друг от друга. Вставьте Т-образные гайки и выровняйте их с поверхностью.

Прикрепите подшипники и отрегулируйте их так, чтобы между ними легко помещалось полотно электролобзика.

2. Кронштейн стола для лобзика — боковое крепление

Для крепления регулируемого кронштейна со стороны стола для лобзика необходимо добавить фанерный стол на одну из сторон стола, к которому можно прикрепить кронштейн. Я повторно использую уже созданное вложение из предыдущей сборки.

Вырежьте 2 куска фанеры (46 x 12 x 1,2 см; 12 x 13 x 0,9 см) и скрепите их клеем и шурупами. Затем прикрепите доску сбоку от стола лобзика. Важно, чтобы доска была прочно прикреплена к столу, чтобы исключить вибрацию и тряску.

Закрепите крепление на доске так же, как и в случае с задним креплением.

Изготовьте деревянную опору для регулируемого рычага. Опора будет прикреплена к боковой насадке, а регулируемый рычаг будет закреплен поверх деревянной опоры.

Склейте вместе 2 куска фанеры (19 x 5 x 1,2 см) и прорежьте прорезь по средней линии. Прикрепите его к куску фанеры с помощью 2 вставленных Т-образных гаек (11 x 5 x 1,2). Используйте угловые опоры и шурупы для увеличения прочности соединения.

Прикрепите опору к столу и установите нужную высоту. Установите рычаг на опору и отрегулируйте его так, чтобы подшипники окружали лезвие.

Шаг 4. Изготовьте простую ограду для стола из мозаики

Я сделал ограждение стола из алюминиевого уголка и фанеры. Он имеет простой запирающий механизм на одном из концов. Тем не менее, вы можете также легко закрепить линейку на столе и использовать ее в качестве упора.

А вот так выглядит готовый стол для пазла.

Если вы хотите создать аналогичную альтернативу прокручивающейся пиле, то этот стол-пазл подойдет вам. Есть несколько настроек регулируемого рычага, которые позволят вам резать как короткие, так и длинные заготовки. Вместе с правильным типом лезвия вы сможете выполнять различные типы разрезов и прорезать различные типы материалов.

Как настроить и использовать стол для сборки

Следующие шаги описывают, как установить и использовать стол для сборки. Не забывайте использовать подходящее полотно для электролобзика. Различные типы материалов и различные виды резки требуют подходящего лезвия. Использование правильного полотна является одним из самых важных моментов при работе с лобзиком, как с точки зрения качества, так и с точки зрения безопасности.

При работе электролобзиком в перевернутом положении при каждом движении вверх электролобзик отталкивает заготовку от стола. По этой причине лучше использовать стандартное полотно электролобзика, так как электролобзик, естественно, будет тянуть полотно к столу. Также можно использовать полотно с обратным зубом для тонкой резки, но имейте в виду, как ведет себя полотно.

Резка с помощью стола для лобзика

1. Поместите стол для лобзика на верстак и закрепите его струбцинами
2. Убедитесь, что ничего не качается и все зафиксировано
3. Вставьте полотно в лобзик и убедитесь, что оно правильно установлено в роликовой направляющей лобзика
4. Зафиксируйте полотно в нужном положении
5. Установите регулируемый рычаг сзади или сбоку стола электролобзика в зависимости от размера заготовки и пропила
6. Отрегулируйте высоту рычага так, чтобы полотно электролобзика хорошо помещается между направляющими подшипниками и остается между подшипниками даже в самом нижнем положении
7. Включите стол для лобзика
8. Медленно режьте и дайте лобзику сделать всю работу

Режьте медленно и равномерно, чтобы получить наилучший результат, не нужно торопиться.
