Двухскатная ломаная крыша: особенности конструкции и строительства

Каждый разумный домовладелец хочет обустроить своими руками комфортное, удобное жилище, но при этом рационально распорядиться семейным бюджетом. Для этого необходимо вдумчиво подходить к выбору каждого строительного решения, оценивая эффективность, сравнивая с альтернативными вариантами. Все чаще при строительстве домов эконом-класса застройщиками используется двухскатной ломаная крыша, которая служит прекрасной защитой от непогоды, великолепно справляется с повышенной нагрузкой при выпадении снежного покрова, дает возможность обустройства просторного мансардного помещения пригодного для жилья.

Содержание статьи

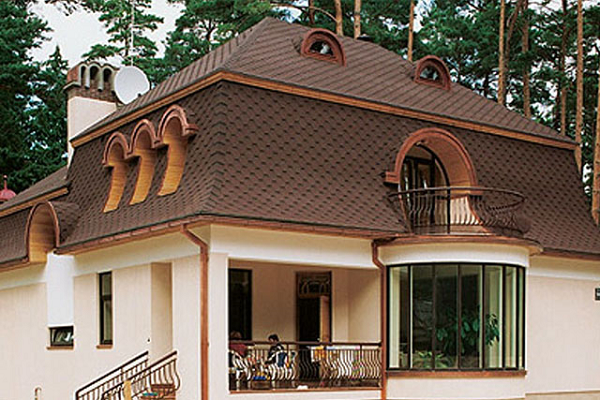

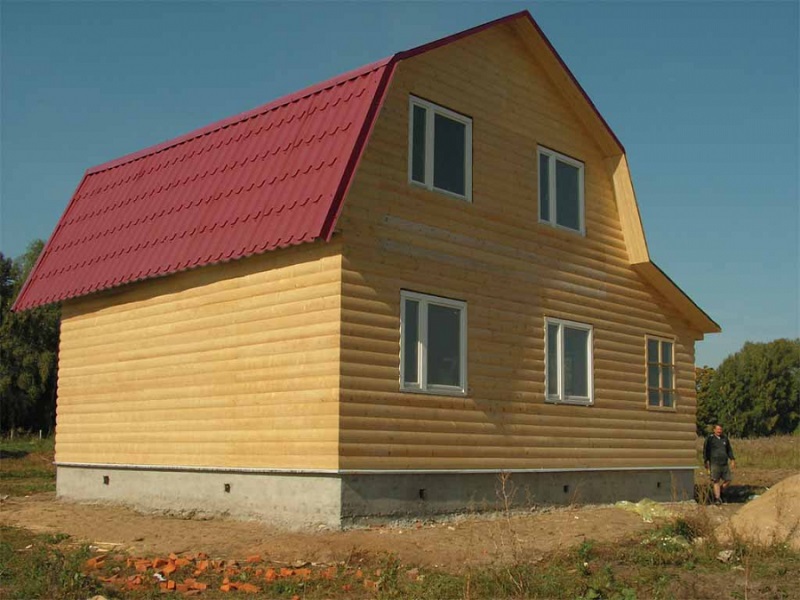

ломаная мансардная крыша

Двухскатная ломаная крыша

ломаная двухскатная крыша

Преимущества конструкции

Двухскатная ломаная крыша в отличии от традиционной треугольной своей формой напоминает не треугольник, а пятиугольник. Пятиугольную форму имеет фигура, образованная скатами кровли и карнизом. ломаной такую конструкцию принято называть из-за того, что линия скатов не прямая, а с изгибом, образующим ребро. Условно в строении можно выделить две части: первая, верхняя с более пологими скатами, составляющими 20-300, имеющая форму треугольника, а вторая — нижняя, напоминающая трапецию, боковины которой располагаются под углом 50-600. Таким образом, ломаная конструкция позволяет снегу свободно соскальзывать, не дает проникать дождевой воде внутрь чердачного помещения.

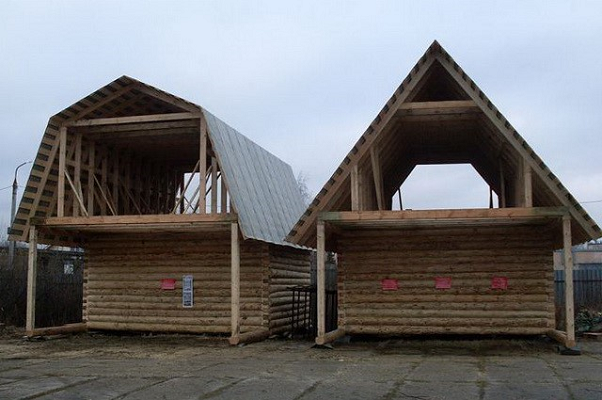

Разница между треугольной двухскатной и ломаной крышей

Чаще всего двухскатная ломаная крыша используется, если есть необходимость использовать мансарду в качестве жилого помещения. Ведь геометрия скатов позволяет максимально эффективно распорядиться имеющейся площадью, своими руками оборудовать высокий горизонтальный потолок, вентилируемый чердак, боковые отсеки для сезонного хранения вещей.

Опытные строители не упускают возможность монтажа мансардных окон прямо в скатах крыши. Ведь если грамотно рассчитать расположение, ломаная мансардная крыша будет естественно освещена в течении всего светового дня, а это значительно сократит расходы на электроэнергию. Кроме того, ломаная крыша отлично смотрится с просторным балконом, что немаловажно для домов с маленькой площадью.

Строение двухскатной ломаной крыши

Этапы строительства

Составление проекта, необходимые расчеты

Так как двускатная ломаная кровля считается довольно сложной, для строительства используются инженерные расчеты, которые можно произвести своими руками или при помощи специальной компьютерной программы. Расчет включает в себя определение следующих параметров:

Нагрузка на стропильные ноги

  • Постоянная нагрузка. Определяется суммированием массы всех материалов, составляющих кровельный пирог, стропильной системы, мансардного пола. Проще говоря, это собственный вес конструкции.
  • Временная нагрузка. Этот показатель варьируется в зависимости от местности, в которой будет вестись строительство. Он зависит от толщины выпадающего снежного покрова, учитывает ветровые нагрузки.
  • Общая нагрузка. Вычисляется сложением значений постоянной и временной нагрузки. Строят чертежи, отражающие все виды воздействующих на крышу нагрузок.

Проект ломаной двухскатной крыши с размерами

Конструкция стропильной системы

Стропильная система ломаной крыши на первый взгляд довольно сложна. Кажется, что сборка под силу лишь профессиональной бригаде, однако с этой задачей могут справится своими руками три человека, имеющие базовые начальные навыки работы с деревом. Несомненным плюсом является то, что для этого не требуется ни сложная техника, ни специальный инструмент. Система стропил для обустройства пятиугольной мансардной кровли относится к комбинированному типу, она сочетает некоторое элементы от наслонной, а некоторые от висячей. Ломаная крыша, а точнее ее стропильная система, состоит:

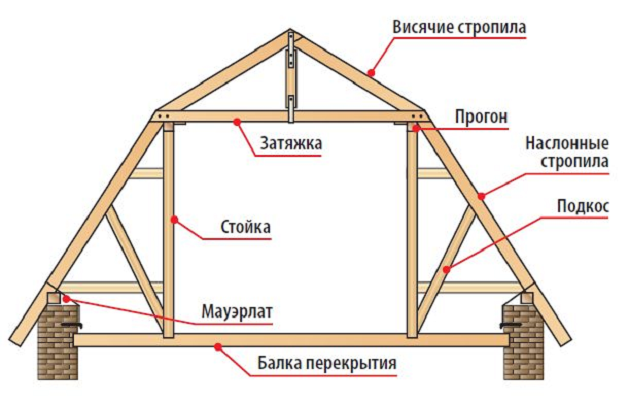

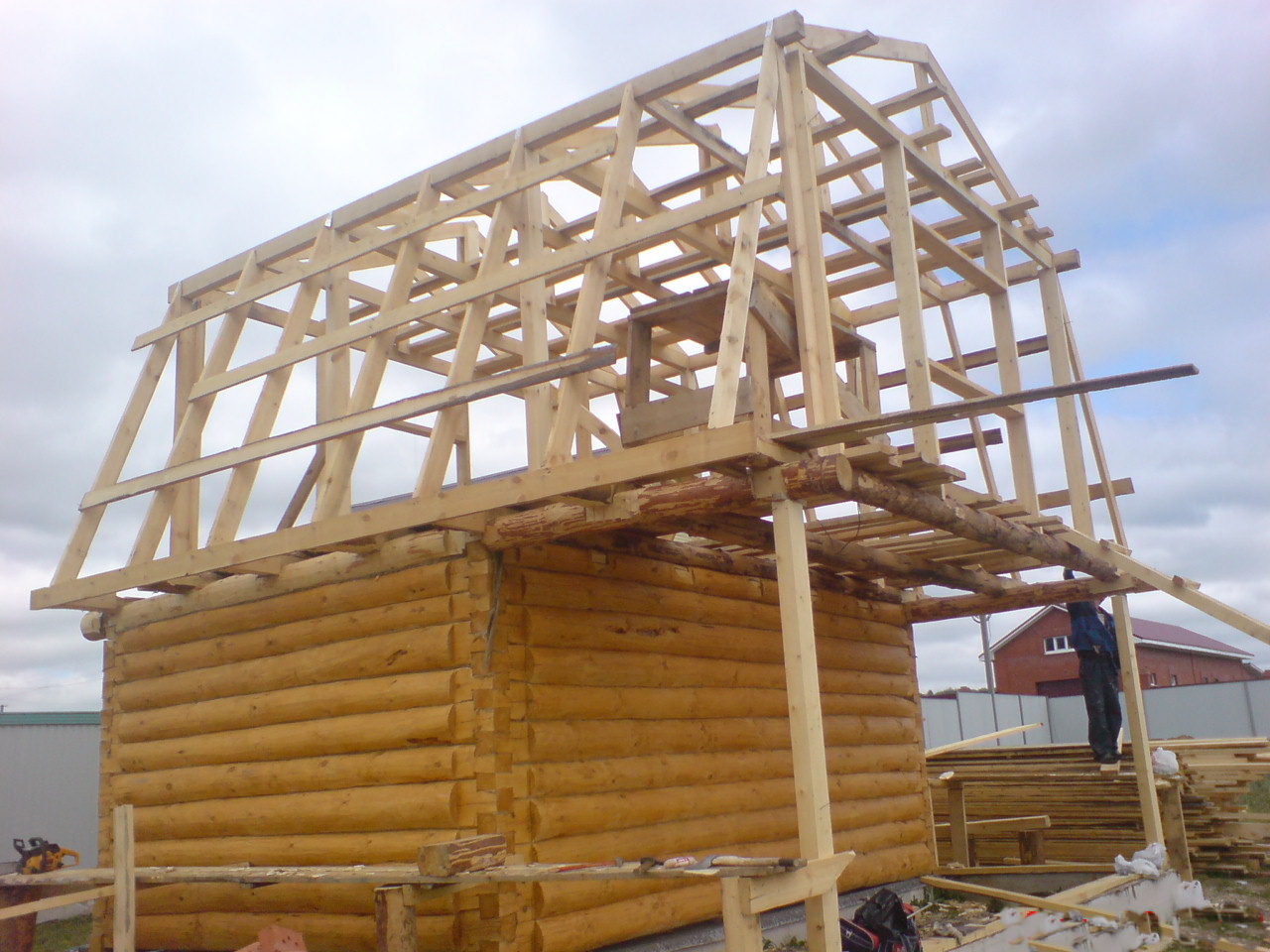

Конструкция стропильной системы ломаной крыши

  1. Верхние стропила наслонного типа. Они изготавливаются из ровных, прочных досок, под небольшим углом сходящихся с образованием конька. Коньковый прогон не используется, так как опираются эти стропила на стойки. Испытывают нагрузку на прогиб, на распирание.
  2. Ригели. Затяжки, связывающие верхние стропила внизу ног. Они также изготавливаются из досок толщиной 50-100 мм, они также используются в качестве каркаса для потолка мансарды. Основная задача — гасить распирающую нагрузку от стропил.
  3. Бабка. Подвеска из бруса, связывающая конек кровли с ригелем, предотвращающая провисание ригеля, если он имеет достаточно большую длину.
  4. Стойки. Вертикальные опоры, на которые наслоняются верхние стропила. Изготавливаются из бруса квадратного или прямоугольного сечения. Также стоки образуют каркас, обшив который, получают мансардные стены.
  5. Нижние висячие стропила. Изготовленные по шаблону из досок 50х150 мм или 100х150 мм, они верхушкой упираются в ригель, а нижней — в мауэрлат. Испытывают нагрузку лишь на прогиб, которая минимизируется подкосами. Крепятся по типу ползуна, не жестко.
  6. Подкосы. Угловые подпорки, уменьшающие прогиб висячих стропил. Одной стороной они упираются в стойку, другой в стропила.
  7. Мауэрлат. Толстый, прочный брус, выполняющий роль основы для кровли, предотвращающий опрокидывание ветром ее скатов. В него опираются висячие стропила. Мауэрлат крепят вдоль двух противоположных несущих стен, на шпильки с бетонной связкой. Он также равномерно распределяет вес кровли на поверхность перегородки.
  8. Балки перекрытий. Горизонтальные балки, на которые опираются стойки, а также на которых выполняется монтаж мансардного пола.

Не смотря на кажущуюся сложность, такая стропильная система достаточно просто монтируется своими руками, так как сборка ферм осуществляется на земле, на верх поднимаются уже готовые конструкции, которые нужно только закрепить.

Проект ломаной двухскатной крыши

Используемые материалы, необходимые инструменты

Все материалы, которые могут понадобится в строительстве ломаной кровли своими руками достаточно доступны по цене. Однако, требуется их относительно большое количество, поэтому такая крыша считается более дорогостоящей, чем, к примеру, простая двухскатная. Для нее требуется:

  • Брус из твердых хвойных пород для изготовления стоек, балок перекрытий, затяжек, ригелей, мауэрлата. Сечение бруса определяется путем расчета нагрузки, чаще всего пиломатериал 100х100 мм или 150х150 мм.
  • Обрезная доска 50х150 мм или 100х150 мм для стропил, подкосов. Можно использовать лишь первосортный материал, ровный, без сучков, сколов.
  • Необрезная доска для создания обрешетки.
  • Материал для обшивки фронтонов. Это может быть вагонка, блокхаус или сайдинг.
  • Утеплитель для термоизоляции фронтонов. Чаще всего для это используют минеральную вату на основе базальта толщиной 150 мм.
  • Пароизоляционная пленка, гидроизоляционная мембрана нужны для формирования кровельного пирога.
  • Кровельный материал, в качестве которого можно использовать металлочерепицу, ондулин, шинглас, шифер.
  • Крепеж.

Необходимые материалы

Хотя считается, что специального инструмента для монтажа такой кровли не нужно, все хорошо, если вы располагаете качественным шуроповертом, болгаркой, дрелью. Они сделают рабочий процесс более быстрым, простым. А владельцы электрический рубанков могут с его помощью сэкономить: купить неоструганные пиломатериалы, обработать их самостоятельно. Так как кровля изготавливается большей частью из древесины, а она подвержена воздействию влаги, обязательна обработка всех ее частей антисептическим составом.

Утепление и организация освещения

Так как предполагается использование мансардного помещения как жилого, ломаную кровлю необходимо утеплить. Термоизолировать нужно не только фронтоны, но также непосредственно скаты. Термоизоляция скатов сослужи вам двойную службу: не только предотвратит уход тепла в холодное время года, но и предотвратит от чрезмерного перегрева от крыши в жаркое. Фронтоны чаще всего утепляют минеральной ватой снаружи или изнутри помещения, для скатов же обычно используют самый обычный пенопласт. Качественно выполненное утепление сэкономит хозяевам немалые средства, которые они тратили бы на отопление.

ломаная крыша с вертикальным освещением

Помещение, в котором отсутствует естественное освещение, нельзя использовать для проживания. Поэтому следует предусмотреть установку окон, которые могут располагаться или на щипцовой стене, или на скате кровли.

Ломаная крыша с мансардными окнами

Если выбор пал на мансардные окна, то они должны быть специальными, изготовленными с учетом места их установки: их рама должна быть усилена, предусмотрена дополнительная гидроизоляция, специальных механизм открывания, пленка, защищающая от загрязнений, пыли. Площадь окон может занимать до 1/8 общей площади кровли. Стоимость их довольно высока, поэтому если возможности таких значительных вложений нет, лучше остановится на оборудовании обычных большого размера на обоих фронтонах своими руками.

Двухскатная ломаная кровля при использовании качественных строительных материалов, при соблюдении технологии монтажа своими руками прослужит вам не один десяток лет, поэтому жалеть об этом капиталовложении вам не придется!

Видео-инструкция

Двухскатная ломаная крыша своими руками

Поможет разобраться с тем, как строится ломаная крыша чертеж, который выполняют при разработке проекта дома. Верхний треугольник, образованный стропильной конструкцией, при строительстве мансардной кровли в отличие от двух боковых треугольников изготавливают из наслонных стропил, также можно использовать висячие (прочитайте также: «Двухскатная мансардная крыша»). Когда предполагается задействовать висячие стропила, тогда для компенсации изгибающих напряжений потребуется монтаж дополнительной подвески. Такое напряжение создается в затяжке.  монтаж ломаной крыши

Стропильные висячие фермы создают конек при помощи жесткого соединения стропильных ног без применения конькового прогона. Для равномерного распределения нагрузки используют подкосы и ригель.

Когда задействуют наслонные стропила, верхний треугольник имеет совершенно другое устройство. Затяжки в таком случае выполняют функции потолочных балок, а в них упираются стойки, необходимые для конькового прогона. Для этого используют древесные материалы, имеющие большое сечение. Также потребуется строительство солидной потолочной конструкции. Как утверждают специалисты, в домах, на которых планируется двускатная ломаная крыша, желательно строить стропильные системы путем совмещения нижних наслонных и верхних висячих стропил.

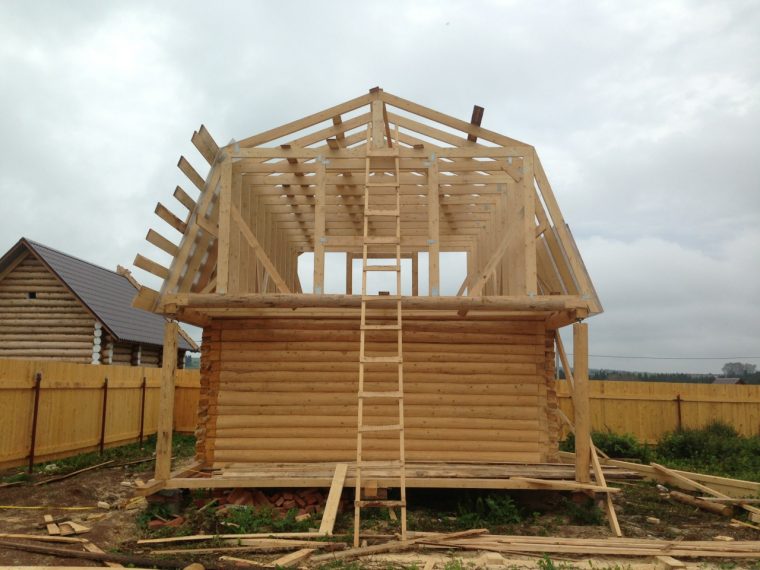

Строительство ломаной крыши

Работу по созданию ломаной кровли выполняют в такой последовательности:



  • по плитам перекрытия укладывают лежни или подготавливают в деревянных потолочных балках врезки для стоек;
  • устанавливают стойки с подкосами (если необходимо) или без них, затем укладывают 2 боковых прогона;
  • в порядке очередности монтируют ноги наслонных стропил;

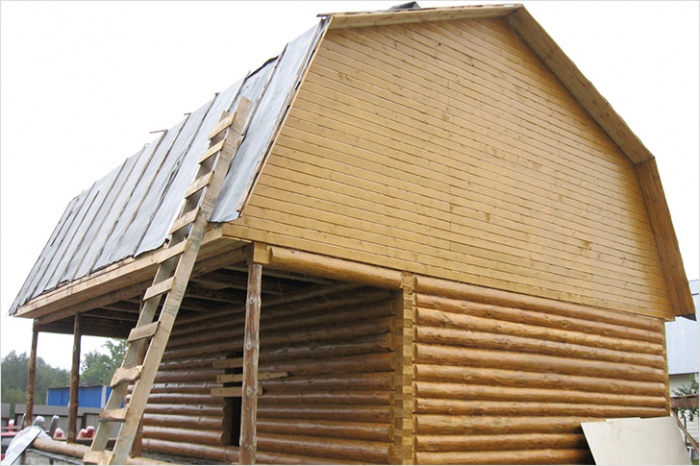

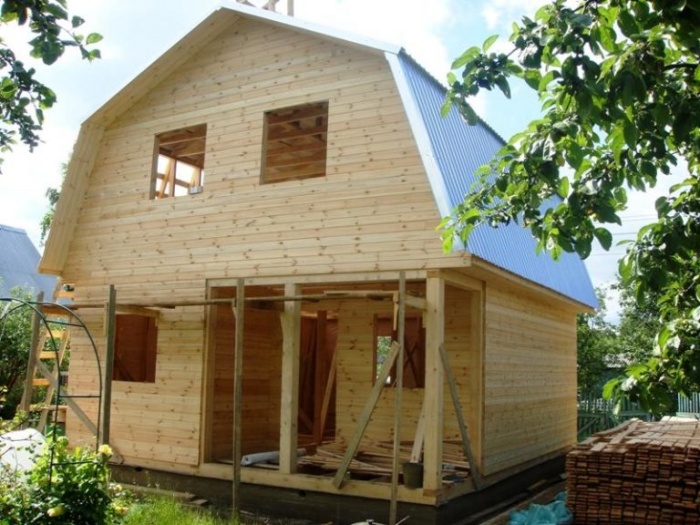

    ломаная двухскатная крыша своими руками
  • если расчеты кровли двухскатной крыши подтверждают необходимость наличия схваток, их устанавливают дополнительно;
  • висячие стропильные фермы собирают на земле, поднимают к месту монтажа и крепят на боковых прогонах;
  • когда конструкция ломаной крыши предусматривает использование исключительно наслонных стропил, тогда боковые прогоны соединяют балками потолка мансарды с предварительно подготовленными врезками, предназначенными для стоек конькового прогона;
  • при необходимости устанавливают стойки для конькового прогона с подкосами;
  • укладывают коньковый прогон;
  • в порядке очередности монтируют наслонные стропильные ноги;
  • в зависимости от используемого кровельного материала создают обрешетку.



Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

  • гидроизоляционный;
  • теплоизоляционный;
  • пароизоляционный;
  • кровельные;
  • крепежные детали;
  • доборные элементы;
  • водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

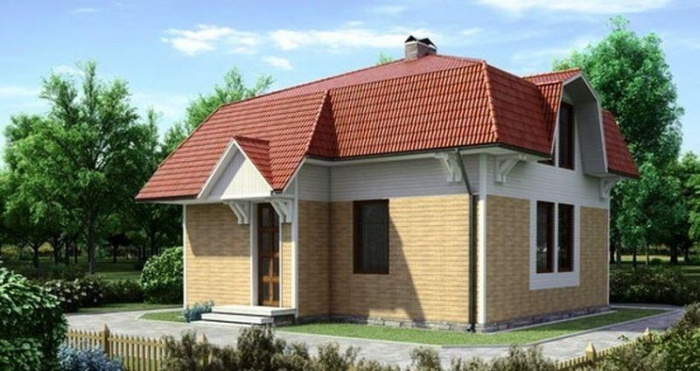

четырехскатная ломаная крыша

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.




Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка»).

Стропильная система ломаной крыши, смотрите на видео:




Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка»).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

При проведении расчетов не забывают учитывать стоимость доборных и крепежных изделий. Так саморезы высчитывают путем умножения их необходимого количества для крепления одного листа на число листов. Доборные элементы определяют согласно длине карнизов и конька, учитывая нахлесты. Прочитайте также: «Как построить ломаную крышу: особенности возведения».

стропильная система, пошаговый монтаж и др

При строительстве дома значительная часть внимания уделяется не только его внешнему виду, но и функциональности. Вряд ли кому-то захочется терять внутреннее пространство, ведь на его возведение тоже тратятся средства. При устройстве крыши с двумя скатами определённо можно обустроить мансардный этаж, но ещё больше дополнительного пространства появится, если последовать инструкции по изготовлению ломаной двускатной крыши своими руками, хотя такая конструкция и будет более сложной в возведении.

Проектирование крыши

Чтобы пространство, образующееся под крышей, можно было комфортно использовать под жилое помещение, минимальная рекомендуемая ширина дома — шесть метров.

Ломаную крышу необходимо предусмотреть на этапе проектирования дома, потому как она потребует дополнительного укрепления стен. Так, кирпич, газосиликатные блоки или пенобетон потребуют заливку армирующего пояса, в которые предварительно закладываются резьбовые шпильки. Их шаг составляет полтора-два метра.

Схема ломаной двухскатной крышиСхема ломаной двухскатной крыши

Перед началом работ надо определиться с двумя вопросами:

  1. Какое соотношение частей скатов? Этот параметр будет влиять на высоту внутреннего пространства.
  2. Будут ли устанавливаться мансардные окна и если да, то каково расположение? При большом количестве комнат они помогут организовать правильное естественное освещение.

После этого можно переходить к расчётам:

  1. Количества материла для кровли.
  2. Толщины и объёма утеплителя.
  3. Гидроизоляции (определяют по габаритам крыши).
  4. Необходимого количества леса для стропил.
  5. Крепежей.

Чтобы облегчить задачу, можно воспользоваться найденным типовым проектом крыши. Если же вы обладаете навыками конструктора, то можно самостоятельно сделать подробный чертёж. В расчёте же стропильной системы, а именно шага и сечения балок, помогут специально разработанные программы. Они основаны на том, каким кровельным материалом вы собираетесь воспользоваться, какие нагрузки будут приходиться на крышу, какой район строительства и другие.

Материалы для работы

  1. Стропила — основной элемент конструкции. В качестве ног и раскосов рекомендуется использовать брус высокого качества с сечением 5х10 см. Ещё понадобятся обрезные доски толщиной минимум 3 см.
  2. Мауэрлат — опора для стропил. Хорошо будет использовать брус сечением 25х25 см.

    Хвойная порода древесины хорошо подойдёт для организации стропильной системы. Но она должна быть просушена до влажности не более 22 процентов. Ломаная крыша отличается от простой двускатной большим весом. За счёт этого материал понадобится более массивный.

  3. Крепёжные материалы. Брусья и доски будут соединяться при помощи стальных кронштейнов и шпилек (размер 8-12 мм.). Ну и конечно, не обойтись без болтов, саморезов, гвоздей и металлических скоб.
  4. Обрешётка и контробрешётка нужны для укладки кровельного материала. Для этих целей подойдут деревянные рейки сечением 50х25 мм. Соединительными элементами станут детали, которые выпиливают из толстой фанеры.
  5. Утеплитель для создания комфортной среды в подкровельном помещении.
  6. Пленки паро- и гидроизоляции для защиты стропильной системы от попадания влаги, что приведет её в негодность.
  7. Кровельный материал. Рекомендуется использовать не слишком тяжёлые: например, металлочерепицу или металлопрофиль, а также ондулин и битумную черепицу.

Инструкция по возведению стропильной системы

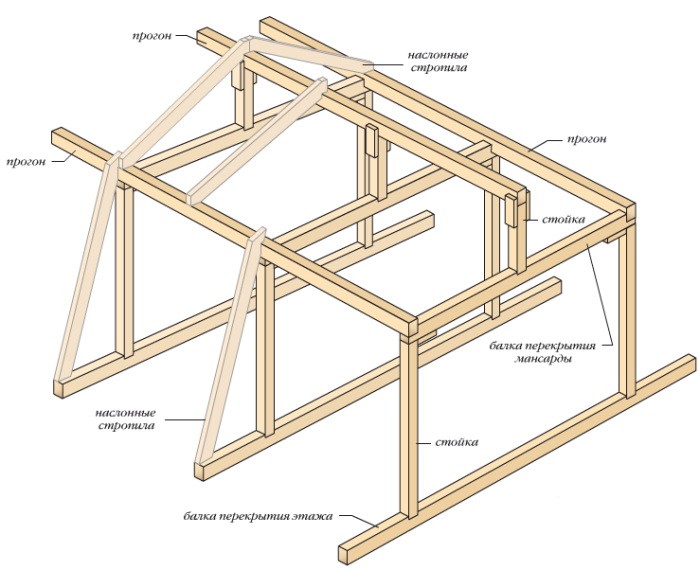

Стропильная система ломаной двухскатной крышиСтропильная система ломаной двухскатной крыши

Инструменты используются стандартные, что и для любых столярных работ. Ещё пригодится лестница и страховочное оборудование.

Перед началом сборки необходимо обработать всю древесину специальными антисептиками, а также произвести пропитку противопожарным раствором. Эти работы проводят в соответствии с инструкциями на упаковках. А чтобы обеспечить более глубокое проникновение растворов в материал, все элементы стропильной системы лучше обработать дважды. Далее необходимо дать древесине высохнуть перед началом дальнейшей сборки. Также следует обработать рейки обрешётки и контробрешётки. Ещё одна подготовительная работа — просверливание отверстий в мауэрлатных брусках. Их шаг должен соответствовать шагу шпилек, установленных на стенах.

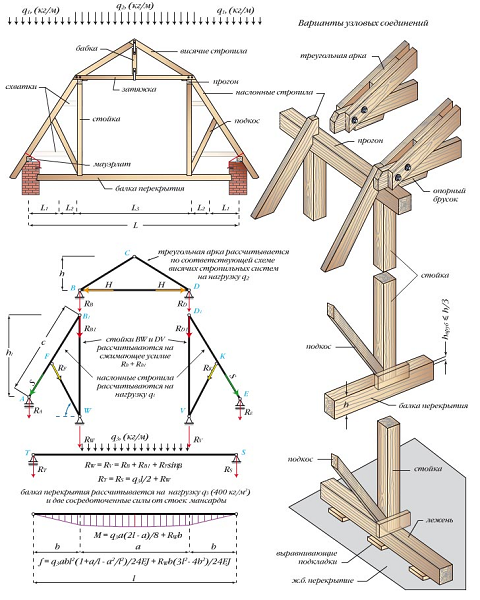

Расчёт стропильной системы ломаной двухскатной крышиРасчёт стропильной системы ломаной двухскатной крыши

В принципе, стропильную систему можно рассматривать как модульно соединённые секции, которые целесообразно собирать на земле, а уже после поднимать на крышу и проводить дальнейшую установку согласно чертежу. Это упростит работу. Верхние и нижние стропильные ноги соединяют между собой под выбранным углом. Чтобы не нарушить общую геометрию крыши, необходимо следить за их точным распилом, а также соблюдать размеры всех частей. Это повлияет на безопасную установку кровельного пирога. Чтобы упростить работы, можно подготовить шаблоны. Их выполняют, используя металл или фанеру, в соответствии с проектом.

Этапы работ

  1. На несущие стены здания необходимо уложить рубероид в один или два слоя. Он будет выполнять гидроизоляцию защиту.
  2. Затем переходят к монтажу мауэрлата. Крепление балок к шпилькам осуществляют при помощи гаек.

    Установку балок мауэрлата необходимо производить, соблюдая строгую параллельность между ними.

  3. Внутреннюю часть мауэрлата монтируют таким образом, чтобы обеспечить её совпадение с внутренней частью стены. При условии большой толщины стены можно выложить защитный ряд. Его располагают с наружной стороны. Для работ используют кирпич.

    В случае, если дом выполнен из дерева, мауэрлатом будет служить верхний брус или бревно, соответственно материалу здания.

  4. После того как мауэрлат установлен, переходят к креплению вертикальных стоек. Для этого используют временные распорки. Начинают установку с крайних стоек в ряду, после чего необходимо натянуть между ними веревку. Она будет служить уровнем для установки остальных стоек.
  5. Стойки устанавливают с шагом в 2,5-3 метра. Он будет оптимальным. Высоту их определяют в соответствии с предполагаемым уровнем потолка, прибавив к этому параметру 10-15 см.
  6. После этого переходят к установке верхних секций. Их крепят к вертикальным стойкам, а в верхней части соединяют.
  7. Образовавшиеся соединения необходимо закрепить при помощи фанерных накладок. Их фиксацию на брусе осуществляют саморезами.
  8. Прогоны устанавливают на стойки из досок. После чего монтируют ригели, которые необходимо зафиксировать временной подпоркой. Затем их закрепляют, используя доски.
  9. Брус-прогон монтируют в верхней части конструкции.
  10. Последним этапом будет установка и фиксирование раскосов.
  11. На стропильные ноги набивают контробрешётку, используя гвозди и молоток.

Когда все работы с монтажом стропильной системы закончены, можно приступать к следующему этапу формирования кровельного пирога – укладке тепло-, паро- и гидроизоляции.

Послойное изображение кровельного пирогаПослойное изображение кровельного пирога
  1. Пароизоляционная плёнка крепится с внутренней стороны помещения. Для этого хорошо подойдут металлические скобы. Важно соблюдать равномерное натяжение материала.
  2. В качестве утеплителя можно использовать минеральную вату или пенополистерол. Их монтаж производят между стропильными ногами.
  3. Укладка гидроизоляции — завершающий этап, осуществляют её внахлест несколькими слоями. Это поможет свести риски протечки к минимуму.

    Гидроизоляционный материал может провисать, но не более чем на два сантиметра.

  4. Фиксирование материала обеспечивается контррейками, которые монтируют снизу вверх, начиная от карниза и двигаясь к коньку.
  5. Контррейки обеспечивают вентиляцию кровельного пирога, а также помогают сохранить целостность гидроизоляционной плёнки.
    Дальнейшие работы можно описать как кровельные:
  6. Когда плёнка гидроизоляции уложена, приступают к монтажу обрешётки. Определение шага реек зависит от типа кровельного покрытия, используемого при строительстве. Для удобства работ его делают в 30-35 см. при условии использования жёстких материалов. А вот для мягкого кровельного покрытия лучше подойдёт сплошная обрешётка из листов фанеры или ОСБ-плит.
  7. Рейки необходимо располагать прямолинейно, чтобы после, при укладке кровельного материала, не возникло проблем.
  8. Особенностей укладки кровельного покрытия для ломаной двускатной кровли нет, поэтому работы осуществляются в соответствии с выбранным материалом.

Некоторые советы

  1. Строительный опыт должен стать определяющим при создании ломаной двускатной крыши своими руками. Её конструкция может оказаться достаточно сложной для новичка.
  2. Кровельный материал большого веса лучше не использовать для и без того тяжёлой конструкции. Из-за этого требования придётся отказаться от черепицы в пользу существующих альтернатив – например, битумной или металлической черепицы.
  3. Вентиляция кровельного пирога — обязательное условие грамотного монтажа. Продувы устанавливают в крыше и в коньковой части.
  4. Образовавшееся подкровельное пространство отлично подойдёт для организации мансарды. И если вы планируете располагать там жилые помещения, то особенно внимательно необходимо подойти к вопросу её утепления. Толщина материала должна быть выбрана в соответствии с требованиями СП. Это параметр выбирается в зависимости от района строительства.
  5. Также не стоит экономить на пароизоляционном материале. Качественная продукция поможет создать комфортную среду в жилом помещении.

Двухскатная ломаная крыша своими руками

Любой благоразумный владелец загородного участка желает построить уютный комфортабельный дом, в котором будет достаточно места для проживания большой семьи, приема гостей, при этом рационально использовать собственные финансовые средства. Для этого предварительно нужно тщательно продумать каждый этап строительства, проанализировать практичность и эффективность будущих результатов.

При возведении домов класса «Эконом» застройщики часто используют двухскатную ломаную мансардную крышу. Подобное решение предоставляет возможность обеспечить не только надежную защиту жилому дому от различных неблагоприятных природных воздействий, но и обустраивать под кровлей дополнительную, достаточно просторную жилую комнату.

Проектирование кровельной конструкции

Для того чтобы подкровельное пространство можно было преобразовать в комфортабельную жилую комнату, ширина здания должна составлять не менее шести метров.

Чертеж ломаной крыши с комнатой под кровлей

Какая крыша лучше?

Проект ломаной кровли нужно создавать на стадии проектирования самого дома, чтобы правильно рассчитать нагрузку, которая будет приходиться на несущие стены, дополнительные элементы усиления. Например, при строительстве стен дома из строительных пенобетонных или газосиликатных блоков, кирпичной кладки, обязательно должен обустраиваться армирующий пояс. В процессе их возведения закладываются резьбовые шпильки с шагом 1,5–2,0 м.

При создании проекта ломаной крыши своими руками нужно определиться с двумя важными моментами:

  • Соотношением частей кровельных скатов. От этого параметра будет зависеть высота подкровельного пространства.
  • Наличием мансардных окон, их количеством, размещением. При обустройстве нескольких мансардных помещений оконные конструкции в кровле помогут правильно организовать естественное освещение.

Проект деревянного дома с двускатной ломаной крышей

Далее необходимо выполнить расчеты:

  • Необходимого количества строительных и крепежных материалов для обустройства стропильной системы и кровельного пирога.
  • Толщины утеплительного слоя.
  • Гидроизоляции.

Для облегчения проектирования, расчетов ломаной крыши рекомендуется использовать уже готовые типовые проекты. При наличии инженерных навыков чертежи кровельной конструкции можно выполнить самостоятельно.

При проведении расчета системы стропил, в частности необходимого сечения стропильных ног, шага их монтажа, рекомендуется воспользоваться специальными компьютерными программами, в которые вводятся определенные параметры, например, тип кровельного покрытия, предполагаемая нагрузка на кровлю, регион проведения строительных работ, прочие моменты. На основании предоставленных данных программа самостоятельно производит необходимые расчеты кровельной конструкции.

Стропильная система мансардной ломаной кровли

Строительные материалы

На современном строительном рынке можно приобрести любые стройматериалы по самой разной цене в зависимости от их качества.

Для возведения двухскатной ломаной кровли понадобится следующее:

  • Деревянный брус из хвойной древесины сечением 10х10 или 15х15 см в зависимости от предполагаемой нагрузки. Из бруса будут изготавливаться стойки, затяжки, балки перекрытия, мауэрлат, ригели.
  • Хорошая первосортная доска обрезная сечением 5х15 мм или 10х15 см для изготовления стропильных ног, подкосов.
  • Доска необрезная для обустройства обрешетки.
  • Вагонка или сайдинг для обшивки фронтонов.
  • Минеральная вата толщиной 15 см для утепления фронтонов.
  • Пароизоляционный, гидроизоляционный материал для обустройства кровельного пирога.
  • Финишное покрытие для кровли: шифер, металлическая черепица, ондулин, прочие кровельные покрытия.
  • Крепежные элементы.

Строительство дома с ломаной крышей

Строительство ломаной крыши

Двухскатная ломаная крыша может обустраиваться по разным строительным технологиям в зависимости от технической документации проекта, чертежей конструкции. Но общие правила возведения такой кровли следующие:

  • Первый шаг — для стоек в потолочных деревянных балках делаются врезки, если же используются плиты перекрытия — устанавливаются лежни.
  • Производится монтаж стоек, боковых прогонов.
  • Следующий этап — монтаж стропильной системы: первоначально устанавливаются наслонные стропила, далее на боковых прогонах закрепляют висячие фермы (предварительно собираются на земле). Если конструкция крыши предусматривает использование только наслонных стропил, боковые прогоны соединяют при помощи потолочных балок с обустроенными предварительно врезками.
  • Для конькового прогона при необходимости монтируют дополнительные стойки с подкосами.
  • Выполняется обрешетка.

Двускатная ломаная кровля, выполненная своими руками из качественных стройматериалов и с соблюдением всех строительных норм, может прослужить не одно десятилетие, поэтому жалеть о подомном капиталовложении не стоит!

Ломаная крыша своими руками: фото + видео инструкция

Прежде, чем решить какую крышу возводить над собственным домом, оглянитесь вокруг – вам обязательна попадется на глаза ломаная крыша. Эта конструкция очень популярна, несмотря на сложность практической реализации, если сравнивать с привычной двухскатной крышей. Да, система состоит из множества нюансов, однако, это не значит, что такую крыши невозможно создаться без профессиональной помощи.

Оглавление:

  1. Кратко об отличительных чертах ломанной крыши
  2. Ломаная крыша: стропильная система
  3. Требования к материалам элементов стропильной системы
  4. Схема монтажа
  5. Когда требуются металлические стропила

Кратко об отличительных чертах ломанной крыши

В принципе, о таком типе крыши мы уже рассказывали на страницах нашего блога, поскольку ломаной часто еще называют мансардную крышу.

Готовая ломаная крыша

Инженерная суть четырехскатной конструкции заключается в том, что под стропильной системой формируется не просто чердачное пространство, а помещение, которое при желании можно сделать жилым. Согласитесь, что солидная прибавка к жилой площади всегда очень кстати и этот фактор, несомненно является ключевым преимуществом ломанной крыши.

Важно! Среди недостатков такой кровли многие называют излишнюю массивность, что сужает возможность ее декоративного оформления. Откровенно говоря, доля правды в этом есть, однако сделать ломанную крышу эффектной и гармонирующей с другими постройками позволит правильно подобранное цветовое решение кровельного покрытия. Невероятно, но именно цвет крыши способен превратить ее недостаток в достоинство.

Также, не можем не сказать, что абсолютно правильное решение – ломаная крыша своими руками для здания правильной прямоугольной формы. А это значит, что при стандартном варианте конструкции ее ширина должна быть не менее 6 м. Дело в том, что если делать ломанную/мансардную форму более узкой, то устройство жилого помещения на чердаке теряет актуальность по причине малого пространства.

Что касается характеристик скатов крыши, то по факту речь идет о двухскатной конструкции с определенными изломами, которые делают ее практически четырехскатной. Именно за счет них удается рационально обыграть пространство мансардного помещения.

Совет! Мы рекомендуем новичкам запастись плотным картоном, из которого по завершению всех расчетов, вырезать шаблоны ключевых деталей. Это очень поможет ускорить процесс подрезки стропильных элементов под нужным углом. Такая хитрость позволит все манипуляции выполнять абсолютно точно с минимум подгонки в процессе монтажа.

Ломаная крыша: стропильная система

Общие характеристики

Основа любой крыши, ломаной в том числе – стропильная система. От ее грамотного устройства зависит долговечность, надежность, безопасность не только внешнего кровельного пирога, но и внутренней отделки жилого мансардного помещения.

Ломаная крыша может быть покрыта любой кровлей

Итак, стропильная конструкция состоит из таких элементов и деталей:

  • стропильные фермы – бывают висячими и наклонными;
  • мауэрлат –деревянный брус/бревно, укладываемый по периметру наружной стены, выполняет функцию нижней опоры для стропильной системы;
  • прогоны боковые;
  • прогоны коньковые;
  • дополнительные детали – связи диагональные, подкосы, распорки.

Внимание! Ломаная стропильная ферма должна быть рассчитана на нагрузку не менее 200 кг/м. кв. Хотя, точный показатель всегда рассчитывается индивидуально, в первую очередь, с учетом конкретных климатических условий. При этом важно, чтобы стропила имели запас прочности, это позволит крыше эффективно противостояли ветровым и снеговым нагрузкам.

Проектирование стропильной системы
  • Первоначально нужно определиться со схемой ломанной крыши – на этом этапе определяется формат устройства стропильных ног и их тип. К примеру, отдается предпочтение висячей ферме или наклонной. В первом случае, речь идет о создании единой цельной жестко связанной между собой системы. А формирование наклонной модификации – упор стропил на боковые стены или другие опоры. В любой из названных систем, при необходимости используются дополнительные усиливающие элементы.
  • Второй этап. Расчет площади кровельного пирога. Здесь все сравнительно просто: предварительно измеряется ширина и длина каждого ската. Затем путем обычных математических расчетов, к примеру, умножением ширины на высоту, а также с применением теоремы Пифагора, высчитывается площадь всех скатов, а затем полученные величина складываются . Далее, определившись с величиной нахлестов, размер которых указывает производитель кровельного материала, рассчитывается количество гидроизолятора, теплоизолятора, внешнего кровельного покрытия.
  • Третий этап – расчеты нагрузок. Здесь, также ключевой акцент сделан на величине предполагаемых нагрузок. От них зависят эксплуатационные качества материала, размер сечения, величина пролетов. Также, важным моментом является формирование, так называемого «запаса прочности». Для чего, полученный расчетным путем, результат, умножается на повышающие коэффициенты, выбираемые из диапазона величин – 1,5-3. Для расчета нагрузок мы рекомендуем воспользоваться одни из онлайн калькуляторов, которые имеются в сети интернет в свободном доступе.
Таблица 1 Поправочный коэффициент при расчете ветровой нагрузки
Высота, мАБВ
до 50.750.50.4
1010.650.4
201.250.850.55

А – побережья водных объектов, степи, тундра, лесостепи, степи

Б – город, лесные массивы и другие территории, которых имеются препятствия высотой от 10 м;

В – город с плотной застройкой при высоте объектов от 25 м.

Таблица 2 Вес слоя снега из расчета на 1 кв. м
Снеговые районы РФ12345678
кПа0.81.21.82.43.244.85.6
кг/м.кв80120180240320400480560

Важно! Если расчет ведется для стропильной системы под тяжеловесную керамическую черепицу, то в качестве стропил нужно использовать брус сечением не менее 70 мм х150 мм. А оптимальный шаг стропильных ног – 0,5 м.

  • Четвертый этап. Непосредственное проектирование стропильной системы. Особенностью такой конструкции является наличие и верхних, и нижних стропил. Причем нижние имеют более крутой угол – от 60°, чем верхние – 30°. Именно такой поход обеспечивает достаточную высоту потолков на чердаке. Определяется количество стропильных элементов и дополнительных деталей.

Внимание! Если угол ската больше 60°, то рассчитывая прочностные параметры крыши, снеговыми нагрузками можно пренебречь, в силу того, что они попросту отсутствуют.

Требования к материалам элементов стропильной системы

Твердость и отсутствие брака

Двухскатная ломаная крыша, чаще всего, предполагает деревянные стропила. При этом важно правильно выбрать этот пиломатериал. В идеале это должна быть лиственница, которая имеет один из самых высоких коэффициентов твердости. Ну или как альтернатива – древесина хвойных пород, причем зимней заготовки, отлично просушенная с точным соблюдением всех технологических условий. Выбирать доски и брусья нужно с особой тщательностью, недопустимы даже малейшие признаки дефекта – расслоение, повреждение древоточцами, пр.

Ломаная крыша долна быть расчитана на большие нагрузки

Важно! Все без исключения элементы стропильной системы защищаются от гниения, путем ее обработки антисептиком, а еще вскрываются огнестойким составом. Эта работа не требует каких-либо сверхусилий. Вещества наносятся малярной кистью, как минимум, в два слоя, что обеспечит действительно глубокую пропитку. В работу пиломатериал можно брать, только после его полного высыхания.

Особо хотим обратить внимание на безопасность при работе с пропитывающими составами – работать нужно на улице или в хорошо проветриваемом помещении.

Потребуются вспомогательные детали
  • Стропильная система предполагает устройство сначала обрешетки, формат которой зависит от характеристик кровельного материала, а также контробрешетки, посредством которой выполняется грамотный монтаж гидроизолятора и утеплителя. Эти рейки/брусья должны иметь меньшее сечение. В последнее время в качестве равноценной альтернативы древесным пиломатериалам используется профиль из высококачественной стали.
  • В схеме ломанной крыши предусмотрено соединение стропильных ног встык под заранее обозначенным углом. При фиксации стыков используется фанера большой толщины.
  • Также не обойтись без разнообразных крепежей – саморезов, гвоздей, шпилек различных типоразмеров.

Схема монтажа

Схема ломаной крыши

  • К мауэрлату монтируются боковые секции, а уже к ним боковые верхние.
  • Секции друг с другом скрепляются накладками из толстой прочной фанеры с обязательной фиксацией углов.
  • Монтируется прогонный брус. По завершении установки верхнего прогона и его закреплении в фронтонным частям, выполняется монтаж брусов-раскосов.
  • Завершающий момент – установка вертикальных стоек.

Когда требуются металлические стропила

При возведении ломаных кровель на больших зданиях или объектах промышленного предназначения часто требуется использование бруса большого сечения или выполнение очень малого шага между стропилами. С одной стороны, это увеличивает прочностные параметры системы, а с другой, значительно утяжеляет конструкцию, следовательно, несущие элементы здания будут нести чрезмерную нагрузку. Оптимальным выходом в этом случае является использование металлических стропил.

Все эти нюансы отражаются в чертежах, являющихся обязательной составной частью проекта любой крыши. При самостоятельном производстве всех работ, допускается разработка упрощенного эскиза ломаной крыши со скрупулезным отражением всех параметров, которые потребуются при сборке и установке стропил, а также формировании кровельного пирога.

Ломаная крыша

Редко какой загородный домик обходится без второго этажа. Но высота постройки потребует широких скатов с очень тяжелыми стропильными балками и значительными по размеру свесами. Поэтому чаще всего прибегают к ломаной конструкции крыши, ее еще могут называть четырехскатной или треугольной.

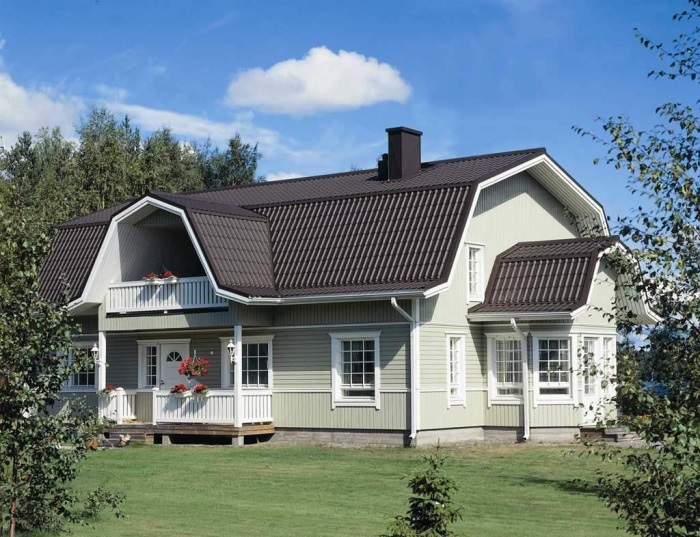

Ломаная крыша на фото смотрится более изящно, чем огромные и примитивные двухскатные варианты. Но главное – ломаная крыша в простом исполнении позволяет обустроить просторное помещение на втором этаже с относительно высокими потолками.

Какие ломаные крыши самые популярные

Практичность конструкции, огромные возможности дизайнерского оформления и относительная доступность постройки делают идею ломаной кровли очень популярной в самых разных архитектурных формах для частного дома. Это может быть:

  • Ломаная крыша своими руками, построенная по типовому решению. Мансарда для дачи зачастую необходима, как воздух, особенно, если садовый участок не очень большой;
  • Ломаная мансардная крыша большого загородного дома, в таких конструкциях нередко прибегают к интересным схемам с пяти или даже шестискатным вариантом кровли и сложным многоуровневым переходом;

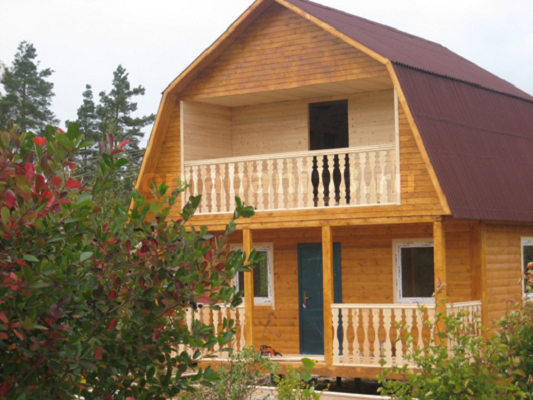

  • Ломаная конструкция кровли с балконом или выносной террасой на фасадной части здания. Очень красивые и сложные в постройке, зачастую такие шедевры архитектуры требуют высочайшей квалификации от строителей.

Важно! Расчет прочности и параметров конструкции таких вариантов под силу только специализированным программам или методикам. Не стоит пытаться оборудовать свой дом ломаным типом крыши без глубокого анализа вопросов прочности.

Дом с ломаной крышей, варианты постройки

Чтобы понять преимущества ломаной крыши, достаточно сравнить две однотипные постройки, изображенные на фото. Размеры помещения на втором этаже явно свидетельствуют не в пользу двухскатной конструкции. Но не везде подобный вариант кровли может быть использован в полной мере. Проще всего реализовать четырехскатную крышу в небольших домах.

Устройство ломаной крыши

Устройство простой ломаной крыши понятно из приведенной схемы. Помещение мансарды, ее потолочные и стеновые балки становятся каркасом для формирования двух скатов, установленных на одной половинке крыши, но под разными углами. Из-за высокого потолка угол наклона верхних стропил выполняют под относительно небольшим углом наклона. Нижние стропила крепят под очень острым углом, чуть ли не вертикально. Такой вариант уменьшает нагрузку от снега или дождя на каркас кровли, без того перегруженный большим количеством конструкционных и силовых элементов.

Система формирования двух сопряженных скатов под разными углами зависит от размеров коробки здания и высоты крыши. Чаще всего в обычном доме используется двойная схема, суть конструирования ломаной кровли хорошо понятна из приведенного рисунка. Верхние стропила выполняют по висячей схеме. Они крепятся на коньковом прогоне встык или в подвес и опираются на продольную балку потолка мансарды. Чаще всего их делают из спаренных досок, и зачастую такие стропильные ноги несут основную нагрузку, так как находятся под очень небольшим углом наклона.

Нижний ряд стропил выполняется по наслонной схеме, верхняя часть такой балки соединена с точкой опоры верхней висячей стропильной ноги. Устройство крепления нижних стропил на мауэрлат или балки перекрытия выполнено так же, как и у обычной двухскатной крыши. Потолочная балка мансарды, называемая затяжкой, обязательно привязывается или подвешивается к коньковому прогону. Наслонные стропила укрепляются подкосами. В итоге получается жесткая и гибкая конструкция одновременно.

Для мягкой кровли важно, чтобы конструкция обладала минимальным прогибом и деформацией, как в случае для бревенчатых построек. Тяжелый кровельный материал делает конструкцию более устойчивой под воздействием ливня, снегопада или сильного ветра, но нагрузка на подкосы и стропила может приводить к местной деформации балок затяжки, работающей на прогиб. Если в мансардном помещении поверхность потолка отделана штукатуркой или декоративной плиткой, с течением времени, из-за деформации, отделка может отслаиваться от потолочной основы.

Коробка здания может быть кирпичной для размеров в 6х8м, или деревянной из бруса или бревна для небольших построек 6х4 или 6х6 м. При этом дача или загородный домик получается относительно компактным и вместительным. Использование дерева для стен позволяет крепить каркас ломаной крыши непосредственно на верхний ряд бруса или бревна.

Из–за увеличенного объема помещения под крышей парусность всей конструкции получается значительно больше, чем у односкатной или двухскатной схемы. Эту особенность необходимо учитывать и не снимать любой вспомогательный крепеж и распорки с подкосами, тем более на этапе выполнения обрешетки и укладки гидроизоляции.

Основное отличие в оформлении простых ломаных крыш состоит в конструировании отделки фронтальных стен крыши. Самым простым решением является заделка плоскости вагонкой или сайдингом. Такой способ хорошо подходит для конструкции кровли легкого сборного садового домика. Для кирпичных построек, установленных на фундаменте, более предпочтительным вариантом будет стена в половину кирпича.

Простые четырехскатные крыши

Иногда хозяева дополняют одну из сторон крыши пологим навесом к пристройке. В итоге получается несимметричный вариант пятискатной кровли.

Ломаная кровля придает определенный стиль даче или садовому домику, довольно резко выделяя его на фоне простых коробок с одно или двухскатной кровлей. Популярность схемы такова, что ее довольно часто используют в столь неприспособленных для этого постройках, таких как загородная баня.

Любой из вариантов жилого помещения под ломаной крышей требует дополнительных мер по улучшению тепло и звукоизоляции. В противном случае летом в мансарде будет жарко, а зимой донимать конденсат и холод. Внутренний слой утеплителя обязательно покрывается пароизоляционной пленкой, на наружном слое укладывается слой гидроизоляции и пароизоляции.

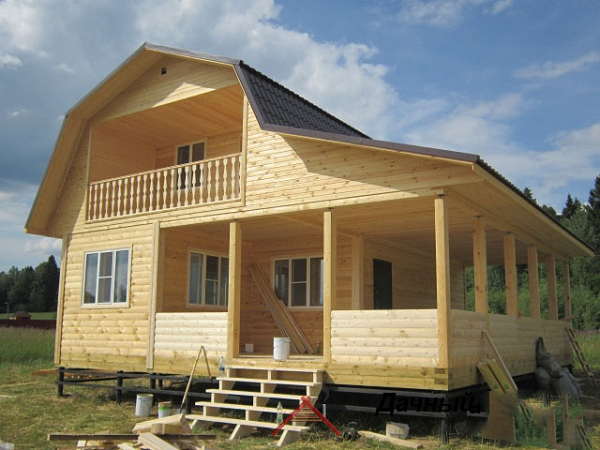

Ломаная крыша очень хорошо смотрится в исполнении с лоджией или небольшой террасой, балконом, но в этом случае схему укладки потолочного перекрытия необходимо дополнять выносными опорами.

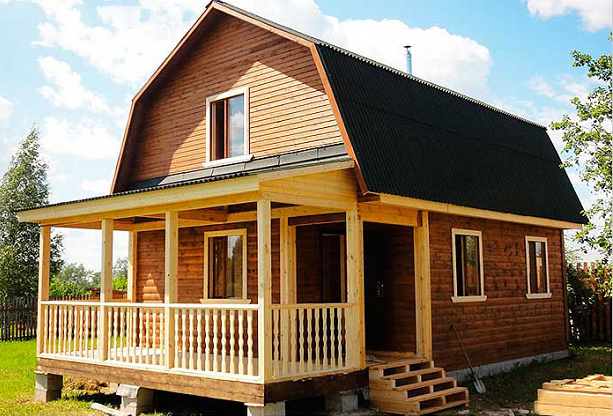

Ломаная крыша для загородного дома

Для каменных или кирпичных построек на стены укладывают мауэрлат и балки потолочного перекрытия. Таким образом, потолок первого этажа формирует пол для мансардного помещения. В больших зданиях 8х10 нередко применяют комбинированный способ строительства. Вместо деревянных потолочных балок на стены укладывают двутавровый профиль не менее 150мм высотой, на который выкладывается рифленая оцинковка и выполняется бетонная стяжка. Стальные балки имеют вылет за пределы коробки не менее чем на 70-90см, что позволяет установить каркас ломаной крыши на стальные опоры. Таким образом, получается очень мощное потолочное перекрытие.

К сведению! Такой способ позволяет установить ломаную конструкцию кровли с очень тяжелым деревянным каркасом, без оглядки на запасы прочности стен и балок.

Обычно к таким способам компоновки ломаной крыши прибегают, если ее покрытие выполняется из тяжелого материала – керамической или клинкерной черепицы.

В частных домах двухэтажной конструкции использование ломаной крыши становится своего рода стандартом. В таких вариантах верхнее помещение оформляется в виде полноценной жилой комнаты, поэтому нередко дополняется окнами и балкончиками специфической конструкции и формы, очень красивыми и выразительными.

Ломаная крыша накладывает определенный отпечаток на стиль внутреннего оформления таких помещений. Еще 20 лет назад стиль отделки помещения «под мансарду» был очень популярен даже в городских квартирах.

Наиболее интересные схемы ломаной крыши

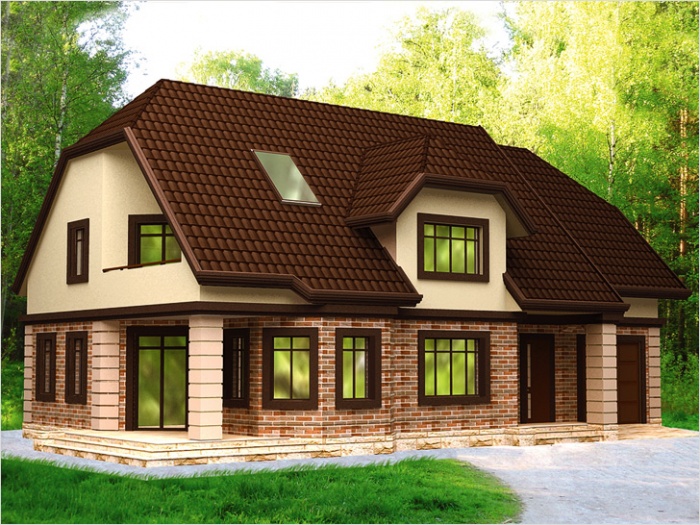

Ломаная схема крыши очень хорошо компонуется с вальмами, особенно «датского» исполнения. Окна и двери на балкон второго этажа технически проще всего установить на фронтальной стене. В этом случае архитектура дома становится не слишком выразительной.

Самые распространенные способы оживить и заполнить огромное пространство ломаной крыши:

  1. Установить на наклонных скатах большие окна в форме чердачных выходов или построить полноценный подвесной балкон;
  2. Выполнить верхние скаты на разных уровнях, что придаст конструкции ассиметричный вид;
  3. Разделить ломаную крышу на несколько секторов с разным углом наклона кровли, чаще всего такой прием используют для пристроек или крыльцовой группы.

Все перечисленные способы давно и успешно применяются при проектировании больших ломаных конструкций, особенно для зданий со сложной архитектурой.

Самым популярным приемом дополнения ломаной крыши является оформление выхода из мансардного помещения с помощью надстройки капитальной стены. В этом варианте скат кровли можно рассматривать и как ломаный, и как часть вальмовой крыши голландского типа.

Отдельно стоит упомянуть об интересном способе обустройства окон в конструкции ломаной крыши. Вместо простых окошек – иллюминаторов все более популярными становятся огромные стеклянные панели. Окна предпочитают делать с солнечной стороны, тем самым наполняя пространство солнечным светом. Кроме того, теплоизоляционные свойства трехкамерного стеклопакета позволяют выполнить такое остекление с очень приличными показателями энергосбережения.

Заключение

Ломаные крыши остаются самыми доступными и популярными как в «домашней», так и в архитектуре профессионального исполнения. У таких конструкций есть один недостаток, из-за большой парусности они плохо переносят сильные ветровые нагрузки. Поэтому во многих случаях конфигурация и ориентация ломаной кровли должна соизмеряться с направлением розы ветров в данной конкретной местности. В противном случае избыточное давление с наветренной стороны будет оказывать разрушающее воздействие на силовые элементы конструкции.

110 фото базовых особенностей конструкции

Обустройство крыши является последним этапом строительства, если рассматривать стандартные варианты, то хозпостройки строят с односкатной конструкцией, а дома с двухскатной крышей. Технология строительства имеет многовековую историю, последовательность операций практически не меняется, несмотря на то, что сегодня применяются современные кровельные материалы.

Преимущества двухскатной конструкции

  • Разные архитектурные схемы
  • Экономия средств
  • Простые расчеты
  • Естественный сток дождя и снега
  • Геометрическая форма снижает риск протекания крыши
  • Возможность обустроить на чердаке мансардное помещение
  • Ремонтопригодность, надежность, долгий срок службы, стойкость к износу.

Вариации крыш

Симметричная. Данный выбор вполне оправдан: надежная конструкция формируется за счет симметричных скатов, нагрузка распределяется равномерно. При необходимости увеличить нагрузку устанавливают стропильную систему.

Асимметричная. Наклон скатов выполнен под разными углами, на одной из сторон хозяин сможет обустроить помещение. В этом случае нагрузка распределяется неодинаково, понадобится тщательно рассчитать нагрузочную способность фундамента с несущими стенами, грамотно выбрать кровельные материалы, рассчитать их количество, изменить способ утепления, наружной отделки и гидроизоляции.


Несимметричная. Для конструкции характерно наличие внутреннего или наружного излома, как на фото двухскатной крыши.

Каждый из вариантов обладает своими особенностями и преимуществами, которые следует внимательно изучить, чтобы не ошибиться в выборе конструкции.

Подготовительный этап, предшествующий возведению крыши

Правильная двухскатная крыша сначала создается на чертеже, в большинстве случаев форму конструкции выбирают по проекту дома.

Важно учитывать множество факторов: размеры дома, материал, из которых построены несущие стены, а также географическое расположение земельного участка. Необходимо точно рассчитать, какую нагрузку будет выдерживать двухскатная кровля при эксплуатации.

Если скат имеет угол наклона 400 или более, возможности оборудовать на чердаке полноценное мансардное помещение сильно ограничены.

Когда угол наклона равен 100 и больше, увеличивается нагрузка на кровлю от атмосферных осадков и ветра. Владельцам, желающим обустроить мансарду на чердаке, рекомендуется выбирать асимметричную крышу.


Как рассчитывается площадь двухскатной крыши?

Выполняя расчеты, следуйте аксиоме – чем меньше кровельные материалы по весу, тем меньше нагрузка на фундамент и стены здания. Если строить кровлю из древесины, нужно подбирать подходящие породы дерева, чтобы сделать деревянные элементы более прочными, понадобится увеличить их сечение.

Главным параметром при выполнении расчетов выступает общая площадь крыши, его легче всего просчитать для симметричной конструкции: значение периметра одного ската умножается на 2, и получается точный результат.

Длинные стены здания должны выдержать основную нагрузку конструкции крыши: стропильная система создается, чтобы перераспределить нагрузку равномерно.

Если дом в длину не более 6 м, ставить подпорки не требуется, подходит система висячих стропил. Когда планируется возводить большое загородное сооружение, используются наслонные стропила, у которых более сложная конфигурация.

Чертеж крыши двухскатной должен указывать на расположение всех необходимых узлов и элементов:

  • мауэрлат;
  • стропильная система;
  • подкосы с коньками;
  • обрешетка;
  • теплоизоляция и влагозащита;
  • покрытие кровли.

Ломаная двухскатная крыша своими руками возводится, когда по проекту предусмотрено строительство полноценной мансарды на чердачном пространстве.

Монтажные работы

Мауэрлат предназначен для того, чтобы выдерживать вес кровли, он обеспечивает равномерное распределение нагрузки на фундамент со стенами, ширина бруса для его изготовления равняется ширине стены. Крепление выполняется с помощью стальной проволоки, скоб, шпилек, металлических пластин, анкеров или деревянных прибоин.

Фронтоны и нижняя часть обрешетки фиксируется на мауэрлате или брусе с меньшим сечением, последний элемент прикручивают или прибивают к верхней обвязке.

Балочные перекрытия создаются из деревянных брусьев 200х100 мм, обрешетку располагают на продольных балках с шагом 50 или 60 см, их крепят к мауэрлату с помощью длинных гвоздей (200 мм). Стропильную систему изготавливают из балок с сечением 100х50 мм, высота каждой стойки равна расстоянию между полом и верхней частью мауэрлата.

Опытные строители, которые знают, как построить двухскатную крышу, обязательно зашивают фронтон, с этой целью можно применять сайдинг, профлисты или вагонку. Для вентиляции и освещения внутреннего пространства чердака в фронтоне оставляют оконный проем.

По всему периметру устанавливают карниз и пластиковую систему водоотлива. Монтаж кровли требует выполнения паро-, гидро- и теплоизоляции, в качестве кровельных материалов используют черепицу, ондулин и другие.


Фото двухскатных крыш


Также рекомендуем посетить:
