Коптильня из дерева своими руками, инструкция по сборке

Копчение – популярный способ приготовления различных продуктов, придающий им специфический вкус и аромат. Для готовки таким способом можно использовать различные коптильни, в том числе сделанные своими руками. Один из не самых популярных вариантов – деревянная конструкция. Отметим, что коптильню можно сделать и для горячего, и для холодного копчения.

Дачное сооружениеДачное сооружение

Преимущества и недостатки

У коптилен, изготавливаемых из дерева, есть как положительные, так и отрицательные стороны.

Преимуществ таких конструкций значительно больше:

  • доступность материала;
  • простота обработки материала – конструкция из дерева может иметь любую форму, размер и даже декоративную отделку;
  • легкость в ремонте – поврежденные фрагменты деревянной коптильни легко заменить;
  • возможность внутреннего утепления коптильни – можно использовать материалы, не выделяющие при нагревании вредных веществ;
  • экологичность;
  • эргономичность.

Благодаря простоте работы с деревом коптильни можно изготавливать в различном исполнении. При желании можно сделать конструкцию, которая идеально впишется в ландшафтный дизайн.

Интересная задумкаИнтересная задумка

У деревянной коптильни имеются и некоторые недостатки. Связаны они с особенностями используемого материала. Недостатки коптилен из дерева следующие:

  • Риск возгорания – дерево может воспламениться, а огонь способен перекинуться на другие конструкции, деревья, сухую траву. Справедливо заметить, что возгорание случается при неправильной эксплуатации коптильни.
  • Чувствительность к перепадам температуры и влажности. С таким недостатком можно справиться с помощью наружной обработки коптильни, но даже без этого приема конструкция прослужит достаточно долго.

Особенности конструкции

Особенностью деревянной коптильни является ее конструкция. Выполняют такое устройство в виде домика с остроконечной крышей.

Топка для коптильни горячего копчения располагается непосредственно в нижней ее части либо на небольшом расстоянии от нее. Топка и коптильня холодного копчения монтируются по отдельности на расстоянии нескольких метров друг от друга и соединяются трубой.

Мясо в процессе готовки Мясо в процессе готовки

Топка и идущая от нее к коптильне труба должны быть герметичными. Это условие необходимо для пожарной безопасности – даже одна искра может вызвать пожар, особенно при копчении горячим способом, который подразумевает поддержание довольно высокой температуры.

Необходимые инструменты и материалы

Для изготовления коптильни из дерева следует выбирать не смолистые породы. Это может быть:

  1. липа;
  2. ольха;
  3. кедр;
  4. осина;
  5. дуб;
  6. береза.

В качестве материала для деревянной коптильни можно использовать фанеру (минимальная толщина 8 мм), остроганные доски, бруски, вагонку, блок-хаус. Выбранный материал следует обработать специальным антисептиком.

Для изготовления деревянной коптильни не подходят материалы, которые состоят из нескольких слоев и пропитаны клеевым составом. В выбранной древесине должно быть также минимум сучков.

Самодельная постройкаСамодельная постройка

Помимо выбранного дерева для изготовления коптильни понадобятся другие материалы и инструменты:

  • ножовка по дереву;
  • молоток и гвозди либо шуруповерт и саморезы;
  • отвертка;
  • петли для дверцы;
  • труба для дымохода;
  • термометр;
  • металлический поддон для сбора жира;
  • решетки для продуктов либо арматура для их изготовления;
  • крюки для подвешивания продуктов;
  • металлические уголки или деревянные бруски в качестве направляющих для поддона и решеток;
  • материал для кровли – крышу можно покрыть шифером, профилем;
  • кирпичи или блоки для топки и цоколя коптильни;
  • цемент, песок, щебень для фундамента;
  • для заделки стыков – пакля, влагостойкий герметик.

Постройка с термометромПостройка с термометром

Читайте также: Как смастерить коптильню из трубы

Изготовление устройства для горячего копчения

Коптильня для горячего копчения предполагает поддержание в камере довольно высокой температуры. Достигается это близким расположением источника жара. Топку можно смонтировать под корпусом коптильни, но такой вариант пожароопасен, поэтому следует вынести ее за пределы конструкции.

Действовать нужно по следующему алгоритму:

  • Выкопать яму. Ширина одной стороны – 1 м, глубина – 0,3-0,4 м.
  • Сделать песчаную подушку и насыпать слой щебня.
  • Установить по периметру кирпичи или блоки, залить раствор.
  • Выложить небольшой цоколь из кирпича или блоков, вмонтировав в него внизу трубу. Внутри цоколя она должна загибаться кверху – из нее будет поступать дым в камеру коптильни. В камере труба должна выходить кверху в центре, общая ее длина 1,5 м, диаметр 0,2 м.
  • Сделать небольшое углубление, к краю которого должна подходить труба, выходящая из корпуса коптильни. Выложить дно и стены углубления кирпичом – стенки должны немного возвышаться над верхним краем трубы.
  • В передней части топки смонтировать дверцу. Верх закрыть керамической плитой или кирпичами, выстелив сначала лист железа. Все стыки промазать огнеупорной глиной.
  • Смонтировать каркас коптильни. Делать это удобнее непосредственно на месте. По боковым сторонам корпуса нужно предусмотреть поперечные перекладины. На них в дальнейшем будут устанавливаться решетки для продуктов. Внизу камеры такие перекладины нужны для размещения поддона для сбора жира. В верхней части корпуса на перекладинах следует сделать несколько углублений – в них будут крепиться деревянные перекладины либо прутья из арматуры, на которые можно подвешивать крюки с продуктами.
  • Все стороны каркаса обшить досками. Стыки должны быть плотными, все щели следует заделать паклей.
  • Передняя стенка камеры обшивается досками частично – в нее следует вмонтировать дверь. Крепить ее следует на прочные петли. Обязательно сделать задвижку или щеколду и удобную ручку. Дверь должна строго соответствовать размерам проема. Изготавливается она также из плотно подогнанных досок или брусков.
  • Сделать двухскатную крышу. Скат в сторону топки нужно удлинить и установить на опоры. Над трубой смонтировать деревянный настил – глубина соответствует размерам коптильни. В полученном пространстве удобно хранить запас дров, которые будут оставаться сухими.
  • В крыше сделать отверстие и вывести трубу. Обязательно смонтировать над ней «гриб». Для заделки стыков использовать влагостойкий герметик.
  • Для защиты от осадков покрыть крышу подходящим кровельным материалом.
  • Установить решетки для копчения продуктов. Между ними нужно оставлять достаточно места, чтобы дым хорошо циркулировал.
  • Вмонтировать в дверку или боковую сторону коптильни термометр.

Интересный агрегатИнтересный агрегат

Оптимальная температура для горячего копчения – 90-120°C градусов. Такой показатель означает повышенный риск возгорания, поэтому важно тщательно заделать все стыки и соблюдать правила пожарной безопасности. Рядом с коптильней всегда следует держать емкость с песком – в случае пожара им можно будет быстро потушить огонь.

Преимущество использования коптилен для горячего копчения состоит в том, что приготовление таким способом занимает немного времени: закоптить рыбу, мясо или птицу можно в течение часа. Это позволяет не оставлять деревянную конструкцию надолго без внимания, что хорошо с точки зрения пожарной безопасности.

Читайте также: Как сделать коптильню из медицинского бикса

Самодельная конструкция для холодного копчения

Конструкция для холодного копчения выполняется также в виде домика. При желании коптильню можно интересно декорировать. Устройство подразумевает обустройство основного корпуса коптильни и отдельной топки – соединение выполняется с помощью трубы, размещенной в траншее.

Действовать нужно по следующему алгоритму:

  • Сделать два углубления в земле и соединить их траншеей. Топку следует располагать ниже камеры коптильни – этот фактор следует учитывать, если на участке рельеф неровный. Оптимальная длина траншеи – 2-2,5 м. Камеру заглублять примерно на 40 см.
  • Утрамбовать дно котлована для камеры коптильни, сделать песчаную подушку (5-7 см), насыпать слой щебня и залить бетонный раствор.
  • Утрамбовать дно траншеи и уложить трубу с меньшим диаметром – траншея должна быть на 20 см выше. Труба должна примерно на 15 см заходить в углубление для топки.
  • Нанести по длине трубы раствор и наложить обрезок трубы большего диаметра. Остальное пространство заполнить раствором.
  • В углублении для топки стенки выложить кирпичом, смонтировать дверцу. Стенки должны закрывать также часть трубы.
  • Верх топки закрыть керамической плитой или металлическим листом, он должен перекрывать и стенки топки, и заходить сверху на дверцу.
  • Сделать для коптильни бетонное основание и выложить цоколь из кирпича – труба, выходящая из траншеи, должна быть вмонтирована в него. Цоколь выкладывается в 10 рядов кирпича, половина из них должна располагаться над грунтом. Внешние размеры цоколя должны строго соответствовать размерам камеры коптильни.
  • На этом этапе следует проверить работы конструкции – разжечь в топке огонь и проверить, поступает ли дым по трубе в цоколь будущей коптильни.
  • Сделать каркас коптильни. В высоту используют бруски длиной 80 см, соединяют их внизу и вверху брусками длиной в 35 мм. В итоге должен получиться остов параллелепипеда.

Схема оборудования Схема оборудования

  • Сделать П-образную стойку и прикрепить ее сверху основного каркаса. Эта стойка необходима для крыши. На верхние боковины каркаса прикрепить бруски, выступающие за его пределы. К ним будут крепиться нижние части досок для кровли.
  • Обшить корпус коптильни и крышу выбранным деревом. Передняя стенка обшивается частично, так как в ней будет сделана дверца. Крышу покрыть выбранным кровельным материалом.
  • Смонтировать дверцу и закрепить ее на петлях. Сделать задвижку или замок.
  • В крыше сделать отверстие диаметром 5-7 см и вывести вентиляционную трубу. Над ней следует сделать «гриб», чтобы защитить от осадков.
  • Внутри корпуса смонтировать перекладины, сделав сверху небольшие углубления – закрепить в них прутья из арматуры. Они будут использоваться для подвешивания продуктов. При желании можно сделать дополнительные перекладины, куда можно устанавливать решетки для горизонтальной выкладки продуктов.
  • Установить камеру коптильни на подготовленный цоколь и скрепить их металлическим скобами или полосками металла.
  • Термометр можно вмонтировать в дверцу коптильни либо одну из боковых стенок.

Дачный вариант Дачный вариант

Одну сторону крыши можно удлинить в сторону траншеи и сделать под нижний край подпорки. На траншею установить деревянный поддон – его можно использовать для хранения запаса дров – крыша сверху будет защищать их от дождя.

Конструкцию можно упростить и соорудить топку из металлической бочки. Располагается она рядом с коптильней из дерева, а соединительная труба располагается над землей.

Вместо изготовления деревянного каркаса можно использовать деревянную бочку. Недостаток такого варианта заключается в меньших размерах конструкции.

Технология холодного копчения требует поддержания в коптильне невысокой температуры – не более 35-40°C градусов. Именно для соблюдения этого условия топка устанавливается на таком расстоянии от основного корпуса коптильни.

Привлекательность агрегата для холодного копчения заключается в том, что топка располагается отдельно, поэтому риск возгорания деревянной конструкции из-за нее минимален: искры огня на таком расстоянии просто не доходят до основной конструкции, потому туда попадает только дым.

Агрегат для холодного методаАгрегат для холодного метода

Деревянные коптильни имеют ряд преимуществ, а при соблюдении технологии изготовления и правил пожарной безопасности практически лишены недостатков. Можно изготовить конструкцию и для горячего, и для холодного копчения. Основное отличие заключается в расстоянии, на котором располагают топку.

Как сделать коптильню холодного копчения из дерева своими руками

Копченая рыба или мясо – это продукты, любимые многими. Конечно, эта еда считается гастрономической бомбой замедленного действия, так как вредна практически во всех смыслах. Но время от времени побаловать себя копченым лакомством – не грех.

Хорошо идет и копченая говядина, и сало, и любой сорт рыбы. Чтобы разнообразить свой рацион на пикнике, можно купить готовое блюдо на свой страх и риск, а можно приготовить это вкуснейшее угощение самостоятельно, если на даче или приусадебном участке будет сооружена качественная коптильня холодного копчения своими руками.

Виды копчения

Коптильная для домаЧто же такое копчение? Это медленный процесс готовки путем выдерживания сырого продукта в дыму, который исходит от тлеющей древесины. Таким образом, мясо или рыба не перегревается и не подвергается действию открытого огня, да и вообще высокой температуры. Многие кулинары уверены, что правильный выбор породы тлеющей древесины исключительно важен для придания блюду того или иного аромата.

Всего существует три варианта приготовления блюд в коптильне:

  • Горячее – самый быстрый способ приготовить продукт. Мясо или рыба без лишнего жира подвешивается над источником открытого огня, подвергаясь воздействию разогретого до 80-140 градусов дыма. Температура зависит от сорта приготавливаемого продукта.
  • Полугорячее. В этом варианте дым охлаждается с помощью короткой трубы. При этом температура дыма опускается до 50-60 градусов. Готовка в таком случае занимает примерно сутки.
  • Холодное – это вариация вяленья мяса или рыбы. Сырой продукт готовится в дыму, который остывает до 15-40 градусов. Чтобы остудить поток отходов горения до такой температуры, сооружается специальная конструкция: между развешенными продуктами и тлеющей древесиной выкапывается небольшая траншея или прокладывается длинная труба. Этот способ занимает большее количество времени – не меньше нескольких суток, но и срок годности готового продукта существенно увеличивается.

Коптильня предназначена не только для готовки мясных или рыбных продуктов, но и молочных изделий, а также овощей и фруктов, которые при этом приобретают новые вкусовые нотки. Способов осуществления процесса готовки в коптильне придумано множество.

Конструкция типичной коптильни

Коптильня холодного копчения из дерева.Таким образом, от выбранного способа приготовления копченого мяса или рыбы будет зависеть и устройство коптильного агрегата. Если хочется заняться горячим копчением, никаких сложностей можно не ожидать – сконструировать пристойную коптильню вполне можно из любого подручного металлического объекта, хоть из старого ржавого ведра. В том же случае, если готовить блюдо решено методом холодного копчения, постройка коптильни своими руками будет несколько сложнее. Придется потратить несколько большее количество времени на разбор устройства, планирование и само сооружение коптильни. Но и эта задача не является невозможной.

Как и любой агрегат для готовки пищи, коптильня холодного типа может быть выполнена в двух вариантах:

  • Стационарном, при котором обязательно придется сооружать эффективный дымоход достаточной длины, который будет охлаждать дым до нужной температуры. Но отдалить приготавливаемый продукт от пламени недостаточно – нужно правильно направить исходящий от дров дым, для чего потребуется хорошая сила тяги. Соответственно, дымоход должен иметь достаточную высоту. Вид дымовой трубы может быть любым: ее можно соорудить из кирпича, оцинкованной или нержавеющей трубы – тут все зависит по большей части от эстетических предпочтений. Нельзя использовать только асбестовые и полимерные дымоходы, так как они могут пропитывать пищу токсичными выделениями.
  • Мобильный вариант коптильного агрегата не требует сооружения дымохода. В этом случае транспортировкой дыма будет заниматься выкопанный ров достаточной глубины, ширины и наклона.

Вместо полноценного источника тепла в коптильне может использоваться простой дымогенератор, применение которого значительно упрощает сборку коптильни. Заправлять это устройство можно мелким деревянным топливом – щепками или опилками.

Конструируется простейший генератор дыма из любой стальной емкости в форме цилиндра – например, крупного термоса, из которого вынимается колба и используется как простая печь.

Для начала следует рассмотреть общие принципы постройки коптилен своими руками, после чего – особенности конструирования деревянной коптильной камеры.

Технология конструирования неподвижной коптильни

Коптильня холодного копчения из дерева схемаДля того чтобы получилась качественная и долговечная коптильня холодного копчения, которая неподвижно будет стоять на дачном участке, потребуется совсем немного материалов: несколько листов шифера, прочный кирпич, камера для приготавливаемого блюда (ведро, бочка или цистерна, в зависимости от планируемых объемов готовки, – коптильня может иметь емкость из стали или древесины), а также металлическая решетка.

Сам процесс строительства коптильни своими руками происходит в несколько этапов:

  1. В намеченном месте отмеряется прямая линия длиной около 3 м. По этой линии выкапывается траншея глубиной 50-60 см. Получившийся ров выстилается кирпичом в один слой, чтобы тепло не уходило в землю. После этого канал накрывается листами не толстого металла и засыпается толстым слоем земли – как минимум 15 см., чтобы траншея не промерзала зимой.
  2. В выкопанной траншее необходимо оставить два отверстия. На одном конце в этом отверстии будет разводиться огонь, и через него будут подкидываться дрова. На другом конце рва будет установлена камера коптильни холодного копчения. На участке, в котором будет разжигаться пламя, канал можно углубить и расширить, чтобы обеспечить более сильную тягу.
  3. Следующим шагом подготавливается емкость для готовки.В ее верхней части монтируется решетка, на которой и будет подвешиваться рыба, куски мяса или овощи. Если планируется регулярное и довольно активное использование коптильни, вместо этой емкости лучше сложить полноценную кирпичную кладку, которая будет в состоянии выдерживать постоянные нагрузки и прослужит значительно дольше. Кирпич нельзя использовать силикатный, только специальный огнеупорный камень, а раствор, которым скрепляются элементы кладки, должен быть сделан на основе эластичной глины, а не цемента. Несмотря на холодный метод готовки в коптильне, поверхности кирпича будет подвергаться сравнительно сильному нагреванию. Чтобы лучше представить конструкцию коптильной части конструкции и не ошибиться в процессе сборки своими руками, лучше начертить подробный чертеж с указанием всех размеров.Схема Коптильни дерева
  4. Над камерой холодного копчения или кирпичным дымоходом можно смонтировать металлическую пластину, которая будет защищать конструкцию от образования конденсата. Вместо пластины можно использовать металлический конус в виде зонтика, который должен быть слегка большего размера, чем ширина коптильной емкости.
  5. В процессе готовки то отверстие, в котором разжигается огонь, следует накрывать тканью – плотной мешковиной или брезентом, чтобы тление не прекратилось. Постоянно следить за ним не получится, ведь при холодном копчении коптильня работает несколько дней подряд.

Если на выбранном для сооружения коптильни месте сырая или рыхлая почва, под камеру следует сделать фундамент. Для этого нужно выкопать прямоугольный котлован, соответствующий размерам конструкции. Глубина ямы должна равняться как минимум 30 см.

Строение фундамента должно быть таким:
  • дно ямы засыпается крупным щебнем;
  • стены формируются из пенобетонных блоков или монолитного бетона, для которого нужно соорудить опалубку;
  • блоки упрочняются металлической арматурной сеткой с крупными ячейками;
  • остальной объем заливается цементно-песочным раствором, приготовленным с соотношением цемента к песку 1:3.

Если почва достаточно надежная, а размывание ее грунтовыми или другими водами маловероятно, можно не сооружать полноценный фундамент и обойтись лишь кирпичным постаментом.

Конструирование мобильной коптильни

Чтобы соорудить походную версию коптильни, понадобится достаточное количество плотной пленки из полиэтилена, а также много любого доступного подручного материала: свежие ветки деревьев, хорошие доски, хворостины. Разумеется, мобильная коптильня может быть построена только своими руками.

Конструирование коптильни происходит в четыре простых шага:

  1. В месте привала выбирается подходящий участок: пологий склон или берег водоема. Сторона, к которой обращена поверхность земли, должна быть наветренной, чтобы дым не улетал, куда не следует. Как и в стационарном варианте, прокапывается прямая канава такого же размера – длиной 3 м., глубиной 50 см., ширина значения не имеет. Ров может проходить под уклоном к линии горизонта, но угол не должен превышать 60 градусов.
  2. Ров укрывается найденными ветками и досками и присыпается землей и дерном. На нижнем конце канавы разводится костер, на верхнем – обустраивается коптильная камера.
  3. В данном случае сборка основательной емкости для холодного копчения не требуется, подойдет обычный каркас из досок, который следует обтянуть полиэтиленом. Сверху прорезается вытяжная щель.
  4. В полученной импровизированной камере развешиваются приготавливаемое мясо и рыба. Чтобы пошел процесс готовки, разведенный костер должен прогореть, остаться должны только разогретые тлеющие угли. После того, как все языки пламени исчезнут, яма накрывается плотной тканью с оставлением щели для обеспечения силы тяги. Ширина этой щели подбирается так, чтобы угли хорошо тлели, но не разгорались.

Сборка коптильной камеры из древесины

Конструкция холодного копченияИтак, коптильня холодного копчения состоит из трех основных элементов: источника тепла, дымовой трубы и коптильной камеры. И если первые два элемента в любом агрегате схожи, то при сооружении третьего можно позволить фантазии разгуляться. Хорошим вариантом станет конструирование камеры из дерева своими руками, так как это довольно просто, экологически безопасно и эстетически привлекательно. При качественной сборке и достойной обработке древесины такая коптильня прослужит очень долго.

Деревянная камера потребует заготовки следующих материалов:

  • деревянный брус для каркаса;
  • вагонка или обрезная доска;
  • тонкие саморезы;
  • силиконовый или акриловый герметик;
  • кровельный материал;
  • металлические петли и ручка для дверцы;
  • термометр.

Стоит отметить, что дерево хвойных пород плохо подходит для сооружения такой коптильной камеры своими руками, лиственные же виды древесины идеальны для холодной коптильни.

Корпус коптильни из дереваПервым делом конструируется деревянный каркас. Высота коптильни холодного типа вместе с фундаментом должна составлять как минимум 1,3 м. Но к емкости может быть добавлен дымогенератор, необходимый для эффективного приготовления мяса. Он устанавливается рядом с коптильной камерой, которая в таком случае должна быть расположена на 20 см. выше данного устройства. Такой подъем легко обеспечить добавлением крепких деревянных ножек.

Кроме того, при проектировании каркаса нужно определиться с типом крыши – в случае с односкатной кровлей передняя стенка камеры должна быть выше задней на пару десятков см. Дно камеры обшивается вагонкой. Для процесса готовки твердое дно не нужно, но доски скрепляют и фиксируют всю конструкцию. После сборки основного каркаса устанавливаются направляющие рейки крыши. Затем следует выбрать расположение дверца и сформировать проем, ограничив его досками.

Технология сборки крыши коптильни определяется исходя из ее формы:

  • Крыша с одним скатом делается из досок длиной примерно 1,5 м., которые плотно прибиваются друг к другу.
  • Двухскатная кровля должна поддерживаться дополнительными кроткими брусками, которые прикручиваются одним краем к вершине треугольника крыши, а другим – к боковой стенке в строго вертикальном положении.

Сборка коптильни из дереваПосле этого следует организовать крепления для пищи. Своими руками это можно осуществить, используя доски длиной 0,9 м. Такая доска размечается медианной продольной линией, после чего засверливается с шагом в 0,1 м. Диаметр отверстий должен составлять около 4 см. После этого доски распиливаются по намеченной линии. В результате каждая доска делится на две полочки с пазами, которые устанавливаются на боковых стенках коптильной камеры.

Финальный шаг – коптильня со всех сторон обивается досками и вагонкой для обеспечения максимальной теплоизоляции. Все стыки досок следует заполнить силиконовым или акриловым герметиком, чтобы защитить камеру от проникновения влаги. Для лучшей сохранности дерево можно залакировать. Крыша выстилается профнастилом или листами алюминия, после чего в ней выпиливается отверстие 15х15 см, для осуществления вентиляции коптильной камеры.

Коптильня из дереваСобрать своими руками красивую дверцу для заполнения камеры едой очень просто. Из оставшегося бруса собирается простая решетка, которая отделывается той же доской и вагонкой. После этого с одной стороны закрепляются металлические петли, а с другой – ручка и щеколда. Дверца закрепляется в своем проеме, и камера для холодного копчения будет полностью готова к работе – останется только присоединить ее к остальным конструктивным элементам коптильни.

Деревянная коптильня своими руками: чертежи, размеры и схемы

Дата создания:

Обновлено:

Кроме коптильных установок, сделанных из металла, на дачном участке или во дворе частного дома строятся деревянные коптильни. Для получения качественных копчёностей нужно знать, как выполняется сборка коптильни из дерева своими руками.

Фото деревянной коптильни

Фото деревянной коптильни

Коптильня из дерева

У деревянной коптильни есть особенности, отличающие сделанный от деревянных и металлических коптилен.

Плюсы коптильни из дерева

У деревянной конструкции есть преимущества перед другими аппаратами:

  • изготавливаются без электросварки и других металлообрабатывающих станков;
  • деревянные бруски и доски дешевле и более доступны, чем металл, особенно нержавеющая сталь;
  • простота изготовления — забить гвоздь и отпилить доску может любой домашний мастер;
  • дерево обладает хорошими теплоизоляционными свойствами, облегчающими поддержание постоянной температуры, особенно зимой.

Недостатки

Кроме достоинств у таких сооружений есть недостатки:

  • при перепадах температуры и влажности доски «коробятся» и в стенках могут появляться щели;
  • дерево впитывает влагу и дым, поэтому после работы внутреннюю часть камеры необходимо просушивать;
  • дерево поглощает не только влагу, но и запах, поэтому после копчения рыбы её аромат может переходить на мясо.

Конструкция коптильни из дерева

Конструктивно этот агрегат похож на деревянный ящик с дверцей или на «домик неизвестного архитектора» (дачный туалет). Он может использоваться в качестве .

Чертеж коптильни в виде домика должен включать в себя следующие элементы:

  • на стенках прибиваются несколько рядов брусков, на которые ставятся решётки с продуктами, а в коптильнях горячего копчения дополнительно устанавливается поддон для сбора жира;
  • в верхней части делается отверстие для выхода дыма или дымоход для улучшения тяги;
  • в полу или на высоте в 20-50 см прорезается отверстие для входа дымового канала и подачи дыма;
  • сверху коптильная камера накрывается односкатной или двухскатной крышей.

Информация! с целью лучшей теплоизоляции стенки могут быть двойные, с прослойкой рубероида между ними.

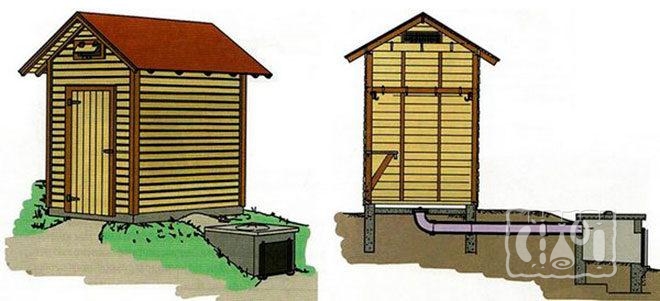

Коптильня из дерева (конструкция)Коптильня из дерева (конструкция)

Конструкция коптильни из дерева

Принцип работы

Принцип действия такой коптилки аналогичен устройствам, изготовленным из других материалов:

  1. на деревянные бруски, прибитые к стенкам, устанавливаются решётки с продуктами;
  2. в дымогенератор загружаются опилки и щепа;
  3. дым из работающего дымогенератора при помощи эжектора или естественной тяги поступает в камеру;
  4. попавший в коптилку дым проходит через решётки, придавая продуктам специфический вкус, и выходит через дымоход.

Информация! В коптильнях горячего копчения дополнительно на дне устанавливается электроплитка с ёмкостью для опилок, а над ними поддон для сбора жира.

Как построить деревянную коптильню в виде домика с односкатной крышей своими руками

При наличии навыков работы с деревом и столярного инструмента такая коптилка строится за один рабочий день из досок лиственных пород дерева или фанеры толщиной 8 мм.

Проектирование коптилки

Перед началом работ составляется чертеж деревянной коптильни холодного копчения. При этом необходимо учесть следующие моменты:

  • место установки;
  • желаемые размеры;
  • тип крыши — односкатная или двускатная;
  • вид копчения — холодное или горячее;
  • при холодном копчении тип дымогенератора — отдельно стоящий или в земле.

Перед началом работ необходимо подготовить место установки, а в случае выбора дымохода, проложенного в земле — прокопать для него канаву.

Сделать такой аппарат можно также из деревянной бочки. Сделанная  обладает всеми достоинствами коптильни в виде домика.

Необходимые материалы

Для изготовления корпуса размером 90*60*120 см с односкатной крышей необходимы:

  • бруски сечением 50х50мм для каркаса;
  • доски, вагонка или фанера для обшивки стен и крыши;
  • поддон для сбора жира 40х70 см;
  • рейки для решёток размером 80х50 см;
  • дымоход из асбоцементной или оцинкованной трубы ∅80-120 мм длиной 30-50 см;
  • лист шифера или профнастила для крыши.

Важно! В брусках и досках не должно быть сквозных сучков. При нагреве и высыхании досок сучки выпадут и образуются отверстия, нарушающие герметичность камеры.

Процесс изготовления

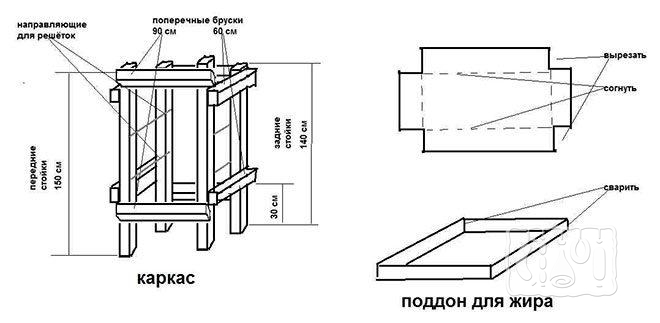

Для сборки корпуса необходимо:

  1. Взять 4 бруска сечением 50х50 мм, 2 передних длиной 150 см, 2 задних 140 см. От одного из концов отмечают 30 см для ножек.
  2. На боковых стенках на внутренней стороне прикручивают рейки или металлические уголки для решёток с продуктами. В коптильне горячего копчения дополнительно монтируется крепление для поддона для сбора жира. Его также можно установить на подставке на ножках.
  3. Вертикальные стойки соединяют горизонтальными поперечными брусками 50х50 мм. Таких брусков необходимо 8 штук — 4 длиной 60 см, 4 длиной 90 см. Соединяют бруски саморезами, а для прочности используются металлические уголки.
  4. После сборки каркаса задняя сторона, боковые стенки и дно обшиваются досками или фанерой. На переднюю стенку на петлях вешается дверь.
  5. В дне и в верху одной из стенок прорезаются отверстия для входного и выходного дымоходов. Это можно сделать в досках, предназначенных для обшивки, до их крепления к каркасу. При наличии отдельно стоящего дымогенератора отверстие для входного дымохода прорезается в противоположной стороне от выходного отверстия над полом.
  6. Сверху корпус накрывается листом шифера или профнастила. Допускается применение шпунтованной доски или вагонки.
  7. Монтажной пеной или войлоком герметизируются все щели. Это делается для поддержания температуры и плотности дыма.
  8. Устанавливается дымоход. Для регулировки тяги в нём рекомендуется установить заслонку.
  9. Изготавливается необходимое количество решёток. Они делаются из деревянных реек или металлических прутков или нержавеющих трубок. Решётка из нержавейки — это оптимальный вариант. Она легко моется и не впитывает запахи. При рекомендованных размерах коптилки и реек размер решётки составляет 80х50 см.
  10. Если нет готовой ёмкости для поддона, то он изготавливается из листового металла. Для этого берётся прямоугольный кусок металла 50х80 см, в нем вырезаются уголки 5х5 см, края загибаются и места стыка завариваются электросваркой. Заготовку можно вырезать из бака старой советской стиральной машинки.

После сборки устройство ставится на место эксплуатации.

Деревянная коптильня (схема)Деревянная коптильня (схема)

Схема деревянной коптильни

Изготовление двухскатной крыши

Такая коптильня выглядит красивее, но сложнее в сборке, чем с односкатной крышей:

  1. все вертикальные стойки берутся одинаковой длины;
  2. над передней и задней стенками из брусков собираются два равносторонних треугольника;
  3. вершины треугольников соединяются бруском;
  4. при монтаже крыши из металлического листа он сгибается посередине под углом 60-90°.
Чертеж двухскатной крышиЧертеж двухскатной крыши

Схема двухскатной крыши

Деревянная коптильня холодного копчения

Самое распространённое применение таких сооружений — это использование в качестве коптилен холодного копчения. Для этого к деревянному ящику необходимо подключить на высоте 20-50 см от дна внешний дымогенератор или установить коптилку с отверстием в дне над дымоходом, выкопанным в земле.

Фото деревянной коптильниФото деревянной коптильни

Деревянная коптильня холодного копчения

Деревянная коптильня холодного копчения с дымогенератором в земле

Один из вариантов устройства дымогенератора для холодного копчения — построить его на склоне холма или оврага:

  1. на склоне ниже коптильной камеры на расстоянии 3-5 метров копается яма 50х50х50 см;
  2. от ямы к месту установки аппарата прокладывается канава 15х15 см;
  3. канава накрывается шифером, досками, листовым металлом или другим подручным материалом, оставляя незакрытым верхний конец на расстоянии 15 см;
  4. над выходным отверстием из кирпича или отрезка трубы большого диаметра устанавливается дымоход, достающий до дна коптильни;
  5. в днище деревянного ящика прорезается отверстие 20х20 см;
  6. коптильня устанавливается на земле отверстием над верхним концом канавки;
  7. в коптилку загружаются продукты;
  8. в яме разводится небольшой костёр из лиственных пород древесины или засыпаются угли от сгоревших дров;
  9. костёр прикрывается листом металла;
  10. дым проходит по канаве, остывает и поступает в коптильную камеру.

Совет! Для усиления дымовыделения в костёр добавляются влажные опилки.

Деревянная коптильня холодного копчения с дымогенератором в земле (схема)Деревянная коптильня холодного копчения с дымогенератором в земле (схема)

Схема деревянной коптильни холодного копчения с дымогенератором в земле

Коптильня горячего копчения из дерева

Деревянная коптильная камера имеет особенности, связанные с качествами этого материала. Нагрев щепы в таких аппаратах производится электроплиткой или углями от разведённого рядом костра, а дерево, особенно высушенное в процессе эксплуатации, хорошо горит.

Поэтому чертеж коптильни горячего копчения из дерева должен включать в себя меры пожарной безопасности и защиты корпуса от возгорания:

  • при постройке с использованием электроплитки она устанавливается так, чтобы она не касалась деревянных деталей;
  • ёмкость с углями ставится на несгораемую подставку, например из кирпичей.

Информация! Допускается изготовление деревянного корпуса без дна и установка его прямо на землю.

Коптильня горячего копчения из дерева (схема)Коптильня горячего копчения из дерева (схема)

Схема коптильни горячего копчения из дерева

Фотогалерея копченостей

Деревянная и мяса при её изготовлении своими руками принесёт удовольствие при её постройке и позволит приготовить вкусные закуски после окончания строительства.

Деревянная коптильня холодного и горячего копчения своими руками, дымовой шкаф из дерева, материалы для изготовления: брус, фанера

Деревянная коптильня – полезная в хозяйстве вещь, которая поможет разнообразить рацион вкусной пищей.

Сделать такое устройство несложно.

Под деревянной коптильней понимают комплекс специализированного оборудования и деревянную камеру, которая будет наполняться дымом.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Преимущества и недостатки коптилен холодного и горячего копчения из дерева

У коптилен из дерева много плюсов. Эти конструкции сделаны из легко поддающегося обработке материала, поэтому корпус дымовой камеры может быть любых форм и размеров. Его можно украсить резьбой, затонировать пропитками.

Фото 1. Деревянная коптильня горячего копчения во время приготовления пищи. Оборудована выдвижными рейками, на которые можно подвешать продукты.

Еще одно преимущество конструкций — доступность и широкий выбор материалов для изготовления. В процессе работы понадобятся инструменты, которые имеются в каждом доме: молоток, шуруповерт, ножовка, отвертки.

В отличие от коптилен из металла, приспособления из дерева можно утеплить. Это обеспечит стабильную температуру внутри дымовой камеры. В качестве теплоизолятора выбирают материалы, которые при нагреве не выделяют вредных веществ. Это эковата, минвата, опилки и стружка, войлок, керамзит, хвоя.

Стандартная схема деревянной коптильни с дымовым шкафом

Стандартная деревянная коптильня холодного копчения состоит из следующих элементов:

  • дымовая камера (шкаф) 90х60х120 см;
  • металлический поддон 55х85 см;
  • 2 решетки из дерева или металла

Коптильня из дерева своими руками: пошаговая иснтрукция

Самодельная коптильня из дерева представляет собой сооружение-камеру, в которую подводится дым для приготовления мяса, рыбы, птицы. Чтобы результат строительства был удобным в эксплуатации, надежным и соответствовал технологическим условиям обработки продуктов, важно правильно выбрать проект и исходные материалы.

Плюсы и минусы коптильни из дерева

Древесина легко поддается обработке, благодаря чему сборка конструкции по силам даже неопытным домовладельцам. К корпусу дымовой камеры нет жестких требований относительно его размеров и формы, при желании поверхность можно декорировать резьбой, затонировать внешнюю часть с помощью безопасных пропиток.

Весомое преимущество возведения своими руками сооружений для холодного и горячего копчения – широкий выбор базовых материалов, их доступная стоимость. Работу можно организовать с применением стандартных инструментов: шуруповерта, отвертки, молотка, ножовки. Конструкцию впоследствии можно утеплить, чтобы свести к минимуму потери тепла, здесь подойдут минвата и эковата, войлок, хвоя, опилки, керамзит, стружка.

Недостаток строения – чувствительность к высокой влажности, атмосферным проявлениям, перепадам температур. Необходимо тщательно соблюдать меры безопасности, халатное отношение к эксплуатации может стать причиной возгорания.

Особенности выбора проекта

В первую очередь нужно определиться с приоритетным способом копчения:

  • горячий процесс ускоряет готовность продукции, деликатесы ощутимо пахнут костром, температура дыма здесь составляет 43-45°С;
  • холодное копчение подразумевает длительный процесс, но такие продукты можно дольше хранить, у них проявляется более изысканный вкус. В этом случае дым нагревается до 19-25°С;
  • выпекание в дыму – это обработка продуктов при температуре 80-100°С.

Коптильня может быть переносной и стационарной, второе решение будет более надежным и легким в эксплуатации, оно рассчитано на длительное и интенсивное использование. Компактное строение можно разместить на приусадебном участке, в гараже или сарае, хотя по нормам безопасности лучше его использовать под открытым небом.

В проект стандартных домиков для холодного копчения входят следующие компоненты:

  • дымовой шкаф – удобнее всего вариант с параметрами 90х60х120 см;
  • две деревянные либо металлические решетки, точно помещающиеся в рабочую камеру, и поддон из листовой стали для сборки жира;
  • деревянные ножки;
  • дымоотвод – он может быть выполнен из металлической либо пластиковой трубы с диаметром 5 см;
  • подводящий дымоход – его сечение должно быть не менее 10 см, оптимальная длина – 3 м, желательно использовать металлические либо керамические вариации, пластик при нагревании будет выделять опасные соединения;
  • кирпичная либо металлическая топка, которую размещают на отдалении 3 м от дымовой камеры;
  • кровельные материалы, из которых обустраивается крыша – профлист, рубероид, шифер, металлочерепица.
Коптильня из дереваКак выглядит коптильня из дерева

На предусмотренных в корпусе решетках размещают продукты, устойчивость конструкции в целом обеспечивается благодаря ножкам. Чтобы отслеживать температурный режим внутри сооружения, на стену нужно повесить термометр. Топку и камеру объединяют с помощью трубы-дымохода, крышу оснащают дымоотводом, последний прикрывают куском шифера. Если предусмотреть на отводе вращающуюся заслонку, появится возможность для регулировки силы тяги.

При составлении проекта необходимо указать на чертеже план размещения сооружения на участке, особенности конструктивных элементов с размерами. В первую очередь нужно выбрать желаемые габариты камеры, при этом удобнее, если ее высота не превышает 120 см.

Крыша может быть односкатной и двускатной, плоской, трапециевидной. Проще всего изготовить кровлю плоской формы, немногим сложнее окажется односкатная вариация, имеющая относительно грунта угол в пределах 5-20°. Отводную трубу можно вмонтировать с любой стороны крыши – хоть слева, хоть справа.

Входное отверстие, в которое вставляется труба дымохода, предусматривается либо в днище камеры, либо в нижнем сегменте стенки. Выбор наиболее удачного варианта зависит от того, каким способом топка подключается к коптильне. Если решено прокладывать трубу с заглублением в грунт, входное отверстие должно быть в днище.

Рекомендуемые сорта древесины для коптильни

Для возведения домика подходят лишь те породы, которые отличаются крайне малым содержанием смолы:

  • кедр,
  • ольха,
  • береза,
  • дуб,
  • липа,
  • осина.
Коптильня из дереваДля коптильни из дерева подходит кедр

При выборе материалов необходимо заострить внимание на размере и количестве сучков, так как при нагревании они будут выпадать, что нарушит целостность камеры.

Обычно находят применения следующие формовки древесины:

  • оструганные доски;
  • бруски разного сечения;
  • фанера толщиной не менее 8 мм;
  • вагонка;
  • блок-хаус.

Запрещается использование слоистых плит, насыщенных клеевыми составами – ДСП, ОСБ, МДФ. В условиях нагревания они будут выделять токсичные вещества, опасные для здоровья. Влага и высокая температуры вызовут расслоение полотен.

Древесина нуждается в предварительно пропитке антисептиком, подойдут такие составы, как Пирилакс, Пинотекс, Сенеж Экобио. Для ускорения работ необходимо вооружиться шуруповертом и электролобзиком, также понадобятся рулетка, строительный уровень.

Этапы сборки и обустройства коптильни своими руками

Новичкам легче всего будет смастерить деревянную коптильню, габариты камеры которой составляют 90х60х120 см. Так как процесс приготовления длительный и сопровождается обильным выделением дыма, нужно разместить сооружение так, чтобы хозяева и соседи не испытывали дискомфорта, то есть в отдалении от жилых строений и мест отдыха.

Фундамент не понадобится, если почва устойчивая с глубоким залеганием подземных вод, но в случае с преобладанием влажных и сыпучих грунтов придется позаботиться о подготовке базы. Выкапывают яму по размерам камеры на глубину до 40 см, выполняют щебеночную подушку, сверху укладывают бетонные блоки. Обязательные манипуляции – обвязка проволокой и заливка цементного раствора. Изоляционный материал поможет защитить фундамент коптильни от влаги.

Теплый дым стремится вверх, поэтому при проектировании конструкции нужно учитывать рельеф участка. Если расположить топку чуть ниже по склону, из трубы образуется эффективный дымоход.

Выполнение основания

В качестве базы для каркаса используются 4 отрезка бруса длиной 1,5 м сечением 5х5 см, они образуют вертикальные стойки камеры. Длина брусьев определяется на основе следующего подсчета: 30 см закладываются на ножки, 120 см – это непосредственно полезная высота сооружения.

Коптильня из дереваКоптильня из дерева своими руками

Вертикальные стойки дополняются горизонтальными перекладинами из тех же брусьев, нужно 4 отрезка по 60 см и 4 куска по 90 см. Горизонтальные и вертикальные компоненты объединяются посредством саморезов и металлических уголков.

Закладка корпуса

Каркас обшивают с внутренней стороны основным материалом. Фанеру, доски, вагонку фиксируют на основании с помощью саморезов либо гвоздей. Так как сечение брусьев каркаса составляет 5х5 см, между двумя слоями обшивки (внутренней и внешней) образуется свободная полость шириной 5 см. В нее закладывается утеплитель, лучше отдать предпочтение минераловатным плитам. Сыпучие теплоизоляционные материалы, например, опилки или хвою, помещают в полость уже после формирования внешней облицовки.

Важно предотвратить распространение частиц утеплителя, волокон, чтобы они не попадали на продукты питания. Поэтому на внутреннюю обшивку с той стороны, где будет находиться изоляционный материал, прикрепляют пищевую фольгу, тщательно соединяя стыки.

Завершающий шаг для формирования корпуса коптильни – установка внешней облицовки поверх плитного утеплителя.

Создание крыши

В зависимости от того, какой проект лег в основу, собирают двускатную или односкатную крышу, допустимо плоское решение. Необходимо оставить отверстие, через которое будет проходить дымоотводящая труба (в верхней части стены корпуса). После установки трубы нужно тщательно изолировать щели термостойким герметиком, паклей, монтажной пеной.

На внешнюю поверхность крыши укладывают кровельный материал, для этого нужно предварительно собрать обрешетку. Здесь подойдут брусья 3 на 4 см либо 2 на 4 см. Так образуется обязательный вентиляционный зазор, благодаря которому древесина не будет переувлажняться, значит, снизится риск загнивания, появления плесени и грибка.

Решетки и поддон

Для изготовления решеток нужно запастись прочными деревянными рейками, их размеры могут составлять 1х2 или 1х1,5 см. Длина заготовок должна быть равна глубине камеры – 60 см. Рейки сколачивают с шагом не более 3-4 см.

Для сборки жира должен быть предусмотрен металлический поддон, так как за ним легче ухаживать, чем за деревянным (в том числе мыть). Оптимальным материалом для его изготовления станет пищевая нержавеющая сталь: из пластины вырезают с помощью болгарки прямоугольную заготовку с габаритами 55х85 см.

Коптильня из дереваПищевая нержавеющая сталь – отличный вариант для изготовления поддона

По периметру готового прямоугольника оставляют отступ в 1 см, желательно начертить эти линии карандашом. Согласно разметке совершают неглубокие надпилы: для этого нужно установить на болгарку тонкий диск по металлу (не более 1,5 мм). Надпилы помогут согнуть полотно нержавейки так, чтобы образовались бортики. Углы изделия можно стянуть болтами или зафиксировать сваркой.

Из металлических панелей, листов и кирпичей неподалеку от камеры собирают топку, оптимальное расстояние между ними – 3 м. Дымоходную трубу вмуровывают в топку, притом противоположный ее конец соединяют с коптильной камерой. Верхом мастерства будет обустройство под одной крышей корпуса коптильни и небольшого дровяника.

Правила эксплуатации

Деревянное сооружение можно собрать на любом месте участка, но желательно отдалить его от жилых, хозяйственных и санитарных построек. Даже при том условии, что дымовой шкаф отнесен от топки, необходимо следовать мерам пожарной безопасности. Важно контролировать силу пламени и интенсивность тления стружек, следить за температурными показателями внутри дымовой камеры.

Коптильня из дерева и дымогенератор из термоса своими руками

Коптильня для холодного и полугорячего копчения — вещь в хозяйстве нужная и полезная. Существует множество способов построить коптильню холодного копчения своими руками на участке возле дома или в гараже. В данной статье приведена подробная инструкция создания аккуратной и эстетичной коптильни холодного копчения.


Забегая вперед, речь пойдет о такой красоте

Как сделать деревянную камеру для коптильни?

Любая коптильня включает в себя три базовых составляющих:

  • камера для копчения;
  • нагревательный элемент;
  • дымоход.

Деревянная камера для коптильни проста в построении, имеет эстетичный внешний вид, не токсична, а при правильной обработке материалов и аккуратной сборке прослужит долгие годы. Для построения своими руками камеры с параметрами 1х1 метр понадобятся следующие материалы:

  • брусочки для каркаса сечением 25х50мм или 50х50мм длиной от 1,3 до 1,5 метров;
  • вагонка либо доски на обшивку сечением 20-25х150мм;
  • тонкие саморезы по дереву, либо гвозди;
  • влагостойкий герметик;
  • материал для крыши — профлист, плоский лист и пр.;
  • петли и дверная ручка;
  • датчик температур.

Необходимо уточнить, что изготавливается коптильня из дерева только лиственных пород. Сначала следует сборка каркаса. Высота камеры с последующим размещением на пьедестале должна составлять 1,3 метра. Если же планируется коптильня холодного копчения с дымогенератором, то высоту оставляют 1,5 метра, 20см из которых добавлены на ножки. Изначально необходимо определиться и со скатом крыши, т.к. при односкатной форме передняя часть камеры должна быть на 20 см выше задней.

Первым делом формируем каркас с помощью таких элементарных заготовок:

Собираем заготовки
Вырисовывается такой каркас

Следующая операция — обшивка дна каркаса доской для фиксации формы конструкции.

Далее, если крыша будет двухскатная, из брусочков выпиливают направляющие в виде равнобедренных треугольников с медианой к основанию. Верхушки треугольников соединяют друг с другом бруском. Теперь следует определиться с местоположением дверного проема и оформить его, набив доски длиной по 20-25 см сверху и снизу.

Собираем рамку под дверь
Двускатный вариант крыши

Оформление крыши зависит от формы:

  • односкатная — доски длиной 1,3-1,4 метра сбивают вплотную друг к другу;
  • двухскатная — на верхние бруски каркаса боковин закрепляют дополнительные брусочки для поддержания будущей крыши, доски длиной 0,8-0,9 метра прибивают одним концом к коньку, другим к брусочку боковины.

Следующий шаг — обустройство креплений с пазами для размещения продуктов. Сделать их можно своими руками из доски длиной 90 см. Сначала ее расчерчивают пополам вдоль, затем с промежутком в 10 см просверливают при помощи перьевого сверла отверстия с диаметром 3-4 см. Полученное изделие распиливают по линии и получают полочки, которые в два ряда монтируют на боковины камеры.

Далее все стороны камеры и торцы крыши обивают досками вплотную друг к другу.

Поверх досок коптилка покрывается вагонкой для повышения теплоизоляции. На крышу настилают профлист или алюминиевый лист по размеру, затем выпиливают оконце 15х15 см и оформляют грибок для выхода дыма.

Накрываем крышу листом нержавейки

Дверь тоже делают своими руками. Из брусочков собирают каркас, обивают его доской и вагонкой, либо просто набивают доски и вагонку на два параллельных бруска, прикрепляют ручку и петли, навешивают на косяк. Все швы и стыки заделывают влагостойким герметиком, сверху коптильню покрывают мастикой и лаком. Последний штрих — просверливание отверстия для датчика температуры и его установка. На 50% коптильня из дерева готова.

Еще один способ изготовления коптильного шкафа описан здесь!

Виды коптилен с деревянной камерой

Остальная конструкция напрямую зависит от источника дыма. Можно использовать дым от костра, поступающий в камеру через дымоход. В этом случае коптилка оснащается топкой, в которой будут гореть крупные древесные поленья. Второй вариант предусматривает подачу дыма в камеру из дымогенератора.

Сначала рассмотрим инструкцию по созданию своими руками коптильни с топкой. Процесс обустройства в данном случае начинается с выбора места расположения. Следует помнить, что в процессе работы коптильня выделяет очень много дыма, который не должен мешать хозяевам или соседям.

Если почва в месте строительства сыпучая и подвергается затоплению, то лучше начать с закладки фундамента под коптильню. Для этого выкапывают яму по размеру будущей конструкции и глубиной 30-40 см. Дно засыпают слоем щебня, вдоль стен ямы укладывают бетонные блоки, перевязывают их для крепости арматурой и заливают цементным раствором.

Подготавливаем фундамент

Если почва на участке твердая, грунтовые воды залегают глубоко и отсутствует угроза подтопления, можно обойтись без фундамента. В качестве дымохода подойдет металлическая или керамическая труба, асбестовые и полимерные исключены, т.к. выделяют вредные вещества при нагревании. Предпочтительна длина трубы около 1,5 метров и диаметр около 15 см. Если трубу размещают на фундаменте — ее со всех сторон обкладывают кирпичом, песчаником или цементными блоками, если нет — положение фиксируют блоками, располагаемыми по бокам.

Над одним концом дымохода из цементных блоков сооружают пьедестал для камеры, параметры которого 1х1 метр и высота около 60 см. В случае с фундаментом над одним концом трубы вмуровывают сваренный по размерам камеры железный угольник. В другом конце обустраивают из огнеупорного или керамического кирпича топку и вмуровывают металлическую дверцу.

  1. Изготовление оригинальной стационарной коптильни из дерева описано здесь!
  2. Узнайте как сделать печь-коптильню!

Дымогенератор из термоса

Сделать своими руками коптильню с дымогенератором гораздо проще. В качестве топлива для нее подойдут опилки или щепа. Дымогенератор можно сделать из любого металлического сосуда с плотной крышкой, например термоса с большим объемом или бидона.

Корпусом дымогенератора послужит термос

У термоса снимаем верхнюю каемку и достаем внутреннюю колбу. Корпус больше не нужен.

Самое сложное заключается в том, что необходимо сточить все бортики, чтобы получить вот такую чистую колбу:

Вверху емкости пробивают отверстие, в которое вваривают трубу-дымоход диаметром около 3-5 см. На верхней плоскости трубы, сантиметрах в четырех от сосуда просверливают отверстие для патрубка диаметром около 6 мм, к которому впоследствии подсоединяют шланг от компрессора.

В нижней части сосуда проделывают отверстия для розжига и для ссыпания золы.

Через отверстие внизу буде уходить конденсат в холодную погоду

Работает дымогенератор следующим образом: на дно насыпают и поджигают топливо, в патрубок из компрессора нагнетается воздух, который выгоняет образующийся дым в камеру.

Любое блюдо, будь то мясо, сало, птица или рыба, копченое холодным или полугорячим способом в домашних условиях является поводом для гордости хозяина. Если же копчености приготовила деревянная коптильня, собранная своими руками, то повод для гордости как минимум удваивается!

чертежи и размеры для строительства переносного цеха

Копчение придает продуктам особый вкус и приятный аромат. К тому же такой способ приготовления пищи помогает продлить срок ее годности. Поэтому многие владельцы домов и дач решают, что им просто необходима коптильня холодного копчения.

Своими руками чертежи и размеры такого устройства изготовить нетрудно, но можно воспользоваться опытом любителей копчения, которым они охотно делятся на тематических форумах в Сети.

...

Вконтакте

Facebook

Twitter

Google+

Мой мир

Отличия коптилен холодного и горячего копчения

Продукты копчения, которые продаются в магазинах и на рынках, имеют сомнительное качество. Нередко для приготовления большого количества копченой продукции производители применяют сильные концентраты, которые придают пище приятный вид и запах, однако лишают ее полезных веществ. Чтобы иметь копчености в достаточном количестве и высокого качества приготовления, некоторые хотят смастерить собственную коптильню на дровах. Есть множество способов это сделать.

Внимание! Коптить можно не только мясные, рыбные продукты и сало, но и многие овощи, орехи, фрукты, ягоды и даже сыры. Для каждого типа продукта нужно подбирать индивидуальную температуру и время копчения, а также правильно выбирать дерево для щепы.

Особенности холодного копчения

Перед тем как сделать холодную коптильню своими руками, необходимо узнать разницу между холодным и горячим копчением.

Коптильня холодного копчения отличается тем, что в ней газы дыма прогорают, благодаря чему все вредные элементы оседают в дымоходе. В результате продукт копчения получает обработку приятным дымком при температуре от тридцати до пятидесяти градусов.

Приготовленный по такому принципу продукт может храниться от нескольких недель до нескольких месяцев в зависимости от его вида.

Особенности горячего копчения

Горячее копчение отличается высокой скоростью. На приготовление пищи можно потратить от пятнадцати минут до нескольких часов, в зависимости от вида продукта и его размера. Температура дыма достигает ста градусов, что возможно благодаря использованию преимущественно щепы, а не дров.

Есть также коптилки полугорячего копчения, температура дыма в которых достигает шестидесяти или семидесяти градусов. Обычно такие конструкции небольшие и простые в транспортировке, благодаря чему их удобно брать на пикник или в поход. Существуют различные чертежи коптилен холодного и горячего копчения, некоторые из них описываются далее.

Цены на коптильню холодного копчения

коптильня холодного копчения



Изготовление различных разновидностей коптилен

Любая коптильня для мяса, сделанная своими руками, чертежи которой вы можете найти в Интернете, состоит из следующих элементов:

  • топки;
  • камеры для копчения;
  • дымохода.

Материалы для их изготовления могут быть разнообразными. В зависимости от выбора материала выбирается схема конструкции.

Кирпичная и блочная коптильня

Кирпичное сооружение для копчения отличается надежностью и долговечностью. В этом его преимущество и в то же время недостаток.

Если есть намерение использовать коптильню часто, то однозначно есть смысл ее возводить.

Однако в случае редкого применения печи для копчения мяса она будет просто занимать место на приусадебном участке и вызывать множество вопросов у гостей, не имеющих ни малейшего представления о том, каким целям может служить такое сооружение.

Стены камеры нужно выложить из красных кирпичей, изготовленных из глины, или из огнеупорных блоков. Способ их кладки – «на ребро». Клеевым раствором послужит смесь песка и глины. На дно укладывается крышка от бочки или любой подобный материал (поддон, форма из металла). Лучше всего сооружать коптильню высотой полтора метра.

Прежде чем возводить стены, как и в любом строительстве, необходим фундамент. Для его изготовления понадобится плита из железобетона или сетка из металла, залитая раствором из песка, щебня и бетона. Заливка основания проходит в несколько этапов:

  1. Выкапывание небольшого котлована.
  2. Засыпание дна щебнем и песком для образования подушки.
  3. Трамбовка первого слоя.
  4. Выкладывание сетки или плиты.
  5. Заливание бетонного раствора.

Начинать возведение стен можно только после того, как фундамент полностью застынет.

Что нужно знать, прежде чем начать строить

Строительство коптильни холодного копчения имеет ряд особенностей, с которыми следует ознакомиться, прежде чем начинать работу.

  1. Нельзя халатно относиться к выбору места для строительства, поскольку оно будет постоянным. Если правильно выбрать место, к коптильне можно даже подвести водопровод и канализационную систему, а также соорудить коптильню, которая при надобности может служить в качестве мангала.
  2. Перед началом кладки кирпича хорошо бы продумать и даже начертить схему возведения каждого ряда стен.
  3. Песчано-глиняный раствор можно замешивать собственноручно. Однако проще будет делать это с помощью бетономешалки.
  4. При заливке фундамента лучше соблюдать все правила, например, использовать деревянную опалубку и подушку из бетона.
  5. Если конструкция будет высокой, то фундамент следует заливать в несколько слоев. Заливку каждого очередного слоя необходимо начинать только после полного высыхания предыдущего.
  6. Для того чтобы было проще выполнить разметку, выкладывание первого кирпичного ряда проводится без применения раствора.
  7. Выкладывание блоков необходимо начинать от углов. Для усиления прочности углов следует применить проволоку.
  8. К большой коптильне следует соорудить дверь. Изготовить ее можно из дерева и для повышения огнеупорности покрыть глиной. Во время возведения стен необходимо не забыть оставить дверной проем.

Чертеж коптильни холодного копчения из кирпича.

Внимание! Некоторые дополняют чертежи коптильни холодного копчения отделением для хранения запаса дров и других продуктов горения.

Деревянная коптильня

Дерево является чистым экологически материалом, который не будет отрицательно влиять на копченые продукты. Для постройки коптильни следует выбирать древесину плотного и крепкого вида, но в тоже время не содержащую ядовитых смол. Например, это может быть грушевая, ольховая, яблоневая или дубовая древесина.

Оптимальный размер коптильни холодного копчения из дерева равен 80х45х45 сантиметров. Чертеж домашней коптильни требует для воплощения следующих материалов:

  • Каркасные брусья размером 5х5 сантиметров. Для их изготовления нужно 800 сантиметров бруса.
  • Отшлифованные доски, имеющие ширину 10 сантиметров, а толщину до одного сантиметра. Следует учитывать то, что доски будут выложены в два слоя, чтобы сделать стенки коптильни герметичными и не пропускающими дыма. Первый ряд выкладывается вертикально, а второй – горизонтально.
  • Нужно подготовить также вагонку для крыши камеры.
  • В целях обеспечения водонепроницаемости коптильни можно смонтировать слой кровли, защищающей от влаги и воды. Однако это не обязательный шаг, можно обойтись и брусом.
  • Для удобства пользования нужно подготовить крепление двери и ручку с щеколдой.
  • Для возведения основания понадобятся красные кирпичи.
  • Для того чтобы защитить деревянные стенки камеры от горения, изнутри потребуется защита из жаропрочных силикатных кирпичей.
  • Для выкладывания блоков потребуются цемент и песок.
  • Для крыши нужен слой гидроизоляции и элементы герметизации стыка и трубы.
  • Металлические или керамические огнеупорные трубы, в диаметре равные 8–10 сантиметрам (с длиной 200–250 сантиметров, и 10–12 сантиметрам (длиной 50 сантиметров).
  • Лист из качественного металла, который послужит настилом для топки.

Далее приведена пошаговая инструкция, в ходе выполнения которой чертеж коптильни с размерами превратится в реальное сооружение:

  1. Выбор подходящего места для строительства.
  2. Выкапывание двух котлованов, находящихся примерно в 200 сантиметрах один от другого. Котлован для основания должен находиться на небольшой возвышенности, его глубина должна достигать примерно сорока сантиметров. Другой же следует выкопать ниже и  глубиной около 25 сантиметров.
  3. Между котлованами выкапывается небольшая траншея, в которую позже монтируется труба для дыма.
  4. Котлован для топки хорошо утрамбовывается. Затем в него помещается песок (до высоты около шести сантиметров) и щебень. После этого туда нужно залить смесь цемента и гравия, который закрепит первый и второй слои. Когда бетон высохнет, на него монтируется сетка для армирования. Затем нужно залить цементно-песчаную смесь до высоты около четырех сантиметров.
  5. Необходимо утрамбовать поверхность дна траншеи. Туда монтируется труба, диаметр которой меньше. Ее конец должен заканчиваться раньше, чем траншея, примерно на восемнадцать сантиметров.
  6. После этого один край трубы замазывается бетоном, и сверху монтируется труба пошире. Она должна заходить на узкую трубу примерно на десять сантиметров. Благодаря этому шагу дым будет лучшим образом остывать.
  7. Широкая часть трубы выходит в топочную часть коптильни (примерно на пятнадцать сантиметров). По оба края трубы нужно поставить два кирпичных блока. С них начинается строительство топочной камеры. Толщина стен должна быть равной половине кирпичного блока.
  8. Трубу нужно перекрыть досками на время, и залить котлован, в котором она находится, раствором бетона.
  9. Когда два ряда стены топочной камеры готовы, можно готовить топочную дверь (подойдет и маленькая, размером 30х19 сантиметров). Однако лучше начинать это делать с первого ряда.
  10. Поверх двух временных кирпичей устанавливается плита из огнеупорной керамики или металла.
  11. После возведения стен топочной части можно оставить ее для высыхания и перейти к сооружению коптильной зоны. Выкладывание фундамента проводится кирпичными блоками. На один ряд будет затрачено шесть блоков, расстояние между которыми составляет один сантиметр, и общий периметр ряда будет равен пятидесяти сантиметрам. Чтобы стены получились ровными, нужно применять уровень.
  12. Высота цоколя равна примерно девяти рядам кирпича, большая половина которых будут над поверхностью почвы (примерно пять рядов). Замуровывая трубу, входящую в коптильную камеру, необходимо качественно закрыть все отверстия и зазоры вокруг нее, чтобы перекрыть доступ влаге и грунтовой сырости.
  13. Заливая бетоном траншею с дымоходной трубой, необходимо оставить около семи сантиметров для верхнего слоя почвы.
  14. Когда раствор высыхает, все отверстия и зазоры, которые остались возле стен, заполняются глиной или почвой и плотно трамбуются.
  15. Следующий шаг – проверка проходимости дыма. В отдел для топки укладывается хворост, бумага и поджигается. Если в коптильный отдел дым попадает без проблем, можно окончательно закрывать почвой и трамбовать траншею с трубой.
  16. Брус нарезается на четыре части по восемьдесят сантиметров каждая, а также восемь частей по 35 сантиметров каждая, три части по 55 сантиметров, и две части по двадцать сантиметров. Монтаж проводится с гвоздями или саморезами для дерева (семь сантиметров).
  17. Сначала нужно выполнить переднюю и заднюю часть каркасного сооружения. Доски (35 см) монтируются с краю, находясь между брусками в 80 сантиметров. Таким образом, образуются две рамы равного размера, соединенные внизу.
  18. Каркас монтируется в вертикальном положении и закрепляется с помощью доски, размер которой 55 сантиметров. Брусья выходят за пределы каркаса примерно на пять сантиметром. Эти выступы позже будут основой для монтажа кровли.
  19. В верхних передней и задней рамах определяется середина. На ней прикрепляется двадцатисантиметровый брус (направляясь вниз). Поверх них монтируется третий отрезок доски, также выступающий по обе стороны на пять сантиметров.
  20. Посередине конькового бруса прибивается доска (это нужно сделать по обоим скатам). Готовый каркас нужно покрыть ровными досками, которые будут последним слоем крыши.
  21. Затем деревянными досками обшиваются стены постройки.
  22. Дверной проем должен быть крупнее самой двери на половину сантиметра по всему периметру, чтобы обеспечить свободное открытие в любую погоду и после возможной деформации дерева из-за мороза или влаги.
  23. Пока одна боковая стенка не прошита доской, через нее монтируются перекладины для копчения. Когда они готовы, можно завершать обшивку стен.
  24. Согласно оставленному дверному проему изготавливается и прикрепляется дверь.
  25. Для повышения качества и долговечности коптильню лучше покрыть слоем, защищающим дерево от влаги.

Чертеж коптильни холодного копчения из дерева.

Некоторые также практикуют строительство места для хранения дров возле коптильни, например, отведя от кровли небольшой навес. По этому же принципу можно создать чертеж коптилки из металла с размерами.

Варианты коптильни холодного копчения из бочки

Схема коптильни холодного копчения из бочки проста. Бочка должна вмещать от ста до двухсот литров. С чистой емкости нужно срезать крышку. На дне изготавливается дырка для дымохода. Из крышки можно сделать емкость для жира. Его размер необходимо сделать не меньшим, чем диаметр бочки.

Нужна также одна (или больше) решетка для выкладывания продуктов копчения. Выполнить ее можно из ветвей ивы или из проволоки. Еще один вариант – установить вверху бочки арматуру, на которой будет на крючках висеть мясо. В случае использования нескольких решеток между ними нужно оставлять около пятнадцати сантиметров.

Поддон монтируется с помощью арматурных прутьев. На нем нужна петля для простоты изъятия и очистки. Крышку для бочки можно изготовить из деревянных досок. В ней оставляется несколько небольших отверстий, через которые будет выходить лишняя влага.

Коптильня, изготовленная из старого холодильника

Из старого холодильника получится отличная коптильня для холодного копчения рыбы своими руками. Чертежи ее просты. Весь каркас уже готов, а продукты копчения будут выкладываться на решетках. Остается только оборудовать дно холодильника как камеру топки и изготовить дымоход. Использовать старый холодильник можно и для копчения любых других продуктов.

Переносные мини-коптильни полугорячего копчения

Из ведра или металлического ящика может быть изготовлена переносная коптильня своими руками. Чертежи ее также элементарны: в емкость просто нужно установить решетку для продуктов, а на дно насыпать ольховую стружку. Конструкция ставиться над раскаленными углями на время от получаса до пары часов (в зависимости от того, что внутри).

Можно сделать ящик для холодного копчения своими руками. Чертежи будут включать в себя пять листов металла, которые нужно сварить, и крышку для них.

Чертеж коптильни холодного копчения из металлического ящика.

Схема классической коптильни изнутри

Классическая коптильня изготавливается по схеме, по которой строится упомянутая выше деревянная коптильня. Сооружается два помещения – одно для разжигания огня, а другое для копчения продуктов. Между ними проводится дымоходная труба.

Для изготовления классической коптильни можно использовать дерево, кирпич, металл и другие огнеупорные материалы.

Дрова и щепа: как правильно выбрать

Как для изготовления, так и для самого процесса копчения не следует применять дерево смолистых пород наподобие сосны или ели, а также дегтярные деревья типа клена или березы. Лучше отдать предпочтение вишне, ольхе, яблоне или дубу. Тогда копченые продукты будут качественными, не содержащими вредных веществ и приятными на вкус.

Копчение продуктов своими руками – увлекательный и несложный процесс, результат которого порадует ваших домочадцев и друзей. Поэтому есть смысл выбрать подходящий тип коптильни и приступить к ее изготовлению.

Видео по теме: коптильня из бочки своими руками
