Коллекторная система отопления частного дома — преимущества лучевой разводки отопления: инструкции по установке, схемы

Существуют несколько различных вариантов разводки отопительных трубопроводов в частных домах. Коллекторная система отопления (лучевая – другое название данной схемы) является наиболее эффективной из всех существующих.

Устройство коллекторной системы

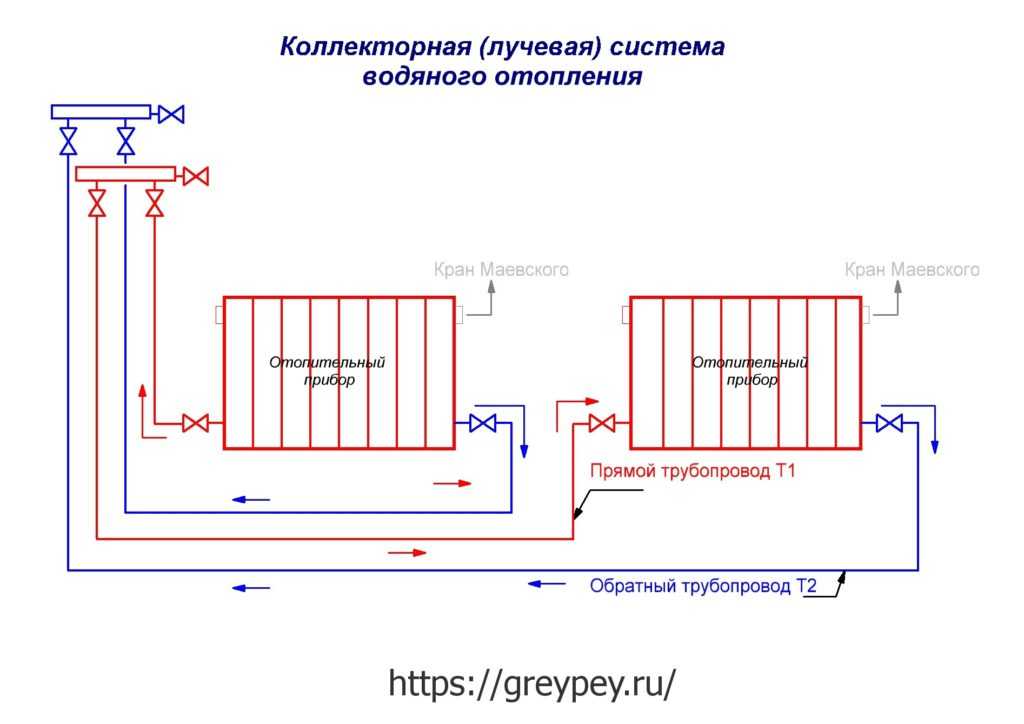

Лучевая разводка системы отопления предполагает соединение каждого радиатора с коллектором двумя магистралями — подающей и обратной. Коллектор включает в себя две гребенки. Они обычно сделаны из латуни или нержавеющей стали. К одной из них подсоединены подающие трубы (они предназначены для подвода теплоносителя к отопительным приборам), к другой — обратные (с их помощью остывшая жидкость отводится к котлу).

Кроме того, в коллекторе лучевой системы устанавливаются запорно-регулирующая арматура, балансировочный вентиль (клапан), могут быть смонтированы клапаны для слива воды и выпуска воздуха.

Коллекторная система отопления работает по следующему принципу. Жидкий теплоноситель, нагретый котлом до необходимой температуры, попадает в подающую гребенку. От нее он поступает в отопительные приборы — радиаторы, водяные конвекторы, «теплые полы». В них теплоноситель несколько охлаждается, по обратным магистралям возвращается в коллектор, а из него — к котлу.

Преимущества и недостатки коллекторной системы отопления

Вследствие своих достоинств схема коллекторной разводки отопления активно применяется на многих Объектах, особенно в загородных коттеджах.

Основные преимущества следующие:

• Лучевая система позволяет быстро и равномерно разогреть все тепловые приборы, так как к каждому из них подводится отдельная подающая магистраль
• Между коллектором и отопительными приборами отсутствуют стыки труб, что положительно влияет на надежность системы отопления
• Возможность регулирования температуры (при необходимости — отключения) каждого отопительного прибора лучевой системы отопления независимо от остальных
• Возможность установки дополнительного радиатора или конвектора (если имеются свободные патрубки) без демонтажа существующей лучевой разводки
• Вследствие того, что каждая из труб лучевой отопительной разводке от коллектора подводится только к одному отопительному прибору, можно применять магистрали меньших диаметров
• Удобство эксплуатации и обслуживания коллекторной разводки

Недостатки:

• Основной недостаток коллекторной разводки — высокая стоимость ее реализации. Она объясняется стоимостью материалов, которых используется больше, чем при других видах разводки. Например, тройниковая система отопления не включает в себя коллекторы и протяженность труб при ее использовании значительно меньше
• Необходимость организации места для установки коллектора — ниши или специального шкафа

Составление схемы разводки

Перед тем, как приступить к монтажу, необходимо определиться со схемой лучевой разводки. Нужно рассчитать число отопительных контуров, в каждом из которых имеется один прибор. Количество патрубков подающей гребенки должно быть не меньше этого числа.

В случае, когда в доме несколько этажей, коллекторно-лучевая система отопления позволит реализовать возможность раздельного управления отопительными контурами каждого этажа, независимо друг от друга. При необходимости может быть отключена отопительная сеть всего этажа или нескольких нагревательных приборов.

При выборе коллектора лучевой отопительной разводки, помимо количества радиаторов, следует учитывать, предельное давление в системе, пропускную способность узла, потенциальную возможность подсоединения дополнительных контуров.

Выбор комплектующих

Коллекторная система состоит из нескольких компонентов. Основными из них являются:

Коллектор

Существуют варианты с ротаметрами (расходомерами) и без них. Ротаметр служит для оптимального и сбалансированного распределения теплоносителя по контурам. Эти приборы особенно часто применяются, если система водяного отопления включает в себя «теплые полы». Именно для них наиболее важна балансировка рабочей жидкости.

В гребенках с расходомерами вместо обычных вентилей имеются поплавковые датчики. При циркуляции теплоносителя датчик перемещается по шкале. Это позволяет видеть текущий расход жидкости в каждом из контуров лучевого отопления. На некоторых моделях имеется возможность установки электроприводов. Это дает возможность дистанционно регулировать температуру теплоносителя с помощью термостата.

Коллекторные шкафы

Коллекторные шкафы для лучевой системы отопления состоят из металлического корпуса, крепежных элементов и дверцы. Эти устройства бывают двух типов — встраиваемые и наружные.

Встраиваемые шкафы коллекторной разводки отопления устанавливаются в нише стены или прячутся под облицовку из вагонки или гипсокартона. Их главное преимущество — возможность скрытой установки, которая не портит интерьер помещения. В ряде случаев боковые стенки встраиваемых шкафов не окрашиваются.

Наружные шкафы коллекторного отопления закрепляются на стеновой поверхности, ниша для них не делается. Наружные варианты легче устанавливать, однако имеется недостаток — нарушается эстетика помещения.

Отопительные приборы

Чаще всего применяются радиаторы. Лучевая разводка отопления предполагает прокладку труб под полом. Поэтому для нее оптимально использовать радиаторы с нижним подключением.

Применение конвекторов в коллекторной отопительной разводке оправдано в случаях наличия на Объекте низких окон (невозможность использования радиаторов). Также конвекторы ставятся перед стеклянными дверями.

Отопительные магистрали

Система отопления рассматриваемого типа монтируются с использованием труб из металлопласта или сшитого полиэтилена.

Предпочтительнее второй вариант.

Основные достоинства сшитого полипропилена:

1. Маленький удельный вес (поэтому трубы из него легче транспортировать и монтировать)
2. Ударостойкость
3. «Память формы»
4. Способность выдерживать высокие температуру и давление
5. Герметичность и повышенная надежность соединений
6. Длительный (до 50 лет) срок службы
7. Устойчивость к воздействию УФ-лучей

Другие комплектующие

Кроме того, данная система отопления может включать в себя температурные датчики, автоматические воздуховыпускные клапаны, смесители и электронные клапаны, призванные поддерживать требуемый температурный режим, счетчики тепла.

Чтобы обеспечить надежность коллекторной системы рекомендуется использовать комплектующие известных и проверенных производителей.

Особенности монтажа

Коллекторная разводка отопления имеет несколько нюансов, которые необходимо учитывать при монтаже. Главные из них следующие:

• Прокладка труб системы водяного отопления осуществляется только скрытым способом, в стяжке пола. Это предъявляет повышенные требования к их характеристикам
• Для функционирования лучевой системы необходимо установить циркуляционный насос и расширительный бак, так как она предусматривает наличие большого количества труб и имеет высокое гидравлическое сопротивление. Расширительный бак системы отопления  размещается перед циркуляционным насосом на обратном трубопроводе. Это позволяет обезопасить систему от турбулентности циркулирующей рабочей жидкости. Циркуляционный насос располагается на входе в обратную магистраль. Если предусмотрено наличие нескольких автономных друг от друга контуров, каждый из них должен быть оснащен циркуляционным насосом
• Коллектор для лучевой разводки рекомендуется монтировать в помещениях с невысокой влажностью. Как правило, эти устройства устанавливаются в прихожей, гардеробе или кладовой комнате
• Если трубы системы отопления прокладываются сквозь стену, во избежание их повреждения в отверстие стены устанавливается металлическая гильза

При грамотно выполненном проекте и качественном монтаже лучевая разводка системы отопления гарантирует надежность и длительный срок службы.

Минимальное число стыков практически исключает вероятность протечек. А возможность настраивать температурный режим каждого контура позволяет достичь максимального комфорта в отапливаемых помещениях.

Читайте другие статьи по данной тематике

Отопление частного дома тепловым насосом — плюсы и минусы	Автономное отопление частного дома
Как сделать отопление частного дома	Отопление дома сжиженным газом
Система отопления частного дома теплым плинтусом	Разводка отопления двухэтажного дома
Отопление частного дома из полипропилена своими руками	Отопление частного дома электричеством
Система отопления частного дома с естественной циркуляцией	Основные правила расположения радиаторов при отоплении частного дома
Комбинированная система отопления частного дома	Как обеспечить отопление своего дома без газа
Схемы разводки отопления от котла в частном доме	Особенности отопления загородного дома электричеством
Водяное отопление в частном доме	Отопление частного дома конвекторами
Лучшее отопление для частного дома	Отопление частного дома из металлопластиковых труб
Расход газа для отопления частного дома – расчет потребления	Отопление частного дома теплым полом
Монтаж системы отопления: правила и описание	Как сэкономить на отоплении загородного дома
Отопление частного дома с принудительной циркуляцией	Варианты отопления каркасного дома
Проект отопления частного дома	О схемах отопления частного дома с газовым котлом
Отопление дома – самый экономичный способ	Схема отопления двухэтажного дома
Тепловая трасса — предназначение, классификация, случаи использования	Инфракрасное отопление домов
Система отопления дачи	Отопление и водоснабжение загородного дома: описание технологии монтажа
Монтаж системы отопления в частном доме	Как выполняется опрессовка отопительной системы

Услуги по данной тематике

Проектирование отопления	Твердотопливное отопление под ключ
Газовое отопление под ключ	Отопление под ключ
Отопление в деревянном доме под ключ	Водяной теплый пол под ключ
Монтаж водяного теплого пола	Отопление двухэтажного дома
Монтаж отопления в коттедже	Отопление загородного дома: варианты и цены
Монтаж отопления	Монтаж отопления в частном доме
Монтаж инженерных систем водопровода и отопления	Дизельное отопление загородного дома
Автономное отопление под ключ	Воздушное отопление загородного дома
Цены на монтаж отопления в частном доме	Проектирование и монтаж систем отопления
Водяное отопление в частном доме	Электрическое отопление загородного дома: варианты и цены
Отопление в таунхаусе	Проектирование газового отопления
Стоимость проектирования отопления	Калькулятор отопления частного дома
Монтаж водяного теплого пола в частном доме	Цена на монтаж водяного теплого пола
Монтаж водяного теплого пола на деревянный пол

схема, фото, видео, что это такое

Устройство отопительной системы в частных домах – дело не просто. И если подойти к нему со всей серьезностью, то можно создать в доме комфортные температурные условия, не затрачивая при этом много денежных средств на приобретение тепловых ресурсов. Так, чаще всего люди отдают свое предпочтение коллекторным узлам, с помощью которых можно выполнить отопительную обвязку любой сложности и конфигурации. Что такое коллекторная система отопления и как ее собрать собственноручно – в нашей статье.

Коллекторная система отопления имеет массу преимуществ. Она обеспечивает равномерный обогрев помещения, да и к тому же, посредством такого оборудования можно увеличивать или сокращать объем подаваемой тепловой энергии в отдельно взятой комнате. А это, в свою очередь, позволяет сократить расходы на приобретение энергоресурсов. Более того, оснащая коллектор для радиаторного отопления терморегулятором, можно контролировать и регулировать температурные условия, что обеспечивает более качественный и вместе с тем экономный обогрев.

Прежде чем приступать к сборке коллекторной системы отопления частного дома своими руками, нужно ознакомиться со всей необходимой информацией, касаемо комплектации этого блока и особенностей его монтажа.

С этой статьей читают: Коллекторный шкаф для теплого пола

Особенности устройства коллекторов

1. Каждый из отводов гребенки (именно так ее называют строители) оснащается шаровым краном, что позволяет при необходимости отсечь обогревательные приборы без воздействия на общую отопительную систему.
2. Распределительный коллектор отопления, выполненный своими руками, обвязывается одно- или двухконтурной магистралью.
3. Разводка теплового контура от коллекторной установки осуществляется либо в напольной поверхности, либо в стеновом перекрытии, после чего выполняется подключение теплообменников.
4. В том случае, если тепловой контур располагается в бетонной стяжке, то радиаторы должны в обязательном порядке оснащаться кранами Маевского или специальными клапанами для отвода воздуха из системы.

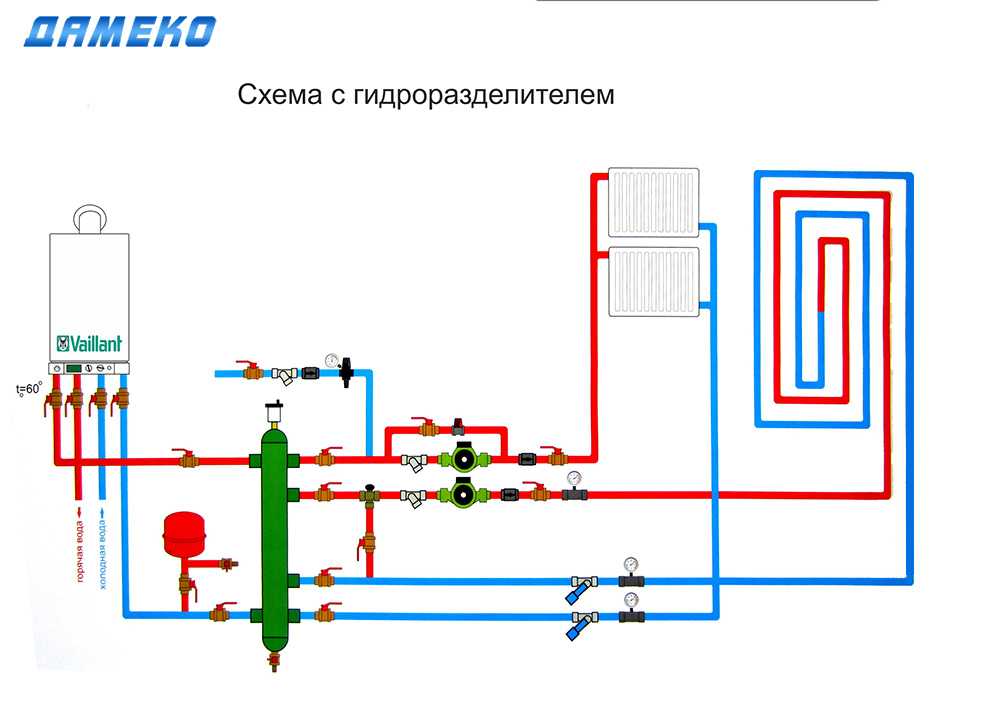

Используя для обвязки газовый или электрический котел можно выполнять как верхнее, так и нижнее подсоединение теплового трубопровода, тогда как для нагревателей, работающих на твердом топливе – только боковое.

ВИДЕО: Монтаж радиаторов коллекторной системы отопления

Типы подключений

Распределительный коллектор отопления, сделанный своими руками, может использовать с несколькими видами обогревательных узлов.

Отопление «теплый пол»

Если подойти к расчету отопительной системы со всей серьезностью, то можно обойтись и без стеновых радиаторов. Как? Просто – проведение тепловой магистрали непосредственно в напольной поверхности. Сами же контуры укладываются по определенным схемам: змейка, улитка и двойная змейка. Несмотря на то, что многие привыкли к централизованному обогреву, такой вариант сможет спокойно стать основным отопление дома, вне зависимости от площади помещений.

С этой статьей читают: Как уложить водяной теплый пол под плитку

Радиаторное отопление

К такому вариант обогрева распределительные блоки подключаются сбоку, снизу, сверху, по диагонали (вход сверху, выход на противоположном конце батареи снизу). В большинстве случаев применяется нижнее подключение. Во-первых, трубопровода не видно, поскольку он спрятан в полу, а во-вторых – по этой же причине осуществляется прогрев не только теплообменников, но и самой напольной поверхности.

Лучевая схема

Некоторые домовладельцы осуществляют разводку теплового контура под плинтусами, что исключает возможность прогрева поверхности пола.

Солнечный обогрев

Новый и не такой распространенный способ создания в доме комфортных температурных условий. Правда, он требует наличия специального оборудования. Но, опять-таки, если грамотно провести расчеты, то можно выполнить устройство системы отопления на солнечной энергии. Да, в качестве основного источника теплоэнергии это способ не годится, а вот в качестве дополнительно – это, пожалуйста.

С этой статьей читают: Солнечный коллектор для отопления дома своими руками



Сборка коллекторного узла

Перед тем, как делать коллектор для отопления своими руками, необходимо определиться какой вид трубопровода будет использоваться для обвязки отопительного контура.

Существует несколько основных видов труб, которые можно использовать для устройства обогрева частных домов, равно как и квартир многоэтажек:

1. Нержавеющие или оцинкованные трубы. Они обладают массой преимуществ по сравнению с другими моделями, но вместе с тем их стоимость крайне высока, поэтому далеко не все домовладельцы могут позволить себе такое дорогое удовольствие.
2. Трубы из сшитого полиэтилена. Самый дешевый вариант и самый не надежный. Безусловно, его можно использовать для обвязки обогревательных узлов, но срок его эксплуатации крайне низкий.
3. Полипропилен. Сравнительно недорогой и очень качественный материал, из которого производятся трубы. А при правильном монтаже срок эксплуатации таких труб достигает полувека.
4. Металлопластик. Более дорогой материал, который также широко используется в качестве элемента обвязки тепловых систем.

Рассмотрим, как сделать коллектор из полипропилена своими руками. Тем более, что на функциональность гребенки тип материала никоим образом не влияет.

Начнем с распределения контуров

Опытные специалисты советуют выводить отдельные магистрали на такие обогревательные устройства:

• установки «теплый пол» с использованием в качестве теплоносителя горячей воды – на каждое помещение по одной отдельной магистрали;
• обогрев комнат, температурные условия в котором отличаются от других помещений, вне зависимости, в какую сторону;
• прогрев отдельно взятого этажа или крыла дома.

Теперь что касается геометрических размеров гребенки, прибор должен быть таким, чтобы он с легкостью размещался в нише стенового перекрытия и одновременно был легким и доступным в регулировке. Наиболее оптимальное расстояние между отводами – 100-150 мм, а между подающими и обратными коллекторными блоками – 200-300 мм. Безусловно,  все зависит исключительно от конкретного случая, и вы можете менять эти размеры. Но помните, вам должно быть удобно пользоваться этим устройством.

Трубопровод для подключения теплообменников делается диаметром ½ дюйма. Для самой же гребенки берется труба на 1-1½ дюйма, которая согласовывается с диаметром патрубков нагревателя.

Переходим к сборке

Чтобы сделать коллектор отопления из полипропилена своими руками понадобится специальное паяльное устройство. Если же в вашем инструментарии такового нет, то его можно взять в специализированном  магазине напрокат.

ВИДЕО: Инструкция по монтажу коллекторов теплого пола и радиаторного отопления

Гребенку изготавливают из обрезков или остатков труб, применяя для ее обвязки фитинги. Для подачи и обратки коллекторной установки используют трубопровод Ø32 мм и тройниковые соединения 32/32/16 мм, которые припаиваются друг другу посредством аппарата.

Один конец трубы оснащается тройником 32/32/32, к нижней части которого крепим сливной кран, а к верхней – клапан для спуска воздуха. Другой конец гребенки оснащается вводным вентилем, к которому подключается труба подачи или обрата, ищущая от нагревательного элемента.

Отводы на 16 мм на подаче оснащаются запорными вентилями, а на обратке – расходомером. Распределительный блок располагается в специальной нише, в которой вставлен коллекторный шкаф для отопления.

Правильно выполненная разводка коллекторного блока обеспечит комфортные температурные условия проживания в вашем доме.

ВИДЕО: Коллекторное отопление

как сделать коллектор для отопления дома

Подорожание традиционных источников энергии побуждает частных домовладельцев искать альтернативные варианты отопления дома и нагрева воды. Согласитесь, финансовая составляющая вопроса сыграет немаловажную роль при выборе системы отопления.

Одним из наиболее перспективных способов энергоснабжения является преобразование солнечного излучения. Для этого используют солнечные батареи. Поняв принцип их устройства и механизм работы, сделать солнечный коллектор для отопления своими руками не составит труда.

Мы расскажем вам о конструктивных особенностях солнечных систем, предложим простую схему сборки и опишем материалы, которые можно использовать. Этапы работы сопровождаются наглядными фотографиями, материал дополнен видеороликами о создании и наладке самодельного коллектора.

Содержание статьи:

• Принцип работы и конструктивные особенности
• Температурная классификация
• Коллектор ручной работы
  • Материалы для поделок
  • Особенности теплоизоляции
  • Радиатор солнечного коллектора
  • Бак-аккумулятор или накопительный бак
  • Этапы сборки солнечного коллектора
  • Проверка перед вводом в эксплуатацию
  • Производительность солнечного коллектора
• Factory App liance Цены
• Выводы и полезное видео по теме

Принцип работы и конструктивные особенности

Современные гелиосистемы — одна из теплогенерирующих. Их используют как вспомогательное отопительное оборудование, перерабатывающее солнечное излучение в энергию, полезную для домовладельцев.

Полностью обеспечить горячей водой и отоплением в холодное время года они способны только в южных регионах. И то, если они занимают достаточно большую площадь и установлены на открытых, не затененных деревьями участках.

Несмотря на большое количество разновидностей, работают они одинаково. Любая представляет собой цепь с последовательным расположением устройств, подающих тепловую энергию и передающих ее потребителю.

Основными рабочими элементами являются солнечные коллекторы. Технология на фотопластинках несколько сложнее, чем на трубчатом коллекторе.

В этой статье мы рассмотрим второй вариант — коллекторную солнечную систему.

Солнечные коллекторы пока служат вспомогательными источниками энергии. Полностью переключать отопление дома на солнечную систему опасно из-за невозможности прогнозировать четкое количество солнечных дней

Коллекторы представляют собой систему труб, соединенных последовательно с выходной и входной магистралью или выложенных в виде катушки. По трубам циркулирует техническая вода, поток воздуха или смесь воды с какой-либо незамерзающей жидкостью.

Физические явления, стимулирующие циркуляцию: испарение, изменение давления и плотности при переходе из одного агрегатного состояния в другое и др.

Принцип действия солнечных коллекторов основан на получении и накоплении солнечной энергии, сообщаемой к теплоноситель (+)

Сбор и накопление солнечной энергии осуществляется поглотителями. Это либо сплошная металлическая пластина с черненой внешней поверхностью, либо система отдельных пластин, прикрепленных к трубкам.

Для изготовления верхней части корпуса, чехла используются материалы с высокой светопропускной способностью. Это может быть оргстекло, аналогичные полимерные материалы, закаленные виды традиционного стекла.

Для того, чтобы исключить потери энергии с тыльной стороны прибора, в коробку помещена теплоизоляция

Надо сказать, что полимерные материалы плохо переносят влияние ультрафиолетовых лучей. Все виды пластика имеют достаточно высокий коэффициент теплового расширения, что часто приводит к разгерметизации корпуса. Поэтому использование таких материалов для изготовления корпуса коллектора должно быть ограничено.

Вода в качестве теплоносителя может использоваться только в системах, предназначенных для подачи дополнительного тепла в осенне-весенний период. Если планируется использовать гелиосистему круглогодично, перед первым охлаждением технологическую воду меняют на смесь ее с антифризом.

В воздушных солнечных системах в качестве теплоносителя используется воздух. Каналы для его движения можно сделать из обычного профилированного листа (+)

Если солнечный коллектор устанавливается для обогрева небольшого здания, не имеющего связи с автономным отоплением коттеджа или с централизованными сетями, простой одно- строится контурная система с нагревательным устройством в начале ее.

Цепочка не включает циркуляционные насосы и отопительные приборы. Схема предельно проста, но работать может только солнечным летом.

При включении коллектора в двухконтурное техническое сооружение все намного сложнее, но значительно увеличивается диапазон дней годных к эксплуатации. Коллектор обрабатывает только один контур. Преимущественная нагрузка возлагается на основной отопительный агрегат, работающий на электричестве или любом виде топлива.

Для изготовления солнечного коллектора можно использовать готовую схему, можно построить собственный опытный образец и проверить его на практике (+)

Несмотря на прямую зависимость производительности солнечных устройств от количества солнечных дней, они пользуются спросом, и спрос на солнечные устройства неуклонно растет. Они популярны среди мастеров, стремящихся направить все виды природной энергии в полезное русло.

Температурная классификация

Существует достаточно большое количество критериев, по которым классифицируются те или иные конструкции гелиосистем. Однако для приборов, которые можно сделать своими руками и использовать для горячего водоснабжения и отопления, наиболее рациональным является разделение по типу теплоносителя.

Итак, системы могут быть жидкостными и воздушными. Чаще применяется первый тип.

Фотогалерея

Фото

Элементарный воздушный коллектор можно сделать из гофротрубы. Еще понадобится фольгированный жесткий утеплитель и фанера или ОСП для корпуса

На дне короб, сколоченный размером примерно 0,9 х 0,9 м , теплоизоляция укладывается фольгой вверх. Затем вся система покрывается черной аэрозольной краской

В торцевых стенках короба вырезаются отверстия для выхода воздухоотводчиков. Трубу можно укладывать с любым количеством витков, потребуется около 10 м

Конструкция должна быть защищена от атмосферной пыли и воды: для изготовления крышки подойдет обычное стекло, поликарбонат, оргстекло или другой подобный материал

Шаг 1: Сборка коллектора из гофротрубы

Шаг 2: Окрашивание солнечной панели в черный цвет

Шаг 3: Установка воздухозаборников

Шаг 4: Изготовление крышки для солнечного устройства

Кроме того, часто используется классификация по температуре, до которой могут нагреваться рабочие узлы коллектора:

1. Низкая температура. Варианты, способные нагревать охлаждающую жидкость до 50ºС. Применяются для подогрева воды в поливных емкостях, в ванных и душевых летом, для повышения комфорта прохладными весенними и осенними вечерами.
2. Среднетемпературный. Обеспечить температуру охлаждающей жидкости 80ºС. Их можно использовать для обогрева помещений. Эти варианты наиболее подходят для обустройства частных домов.
3. Высокая температура. Температура теплоносителя в таких установках может достигать 200-300ºС. Они используются в промышленных масштабах, устанавливаются для обогрева производственных цехов, коммерческих зданий и т. д.

В высокотемпературных солнечных системах используется довольно сложный процесс передачи тепловой энергии. Кроме того, они занимают внушительную площадь, что не по карману большинству любителей нашей загородной жизни.

Процесс изготовления трудоемкий, для реализации требуется специализированное оборудование. Самостоятельно сделать такой вариант солнечной системы практически невозможно.

Сделать высокотемпературные солнечные элементы на фотоэлектрических преобразователях в домашних условиях достаточно сложно

Коллектор своими руками

Изготовление солнечного прибора своими руками – увлекательный процесс, который приносит массу пользы. Благодаря ему можно рационально использовать бесплатную солнечную радиацию, решить ряд важных экономических задач. Разберем специфику создания плоского коллектора, подающего нагретую воду в систему отопления.

Фотогалерея

Фото

Поглощающая панель изготовлена ​​из сотового поликарбоната, покрытого черной краской. Верхний и нижний края панели, т.е. открытые концы каналов листа поликарбоната, вставляются в канализационные трубы, разрезанные по

К краям труб приклеиваются уголки, необходимые для соединения трубопровода. В идеале их лучше сваривать утюгом – сварочным аппаратом для полимерных труб. Продольные срезы труб заполнены клеевым пистолетом

Аккумуляторные трубы из канализационных труб снабжены теплоизоляцией. Перед этим клей по швам и по углам выравнивается либо паяльником, либо строительным феном

Поглощающая панель вместе с приклеенными к ней трубками укладывается на пенопласт или другой жесткий утеплитель. Сверху конструкция перекрывается поликарбонатом, загнутым по краю

Для сборки каркаса приобретается металлический профиль подходящего размера. При расчете ширины учитывается толщина жесткой теплоизоляции

В заготовках для сборки каркаса, вырезанных из профиля по размеру поглощающей панели, вырезаются отверстия для вывода узлов соединения коллектор

Детали каркаса собираются с помощью винтов, предназначенных для работы с этим профилем

Для того, чтобы коллектор был направлен под оптимальным углом к ​​солнцу, изготавливается подставка из бруса или металла

Этап 1: Поглощающая панель самодельного солнечного коллектора

Этап 2: Способ подключения к аккумуляторной трубке

Этап 3: Изоляция для аккумулирующих трубок коллектора

Этап 4: Сборка устройства для использования солнечной энергии

Этап 5 : Металлопрофиль для устройства каркаса

Шаг 6: Отверстия для выхода точек подключения воды

Шаг 7: Соединение элементов каркаса солнечного коллектора

Шаг 8: Изготовление стойки для собранного солнечного коллектора

Материалы для поделок

Самый простой и доступный материал для самостоятельной сборки корпуса солнечного коллектора – деревянный брусок с доской, фанерой, плитами OSB или подобными вариантами. В качестве альтернативы можно использовать стальной или алюминиевый профиль с аналогичными листами. Металлический корпус будет стоить немного дороже.

Материалы должны соответствовать требованиям для наружных конструкций. Срок службы солнечного коллектора варьируется от 20 до 30 лет.

Итак, материалы должны обладать определенным набором эксплуатационных характеристик, которые позволят использовать конструкцию на протяжении всего периода.

Самый недорогой и простой вариант материалов для изготовления корпуса — использование пиломатериалов и древесно-стружечных плит

Если корпус из дерева, то долговечность материала может быть достигнута пропиткой водно-полимерными эмульсиями и покрытие красками и лаками.

Основным принципом, которого следует придерживаться при проектировании и сборке солнечного коллектора, является доступность материалов по цене и возможности приобретения. То есть их можно либо найти в свободной продаже, либо изготовить самостоятельно из подручных средств.

Фотогалерея

Фото

Жесткая труба из ПВХ с фитингами на производстве

Гибкий ресивер солнечной энергии из ПНД

Теплообменник от теплообменника старого холодильника

Согнутая медная труба в солнечном коллекторе

90 002 Нетривиальное использование из алюминиевых банок

Пластиковые бутылки в конструкции коллектора

Лучепритягивающее устройство из пластиковых бутылок темного цвета

Теплоприемник из металлической изогнутой трубы

Нюансы теплоизоляции

Для предотвращения потерь тепловой энергии на дно короба монтируется изоляционный материал. Это может быть пенопласт или минеральная вата. Современная промышленность выпускает достаточно обширный ассортимент теплоизоляционных материалов.

Для утепления коробки можно использовать варианты изоляции из фольги. Таким образом, можно обеспечить как теплоизоляцию, так и отражение солнечного света от поверхности фольги.

Если в качестве изоляционного материала используется жесткая плита из пенополистирола или пенополистирола, для укладки змеевика или системы труб могут быть вырезаны канавки. корпус в зависимости от материала, использованного при изготовлении корпуса.

Теплоизоляция служит для уменьшения потерь тепла через дно корпуса. Изготавливать прибор в металлическом корпусе без теплоизоляции нерационально (+)

Радиатор солнечного коллектора

Является поглощающим элементом. Представляет собой систему труб, в которых нагревается теплоноситель, а детали выполнены чаще всего из листовой меди. Рассмотрены оптимальные материалы для изготовления радиатора.

Домашние умельцы придумали более дешевый вариант — спиральный теплообменник от .

Интересное бюджетное решение – абсорбер солнечной системы из гибкой полимерной трубы. Для подключения к устройствам ввода и вывода используются подходящие фитинги. Выбор подручных средств, из которых можно сделать теплообменник солнечного коллектора, достаточно широк. Это может быть теплообменник старого холодильника, полиэтиленовые водопроводные трубы, стальные панельные радиаторы и т. д.

Важным критерием эффективности является теплопроводность материала, из которого изготовлен теплообменник.

Для самостоятельного изготовления лучше всего подойдет медь. Имеет теплопроводность 394 Вт/м². Для алюминия этот параметр варьируется от 202 до 236 Вт/м².

Медные трубы считаются наиболее оптимальным вариантом изготовления радиатора по теплотехническим характеристикам и долговечности

Однако большая разница в теплопроводности между медными и полипропиленовыми трубами вовсе не означает, что теплообменник с медными трубами будет производить в сотни раз большие объемы горячей воды.

При равных условиях производительность теплообменника из медной трубы будет на 20% эффективнее, чем производительность металлопластиковых вариантов. Так что теплообменники из полимерных труб имеют право на жизнь. Кроме того, такие варианты будут намного дешевле.

Независимо от материала трубы все соединения, как сварные, так и резьбовые, должны быть герметичными. Трубы можно располагать как параллельно друг другу, так и в виде змеевика.

Схема змеевикового типа позволяет уменьшить количество соединений — это снижает вероятность возникновения протечек и обеспечивает более равномерное движение потока теплоносителя.

Верх коробки, в которой находится теплообменник, закрыт стеклом. В качестве альтернативы можно использовать современные материалы, например аналог акрила или монолитный поликарбонат. Полупрозрачный материал может быть не гладким, а гофрированным или матовым.

В классическом варианте коробка с коллектором закрывается закаленным стеклом, оргстеклом, поликарбонатом или подобным материалом. Умельцы приспособились использовать полиэтилен вместо стекла

Эта обработка снижает отражательную способность материала. Кроме того, этот материал должен выдерживать значительные механические нагрузки.

В промышленных конструкциях таких солнечных систем используется специальное солнечное стекло. Такое стекло характеризуется низким содержанием железа, что обеспечивает меньшие потери тепла.

Накопительный бак или авансовый бак

В качестве накопительного бака можно использовать любую емкость объемом от 20 до 40 литров. Подойдет ряд резервуаров несколько меньшего размера, соединенных трубами в последовательную цепочку. Рекомендуется утеплить накопительный бак, так как нагретая на солнце вода в баке без утепления будет быстро терять тепловую энергию.

По сути, теплоноситель в системе солнечного отопления должен циркулировать без аккумулирования, т.к. полученная от него тепловая энергия должна быть израсходована в период поступления. что обеспечивает стабильность давления в системе.

Накопительный бак в гелиосистемах работает как распределитель воды и резервуар, поддерживающий давление (+)

Ступени сборки гелиоустановки

После изготовления коллектора и подготовки всех составляющих конструктивных элементов системы вы можно переходить к непосредственной установке.

Один из вариантов установки змеевика из полипропиленовых труб с фитингами и тройниками поможет быстро собрать солнечный коллектор (+)

Работа начинается с установки камеры опережения, которая, как правило, размещается на наивысшая возможная точка: на чердаке, отдельной башне, эстакаде и т.п.

При монтаже следует учитывать, что после заполнения системы жидким теплоносителем эта часть конструкции будет иметь внушительный вес. Поэтому следует убедиться в надежности перекрытия или усилить его.

После установки бака приступайте к установке коллектора. Этот конструктивный элемент системы расположен с южной стороны. Угол наклона относительно горизонта должен быть от 35 до 45 градусов.

После установки всех элементов их обвязывают трубами, соединяя в единую гидросистему. Герметичность гидравлической системы – важный критерий, от которого зависит эффективная работа солнечного коллектора.

По схеме сборки гелиосистемы для подачи воды в летний душ можно построить конструкцию для подогрева воды для полива или создания комфортных условий прохладными вечерами (+)

Для соединения элементов конструкции в единую гидросистему используются трубы диаметром дюйм-полтора. Меньший диаметр используется для обустройства напорной части системы.

Под напорной частью системы понимается поступление воды в камеру и отвод нагретого теплоносителя в систему отопления и горячего водоснабжения. Остальное монтируется с использованием труб большего диаметра.

Для предотвращения потерь тепловой энергии трубы необходимо тщательно изолировать. Для этой цели можно использовать пенопласт, базальтовую вату или фольгированные варианты современных теплоизоляционных материалов. Накопительный бак и передняя камера также подлежат процедуре прогрева.

Самый простой и доступный вариант теплоизоляции накопительного бака – устройство вокруг него короба из фанеры или досок. Пространство между коробкой и контейнером должно быть заполнено изоляционным материалом. Это может быть шлак, смесь соломы с глиной, сухие опилки и др.

Солнечная система устанавливается так, чтобы солнечные коллекторы располагались на наиболее освещенной стороне дома или участка (+)

Испытание перед вводом в эксплуатацию

После установки всех элементов системы и утепления некоторых конструкций можно приступать к заполнению системы жидким теплоносителем. Первоначальную заправку системы следует производить через штуцер, расположенный в нижней части коллектора.

То есть заполнение осуществляется снизу вверх. Благодаря таким действиям можно избежать возможного образования воздушных пробок.

В камеру попадает вода или другой жидкий хладагент. Процесс заполнения системы заканчивается, когда из дренажного патрубка форкамеры начинает литься вода.

С помощью поплавкового клапана можно отрегулировать оптимальный уровень жидкости в форкамере. После заполнения системы теплоносителем он начинает нагреваться в коллекторе.

Процесс повышения температуры происходит даже в пасмурную погоду. Нагретый теплоноситель начинает подниматься в верхнюю часть накопительного бака. Процесс естественной циркуляции происходит до тех пор, пока температура теплоносителя, поступающего в радиатор, не сравняется с температурой носителя, выходящего из коллектора.

При наличии потока воды в гидросистеме срабатывает поплавковый клапан, расположенный в форкамере. Таким образом, будет поддерживаться постоянный уровень. В этом случае холодная вода, поступающая в систему, будет располагаться в нижней части накопительного бака. Процесс смешивания холодной и горячей воды практически не происходит.

В гидросистеме необходимо предусмотреть установку запорной арматуры, которая будет препятствовать обратной циркуляции теплоносителя из коллектора в бачок. Это происходит, когда температура окружающей среды падает ниже температуры охлаждающей жидкости.

Такие клапаны обычно используются ночью и вечером.

Подключение к местам потребления горячей воды осуществляется с помощью стандартных смесителей. Обычных одинарных кранов лучше избегать. В солнечную погоду температура воды может достигать 80°С – пользоваться такой водой напрямую неудобно. Таким образом, смесители значительно сэкономят горячую воду.

Производительность такого солнечного водонагревателя можно улучшить, добавив дополнительные секции коллектора. Конструкция позволяет монтировать от двух до неограниченного количества штук.

Повышение производительности солнечной системы за счет установки большего количества солнечных коллекторов

В основе такого солнечного коллектора для отопления и горячего водоснабжения лежит принцип парникового эффекта и так называемый термосифонный эффект. В конструкции нагревательного элемента используется парниковый эффект.

Солнечные лучи свободно проходят через прозрачный материал верхней части коллектора и преобразуются в тепловую энергию.

Тепловая энергия находится в замкнутом пространстве из-за герметичности сечения воздуховода коллектора. В гидросистеме используется эффект термосифона, когда нагретый теплоноситель поднимается вверх, при этом вытесняя теплоноситель и заставляя его двигаться в зону нагрева.

Благодаря термосифонному эффекту в системе происходит устойчивая и непрерывная естественная циркуляция теплоносителя

Производительность солнечного коллектора

Основным критерием, влияющим на работу гелиосистем, является интенсивность солнечного излучения. Количество потенциально полезного солнечного излучения, падающего на конкретную область, называется инсоляцией.

Величина инсоляции в разных точках земного шара колеблется в довольно широких пределах. Для определения средних показателей этой величины существуют специальные таблицы. Они отображают среднюю солнечную инсоляцию для данного региона.

Данные о солнечной инсоляции в конкретном регионе можно получить из специальных карт и таблиц (+)

Помимо значения инсоляции, на работу системы влияет также площадь и материал теплообменника. Еще одним фактором, влияющим на производительность системы, является емкость накопительного бака. Оптимальная емкость бака рассчитывается исходя из площади адсорберов коллектора.

В случае плоского коллектора это общая площадь труб, находящихся в коллекторной коробке. Это значение в среднем равняется 75 литрам объема бака на один м² площади трубы коллектора. Накопительная емкость является своего рода тепловой батареей.

Заводские цены на приборы

Львиная доля финансовых затрат на создание такой системы приходится на изготовление коллекторов. Это неудивительно, даже в промышленных проектах гелиосистем около 60% стоимости приходится на этот конструктивный элемент. Финансовые затраты будут зависеть от выбора материала.

Следует отметить, что такая система не способна обогреть помещение, она лишь поможет сэкономить на расходах, способствуя нагреву воды в системе отопления. Учитывая довольно высокие энергозатраты, которые тратятся на подогрев воды , солнечный коллектор, интегрированный в систему отопления, существенно снижает такие затраты.

Солнечный коллектор достаточно просто встраивается в систему отопления и горячего водоснабжения (+)

Для его изготовления используются достаточно простые и доступные материалы. Кроме того, такая конструкция полностью энергонезависима и не требует технического обслуживания. Обслуживание системы сводится к периодическому осмотру и очистке стакана коллектора от загрязнений.

Дополнительная информация по организации солнечного отопления в доме представлена ​​в .

Выводы и полезное видео по теме

Процесс изготовления элементарного солнечного коллектора:

Как собрать и запустить солнечную систему:

Естественно, сделать солнечный коллектор своими руками не получится конкурировать с промышленными моделями. Используя подручные материалы, достаточно сложно добиться того высокого КПД, которым обладают промышленные образцы. Но финансовые затраты будут гораздо меньше по сравнению с покупкой готовых растений.

Тем не менее, значительно повысить уровень комфорта и снизить стоимость энергии, вырабатываемой традиционными источниками.

Есть опыт строительства солнечного коллектора? Или есть вопросы по материалу? Пожалуйста, поделитесь информацией с нашими читателями. Вы можете оставлять комментарии в форме ниже.

Сравнение лучших конструкций самодельных солнечных коллекторов горячего воздуха

Горячий Воздухосборники – выбор лучший

Есть есть много различных конструкций солнечных коллекторов с горячим воздухом на выбор от, но какой лучше?

Это кажется легким вопросом. Если температура на выходе моего коллектора горячее, чем у вас, должно быть лучше, верно? Не так быстро ! Есть куча народу, особенно на ютубе, рекламируя действительно высокие показатели производительности с их дизайном, но если вы дуть больше, чем глоток воздуха через их коллекторы, их выход температура может просто упасть, как камень!

Вдоль с повышением температуры есть еще одна, не менее важная переменная. Это количество воздуха, проходящего через коллектор, обычно измеряется в кубических футах в минуту (CFM).

В основные термины, Если мой коллектор такой же горячий, как ваш, но у вас в два раза больше воздух, проходящий через ваш коллектор, у вас работает вдвойне! Если я увеличу поток воздуха до твоего, моя температура повысится. будет только половина того, что у вас есть.

Оба Повышение температуры и расход воздуха являются неотъемлемой частью сравнения коллекторов горячего воздуха . Это действительно важная концепция, о которой следует помнить. Как как только кто-то скажет вам, какой у него горячий коллекционер, первый вам должно быть интересно, сколько воздуха они проходят через это. Если это не так много, то высокие температуры, которые они рекламируют не имеет большого значения. Тот же принцип применим и к водосборникам. слишком.

В В этот момент вы можете подумать, что пока мы измеряем нашу температуру подняться и отрегулировать воздушный поток, должно быть просто сравнить коллекционные выступления. Опять же, не так быстро! Мы учли для двух самых больших переменных, но ни в коем случае не для всех. Здесь еще несколько:

— Даже в дни, которые кажутся совершенно солнечными, высокие, тонкие облака которые практически невидимы, могут сильно варьировать интенсивность солнечного излучения. немного. 903:60 —  Внешняя температура может быть ниже, чем у меня. дом, чем ваш, что влияет на производительность некоторых.
 – коллекторы могут находиться по разным адресам. углы наклона или не совсем обращены в одном направлении, что также влияет на интенсивность попадания солнечных лучей на коллектор.
— Это в вашем доме может быть более ветрено, отводя больше тепла от остекления

единственный надежный способ определить производительность одного коллектора к другому — сравнить их бок о бок в одинаковых условиях.

Гэри Реза www.builditsolar.com в Монтане, и я, здесь, в Мэриленде, намеревались сделать именно это в совместные усилия. Вот фото моего тестового коллектора, состоящего из трех отсеков 4 х 8 футов. Каждый отсек имеет герметичное разделение от других и каждый питается индивидуально.

Мой трехсекционный тестовый коллектор (экран еще не установлен в отсеке 1)

Это совершенно удивительно! Вот мы и в 21 веке есть еще тонн благодатной почвы для экспериментов от любителя солнечной энергии / энтузиаст. Есть много дизайнов и материалов, чтобы попробовать и возможность учиться и вносить свой вклад к искусству и науке солнечной энергии своими руками!

Энтузиасты, работающие в других областях, таких как садовая астрономия или радиолюбительство, десятилетиями помогали продвигать эти дисциплины как на любительском, так и на профессиональном уровне. Между тем, солнечная энергия в равной степени интересна, интересна, очевидно необходима, дешевле в использовании и на самом деле многократно возвращает ваши инвестиции; тем не менее, везде есть возможности для любителей солнечной энергии на заднем дворе, которые еще предстоит изучить! Кроме того, есть налоговые льготы тоже доступны. В то время как налоговое законодательство обычно меняется каждый год, большинство пакетов программного обеспечения для индивидуальной налоговой подготовки автоматически оснащены для его обработки. Если у вас есть интерес к экспериментам с солнечными батареями, пожалуйста, присоединяйтесь к нам. Ваши идеи могут изменить ситуацию в большем масштабе, чем вы можете себе представить, и вам будет очень весело на этом пути!


До мои рекомендации — сначала несколько предисловий

Мы едва коснулись поверхности нашего процесса тестирования. Фактически, мы все еще выясняем, как лучше всего проводить тесты, а тем более попробовать различные варианты наших текущих типов поглотителей. Тогда у нас есть бесчисленное множество других типов материалов, чтобы попробовать. Подробнее люди, тестирующие различные проекты или подтверждающие наши тесты, быть чрезвычайно полезным в продвижении процесса вперед! Итак, вам может быть интересно почему я уже предлагаю некоторые выводы и рекомендации. Там несколько причин:

1.   Этот процесс тестирования может занять всю жизнь в течение нескольких из нас  Прямо сейчас только двое или трое из нас проводят эти тесты. Если люди будут ждать «окончательного» ответа, они никогда ничего не построят. Его как ждать, чтобы купить компьютер, пока процессоры не перестанут улучшаться — вы никогда не будете владеть одним!

2.   Пока у нас чертовски много предстоящих испытаний, мы почерпнули хоть какие-то разумные данные о прямых, сравнительных испытаниях с четырьмя различные, популярные конструкции коллекторов, — обратный эталонный коллектор, пустой короб, вентилируемый софит и коллектор экрана из стекловолокна. Кроме того, хотя у нас нет параллельных номеров для сравнения, у нас есть очень хорошие данные о 5-й конструкции — алюминиевый водосточный желоб, составленные в основном Скоттом С и в меньшей степени я. Кроме того, у нас есть некоторые из первых рук опыт постройки различных коллекторов и оценка их расходы. Это хорошие окончательные данные, которые помогают нам сделать выводы на данный момент.

3.   Я продолжаю получать много прямых электронных писем с просьбами предоставить данные о производительности. обновления и рекомендации по дизайну от людей, желающих начать работу их коллекционеры. Они задаются вопросом, что бы я порекомендовал сейчас, основываясь на том, что мы узнали до сих пор.

Текущий Рекомендации

Некоторый из вас могут быть весьма заинтересованы в деталях тестирования и Я включил их ниже, но для тех, кто заинтересован в выводы и рекомендации на данный момент, если кто-то спросит меня сегодня какой тип коллектора горячего воздуха я бы порекомендовал построить, я бы ответь им так:

Для традиционной конструкции размером 4 х 8 футов я бы построил коллектор с двумя или тремя слоями. алюминиевый оконный экран.

 – Лучшая сравнительная производительность
— Наименее дорогой (25-футовый рулон шириной 4 фута, алюминиевый экран стоит всего около 29 долларов в Home Depot). Экран из стекловолокна даже дешевле и работает отлично, но мы не уверены в краске при действительно высоких температурах.
— Самая простая и быстрая сборка на сегодняшний день
— Самый низкий перепад давления (наименьшее сопротивление воздушному потоку, кроме черного коробка) Это означает, что вы можете получить более высокий поток воздуха для большей эффективности, чем вы бы испытали это с вентилятором того же размера и другими типами коллекторов.

Здесь Вот несколько примеров того, как построить сборщик экранов:

Мой сборщик двухслойных экранов: http://groups.yahoo.com/group/SimplySolar/photos/album/1082811597/pic/list?mode=tn&order=ordinal&start=1&dir=asc 9.0003

Гэри Трехслойный коллектор Resa’s: http://www. builditsolar.com/Experimental/AirColTesting/ScreenCollector/Building.htm

.

Видео на YouTube Детализация конструкции экранного поглотителя:

Для длинного и низкого коллектора я бы сделал водосточную трубу из алюминия.

— Хороший исполнитель. У нас нет параллельных сравнительных тем не менее, Скотт С. сделал несколько очень подробных замеры и расчеты, показывающие проектные работы алюминиевого водосточного желоба Очень хорошо. Вы найдете полную информацию о конструкции и Данные Скотта, документирующие производительность, внизу страницы: http://www.n3fjp.com/solar/solarhotair.htm
— Очень легко собрать
— Материал водосточной трубы обеспечивает длинную низкую конструкцию. Это дает почти неограниченную гибкость в проектировании. параметры.

Видео на YouTube с подробным описанием конструкция солнечного коллектора из алюминия:

Хотя он также обладает хорошими характеристиками, я бы посоветовал людям отказаться от конструкции обратного прохода из-за чрезвычайно высокого перепада давления.

Я определенно отпущу людей от черного ящика из-за плохой сравнительной производительности.

Потолок с вентиляцией очень хорошо работает, а также хороший выбор. Однако я бы выбрал экран, потому что экран работает немного лучше, это намного дешевле, проще и быстрее построить.

Итак, вот оно. Основываясь на том, что я знаю сегодня, это мои рекомендации.

Нам предстоит многому научиться. Кто знает, что может выйти на свет в будущем, но если вы планируете построить коллектор, не ждите. Экран и водосточные коллекторы легко построить, и они прекрасно работают. В это время, чем дольше вы ждете, тем больше солнечных дней проходит, прежде чем вы когда-либо есть коллектор для них, чтобы сиять. Любой коллектор будет работать бесконечно лучше, чем без коллектора!

Что об алюминиевых водосточных коллекторах по сравнению с экраном?

Вопросы все время придумывать, как сравнивать алюминиевые водосточные коллекторы сборщикам экранов. Алюминиевый водосточный коллектор это супер дизайн, который стал очень популярным. Там было много хороших отчетов о дизайне водосточной трубы, я думаю, в часть, потому что коллектор водосточной трубы имеет много ингредиентов удачный дизайн:

 – Нагретый воздух, содержащийся в водосточных трубах, удерживается на достаточном расстоянии от остекления. Не смешивается с воздухом снаружи водосточных труб внутри коллектор вообще

—  Возле остекления вообще нет движущегося воздуха

—  Водосточная труба полностью охватывает поток воздуха, поэтому воздуху приходится много площади теплопередачи, трущейся о

— Его очень легко герметизировать, чтобы не было проникновения наружного воздуха

я не проводил параллельных испытаний коллектора водосточной трубы по сравнению с экран в моем тестовом коллекторе. Я думал об этом, но потом понял, что конфигурация в тестовом коллекторе не будет репрезентативной как люди строят длинную низкую конструкцию с водосточными трубами. Оба дизайна работа отлично, поэтому я думаю, что выбор сводится к размерам коллектор, который вы планируете построить. Я бы выбрал водосточный коллектор для длинный коллектор и экран для высокого коллектора.

Тестирование Детали

Гэри Реза www.builditsolar.com и я работаю над этим проектом в совместных усилиях. мы будем рады, если присоединятся к нам! Вот ссылка на подробности и результаты теста Гэри:

http://www.builditsolar.com/Experimental/AirColTesting/Index.htm

Мои такие же следует:

Вот YouTube Видео, обобщающее характеристики высокопроизводительного, горячего воздушный коллектор и наши результаты на данный момент:

Испытательное помещение — Использование эталонного коллектора для сравнения:

Как объяснено выше, есть много переменных, которые делают параллельное тестирование вызов, но Гэри и я хотели придумать способ для людей которые географически отделены друг от друга, чтобы иметь возможность внести свой вклад со значимыми сравнительными данными. Мы также хотели иметь базовый уровень для сравнения различных конструкций в наших собственных местах на разных дни и неизбежно разные условия.

Что мы решили нужно было построить базовый сборщик ссылок, который легко дублируются, так что относительная производительность должна быть идентичной. Сборщик ссылок никогда не будет изменен. Другой коллекторы будут работать против эталонного стандарта бок о бок побочные испытания, при этом сравнивается первичный результат — повышение температуры. Другими словами, если эталонный стандарт повышает температуру 50 градусов, а коллектор B повышает температуру на 60 градусов с тот же расход воздуха, можно сказать, что коллектор B превосходит эталонный стандарт на 20% (10/50).

В настоящее время мы используют схему обратного прохода для сборщика ссылок, задокументировано подробно на сайте Гэри. Задний проход работает хорошо, но мы рассматривают возможность выбора другого референса дизайн, потому что обратный проход требует гораздо большего давления для движения воздух через чем другие конструкции.

Расход воздуха

С точным датчики, измеряющие температуру на входе и выходе из коллектора легко. Измерение расхода воздуха — совсем другое дело. Мы пробовали пакетные тесты, измеряя напряжение компьютерных вентиляторов и вставляя анемометр в поток воздуха. Тест сумки может быть наиболее точным, но это не вариант для моей конфигурации здесь. Эти два коротких видео показывают, как я уравновешиваю поток:

 Я Я также вставляю анемометр Kestrel в воздушный поток в качестве вторичного проверить поток воздуха.

Результаты пока

Так далеко, я сравнил референсный бэкпасс со стекловолоконным экраном и вентилируемые софиты здесь. Кроме того, Гэри также сравнил черный ящик и имеет данные для этого. Усреднение измерений за два дня вот мои результаты по стандарту обратного прохода, экран из стекловолокна и вентилируемый софит:



Итак, двухслойный коллектор экрана из стекловолокна превосходит обратный проход в среднем на 7,5%, что дает ему явное преимущество перед опорный обратный пассаж и вентилируемый софитный коллектор. Кроме того, это был, безусловно, самый простой, быстрый и дешевый сборщик делать.

Это где мы до сих пор. Я надеюсь обновить эту страницу как дополнительную выполняются тесты. Прямо сейчас коллектор экрана из стекловолокна является поглотителем тепла, чтобы бить. Как вы думаете, вы можете прийти с дизайном, который может? Я бы хотел увидеть, как ты это сделаешь! Приносить давай, мы все победим!!!

Если у вас есть интерес к мозговому штурму и тестированию солнечных проектов, или вы новичок в солнечной энергетике и вам нужна помощь в начале работы, мы будем рады, если вы подпишитесь:

SimplySolar — Солнечная энергия Форум и группы электронной почты!

Это оказывается, есть и другие люди вроде меня, которым тоже нравится делиться идеями и учиться на экспериментах друг друга! Если вы заинтересованы в мозговом штурме солнечные проекты, которые легко и недорого построить и дружелюбный к соседям или хотите помочь с проектом, который у вас есть идет, присоединяйтесь к нам!

Изначально для этой цели я создал группу электронной почты SimplySolar.
