описание, что необходимо, сварка отопительного коллектора

Для создания коллектора отопления нужны базовые навыки мастера, свободное время и желание. В процессе сварки сохраняйте внимание, чтобы не испортить результат. Смастерить собственный коллектор вместо покупки заводского продукта – хорошее решение, когда сварщик ограничен в средствах и хочет испытать свои навыки.

Особенности коллектора

Содержание статьи

  • 1 Особенности коллектора
  • 2 Как подготовиться к сварке
  • 3 Компоненты, составляющие коллектор
  • 4 Сварка отопительного коллектора
  • 5 Заводской или самодельный коллектор

На качество изделия влияют три параметра:

  • размеры;
  • металл;
  • отделочные детали.

Перед началом работы нужно изучить теорию. Коллектор, сделанный самостоятельно, заметно отличается от собранного на заводе. Устройство выглядит как гребешок, выполненный методом сварки. По этой причине его называют «гребенка». Обычно это горизонтальная конструкция, имеющая отводы. Они бывают направлены в две стороны или одну, направление определяет место расположения котельной. Если котел стоит на цокольном этаже, патрубки располагаются вверху. Выше котла находятся вентиляционные установки, батареи, система теплых полов.

Патрубки снизу важны для систем, расположенных ниже котельного уровня. «Отопительные гребенки» бывают смешанного типа, поддерживающие оба варианта расположения патрубков.

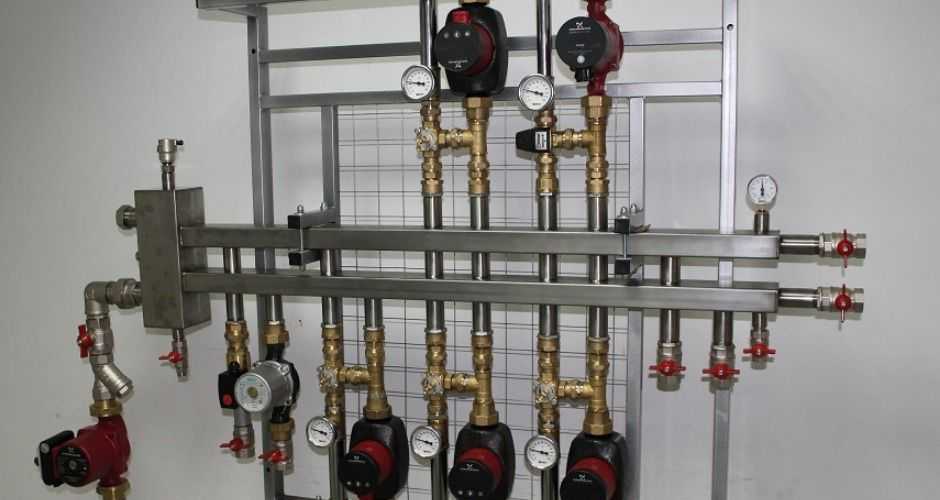

Коллектор выполненный самостоятельно

Как подготовиться к сварке

Проще всего сварить устройство по готовому чертежу. В сети существует множество схем, сопровождаемых инструкциями. Чертеж выбирают индивидуально, универсального способа сварки не существует, каждый мастер снабжает свои схемы рекомендациями, которые считает идеальными. После выбора чертежа сварщик определяется с материалом профиля. Распространены следующие варианты:

  1. Нержавеющая сталь.
  2. Черная сталь – ее выбирают за надежность, доступность и устойчивость к коррозии.
  3. Полипропилен. Неоднозначный материал, подходящий для изготовления коллектора, но готовые изделия выходят не дешевыми и часто получаются дефективными.

Выбранный материал обязательно должен выдерживать высокие температуры, быть стойким к ржавчине. Назвать лучший материал среди доступных затруднительно, поскольку решающую роль играет качество сварки и конкретные условия, в которых работает изделие. Работа коллектора однозначно связана с экстремально высокими температурами, этот факт нужно держать в уме во время покупки профиля.

Место, где для расположения коллектора изучают до изготовления прибора. Чтобы смастерить качественный коллектор, понадобится учесть некоторые условия – место нахождения котла, удаленность стен от установки, мощность всей системы. Опираясь на эти переменные мастер понимает, какое в итоге получит готовое изделие. Если все параметры учтены верно, коллектор, сваренный собственноручно – выполнен без дефектов. Для улучшения результата работы предварительно получите консультацию мастера. Он произведет замеры и расскажет, какие технические нюансы имеют значение в данном конкретном случае.

Компоненты, составляющие коллектор

Отопительная гребенка – это конструкция из сварки, оснащенная отводами. Последние являются распределительными элементами, передающие тепло к батареям, бойлерам и т. д. Скорость движения жидкости по отопительным контурам определяет циркуляционный насос, а смешивание производится в самом коллекторе. Этот процесс держит температуру в балансе, что благоприятно влияет на сохранение целостности всей отопительной системы. Благодаря коллектору сохраняется оптимальный уровень давления. Без патрубков система не смогла бы функционировать правильно.

Вторым ключевым параметром является размер гребенки. Дальность расположения осей коллектора влияет на скорость монтирования, а для правильной работы важно сохранить равное расстояние между патрубками.

Не последнее значение имеет дюймовка коллектора и ее выходы. Все это зависит от арматуры, применяемой для создания коллектора. Правильная резьба не только приварена, но и отшлифована. Для нормального функционирования после шлифовки идет обработка.

Перед созданием изделия проводят точные расчеты и неукоснительно следовать схеме. Ошибка на 1-2 миллиметра значительно усложнит процесс установки арматуры запора или сделать ее невозможной. В этом случае лишние траты неизбежны, а чтобы исправить ошибку придется звать человека со стороны, обученного работе с такими установками. Всесторонняя подготовка к сварке позволит избежать неприятностей.

Пример чертежа коллектора отопления

Сварка отопительного коллектора

После выбора металла и всех расчетов приступают к работе. Сварка прибора зависит от схемы и проводится по следующему алгоритму:

  1. В зависимости от указанных в инструкции размеров, мастер производит закупку достаточного количества материалов.
  2. Трубы соединяют по указаниям из схемы при помощи сварочного инвентаря, подключают между собой.
  3. Области контакта труб зачищают, обрабатывают герметиком.
  4. Гребенку отопления проверяют на герметичность. Для этого оставляют открытым только один патрубок. Правильно собранный коллектор после подачи воды не имеет протечек в закрытых отводах.
  5. Готовую конструкцию окрашивают. После просушивания она готов к установке.

Надежность коллектора, при условии правильной реализации схемы мастером, определяет качество чертежа, на котором основана сборка. Выбирают неспешно, изучив все детали.

Предлагаем к просмотру видео по сварке коллектора:

Заводской или самодельный коллектор

Есть разница между коллектором с завода и изделием, выполненным своими руками. Но при хорошем исполнении грамотного чертежа разница бывает незначительной. Конечно, самодельная гребенка лишена гарантии, сертификата и т. д. Тем не менее, качественно собранный прибор способен работать без нареканий не менее 3 лет.

Серийный прибор сопровождается сертификатом и гарантией, продукт проходит многочисленные тестирования перед реализацией. Заводской прибор имеет хорошую отделку, полноценно защищен от коррозии, хорошо противостоит деформации.

Собирать коллектор самостоятельно стоит лишь будучи полностью уверенным в своих силах. Когда возникают сомнения, лучше потратить чуть больше средств, но быть уверенным в качестве гребенки и отсутствии дефектов. Любая конструкция, собранная своими руками – проигрывает серийному изделию. Реализовывать проект по стороннему чертежу можно лишь на свой страх и риск.

Сборка коллектора отопления своими руками – непростое дело, в котором есть свои нюансы и подводные камни. Качество исполнения проекта зависит не только от сварщика, но и от автора проекта. Плохой чертеж сведет на «нет» любые старания. Поэтому, когда было твердо решено делать гребенку самостоятельно, важно сначала запастись терпением и найти схему, которая подходит по всем параметрам.

Видео по теме: Коллектор отопления своими руками

Понравилась статья?
Сохраните, чтобы не потерять!

Оцените статью:

  1. 5
  2. 4
  3. 3
  4. 2
  5. 1

0

Распределительный коллектор отопления своими руками: инструкция

Автономные системы отопления могут быть построены разными способами. Одним из самых популярных типов системы отопления в доме является конструкция с жидким теплоносителем. Обычно в его качестве используется вода со специальными присадками.

Распределительный коллектор отопления

Такая система может иметь несколько обогревательных контуров, например, отопление через радиаторы и через теплые полы. Для того, чтобы вода в такой системе распределялась равномерно – нужен коллектор отопления распределительный.

Содержание

  • Назначение отопительного коллектора
    • Как распределяется теплоноситель в частном доме?
  • Гидравлическая стрелка и ее функция
  • Компаланарный распределительный коллектор
  • Изготовление распределительного коллектора своими руками
    • Проектировка коллектора
  • Изготавливаем коллектор распределения
    • Обзор самодельного распределительного коллектора

Назначение отопительного коллектора

Отсутствие распределительного коллектора в системе водяного отопления может привести к тому, что вода в разные контуры системы может поступать неравномерно. В результате у вас будет горячий пол и холодные радиаторы, или наоборот.

Это может происходить от того, что к одному выходному патрубку бойлера может быть подключено несколько контуров отопительной системы. Жидкость протекает по таким соединениям неравномерно, в результате чего части помещений не будет хватать тепла. А ведь именно от количества теплоносителя, проходящего по трубам, объема и скорости его перемещения и зависит эффективность системы теплоснабжения.

трубы, отходящие от бойлера

Некоторые владельцы домов пытаются решить эту проблему установкой дополнительных насосов и регулирующих клапанов. Но это только усложняет систему и не всегда приводит к равномерному распределению теплоносителя.

Как распределяется теплоноситель в частном доме?

Возьмем для примера отопительную систему для частного дома площадью в 100 квадратов. Прибором для нагрева воды будет являться настенный газовый котел, имеющий один выходной патрубок с диаметром ¾ дюйма.

В доме у нас имеется два отопительных контура и один контур, нагревающий воду для бытового использования косвенным нагревом. Все контуры построены из труб с диаметром в 1 дюйм. Как рассчитать и построить эффективную систему теплоснабжения?

Первым делом уясняем для себя, что основной причиной некачественного теплоснабжения является элементарная нехватка теплоносителя в системе. А вот основной причиной такой нехватки является чрезмерно узкие распределительные трубопроводы.

Таким образом, повысить эффективность тепловой системы, то есть увеличить диаметр распределительных труб можно двумя способами:

распределение теплопотоков

  • При использовании котлов со встроенными насосами к ним подключают гидрострелку (распределитель потоков). При этом на каждом контуре потребления тепла необходимо установить собственный циркуляционный насос. Но такое устройство будет работать только в небольшом здании. При повышении отапливаемых площадей его эффективность и надежность резко падает.
  • Наиболее надежным способом станет подключение к источнику тепла водяного распределительного коллектора.

Наиболее совершенный вид распределительного коллектора называется кампланарным. С его помощью эффективно решается проблема соединения труб разного диаметра и объема размещаемого теплоносителя.

распределительный гидроколлектор на 4 контура

Рассмотрим, как своими руками создать системы распределения теплопотоков.

Гидравлическая стрелка и ее функция

Это довольно простое устройство. Его можно изготовить из отрезка трубы с сечением в три раза больше, чем выходной патрубок котла. На торцы отрезка необходимо приварить заглушки выгнутой формы. В заглушках затем прорезаются отверстия с нарезанной резьбой. Они будут служить для сброса воздуха или слива воды. В теле трубы сверлим отверстия, в которых также нарезаем резьбу. К ним мы будем подключать выходной патрубок котла и отопительные контуры. Корпус гидрострелки после этого необходимо зашкурить и покрасить.

гидрострелка

Компаланарный распределительный коллектор

Несмотря на то, что в строительных магазинах имеется большой ассортимент распределительных коллекторов разных размеров – подобрать устройство точно под свою систему отопления иногда бывает затруднительно. Может не совпадать или количество контуров или их сечение. В результате вам придется мастерить монстра из нескольких коллекторов, что явно не лучшим образом скажется на эффективности системы отопления. Да и не дешевым будет такое удовольствие.

При этом не стоит верить рассказам «бывалых», что система может прекрасно работать и при прямом подключении к котлу. Это ошибка. Если в вашей отопительной системе имеется более трех контуров – то установка распределительного коллектора является не прихотью, а необходимостью.

А вот при отсутствии в продаже распределительного коллектора, подходящего вам по параметрам – его вполне можно сделать своими руками.

Изготовление распределительного коллектора своими руками

Проект распределительного коллектора разрабатывается исходя из количества отопительных контуров в вашей системе. Оцените, где расположен ваш нагревательный котел, какой в нем имеется входной и выходной патрубок, какое количество отопительных контуров или контуров косвенного нагрева будет задействовано в отопительной системе. Возможно вы планируете увеличивать количество контуров в вашем доме, например, пристроить еще комнату в следующем году. К распределительной системе также могут подключаться солнечные коллекторы, тепловой насос и другие устройства. Также считаем все системы распределительного тепла, включая теплые водяные полы, отопительные радиаторы, фэнкойлы и так далее.

Составляем схему нашей отопительной системы, учитывая, что у каждого контура имеется труба подачи горячей воды и труба обратки.

В ходе проектирования системы не забудьте определить месторасположения дополнительного оборудования, такого как расширительный бачок, клапан автоматической подпитки, сливной кран и кран для заполнения системы, группа термостатов и так далее.

Производит пространственное проектирование, то есть определяем откуда и куда в наш распределительный коллектор будут подключаться трубы. Практика подсказывает, что на торцах коллектора обычно монтируются патрубки для подключения твердотопливного котла и для косвенного нагрева. Если у вас в системе есть настенный газовый или электрический котел – он врезается сверху или также в торец.

Исходя из имеющейся информации составляем чертеж будущего распределительного коллектора. Удобно для этого воспользоваться миллиметровой бумагой. Расстояние между патрубками не должно составлять менее 10 сантиметров, но и разносить их шире 20 сантиметров также не следует. Для одного контура отопления, расстояние меду патрубком подачи и патрубком обратки не должно быть менее 10 сантиметров. Желательно, чтобы группы патрубков одного контура визуально выделялись.

Проектировка коллектора

На приведенном ниже рисунке приведен пример проектирования распределительного коллектора, в который будет подключено шесть контуров отопительной системы.

На первом этапе чертим два прямоугольника. Это собственно коллектор подачи и коллектор обратки.

коллектор подачи и коллектор обратки

На троцах коллекторов проектируем подсоединение котла и бойлера косвенного нагрева. Не забывайте проставлять на чертеже параметры сечения будущих патрубков.

подсоединение котла и бойлера косвенного нагрева

Проектируем подключение контуров отопления и дополнительных нагревательных котлов. Не забывем проставлять сечение труб и размеры патрубков. Подписываем все спроектированные патрубки.

подключение контуров отопления и дополнительных нагревательных котлов

На следующем этапе проектируем подключение дополнительного оборудования. В нашем случае это расширительный бачок, кран слива, защитный блок, термометр системы. Обратите внимание, что контуры подачи теплоносителя выделяются красным, а контуры обратки – синим цветом.

подключение дополнительного оборудования

Это был черновой чертеж. Проверяем его правильность и переносим его начистовую на новый лист бумаги. Именно исходя их этого проекта мы и будем создавать самостоятельно распределительный коллектор.

чистовой чертеж

Изготавливаем коллектор распределения

Проводим расчет материала, необходимого для изготовления коллектора. Легче всего это сделать в электронных таблицах Excel. Заодно в этой программе можно рассчитать и стоимость материалов, потребных для изготовления устройства. Приобретаем необходимый исходный материал и готовим инструменты для самостоятельного изготовления.

готовим инструменты

Исходными материалами для основных частей коллектора будут служить трубы обычные или квадратного сечения. Производим на них необходимую разметку, используя штангенциркуль, линейку и керн.

Производим необходимую разметку

С использованием газового резака делаем отверстия под патрубки.

делаем отверстия под патрубки

Вставляем патрубки (отрезки труб с резьбой) в посадочные места.

Вставляем патрубки

Фиксируем патрубки сваркой. Сначала начерно, а потом обвариваем по всему периметру.

Фиксируем патрубки сваркой

Также привариваем к корпусу кронштейны для крепления на стену.

привариваем к корпусу кронштейны

Зачищаем места сварки от окалины и ржавчины.

Зачищаем места сварки

Всю конструкцию обрабатываем обезжиривающим составом, покрываем краской и лаком.

обрабатываем обезжиривающим составом, покрываем краской и лаком

Краска полностью схватывается через два-три дня и нашем распоряжении оказывается самостоятельно изготовленный распределительный коллектор. Теперь осталось только установить его на место и подсоединить к нему все входящие и исходящие контуры.

готовый самодельный распределительный коллектор

Система с распределительным коллектором будет работать намного эффективнее, чем простое нагромождение отопительных труб

Для того, чтобы поймать все нюансы самостоятельного изготовления распределительного коллектора и область его применения – рекомендуем вам посмотреть обучающее видео.

Обзор самодельного распределительного коллектора

Как построить солнечную панель для нагрева воздуха — видео своими руками

Как работают солнечные воздухонагреватели:

Схема солнечного воздухонагревателя © Ecohome

На приведенной выше схеме показана основная концепция солнечного нагревателя воздуха, и, хотя существует множество конструкций, основные принцип тот же — небольшой вентилятор подает воздух из помещения в настенную панель, обращенную на юг. Воздух нагревается, проходя за черной поверхностью, а затем возвращается в кондиционируемое пространство при гораздо более высокой температуре. Бюджетное «бесплатное» пассивное солнечное отопление!

Видео с солнечными воздухонагревателями, сделанными своими руками, пользуются большим успехом на YouTube, и в них есть несколько основных идей: солнечные коллекторы из переработанных банок, солнечные коллекторы с водосточной трубой, экранные солнечные коллекторы или солнечные коллекторы из листового металла. Если у вас нет возможности сделать его самостоятельно, солнечные воздухонагреватели для продажи также доступны в Интернете для покупки, если немного покопаться в Интернете.

Помимо крупных коммерческих установок, наиболее распространенным применением солнечных воздухонагревателей является дополнительное отопление отдельных комнат, таких как пристройка, мастерская, гараж или любая другая небольшая пристройка.

Причина, по которой мы говорим «дополнительно», заключается в том, что, несмотря на то, что в пасмурные дни можно собрать небольшое количество тепла, вы в основном почувствуете тепло, когда светит солнце. А без значительного количества тепловой массы для хранения и выделения тепла маловероятно, что что-либо, кроме самых хорошо изолированных зданий, будет поддерживать комфортную комнатную температуру от заката до рассвета в холодную зимнюю ночь.

Если вы ищете солнечный воздухонагреватель для обогрева здания без электричества, вы можете получить тепло просто за счет естественной конвекции, когда теплый воздух поднимается вверх, но вы получите гораздо больше тепла, нагнетая воздух через него с помощью вентилятора. Вентиляторам не требуется много энергии для работы, поэтому небольшая специальная фотоэлектрическая панель будет работать, когда нет другой доступной энергии, и будет автоматически запускать вентилятор, когда движение воздуха необходимо больше всего — когда солнце светит на панель. — и остановится ночью, когда панель остынет. 12-вольтовые вентиляторы для охлаждения настольных компьютеров — это идеальный способ создать давление в системе и заставить воздух двигаться для солнечных нагревателей воздуха, установленных вне сети.

Солнечные батареи для консервов:  Это не что иное, как гениальность, и это может быть единственной серьезной причиной, чтобы оправдать употребление шипучки. Однако это довольно трудоемкий процесс — банки необходимо очистить, прорезать отверстия в дне, удалить выступы, затем их нужно склеить в стопку и, наконец, покрасить в черный цвет.

Солнечный нагреватель из банок

Воздух вдувается в камеру в нижней части нагревательной панели и нагнетается через стопки банок в верхнюю камеру, которая собирает нагретый солнцем воздух и направляет его обратно в помещение.

Солнечные коллекторы с водосточной трубой:  Как это ни звучит, эта конструкция заменяет стопку банок из-под газированных напитков в панели солнечного нагрева воздуха стандартными водосточными желобами, окрашенными в матовый черный цвет для поглощения солнечных лучей. К этому применимы те же принципы, что и к солнечному коллектору, и хотя вы потратите больше на материалы, вы сэкономите много на рабочей силе, и он выглядит более аккуратно. Конечный результат тот же; воздух нагревается, проходя через черные трубки, когда светит солнце.

Солнечный нагреватель водосточной трубы © Builditsolar



Солнечный экран или поглотитель тепла из листового металла:  Найденные нами конструкции включали 3 слоя экрана для обеспечения единой черной поверхности. Сетчатые коллекторы обычно не разделяют воздух на отдельные камеры, как в двух предыдущих конструкциях; воздух поднимается на одну камеру за экраном или плоской металлической поверхностью.

Солнечный воздухонагреватель из гофрированного металла

Из этих двух вариантов, мне кажется, конструкция экрана требует немного больше работы по сравнению с использованием листового металла (как показано выше), который можно сделать из старой металлической кровли и покрасить ее в черный матовый цвет. Помимо труда, испытания между сетчатым коллектором и коллектором для поп-банки показали, что сетчатый коллектор действительно выделяет больше тепла, подробнее читайте здесь.

Сколько тепла могут обеспечить солнечные воздухонагреватели?

Это зависит от множества переменных:

Размер солнечной панели: Это определяет объем воздуха, который вы можете кондиционировать, и температуру на выходе. Выбор размера для строительства или покупки будет зависеть от ваших потребностей и от того, сколько места на внешней стене вы можете выделить для панели.

Солнечное поглощение: Панели ограничены по количеству тепла, которое они могут собрать, в зависимости от того, насколько отражающей является черная поверхность, и вам лучше подойдет матовая краска, чем глянцевая. Остекление само по себе будет мгновенно отражать около 10%, но это важно, особенно в районах с движением воздуха, создающим фактор охлаждения ветром зимой, поэтому действительно лучшее, на что вы можете надеяться в общей производительности от панели солнечного нагрева воздуха, это поглощение около 80%. доступного света.

Проводимость тепловой панели: Материалы с более высокой проводимостью улучшают характеристики солнечного нагревателя воздуха. Например, черная труба из ПВХ не будет выделять столько тепла, сколько черная металлическая труба. Даже разные металлы будут иметь разную скорость проводимости. Медь является одним из лучших проводников, но она очень дорогая, и может быть сложно получить больший диаметр или заставить краску прилипать к ней, поэтому преимущество повышенной проводимости, вероятно, не будет стоить дополнительных затрат.

Чтобы выбрать вариант панели водосточной трубы для самостоятельной сборки панели солнечного нагревателя воздуха, обязательно используйте металл, а не пластик, и если он имеет глянцевое покрытие, его стоит покрасить в черный матовый цвет.

Производительность дома: Количество тепла, необходимое дому для обогрева жильцов, определяется его потерями. Солнечный нагреватель обеспечит больший процент необходимого тепла в доме, если эта потребность в тепле ниже, поэтому то, насколько хорошо изолирован и воздухонепроницаем дом, будет решающим фактором в отношении того, насколько большой должен быть пассивный солнечный нагреватель воздуха, чтобы обеспечить тепло. разница.

Облачность:  В районах с регулярной облачностью, таких как северный берег Ванкувера в Канаде или Пескадеро в Калифорнии , например, может не стоить затрат и хлопот ни на покупку, ни на строительство. Конечно, срок окупаемости труда и денег, вложенных в панель воздушного отопления solair, будет намного больше.

Широта: Чем дальше на север вы идете, тем меньше солнечных часов у вас будет в зимний день, поэтому затраты или усилия, необходимые для изготовления панели, перестанут быть оправданными на определенной более высокой широте, хотя, если теплосборная панель настенное крепление и дополнительное тепло могут приветствоваться, тогда в северных районах это все еще может иметь смысл — любые читатели на Северных территориях или на Аляске, которые построили или использовали солнечные панели для нагрева воздуха, могут оставить комментарий ниже!

Недостатки солнечных воздухонагревателей:

Ахиллесова пята большинства генераторов возобновляемой энергии, таких как солнечные воздухонагреватели, – это надежность, а также аккумулирование энергии. Не всегда дует ветер и не всегда светит солнце (точнее, мы не всегда его видим). Таким образом, главный недостаток солнечных воздухонагревателей заключается в том, что вы получаете тепло только тогда, когда светит солнце.

Короткие зимние дни и непредсказуемая облачность затрудняют использование солнечных воздухонагревателей в качестве основного источника тепла, потому что вы будете получать все свое тепло в солнечные часы, но затем вам придется время от времени проводить легкие 16 часов без поступления тепла. А более короткие дни зимой означают, что они генерируют наименьшее количество тепла, когда вам это нужно больше всего, хотя это можно смягчить, установив стену на южной стороне. Во всех домах, кроме наиболее сильно изолированных, в более мягком климате, с тепловой массой, используемой для накопления тепла, вам, вероятно, потребуется дополнительный источник тепла, такой как высокоэффективные дровяные печи или камины, или, если нет электричества, древесные гранулы. печь.

Хранение солнечного тепла (тепловые батареи):

Если вы включаете тепловую массу в дом для хранения и выделения тепла, вы можете распределять тепло, собранное в течение более длительного периода времени, и существует множество творческих способов сделать это . Придерживаясь темы «сделай сам», например, для сараев, гаражей или теплиц, вы можете направить нагретый воздух через трубы, встроенные в песок, кирпичи, каменную кладку и т. д., прежде чем выпускать его непосредственно в кондиционируемое пространство. Вместо того, чтобы просто нагревать воздух, плотные материалы будут поглощать часть этого тепла и медленно отдавать его с течением времени после захода солнца.

Нет ничего, что могло бы сказать, что вы не могли бы сделать это для пристройки к вашему дому, просто мы обычно немного более придирчивы к окончательному внешнему виду в наших домах. Таким образом, в доме может потребоваться немного более эстетичный дизайн, чем в мастерской или гараже, для хранения части тепла, выделяемого пассивной системой солнечного нагрева воздуха.

Особенно теплицы, построенные в холодном климате, имеют склонность к перегреву днем, но иногда слишком прохладно ночью для молодых растений. Имейте в виду, что более важно, чтобы корни оставались теплыми, чем само растение, при условии, конечно, что воздух остается выше нуля. Если вы включите солнечный нагреватель воздуха в конструкцию теплицы и передадите часть тепла на платформу с тепловой массой, на которой могут стоять ваши ящики с почвой, вы можете начать вегетационный период раньше.

Также рекомендуется предусмотреть какой-либо перепускной клапан в панели солнечного нагрева воздуха, который может выпускать воздух летом, чтобы предотвратить перегрев, когда панель активно не используется — для «приготовления» панели.

Вы также можете применить принципы пассивного обогрева и охлаждения, поместив панель под карниз, где она будет полностью открыта низкому зимнему солнцу, но будет затенена, когда солнце находится высоко над головой и вам не нужно тепло.

Как сделать солнечный нагреватель воздуха своими руками:

Поиск в Интернете показывает бесконечный список конструкций и методов сборки солнечных воздухонагревателей своими руками. Разные дизайны будут по-разному находить отклик у разных людей, поэтому выберите тот, который лучше всего соответствует вашему набору навыков, набору инструментов и концентрации внимания. Если в процессе у вас возникнут какие-либо блестящие дизайнерские идеи или модификации для пассивных солнечных воздухонагревателей, поделитесь ими в разделе комментариев ниже.

Посмотрите видеоролик «Сделай сам» ниже, чтобы лучше понять, насколько просто можно построить солнечные панели для нагрева воздуха.





Пассивные солнечные панели для обогрева воздуха , купленные или самодельные, представляют собой интересный способ экономии энергии, денег и выбросов углекислого газа в домах с использованием возобновляемых источников энергии.

Найдите другие статьи и информацию о системах возобновляемой энергии

здесь:
  • Комплекты опалубки для полов с солнечным подогревом для пассивного дома, домов с нулевым потреблением энергии и LEED
  • Как работают тепловые насосы в пассивных домах, LEED и домах с нулевым потреблением энергии
  • Тепловые насосы: геотермальный GSHP с источником земли или ASHP с воздушным источником, какой из них лучше всего подходит для обогрева дома?

И чтобы увидеть больше страниц руководств в EcoHome

Руководства по экологическому строительству экологически чистых зданий — нажмите здесь

Сравнение лучших конструкций самодельных солнечных коллекторов горячего воздуха

Горячий Воздухосборники – выбор лучший


Есть есть много различных конструкций солнечных коллекторов с горячим воздухом на выбор от, но какой лучше?

Это кажется легким вопросом. Если температура на выходе моего коллектора горячее, чем у вас, должно быть лучше, верно? Не так быстро ! Есть куча народу, особенно на ютубе, рекламируя действительно высокие показатели производительности с их дизайном, но если вы дуть больше, чем глоток воздуха через их коллекторы, их выход температура может просто упасть, как камень!

Вдоль с повышением температуры есть еще одна, не менее важная переменная. Это количество воздуха, проходящего через коллектор, обычно измеряется в кубических футах в минуту (CFM).

В основные термины, Если мой коллектор такой же горячий, как ваш, но у вас в два раза больше воздух, проходящий через ваш коллектор, у вас работает вдвойне! Если я увеличу поток воздуха до твоего, моя температура повысится. будет только половина того, что у вас есть.

Оба Повышение температуры и расход воздуха являются неотъемлемой частью сравнения коллекторов горячего воздуха

. Это действительно важная концепция, о которой следует помнить. В качестве как только кто-то скажет вам, какой у него горячий коллекционер, первый вам должно быть интересно, сколько воздуха они проходят через Это. Если это не так много, то высокие температуры, которые они рекламируют не имеет большого значения. Тот же принцип применим и к водосборникам. слишком.

В В этот момент вы можете подумать, что пока мы измеряем нашу температуру подняться и отрегулировать воздушный поток, должно быть просто сравнить коллекционные выступления. Опять же, не так быстро! Мы учли для двух самых больших переменных, но ни в коем случае не для всех. Здесь еще несколько:

— Даже в дни, которые кажутся совершенно солнечными, высокие, тонкие облака которые практически невидимы, могут сильно варьировать интенсивность солнечного излучения.

немного.
—  Внешняя температура может быть ниже в моем дом, чем ваш, что влияет на производительность некоторых.
 – коллекторы могут находиться по разным адресам. углы наклона или не совсем обращены в одном направлении, что также влияет на интенсивность попадания солнечных лучей на коллектор.
— Это в вашем доме может быть более ветрено, отводя больше тепла от остекления

единственный надежный способ определить производительность одного коллектора к другому — сравнить их бок о бок в одинаковых условиях.

Гэри Реза www.builditsolar.com в Монтане, и я, здесь, в Мэриленде, намеревались сделать именно это в совместные усилия. Вот фото моего тестового коллектора, состоящего из трех отсеков 4 х 8 футов. Каждый отсек имеет герметичное разделение от других и каждый питается индивидуально.


Мой трехсекционный тестовый коллектор (экран еще не установлен в отсеке 1)

Это совершенно удивительно! Вот мы и в 21 веке есть еще тонны благодатной почвы для экспериментов от любителя солнечной энергии / энтузиаст. Есть много дизайнов и материалов, чтобы попробовать и возможность учиться и вносить свой вклад к искусству и науке солнечной энергии своими руками!

Энтузиасты, работающие в других областях, таких как садовая астрономия или радиолюбительство, десятилетиями помогали продвигать эти дисциплины как на любительском, так и на профессиональном уровне. Между тем, солнечная энергия в равной степени интересна, интересна, очевидно необходима, дешевле в использовании и на самом деле многократно возвращает ваши инвестиции; тем не менее, везде есть возможности для любителей солнечной энергии на заднем дворе, которые еще предстоит изучить! Кроме того, есть налоговые льготы тоже доступны.

В то время как налоговое законодательство обычно меняется каждый год, большинство пакетов программного обеспечения для индивидуальной налоговой подготовки автоматически оснащены для его обработки. Если у вас есть интерес к экспериментам с солнечными батареями, пожалуйста, присоединяйтесь к нам. Ваши идеи могут изменить ситуацию в большем масштабе, чем вы можете себе представить, и вам будет очень весело на этом пути!


До мои рекомендации — сначала несколько предисловий

Мы едва коснулись поверхности нашего процесса тестирования. Фактически, мы все еще выясняем, как лучше всего проводить тесты, а тем более попробовать различные варианты наших текущих типов поглотителей. Тогда у нас есть бесчисленное множество других типов материалов, чтобы попробовать. Подробнее люди, тестирующие различные проекты или подтверждающие наши тесты, быть чрезвычайно полезным в продвижении процесса вперед! Итак, вам может быть интересно почему я уже предлагаю некоторые выводы и рекомендации. Там несколько причин:

1.   Этот процесс тестирования может занять всю жизнь в течение нескольких из нас  Прямо сейчас только двое или трое из нас проводят эти тесты. Если люди будут ждать «окончательного» ответа, они никогда ничего не построят. Это как ждать, чтобы купить компьютер, пока процессоры не перестанут улучшаться — вы никогда не будете владеть одним!

2.   Пока у нас чертовски много предстоящих испытаний, мы почерпнули хоть какие-то разумные данные о прямых, сравнительных испытаниях с четырьмя различные, популярные конструкции коллекторов, — обратный эталонный коллектор, пустой короб, вентилируемый софит и коллектор экрана из стекловолокна. Кроме того, хотя у нас нет параллельных номеров для сравнения, у нас есть очень хорошие данные о 5-й конструкции — алюминиевый водосточный желоб, составленные в основном Скоттом С и в меньшей степени я. Кроме того, у нас есть некоторые из первых рук опыт постройки различных коллекторов и оценка их расходы. Это хорошие окончательные данные, которые помогают нам сделать выводы на данный момент.

3.   Я продолжаю получать много прямых электронных писем с просьбами предоставить данные о производительности. обновления и рекомендации по дизайну от людей, желающих начать работу их коллекционеры. Они задаются вопросом, что бы я порекомендовал сейчас, основываясь на том, что мы узнали до сих пор.

Текущий Рекомендации

Немного из вас могут быть весьма заинтересованы в деталях тестирования и Я включил их ниже, но для тех, кто заинтересован в выводы и рекомендации на данный момент, если кто-то спросит меня сегодня какой тип коллектора горячего воздуха я бы порекомендовал построить, я бы ответь им так:

Для традиционной конструкции размером 4 х 8 футов я бы построил коллектор с двумя или тремя слоями. алюминиевый оконный экран.

 – Лучшая сравнительная производительность
— Наименее дорогой (25-футовый рулон шириной 4 фута, алюминиевый экран стоит всего около 29 долларов в Home Depot). Экран из стекловолокна даже дешевле и работает отлично, но мы не уверены в краске при действительно высоких температурах.
— Самая простая и быстрая сборка на сегодняшний день
— Самый низкий перепад давления (наименьшее сопротивление воздушному потоку, кроме черного коробка) Это означает, что вы можете получить более высокий поток воздуха для большей эффективности, чем вы бы испытали это с вентилятором того же размера и другими типами коллекторов.

Здесь Вот несколько примеров того, как построить коллектор экрана:

Мой сборщик двухслойных экранов: http://groups.yahoo.com/group/SimplySolar/photos/album/1082811597/pic/list?mode=tn&order=ordinal&start=1&dir=asc 9.0005

Гэри Resa’s, трехслойный коллектор: http://www. builditsolar.com/Experimental/AirColTesting/ScreenCollector/Building.htm

.

Видео на YouTube Детализация конструкции экранного поглотителя:


Для длинного низкого коллектора я бы изготовил водосточную трубу из алюминия.

— Хороший исполнитель. У нас нет параллельных сравнительных тем не менее, Скотт С. сделал несколько очень подробных замеры и расчеты, показывающие проектные работы алюминиевого водосточного желоба действительно хорошо. Вы найдете полную информацию о конструкции и Данные Скотта, документирующие производительность, внизу страницы: http://www.n3fjp.com/solar/solarhotair.htm
— Очень легко построить
— Материал водосточной трубы обеспечивает длинную низкую конструкцию. Это дает почти неограниченную гибкость в проектировании. опции.

Видео на YouTube с подробным описанием конструкция солнечного коллектора из алюминиевого водосточного желоба:


Хотя он также обладает хорошими характеристиками, я бы посоветовал людям отказаться от конструкции обратного прохода из-за чрезвычайно высокого перепада давления.

Я определенно отпущу людей от черного ящика из-за плохой сравнительной производительности.

Потолок с вентиляцией очень хорошо работает, а также хороший выбор. Однако я бы выбрал экран, потому что экран работает немного лучше, это намного дешевле, проще и быстрее построить.

Итак, вот оно. Основываясь на том, что я знаю сегодня, это мои рекомендации.

Нам предстоит многому научиться. Кто знает, что может выйти на свет в будущем, но если вы планируете построить коллектор, не ждите. Экран и водосточные коллекторы легко построить, и они отлично работают. В это время, чем дольше вы ждете, тем больше солнечных дней проходит, прежде чем вы когда-либо есть коллектор для них, чтобы сиять. Любой коллектор будет работать бесконечно лучше, чем без коллектора!

Что об алюминиевых водосточных коллекторах по сравнению с экраном?

Вопросы все время придумывать, как сравнивать алюминиевые водосточные коллекторы сборщикам экранов. Алюминиевый водосточный коллектор это супер дизайн, который стал очень популярным. Там было много хороших отчетов о дизайне водосточной трубы, я думаю, в часть, потому что коллектор водосточной трубы имеет много ингредиентов удачный дизайн:

 – Нагретый воздух, содержащийся в водосточных трубах, удерживается на достаточном расстоянии от остекления. Не смешивается с воздухом снаружи водосточных труб внутри коллектор вообще

—  Возле остекления совсем нет движущегося воздуха

—  Водосточная труба полностью охватывает воздушный поток, поэтому воздуху приходится много площади теплопередачи, трущейся о

— Его очень легко герметизировать, чтобы не было проникновения наружного воздуха


я не проводил параллельных испытаний коллектора водосточной трубы по сравнению с экран в моем тестовом коллекторе. Я думал об этом, но потом понял, что конфигурация в тестовом коллекторе не будет репрезентативной как люди строят длинную низкую конструкцию с водосточными трубами. Оба дизайна Работа отлично, поэтому я думаю, что выбор сводится к размерам коллектор, который вы планируете построить. Я бы выбрал водосточный коллектор для длинный коллектор и экран для высокого коллектора.


Тестирование Детали

Гэри Реза www.builditsolar.com и я работаю над этим проектом в совместных усилиях. Мы бы были бы рады , если бы вы присоединились к нам! Вот ссылка на подробности и результаты теста Гэри:

http://www.builditsolar.com/Experimental/AirColTesting/Index.htm

Мои такие же следует:

Вот YouTube Видео, обобщающее характеристики высокопроизводительного, горячего воздушный коллектор и наши результаты на данный момент:

Испытательное помещение — Использование эталонного коллектора для сравнения:

Как объяснено выше, есть много переменных, которые делают параллельное тестирование вызов, но Гэри и я хотели придумать способ для людей которые географически отделены друг от друга, чтобы иметь возможность внести свой вклад со значимыми сравнительными данными. Мы также хотели иметь базовый уровень для сравнения различных конструкций в наших собственных местах на разных дни и неизбежно разные условия.

Что мы решили нужно было построить базовый сборщик ссылок, который легко дублируются, так что относительная производительность должна быть идентичной. Сборщик ссылок никогда не будет изменен. Другой коллекторы будут работать против эталонного стандарта бок о бок побочные испытания, при этом сравнивается первичный результат — повышение температуры. Другими словами, если эталонный стандарт повышает температуру 50 градусов, а коллектор B повышает температуру на 60 градусов с тот же расход воздуха, можно сказать, что коллектор B превосходит эталонный стандарт на 20% (10/50).

В настоящее время мы используют схему обратного прохода для сборщика ссылок, задокументировано подробно на сайте Гэри. Задний проход работает хорошо, но мы рассматривают возможность выбора другого референса дизайн, потому что обратный проход требует гораздо большего давления для движения воздух через чем другие конструкции.

Расход воздуха

С точным датчики, измеряющие температуру на входе и выходе из коллектора это легко. Измерение расхода воздуха — совсем другое дело. Мы пробовали пакетные тесты, измеряя напряжение компьютерных вентиляторов и вставляя анемометр в поток воздуха. Тест сумки может быть наиболее точным, но это не вариант для моей конфигурации здесь. Эти два коротких видео показывают, как я уравновешиваю поток:

 Я Я также вставляю анемометр Kestrel в воздушный поток в качестве вторичного проверить поток воздуха.

Результаты пока

Так далеко, я сравнил референсный бэкпасс со стекловолоконным экраном и вентилируемые софиты здесь. Кроме того, Гэри также сравнил черный ящик и имеет данные для этого. Усреднение измерений за два дня вот мои результаты по стандарту обратного прохода, экран из стекловолокна и вентилируемый софит:



Итак, двухслойный коллектор экрана из стекловолокна превосходит обратный проход в среднем на 7,5%, что дает ему явное преимущество перед опорный обратный пассаж и вентилируемый софитный коллектор. Кроме того, это был, безусловно, самый простой, быстрый и дешевый сборщик делать.

Это где мы до сих пор. Я надеюсь обновить эту страницу как дополнительную выполняются тесты. Прямо сейчас коллектор экрана из стекловолокна является поглотителем тепла, чтобы бить. Как вы думаете, вы можете прийти с дизайном, который может? Я бы хотел увидеть, как ты это сделаешь! Приносить давай, мы все победим!!!

Если у вас есть интерес к мозговому штурму и тестированию солнечных проектов, или вы новичок в солнечной энергетике и вам нужна помощь в начале работы, мы будем рады, если вы подпишитесь:

SimplySolar — Солнечная энергия Форум и группы электронной почты!

Это оказывается, есть и другие люди вроде меня, которым тоже нравится делиться идеями и учиться на экспериментах друг друга! Если вы заинтересованы в мозговом штурме солнечные проекты, которые легко и недорого построить и дружелюбный к соседям или хотите помочь с проектом, который у вас есть идет, присоединяйтесь к нам!

Изначально для этой цели я создал группу электронной почты SimplySolar.
