кирпичная печь камин своими руками, варианты печных каминов, виды печей с каминной топкой

Содержание:

Сильные стороны печи-камина из кирпича
Материалы и инструменты
Строительные работы
Рекомендации профессионалов
Видео

Благодаря небольшой печи с камином внутри дома удается устроить обогрев живым пламенем. Подобными конструкциями ценители оригинальных и практичных решений часто оснащают дачи и загородные коттеджи.


Сильные стороны печи-камина из кирпича

Развитие технологий происходит синхронно с появлением новых запросов у людей. В результате традиционные конструкции из кирпича постепенно заменяются усовершенствованными аналогами. Печи-камины представляют собой моноблоки, где один трубный канал монтируется на единой платформе. При этом важно не забывать об особенностях функционирования каждого из элементов.

Для каминов характерен обогрев помещений посредством прямого излучения, что подразумевает нужду в объемной топке и интенсивной тяге. Печи работают совершенно по-другому – для них необходим многоканальный дымоход. Чаще всего в кирпичной конструкции имеется варочная поверхность и духовой шкаф. Это дает возможность хорошим хозяйкам готовить многочисленные вкусные блюда.


С помощью традиционной печи можно эффективно обогревать помещения, хотя в эстетическом плане эти сооружения не обогащают интерьер. Это является серьезным недостатком, ведь созерцание огня может успокоить после тяжелого рабочего дня. Особенно это актуально для современной жизни с ее невероятными скоростями: на фоне экстремальных нагрузок важно не забывать о полноценном отдыхе.

К положительным характеристикам печки камина для дома можно отнести:

  • Эффективность. Скорость обогрева помещения очень высокая.
  • Функциональное разнообразие. Печь и камин можно запускать одновременно, или по раздельности. Для этого в конструкции имеется поворотный шибер.
    Благодаря специальным задвижкам появляется возможность выбрать нужный вариант. Речь идет об использовании камина осенью, подогреве лежанки, готовке пищи на варочной поверхности.
  • Высокий КПД (до 80%).
  • Простое обслуживание. Это облегчается наличием под каждой топкой зольника с дверцами.
  • Долговечность. Когда за дело берется опытный мастер, камин печь для дома из кирпича служит не один десяток лет без всяких поломок.


Если все сделать правильно, печка-камин сможет существенно преобразить внутренность помещения. Это предусматривает изготовление чертежей и продумывание конфигурации сооружения. Финишная отделка конструкции обычно осуществляется посредством гладких или рельефных изразцов.

Материалы и инструменты

Кирпичная печь камин для дома относится к сложным конструкциям, поэтому перед началом строительных мероприятий важно изготовить проект камина из кирпича с порядовкой. Для самостоятельной реализации лучше отказаться от замысловатых схем. Недостаточный опыт может стать причиной серьезных ошибок, которые дают о себе знать в ходе эксплуатации.

Приступая к строительству обогревающего сооружения, необходимо обзавестись следующими инструментами и материалами:

  • Болгаркой с алмазным диском, кельмой, резиновой киянкой, отвесом, уровнем, рулеткой.
  • Рубероидными листами, щебенкой, глиной, цементом, песком.
  • Стальными уголками, арматурными прутами.
  • Досками для обустройства опалубки, металлическими листами.
  • Чугунной варочной плитой с конфорками, духовым шкафом, дверкой с жаропрочным стеклом.
  • Каминными задвижками, железными дверцами, колосниковыми решетками, дымовыми заслонками.

Особенно тщательно нужно подбирать кирпич для каминов и печей, т.к. его качество напрямую влияет на продолжительность службы сооружения.


Огнеупорный кирпич представлен рядом разновидностей:

  1. Шамотный. Служит для сооружения объектов, используемых при повышенных температурах. Составными компонентами материала выступает тугоплавкая глина, крупный кварцевый песок и графит. С виду эти светло-бежевые элементы с коричневыми вкраплениями способны отлично аккумулировать тепло.
  2. Кварцевый. Специализации материала – прямое соприкосновение с огнем или металлом. Важно учесть, чем кварцевый кирпич плохо переносит воздействие химических веществ.
  3. Теплоизоляционный. Задача этого материала – обеспечить изоляцию необходимого пространства от горячих стенок. В случае пренебрежения этой рекомендацией возможны самые печальные последствия, вплоть до возникновения пожара.

Строительные работы

На начальном этапе строительных работ важно определиться с местом, где будет стоять печь. Чаще всего применяют схему расположения, когда топка с варочной плитой находится со стороны кухни, а камин – со стороны гостиной. Не в каждом доме такая схема возможна, так что приходится действовать, в зависимости от ситуации.


Порядок возведения печки камина для дома из кирпича:

  • Фундамент. Нужно выкопать котлован, засыпав его дно щебнем. Для трамбовки и выравнивания слоя камня используется специальное приспособление.
  • Сооружение опалубки. Материалом выступает струганная доска. После этого можно заливать цементный раствор.
  • На застывание основания обычно дается неделя. Далее проводится укладка первого кирпичного ряда. В качестве гидроизоляции поверх цементной стяжки застилают слой рубероида.

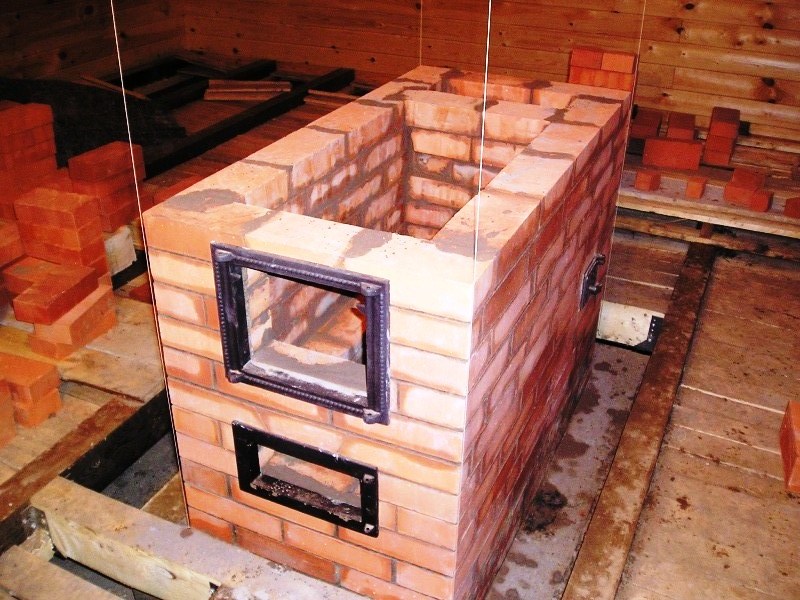

  • Кладка кирпича. Процедура реализуется по ранее выбранной схеме. Также проводится монтаж печного литья. При отсутствии должного опыта рекомендуется применять порядовку, иначе придется заново переделывать работу. Чтобы кирпичи лучше сцеплялись с раствором, их нужно за сутки до укладки замочить в воде. По ходу кладки проводится заглаживание внутренних сторон печи. В дальнейшем это убережет стенки печного камина от оседания пепла и сажи.
  • Сооружение дымохода. По ходу этой процедуры большое значение имеет точное соблюдение норм пожарной безопасности. На участках прохождения трубы сквозь перекрытия необходимо провести изоляцию огнеупорным материалом.
  • Сушка. Подразумевается пауза в работе на несколько недель, в течении которых кладка высыхает в естественных условиях.
  • Активная сушка. Предусматривает периодическое протапливание печи, до приобретения кладочными швами равномерного оттенка.


Чтобы добиться максимальной долговечности печного камина для дома, необходимо точно соблюдать пропорции при замешивании кладочного раствора. Речь идет о смеси, в состав которой входит глина, песок и немного цемента. Она должна быть достаточно пластичной и не трескаться под воздействием высоких температур. Надежнее всего воспользоваться составами из специализированных магазинов, качество которых подтверждается соответствующими сертификатами.

Рекомендации профессионалов

Печку камин в доме своими руками необходимо возводить, учитывая определенные требования, чтобы в дальнейшем максимально избежать эксплуатационных трудностей.


Полезные советы при возведении печи с каминной топкой:

  1. Приобретая кирпич, необходимо внимательно осматривать его со всех сторон. Признаком хорошего качества материала является отсутствие пережженных или недопеченных участков.
  2. При закладке фундамента потребуется достаточно глубокий котлован. Точные размеры основания зависят от массы будущего сооружения.
  3. При укладке первого ряда каждый кирпич тщательно позиционируется с помощью уровня.
  4. Во время приготовления раствора вначале перемешивают песок и цемент, после чего добавляют глину. Готовая смесь должна иметь хорошую однородность, не содержа комков.
  5. Чтобы не путаться с расположением отдельных элементов в каждом ряду, рекомендуется заранее составить подробную схему укладки.
  6. Весь ход сооружения нужно постоянно контролировать строительным уровнем, во избежание перекосов конструкции.
  7. Чтобы ускорить процесс, рекомендуется заранее провести сортировку на целые элементы, половинки, четвертинки.

Существует достаточно много вариантов печей каминов: на выбор подходящей конструкции напрямую влияет планировка жилища.


Чаще всего встречаются следующие виды печи камина:

  • Угловые. Предполагается расположение печи вдоль кухонной стены. Камин устанавливается под углом 45 градусов. Это хороший вариант для небольших загородных домов.
  • Фронтальные. Топка обустраивается на общей передней панели.

При качественном выполнении строительных работ готовая печь с каминной топкой будет хорошо обогревать дом в холодное время года. Если желание создать в доме комфортную атмосферу есть, а соответствующие навыки отсутствуют, лучше доверить эту работу специалистам по печному делу. Только за счет неукоснительного соблюдения технологии можно добиться долговечности и эффективности обогревающего сооружения.


Печь-камин своими руками. Видео

Что может быть лучше, чем сидеть в удобном кресле, попивая любимый напиток, вытянув ноги в сторону горящего камина. А уж если камин придуман и сложен собственными руками, плюс может еще выполнять функции печи, то удовольствие от отдыха перед ним, повышается в разы. Что же это такое – печь-камин и какие у нее особенности? Из названия этой конструкции ясно, что главное ее преимущество – это возможность не только обогревать помещение, но и способность приготовления на нем горячей пищи.

Печь-камин своими руками

Правильно построенная печь-камин реально экономит газ или электричество для своего хозяина. И в первую очередь, в домах, расположенных вдали от городских коммуникаций, не имеющих стационарных источников тепла. Помимо этого, она выполняет и чисто декоративную функцию, ведь камин может стать главной изюминкой в доме.

Поскольку наш камин будет иметь еще и печные функции, то понятно, что дым от него должен служить для нагрева печи. Следовательно, дымоходов будет два.

В режиме камина дым пойдет по одному пути, сзади камина, проходя, установленную в нем, заглушку. Если она будет открытой, то дым, не задерживаясь, будет уходить в атмосферу. Как печь при этом он работать не будет. В режиме печи будет задействован другой путь. О мерах пожарной безопасности в отношении загорания сажи. Ее надо регулярно и тщательно вычищать. Для этого требуется предусмотреть специальную дверцу, через которую это и будет делаться. Итак, приступая к собственноручному возведению в своем загородном доме устройства, под название печь-камин, в первую очередь надо провести подготовительные операции.

Необходимые материалы

  • Кирпич огнеупорный;
  • Бойлер;
  • Глина для раствора;
  • Дверца из жаростойкого стекла;
  • Чугунная дверка для чистки печи;
  • Песок тщательно просеянный, для смеси с глиной;
  • Каминная доска. Это для верхняя горизонтальная часть камина. На нее ставят декоративные предметы, придающие особое очарование камину;
  • Колосник. Для поддержания дров и распределения воздушных потоков;
  • Заслонка для отвода дыма.

Определяем количество глины из положения, что на 100 кирпичей надо ее 40 кг. Песка, на ту же сотню, берем 20 кг.

Какие нужны инструменты:

  • Тара или емкость для замешивания раствора;
  • Прочная кирка, небольшая лопатка;
  • Главные плотницкие приборы – уровень и отвес;
  • Ковш для зачерпывания раствора и молоток.

Камин должен стоять на фундаменте, а для фундамента нужны свои материалы. Это:

  • арматура из толстой проволоки;
  • цемент – покупаем в строительном магазине;
  • доска деревянная;
  • песок мелкий;
  • бутовые камни – куски горных пород. Гранит, базальт, доломит и т.д.;
  • крупный щебень;
  • инструменты – ножовка и гвозди.

Считаем достаточно сухого цемента — минимум 50 кг, песка и щебня – по 100 каждого вида. При возведении основания фундамента, песок и цемент будут относиться друг к другу, как 38:1

Печь-камин своими руками

Этапы строительства камина

Начинаем танцевать от печки, то есть, определяем месторасположение нашей замечательной печи. Основной упор делаем на расположение дымохода. Поскольку купленные в магазине инструменты имеют соответствующее качество и в проверке они особо не нуждаются, проверим кирпичи и глину. Главное, в кирпичах не должно быть трещин. Глину можно проверить экспериментально. Сделать из смеси раствора и глины несколько небольших образцов и дать им высохнуть. Потом проверить на прочность. Изготавливаем фундамент под печь.

Фундамент должен быть больше по основанию, около 15 см будет достаточно. Если пол земляной, то заливать фундамент надо достаточно глубокий, не меньше метра.

Схема стандартная. Роем яму. Сколачиваем опалубку. Укладываем арматуру. Заливаем цементом. Поверх снова выкладываем слой из арматуры. Накрываем все пленкой. Через половину суток снимаем пленку. Частично демонтируем опалубку. Оставшуюся опалубку еще через 12 часов заполняем бутовыми камнями и заливаем раствором. После высыхания, окончательно демонтируем опалубку, все возникшие ямочки и неровности засыпаем землей. Отвесом определяем места, где будут углы фундамента.

Кладка кирпича

Первые ряды кирпича – это основание всей конструкции. Их должно быть два. Далее выкладывается канал для прохода дыма, поддувало и прочистку от сажи. Канал тянут еще на два ряда кирпичей. Начиная с ряда 6, и по 9-й выкладывается шамотным (огнеупорным) кирпичом дно топки. В 10-12 рядах предусматривается отверстие непосредственно для топки. На 13-м уровне устанавливается дверца, на 14 – свод и вертикально установленного кирпича. Ряд №15 – ровняем свод. На №16 устанавливается каминная полка. Номера 17 и 18 – перекрытие топки.

Важно! Правило толщины одного слоя раствора — не более 4 миллиметров.

Надо следить, чтобы канал был извилистым, что позволит нагревать конструкцию равномерно. Ряд №19 — установка заслонки на канале слева. Следующие семь рядов – стены и дымоход. На 27 ряду устанавливаем металлическую плиту. Она будет поддерживать конструкцию в целом. Ряды с 28 по 30 — это перекрытие конструкции. После этих операций делают колодец для отвода дыма. При этом важно, чтобы получилась привязка — каждый верхний кирпич перекрывал нижний. На втором ряду колодца ставим заслонку № 2.

Устанавливаем бройлер в топочнике и теплоустойчивую дверцу

Фактически, на этом наше строительство подошло к логическому концу. Несколько раз, понемногу, без фанатизма протопим печь. Проверяем на отсутствие задымления по всей траектории движения дыма, на растрескивание кирпичей от воздействия температуры. После этого раздуваем контрольную топку по полной программе, параллельно внимательно наблюдая за процессом. После того, как мы убедились в полной пригодности печи – камина к работе, начинаем декорировать камин всем тем, что кажется вам приемлемым.

Печь-камин своими руками

Важно помнить

Тщательно следите за качеством выкладываемого фундамента. Это основа всего, всей конструкции. Правильный, ровный и массивный фундамент – надежная основа для тяжелой кирпичной конструкции, которая еще и нагревается при работе на сотри градусов. То место, где дымоход пересекается с потолком, надо заделать изолирующим материалом. Это важно для того, чтобы потолок не перегрелся и не задымил или не вспыхнул в этом месте. Желательно применять материалы из асбеста, они прекрасно держат тепло. При строительстве не ленитесь постоянно проверять вертикали и горизонтали конструкции уровнем и отвесом. Плохо выверенная конструкция может подвести в саамы неподходящий момент и развалиться под неравномерно распределенной тяжестью.

Проверьте и обеспечьте обязательную закрываемость топливника, причем закрываться должно плотно и надежно.

Если дверца стеклянная, то удостоверьтесь, что стекло жаропрочное. Проверьте сертификат и документацию с особой тщательностью, речь идет о безопасности всего дома. Помните, что гладкость конструкции внутри дымохода, гораздо важнее, чем все конструкции снаружи. Наличие внутри зазоров и выступов приводит к тому, что там начинает скапливаться зола и отходы сгорания – а это плохо с противопожарной точки зрения.

Видео


Фото: hornosartesanos.com, louanneslittlehouseontheprairie.blogspot. com

Как построить камин в доме своими руками: видео

Как построить камин в доме и что необходимо знать перед этим, читайте ниже. Печь-камин — это не только оригинальное украшение дома, но еще и средство для отопления помещения.

Чтобы агрегат действительно был полезным и радовал глаз, необходимо определить объем помещения, где он будет размещаться, а также подобрать для него место.

Знать размеры помещения нужно для того, чтобы провести правильный расчет размеров топки. Именно от размеров топки зависит, сможет ли камин обогреть данное помещение.

Нынешние камины изготавливаются из огнеупорного кирпича и формируются из специального бетона. Помимо этого, широкое применение нашли металлические топки.

Чтобы рассчитать размеры кирпичной топки, следует учитывать размеры кирпича. Для расчета размеров металлических и бетонных топок достаточного только размеров помещения.

Размещение камина

В зависимости от места размещения печи в комнате, различают камины:

  • фронтальные;
  • угловые;
  • отдельно стоящие.

Фронтальное или угловое размещение прибора – это классический вариант.

В этом случае печь-камин размещается возле стены или же в углу. Преимуществом такого размещения является то, что агрегат в этом случае занимает мало места.

Отдельно стоящие модели, как правило, круглые и символизируют собой нечто вроде древнего очага. Такие камины более эффективны в теплоотдаче.

Выбор места, где будет располагаться отопительный прибор – это исключительно индивидуальное решение, которое зависит от предпочтения хозяина дома и от общего интерьера помещения, в котором и будет сооружено средство обогрева.

Единственное условие, которое стоит непременно соблюсти в выборе места для камина – это отсутствие сквозняков, которые могут негативно сказываться на его работе.

Видео:

О дымоходе

Важной деталью камина является дымоход, который отвечает за создание необходимых условий для хорошей тяги. Они могут изготавливаться из кирпича, металла, керамики, к тому же для их изготовления могут применяться стеклянные трубные модули и многое другое.

Дымоходы бывают:

  • встроенные;
  • подвесные;
  • с опорой на камин.

Дымоходы из кирпича, которые опираются на камин в деревянном доме, требуют возведения специального фундамента. Встроенные дымоходы являют собой вертикальный канал, через который выводится дым, они устанавливаются внутри ограждающей стены. Подвесные дымоходы крепятся, как правило, к несущим конструкциям крыши.

Но каким бы ни был отвод дыма, при его проектировании необходимо учесть, что его сечение и высота напрямую зависят от размера топки.

Фундамент и основа

Если с параметрами камина все решено, следует уделить внимание фундаменту. Его строительство начинается с выкапывания ямы на глубину 20-40 см. Дно ямы заполняется песком и мелким щебнем, уплотняется трамбовкой и заливается жидким раствором.

Теперь можно приступить к основной кладке кирпича. Стоит отметить, что фундамент  должен быть со всех сторон шире, чем основание печи камина.

Наружные его стороны строят по подобию колодца, внутрь которого засыпаются камни и заливается жидкий раствор. Высота фундамента где-то на два кирпичных ряда должна быть ниже пола.

Видео:

Строительство дымохода

Выход дыма через дымоход должен происходить равномерно, без завихрений. Поэтому стены внутри дымохода должны быть гладкими, а швы необходимо тщательно затирать. Особенно это касается кирпичной кладки.

При возведении дымохода следует учесть и тот факт, что периодически его необходимо прочищать. С этой целью в конструкции необходимо предусмотреть слуховое окно, из которого, с помощью специального трапа, можно подобраться к трубе.

Не менее важную роль в устройстве дымохода играет мусоросборник. В него во время чистки будет попадать сажа и другой мусор. Ввиду этого к мусоросборнику также нужно сделать доступ, чтобы потом его легко можно было очистить.

Камины своими руками — фото:

Хотите начистоту, хлопотное это дело построить подобное сооружение своими руками. Но всё возможно!

Видео — как сделать камин из кирпича:

P.S. Намного легче пригласить специалиста или купить печь-камин, их сейчас полно в продаже. Но если вы хотите сами построить полезный агрегат, то выход один, купить литературу и стать специалистом в этой области.

Печь камин своими руками — порядовка и видео руководство

Существует масса способов сделать свой дом более уютным и комфортным, и, пожалуй, самым эффективными и оттого самым популярным из них является сооружение какой-нибудь печной конструкции. Камин, очаг, печь – обо всем этом люди знают много веков, но в последнее время четко отслеживается тенденция того, что их популярность возвращается.

Содержание статьи:

  • 1 Видео руководство
  • 2 Что же это такое – печь-камин?
  • 3 Необходимые материалы
  • 4 Чертеж и порядовка
  • 5 Важные рекомендации по строительству

Печь шведка так же идеально подойдет для отопления дачного участка, о её изготовлении читайте тут

Среди них особое внимание следует уделить печам-каминам, которые позволяют не только отапливать помещение, но и готовить пищу. Обе функции в них успешно сочетаются, не вредя друг другу, благодаря чему такие конструкции часто встречаются в загородных домах. Более того, современные изделия отделываются декоративным камнем, керамикой, другими материалами, что позволяет из полезной в доме вещи сделать достойный элемент дизайна интерьера.

Видео руководство

Конечно, можно купить печь-камин и нанять специалистов для ее установки, благо производителей сегодня тьма. Но если есть желание, то почему не соорудить печь-камин своими руками ? К тому же, это позволит вам значительно сократить затраты.

Но для начала несколько слов об особенностях конструкции.

Что же это такое – печь-камин?

Неопытные люди, которые впервые слышат о возможности сооружения такой необычной конструкции, недоумевают: отчего тратить столько сил и времени, дабы построить печь-камин своими руками? Все дело в том, что она успешно объединила в себе все лучшее, как от камина, так и от печи.

  • Конструкция может быть использована не только для отопления, но и для приготовления пищи.
  • Она позволяет сэкономить на электричестве или газе.  В особенности, это относится к загородным дачам, где благодаря такой конструкции можно не использовать других источников тепла. Наконец, все мы со временем переходим на энергосохраняющие технологии – лампы, к примеру.
  • Если есть желание, то изделие будет выполнять чисто декоративную функцию – вы будете наслаждаться глядя, как теплое пламя плавно покачивается в нескольких метрах от вас.

Итак, с преимуществами мы разобрались. Но дабы обе опции успешно совмещались в одной конструкции, она (конструкция) должна иметь следующие режимы работы.

  1. Режим печки. Здесь дым будет уходить по двум дополнительным дымоходам, которые располагаются по обеих сторонах. Рядом с топочной они соединяются и входят в конструкцию единым каналом. Так нагревается печка.
  2. Режим камина. Здесь дым будет поступать в специальный сборник, передвигаясь дальше по поднимающемуся каналу (который располагается сзади конструкции). Если задвижка будет открытой, то дым беспрепятственно попадет в дымоход и выйдет на улицу. Характерно то, что в это время печь греться не будет.

Касаемо чистки, в этом случае она должна проводиться регулярно. Большая часть сажи будет собираться под топочной камерой, поэтому там нужно оборудовать специальную дверцу, способную открываться при необходимости в чистке системы.

Словом, печь-камин – крайне успешное сочетание сразу нескольких опций. Особо она хороша для тех загородных дач, в которых владельцы проживают не все время, ведь благодаря камину можно рекордно быстро обогреть здание, а тепло при этом будет храниться еще долго. Ежели вы планируете изготовить печь-камин своими руками, для начала ознакомьтесь с перечнем материалов, которые необходимо будет приобрести.

Необходимые материалы

А необходимые материалы, будут весьма разнообразными, ведь они нужны для сооружения фундамента, самой печи-камина, а также и топки. Что нужно для печки камина:

  1. огнепрочный кирпич;
  2. бойлер;
  3. глина;
  4. прозрачная дверца из жаростойкого материала;

  5. песок, который предварительно просеивался;
  6. каминная доска;
  7. колосник;
  8. дымовая заслонка.

Сколько кирпича понадобится, вы должны определить еще в начале работы. Глины же будет достаточно 40 килограмм (если рассчитывать на сотню кирпичей), а песка, при аналогичном расчете, понадобится 20 килограмм. Помимо того, потребуется и ряд инструментов:

  1. резервуар для замешивания раствора;
  2. кирка;
  3. лопатка;
  4. уровень, а также отвес;
  5. ковш;
  6. молоток.

Итак, с печкой разобрались, теперь посмотрим, что нужно для сооружения фундамента:

  1. арматура;
  2. цемент;
  3. доска;
  4. песок;
  5. бутовые камни;
  6. крупнофракционный щебень;
  7. некоторые инструменты – ножовка, молоток и гвозди.

Дабы соорудить фундамент, сухого цемента требуется 50 килограмм, а щебенки и песка – по 100 килограмм. Соотношение песка и цемента при сооружении тумбы фундамента будут составлять 38 к 1.

Чертеж и порядовка

Процедура собственноручного изготовления подобного рода конструкции традиционно состоит из нескольких этапов. Рассмотрим их детальнее.

Этап №1

Для начала мы должны определиться с местом, где, собственно, и будет располагаться наша печь-камин. При этом необходимо учесть тот факт, что в этом же месте будет проходить труба стационарного дымохода. Затем, определившись с местом, вы должны подготовить соответствующий чертеж, по которому и будут проходить все дальнейшие работы.

Этап №2

Проверяем надежность и качество всех купленных в магазине материалов и инструментов.

Важно! Особое внимание следует уделить кирпичам – они не должны быть покрытыми трещинами! Исключение может составить разве что необходимость в использовании кусков кирпича.

Если вопрос стоит только в отоплении дома, как вариант можно использовать газовый двухконтурный котел, о его применении мы писали ранее

Кроме того, проверяйте и глину. Для этого потребуется замешать незначительное количество раствора. Затем сделайте небольшой столбик из нескольких кирпичей, дайте ему часиков двенадцать на то, чтобы высохнуть, а затем проверьте прочность полученной конструкции. Если она (прочность) на должном уровне, то качество глины удовлетворительное.

Этап №3

Третий этап работы заключается в изготовлении фундамента. Характерно то, что размеры фундамента должны быть несколько больше, чем размеры будущей печки (где-то на 15 сантиметров). Перед началом строительства пол разбирается. Если почва под ним мягкая, то вам потребуется залить фундамент поглубже, примерно на 1 метр. Все основание необходимо делать так.

  • Для начала делаем опалубку, используя обычные доски. Далее поперек и вдоль выкладываем металлическую арматуру. Заливаем опалубку заранее приготовленным цементным раствором, выкладываем еще один слой арматуры. Весь полученный «бутерброд» накрывается полиэтиленовой пленкой.
  • Через двенадцать часов пленка снимается. Опалубка при этом демонтируется, но не полностью – ведь сверху аналогичным образом будет установлена новая опалубка, для тумбы будущего фундамента.
  • По прошествии еще двенадцати часов опалубка закладывается бутовым камнем, применяя для этого раствор.
  • Затем происходит демонтаж опалубка, а все приямки необходимо засыпать землей. Далее ждем некоторое время и все – можно приступать к укладке кирпича.

Остается лишь убрать пленку и определить, где будут проходить углы фундамента – для этого используется отвес.

Этап №4

Приступаем непосредственно к кладке кирпича. Главное, чтобы вы в точности соблюдали приведенную ниже схему-порядовку.

Важно! Соблюдайте меру при добавлении глины в раствор – если ее будет слишком много, то качество кладки существенно снизится. Толщина одного слоя раствора не должна превышать 4 миллиметра.

Итак, наша печь требует адекватной порядовки. Вот она.

  1. Первые пару рядов будут составлять основание конструкции. Далее следует третий ряд – выкладка дымового канала, прочистка и поддувало. При кладке рядов №4 и №5 продолжается выкладка канала, а вот уже на шестом ряду мы будем использовать шамотный кирпич для сооружения дна топки (такой кирпич на рисунке обозначен желтым). Этот кирпич кладется вплоть до девятого ряда, при котором устанавливается колосник.

  2. Ряды №10-12 кладутся аналогичным образом, при этом в передней части печи необходимо выкладывать отверстие для топки.
  3. Следующий тринадцатый ряд подразумевает установку дверцы, а четырнадцатый – свод из кирпича, устанавливаемого вертикально.
  4. Ряд №15 – выравнивание свода. На шестнадцатом устанавливается каминная полка, на семнадцатом-восемнадцатом – перекрытие топки. Если все будет сделано правильно, то канал получится извилист, благодаря чему дым будет нагревать все стенки конструкции.

  5. Ряд №19 подразумевает установку заслонки на левом канале, следующие семь рядов – выкладка стен и дымохода.
  6. Ряд №27 – установка металлической плиты, которая будет поддерживать всю конструкцию.
  7. Ряды №28-30 образуют перекрытие конструкции, которые выкладывается красным кирпичом. Затем с одной стороны оборудуется колодец для дымохода соответствующей высоты. При этом важно, чтобы каждый последующий кирпич перекрывал предыдущий, дабы появлялась перевязка – нижний кирпич должен перекрываться верхним. Благодаря этому конструкция будет более устойчивой. Вторая заслонка должна быть установлена на втором ряду колодца.

Этап №5

Когда тело нашей конструкции будет готовым, в топочнике камина следует установить бойлер, кроме того, требуется установка термоустойчивой дверцы. Благодаря всему этому тепло в печи будет циркулировать, чего и требуется для обогрева.

Этап №6

Все, на этом строительство закончено. Остается лишь просушить конструкцию (для этого нужно провести несколько осторожных топок), после чего следует топка контрольная. Далее при желании можно заняться декорированием печи-камина.

Важные рекомендации по строительству

В итоге хотелось бы добавить несколько дельных советов, которые помогут вам соорудить максимально эффективную и надежную печь-камин своими руками.

  • Выкладка фундамента требует от вас особой тщательности. Это будет основой, костяком будущей конструкции.
  • Место, где дымоход будет проходить сквозь потолок, должно покрываться изолирующим материалом.
  • Позаботьтесь о том, чтобы топливник в любом случае закрывался.
  • Периодически контролируйте горизонтальность и вертикальность конструкции, используя отвес и уровень.
  • Прозрачная дверца обязательно должна быть жаростойкой – в противном случае она рассыплется от высокой температуры.
  • Укладывая кирпич, особое внимание уделяйте не только внешней части печи-камина, но и внутренней. Никаких отвисших кусков цемента, щелей и зазоров быть не должно, так как это лишь снизит тягу, что, в свою очередь, приведет к более интенсивному оседанию сажи и золы.

Как мы видим, собственноручное создания печи-камина – процедура не такая уж сложная, если есть все для нее необходимое.

пошаговая инструкция с фото и видео, монтаж и прочее

Каждый хозяин загородного домовладения стремится к организации комфорта в своём жилище. Особую атмосферу создаёт открытый или закрытый очаг пламени, который окажет успокаивающее воздействие и обогреет в холодные месяцы. Для того чтобы сделать источник тепла безопасным и эффективным, можно своими руками построить угловую печь-камин. Для этого потребуются чертежи такого сооружения и навыки кирпичной кладки.

Содержание

  • 1 Что такое печь-камин, её достоинства и недостатки

    • 1.1 Таблица: достоинства и недостатки печей-каминов

  • 2 Конструктивные особенности и принцип действия

  • 3 Расчёт основных параметров

    • 3.1 Расчёт кирпичей

    • 3.2 Расчёт фундамента и раствора для кладки

    • 3.3 Видео: угловой камин из кирпича

  • 4 Необходимые материалы и инструменты

  • 5 Подготовительные работы, выбор места

  • 6 Печь-камин своими руками: пошаговая инструкция

    • 6.1 Подготовка кладочной смеси

    • 6.2 Пошаговая инструкция: особенности кирпичной кладки

  • 7 Особенности установки дымохода

  • 8 Особенности эксплуатации

Что такое печь-камин, её достоинства и недостатки

Печь-камин представляет собой агрегат или капитальное сооружение, изготовленное из огнестойких материалов, которое аккумулирует тепло от очага пламени в топочной камере.

Эти конструкции чаще всего используют в качестве источников тепла и комфортных элементов интерьера на дачах, загородных домах и частных домовладениях.

Конструкция из красного огнеупорного кирпича

Печи-камины ряд достоинств и недостатков, которые выражены в следующих критериях:

Таблица: достоинства и недостатки печей-каминов

ДостоинстваНедостатки
  • конструкция пристенного сооружения рассчитана на обогрев помещений площадью до 100 м², что делает её универсальной для возведения как в дачных домиках, так и загородных домовладениях;
  • угловая конструкция позволяет сохранить полезное пространство, а смещённая симметрия формы даст возможность выбрать оптимальный вариант;
  • имеет высокий КПД, так как обогрев осуществляется не только в результате конвекции горячих потоков, но и в результате теплового излучения. Это свойство конструкции позволяет поднимать температуру внутри комнат от 0 °С до +25 °С за период времени от 60 до 120 минут.
  • печь-камин, возведена в углу помещения сможет обогреть несколько комнат.
  • если конструкция печи-камина не оборудована дверцей топливной камеры, то тепло не задерживается внутри, а стенки быстро остывают;
  • высокая стоимость постройки;
  • для самостоятельного возведения потребуются специальные познания и навыки в строительном деле.

Конструктивные особенности и принцип действия

Конструкция печи-камина состоит из двух основных элементов — топочной камеры и дымоходной системы. От того, насколько точно рассчитаны соотношения их параметров, зависит степень эффективности и производительности отопительного сооружения.

Принцип работы печи-камина заключается в том, что пламя в топочной камере горит при открытом (в верхнем торце) дымоходе. Удаление дыма осуществляется под воздействием тяги, мощность которой зависит от длины трубы. Эффективное теплоизлучение происходит во время горения топочного материала, но при его сгорании нагревание значительно снижается. Чтобы повысить теплоотдачу, печь-камин оборудуют конвекционной камерой. Эта модернизация позволяет осуществить циркуляцию воздуха из помещения внутрь неё, а нагретый воздух — обратно.

Как любое капитальное строение, печь-камин имеет твёрдое основание.

Угловая конструкция

В целях пожарной безопасности конструкция оборудуется подтопочной площадкой. Её располагают на полу перед камином. Для этого используются негорючие материалы — металл, камень, огнеупорный кирпич или плитка.

В соответствии с нормами пожарной безопасности, такая платформа должна изготавливаться на 30–35 см шире периметра печи-камина.

Выше платформы располагается полость зольника и топливная камера. Пространство между этими отсеками оборудуют колосниковой решёткой. Это увеличивает КПД отопительного сооружения, так как под горящим топочным материалом образуется место для сброса сгоревшего материала.

Конструкции с закрытой топочной камерой оснащают специальным поддувом, благодаря которому можно изменять мощность жара внутри печи-камина. Это даёт возможность продлить время горения, тем самым сэкономить топочный материал.

Все поверхности печи-камина, которые контактируют с открытым пламенем, выкладывают огнеустойчивыми материалами. Это необходимо, так как температура в этих участках камина достигает, а иногда и превышает отметку в + 1000 °C.

Чтобы усилить теплоизлучение, заднюю стену печи-камина оборудуют листами из нержавеющей стали или чугуна. Для большей теплоотдачи заднюю стену топочной камеры выстраивают под наклоном вперёд. Благодаря этому тепловые потоки направляются в сторону платформы, дополнительно обогревая полы.

Над топочной камерой устанавливается камера для сбора дыма (хайло). Она имеет неправильную форму, напоминающую усечённую пирамиду, в передней части которой есть специальный барьер. Эта преграда не позволяет холодным воздушным потокам смешиваться с продуктами сгорания, а также предотвращает попадание дыма внутрь помещения.

Задняя стена камеры для сбора дыма оборудована специальным выступом (каминным зубом), который удерживает скопившийся газ от попадания в помещение.

Каминный зуб не даёт саже вываливаться в топочную камеру. Чтобы очищать этот участок печи-камина, вблизи него устанавливается дверца.

Отсек сбора дыма (хайло) и дымоходную систему разделяет металлическая задвижка. Этот элемент служит для перекрытия пути тёплых потоков из помещения наружу, после прогорания дров. Задвижкой также пользуются для регулировки тяги.

Труба дымоходной системы возводится по тому же принципу, что и в других отопительных сооружениях. Для обеспечения хорошей тяги, её высота должна быть не менее 500 см от основания топочной камеры.

Расчёт основных параметров

Эффективность работы печи-камина зависит от правильности расёта параметров всех её элементов. Несоответствие в расчётах приведёт к тому, что значительно снизится теплоотдача или часть дыма из топочной камеры будет выходить в помещение. Поэтому для возведения правильной конструкции печи-камина необходимо соблюдать следующие правила:

  1. Размер окна топочной камеры не должен быть более 2–3% от площади обогреваемой комнаты.
  2. Чтобы определить площадь подовой поверхности, необходимо квадратуру окна топочной камеры умножить на 0,7.
  3. Ширину топочной камеру рекомендуется делать в пределах от 20 до 40% больше её высоты.
  4. Для расчёта глубины топочной камеры нужно умножить параметр её высоты на 0,7.
  5. Диаметр или сечение дымоходной трубы рекомендуется делать не менее 10% от квадратуры окна топки. При этом её канал не рекомендуется делать меньше: 150х280 мм для кирпичной конструкции, диаметром 160 мм — для трубы.
  6. Дымоходную трубу нужно выкладывать таким образом, чтобы она была конической формы.

Чтобы не ошибиться в вычислениях можно, воспользоваться готовыми таблицами и проектами таких сооружений.

Оптимальные размеры

Расчёт кирпичей

Для получения точного расчёта кирпичей необходимо использовать готовые схемы порядовок. Количество строительного материала зависит от конкретной конструкции печи-камина. В предложенных схемах половины или меньшие доли материала следует считать как целые кирпичи. При этом их общее количество нужно умножить на 1,2.

Угловой вариант

Полученное значение даст возможность приобрести материал с небольшим запасом. Это необходимо, так как кирпичи могут повредиться при транспортировке или разгрузке, а некоторые из них — оказаться бракованными.

Для конструкции печи-камина возводимой по указанной ниже схеме, потребуется около 360 штук красного кирпича и около 60 — шамотного.

Жёлтым цветом выделен шамотный кирпич

Расчёт фундамента и раствора для кладки

При расчёте раствора для кладки следует руководствоваться тем, что при толщине слоя в 3 мм, потребуется одно ведро смеси для 50 кирпичей.

Зная параметры используемого материала, несложно рассчитать какой объём бетона и песка потребуется для установки плитного основания.

Фундамент для угловой печи-камина будет иметь форму сектора цилиндра, угол которого равен 45 градусам.

Синим цветом выделена фигура — сектор цилиндра

Чтобы рассчитать объём бетона такой формы необходимо вспомнить школьный курс геометрии, а именно формулу нахождения объёма цилиндра, которая имеет такой вид: V=πR²h, где π – математическая константа выражающая отношение длины окружности к длине диаметра, равная 3,14, R — радиус, h- высота фигуры.

Длину каждой из сторон прямого угла фигуры можно легко рассчитать, зная параметры кирпича.

Указаны строительные названия сторон материала

Согласно схеме кладок рядов печи-камина видно, что эти стороны имеют 3 длины постельной стороны кирпича и одну — тычковой. На примере это выглядит следующим образом: 0,25+0,25+0,25+0,12=0,87 м. Фундамент для печи-камина необходимо делать с каждой стороны на 10 см больше самой конструкции: 0,87+0,1=0,97 м.

Например, высота фундамента составит 10 см.

Теперь необходимо подставить значения к формуле, чтобы найти объём цилиндра. Полученный результат необходимо разделить на 4, так как сектор цилиндра имеет его четвёртую часть. Формула будет таковой: V=(π·R²·h):4. Подставим значения: 3,14·0,97²·0,1=3,14·0,94·0,1=0,295:4=0,073 м³ бетонной смеси потребуется для заливки фундамента такой формы.

Видео: угловой камин из кирпича

Необходимые материалы и инструменты

Для строительства печи-камина не потребуется какое-либо специальное оборудование. Все необходимые для этого инструменты можно найти у каждого хозяина:

  1. Штыковая и совковая лопата.
  2. Большой лом.
  3. Ручная циркулярная пила.
  4. Ножовка.
  5. Строительный уровень.
  6. Измерительная рулетка.
  7. Отвес.
  8. Большой угольник.
  9. Правило для разравнивания бетонного основания.
  10. Ёмкости для воды и кладочной смеси.
  11. Глубинный вибратор.
  12. Кельма.
  13. Киянка с резиновым бойком.
  14. Плоскогубцы.
  15. Молоток.

Чтобы сделать заливку фундамента потребуются следующие материалы:

  1. Материал для гидроизоляции. Можно использовать рубероид или толстый полиэтилен.
  2. Для изготовления армирующей решётки — арматурные прутья, сечением 0,8 см.
  3. Песок.
  4. Мелкофракционный (от 20 до 30 мм) щебень или крупный отсев из гранита.
  5. Для изготовления опалубки — обрезные доски, фанера или OSB плиты.
  6. Бетонная смесь марки М 300 или М 400.
  7. Гвозди и саморезы для укрепления опалубки.
  8. Проволока или пластиковые хомуты для крепления арматурных прутьев.
  9. Шамотный кирпич марки ША 8 стандартных параметров.
  10. Красный огнеупорный кирпич марки М 150 обычных размеров.
  11. Облицовочный материал.
  12. Цемент.
  13. Глина.
  14. Металлические уголки из стали с шириной полок 50х50 или 60х60 мм.
  15. Задвижка из металла.
  16. Изолирующий жароустойчивый материал из асбеста или базальта.

В качестве кладочной смеси удобно использовать готовый материал из строительных магазинов. Такие смеси специализированы под возведение подобных сооружений.

Большой выбор

Подготовительные работы, выбор места

Для печи-камина такой формы не так уж и много мест для установки. Однако даже из четырёх углов необходимо выбрать правильное расположение.

Для печи-камина лучше всего подойдёт большая комната или зал с площадью не менее 20 м², так как для её полноценной работы необходим большой объём воздуха.

Специалисты печного дела рекомендуют строить угловые печи-камины у внутренних стен комнаты. Это обусловлено тем, что камин, при таком расположении не теряет отопительной способности, а также исключаются проблемы с работой дымоходной системы.

Следует учесть, что печь-камин не стоит устанавливать вблизи дверей и окон, так как между топочной камерой и проём возникают сильные воздушные потоки, которые могут привести к потере теплоизлучения или пожару.

Если печь-камин будет оборудована топочной камерой закрытого типа, то тяга внутри сооружения будет постоянной независимо от места.

Печь-камин своими руками: пошаговая инструкция

Основание для печи-камина удобней всего закладывать на этапе заливки ленточного фундамента для дома. Если дом уже построен, то установке фундамента будет предшествовать демонтаж напольного покрытия.

Следует учесть, что бетонное основание для обогревательных сооружений нельзя соединять с фундаментом жилого дома. Между основаниями необходимо оставлять расстояние от 50 до 100 мм. Если этим пренебречь, то массивная конструкция дома со временем даст усадку. В результате элементы печи-камина сместятся или деформируются, образуя трещины и зазоры. Будет нарушена целостность конструкции, что повлияет на её функциональность и производительность.

Красные стрелки — горячие потоки, синие — холодные

Закладка фундамента

Для закладки фундамента необходимо выполнить следующие действия:

  1. В помещении дома, в месте будущего расположения печи-камина сделать разметку. Для этого на стене необходимо маркером сделать отметки габаритов фундамента.

    Оставить место для защитной поверхности

  2. Разобрать напольное покрытие. С помощью отвеса и строительного уровня продлить разметку вниз.
  3. Деревянные лаги на этом этапе не убирать, до момента подведения фундамента печи-камина до их уровня.
  4. Используя те же инструменты и отметки на стене, определить точное расположение основания на полу цокольного уровня дома.
  5. Используя лом и лопаты разобрать пол до фундамента дома.

    На этом этапе нельзя распиливать лаги

  6. Выкопать котлован, глубиной равным основанию дома, шириной на 10–15 см больше конструкции печи-камина. Если на строительном участке преобладает песчаный или супесчаный грунт, то стены котлована могут осыпаться. Чтобы этого избежать, необходимо покрыть их полиэтиленом.
  7. Разровнять и тщательно утрамбовать дно ямы.
  8. Засыпать песок, чтобы получилась толщина слоя 10 см. Следует учесть, что влажный песок лучше спрессовывается.
  9. Сверху песочной подушки насыпать такой же слой гравия.
  10. Из досок или фанерных листов сделать опалубку для заливки фундамента.

    В качестве опалубки использованы листы фанеры

  11. В каждый угол котлована вбить по одному деревянному бруску. К ним будут закреплены щиты опалубки. Если опалубка будет изготавливаться из досок, то между ними останутся щели, сквозь которые будет высыпаться земля. Чтобы избежать этой проблемы, нужно обвернуть готовый щит в полиэтилен.
  12. С помощью рубероида или толстого полиэтилена сделать гидроизоляцию.
  13. Из арматурных прутьев сечением 0,8 см изготовить армирующий каркас для бетонного основания. Ширина её ячеек делать не более 10х10 см. места пересечений металлических стержней закрепить с помощью проволоки, электросварки или пластиковых хомутов. Вся металлическая конструкция не должна лежать на гидроизоляции. Поэтому её можно расположить на половинках или обломках кирпичей.

    Металлические прутья укрепят бетонное основание

  14. Залить бетонную смесь марки М300 или М 400 внутрь опалубки. Используя глубинный вибратор удалить пузырьки воздуха из не застывшего основания. Жидкий бетон должен полностью покрыть выступающие детали арматурного каркаса.
  15. Накрыть фундамент гидроизолирующим материалом. Это позволит бетону равномерно застывать. Через 3–4 недели основание полностью затвердеет.

    Его поверхность необходимо разравнивать ещё в жидком состоянии

  16. Теперь необходимо отпилить деревянные лаги пола. Их торцы будут располагаться на фундаменте печи-камина.
  17. Основание готово для кладки кирпичных рядов.

Подготовка кладочной смеси

Строительные магазины изобилуют разнообразием растворов и жароустойчивых смесей для кладки печей, каминов и других отопительных сооружений. Однако опытные специалисты печного дела рекомендуют прибегнуть к старому и проверенному способу — использованию для этой цели глиняного раствора. Для этого необходимо использовать глину жирных сортов, лучшим из которых является — синяя глина.

При высыхании синяя глина не растрескивается.

Материал предварительно замачивают в воде на пару суток. В течение этого времени глина становится вязкой. Её консистенция будет напоминать жидкий творог с комочками. Чтобы материал имел однородную структуру, его процеживают через крупное сито, разминая комочки.

Подготовленная глина позволит делать кладочный шов толщиной от 3 до 5 мм.

Для получения раствора нужно добавлять песок в глину. Для этого рекомендуется использовать крупный речной песок, который добавляют перед началом кирпичной кладки.

Чтобы определить качество полученного раствора и правильность пропорции, материал скатывают в шар размером с яблоко средних размеров. Затем его помещают между двух дощечек, и медленно сдавливают их. Во время этого процесса следят за появлением трещин в глине:

  • если они появились сразу после сдавливания — это указывает на большое количество песка в растворе;
  • если шар сдавлен до половины его высоты, а трещины не появились — это говорит о недостатке песка;
  • пропорции песка и глины считаются идеальными, если трещины появляются при сжатии шара на 1/3.

Сжимать доски нужно медленно

Пошаговая инструкция: особенности кирпичной кладки

Чтобы не путаться в рядах кладки, даже опытные печники делают её сначала без раствора. Нелишним будет распечатать схему порядовок.

Прежде чем приступить к кирпичной кладке, необходимо накрыть гидроизоляцией бетонное основание, а только после этого начинают строить печь-камин. Этот процесс состоит из нескольких этапов:

  1. Следует учесть, что первые ряды необходимо сделать идеально ровными, так как они станут основой для всей конструкции. Как показано на схеме — их выкладывают сплошным слоем. Используя угольник, отвес и строительный уровень — добиться строгой перпендикулярности. Перед кладкой кирпичи необходимо замочить в воде на 1,5 – 2 часа.
  2. Второй и третий ряд образует место для хранения топочного материала. Эта ниша перекрывается двумя рядами кирпичей с небольшим (до 3 см) напуском верхней кладки с фасадной стороны печи-камина.
  3. Начиная с пятого ряда выложить основание топливной камеры. Для этого использовать шамотный кирпич. Глубина камеры составит 460 мм. Хайло печи-камина имеет размеры (630х490 мм).

    В середине кладки шамотный кирпич

  4. С шестого по восьмой ряд выполнить наращивание стен печи-камина с наклоном тыльной стороны топки. Тот наклон в будущем сформирует каменный зуб. На этом этапе понадобится ручная циркулярная пила с кругами для работы по камню. На схеме порядовок видны неполные кирпичи или спиленные.

    Болгарка поможет сделат спилы ровными

  5. С девятого по одиннадцатый ряд выполнить наращивание стен печи-камина в соответствии со схемой.

    Металлическое покрытие защитит стены от пожара

  6. В двенадцатом ряду уложить два стальных уголка длиной по 60 см. Полки уголков необходимо разместить внутрь камеры, горизонтально её основанию.
  7. Тринадцатый и четырнадцатый ряд образует переднее перекрытие окна топки. Кирпичи нужно укладывать на ложковую сторону, при этом шамотный материал расположить с внутренней стороны топочной камеры.
  8. Пятнадцатый ряд образует переход от топки к дымоходной системе. На этой стадии формируется дымовой зуб и выстраивается тыльная стена.
  9. Шестнадцатый и семнадцатый ряд формирует полку печи-камина, поэтому кирпичи необходимо выкладывать с наружным сдвигом.
  10. С восемнадцатого до двадцатого ряда, конструкция предусматривает сужение. На этом шаге формируется камера для сбора дыма.
  11. С двадцать первого по двадцать четвёртый ряд выкладывается дымоход.

    Высота трубы создаёт тягу

  12. С двадцать пятого по двадцать седьмой — увеличение переходного участка дымохода. На этом этапе монтируется металлическая задвижка.

    Элемент конструкции для перекрытия тяни

  13. Последующие порядовки определяют высоту дымохода.

Особенности установки дымохода

Внутренняя поверхность дымоходной трубы является прямым каналом, однако её наружная часть имеет конструктивные особенности.

Особенности конструкции сохраняют тепло

На месте пересечения балки перекрытия дымоход имеет расширение. Этот элемент конструкции важен, так как он снижает температуру выходящих потоков. В результате отпадает необходимость делать дополнительную теплоизоляцию в этом месте.

На уровне пересечения кровли дымоход имеет расширение. Эта особенность предохраняет кирпичную кладку от вредного воздействия атмосферных осадков.

Дымовой канал также имеет защиту в виде металлического колпака. Рекомендуется оснастить дымоход искрогасителем.

Особенности эксплуатации

При эксплуатации печи-камина следует придерживаться основных правил:

  1. Перед растопкой печи-камина необходимо убедиться в наличии тяги. Для этого нужно выдвинуть металлическую задвижку. Если тяги нет или она идёт в обратном направлении — это признак засорения колосников, отверстий для подачи воздуха или всей дымоходной системы.
  2. Если печью-камином долго не пользовались, то перед растопкой нужно удалить холодную воздушную пробку в дымоходной системе. Для этого необходимо вблизи газового канала зажечь бумагу или пучок соломы. Через некоторое время появится тяга. После этого можно пользоваться камином.
  3. В качестве топочного материала лучше использовать дрова осины, берёзы, дуба, бука или граба. Особенно ценны осиновые дрова, так как при их сжигании количество нагара сводится к минимуму. Дым этой породы древесины способен очищать каналы дымохода от сажи. Специалисты печного дела советуют при каждой десятой растопке использовать осиновые дрова.
  4. Хвойные породы древесины содержат смолы, поэтому для растопки удобно использовать стружку, щепки, а также еловые и сосновые шишки.
  5. Нецелесообразно накладывать много дров в топочную камеру. Оптимальным вариантом является загрузка 1/3 её части.
  6. Комната, в которой расположена печь-камин, должна хорошо проветриваться. Для этого помещение оборудуют системой вентиляции.
  7. Если печью-камином пользуются постоянно, то уборка сажи должна осуществляться после каждого отопительного сезона. Если печь растапливается по нескольку раз в месяц — чистку можно проводить один раз в два — три года.

Печь-камин станет ключевым элементом интерьера комнаты. Тёплая и комфортная атмосфера будет незабываемой в холодные зимние вечера. Это функциональное отопительное сооружение станет основной зоной отдыха вашего жилища.

  • Автор: Андрей Соколов
  • Распечатать

Оцените статью:

(7 голосов, среднее: 3.6 из 5)

Поделитесь с друзьями!

пошаговая инструкция с фото и видео, монтаж и прочее

Печь-камин — это сооружение, объединяющее функции печки и камина. В последнее время эта конструкция стала очень популярной. И по понятным причинам. Её многофункциональность позволяет одновременно декорировать помещение и использовать для обогрева. Некоторые модели оснащены даже варочной плитой, что очень удобно. Построить такую печь своими руками достаточно сложно, особенно если вы не имеете опыта кладки кирпича. Но иногда даже новички успешно справляются с таким строительством. Если чётко следовать всем чертежам, порядовкам и рекомендациям, то можно неплохо сэкономить на том, что не нужно нанимать дополнительную рабочую силу специалистов. Давайте подробно рассмотрим этот вопрос.

Содержание

  • 1 Что такое печь-камин?

  • 2 Принцип работы

    • 2.1 Таблица: преимущества и недостатки

    • 2.2 Таблица: виды печей-каминов

    • 2.3 Фотогалерея: виды каминов

  • 3 Чертежи и порядовки

  • 4 Где установить печку, техника безопасности

  • 5 Список необходимых инструментов и материалов

  • 6 Этапы строительства своими руками

    • 6. 1 Готовим место и заливаем фундамент

    • 6.2 Подготовка к кладке

    • 6.3 Варианты схем-порядовок

    • 6.4 Строим печку

  • 7 Отделка: выбор материалов

  • 8 Первое использование просушка печи

    • 8.1 Видео: печь с камином Е. Докторова

Что такое печь-камин?

Это очень популярное сооружение уже многие десятилетия. И это несмотря на то что на сегодняшний день в продаже можно найти печи и камины из чугуна небольших размеров. Практический каждый человек, владеющий дачным участком и домом на нём, хотел бы иметь настоящую кирпичную конструкцию.

Печь-камин — это отдельная модель сооружений длительного горения, используемая для обогрева помещений. Такие модели имеют высокую мощность тепловыделения, в изготовлении используют толстостенный металл и кирпичную кладку. Главным достоинством такой печки является её экономичность за счёт тлеющего режима горения топливных компонентов.

Эти печи пришли к нам из Европы и очень быстро завоевали свою нишу на рынке. Особой популярностью пользуются печи, в которых есть водяной контур. Их устанавливают в домах, где отсутствует центральное отопление, газификация или если есть перебои электричества. По сути, печь-камин — смесь обычной домашней печки и камина. Она и обогревает помещение и декорирует его. Такая печка очень быстро греет воздух и долгое время отдаёт тепло после того, как её растопить. Это достигается посредством того, что топливо в ней не горит открытым пламенем, а потихоньку тлеет. Тепло отдаётся по-максимуму, и температура при этом не снижается. Ещё один несомненный плюс такого сооружения — это высокоэффективная циркуляция воздуха внутри её.

Печь-камин работает несколько иначе, чем простая печка. Сначала в ней происходит распахивание заслонок, из-за чего топливо начинает быстро гореть. Благодаря этому помещение быстро нагревается. Потом необходимо на угли сделать ещё одну закладку твёрдого топлива, закрыть топку и заслонку, и оно уже не горит, а тлеет. Таким образом, помещение уже нагрето, а тепло продолжает ещё долго поступать и температура постоянно поддерживается.

Печь-камин из кирпича — это единый блок, который устанавливают на цельном фундаментальном основании с одним общим каналом для отвода дыма. Печи бывают отопительными или отопительно-варочными, на которых можно готовить пищу. Второй вариант для удобства проектируют так, чтобы часть печи, на которой готовят пищу располагалась в кухне, а камин выходил в другую комнату, например, гостиную.

Принцип работы

Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О2 снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

Топятся печи с длительным процессом горения дровами или специальными брикетами. Если использовать уголь, то слишком высокие температурные режимы вызывают его горение, и он перегревает большинство устройств.

Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

Таблица: преимущества и недостатки

+–
Сразу, как только начинает топиться печка, ощущается теплоМаленькая теплоёмкость корпуса. Как только заканчивается процесс тления, печь практически сразу остывает
Более высокий уровень КПД, если сравнивать с каминами, у которых открытая топка или с обычными кирпичными дровяными печьмиХорошо отапливается только то помещение, где расположена печка-камин или дом, у которого открытая планировка. Но наличие водяного контура устраняет данную проблему
Возможность использования автоматики, чтобы регулировать теплотворностьВ качестве топлива ни в коем случае не использовать уголь. Подходит только топка сухими дровами, чтобы детали конструкции не повредились
Более безопасная модель, нежели топка с открытым типомДорогостоящее удовольствие
Гибкость конструкции, на которой можно установить конфорки, водяные рубашки, баки для воды
Независимость системы от электроснабжения
Маленькие размеры и отличная эргономика. Разнообразные дизайнерские решения
Вес среднего размера готовой печи не такой уж и большой. Её можно устанавливать, хоть и не рекомендуется, без отдельной фундаментальной части прямо на пол.

Таблица: виды печей-каминов

ВидОписание
Массивная печка-камин с лежанкойГромоздкая и занимает очень много драгоценного пространства. Печку можно протапливать отдельно от камина. На тёплой лежанке можно просто отдыхать или даже лечить больные суставы или спину. Она прекрасно сохраняет тепло в помещениях дома в зимнее время года.
Правда, она имеет высокую стоимость из-за большого количества необходимых материалов и, само собой, её большой размер
Вариант компактной пристенной печки-каминаТакая конструкция прекрасно подойдёт для не слишком больших домов. С её помощью можно обогреть одновременно 2 комнаты. Печка и камин соединены, но их всё равно можно протапливать отдельно друг от друга. Зажигая камин, можно создать уютную атмосферу в помещении, а если растопить и камин, и печку, то помещения будут прогреваться максимально быстро.
В ней нет варочной поверхности. И это её недостаток
Печь-камин, разделяющая комнату на 2 зоныТакой печкой можно отлично зонировать большую комнату дома. Эта модель печи тоже имеет не слишком большие размеры. Её можно соорудить так, что её стена будет выходить в соседнее помещение. Такой вариант печки вполне возможно оснастить варочной поверхностью и духовым шкафом. На ней можно соорудить каминную полку и расставить на ней декоративные элементы или фотографии. На ней же можно сушить травы, овощи или фрукты.
Сооружение в форме квадратаЕё несомненными плюсами являются её аккуратность и компактность. Обогрев двух комнат таким сооружением вполне возможен, если тщательно продумать место, куда её установить. Только вот варочной плиты в этой модели нет, поэтому ею можно только отапливать помещение и декорировать его.
Многофункциональная печка-каминСможет обогреть 2 комнаты дома. Обычно каминную её часть поворачивают в сторону зала или спальни, а печную часть располагают в кухонной зоне. Под камином устраивается ниша, где можно подсушивать дрова. Они будут разносить по дому приятные древесные ароматы.

Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время. Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

Если ваш дом утеплён достаточно хорошо, то мощность печи можно рассчитать. Для каждых 10 м2 необходимо около одного киловатта мощности.

Фотогалерея: виды каминов

Зонирование помещение печью-камином
Квадратная модель печи
Компактный пристенный вариант
Печь-камин с лежанкой
Гордость любого хозяина — многофункциональная печь-камин

Чертежи и порядовки

Это самый первый момент, в котором стоит разобраться при строительстве печки. Чтобы работать было максимально удобно, вам необходимо подготовить 3 документа: эскиз, чертёж и схему-порядовку.

Эскиз — это обычный рисунок от руки, на котором изображено то, как будет выглядеть печь. На нём укажите, где будут располагаться топка, зольник, дымоход, заслонки и другие элементы. Указание принципа работы печки также происходит на эскизе.

Чертежи выполняются в масштабах. На чертеже необходимо указать приблизительный размер будущего сооружения.

Ну и, конечно, необходимо иметь схему-порядовку, на которой подробно описано кладка каждого ряда из кирпича. На ней указывают, где будут находиться дверки, заслонки, опорные элементы. В случаях, когда есть повторение рядов, их не показывают каждый в отдельности, а просто объединяют, указывая количество одинаковых рядов.

Новичку будет удобно работать со всеми указанными документами. Так будет проще разобраться с размерами и местоположениями отдельных элементов печи.

Опытные мастера чертежами пользуются не всегда. Им достаточно схемы-порядовки, чтобы разобраться с габаритами печки и принципом работы.

Где установить печку, техника безопасности

Если вы планируете установить печку-камин у стены, сделанной из дерева, то её необходимо защитить от воздействия высоких температур, которые будут исходить от печки. Используйте для этого жаростойкую подкладку. В качестве неё можно использовать асбестовую плиту, кирпичную кладку, лист из металла, керамическую плитку и так далее.

Печью можно разделить одну большую комнату, на две более маленькие, каждую из которых можно оформить по-своему. Каминную часть конструкции обычно поворачивают к залу или спальне, а вот месторасположение варочной плиты повёрнуто к кухонной зоне. Если зонирование помещение происходит не только при помощи печки-камина, а ещё и стеной, то не забудьте изолировать стену от печи с помощью жаростойкого материала. Дымоходную трубу конструкции также необходимо изолировать таким материалом.

Когда вы определились с моделью печки-камина, её необходимо, как бы «примерить» к месту её возведения. Для этого необходимо произвести соответствующие измерения, нанести разметку на пол, стены и потолок.

Чтобы не отвлекаться от строительных работ, заблаговременно приобретите все необходимые вам материалы и инструменты.

Список необходимых инструментов и материалов

Скорее всего, большинство инструментов у вас найдётся дома. В крайнем случае их можно приобрести в любом строительном магазине.

  1. Молот с киркой.
  2. Метёлка, сделанная из мочала.
  3. Угол.
  4. Отвес.
  5. Печной молот.
  6. Плоскогубцы.
  7. Резиновый молот.
  8. Зубило.
  9. Кельма или разных размеров и форм мастерки.
  10. Правило.
  11. Цикля.
  12. Кусок трубы из металла, в качестве стукальца.
  13. Лопатка из дерева.
  14. Чертилка.
  15. Уровень.
  16. Рашпиль.
  17. Расшивка.

  18. Необходимые инструменты

Помимо этого, запаситесь ситом. Им нужно протирать раствор, чтобы он был тонкий, соорудите пару козелков (это своеобразные лестницы).

Козелок

Необходимое количество строительных материалов напрямую зависит от того, какую модель печи-камина вы выбрали для возведения.

  • Красный огнеупорный кирпич необходим в том количестве, которое рассчитывается с помощью порядовки.
  • Пространство вокруг топочной части укладывается при помощи жаростойкого силикатного белого кирпича.
  • Кирпичи склеиваются между собой с помощью специальной растворной сухой смеси, которую без проблем можно приобрести в любом строительном магазине.
  • Фиксируются детали из чугуна при помощи листа из стали, толщина которого 2–3 миллиметра; уголка 3х3 или 5х5 сантиметров; проволоки из стали, диаметр которой 3х4 миллиметра.
  • Позаботьтесь о чугунных аксессуарах, таких как дверцы для поддувальной и топочной части, очистных окон. Приобретите варочную плиту и колосник.
  • Изолирующие жаростойкие материалы.
  • Гидроизоляция, например, рубероид.
  • Элементы опалубки для возведения фундамента.

Этапы строительства своими руками

Готовим место и заливаем фундамент

Лучше всего возводить фундамент печи на этапе строительства фундаментальной части самого дома. Но бывает и так, что печь возводят в уже готовом доме. Чтобы возмести фундамент, необходимо произвести разметку под него и демонтировать часть пола. Для удобства работ делайте проём в полу на 15–20 сантиметров больше, чем будущий фундамент печки.

  1. Выкопайте котлован, глубина которого должна быть 50–60 сантиметров. Утрамбуйте дно и соорудите пещано-щебневую подушку. 10 сантиметров песка и столько же щебёнки. Каждый из материалов хорошенько утрамбуйте.
  2. Соорудите опалубку, залейте в неё цементную смесь.
  3. Цементную смесь заливайте не сразу, а разделите на 2–3 этапа. Нижний слой должен быть достаточно грубым. Делают его используя песок, щебёнку и цемент. Дождитесь пока он схватится.
  4. Затем заливайте раствор, сделанный из трёх частей песка и одной части цеммента.
  5. Разровняйте правИлом раствор и оставьте до полного высыхания. Как правило, это около месяца.

Когда фундаментальная часть печи полностью застынет, вырежьте из рубероида кусок, который будет полностью соответствовать размеру и форме основания и устелите его наверх. Теперь можно начинать кирпичную кладку.

Подготовка к кладке

Специалисты с большим опытом кладки печей советуют делать предварительную кладку без раствора. Это необходимо для того, чтобы точно рассчитать, сколько кирпичей вам понадобится и какие из них нужно обрезать до необходимых размеров.

После того как вы потренировались в кладке вашей печи и разобрались со всеми нюансами, можно начинать класть кирпичи на раствор. В случае использования раствора, в основу которого входит глина, то его необходимо подготовить заблаговременно. Но из-за того, что на рынке появились специализированные сухие огнестойкие смеси для кладки печек, этот вариант потихоньку уходит в сторону.

Варианты схем-порядовок

В схеме должно быть наглядное отображение кирпичной кладки и направление движения прогретого воздуха по воздуховоду внутри сооружения. Если правильно выполнить схему и соорудить печь-камин строго по ней, то она будет долгое время оставаться в горячем состоянии и выводить продукты горения наружу, не выпуская, опасные для жизни и здоровья человека газы, в помещение.

Схема печи-камина 1

На представленной выше схеме можно рассмотреть, как выглядит печка-камин в разрезе. Здесь видно, месторасположение топочной части, где горит огонь, поток движения прогретого воздуха. Наглядно видно, какие из частей печки будут прогреваться сильнее всего.

Схема печки-камина 2

На схеме №2 прекрасно видна топочная часть в разрезанном виде с 2-х сторон. Стрелками указано направление движения дыма из топки в трубу дымохода.

Схема печи-камина 3

На схеме №3 можно рассмотреть топочную часть непосредственно самой печки и камина, а также направление движения прогретого воздуха.

Ещё на каждой схеме указано количество кирпичных рядов для сооружения конструкции и месторасположение элементов из чугуна.

Вариант порядовки печки с 1 по 26 ряды

Чтобы визуально понимать, что из себя представляет каждый ряд, используют схему-порядовку. На них также хорошо видны места расположения колосника, задвижки, плиты и дверец топочной части и места чистки печки.

Продолжение порядовки с 27-го ряда до конца

Ни при каких обстоятельствах не отступайте от порядовок даже на самый минимум. В противном случае вся работа может пойти насмарку и нужно будет разбирать всю печь, до того места, где вы проявили самостоятельность и изменили порядовку.

Строим печку

Никуда не торопитесь. Когда вы будете выполнять работы без использования раствора, то заранее приготовьте и обрежьте кирпичи под нужные вам размеры с помощью кирки или болгарки.

Раствор для кладки должен быть как густая сметана по консистенции, без мелких камешков.

Толщина раствора на кирпиче около 6–7 миллиметров. Периодически проверяйте ровность кладки строительным уровнем.

При помощи мастерка подбирайте выступающий за края кладки раствор.

Каждые 6 рядов происходит расшивка швов, для аккуратности кладки.

1–20 ряды делаются из силикатного белого кирпича. С 21-го ряда понемногу добавляют красный огнеупорный.

Отделка: выбор материалов

Не всегда кирпичная кладка может иметь привлекательный внешний вид или хорошо вписываться в интерьер дома. До этого и существуют отделочные работы. Материалов для этого огромное количество на любой вкус и цвет. Давайте коротко рассмотрим некоторые из них.

  • Мрамор — традиционное решение. Такой отделочный материал прекрасно подойдёт к любому дизайну помещения. Он смотрится очень красиво и дорого. Мрамор — природный материал, прекрасно справляющийся с высокими температурами. Бывает различных расцветок и фактур.
  • Плитка имеет большое количество разновидностей. В этом материале есть свои достоинства и недостатки. Отделка печи-камина плиткой не сложный процесс, но благодаря ему уникальность дизайна печи обеспечена. Главное, чтобы все швы были идеально красивыми.
  • Гипс — это оригинальный отделочный материал. Это недорогостоящий материал, который поможет придать печи неповторимость. Гипс — экологичный и долговечный материал. Его можно покрасить в любой цвет.
  • Изразцы становятся в последнее время всё более популярными. Сделают вашу конструкцию яркой и оригинальной, неповторимой и уникальной. Имеет различные цветовые решения, что позволяет без труда подобрать подходящий именно вашему интерьеру.

Важен не только правильный выбор отделочного материала, но и процесс отделочных работ, для которых существует несколько правил.

  1. Подготовьте поверхность сооружения, очистите её от грязи и пыли, нанесите специальное антисептическое средство.
  2. Смесь, с помощью которой облицовочный материал крепится к печи должна хорошо переносить высокие температуры.
  3. Постарайтесь выбирать качественные материалы. От этого будет зависеть внешний вид и долговечность конструкции.

Первое использование просушка печи

Ни в коем случае не начинайте активно и сильно топить только что выстроенную печь. Это нужно делать постепенно, давая ей время хорошо просохнуть. Это займёт 9–14 дней, в зависимости от габаритов печи, её веса и высоты. В этот период времени откройте все задвижки и дверцы. Это естественная просушка печи. Сушку можно ускорить. Для этого понадобится установить в топочную часть тепловентилятор или осветительную лампу (250–300 Вт).

Первая топка должна быть аккуратной и на минимальном уровне жара. 1–2 недели придётся топить печь по два-три раза в день с небольшим количеством дров. Обращайте внимание на дверцы печки. Как только на них перестала появляться испарина (конденсат) после топки, печь полностью просохла и готова к эксплуатации.

В случае если во время кладки были нарушены какие-то процессы, то вы можете наблюдать появление трещин на швах конструкции. Не стоит заниматься ремонтом сразу. Подождите 2–3 месяца. Пользоваться сооружением в это время можно в нормальном режиме. НО! Будьте осторожны. Если через такие трещины начинает просачиваться угарный газ, то пользоваться такой печью строго запрещено.

Видео: печь с камином Е. Докторова

Таким образом, самостоятельное возведение печи-камина — это очень сложный и трудоёмкий процесс, требующий существенных временных и финансовых затрат. Не каждый новичок сможет справиться с поставленной задачей. Но если уж вы решились, то, поверьте, оно того стоит. Когда вы будете сидеть в холодную зимнюю стужу перед камином, который построили самостоятельно и есть еду, приготовленную в печи, которую вы сделали своими руками, вы обязательно почувствуете гордость за самого себя. Такое сооружение подарит вам много уютных и тёплых вечеров. Удачи!

  • Автор: admin
