Замена электропроводки в квартире своими руками: видео, схема, фото

Замена электропроводки в квартире чаще всего осуществляется во время капитального ремонта. Необходимость поменять старую линию вызвана тем, что она не предназначена для современных электроприборов. При возведении панельных домов старого образца (хрущевок и сталинок) на каждую квартиру выделялась сеть, способная выдержать нагрузку в 3 кВт, чего очевидно мало для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно рассмотрен весь процесс.

• Этап 1 – Определяемся с фронтом работ
• Этап 2 – Определяемся со схемой и материалами
• Этап 3 – Демонтируем старую линию
• Этап 4 – Прокладываем новую проводку
• Этап 5 – Контрольная проверка

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Этап 2 – Определяемся со схемой и материалами

Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам.  Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

1. Кабель – медный, трехжильный, сечением не менее 2,5 мм² для розеточной группы, 1,5 мм² для светильников и 4 мм² для мощных электроприборов. Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
2. Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
3. Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
4. Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь. Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
5. Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
6. Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании. Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik. ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
7. К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.

Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

Этап 3 – Демонтируем старую линию

Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

Этап 4 – Прокладываем новую проводку

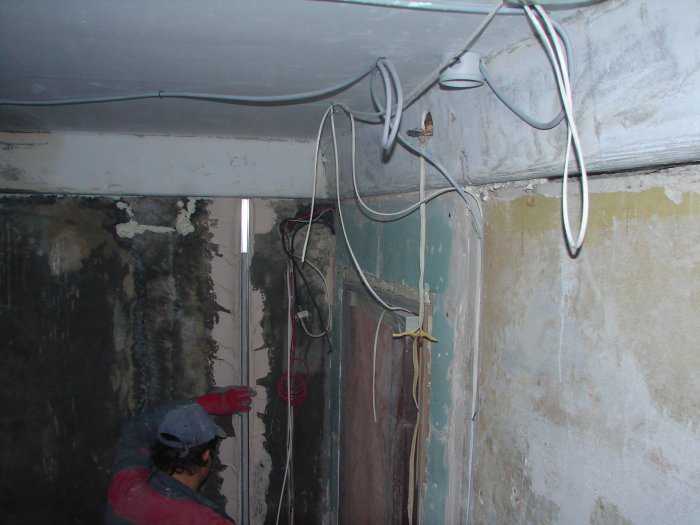

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

Готовая электропроводка

Этап 5 – Контрольная проверка

Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартире мультиметром. Данное устройство позволит определить работоспособность электропроводки и наличие короткого замыкания, если вдруг Вы что-нибудь не так подсоединили. Если прибор не показал ошибок, значит можно подключать готовую линию к вводному щитку и проверять работоспособность всех светильников, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказывали в отдельной статье.

Если все элементы цепи работают, снова отключите электроэнергию и переходите к заделке штроб. На этом замена электропроводки в квартире своими руками считается завершенной. Как Вы видите, мероприятие довольно трудоемкое и требует навыков, но все же при огромном желании и внимательности можно самостоятельно осуществить электромонтаж.

Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

Напоследок рекомендуем просмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

Плюсы и минусы замены проводки

Материал по теме:

• Расшифровка маркировки кабелей и шнуров
• Замена электропроводки в хрущевке
• Монтаж освещения в квартире
• Монтаж открытой электропроводки

Замена электропроводки без штробления — как самостоятельно поменять электропроводку в квартире без штробления

Электричество является незаменимым ресурсом, который необходим для качественного и долговечного функционирования различных приборов. Исчезнуть электричество в квартире может по разным причинам: произошла авария на электростанции, порвался кабель, идут профилактические работы. Но порой виновницей неполадок является электрическая проводка.

Как поменять проводку без штробления?

Небольшого замыкания достаточно, чтобы было невозможно воспользоваться элементарными электроприборами. Более того, у электропроводки есть свой срок эксплуатации. Так как же поменять проводку в квартире без штробления? И какой метод проведения электросети выбрать: открытый или закрытый?

Что такое штробы и штробление?

В любой обычной квартире электропроводка спрятана внутри стен. Такой способ размещения проводов называется скрытым. Для его выполнения необходимо осуществить штробление стен. Под штроблением понимается создание отверстий и полых каналов, в которых будут располагаться электрические провода. Штробление, как правило, осуществляется во время перепланировки квартиры и является очень долгим процессом, который начинается с разработки детального плана. Владельцы домов и квартир стараются избегать штробления еще и по той причине, что во время него выделяется большое количество пыли и грязи. Да и к процессу без специальных инструментов не подойти.

Заменить провода без штробления можно несколькими способами:

• установив открытую проводку
• используя старую проводку
• используя старые штробы

Открытая проводка – что это?

Если владелец квартиры не хочет нанимать штукатуров, убирать пыль после штробления и делать косметический ремонт, то лучше всего выполнить замену проводки, используя открытый способ. Открытые электролинии устанавливаются без штроб – при этом они прокладываются в плоскостях стен с применением специальных плинтусов и прочих изделий. Для их изготовления используются самозатухающие материалы: металл, пластмасса, прочие композиты. Для того чтобы закамуфлировать электросеть, сегодня применяются самые различные элементы, позволяющие декорировать квартиру. К изделиям для прокладки проводов можно также отнести:

• кабель-каналы
• гофрорукава
• коробы

Этапы работы

Установка открытой электропроводки в квартире без штробления всегда начинается с разметки стен. План должен содержать отметки расположения розеток, сетей и плинтусов. На следующем этапе происходит закладка проводки в плинтуса. Обязательно нужно закрыть кабель-каналы и еще раз их тщательно осмотреть. Далее осуществляется замер сопротивления изоляции. Только потом можно подать напряжение. Такой способ замены электропроводки может показаться более затратным из-за необходимости приобрести крепежи и другие расходные материалы.

Обязательно ли демонтировать старую проводку?

Второй способ замены электрических сетей является более экономичным и удобным, так как он не требует полного демонтажа. Будет достаточно отсоединить люстру, убрать изоляцию, выпрямить старые провода и соединить их с новыми. Остатки проводки можно убрать кусачками. Такой способ используется чаще всего в тех случаях, когда бюджет, выделенный на ремонт, минимален. Необходимо только купить недостающий метраж кабеля и подготовить инструменты.

Меняем проводку, используя старые штробы

Чтобы выполнить замену сетей этим способом, нужно приобрести новый кабель, который затем будет протянут по пустотам плит. Для прокладки понадобится стальная протяжка. То же касается и электро-розетки. На первом этапе нужно демонтировать розетку из подрозетника. С помощью проволоки кабель помещается в пустоту и протягивается к розетке. Здесь следует уделить внимание клеммам. Лишь после этого можно вернуть розетку на законное место. Для осуществления данного способа замены следует применять оборудование для отслеживания электрического тока и его напряжения.

Важно помнить о том, что замена электропроводки в квартире требует вскрытия распределительной коробки. Ее можно узнать по наличию пластиковой поверхности и электроточкам. Именно отсюда сети идут к выключателям и розеткам. В этом месте находятся, в том числе, телефонные провода, а также многочисленные интернет-провода. Для проверки напряжения следует использовать специальный индикатор. Делать это можно, работая напрямую с проводами. Отсутствие напряжения может говорить о неправильности подключения проводки в квартире или переломе провода.

Чтобы осуществить ремонт неисправности в квартире, требуется выполнить отключение электричества, используя распределительный щиток, который есть в каждом доме. Предохранительный автомат обесточит электропроводку и позволит выполнить необходимые ремонтные мероприятия на трассе. Главное – убедиться, что питающий кабель действительно отключен, ведь в противном случае может произойти поражение электрическим током. Еще один важный момент – это наличие или отсутствие заземляющего кабеля. Когда его нет, сеть имеет только две жилы. Такую картину можно наблюдать в очень старых квартирах и загородных домах.

Как отремонтировать перебитый провод без штробления?

Обесточив электропроводку в квартире, можно приступать к ремонтированию деформированного участка сети и замене провода. Чтобы это сделать, нужно удалить из подрозетника розетку и отсоединить все питающие ее провода, обрезав их в нужных местах. Таковыми являются места перелома сети. Следующий этап – это зачистка жил. Для замены проводки необходимо превратить жилы в аккуратные блестящие проводки, которые затем будут подключены к клеммам.

Исправную розетку можно вернуть обратно и использовать в своих целях.

Самостоятельно заменить проводку без штробления в квартире очень просто – нужно только соблюдать меры предосторожности. Этот способ является более экономичным, так как не требуется покупать для штробления перфоратор, болгарку с алмазным диском, а также штроборез. Не говоря уже о том, что для их использования нужны отточенные навыки. Наконец, можно не сомневаться – завеса въедливой пыли обойдет квартиру стороной.
