Полезные советы

• Тщательно следуйте инструкции во время укладки.
• Выбирайте чертеж, который вам по силам.
• Располагайте печь не вплотную к стенам, но и не в центре комнаты (если, конечно, она не традиционная русская).
• При перевозке огнеупорного кирпича соблюдайте осторожность, так как он очень хрупкий.
• Боковые стенки печи наиболее теплые, поэтому расположите их ближе к местам, которые нужно тщательно прогреть.
• Не забывайте про автоматизированные печи, которые будут контролировать температуру.

Кладка любой печи, из рассмотренных выше, не вызовет затруднений при тщательном планировании и упорстве. Удачи!

Ещё полезные статьи

Кирпичные печи для дома своими руками — Postroyka-Dom.

Кирпичные печи для дома – это зачастую единственный способ обустроить отопление дома, на даче или в коттедже. В кирпичных отопительных печах максимальное значение КПД достигает 85%: это является следствием того, что их конструкция не включает в себя «потребители тепла», которые отнимают много тепловой энергии.

Оглавление:

• Кирпичные печи для дома
• Схема кладки печи для дома
• Кирпичные печи для дома — видео инструкция

Кирпичные отопительные печи достаточно просто изготавливаются и эксплуатируются. Причиной этих качеств, служит узкая область применения – для обогрева помещений, (они не предусмотрены для готовки еды, т.п.).

Кирпичные печи для дома, так же иногда называют «голландками».

Кирпичные печи для дома

В домах и на дачах наиболее часто используются «голландки», у которых толщина стен равняется половине кирпича. Если топить такие печи от одного до двух раз в течение суток, можно без проблем обеспечить комфортные температурные условия в помещении средней площади.

С учетом габаритов отопительных печей, в них применяют два основных способа дымооборота:

•  в «голландках» малого размера, где топливник и сама печь имеют общие стены, расположение дымовых каналов колпакового типа осуществляется вверху;
• для печей большого размера применяют комбинированную систему дымооборота, в которой расположение дымовых каналов осуществляется с боков топливника и поверх него.

Голландка печь для дома углового типа

Еще одна разновидность отопительных печей – «голландки »углового типа. Так как они имеют угловую форму, то данные печи характеризуются тем, что занимают меньше места, что позволяет существенно увеличить полезную площадь помещения, установив печку в угол.

Угловые кирпичные печи часто устанавливают, потому что нет возможности изготовить прямоугольный фундамент.
Чтобы обогреть 2-х этажный дом или коттедж, пользуются двухъярусными кирпичными отопительными печами. На каждом из этаже устанавливают автономную печку, имеющую собственный топливник.

В состав современных отопительных печей входит колосниковая решетка. При помощи этого решения, появилась возможность для доставки кислорода к месту сгорания дров, в тех объемах, которые необходимы, чтобы обеспечить горение. Это является причиной того, что сгорание топлива происходит в интенсивном темпе, и с больше равномерностью. Новые системы дымооборта дают возможность для сокращения протяженности дымовых каналов. Дым попадает в дымооборот печки до того как будет охлажден под влиянием избыточного воздуха.

Перечисленное выше, позволило сделать современные отопительные печи долее компактными, понизить время, затрачиваемое на топку, а так же улучшить КПД.

Схема кладки печи для дома

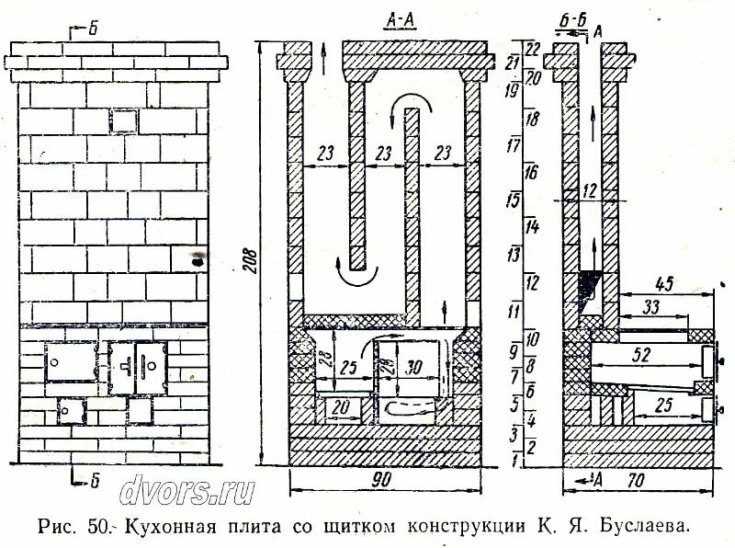

Схема кладки печи для дома, это первое что потребуется человеку, решившему обустроить в своем жилище отопление при помощи печи. В этом материале мы рассмотрим какие схемы кладки домашних кирпичных печей существуют, в чем их особенности и различия.

Кладку каменной печки можно осуществлять следующими способами:

• 1. вподрезку;
• 2. с пустыми швами;

При обустройстве печки по первому способу, штукатурка печи не требуется, поскольку заполнение всех швов осуществляется раствором. Толщина стенок печи предопределяет способ, с которым укладываются кирпичи. Стенки выкладывают толщиной одного кирпича, и половины кирпича. Иногда, можно встретить кладку в 3,4 кирпича.
Для работ по обустройству печи обязательно нужно пользоваться печным кирпичом. Его еще называют «красный кирпич», полнотелый. Ни при каких обстоятельствах не пользуйтесь кирпичами, которые были взяты от какого-нибудь разобранного строения, керамзитоблоками или щелевыми кирпичами.

Укладка первого ряда производится просто кирпичем, не пользуясь раствором. Кирпич равняют, определяют переднюю стенку, места, в которых будут располагаться все дверцы. Эти операции можно назвать последней «прикидкой». Когда данные действия будут произведены, кирпичи ложатся с раствором.

После этого, начинают укладывать углы. Следующий этап, по советам специалистов – это обустройство контура всей печки. Пользуясь отвесами, от потолка к к углам печки протягивается бечевка. При помощи этих вертикальных линий, вы легко сможете ориентироваться во время работ.

Учитывая модель выбранной вами печки, следует определить области, в которых будут располагаться: поддувало, топочная камера, зольник. Дверцу под поддувало устанавливают тогда, когда выложат третий ряд кирпичей, спустя один ряд выкладывают зольник.

После этого, идет обустройство топки. Каждая дверца прикрепляется обожженной проволокой. Когда вы дойдете до выкладки свода, нужно будет произвести подпил кирпичей. Потребуется расчет, призванный обеспечить хорошую стыковку кирпичей между собой. Укладку свода начинают после того, как будет выложен второй ряд кирпича после дверци топки.

Для облицовки камеры сгорания пользуются специальным огнеупорным кирпичом. Поскольку облицовочный кирпич и кирпич кладки обладают разными температурными характеристиками, то монтаж облицовки к самой печи не должен быть выполнен жестко. Во время монтажа трубы дымохода, следует позаботиться о обустройстве специальной задвижки, регулировка которой должна производиться плавно и без труда.

Кирпичные печи для дома — видео инструкция

схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

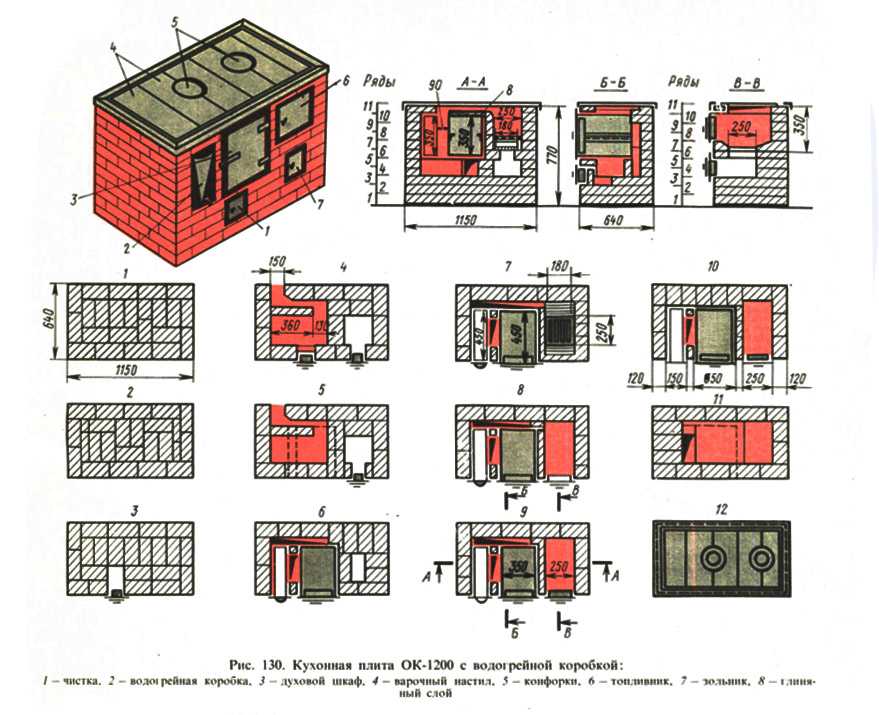

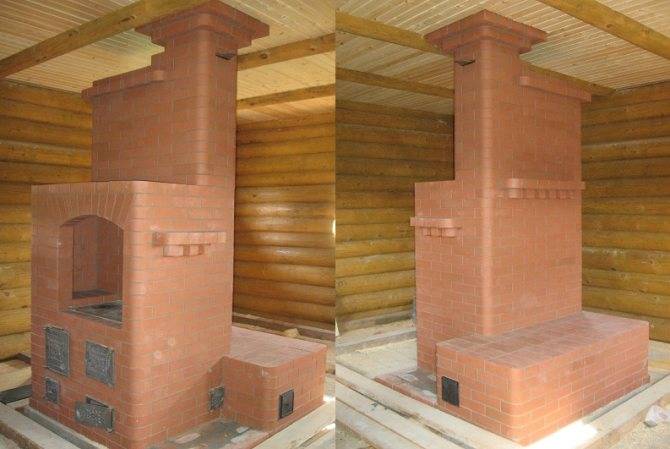

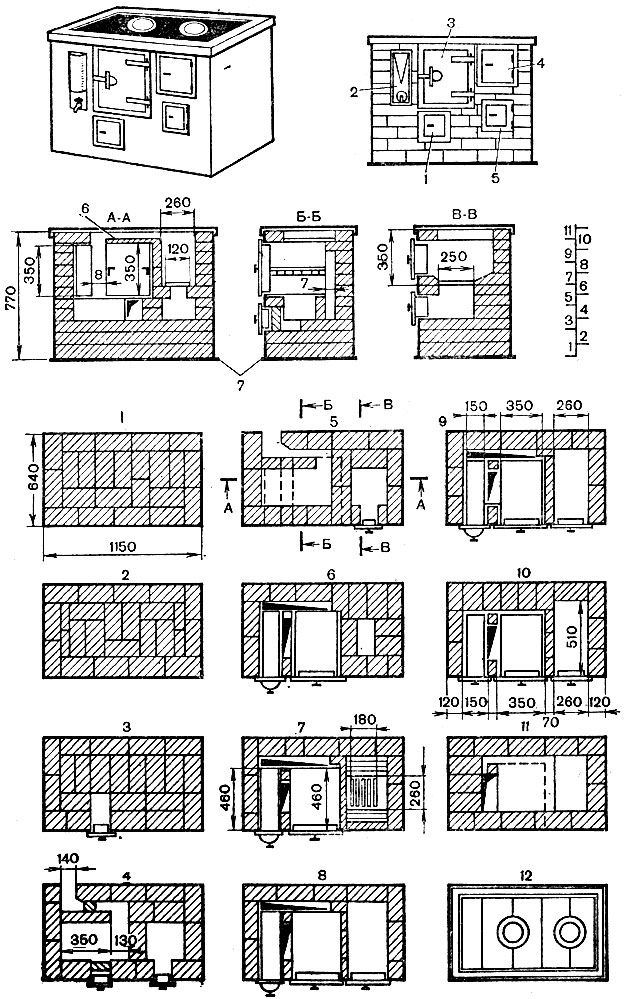

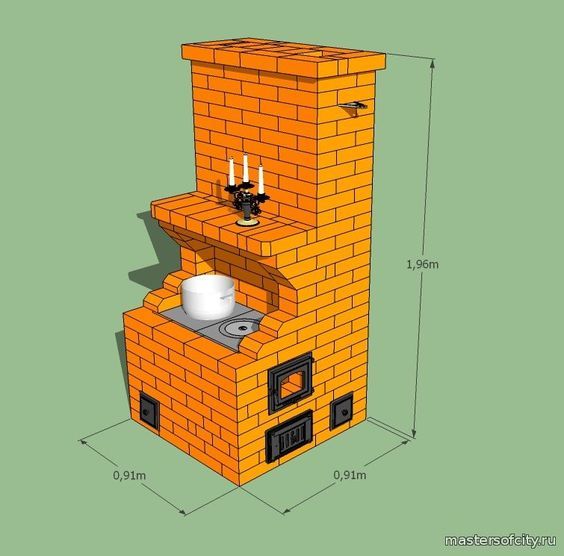

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

• Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
• Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
• Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
• Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева  показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

• красный керамический марки 150;
• огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

• Камни следует приобретать одного типоразмера.
• Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
• Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
• В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

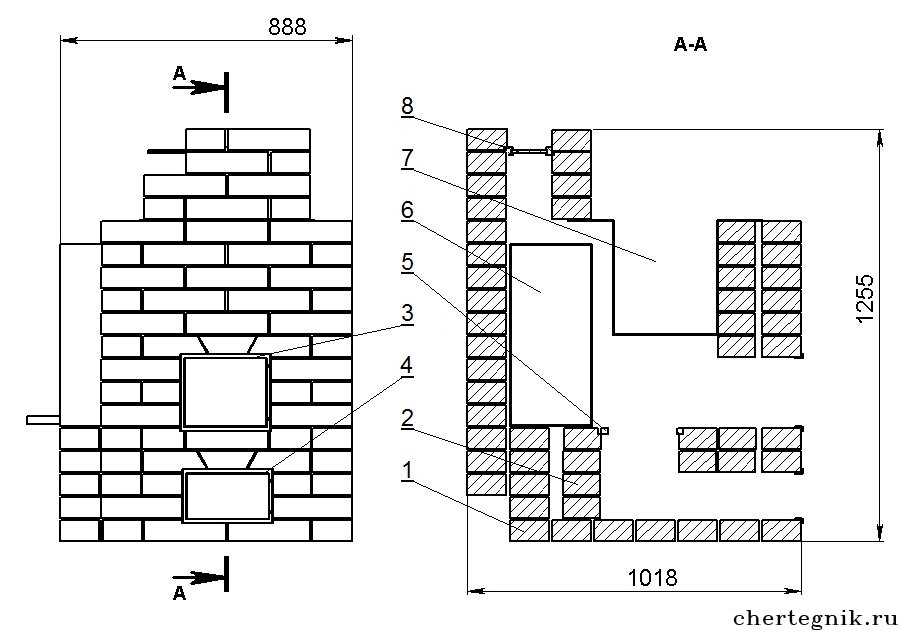

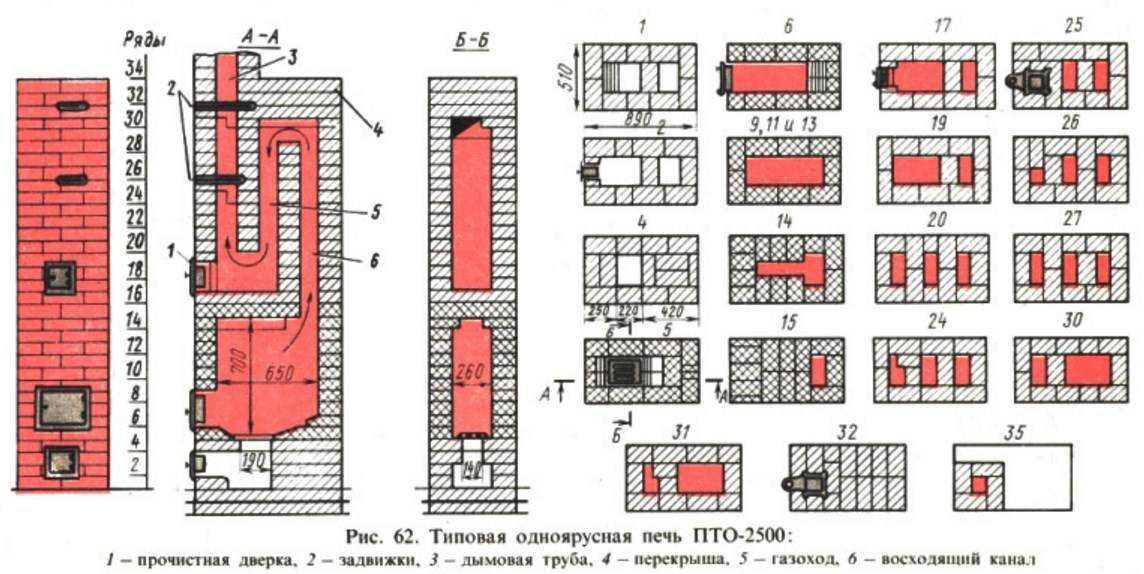

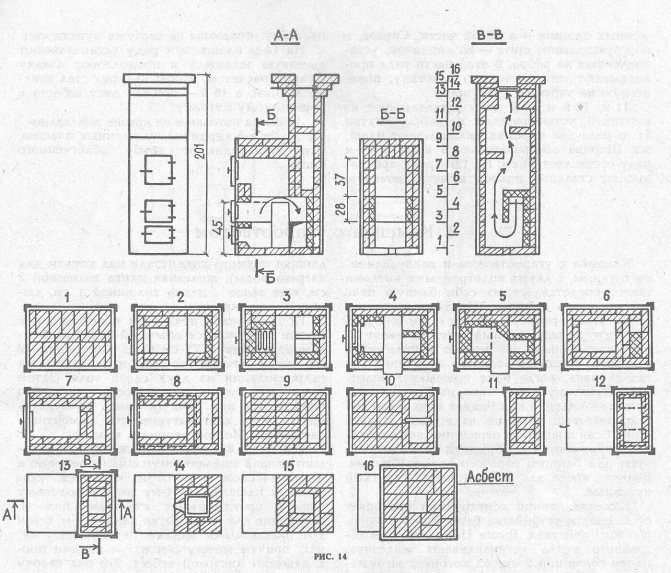

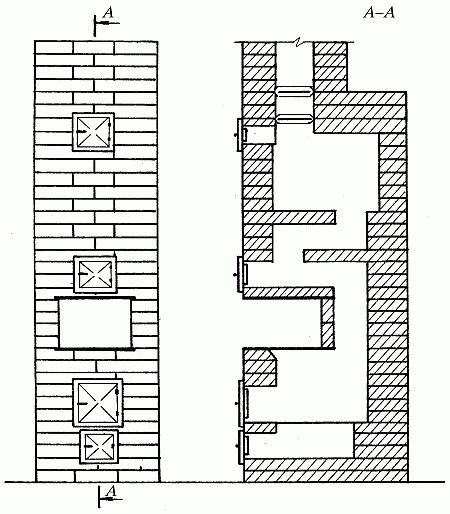

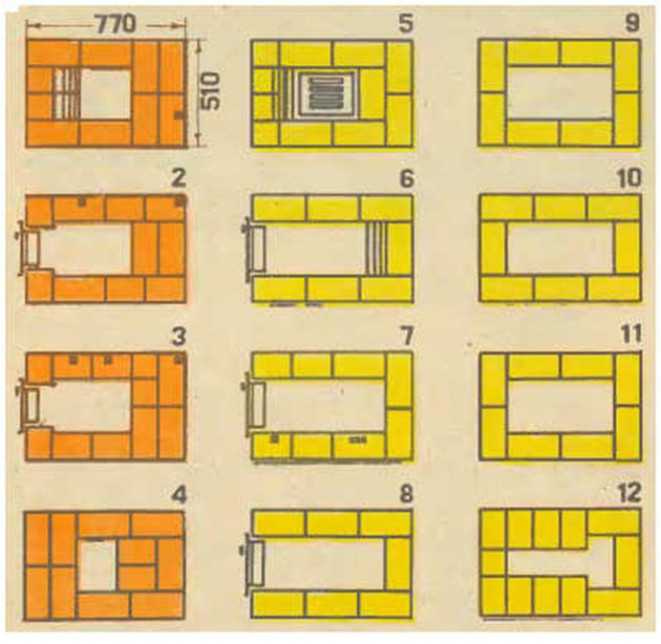

Схема кладки голландской печи

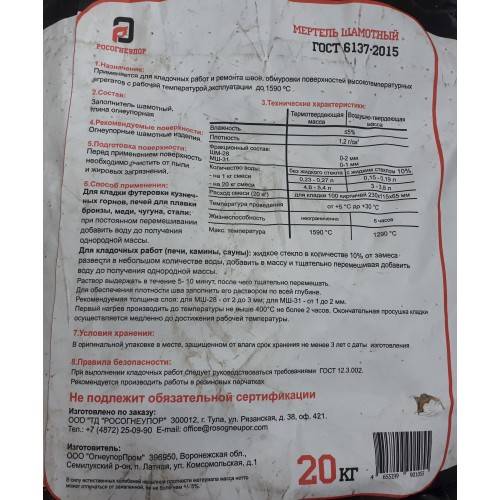

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки.  Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

• Каждый камень ставят, опирая его на 2 других.
• Первый и последний ряды выполняют тычковыми.
• Чтобы избежать расслоения, вертикальные швы заполняют раствором.
• Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
• Не допускается совпадения тычковых и ложковых рядов.
• Подрубленные стороны камней ставят внутрь, а не наружу стены.

Кирпичная печь для дома своими руками, схемы

Кирпичная печь для дома своими руками — это вполне реально, если подойти к делу основательно. Заранее подготовив всё необходимое, вы без труда справитесь с поставленной задачей.

При строительстве нового дома, возникает важный вопрос – каким образом он будет отапливаться. В последнее время возросла популярность печей из кирпича. О том, как сделать печь из кирпича, и возможно ли её выложить своими руками, мы расскажем в данной статье.

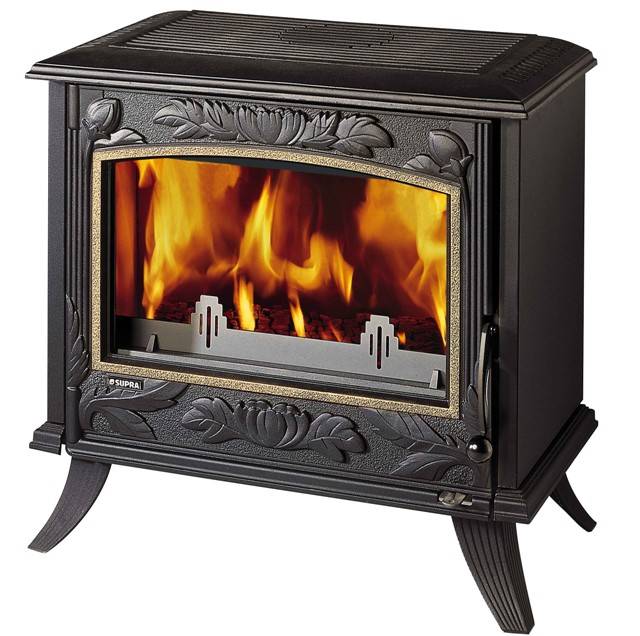

Некоторое время назад, в приоритете домашнего отопления были металлические котлы. Однако, сейчас наблюдается тенденция строительства печей из кирпича.

• 1 Кирпичная печь для дома своими руками
  • 1.1 Виды печей из кирпича
  • 1.2 Схемы печей из кирпича для дома
    • 1.2.1 Примерные схемы печей из кирпича для дома
  • 1.3 Порядковка кирпичной печки
    • 1.3.1 В порядовке учитывается всё:
  • 1.4 Как построить кирпичную печь
  • 1.5 Подготовка инструментов
  • 1.6 Укладка печи из кирпича своими руками
  • 1.7 Проект кирпичной печи, видео

Объясняется такой интерес несколькими факторами:

1. Безопасность. Кирпичная печь менее опасна, чем железный котёл;
2. Эстетика. Печка из кирпича смотрится красиво, аккуратно. Она прекрасно вписывается в любой дизайн дома;
3. Практичность. Железный котёл остывает практически сразу, как сгорит последняя закладка. Кирпичная печь сохраняет тепло достаточно долго. Если вечером протопили печку, то к утру она может быть ещё тёплой;
4. Комфорт. Никакой котёл не сможет соревноваться с кирпичной печкой по уровню привносимого уюта. Как приятно сидеть вечерком у камина или печи, слушать как потрескивают дрова, любоваться огнём.

Как видите, положительных сторон у печей из кирпича намного больше, чем у железных котлов отопления.

Прежде чем приступить к кладке печи, следует проделать большую работу. Например, для начала определиться с видом, размером и назначением.

Виды печей из кирпича

Кирпичная печь в доме может быть любого размера и конфигурации. Выбор печи, в каждом конкретном случае зависит от многих факторов.

Это может быть, как обычная печь, так и камин или же их совмещённый вариант.

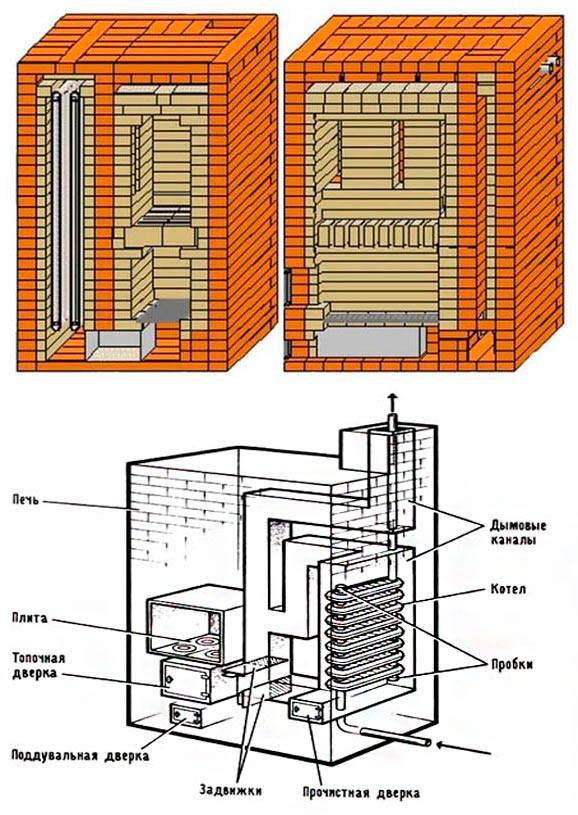

Существует вариант кирпичной печи, выполняющей роль котла с водяным отоплением. То есть, помимо тепла исходящего от самой печи и колодцев, происходит нагрев воды центральной отопительной системы.

Определитесь со всеми функциями печи, а именно решите:

• Нужна ли вам духовка;
• Плита для приготовления пищи;
• Лежанка и так далее.

Определившись с типом и назначением печи из кирпича, можно переходить к следующему этапу – проектированию.

Схемы печей из кирпича для дома

Сделайте несколько ксерокопий схемы вашего дома и постарайтесь «встроить» в неё вашу печь из кирпича.

Нарисуйте, где будет топка, где щиток, какие комнаты будут обогреваться самой печкой, а какие трубами водяного отопления.

Примерные схемы печей из кирпича для дома

Количество печей, и их расположение в доме, зависит от планировки дома, вашего желания и других особенностей.

Примеров может быть достаточно много, ориентируясь на них, вы сможете создать свой, индивидуальный проект.

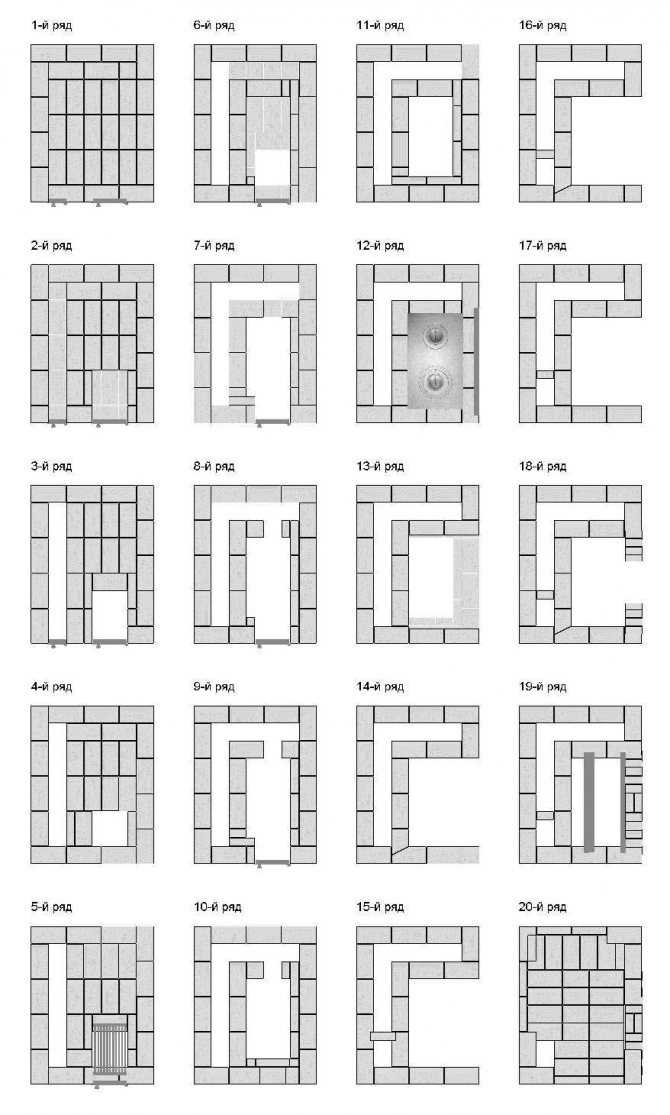

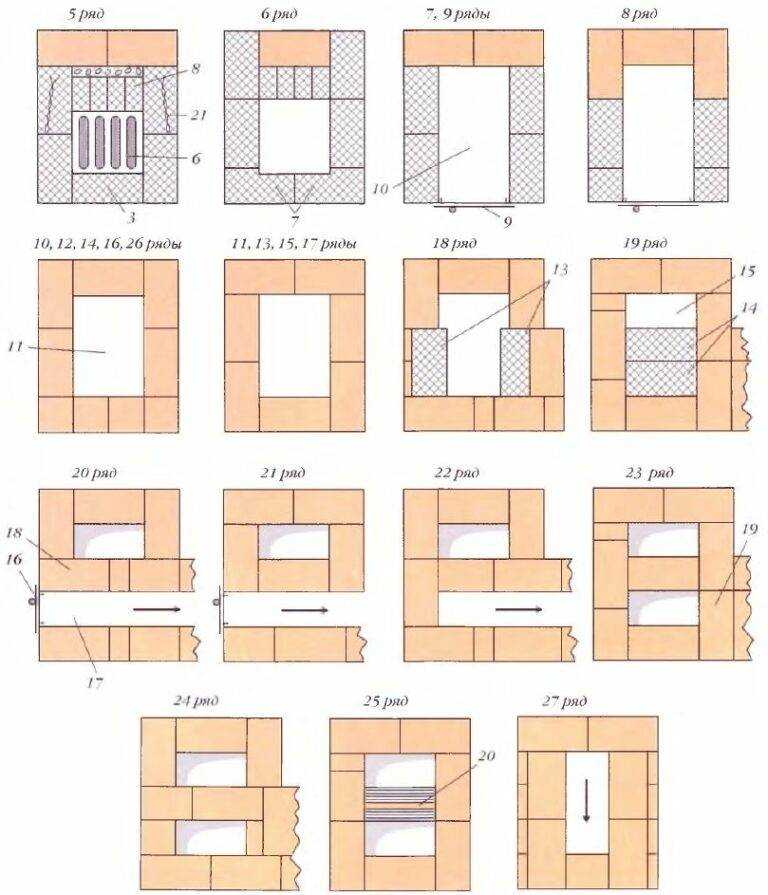

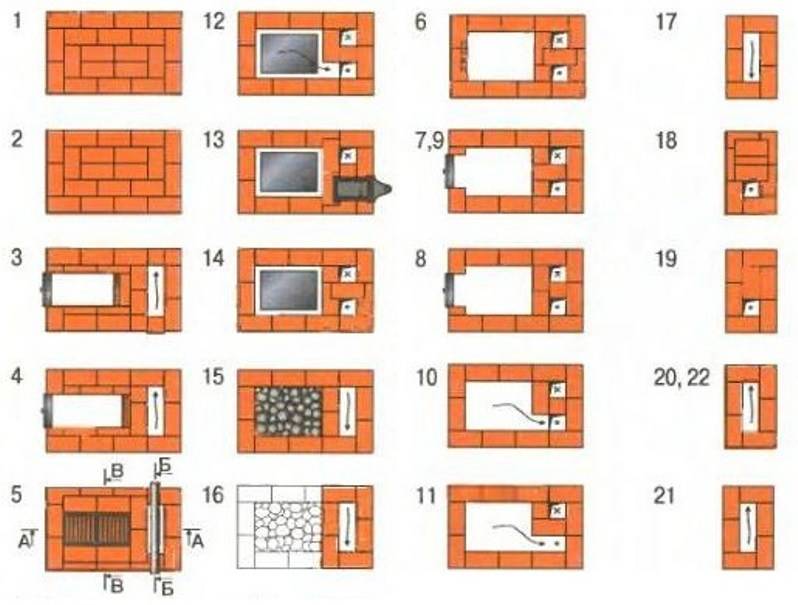

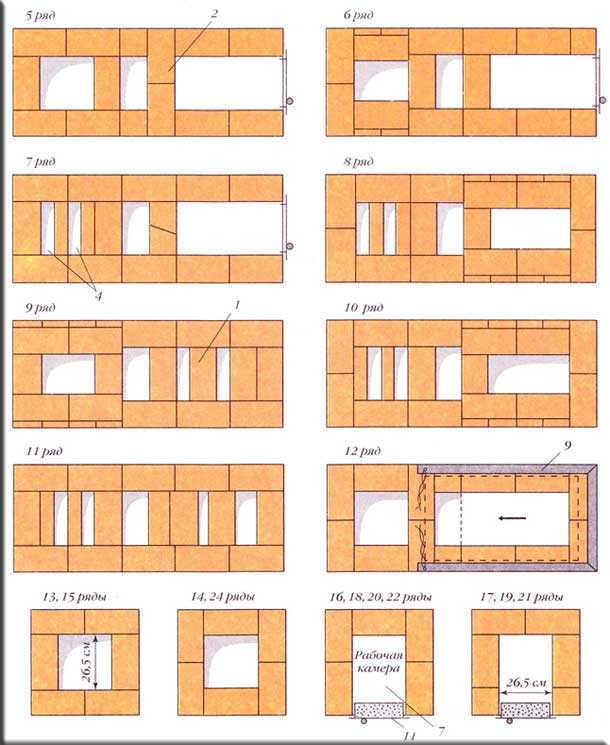

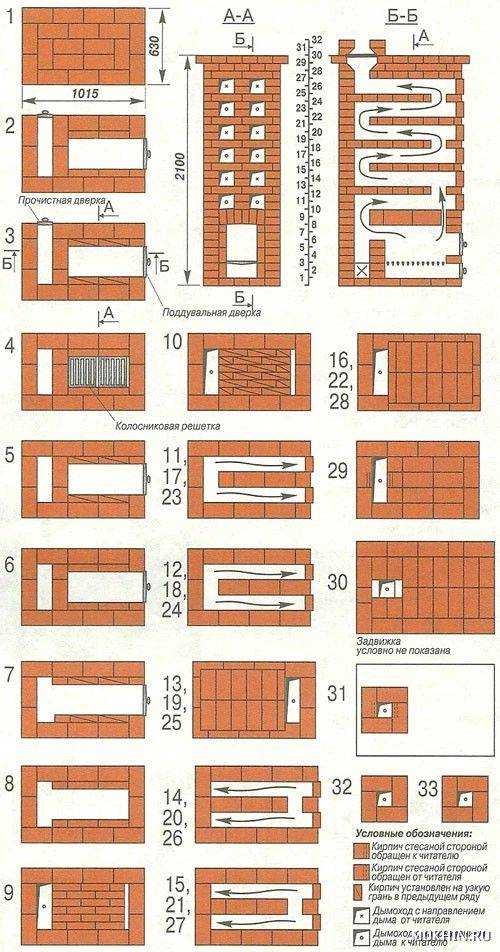

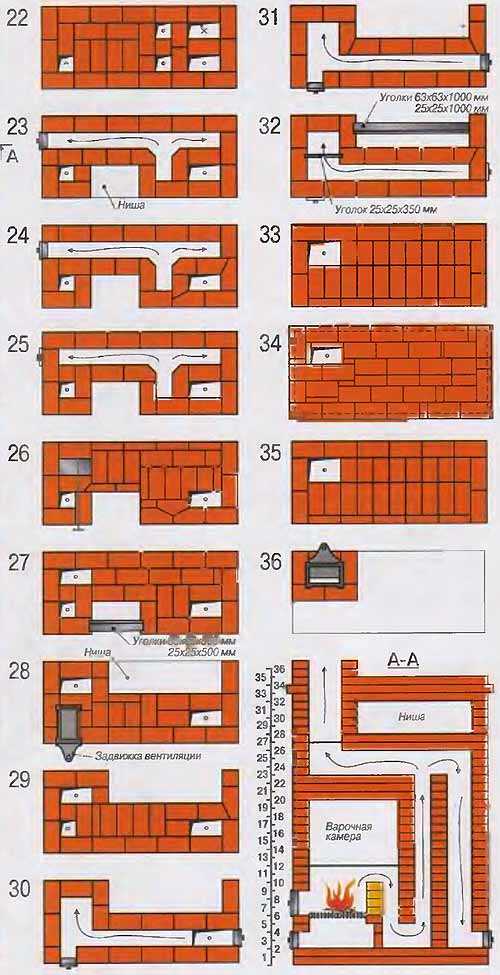

Порядковка кирпичной печки

После того, как будет найдено место для печи и решён вопрос с размером, комплектацией, наступает следующий этап – порядовка.

Говоря простым языком, следует на схеме отобразить расположение кирпичей в каждом ряду.

В порядовке учитывается всё:

1. Как укладывать кирпичи;
2. Сколько штук кирпичей будет в каждом ряду;
3. Где будет топка, дверцы, колодцы;
4. Определены точные размеры печи и так далее.

Порядок расположения кирпичей в каждом ряду, виды кирпича, расположение топки и так далее – это самый важный и ответственный этап работы.

Выложить печь своими руками сможет каждый, если на руках есть порядовка, составленная профессионалом.

Поэтому, если вы решили построить печь самостоятельно, то, порядовку всё же лучше заказать квалифицированному печнику.

Как построить кирпичную печь

Только после детальной планировки печи, можно приступать к подготовке и строительному процессу.

Для того, чтобы построить кирпичную печь следует:

1. Подготовить для неё место;
2. Приготовить инструменты;
3. Купить два вида полнотелых кирпича: керамический и огнеупорный для топки;
4. Приготовить нужное количество железных дверок;
5. Закупить колосники для удаления золы из топки;
6. Купить смесь для печи, или приготовить необходимое количество раствора своими руками;
7. Приступить к формированию фундамента для печи.

Подготовка места для печи зависит от индивидуальных показателей вашего дома. А вот инструменты, скорее всего, понадобятся однотипные, независимо от вида печи.

Подготовка инструментов

Для работы вам понадобятся следующие инструменты:

1. Ёмкость для раствора;
2. Инструмент для резки кирпича, например, болгарка;
3. Инструмент, которым вам будет удобно работать с раствором, например, шпатель, кельма. Лучше всего подобрать его по размеру ваших рук.
4. Отвес и уровень понадобятся для того, чтобы класть печь без перекосов;
5. Рулетка поможет придерживаться запланированных размеров;
6. Проволока, уголки, полоски из металла — будут служить для установки и крепления дверок, перекрытий.

Подготовив всё необходимое, можно приступать к основной работе.

Укладка печи из кирпича своими руками

Имея на руках схему каждого ряда кирпичной печи, можно выложить печь своими руками. Однако, всё же новичкам не рекомендуется спешить.

Попробуйте уложить несколько рядов печки без раствора. Посмотрите, как это будет выглядеть на практике, всё ли получается так, как показано на схеме.

Проект кирпичной печи, видео

Полезные советы:

• Духовки для кирпичных печей какие лучше, советы
• Реставрация кирпичной кладки
• Чем отличается монолитный дом от кирпичного
• Чем отмыть сажу с кирпича, своими руками

Как изготавливать кирпичные печи для дома своими руками

Оглавление:

• Как выбрать схему печи для дома из кирпича
• Как сделать печь из кирпича для дома: пример конструкции
  • Выкладка печной конструкции
• Особенности кладки кирпичей и перевязки швов
  • Как выполнить кладку конвектора, щитка и сводов

На этапе проектирования частного дома часто возникает вопрос: какое отопление использовать в будущем жилище. Чтобы не зависеть от центрального отопления, можно соорудить печь для дома своими руками. Подобная конструкция чаще всего изготавливается из кирпича. Данное приспособление создаст особый уют в частном доме и улучшит самочувствие жильцов и гостей жилища.

Печь в частном доме, обычно, строят что бы не зависеть от центрального отопления.

Основными типами конструкций из кирпича являются следующие:

1. Отопительная конструкция. Применяется для обогрева отдельного помещения или всего частного дома в случае, если здание небольших размеров.
2. Печка для варки. Используется для приготовления еды, сушки фруктов и т.д.
3. Отопительно-варочная печка. Конструкция выполняет функции предыдущих двух печек.

Современная печка для частного дома, сооруженная из качественного кирпича, будет эффективно генерировать тепло и создаст уютную атмосферу в частном доме. Подобное изделие является полностью пожаробезопасным и не вырабатывает дыма.

Элементы, которые понадобятся для того, чтобы сделать печь для дома своими руками:

Разрез отопительной печи.

• огнеупорный кирпич,
• глина,
• песок,
• топочная дверка,
• поддувальная дверка,
• задвижка,
• колосник,
• сито,
• болгарка,
• кельма,
• полено или кувалда из дерева,
• цемент,
• вода.

Первым делом изготавливается фундамент для печки. Для этого нужно установить опалубку из дерева в котлован. После этого конструкцию понадобится залить бетонным раствором. Основание должно быть шире размеров изготавливаемой печи приблизительно на 15 см. Верхний уровень основания должен оказаться ниже напольного основания на 20 см. Фундамент должен быть идеально ровным, чтобы можно было правильно выложить первый ряд кирпичей.

Как выбрать схему печи для дома из кирпича

Печь для готовки оснащают плитой.

Самой простой в исполнении является печь с последовательным конвектором газового типа. По данной канальной схеме сооружаются голландские конструкции. Преимущество данной схемы в том, что подобные печки имеют пластичную конструкцию. Конвектор связывается с топкой исключительно хайлом, потому канальная печка может быть разработана под любую готовую комнату. Недостатком является то, что коэффициент полезного действия данных приспособлений редко превышает 40%. Установить нагреватель воды будет достаточно сложно: в корпусе печки будет циркулировать мощный тепловой поток, любое его нарушение может привести к падению КПД и появлению сажи в большом количестве.

Лучшей отопительно-варочной печью считается шведская. КПД подобной конструкции может достигать 60-70%. Она представляет собой печку с камерой, которая состоит из канального конвектора, растягивающегося от пола до потолка. В камерной конструкции газы будут греть поверхность для варки, при этом часть тепла будет поступать в сушилку.

Основными преимуществами шведской печки являются следующие:

1. Конвектор и духовой шкаф не имеют энергетической обратной связи с элементом для топки, поэтому в духовой шкаф можно встроить тепловой обменник системы ГВС с накопительной емкостью. Сама емкость может быть размещена на перекрыше или в камере для сушки.
2. Дымовые газы догорают в камерной части печки. В конвектор они будут уходить с температурой менее 800ºС, поэтому он может быть изготовлен из обыкновенного кирпича. Строительный материал выкладывается на раствор из цемента и песка.
3. Высокий конвектор будет равномерно прогревать комнату по высоте.
4. Часть дымовых газов с выхода камеры можно перенаправить в лежанку, после чего вернуть в конвектор. В данном случае параметры печки ухудшаться не будут.
5. Габариты конвектора могут варьироваться, поэтому конструкция отлично впишется в готовый дом.
6. Печь способна обогревать 3-4 комнаты одновременно.
7. Если открыть дверку духового шкафа, из нее пойдет мощный поток излучения тепла, за счет которого можно быстро обогреться жильцам частного дома.

Существенным недостатком данной конструкции является то, что в данном случае имеются высокие требования к качеству материалов. Под нее понадобится обязательно возводить фундамент, так как без него конструкция будет хрупкой. Изготовить шведскую печку может только профессиональный печник.

В некоторых случаях устанавливаются колпаковые печи, коэффициент полезного действия которых превышает 70%. Данная конструкция является саморегулирующейся: дымовые газы не будут уходить в дымоход, пока не догорят под сводом колпака и не отдадут тепло печке. Колпаковое изделие обладает свойством вьюшки: если вовремя не закрыть дверку, раскаленные газы под колпаком не будут пускать на проток холодный воздух из хайла, в результате чего печка не будет выстуживаться.

Следует знать, что данную печь изготовить своими руками очень сложно. Данное приспособление может использоваться исключительно для отопления помещений, встроить в него поверхность для варки не получится. Отбор тепла для нагревателя воды возможен исключительно в двухколпаковых печках, которые имеют еще более сложную конструкцию. Поэтому подобные приспособления сегодня используются довольно редко.

Вернуться к оглавлению

Как сделать печь из кирпича для дома: пример конструкции

Схема устройства шведской печи.

Для сооружения печи будут необходимы некоторые печные принадлежности: дверки и задвижки из металла. Их можно приобрести в любом строительном магазине. Также понадобится подготовить раствор из глины и песка. Глину можно отыскать на собственных участках. Чаще всего она располагается под плодородным грунтом. Однако лучше всего приобрести готовый раствор.

Чтобы подготовить кирпичи для зольника, понадобится использовать угловую шлифовальную машинку. Кирпич для печи должен иметь правильную форму, чтобы все работы производились быстро и качественно. Спешить в процессе сооружения печки не нужно, неопытный печник может класть максимум 22-25 кирпичей в сутки. Для получения ровной и прямой печки понадобится использовать уголки из стали или планки из дерева. Данные элементы устанавливаются по углам конструкции.

В массиве кирпичей могут появиться трещинки. Чтобы избежать этого, понадобится использовать отборный качественный кирпич.

Вернуться к оглавлению

Выкладка печной конструкции

Закладку первого ряда кирпича нужно вести максимально точно, так как от данного ряда будет зависеть правильность возведения всей конструкции. В процессе выкладывания второго ряда понадобится предусмотреть создание дверки для поддувала. На третьем ряду изготавливается зольник, поэтому размер строительного материала, из которого он производится, составляет ¾ от размеров других кирпичей.

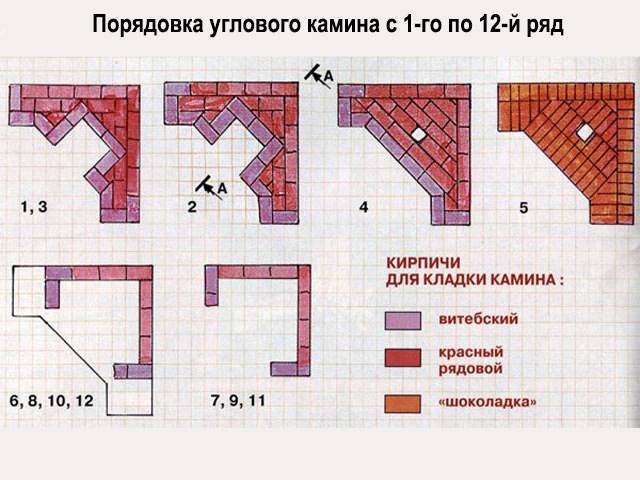

Чтобы правильно выложить печь и нигде не ошибиться, следует иметь порядовку.

На четвертом ряду заканчивается сооружение зольника. На следующем ряду предусматривается пандус для колосников. В 5-15 рядах рекомендуется использовать смесь, которая применяется для работы с огнеупорными кирпичами. В 6-8 рядах выполняется монтаж большой дверки печки. Для этого стены нужно тщательно смазать кладочным раствором, чтобы топливник был максимально гладким. В 9-12 рядах выкладываются стены топливника. Далее формируется свод топливника. После этого выкладывается ряд, который будет использоваться для подстраховки топливника. На данном этапе выполняется монтаж конвектора. В данном случае стенки должны быть максимально гладкими.

Чтобы была возможность отводить продукты сгорания, понадобится установить специальную трубу. Она может изготавливаться из керамических кирпичей или стали.

Некоторые владельцы частных домов сооружают комплексные конструкции, которые включают в себя открытый камин и печку из кирпича. В таком случае можно любоваться открытым огнем и отапливать жилище. Однако если есть желание сэкономить некоторое количество денежных средств, можно соорудить закрытую печь для дома своими руками. Интерьерным решением, которое позволит любоваться открытым огнем, может стать использование печных дверей из жаростойкого стекла.

Кирпичные печи обладают самым высоким коэффициентом полезного действия. Ухаживать за ними несложно, так как они рассчитаны исключительно на обогрев зданий. Толщина стен подобных печей составляет ½ кирпича, в связи с чем конструкции способны поддерживать оптимальную температуру в помещениях.

Если на улице температура воздуха составляет приблизительно -20ºС, то топить печь можно один раз в день. Если наблюдается более низкий температурный режим, печку придется топить несколько раз в день.

Если планируется обогревать двухэтажный дом, то понадобится разместить несколько конструкций на каждом из этажей.

Вернуться к оглавлению

Особенности кладки кирпичей и перевязки швов

Рисунок 1. Системы перевязки кирпичной кладки.

Кладка кирпича при сооружении печей может быть ложковой и тычковой. Разница в том, какая сторона материала смотрит наружу. Кладку следует вести с перевязкой швов. Швы отдельных кирпичей должны смещаться в ряду кладки. Если не выполнять перевязку, то любая трещинка, будет быстро увеличиваться и разрушать всю конструкцию.

Существует достаточно большое количество методов перевязки швов, однако для выкладки сложных дымовых ходов их нужно будет немного изменить. Проверить готовый или самостоятельно подготовленный проект печки можно следующим образом:

1. Кладка должна начинаться и заканчиваться тычковыми рядами.
2. Любой кирпич должен опираться минимум на 2 других.
3. Материалы в рядах, которые располагаются поблизости, должны перекрываться минимум на ¼ по длине и по ширине.
4. Все вертикальные швы понадобится заполнять кладочной смесью, в противном случае кладка будет расслаиваться на вертикальные пласты.
5. В тычковых и ложковых рядах вертикальные швы не могут совпадать.
6. Различные выступы, пороги и участки под балками могут быть исключительно тычковыми.
7. Подтесанные части материала не должны выступать наружу. Исключением является кирпич, который обрабатывается болгаркой с алмазным диском.

Виды швов.

Оптимальная ширина шва при кладке печки должна составлять 3 мм, при этом минимально допустимая ширина составляет 2 мм. На подтопочных рядах и в своде допускается увеличивать ширину до 13 мм. В местах пересечения кладки шамотного и керамического кирпича кладку следует вести со швами максимальной ширины в 5 мм. Вокруг вкладышей из других материалов шов должен быть тоже шириной в 5 мм. Колосники понадобится укладывать в гнездо на топочном поде на сухую, чтобы их можно было демонтировать для прочистки.

Все ряды кладки следует обязательно перевязывать по вертикали. В обширном внутреннем пространстве рядов можно выполнять неполную перевязку. Проще всего делать перевязку между рядами методом зеркального отражения.

Вернуться к оглавлению

Как выполнить кладку конвектора, щитка и сводов

В процессе кладки перегородок конвекторов понадобится оставить перепускные окна в верхней и в нижней части. Чтобы сделать перевал, нужно доложить несколько кирпичей.

Опоры из тычков следует чередовать каждые 3-5 рядов.

Схема отопительного щитка.

Окна ложкового ряда возле тычков закрываются половинками кирпичей.

Стены конвектора печи выкладываются по порядовке, а стены щитка для обогрева ложками с обыкновенной ложковой перевязкой. Различные схемы перевязки можно увидеть на рис. 1. В последней схеме выполняется зеркальное отражение.

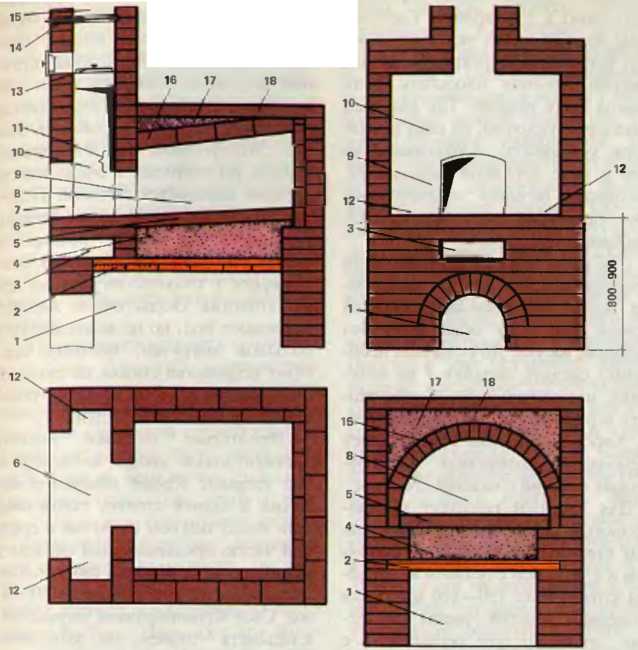

В домашних печках используются полуциркульные и плоские своды. Полуциркульный свод устраивается следующим образом:

1. Подготавливается чертеж свода в масштабе 1:1.
2. Подтесываются подпятники кирпичи, на которые опираются крылья конструкции.
3. На кладочную смесь кладутся подпятники. После этого нужно подождать, пока раствор полностью высохнет.
4. Выкладываются крылья свода. В данном случае важно соблюдать перевязку швов.
5. Тщательно наносится кладочная смесь в паз замка, после чего вставляются замковые камни. В данном случае рекомендуется использовать кувалду из дерева или полено.
6. Далее нужно подождать, пока смесь полностью высохнет. После этого убираются кружала.

Вертикальные швы замка не должны соответствовать швам на крыльях.

Построить печь для дома из кирпича не так просто. Однако если знать технологию, то выполнить все необходимые работы сможет даже начинающий мастер.

Как сложить простую печь из кирпича своими руками. Кладка печи из кирпича своими руками Как сделать печь своими руками

В этой статье понятная, очень подробная фотоинструкция по кладке печи из кирпича своими руками, советы как не ошибиться при выборе необходимые материалы и как правильно разместить печь в частном доме для оптимального обогрева большей площади.

Варианты установки печи в доме

Размещение печи полностью зависит от того, чего именно от нее ждут хозяева. Если он установлен в доме небольшой площади и будет использоваться как камин для дружеских посиделок, можно использовать первую схему. Такая печь – хороший вариант для шашлыков на мангале или шашлыков.

Варианты размещения кирпичной печи

Вторая схема для добротного квадратного дома. В этом случае передняя сторона печи-камина открывается в гостиную, стены печи обогревают обе спальни, а тепло в остальных комнатах поддерживается за счет теплообмена.

Третья схема с печкой для отопления и приготовления пищи — бюджетный вариант жилья для холостяка или небольшой семьи. Плюсы — теплая кушетка и возможность разместить сушилку в прихожей.

Важно: о внешнем утеплении дома стоит позаботиться заранее, ведь оно значительно повышает эффективность печного отопления.

Подбор кирпича, песка, раствора

Чтобы печь прослужила долго, нужно правильно подобрать все материалы. Кирпичи бывают трех видов:

1. Керамика — можно использовать для постройки печи.
2. Силикатный — вообще не подходит в данном случае, даже двойной М150.
3. Огнеупорный — идеальный вариант, но им чаще покрывают только топку и камины, разновидности: шамотный, огнеупорный кирпич и др.

Совет: при выборе кирпича для печи нужно полностью отказаться от его пустотелых типов.

Раствор делается из глины. Красная глина подойдет, если печь из красного кирпича; при использовании шамота требуется специальная шамотная глина. Некоторые печники до сих пор делают свой раствор из речного песка крупностью 1-1,5 мм, глины (в соотношении 2,5:1) и воды по старинке. Целесообразно использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надежнее купить готовую печную смесь в магазине, приготовив ее по инструкции.

Из арматуры необходимо приобрести решетки, дверцы поддувала и печи, очистители сажи, клапаны или заслонки.

Подготовка, перечень инструментов

Перед началом работы необходимо определить и разметить место, которое займет новая печка.

Труба дымохода должна быть не ближе 15 см от стропил крыши.

Если вы кладете впервые, профессиональные печники советуют заранее потренироваться, изготовив модель будущей печи из подготовленного кирпича. Естественно без решения. Это минимизирует возможные риски при реальной кладке, позволяя учиться на своих ошибках, которые еще можно исправить в макете.

Фундамент печи требует предварительной гидроизоляции, по площади он должен превышать площадь печи.

При кладке нового ряда необходимо контролировать абсолютную вертикальность стен.

Для строительства печи из кирпича необходимы следующие инструменты:

• отвес;
мастерок
• ;
• рулетка;
• шпатель;
• болгарский;
• проволока вязальная;
9строительный уровень 0021;
• полосы металлические, уголки;
• Емкости для цемента и глиняного раствора.

Пошаговая инструкция с фото по кладке печи

У разных печников свои технологии кладки и свои секреты, пришедшие с многолетним опытом. Вот информация о достаточно простом способе создания печи-камина для отопления двухэтажного дома, процесс не покажется крайне сложным даже начинающим печникам.

Кладка фундамента

Базовый ряд кирпичной кладки будет служить фундаментом. Выполняется любым кирпичом, некоторые печники даже засыпают этот уровень щебнем.

При кладке базового ряда используется цементный раствор.

Фундамент полностью залит раствором, слой выровнен.

Монтаж корпуса печи

Размечается первый ряд печи. Горизонталь, от которой отталкиваются при разметке, – это стена комнаты.

Там, где планируется разместить камин, ставится решетка. С этого ряда кирпичи уже укладываются на печной раствор.

Важным этапом работы является скрупулезное выравнивание каждого нового ряда по уровню.

Укладка второго ряда. Ближайшую к стене помещения печную стенку укрепляют дополнительным кирпичом для повышения пожаробезопасности.

Место, где будет располагаться 2-й ряд, остается пустым, остальная часть топки полностью заложена. Монтируется дверца, через которую хозяева будут вычищать пепел.

Дверь устанавливается на раствор, выравнивается. Для более надежной фиксации его фиксируют проволокой, которую необходимо проложить между кирпичами.

Колосник уложен не на простой, а на огнеупорный кирпич. Для того чтобы он лежал на одном уровне с кирпичами, в шамотном кирпиче вырезают отверстия.

Размер кирпича легко регулируется — излишки отмеряются и аккуратно отрезаются.

Большая дверь монтируется рядом с установленной решеткой.

Большая дверца духовки крепится аналогичным образом с помощью проволочных креплений.

Первый ряд топки ставится точно над камином, укрепляется металлическими уголками и полосой или толстой жестью. Чтобы на них могла лечь кладка, ее вырезают болгаркой, затем прорези доводят вручную до нужного размера.

Уложен следующий ряд кирпичей.

Колосник каминный укладывается на огнеупорный кирпич вместе с кирпичным рядом.

Дверь закреплена, к ней строго подогнан кирпич.

Топка новой печи с камином готова.

Кирпич огнеупорный шамотный кладется поверх топки печи.

Корпус печи собран.

Создание дымохода

Место, оставшееся под дымоходом, разбивается на колодцы. Конструкция требует усиления металлическими пластинами.

Кладка дымохода кирпичная.

Сажеочистители устанавливаются над сводом печи.

Колодцы снова разделены, первые ряды стен укрепить полосами металла.

После укрепления возводится перекрытие корпуса печи. Пространство, связанное с дымоходом, остается пустым.

Выкладывается карниз корпуса, затем прокладываются дымоходы.

Завершающий этап работ на первом этаже. Печь расположена внизу слева, дым внутри труб движется по спирали и выходит вверху слева. Окончательное разделение лунок закрывают жестяным листом. Чтобы компенсировать давление внутри печи-камина, на жесть укладывают 2 ряда кирпичей.

На второй этаж дома тянутся две трубы — от камина и самой печи, они отделены друг от друга. Для каждого дымохода требуется отдельная заслонка.

Уровень пола второго этажа. Здесь монтируется гидроизоляция, дымоход снова укрепляется металлическими уголками. Чтобы сэкономить и не строить отопительную печь на втором этаже, дымоход строящейся печи снова делят. Дым будет проходить по нему змейкой, успев прогреть помещение. Чтобы дымоход прогревался гораздо быстрее, его укладывают в районе второго этажа толщиной в 1/4 или 1/2 кирпича.

В крыше аккуратно выпилено отверстие для печной трубы.

Перед выводом дымохода на крышу его укрепляют металлическими уголками.

Если дымоход расположен в непосредственной близости от конька крыши, его необходимо вывести над коньком не менее чем на 0,5 метра. Если дальше, то допускается высота дымохода, равная высоте конька, но не ниже. В этом случае ветер увеличивает тягу печи, поднимая дым вверх.

Даже маленькая печь в доме — это уют и комфорт. Большие печи требуют повышенного мастерства и дополнительных материалов, но принцип их строительства аналогичен вышеописанному способу.

Вариантов печей для дачи и дома множество. Некоторые из них предполагают финансовые затраты, другие требуют прямых рук. Что делать тем, у кого не получилось ни деньгами, ни умением? Выручит простая кирпичная печь, которую сможет сложить даже «гуманитарий».

В статье рассматриваются два варианта. Первый подойдет тем, кто хочет более-менее «приличную» отопительно-варочную технику. Вторая будет полезна читателям, совершенно не претендующим ни на склонность к рукоделию, ни на какую-либо эстетику результата.

Рисунок 1. Простая кирпичная печь

Как сделать простую, но эффективную печь?

Этот вариант может служить альтернативой простейшим металлическим отопительным приборам – например, буржуйке. С помощью этой печи можно обогреть комнату, приготовить еду и даже полюбоваться пламенем.

Дизайн занимает чуть больше половины квадратного метра. В отличие от полноценных кирпичных печей, эта не требует. Вес конструкции не настолько велик, чтобы делать мощный фундамент – достаточно положить прочную доску.

Печь можно сделать всего за день. Одним из преимуществ опции является то, что запуск отопления возможен в вечернее время. Определенные навыки необходимы, но они не выходят за рамки навыков среднего мужчины.

На заметку! Для строительства печей квалификация не требуется. Но соблюдать порядок необходимо — это сделает конструкцию максимально эффективной в разрезе ее потенциала.

Что нужно для работы?

Это не только простой, но и бюджетный вариант. Для постройки конструкции вам потребуется:

• кирпич:
• * шамот — 37 шт.;
• * красный — 60 шт.;
• дверь взорвалась;
• дверца топки;
• решетка;
• клапан;
• Чугунная плита.

В качестве вяжущего — глиняный раствор. Всего понадобится около 20-25 литров смеси.

Так же будет интересно: — виды и характеристики.

Обучение

Первым шагом является определение местоположения печи. Так как масса конструкции невелика, нет ограничений, присущих традиционным кирпичным решениям. Закрепив крепкие доски или подходящий альтернативный материал, «фундамент» термически и гидроизолируется.

Роль изолятора может выполнять негорючий материал — например, базальтовая вата. Поверх основания укладывается полиэтилен или рубероид. Размер последней соответствует размеру основы плюс небольшой припуск.

Сверху насыпается слой песка толщиной 1-2 см. Постельное белье выравнивается. Важно сделать основание ровным – от этого зависит качество конструкции и удобство последующей работы.

Схема кладки

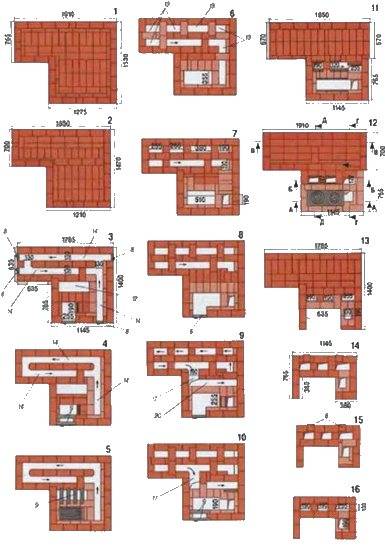

Рисунок 2. Заказ кладки печи

Порядок печи следующий:

1. Первый ряд укладывается на песок без использования раствора. Десяток кирпичей выравнивается строго по уровню. Кирпичи промазываются тонким слоем смеси, после чего с торца монтируется дверца поддувала. Дверь предварительно обматывается по периметру асбестовым шнуром, компенсирующим тепловое расширение металла.
2. Закрепив дверь проволокой, уложите второй ряд по схеме. Сформируйте воздуходувку.
3. Используется шамот (на схеме выделен желтым оттенком). После укладки над поддувалом монтируется решетка.
4. До этого кирпич клали плашмя. В этом ряду она кладется на ребро. Формируется дымовой канал, внутри которого делается основа для перегородки. Один из кирпичей (его видно на иллюстрации) укладывается «насухо» — впоследствии он будет снят. После этого монтируется топочная дверца, которая перед установкой несколько раз обматывается полосами асбеста. Но сделать это нужно так, чтобы дверь хорошо открывалась вверх. Элемент фиксируется проволокой и парой кирпичей.
5. Кирпич снова укладывается горизонтально, дублируя предыдущий ряд.
6. Опять же, очередь «ребер» — это второй и последний ряд, в котором кирпич уложен таким образом. Исключением является следующий ряд, в котором одна из стенок оформляется кладкой на ребро. Стенки дымоходного канала следует протирать влажной тряпкой.
7. Кирпич кладется плашмя по схеме. Задняя стенка выполнена опять же в формате «на ребро».
8. Закрывает топку. Над топкой должна нависать пара кирпичей, чтобы пламя двигалось к середине конфорки – на случай, если печь используется как камин (не закрывая дверцу топки).
9. Кирпичи немного смещены к задней стенке для поддержки дверцы топки. Перед кирпичной кладкой укладывают полоски асбеста, смоченные водой. Это обеспечивает герметизацию зазора между керамикой и чугуном. Чугунную панель нельзя класть прямо на глиняный раствор, иначе разница в параметрах теплового расширения материалов приведет к появлению трещин.
10. На этом этапе начинается формирование трубы дымохода. Последняя, ​​по замыслу, должна постепенно расширяться к задней части. Но только основание дымохода выполнено из кирпича. Остальное из легкого металла. В противном случае избыточная масса элемента может привести к смещению центра тяжести печки.
11. Здесь установлен клапан, запечатанный полосками асбеста. Последние рекомендуется предварительно обмазать глиняным раствором. Это завершающий ряд, который завершает строительство печи из кирпича непосредственно своими руками. Оставшаяся пара рядов отдается дымоходу, который затем будет присоединен к более легкому металлическому швеллеру.

После этого удаляются те кирпичи, которые были уложены «всухую» на 4 ряду. На этом же этапе дымовой канал и поверхность печи очищают от строительного мусора.

Окончательные работы

Самая простая печь не требует серьезных украшений. Единственное украшение – побелка. В состав рекомендуется добавить немного синевы и молочка – это защитит покрытие от образования желтого налета и побеления.

Важно! Перед работой кирпич и металл следует защитить. Если этого не сделать (например, с помощью пленки), то от пятен не избавиться.

Необходимо очень хорошо промазать швы между кирпичом и металлом дымохода, а также швы между керамикой и чугуном.

Не забудьте закрыть стык между кирпичом печи и полом. Это предотвратит попадание песка в помещение. Стык желательно закрыть Г-образным листом. Затем изготавливают окантовку плинтуса, которая служит и декором, и дополнительным элементом, препятствующим высыпанию засыпки «фундамента».

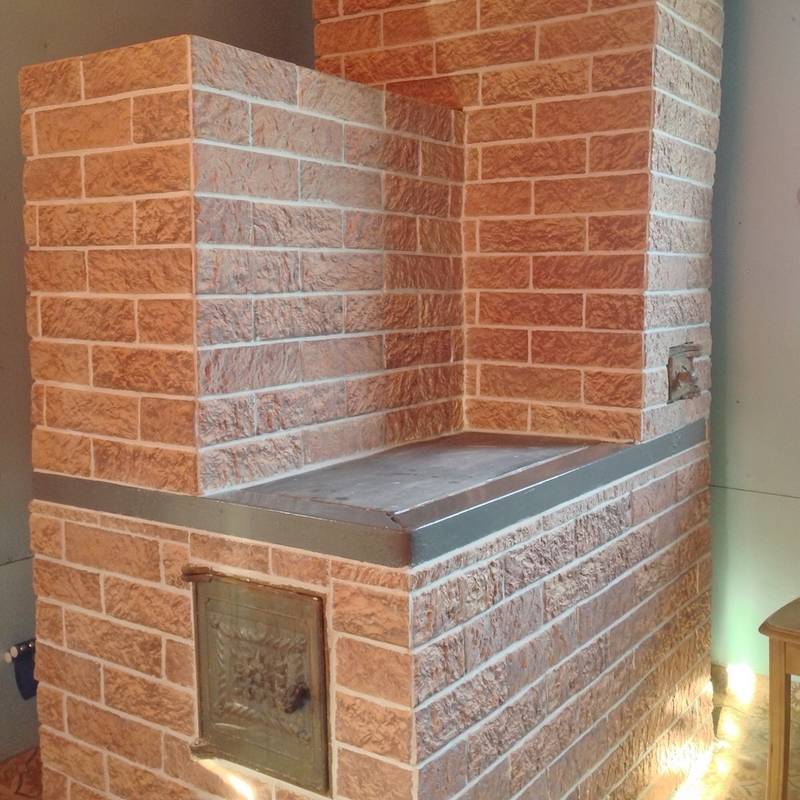

Рисунок 3. Функционирующая печь

Печь готова. Весь процесс занял менее одного рабочего дня. Уже сейчас можно попробовать сделать маломощный . Бревна использовать нельзя — только щепу или бумагу. Дровяная растопка создаст слишком высокую температуру, и конструкция треснет. Для полного застывания смеси нужно дать неделю-две. После этого уже можно топить «по-взрослому».

Интересно: ? Обзор 10 вариантов.

Еще более простая версия печи

Если предыдущий вариант кому-то показался сложным (хотя это не так), можно предложить предельно упрощенную конструкцию отопления. Эту печь своими руками можно выложить буквально за час, пусть руки и вовсе далеко не золотые.

Рисунок 4. Самый простой вариант печи из кирпича

Принцип работы конструкции прост. Твердое топливо сгорает внизу, здесь оно оседает под действием собственной массы. Разность температур создает тягу, которая уносит потоки горячего воздуха вверх. При этом дрова сгорают практически без остатка – дым минимален.

Для кладки нужно всего две дюжины целых кирпичей и две половинки. Печь состоит из пяти рядов. Конструкция настолько проста, что нет смысла описывать порядок. Процедура наглядно показана на иллюстрации.

Рисунок 5. Заказ самой простой конструкции из кирпича

Если правильно уложить кирпичи (а иначе сделать очень сложно), то результат будет аналогичен показанному на фото. Кирпичи рекомендуется соединять глиняным раствором. Но в полевых условиях можно обойтись и без связующего — просто положить компоненты друг на друга согласно порядку. В этом случае печь строится за пять минут.
Рисунок 6. Процесс кладки Рисунок 7. Готовая мобильная печь из кирпича

Для тех, кто хочет промежуточный вариант, можем порекомендовать чуть более сложный вариант.

Рисунок 8. Схема простой печки

По этой схеме на выходе получается Г-образная трехсекционная печь. Первый отсек предназначен для загрузки дров. Вторая – это камера, в которой сжигаются бревна. Третий отсек – дымоходный канал. Рисунок 9. Г-образная печь

На создание этой конструкции также потребуется 20-30 кирпичей. Этот вариант можно освоить самостоятельно за пару часов, если навыки каменщика полностью отсутствуют. Конструкция покорится специалисту за считанные минуты.

Несмотря на то, что сегодня многие оснащены той или иной системой отопления, кирпичные отопительные конструкции не теряют своей популярности. Наоборот, инженеры и мастера разрабатывают все новые и новые модели печей, более компактные, включающие различные функции. Ведь печное отопление никогда не будет лишним для частного дома, так как может выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи холодные, а включать автономное отопление вроде бы рано, нагретая печь создаст в комнатах уютную атмосферу и убережет их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и комфортный для человека температурный баланс.

Поэтому поисковый запрос, как сложить печь своими руками, чертежи которой подробно расскажут о правильной последовательности кладочных работ, не покидает интернет. Сегодня желание попробовать свои силы в этом ремесле проявляют даже те люди, которые вообще не имеют опыта работы печником. Если принято решение установить печь в доме самостоятельно, то новичкам рекомендуется выбирать простой вариант этой конструкции с четким порядком.

Помимо наличия конструкции, при выборе следует обращать внимание на ее теплоемкость, то есть на то, какую площадь она предназначена отапливать. Важно учитывать функциональность конструкции и решить, что вы хотели бы получить от нее.

Существует несколько основных видов печей — одни из них выполняют только одну основную задачу — это обогрев дома, другие используются только для приготовления пищи, а третьи включают в свои » набор функций». Поэтому, чтобы определиться с нужной моделью, нужно знать, что из себя представляет каждая из разновидностей.

• конструкция может не только отапливать одну или две комнаты, но и помогать готовить еду и кипятить воду. Если модель оснащена духовкой и нишей для сушки, то появляется возможность испечь на зиму хлеб и засушить фрукты и овощи.

Отопительно-варочная печь часто встраивается в стену или сама выступает в роли стены — для этого ее поворачивают печью и топкой в ​​сторону кухни, а задней стенкой в ​​жилую зону дома . Вы сможете решить сразу две проблемы – обогрев помещения и получение возможности готовить в отдельном помещении.

Если конструкцию дополнительно оборудовать камином, то печь будет работать не только как функциональная конструкция, но и станет декоративным украшением дома.

• Отопительный тип печей предназначен только для обогрева помещений дома. Некоторые модели имеют не только камеру сгорания, но и камин. Таким образом, духовой шкаф может работать в двух режимах – когда используется только одна из функций, либо они обе активны одновременно. Чаще всего отопительные печи встраивают в стену между комнатами или устанавливают посреди одного большого зала, разделяя его на зоны.

Такое сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенне-осенний период для поддержания нормальной температуры и влажности в помещениях. Отопительные печи обычно устанавливают, когда кухня уже реализовала свои возможности для приготовления пищи, либо в большом по общей площади доме, где возводится несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше установить многофункциональную постройку, способную выручить сразу в нескольких ситуациях.

• Варочная печь встраивается на кухню, а ее конструкция разработана специально для быстрого приготовления пищи. Однако эта функция не лишает его возможности обогрева, так как весь его корпус, задняя стенка и чугунная печь хорошо прогреваются, отдавая тепло в помещение.

Основная функция этой плиты – приготовление пищи

Варочная плита, как правило, компактна, поэтому идеально подходит для установки в загородном доме или на небольшой кухне частного дома.

Имея такой компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже при отключении электричества и газа.

Разработано множество различных моделей всех перечисленных типов печей. Они могут быть совсем миниатюрными, а занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запастись материалами для ее возведения, нужно замерить и начертить ее основание на полу помещения, в котором ее планируется установить. Таким образом можно будет визуально определить, сколько свободного места останется в комнате.

Чтобы печь работала эффективно и максимально отдавала тепло помещениям дома, а также была пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент, если печь встраивается в готовое здание, так как дымоход должен проходить между потолочными балками и случайно на них не натыкаться, поэтому вариант установки необходимо просчитать максимально точно.

Конструкцию из печного кирпича можно устанавливать в разных местах помещения или между двумя помещениями. Какое место лучше выбрать, будет сказано позже.

• Чтобы получить максимальную отдачу от печи, не следует размещать ее у наружной стены здания, так как она быстро остывает и вряд ли сможет обогреть более одной комнаты.
• Некоторые модели печей устанавливаются в центре помещения или со смещением от него в одну или другую сторону. Такое расположение выбирают, если комнату нужно разделить на отдельные зоны. При этом разные стороны печной конструкции могут иметь различную декоративную отделку, выполненную в стиле, соответствующем оформлению той или иной зоны помещения.
• Довольно часто печь встраивают в стену между двумя, а то и тремя комнатами, что позволяет максимально эффективно использовать вырабатываемое тепло. В этом случае в целях пожарной безопасности очень важно предусмотреть надежное утепление стен, потолка и чердачного перекрытия в месте прохода.
• При выборе места установки необходимо также предусмотреть, что каждая сторона фундамента под печь должна быть больше основания самой печи на 100÷150 мм.
• Для точного определения размера основания и высоты духовки рекомендуется всегда выбирать ту модель, к которой прилагается схема заказа.

Выбрав место для его установки, вы можете приобрести все необходимые материалы и подготовить необходимые инструменты. Количество материалов будет зависеть от размера и функциональности модели печи, а используемые кладочные инструменты всегда одни и те же.

Инструменты, необходимые для кладочных работ

Для работы вам потребуется подготовить очень «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента вам потребуются:

• Правило — этот инструмент используется для выравнивания поверхности фундамента, залитого бетоном.
• Для колки и рубки кирпичей нужна кирка.
• Веселка — деревянная лопатка, которая используется для растирания глины и известкового раствора.
• Печной молот используется для раскола кирпича и удаления засохшего раствора, выступившего за пределы кладки.
• Метелка лубяная предназначена для очистки внутренних каналов печи от попавшего в них песка и раствора.
• Свинцовая чертилка необходима для разметки, если печь отделана плиткой.
• Строительный уровень необходим для контроля ровности рядов и поверхности стен.
• Разметчик — стержень для разметки.
• Отвес — шнур с грузом, предназначенный для проверки вертикальности выходных поверхностей.
• Строительный уголок с помощью линейки проверить правильность внешних и внутренних углов, так как они должны быть идеально прямыми.
• Клещи для сгибания и отрезания проволоки для фиксации чугунных элементов печи в швах кладки.
• Рашпиль — Этот инструмент используется для удаления наплывов и наплывов в высохшей кирпичной кладке.
• Стамеска предназначена для колки кирпичей и разбора старой кладки.
• Резиновый молоток нужен для выравнивания кирпича, уложенного на раствор, постукиванием.
• (кельмы) разных размеров применяются для нанесения раствора при кладке кирпича и удаления смеси, выделившейся из швов.
• Расшивка — инструмент для выравнивания раствора в швах кладки. Применяется в том случае, если кладка производится «под расшивку», без дополнительной облицовки.
• Потребуется ручная трамбовка для уплотнения грунта и слоев обратной засыпки в котлован.
• Емкости для смешивания раствора и чистой воды.
• Сито с металлической сеткой для просеивания песка.

• Подставка для удобства работы на высоте, называемая «козлами». Поверхность этого приспособления имеет достаточные размеры не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Фундамент под печь обычно готовят вместе с фундаментом дома, но они не должны никак соприкасаться друг с другом, а уж тем более — объединяться в единая структура. Новые фундаменты имеют свойство давать усадку, что может привести к деформации одного из них, а это приведет к повреждению другого. Именно поэтому их необходимо устанавливать отдельно друг от друга.

В случае строительства печи в уже построенном доме с деревянным полом вам придется проделать достаточно масштабную работу. В месте, где будет установлена ​​печь, придется снять доски пола, вырезав отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно уложив в месте установки гидроизоляционный материал.

Фундамент должен иметь форму основания печи, однако, как было сказано выше, каждая его сторона делается больше стороны печи на 100 ÷ 150 мм.

• Если пол в доме деревянный, на нем делают разметку, по которой будут резать доски.
• Затем в грунте чернового пола выкапывается котлован по форме будущего фундамента, глубина которого может варьироваться от 450 до 700 мм в зависимости от состава грунта.
• Дно котлована уплотняют, а его стенки выстилают полиэтиленовой пленкой или рубероидом.

• Затем на дно выкладывается песчаная подушка толщиной 100 ÷ 150 мм, в зависимости от глубины котлована, и хорошо утрамбовывается с помощью ручной трамбовки.
• Следующий слой, поверх песка, засыпается гравием, который по возможности также утрамбовывается. Этот слой может быть от 150 до 200 мм.
• Далее по периметру котлована устанавливается деревянная опалубка в виде короба. При этом полиэтилен или рубероид остается внутри него, а затем крепится к стенам при помощи степлера и скоб. Этот водостойкий материал задержит раствор, залитый в опалубку, не давая выйти из него влаге, что позволит плите высохнуть и затвердеть равномерно.
• Фундамент должен быть примерно на 250 мм ниже уровня «чистого» пола, то есть на готовое основание нужно будет уложить два ряда кирпичей, чтобы оно возвышалось вровень с поверхностью пола.
• Некоторые мастера в целях экономии кирпича, наоборот, приподнимают фундамент над полом на 80÷100 мм. Удобство этого решения заключается еще и в более простой стыковке боковых стен фундамента с поверхностью напольного покрытия.
• Следующим шагом опалубки на всю ее высоту является армирующая решетка из стальной арматуры толщиной 4 ÷ 6 мм. Стержни соединены друг с другом проволочными скрутками.
• Далее в нижнюю часть опалубки на толщину 250 ÷ 300 мм можно залить черновой бетонный раствор, смешанный с цементом и гравием в пропорциях 1:3, или цемент, щебень средней фракции с добавление песка, в пропорции 1:2:1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
• Если насыпается грубая смесь, то сразу же, не дожидаясь ее застывания, сверху выкладывается мелко перемешанный раствор.
• Залитую выравнивают правилом по верхним кромкам щитов опалубки, после чего рекомендуется уложить и утопить в раствор на 15÷20 мм армирующую сетку с ячейками 50 мм.

• Поверхность фундамента снова выравнивается, при необходимости в опалубку поверх сетки добавляется бетонный раствор.
• Далее фундамент оставляют для застывания и набора прочности – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы сделать бетон более прочным, его рекомендуется опрыскивать водой каждый день в течение первой недели, начиная со второго дня.
• Поверх застывшего фундамента укладывается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.

• Для начала кладки первого ряда рекомендуется сделать разметку на гидроизоляционном материале, указав расположение основания печи. Благодаря очерченному периметру основания установить первый ряд кирпичей и выровнять стороны и углы будет намного проще.

После этих подготовительных работ можно приступать к кладке.

Даже опытные мастера, приступая к кладке ранее незнакомой конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в тонкостях внутренних каналов печи и не допустить ошибок при основной кладке. Все здание возвышается всухую, и каждый из рядов должен быть выложен в соответствии с порядком, нанесенным на модель печи.

При выполнении сухой укладки необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр сохранялся одинаковым по всей кладке, можно использовать рейки толщиной 5 мм. Конечно, отмерить вертикальные швы небольшими кусками реек при сухой укладке будет сложно, поэтому их придется определять визуально, а вот для горизонтальных швов необходимо использовать рейки. Применив их, после выкладки последнего ряда конструкции можно увидеть реальную высоту топки.

В качестве примера использования рейлингов можно рассмотреть это фото.

Особенно важно соблюдать единую толщину швов, если кладка производится под расшивку, и в дальнейшем не будет отделываться дополнительными декоративными материалами.

При сухой кладке важно понимать конфигурацию канала, по которому дым будет выходить из топки и подниматься в дымоход. Если при выкладке этого прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию топки, так как может образоваться обратная тяга, и при растопке помещение будет дымить.

Подняв печь насухо перед укладкой трубы дымохода, конструкцию демонтируют. Причем, если в рядах использовались не только целые, но и их мелкие фрагменты, то при разборке каждый из рядов можно сложить в отдельную стопку, поставив номер ряда на одном из кирпичей. Иногда дополнительно проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и выложен в нужном порядке, а останется только пропитывать его по очереди и укладывать в ряды печи, но уже на раствор.

Выполняя основную кладку, по краям предыдущего ряда устанавливаются две рейки, между которыми наносится раствор толщиной 60÷70 мм. Затем на него кладут кирпич верхнего ряда, выравнивают и простукивают до тех пор, пока он не ляжет на рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить его из шва можно будет только после схватывания раствора. Итак, выложив три ряда, ламели вытягивают из самого нижнего шва, зачищают и укладывают на четвертый – и так далее. Если нет уверенности, что вертикальные швы будут одинаковой толщины, для них можно приготовить и короткую рейку, которая будет переставлена ​​в следующий шов сразу после выравнивания двух соседних кирпичей.

После вытягивания калибровочных реек из шва между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишки которого удаляют кельмой, а затем приводят в порядок с помощью расшивки.

Обработка швов «под расшивку»

Если калибровочные рейки укладывались по обоим краям кирпича, то углубления между швами останутся и с внутренней стороны стены. Их также необходимо тщательно заделать, так как швы необходимо заделать, заполнив раствором по всей ширине кирпича.

Очень важно при кладке на раствор каждый из уложенных рядов проверять строительным уровнем, чтобы вся конструкция не перекосилась.

Простые вспомогательные средства, такие как калибровочные планки, помогут вам аккуратно укладывать швы одинаковой ширины. Поэтому вся поверхность печи будет выглядеть так, как будто дизайн выполнен профессиональным мастером.

Эти нюансы помогут упростить процесс возведения печной конструкции, избежать ошибок, которые могут привести к необходимости переделывать всю работу.

Модель, разработанная инженером Ю.В. Проскурин можно назвать одной из самых простых конструкций отопительно-варочных печей, которую вполне может освоить даже начинающий мастер. Несмотря на компактные размеры конструкции, печь способна выполнять все необходимые для небольшого дома функции, так как оснащена варочной панелью и сушильной камерой, которую при желании можно заменить баком для горячей воды.

Такая печь способна отапливать одну или две комнаты общей площадью 17÷20 м², поэтому ее можно встроить в стену между кухней и одной из небольших комнат дома. При этом его, разумеется, необходимо сориентировать таким образом, чтобы конструкция была обращена плитой в сторону кухонного помещения.

Размеры данной отопительной конструкции без учета высоты дымохода составляют 750×630×2070 мм. Печка имеет два режима работы – зимний и летний, что позволяет использовать в теплое время года только варочную поверхность, без лишнего обогрева всего дома. Теплоотдача от печи при полном ее прогреве составляет 1700 ккал/ч.

Для возведения данной отопительной конструкции потребуются следующие материалы:

Для заливки фундамента потребуется подготовить цемент, щебень, песок, гравий, рубероид, арматуру или стальную проволоку толщиной 5÷6 мм. Если решено заменить сушильную камеру на бак для горячей воды, то придется приобрести или изготовить и его.

Для того, чтобы работа прошла успешно, настоятельно рекомендуется внимательно изучить порядок перед ее началом, и держать эту схему всегда под рукой в ​​процессе кладки.

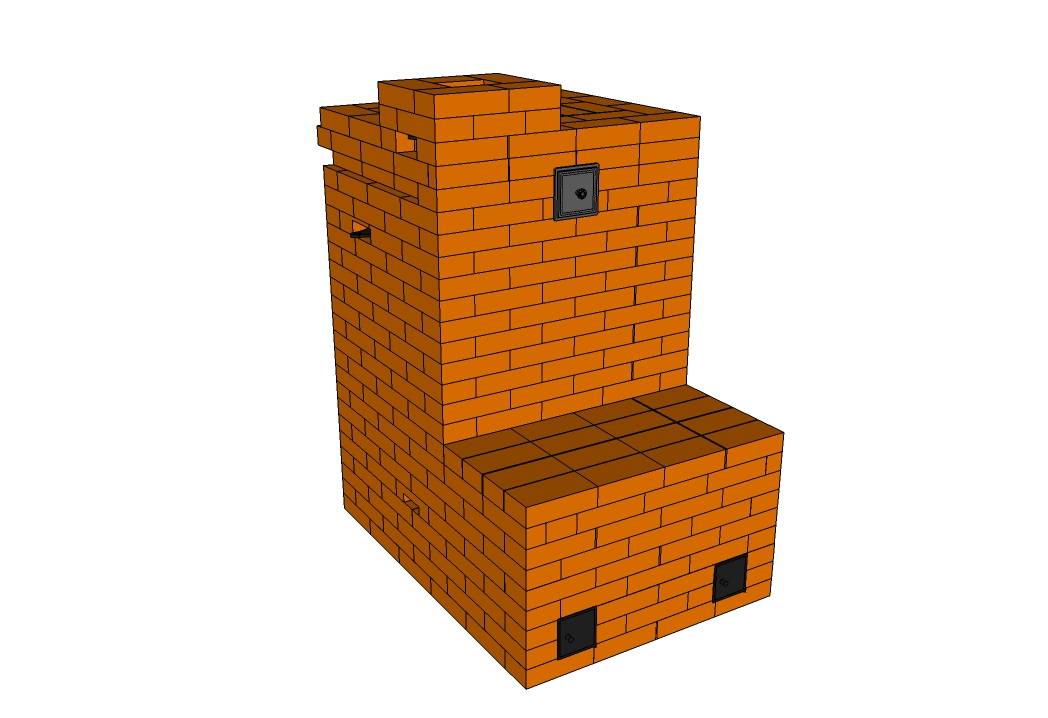

На этом рисунке эта печь схематично представлена ​​в нескольких частях. Здесь хорошо видно, как внутри конструкции проходят дымоходные каналы, прослеживается движение дыма от топки к дымоходу.

Иллюстрация (заказ)	Краткое описание выполняемой операции
	Первый ряд сплошной, укладывается по схеме, показанной на схеме. Ряд должен быть идеально ровным, так как от правильной его укладки будет зависеть надежность и долговечность всей конструкции. Ряд состоит из 15 кирпичей.
	Второй ряд. На этом этапе закладывается форма зольника (дутьевой камеры) и дно двух каналов, которые будут проходить вертикально. Выкладывая ряд, оставляют проемы для установки дверок поддувала и очистных камер. Они установлены в одном ряду. Ряд выложен из 13 кирпичей.
	В чугунных дверях для их фиксации в кладке предусмотрены специальные ушки, в которые вставляются подготовленные отрезки проволоки. Далее их концы скручиваются между собой и заделываются в швы между рядами боковых стенок. Чтобы дверь не сдвинулась с места установки до полной фиксации, ее временно подпирают кирпичами.
	Третий ряд выкладывается по схеме. В нем поднимаются стенки поддувала и камеры очистки, а концы проволоки закрепляются в швах между рядами кирпичей, с помощью которых фиксируются дверцы. Чтобы выложить ряд, вам понадобится 13 красных кирпичей.
	Четвертый ряд. Камера вертикальных каналов разделена на две, так как в дальнейшем они будут выкладываться отдельно. Сечение каналов по всей их высоте составит 80×120 мм. Кроме того, в этом ряду установленные двери перекрывают друг друга. Необходимо приготовить 13 красных кирпичей.
	Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки. В кирпичах, определяющих место кладки колосника, от их внутренней кромки делают надрез под прямым углом. Размер выреза должен быть примерно 10×10 мм ± 1 мм. Поддувальную камеру укладывают подготовленными кирпичами. Для кладки ряда требуется 16 шамотных кирпичей.
	После этого на пятом ряду в подготовленные углубления в кирпичах устанавливается решетка. Иногда монтируется на глиняный раствор, но часто вообще без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны быть порядка 3÷5 мм, заполняют песком.
	Шестой ряд. Стены двух вертикальных каналов продолжают формироваться, начинают возводиться стены печи. Кладка ведется только шамотным кирпичом. Ряд состоит из 12 шамотных кирпичей.
	Далее на шестом ряду монтируется топочная дверка, которая, как и дверка поддувала, фиксируется проволокой в ​​швах боковых стенок. Однако перед установкой топочная дверца оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром. Этот процесс необходимо проводить для создания теплового зазора, который позволит металлу расширяться при сильном нагреве.
	Седьмой и восьмой ряды выложены из 12 огнеупорных кирпичей и соответствуют порядовке. При их кладке продолжают подниматься стенки топки и образуются вертикальные каналы. Понятно, что кладка кирпичей в рядах завязана.
	При укладке девятого ряда дверца топочной камеры закрывается. Для снятия нагрузки с чугунной дверцы у кирпичей, установленных на боковых стенках, края, обращенные в сторону топочной камеры, срезаны под одинаковым углом 30˚. Эти надрезы послужат своеобразной подставкой для среднего кирпича, обрезанного с двух сторон под углом 60˚, то есть он должен идеально входить между двумя крайними кирпичами. На ряд потребуется 12 шамотных кирпичей.
	На десятом ряду топливная камера совмещена с крайним вертикальным каналом, так как образующийся в топке дым направлялся в это отверстие. Для обеспечения беспрепятственного хода горячего воздуха на среднем кирпиче срезан выступающий уголок, разделяющий топочное отверстие и закрытый канал. В этом ряду потребуется 11 шамотных кирпичей.
	На одиннадцатом ряду кладка, идущая вокруг камеры сгорания, отличается тем, что в ней используются кирпичи с прорезью на глубину кирпича на 10×20 мм. Эта ступенька предназначена для укладки варочной поверхности. Для кладки понадобится 11 шамотных кирпичей.
	После выкладки 11-го ряда ступеньку на кирпичи выкладывают асбестовыми полосами или слоем глины, толщиной 3÷4 мм (при толщине плиты 5 мм). Эти прокладки будут служить подушкой и тепловым зазором для варочной панели. Затем на подготовленное для нее место устанавливается варочная панель. Со стороны, где будет формироваться варочная камера, угловая часть кладки армируется металлическим уголком.
	С двенадцатого ряда кладка будет производиться только красным кирпичом. На этом этапе укладываются стенки варочной камеры, а ранее открытый вертикальный канал снова закрывается перемычкой. Для кладки этого ряда нужно подготовить 10 кирпичей.
	13-й ряд выкладывается по схеме, но в наружной части первого вертикального канала образуется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний. Для этого в кирпиче делаются вырезы для углубления металлического элемента. Далее, на подготовленное место, на глиняно-песчаный раствор крепится стационарная часть дымовой задвижки. Ряд выложен из 10 кирпичей.
	14-й ÷ 18-й ряды — на каждый из них потребуется по 10 кирпичей. Кладка на этих рядах имеет одинаковую конфигурацию с учетом перевязки и образует вертикальные каналы и варочную камеру.
	На 18 ряду варочная камера закрывается тремя стальными уголками, которые служат основой для кладки следующих рядов. Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии 250 мм от него (размер кирпича), а третий уголок прижимается к второй с обратной стороны. Глядя на эту конструкцию, вполне можно понять, как надо класть кирпичи.
	19 ряд. Выкладывая, варочную камеру закрывают 12 кирпичами, но над ней формируют отверстие для выпуска пара, в которое будет устанавливаться вентиль. Для крепления этого элемента в кромках кирпичей, установленных с трех сторон, делаются вырезы, а с наружного кирпича снимается слой, уменьшающий его толщину. Далее на подготовленную площадку на глиняный раствор крепится клапан.
	20-й ряд выкладывается по представленной схеме. На этом этапе установленный клапан закрывается, и формируются отверстия каналов. Боковой кирпич в первом вертикальном канале гофрирован для беспрепятственного поступления нагретого воздуха. Для ряда потребуется 15 кирпичей.
	На 21 ряду первый вертикальный канал и отверстие для отвода пара из варочной камеры объединены в общее пространство. Кладка ведется по периметру печи, кирпич устанавливается в виде стен, также обрамляется второй вертикальный швеллер. Кроме того, угловой внутренний кирпич срезан для обеспечения беспрепятственного выхода пара в дымоход. Для кладки нужно подготовить 11 кирпичей.
	Далее в этом же ряду образовавшееся пространство закрывают стальными полосами, которые дадут основу для установки металлической пластины и укладки следующих рядов.
	Следующим этапом, который выполняется в этом же ряду, является установка кровельной железной плиты. С помощью него формируется дымоходное отверстие, расположенное с противоположной стороны окна для выхода пара из варочной панели.
	На 22 ряду металлическая плита обложена кирпичной кладкой. Дальнейшая укладка осуществляется по схеме. Открытыми остаются только отверстия каналов. Затем снаружи печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры. Для кладки ряда требуется 15 кирпичей.
	23 ряд — формируются стенки сушильной камеры. Задняя стенка ее из кирпича, установленная на бок – она будет отделять камеру от отверстия дымоходного канала. Используется 12 кирпичей.
	На 24-м ряду из 11 кирпичей формируются стенки дымохода и двух вертикальных каналов, а также сушильная камера.
	25 ряд — работа продолжается по схеме, кладка из 12 кирпичей. Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, сбоку.
	26 ряд. На данном этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах обрезаются под небольшим углом. Для кладки ряда требуется 11 кирпичей.
	На 27 ряду с помощью кладки совмещены два вертикальных канала, а на эту общую камеру установлена ​​прочистная дверца. Задняя стенка сушильной камеры поднята еще одним кирпичом, установленным сбоку. Ряд состоит из 11 кирпичей.
	На 28-м ряду, состоящем из 10 кирпичей, кладка ведется по схеме, аналогичной 27-му ряду. А затем три металлических уголка перекрывают пространство сушильной камеры.
	На 29 ряду почти вся площадь покрыта кирпичной кладкой, которая монтируется в соответствии со схемой. Оставлено открытым только отверстие над сушильной камерой, где клапан будет установлен в прорези, сделанные на кирпичах, обрамляющих это отверстие. Внешний кирпич отрезается, что уменьшает его толщину. В оборудованное «гнездо» на глиняном растворе устанавливается вентиль. Ряд состоит из 17 кирпичей.
	30-й ряд, состоящий из 16 кирпичей, полностью закрывает поверхность топки. Единственным исключением является дымоходное отверстие, размер которого равен половине кирпича.
	На 31÷32 рядах начинает формироваться дымоход.

Если решено делать своими руками, то работу нужно проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При соблюдении всех рекомендаций и предоставленной схемы заказа даже начинающий мастер сможет справиться с этой работой и набраться опыта для новых творений.

И в завершение статьи — еще один пример кладки миниатюрной печи из кирпича для загородного дома.

Видео: компактная кирпичная печь для маленькой кухни

Что такое кирпичная печь в загородном доме? Это возможность обогревать дом всю зиму, не используя ни газ, ни электричество. Тем более, что ощущение комфорта, которое исходит от печки, сложно ни с чем спутать. Нет ничего лучше, чем в конце дня прислониться к его горячей стене, наслаждаясь теплом.

Современные строительные технологии позволяют сложить печь так, что одной хорошей растопки хватит до утра. Кроме того, правильно созданная конструкция сохраняет внутреннее тепло в течение 10-12 часов.

Если немного поддерживать огонь в печи, то можно топить ее 24 часа в сутки с минимальным расходом дров. Кроме того, в топку не обязательно подкладывать дрова. Можно использовать специальный уголь. Но для этого печь нужно сложить особым образом. Использование огнеупорного камня, способного выдерживать высокие температуры.

Также стоит отметить, что печи могут иметь множество модификаций. Например, конструкцию можно сложить таким образом, что к печи будет пристроен еще и камин. Он не займет много места, но придаст еще больше тепла и уюта дому. Кроме того, одной трубы вполне достаточно для вывода дыма из двух топок.

Типы печей

История эволюции печных конструкций насчитывает много веков. Неудивительно, что собрать теплоэффективную и надежную печь – настоящее искусство. Но при должной подготовке и усердии можно сделать это своими руками, вот хорошая видео инструкция:

Духовку можно сложить самыми разными способами. При этом существует ряд параметров, определяющих специфику будущей печи:

1. Назначение.
2. Температура, до которой должны быть нагреты стены.
3. Время, необходимое для нагрева стен и количество необходимого для этого топлива.
4. Конструкция дымохода.
5. уровень теплопередачи.
6. Схема движения газов в каналах.
7. Бланк.
8. Материал для отделки наружных стен.
9. Основной материал.

Исходя из всех этих параметров, вы сложите печь своей мечты. Главное на начальном этапе составить чертеж, с подробными схемами. В проекте нужно подробно описать все особенности будущей конструкции. Но перед этим нужно определиться, какая печь вам нужна.

Сложить отопительную печь проще всего. Он выполняет основную функцию – дарит тепло людям и дому. Никакого дополнительного функционала такие конструкции не несут, но надежны и удобны в эксплуатации, за что завоевали множество симпатий у дачников.

Естественно, все отопительные печи классифицируются по теплоотдаче, времени, необходимому для растопки и степени нагрева стенок. Именно на эти параметры нужно опираться в первую очередь, прежде чем складывать печь своими руками.

Если вы рассчитываете получить печь с умеренным нагревом, вы можете сложить ее в один кирпич. Такие печи медленно нагреваются и также медленно остывают. Средняя температура стен около 60 градусов.

Отопительные печи нельзя назвать изыском архитектурной мысли. Но массивность конструкции и простые формы создают ощущение монументальности. К тому же, если умело уложить в эту печь кирпич, она может стать отличным элементом декора.

При этом не стоит забывать о внешней отделке. После того, как вы сложите печку, ее можно оштукатурить, а сверху положить плитку. Во-первых, он защитит конструкцию от разрушения, во-вторых, придаст ей красивый и эстетичный вид.

Важно! Перед тем, как сложить кирпичную отопительную печь своими руками, имейте в виду, что для этого требуется чрезвычайно большое количество материала.

К типовым представителям семейства отопительных печей относятся такие конструкции, как:

• «Голландка»,
• ОПТ-3,
• Треугольная печь,
• Грум Грижимайло печь,
• Отопительная
• ОТП-11,
2
• Т-образный.

Эти печи редко пользуются большой популярностью. Дело в том, что для того, чтобы их собрать, уходит много времени и материалов, а функционал в итоге получается скудным.

Очень часто в загородных домах хозяева решают сложить отопительно-варочную печь. Эта конструкция имеет массу преимуществ по сравнению с обычной печкой. На ней без проблем и даже с комфортом можно приготовить пищу, используя сосновые, березовые или тисовые дрова.

Важно! Около 90% заказов печников приходится на отопительно-варочные конструкции.

Основным элементом такой печи является варочная панель, которая изготовлена ​​из чугуна. Духовка встраивается не везде, так как для того, чтобы ее сложить, нужно проявить немалую сноровку. Наиболее продвинутые конструкции имеют следующие дополнительные функции:

• камера для выпечки хлеба,
• кушетка,
• ниша для сушки дров,
• водогрейный котел.

На самом деле количество дополнительных функций зависит исключительно от ваших возможностей и желаний. По сути, из простой плиты можно сложить настоящий многофункциональный комбайн, который станет главным украшением кухни. Об экономике даже говорить не стоит. Кроме того, еда, приготовленная на таких горелках, всегда вкуснее.

Внимание! Уровень КПД в отопительно-варочных конструкциях достигает 65%. Тепловая мощность около 4 кВт.

Такие печи способны долго сохранять тепло. Мало того, они обеспечивают мощную тягу. Главное правильно все собрать, чтобы дым шел прямо в трубу, а не в помещение. Наиболее распространенные конструкции:

• «Шведка»,
• Духовка Волкова,
• «Экономка»,
• «Теплушка»,
• «Малыш».

Как видите, существует огромное разнообразие отопительно-варочных печей, на которых можно без проблем и с пользой для семейного бюджета приготовить что-нибудь вкусненькое.

Конструкции с нагревательными щитками – дешевое решение, включающее в себя весь необходимый для дачи функционал. Чтобы сложить такую ​​конструкцию, понадобится минимум материалов и физического труда. Достаточно 175 кирпичей для полноценной кладки.

Несмотря на минимальные затраты на строительство, эффективность печи более чем высока. Этот вид печки очень популярен среди пожилых дачников из-за удобства и дешевизны.

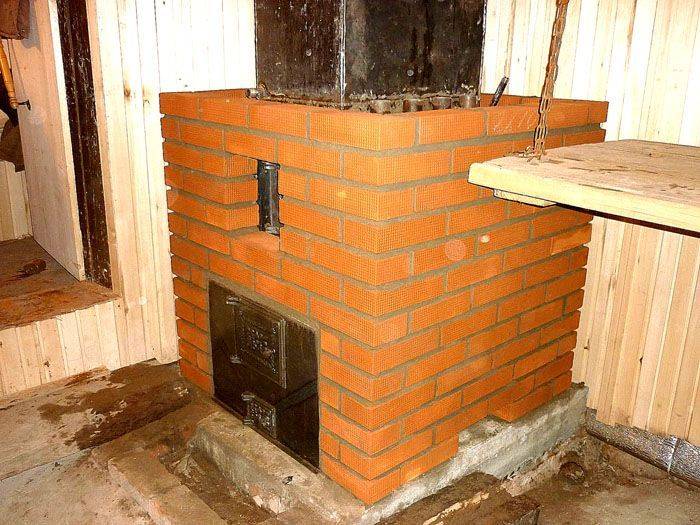

Сбоку печи для бани. Обычно это простые обогреватели, не отличающиеся никакими архитектурными изысками. Их основная роль заключается в нагревании воды в ванне и эффективном повышении температуры. Такие отопительные печи могут хранить тепло двое суток.

Совет! Главным преимуществом обогревателей является возможность разместить их в любом помещении.

Конечно, классификация печей не ограничивается этими типами. На самом деле их существует огромное количество, которые классифицируются по многим параметрам. Только что были описаны наиболее популярные системы.

Каким кирпичом лучше класть печь

Нужно отличать обычный жаропрочный кирпич от печного. Во-первых, последний выдерживает температуру выше 1000 градусов. Во-вторых, при резком охлаждении в конструкции не образуются трещины.

Для строительства печей применяют четыре вида печного кирпича:

1. Кварц. Этот кирпич является результатом обжига песка и глины.
2. Углерод — состоит из графита.
3. Шамот. Лучше всего для камина. Но нельзя сбрасывать со счетов и его уникальные теплоизоляционные качества. Он выдерживает температуру до 1600 градусов. При этом он не трескается и не теряет своих качеств. Единственный минус — желтоватый оттенок.
4. Основной используется, когда нужно сложить металлургическую печь.

На самом деле строгих правил относительно выбора материалов для кладки при строительстве не существует. Тем не менее, есть некоторые рекомендации, которым лучше следовать, основная из них касается шамотного кирпича. Его необходимо размещать в самых жарких местах, а именно в районе топки и дымохода. Для всех остальных зон марка должна быть не ниже М-200.

Внимание! Лучший кирпич для печи – марка М-500.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошую отопительную конструкцию, нужно правильно выбрать место. Необходимо учитывать следующие нормы:

1. От дымового канала до деревянных конструкций должно быть более 37 см.
2. Минимальное расстояние трубы от конька — полтора метра. Высота над хребтом – полметра.
3. Если от трубы до конька 1,5-3 метра, можно поставить вровень с ним.

Печь лучше всего складывать посередине дома. Это обеспечит равномерное распределение тепла и удобство использования.

Материалы и инструменты

Помимо кирпича, для сборки печи вам понадобится еще ряд материалов. К ним относятся: глина

• , песок
• , арматура
• .

Это основные материалы без учета комплектующих, но еще нужно позаботиться о форточках, поддувале, топке и так далее.

Чтобы собрать хорошую печь, нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно использовать красную. Песчинки должны быть не более 1 мм. Оптимальное соотношение достигается опытным путем. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объема глины.

Металлические предметы играют фундаментальную роль в конструкции печи. Чтобы собрать приличную конструкцию, нужны двери и полудвери, решетки, чугунные заслонки, задвижки и смотровые площадки. Все эти элементы при необходимости можно изготовить своими руками, но потребуется приобрести листы железа.

Разумеется, без хороших инструментов разложить печь не получится, вам потребуются:

• молоток-отбойник специально для печи,
• Мастер ОК,
• линейка-правило,
• мочалка,
• рулетка,
• отвес,
• уровень.

С помощью этого простого набора инструментов вы сможете собрать любую духовку.

Процесс строительства печи

Для фундамента выкапывается котлован, делается обратная засыпка и армированный каркас. Полученную конструкцию заливают бетоном. Прежде чем складывать печь, убедитесь, что у вас перед глазами есть кирпичные узоры.

Во время работы очень важно соблюдать порядок. В противном случае качественно сложить духовку не получится. Малейшее отклонение в конструкции приведет к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того, чтобы выйти наружу через трубу, пойдет в комнату.

Первый ряд укладывается вдоль шнура. Каждую следующую кладку проверяют уровнем. Повороты контролируются обвесами. После завершения кладки устанавливается печное оборудование, например, горелки. Труба выводится в самом конце. Чтобы узнать подробнее, как сложить печь смотрите видео ниже:

Печное отопление для дома во многих регионах нашей страны является основным. Нередко устанавливают толстостенные печи, обладающие повышенной теплоотдачей в северных регионах; зимой их топят раз в сутки. Они способны обеспечить теплом несколько помещений. Они также используются для приготовления пищи.

Ставить в доме несколько отопительных котлов невыгодно, т.к. увеличится расход топлива и интенсивность загрязнения дома. Для южных регионов оптимальным вариантом будет небольшая печь; при необходимости его подогревают пару раз в день. Вы можете заказать эту конструкцию, а можете построить ее сами.

Выбор конструкции

Прежде чем выбрать конструкцию котла (их много), необходимо сначала определиться с его расположением в доме. Наилучший вариант размещения – это случай, когда топка выходит в коридор, а поверхности ориентированы на комнаты. При этом печное зеркало не должно закрываться мебелью, перегородками и т.п. Его теплоотдача при закрытых стенках снижается примерно на 1/3.

Теплопередача приблизительно пропорциональна площади поверхности всей конструкции печи. При выборе места пользователь должен найти подходящий для дома тип печи и установить ее так, чтобы ее большая сторона открывалась в самое просторное помещение.

Например, если вам нужно обогреть две большие смежные комнаты, то печь лучше построить с узкой задней стенкой и широкими боковыми зеркалами, вынесенными в сторону коридора.

При строительстве своими руками фундамент под строение должен иметь ту же площадь, что и кладка. При устройстве ее на слабых грунтах под топку укладывают специальные железобетонные пояса толщиной 100-150 мм или армированные швы толщиной 30-50 мм.

Выбор фундамента производится при кладке: нужно составить план, на котором определяется, каким будет основание печи. После устройства фундамента под дом можно приступать к изготовлению основания для размещения отопительной печи.

В этом случае необходимо соблюдать следующие простые правила. Под печку строится отдельно от основного фундамента дома. В котлован укладывают битый щебень, кирпичи толщиной 15-20 см. Каждый слой трамбуется и заливается цементным раствором. Последний слой выкладывается таким же образом. После этого укладывается два слоя кирпича, как при возведении стен на цементном растворе.

Гидроизоляцию обустраивают пергамином, рубероидом или рубероидом, а также несколькими слоями кирпичей, устанавливаемых на глиняный раствор. Верх этого плинтуса должен выступать за уровень пола на 1-2 см. На такое основание ставится котел.

Выбор конструкции печи

Почти каждый владелец может построить любую из печей. Но при этом необходимо соблюдать основные рекомендации по обустройству. Предлагаем вам ознакомиться с ними, прочитав информацию ниже.

Выбор кирпича

При строительстве своими руками одним из приоритетов является выбор кирпича. Кирпич должен быть красным и хорошо обгоревшим. «Хорошо обожженный» означает, что он был обожжен при определенной температуре. Это можно определить по следующим признакам.

Обожженный кирпич покрыт темным налетом и стекловидной пленкой. Несгоревший кирпич бледно-розового цвета, при постукивании и падении издается глухой звук. При падении на твердую поверхность он разлетается на мелкие осколки. Называемый нормально обожженным кирпичом, он также разбивается при падении, но на большие куски. При постукивании издает металлический звук. Этот кирпич должен легко колоться при обработке.

Для печных топок красный кирпич «слабоватый». Первый дымовой канал и топка являются составляющими отопительной печи, где температура наиболее высока, поэтому требуют кладки из огнеупорного огнеупорного кирпича. При этом кирпич выбирают в зависимости от топлива, которое в основном будет обогревать жилище. Если в нем горит торф, нужны боровичи, дрова — белая гжель, уголь — шамотный кирпич.

Готовим раствор

Следующим этапом является процесс приготовления раствора для кирпичной отопительной печи. Высокое качество раствора гарантирует прочность кладки. Изготавливается из глины и просеянного песка. Глину помещают в корыто и заливают водой. Через 3 дня необходимо процедить раствор.

Когда раствор будет готов, необходимо заранее подготовить инструмент. Для строительных работ нам необходимо:

• Мастер в порядке;
• молоток;
• выбор;
• уровень;
• уголок;
• лубяная щетка для затирки поверхностей.

Работу можно упростить, установив вертикальные стойки по периметру печи. Устроив такую ​​простую конструкцию, вам не нужно будет проверять кладку по горизонтали и вертикали.

Необходимо знать, что отопительную печь закладывают только в теплое время года, оптимальным вариантом будет, если температура будет не ниже 15°С.

При кладке, независимо от выбранной конструкции серийной кладки, старайтесь соблюдать толщину шва около 3-4 мм, можно меньше, но не больше. Для фундамента и труб подходят швы и потолще – до 1 см. Важно, чтобы между швами не было полостей.

Обмазывать топку и топливные каналы глиной не требуется. Углы и повороты в каналах должны быть закруглены, все каналы в топке должны быть закруглены и ровны. Это необходимо для того, чтобы добиться минимального трения о стенки каналов, избежать ударов при движении о различные препятствия в результате резких расширений и сужений отверстий каналов. Поэтому нельзя закладывать внутрь швеллеров отколотую или отесанную часть кирпича.

Уложить решетку с зазором около 0,7–1 см от каменной стены. Они должны иметь уклон в сторону печной дверцы, чтобы остатки несгоревшего топлива не скапливались у задней стенки конструкции. Обычно сушка занимает около 14 дней, если полностью закрыть все вьюшки, задвижки и форточки. Для ускорения сушки печь можно топить небольшими объемами абсолютно сухих дров.

Размер поперечного сечения дымового канала зависит от количества газов, которые будут проходить через него. Если его теплоотдача на отопление не превышает 3000 Ккал в час, его сечение должно быть 14*14 см или 0,5*0,5 кирпича. Если его уровень выше 3000 Ккал, то он должен иметь размеры 14*27 см или 0,5*1 кирпич.

Оголовки дымоходов кладутся на цементный раствор. Поверхность части наружной трубы, расположенной на чердаке дома, необходимо оштукатурить, а затем побелить. Это делается для обеспечения пожарной безопасности. Высота трубы измеряется от решетки. В одноэтажных постройках она не должна быть меньше 5 метров. В местах его прохождения устраивают пух – делают постепенный перелив кирпичей.

В том случае, если толщина стены конструкции не менее 1,5 кирпича, то ее можно оборудовать навесным дымоходом. В этом случае стояк дымохода необходимо установить непосредственно на печь. В отличие от корневого дымохода, настенный дымоход не требует фундамента. Корневая труба обустраивается в доме, который имеет несколько печей. При этом недопустимо соединение конструкций, находящихся на разных уровнях, так как нижняя примет на себя всю тягу от верхней, если они будут работать одновременно.

Независимо от выбранной конструкции трубы, над крышей дома устраивается выдра, которая должна нависать над крышей. Не пропускает воду на чердачные перекрытия. Раствор под нее намазывают толстым слоем для прочного удержания на трубе. Часто его делают в виде квадрата, размер которого должен превышать диаметр трубы на 20-30 см. Часто выдру возводят путем заливки железобетонной конструкции.

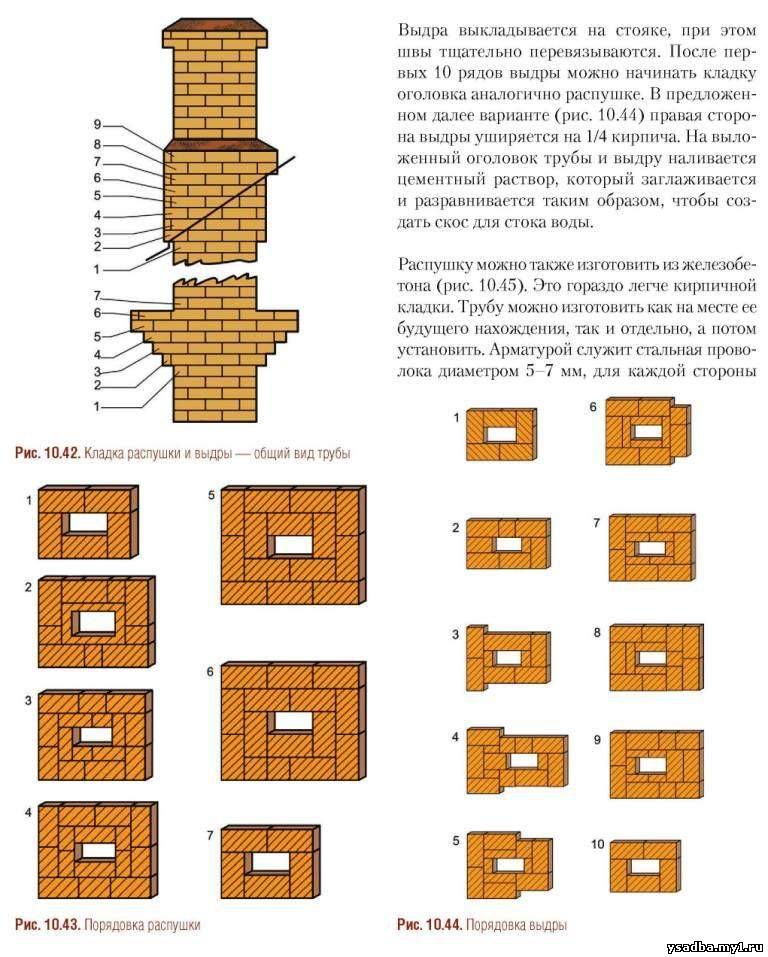

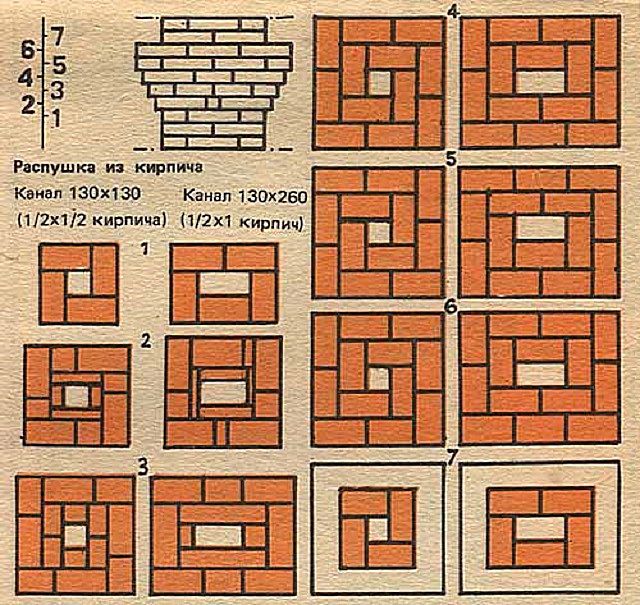

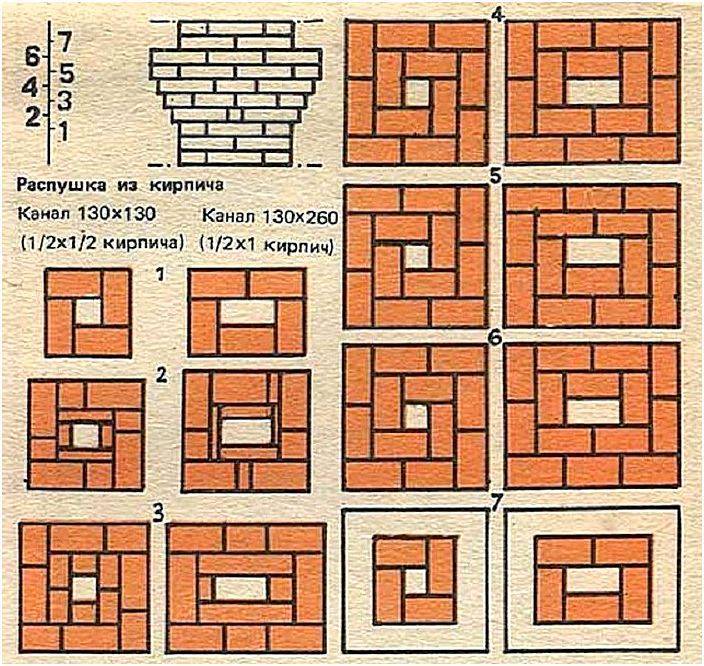

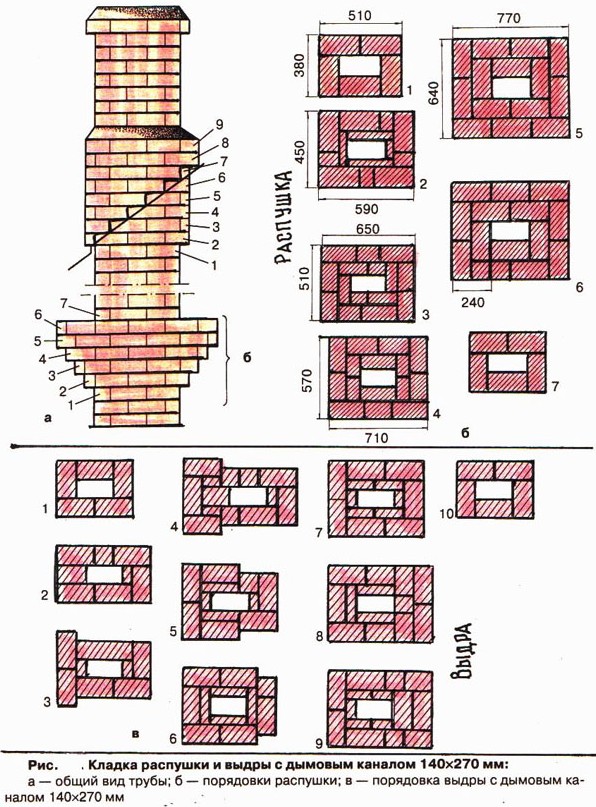

После выдры устраивается горловина трубы, а за ней расширяющаяся головка. Все эти элементы котла — выдра, голова, горловина — оштукатурены. Для этого нужно предварительно смочить трубу водой. После этого наносится жидкий слой раствора, также в несколько слоев укладывается густой раствор. Все слои тщательно измельчаются и заделываются появившиеся щели, после чего белятся известью.

• 1 часть глины;
• 1 часть цемента;
• 1 часть липового теста;
• 2 части песка или 1 часть глины;
• 2 части песка.

все что нужно знать для строительства (86 фото)

Традиционные кирпичные печи все чаще предпочитают стальным и чугунным моделям. Большая теплоотдача, редкая топка и негорючий корпус, сохранение влажности в доме – эти неоспоримые преимущества делают его востребованным в наше время.

Среди множества «плюсов» — простая кладка, которая позволяет каждому хозяину построить печь из кирпича своими руками.

Обзор Содержание:

• Кирпичные печи в доме
• Стандартная печь. Функционал кирпичной печи не ограничивается только обогревом дома в холода или приготовлением пищи, так как в быту она может служить для копчения мяса и рыбы, поддержания тепла в бане.

  Существуют также агрегаты узкого назначения, используемые для плавки металлов, обжига керамики или глины, нагрева, закалки и цементирования металлических изделий.

  Наиболее популярные типы печей:

  Голландская или канальная последовательная печь имеет простую и компактную конструкцию, но меньший КПД (всего 40%).

  Шведская печь будет оптимальной для бытового использования, отопления и приготовления пищи, среди которых КПД 60%, особая духовка и равномерный прогрев помещения за счет высокой конструкции. Однако построить такую ​​печь для дома самостоятельно сможет только профессионал.

  Сложная в кладке и служащая только для целей отопления, колпаковая печь имеет КПД более 71%, но требует очень тщательного ухода и частого топления.

  Русская печь имеет самый высокий полезный коэффициент на уровне 80%, выгодно отличаясь как внешней оригинальностью, так и лежанкой, и позволяя готовить русские национальные топочные блюда. Такую печь можно сложить самостоятельно, если не отступать от схемы.

  Типовая конструкция печи

  Внимательно изучив фото кирпичных печей, можно понять общее устройство их конструкции:

  • Фундамент монолитный или выложен из кирпича, железобетонных блоков, предохраняет пол от нагревания и возгорания;
  • Топка — камера, предназначенная для сжигания топлива и закрытая дверцей;
  • Решетка внизу топки называется колосниковой и служит для проникновения воздуха в топливо;
  • Образовавшаяся зола сдувается в зольник или продувается через решетку;
  • Каналы, созданные внутри топки, необходимы для прохождения через них горячего воздуха, образующегося в результате горения в топке и выходящего наружу через дымоход.

  Необходимые материалы

  При строительстве печи на разных этапах будут задействованы несколько видов кирпича (строительный, печной и шамотный) и растворы (цементно-песчаный и глиняный).

  Для ровной кладки кирпичей и нанесения на них раствора, мастерки 3-4 разных видов, кирка, веревка, молоток, отвес, строительный уровень, правило, угольник, ракель, метра, также потребуются рулетка, вышивка и растворная лопата.

  Общие рекомендации по кладке

  Прежде чем приступить к строительству печи, необходимо определиться с ее местом расположения, типом конструкции, назначением и размерами.

  Правильные рекомендации и расчеты помогут следующие рекомендации:

  • Печь, для кладки которой требуется более 500 кирпичей, необходим фундамент, выступающий более чем на 5 см с каждой стороны.
  • Дымоход не должен соприкасаться с балками чердака или другими деревянными элементами крыши.
  • При покупке кирпича следует обратить внимание на качество обжига, целостность и прочность материала.
  • Перед кладкой кирпич замачивают в растворе на несколько минут. 5.Швы между кирпичами в топке топлива и зольнике шириной до 10 см, в остальных местах не менее 3 мм.
  • Каждый новый ряд начинают с угловых кирпичей, ровность кладки которых проверяют уровнем или натянутыми по периметру веревками.
  • Во избежание появления трещин на поверхности печи при кладке делаются перевязки.
  • Между варочной панелью и кирпичной стеной рекомендуется оставлять отверстие в несколько миллиметров.
  • Изразцовое или керамическое украшение гармонично впишет печь в интерьер.

  Примечание для начинающих

  При отсутствии достаточного опыта строительства рекомендуется не отступать от кладки схемы топки.

  Также необходимо придерживаться некоторых советов для начинающих:

  • Вначале ряд кирпичей выкладывается без раствора, выравнивается, а затем перекладывается.
  • Дверка зольника серийно устанавливается на 3-й ряд.
  • Каждый кирпич тщательно очищается от пыли, песка или камней; при неудачной кладке кирпича раствор удаляют и наносят повторно.

  Возможность кладки печи поможет не только организовать качественное отопление в доме, но и соорудить в гостиной дровяную уличную печь или изящный камин.

  Основное правило — не отклоняться от чертежа и делать все ровно и твердо.

  DIY brick oven photo

  Диван своими руками — 73 фото лайфхака по созданию стильного и удобного дивана

  Поделки из листьев — 100 фото лучших идей подделок из сухих осенних листьев

  Диван своими руками — 73 фото лайфхака по созданию стильного и удобного дивана

  Осенние поделки своими руками — 200 фото лучших вариантов + простая инструкция с описанием

  примеров с пошаговыми схемами.

  Делаем самую простую печь своими руками (10 фото) Садовая мини печь из кирпича своими руками

  Мини печь своими руками может долго служить вам как в загородном доме, так и в загородный дом или усадьба, в общем, именно там, где у вас нет центрального отопления. В мире существует огромное количество различных вариантов, с помощью которых можно сделать мини-печь своими руками. Такая печь может отличаться своей формой, размерами или, например, типом и компоновкой дымохода. Такую конструкцию сможет возвести даже неопытный мастер или человек без квалификации. Изготовление мини-печи своими руками займет совсем немного времени.

  Мини-печь может стать не только источником тепла в доме, но и красочной изюминкой, способной радовать своим внешним видом.

  Материалы для работы

  Правильная конструкция печи подарит много уютных вечеров и убережет от пожаров и дыма.

  Вам потребуется:

  • доски;
  • 20 литров глиняного раствора;
  • 60 шт. красный кирпич;
  • одна дверца поддувала;
  • печь чугунная;
  • клапан, топочная дверца;
  • решетка;
  • 37 шт. шамотный кирпич.

  Размер мини-печи занимает 0,4 квадратных метра и изготавливается из кирпича, плоского или на ребре. Этот тип печи отлично сохраняет и отдает тепло.

  Конструкция достаточно упрощена, так как мини-печь совсем не тяжелая и не требуется фундамент. Пол необходимо сделать из прочных и толстых досок, которые хорошо закреплены.

  Такая мини-печь своими руками является альтернативой буржуйке, но имеет больше функциональных возможностей и нагревательную часть, в которой предусмотрена варочная часть. Он также служит камином.

  Эту печь можно легко установить даже за один день. Топить печь в самом начале нужно щепой и бумагой, но не поленьями, так как при резком перепаде температуры на новом растворе могут появиться трещины, что, впоследствии, приведет к неправильному движению воздуха или задымлению. Перед пуском печи в эксплуатацию очень важно, чтобы она хорошо просохла. Обычно в течение одной недели конструкция хорошо высыхает.

  Как сделать печь?

  Чтобы правильно построить печь своими руками, следуйте этим пунктам:

  Плита, изображенная на фото, называется кухонной плитой. Его использование понятно из названия – на нем готовят пищу.

  1. Выберите подходящее место для вашей новой мини-печки и положите на это место полиэтиленовую пленку, толь, гидрозоль или пергамин. Размер одного из этих материалов должен быть 78х53 см.
  2. На подстилку (толщина ее должна быть 1 см) требуется насыпать и разровнять сухой песок.
  3. Уложите первый ряд из 12 кирпичей поверх песка, который не нужно засыпать крепежом. После этого требуется выровнять кирпичи в один уровень, чтобы они лежали строго горизонтально.
  4. На первый ряд кирпичей необходимо нанести тонкий слой глины, после чего можно установить дверку поддувала. Очень важно, чтобы дверца поддувала была обернута асбестовым картоном или шнуром. Дверцу поддувала необходимо закрепить проволокой, после чего можно приступать к укладке второго ряда.
  5. необходим для кладки третьего ряда мини-печи, после чего необходимо установить колосник. Его нужно монтировать над поддувалом, если уже полностью сформирован третий ряд кирпичей.
  6. Кирпичи кладем в четвертом ряду, но уже по краю, а посередине дымохода необходимо класть стойки для внутренней перегородки топки. Заднюю стенку печи кладем кирпичами с выступом наружу и без глины – они называются выбивными кирпичами.
  7. Далее необходимо установить топочную дверцу. Опять же перед установкой двери своими руками ее нужно обмотать асбестовым шнуром, чтобы она могла открываться снизу вверх. Требуется закрепить его проволокой и временно закрепить двумя кирпичами. Положите первый кирпич сзади, а второй на этот кирпич и сверху на дверь.
  8. Пятый ряд кирпичей необходимо укладывать ровно, при этом важно повторять контур предыдущего ряда. А вот шестой ряд нужно укладывать ребром. Далее необходимо протереть стенки мини-печи мокрой тряпкой и приступить к седьмому ряду.
  9. На седьмой ряд кладем плашмя, для связки, начиная кирпичами в ¾ со следующими рядами. Далее кладем два кирпича ребром и начинаем делать заднюю стенку.
  10. Когда будете класть восьмой ряд печи своими руками, то следите за тем, чтобы он закрывал топочную дверку, над которой он заканчивается. Именно в восьмом ряду над топкой обязательно нужно установить скошенный кирпич, чтобы пламя в топке было направлено в центр горелки чугунной печки.
  11. Сначала нужно выложить слегка смоченный асбестовый шнур, чтобы между плитой и кирпичами все было герметично. Так как глина и чугун имеют разные коэффициенты температурного расширения, плита не подходит на глину. Далее можно уложить девятый ряд, но его нужно немного сдвинуть, чтобы дверь оставалась открытой.
  12. При кладке десятого ряда нужно сформировать дымоход с расширением сзади. Для конструкции именно такой мини-печи не требуется кирпичная труба, которая расширяется вверху, потому что такой тип трубы меняет центр тяжести всей мини-печи. Существуют разные виды дымоходов. Дымоходы бывают: прямые, горизонтальные, вертикальные, прямоточные, противоточные, колпаковые и комбинированные. Схема этой печи предусматривает прямой дымоход.
  13. При кладке одиннадцатого ряда вставляем вентиль и уплотняем его асбестовым шнуром, который обмазывается глиной.
  14. Таким образом, дымоход будет присоединен к металлическому. Если дымоход уходит в сторону, перекройте его тремя рядами кирпичей.
  15. Далее нужно снять кирпичи с четвертого ряда и очистить дымоход от грязи, скопившейся там при строительстве.
  16. Побелка печи. Требуется защитить металлическую часть и стенки топки пленкой. Чтобы печка не желтела, в раствор нужно добавить молоко и синьку в небольшом количестве. Важно тщательно зачистить каждую деталь печи, особенно стыки чугунной поверхности и кирпичей.
  17. Необходимо заделывать щели между полом и хорошо выложенным первым рядом кирпичей, чтобы песок, который вы подсыпали под кирпич, не просыпался.
  18. Далее требуется прибить плинтус по кромке топки, который защитит конструкцию от высыпания песка. Плинтус необходимо прибить плотно и заподлицо, чтобы не было щелей. Благодаря этому мини печь будет иметь отличный вид.
  19. После того, как вы в первый раз топите печь бумагой и щепой, оставьте все конфорки и дверцы открытыми на несколько дней, чтобы она хорошо просохла. Такая мини-печка выдержит довольно высокие перепады температуры и прослужит вам долгие годы.

  Если вы задумываетесь о строительстве загородного дома, максимально комфортного для проживания в нем, то без небольшой печки обычно не обойтись, особенно если вы планируете пользоваться ею большую часть года. Отсутствие опыта печных работ не должно останавливать владельцев, желающих вложить печь самостоятельно. Нужно просто выбрать подходящий, не особо сложный вариант, конструкция которого проста и понятна.

  Кроме того, для большого объекта отопления со сложной конфигурацией внутренних каналов, как правило, в загородном доме просто не хватает места. Также рассмотрим простые в исполнении варианты, которые подойдут как для небольшого дома, так и для начинающего печника. – одним словом кладка печи своими руками проста и практична.

  Чтобы было проще определиться с подходящей моделью, необходимо выделить несколько условий, важных для правильного выбора. Ну тогда рассмотрите несколько вариантов, остановившись на оптимальном для конкретной площади и конфигурации помещений дома.

  Общие требования к кирпичным печам

  Условия, которым должна соответствовать выбранная конструкция, будут напрямую влиять на качество обогрева дома, поэтому не пренебрегайте информацией, которой, наоборот, следует уделить пристальное внимание. К этим факторам относятся:

  • Размеры печной конструкции должны соответствовать площади, на которой она устанавливается, так как от этого параметра во многом зависит теплоотдача.
  • Кроме того, необходимо правильно подобрать форму конструкции печи. Боковые стенки печи, прогреваясь, отдают больше тепла, при этом показатель передней и задней стенок в 3-4 раза ниже. Поэтому, если вам нужно отапливать сразу две комнаты, следует выбирать узкую и длинную печь, которую можно встроить в стену между комнатами.

  Для эффективности обогрева часто устанавливают Т-образный вариант печи. Она может быть предназначена только для обогрева или выполнять две функции, если выбрана модель, включающая в себя варочную панель. Такая печь способна обогреть до четырех комнат при небольшой площади.

  • Следующее условие, которое важно учитывать, это расположение постройки внутри дома, оно должно быть максимально рациональным. Чтобы плита была функциональной, работала как прибор для отопления и приготовления пищи, ее нужно устанавливать так, чтобы варочная поверхность выходила в сторону кухни, а одна или обе боковые стены смотрели в жилые комнаты.
  • При выборе печи очень важно учитывать ее теплоотдачу – этот параметр должен соответствовать не только площади комнат, но и их расположению и количеству наружных стен. Эта таблица поможет вам определиться с выбором печи по площади ее поверхностей в зависимости от особенностей помещения:

  Площадь помещения, м²	Не угловая комната, внутри дома	Комната с одним внешним углом	Комната с двумя внешними углами	Прихожая
  	Поверхность печи, обращенная в помещение, м²
  8	1,25	1,95	2. 1	3.4
  10	1,5	2,4	2,6	4,5
  15	2.3	3.4	3,9	6
  20	3.2	4.2	4,6	—
  25	4,6	6,9	7,8	—

  • Не стоит перестраховываться и выбирать для небольшого дома массивную печь, так как для ее прогрева потребуется много времени и довольно большое количество топлива, несмотря на то, что значительная часть вырабатываемого тепла будет просто «выброшено в трубу». Кроме того, небольшие конструкции иногда работают даже эффективнее, чем полукомнатные, поскольку теплоотдача во многом зависит от внутреннего устройства печи, а не только от ее массивности.
  • Любая, даже самая теплоемкая печь будет малоэффективна, если дом не утеплен, так как все выделяемое ею тепло будет проходить через стены, окна и перекрытия. Они требуют очень большого количества топлива для поддержания температуры в помещениях на приемлемом для проживания уровне.

  Если вы планируете экономить на топливе, получая качественное отопление, следует хорошо утеплить здание и выбрать колпаковый вариант печи, который благодаря многочисленным каналам будет удерживать тепло, передаваемое жилым помещениям. кварталы на долгое время.

  Как правильно выбрать место для духовки?

  Расположение печи в доме определяется заранее, еще до его строительства, при составлении проекта, поэтому можно установить отопительную конструкцию в нужном месте, где тепло от ее стен будет рационально распределяться по всему помещению. дом. Кроме того, возвести фундамент под печь гораздо проще перед постройкой дома, как с точки зрения расчетов, так и с точки зрения объема работ. Сразу нужно сказать, что основание для печи необходимо устанавливать отдельно от фундамента дома, то есть между их стенками должно быть расстояние не менее 150 мм. В противном случае при усадке (а она обязательно будет неравномерной для конструкций разной массы и площади) один из фундаментов может начать разрушаться, а установленные на нем стены деформироваться.

  • Если в доме планируется несколько комнат, то печь нужно устанавливать так, чтобы она располагалась на пересечении стен, разделяющих дом на комнаты. Но, так как фундаменты зданий не должны касаться друг друга, внутренние стены придется делать легкими, без фундаментов. Этот вариант показан на схеме выше.
  • В некоторых случаях домовладельцы предпочитают устанавливать печь возле входа с улицы, так как тепловое излучение стен создает отличную завесу от холодных потоков.
  • Размещение топки возле входной двери избавит вас от лишнего мусора в жилых комнатах, так как не придется приносить дрова или другое топливо. Однако при установке печи таким способом необходимо расположить дверцу топки так, чтобы об нее невозможно было обжечься.
  • Стены отопительной конструкции не должны вплотную примыкать к стенам дома, то есть к любой из них необходимо обеспечить свободный доступ, так как в целях безопасности они требуют периодического контроля, а внутренние каналы топки требуют очистки камер. Иногда печь является частью стены дома, и в этом случае между ней и концом перегородки прокладывается надежная теплоизоляция.
  • Если печь устанавливается в уже построенном доме, то при планировании ее расположения необходимо предусмотреть, чтобы труба дымохода попадала между балками чердачного перекрытия, которые должны быть удалены от нее не менее чем на 150 мм, с созданием теплоизоляционной «прокладки», заполненной термостойким материалом. Для этого чаще всего вокруг трубы закрепляют металлический короб, который заполняют керамзитом мелкой фракции, минеральной ватой, вермикулитом или просто песком.
  • Зона перед топкой печи должна быть покрыта жаростойким материалом – это может быть металлический лист или керамическая плитка.

  Вам может быть интересна информация о том, что такое

  Модели простых по конструкции небольших кирпичных печей

  Кирпичные печи небольших размеров не теряют своей актуальности и сегодня. И это несмотря на появление альтернативных вариантов обогрева, так как многие из этих новинок слишком дороги, а другие недоступны в загородных условиях. Печь, традиционная для русских домов, либо выручит в любой ситуации — и дом согреет, и еду приготовит. Поэтому, если в дом не подведен газ, а электричество часто отключают или вы просто хотите сэкономить на нем, стоит выбирать плиту, включающую в себя варочную поверхность. Зная о востребованности малогабаритных моделей печей, инженеры разработали довольно много их вариантов. Некоторые из них будут рассмотрены далее.

  Печь «Кроха»

  Название модели Кроха само по себе говорит о размерах этой печи, и она подойдет для жилого дома любой площади. Более того, при правильном монтаже конструкции она вполне способна обогреть не одну, а целых две комнаты и кухню. Для загородного дома эта компактная печь станет идеальным вариантом, так как сможет создать в нем уют весной и осенью, а также в сырую или холодную погоду летом.

  Эту печь называют «простой», потому что она проста по конструкции, и при серьезном подходе ее вполне может построить даже начинающий мастер. Печь имеет очень маленькие габариты, всего 640×770 мм в основании, поэтому подойдет даже для небольшого помещения, где решено будет выделить для нее уголок.

  Дизайнер печи А. Сушков удачно соединил в ней компактность, элегантность и функциональность, поэтому «Кроха» прекрасно впишется не только в дачное помещение, но и украсит своим уютным видом интерьер частного дома. Данная печь предназначена для обогрева одного или двух помещений площадью 18÷20 м² и имеет следующие характеристики:

  Параметры печи	Числовые значения параметров
  Ширина и длина у основания	3×2,5 кирпича или 640×770 мм
  Строительная высота до трубы	2030 мм
  Вес печи	1260-1280 кг
  Глубина топки	746 мм
  КПД	До 70-75%
  Теплоотвод с одноразовой топкой	1760 Вт
  С трехразовой топкой	2940 Вт
  Варочная панель	Одинарная конфорка

  Конструктор хорошо продумал рациональность печи, поэтому при своих небольших размерах она дает отличную теплоотдачу. В процессе горения этой модели ее нижняя часть прогревается, а «колпак», расположенный в верхней части, хорошо удерживает выделяющееся тепло и замедляет его уход в дымоход. Печь оснащена «летним» ходом, что позволяет топить только варочную поверхность, не нагревая всю конструкцию, что особенно актуально в теплое время года. «Малютка» имеет три варианта конструкции, отличающиеся расположением варочной поверхности относительно топки, но чаще всего используется усовершенствованная и наиболее удобная разновидность, в которой плита и топка расположены с одной стороны. Такая компоновка удобна тем, что печь можно установить таким образом, что топка и плита будут находиться на кухне, а две другие стены, если их встроить в перегородку, будут обогревать две комнаты, расположенные через стену от кухонного помещения. .

  Чтобы печь прослужила как можно дольше и была безопасной, ее топливную камеру выкладывают огнеупорным шамотным кирпичом. Такие стены выдерживают не только жар дров, но и топлива, такого как уголь, брикеты и торф.

  До уровня печи печь имеет ровные стены, а над топочной дверкой, под печью, по всему периметру здания выкладывается выступающий вперед на 30÷35 мм ряд, разделяющий конструкцию на две секции: верхнюю, газовоздушную и нижнюю — топливную. В верхней части топки имеются каналы для циркуляции нагретого воздуха. Они способствуют максимально длительному удержанию тепла в топке, не давая ему сразу покинуть трубу.

  По задумке разработчика, эта печь должна быть оборудована топочной дверкой с огнеупорным стеклом, через которое отлично видно пламя. Поэтому при желании «Малютка» можно использовать как небольшой камин. Такую дверь вполне можно заменить обычным чугунным вариантом.

  Поскольку печь имеет небольшой периметр, для нее потребуется меньше расходных материалов.

  	Размер в мм	Количество, шт.
  Кирпич шамотный ША-8		21
  Красный кирпич (без дымохода		352
  Фигурный (округлый) красный кирпич		124
  	350×250	1
  Стеклянная топочная дверца в чугунной раме (ДП-308-1С)	210×250	1
  Чугунная дверца вентилятора	140×140	1
  	410×340	1
  Металлический лист для настила перед топкой	500×700	1
  Заслонка дымохода	130×250	1
  стальной уголок	40×40×5×520	4

  Компактная модель духового шкафа — «Малыш»

  Основным преимуществом модели является ее небольшой размер, который в основании составляет 505х760 мм. Ну а небольшой вес, всего 360÷365 кг, позволяет устанавливать конструкцию на прочный утепленный деревянный пол. Небольшая печь имеет относительно тонкие стенки, поэтому при нагреве она быстро начинает отдавать тепло в помещение, в котором за короткий период создается комфортная температура.

  При кладке этой модели печи важно учитывать один момент — в первом нижнем ряду задней стенки средний кирпич необходимо оставлять свободным, то есть класть его нужно без раствора. Это необходимо сделать для того, чтобы после завершения кладки можно было вытащить кирпич и очистить дно топки от выпавшего раствора. К тому же образовавшееся отверстие поможет быстрее высушить готовую конструкцию. Затем кирпич можно устанавливать на место уже на раствор.

  Если печь планируется установить на деревянный или бетонный пол, то перед укладкой на него укладывают термостойкий слой. Обычно для этого используется лист асбеста толщиной 5 мм, который сверху закрывается металлическим листом или рубероидом и дополнительным сплошным слоем кирпичной кладки. Кроме того, необходимо помнить, что перед печью необходимо уложить и закрепить металлический лист или напольную керамическую плитку.

  Первый прогрев готовой печи следует проводить легким топливом — это может быть бумага или солома. После того, как печь протопится, ее дверцы и вентиль открываются для проветривания и окончательной просушки, которую следует проводить не менее 7÷9дней.

  После высыхания рекомендуется побелить духовку. Возникает вопрос: . На слое побелки сразу появится дым, если между раствором и кирпичом есть небольшие щели, не видимые глазу. Дым оставит на побелке черные или серые полосы, которые будут тянуться вверх от дефектного шва. При появлении таких следов шов, из которого они идут, необходимо полностью очистить от застывшего раствора и залить новым, но более тщательно и аккуратно.

  Вас может заинтересовать информация о том, как сделать с пошаговой инструкцией

  Если планируется сделать декоративную отделку наружных стен «Малютки», то приступать к этому можно только после двух-трех месяцев эксплуатации печи.

  Дымоход данной модели имеет такую ​​конструкцию, что его можно вывести наружу тремя способами:

  • Подняв кирпичную кладку дымохода к потолку, вывести его через чердак и крышу дома;
  • Замуровав в него стальную трубу и соединив ее с корневым дымоходом;
  • Замурованную трубу можно вывести через стену, предварительно закрепив отверстие ее прохода термостойким материалом.

  Эта схема поможет понять конструкцию данной модели кирпичной печи, так как на ней хорошо видно количество рядов и конфигурация дымоходных каналов.

  Основные характеристики печи «Малютка» следующие:

  Параметры печи	Числовые значения параметров
  Ширина и длина у основания	505×760 мм
  Строительная высота до трубы	725 мм
  Вес печи	360÷370 кг
  Глубина топки	737 мм
  Размер сечения канала дымохода	100×100 мм
  эффективность	До 70-75%
  Тепловыделение	1210 Вт
  Варочная панель	Одинарная конфорка

  Для строительства печи Малышки потребуются следующие материалы и готовые элементы (если не учитывать дымоход):

  Наименование материалов и комплектующих	Размер в мм	Количество, шт.
  Шамотный кирпич ША-8 для топки		37
  Красный кирпич		62
  Чугунная дверца вентилятора	140×140	1
  Чугунная дверца печи	210×250	1
  Чугунная плита с одной конфоркой	410×340	1
  Чугунная решетка	350×200	1
  Заслонка дымохода	130×250	1
  	550×800	1

  Цены на шамотный кирпич

  шамотный кирпич

  Следует отметить, что данная модель легко совершенствуется, несмотря на свою компактность. К его конструкции некоторые умельцы умудряются добавить печь и бак для нагрева воды. В такой комплектации «Малыш» можно использовать как банную печь.

  Вас может заинтересовать информация о том, что такое mini

  Отопительная печь с небольшой площадью основания

  Данная модель мини-духовки имеет только одну функцию нагрева. Его можно использовать для установки на даче, если помимо него для приготовления пищи предусмотрена электрическая или газовая плита, а в варочной панели нет необходимости. В противном случае его установка будет нерациональной.

  Подойдет и для частного дома, в котором нужно обогреть две смежные комнаты, встроив печь в стену между ними.

  Достоинством данной модели смело можно назвать ее компактность и высокую теплоотдачу. Боковые стенки печи имеют довольно большую площадь, поэтому при нагреве они станут своеобразной «батареей» размером в полстены, которая будет быстро и эффективно отдавать тепло в помещения. Суммарное тепловыделение у этой модели составляет около 2000 Вт, причем на переднюю и заднюю стенки приходится по 210 Вт, а на боковые стенки по 895 Вт.

  Отопительная печь имеет более сложную внутреннюю структуру, состоящую из нескольких каналов, которые обеспечивают отличную теплоотдачу от стенок. Поскольку печь имеет приличную высоту, материала для нее потребуется больше.

  Характеристики данной модели мини-печи состоят из следующих параметров:

  При этом конструкцию печи, а также устройство «крохи» можно разделить на два отдела: верхний один — газоотвод, а нижний — топка. Верхняя часть печи – «колпак», состоит из вертикальных каналов, соединенных друг с другом горизонтальными. Благодаря этой особенности теплый воздух дольше задерживается внутри конструкции, прогревая всю площадь ее боковых стенок.

  Для сборки этой модели потребуются материалы, указанные в этой таблице:

  Наименование материалов и комплектующих	Размер в мм	Количество, шт.
  Красный кирпич		260
  Кирпич шамотный ША-8 для топочного отделения		130
  Чугунная решетка	250×400	1
  Чугунная дверца вентилятора	140×200	1
  Чугунная дверца печи	200×300	1
  Двери для чистки	140×200	2
  Заслонка дымохода	130×310	2
  Рубероид для гидроизоляции	1000×600	2
  Металлический лист для настила под печью и перед топкой	500×700	1

  Для упрощения работы мастера используют специальные схемы порядовки, на которые нужно ориентироваться при укладке каждого ряда.

  Цены на задвижки дымовые

  Задвижки дымовые

  На данной схеме заказа показана кладка топки с первого по двенадцатый ряд. Строительство можно вести на оборудованном фундаменте или на подготовленном гидроизолированном бетонном полу. Поскольку конструкция довольно массивная и громоздкая по высоте, установить ее на деревянный пол не получится.

  • Кровельный материал укладывается под кладку в два слоя, а для упрощения выравнивания первого ряда можно провести границу основания на гидроизоляционном материале мелом с помощью длинной линейки.
  • При кладке первого ряда нельзя забывать, что от ее качества и аккуратности будет зависеть горизонтальность и вертикальность стенок печи. Поэтому перед началом работы необходимо подготовить контрольные инструменты – отвес и строительный уровень. Некоторые мастера также практикуют натяжение горизонтальных шнуров для каждого из рядов.
  • Как видно на схеме, на втором ряду монтируется дверца поддувала, формируется вертикальный дымоходный канал.
  • На пятом ряду кладки монтируется решетка, которая перекроет дутьевую камеру и обозначит дно топочной камеры. Начиная с пятого и заканчивая 15-м рядом кладка производится шамотным кирпичом.
  • На шестом ряду перед колосником устанавливается топочная дверка и закрепляется проволокой.

  Цены на рубероид

  рубероид

  • На следующей схеме представлен порядок, начиная с 13-го и заканчивая 24-м рядом. Это показывает постепенное формирование вертикальных каналов и топочной камеры, поэтому очень важно выполнить кладку в соответствии со схемой. В противном случае вся работа может быть испорчена, и ее придется переделывать.
  • После окончания кладки пятнадцатого ряда и стен шестнадцатого в образовавшееся пространство выкладывается глиняно-цементная смесь, а также устанавливается дверца очистной камеры. Далее до 25-го ряда кладка производится по порядковой схеме.
  • На 25 ряду формируется дно второй камеры очистки. Для этого поверх кирпичной кладки 24-го ряда выкладывается слой глиняно-песчаной смеси. Затем монтируется дверца камеры очистки.
  • На 28 и 32 ряды заложены две дымовые задвижки, с помощью которых можно будет регулировать тягу.
  • Остальные ряды кладут по схеме, а с 35-го ряда начинают кладку трубы дымохода.
  Отопительно-варочная «Шведка» — подробное описание кладки печи
  Общее описание и необходимые материалы

  В финальном разделе будет представлена ​​достаточно популярная модель шведской печи. Он был выбран для подробного описания, так как при простой конструкции и компактных размерах он многофункционален и очень удобен в использовании.

  Этот вариант отопительно-варочной печи отличается удачным расположением всех функциональных элементов – они расположены на одной лицевой стороне конструкции. Поэтому такая «шведка» обычно устанавливается таким образом, чтобы варочная поверхность, духовка, сушильные ниши и, конечно же, топочная камера выходили в сторону кухни, а ровная задняя кирпичная стена, прекрасно прогревающаяся во время топки, в гостиную.

  Размеры данной конструкции 1020×885×2030 мм, мощность 2750 ккал/час, поэтому печь способна обогреть одно или два помещения площадью до 30 кв. м.

  Представленная версия «шведа» создана для определенных условий эксплуатации. Итак, он создан для обогрева загородного дома, размером 4000×7000 мм, построенного из силикатного кирпича или блоков. Однако эта модель подходит и для домов других размеров, о чем свидетельствуют ее параметры теплоотдачи.

  • В качестве топлива для этой печи можно использовать дрова, а также другие виды твердого топлива.
  • В данной модели выполнена только внутренняя облицовка камеры сгорания и участков, расположенных рядом с ней. Поэтому шамотный кирпич не нарушит эстетический вид фасада печи, выполненного из качественного красного кирпича. Его внешняя отделка не предусмотрена.
  • Чтобы печь была эффективной и соответствовала характеристикам теплоотдачи, ее стенки должны быть относительно толстыми (полкирпича), поэтому класть кирпичи на ложки не допускается.
  • В данной конструкции требуется прокладка сушильной камеры.

  Если вы решили использовать данную разработку, то для начала вам следует рассмотреть таблицу необходимых материалов и рассчитать их стоимость для вашего региона проживания.

  Вас может заинтересовать информация о том, какой из них лучше использовать при строительстве каминов и печей.

  Таблица материалов, которые необходимы для постройки отопительно-варочной «Шведки»:

  Наименование материалов и комплектующих	Размер (мм)	Количество (шт.)
  Красный полнотелый печной кирпич (без высоты трубы)	250×120×60	551
  Кирпич огнеупорный шамотный Ш-8	250×124×65	31
  Дверца вентилятора	140×250	1
  Дверца печи	210×250	1
  Двери для очистных камер	140×140	3
  Духовка	450×250×290	1
  Чугунная варочная панель с двумя конфорками	410×710	1
  решетка	200×300	1
  Заслонка дымохода	130×250	1
  Паровая заслонка	130×130	1
  Стальной уголок	45×45×5×1020	1
  Стальная полоса	45×45×5×700	1
  Стальная полоса	45×45×5×905	5
  Стальная полоса	50×5×650	2
  Полка для сушилки	190×340	1
  Металлический лист для сушильных камер	800×905×0,5÷1	1
  Предпечный металлический лист	500×700×1,5÷2	1
  Асбестовый лист или шпагат для прокладки между кирпичными и металлическими элементами.	Толщина 5 мм	1

  Пошаговая инструкция по укладке отопительно-варочной «Шведки»

  Иллюстрация	Описание рабочего процесса
  	Первый сплошной ряд, состоящий из 28 красных кирпичей, должен иметь идеально ровную поверхность и прямые углы, так как является основой, на которую будут ориентироваться все остальные вертикальные и горизонтальные плоскости и ряды.
  	Второй ряд выложен из 28 ½ красных кирпичей, также в полнотелой кладке, но его рисунок имеет несколько иную конфигурацию. Этот момент необходимо учитывать при проведении работ, т. к. швы между кладкой нижнего первого ряда не должны совпадать со швами между кирпичами верхнего второго ряда. Другими словами, кирпичи предполагается класть внахлест, с нахлестом швов.
  	На третьем ряду начинается формирование нижней нагревательной камеры, которая будет располагаться под духовкой, и поддувала. Также начинают формироваться вертикальные дымоходы. Выкладываясь в ряд, оставляют своеобразные окна для установки дверей очистных камер для вертикальных каналов, а также поддувала и нижней нагревательной камеры. После завершения монтажа этого ряда в окнах закрепляются чугунные двери. После этого внутри конструкции производятся работы – на ложках монтируются два целых и два трехчетвертных кирпича. При этом у кирпича, установленного в правильном вертикальном канале, угол обжат, для более беспрепятственной циркуляции воздуха. Дополнительно в первый дымоходный канал устанавливается четвертая часть огнеупорного шамотного кирпича — на рисунке она выделена желтым цветом. Для кладки этого ряда потребуется ½ шамотного кирпича и 14½ красного.
  	Четвертый ряд. На этом этапе продолжают формироваться каналы и камеры по схеме, при этом дымоходные каналы еще остаются едиными. Для ряда нужно ½ шамотных кирпича и 14½ красных.
  	При работе на пятом ряду ранее установленные двери перекрываются. Боковые стенки днища топочной камеры выложены шамотным кирпичом. Причем в кирпиче, который будет укладываться по бокам, необходимо вырезать ступеньки для укладки колосника. Второй и третий вертикальные каналы остаются объединенными, но отделены от правого первого канала. Для монтажа этого ряда нужно подготовить 8 шамотных и 16 красных кирпичей.
  	Шестой ряд выкладывается по рисунку. На этом этапе второй и третий дымоходы отделяются друг от друга, и теперь сзади печи должно образоваться три отдельных канала. Основание под печь и внутренние стенки топки выложены шамотным кирпичом — устанавливается на ложку. Стена между нишей для печи и топочной камерой построена из четвертей шамотного кирпича. Далее идет этап монтажа дверцы топки, также в оставленном для нее окошке между кирпичами. Дверную коробку необходимо обмотать асбестовым материалом так, чтобы между ней и кирпичом оставался компенсационный зазор для расширения металла при его нагреве. Временно дверь можно подпереть стопками рассыпного кирпича, пока она не будет прочно закреплена следующими рядами кладки. Помимо двери устанавливается печь, также предварительно обтянутая асбестом. Для кладки этого ряда и внутреннего обустройства ниш потребуется 13 красных и 3½ шамотных кирпича.
  	Для большей наглядности на этом рисунке показан разложенный шестой ряд с установленным коробом печи.
  	На седьмом ряду продолжают формироваться топка и камеры печи — внутренняя облицовка огнеупорная, наружная кладка из красного кирпича. Кирпич шамотный устанавливается на ложковый, красный на ложе (плоский). Для работы потребуется 13 красных и 4 шамотных кирпича.
  	На восьмом ряду первый дымоходный канал отделяют от камеры, где установлен печной короб, шамотным кирпичом. Остальная кладка идет по представленной схеме, в ней использовано 5 шамотных и 13 красных кирпичей.
  	Девятый ряд. На этом этапе дверь топочной камеры забивают кирпичом. Остальные работы выполняются по показанной схеме, а для них нужно подготовить 5 шамотных и 13½ красных кирпичей.
  	На десятом ряду печь обложена кирпичной кладкой. Не выложена стена между духовкой и топкой. В огнеупорном кирпиче вырезается ступенька 10×10 мм, которая устанавливается по внутреннему периметру передней части топки, для кладки чугунной плиты. Для этого ряда потребуется 4½ шамотного и 15 красных кирпичей.
  	Выложив десятый ряд, укладывают асбестовый шнур на вытесанную из шамотного кирпича ступеньку по всему периметру внутреннего пространства. Затем монтируется сама плита – она должна располагаться на одном уровне с внешними стенками печи, сложенными из красного кирпича. Перед уложенной плитой на лицевой стене монтируется стальной уголок (45×45×1020 мм), предназначенный для предохранения кирпичного уголка от повреждений и общего укрепления ряда.
  	На 11 ряду формируются стенки варочной камеры. Образовавшийся зазор между плитой и правой стенкой топки заполняют кирпичом, который монтируют поперек кладки 10-го ряда. Для работы нужно подготовить 16 штук красного кирпича.
  	Для 12-го ряда потребуется 15 красных кирпичей – кладка проходит по представленной схеме.
  	13-й и 14-й ряды выкладываются по показанной порядковой схеме. Для 13-го ряда понадобится 15½, а для 14-го – 14½ кирпичей. Здесь надо учитывать, что швы между кирпичами нижнего ряда должны быть закрыты целым кирпичом, а значит, 14-й ряд будет иметь рисунок, отличный от 13-го.
  	15-й и 16-й ряды также укладываются по схеме порядовки. Для них нужно подготовить: для 15-го ряда – 16, а для 16-го – 14½ красных кирпичей.
  	После завершения кладки 16-го ряда варочную камеру необходимо перекрыть тремя стальными уголками размером 45×45×905 мм. В средней части надкамерного пространства заложены два уголка рядом, вертикальными стенками друг к другу, и один угол в конце камеры. Кроме них передняя часть патронника прикрыта полосой размером 45×45×700 мм. Эти элементы образуют надежную опору для обшивки камеры кирпичом, поэтому уголки необходимо укладывать на расстоянии 255 мм друг от друга.
  	Кладка 17-го ряда состоит из 25½ кирпичей, перекрывающих пространство варочной камеры. Причем в дальнем левом углу перекрытия оставляют отверстие для отвода паров из варочной камеры – его размер должен быть в полкирпича. Помимо перекрытия продолжается укладка вертикальных швеллеров.
  	18-й ряд выложен почти полностью, но выхлопные и вертикальные каналы остаются открытыми. Для работы нужно 25 кирпичей.
  	После этого на передний край кладки устанавливается стальной уголок размером 45×45×905 мм. Этот элемент предназначен для усиления потолка окна вытяжной камеры, так как он должен выдерживать два ряда верхней кладки.
  	На 19 ряду начинают формироваться малая и большая сушильные ниши, а также продолжение вентиляционного канала, предназначенного для отвода паров из нижней варочной камеры. Работа идет по схеме, к кладке нужно подготовить 16 красных кирпичей.
  	20-й ряд также состоит из 16 кирпичей и монтируется по приведенной схеме.
  	21-й ряд состоит из 16½ красных кирпичей. Раскладывается в соответствии с показанной схемой.
  	22-й ряд выложен из 16 красных кирпичей.
  	После выкладки 22-го ряда металлическая пластина 190×340 мм монтируется на небольшую сушильную камеру, которая будет выполнять роль полки с подогревом.
  	23 ряд. На этом этапе продолжают подниматься стенки дымоходных каналов и сушильных камер. На кирпиче, уложенном над паровым каналом, делается вырез, в который будет вмонтирован вентиль, регулирующий нагрев варочной камеры. Следующим шагом является установка клапана размером 140×140 мм на подготовленное седло. Для этого ряда нужно подготовить 17 красных кирпичей.
  	На 24-м ряду блокируется вентиляционный клапан, а также соединение первого и второго каналов дымохода. Вам понадобится 15½ кирпичей для работы в этом ряду.
  	На 25 ряду три вертикальных швеллера объединяются в один. Для этого ряда нужно подготовить 15½ красных кирпичей.
  	26-й ряд состоит из 16½ кирпичей и укладывается по показанной схеме.
  	Далее на том же 26-м ряду сушильные камеры накрывают стальным уголком размером 45×45×905 мм и двумя стальными полосами размером 50×5×650 мм. Уголок, укладываемый на лицевую сторону сушильных камер, предназначен для повышения жесткости конструкции, и вместе со стальными полосами создает основу для стального листа, перекрывающего камеры.
  	Поверх стальных полос и уголка укладывается лист металла размером 800×905 мм. Закрывает поверхность камер и вертикальных вентиляционных каналов, кроме одного дымохода, в который будет поступать дым из всех остальных каналов. Над ним будет построен дымоход.
  	На 27-м ряду поверх металлического листа устраивают сплошную кирпичную кладку. Должен выступать за периметр секции печи на 25 мм. Для кладки этого ряда требуется 32 кирпича.
  	28-й ряд полностью перекрывает предыдущий и выступает за его пределы еще на 25 мм. Выход дымохода остается открытым. Чтобы выложить этот ряд, понадобится 37 красных кирпичей.
  	Для ряда 29 потребуется 26½ красных кирпичей. Их раскладывают с отступом внутрь на 50 мм от края предыдущего ряда, по существу доводя его до размера периметра основания печи.
  	30-й ряд кладки топки – это уже первый ряд дымоходной напорной трубы. Ряд состоит из 5 красных кирпичей. В верхней части боковых кирпичей, уложенных в этом ряду, вырезается ступенька 10×10 мм – она будет служить посадочным местом для дымовой задвижки размером 250×130 мм. Далее на глиняный раствор монтируется сама рама клапана.
  	31 ряд — второй ряд дымохода. Накладывается на края клапана дымохода, фиксируя его сверху. Ряд также состоит из 5 кирпичей. Наверху уже начнутся работы по строительству дымохода.

  На нижней схеме с разрезом конструкции этой топки показано направление циркуляции продуктов сгорания топлива. На ней хорошо видно, что потоки горячего газа, благодаря вертикальным каналам, охватывают всю поверхность печи, нагревая ее, и от хорошо прогретой поверхности тепло эффективно передается отапливаемому помещению.

  Итак, быстро и недорого сложить эффективную кирпичную печь — вполне выполнимая задача. В данной публикации ничего не было сказано о прокладочном растворе, а только потому, что этот вопрос хорошо освещен в другой статье на нашем портале.

  Каким раствором лучше класть печь?

  Вопрос серьезный, так как от качества раствора зависит не только прочность возводимой конструкции — вопросы безопасности эксплуатации печи стоят на первом месте. О том, что и когда применяются — в специальной публикации нашего портала.

  Возможно Вас заинтересует информация как построить

  В заключение в качестве «бонуса» — еще один вариант небольшой отопительно-варочной печи, хорошо подходящей для дачных условий:

  Видео: компактная многофункциональная кирпичная печь для дачи или небольшого дома




  Евгений Афанасьев Главный редактор

  Автор публикации 16.10.2016

  Мини кирпичная печь для дачи делается полностью своими руками и к тому же не занимает много времени. Мини кирпичная печь отлично подойдет для мест, где нет центрального отопления. Это, например, коттедж.

  Всегда можно прийти и согреть комнату, а также приготовить себе еду. Сегодня мы расскажем вам, как сделать эту конструкцию. Стоимость установки не высока, и каждый может себе это позволить.

  Различные виды этой конструкции также можно увидеть на видео в этой статье.


  Чем привлекательна мини-печь

  Кирпичная мини-печь для дачи весьма привлекательна во многих отношениях:

  • Занимает небольшую площадь, которая равна 0,40 метра в квадрате. Несмотря на свои очень маленькие размеры, она способна долго отдавать тепло и может служить альтернативой металлической буржуйке.
  • Благодаря небольшому размеру не требует строительства прочного фундамента. Можно раскладывать прямо на полу.
  • Если пол деревянный, то на дно печи целесообразно положить лист металла с асбестом для защиты пола от возгорания. По сравнению с буржуйкой она более функциональна, так как имеет варочную поверхность, на которой можно готовить пищу.
  • Можно сделать полностью вручную. От этого его цена не будет существенной.

  Для обеспечения данной функциональности в конструкцию печи входят:

  1. Чугунная печь для приготовления пищи.
  2. Дымоходы для повышения эффективности печи.
  3. дымчатый зуб . Его использование позволяет превратить мини-печь в камин.

  Мини печка кирпичная выкладывается в течении одного рабочего дня, конечно при наличии опыта работы.

  Разложив печь, можно попробовать ее в работе путем частичного розжига, используя для этого щепу или бумагу.

  Внимание: Запрещается топить печь большими полями, так как под воздействием высоких температур в конструкции печи могут появиться трещины.

  После пробного розжига, не давая печи прогреться, дают ей высохнуть естественным путем. Это может занять до 2 недель.

  Кладочный раствор

  Если вы делаете мини печи для бани из кирпича, то вам нужно делать раствор с учетом повышенной влажности.

  Итак:

  • Для выкладки мини-печи можно использовать различные виды растворов, например, цементно-песчаный, цементно-грунтовочный или глиняно-песчаный. При необходимости можно использовать цементный раствор для заливки основания под печь. Готовится цементно-песчаный раствор для кладки первых двух рядов печи, а глиняно-песчаным раствором выкладывается вся кладка, начиная с третьего ряда.
  • Глиняно-песчаный раствор требует гораздо больше времени для приготовления. Для получения качественного раствора глину с вечера замачивают, чтобы все мельчайшие частицы глины размякли. Причем необходимо подобрать нужную жирность глины, а точнее раствора, добавив в него песок или более жирную глину. Процесс этот очень трудоемкий, но он необходим для того, чтобы мини-печь в итоге получилась достаточно прочной.
  • Готовность раствора к работе можно проверить мастерком: если он не прилипает к мастерку и не оставляет на нем следов, то его можно использовать. При этом его густота должна соответствовать густоте пюре.

  Пошаговая схема кладки.

  Установка мини-печи

  Кирпич – это традиционный материал для облицовки печей, который использовался на протяжении веков. Мини кирпичная печь делается из кирпича, но лучше всего при строительстве использовать два их вида.

  • Для постройки работающей часто стоит использовать огнеупорный материал. Он сможет выдержать топку даже с углем.
  • Для отделки вполне подойдет лицевой материал.

  Внимание: В строительстве можно использовать только один обычный кирпич. Только в этом случае можно будет топить только одними дровами.




  Подготовив нужное количество кирпичей, можно приступать к работе, инструкция дана ниже:

  • В первую очередь следует определиться с местом для мини-печи. От этого во многом зависит его эффективность.
  • Мини кирпичная печь для бани займет площадь около 800х550 мм. Необходимо только уложить огнезащитный слой, а также слой гидроизоляции. В качестве гидроизоляционного слоя можно использовать рубероид, а в качестве огнезащитного слоя листовой асбест, если основание деревянное.
  • На гидроизоляционный слой насыпается слой песка, толщиной около 10 мм.
  • Первый ряд кирпичей укладывается поверх песка, без использования раствора. Этот ряд выравнивают строго по горизонтали, подбивая выглядывающие кирпичи резиновой киянкой.
  • На этот кирпичный ряд наносится тонкий слой глиняного раствора и сразу же устанавливается дверца поддувала. Дверь устанавливается строго горизонтально и строго вертикально, после чего надежно фиксируется. После ее закрепления можно приступать к выкладке второго ряда.
  • 3-й и последующие ряды выложены огнеупорным кирпичом (шамотным). После выкладки 3-го ряда следует установить решетку, которая должна находиться по центру поддувала.
  • 4-й ряд выкладывается в четверть кирпича (по краю), независимо от того, как были выложены предыдущие ряды. Задняя стена выложена без раствора. В дальнейшем эти кирпичи будут убраны.
  • После 4-го ряда приступают к установке дверцы топки. Его устанавливают таким образом, чтобы он открывался снизу вверх. Крепится он так же, как и поддувал, с помощью проволоки, концы которой заделываются между кирпичами, образующими ряды кладки. Дверь выставляется и надежно фиксируется.
  • 5-й ряд кирпичей выкладывается по 4-му ряду, но кирпичи ложатся ровно.
  • Затем выкладывается последний ряд 6-го, который лежит на ребре. Стенки дымохода и внутреннюю поверхность кирпичей очищают от раствора и протирают влажной тряпкой.
  • Следующий ряд ложится ровно, при этом задняя стенка выкладывается на ребро в два кирпича.
  • Этот ряд закрывает уровень топки и в этом ряду кирпич устанавливается под углом так, чтобы он как бы нависал над топкой, смещая пламя ближе к центру печи. Эта операция проделывается на восьмом ряду. Этот кирпич эффективен, когда печь используется как камин, работая при открытой дверце топки.
  • 9-й ряд смещен несколько назад, что позволяет сохранить дверь открытой. Для обеспечения герметичности стыков плиты и кирпича используется асбестовый шнур. Класть чугунную печь на глину не рекомендуется.
  • На 10 ряду формируется место для установки трубы. В этом случае используется накладная металлическая труба из легкого железа. Кирпичная труба для такой мини-печки будет тяжеловата.
  • Защелка, уплотненная асбестовым шнуром, устанавливается на 11-й ряд.
  • С помощью следующих рядов формируется часть трубы, которая стыкуется с металлической трубой – дымоходом.
  • Завершающим этапом строительства мини-печи является ее побелка, но можно сделать и декоративную облицовку плиткой. К сожалению, побелка нецелесообразна: примерно раз в год побелку придется повторять, а плитка не только украсит печь, но и избавит от постоянной побелки.
  • Перед побелкой печь желательно очистить от мусора и произвести пробный розжиг. Если печка работает и проблем нет, можно приступать к побелке или облицовке, после чего нужно дать время для полного высыхания. Это очень важно и не стоит торопиться разжигать мини-печку, чтобы не навредить. К отопительному сезону следует готовиться заранее, тогда зима не покажется такой холодной.

  Материал для мини-печи

  Строительство мини-печи своими руками требует, как минимум, умения определять качество и количество материала.

  Итак:

  • Для того, чтобы сложить такую ​​печь, необходимо запастись красным кирпичом, около 60 штук, и огнеупорным (шамотным) кирпичом, около 40 штук. Чтобы соединить все кирпичи вместе, потребуется около двух ведер раствора.
  • Печь будет неполной, если не приобрести и не установить такие элементы, как топочная и поддувальная дверца, варочная поверхность и колосник, а также металлический вентиль. Что касается решеток, дверей и печей, то лучше приобрести чугунные. Чугун не боится высоких температур и не приводит к большим перепадам температур, если крупные элементы были изготовлены по технологии.
  • Конструкция мини-печки проста, а ее сооружение не требует особых усилий. Главное правильно определить этапы его расчета и закупить все необходимые материалы, иметь нужный инструмент и приготовить правильный раствор.

  Внимание: Очень важно, чтобы кладка производилась в соответствии с основными требованиями к кладке таких поверхностей: быть ровной и аккуратной, а внутренние поверхности дымохода и камеры сгорания не должны иметь наплывов от решение.

  • КПД такой мини-печи составляет примерно 90%, что говорит о многом. При этом важно отметить финансовые затраты, которые минимальны, а функциональность печи достаточно высока.
  • Мини-печку можно построить на любом горючем материале, но, как правило, в таких печах топят дровами или углем. Применение других горючих материалов не оправдано, исходя из некоторых требований, в том числе пожарной безопасности.
  • При использовании дров или угля печь не выделяет посторонних запахов, которые могут нанести вред здоровью. Вы можете себе представить, какой запах был бы в доме, если бы использовалось дизельное топливо. Только при использовании дров, торфа или угля печь будет экологически чистой.

  Внимание: Кирпичные мини печи для бани следует делать только на дровах, ведь только такое топливо обеспечивает качественный обогрев и совершенно безопасно.

  Мини кирпичная печь для дачи может иметь довольно разную форму. Поэтому заранее посмотрите фото и выберите нужный вариант.

  В этой статье понятная, очень подробная фото-инструкция по кладке печи из кирпича своими руками, советы, как не ошибиться при выборе необходимых материалов и как правильно разместить печь в частном доме для оптимального обогрева дома. большую площадь.

  Варианты установки печи в доме

  Размещение печи полностью зависит от того, что именно ожидают от нее хозяева. Если он установлен в доме небольшой площади и будет использоваться как камин для дружеских посиделок, можно использовать первую схему. Такая печь – хороший вариант для шашлыков на мангале или шашлыков.

  Варианты размещения кирпичной печи

  Вторая схема для добротного квадратного дома. В этом случае передняя сторона печи-камина открывается в гостиную, стены печи обогревают обе спальни, а тепло в остальных комнатах поддерживается за счет теплообмена.

  Третья схема с печкой для отопления и приготовления пищи — бюджетный вариант жилья для холостяка или небольшой семьи. Плюсы — теплая кушетка и возможность разместить сушилку в прихожей.

  Важно: о внешнем утеплении дома стоит позаботиться заранее, ведь оно значительно повышает эффективность печного отопления.

  Подбор кирпича, песка, раствора

  Чтобы печь прослужила долго, нужно правильно подобрать все материалы. Кирпичи бывают трех видов:

  1. Керамика — можно использовать для постройки печи.
  2. Силикатный — вообще не подходит в данном случае, даже двойной М150.
  3. Огнеупорные — идеальны, но ими чаще обкладывают только топку и камины, разновидности: шамотный, огнеупорный кирпич и др.

  Совет: при выборе кирпича для печи нужно полностью отказаться от его пустотелых типов.

  Раствор делается из глины. Красная глина подойдет, если печь из красного кирпича; при использовании шамота требуется специальная шамотная глина. Некоторые печники до сих пор делают свой раствор из речного песка крупностью 1-1,5 мм, глины (в соотношении 2,5:1) и воды по старинке. Целесообразно использовать угловатый карьерный песок без посторонних включений и так называемую жирную глину. Однако проще и надежнее купить готовую печную смесь в магазине, приготовив ее по инструкции.

  Из арматуры необходимо приобрести решетки, дверцы поддувала и печи, очистители сажи, клапаны или заслонки.

  Подготовка, перечень инструментов

  Перед началом работы необходимо определить и разметить место, которое займет новая печка.

  Труба дымохода должна быть не ближе 15 см от стропил крыши.

  Если вы кладете впервые, профессиональные печники советуют заранее потренироваться, изготовив модель будущей печи из подготовленного кирпича. Естественно без решения. Это минимизирует возможные риски при реальной кладке, позволяя учиться на своих ошибках, которые еще можно исправить в макете.

  Фундамент печи требует предварительной гидроизоляции, по площади он должен превышать площадь печи.

  При кладке нового ряда необходимо контролировать абсолютную вертикальность стен.

  Для строительства печи из кирпича необходимы следующие инструменты:

  • отвес;
  мастерок
  • ;
  • рулетка;
  • шпатель;
  • болгарский;
  • проволока вязальная;
  9строительный уровень 0021;
  • полосы металлические, уголки;
  • Емкости для цемента и глиняного раствора.

  Пошаговая инструкция с фото по кладке печи

  У разных печников свои технологии кладки и свои секреты, пришедшие с многолетним опытом. Вот информация о достаточно простом способе создания печи-камина для отопления двухэтажного дома, процесс не покажется крайне сложным даже начинающим печникам.

  Кладка фундамента

  Базовый ряд кирпичной кладки будет служить фундаментом. Выполняется любым кирпичом, некоторые печники даже засыпают этот уровень щебнем.

  При кладке базового ряда используется цементный раствор.

  Фундамент полностью залит раствором, слой выровнен.

  Монтаж корпуса печи

  Размечается первый ряд печи. Горизонталь, от которой отталкиваются при разметке, – это стена комнаты.

  Там, где планируется разместить камин, ставится решетка. С этого ряда кирпичи уже укладываются на печной раствор.

  Важным этапом работы является скрупулезное выравнивание каждого нового ряда по уровню.

  Укладка второго ряда. Ближайшую к стене помещения печную стенку укрепляют дополнительным кирпичом для повышения пожаробезопасности.

  Место, где будет располагаться 2-й ряд, остается пустым, остальная часть топки полностью заложена. Монтируется дверца, через которую хозяева будут вычищать пепел.

  Дверь устанавливается на раствор, выравнивается. Для более надежной фиксации его фиксируют проволокой, которую необходимо проложить между кирпичами.

  Колосник уложен не на простой, а на огнеупорный кирпич. Для того чтобы он лежал на одном уровне с кирпичами, в шамотном кирпиче вырезают отверстия.

  Размер кирпича легко регулируется — излишки отмеряются и аккуратно отрезаются.

  Большая дверь монтируется рядом с установленной решеткой.

  Большая дверца духовки крепится аналогичным образом с помощью проволочных креплений.

  Первый ряд топки ставится точно над камином, укрепляется металлическими уголками и полосой или толстой жестью. Чтобы на них могла лечь кладка, ее вырезают болгаркой, затем прорези доводят вручную до нужного размера.

  Уложен следующий ряд кирпичей.

  Колосник каминный укладывается на огнеупорный кирпич вместе с кирпичным рядом.

  Дверь закреплена, к ней строго подогнан кирпич.

  Топка новой печи с камином готова.

  Кирпич огнеупорный шамотный кладется поверх топки печи.

  Корпус печи собран.

  Создание дымохода

  Место, оставшееся под дымоходом, разбивается на колодцы. Конструкция требует усиления металлическими пластинами.

  Кладка дымохода кирпичная.

  Сажеочистители устанавливаются над сводом печи.

  Колодцы снова разделены, первые ряды стен укрепить полосами металла.

  После укрепления возводится перекрытие корпуса печи. Пространство, связанное с дымоходом, остается пустым.

  Выкладывается карниз корпуса, затем прокладываются дымоходы.

  Завершающий этап работ на первом этаже. Печь расположена внизу слева, дым внутри труб движется по спирали и выходит вверху слева. Окончательное разделение лунок закрывают жестяным листом. Чтобы компенсировать давление внутри печи-камина, на жесть укладывают 2 ряда кирпичей.

  На второй этаж дома тянутся две трубы — от камина и самой печи, они отделены друг от друга. Для каждого дымохода требуется отдельная заслонка.

  Уровень пола второго этажа. Здесь монтируется гидроизоляция, дымоход снова укрепляется металлическими уголками. Чтобы сэкономить и не строить отопительную печь на втором этаже, дымоход строящейся печи снова делят. Дым будет проходить по нему змейкой, успев прогреть помещение. Чтобы дымоход прогревался гораздо быстрее, его укладывают в районе второго этажа толщиной в 1/4 или 1/2 кирпича.

  В крыше аккуратно выпилено отверстие для печной трубы.

  Перед выводом дымохода на крышу его укрепляют металлическими уголками.

  Если дымоход расположен в непосредственной близости от конька крыши, его необходимо вывести над коньком не менее чем на 0,5 метра. Если дальше, то допускается высота дымохода, равная высоте конька, но не ниже. В этом случае ветер увеличивает тягу печи, поднимая дым вверх.

  Даже маленькая печь в доме — это уют и комфорт. Большие печи требуют повышенного мастерства и дополнительных материалов, но принцип их строительства аналогичен вышеописанному способу.

  С такой конструкцией очень удобно согревать зимой руки или перчатки. Можно подогреть небольшую кастрюлю с водой. Что, в принципе, очень важно в зимний период при поездках на рыбалку или зимние походы.

  На видео вы можете увидеть реальный обзор насколько удобна данная конструкция в использовании, ее недостатки и преимущества.

  Данная конструкция собирается из следующих материалов:
  — большая консервная банка;
  — небольшая жестяная банка или баллончик с краской;
  — крепление для металлического профиля под гипсокартон.

  Основа этой конструкции — обычная банка из-под собачьего корма. В принципе, можно взять любую длинную консервную банку, это все равно не изменит дизайн.





  Также в конструкции присутствует кольцо, которое делается из обычного крепежа для металлического профиля для гипсокартона. Это необходимо для того, чтобы использовать его вместо конфорки, поставить сверху на мини-духовку. Это обеспечит удобство, чтобы что-то могло стоять сверху.

  В верхней части банки делаются круглые отверстия среднего размера, по всему периметру, на равном расстоянии друг от друга. Они необходимы для того, чтобы воздух мог свободно проходить внутрь.





  Теперь переверните банку вверх дном. В дне прорезается отверстие для жестяной банки меньшего диаметра (вместо нее можно взять емкость от баллончика с краской, она дольше выгорит и подойдет по размеру). Меньшая банка должна быть примерно на 2 см меньше основной, а также меньше и на 2-4 см в высоту. Прорезаем отверстие, чтобы баночка поменьше входила очень плотно и не болталась.

  Вставьте меньшую банку вверх дном. Предварительно проделав отверстия в его дне, внизу и вверху боковых стенок. Только после этого вставляем меньшую банку в большую.





  С помощью такой мини-печки очень удобно греть руки, щепа в нее закидывается сверху, внешняя часть не сильно нагревается, она просто нагревается. Горелку легко спрятать внутрь на дне банки.

  У данной конструкции есть свои недостатки: если сверху есть котелок, то его нужно время от времени снимать; за этой конструкцией нужно постоянно следить, чтобы стружка не перегорела (постоянно подбрасывала).

  И плюсы такой конструкции: очень хорошая теплоотдача раздувать угли, если огонь потухнет, то не надо, просто подбрасываются новые щепки и через некоторое время они разгораются под потоком воздуха; Небольшой размер очень удобно носить с собой.

  Как построить дровяную печь для пиццы

  Познакомьтесь с экспертом

  В 2008 году Саймон Брукс прошел курс «Строи и выпекай» в штаб-квартире Hugh Fearnley-Whittingstall’s River Cottage в Девоне, где научился готовить на дровах топочная печь и как ее построить. «Я пришел домой и подумал: «Я собираюсь построить свою собственную печь для пиццы», — вспоминает Саймон. «Я не практичен; Я могу делать базовые вещи своими руками, но строительство выходит за пределы моей зоны комфорта. Если я могу это сделать, любой может».

  Создавая свою печь для пиццы, Саймон начал вести блог о проекте и еде, которую он готовил в духовке. Вскоре потенциальные строители печей со всего мира связались друг с другом, делясь фотографиями своих печей и обмениваясь советами. В конце концов он поместил весь свой опыт в электронную книгу под названием «Как построить традиционную глиняную печь для пиццы на дровах».

  Проект Саймона не был пустяком. «Он заменил наше барбекю, — говорит он. «Глиняной печи требуется час, чтобы нагреться до температуры, но как только это произойдет, вы приготовите пиццу за 60 секунд с хрустящей корочкой и фантастическим ароматом дыма».

  Дровяные печи готовят при очень высоких температурах – около 400°C. Бытовые духовки не могут так нагреться. Однако они подходят не только для пиццы. После того, как вы выметете угли и дадите им немного остыть, духовка идеально подходит для медленного обжаривания. «Я готовил стейки всю ночь при температуре около 130°C, — говорит Саймон.

  Немного истории

  Глиняным печам уже тысячи лет, и это далеко не новомодное изобретение. Древние египтяне использовали глиняные печи, и в римских Помпеях были обнаружены образцы, которые работали бы и сегодня, если бы их очистили и разожгли. Подобные печи строились в местах общего пользования и использовались семьями. К средневековью печи стали больше и использовались для выпечки хлеба для целых деревень. До середины 20 века во многих итальянских домах были дровяные печи.

  Печи для пиццы: где научиться делать своими руками

  • Саймон ведет курсы по строительству и приготовлению пищи в Центре устойчивого развития в Хэмпшире
  • River Cottage предлагает курс Build and Bake
  • Манна из Девона проводит два курса по приготовлению пищи в дровяных печах. Один фокусируется на печах и приготовлении пищи при высоких температурах. В другом рассматривается использование остаточного тепла для приготовления тортов, пирожных, свинины и баранины, приготовленных на медленном огне. Также есть бесплатная двухчасовая дегустация.

  Планирование

  Сначала решите, где разместить духовку. В отличие от барбекю, печь для пиццы нельзя перемещать по саду после того, как она построена. Выберите область с большим количеством свободного места вокруг нее — хорошо, если где-нибудь будет солнечный свет.

  Сколько времени это займет? Вы сможете построить его за летние выходные, если будет хорошая погода.

  Что вам понадобится…

  Большинство из этих предметов вы можете приобрести у торговцев строителями – если нет, мы предложим другие варианты

  • Около 30 кирпичей: не менее 20 должны быть гладкими и прочными, без выемок (крестовина) или отверстий (перфорация), чтобы образовался пол печи.
  • 20 шлакоблоков и 5-килограммовая банка цемента или двадцать деревянных балок 120 x 20 x 20 см, электрическая дрель и длинные шурупы (для каркаса цоколя)
  • Щебень и крупные камни
  • 10-14 мешков строительного песка (по 20 кг)
  • 125-175 кг глины (подойдет самая дешевая – попробуйте на сайте angliaclaysupplies.co.uk)
  • Стеклянные бутылки в ассортименте
  • Дымоход или горшок для растений (дополнительно)
  • Большой мешок (14 литров или 6 кг) древесной стружки (из зоомагазинов)

  Вам также понадобится…

  • Тачка
  • Рулетка
  • Большой прочный пластиковый или брезентовый лист
  • Много воды
  • Старый кухонный нож
  • Перчатки для тяжелых условий эксплуатации
  • Пластиковое ведро 10 литров
  • Резиновые сапоги
  • Много газет

  Основная техника: пудинг

  • Смешивание глины и песка — самая сложная и трудоемкая часть строительного процесса. Лучше всего смешивать это партиями по мере необходимости.
  • Для первого слоя (шаг 3) вам понадобится от трех ведер глины до шести 10-литровых ведер песка. Для последней оболочки (шаг 7) потребуется четыре ведра глины и восемь ведер песка (соотношение глины:песка 1:2).
  • Вы делаете смешивание (пудлинг) ногами. Высыпьте песок на большой пластиковый брезентовый лист, разбейте глину на кусочки размером с большой палец и, надев резиновые сапоги, растопите их вместе с небольшим количеством воды. Это называется пудинг. Смесь готова, когда кусочек размером с теннисный мяч, упавший с высоты плеча, скрепится. Если это брызги, смесь слишком влажная; если он трескается, он слишком сухой.

  Шаг 1: Сделайте плинтус

  занимает около 4 часов

  Шаг 1A

  Шаг 1B

  Это основание вашей вайки, поэтому это необходимо. Каркас цоколя можно построить из кирпичей, шлакоблоков или деревянных шпал. Очистите землю и выкопайте неглубокую траншею размером 120см х 120см. Если вы строите каркас из кирпича или газобетона, используйте цемент. Если вы используете дерево, скрепите детали вместе. Вам нужна прочная квадратная коробка высотой примерно 1 м и площадью 120 см.

  Положите в центр слой щебня и камней (1а), затем добавьте слой песка и стеклянных бутылок. Они будут действовать как радиатор, нагреваясь, а затем излучая тепло через духовку. Наконец, сверху выложите слой гладких цельных кирпичей (1b), чтобы сформировать дно печи. Имейте в виду, что это поверхность, на которой вы будете готовить, поэтому кирпичи должны плотно прилегать друг к другу.

  Шаг 2: Сделайте форму купола

  Займет около 1 часа

  Сделайте насыпь из влажного песка, чтобы вокруг нее образовалась глина. Вам понадобится около 120 кг песка. Сосредоточьте его на постаменте, который вы уже построили, и постепенно стройте купол, как гигантский замок из песка. Он должен быть 80 см в диаметре по низу и 40-45 см в высоту. Продолжайте проверять его сверху, чтобы убедиться, что он круглый. Когда вы закончите, накройте мокрой газетой, чтобы она не высыхала, пока вы лепите глину (см. фото).

  Шаг 3: Первый слой в духовке

  Занимает около 2 часов, плюс 4 часа на сушку

  Раскатайте горсти смеси глины и песка в колбаски длиной 20 см и толщиной 10 см, затем сформируйте из них круги вокруг песчаного купола, начиная с основания (оставьте газету), пока купол не будет полностью покрыт. Вставьте куски пластилина друг в друга, затем сгладьте снаружи руками. Слой должен быть толщиной 7-10 см. Оставьте глину сохнуть на 4 часа.

  Шаг 4: Вырежьте вход

  Займет около 1 часа

  С помощью кухонного ножа вырежьте вход в печь. Он должен быть достаточно большим, чтобы через него прошел противень для жарки, но достаточно маленьким, чтобы удерживать тепло — около 30 см в ширину и 20 см в высоту. После того, как вы прорежете вход, вычерпайте песок внутри (вы можете использовать его повторно). Дайте куполу высохнуть в течение ночи. На следующее утро зажгите внутри небольшой огонь, чтобы глина еще больше просохла.

  Шаг 5: Соорудить проем из кирпича

  Займет 2-3 часа

  Постройте арку вокруг входа, используя кирпичи и смесь песка/глины в качестве раствора, чтобы создать угол для арки. Прикрепите арку к глиняному куполу с помощью глиняной смеси. Затем вырежьте отверстие в крыше купола рядом с тем местом, где арка соединяется с куполом, и сделайте глиняный воротник, чтобы держать дымоход. Вы можете использовать горшок для растений в качестве дымохода, купить его или сделать из него кольца из глины (как на фото).

  Этап 6: Изоляционный слой

  Занимает около 1 часа плюс 2 часа сушки

  Сделать 4 литра шликера (смесь глины и воды консистенции сметаны). Добавьте 14 литров/6 кг древесной стружки, хорошо перемешайте. Нанесите изоляционный слой на глиняный купол и оставьте сохнуть на 2 часа.

  Шаг 7: Окончательная оболочка

  Занимает около 2 часов

  Это то же самое, что и первый слой печи, только немного больше. Смешайте глину и песок вместе, взбивая. Сделайте кирпичи в форме колбасы и плотно прижмите друг к другу, чтобы покрыть изоляционный слой толщиной 7-10 см. Выровняйте поверхность, как в шаге 3. После того, как готовая печь высохнет в течение дня или двух (неделя будет еще лучше), очистите ее от оставшегося песка или мусора… И вы готовы ее топить. !

  Как пользоваться печью для пиццы

  Приготовление пищи Очевидно, вам нужна древесина, и лучше всего использовать правильно высушенную твердую древесину. «Зажгите стопку газет и небольшие палочки из мягкого дерева у входа под дымоходом», — говорит Саймон. Медленно разведите огонь, добавляя куски твердой древесины, например дуба, а затем, как только он загорится, переместите его к задней части духовки, но не слишком быстро, иначе он может погаснуть. «Как только он заревет, добавьте достаточно дров, чтобы он продолжал тикать», — говорит Саймон.

  Уход и защита

  Когда печь не используется, защитите ее от влаги хорошо защищенным брезентом.

  Теперь у вас есть духовка, готовьте! Здесь вы можете найти наши любимые рецепты пиццы.

  Заказ чертежей и описание кладки печи

  Очаг в доме строится только для отопления или предусматривает возможность приготовления пищи, нагрева воды. Кирпичная печь для дома на дровах нагревает воздух в помещении напрямую или в нее встроен котел, подключенный к системе труб и радиаторов. Установлен блок длительного сжигания с камерой дожигания выделяющихся газов. Печь размещают в бане, гараже, в доме ставят многофункциональную русскую печь с лежанкой или дровяным камином.

  Содержание

  1. Особенности кладки очага своими руками
  2. Конструкция печи
  3. Преимущества и недостатки кирпичной печи
  4. Виды кирпичных печей для дома
  5. Варианты установки печи в доме
  6. 2
  7. Выбор кирпича для кладки
  8. Выбор раствора и подготовка компонентов
  9. Необходимые инструменты
  10. Пошаговая инструкция по кладке печи
  11. Разметка и устройство фундамента
  12. Возведение корпуса печи
  13. Строительство дымохода
  14. Особенности печи длительного горения
  15. Популярные клопы

  Особенности кладки топки своими руками

  Печь прямого нагрева

  Печь представляет собой сложную конструкцию. Он перерабатывает топливо, вырабатывает тепло, а дым и продукты горения выводятся за пределы помещения.

  Для самостоятельной работы потребуется схема укладки кирпича в каждом ряду. Такие рисунки называются ордерами. Дым внутри очага проходит сложный путь – нагревая поверхность, стремится выйти наружу. При неправильном складывании каналов сквозняк исчезнет, ​​а выделяющиеся при горении газы будут поступать в помещение.

  Для кладки используются отдельные виды кирпича, применяются специальные растворы. Нетипичные материалы разрушаются в условиях высоких температур, в образовавшиеся трещины переходит угарный газ.

  Конструкция печи

  Фундамент устанавливается ниже уровня пола.

  Фундамент укладывается ниже уровня чистового пола, изолируется от влаги.

  Конструкция кирпичной дровяной печи для дома включает элементы:

  • траншеи устраиваются на поверхности пола, это ножки, способствующие прогреву дна;
  • нагнетатель подает потоки в зону горения, в нем находится зольник;
  • горение топлива происходит в камере сгорания с колосниковой решеткой;
  • топка заканчивается сводом, за которым следует горловина топки;
  • далее перевал и каналы;
  • два клапана для очистки;
  • наверху обеспечивают мертвую хватку в комнате, дымоход.

  В дымоходе перед потолком сделан внутренний вырез. Вверху устье дымового канала. Внутри предусмотрена подкладка для увеличения запаса энергии. Корпус и подкладка не связаны, так как при нагреве элементы получают разную температуру.

  Кирпичная печь – надежный аккумулятор тепла, способный длительное время сохранять тепло в помещении

  Технические показатели разных моделей различаются, но общие характеристики дают представление о целесообразности применения.

  Преимущества отопительной кирпичной печи:

  • большой энергоресурс, который зависит от качества топлива;
  • аккумулирование тепла стенами, поэтому очаг отдает тепло после прогорания дров;
  • красивый вид, конструкция вписывается в интерьер;
  • низкая стоимость строительства;
  • возможность длительной эксплуатации.

  Недостатками являются сложность кладки. Необходимо соорудить фундамент, который трудно заложить в готовых постройках, особенно если фундамент свайный или столбчатый. Между закладкой, постановкой дров и началом прогрева помещения проходит значительный промежуток времени.

  Виды кирпичных печей для дома

  Для небольших площадей применяют шведскую печь

  Проекты печей предполагают интеграцию варочной панели, хлебопекарной печи. Очаги подключаются к регистрам, в них размещаются нагревательные баки для получения горячей воды.

  При выборе учитывайте необходимость обогрева и других функций:

  • Швед. Отличается КПД и скоростью нагрева. Используется на небольших площадях или в качестве дополнительного обогрева.
  • Малая варочная печь-экономка. Совмещает нагрев, приготовление пищи, сушку пищи. Ставят в углу или в центре комнаты.
  • Печка Кузнецова. Внутри есть пустоты (вытяжки), где собирается нагретый воздух, поэтому внутренние стенки нагреваются интенсивнее.

  Голландка — высокая печь с большой топкой. В нем нет вентилятора или решетки, а воздух подается через открытую дверь.

  Варианты установки печи в доме

  Печь находится рядом с входом.

  Кирпичная отопительная печь для дачи или частного дома располагается возле внутренних перегородок здания. Хорошо, если в стенах есть дымовые каналы, выходящие на крышу.

  Правила расположения:

  • очаг размещают так, чтобы его стенки отдавали тепло в помещение, открытая установка упрощает чистку проходов, обслуживание;
  • конструкция размещена ближе к входу, чтобы уменьшить расстояние до топливного поддона;
  • печь не ставится у наружной стены с оконными проемами, массивная конструкция затемняет помещение, освещенная часть помещения оказывается заполненной печью.

  Если конструкция примыкает к стене, с обратной стороны делается утолщение (черновое), через него проходят каналы для обогрева смежного помещения.

  Выбор кирпича для кладки

  Кирпич керамический

  Используются только полнотелые кирпичи. Любая разновидность с внутренними отверстиями, пустотами, облегченные варианты не эффективно отдают тепло.

  Типы используемых кирпичей:

  • Огнеупорный. Кирпич кладут на внутреннюю стену топок, каминов, дымовых каналов. Жаростойкие элементы без трещин выдерживают температуру +1000°С, хорошо аккумулируют тепло.
  • Красный керамический кирпич. Вид используется для устройства корпуса очага. Наружная кладка выполняется декоративным облицовочным кирпичом. Используются марки М100 — М300.

  Дымовые каналы выложены камнями из обожженной глины. Для футеровки внутри печи используется огнеупорная огнеупорная разновидность.

  Выбор раствора и подготовка компонентов

  Глиняный раствор используется для кладки печи.

  Для кладки кирпичной печи на дровах для дачи и дома берут земляной раствор, который содержит жирный каолин, дождевую воду, речной песок.

  Компоненты подобраны с учетом качеств:

  • Глина. Выбирайте жирные сорта, предварительно замачивая материал на трое суток. После этого размешать до получения кремообразной массы, процедить.
  • Песок. Используйте простой или шамотный песок, второй вид применяется для кладки внутренних обогреваемых поверхностей. Песок просеивается для удаления камней и крупного мусора.

  Воду берут без жирной пленки на поверхности, примесей. Цемент добавляется в раствор, если делается дымовой канал, начиная с чердачного помещения, или закладка фундамента.

  Необходимые инструменты

  Инструменты для кладки кирпича

  Раствор готовится в удобной таре; для замешивания используется электродрель с венчиком. Вам также понадобится сито для песка и для фильтрации глины перед помещением ее в раствор.

  Прочие инструменты:

  • молоток-кирка, мастерок (кельма), молоток строительный;
  • расшивка для декорирования формы шва, водяного и пузырькового уровня;
  • отвес, рулетка, столярный угольник, шнур.

  Для начинающих понадобится деревянный ордер. Это рейка, на которую для удобства работы нанесены риски, обозначающие расположение соседних кирпичей. Вам понадобится правило, чтобы правильно выровнять элементы на плоскости.

  Пошаговая инструкция по кладке печи

  Заказ печи Кузнецова

  При возведении проверяйте горизонтальность рядов, вертикальность стен и прямые углы. Кирпичи кладут с перевязкой швов.

  Порядок строительства:

  • подготовка чертежей для кладки печи своими руками;
  • маркировка, базовое устройство;
  • приготовление раствора и выкладка поддувала, топки;
  • кладка корпуса печи с каналами, установка бака для воды;
  • Устройство канала для отвода дыма.

  Швы внутренних поверхностей полностью заполняются глиняным раствором и удаляются шлаки, чтобы в неровностях не скапливался конденсат и дым. Сначала укладывают кирпичи в ряд насухо, после примерки производится кладка на раствор.

  Планировка и устройство фундамента

  Для кирпичной печи необходимо залить фундамент.

  Для кирпичных очагов необходимо возводить основание, так как конструкция тяжелая, а грунт или пол в доме не рассчитан на такую ​​массу.

  Строительные правила:

  • фундамент заглубляют в землю не менее чем на полметра, чтобы печь не провисала, не наклонялась от влажности грунта при промерзании;
  • размер основы выбирают таким образом, чтобы края выступали за пределы духовки на 10 см с каждой стороны;
  • фундамент печи не связан с фундаментом дома; между ними оставляют зазор в 5 – 6 см, который засыпают песком.

  Материал бетон, кирпич, бутобетон. Поверхность покрывается тремя слоями рубероида на битумной мастике или расплавленной смоле.

  Монтаж корпуса топки

  Во избежание потерь углей колосники устанавливаются под дверкой.

  Размеры топочной камеры выбираются в зависимости от объема загрузки дров. Внизу, на границе с поддувалом, укладывают колосники, их ставят ниже дверцы, чтобы в момент открывания не выпадали угли. Между железом и кладкой оставляют зазор 5 мм для компенсации расширения.

  Ряды выполнены по ордерной схеме для получения проходных каналов для продуктов сгорания топлива. Кирпич отбивается в размер киркой, молоток ставится по направлению от себя, элементы устанавливаются на ребро.

  Водогрейный котел устанавливается в соответствии с инструкциями производителя. Внутренний котел окружен двумя слоями ванн для увеличения степени и скорости нагрева.

  Дымоходное сооружение

  Дымоход — инженерная система в виде отвеса для отвода дыма и создания тяги. Он монтируется так, чтобы кузов не соприкасался с элементами конструкции крыши.

  Существуют типы каналов:

  • навесной, когда труба является продолжением топки и располагается над корпусом;
  • коренной, если дымосборник установлен на собственном основании, к нему от печи идут рукава;
  • стены, которые расположены в основных вертикальных ограждениях дома.

  Дымоходы из кирпича, бетона с жаростойкими добавками, стальных многослойных труб. Асбестоцементные элементы применяют при температуре не выше +250°С. Другие материалы – эмалированное железо, вермикулитобетон, композиционные составы.

  Особенности печи длительного горения

  Печь Бутакова

  Конструкции повышают КПД печи, что позволяет экономить на дровах. Принцип работы отличается от простой печки тем, что предусмотрен дополнительный отсек, где происходит дожигание выделяющихся газов. Удобство в том, что после закладки одной порции дров можно долго не открывать топку.

  Типы кирпичных печей длительного горения:

  • классическая печь, в эту группу входят печь Бутакова, булерьян, в них газы идут вверх, а топливо поджигается внизу;
  • шахтное сооружение, откуда дым уходит на соседнюю территорию, где догорает и дает тепло;
  • печь подовая, в ней дрова поджигаются вверху, а дым уходит под горящий слой по каналам.

  В газогенерирующих установках газы выгорают медленно. Дрова не горят большим пламенем, в большинстве своем тлеют при недостатке кислорода. В конструкции предусмотрен теплообменник, возможно подключение до двух контуров.

  Популярные жуки

  Перед кладкой кирпич замачивают

  В кладку лучше класть кирпич, предварительно замоченный в воде на несколько минут. Камни частично впитывают влагу, поэтому улучшается сцепление, раствор в шве не отдает им воду.

  Неопытные каменщики сужают устье дымохода, поэтому тяга уменьшается. Сырые дрова плохо горят, гаснут. Дверца духовки устанавливается с зазором для компенсации изменения размеров при нагреве. Если этого не сделать, то треснет периметр входа в топку.

  Металлические перегородки внутри печи лучше не использовать; вместо этого на ребро устанавливается кирпич. Печь расположена не близко к камере сгорания. Оборудуется над топкой через прокладки, чтобы добиться равномерного прогрева.

  22 бесплатных чертежа печи для пиццы своими руками, которые можно собрать сегодня (с иллюстрациями)

  Если вы хотите приготовить превосходную пиццу , вам понадобится печь для пиццы. Печи для пиццы готовят горячее, чем обычные духовки, что позволяет вам приготовить тающую пиццу, о которой вы мечтали. Они также могут готовить огромное количество других блюд, таких как овощи и гигантские куски мяса. Конечно, печи для пиццы часто бывают большими и дорогими. Если вы покупаете его в Интернете, вы, вероятно, застрянете с высокой стоимостью доставки.

  По этой причине вы можете подумать о том, как сделать печь для пиццы своими руками. Удивительно, но это довольно просто. Общая конструкция печи для пиццы очень проста. Имея небольшое ноу-хау и план, вы можете быстро построить его у себя на заднем дворе.

  Ниже мы перечислили 10 наших любимых печей для пиццы, сделанных своими руками. Некоторые из них относительно легко построить, а другие отлично подойдут в качестве центральной части сада. Многие из них также отлично подойдут для обеденной зоны на открытом воздухе.

  1. Чертежи дровяных печей от Flamesmiths

  Ознакомьтесь с инструкциями здесь

  Чертежи дровяных печей от Flamesmiths включают подробные инструкции по строительству собственного фундамента из шлакоблоков, а также выбор размеров печи. Во всех планах используется огнеупорная изоляция купола и под полом, что гарантирует, что печь дольше остается горячей и дает наилучшие вкусовые качества блюд. Они предлагают планы для трех различных дровяных печей, предоставляя вам выбор размеров, чтобы вы могли скачать и распечатать их. Есть также замедленное видео, которое вы можете использовать, чтобы убедиться, что вы все делаете правильно.

  ---

  2. MyOutdoorPlans Печь для пиццы на открытом воздухе

  Ознакомьтесь с инструкциями здесь

  MyOutdoorPlans предлагает ряд бесплатных чертежей печи для пиццы, в том числе этот, который создает привлекательную и компактную печь для пиццы. Он использует бетонные блоки, огнеупорный кирпич и обожженную глину, чтобы создать идеальную среду для печи.

  ---

  3. Уличная печь для пиццы от HowToSpecialist

  Ознакомьтесь с инструкцией здесь

  Если вы собираетесь построить печь для пиццы с нуля, вам понадобится мокрая пила, чтобы разрезать кирпичи по размеру. Вам также потребуется как минимум два сухих уик-энда, потому что вам придется оставить раствор сохнуть, прежде чем вы сможете выполнить остальную часть плана. Если вы готовы принять вызов, эта печь для пиццы на открытом воздухе от HowToSpecialist станет памятником вашим достижениям, поскольку она является частью полноценной открытой кухни с собственным навесом.

  ---

  4. Чертежи кирпичной печи «Помпеи» от Forno Bravo

  См. инструкцию здесь

  Печь «Помпеи» от Forno Bravo — это традиционная итальянская печь для пиццы, в которой в качестве основного материала используются огнеупорные кирпичи. Он также использует высокотемпературный раствор и изоляцию. Печь получила свое название от кирпичных печей, которые были обнаружены на древних стоянках в Помпеях, а ее куполообразная конструкция гарантирует, что печь сохраняет тепло горящих дров, что позволяет приготовить идеальную пиццу, не заканчивая топливо.

  ---

  5. Instructables Чертежи изолированной глиняной печи для пиццы

  См. инструкцию здесь

  В этой конструкции в качестве изоляционного материала под полом печи используется терракотовая плитка. Это экономит деньги по сравнению с покупкой дорогого огнеупорного кирпича. Использование переработанного кирпича для наружной отделки печи означает, что вы можете при желании подобрать печь к внешнему виду вашей собственности, и это придает деревенский вид, который идеально подходит для зрелого сада. Это еще одна конструкция, в которой используется форма купола для циркуляции тепла по всей духовке.

  ---

  6. Кирпичная хлебная печь Buildipedia

  См. инструкцию здесь

  Эта хлебная печь в средиземноморском стиле от Buildipedia идеально подходит не только для выпечки вашего любимого оливкового хлеба или фокаччи, но и для приготовления пиццы в традиционном итальянском стиле. В этой конструкции используется комбинация покрытия из керамического волокна, вермикулита и портландцемента для создания изолированной печи. Хлебная печь — это черная печь, а это означает, что дрова горят внутри печи около часа, и вы готовите выбранный вами хлеб или пиццу после того, как почти весь этот огонь был удален. Этот стиль печи для пиццы сохраняет желаемый аромат дыма.

  ---

  7. Наружная печь из переработанного кирпича из пермакультуры

  См. инструкцию здесь

  Эта открытая кирпичная печь изготовлена ​​из переработанного кирпича, что позволяет сохранить ощущение пермакультурного дизайна. В конструкции также использовались переработанные шлакоблоки и твердый щебень. Если у вас остались материалы от предыдущего проекта, то это руководство может показать вам, как использовать их при создании собственной уличной кирпичной печи.

  ---

  8. Sunset Classic Adobe Oven

  См. инструкцию здесь

  Глиняная печь сделана из обожженной на солнце глины и имеет форму улья. Этот традиционный дизайн родом с юго-запада Америки. В этой постройке используется смесь глинобитной земли и портландцемента, и, как и в традиционных глинобитных печах, вы используете эту, разжигая и сжигая огонь в духовке, прежде чем дать ему угаснуть, а затем готовить на нем.

  ---

  9. Глиняная печь для пиццы

  См. инструкцию здесь

  Как и глинобитная печь, саманная печь сделана из глины и придает по-настоящему деревенский и традиционный вид любому открытому пространству. Початок фактически сочетает в себе глинистый песок, солому и воду, и когда его оставляют сохнуть, он затвердевает в твердую оболочку. В этой постройке также используется каменная основа, которая идеально подходит, потому что сохраняет естественный внешний вид: идеально подходит для создания более дикой части сада. В этом руководстве показано, как сделать печь для пиццы, начиная от строительства укрытия и заканчивая рытьем и установкой дренажной траншеи, а затем рытьем фундамента и созданием основания из сухого камня. Это довольно сложная задача, но она того стоит.

  ---

  10. Проект глинобитной печи

  Инструкцию см. здесь

  Это еще одна конструкция глинобитной печи, в которой для создания внешней оболочки используется глинобитная почвенная смесь. В этом также используется основание из сухой каменной стены, но вы также найдете очень удобные руководства по изменению дизайна в соответствии с вашими потребностями. Там же есть информация о том, как сушить саман. Размер вашей печи для пиццы будет определяться количеством места, которое у вас есть, но это руководство предлагает подробную информацию о том, как создать размеры печи, соответствующие вашему предпочтительному размеру пиццы, для действительно несгибаемого любителя пиццы.

  ---

  11. Деревянная печь для пиццы Swishy из традиционной печи

  Ознакомьтесь с инструкцией здесь

  Компания Traditional Oven предоставила подробное руководство по созданию своей деревянной печи для пиццы Swishy. В руководстве есть десятки изображений, которые позволяют вам проверить свой прогресс и убедиться, что вы все делаете правильно. Готовое изделие выглядит как небольшой домик, а готовая печь не будет выглядеть неуместно в профессиональном ресторане. Во время этой сборки затраты были снижены за счет использования остатков краски и даже остатков черепицы для завершения строительства печи для пиццы.

  ---

  12. Чертежи печи для пиццы на заднем дворе от Food Truck Empire

  Ознакомьтесь с инструкцией здесь

  По сравнению с последним руководством, планы печи для пиццы Food Truck Empire скромны по размеру. Тем не менее, готовая печь выглядит профессионально, и они утверждают, что вы потенциально можете построить ее менее чем за 100 долларов, и предполагают, что нет никаких причин, по которым вы не можете построить свою собственную за 500 долларов, даже если вам нужно получать все материалы из местного оборудования. хранить. В руководстве есть видеоролики, гарантирующие, что вы сможете воспроизвести их собственный готовый дизайн духовки.

  ---

  13. Печь для пиццы своими руками от CITYGIRLMEETSFARMBOY



  Ознакомьтесь с инструкцией здесь

  Эта печь для пиццы, сделанная своими руками, исключительно дешевая. В некоторых случаях вы можете построить его менее чем за 150 долларов. Кроме того, он прекрасно работает и требует только тех материалов, которые, вероятно, у вас есть. Все, что вам нужно, это дерево и различные куски камня, которые, возможно, у вас уже есть!

  Из всех планов, которые мы рассмотрели, этот самый простой. Однако это не обязательно самое красивое. Так что, если вы хотите, чтобы он был центральным элементом вашего сада, вам, возможно, придется поискать его в другом месте.

  ---

  14. Дровяная печь для пиццы от Instructables



  Ознакомьтесь с инструкцией здесь

  Эта дровяная печь для пиццы относительно невелика. Тем не менее, он достаточно большой для небольшой пиццы, и его можно очень легко транспортировать и разбирать. Он идеально подходит для арендаторов или тех, кому не нужна постоянная печь для пиццы.

  Мы также обнаружили, что это очень недорого. Вам понадобится дерево и некоторые другие основные материалы и инструменты.

  ---

  15. Простая печь для пиццы на открытом воздухе своими руками от apiecesofrainbow



  Посмотреть инструкцию здесь

  Нам понравилась эта печь для пиццы. На самом деле, из тех, что мы рассмотрели, он, вероятно, работает лучше всего. Его легко изготовить, и он может быть эффективно спроектирован в соответствии с вашими эстетическими потребностями. Строительство занимает два дня, но это невероятно дешево.

  ---

  16. Недорогая печь для пиццы с шариками своими руками от Дэвида Паркера. Тем не менее, это не самый простой в этом списке. Вам понадобятся некоторые необходимые материалы и различные инструменты. С учетом сказанного, в целом, это кажется довольно простым.

  Планам легко следовать, и кажется, что эта печь для пиццы прослужит довольно долго. Это довольно модно и выглядит профессионально.

  Он также использует необычный метод для получения правильной формы. У вас должен быть фитнес-мяч под рукой!

  ---

  17. Кирпичная печь для пиццы от Lovely Recipe. Тем не менее, это очень приятно, когда вы закончите с этим. Вам понадобится довольно много инструментов и кусков материала, поэтому ожидайте, что это будет стоить немного больше, чем другие варианты в этом списке. Это невероятно модно и одно из самых красивых в этом списке.

  ---

  18. Кирпичная печь для пиццы своими руками от BrickWood Ovens



  Посмотреть инструкцию здесь

  Это еще одна очень модная печь для пиццы. Вы можете украсить его так, как хотите, чтобы он лучше соответствовал вашей эстетике. Он хорошо работает и красиво смотрится в саду или на открытом воздухе. Это требует немного больше материала, чем другие варианты, поэтому планируйте, чтобы он стоил немного больше, чем другие в этом списке.

  ---

  19. Печь для пиццы Mattone Barile Grande производства BrickWood Ovens

  Ознакомьтесь с инструкцией здесь

  Если у вас есть летняя кухня, эта печь — идеальный вариант. Это довольно важно, нужно немного места и дороже, чем другие варианты. Однако он также чрезвычайно универсален. В ней можно приготовить самые разные блюда.

  Выглядит профессионально. Возможно, вы видели подобную печь в своей любимой пиццерии.

  ---

  20. Традиционная дровяная печь для пиццы от thegreeneyedgirl

  Ознакомьтесь с инструкцией здесь

  Это похоже на наш последний план печи, но немного меньше. Он по-прежнему должен быть достаточно большим для полноразмерной пиццы и будет очень хорошо смотреться на уличной кухне. Это умеренно дорого, в зависимости от того, сколько материалов стоит в вашем районе.

  Он очень постоянный, поэтому не планируйте его перемещение после того, как построите.

  ---

  21. Кирпичная печь для пиццы своими руками от My Outdoor Plans



  См. инструкцию здесь

  Эта печь сделана из кирпичей, но она более проста, чем некоторые другие кирпичи в этом списке. Духовка прилично большая, так что в нее вполне можно поместиться. Планы довольно просты, и им легко следовать. Духовка не выглядит слишком причудливой, но ее должно хватить, если вы хотите что-то простое.

  • См. также: 5 планов патио из кирпича своими руками, которые вы можете построить сегодня (с иллюстрациями)
  • Вам также может понравиться:Что такое шины Run-Flat? Что тебе нужно знать!
  • См. также: Можно ли ездить на спущенной шине? 5 простых шагов!
  • Вам также может быть интересно:Как и когда обрезать вишневые деревья — что нужно знать!

  ---

  22. Дровяная печь для пиццы Кевина Филлипса



  Ознакомьтесь с инструкцией здесь

  Если вы хотите что-то очень традиционное, эта печь для пиццы — то, что вам нужно. Это немного сложно построить, но планы помогают все выложить. Это очень эстетично, когда вы закончите с этим.

  Больше бесплатных чертежей своими руками, которые можно построить уже сегодня!

  ---

  Изображение. Печь от HowToSpecialist

• 1.4 4. Чертежи кирпичной печи Pompeii от Forno Bravo
• 1.5 5. Инструкции Чертежи изолированной глиняной печи для пиццы
• 1.6 6. Кирпичная печь для хлеба Buildipedia
• 1.7 7. Переработанная кирпичная печь на открытом воздухе из пермакультуры
• 1.8 8. Классическая печь Adobe Sunset
• 1.9 9. Печь для пиццы The Year of Mud Cob

2 Project

• 1.10 Духовка Cob 10
• 1.11 11. Деревянная печь для пиццы Swishy из традиционной печи
• 1.12 12. Чертежи печи для пиццы на заднем дворе из Food Truck Empire
• 1.13 13. Печь для пиццы своими руками от CITYGIRLMEETSFARMBOY
• 1.14 14. Дровяная печь для пиццы 9 от Instructables0022
• 1.15 15. Простая печь для пиццы на открытом воздухе своими руками от apiecesofrainbow
• 1.16 16. Недорогая печь для пиццы с шариками своими руками от Дэвида Паркера
• 1.
