Установка подсветки на кухне: как сделать светодиодную ленту под шкафчики

Для чего же нужна подсветка столешницы на кухне светодиодной лентой? Потолочного светильника часто бывает недостаточно для полноценного освещения кухни. Особенно если она больших размеров. Без подсветки остаётся одна из самых важных зон — столешница кухонного гарнитура, на которую падает только боковой свет.

Дополнительное освещение под кухонными шкафчиками будет удобным и функциональным. Его можно включать вместе с люстрой или отдельно, если нужно быстро сполоснуть чашку. Светодиодная подсветка создаёт уют на кухне и помогает зонировать пространство.

Что потребуется для установки светодиодной подсветки на кухне

Вид подсветки

Для дополнительного освещения на кухне чаще всего используют именно светодиодную ленту. Она недорогая и не расходует большое количество электроэнергии. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр. Купите изделие с клейкой основой, чтобы было проще монтировать его. Обратите внимание на уровень влагозащиты. Он должен быть максимальным, потому что во время мытья посуды на светильник могут попасть брызги воды.

Спектр света

Заранее подумайте над спектром света, который вы выберете. Есть три варианта:

• холодный;

• тёплый;

• разноцветный.

Ориентируйтесь на дизайн кухни, цвет гарнитура, основное освещение и свои собственные ощущения. Но учтите, что разноцветный спектр может со временем начать раздражать глаза.

Выключатель и блок питания

Светодиодный светильник управляется выключателем. Он бывает сенсорным, кнопочным и с датчиком движения. Выбирайте в зависимости от предпочтений.

Также купите герметичный или полугерметичный блок питания, который не испортится из-за высокой влажности. Оптимальная мощность –— 12 Вт. Но подбирайте изделие с учетом параметров светодиодной ленты.

Дополнительные приспособления

Для монтажа диодной подсветки на кухне своими руками понадобятся:

• профиль под ширину светодиодной ленты и боковые заглушки для него;

• двухсторонний скотч;

• ножницы;

• паяльник или коннекторы к проводам;

• дрель, саморезы;

• двухжильные медные провода.

Как сделать светодиодную подсветку на кухне под шкафчиками

1. Монтируем профиль

Сначала измерьте длину шкафчика и отрежьте необходимое количество алюминиевого профиля. При подсчетах учитывайте толщину заглушки. Она закроет конструкцию по краям и придаст ей более эстетичный вид.

С помощью двустороннего скотча или клея установите профиль на специальные клипсы, которые нужно заранее прикрутить к шкафчику саморезами. Они обеспечат охлаждение светодиодных лампочек и не допустят перегрева.

Монтируйте профиль ближе к внешнему краю шкафчиков — около 7–8 см от края. Если разместить его в глубине, подсветка будет слабо освещать рабочую зону.

Чтобы расположить светодиодную ленту по всему периметру шкафчиков, используйте специальные пластмассовые коннекторы. Например, для сгиба 90° просто разрежьте ленту по отмеченной линии и подсоедините коннектор, чтобы восстановить электрический контакт.

2. Закрепляем светильник в профиле

Острыми ножницами отрежьте необходимое количество светодиодной ленты и припаяйте к её краю два провода для подсоединения к блоку питания. Если нет паяльника, используйте специальные коннекторы. Они продаются практически во всех хозяйственных магазинах.

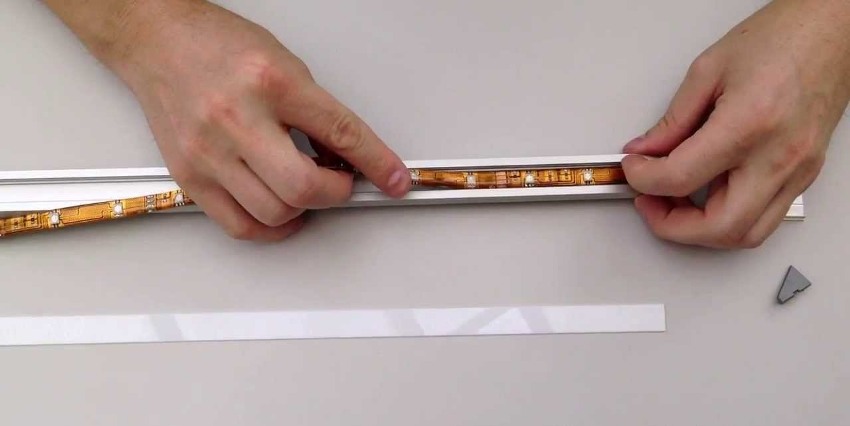

Аккуратно вставьте провода в выходное отверстие боковой заглушки. Затем протяните ленту, снимите с неё защитный слой и приклейте к профилю.

3. Устанавливаем блоки и подключаем к сети

Блок питания нужно установить рядом с рабочей зоной. Идеальный вариант — внутренняя стенка кухонного шкафчика. Здесь конструкция будет защищена от попадания пыли, брызг воды или подсолнечного масла. Выведите к блоку питания закреплённые к ленте провода и установите датчик выключателя в доступном месте, чтобы свободно подносить к нему руку. Теперь нужно подключить конструкцию:

1. Заведите на блок питания фазу и ноль из общей сети. Лучше всего использовать для этих целей распределительную коробку, которая обычно установлена на кухне.

2. Затем от блока питания заведите напряжение на датчик выключения.

3. Подключите закрепленные на ленте провода к блоку датчика. Готово!

Осталось убрать за собой и вымыть все поверхности чистящим средством Glorix. Разведите 1 колпачок в 4 литрах воды и протрите пол. Кухонные шкафчики со столешницей обработайте неразбавленной жидкостью и смойте её через 3–4 минуты.

Как украсить кухню светодиодами

Монтаж подсветки на кухне под шкафами — это только один вариант использования светодиодов. Они могут выполнять роль необычного декора и украшать помещение. Закрепите диодную ленту вдоль нижнего края кухонного гарнитура, по периметру потолка или подсветите одну из полок с красивыми бокалами для вина. Светодиодную ленту можно разместить на стене в виде необычного узора, а также вокруг картины или часов.

Но не переусердствуйте с подсветкой. Особенно если кухня небольшая. Достаточно одной светодиодной ленты над кухонным гарнитуром для освещения, а второй – в качестве акцента. Большое количество светильников будет потреблять много электроэнергии и «давить» на глаза.

Светодиодная лента хорошо освещает пространство и создаёт тёплую атмосферу. Немного фантазии — и ваша кухня станет одним из самых уютных мест в квартире.

Часто задаваемые вопросы про подсветку кухни

Какую подсветку выбрать на кухню для столешницы?

Классическим вариантом будет подсветка холодного или тёплого белого цвета. Выбирайте ленту мощностью 12–14 Вт, на которой находится 60–65 светодиодов на метр.

Как установить подсветку на кухне?

Смонтируйте профиль, затем приклейте к нему светодиодную ленту. Выведите провода к блоку питания.

Как подключить подсветку на кухне?

Блок питания устанавливают на внутреннюю стенку шкафчика. К нему подводится фаза и ноль из общей сети. А уже от блока питания подключается датчик включения.

Как подключить светодиодную ленту к 220 вольт своими руками

• Статья
• Видео

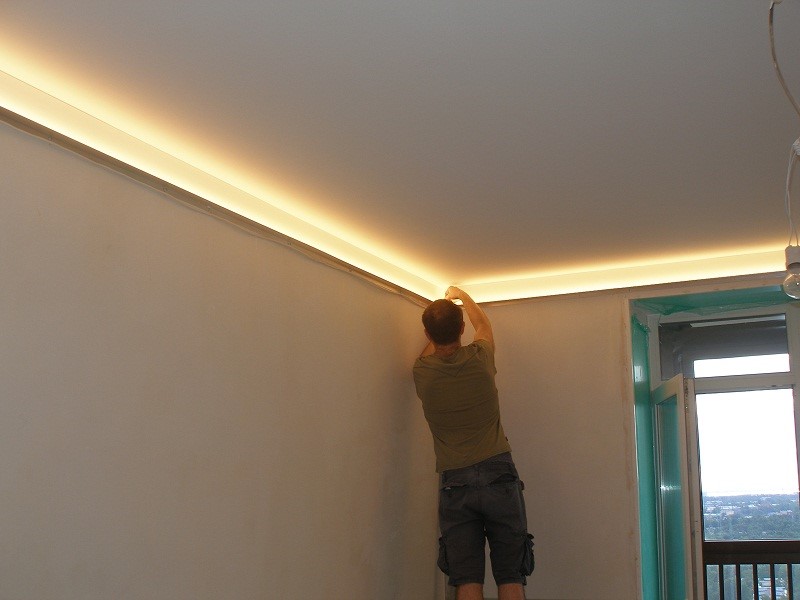

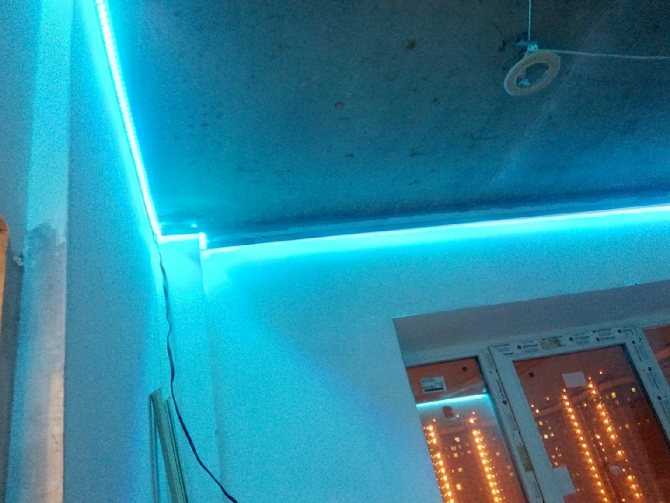

Все большую популярность набирает скрытая светодиодная подсветка потолка и отдельных объектов в комнате: зеркал, полок в шкафу, кровати. Для такого вариант освещения используют специальную ленту, которая может быть одноцветной или же многоцветной (RGB). Если Вы не знаете, как подключить светодиодную ленту к 220 вольт своими руками, далее мы предоставим пошаговую инструкцию со схемами, фото и видеоуроками.

• Одноцветная
• Выбираем схему подключения
• Соединяем комплектующие
• Многоцветная

Одноцветная

Подключение одноцветной светодиодной ленты не представляет ничего сложного. Все, что нужно – приобрести составляющие элементы подсветки, отрезать нужную длину LED ленты, припаять ее к блоку питания и заизолировать оголенные контакты. Сейчас мы подробно рассмотрим каждый из этапов подключения.

Выбираем схему подключения

Чтобы самостоятельно подключить светодиодную ленту к сети 220 вольт, нужно в первую очередь выбрать схему подсоединения всех элементов. Если Вы решили сделать подсветку, используя при этом не более 5 метров изделия, тогда достаточно соединить ленту с блоком питания 220 на 12 в, а БП подключить к домашней сети через шнур с вилкой.

Однако часто бывает, что нужно подключить более 5 метров светодиодной ленты – 10, 15 либо даже 20 метров. В этом случае соединять все отрезки последовательно запрещается, т.к. произойдет перегрев первого 5-метрового отрезка и в то же время напряжение на последующих участках значительно упадет. Такое подсоединение сократит срок службы LED подсветки. Все самые популярные схемы подключения светодиодной ленты мы подробно рассмотрели в соответствующей статье. Для примера предоставим их еще раз.

Последовательно (допускается, если нужно добавить небольшой отрезок):



Параллельно:

С двумя блоками питания (если лента большой длины):

Обращаем Ваше внимание на то, что можно подключить светодиодную ленту через выключатель либо диммер, что очень удобно при создании дополнительной подсветки в кухне либо другой комнате. В этом случае выключатель света подключается перед блоком питания в разрыв фазы, как показано на схеме ниже:

Диммер нужно подключать после блока питания, так, как показано на этом примере:

Со схемами подключения светодиодов к сети 220v разобрались, теперь переходим к самому процессу соединения элементов цепи.

Соединяем комплектующие

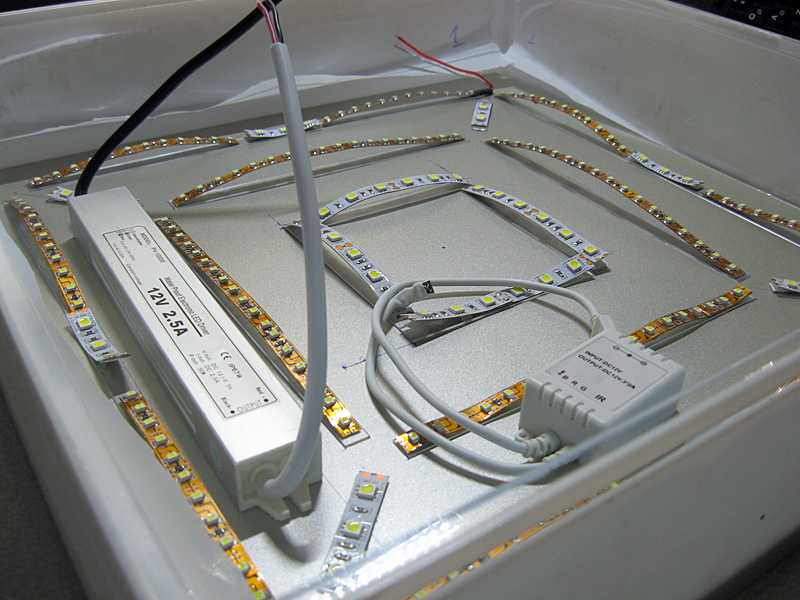

В самом простом примере мы имеем блок питания 220/12v и 5 метров одноцветной LED ленты. Чтобы подключить все элементы к 220 вольтам, нужно выполнить следующие действия:

1. Отрезать подходящую длину изделия. О том, как правильно резать светодиодную ленту, мы уже рассказывали. Разрезать проводник нужно в строго отведенных местах, обозначенных пунктирной линией либо значком ножниц, как показано на фото ниже:
2. Подготовить провода для подключения. Если длина не более 5 метров, можно смело выбирать провод, сечением 1,5 мм². При большой длине ленты рекомендуем рассчитать сечение провода по мощности и току, чтобы выбрать подходящее значение.
3. Подготовить паяльник, канифоль и припой.
4. Обезжирить контактные площадки светодиодного проводника, используя ватку и спирт.
5. Зачистить провода для подключения изделия на 2-3 мм для пайки.
6. Выполнить лужение проводов и контактных площадок для пайки.
7. Припаять проводки к светодиодной ленте. Лучше всего для пайки использовать оловяно-свинцовый припой. Важно не перепутать жилы по цветам, иначе светодиоды не загорятся. Черный либо синий провод нужно подсоединить к клемме «-», а красный к «+».
8. Заизолировать место пайки, используя термоусадочную трубку. Кстати, вместо термоусадки также можно использовать клеевой пистолет, который надежно защитит оголенные контакты.
9. Подключить провода от ленты к блоку питания, также руководствуясь цветовой маркировкой.
10. К клеммам L, N и PE подсоединить кабель от сети 220 вольт. Не забудьте перед этим отключить электричество в доме либо квартире.

Вот и вся пошаговая инструкция для чайников по подключению светодиодной ленты к блоку питания и сети своими руками. Следует отметить, что подключить изделие можно даже без пайки, используя специальные коннекторы, как на фото ниже.

Недостаток таких переходников в том, что со временем контакт будет ухудшаться, чего нельзя сказать о более надежной пайке проводов. Увидеть, как подключить светодиодную ленту с помощью коннекторов и пайки Вы можете на видео ниже:

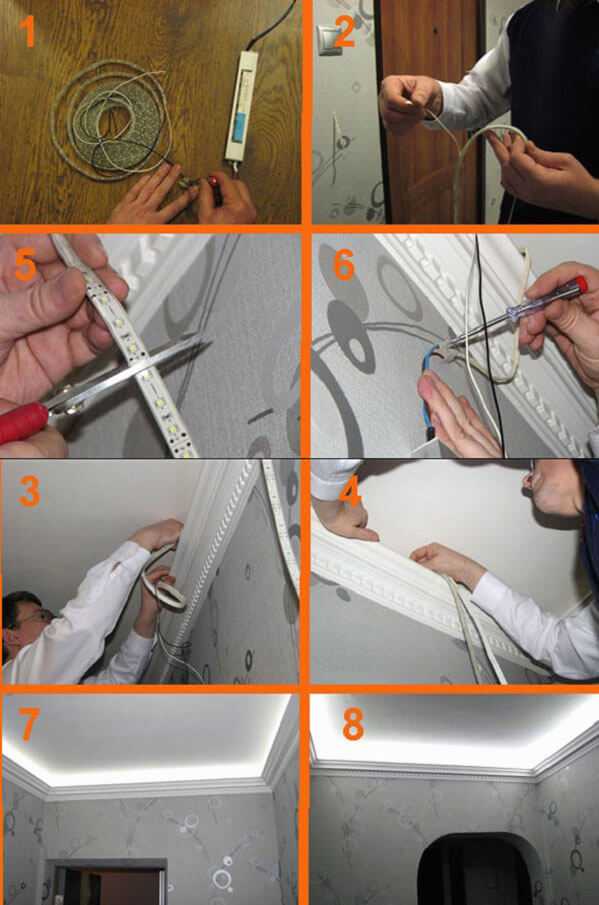

Наглядная инструкция по подсоединению контактов

Многоцветная

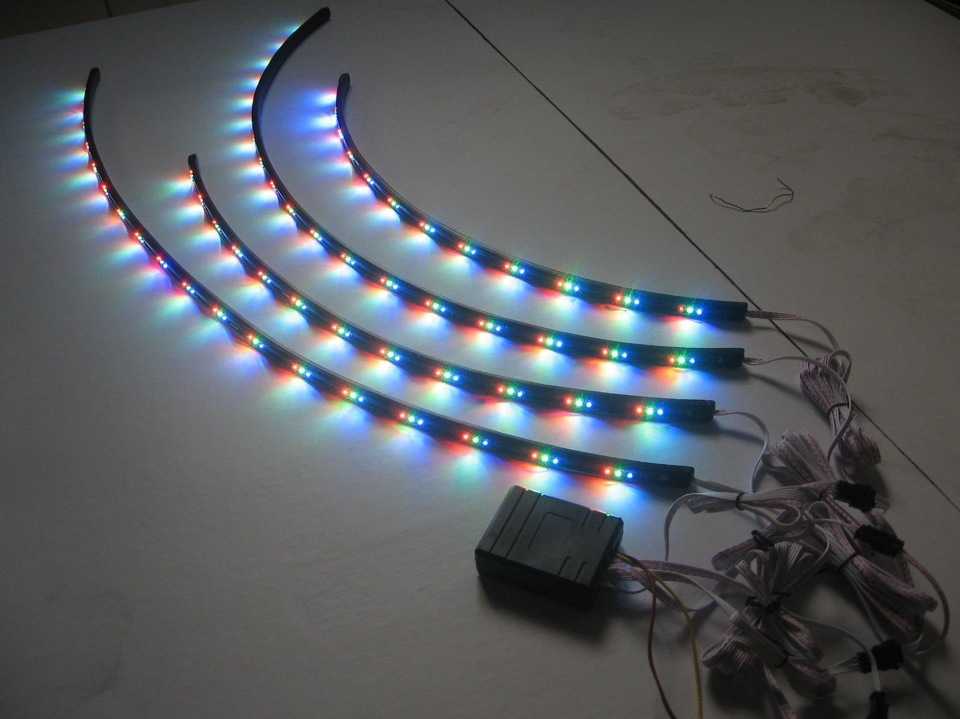

Если Вы хотите подключить цветную RGB ленту в домашних условиях, технология соединения не слишком изменится. В схему с многоцветным устройством добавится контроллер, без которого схема работать не сможет, а также на выходе будет 4 контакта вместо двух. Схемы подключения RGB ленты мы также рассматривали, предоставляем их еще раз к Вашему вниманию.

Стандартный способ:

Параллельное включение:

Использование усилителя:

Два блока питания:

В остальном инструкция по соединению аналогична предыдущей – провода паяют, оголенные контакты изолируются, после чего проверяется правильность подключения всех элементов цепи! Наглядно увидеть, как подсоединить разноцветную RGB ленту к сети своими руками, Вы можете на видео ниже:

Инструкция по подсоединению многоцветной ленты

Вот и все, что мы хотели рассказать Вам о том, как подключить светодиодную ленту к 220 вольт своими руками. Как Вы видите, инструкция по подключению многоцветной и одноцветной модели не сильно отличаются, главное – правильно подсоединить провода по цветам. Если вдруг у Вас возникли вопросы, можете задать их, используя форму Вопрос электрику!

Наглядная инструкция по подсоединению контактов

Инструкция по подсоединению многоцветной ленты

Экспертное руководство по покупке и установке светодиодных светильников

Каждый редакционный продукт выбирается независимо, хотя мы можем получить компенсацию или партнерскую комиссию, если вы купите что-либо по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

Светодиодное освещение может придать стильный современный вид любому развлекательному пространству. Вот все, что вам нужно знать, чтобы купить и установить их.

Светодиодные ленточные светильники добавят яркого света вашему столу или столешнице, а также добавят удивительный красочный свет в комнату отдыха, лодку или кемпер. Вы можете приобрести готовые светодиодные ленты в магазине электроники, но они дорогие и их нельзя соединить вместе. Покупка компонентов по отдельности дает возможность разместить их где угодно. Выяснить, какие компоненты вам нужны, — самая сложная часть.

Если вы отказываетесь от универсального комплекта светодиодных светильников, вам необходимо приобрести некоторые продукты и принять во внимание некоторые соображения относительно того, как должны выглядеть светильники:

Что вам потребуется для установки светодиодных светильников

• Источник питания (20 долларов США): Этот трансформатор берет 120 вольт из розетки и понижает его до 12 вольт для питания освещения.
• Контроллер (17 долларов США): Позволяет управлять цветом и яркостью света с помощью пульта дистанционного управления или приложения для смартфона. Соединения проводов выполняются с помощью установочных винтов. Если вы хотите только включать или выключать свет, вы можете заменить контроллер на выключатель.
• 5-жильный низковольтный кабель 22ga (0,45 долл. США за фут): Предлагается с двумя, четырьмя, пятью или шестью проводами 22ga с цветовой кодировкой, в зависимости от конфигурации светодиодных лент.
• Зажимы для проводов без пайки (1,50 долл. США): Зажим протыкает провод для соединения и удерживает его на месте. Важно получить зажим, который примет количество проводов, которое требуется для вашей светодиодной ленты.
• 16-футовая светодиодная лента RGBW (65 долларов США): Поставляется во многих конфигурациях цветов и размеров, некоторые из них устойчивы к атмосферным воздействиям и имеют различную яркость. Полоски можно разрезать по размеру вдоль контактов, и можно соединить более одной длины. Они имеют клейкую основу, что упрощает крепление фонарей.
• Алюминиевый канал (10 долларов США): Алюминиевый канал и матовое покрытие придают световым полосам чистый вид.

На что следует обратить внимание при покупке светодиодных лент

Существует множество конфигураций светодиодных лент с различными вариантами выходного напряжения, атмосферостойкими или нет, RGB, RGBW, RGB+CCT, каждая из которых имеет различные цветовые температуры. Что все это значит и как выбрать?

• 12В или 24В? Соотнесите напряжение светодиодной ленты с напряжением источника питания (батареи или трансформатора).
• Всепогодный или нет? Если фонари будут подвергаться воздействию влаги или погодных условий, приобретите защитную полосу.
• Цветовой код:
  • RGB (только цвета).
    RGBW (цвета и белый).
    RGB+ CCT (цвета и белый, с возможностью изменения температуры белого от холодного до теплого).
• Сколько проводов?
  • Для RGB-подсветки требуется четыре провода.
  Для
  • RGBW требуется пять проводов.
  • RGB+ CCT требуется шесть проводов
• Контроллер или нет? Чтобы изменить свет, вам нужен контроллер. Убедитесь, что у вас есть такое же количество проводов, которое требуется вашим светильникам.

Как установить светодиодную ленту

Шаг 1: Отрежьте светодиодную ленту по длине

Определите необходимую длину и отрежьте ленту через медные контакты. Важно разрезать прямо по этой линии, чтобы сохранить связь.

Семейный мастер на все руки

Шаг 2. Подсоедините кабель

Подсоедините провода к полосе с помощью беспаечного зажима. Вставьте ленту в короткий конец зажима, затем соедините цветной провод с соответствующей буквой на светодиодной ленте на другом конце зажима. Они могут быть не в том же порядке, поэтому вам, возможно, придется сделать некоторую перестановку. Плотно зажмите зажим, не нужно зачищать провода.

Шаг 3: Присоедините контроллер

Контроллер дает вам возможность изменить цвет или приглушить свет. Если вы используете меняющие цвет огни, вам нужен контроллер. Зачистите цветные провода и совместите каждый с соответствующим портом контроллера. Затяните винт, чтобы зафиксировать их на месте.

Семейный мастер на все руки

Шаг 4. Установка фонарей

Снимите клейкую подложку и приклейте их туда, где вам нужен свет. Если свет не будет полностью скрыт, используйте алюминиевый канал. Канал сделан для размещения светодиодных лент разного размера и поставляется с матовой линзой, которая действительно придает этой комбинации законченный вид.

Семейный мастер на все руки

Семейный мастер на все руки

Шаг 5. Включите свет

Если вы добавляете светодиодные ленты к 12-вольтовой системе, такой как лодка, трейлер или автомобиль, вы подключаете положительный и отрицательный 12-вольтовые провода к контроллеру. Если вы добавляете их в свой дом, подключите трансформатор к контроллеру, а затем к розетке.

Как установить светодиодную ленту (шаг за шагом)

После того, как вы закончите это руководство, установка ленточных ламп не составит труда. Вы быстро справитесь с процессом установки и быстро начнете получать великолепные впечатления от освещения.

Светодиодные ленты подходят для спален, гостиных, лестниц, кухонь и других помещений. Способы установки для разных помещений схожи. Вы можете следить за установкой светодиодной ленты Ecolor, чтобы украсить свой дом светодиодными лентами.

Ленточные светильники Ecolor легко установить. Вы можете следовать простому руководству по 32,8-футовым светодиодным лентам Ecolor, чтобы расположить свои ленты.

Возникли проблемы с установкой светодиодных лент? Продолжайте читать подробную версию, если вы застряли в установке светодиодной ленты.

Шаг 1. Подготовка перед установкой полосы света.

Прежде чем прикреплять светодиодную ленту к стенам или другим поверхностям, убедитесь, что она хорошо работает. Это расстраивает, когда вы обнаружили, что светодиодный свет не работает после завершения установки.

Подготовьте все, что вам нужно для установки вашей полосы света. Гладкая тряпка, световая лента, адаптер питания и розетка — вот что вам нужно. Иногда вы можете подготовить ножницы, когда вам нужно разрезать светодиодную ленту.

Найдите подходящую розетку и убедитесь, что адаптер вашей ленты можно подключить к розетке.

Шаг 2. Протрите место, где вы будете устанавливать световую ленту.

На чистую поверхность наклейка светодиодной ленты прочно закрепится. Поэтому вам следует очистить стену, шкаф, потолок или другие места, в которых вы планируете установить ленточные светильники.

Шаг 3. При необходимости отрежьте световую полосу.

Ленты можно разрезать ножницами по отмеченной линии. Но вы должны подготовить дополнительные разъемы для подключения ленточного освещения. Ленту лучше не резать.

Шаг 4. Подключите светодиодные ленты.

Вставьте ленту в непаянный разъем, если вы разрезаете световую ленту. Оторвите немного защитной ленты 3M от отмеченной точки. Если 3М лента не отклеится, будет сложнее вставить ленту в разъем. Наконец, сдвиньте пластиковый замок назад к середине в положение блокировки.

Шаг 5. Снимите клейкую подложку и закрепите полосу света.

Готовые к приклеиванию ленты с прочной клейкой основой 3M можно устанавливать на любую сухую и ровную поверхность. Не удаляйте всю подложку сразу. Подложку ленты лучше снимать и монтировать одновременно.

Шаг 6. Подключите ленту к источнику питания.

Подключите адаптер питания вашей ленты к источнику питания, чтобы загорелся светодиод. Установка завершается успешно, когда полоса света заработает. Затем вы можете изменить цвет или яркость света с помощью контроллера шнура или пульта дистанционного управления.

Шаг 7.
