Пожалуй, нет такого человека, который бы не пытался сэкономить на топливе для отопления. Это возможно, если использовать отопительные печи на отработанном масле. В них можно подавать любое масло, способное гореть: трансмиссионное, дизельное, машинное, кондитерское и растительное. И в результате, с печью не возникнет никаких проблем. Ниже мы расскажем о том, как соорудить самодельную печь на отработанном масле, используя для этого самые дешевые подручные материалы.

печь на отработке с наддувом

Как работают самодельные масляные печи

При поджоге любого отработанного масла оно будет сильно чадить и неприятно пахнуть. В связи с этим, прямое горение не применяется. Вначале летучие элементы испаряют, после чего сжигают. Такой подход ложится в основу работы печи данной конструкции.

Бывают масляные печи с двумя камерами сгорания. Нижняя камера предназначена для нагрева топлива с последующим его испарением. Горючие пары направляются вверх, насыщаясь кислородом при прохождении через трубу с отверстиями. Попадая в верхнюю часть трубы, смесь воспламеняется, а ее догорание происходит во второй камере. При этом высвобождается большее количество тепла при меньшем количестве дыма.

мини печь на отработке своими руками

Второй способ расщепления тяжелого топлива на легко воспламеняемые составляющие является эффективнее, но и более сложным в исполнении. Для получения нужного по эффективности испарения в нижней камере монтируют металлическую чашу. После ее раскаливания, отработанное масло испаряется.

Чтобы процесс горения получался предельно эффективным, масло в нижнюю камеру нужно подавать малыми порциями, тоненькой струйкой или капельным методом. Такую технологию называют капельной подачей (детальнее: «Как сделать печь на отработке капельного типа своими руками – пошаговое руководство»). Такие печи имеют несколько вариантов исполнения, некоторые из которых мы опишем далее.

Плюсы и минусы таких печей

Основным плюсом масляных печей является то, что они могут использовать в качестве топлива отработанное масло, которое было бы утилизировано. При правильной технологии изготовления печи после сгорания масла в атмосферу практически не выбрасывается вредных элементов.

Дополнительно можно отметить такие достоинства:

  • простота конструкции;
  • высокая эффективность;
  • минимальные затраты на оборудование и топливо;
  • возможность использования масел любого происхождения;
  • масло может содержать до 10 % грязных примесей.

Однако присутствуют и значительные отрицательные качества. Во-первых, если не соблюдать технологию, то топливо будет загораться частично. В результате, вредные испарения могут накапливаться в помещении, что может грозить опасными последствиями для человека. Поэтому обязательным условием является оборудование комнаты с масляным котлом системой вентиляции.

масляные печи

Стоит выделить такие дополнительные минусы:

  • для получения достаточной тяги дымоход должен быть не менее 500 см в высоту;
  • крышу и дымовую трубу следует каждый день обслуживать;
  • сложный розжиг: вначале нужно раскалить чашу, а уже после подавать топливо;
  • сложность в изготовлении котла с возможностью подогрева воды.

Ввиду описанных выше особенностей, в качестве отопления жилых домов такие печи практически не используются.

Область применения

Печи отопления на отработанном масле простых конструкций направлены на нагрев воздуха. Они еще именуются тепловыми пушками, теплогенераторами или калориферами. Они способны пересушивать воздух, поэтому для обогрева жилых помещений практически не используются. Основное их назначение – обогрев технических помещений, таких как: автомойки, СТО, гаражи, цеха, а также склады, на которых отсутствуют горючие вещества.

печь на отработке с наддувом своими руками

Если печь доработать, установив змеевик для подогрева воды, или соорудить водяную рубашку, то ее уже можно будет использовать как водяной отопительный агрегат.

Так как вы интересуетесь вопросом, как сделать масляную печь своими руками, ниже приведем подробную инструкцию этого процесса.

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: «Как сделать печь на отработке из газового баллона – теория и практика»). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

печка на отработке с наддувом

Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

мини печка на отработке

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Самодельная мини печь на отработке

Довольно легко соорудить мини-печь на отработке своими руками. Такие печи имеют небольшие размеры и массу всего в 10 кг, при этом они потребляют около 1,5 литра топлива в час с выделением 5-6 кВт тепла. При увеличении мощности выше этих показателей печь может взорваться. Это незаменимая мини-печка на отработке для гаража (прочитайте: «Как сделать мини печь на отработке – устройство, варианты конструкции»). Она даст возможность быстро прогреть помещение при сильных морозах. Она не только компактная, но еще и очень экономична, поэтому ее еще называют гаражной.

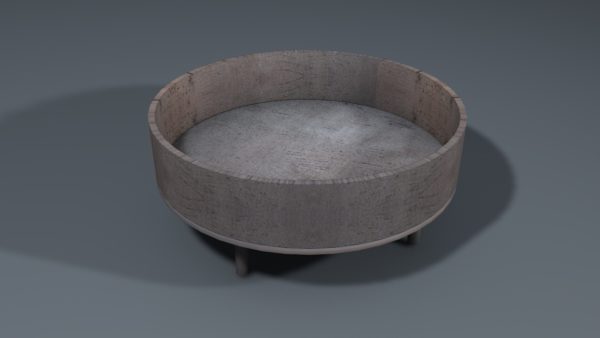

Емкость для топлива этой печки имеет дно и верхушку в виде стандартного 50 литрового газового баллона. В итоге мы имеем очень надежные конструкции. Резервуар может быть изготовлен из другой схожей емкости с похожими размерами: диаметр 20-40 см при высоте около 35 см.

печь на отработке с водяным отоплением

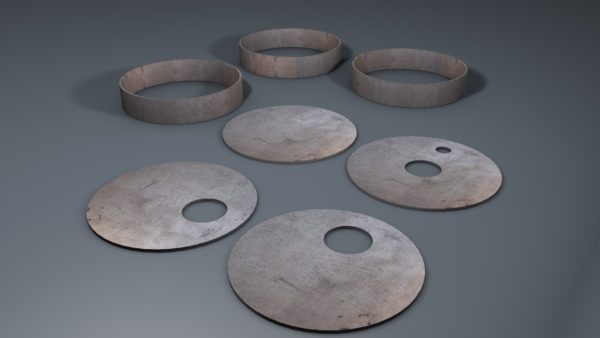

Помимо емкости для топлива потребуется соорудить трубу с толщиной стенок как минимум 4 мм для смешивания топлива с воздухом. Конусы могут быть сварены из конструкционной стали толщиной 4 мм и более.

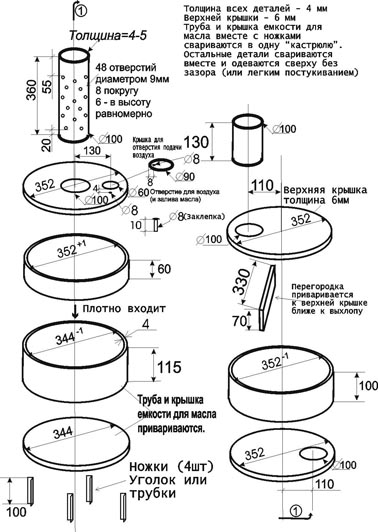

Имеющиеся в чертеже размеры печи могут быть отредактированы в ту или иную сторону, но не более чем на 2 см. Особое внимание стоит уделять свариванию швов в воронках.

Длина дымовой трубы не должна превышать 350 см, в противном случае, вследствие чрезмерной тяги топливо начнет поступать в трубу, из-за чего увеличится расход топлива и ухудшиться теплоотдача.

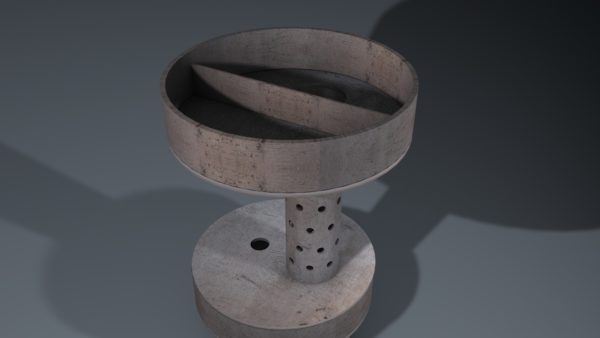

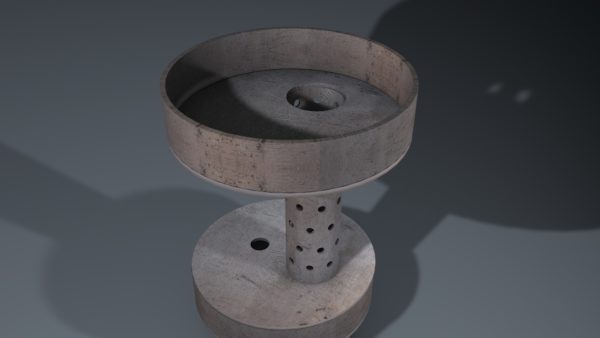

Вокруг верхушки дожига в печи на отработке с водяным отоплением делают несколько витков из стальной трубки, по которой подают в воду. Чтобы снизить падение температуры газов, змеевик прячут под теплоотражающим стальным кожухом. Подающаяся снизу холодная вода после прохождения через спираль нагревается и попадает в систему. Читайте также: «Как работает печь на отработке с водяным контуром – устройство, как сделать своими руками».

Чудо печь на отработке

Такой вариант печи довольно популярен для установки на дачах и в гаражах. Она имеет маленькую удобную печку, оснащенную круглыми или квадратными зонами горения. Конструкция печи столь удачна, что существует даже промышленные варианты ее исполнения. В продаже можно встретить такую печь с названием Рица.

Заводские агрегаты с наддувом

Бывают не только сделанные своими руками печи на отработке с наддувом, но и те, что изготавливаются на предприятиях. Существуют импортные варианты и российские. Импортные котлы работают на жидком топливе. Благодаря принципу наддува, масло в них распыляется на мельчайшие капельки, которые поджигаются уже после соединения с воздухом. Печи импортного изготовления работают по тому же принципу, однако они обустроены особой горелкой, в которой топливо вначале прогревается, а уже потом распыляется.

как сделать масляную печь

В российских печах чаще всего применяется первый принцип, при котором на раскаленную чашу подается топливо, которое позже, превращаясь в газ, соединяется с воздухом и зажигается.

Такой принцип работы имеют устройства со следующими названиями:

  • Геккон. Изготавливается во Владивостоке. Бывают мощностью 15, 30, 50 и 100 КВт/час. Такие печи могут нагревать воду, поэтому их можно встраивать в водяные отопительные системы.
  • Тайфун. Реализует такие печи фирма «Беламос». Они предназначены для нагрева воздуха. Предложены две модели – Тайфун ТМ 15 и ТГМ 300, которые способны выдавать 20-30 КВт/час.
  • Елочка-Турбо. Можно приобрести печь мощностью 15 и 30 кВт. Они также предназначены для разогрева воздуха, однако присутствует возможность сделать водяную рубашку.
  • Тепламос. Бывают мощностью от 5 до 50 кВт/час. Являются тепловыми пушками. Для их запуска вначале разогревают при помощи электричества плазменную чашу, а уже после достижения определенной температуры переходят к подаче топлива и воздуха в область горения.

Чертежи и схемы

Разработано огромное количество различных чертежей для сооружения масляных печей. Рассмотрев хотя бы несколько из них более подробно, вы сможете получить представление об их конструкции, чтобы создать безопасную и эффективную печь на отработке самостоятельно.


Печь на отработанном масле своими руками: пошаговая инструкция

Содержание статьи

Плюсы и минусы печей на отработанный нефтепродуктах

Такой способ обогрева стал популярен из-за дешевого топлива. Используется не печное, а уже отработавшее свой ресурс масло — топливное, трансмиссионное, моторное, допускается применение дизтоплива.

Плюсы таких печей:

  • легкое изготовление оборудования;
  • доступная стоимость материалов;
  • дешевизна топлива сравнительно с электричеством, газом;
  • обслуживание не требует каких-либо существенных затрат;
  • надежность конструкции;
  • после небольшой доработки на печи можно готовить еду.
Печь на отработанном масле часто используется для отопления гаража, технических помещений и садовых домиков

Печь на отработанном масле часто используется для отопления гаража, технических помещений и садовых домиков

Печь для гаража длительного горения была и остается актуальной, особенно – в регионах с суровыми климатическими условиями. Сделать такую конструкцию можно даже своими руками. В специальной статье расскажем как собрать такую печь.

Таблица 1. Показатели работы печи при использовании моторного масла МГ-10

ПоказательЗначение
Расход моторного маслаMax — 2 л/ч, nom — 500 мл/ч
КПД75%
Параметры печи
Высота и диаметр дымохода4 м, 102 мм
Высота/ширина/глубина печи700/300/500 мм

Недостатки таких печей:

  • необходимо установить дымохода без горизонтальных участков;
  • потребность тщательной очистке, по крайней мере, раз в неделю, поскольку сгоревшие нефтепродукты засоряют трубку;
  • сильный нагрев корпуса, что требует особой осторожности при обращении с аппаратом;
  • неприятный запах при сгорании отработанного масла;
  • пламя гаснет только после того, как топливо полностью выгорит;
  • при работе слышен характерный шум;
  • топливо загорается только при достижении температуры вспышки.

Внимание! Нельзя использовать такую печь, если приходится оставлять ее без присмотра. Это чревато пожаром.

Устройство печи на отработанном масле

Устройство печи на отработанном масле

Конструкция и принцип работы отопительного устройства

В основе лежит принцип работы керогаза. Это нагревательный прибор, использующий для получения тепловой энергии пары керосина и воздуха.

Состоит отопительный прибор из следующих блоков:

  1. Нижний отсек. Сваривается из листовой стали 4 мм. Обязательно имеет круглую форму. Через заслонку внутрь идет воздух, который нужен для процесса горения. Если дверцу полностью закрыть, то горение постепенно прекратится.
  2. Крышка с отверстием.
  3. Средний отсек. Это перфорированная труба. Отверстия необходимы для неограниченного поступления воздуха. Для изготовления этой и остальных частей берут металл 5,5 мм и толще.
  4. Верхний отсек.
  5. Дымоход. Служит для отвода продуктов сгорания. Длина трубы — от 4 метров, оптимально — 5–7 метров. Допускаются наклонные участки до 45 °С, повышающие эффективность отопительного оборудования. Но чем большим будет наклон, тем больше осядет сажи. Горизонтальных участков быть не должно, верхняя часть направляется только вертикально. Для изготовления этой части печи берут несгораемые материалы — жесть, медь, нержавеющую сталь. Дымоход устанавливается в верхней части корпуса. Желательно, чтобы он отделялся — это упрощает обслуживание.

Детали сваривают между собой сплошным швом.

Схема печи

Схема печи

Эффективность отопления повышает система обдува. Также к верхней части трубы, соединяющей верхнюю и нижнюю камеру, приваривают мелкие трубы. При этом повышается теплоотдача, а верхняя камера нагревается меньше. Также на верхний модуль иногда наваривают вертикальные ребра.

Работает установка так. В нижний отсек заливают масло, и при помощи фитиля поджигают. После закипания верхнего слоя загорается пар. Создается турбулентность, заменяющая дроссель и закручивающая вихрем газы. Так горящие пары попадают в перфорированную, где под действие кислорода происходит окисление. В этой камера температура доходит до 800°С и более. Азот приобретает большую активность, чем кислород, возникает много ядовитых соединений азота и углерода.

Стандартная и модернизированная модель печи с наваренными ребрами и трубами

Стандартная и модернизированная модель печи с наваренными ребрами и трубами

В верхней части пиролизные остатки окончательно дожигаются. Здесь же температура резко понижается, азот теряет активность и вытесняется кислородом. Поэтому из обогревательного устройства выходит безвредный газ азот, пар, твердые соединения оксида углерода частично оседают внутри дымохода.

Видео — Принцип работы масляной печи

Как пользоваться печью?

Печь устанавливают так, чтобы заливочное отверстие и регуляторы режима горения (если такие имеются) были расположены спереди. Пол должен быть ровным, плоским.

Перед розжигом внимательно осматривают оборудование. Следят за тем, чтобы в нижней заливочной камере не оказалось воды.

Если оборудование пребывает в исправном состоянии, нижний резервуар наполняют 2-3 л масла. Емкость не надо переворачивать полностью, поскольку на иногда содержится некоторое количество воды. Сверху доливают до 100 мл керосина, дизельного топлива. Делают из бумаги или ветоши фитиль, просачивают его маслом, поджигают и кладут на дно нижней камеры. Отверстие прикрывают не до конца, оставляя проход 2 см. Следят за тем, чтобы жидкость загорелась. Регулировкой размера щели добиваются стабильного горения.

Конструкция печей может быть разной

Конструкция печей может быть разной

Внимание! Можно обойтись и без жидкостей для розжига. Но тогда берут побольше бумаги.

Масло внутрь добавляют порционно только через заливочное отверстие. Перед использованием нового топлива, сначала наполняют резервуар небольшой порцией, и проверяют реакцию.

Чистка печки

Периодически устройство необходимо очищать от продуктов сгорания. Работы проводят в таком порядке:

  1. Прекращают подачу горючего, и дожидаются, пока его в нижнем баке останется минимальное количество.
  2. Не останавливая горение, кочергой очищают горелку внутри от кокса.
  3. Когда масло полностью выгорит, собирают со дна нижней камеры кокс.

Такую очистку рекомендуют производить ежемесячно. Это обеспечит более эффективную работу устройства.

Обслуживание дымохода

Так, необходимо подготовить несколько горстей щебенки и песка, который предварительно просеивают. С наружной стороны в трубу дымохода поочередно закидывают камень и песок. Затем убирают очистительный материал из верхней камеры печки вместе с сажей.

Мелкий щебень поможет прочистить дымоход

Мелкий щебень поможет прочистить дымоход

Цены на гранитную щебень

Щебень гранитная

Простая модель печи из газового баллона

Особенность самодельного устройства в том, что нефтепродукты подаются капельными способом. Это удобно тем, что сокращается расход масла. К тому же, они отличаются безопасностью, поэтому приобрели немалую популярность. Еще одно преимущество — доступность материалов, которые при этом используются.

Цены на популярные модели сварочных аппаратов

Сварочные аппараты

Чтобы сделать такое же отопительное устройство, потребуются следующие инструменты:

  • аппарат для сварки;
  • дрель, к ней сверло по металлу;
  • УШМ, к ней — отрезной и шлифовальный круги;
  • краска, которой потом красят корпус снаружи.
Вид готовой печи

Вид готовой печи

Для печей разработали специальные термостойкие краски. Лучше использовать продукты для t° 400-650°С. Такие краски не плавятся и не деформируются. Стойкости способствует силикон, цинк и алюминий. В их числе — Цельсит, Церта.

Термокраску можно изготовить и самостоятельно. Рецепт приготовления:

  • строительное жидкое стекло — 0,5 л;
  • серебрянка — 0,2 кг;
  • молотый мел — 0,02 кг.

Компоненты смешивают. Если краска получилась слишком жидкой, добавляют чуть больше мела.

Для покрытия внешней стороны корпуса используются термостойкие эмали

Для покрытия внешней стороны корпуса используются термостойкие эмали

Цены на термостойкие эмали

Термостойкие эмали

Для сборки самой печи берут:

  • газовый баллон 50 л — 1 шт.;
  • петли;
  • стальную трубу диаметром 10 см — 2,4 см;
  • вентиль и небольшой отрез труба 0,5 дюйма;
  • лист стальной (4 мм) — 50 см²;
  • хомут — 2 шт.;
  • стальной уголок 5 см — 1,20 м;
  • чугунный тормозной диск автомобиля, который бы свободно размещался в баллоне;
  • шланг;
  • баллон из-под фреона для топливного бака.

Внимание! Перед тем, как приступить к работе с баллоном, вентиль необходимо открыть и остановить на ночь. Это дополнительная мера безопасности, которая не допустит взрыва в случае, если газ использован не полностью.

Последовательность сборки

Таблица 2. Сборка печи

ФотоОписание
Шаг 1

Шаг 1

В днище сверлят отверстие. Сверло смазывают маслом, чтобы при контакте с металлом баллона не образовывались искры. Емкость наполняют водой, затем опорожняют, чтобы удалить хранившийся там газ. То же повторяют после разрезания емкости.
Шаг 1

Шаг 2

Вырезают два проема в корпусе баллона: в нижней части приблизительно вдвое меньший по высоте, чем в верхней.
Шаг 2

Шаг 3

Для того, чтобы соорудить дно верхней камеры, из листа стали вырезают круг, немного меньше диаметра емкости. В центре проделывают круглое отверстие 10 см.
Шаг 3

Шаг 4

От подготовленной трубы отрезают кусок 20 см и просверливают многочисленные отверстия для доступа кислорода. Внутреннюю часть трубы, которая выполняет роль горелки, хорошо шлифуют.
Шаг 4

Шаг 5

Горелку приваривают к изготовленному ранее дну верхнего отсека.
Шаг 5

Шаг 6

Устанавливают конструкцию в баллон.
Шаг 6

Шаг 7

К нижней части тормозного диска прикрепляют методом сварки дно, как показано на рисунке. Диск должен быть именно из чугуна, поскольку этот материал хорошо переносит высокие температуры.
Шаг 7

Шаг 8

Изготовляют поддон для горючего. К верхней части диска приваривают крышку. В конструкции оставляют проем — через него поступает воздух для нормальной тяги.
Шаг 8

Шаг 9

Делают муфту, которая будет соединять поддон и трубу. Для этого используют трубу чуть большего диаметра, которую сначала разрезают продольно.
Шаг 9

Шаг 10

В нижней части корпуса, где будет находиться камера для сгорания масла, просверливают отверстие диаметром 0,5 дюйма.
Шаг 10

Шаг 11

Подрезают один конец трубы косым резом, вставляют в отверстие и приваривают снаружи.
Шаг 11

Шаг 12

Трубку соединяют с вентилем, на другом конце которого установлен шланг, соединяющий печку с баком для подачи топлива.
Шаг 12

Шаг 13

С верхней части корпуса снимают вентиль и горловину. Вместо этого приваривают трубу диаметром 10 см.
Шаг 13

Шаг 14

Изготавливают теплообменник, который устанавливают между горелкой и дымоходом — на этом участке температура выше всего. Для этого внутрь приваривают металлическую пластину. Еще одна цель этой детали — более равномерное распределение пламени.
Шаг 14

Шаг 15

Из стального листа изготавливается и устанавливается завихритель.
Шаг 15

Шаг 16

С одной стороны устанавливают канальный вентилятор.

По окончании изготовления печки на отработанном масле дымоход выводят на улицу. Вывести трубу наружу можно сквозь специально проделанное отверстие в стене. Чтобы исключить риск возгорания, к стене прикрепляют металлический лист. Не лишним будет использование огнеупорного стакана при переходе дымоходной трубы. Рядом с местом установки печки стены оббивают железом, кусок пластины кладут на пол.

Вывод дымохода наружу через стену

Вывод дымохода наружу через стену

Если в помещении используется водяное отопление, то теплообменный узел, о котором идет речь выше, не нужно. Тогда через верхнюю камеру пропускают несколько параллельно подключенных змеевиков. Однако это потребует установки дополнительного оборудования — вентилятора, циркуляционного насоса.

Дверцы

Готово, приваривают дверцы. Их изготовляют из кусков металла, которые были вырезаны из корпуса. В нижней дверце вырезают щель. Это необходимо для того, чтобы воздух беспрепятственно попадал внутрь печи.

Отверстие в дверце нижней камеры

Отверстие в дверце нижней камеры

Дверной проем в верхней камере усиливают огнеупорными пластинами. Это обеспечит герметичность камеры. Как уже говорилось, на этом этапе сгорания образуются опасные вещества. Чтобы обеспечить плотное закрывание, здесь также устанавливают надежный замок — например, такой, как на фото ниже.

Замок на верхней дверце, обеспечивающий герметичность камеры

Замок на верхней дверце, обеспечивающий герметичность камеры

Изготовление бака для топлива

Бак для топлива изготавливают из баллона для фреона. Перед началом переделки необходимо убедиться, что в баллоне не осталось фреона, сама посудина не находится под давлением.

Важно! Для топлива берут баллон, в котором исправен игольчатый вентиль. Эта деталь поможет правильно контролировать объем масла, которое в него вливается.

В нижней части фреонового баллона проделывают отверстие, через которое внутрь будет заливаться отработанное масло.

Отверстие, через которое в баллон заливают отработанное масло

Отверстие, через которое в баллон заливают отработанное масло

Шланг, один конец которого подсоединен к вентилю, другим концом присоединяют к баку. В самой емкости делают отверстие, через которое потом планируется подавать масло в печь.

Подключение бака от фреона к шлангу

Подключение бака от фреона к шлангу

Как пользоваться печью из газового баллона?

Правила использования устройства такие же, как и для стандартных печей. В поддон наливают масло так, чтобы его слоем было покрыто днище. Затем кусок поролона пропитывают бензином и помещают на поддон, чтобы нижний конец оказался в топливе.

После этого осторожно открывают вентиль, который подключен к резервуару с маслом. Струя, поступающая в печь, должна быть очень тонкой.

Внимание! Даже когда печь начала стабильно работать, время от времени необходимо контролировать слой масла на дне.

Остановить печь тоже просто. Вентили просто перекрывают. Сначала прекращается подача масла, а потом постепенно остывает корпус устройства.

Видео — Печь на отработанном масле, изготовленная самостоятельно

Правила безопасной эксплуатации печки на отработанном масле

Ввиду особенностей работы отопительного устройства, при его эксплуатации необходимо четко соблюдать правила техники безопасности.

Поскольку такая печь является дополнительным фактором риска, то в помещении необходимо постоянно держать наготове огнетушитель.

Когда разжигают печь, поверх масла наливают легковоспламеняющуюся жидкость — бензин, растворитель.

Внимание! Нельзя легковоспламеняющиеся продукты заливать в бак вместо топлива.

Не допускается:

  • поливать раскаленный корпус печи водой, чтобы остудить его;
  • закрывать перфорацию трубки;
  • прекращать работу отопительного прибора другими средствами, кроме углекислотного огнетушителя.
При работе корпус печи сильно нагревается

При работе корпус печи сильно нагревается

Если обнаружены сбои в работе печи, подачу масла прекращают, ждут, когда пламя погаснет и устраняют неполадки.

Внимание! В используемом топливе не должно содержаться воды. В противном случае возможно масло может вытечь из резервуара и загореться.

При работе корпус прибора сильно нагревается, особенно верхний барабан и начальный участок дымохода. Это необходимо учитывать при подливе масла в работающую печь.

Требования к месту установки печи

Требования к месту установки печи

принцип действия, схема, пошаговая инструкция

С целью обустройства автономной системы отопления многие народные умельцы создают самые различные конструкции. Одной из наиболее продуктивных является печь на отработанном масле, которой пользовались еще в советские времена. КПД этого обогревателя находится на высоком уровне, и даже стремительное развитие технологий не нарушает популярность изобретения.

печьПечи на отработке отличаются пониженным расходом топлива

История появления масляной печки

История происхождения масляной печки уходит своими корнями в далекие 60-е годы прошлого столетия, когда должность президента Советского Союза занимал Никита Сергеевич Хрущев. Как известно, именно этот человек открыл людям возможность покупать собственные автомобили, осуществил массовый запуск гаражных кооперативов, а также вовсю раздавал участки для развития предприятий. Множество изменений переживало и сельское хозяйство, которое становилось механизированным. И уже в эти времена стали появляться первые ростки экологического мышления.

Гаражные постройки и частные дачи нуждались в полноценном отоплении, а топливо, которое в настоящее время считается большой ценностью и носителем энергии, продавалось по невероятно низким ценам. Однако и тогда люди учились экономить, используя отработанное масляное сырье для различных бытовых целей. Ведь в советские времена за слив отработки можно было получить огромный штраф, который составлял 1\3 часть от месячной зарплаты.

В этом видео вы узнаете, как сделать безопасную печь на отработке:

Использовать в качестве источника тепла уголь было недешево, а газовые баллоны вообще являлись роскошью и экзотикой. Несанкционированная вырубка дров в лесу могла привести к криминальной ответственности, причем тогда все решалось без суда и следствия.

В таких обстоятельствах люди стали искать альтернативные способы обогрева бытовых помещений, что и привело к созданию первой печки на отработке (мазуте). Правда, в то время применялся обиходный варочный прибор — керогаз.

Принцип действия обогревателя обосновывался на дожигании испарившего керосина в специальном резервуаре. В отличие от примуса паяльной лампы, где осуществляется горение сильно нагретых паров, керогаз считался сравнительно безопасным для использования, а любые отклонения от рабочего режима сопровождались специфической вонью и копотью, поэтому вероятность аварий была минимальной.

Масляная печка функционировала по аналогичному принципу, только перед мастерами возникла необходимость полного сжигания загрязненного вязкого топлива в домашних условиях.

Еще одним прародителем обогревательной системы на масле стала газогенераторная установка. Ее активно использовали во время войны, когда лучшие топливные смеси отправлялись на фронт.

Сравнение с современными моделями

Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.

Защищенная печьСовременные масляные печи отличаются от первоначальных

Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.

И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.

Об окислах азота

Любые оксиды азоты — серьезная опасность для человеческого организма. В медицинской отрасли задействуется наиболее слабый из них — закись азота, при соблюдении строгой дозировки и постоянном наблюдении анестезиолога. Если соединить большое количество азота с кислородом, это приведет к непоправимым последствиям. Баки с окислителями для боевых ракет содержат в себе тетраокись азота N204 — довольно едким и ядовитым «собратом» гептила.

Если говорить о масляных печках, то в этом случае важно учитывать такие моменты:

  1. При достижении температуры от 900°C объемы выкидываемых окислов азота достигают максимального уровня.
  2. Если газовоздушная смесь содержит избыток кислорода, то при пиковых температурах он начинает «захватывать» частицы топливного состава, а образованные окислы азота перемещаются по дымовому тракту.
  3. При температуре 600°C активность оксидов азота становится выше, чем у кислорода. Из печки выходит практически безвредный азот, углекислый газ и водяные пары.
  4. При снижении температуры до отметки 400°C окислы приобретают вторую стадию стабильности. Окислить тяжелые органические вещества они уже не могут.
печка на отработкеЕсли у вас есть гараж, значит, имеется и отработка, так в самый раз сделать печь на отработке-экономном варианте топлива

Характер и тонкости работы

Перед тем как создать печь на отработке капельного типа своими руками, важно разобраться с принципом работы системы-капельницы, а также провести несколько расчетов. Масляная печка представляет собой сложную отопительную установку, которая работает на тяжелом, плохо горящем и грязном топливе со специфическим составом. Чтобы достичь полного сгорания смеси, некоторые тяжелые составляющие нужно тщательно расщепить на более легкие. То есть, нужно окислить все добавки, которые не подвластны кислороду.

Процедура подобного расщепления может называться:

  1. Пиролизом.
  2. Плазменным расщеплением.

Для расщепления необходимо задействовать теплоту горения самой топливной смеси, что делает процесс самоподдерживающимся и саморегулирующимся. Однако до этого масло испаряют, а пары нагревают в температурном режиме 300-400°C. В результате произойдет нарастающий пиролиз, который выпалит буквально все сложные частицы. В домашних условиях этого достигают двумя путями.

Как сделать печь на отработанном масле:

Первый принцип

Первая методика плазменного расщепления подразумевает банальное сжигание масла в специальном резервуаре. Разогреваясь до определенной температуры, топливо переходит в газообразное состояние и начинает испаряться. Затем оно проходит через простую вертикальную трубу (допускаются трубы с изгибами).

печь на отработанном маслеТакая печь очень удобна в транспортировке

Подача воздуха в емкость с горящим маслом осуществляется с помощью горловины со специальной дроссельной заслонкой. Ее задача заключается в регулировке интенсивности горения без изменения степени сгорания. Чтобы достичь этого, газовоздушную смесь нужно постоянно перемешивать.

На этапе подобной обработки в камеру сгорания периодически подают свободный приток воздуха. Для этого в резервуаре проделывают специальные дыры, а в качестве расширения над камерой сгорания используется либо колпак, либо неполная перегородка.

печь на отработанном маслеСледуя чертежу, можно легко сделать печь своими руками

Чертежи печи на отработанном масле своими руками создаются за несколько минут. Главное, понимать основные особенности принципа и следовать за пошаговым руководством.

Недостатки технологии

Каждая печь, работающая по описываемому принципу, имеет массу недостатков.

Среди них следует выделить такие моменты:

  1. Установка работает с открытым пламенем, а зона, к которой можно по неосторожности прикоснуться, раскаляется докрасна. Это значит, что размещать такие обогревательные системы в домах и жилых объектах категорически запрещено. А при монтаже конструкции в гаражных или других бытовых постройках появляется высокий риск пожарной опасности. Чтобы избежать непредвиденных последствий, необходимо дополнительно сооружать отбор и отвод тепла.
  2. Увеличивать размеры самодельной печки для получения тепловой мощности больше 15 кВт бесполезно. Вместо требуемой продуктивности, придется бороться с сильной сажей и чадом.
  3. Потушить печь при превышении допустимой степени горения непросто. Для этого нужно использовать углекислотный огнетушитель, но ни в коем случае не порошковый. Дело в том, что при контакте с раскаленным металлом порошок начнет взрываться.
  4. Еще одним недостатком технологии являются весомые сложности отбора тепла для отопления или ГВС. Из-за чрезмерного остывания наружных частей внутренний температурный режим существенно меняется, что ухудшает показатели КПД, а также приводит к осаждению сажи. Получить большой тепловой потенциал от подобной системы, к сожалению, нельзя.
  5. Заправка резервуара слишком обводненным составом может привести к мгновенному вскипанию, а затем и к взрыву печки.

Подробнее о двухконтурной печи:

Ну и подобная обогревательная система не способна полностью расщепить тяжелые фракции топлива, хотя в плане экономичности она вполне хороша. Любые оставшиеся частицы оседают в шлам в резервуаре, а через 4-5 топок их нужно доставать из емкости, что требует особых усилий.

Второй вариант

При изготовлении печи на масле своими руками по первому принципу можно столкнуться с различными минусами. Но народные умельцы нашли массу выходов из подобной ситуации и стали изобретать продуктивные установки, которые лишены таких минусов. Сегодня масляные печки активно используются в жилых помещениях, кухонном пространстве, гаражах и в любых других постройках. Правда, чтобы создать безопасный механизм придется серьезно потрудиться и проявить определенное мастерство.

печка на отработанном маслеПо желанию, при изготовлении печи можно организовать место для подогрева пищи

Если учесть вышеизложенную информацию, то становится понятно, что главным источником повышенной опасности печки на саможоге является контейнер с кипящим топливом. Чтобы предотвратить непредвиденное возгорание смеси, ее нужно испарять каким-либо другим методом. При этом зону плазменного расщепления, сгорания и дожигания лучше объединить в факеле пламени, чтобы не влиять на функциональность печи. Также целесообразно сделать так, чтобы печь работала на обводненном источнике энергии. В результате появляется логическая необходимость создать горелку.

Горелки для отработки

Чтобы сделать печь на отработанном масле, важно заранее найти подходящие схемы, чертежи и пошаговые инструкции, а затем пошагово переходить от одного действия к следующему. В промышленных условиях практически любые топливные смеси сжигаются в форсунках. Достичь полного сгорания в факеле можно с помощью 2-3-ступенчатого образования топливовоздушной смеси. Роль форсунки заключается в окончательном сжигании всех частиц, включая льяльные воды судов.

Чертеж горелкиСхема поможет сделать печь на отработанном масле

Чтобы обеспечить стабильную работу механизма, важно не только правильно сварить и изготовить его, но и подобрать правильные материалы.

Также появится необходимость обустроить мини-цех подготовки топливной смеси, который состоит из таких частей:

  • гомогенизатор;
  • диспергатор;
  • насосы;
  • фильтрующие установки;
  • системы подогрева.

Также следует подготовить систему автоматического управления всеми этими узлами, иначе функциональные возможности обогревателя окажутся под угрозой. При этом для отработанного масла и такая расширенная конструкция может оказаться недостаточно мощной. Объясняется этот парадокс наличием тяжелым битуминозных составляющих. С целью повышения продуктивности работы форсунку дополняют жаровым кожухом и камерой дожигания с теплоизоляционными элементами.

Как сделать горелку на отработке:

Горелка для отработки считается наиболее простым и доступным для самостоятельного создания вариантом масляного обогревателя. При желании можно изготовить обогревательную систему с высокими показателями КПД своими руками.

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

  • простота конструкции и дешевизна;
  • нетребовательность к качеству топлива;
  • хорошая теплоотдача;
  • отопитель спокойно переносит периодические растопки в зимнее время;
  • компактность и мобильность;
  • отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно — дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг. Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

  • проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
  • сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

  • сварочный аппарат;
  • угловая шлифовальная машина;
  • дрель с набором сверл;
  • комплект слесарного инструмента;
  • измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

  • большая мощность;
  • высокий КПД сжигания топлива;
  • можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
  • экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

схема конструкции на солярке, масле и прочих, пошаговая инструкция и прочее + видео

Нередко для автолюбителя бывает проблемной ситуация с правильной утилизацией отработанного моторного масла, солярки и прочих горючих элементов с агрегатов и узлов автомобиля. Так почему же не использовать отработку для отопления собственного гаража, тем более её можно заполучить даром, и загрязнения для окружающей среды минимальны. Остаётся только сделать печь, потребляющую такой вид топлива, своими руками. Среди автовладельцев такой вид гаражных печек довольно хорошо изветен и широко используется.

Печи на жидком топливе

Использование таких печей характерно для гаражей, подсобок, дачных домиков и других помещений, в большинстве своём технического и хозяйственного характера, не требующих какой-то особенной чистоты и эстетики.

Достоинства и недостатки

В целом печи работающие на жидком топливе великолепно исполняют своё предназначение, но так же как у печей других типов имеют место свои особенности, включая достоинства и недостатки.

Плюсы
  • Простая и дешёвая в изготовлении конструкция.
  • Печи хорошо прогревают небольшие помещения такие как гаражи, подсобки и небольшие дачные домики.
  • Печь изготовленная по правилам не коптит и почти не даёт гари.
  • Компактная и мобильная ввиду отсутствия монтажных работ.
  • Пожаробезопасная при соблюдении соответствующих правил безопасности. Масло очень трудно разжечь, легко воспламеняются только пары.
Минусы
  • Отработанное моторное масло нужно использовать только фильтрованное, без посторонних примесей, так как может возникнуть взрывопасная ситуация.
  • Присутствие запаха масла.
  • Характерное гудение печи.

Виды

Топливом для печей, потребляющих жидкое топливо, служит солярка или отработанное моторное масло. Печи использующие солярку, производятся в основном промышленным способом, хотя встречаются довольно неплохие самодельные образцы, тогда как работающие на отработке, изготавливаются кустарно в обычных гаражных условиях. Для самостоятельного изготовления лучше всего подойдёт печь использующая отработку, ввиду простоты изготовления конструкции и дешевизны материалов, так как в качестве материалов для печи могут выступать отрезки труб различных диаметров либо листы металла в случае с прямоугольными бачками. Также возможно применение отслуживших свой век пропановых баллонов.

Виды печей

Печи промышленного и кустарного изготовления

Конструкция печи

Конструкция представляет собой два бачка соединённых между собой трубой с перфорацией. У верхнего бачка имеется смещение относительно вертикальной оси нижнего. Лучше всего применять цилиндрическую форму используемых бачков, но на практике очень часто используются прямоугольные бачки и производительность от этого нисколько не страдает. Для придания рабочего вертикального положения на полу помещения конструкцией предусмотрены ножки. Схематическое устройство печи на рисунке ниже:

Схема печи

Устройство печи на отработке

Система сгорания топлива в печке, работает на принципе пиролиза — сжигания паров топлива. Так как точка возгорания моторного масла сравнительно велика, то для его полноценного сжигания требуется его нагрев с образованием паров, которые впоследствии сгорают в печи. Для достижения этого результата, в нижний бачок через заправочное отверстие заливается отфильтрованная отработка, заполняя его наполовину и разжигается. Для быстрого розжига масла следует воспользоваться доливанием в заправочное отверстие нескольких грамм бензина или растворителя.

В процессе горения бензина, масло нагревается и начинает испарятся с поверхности, затем пары воспламеняются в камере дожига, и температура печи переходит в рабочий режим пиролизного горения. В топливном бачке, одновременно служащим топкой, происходит непосредственное сжигание масла. Воздух необходимый для первичного горения забирается через заправочное отверстие. Для регулировки процесса горения предусмотрена воздушная заслонка. При полностью открытой заслонке расход масла составит около 2 л. в час, тогда как в режиме медленного горения для поддержания рабочей температуры около 0,5–0.7 л. в час.

Самостоятельно сделанная печь на отработке оборудуется вертикальной перфорированной трубой для поступления воздуха который необходим для процесса пиролизного горения. Попавшие в трубу пары масла вперемешку с поступающим воздухом сгорают в ней, а также частично в верхнем баке. Далее продукты горения обходят перегородку и выводятся через дымоход из помещения.

Подготовка чертежа и расчёт параметров

Будем ориентироваться на готовый чертёж печи из отрезков труб, так как этот материал наиболее доступен. Первым делом стоит изучить готовый чертёж и рассчитать количество материала нужного для изготовления маслянной печки. Если нет в наличии точных диаметров что указаны в чертеже это не критично, главное примерное соотношение размеров. Чертёж советую распечатать чтобы всегда был под рукой в процессе сборки печи.

Чертёж

Чертёж печи на отработке

Материалы

В качестве материала для цилиндров в этом примере использован отслуживший свой век пропановый баллон, но вполне сгодятся отрезки металлических труб других диаметров.

  • Отрезки пропанового баллона (трубы) согласно чертежу.
  • Труба для камеры дожига. Размеры на чертеже.
  • Листовая сталь.
  • Трубки для ножек диаметром 20 мм или уголок.

Инструменты

Для выполнения работ потребуются следующие инструменты:

  • Сварочный аппарат маска и электроды, пропановый резак (если имеется в наличии).
  • Болгарка с отрезным и зачистным кругами.
  • Дрель и сверло диаметром 9 мм.
  • Молоток, рулетка, карандаш или маркер.
  • Защита для глаз и рук.

Выбираем место установки

Место установки следует выбирать исходя из месторасположения окон, дверей и печь располагать в противоположном от них углу. Ещё стоит обратить внимание на удобство вывода дымохода наружу. В совокупности эти параметры подбора места для печи играют главную роль. На стенах рекомендуется сделать отражатели из листовой жести или оцинкованной стали для улучшения отдачи тепла в помещение и обеспечения пожарной безопасности. Не стоит забывать и про пожарную безопасность. При установке печи в помещении с деревянным полом следует постелить лист жести на место установки. Для бетонного пола также стоит сделать такую подстилку, так как заправляя масло в бачок высока вероятность его пролить, а на бетонном полу такие следы уже не вывести. Вот в этом случае нас и выручает лист жести, ведь с него не составит труда смахнуть пролившуюся отработку ненужной тряпкой.

Тепловой экран

Устройство теплового экрана на стенах

Изготовление печи на отработанном масле своими руками

Сварку элементов между собой следует производить так — сначала проходим всю длину стыка точечными прихватками с шагом 3–4 см, затем только провариваем стык полностью. Обязательно следим за качественной проваркой шва, иначе масло будет просачиваться даже в микроскопическую трещинку.

  1. Отрезаем куски труб согласно размерам из чертежа.
  2. Резаком вырезаем круги из кусков листового металла по размерам чертежа. В случае неимения пропанового резака можно прожигать металл электородами. А также можно это сделать и болгаркой, но это довольно долго и небезопасно, так что лучше воспользоваться одним из двух других вариантов. Заготовки

    Заготовки для печки

  3. После вырезания днища для масляного бачка, отрезаем одинаковые куски трубок для ножек и привариваем к нему, это упростит последующую сборку печи. На основание ножек можно приварить квадратные куски стали 5*5 см для лучшей устойчивости. Ножки

    Приваривание ножек

  4. Привариваем отрезок трубы к днищу для формирования бачка для топлива. Варим сначала прихватами через каждые 3–4 см и затем провариваем стык полностью. Бачок

    Бачок для топлива

  5. Бачок делается разборным и состоит из двух частей для удобства очистки от нагара. Далее собираем крышку бачка из отрезка трубы и вырезанного круга металла с двумя отверстиями под заправочное отверстие и дожигатель. Внешний диаметр отрезка трубы для крышки должен быть немного меньше внутреннего диаметра бачка, благодаря этому крышка будет свободно его закрывать.

    Крышка

    Крышка для бачка

  6. Следющий шаг — приваривание к крышке пиролизного дожигателя с предварительно просверлёными отверстиями в корпусе по схеме в чертеже. Дожигатель

    Приваривание дожигателя

  7. Привариваем основание и стенку верхней части печи. Здесь повторяем действия описанные в пункте 4. Верхняя часть

    Приваривание верхней части печи

  8. Следующий этап — перегородка. По сути, это просто полоска листовой стали 33*7 см и толщиной 4 мм, но в зависимости от ваших конкретных размеров её размер тоже может меняться. Она приваривается ближе к дымоходному отверстию печки. Перегородка

    Приваривание перегородки

  9. Привариваем крышку положив её на верхнюю часть печи.

    Крышка

    Крышка на верхней части

  10. Осталось приварить патрубок для вывода дымохода. На его роль отлично подойдёт отрезок трубы диаметром 10–12 см. и длиной 13 см. В завершении всей конструкции нужно приварить стальной пруток между верхним и нижним баками, таким образом, обеспечивается дополнительная жёсткость конструкции. После выполнения всех сварочных работ, сварные швы нужно зачистить болгаркой с зачистным диском, от заусенец и острых краёв, дабы не пораниться при дальнейшей эксплуатации печи. Верхнюю часть также можно сделать разборной изготовив её по аналогии с бачком для масла.

По окончании сборки обязательно нужно проверить все сварные швы на герметичность с помощью мыльного раствора и подачи сжатого воздуха в полости печки.

По аналогии можно изготовить печь из листовой стали с той лишь разницей, что немного увеличится количество деталей и сварных операций, Поэтому описывать отдельно её не имеет практического смысла. Ниже представлен чертёж для печи из листовой стали:

Чертёж печи

Чертёж второго варианта печи

Хорошее видео по изготовлению и установке печки на отработке из листового металла

Особенности эксплуатации печки на отработке

Розжиг печи

До розжига печи её сначала нужно заправить отработкой не менее чем в полбака и сверху долить несколько грамм бензина или растворителя. Обычно нагревание до рабочей температуры занимает не более пяти минут. На куске длинной проволоки надо намотать кусок бумаги сделав своеобразный фитиль, поджечь его, и через отверстие для заправки отработки аккуратно поджечь бензин. Бензин разогревает масло до температуры испарения горючих веществ где дальше происходит их воспламенение. В перфорированной трубе образуется устойчивое горение паров масла. Интенсивность горения регулируется прикрытием или открытием заправочного отверстия, откуда непосредственно происходит поддув воздуха.

Видеоинструкция по использованию

Безопасность

Какой бы надёжной ни казалась ваша печь, не стоит забывать и всегда нужно соблюдать, элементарные правила пожарной безопасности:

  • Не оставляйте горящий очаг надолго без присмотра.
  • Не устанавливайте печь рядом с легковоспламеняемыми предметами и материалами.
  • Не располагайте никаких предметов на дистанции ближе чем 0,5 метра от печи.
  • Регулярно проверяйте дымоход на предмет прохудившихся мест.
  • В качестве топлива используйте только предварительно отфильтрованную отработку без малейшего присутствия воды.

Чистка и ремонт

Регулярной чистке в нашем случае будет подвергаться только нижний бак, так как там происходит осаждение несгоревших компонентов и копоти. Для очистки бака достаточно снять с него верхнюю часть и доступ открыт. Стенки лучше всего очищать жёстким металлическим предметом наподобие шпателя или же щёткой по металлу. После очистки стенки можно промыть небольшим количеством бензина и после этого высушить. Ставим всю конструкцию на своё место и можно снова пользоваться печью.

Печь на жидком топливе, в частности на отработанном моторном масле, в изготовлении не сложнее обычной дровяной буржуйки, а в чём-то даже и проще её. Любой человек владеющий навыками сварки и работавший с металлом, в состоянии её собрать у себя в гараже, можно сказать, на коленке. В холодное время года такая печка всегда будет палочкой выручалочкой в гараже или на даче.

Меня зовут Арсений. Я строитель с 20 летним стажем. Оцените статью: Поделитесь с друзьями!
