Как самостоятельно соорудить строительного козла из дерева
Вы часто на даче что-то строите или чините? Почти каждый человек что-то ремонтирует, находясь за городом на своем участке. В помощь всегда приходят строительные козлы, которые помогают распилить досочный материал или собрать верстак. Мы поделимся с вами как можно соорудить их самостоятельно. Для этого необходимо взять доски, которые были в употреблении. Деревянный козел – это отличное сооружение, нужное вам на даче, прослужит долго и не потребует большого пространства для хранения.
Строительные козлы используются при:
- различных работах строительного характера;
- их применяют, когда пилят деревья;
- служат в качестве дополнительного строительного стола.
Деревянные козлы представляют собой опору в виде горизонтальной площадки, на которую можно взбираться ногами повыше.
От вида приспособления, устройства имеют ограждения двух видов:
- передвижные;
- стационарные.
Есть такие виды строительных козлов:
- цельные – это обычные и надежные деревянные стойки, но их невозможно компактно сложить;
- складывающиеся – те, что подразумевают функцию сборки; они очень компактные и удобны при хранении; многофункциональные.
Главные плюсы складывающихся козлов:
- небольшой размер и высокий уровень мобильности;
- не требуют много места при хранении и универсальны;
- удобно переносить на новое место и перевозить в автомобиле;
- их можно регулировать по длине или ширине.
К основным минусам складной конструкции следует отнести:
- неустойчивость;
- сложная сборка.
Купить строительные козлы можно приобрести в любом строительном гипермаркете. Для основания в них используют алюминий и цена у них достаточно высокая. Гораздо дешевле сделать такую конструкцию самостоятельно. Лучше всего сделать козла из дерева, так как этот материал гораздо дешевле и с ним легче работать.
Первое, что необходимо сделать – это создать чертеж будущего оборудования.
Набросайте проект на листе, и все тщательно просчитайте в деталях. Это позволит понять, каким будет конструкция в реальности. Как говорится, семь раз отмерь и один отрежь.
Главное – это определить высоту будущего козла. Обычно отталкиваются от роста человека. Классическая конструкция включает высоту от 75 до 95 сантиметров. Ножки, которые служат основной опорой, имеют определенный угол при сборке.
Например, классический складывающийся козел для стройки включает:
- ножки для опоры – четыре штуки по 95 сантиметров;
- верхняя опора в виде перекладины – 90 сантиметров; одна штука;
- распорки – две для каждой из сторон.
Помните об основном крепежном материале: саморезы, болты с гайками. Это даст возможность создать максимально крепкое приспособление, если при сборке ножек использовать болты и гайки.
Размер доски должен составлять примерно 130 мм.
Не стоит брать для создания козла древесину материал с изъянами и дефектами.
Рассмотрим подробнее как своими руками собрать конструкцию поэтапно.
- С помощью специальной машинки или бумаги наждачной отшлифуйте дерево.
- Поставьте маркером разметки на материале. Для измерения используйте строительную рулетку.
- Распилите древесину на нужные части.
- Сделайте две ножки и с помощи дрели сразу просверлите в них отверстия.
- Сделайте 2 прута, чтобы подходили для ног. Это относится к соединительным элементам.
- Всуньте прут в уже готовое отверстие и соедините доски.
- Соедините прут с помощью шайбы и гаек для создания крепкой опоры двух ножек.
- Опустите опору на ровную поверхность и посмотрите, образуется ли наклонный угол градусов в шестьдесят пять.
- Затем выполните разметку угла, где нужно будет спилить в нижней части ножек. Важно чтобы они были устойчивы.
- Отрежьте согласно пометкам лишний материал.
- В верхнем месте отметьте, где нужно выпилить: шириной – примерно 30 мм, а глубиной – 60 мм.
- На время раскрутите ножки и распилите по меткам, которые вы нанесли в верхнем месте конструкции.
- Вновь соедините ножки, используя болтики и прут. Если все правильно соединено, то выпилы находятся в зеркальном отражении.
- В конечном варианте у вас получатся пары складных ножек. Сверху положите перемычку и закрепите саморезами.
- Тоже сделайте со второй частью перемычки, только установить ее необходимо ниже первой части.
- Сделайте аналогичные действия, только с другой стороны конструкции.
- Затем следует раскрыть козлы и установить ограничители, чтобы они не разъехались во время строительных работ.
- Сверху нужно установить перекладину в виде доски. Для того чтобы сложить козел, нужно всего лишь снять верхнюю доску и тогда оборудование легко сложится.
Складные козлы очень устойчивые и удобные в использовании. Если вы будете придерживаться правильной сборки этой конструкции, то вы создадите своими руками отличное опорное оборудование для различных видов работ.
Главное терпение и желание создать конструкцию своими руками, а для тех, кто не хочет возиться, в магазинах представлен широкий ассортимент моделей строительных конструкций разных форм и видов.
А вы используете деревянное оборудование при строительных работах?
Задать вопрос эксперту
Уютный дом актрисы Марии Голубкиной
8 июня 2020
Какие обои подойдут для кухни
9 июня 2020
как сделать столярные складные деревянные подмости (чертежи + фото)
Оглавление
- Чертежи
- Необходимый инструмент
- Сборка (фото инструкция)
Недавно у меня возникла острая необходимость в строительных подмостках для оштукатуривания стен, и я решил сделать деревянные строительные козлы.
Поделюсь своим опытом и фото по сборке из досок складной универсальной конструкции.
Чертежи
Первым делом я стал искать чертежи. Есть довольно много разных вариантов сборки, но мне понравились столярные козлы от участника «форумхаус» (вот эта статья https://www.forumhouse.ru/articles/house/6763).

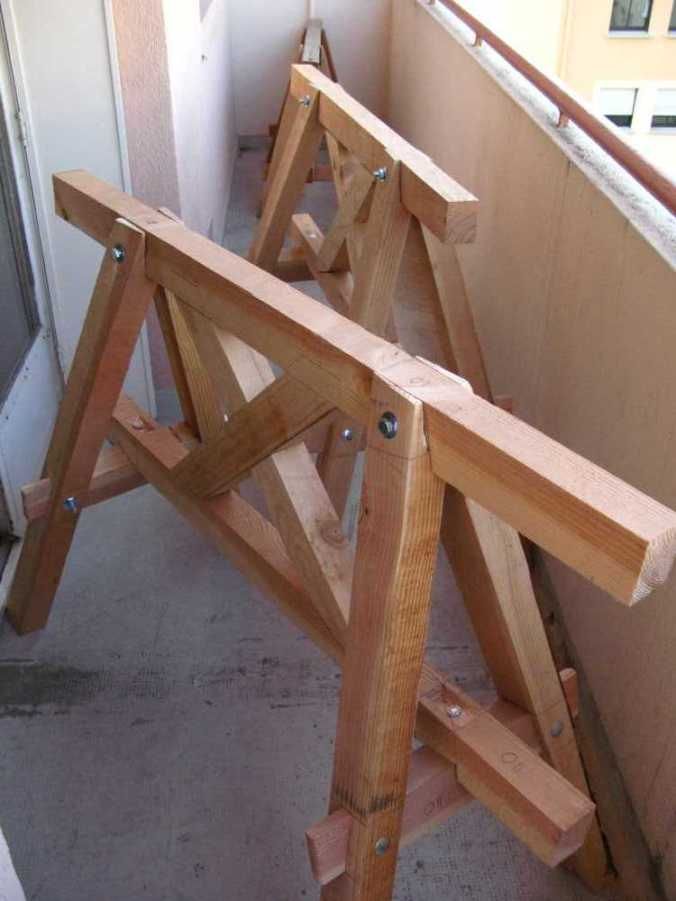

Складные козлы.
Размеры собранных заготовок. Высота 85 см, ширина 90 см.
Размеры используемых деталей.
Человек, который сделал эти козла на фото выше, имеет большой опыт в столярке и по чертежам собрал своими руками очень круто. Но на это у него ушло примерно 6 часов.
Мне же подмости нужны были срочно и вымерять углы с транспортиром я не стал, а прикидывал на глаз и отпиливал все не нужное по месту. В целом я придерживался конструкции.
Необходимый инструмент
Для работы мне пригодились:
Электролобзик
Шуруповерт
Рулетка, карандаш
Болты М10х100. Ключ на 17
На мебельные болты М10х100 я использовал гайку М10 с нейлоновой уплотняющей вставкой и по три шайбы.
Также понадобится лента для стяжки, чтобы козлы не разъезжались. Я использовал сварную цепочку.
Сборка (фото инструкция)
Первым делом я на досках 45 мм сделал разметку и отпилил четыре заготовки под ножки . На расстоянии 27 см от верха просверлил дырки под болты. Опять же это расстояние вымерил на глаз, скрестив на полу две заготовки, как будто ножки козлов стоят в рабочем положении.
Заготовка из дерева
Затем скрепил ножки. На каждый болт пошло три шайбы: две по краям и одна между заготовками.
Высота моего строительного козла — 105 см.
Для связующих перемычек в дело пошли доски от поддона.
Доски 6 шт.
Далее две пары ножек поставил под нужным углом и зафиксировал досками от поддона, которые потом отрезал по месту. Получились высокие козлы для штукатурных работ. Размеры видно на фото ниже.
Скреплял все на универсальные саморезы.
Следующий этап сборки — вырезать в козлах выемку под поперечную доску, которая будет нести на себе подмости.
Свою самодельную конструкцию я раскрыл в рабочем положении и настроил лазерный уровень.
Горизонтальную плоскость лазера поднял до того уровня, где встанет доска.
Сначала наметил центр, от него поворачивал лазер на 2,5 см вправо и влево, что бы наметить вырез под доску 50 мм. Пилил сразу по разметке лобзиком. Отрезать по месту получается всегда быстрее, чем заранее по чертежам делать заготовки.
Доска встала хорошо по уровню.
Чтобы ножки у козел не разъезжались, я скрепил нижние перекладины сварной цепочкой (можно каким-нибудь нейлоновым ремнем).
Складывается конструкция довольно легко.
Чтобы их изготовить, ушло примерно 3 часа, включая поход в магазин за крепежом.
Для работы на козлы положил 4 доски по 220 см. На следующей фото как раз процесс оштукатуривания котельной. На настил я брал с собой ведро с раствором на 20 л. Все крепко держится, испытания прошли успешно =)
Разборные малярные подмости.
Кстати, использовал эти козлы я и как верстак для столярных работ, и как опоры при размотке труб теплого пола.
В общем, многофункциональные и нужные в быту штуки, а главное разборные и быстрые в изготовлении.
Надеюсь, что мой фото-отчет был вам полезен, задавайте вопросы в комментах, если что не понятно.
Предыдущая
ИнструментСтроительные терки: виды и особенности
Следующая
ИнструментВиды шпателей для штукатурки и декоративной отделки
Складывание козлов своими руками | Своими руками
Многие дачники используют печное отопление: у кого-то в доме печь, у кого-то в хозблоке, у кого-то чугун отапливает теплицу весной и осенью, а у кого-то гордость всех дачников на участке — ванна!
А для топки печей нужно топливо. Для кого-то это не проблема: если денег много, привезут любые дрова, напиленные и наколотые — только плати. Но у большинства садоводов, особенно у пенсионеров, такой возможности нет, и поэтому сырые осиновые бревна возят на тачках и самодельных телегах из ближайшего леса.
Благо поваленных деревьев в Подмосковье полно, брать не лень.
У лесников руки не доходят до санитарной уборки леса, но у пенсионеров есть время помочь не только самому лесу, но и позаботиться о себе.
Дрова бесплатно, но это тяжелая работа.
ВСЕ НЕОБХОДИМОЕ ДЛЯ ЭТОЙ СТАТЬИ ЗДЕСЬ >>>
Чтобы хоть как-то облегчить, предлагаю легкий складной аппарат (козлы), с которым можно ходить в лес и рубить дрова на месте.
А на сайте моя «козочка» — незаменимый помощник. Нужно резать водопровод или резать углы для теплицы — пожалуйста! А если нужно уничтожить разросшийся сад? Нет проблем. Привезли на объект козу, установили, закрепили на ней объект обработки — проблема решена. Или сосед попросит дерево выкорчевать пилой, водопроводом — опять прибор поможет.
Прост в изготовлении: из сосновой (предпочтительно) доски толщиной не менее 30 мм вырезаются заготовки: 30х50х800 мм (4 шт.), 30х70х1000 мм (2 шт.) и 30х70х1100 мм {4 шт. .). Вырезанные заготовки обрезаются с двух сторон.
Чтобы защитить их от гниения, я пропитал их антисептиком. Впитав антисептик, можно красить в любой цвет, кому какой по вкусу.
Затем из этих заготовок изготавливаются две рамки — левая и правая (рис. 1). Фасонные и окрашенные заготовки в рамах крепятся с помощью 9Гвозди 0*100 мм. Закрепленные таким образом рамы сводят вместе: правая рама вставляется в левую (рис. 2).
Размечено и просверлено в сборе с обеих сторон отверстия Ф8 м под болты М 8×80 мм (2 шт.) с шайбами (поз. 1 рис. 2). Желательно использовать мебельные болты, чтобы избежать проворачивания). Центральные, вертикальные бруски (поз. II) сверлят под болт М 5×65 мм. (Вместо болта М5 можно использовать гвоздь 100 мм с изгибом 90°.)
Смотрите также: Баня своими руками – варианты строительства
Один хорошо, а два лучше
На таком приспособлении (рис. 3) я пилил бревна диаметром 200 мм и длиной 2,5 м. Можно и дольше, если сил хватит. Важно, чтобы бревно, поставленное на «козу», располагалось на ней без перекосов, не вызывая опрокидывания.
Затем с помощью электропилы или поперечной руки начинаем распиливать бревно по частям по одной: то одну, то другую, не перемещая бревно вдоль приспособления.
«Козел» хранится в сложенном виде под навесом, а на зиму его можно убрать в сарай.
Складывание козлов своими руками: чертежи
В случае расширения фронта работ (при выполнении их с помощниками) целесообразно изготовить «козла» сразу в двух экземплярах. А если вы хотите посидеть с гостями на свежем воздухе где-нибудь в уголке сада, в тени деревьев, две «козочки», накрытые столешницами, прекрасно послужат вам в качестве легкого переносного обеденного стола.
Сделать столешницу можно из обрезной доски толщиной 40 мм. Ширина может быть любой. Длину столешницы определите сами, исходя из предполагаемого количества человек и удобства их размещения за столом. Ширина столешницы должна быть не менее 850 мм.
Обработайте доски (заготовку) рубанком, сложите их между собой и закрепите двумя строганными брусками 30х70х720 мм.
Поперечины столешницы можно сделать деревянными нагелями 06-8 мм с применением универсального клея ПВА или саморезов. Я предпочитаю нагели из цельного дерева.
Собранная таким образом столешница торцы досок окончательно выравниваются, а затем закругляются углы. Верхнюю поверхность окончательно выравнивают рубанком, затем шлифуют шлифовальным кругом, закрепленным в электродрели, или шлифовальной машинкой.
Поверхность должна быть гладкой, без шероховатостей.
По окончании отделки поверхность столешницы следует пропитать антисептиком или сразу окрасить.
Для предотвращения бокового смещения столешницы, установленной на козлах, на нижней плоскости ее закрепляют гвоздями (при помощи универсального клея ПВА или саморезов) деревянных брусков размером 30х30х200 мм (рис. 4).
Чтобы придать дачному обеденному столу естественный и в то же время оригинальный вид, его можно дополнить переносными сидениями из обрезков осиновых бревен.
Куски 0250-300 мм очистить от коры, грязи и длинных сучков.
Короткие можно оставить округляя. Количество и высоту бревен следует определять, исходя из предполагаемого состава гостей: для детей бревна должны быть выше.
Для удобства выполнить канавку в верхней части канавки для рук (рис. 4). Поверхности верхних торцов выравнивают и шлифуют. Затем дважды пропитывают антисептиком, а после его впитывания окрашивают.
От дождя переносной стол можно накрыть обычной пленкой, убрав бревна под столешницу, а на зиму разобрать и отнести в сарай.
Автор: В.П. Акимов Москва
