Электропроводка в деревянном доме: видео и фото, прокладка и замена, устройство и типы

Главная » Электричество » Электропроводка в деревянном доме: видео и фото, прокладка и замена, устройство и типы — открытая и скрытая проводка в деревянном доме

Не смотря на распространенное мнение, что электропроводка – это то, что любой домашний мастер может запросто сделать своими руками, ее относят к одной из наиболее сложных и небезопасных инженерных систем жилого здания. Особого внимания требуют сети в строениях из сгораемых материалов, таких как срубы, каркасные и каркасно-щитовые конструкции. Именно к ним предъявляются наиболее высокие требования пожарной безопасности, не соблюдение которых может угрожать возгоранием. Монтаж проводки в деревянном доме должен быть сделан с соблюдением всех норм и допусков и существенно отличается от коммуникаций многоквартирного или каменного здания.

Содержание

  1. Типовая схема электропроводки в деревянном доме: бревенчатом, каркасном, из бруса
  2. Наружная и внутренняя, скрытая и открытая проводка в деревянном доме: отличия в устройстве
  3. Монтаж электропроводки в деревянном доме своими руками: обучающее видео

Типовая схема электропроводки в деревянном доме: бревенчатом, каркасном, из бруса

Прокладка электропроводки в деревянном доме начинается с ввода в дом, и подключения ее к общей электросети. Обычно ее делают от воздушной линии кабелем сечением 16 кв. миллиметров. Сегодня для этого чаще всего используют СИП4, это изолированный провод, устойчивый к действию ультрафиолета и такая наружная проводка в деревянном доме при правильном монтаже прослужит не менее 25 лет. Соединения с воздушной линией и непосредственно кабелем ввода необходимо делать специальными герметичными сжимами, которые не только обеспечат хороший контакт, но защитят от проникновения влаги под изоляцию.

По действующим нормам не допускается проводка с алюминиевыми жилами, поэтому перед вводом необходимо перейти на медный провод. Обычно СИП4 подключают к ВВГнг, при этом высота от земли до точки подключения должна быть не менее 2,75м.

Через деревянную стену (как и перекрытия) провод должен проходить через специальные металлические втулки из толстостенной трубы. Толщина металла должна быть для кабелей от 6 до 10 квадратов – 3.2 мм, для 4 – 2, 8 мм. От наружной стены до щитка проводку тоже защищают металлической тубой. Если это невозможно, то необходимо включить в цепь (до прохождения по деревянным конструкциям) устройство автоматического отключения. Обычно это пылевлагозащищенный АЗ с номиналом на ступень выше, чем тот, который предполагается использовать внутри дома для всей проводки.

В распределительном щитке обычно устанавливается двухполюсной автомат защиты, счетчик и несколько однополюсных автоматов ( или УЗО) в зависимости от количества групп потребителей в сети. Так же там располагается нулевая и, при наличии контура заземления, заземляющая шины. Для небольшого одноэтажного дома проводку внутри помещения делят на три группы: кухня, спальни, гостевая, либо – кухня, освещение, розетки (всех комнат, кроме кухни).

Внутренняя проводка в деревянном доме схема всегда индивидуальна и зависит от количества, мощности и расположения предполагаемых потребителей.

Наружная и внутренняя, скрытая и открытая проводка в деревянном доме: отличия в устройстве

В панельных домах и других зданиях из негорючих материалов линии электропровода обычно укладываются в штробы или специальные каналы, которые потом закрываются штукатуркой и отделочным материалом. С деревянными стенами все гораздо сложнее. Как уже упоминалось в дереве кабель можно прокладывать, только в металлических трубах. Кто-то может возразить, что во многих эксплуатируемых сегодня зданиях это правило не соблюдается. Но по статистике львиная доля пожаров в строениях из дерева происходит по причине неисправности в электросети.

Самый простой в реализации и дешевый способ решения данной задачи — открытая электропроводка в деревянном доме. Она может укладываться незащищенным кабелем или в специальных полимерных трубках или пеналах. В первом случае провод крепят к стене обычно электротехническими скобами. При прокладке одиночных кабелей менее 6 квадратов допускается крепления непосредственно к дереву, в остальных случаях необходимы подкладки из негорючих материалов выступающие на 10 мм с обеих сторон или соблюдение воздушного зазора 10 мм. Последний вариант напоминает способ, используемый несколько десятилетий назад. Кстати, именно такая ретро проводка в деревянном доме и сегодня будет отвечать всем нормам безопасности, но, к сожалению, достать, необходимые для этого материалы сегодня практически невозможно, да и красотой она не отличается.

Также достаточно распространена эл проводка в деревянном доме в специальных гибких полимерных трубках (в гофре). Она очень проста в монтаже и не вызывает сложностей, но при этом портит весь интерьер непривлекательными трубами грязно-серого цвета по всему дому. Более аккуратно выглядят пластиковые короба. Они могут быть белыми или цветными, некоторые производители предлагают расцветку «под дерево».

Скрытая электропроводка в деревянном доме нередко вызывает затруднения даже у опытных специалистов. По нормам ее допускается проводить в металлических трубах, или по штукатурному намету с покрытием не менее 10 мм.

Монтаж электропроводки в деревянном доме своими руками: обучающее видео

Электрическая проводка в деревянном доме предпочтительна наружная. Оптимальный способ на сегодняшний день – укладка кабелей в специальные пластиковые каналы, которые не только гарантируют пожаробезопасность, но и упрощают ремонт, и реконструкцию схемы в случае необходимости. Все подрозетники и распределительные коробки используются для наружного типа монтажа и также должны быть изготовлены из материалов не поддерживающего горения.

[su_youtube url=»http://www.youtube.com/watch?feature=player_detailpage&v=BRkKzz_kBog»]http://www.youtube.com/watch?v=xu0q_A5y61I[/su_youtube]

Чаще всего встречается скрытая электропроводка в каркасном доме. Так как пустоты несущей конструкции позволяют без особого труда проложить трубопровод под кабель еще на моменте монтажа каркаса. Также в деревянных зданиях может использоваться скрытая проводка, когда линии освещения уложены над перекрытиями (где можно разместить металлическую трубу), а «розеточная» линия проходит под полом или кабельканале плинтуса. В этом случае выключатели используют на батарейках, а розетки представляют собою своего рода переноски.

Скрытая электропроводка в деревянном доме: видео, фото, правила монтажа

Подключение к сети и ввод в эксплуатацию

После соединения проводки, щита и розеток в единую сеть ее надо проверить. Для каждой линии необходимо провести тест на соответствие сопротивления изоляции нормам. Даже нормальный с виду кабель может иметь незаметные глазу повреждения изоляционной оплетки.

Без тестирования на сопротивление выявить проблемные места в электросети дома невозможно. Эту работу стоит перепоручить профессиональному электрику. Выполнять ее самому стоит только при наличии соответствующих электротехнических познаний и оборудования.

Специалисту следует доверить также расчеты сечения жил и УЗО, а после пригласить профессионала и для общей проверки собранной электрической сети перед ее вводом в эксплуатацию. Рисковать и экспериментировать с электричеством не стоит.

Ввод электричества в дом

Саму проводку в деревянном доме можно уложить самостоятельно. Однако подготовку правильного электропроекта и окончательную проверку стоит возложить на толкового электрика.

Подключение к общей поселковой сети производится электромонтажниками сбытовой организации. Они еще раз проверят, все ли соответствует нормативам и техусловиям, а только потом подключат коттедж к электроснабжению. И вот здесь есть один момент – если они выявят, что внутридомовая электросеть собрана с нарушениями правил, то просто откажут в подключении. К их приходу все должно быть готово изначально.

Варианты подключения СИП к внутридомовой сети

Спорность

ПУЭ очень консервативный документ. Реальность такова, что безусловное соблюдение правил при строительстве деревянных домов встречается редко. Обоснованность нарушений подкрепляется и западными технологиями строительства. В США считается нормальным прокладка электропроводки внутри СИП-панелей, в массиве пенопласта. Труб и гофры не предусматривается. Скандинавы сверлят кабельные тоннели в бревне. В данном случае существует различный подход к пожарной безопасности.

Российский, а вернее еще советский вариант – должны использоваться негорючие материалы. Зарубежный, и более современный стандарт – должна работать автоматика.

Главные моменты проектирования

Чтобы правильно провести электричество в частном деревянном и любом другом доме, сначала нужно начертить его общий план. На нем указывается точное расположение всех узлов: розеток, выключателей и пр. Продумайте сразу, где будет установлена стиральная машина, бойлер и другое оборудование.

Схема должна отображать также и значения максимальной мощности электроприборов. Осветительные приборы подключаются к отдельной группе (для большого дома – группам) электропитания. Не забывайте, что и двор в частном доме нужно освещать. Если речь идет о даче, где семья будет проживать пару месяцев в году, освещение дворовой территории лучше подключить на отдельный выключатель-автомат.

Такие мощные приборы, как электрические котлы и водонагреватели, тоже нужно подключать к отдельному кабелю. Потребляемая мощность для каждого узла рассчитывается по максимуму. Эти показатели суммируются, и получается общая мощность нагрузки, значение которой необходимо учесть во время выбора соответствующего автоматического вводного выключателя.

Вспомогательные рекомендации — на что ещё обратить внимание?

По сути, это – рекомендации и к исполнению они не обязательны. Но, с другой стороны, вам стоит их по меньшей мере прочесть – они могут значительно облегчить вам ремонт.

  • Комбинируйте. Никто не мешает использовать сразу несколько методов проводки кабелей.

Посоветуйтесь с архитектором и дизайнером вашего будущего жилища, они наверняка пояснят вам, где лучше делать проводку открытой, где её нужно будет максимально скрыть, а где вполне сойдет кабель-канал. Только не забудьте потом внести все поправки в план, а то будущий ремонт скрытой электропроводки превратится в грустную проверку памяти и интуиции.

Озаботьтесь установкой автоматических выключателей и устройств защитного отключения (УЗО).

Помимо огромного улучшения стабильности работы вашей электросети, они также могут спасти ваш дом от короткого замыкания и пожара. Конечно, правильно проложенная проводка сама по себе пожаростойка, но стоит иметь дополнительную страховку, особенно в том случае, если дом построен из очень сухой древесины.К тому же, цена на подобные устройства вполне демократична, а их выбор на рынке крайне широк. Мы предпочитаем использовать электро-механические устройства из-за их большей надежности, но если вам интересен расширенный функционал электронных – можете приобрести их.

Используйте специальные электрощиты и подрозетники для скрытой проводки даже несмотря на то, что их варианты для проводки открытой вам тоже вполне подойдут.

Дело в том, что эти специальные модели намного компактнее, что сделает интерьер вашего дома более утонченным. Поверьте, экономия в пару процентов от стоимости того просто не стоит.

Маркируйте концы кабелей.

Если у вас большой дом, то к концу монтажа у распределительного щита вас будет ждать небольшое змеиное гнездо из них, но если вы еще на этапе укладки сделаете четкую и понятную маркировку, то сумеете разобраться в нём за пару минут. Если не сделаете – вас ждёт весьма увлекательный процесс прозвона каждого кабеля, или же попытка соединить систему «на авось». Оба этих решения довольно долгие и утомительные, а второй еще и крайне опасен, так что обильная, четкая и понятная маркировка при прокладке проводки в большом доме – обязательна.

Стоит ли делать скрытую проводку? Определенно «да», при грамотной её прокладке, плюсов намного больше, чем минусов. Но следует соблюдать вышеописанные правила и рекомендации, а также, что самое главное, планировать всё наперед. Желательно – на пару десятилетий вперед, ведь именно столько служат современные силовые кабели.

Кабеля, розетки и другая аппаратура

Правильно выбрать тип и сечение кабеля и спроектировать подведение электричества для частного дома помогут схемы ниже. Сечение кабеля всегда побирается в соответствии с потребляемой мощностью (таблица).

Учитывайте, что кабель из алюминия менее надежен, так как может ломаться на перегибах. Для розеток нужен трехжильный кабель. Не забывайте и о заземлении, которое обязательно по ПУЭ!

Таблица выбора сечения провода.

Чтобы сделать монтаж розеток в деревянном доме безопасно, для них потребуются металлические гильзы и заглушки. В кирпичных домах часто используются пластмассовые, но в частном деревянном доме предпочтение следует отдавать именно металлу. Для монтажа проводки применяется 2 способа (видео 1 и 2):

Видео №1.

Видео №2.

1. Скрытый. Подойдет для деревянных зданий из бруса, особенно, если стены предполагается обшивать. Но и в срубах иногда выполняют монтаж скрытым способом. Однако, в данном случае он потребует много энергозатрат, сверления специальных каналов и пр.

2. Открытый. Чаще применяется в деревянных домах из бревна или уже полностью готовых домах из бруса, когда нет смысла срывать полы или сверлить стены. Сам провод при этом можно оставить открытым или уложить в металлический рукав, ПВХ трубу или короб.

Внимание! По нормам противопожарной безопасности и ПУЭ монтаж кабеля в металлическом или пластиковой рукаве недопустим!

Однако, как показывает практика, эти нормы сплошь и рядом нарушаются. Хозяева частых домов хотят сделать провода максимально незаметными в интерьере комнат, поэтому прячут их либо в пластиковые короба под цвет дерева, либо в металлические трубы и зашивают их в стены. В этом случае можно порекомендовать 2 вещи: тщательно обработать деревянные стены антипиренами и использовать специальный самозатухающий пластик.

Подготовительные процедуры

После подачи заявления в РЭС по месту жительства и получения договора с ТУ, можно проектировать электроснабжение. Делают это в следующем порядке:

  • рассчитывают суммарную мощность потребителей, прибавляя запас в 30%;
  • чертят схему вводного кабеля, электрощита, а также проводки, розеток, осветительных приборов и т.п.;
  • подбирают сечение провода в зависимости от потребителей;
  • определяют оптимальное место положения распределительных коробок для розеток и приборов освещения;
  • обозначают оптимальный путь прокладки кабеля.

В ходе проектирования следует указать, на каком расстоянии от окна, дверного проема, пола и потолка проходит провод.

Составляя проект, необходимо придерживаться ПУЭ. В этом документе указывается, что проводка должна монтироваться вертикально либо горизонтально. Оптимальным углом поворота является 90°. Розетки и выключатели следует располагать на участках со свободным доступом. Чаще всего выключатели устанавливают на высоте 80-150 см от пола, а розетки – 50-80 см. Количество розеток может быть от 1 до 6 шт., что определяется размерами комнаты и количеством потребителей.

Во время проектирования проводки нужно учесть, что провод от проемов должен располагаться не ближе 10 см. Если на пути проводки может возникнуть контакт с металлическими элементами, делают отвод кабеля на 30 см в удобном направлении.

Выбор кабеля и устройств

Для прокладывания электричества в частном доме чаще всего используют кабели следующих типов:

  • NYM;
  • ВВГнг.

Первый вариант отвечает евростандартам и применяется для электропроводок с номинальным напряжением до 660 В. Второй провод представляет собой голый силовой кабель с двумя слоями виниловой оплетки, рассчитанный на работу в сетях с напряжением до 1 кВ.

Одной из основных характеристик кабеля является сечение, обозначаемое в мм². Маркировка состоит из двух цифр. Первая обозначает количество проводков внутри изоляции, а вторая — указывает сечение провода. Проще всего определить нужное сечение, обратившись к таблице:

Стоит учесть, что для скрытой проводки сечение кабеля должно быть на 30% больше, чем для открытой.

Для монтажа проводки в деревянных домах рекомендуется использовать только медные провода, что снижает вероятность перегрева сети.

В соответствии с ПУЭ на каждом участке электрической сети должно устанавливаться УЗО и электрические автоматы, которые должны быть рассчитаны на соответствующую нагрузку. Ток можно рассчитать, воспользовавшись формулой I=P/U•cos, где I- сила тока, P – мощность нагрузки, которая подключена к конкретному участку сети, U – напряжение электрической сети, cos – постоянный коэффициент, который принимают равным 1.

Например, если требуется определить силу тока в сети с общей мощностью потребителей в 3 кВт, получим следующие результаты:

I=3000/220=13,64 А.

Если учесть запас, то для этого участка сети понадобится автомат и УЗО на ток 16 А.

Чтобы определить, какой тип автоматического выключателя требуется, нужно подсчитать минимальную силу тока при КЗ, используя формулу: Iкз = 3260хS/L, где S – сечение кабеля в мм², L – длина провода в м. В большинстве случаев в частных домах используют автоматы типа «С». Что касается розеток, то их подбирают с учетом мощности потребителей. В основном розетки рассчитаны на ток 16 А. Для подключения нескольких единиц техники лучше задействовать группу розеток, чем потом пользоваться «тройником».

Проводка в трубах

То же нечасто используемый вариант. Но он стал с недавних пор популярным, особенно когда совмещаются два стилевых направления в оформлении комнат деревянного дома. Так вот одним из стилей должен быть или хайтек, или урбанизм.

Сложностей с проводкой в металлических или пластиковых трубах не возникает. Но есть в этом процессе и свои нюансы.

  • Во-первых, трубы необходимо прикрепить к деревянной поверхности. Для этого обычно используются хомуты.
  • Во-вторых, протяжка провода производится по участкам. Сначала протягивается кабель на первом участке, устанавливается муфта, затем производится протяжка на втором и так далее. Для того чтобы обеспечить удобство в проведении этой работы, сначала протягивают сталистую проволоку, к ней привязывают кабель и затем, протягивая до конца проволоку, вытягивают и сам кабель.

Хомуты для крепления труб к стене

Установка в гофротрубах

В принципе, схема проведения этого вида монтажа чем-то похожа на предыдущую. Но есть здесь и своя особенность. В первую очередь электрический кабель протягивают сквозь гофру, которую затем и крепят по контуру проводки. Если есть необходимость разрезать кабель по участкам, то он режется вместе с гофрированной трубой.

Удобство монтажа электрического провода в гофрах заключается в том, что сама труба очень гибкая. Нет необходимости разрезать ее и устанавливать между участками соединительные элементы в виде отводов или уголков. Правда, внешний вид такой проводки оставляет желать лучшего.

Разводка электрики

Разводку электрики в деревянном доме можно осуществить двумя способами — открытым и скрытым.

Разводка электрики в деревянном доме открытым способом

При выполнении монтажных работ в деревянных домах, открытый способ разводки является наиболее популярным. При данном способе разводки, кабель прокладывается по стенам и потолкам в коробах (кабель-каналах), жестких и гофрированных ПВХ трубах, либо декоративным незащищенным кабелем на роликах (ретро стиль).

В связи с высокой опасностью пожара в деревянных домах, используемый электрический кабель должен быть с маркировкой НГ (не горючий).

Открытая разводка электрики в деревянном доме обладает следующими преимуществами — стоимость, простота в обслуживании и ремонте, легкая замена. К ее недостаткам можно отнести — недостаточная эстетика. Основным недостатком проводки на роликах (ретро стиль) является легкая возможность случайных повреждений.

Наиболее популярный способ разводки электрики в деревянных домах — разводка с использованием коробов. На сегодняшний день существует огромный ассортимент декоративных кабель-каналов различных расцветок, в том числе и дизайнерских. Современные короба можно легко вписать практически в любой интерьер. Например, существуют кабель-каналы, выполненные в виде плинтуса, задекорированные под дерево.

Также, необходимо принимать во внимание, что заполняемость короба электрическим кабелем не должна превышать 60%. Это необходимо для предупреждения перегрева кабеля в коробе

Перегрев, в свою очередь, может привести к нарушению изоляции и дальнейшим печальным последствиям.

Разводка электрики в деревянном доме скрытым способом

По своей сути представляет собой открытою разводку, при которой кабель укладывается в трубах ПВХ или металлических трубах. Данные трубы с кабелем, в свою очередь, прокладываются в межэтажных перекрытиях, за фальш-стенами или подшивными потолками.

Есть еще один способ скрытой разводки, который используется крайне редко — прокладка кабеля в ПВХ трубе по стене, с дальнейшим скрытием ее под слоем штукатурки.

Основное преимущество данного способа разводки — эстетика, которая заключается в том, что проводов не видно. Ее недостатки, по сравнению с открытой разводкой — более высокая стоимость, в том числе ремонта и замены, сложность обслуживания.

Проход кабеля через стену

Проводку кабеля через стены необходимо осуществлять посредствам гильз. Гильзы необходимо подбирать таким образом, чтобы их диаметр был значительно больше диаметра электрического кабеля. Гильзы должны быть изготовлены из металла или других несгораемых материалов достаточной прочности. Прочность необходима для того, чтобы при возможной усадке дома не произошло повреждение электрического кабеля.

Соединение кабелей

При организации электроснабжения хозяину дома необходимо обратить предметное внимание на соединение кабелей.

От распределительных коробок до оконечных устройств (розетки и выключатели) кабель должен идти целиковым куском. Если кабель все же не цельный, то его соединение обязательно должно происходить через еще одну распределительную коробку.

Места соединения
кабеля должны быть доступно для ревизий.

Важно!!!

Чем больше кабельных соединений, тем ниже нагрузочная способность системы.

В распределительных коробках соединение кабелей должно осуществляться при помощи винтовых, болтовых, пружинных зажимов, а также при помощи сварки или пайки.

Важно!!!

Применение «скруток» — не рекомендуется!

Подготовка проекта электроснабжения

Первый этап электрификации объекта — подготовка проекта. В частном доме составление схемы электропроводки можно сделать своими силами. Для этого нужен план дома с размещением мебели, оборудования, электроприборов, обозначением розеток и выключателей. Отмечается место установки распределительного щитка и прохождения кабельных линий.

Указывается расположение распределительных коробок, просчитывается максимальная мощность потребления энергии всеми приборами, общее количество автоматов и номинальная нагрузка на вводной автомат.

Выбор кабеля

После составления электрической схемы нужно определиться, каким проводом делать проводку в деревянном доме: алюминиевым или медным. Первый — дешевле, второй — надежней. Остановившись на алюминии, нужно помнить, что его сечение должно быть больше, чем медного, и он ломкий при перегибах. Более подходящим материалом является медь, провода из которой выдерживают температуры от -50 до +50 °С.

Определившись, какой кабель лучше для проводки в доме, можно перейти к выбору его марки. Для деревянных конструкций больше подойдет медный негорючий провод ВВГ с цельными жилами и пониженным дымовыделением. Он обладает высокими антикоррозийными свойствами и не деформируется при перепадах температуры.

Планируя, как провести проводку в доме, нужно помнить о требованиях ПУЭ по окраске изоляции: жилы кабеля должны быть разного цвета. Это упростит процесс монтажа, обслуживания и ремонта.

Выбор устройств и автоматики для распределительного щитка

Цель подбора устройств автоматической защиты — безопасность сети и оборудования при аварийных ситуациях. Каждое устройство имеет свое назначение. Все устройства располагают в распределительном щитке.

Автоматические выключатели защищают от перегрузки напряжения и короткого замыкания.

Устройства защитного отключения (УЗО) — от возникновения пожара и поражения током.

Реле напряжения — от перепадов нагрузки, влияющих на работу приборов.

Дифференциальные автоматы сочетают функции автоматического выключателя и УЗО и экономят место при установке в щитке.

Комплексное использование этих устройств гарантирует надежную работу приборов и безопасность находящихся в помещении людей.

Монтаж электропроводки в деревянном доме своими руками: внутренние работы

Монтаж эл проводки в деревянном доме может иметь некоторые различия в технологии укладки кабеля, а также в расходных материалах независимо от выбранного типа. Скрытую проводку прокладывают обычно при более эстетичной отделке стен, размещая их в специальных коробах из металла или негорючего пластика непосредственно между основанием стены и обшивкой (могут монтироваться в утеплитель). Такой вариант идеально подходит при капитальном ремонте деревянного дома или сразу после его постройки.

Скрытая электропроводка в деревянном доме укладывается в огнеупорные короба. Если они монтируются на дерево или легкоплавкие изоляционные материалы, то перед этим места укладки должны быть тщательно обработаны огнезащитой.

В качестве кабель-каналов особенно предпочтительны медные трубы или алюминиевые, так как они дешевле. Их предпочитают, так как они легко гнутся на «холодную» и не передают тепло при нагреве кабеля. Стальные же часто выбирают из-за более низкой стоимости, но при значительных поворотных радиусах их приходится нагревать газовыми горелками или паяльными лампами.

Скрытая проводка в деревянном доме: разработка проекта и определение трассы

Начиная работы, важно составлять подробный монтажный проект разводки проводов, согласно которой выполняется нанесение трассы линий проводов и установка точек расположения разветвительных и соединительных коробок, выключателей и розеток, а также элементов электросети. Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки

Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках

Что касается самой трассы, то желательно, чтобы она имела как можно меньше загибов и наклонных линий (в идеале, все линии должны быть параллельны между собой и относительно стен/пола комнаты), но если это невозможно, то следует предусмотреть соединительные коробки для нескольких линий проводки. Они, как правило, размещаются в максимально доступных местах для обслуживания, а не в перекрытиях или перестенках.

После распланировки монтажной трассы можно подготавливать стены, а именно сверлить отверстия для коробов и металлических патрубков или штробить, в зависимости от выбранного типа установки.

Электрика в деревянном доме своими руками: как правильно выбрать короба и трубки

Размер трубок зависит от диаметра выбранного кабеля, а также от количества линий проводки (в одну трубку не рекомендуется укладка более двух линий). Необходимо чтобы электропровода протягивались в них легко, не занимая при этом более 40% их внутренней площади. Толщина металла также имеет значение, чтобы предотвратить их прогорание при коротком замыкании.

К примеру:

  • при выборе проводов из меди (сечением ≤ 2,5 кв.мм) и из алюминия (≤ 4 кв.мм) толщина не нормирована;
  • для кабелей с диаметром ≤ 6 кв.мм – толщина должна быть не менее 2,5 миллиметров;
  • минимум 2,8 мм допускается для труб из алюминия и меди с сечением ≤ 10 и 4 кв. мм соответственно;
  • 3,2 миллиметра – для проводов диаметром ≤ 25 и 10 кв.мм.

Основные правила при выполнении работ

Подготовив поверхности, можно приступать к прокладке коробов и размещению подрозетников и выключателей. Для этого в поверхностях просверливаются гнезда нужного размера и заводятся трубы, к которым и будут крепиться монтажные коробки.

В том случае, когда используется медный кабель, после заведения важно развальцевать концы и припаять к самой коробке, а края стальных можно прикрепить сваркой. Распаечные коробки устанавливаются таким же способом, главное, чтобы все соединения имели надежную антикоррозийную защиту, а все элементы общей конструкции заземлены без разрывов в цепи

Для электропроводки обычно используются трехжильные или пятижильные провода, оснащенные заземляющими проводниками. На концах труб устанавливают особые втулки, защищающие изоляцию от возможных повреждений.

Далее можно приступить к присоединению жил кабеля к электрооборудованию. При подсоединении электророзеток и выключателей нельзя допустить повреждения изоляции элементами крепежа.

Замена кабеля

Наиболее безопасной в противопожарном отношении является открытый монтаж электропроводов, но он не так эстетичен, как уложенная в короб из ПВХ проводка. Чтобы сделать такой способ более эстетически совершенным, можно использовать так называемую ретро проводку. В этом случае облегчается не только сам монтаж, но и замена кабеля.

Если провод уложен в трубу или короб, его замена в случае необходимости производится следующим образом: конец нового провода привязывается к окончанию старого, и последний буквально вытягивается вручную из трубы (короба). Кстати, о такой вещи, как ремонт или замена проводов, нужно помнить всегда. Делайте коммуникации максимально доступными на случай любых ремонтных работ.

Прокладка внутренней сети ↑

Внутренняя проводка в деревянном коттедже считается залогом безопасности жильцов. Неквалифицированный электромонтаж очень часто становится причиной пожаров. Существует два метода монтажа проводки внутри деревянной постройки – открытый и скрытый. По этим названиям понятен внешний вид данных проводок.

Из двух способов безопаснее открытая электропроводка в деревянном доме. Кроме того, выполнение подобных электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности постройки, крепятся к потолкам, стенам и прочим элементам конструкции. Спрятать кабель можно различными методами: оформив ретро-кабелем или поместив в ПВХ-короб.

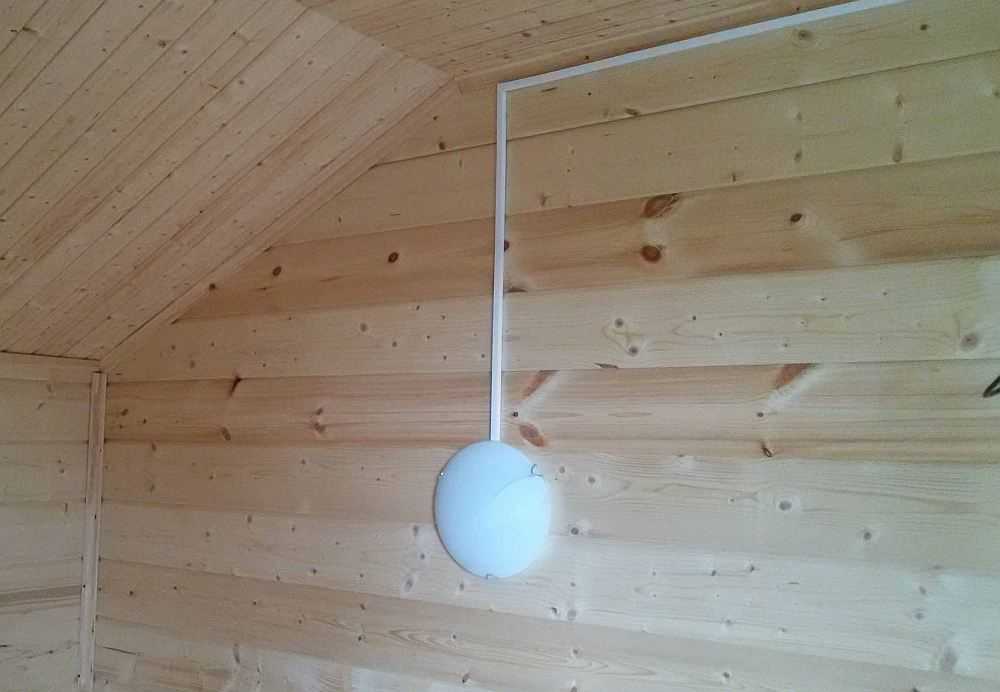

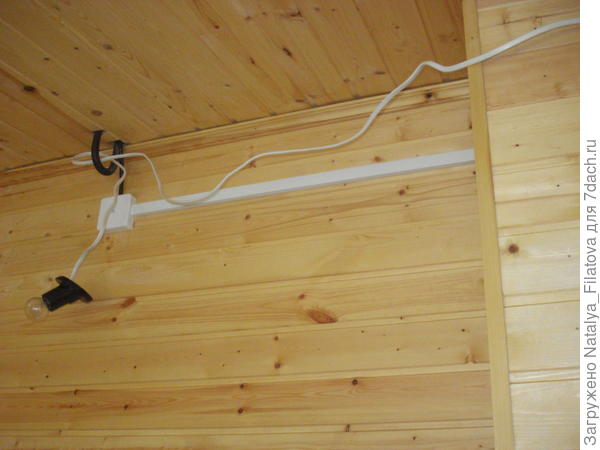

Открытая проводка в деревянном доме: кабель располагают в самозатухающих каналах

Электропроводка закладывается в самозатухающие каналы. Современный ассортимент подобной продукции позволяет выбрать нужную расцветку короба, что имитирует дерево, под любой дизайн. Такие короба обычно применяются в домах из обшитого вагонкой и оцилиндрованного бревна, где стены имеют ровную поверхность.

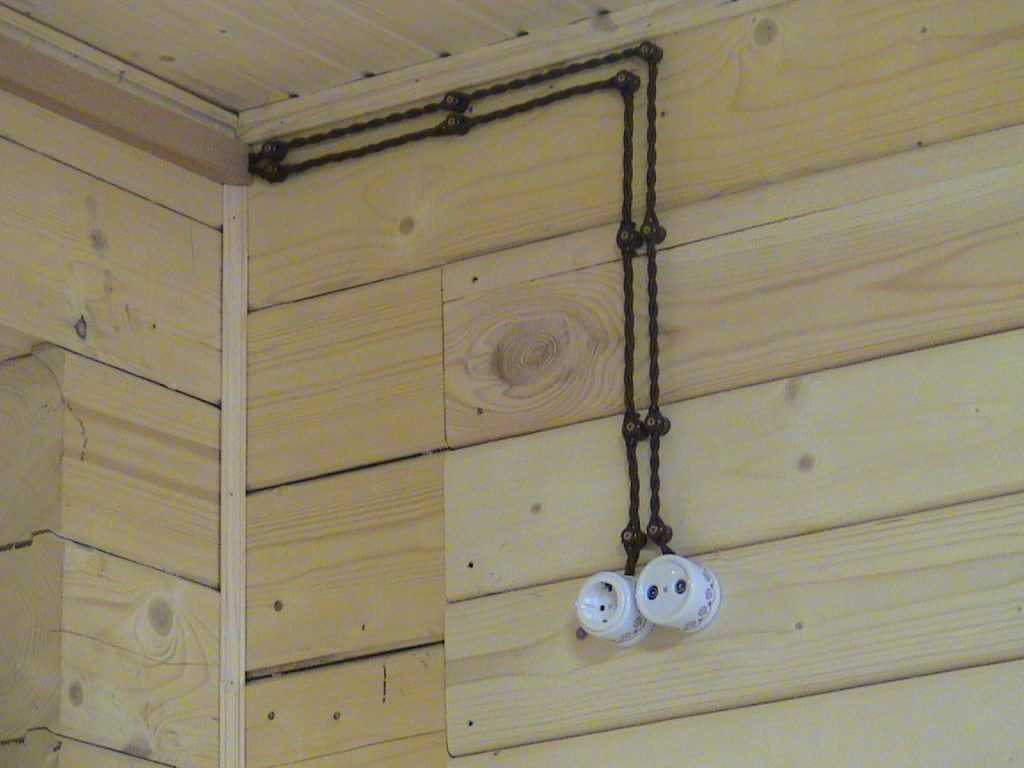

Проводка в коттедже при помощи кабеля в оплетке «ретро» является еще одним приемом наружного прокладывания материала. Кабель выглядит как витый шнур и закрепляется на керамических изоляторах. Подобную методику монтажа считают безопасной, потому что кабель имеет наружную изоляцию из натурального шелка и две из ПВХ-пластика. Основное преимущество — зазор между поверхностью и кабелем. Помимо этого, данный тип провода способен украсить любой бревенчатый дом.

Скрытый монтаж электропроводки отличается достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими необходимыми затратами времени на работу. Однако львиная доля заказчиков предпочитает эту методику, ссылаясь на эстетическую привлекательность. Хозяева деревянных коттеджей не хотят интерьер и дорогой вид отделки своего жилья портить электрощитками и проводами.

Скрытая электропроводка в деревянном доме обычно закладывается на этапе сборки дома. Кабель для соблюдения всех норм безопасности должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателем и розеткам совершаются в специальных отверстиях.

Скрытая проводка в деревянном доме — очень сложный дорогостоящий процесс, оправданный только эстетикой

При монтаже электросетей в домах из дерева рекомендуется соблюдать определенные требования и пользоваться специальными материалами, чтобы обеспечить максимальную безопасность и защиту от возгораний. В перекрытиях деревянной постройки кабель располагают в трубах, изготовленных из негорючего пластика, и следят, чтобы на трубу и кабель не оказывалось механического воздействия.

Скрытая электропроводка может располагаться в заземленных металлорукавах и металлических трубах. Бревенчатые дома подвергаются «усадке», поэтому рекомендуется это учитывать, не допуская, чтобы бревна воздействовали на проводку в металлорукавах. Проход провода через стену насквозь выполняют через специальные металлические гильзы. В обоих способах монтажа электропроводки есть преимущества и недостатки, поэтому не редко практикуется комбинированная методика проводки.

Делаем монтаж электропроводки в деревянном частном доме своими руками? Пошаговая инструкция как развести, схема- Обзор +Видео

В случае, когда электропроводку монтировать в вашем доме будет специалист, данная информация для Вас не станет бесполезной.

Подобные знания вам понадобятся  для того, чтобы контролировать правильно и качественно ли осуществляется монтаж, а также помогут понять, что необходимо для проведения  таких работ: материалы, инструменты и оборудование.

[contents]

Помимо всего прочего, при проживании в доме, происходят ситуации, при которых требуется ремонт или замена отдельных звеньев электропроводки в доме, но ведь не всегда есть  возможность вызвать электрика. Именно в этом случае вам понадобится эта информация. Зная, как осуществлялся монтаж электропроводки, у вас обязательно сложится образ, путь, где она проложена, из какого материала, какое сечение проводов, на какую нагрузку они рассчитаны.

Содержание:

  • 1 Как провести подготовительные работы для устройства электропроводки?
  • 2 Схемы разводки
    • 2.1 Как узнать общую мощность приборов?
    • 2.2 Как правильно провести разметку?
    • 2.3 Заготовка и резка проводов
    • 2.4 Открытая электропроводка
    • 2. 5 Скрытая электропроводка

Как провести подготовительные работы для устройства электропроводки?

Чтобы приступить к монтажу, необходимо начать с подготовительных работ: составить схемы электропроводки, разметить, заготовить  осуществить пробивочные работы.

Во-первых, требуется определиться с местами введения питающего кабеля в дом и местом установки распределительного щитка. Зачастую его установку производят недалеко от ввода в дом, на высоте 1500-1700 мм в теплом помещении.

Потом можно составлять электрическую и монтажную схему электропроводки, на основании которых можно будет выполнить разметку тех мест, где будут установлены розетки,  выключатели, электроприборы, бра, светильники, соединительные коробки и т.п.

По завершении разметки расположения электрооборудования можно выполнять разметку линий, по которым потом пройдет электропроводка к таковому.

Схемы разводки

Итак, в частном доме требуется составление  двух схем: электрической и монтажной.

  1. Первая схема предназначена для определения необходимого количества энергопотребителей, электротехнических устройств, и метода их подключения.
  2. Вторая схема требуется для определения места монтирования всех устройств, расстояния между ними и необходимого количества провода и дополнительного материала.

Такие схемы можно составить огульно, не придерживаясь  никаких требований, достаточную для понятия самому.

При этом, полезно придерживаться нижеуказанных советов:

1.Для розеток, в которые будут включаться бытовые приборы с большой мощностью, к примеру, стиральная машинка, электрический водонагреватель,  электрическая плита и т.п требуются проработать потенциал подключения заземления и установки для этого электропроводки из  проводов («фаза», «ноль», «земля»).

Как правило, не требуется  монтирование заземления светильников, исключение составляют помещения с повышенной влажностью, например ванная комната.

  1. При подключении розеток и осветительных приборов требуется разделение линий электропроводки. Помимо этого, светильники и розетки предпочтительно разбить по группам по следующим соображениям:
  •   медный провод сечением 2,5 мм2 используют при подключении групп розеток, при этом общая мощность не может превысить 4,6 кВт;
  • провод с сечением 1,5 мм2 для осветительных приборов — мощность одной такой группы не может превысить 3, 3 кВт;
  • приборы с большой мощностью должны подключаться в отдельную розетку, которая не соединена ни с какой группой;
  • не стоит планировать установку и подсоединять розетки «шлейфом», особенно розетки с заземлением.

Все линии электропроводки подсоединения осветительных групп, отдельных и групп розеток нужно привести к распределительному щитку с автоматами. Для  каждой группы или индивидуальной розетки будет правильным предусмотреть отдельный автомат.

Необходимое требование: соответствие мощности автомата сечению проводки, это значит, что автомат должен сработать раньше, чем начнется процесс плавки изоляции или горения провода. Как правило, для групп освещения  эта мощность равна 10 -16 А, для группы либо индивидуальной розетки — 16, 25 и даже 40 А.

Допустимая величина электрического тока для проводника будет зависеть от сечения, материала и условий охлаждения. Допустимая  плотность тока  — это отношение max допустимого тока к сечению провода.  Для медных проводов  разных видов она варьирует  в границах 7-15 А/мм2,  для алюминиевых – 5-10 А/мм2.

Как узнать общую мощность приборов?

Чтобы узнать силу тока, необходимо  разделить общую мощность потребителей, которые подсоединены на этот провод, в ваттах, на 220 (однофазная сеть). Т.е., при максимальной мощности группы 5 кВт, сила тока равна 5000:220=22,7 А.

Определить подходящее сечение провода можно путём деления максимального тока нагрузки на определённом участке  электропроводки на плотность тока для этого вида проводника, а можно выбрать его по специальной таблице. Т.е. при силе тока равной 22,7 А, а плотности проводника 9 А/мм2 подойдёт сечение 2,5 мм2.

Подсчитывая общую мощность энергопотребителей по всему дому нужно учитывать тот факт, что обычно одновременно всё не включается. В этом случае используют поправочный коэффициент спроса. В случае, когда общая мощность менее либо равна 14 кВт он равен 0,8, до 20 кВт – 0,65, до 50 – 0,5.

Рассчет мощности

Как правильно провести разметку?

Работу по разметке для монтажа электропроводки начинают, с разметки основного пути проводов от электро-щитка, а также всех их поворотов, ответвлений и проходов сквозь стены. При разметке соблюдаем следующие правила:

Разметка проводки с отступами
  • провода на стене должны монтироваться либо параллельно, либо перпендикулярно полу;
  • разметка пути горизонтальных участков должна быть на 0,2 м ниже потолока, что снизит вероятность повреждения электропроводки;
  • при поворотах электропроводки, вертикальных или горизонтальных, должен соблюдаться угол 90°;
  • при монтаже трассы по междуэтажным или чердачным перекрытиям путь до осветительных устройств размечается кратчайший от соединительной коробки.

Чтобы разметить трассу, можно прибегнуть к помощи специального разметочного шнура, его можно купить , а можно изготовить самому, путём окрашивания обычного шнура краской, углём либо мелом.

Размечая, один конец шнура закрепляется в начальной пункте, а другой натягивается параллельно стене либо потолку, прижимая к конечной точке отрезка. Другой рукой средину шнура отводят и бросают. Ударяясь о стену или потолка, шнур оставляет четкий след.

После того как разметка закончена, не спешите выбрасывать монтажную схему электропроводки, она может пригодиться в случае ремонта.

Соединительная коробка

Установку соединительных коробок размечают в местах разветвлений электропроводки, спуска к розеткам или выключателям.

Если вы планируете монтировать скрытую электропроводку, в этом случае размечают точки для установочных коробок, куда будут помещены выключатели и розетки скрытого исполнения.

Выключатели, как правило, помещают у  входа в комнату со стороны нахождения дверной ручки, можно внутри, а можно и снаружи её.

Выключатели монтируют на высоте 1,5 м либо 0,5-0,8 м от пола- это стандарт. Наиболее популярный вариант номер два. Размечая путь проводов к выключателю, следует помнить, что расстояние до косяка двери не может  быть менее 0,1м.

  • В настоящее время высота монтажа розеток не регламентирована. Главным аргументом здесь будут удобство.
  • Когда вы планируете установить в комнате письменный стол, то монтаж розетки необходимо осуществлять так, чтобы она находилась выше крышки стола.
  • На кухне розетки размещают выше столешницы кухни на высоте 0,9 м. Зачастую имеет смысл установить двойные или тройные розетки.

Расчёт розеток в жилой комнате проводиться,  как правило, следующим образом, на каждые 400 см периметра, как минимум одна розетка, рассчитанная на ток 10(16)А.

На кухне, как правило, требуется установка примерно четырех розеток, которые рассчитаны на ток 10(16)А.

В стене между смежными комнатами возможна планировка установки внутренних (скрытых) выключателей либо розеток, которые будут находится на одной оси по разным сторонам стены.

Осуществляя разметку установки розеток стоит учитывать правила техники безопасности, которые гласят следующее:  расстояние до заземленных металлических приборов может быть не менее 0,5 м. Запрещено устанавливать розетки в кладовках. При возникновении такой необходимости, и выключатель и розетку можно установить на стене перед кладовой.

Для стиральной машины, электроплиты, кондиционера, электро-водонагревателя, душевой кабины и электро-котла необходимо предусмотреть индивидуальные розетки, с отдельной проводкой от распределительного щитка.

Проводя разметку установки розеток и выключателей в ванной комнате, санузле, душевой либо сауне, не забывайте, что эти помещения имеют повышенную влажность.

Они имеют 4 зоны по электробезопасности:

К 0-ой зоне относят зону размещения кранов или смесителей;

К 1-ой зоне относят зону, где установлены сами ванна, душ, умывальник, раковина, сауна;

Вторая зона определяет пространство в радиусе 60 см вокруг самих ванной, душа, умывальника, раковины, даже если они имеют стационарные перегородки; третьей зоной называют пространство в радиусе 240 см вокруг второй зоны.

Устанавливать выключатели и розетки можно только в третьей зоне, они должны быть  защищены УЗО на ток до 30 мА.

Разметка светильников

Светильник на потолке, как правило, монтируется по центру комнаты.

Чтобы определить местоположения светильника на полу комнаты размечаем две диагонали, место их пересечения и есть центр. При помощи отвеса переносим центральную  точку на потолок и затем размечаем к ней путь монтирования  электропроводки от соединительной коробки.

Если вы решили  установить на потолке данной комнаты несколько светильников , то первым делом  определяют осевую линию на центре в длину комнаты, а затем на этой линии отмечают пункты размещения светильников, которые затем переносятся на потолок.

Заготовка и резка проводов

До начала монтажа электропроводки, стоит провести нарезку провода на куски, длина их будет равна пространству между соединительной и установочной коробками, светильниками и другими устройствами. Провод нарезать на куски нужно с небольшим запасом 0,1-0,15 м, который необходим для того, чтобы соединить их между собой и подключить к электроприборам.

В том случае, при котором расстояние между пунктами монтажа больше, чем имеющиеся куски провода, то возникает необходимость установки промежуточной соединительной коробки, что не очень хорошо. Наилучший вариант — целые куски провода.

Как правильно осуществить монтирование открытой и скрытой электропроводки в частном доме?

При завершении подготовительных работ приступают  к монтажу электропроводки, пользуясь ранее составленной монтажной схемой.

Для монтажа в частном доме желательно применяя медную проводку с сечением 1,5 – 2,5 мм2. Провод большего сечения используется при подключении больших потребителей электроэнергии, тем самым уменьшив сопротивление электропроводки и увеличив надежность таковой.

Способ монтажа электропроводки может быть открытым либо скрытым. Это определяет материал, из которого сооружены стены, и некоторые другие факторы.

Открытая электропроводка

Монтаж электропроводки открытым способом выполняется, как правило, в деревянных домах либо когда в помещении выполнены отделочные работы. В этом случае электропроводка проводка монтируется по асбестовой подкладке, в также в гофрорукаве или кабель-каналах (электрокоробах) либо в пластиковых плинтусах.

Открытая проводка

В настоящее время при открытом способе монтажа используется гофрорукав или электрокороб.

Так как вид гофрорукава на эстетический не претендует, его используют при монтаже проводки подсобных и хозяйственных помещений, а для жилых комнат используют  электрокороба (кабель-каналы) либо полости пластиковых плинтусов.

Закрепить гофрорукав к стене или потолку можно при помощи пластиковых держателей, которые крепятся при помощи  шурупов, саморезов или дюбелей — это зависит от материала потолка или стены.

Чтобы прикрепить кабель-канал, необходимо сразу закрепить  нижнюю часть, затем уложить в неё  электропроводку и закрыть верхней частью короба, путем прижатия к нижней до щелчка замка. При возникновении необходимости проверить провода верхняя часть короба легко отщёлкивается.

В местах разветвления электропроводки, устанавливают специальные соединительные коробки.

Открытый способ

Монтаж розеток и выключателей, при открытом способе, производится на «подрозетниках» из изоляционного материала, коим может служить сухое дерево, оргстекло, текстолит или пластик.

Подрозетник вырезается в форме круга, диаметром 6-7 см и толщиной примерно 10 см. Сначала к стене прикрепляют подрозетник при помощи шурупов с потайной шляпкой либо клея, а потом на него крепят розетку или выключатель, не имеющие наружного пластмассового корпуса.

После этого к розетке подсоединяют «фазу» и «ноль», а в защищенных розетках и «заземление».

Определить «фазу» можно обозначив проводки биркой либо запомнить цвета изоляции проводов. Когда электропроводка смонтирована и подключена, определить «фазу» поможет индикатор.

Скрытая электропроводка

Выполнение монтажа скрытой электропроводки производится в монолитных домах, домах из кирпича,а также искусственных и природных камней и т.д.

Скрытая проводка в каркасном доме

В домах из камня или кирпича монтаж скрытой электропроводки производят в специальных каналах, так называемые штробы, их прорезают по пути будущей проводки, по окончанию монтажа заделывают штукатуркой.

Следует учитывать, что в местах будущего расположения установочных либо разветвительных коробок для розеток, выключателей или регуляторов делают проемы  глубиной примерно 6-7 см (это зависит от  размера коробок). Установить и зафиксировать коробки в таких выемках можно с помощью  раствора цемента или гипса.

Для монтажа скрытой электропроводки все соединения проводов  необходимо выполнять только в соединительных коробках, все выключатели и розетки монтируют в установочных коробках, которые предварительно уже  установлены и закреплёны в  местах разметки.

При завершении монтажа и отделки требуется обеспечение свободного доступа к разветвительным коробкам, чтобы контролировать соединения в будущем, при эксплуатации электропроводки.

При покупке тех или иных коробок, стоит отдать пререимущество качественным приборам, которые имеют сертификат качества.

Ввод проводки

Ввод электропроводки в коробки осуществляют с помощью втулок из изолирующего материала либо отрезков поливинилхлоридных трубок. Это чрезвычайно необходимо для металлических установочных и соединительных коробок, по той причине, что кромка в таких коробках часто острая, что может стать причиной повреждения изоляции электропроводки при монтаже.

В соединительных коробках соединять провода нужно сваркой (пайкой), опрессовкой в гильзах либо зажимами.

Выключатели и розетки монтируют после окончания монтажа установочных коробок либо подрозетников (при открытой электропроводке) и подведения к ним собственно электропроводки. В зависимости от того, какой способ монтажа был выбран, выключатели и розетки могут быть открытого и скрытого исполнения.

Монтаж розеток и выключателей скрытого исполнения осуществляют в установочные коробки. Первым делом из розетки либо выключателя снимают верхнюю пластиковую крышку. К клеммам их внутренней части подсоединяют электропроводку, точно также как и при открытом. Затем внутреннюю часть розетки или выключателя прикрепляют в коробке при помощи распорных фиксаторов, т.е закрутить до упора фиксирующие винты.

Делаем электропроводку в деревянном доме своими руками

Электричество — важнейшая составная часть повседневной жизни. Установить электропроводку в деревянном доме собственноручно достаточно сложно. Необходимо обладать знаниями в области электричества и соблюдать все правила и нормативы. Следуя нижеприведенной инструкции, вы проведёте монтаж собственными руками, не прибегая к помощи профессиональных электриков.

Содержание

  • Какая электропроводка подходит для деревянного дома?
  • Необходимые комплектующие
  • Подготовительные работы
  • Монтажные работы: пошаговая инструкция
  • Особенности закрытой проводки

Какая электропроводка подходит для деревянного дома?

Деревянное жилье — это одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают возвести на своём загородном участке строение именно из дерева.

Современное жилье невозможно представить без электропитания. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной опасностью возгораний и требованиями к прокладке кабелей.

Открытая или закрытая?

В деревянных строениях электропроводка делается открытым либо скрытым способом. Первый способ подразумевает внешнее расположение проводки, на стене или на потолке. Это можно сделать следующим образом:

  1. Воспользоваться кабель-каналом. Этот метод возможен, если дом имеет достаточно плоские стены, например, покрытые вагонкой. Среди достоинств такого способа прокладки — лёгкий доступ к кабелю, возможность быстрой замены или, в случае надобности, создание новой ветки. Проводка хорошо охлаждается, что снижает возможность перегревов и возгораний. Если вы решите воспользоваться данным методом, помните, что проводка должна заполнять кабель-канал примерно на 60 процентов.

    Канал прокладывается ровно, в горизонтальной или вертикальной плоскости

  2. В строениях из оцилиндрованного бревна используется способ монтажа проводов на изоляторах. В первую очередь монтируются керамические изоляционные ролики, затем к ним крепится проводка. Такой способ считается устаревшим, однако, пользуется определённой популярностью и по сей день. Некоторые компании специализируются на такой проводке и производят витые пары разных цветов.
  3. Монтаж на скобах. Этот метод используют при невозможности проложить проводку в кабель-канале или на изоляторах.

Кроме открытого, существует также скрытый способ монтажа проводки. Им можно воспользоваться, если ещё не была проведена окончательная обшивка помещений. Проводка в этом случае укладывается в металлогофру либо металлические трубы, использование пластика запрещено. Способ достаточно затратный, но электропровода будут надёжно скрыты от посторонних глаз.

Однозначно ответить на вопрос, какой способ монтажа электропроводки подходит для деревянного дома, невозможно. В каждом случае это определяется индивидуально, учитывая уровень мастерства электрика, наличие или отсутствие приспособлений и инструментов для конкретной работы.

Составление схемы

Все работы по монтажу или изменению электропроводки начинаются с создания общей схемы. Грамотно составленный проект позволит выполнить установку проводки в соответствии с требованиями нормативов и ГОСТов. При составлении плана-схемы отдельное внимание обращается на следующие моменты:

  1. Все важные электроузлы (распределительные коробки, счётчик, розетки) должны располагаться в легкодоступном месте. В любой момент может потребоваться обслуживание либо ремонт, и электрик должен беспрепятственно попадать к месту работы.
  2. Выключатели располагаются таким образом, чтобы их не скрывала мебель. В идеале они размещаются в метре от пола, однако, по действующим нормативам требования к высоте не предъявляются.

    Примерная схема электропроводки

  3. При планировании розеток следует предусмотреть, чтобы все бытовые электроприборы подключались к сети без удлинителей. По нормативам, электророзетки располагаются на уровне 25–40 сантиметров от уровня пола. Теоретически, на каждые 6 квадратных метров должно быть одно такое устройство, однако на практике это правило часто нарушается. К примеру, на кухне устанавливается и три розетки.
  4. Не допускается скруток и лишних изгибов. Все линии на электрической схеме — прямые, горизонтальные либо вертикальные. Разводка может быть нижняя или верхняя. В первом случае кабель проходит в 15 сантиметрах от пола, во втором — на таком же расстоянии от потолка.
  5. Все провода соединяются между собой в специальных распределительных коробках.

Необходимые комплектующие

Перед началом монтажа подбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изоляционными ручками. В комплект могут входить отвёртки, пассатижи, нож по работе с электропроводкой и т. д.
  2. Электрощиток. В продаже есть приборы, изготовленные из пластмассы либо металла. Для деревянных строений идеально подходит металлический. Размер электрического щитка зависит от количества кабелей, которые будут прокладываться в соответствии с разработанной схемой.
  3. Электрокабель.
  4. Переключатели и розетки. Число таких устройств зависит от количества электроприборов, подлежащих запитке.
  5. Если вы планируете сделать внешнюю проводку, нужно приобрести кабель-каналы. Для внутренней потребуется металлическая гофротруба.
  6. Счётчик.
  7. Распределительные коробки, саморезы, изолирующие зажимы, изолента.

Расчёт материалов и выбор подходящей аппаратуры

Для расчёта необходимого количества провода достаточно детально зарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и подобрать кабель подходящей толщины.

Напряжение стандартной электропроводки жилого дома составляет 220 или 380 В. При расчёте нагрузки за номинал следует принимать:

  1. Если в доме отсутствуют электрические плиты — 5,5 кВт.
  2. Если электроплиты есть — 8,8 кВт и больше.

Следует обращать внимание и на жилую площадь. За номинал принимается 60 кв. м. При превышении этого показателя расчётная нагрузка увеличивается на 1 процент за каждый дополнительный квадратный метр.

Исходя из плановой мощности, рассчитывается и сечение проводов. Основные данные приведены в таблице:

Толщина провода, мм.Провод из медиПровод из алюминия
Ток, АМощность, кВтТок, АМощность, кВт
0,758,01,8——
1,09,02,0——
1,2——8,01,8
1,512,02,6——
2,0——12,02,6
2,520,04,416,03,5
4,025,05,520,04,4
6,032,07,025,05,5
10,050,011,040,08,8
16,065,014,350,011,0
25,095,021,070,015,4

Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. К примеру, если на марке указано ВВГ3*2,5, цифра 3 здесь означает число жил, 2,5 — сечение.

Размер электрического щитка зависит от запланированного количества кабелей. В стандартную проводку могут входить осветительный кабель, розеточный, электроплита, счётчик (требуется три места) и УЗО (2 места). В данном случае можно установить 12-местный щиток.

На выбор розеток влияет эстетическая составляющая. Для деревянных строений подходят выключатели с керамической основой и контактными группами из латуни либо бронзы. Конкретные модели зависят от того, внутренней или внешней будет электрическая проводка.

Электросчётчик подбирается по классу точности и количеству тарифов. Современные приборы разделяются на однотарифные и двухтарифные, считающие энергию отдельно по дневному и ночному тарифу. Класс точности — не меньше второго.

Подготовительные работы

Перед тем, как проводить работы внутри помещения, необходимо обратить внимание на ввод линии. За пару десятилетий количество и мощность бытовых электроприборов выросли в разы, увеличив потребление энергии, и старая линия может не справляться. Вторая причина — в постоянном воздействии солнечных лучей и прочих внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стенку чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не принималось во внимание, что резина является токопроводящим материалом, и по мере того, как она стареет, возможно появление участков искрения и локального нагрева.

Для заведения линии в деревянный дом можно воспользоваться одним из двух способов: подземным и воздушным.

Первый способ достаточно затратный. Он требует земляных работ, расположения кабеля на глубине около метра, оформления охранной зоны соответствующими табличками. В местах прохода сквозь фундамент и ввода в дом устанавливаются толстостенные металлические гильзы. Этот способ чаще используется при возведении нового дома.

Для воздушной линии потребуется электропровод с сечением от 16 миллиметров. Часто используется так называемый СИП (самонесущий изолированный провод), срок службы которого превышает 25 лет. Подключение внешней линии ко входной осуществляется исключительно вне здания. Установка кабель-каналов и монтаж проводки осуществляется после того, как пройдёт начальная усадка дома и просушка древесины стен. Иначе малейшие изменения «геометрии» повлекут деформацию и разрушение коробки.

Монтажные работы: пошаговая инструкция

Монтаж электрической проводки в деревянном доме происходит в несколько этапов:

  1. Укладка главного кабеля.
  2. Установка распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Установка электрощитка.
  6. Монтирование контура заземления.

Рассмотрим каждый из перечисленных этапов подробнее.

Укладка кабеля

Проводка обычно укладывается в кабель-каналы или плинтуса. Это происходит в несколько этапов:

  1. Кабель нарезается на части. Их количество соответствует числу выключателей и розеток. Длина каждого провода равна промежутку между розеткой и выключателем, плюс необходим небольшой запас в 20–22 сантиметра.
  2. Устанавливаются кабель-каналы. Они крепятся строго вертикально либо горизонтально, для максимально точного выравнивания можно использовать уровень.
  3. В кабель-каналы укладывается готовый провод. Закрывать пока не нужно.

    Деревянный цвет позволяет сохранить дизайн комнаты

Монтаж распределительных коробок

В каждом узле, где от главного кабеля отходят разветвления на розетки и выключатели, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места по комнатам.

Внутри распределительной коробки кабель можно присоединить несколькими способами:

  1. Использование колпачков СИЗ. Детали различаются размером и цветом. Для монтажа кабель зачищается на 3 сантиметра, скручивается, продевается в колпачок и закручивается. Концы скрученного таким образом провода укладываются в разделительной коробке таким образом, чтобы исключался контакт между ними.

    Указана примерная разводка кабелей

  2. Соединение с помощью вагов. В каждом случае подбирается изделие с определённым количеством отверстий для проводки. Ваги различаются по сечению, подробности необходимо уточнять у продавца. Провода зачищаются на 1–1,5 см и вставляются в отверстия до щелчка. Концы проводки разводятся в разные стороны и укладываются так, чтобы не было касаний.

    Проводки вставляются до щелчка

  3. Скрутки и изолента. Концы проводов зачищаются, скручиваются между собой. Поверх накладывается изолента и закрывает все оголённые поверхности. Соединённая и заизолированная проводка укладывается в распределительную коробку.

    К коробке подходит проводка в гофротрубе

Установка выключателей и розеток

Крепление розеток и выключателей происходит непосредственно к стене. Предварительно укладывается слой изоляции. В этом качестве часто используют алюминий или асбест.

Проводка идет максимально ровно

Розетки прикручиваются достаточно крепко. Это исключает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя проводами, жёлтый и зелёный уходят в заземляющий контакт, последний — на питание. Схема подключения представлена на рисунке ниже (L — фаза, N — ноль, PE — заземление).

Установка осветительных приборов

В деревянных строениях обычно используется несколько групп осветительных приборов:

  1. Встроенные
  2. Накладные
  3. Уличные.

Все светильники, бра и другие подобные электроприборы должны оборудоваться специальной металлической площадкой для крепления изделия к потолку либо стене. Подобный монтаж электрооборудования считается оптимальным с точки зрения пожарной безопасности.

Для подключения светильников используется проводка жёлто-зелёной группы

Включение самих светильников в основную сеть выполняется очень просто: с помощью проводов жёлто-зелёной группы. В комплектацию каждого осветительного прибора входят контакты для подобного подключения.

Распределительный щиток

После входа в дом главный кабель без каких-либо ответвлений подходит к распределительному щиту. Этот прибор состоит из нескольких элементов:

  1. Пластиковый либо металлический бокс. Его размеры строго не регламентируются, потому многие домовладельцы предпочитают устанавливать устройство «с запасом», в расчёте на дальнейшие апгрейды, дооснащения и т. д.
  2. Опломбированный счётчик расхода электричества
  3. Вводной автомат защиты. Чаще ставится двухполюсный либо трехполюсный. Его также пломбирует электроснабжающая организация.

    Простейший вариант для деревянного дома

  4. Дополнительные однополюсные автоматы, установленные на специальной DIN-рейке. Их количество строго не регламентируется. Зачастую внутренняя домашняя сеть разделена на отдельные зоны, каждой из которых будет соответствовать свой автомат. К примеру, отдельно можно выделить освещение двора, некоторых придомовых построек, отдельных комнат. Мощность АЗ рассчитывается индивидуально для каждой из отдельных зон. Основное требование — она должна срабатывать при перегрузке на слабом участке проводки. Если допустимый предел обычной электророзетки составляет 16А, автомат также не должен превышать этого значения.
  5. Устройство защитного отключения (УЗО). Этот прибор стоит достаточно дорого, и многие пренебрегают его установкой. Оно отключает электричество, если выявляется утечка. Это позволяет избежать поражения током при возможных проблемах в сети. Подбор номинала устройства и его монтаж осуществляются квалифицированным электриком с учётом таких параметров, как максимальный ток (предельная нагрузка участка) и ток утечки.

Установка ЗУ

Шина PE, выполняющая роль заземляющей шины, соединяется с заземляющим устройством.

Это устройство размещают в земле, рядом со стеной дома. Визуально это — несколько стальных прутьев, обычно три или больше. Диаметр — 1,6 см, длина — около трёх метров. Они соединены с помощью приваренной полосы 4*40 мм. Это устройство полностью размещается под землёй, для соединения с шиной на стену подводится полоса 4*40 мм.

Для соединения устройства с шиной используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

По завершении всех установочных работ измеряется сопротивление ЗУ. Для однофазной сети этот показатель должен составлять менее 8 Ом, для трехфазной — менее 4.

Особенности закрытой проводки

Закрытая проводка монтируется почти аналогично открытой. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

Скрытая проводка производится до окончательной обшивки стен. Провода прячутся в металлическую трубу, использование пластика строго запрещается. Если необходимо сделать поворот, берётся изогнутая труба. Как вариант — обычная, и к ней приваривается ещё одна.

Перед окончательной обшивкой стен и труб необходимо организовать вывод наружу всех нужных кабелей. В заранее определённых местах подготавливаются отверстия для выключателей, розеток и распределительных коробок. Отдельное отверстие требуется под распределительный щит.

К проводке крепятся накладные выключатели и розетки

При сверлении отверстий для ответвительных коробок и розеток можно воспользоваться коронками по дереву. Основное требование — аккуратность, в противном случае вы можете повредить кабель.

Отверстие для распределительного щита зависит от его типа. Если он накладной, дыры имеют произвольную форму, кромки скрываются под защитным материалом. При установке встраиваемого щита отверстие в обшивке должно соответствовать его размерам и формам с учётом того, что борт скроет кромку.

После обшивки стен и подготовки требуемых отверстий устанавливаются все коробки и розетки. В большинстве случаев применяются устройства накладного исполнения: сверлить все дыры в сплошной древесной стене опасно с точки зрения пожарной безопасности.

Следование правилам технологии и технике безопасности позволит вам самостоятельно установить электропроводку в деревянном доме. В таких строениях особенно важно соблюдать правила противопожарной безопасности.

  • Автор: Максим Овсянников
