Подъемный кран своими руками на машину. Самодельная машина пионер. Разновидности конструкций самодельных кранов

Иногда при работе под капотами автомобилей возникает необходимость в содействии дополнительных механизмов, которые смогут помочь вытащить или вывесить двигатель, при этом оставив в яме под машиной достаточно пространства для доступа ко всем деталям авто. В идеале такое приспособление, оказывающее подмогу в ремонте автомобилей, должно:

не загромождать место в гараже;
разбираться на составляющие элементы;
быть независимым от потолочного стационарного рым-болта.

Именно таким механизмом и является собственноручно изготовленная кран-балка.

Видео по изготовлению кран-балки своими руками:

Сооружение кран-балки для гаража своими руками

1. В результате выполнения всех нижеописанных действий будет сооружена кран-балка, которая будет выглядеть в собранном состоянии вот так:

2. В разобранном же состоянии этот инструмент для гаража будет иметь такой вид:

Высота такой кран-балки будет составлять 250 см, ширина – 415 см. Основа стоек будет иметь размер 120 см. Все размеры рассчитаны под работу с легковыми автомобилями. Если же необходима кран-балка для работы с более массивными авто, то лучше усилить конструкцию, изготовив А-образные вертикальные стойки и дополнительно использовав косынки для опор штанги; используемый же материал должен будет иметь большие размеры, нежели те, что приведены.

3. В качестве материалов для кран-балки будем использовать:

трубу диаметром 10 см, которая послужит поперечной цельнотянутой штангой;
трубы диаметром 11 см, которые будут исполнять роль опор штанги;
болты М:16 для прикрепления к опорам штанги;
труба квадратного профиля 10х10 см, используемая в качестве стойки;
уголок 10х10 см для основания и скосов;
ролики под трос (можно использовать ролики от привода дверей лифта).

4. Крепление роликов происходит к полосе 5 см, которая внахлест приварена к месту соединения штанги с опорами.

5. Для обеспечения подвижности инструмента к стойкам привариваются ролики, взятые с контейнеров, которые используются на складах.

В раскладном виде этот предмет занимает совсем мало гаражного пространства.

6. Механизм для подъема сооружается из ручной червячной лебедки г/п 800 кг, имеющей стальной трос, путем ее приваривания к вертикальной стойке.

Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.

Состоит эта «чудо-машина» из: пульта управления (система управления автоматизирована), стрелы, электролебедки и двух рам – опорной и поворотной.

Кран Пионер – машина, довольно простая в эксплуатации, и не требует применения особых физических усилий. Даже не искушенный в строительном деле человек вполне справится с управлением краном.

Схема конструкции

Нет необходимости регистрировать кран Пионер в органах надзора. Если возникнет необходимость перевезти кран в другое место, с этим тоже не будет никаких проблем, так как данная машина очень удобна в транспортировке.

Условия эксплуатации

Кран Пионер не требует соблюдения строгих правил использования. Он может одинаково хорошо работать и в жаркий летний день (температура воздуха +40 градусов Цельсия) и в морозную стужу (до -40 градусов по Цельсию).

Зато, стоит обратить внимание на уклон площадки, где в дальнейшем будет располагаться кран. Он не должен превышать 3-х градусов.

Вполне себе спокойно, данная машина может работать при скорости ветра 14 м/с. НО: стоит прекратить эксплуатацию крана, при скорости ветра свыше 33 м/с.

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Во время использования, для того чтобы снизить уровень трения, скользящие направляющие необходимо смазывать!

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Подключение электромеханизмов

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Технические характеристики

Чтобы лучше понять, на что способен вышеупомянутый представитель, грузоподъемных машин, желательно ознакомится с его более детальным описанием – кран Пионер технические характеристики.

Итак, первым пунктом в общей характеристики крана является, конечно же, его грузоподъемность. Колебаться она может в интервале 0,5 тонн – 1 тонна. Преимущество крана Пионер проявляется в том, что он в состоянии подымать груз, который тяжелее его самого в несколько раз. Высота крана – стабильно 4 метра. Угол, который может охватывать платформа при повороте – 360 градусов.

Опорный контур (соединяющий контур вертикальных осей подъемной машины, образованный горизонтальными проекциями прямых линий) составляет 2х2 метра. Скорость подъема груза – величина плавающая, зависит от массы груза (0,5 тонн – от 0,2 до 50 м/с; 1 тонна – 0,74 м/с). Диаметр каната также зависит от размера груза: 6,9 мм – 0,5 тонн, 12 мм – 1 тонна. Вес крана Пионера в зависимости от модели может составлять 1 – 1,5 тонны.

Без стреловых легких кранов с грузоподъемностью в пределах 1 тонны не обойтись при осуществлении различных электротехнических, монтажных и строительных работ. Благодаря их конструкции возможен монтаж устройств в различных проемах строения или на перекрытиях, а также их перемещение для удобного использования. Они отличаются легкостью сборки и установки, а при необходимости их можно быстро разобрать на составные элементы и перенести в подходящее место.

Использование таких конструкций рационально при отсутствии возможности эксплуатации других видов ГПМ. Существует множество видов кранов с различным конструктивным исполнением. Они подразделяются на стационарные и передвижные. Стреловые устройства оборудованы одним электроприводным механизмом перемещения груза. Работа крана осуществляется путем ручного управления.

Строительный мини-кран

Самостоятельно можно создать разнообразные инструменты и приборы, столь необходимые при строительстве и других видах работ. Несмотря на то что мини-подъемный кран, своими руками сделанный, характеризуется ограниченной переносимой массой груза (не более 250 кг), такая конструкция упростит осуществление большей части строительных работ.

Главной задачей является подбор всех инструментов и деталей, необходимых для создания и последующей эксплуатации. Вес сборного устройства может доходить до 300 кг в зависимости от используемых материалов. При этом оно обладает компактными габаритами и возможностью перемещения без предварительного разбора при помощи автомобиля.

своими руками: сборка

При помощи редуктора на червячной основе формируется грузовая лебедка. Он же может обеспечить создание ручного привода, упрощающего сборку стреловой лебедки. Основанием для винтовых выносных частей являются строительные опоры. Все элементы, представленные выше, составляют основу конструкции. Помимо этого, нужны барабаны для лебедок. Стоит отметить, что их самостоятельное изготовление не всем под силу, так как процесс отличается сложностью и трудоемкостью, а также необходимостью в специализированном оборудовании и опыте проведения подобных работ.

Выходом из ситуации становятся роторы от электродвигателя, которые можно использовать в роли основы, и существенно упростить поставленную задачу. Особое внимание должно уделяться соответствию размеров применяемых элементов и будущего устройства. Для этого производятся дополнительные замеры при помощи линейки.

Дополнительные элементы

Для упрощения перемещения платформа оснащается колесами. Могут пригодиться элементы от тележки транспортера. В ходе создания конструкции не стоит забывать про это дополнение, так как именно благодаря ему передвигается простейший подъемный кран, своими руками собранный. Для этого нужно только снять выносные опорные элементы, что не вызывает особых затруднений и производится за короткое время. Важно соблюдать технику безопасности, в частности стрела должна быть установлена на нулевой уровень для предотвращения потери равновесия и падения крана.

Особенности

Оптимальная высота стрелы составляет 5 метров. Для ее изготовления применяется труба диаметром около 8 см. Профиль из двух уголков монтируется в основание. Также нужно создать поворотный механизм для поворота и подъема стрелы, для этого подойдет автомобильная ступица от любого грузового транспортного средства. Для противовеса не нужны специальные материалы, так как для них можно взять стандартные кирпичи. Создать подъемный кран своими руками можно и на основе гусеничных трактов, и станины. Последний элемент можно взять от неиспользуемого станка.

Стоит отметить отсутствие необходимости в тормозе для поворотного механизма и лебедки, так как он не нужен в процессе эксплуатации крана, а работа готового устройства будет производиться на небольшой скорости.

Достоинства конструкции

Подойдет для формирования выносной конструкции опоры и общего основания. Для последнего, по мнению специалистов, станет оптимальным использование швеллера на 200. Длина упорных винтов должна находиться в пределах 50 см, за счет чего подъемный кран своими руками может монтироваться на любой поверхности, в том числе с большим количеством неровностей. Таким образом, отсутствует необходимость в подготовке участка, на котором строится здание.

Сложности иногда возникают с колесами, так как на рыхлой почве они могут плохо прокручиваться и зарываться в нее. Поэтому проведение работ желательно на твердом грунте. После завершения строительства конструкция разбирается на составные элементы для хранения.

Что можно сделать для гаража

При самостоятельном ремонте машины зачастую возникает необходимость в снятии двигателя, поэтому многие автовладельцы задаются вопросом о том, как сделать подъемный кран своими руками. Самым простым вариантом является подъемник, для создания которого потребуется ручная лебедка, стойки на треугольных опорах с колесами и поперечная труба.

На верхней части стоек при помощи сварки фиксируются крепления для трубы. К вертикальной стойке приваривается а ролики монтируются на балке, впоследствии они используются для перемещения троса. При этом не обязательно приобретать лебедку, так как можно сделать данную конструкцию самостоятельно.

Такое устройство не будет загромождать пространство, его можно разобрать, а отдельно поперечная балка и опоры не займут много места. Подъемный кран, своими руками для гаража созданный, способен поднимать и перемещать груз массой не более 800 кг. Его главным достоинством является отсутствие необходимости в приобретении дорогостоящих материалов.

Подъемник

Как было отмечено ранее, лебедку можно сделать самостоятельно. Для этого потребуется барабан, оснащенный тросом, его необходимо фиксировать на конструкции из труб, имеющих квадратное сечение. Малая звездочка с цепной передачей устанавливается на электроприводе, а большая — на краю барабана. Для создания ручной лебедки вал, оснащенный барабаном, дополняется рукоятью.

Для замены и ремонта большинства деталей в автомобиле требуется эстакада или яма, при их отсутствии можно воспользоваться подъемником. Несмотря на имеющиеся риски при осуществлении работ с подобным устройством, его создание оправдано экономической выгодой и практической пользой.

Мостовой подъемный кран-тележка, своими руками с лебедкой собранный, является простейшим вариантом при этом машина устанавливается на платформы после поднятия на желаемую высоту. Также существует ножничная конструкция, которая отличается отсутствием возможности обрыва троса, чего не может гарантировать предыдущий вариант.

Ножничный кран

Основание и площадка ножничного подъемника изготавливаются из швеллеров. Двухсекционный распределитель, насос, втулки, и необходимы для ножниц.

Подъемный кран на УАЗ, своими руками сделанный, способен поднимать грузы весом более 500 кг. Также по завершении работ его можно снять. Главным предназначением устройства является фиксация выдвижных опор. Основа конструкции выполняется из толстостенного квадрата, закрепляемого на раме при помощи нескольких болтов. Выдвижные поры держатся на бампере и приподнимают заднюю часть автомобиля.

Кран “Пионер”

Механизм позволяет упростить осуществление многих ремонтных и строительных работ, а также обеспечить проведение действий, которые не могут выполняться без дополнительных подъемных устройств. Конструкция подходит для груза с различным объемом и величиной, при этом она может устанавливаться на перекрытиях возводимых домов, в котлованах и на кровле.

Среди главных составных элементов стоит отметить поворотную и опорную рамы, пульт управления. Устройство не вызывает сложностей в процессе использования и приложения значительных физических усилий. Управление под силу каждому человеку, даже не имеющему соответствующего опыта.

Созданием подъемных конструкций занимаются многие владельцы частных домов и дачных участков. Их распространение вызвано тем, что каждая часть механизма, независимо от ее сложности, может выполняться желаемым образом и с необходимым функционалом. Помимо перемещения тяжелых грузов, таких как монолитные блоки, подобные краны обеспечивают доставку легких предметов на большую высоту.

К сожалению, создание гидравлических устройств, как правило, не представляется возможным. Но, несмотря на это, подъемный кран (своими руками), фото которого представлено ниже, отличается простотой в эксплуатации и достаточной грузоподъемностью.

Сборка крана “Пионер”

Многие детали можно отыскать, как ни удивительно, на свалке. Для самодельного механизма главными составляющими являются прямоугольная труба и двутавр. При этом важно, чтобы последний с легкостью помещался в трубе. Для создания телескопического узла для двутавра изготавливаются скользящие направляющие. Стоит отметить, что они должны смазываться специальными составами для уменьшения степени трения.

Для функционирования устройства также необходимы тросы с небольшим диаметром. Их можно приобрести в строительном магазине. Для закрепления поворотной и опорной рам зачастую используется швеллер. Он также обеспечивает плотный монтаж устройства на любой поверхности. Как правило, ею выступает крыша строящегося здания.

В соответствии с правилами безопасности требуется изготовление прямоугольной площадки в качестве балласта, при этом она снизит вероятность проблем в то время, пока эксплуатируется подъемный кран, своими руками собранный. Электромотор, соединенный с лебедкой, используется для запуска процесса подъема.

Будьте уверены — юному оператору понравится поднимать тяжелые грузы с помощью этой деревянной машины.

Прежде чем ваш малыш с головой уйдет в видеоигры, сделайте для него подарок, помогающий развивать воображение, — этот мощный подъемный кран.

Габариты: высота — 635 мм; радиус действия стрелы — 345 мм; колея — 197 мм; колесная база — 289 мм.
Ручная лебедка поднимает и опускает стрелу и бадью.
Благодаря поворотной опоре башенная конструкция плавно поворачивается, чтобы переместить груз.
Широкое шасси с восемью спаренными колесами обеспечивает устойчивость и мобильность на стройплощадке. (При наличии токарного станка вы быстро выточите нужное количество колес. Готовые деревянные колеса можно приобрести в магазинах товаров для хобби и творчества.)
Вам потребуется небольшое количество ровных обрезков и несколько шурупов. Остальные мелочи также наверняка найдутся в вашей мастерской.

ОСВОЕНИЕ МАСТЕРСТВА

Узнайте, как зафиксировать на столике сверлильного станка круглые детали.

Сделайте шасси

Разметьте центры отверстий для колесных осей в шасси А. Струбциной прижимая шасси к упору сверлильного столика, поочередно сверлите отверстия глубиной 38 мм.

1. Для шасси А , кабины G и противовеса Н выпилите заготовку размером 38x159x305 мм. (Мы выбрали орех.) Продольным распилом отделите от одного края заготовки брусок шириной 38 мм и отложите его в сторону, чтобы после сделать из него кабину и противовес. Остаток заготовки опилите до размеров шасси А, указанных в «Списке материалов».

2. Разметьте на заготовке шасси А передний и задний скосы (рис. 1). Опилите их ленточной пилой и гладко отшлифуйте. Затем вставьте в патрон сверлильного станка 9-милли- метровое сверло, зафиксируйте упор на расстоянии 13 мм от оси сверления и сделайте с обеих сторон шасси отверстия для колесных осей (фото А) Окончательно отшлифуйте деталь.

Склейте мачту и стрелу

Скрепите двухсторонним скотчем боковые детали В, разметьте центры и просверлите отверстия сквозь обе детали.

1. Для боковых деталей В и просгавок С выпилите две заготовки размерами 19x38x660 мм. (Мы использовали клен.) Из каждой заготовки сделайте одну боковую деталь и одну проставку. Закрепите в патрон сверлильного станса сверло Форстнера диаметром 25 мм и сделайте в каждой боковой детали пять отверстий (рис. 2, фото В)

2. Для сборки мачты подготовьте пару прижимных планок размерами 19x57x610 мм. (Мы взяли обрезки МДФ.) Оклейте одну сторону прижимных планок малярным скотчем, чтобы избежать их приклеивания к деталям. Наклейте скотч на одну сторону каждой боковой детали В , ограничивая места расположения проставок С в соответствии с рис. 2. (Толщины скотча достаточно, чтобы удержать прижимные планки от смещения и легко удалить излишки клея.) Склейте детали мачты (фото С и D ).

Приклейте проставки С к одной боковой детали В. Нанесите клей и положите сверху вторую боковую деталь мачты.

Зафиксируйте детали между выравнивающими планками, а затем сожмите струбцинами вертикально. Нижняя проставка С и обе боковые детали В должны быть выровнены у основания.

3. Разметьте на боковой детали В мачты центр 5-миллиметрового отверстия для оси стрелы (рис. 2). С помощью сверлильного станка сделайте отверстие, вставив между боковыми деталями мачты обрезок толщиной 19 мм для предотвращения сколов.

Когда клей высохнет, снимите струбцины и планки, разметьте скос на верхнем конце мачты и опилите его ленточной пилой.

4. Сделайте на мачте В/С верхний скос (рис. 2, фото Е) и гладко отшлифуйте. Затем отшлифуйте 3-миллиметровые скругления на верхних углах боковых деталей В и верхней проставки С . Вставьте в цангу фрезера, закрепленного в столе, кромочную фрезу и отфрезеруйте фаски шириной 2 мм вдоль краев отверстий и внешних ребер мачты (кроме нижних). Окончательно отшлифуйте мачту.

5. Для изготовления передней D и задней Е проставок стрелы острогайте заготовку размером 35×560 мм до толщины 6 мм (мы взяли орех) и распилите ее на части указанной длины. Ленточной пилой сделайте скос на передней проставке и сужение на задней (рис. 3). Отшлифуйте опиленные кромки.

Как и при сборке мачты, подготовьте прижимные рейки 19x19x610 мм и наклейте малярный скотч, чтобы выровнять проставки D, Е между боковыми деталями F для склейки.

6. Для боковых деталей стрелы F возьмите кленовую заготовку размером 19x35x5 72 мм, распилите ее вдоль по толщине надвое и острогайте обе планки. Вклейте проставки D, Е между боковыми деталями F (рис. 4 и фото F ).

7. Когда клей высохнет, сделайте в задней проставке Е с помощью сверлильного станка 2,5-миллиметровое отверстие для шнура, 5-миллиметровое отверстие для оси и еще одно 5-миллиметровое отверстие у переднего конца стрелы (рис. 4). Перед сверлением переднего отверстия вставьте между боковыми деталями F обрезок толщиной 6 мм, чтобы предотвратить появление сколов на выходе сверла. Затем разметьте два сужения, выпилите их ленточной пилой и отшлифуйте до линий разметки. Отшлифуйте также 3-миллиметровые закругления на концах стрелы и отфрезеруйте 2-миллиметровые фаски вдоль всех ребер. Окончательно отшлифуйте готовую стрелу.

Добавьте кабину и противовес

1. Возьмите отложенную ранее заготовку для кабины G и противовеса Н . Разметьте у одного из ее концов центр отверстия посередине ширины (рис. 1а). Сверлом Форстнера диаметром 25 мм сделайте отверстие, используя сверлильный станок. Затем ленточной пилой опилите скос шириной 10 мм, отшлифуйте его и отпилите кабину от заготовки. Отфрезеруйте 2-миллиметровые фаски на краях отверстия и внешних ребрах кабины. Окончательно отшлифуйте деталь.

Нанесите немного клея на кабину G и приклейте ее к мачте В/С впритык к стреле D/E/F, зафиксировав струбциной.

2. Прежде чем прикрепить кабину G к мачте В/С , вставьте стрелу между боковыми деталями мачты В и отрезок резьбовой шпильки в отверстия обеих частей. Затем приклейте кабину к боковым деталям В (рис. 1 и фото G ). Теперь временно снимите стрелу с мачты.

3. Из остатка ореховой заготовки выпилите по указанным размерам противовес Н . Отфрезеруйте фаски на его ребpax (рис. 1) и окончательно отшлифуйте деталь. Приклейте противовес к стреле D/E/F , выровняв его посередине ширины с отступом 13 мм от заднего конца.

Изготовьте лебедку

1. Из 12-миллиметровых дощечек выпилите боковины I . Двухсторонним скотчем соедините их лицом к лицу. Разметьте по рис. 5а центры отверстий и просверлите их 6-миллиметровым сверлом, используя сверлильный станок. Разметьте на одном углу скос, опилите его ленточной пилой и отшлифуйте. Затем отшлифуйте небольшие закругления на внешних углах, разделите детали и окончательно их отшлифуйте.

2. Выпилите платформу лебедки J , убедившись, что ее ширина соответствует общей толщине мачты В/С и обеих боковин I . Отфрезеруйте фаску вдоль верхнего переднего ребра (рис. 5). Просверлите монтажные отверстия для крепления основания к боковым деталям мачты В . (Для шурупов диаметром 4,2 мм диаметры монтажных и направляющих отверстий равны 4 и 2,8 мм соответственно.)

Через отверстия в боковинах лебедки I просверлите 5-миллиметровые отверстия для резьбовых шпилек сквозь мачту В/С.

3. Струбцинами прикрепите боковины I к платформе J (рис. 5). Просверлите отверстия и вверните шурупы. (Для шурупов диаметром 3,5 мм диаметры монтажных и направляющих отверстий равны 3,5 и 2,4 мм соответственно.) Вставьте мачту В/С между боковинами лебедки и через их отверстия просверлите отверстия в боковых деталях В мачты. Вверните шурупы. Теперь с помощью сверлильного станка сделайте сквозные 5-миллиметровые отверстия в мачте (фото Н).

Установите поворотную опору посередине шасси А, поверните лебедку с мачтой в сторону для доступа к нижнему фланцу и отметьте центры отверстий для шурупов.

4. Перевернув лебедку с закрепленной мачтой, расположите посередине нижней стороны основания J поворотную опору, просверлите направляющие отверстия и вверните шурупы (рис. 1). Затем поставьте лебедку с мачтой на шасси А и отметьте центры отверстий для крепления поворотной опоры (фото I). Снимите мачту и лебедку с шасси, чтобы просверлить отверстия для шурупов.

5. Возьмите два отрезка 6-миллиметрового деревянного стержня-шканта длиной 102 мм и приклейте катушку посередине каждого из них (рис. 5). Когда клей высохнет, просверлите в катушках и шкантах посередине сквозное отверстие диаметром 2,5 мм.

6. В четырех деревянных ручках-кнопках рассверлите осевое отверстие до диаметра 6 мм на глубину 10 мм. Как зафиксировать ручки на сверлильном станке, описано в «Совете мастера» внизу.

Как безопасно удерживать круглые детали при сверлении

Пытаясь рассверлить отверстия в точеных ручках-кнопках, вы сталкиваетесь с двумя трудностями: как удерживать вертикально деталь со сферической поверхностью на ровном столике и как предотвратить ее вращение при погружении сверла в древесину. Есть простой способ убить сразу двух зайцев. В обрезке доски высверлите углубление 19хб мм. Наклейте поверх него кусок двухстороннего скотча размером 38×38 мм (фото внизу слева). Выровняйте ручку над центром углубления и с силой прижмите ее к обрезку. Теперь, прижимая обрезок к упору станка, установите сверло точно над осевым отверстием ручки и можете начинать сверление (фото внизу справа). Этот метод годится и для деревянных шаров.

Отделка и сборка

1. Снимите поворотную опору, мачту В/С и боковины I с платформы лебедки J . Осмотрите все детали и, если требуется, дополнительно их отшлифуйте. Наденьте колеса и бадью на 6-миллиметровый стержень и подложите под его концы толстые обрезки. Чтобы нанести отделочное покрытие на деревянные оси, не затрагивая их концы, которые будут вклеиваться в отверстия, возьмите обрезок толстого бруска и, просверлив в нем восемь 10-миллиметровых отверстий, вставьте в них оси. Затем сделайте шесть 6-миллиметровых отверстий с интервалом не менее 50 мм в другом обрезке. Вставьте в четыре из них короткие шканты и насадите на их концы ручки-кнопки. Оберните малярным скотчем один конец каждого стержня с катушкой, а вторые концы вставьте в оставшиеся отверстия обрезка. Нанесите бесцветное покрытие на все детали игрушки. (Мы использовали полуматовый лак в аэрозольном баллоне, который наносили четыре раза с промежуточной шлифовкой наждачной бумагой № 320. Колеса после просушки каждого слоя обрабатывали мягкой щеткой из латунной проволоки.)

2. Наденьте на каждую ось колесо и шайбу. Вклейте оси в отверстия шасси А , вставляя между колесом и шайбой тонкую пластиковую прокладку, чтобы колеса могли свободно вращаться.

3. Шурупами прикрепите к платформе лебедки J одну из боковин I (рис.5). Наденьте на каждый стержень с катушкой шайбу, пружину и еще одну шайбу, вставьте их в отверстия боковины лебедки. Добавьте еще две шайбы с пружиной на каждый стержень и установите вторую боковину лебедки, чтобы стержни с катушками оказались между двумя боковинами. Наденьте еще по одной шайбе на выступающие снаружи концы стержней и насадите ручки-кнопки, смазав их отверстия клеем.

4. Прикрепите к платформе лебедки мачту В/С . Подготовьте два отрезка резьбовой шпильки М6 длиной 92 мм (на 10 мм больше ширины основания) и проденьте их сквозь отверстия боковин I и мачты (рис. 5). Нанесите на концы шпилек немного специальной пасты-фиксатора и наверните колпачковые гайки. Прикрепите поворотную опору шурупами к платформе J лебедки, а затем к шасси А .

5. Теперь возьмите еще два отрезка резьбовой шпильки длиной 67 и 29 мм. Вставьте стрелу D/E/F/H между боковыми деталями мачты В . Проденьте длинный отрезок шпильки в осевые отверстия (рис. 1). Нанесите пасту-фиксатор и наверните колпачковые гайки. Короткий отрезок вставьте в отверстия на переднем конце стрелы и также закрепите его с помощью колпачковых гаек, нанеся пасту-фиксатор.

6. Отрежьте шнур длиной 61 см и завяжите на одном его конце узел. Проденьте его сверху через отверстие в задней проставке стрелы Е , затем через отверстие в задней катушке и завяжите второй узел. Лишнюю часть шнура намотайте на катушку, вращая ручки-кнопки.

7. Отрежьте шнур длиной 183 см, проденьте его в отверстие передней катушки и завяжите узел. Затем проведите шнур в просвет между передней и задней проставками стрелы D, Е , через верхнюю проставку мачты С и между передней проставкой и передней резьбовой шпилькой. Привяжите к концу шнура грузовой крюк и намотайте свободный излишек шнура на катушку. Наконец, повесьте на крюк небольшую бадью. Не забудьте надеть рукавицы и защитную каску, перед тем как включить двигатель и дать волю воображению!

Игрушка «Подъемный кран» , 5.0 out of 5 based on 4 ratings

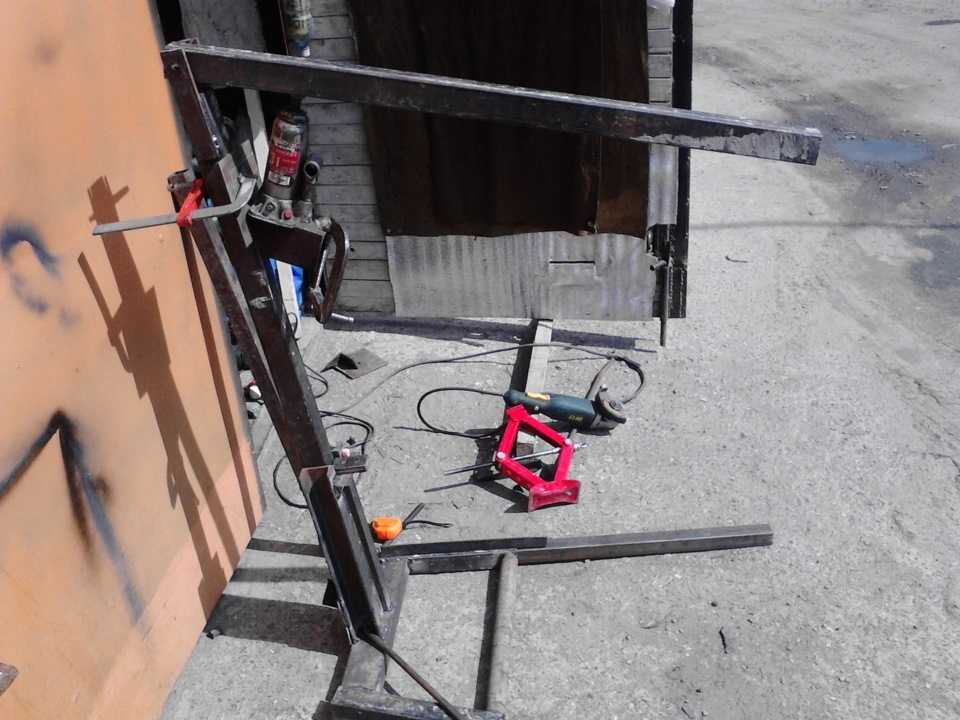

Самодельный кран из домкрата будет полезен практически в любом гараже и других местах, где периодически возникает необходимость поднятия разного рода грузов.

Кран необходим в хозяйстве для подъема тяжелых грузов, например, при ремонте автомобиля.

Такой подъемник без особых сложностей собирается и устанавливается своими руками. Непосредственно подъем осуществляется усилиями штатного домкрата. Ознакомьтесь с руководством, и вы сможете безо всяких проблем сделать самодельный кран, существенно сэкономив деньги на покупке готового агрегата заводского изготовления.

Разновидности конструкций самодельных кранов

Существует множество различных разновидностей и конструкций самодельных кранов из домкрата.

Так, к примеру, одностоечный кран из домкрата обычно применяется при ремонте грузовых транспортных средств. Конструкция такого агрегата представлена одной стойкой, по которой осуществляется перемещение четырех креплений для автомобильных колес.

Наиболее же широкое применение нашли двухстоечные краны; такие конструкции просты в сборке, установке и использовании.

Вернуться к оглавлению

Руководство по сборке конструкции

Подготовьте следующее:

металлические уголки;
железные трубы;
листовой металл;
арматурные стержни;
сварочный аппарат;
ножовку для металла;
крепежные элементы.

Готовый кран будет подниматься усилиями обыкновенного домкрата.

Изготовьте башмак для крепления домкрата. Элемент варится из металла и железного стержня на 12 мм. Башмак должен иметь возможность нормально передвигаться по стойке, поэтому будьте внимательны при определении размеров элементов конструкции.
Сделайте заднюю балку. Для этого вам понадобится 4 уголка. Соберите элементы в квадратную раму. Сборку выполняйте с применением струбцин.
Вставьте внутрь квадрата железный стержень квадратного сечения 26х21 мм и длиной порядка 35 см.
В заранее созданные отверстия вставьте электрозаклепки. Зачистите поверхности. В результате вы получите удобный разборный узел.
Сделайте площадку из листового железа толщиной 4 мм. Габариты площадки — 35х15 см. Загните борта металлического листа или на прихватки приварите полосу шириной 2 см с предварительно созданными отверстиями для закрепления доски. К доске прикрепите резиновую полосу.
Под днище площадки приварите направляющие, перемычку и ребра жесткости. Наденьте площадку на верхнюю балку.
Изготовьте соединительный узел из листового металла толщиной 3-4 мм. Элемент делается из 2 частей. Между частями вварите полосу металла на 3-4 мм в толщину. Прикрепляйте по периметру изделий. Передняя часть должна остаться открытой. В нижнем элементе узла приварите перемычку.
Изготовьте стойку. Для этого вам понадобятся металлические уголки. Соберите уголки в конструкцию квадратной формы. При сборке используйте струбцины.
После соединения уголков сделайте в нижней части отверстие в 26 мм на расстоянии 31 мм от края. Оставшиеся 0,5 см будут использованы для приваривания внутри конструкции металлического стержня.
После этого просверлите отверстия в 13 мм. Первое сделайте на расстоянии 10 см, второе — через 8 см, следующее — через 19 мм. Размеры 8 и 19 мм следует повторять соответственно. Посредством этих отверстий будет выполнена установка пальцев.
Соедините готовый квадратный профиль с отверстиями при помощи отрезков металлических уголков, тоже соединенных в профиль квадратной формы.
На этом этапе вставляйте между профилями 36-миллиметровые распорки.
После завершения сварочных работ дайте детали полностью остыть, не доставая распорки. Удостоверьтесь, что верхняя балка беспрепятственно проходит в пространство между двумя квадратными профилями.
Сделайте передний узел. На этом этапе вам понадобятся отрезки дюймовой трубы, железный стержень и уголок.
Возьмите уголок длиной порядка 33 см и поставьте на его поверхности метки на расстоянии 6 см в каждом направлении от центра. Срежьте полки к краям от оставленных меток.
По центру металлического уголка сделайте 16-миллиметровое отверстие. С помощью него будет выполняться соединение нижней балки. Согните уголок в букву П.
Далее вам нужно соединить подготовленные детали со стойкой. Контролируйте сварку, не прожгите трубу.
Передний соединительный узел имеет передвижную конструкцию. То есть созданная вами из уголка П-образная фигура с установленными по краям трубами должна крутиться на железном стержне.

Подъемный кран своими руками — ServiceYard-уют вашего дома в Ваших руках.

Изготовление
Ход работы
Видеоматериал

Подъемный кран, сделанный своими руками, всегда пригодится в хозяйстве всем, у кого есть дача, или тем, кто проживает в частном доме. Особенно сильно он потребуется тем хозяевам, кого не пугают различные самостоятельные строительные и ремонтные работы. Аренда такого оборудования, а тем более его покупка, обойдется в немалую сумму. А сделать подъемный кран своими руками, на самом деле, достаточно просто — об этом вы узнаете в данной статье. Попробуйте пошагово разобраться в предложенной инструкции, выполняя все работы, и вы получите отличный инструмент для бытового применения.

к содержанию ↑

Изготовление

Для дальнейшей работы вам понадобятся следующие материалы:

Червячный редуктор (электрический привод должен быть на 600 Вт).
Строительные опоры.
Второстепенные материалы и инструменты для строительства и ремонта.

к содержанию ↑

Ход работы

Большинство нужных и полезных инструментов вполне можно изготовить самостоятельно, тем самым хорошо сэкономив бюджет семьи. В целом, такое сооружение собирается очень просто и максимально быстро. Описанный далее алгоритм поможет даже неопытному мастеру. Главное — это подобрать для будущего сооружения все нужные детали и рабочие инструменты.

Важно! В конечном итоге получившаяся конструкция будет иметь вес примерно 250-300 кг. При этом она будет достаточно компактной. Самостоятельно изготовленный подъемный кран будет иметь не очень высокую грузоподъемность (примерно 200 кг), однако, этого будет более чем достаточно для большинства домашних строительных или ремонтных работ.

Перейдем к самому алгоритму по изготовлению мини-крана своими руками:

В нашем механизме будет иметься 2 подшипника. В верхней части между корпусом и основанием будет стоять опорный подшипник. Внизу — простой радиальный подшипник. Под нижний подшипник рассчитывают внутренний диаметр корпуса, а также наружный диаметр основания.

Важно! И та, и другая деталь должны плотно войти в подшипник. Таким образом, обе детали соединяются.

Для того чтобы понадежнее зафиксировать радиальный подшипник, снизу на корпус накручивают гайку, толщина резьбовой и подпорной частей которой должны быть не менее, чем 3 мм.
Далее этот узел прикрепляют к платформе болтом, который будет притягивать основание к платформе. Так у вас получится следующая конструкция: платформа с основанием будут неподвижными, а корпус с гайкой будут вращаться.

Важно! Чтобы затянуть болт, который будет крепиться к основанию платформы, будет необходим накидной ключ с удлинителем, а также две шайбы — гровер и плоская.

Самое время перейти к изготовлению стойки мини-крана своими руками. Его высота должна быть вам по пояс. Для того чтобы ее изготовить, припасают кусок трубы и 4 куска швеллера. Ровно подрезать торец трубы можно, используя автомобильный хомут и затягивая его на ней, затем ровную окружность прорезают болгаркой.
Далее к вырезанному торцу приваривают платформу поворотного механизма, которую нужно заказать, опираясь на размеры выбранной вами трубы.
Далее переходят к изготовлению ножек. Их приваривают таким образом, чтобы сама стойка не заваливалась.
Теперь можно переходить к подвешиванию трубы с уже приваренной платформой. Веревку пропускают в отверстие в центре платформы поворотного механизма, а ножки подставляют к трубе наискосок. Таким образом, труба должна висеть ровно, а ножки — опираться на нее со всех четырех сторон.
После нахождения равновесия подъемного крана своими руками углы у швеллеров, упирающихся в трубу, очерчивают на глаз и подрезают болгаркой.
Далее переходят к изготовлению опорного креста и прикреплению его к ножкам с помощью гаек. Его обычно изготавливают из различных жестких профилей.
После этого переходят к платформе подъемного крана, где будут находиться противовес, а также стрела и лебедка. Платформу крепят к корпусу поворотного механизма с помощью четырех болтов.

Важно! В качестве платформы можно использовать 1,5-метровый двутавр, ширина которого будет составлять примерно 18 см.

Перейдем к блоку противовесов — его обычно делают из кусков швеллера, но допустимы и другие варианты. В конечном итоге главное — это качество получившегося контейнера для груза.
Лебедку обычно устанавливают мощностью в 0,5 тонн, с тормозом.
Остается сделать стрелу для подъемного крана своими руками. Ее всегда делают из бруса, крепления с валом и наконечника со шкивом.
Корпус крепления делают из куска швеллера, а для вала подойдет, например, кусок вала ротора от какого-нибудь старого двигателя. После этого его выгибают в тисках, а вокруг прикрепляют две скобы, после чего фиксируют его к корпусу крепления, который позже будет вставлен в приготовленный брус.
Приобретают для обычных подшипники, которые будут плотно насаживаться на вал. В корпусе крепления вырезают посадочное место.
Подшипники в корпусе закрепляют.
Брус к швеллеру прикрепляют стяжками, изготовленными из металлической полосы, толщина которой составляет примерно 3 миллиметра.
На конце стрелы закрепляют шкив для троса.
Далее стрелу собирают, предварительно усилив ее.
После этого переходят к сборке всей платформы подъемного крана своими руками. На нее устанавливают лебедку, под лебедку — блок противовесов, с другой стороны — корпус подъема стрелы со стрелой.

Важно! Вся сборка должна проходить в лежачем положении, и после завершения конструкцию нужно поднять, чтобы она находилась в вертикальном положении на какой-либо опоре.

Поворотный механизм крепят к стойке, после чего на нее устанавливают платформа таким образом, чтобы стрела и противовес были в равновесии.
Собранную платформу крана подвешивают и приподнимают таким образом, чтобы была возможность подставить под нее стойку.
Поднимают платформу с помощью лебедки. Для этого ее трос пропускают через блок и цепляют за корпус подъема стрелы, находящийся на другом конце платформы.
Платформу поднимают с помощью лебедки.
Подвесив ее таким образом, и подставив под нее стойку, ловят положение, где противовес уравновешивает стрелу.
В таком положении просверливают четыре сквозных отверстия и крепят с помощью болтов платформу к стойке.

Работу можно считать завершенной!

к содержанию ↑

Видеоматериал

Для строительных работ порой не хватает чего-то, что может поднять тяжелые грузы. Из данной статьи вы узнали, как сделать подъемный кран своими руками, а значит — теперь в несколько раз упростили себе задачу решения различных вопросов, связанных с бытовыми нуждами и строительно-ремонтными работами.

Модель башенного крана из бумаги: как сделать из картона кран своими руками, аппликация подъемный кран из цветной бумаги

Подъемные краны очаровывают и взрослых, и детей. Каждый мальчик или даже девочка с восторгом следят, как крутится стрела на огромной высоте, да и взрослые с интересом наблюдают за работой стальных гигантов. Сделать самостоятельно башенный кран из бумаги – интересная творческая задача для любого моделиста.

Особенности строительной техники из бумаги
Примеры макетов из бумаги и картона
Как сделать подъемный кран из бумаги
Необходимые материалы и инструменты
Поэтапная сборка объемной модели 3D с пошаговыми фото
Шаблоны для распечатки
Пошаговая схема сборки
Башенный кран из бумаги с простой схемой
org/ListItem»> Поэтапный план создания игрушки
Аппликации для детей
Объемная аппликация
Шаблоны для вырезания или раскрашивания

Особенности строительной техники из бумаги

Благодаря доступности, недорогой цене и легкости в обработке, бумага является самым популярным материалом для создания объемных поделок, она позволяет создавать масштабные модели любой строительной (и не только!) техники любого уровня детализации. Макеты кранов, собранных из бумаги или картона, могут быть самыми разнообразными – от наивных детских поделок, до сложных изделий, состоящих из множества деталей, которые по фото не всегда можно отличить от настоящих.

Примеры макетов из бумаги и картона

Разные коллекционные модели подъемных кранов, которые точно повторяют свои реальные прототипы, сделанные при помощи клея, бумаги и ножниц. Примеры креативных поделок на тему строительного крана.

Autojerab PWD 4136.

Kobelco 7070G.

Praga V3S AD 080.

Грузовик с башенным краном.

Башенный кран из картона.

Как сделать подъемный кран из бумаги

Сделать башенный кран из бумаги – вызов для любителя бумажных поделок. Этот вид строительной техники отличает длинная стрела, которую не так-то просто собрать аккуратно по всей длине и расположить так, чтобы она не перевешивала готовое изделие. Начинающим моделистам лучше воспользоваться готовыми шаблонами разверток строительных кранов, а профессионалы бумажного дела могут попробовать свои силы при самостоятельной разработке действующей модели подъемного или макет козлового крана из картона.

Необходимые материалы и инструменты

Независимо от сложности выбранной объемной модели кранов распечатывают развертки на плотной бумаге или на тонком картоне. Интересный эффект металлического кузова получается, если распечатать развертки на фотобумаге, но в таком случае, в зависимости от размера деталей или качества фотолистов могут получиться неаккуратные, «рваные» сгибы, поэтому перед печатью всего макета стоит попробовать собрать 1-2 детали, чтобы проверить материал в деле. Дополнительно для того, чтобы сделать подъемный кран из бумаги понадобятся:

острые ножницы;
линейка, желательно металлическая;
канцелярский нож для прорезания прямых линий (под линейку) или сложных отверстий в заготовках;
клей-карандаш;
нить подходящей толщины для имитации металлического троса;
большой лист картона или журнал, для застилания рабочей поверхности. Такая подложка убережет стол от повреждений, и поможет сделать срезы и сгибы более ровными;
простой карандаш, чтобы подписывать с изнанки номера уже вырезанных элементов.

Качество итоговой работы во многом зависит от выбора клея. ПВА размачивает бумагу и коробит готовое изделие, а клеящий карандаш с истекшим сроком годности становится тягучим, и может попортить внешнюю сторону поделки.

Поэтапная сборка объемной модели 3D с пошаговыми фото

Реалистичная модель башенного крана Grove RT 1650, собранная из плотной бумаги по готовым шаблонам. На создание этого строительного гиганта своими руками уйдет около 4-6 часов спокойной работы, в зависимости от навыков моделиста.

Шаблоны для распечатки

Развертка крана состоит из 5 листов, печатать схему лучше на плотной бумаге, (120 – 160 гр/см) или тонком картоне. Распечатки не стоит скручивать в рулон, в таком случае бумага все равно останется немного закругленной, и это негативно повлияет на итоговый вид изделия.

Пошаговая схема сборки

Детали вырезают по мере необходимости и сразу подписывают простым карандашом их номера с изнаночной стороны. Сборку производят совмещая номера согласно схеме, начиная с мелких элементов, постепенно переходя к более крупным деталям.

Перед соединением двух фрагментов каждый из них хорошо просушивают. Излишняя спешка может привести к тому, что детали покоробятся и потеряют форму.

Пошаговая схема сборки модели.

Башенный кран из бумаги с простой схемой

Упрощенная модель для детского творчества с движущимися колесами и крюком. Если ребенок разберется, как сделать из картона кран, и сделает игрушку самостоятельно, это поможет ему понять принцип работы противовеса и общее устройство этого гиганта строительной техники.

Собирают кран из бумаги коричневого или оранжевого цветов, или раскрашивают готовую поделку соответственно реальным машинам.

Поэтапный план создания игрушки

На выбранной бумаге вычерчивают шаблоны заготовок согласно представленной схеме. Размер деталей (на схеме он дан в миллиметрах) можно пропорционально увеличить или уменьшить в зависимости от желаемого размера итоговой игрушки.
Собирают корпус крана в виде перевернутой коробочки.
Из картона вырезают колеса, раскрашивают их и при помощи осей-зубочисток прикрепляют к кузову. Края осей закрепляют бусинами или пластилином. Поверх раскрашенных колес можно наклеить диски из фольги, или нарисовать их серебряной краской.
Склеивают башню в виде бруска со скошенной верхней частью и приклеивают в центр платформы.
Собирают стрелу и приклеивают к башне под углом. До высыхания детали придерживают ее руками.
Собирают заднюю часть крана и приклеивают ее на одном уровне со стрелой с другой стороны от башни.
Чтобы готовая модель крана из бумаги была устойчивой, к ней приклеивают противовес – перевернутую коробочку, расположенную позади башни.
Сгибают крючок из медной проволоки, фольги или вырезают его из картона.
Прикрепляют крючок к стреле при помощи толстой нитки.
Дорисовывают красками или фломастерами на корпусе игрушки мелкие детали, по своему вкусу или согласно фотографиям реальных башенных кранов.

Игрушка готова. Собственноручно вычерченная и собранная с нуля модель строительного гиганта будет для ребенка поводом для гордости, и возможностью почувствовать себя настоящим инженером-конструктором.

Процесс выбора материалов для создания и отделки моделей и вычерчивание вручную чертежей развивают творческие способности ребенка и самостоятельность в большей степени, чем сборка игрушек по готовым покупным наборам.

Аппликации для детей

Аппликация – развивающий и увлекательный вид творчества для малышей. Процесс вырезания деталей из цветной бумаги — это приятное занятие, стимулирующее зрительные центры, тактильные ощущения и мелкую моторику, а сборка мелких элементов в цельную картину приводит детей в восторг, заодно обучая конструктивному мышлению.

Объемная аппликация

Такую объемную аппликацию строительного крана и мальчики, и девочки выполняют с удовольствием.

Для создания аппликации понадобятся:

набор цветной бумаги;
фломастеры;
клей-карандаш;
ножницы, простой карандаш, линейка и ластик.

Из цветной бумаги вырезают элементы будущей картины. Стрела делается из четвертинки круга, свернутой длинным узким конусом.

Платформа, башня и противовес собираются из прямоугольников, свернутых в полуцилиндры. Колеса и диски делают из плоских бумажных кружочков.

Наклеивают все детали в правильном порядке на выбранную основу.

Фон для поделки лучше выбирать голубого или зеленого цвета, для большей реалистичности картинки.

Аппликация готова, осталось только вставить ее в рамку и подарить папе или дедушке.

Шаблоны для вырезания или раскрашивания

Чтобы сделать аппликацию по готовому шаблону, понравившуюся картинку распечатывают и аккуратно вырезают все детали (можно перерисовать). Получившиеся заготовки прикладывают к цветной бумаге выбранного цвета, обводят и вырезают элементы будущей картины. Когда все детали подготовлены, их раскладывают в правильном порядке, чтобы получилась готовая картинка и приклеивают.

Самостоятельный выбор цвета элементов развивает у детей умение подбирать гармоничные цвета и развивает вкус.

Создание башенного крана из бумаги – не самая простая задача, однако потраченные усилия стоят того, чтобы пополнить коллекцию моделью этого обаятельного строительного гиганта, а сборка игрушки вместе с ребенком станет хорошим поводом объяснить ему принцип работы лебедки, устройство противовеса, и технологию работы строительного крана в целом.
