Буржуйка в гараж своими руками: инструкция и схемы

Как у женщин есть свои места сбора – парикмахерские, салоны красоты, так и у мужчин есть свои клубы по интересам. Доступ женщинам в них ограничен. Один из них – гараж. Здесь не только ремонтируют автомобили, но и советуются, решают проблемы, общаются. А климат у нас в основном умеренный. Зима длится долго. Приходится думать об отоплении. Наиболее удобный вариант отопления – буржуйка в гараж.

Достоинства и недостатки буржуек для отопления

Самодельная буржуйка в гараж ставится идеально. Небольшие размеры, доступные материалы, простота изготовления.

Идеально подходит самодельная буржуйка в гараж

Существует несколько вариантов изготовления буржуйки из подручных материалов:

1. Изготовить из старой бочки. Достоинства: быстро делается мало материалов. Недостатки: тонкие стенки (малая теплоемкость, быстро прогорят).
2. Изготовить из старой молочной фляги. Достоинства: здесь работы еще меньше – приварить ножки, вварить трубу, установить колосник и просверлить отверстия в дверце для доступа воздуха. Недостатки: толщина стенок фляги такая же, как у бочки.
3. Изготовить из старого газового баллона. Достоинства: стенки газового баллона достаточно толстые и из качественной стали. Легко найти старый. Есть варианты изготовления вертикально и горизонтально. Недостатки: надо очень осторожно подойти к процессу вскрытия. Даже простояв неделю открытым на воздухе, баллон при резке может вызвать взрыв. Рекомендуется сначала, заполнить баллон водой.
4. Изготовить из металлического листа. Достоинства: размеры и материалы можно выбрать любые, изготовить экран и провести технические дополнения для увеличения теплоемкости (например, между стенками засыпать песок или обложить кирпичами). Недостатки: увеличение веса потребует создания нормального фундамента.

Расчёт основных параметров (с чертежами и размерами)

Несмотря на свою простоту для качественной работы буржуйки нужно провести некоторые расчеты. Рассчитываются все элементы конструкции.

Труба

Главное — рассчитать диаметр трубы. Если этот диаметр будет слишком велик, то все тепло будет уходить в атмосферу. Если мал – не будет тяги, печка будет дымить. Диаметр (в мм) должен быть в 2,7 раза больше объема буржуйки в литрах. Емкость определяется без объема пространства ниже колосников (высота равна расстоянию от верха до колосника).

Пример: высота от верхней стенки до колосников 25 см, ширина 40 см длина 50 см то общий объем в литрах 50л. Диаметр трубы будет 50 х 2,7 =135 мм.

Существует несколько вариантов изготовления буржуек для гаража

Экран

Основная задача экрана отражать тепло внутрь для повышения температуры горения. Тогда газы не остынут, а полностью догорят. Топливо должно сгорать методом частичного пиролиза. Экран устанавливается на расстоянии 50-70 мм от стенок с трех сторон. Хорошо изготавливать экран из красного кирпича. Тот нагревается и потом долго и постепенно отдает тепло.

Можно сделать и систему водяного отопления по всему гаражу, используя буржуйку.

Подстилка

В связи с тем, что часть тепла излучается вниз, пол под печкой нагревается. Если он деревянный, то возможно возгорание. Возможно выпадение угольков во время открывания дверцы. Необходима подстилка из железа или другого негорючего материала (например — листовой асбест). Подстилка должна перекрывать контур печки на расстоянии 350-600 мм.

Читайте также:

Подвал в гараже своими руками

Что такое цокольный этаж?

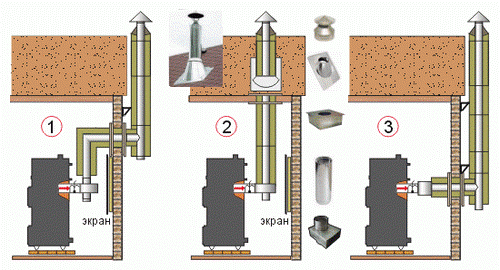

Дымоход

Газы все равно не сгорают в печке полностью. Поэтому дымоход делают таким образом, что часть трубы делается вертикально приблизительно 1 метр. Вторая часть почти горизонтально и длинной 2,5 – 4,5 метра. Эта часть называется боровок. В нем раскаленные газы отдают тепло и повышают КПД печки. Боровок не должен контактировать или быть близко возле горючих материалов (деревянных стен или пола).

Если гараж деревянный, то место выхода трубы наружу должно быть экранировано асбестом или другим негорючим материалом. Расстояние до деревянной неэкранированной поверхности не должно быть меньше 1 метра.

Чертеж буржуйки прилагается:

Схема изготовления буржуйки

Необходимые инструменты и материалы

Для изготовления буржуйки необходимы инструменты:

• сварочный аппарат;
• молоток;
• зубило;
• ветошь;
• болгарка;
• наждачная бумага.

Из материалов в первую очередь необходимо иметь основное – бочку, или молочную флягу, или газовый баллон, или листы металла из чего собственно и будет сделана печка.

Кроме них будут нужны:

• листовой материал;
• стальные трубы;
• дверные шарниры;
• колосники или прутья арматуры;
• патрубок с флюгаркой;
• огнеупорный кирпич.

Этот список не может быть полным, и что-то можно заменить.

Выбор топлива

Буржуйка – это печка, которую можно топить разнообразным топливом. Это дрова, торфяные брикеты и т. д. Часто используется такое бросовое топливо, как отработка масла. Этот вид топлива требует определенной доработки печки, но доступен и дешев, особенно в больших городах, где с дровами не всегда просто. А если это гараж, где занимаются заменой масла, то как раз с отработкой проблемы нет. Топливо в виде масла дает больше тепла, сгорает полностью. Без золы.

Дрова для буржуйки

Дрова для буржуйки могут быть любые, но все же есть определенные предпочтения.

Дрова из хвойных пород быстро горят, дают меньше тепла и выделяют много сажи, которая забивает дымоход. Возникает вероятность пожара.

Лучше использовать дрова из лиственных пород это:

• береза;
• акация;
• осина:
• дуб;
• плодовые деревья;
• ольха.

Эти дрова горят долго и жарко.

Водяное отопление в гараже от буржуйки имеет особое преимущество — для нагрева печки можно использовать любое доступное топливо: дрова, уголь, растительные отходы.

Подготовительные работы перед сборкой

Перед сборкой и установкой надо правильно выбрать место. По технике безопасности печку нужно ставить в месте удаленном от автомобиля на расстоянии не ближе 1,5 метра. Оптимально в углу удаленном от входа. Стены гаража в этом месте лучше всего защитить листовым асбестом.

Сборка буржуйки в гараж

Как сделать буржуйку в гараж своими руками

Если Вы владеете навыками выполнения сварочных работ, то установка буржуйки в гараже пройдет без проблем. Для этого надо :

• нарисовать для себя эскизный проект;
• выбрать место;
• провести ревизию имеющихся материалов;
• выбрать нужное количество материалов;
• найти или купить недостающее;
• провести разметку и раскрой по эскизу;
• сварить печку;
• установить на место и вывести трубу наружу.

 Буржуйка в гараж своими руками готова!

Классическая печь – буржуйка

Чтобы получилась классическая печка-буржуйка своими руками для гаража, нужно совершить 10 шагов:

1. Сделать из листового материала 5 заготовок: дно, две боковых, две для формирования дымооборота.
2. Разметить места для крепления колосниковой решетки и листов дымооборота на боковых заготовках. Приварить в этих местах по прутку арматуры или уголку для последующего крепления в этих местах колосника и листов дымооборота. Колосник можно купить стандартный чугунный или сварить колосниковую решетку из полосок шириной 25 – 30 мм толстого металла (можно использовать прутки арматуры, тракторные пальцы или куски труб диаметром 20 -30 мм).
   Классическая печь – буржуйка

3. Приварить боковые стенки ко дну. Использовать строительный угольник для сварки вертикально.
4. Последовательно приварить нижнюю и верхнюю заготовку так, чтобы образовался канал для дыма.
5. Приварить крышку с вваренной гильзой. В гильзе установить заслонку, чтобы можно было перекрывать дымоход. Вырезать и приварить перемычки.
6. Сделать дверцу. Оснастить ее петлями и задвижкой. Дверцу делать большой, чтобы легче потом было выгребать золу. Закрепить в передней части.
7. Приварить ножки из кусков металлической трубы длиной 8-10 см. Внутри трубы можно закрепить гайки. Ввернув в гайки болты, можно выравнивать положение печки.
8. Изготовить дымоход из трубы. Диаметр трубы подобрать не меньше расчетного.
9. Закрепить дымоход, изолировав переход в стене.
10. Установить печку на месте и отрегулировать по высоте. Зафиксировать дымоход в гильзе.

Печь из молочной фляги

Перед тем, как поставить такую буржуйку в гараже, нужно знать, что масштаб сварочных работ здесь меньше. Фактически здесь привариваются ножки к корпусу и дымоходная труба. Дверь остается стандартная. В ней высверливаются отверстия для хода воздуха. Изготавливается из металлического прутка колосниковая решетка. Она горизонтально крепится в нижней части фляги.

Устанавливается на нужное место и в гильзе крепится дымоход.

Такая печка больше подойдет для сжигания мусора чем для обогрева.

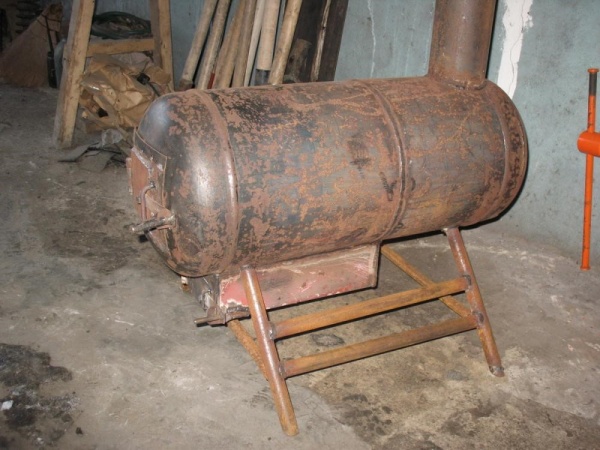

Из газового баллона

Как сделать буржуйку в гараж своими руками из баллона? Печку из газового баллона делают различных конструкций — горизонтально и вертикально.

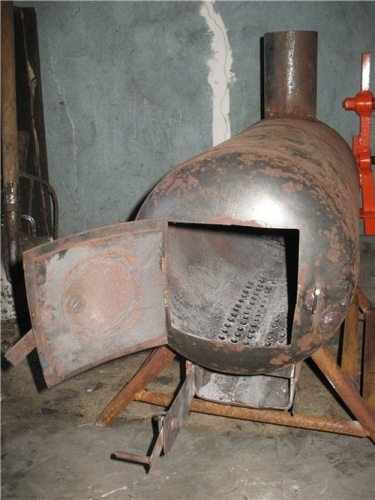

При установке горизонтально сама емкость баллона является топочной камерой. Вместо колосниковой решетки сверлят ряды отверстий в стенке и на этом месте привариваю коробку зольника с выдвижным ящиком. Можно вырезать окно и установить стандартную колосниковую решетку. В торцовой части делается вырез для дверцы. Дверцу можно сделать из этого сегмента, повесив на петли и прикрепив ручку с задвижкой или вварить стандартную. С противоположной части вваривается гильза дымохода.

Внизу крепятся ножки.

При установке вертикально внутреннее пространство баллона делится на две части. В нижней части крепится круглая колосниковая решетка и зольный ящик.

В верхней части вырезается окно для дверцы и вваривается гильза дымохода. Верхнюю полукруглую часть можно срезать и приварить металлический лист, получив варочную поверхность.

Правила эксплуатации

При эксплуатации буржуйки надо выполнять правила безопасности:

1. Выдержать расстояния до опасных в пожарном отношении предметов или стен.
2. Дымовую трубу обязательно вывести на улицу.
3. Место сопряжения трубы со стенкой экранировать асбестом.
4. Рядом с печкой повесить огнетушитель и поставить ящик с песком.

Способы улучшения работы печи

У буржуйки большой недостаток – она быстро остывает. Чтобы этого избежать, необходимо увеличить ее теплоемкость. Для этого можно добавить тепловой экран из красного кирпича. Кирпич будет нагреваться и потом медленно отдавать накопленное тепло. Для этих же целей можно сварить систему водяного отопления. Вода, нагревшись, будет разносить тепло по всей площади гаража, даже когда пламя не горит.

Надо позаботиться и о сохранении тепла в помещении.

Читайте также:

Можно ли зимой заливать бетон?

Как поcтроить баню из керамзитобетонных блоков?

Как правильно чистить

Чистят буржуйку достаточно редко. Периодически нужно проверять дымоход, обращая внимание на боровок. Если появилась сажа на стенках трубы, надо его почистить щеткой или ершиком. Щетина должна быть металлическая или из жесткой пластмассы.

Заключение

Изготовить буржуйку, имея навыки сварщика и слесаря, достаточно легко. Достаточно посмотреть проекты в интернете и решить — как делать. Зато зимними вечерами хорошо ремонтировать машину или просто посидеть в теплом гараже с друзьями. Главное соблюдать правила эксплуатации.

Буржуйка своими руками в гараж: чертежи, фото, видео

Чтобы в холодный период года выполнять какие-то работы в гараже или на даче, нужно организовать простейшее отопление. Зная, сколько нынче стоит электричество, большинство гаражных умельцев предпочитает пользоваться заводскими и самодельными обогревателями, действующими на дровах или масляной отработке. Задача нашей статьи – предоставить чертежи и подробно описать, как правильно сделать буржуйку своими руками для применения в гараже либо небольшом дачном домике.

Подбираем конструкцию печки

Поскольку на просторах интернета хватает чертежей обычных буржуек, мы предложим на выбор 4 оригинальных конструкции, одна из которых непременно подойдет для ваших условий:

1. Двухходовая печь на дровах и угле, сваренная из листового металла.
2. Вертикальный отопитель из газового баллона с воздушным или водяным контуром.
3. Пиролизная печка длительного горения из баллона или трубы, установленной горизонтально.
4. Капельница на отработке автомобильных и других масел.

Агрегат с двумя дымооборотами

Примечание. Отопительную печь также можно построить из керамического кирпича, о чем доступно рассказывается в этой теме. Подобный источник тепла неплохо впишется в интерьер дачи, но неудобен для гаража из-за размеров кирпичного строения, долгого прогрева и отсутствия мобильности.

Дровяной отопитель с воздушной камерой вверху

Теперь дадим ряд рекомендаций по выбору конструкции самодельной буржуйки:

1. Если вы проводите в гараже немного времени (1—3 часа в день), то понадобится быстрый нагрев помещения, а его обеспечит вертикальная дровяная печка с воздушным теплообменником (вариант №2), представленная на фото. Благодаря вентилятору, прогоняющему воздух сквозь верхнюю камеру, она действует по принципу тепловой пушки.
2. Тот же второй вариант сгодится для боксов больших размеров (стандартные габариты гаража — 6 х 3 м). Тогда воздушная камера превращается в водяной контур, подключаемый к регистрам отопления.
3. Для постоянного обогрева стандартного гаража подойдет вариант №1 – эффективная двухходовая печь на дровах, либо №3 – агрегат продолжительного горения. Выбор зависит от наличествующего у вас материала: первая делается из пропанового баллона, вторая – из листового железа толщиной 4 мм.
4. Тем, кто планирует сжигать для отопления отработанные масла, рекомендуется сварить из круглой трубы печку капельного типа (вариант №4). При желании и умении можно провести ее модернизацию — переделать в котел, изготовив водяную рубашку.

Двухкамерная пиролизная печка

Справка. Из популярных гаражных самоделок стоит упомянуть еще 2 конструкции: знаменитая печь — буржуйка верхнего горения Бубафоня и маленький отопитель из колесных дисков. Изготовление первой подробно описано в другой инструкции, второго – показано в видеосюжете:

Сборка эффективной буржуйки

Общеизвестно, что обычным железным печкам свойственен малый КПД (около 45%), поскольку значительная часть тепла уходит в трубу вместе с дымовыми газами. В нашей конструкции реализовано современное техническое решение, применяемое в твердотопливных котлах – установка на пути продуктов горения двух перегородок. Огибая их, газы передают тепловую энергию стенкам, отчего КПД становится более высоким (55—60%), а буржуйка – экономичнее. Принцип действия агрегата отражает чертеж – схема:

Для изготовления вам потребуется листовая низкоуглеродистая сталь 4 мм в толщину, кусок трубы Ø100 мм и металлопрокат для ножек и колосниковой решетки. Теперь о том, как сделать экономную буржуйку:

1. Нарежьте заготовки из металла согласно чертежу и выполните проемы для дверец топливника и зольника.
2. Сварите из уголков или арматуры колосниковую решетку.
3. Из вырезанных частей изготовьте дверцы с запорами.
4. Соберите агрегат на прихватках, а затем проварите швы всплошную. Поставьте патрубок дымохода и ножки.

Совет. Нижнюю перегородку, сильно нагреваемую пламенем, лучше сделать из более толстого железа – 5 или 6 мм.

Для лучшей теплоотдачи мастерами практикуется приваривание к корпусу дополнительных наружных ребер, как это сделано на фото.

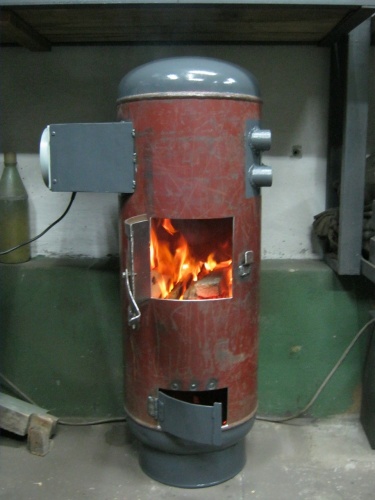

Как сварить вертикальную печь из баллона

Данная печка-буржуйка отличается от подобных агрегатов наличием воздушной камеры, устроенной в верхней части и полностью изолированной от топливника стальной перегородкой. Внутри нее установлены теплообменные ребра, сквозь которые нагреваемый воздух продувается вентилятором. Для подачи холодного и выброса горячего потока в крышку встроены патрубки диаметром 40—50 мм, что и продемонстрировано на чертеже.

Примечание. Организация камеры подогрева воздуха в верхней зоне топливника позволяет отбирать теплоту продуктов сжигания, проходящих мимо нее в дымоход. Поскольку в вертикальной печи пламя охватывает всю порцию дров, происходит интенсивный нагрев воздушного потока в отдельном отсеке, благодаря чему температура в гараже быстро поднимается.

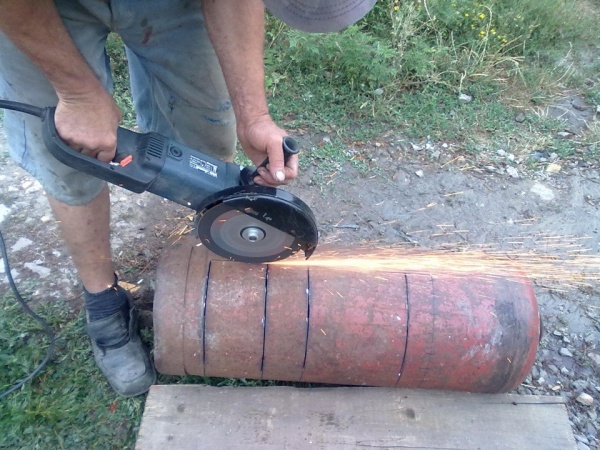

Первая операция – правильная разборка 50-литрового баллона из-под пропана. Чтобы вытеснить остатки сжиженного газа, необходимо вывернуть вентиль и заполнить резервуар доверху водой. После болгаркой нужно отрезать крышку (линия реза – заводской шов) и действовать в таком порядке:

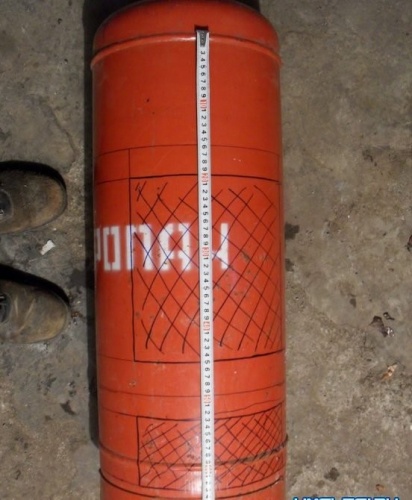

1. В боковой стенке баллона выполните прямоугольные проемы для зольной и загрузочной дверки и обрамите их стальной полосой толщиной 3 мм, как показано на чертеже. Вырежьте отверстие Ø100 мм под дымоходный патрубок.
2. Изготовьте колосники съемного типа и установите их внутри корпуса на приваренные уголки.
3. Сделайте дверцы зольной и топливной камеры, прикрепите к ним ручки и петли, а затем установите в обрамленные проемы.
4. Вырежьте круг Ø30 см из металла толщиной 4 мм – это будет дно камеры. Приварите к одной его поверхности ребра из отходов металлопроката, после чего герметично состыкуйте его с топливником на сварке.
5. В отрезанной крышке проделайте 2 отверстия и вварите патрубки для подключения воздуховодов. По готовности крышку установите на прежнее место (но теперь – над теплообменником) и тщательно пройдите стык сваркой.

Вертикальная буржуйка в гараж способна сжигать древесину различного качества и влажности, в том числе и опилки, а также подавать нагретый воздух в любую точку помещения, что актуально для теплиц. Вдобавок она может обеспечивать теплом радиаторы и регистры, если их подключить к патрубкам в крышке верхней камеры и заполнить систему теплоносителем.

Внимание! Чтобы избежать закипания воды и прорыва труб, нужно создать ее постоянную принудительную циркуляцию от насоса и поставить расширительный бачок открытого типа. В качестве теплоносителя используйте антифриз, ведь гараж не топится круглосуточно.

Изготовление горизонтального отопителя

Если стандартный пропановый баллон уложить горизонтально, а в торце устроить дверцу, то получится довольно вместительный топливник, куда войдут метровые поленья. Для лучшей теплоотдачи и дожигания образующихся пиролизных газов нужно сделать вторичную камеру с перегородками, как это показано на чертеже.

Дожигание горючих газов в данной буржуйке совмещено с отбором теплоты у продуктов сжигания, огибающих полусферические перегородки (вырезаются из корпуса баллона). Ну и непременный атрибут интенсивного теплообмена – наружные ребра из стальных полос – ставятся обязательно. Практика показывает, что подобная печка обогревает гараж площадью до 50 м² в режиме среднего горения, о чем рассказывается в очередном видео:

В изготовлении отопительный агрегат несложен: в передней части устанавливаются дверцы, а в задней прорезается отверстие, куда приваривается вторичная камера из трубы или второго баллона. Чтобы не отнимать полезный объем топливника, зольник делается навесным. При необходимости сверху горизонтальной части устраивается варочная поверхность.

Делаем буржуйку на отработке

Солярка и отработанное машинное масло – очень калорийное топливо. Если оно достается вам недорого, то нет смысла связываться с дровами и углем, проще изготовить надежную печь – капельницу. Ее принцип действия заключается в сжигании отработки, капающей внутрь раскаленной чаши. Причем по пути жидкое топливо успевает прогреться, так как проходит через маслопровод, встроенный внутрь трубы – дожигателя. Устройство буржуйки капельного типа подробно изображено на чертеже.

Для эффективного сгорания масла воздух в печку нагнетается с помощью вентилятора, а отработка течет естественным образом из бачка, подвешенного к стене рядом с отопителем. Другой вариант – принудительная подача горючего путем создания давления в топливной емкости (например, ручным насосом).

В качестве корпуса печи может выступать как труба Ø219 мм, так и пропановый баллон диаметром 30 см. Изготовление масляной буржуйки своими руками – задача несложная, главное, правильно сделать отверстия и прорези в дожигателе и проложить топливопроводную трубку к чаше, установленной на дне. Полное руководство по сборке представлено в другой нашей статье. Ближе познакомиться с работой отопителя вы можете из видеоролика:

Заключение

Надо понимать, что показанные выше конструкции дровяных и масляных буржуек для гаража могут меняться и дорабатываться вами в процессе эксплуатации. В том и прелесть самодельных печек – они совершенствуются по вашему желанию. Пример: гаражные умельцы нередко делают внешний водяной контур на базе самоварного теплообменника, встраиваемого в вертикальный участок дымоходной трубы. Это дает возможность задействовать водяное отопление без вмешательства в конструкцию и переделки самой печи.

Инженер-конструктор с опытом работы в строительстве более 8 лет. Автор и главный редактор всех статей на сайте «qustu.com».
Закончил Восточноукраинский Национальный Университет им. Владимира Даля по специальности «Оборудование электронной промышленности» в 2011 году.

фото и видео-инструкция по изготовлению

Гараж — излюбленное место многих автолюбителей. Владельцы автомобилей стараются облагородить помещение, сделать его более практичным и уютным. В зимнее время года в неотапливаемом гараже проблематично проводить много времени, поэтому многие мастерят самодельные буржуйки для обогрева. Конечно, можно купить готовый отопительный прибор, но сделать печь самому будет дешевле и экономичнее.

Буржуйка подходит для обогрева гаража в холодное время года. Она намного экономичнее электрических отопительных приборов, а ее установка и монтаж не требуют серьезных строительных навыков.

Буржуйка в гараже: плюсы и минусы

Автолюбители устанавливают самодельную буржуйку в гараже по нескольким причинам:

• печь обогревает помещение зимой;
• на буржуйке можно приготовить пищу или разогреть чайник;
• самодельный отопительный прибор при дизайнерском подходе может стать украшением гаража.

Советуем подробнее прочитать почему дымит буржуйка и найти ответы на интересующие вопросы.

Печь-буржуйка в сравнении с другими отопительными приборами обладает рядом преимуществ:

• Для растопки можно использовать разнообразное топливо — дрова, угли, строительные отходы, нефтепродукты, отработанное масло и др.
• Главное достоинство буржуйки — скорость обогрева помещения. Благодаря высокому КПД и мощности печь нагреет гараж площадью 50-60 кв. м. за 15-20 минут.
• Печь равномерно распределяет тепло вне зависимости от места, где она находится.
• Буржуйка является экономичным отопительным прибором. К примеру, отопление гаража буржуйкой обойдется в несколько раз дешевле, нежели электрическим обогревателем.
• Дополнительное преимущество буржуйки в гараже — возможность приготовить или разогреть еду. Создавая печь самому, достаточно закрепить на верхней ее части варочную поверхность из металла.
• Самодельная печь обойдется автолюбителю практически бесплатно, если в гараже завалялись ненужная бочка, лист металла и труба.

Ранее мы уже писали статью про установку буржуйки для обогрева и рекомендовали добавить ее в закладки.

Печь-буржуйка гармонично впишется в интерьер любого гаража. Кроме функции обогрева отопительный прибор имеет «режим приготовления пищи». В верхней части буржуйки устанавливают варочную панель, где можно подогреть чайник или приготовить еду.

Недостатками буржуйки в гараже являются:

• необходимость устройства дымохода в гараже;
• периодическая чистка дымоотводной трубы;
• необходимость постоянной подачи топлива;
• невозможность аккумулировать тепло.

Рекомендуем изучить по данной теме также:

Инструкция по изготовлению печки-буржуйки из металлической бочки

Все имеют представление о буржуйке как о железном ящике в форме прямоугольника, на котором располагается дверца для закладки дров, а также дымовая труба, зачастую прикрепленная к самому ящику сверху. Раньше все так и было. Самое твердое топливо сгорало в такой конструкции очень быстро, при этом практически все тепло, которое она выделяла, выходило в трубу. В то время как греющую часть, использовали трубу, которую, как правило, прокладывали через все помещение. Однако время не стоит на месте и в таком вопросе произошли существенные изменения.

Читатели считают данные материалы полезными:

• Изготовление чудо-печки для отопления своими руками: особенности работы печи из баллона
• Назначение муфельных печей: видео и фото-способ самостоятельного изготовления

Разновидности гаражных печей

Чтобы сделать печь-буржуйку для гаража своими руками, в первую очередь нужно ознакомиться с возможными моделями. Наиболее популярными видами гаражных печей являются кирпичная и железная буржуйки. Не уступают им и отопительные приборы из подручных средств — из бочки, газового баллона и т.п. Также печки делят в зависимости от используемого топлива — дровяная, угольная, на отработанном масле и др.

Рекомендуем подробнее прочитать про изготовление буржуйки из колесных дисков и найти ответы на интересующие вопросы.

Буржуйки «на отработке» часто встречаются именно в гараже, ведь ненужное машинное масло в больших количествах всегда есть у каждого автолюбителя. Такая печь не выделяет неприятных запахов и вредных испарений. Буржуйка на отработанном масле способна быстро обогреть небольшое помещение гаража. По своей мощности ее можно сравнить с электронагревателем. Эта буржуйка подходит для тех, кто не хочет дополнительно тратить время на чистку зольника, проветривание и т.д. Ведь во время работы печи масло полностью выгорает, а вероятность взрыва или воспламенения практически исключена.

Буржуйка на отработанном масле — популярная модель среди гаражников. Зачастую ее установка связана с тем, что у автолюбителей всегда под рукой отработанное машинное масло.

Интересно! Для работы буржуйки «на отработке» в час требуется 1-1,5 литра масла.

Топить дровяную печь можно покупными заготовками или обычными дровами. Уровень КПД такой буржуйки достаточно высок. Если древесины под рукой не оказалось, можно подавать и древесный уголь.

Интересно! Буржуйка стандартных размеров (70*50*35 см) на дровах способна одноразово вместить в себя не более 3 кг топлива.

Буржуйка в гараже на дровах. В качестве топлива можно использовать небольшие готовые бруски, поваленные ветки и деревья, древесный уголь.

Буржуйка на отработанных нефтепродуктах

Печь на отработанном нефтепродукте представляет собой устройство, состоящее из двух камер. В первой сгорает масло, а во второй — образовавшиеся газы вместе с воздухом.

Совет! В качестве топлива часто используют нефтяное машинное масло, солярка, дизельное топливо, керосин, мазут, трансформаторное или трансмиссионное масла. Ни в коем случае нельзя жечь ацетон и бензиновые растворители.

Как выглядит такая буржуйка на отработанном масле и её основные составляющие

Чтобы сварить такую печь, мастеру понадобится не более 2-3 часов. Она изготавливается из следующих материалов:

• труба для дымохода;
• топливный бак/готовый металлический ящик;
• листовой металл.

Видео: обзор буржуйки для гаража

Из инструментов понадобятся:

• сварочный аппарат;
• болгарка;
• зубило;
• кувалда;
• рулетка, маркер/мел;
• молоток;
• перфоратор;
• заклепки.

Важно! Все сварочные работы рекомендуется проводить в специальной одежде и защитных очках.

Чертеж буржуйки «на отработке». На рисунке изображено два отдела, в первом осуществляется подача и горение масла, во втором — горение газов вместе с воздухом.

Чтобы сделать такую печь своими руками, следует действовать поэтапно:

• Сначала делают чертеж буржуйки для гаража. На рисунке схематично отмечают все детали и заготовки с размерами.
• В качестве топливного отдела используют готовый бак или металлический ящик с вырезанным отверстием для подачи топлива. К баку при помощи сварочного аппарата крепят ножки.
• Верхний отдел делают в форме вытянутого цилиндра. С нижней камерой его соединяют при помощи трубы. Для этого в ящике вырезают небольшой круглый проем. Все стыки проверяют на герметичность. В трубе проделывают отверстия (10 мм в диаметре) для поступления в канал вторичного воздуха.
• Дымоотвод делают в верхней части конструкции под наклоном на высоте нескольких метров.
• Верхнюю поверхность буржуйки можно использовать в качестве «кухонной плиты». Это самое горячее место в печи.
• Чтобы разжечь печку, в камеру заливают несколько литров «отработки», добавляют немного печного топлива, кладут бумагу и поджигают. По мере необходимости масло доливают небольшими частями.

Прочитайте статью о возведении мини-буржуйки и найдите ответы на интересующие вопросы.

Совет! Чтобы печка прослужила на несколько лет дольше, на верхнюю платформу крепят трехмиллиметровый стальной лист.

Буржуйку на отработанном масле изготавливают из металлического ящика или бака. Верхняя камера обязательно должна быть цилиндрической формы.

Этот материал отлично дополнят следующие публикации:

• Обзор отопительных печей Термофор для дома и бани — лучшее из Сибири
• Использование реактивной печи-ракеты с лежанкой для отопления дома или бани

Самодельная металлическая буржуйка

Чугунная или стальная печь для гаража наиболее распространена среди автолюбителей. Ее делают из металлического ящика или ненужной бочки/баллона и трубы с диаметром не менее 3 см.

Важно! Толщина металла не должна быть меньше 5 мм.

Алгоритм действий:

• В первую очередь мастерят металлический ящик с вырезанными отверстиями под топку.
• К нему приваривают подставку/ножки.
• Далее оборудуют место для вывода золы. Для этого мастерят решетку с прорезями (можно использовать арматуру).
• Под пластиной устанавливают ящик, где будет скапливаться зола.
• Дымоходную трубу устанавливают под наклоном в 30 градусов в боковой или верхней части буржуйки.

При желании металлическую буржуйку можно покрыть жаростойкой краской и подключить свою систему отопления

Советы и рекомендации

Опытные мастера советуют устанавливать буржуйку в углу гаража, а дымоходную трубу выводить на противоположную сторону. Таким образом достигается максимальная теплоотдача. Чтобы тепло не уходило вместе с дымом, трубу нужно тянуть под углом 30 градусов. По возможности рекомендуется избегать горизонтальных прямых участков.

Расположение дымоотвода должно быть ступенчатым. Чем меньше прямых горизонтальных участков, тем лучше.

Под печь кладут металлический лист. Установка буржуйки в гараже требует наличия приточной вентиляции и системы вытяжки.

Самодельная буржуйка станет практичным дополнением для любого гаража. Благодаря функции равномерного распределения тепла устанавливать печь можно в любом месте, но специалисты рекомендуют монтировать отопительный прибор в углу.

Буржуйка в гараж своими руками

Гараж можно иметь и не будучи автолюбителем. Часто, гараж — место для общения с друзьями, мастерская, даже производственный цех, который требует обогрева в холодное время года. Гаражи не оборудованы централизованным отоплением. Поэтому обогрев гаражного помещения важен как для человека, работающего в нём, так и для самого помещения. Соблюдение температурного режима в теплом диапазоне, поддержание влажности помещения на должном уровне, положительно сказываются на долговечности гаража. Покупать котёл, и монтировать систему отопления в гараже — достаточно дорогое удовольствие. Намного экономнее и практичнее оборудовать его печью — буржуйкой, сделанной своими руками. Тем более что в дружном гаражном коллективе всегда можно найти необходимые материалы, инструменты и приспособления.

Для чего используется

Следует заметить, что установка буржуйки в гараже не предусматривает особых инженерных изысканий. А вот её самостоятельное изготовление потребует навыков владения электроинструментом и сварки металла.

Однозначными плюсами такой печки есть то, что она имеет компактные размеры, может быть изготовлена для твёрдого и для жидкого топлива, быстро обогревает помещение и хорошо поддерживает в нём тепло. Как дополнительные функции буржуйки можно выделить следующее: использование её для готовки еды, использование в качестве сушилки одежды и обуви.

При соблюдении элементарных норм пожарной безопасности, у такой печки практически нет недостатков.

Конструкция и принцип действия

У твердотопливной буржуйки простейшей конструкции нет каких-либо замысловатых элементов. По сути, это металлическая ёмкость с двумя основными отсеками.

Основной материал, используемый для её изготовления — это металл. Так как он должен обеспечивать устойчивость к высоким температурам, метал следует подбирать толстостенный. Будь то бочка, старый газовый баллон, кусок трубы или отдельные заготовки из листового металла.

Используйте для изготовления буржуйки только стальные элементы. Алюминиевые, латунные, чугунные (кроме колосника) материалы не подойдут. Возникнет проблема их монтажа, связанная с особенностями сварки различных металлов. А также температура плавления этих металлов может оказаться неподходящей.

Основной отсек (топка) — это ёмкость, в которой происходит процесс горения, а значит она должна быть достаточно большой, с доступом воздуха, оттоком дыма и других летучих продуктов горения, но при этом конструктивно подходить под место установки.

Второй основной отсек — это зольник (поддувало). Зольник располагается под отсеком горения, связан с ним отверстиями сеточного типа или колосником из толстого металла (прута, арматуры). Служит зольник для удаления пепла из отсека горения естественным способом. Пепел под своим весом сыпется в отсек зольник через отверстия. Непосредственно из зольника пепел удаляется вручную.

На зольнике целесообразно установить дверцу, регулируя зазор которой можно управлять интенсивностью воздушного потока, поступающего в топку. Дверцу в топке же следует закрывать после загрузки и розжига дров.

Основные отсеки: топка и зольник

В верхний лист вваривается патрубок, через который происходит отток дыма. К этому патрубку приваривается металлическая труба, выводящая дым на улицу.

Чертеж и схема: расчёт основных параметров

Основным параметром, обеспечивающим правильную отдачу тепла от сгораемых продуктов в топке — не в дымоход, а в помещение, есть правильно подобранный диаметр дымохода.

Рассчитать сечение трубы дымохода можно исходя из объёма топки. Оптимальное соотношение в числовом выражении должно составлять 1 к 2,7. Этот показатель взят из расчётных параметров печей металлических и кирпичных. Он является номинальным и общепринятым.

Такое соотношение просчитать очень просто. Вычисляем объём топки. Например, 70 литров. Тогда сечение необходимой трубы составит 182 мм. (70 * 2,7 = 189 мм ближайшее по ГОСТу — 182 мм). Этот расчёт означает, что такое сечение трубы оптимально обеспечит отток дыма в дымоходе и достаточное сопротивление для сохранения тепла в буржуйке.

Эффективная отдача тепла является основным параметром буржуйки. Остальное — это конструкционные особенности. Которые зависят от места установки и фантазии конструктора. Имеется в виду объем печки, её габариты, наличие ножек или подставки, вертикальное или горизонтальное положение.

Максимально эффективная конструкция, спроектированная с учётом теплотехнологических особенностей представлена на следующей схеме:

Одна из наиболее эффективных моделей. Печь «Инженера Логинова»

На схеме наглядно представлены конструкционные элементы из листового металла с размерами, процесс движения горячего воздуха и продуктов горения в разрезе печи. А также на схему нанесены наименования основных элементов.

Необходимые материалы и инструменты

Сборка конструкции буржуйки предусматривает работу с металлом. Для подготовки элементов конструкции необходимы следующие инструменты:

• болгарка с набором отрезных и зачистных кругов для нарезки и обработки заготовок из металла различной толщины.
• сварочный аппарат для сварки элементов конструкции.
• слесарный инструмент: молоток, струбцины, клещи и пр.
• электродрель с набором свёрл по металлу. Для проделывания технологических и монтажных отверстий.

А также понадобится мерительный инструмент: линейка, чертилка, угольник, уровень. Для того чтобы ваше изделие вышло ровным и имело эстетический вид.

Линейки, угольники и уровни лучше использовать металлические. В процессе обработки и сварки металл нагревается и может испортить мерительный инструмент из неметаллических материалов.

Если принято решение соорудить буржуйку из листового металла, то его толщина должна быть не менее 4 мм. Колосник следует изготавливать из арматуры или прута сечением не менее 12 мм. Так обеспечивается долговечность и безопасность изделия.

Следите за качеством сварки конструкции колосника. Обваривайте прут с двух сторон. Слабый сварочный шов может перегореть за короткое время.

Не всегда есть возможность покупать металлопрокат для нового изделия. Зато, наверняка, в гаражном кооперативе можно по дешёвке найти старый пропановый баллон, кусок трубы, металлическую бочку и тому подобное. Главное, подобрать ёмкость для топки с достаточно толстой стенкой. Дальше, если габариты топки устраивают, включаем фантазию, или максимально придерживаемся вышеуказанной схемы.

При подготовке конструкционных элементов, резке металла, сварочных работах необходимо соблюдать правила безопасности. Работу выполнять следует в спецодежде, обязательно в защитных очках. Сварочные работы производить на свежем воздухе или в хорошо проветриваемом помещении.

Подготовительные работы

Перед сборкой печки необходимо определиться с её размерами и местом установки в гараже. Стандартных рекомендаций по этому поводу нет. Нужно учитывать такие факторы, как удобство конструкции, понимать физические процессы обогрева помещения и теплоотдачи, приток воздуха в помещении и его вентиляция. Чем больше площадь нагреваемой поверхности буржуйки, тем быстрее прогревается помещение гаража. Но габариты буржуйки не должны быть ущербом для площади гаража. Это важно и из соображений пожарной безопасности, ведь вся конструкция печи нагревается до пожароопасных температур.

Часто буржуйки рекомендуют устанавливать в дальнем углу гаража, а дымоотвод делать в противоположной стороне. Таким образом, достигается наибыстрейший прогрев помещения, за счёт длинной конструкции трубы дымохода производится большая теплоотдача. Минус такой конструкции — наклон трубы дымохода. Угол наклона не должен быть меньше 30 градусов. Идеальное положение — вертикально вверх. Обеспечивая лучшую теплоотдачу, приходится жертвовать эффективностью дымоотвода. При этом повышается риск утечки дыма в помещение гаража. Швы такой трубы следует проверить на герметичность до момента установки на место.

Такой принцип размещения буржуйки больше бы подошёл для подвального помещения, чем для гаража.

Оптимально размещать буржуйку в удобном месте. Само место необходимо подготовить. На пол необходимо уложить металлический лист или небольшую бетонную плиту, края которых должны выходить за габариты буржуйки минимум на 200 мм. Это обусловлено пожарной безопасностью. А также необходимо убрать легковоспламенимые материалы на максимально возможное расстояние от буржуйки.

Фотогалерея: где в гараже лучше поставить буржуйку

Расположение у ворот

Расположение в дальнем углу

Расположение у ворот

Как сделать буржуйку в гараж своими руками: пошаговые действия

Изготовление простейшей, но эффективной буржуйки представлено на примере буржуйки из трубы.

Конструкция на основе трубы

1. на подготовленной ёмкости для топки необходимо разметить и вырезать два прямоугольных отверстия. Вырезанные сегменты выбрасывать не стоит — это будут дверцы для отсеков топки и зольника. Для их крепления понадобятся петли. Уплотнения выполняются металлической полосой по периметру дверей.
2. в ёмкости топки, на высоте 100 мм от нижней кромки дверцы размещены упоры для колосника. Такие упоры удобно изготавливать из уголка с полкой 40 — 50 мм, на который ложится конструкция колосника. Колосник из обычной металлической сетки не подойдёт, он быстро прогорит. Поэтому используют пруты диаметром не менее 12 мм.
3. колосник сваривается из прутов арматуры по схеме сетки.
4. после проделывания сварочных работ внутри трубы, можно заваривать её торцы — дно и потолок буржуйки.
5. для устойчивости печи к днищу приваривают ножки.
6. в потолке буржуйки проделывают отверстие дымохода диаметром, соответствующим сечению патрубка дымохода. Приваривают патрубок.
7. приваривают петли и навешивают дверци. Оборудуют замки или крюки для запирания дверей.
8. сварочные швы следует обработать болгаркой с зачистным кругом, для придания изделию эстетического вида.
9. также изделие можно покрасить жаростойкой краской.

Такую буржуйку часто изготавливают из газового баллона:

Видеоролик взят с интернет-ресурса Youtube, используется в качестве ознакомительного материала и не является рекламой.

Изготовление буржуйки из газового баллона самостоятельно.

Видео: как самостоятельно сделать гаражную печку

Прямоугольная буржуйка изготавливается преимущественно из листового металла. Имеет те же основные отсеки, что и буржуйка из трубы или бочки. Процесс изготовления прямоугольной буржуйки не более трудоёмкий, чем рассмотренный выше пример. В некотором смысле прямоугольное исполнение практичнее. На такой буржуйке можно разогреть пищу. Такая печь устойчивее.

Прямоугольная буржуйка

Схема-чертёж с указанием размеров такой печки приведён ниже.

Модель из листового металла

Так называемая модель «Труба в трубе» сочетает в себе топку и дополнительную оболочку вокруг топки. Такая конструкция увеличивает площадь нагреваемого металла, благодаря чему быстрее нагревается воздушное пространство вокруг печки. Теплоотдача проходит эффективнее.

Схема такой буржуйки приведена ниже.

Схема сборки «Труба в трубе»

На этой схеме видно как подходящий воздушный поток получает тепло от горящего материала, и выходит через технологические отверстия вверху буржуйки. Такая конструкция называется тепловой пушкой. Некоторые гаражные инженеры устанавливают под буржуйкой вентилятор, обеспечивая тем самым принудительный отток горячего воздуха. За счёт такого дополнения эффективность обогрева увеличивается, но возрастает также и потребность в топливе, так как топка охлаждается воздухом.

При выполнении сварочных швов, нужно следить за их герметичностью. Это важно для безопасности.

Выполнять резку металла следует с применением защитных средств. Соблюдать правила безопасности при работе электроинструментом.

Конструкция буржуек во многом зависит от фантазии инженера и от его практических навыков работы с металлом. Некоторые «Кулибины» доводят искусство монтажа буржуек до совершенства:

Буржуйка из гаража Джорджа Лукаса

Особенности эксплуатации

Для эффективной и безопасной эксплуатации буржуйки необходимо знать и соблюдать несколько простых правил.

1. Необходимо выдерживать расстояние от буржуйки до ближайших стен помещения. Минимально допустимое расстояние составляет 300 мм, но оптимально будет установить печь на расстоянии 500 мм от стен гаража. Ориентироваться нужно исходя из местных условий.
2. Монтаж дымохода должен быть выполнен с выводом на улицу. Нельзя монтировать дымоход в систему общей вентиляции. В местах прохода дымоходной трубы через стену или потолок нужно выполнять изоляцию строительных конструкций негорючим материалом, например, асбестом.
3. Обогреваемое помещение также следует утеплить. От уровня теплоизоляции строения зависит эффективность обогрева такой печкой. Дымоход, выведенный наружу, рекомендуется утеплять для уменьшения теплопотерь.

   Утепление дымоотводной трубы

4. Устанавливать буржуйку на пол не рекомендуется. Под неё нужно подложить лист металла для предотвращения возгорания от просыпавшихся углей.
5. Для своевременной ликвидации опасности пожара, разместите в непосредственной близости с буржуйкой ящик с песком или огнетушитель, а лучше и то, и другое.
6. Заготовки дров и нарубленные готовые дрова размещайте в отдельном от буржуйки месте.
7. Сушить одежду и обувь прямо на конструкции буржуйки запрещено. Она нагревается до пожароопасных температур. Лучше для этих целей натянуть верёвку рядом с буржуйкой на высоте не менее 1,5 м от печки.

При соблюдении этих рекомендаций, можно быть уверенным в безопасной эксплуатации буржуйки.

Чистка и ремонт

Очистку печи от пепла следует производить аккуратно. Просыпавшиеся раскалённые частицы могут стать причиной пожара. Но также следует помнить о том, что буржуйка может быть сильно горячей. Зольник рекомендуется чистить после каждого длительного горения. Чистить дымоход также необходимо. Лучше делать это перед наступлением холодов, чтобы лишний раз не мёрзнуть.

Ремонт печки заключается в основном в восстановлении прогоревших металлических элементов конструкции. Стенки топки можно обваривать металлом в прогоревших местах. Прогоревший колосник лучше изготавливать новый.

Остальные элементы практически не выходят из строя.

Несомненно, сконструировать и собрать буржуйку — достойное и интересное задание для любого владельца гаража. Главное, соблюдать правила безопасности при сборке конструкции и правила пожарной безопасности при установке и эксплуатации буржуйки.

Дмитрий. 29 лет. Образование — инженер-механик. Работаю в горнодобывающей промышленности. Оцените статью: Поделитесь с друзьями!

чертежи, варианты, пошаговая инструкция по сборке

Зимой в гараже бывает холодно. Многие автомобилисты ставят в этой зоне самодельные печи. Они быстро нагревают гараж, на них можно даже готовить еду. Чаще всего владельцы авто устанавливают буржуйку для гаража своими руками. Они стараются улучшить помещение, в котором стоит машина, сделать его максимально практичным и комфортным.

Удобная печка для малых помещений

Преимущества и недостатки буржуйки

Зимой в неотапливаемом гараже сложно проводить достаточно времени, а потому многие делают домашние печи для отопления. Конечно, можно приобрести уже готовое отопительное устройство, но соорудить его самостоятельно будет проще и экономичнее.

Агрегат годится для отопления гаража в зимний период. Она гораздо экономичнее электронагревателей, а ее монтаж не предполагает профессиональных навыков. Автомобилисты установить буржуйку в гараже по ряду причин:

• она хорошо прогревает помещение зимой;
• на плите можно готовить еду или вскипятить чайник;
• домашнее отопительное устройство с дизайнерским оформлением способно превратиться в украшение гаража.

Данный вид отопление может использовать различное топливо, например, масло

Печка-буржуйка по сравнению с альтернативными отопительными приборами имеет ряд плюсов. Для отопления допустимо задействовать различные виды топлива:

• дрова;
• уголь;
• отходы строительства;
• масло.

Ключевое преимущество буржуйки — равномерность и быстрота обогрева. Благодаря высокой производительности и мощности буржуйка применяется для обслуживания территории площадью 50 кв. м. Такое помещение прогреется в течение 15 минут. Агрегат распределяет жар равномерно, независимо от места локализации.

Печь-буржуйка — экономичный прибор. Например, отопление гаража такой печкой обойдется в 2 раза дешевле, чем электронагревателем. Дополнительным плюсом печи в гараже считается возможность готовить или подогревать пищу. Изготавливая самодельную печь, достаточно зафиксировать ее сверху на варочной поверхности из металла. Такое оборудование обойдется автомобилисту почти бесплатно, если он найдет старую бочку, металл в листах и трубу.

В этом видео вы узнаете как отопить гараж:

Буржуйка хорошо впишется во внутреннее пространство любого гаража. В качестве дополнения к функции отопления подогреватель имеет «режим варки». В верхней области установлена варочная панель, на которой можно вскипятить чайник.

Минусами отопления гаража буржуйкой считаются:

• потребность в обустройстве дымохода;
• регулярная чистка дымохода;
• необходимость непрерывной подачи топлива;
• отсутствие возможности накапливать тепло.

Классификация печей

Чтобы обустроить буржуйку в гараж своими руками на дровах, следует ознакомиться с классификацией моделей. Наиболее востребованной модификацией гаражных печей считается буржуйка, которая работает на старом масле. Она нередко применяется в гараже, ведь такое топливо всегда найдется у автомобилиста. Эта печь не испускает неприятных запахов и токсичных испарений. Она способна обогревать за короткий срок небольшое помещение. Ее потенциал можно сравнить с электрическим обогревателем.

Практичный и безопасный вид отопления

Такой агрегат идеально подходит для владельцев авто, которые не желают тратить лишнее время на очистку зольника, вентиляционных проходов. Во время его работы масло выгорает в полном объеме, а риск взрыва или пожара почти исключается. Устройство такого типа востребовано среди владельцев гаражей. Часто его установка осуществляется из-за того, что у автомобилистов всегда под рукой моторное масло. Для функционирования оборудования «на отработке» за 1 час расходуется 1,5 л масла.

Оригинальная печь длительного горения буржуйка:

Для обогрева дровяной печью можно приобрести простые дрова. Уровень ее эффективности довольно высок. Если дров не нашлось, можно применять древесный уголь. Устройства стандартных габаритов (70×50×35 см) на дровах единовременно вмещают 3 кг топлива максимум. Для печи на дровах роль топлива играют небольшие ненужные брусья, упавшие ветки, уголь.

Изготовление масляной модели

Модель на масле является устройством, имеющим две камеры. Первая сжигает масло, а вторая — образующиеся газы. Масло моторное и дизельное, мазут нередко применяются в качестве топлива. Запрещено сжигать бензин и ацетоновые растворители.

Печь сделана из таких составляющих: печная труба для дымохода, бак под топливо, металлический лист. Чтобы установить ее в гараже, работнику потребуется не более трех часов.

Из инструментов нужны: сварочный аппарат, болгарка, стамеска, кувалда, рулетка, фломастер или мел, перфоратор, молоток, заклепки. Работы по сварке рекомендуется осуществлять в защитной одежде и очках. Чтобы обустроить собственноручно подобную печь, следует сперва нарисовать чертеж буржуйки для гаража. На нем следует отметить детали с размерами.
Буржуйка:

Роль отделения под топливо играет металлический короб с отверстием. На нем с помощью сварки прикрепляют ножки. Верхний отсек выполняют в виде удлиненного цилиндра. С нижним отделом он соединен трубой. Для последней в коробке вырезается небольшое круглое отверстие. Все соединения должны получиться герметичными.

В трубе делают отверстия по 10 мм для входа сюда отработанного воздуха. Дымоход выполнен в верхней области конструкции под углом на уровне двух метров. Верхнюю плоскость печи можно задействовать, как кухонную плиту. Это наиболее жаркая зона в печи. Для ее розжига в камеру наливают 3 л старого масла, наливают 200 мл печного топлива, закладывают бумагу и поджигают. В случае необходимости масло доливают понемногу. Чтобы печь прослужила подольше, верхняя площадка крепится к 3-миллиметровому стальному листу.

Как сделать изделие из металла

Модификации из чугуна и стали наиболее востребованы среди автомобилистов. Печь изготавливается из металлического короба и трубы от 3 см в поперечнике. Толщина материала должна быть не менее 5 мм.

Данный вид отопления имеет ряд плюсов, например, легок для перемещения

Последовательность действий:

1. Сделать металлическую коробку с отверстиями, проделанными из печи. К ней приварить опору.
2. Обустроить место для выхода золы. Для этого сделать решетку с отверстиями (можно применить армирование).
3. Смонтировать дымоход под углом 30° в боковую или верхнюю зону печи.

Металлическую печь можно покрасить термостойкой краской и подключить к системе отопления

Рекомендации по монтажу

Профессионалы советуют установить печку в углу гаража, а дымоход — довести до противоположной стороны. За счет этого достигается предельная теплопередача. Буржуйка заслужила популярность благодаря легкости сборки, небольшим габаритам и простоте перемещения.

При самостоятельной постройке добиться правильной работы печи удастся лишь эффективно выведя дым, формирующийся в процессе эксплуатации. Расположение дымохода — ступенчатое. Чем меньше по размерам прямые секции, расположенные по горизонтали, тем лучше. Под печь кладется металл в листах. Установка печки в гараже предполагает обустройство приточной вентиляции и вытяжной системы.

Как сделать печку буржуйку:

Домашняя печь станет полезным дополнением к пространству гаража. За счет возможности равномерного распространения тепла она может быть установлена в любой зоне, но эксперты советуют монтировать отопительное устройство в углу.

Печь для гаража своими руками:

Буржуйка в гараж своими руками + видео

Для многих автолюбителей гараж — это не просто место, где можно оставить свою машину. Многие проводят достаточно много свободного времени в гараже для ремонта авто или просто для душевных посиделок с друзьями. Но в холодную пору находиться продолжительное время в таком месте очень трудно. Однако выход найти можно всегда. Поставив буржуйку в гараж, сделанную своими руками, можно даже в сильные морозы с комфортом отдыхать в гараже. К тому же, такую печь можно изготовить из разных материалов, которые найдутся практически у каждого хозяина.

Преимущества печи буржуйки

Отапливаемое помещение имеет достаточно ограниченное пространство. Поэтому буржуйка в гараж подойдет как нельзя лучше. Помимо компактных размеров, данная печь имеет следующие положительные стороны:

• Быстрый обогрев;
• Возможность использования как жидкого, так и твердого топлива;
• Отапливаемое буржуйкой помещение долго удерживает тепло внутри;
• Для строительства и установки не требуются дорогостоящие материалы и особые навыки.

Инструменты для изготовления буржуйки в гараж

Чтобы качественно сделать буржуйку в гараж необходимо обзавестись следующим минимальным набором инструментов:

• Сварочный аппарат. Рекомендуется использовать инструмент с силой не менее 200 ампер;
• Маска и костюм для сварки;
• Специальный молоток для отделения шлака;
• Болгарка;
• Стандартный молоток, плоскогубцы и зубило;
• Стальная щетка;
• Дрель со сверлами;
• Рулетка для необходимых измерений.

Материалы для изготовления буржуйки в гараж

Для гаражной буржуйки может сгодиться обычный газовый баллон, металлические листы, стальные баки и трубы. Также можно соорудить своими руками печь из кирпича. Однако этот метод требует значительно больше усилий и потраченных средств.

Установка дымохода

Перед установкой любой печи следует соорудить дымоход, который будет выводить наружу все продукты сгорания. Чтобы понять, как сделать дымоход для буржуйки в гараже необходимо определиться с его типом. Существует три варианта установки дымохода, каждый из которых имеет свои преимущества и недостатки.

Первый вариант, когда некоторая часть трубы находится внутри, а остальная выходит через боковую стену, используется чаще всего. В этом случае внутренняя труба также играет роль в обогревании и служит в качестве батареи. К тому же, сделать вывод через стену достаточно легко.

На второй схеме показана труба, которая полностью проходит внутри гаража и выводится наружу через крышу. Несмотря на то, что буржуйка с таким дымоходом лучше обогревает помещение, делают его гораздо реже. Это объясняется тем, что процесс более трудоемкий. К тому же при некачественном заделывании щелей между дымоходом и кровлей, возможны протекания.

Третий вариант установки дымохода своими руками не такой эффективный при отдаче тепла, зато гораздо безопаснее. Из-за того, что труба сразу выводится наружу, риск возникновения пожара снижается практически к нулю. Но на этом его достоинства заканчиваются, а недостатки, к сожалению, нет. Такой тип быстро остывает и вытягивает тепло из печи. Вследствие чего, для качественного отопления гаража необходимо больше времени и горючего.

Определившись с местом установки буржуйки и методом выхода дымохода, необходимо составить чертеж или примерный рисунок. Пример показан на рисунке ниже.

Совет! При самостоятельной установке лучше использовать прямые трубы, так как диагональные детали изготовить своими руками гораздо тяжелее.

После выбора дымохода можно переходить к строительству буржуйки.

Печь на отработке

Машинное масло после использования также может пригодиться. С его помощью можно значительно утеплить гараж. Но для этого потребуется соорудить специальную буржуйку, которая несколько отличается от других типов.

Такой вариант подходит в том случае, если нет возможности использовать уголь или дрова.

Предупреждение! Стоит учесть, что машинное масло при горении выделяет специфический запах, с которым не в силах справиться даже хорошая вытяжка.

Основной компонент для изготовления – лист стали толщиной 5 мм. Именно из него будут вырезаться детали, из которых и будет производиться буржуйка. Кроме этого, потребуется металлическая труба, с помощью которой будут созданы части печи, а также дымоход.

Не составит особого труда поставить буржуйку в гараж своими руками, используя данный чертеж, на котором указаны параметры всех необходимых деталей.

Порядок изготовления буржуйки в гараж

Начинать работу необходимо с нанесения разметки на поверхность листа. Важно, чтобы все данные были точными. После этого, болгаркой вырезаем все детали и зачищаем их от сколов.

Порядок работы выглядит следующим образом:

• После вырезания компонентов, необходимо заняться трубой. Подобрав необходимый размер, по всей поверхности просверливаются дыры. Данная деталь служит соединяющим звеном между верхней и нижней частью печи.
• После сооружения верхнего бака в нем делается круглое отверстие (слева от центра), которое необходимо для соединения буржуйки с дымоходом. Нижняя сторона бака, напротив, имеет отверстие с правой стороны. К нему будет монтирована соединительная труба.
• Когда верхний бак готов, к нижней части приваривается труба.
• После этого можно начинать монтаж нижней части. После вырезания деталей из листа, в верхнем кругу необходимо проделать два отверстия. Первое – по центру, которое будет соединять. Второе – в стороне, с установленной подвижной крышкой. Через это горлышко, в буржуйку будет подаваться топливо.
• После приделывания к нижней части ножек и ее соединении с трубой, печь практически готова. Остаются лишь последние штрихи. Перед присоединением к дымоходу, следует зачистить швы и покрыть буржуйку жароустойчивой краской. Эти действия не только придадут более приемлемый внешний вид, но и уберегут поверхность от коррозии.

Важно! Использовать можно только нефтяное, соляровое и трансформаторное масла. Использования таких горючих средств как бензин, ацетон и прочее категорически запрещено

Буржуйка из газового баллона

Старый и ненужный газовый баллон необязательно выкидывать. Из него можно своими руками изготовить эффективную печку буржуйку для гаража с высоким уровнем теплоотдачи.

Первое, что необходимо сделать – отрезать лишние части болгаркой.

Предупреждение! Чтобы во время работы баллон не взорвался, следует полностью выпустить газ и слить конденсат.

Делать это лучше на открытом воздухе, так как конденсат имеет резкий и неприятный запах, который очень долго выветривается из помещения. Окончательно удалить газ поможет вода. Для этого необходимо наполнить емкость под завязку, перевернуть и слить всю воду. После этого можно смело начинать работу.

Для начала следует определиться с вариантом установки. Их всего два:

• Вертикальный;
• Горизонтальный

Для гаража одинаково подойдут оба варианта.

Горизонтальная буржуйка в гараж

Порядок работы при изготовлении печи-буржуйки для гаража:

• Производство горизонтальной печи начинается с отрезания верхней части баллона. После чего внутрь монтируется колосниковая решетка.
• Изготовить эту решетку запросто можно своими руками. Для этого используется арматура. Если таковой нет, можно заменить крупной проволокой, которая сгибается в виде змейки. К ней же, внутри, привариваются колосники.
• Затем можно переходить к монтированию передней части буржуйки. Для этого необходимо взять стальной лист, с минимальной толщиной 4 мм, и вырезать круг, размер которого должен соответствовать диаметру самого баллона. На получившемся кругу необходимо проделать 2 отверстия. Первое будет служить для подачи топлива, а второе, для поступления воздуха в камеру горения.
• Затем на крышку устанавливаются петли, на которые монтируется дверца. Для улучшения качества, рекомендуется обтянуть ее асбестоцементным шнуром.
• Полученная конструкция приваривается к баллону.
• Заключительным этапом будет установка трубы для соединения с дымоходом. Для этого, в задней части буржуйки делается отверстие, в которое и будет установлена труба. После этого детали свариваются между собой. Печь готова.

Вертикальная печь-буржуйка

Такая самодельная буржуйка для гаража, изготовленная своими руками, несколько удобнее в использовании. Но при этом необходимо больше приложенных усилий для ее изготовления.

Перед началом работы, на баллоне необходимо провести разметку будущих отверстий. Выглядят чертежи следующим образом.

Размеры могут быть произвольными. Главное, чтобы отверстия имели прямоугольную форму. В таком случае процесс горения будет несколько лучше.

После этого, с помощью болгарки можно вырезать отверстия.

Теперь необходимо установить внутрь решетки. Проще это сделать, отрезав верх будущей буржуйки. Однако можно обойтись и без этого. Можно вставить ее через только что проделанные отверстия. Стоит отметить, что это будет несколько сложнее.

Когда данная процедура выполнена, можно заниматься установкой дверцы. Процесс происходит точно так же, как и при монтаже горизонтальной буржуйки.

Заключением станет проделывание сверху отверстия под дымоход и последующее приваривание к трубе.

Подобная буржуйка в гараж своими руками отлично горит на дровах и другом твердом топливе. С ее помощью даже в сильные морозы можно с комфортом возиться с автомобилем, или просто с удовольствием провести свободное время.

Печь-буржуйка из старой бочки

Помимо газового баллона можно использовать старые металлические бочки. Принцип работы практически такой же. Так же, как и предыдущий вариант, поставить в гараж буржуйку можно как вертикально, так и горизонтально.

Дополнительную информацию о том, как своими руками сделать качественную печь для собственного гаража, можно получить из видео.

Выполняя все правила безопасности, с построением печи справится даже начинающий мастер. А при наличии полного комплекта инструментов, процедура займет не так много времени.

Как сделать, сварить буржуйку в гараж

Гараж и мастерская

Обеспечить обогрев гаража можно различными способами, но самый простой и дешевый из них – это установка самодельной печи типа «буржуйка». Народные умельцы придумали множество вариантов ее создания из всевозможных подручных материалов, среди которых мы выбрали для вас пять наиболее интересных.

1

Из чего состоит буржуйка – все гениальное просто

Буржуйка имеет предельно простую конструкцию. По сути, она представляет собой металлическую емкость, разделенную колосниковой решеткой на две камеры – камеру сгорания, в которой прогорает топлива, и зольник. Последний обычно служит и поддувалом.

Как правило, камера сгорания и зольник имеют отдельные дверцы. Однако, иногда конструкцию упрощают путем установки одной большой дверцы для двух камер. В таком случае зольник нельзя использовать, как поддувало. Благодаря тому, что стенки буржуйки металлические, они быстро разогреваются и хорошо передают тепло. В результате даже небольшой печи достаточно, чтобы обогреть гараж средних размеров. А если обеспечить конструкцию варочной поверхность, то на печи можно еще и закипятить воду или разогреть еду.

Армейская печь буржуйка

Отвод дыма осуществляется через патрубок, приваренный к камере сгорания. Соответственно, чтобы установить буржуйку, обязательно нужно выполнить в гараже дымоход. Он монтируется так же, как в банях и дачных домах с отоплением на твердом топливе.

2

Как спасет бидон в отопительный сезон или печка из фляги

Наиболее простой вариант изготовления печки – это переделка 40-литрового стального бидона (фляги). В хозяйстве эти емкости обычно используют для хранения солярки, моторного масла, олифы и прочих подобных жидкостей. Помимо бидона, вам понадобятся некоторые другие материалы:

• металлический уголок;
• арматура 1,4 см;
• кусок трубы длиной 15–20 см, диаметр зависит от диаметра дымохода, который надевается на патрубок.

Чтобы переоборудовать бидон в печь, понадобится минимум действий. Прежде всего, сварите из арматуры колосниковую решетку на небольших ножках. Она должна свободно проходить через горловину бидона. Затем разрежьте металлический уголок на четыре отрезка длиной сантиметров по 20 – это будут ножки буржуйки. Приварите их к стенке бидона, который будет располагаться горизонтально. Ножки закрепите так, чтобы конструкция была устойчивой. Далее в дне бидона нужно вырезать отверстие по диаметру патрубка, на уровне камеры сгорания, и затем вварить сам патрубок.

Ещё вчера в этом бидоне хранили комбикорм, а сегодня на нем делают плов

На этом буржуйка практически готова. Теперь осталось установить в нее колосниковую решетку и просверлить в нижней части крышки несколько отверстий напротив зольника. При желании печь можно оснастить варочной поверхностью. Для этого к верхней ее стенке надо приварить пару прутов арматуры, к которым в свою очередь крепится стальной лист. Печь из бидона имеет невысокую пожарную безопасность, так как стенки достаточно тонкие и со временем могут прогореть. Поэтому установите конструкцию на бетон или стальной лист и никогда не оставляйте растопленную печь без присмотра.

3

Второй вариант – обрезок трубы тоже может греть

Отличным материалом для буржуйки является обрезок трубы диаметром 53 см, длиной 100 см и толщиной стенки 0,9 см. Такие трубы обычно применяют для водоводов и прочих промышленных трубопроводов. Благодаря большой толщине стенок печка получается долговечной и с большой теплоемкостью.

Для изготовления буржуйки, помимо трубы, подготовьте такие материалы:

• два листа стали толщиной не менее 9 мм и размером 53х53 см;
• металлический уголок;
• арматурный прут 1,4 см;
• прут диаметром 1 см;
• обрезок трубы для патрубка дымохода диаметром 10 см;
• 4 навеса.

Работу начинаем с разметки трубы. Чтобы конструкция занимала меньше места в помещении, целесообразней сделать ее вертикальной. Для этого поделите трубу на четыре части и нанесите линию на границе первой (нижней) и второй частей. На уровне разметки приварите прутья арматуры с шагом 1,5–2 мм – это будет колосниковая решетка. Затем нанесите разметку, обозначив дверцу топочной камеры и дверцу зольника. Дверца топочной камеры должна иметь размеры примерно 25х25 см, чтобы через нее удобно было загружать топливо в печь. Дверцу зольника можно сделать поменьше.

Вырезаем отверстие для поддува, а дальше дело за малым

Затем дверцы нужно по разметке вырезать. Желательно воспользоваться плазморезом, чтобы линия реза получилась ровной и аккуратной. К вырезанным дверцам нужно приварить петли и затем сварить их со стенками буржуйки. К каждой дверце прикрепите сваркой ручки, которые можно сделать из прута диаметром 10 мм. Затем приварите с двух сторон буржуйки стальные листы (дно и крышку) и обрежьте их по контуру трубы. После этого прикрепите к дну ножки конструкции, а сверху вырежьте отверстие и герметично закрепите патрубок дымохода.

На этом буржуйка практически готова. Теперь осталось приделать ручки к двум противоположным стенкам, чтобы ее удобно было переносить, после чего можно подсоединять изделие к дымоходу. Чтобы оно смотрелось более эстетично и не покрывалось коррозией, покрасьте его с наружной стороны термостойкой краской.

4

Даем вторую жизнь емкости из-под газа

Одним из самых распространенных материалов для буржуек являются газовые баллоны. Они обладают толстыми стенками, которые выполнены из качественной стали, отлично поддающейся сварке. Единственная проблема при изготовлении печи заключается в том, что даже в пустых баллонах остается достаточное для взрыва количество газа. Поэтому разрезать сосуд, не подготовив его, ни в коем случает нельзя. Подготовка заключается в заполнении баллона водой, после чего он должен отстояться несколько часов.

Благодаря своим толстым стенкам баллон попал в фокус конструкторов буржуек

Так как даже наличие в емкости воды не может гарантировать полную безопасность, перед разрезкой вкопайте баллон в землю. Затем начертите линию реза под горловиной и по ней начните резать металл до появления сквозного отверстия. После этого дайте воде стечь до уровня отверстия и аккуратно отрежьте крышку. Дальнейшая работа выполняется так же, как и изготовление буржуйки из трубы, единственное – вам не придется делать дно, так как оно уже имеется.

5

Делаем буржуйку «с нуля» из стального листа

Если никакой подходящей емкости у вас нет, можно сделать буржуйку своими руками «с нуля» из стального листа. Достоинством такого решения является то, что конструкция может иметь любые размеры, по вашему желанию. Кроме того, усовершенствованная система вывода газов и кожух вокруг корпуса позволят увеличить эффективность печи.

Итак, для изготовления такой буржуйки вам понадобятся следующие материалы:

• листы толщиной 4 и 2 мм;
• труба 10 см в диаметре;
• стальной уголок;
• 4 навеса.

Работу начнем с подготовки следующих деталей из стальных листов:

• 2 боковые стенки 45х45 см;
• 5 листов размером 25х45 см – это будет передняя и задняя стенка, а также дно с крышкой и колосниковая решетка;
• 2 листа 17х37 см, которые будут служить теплообменниками;
• 4 отрезка уголка длиной 15 см для ножек;
• 2 листа 45х45 см и один лист 25х45 см из стали толщиной 2 мм.

Теперь начинаем сборку печи. Вначале выполним П-образную конструкцию из двух боковых и задней стенки. Затем следует приварить дно. После этого возьмите лист 25х45 cм и просверлите в нем рядами отверстия диаметром 15 мм. Получившуюся колосниковую решетку приварите параллельно дну, отступив от него 8 см.

Несколько квадратных листов стали, немного сварки и каркас готов

Затем отступите от верхнего края конструкции 8 см и приварите к ее задней стенке и одной из боковых стенок пластину 17х37 cм. От этой пластины отступите вниз еще 8 см и закрепите вторую пластину на противоположной боковой стенке. Сместите ее вперед, чтобы впоследствии пластину можно было приварить к передней стенке. Получившийся лабиринт повысит теплоотдачу печи, так как раскаленные газы, прежде чем покинуть буржуйку, будут нагревать теплообменники.

Далее подготавливаем переднюю стенку – делаем вырезы для загрузки топлива и чистки зольника. Затем подготовленную переднюю стенку приварите к дну, боковым стенкам и верхнему теплообменнику. После этого подготовьте верхнюю стенку – вырежьте в ней отверстие диаметром 10 мм и приварите к нему патрубок длиной 15 cм. Затем прикрепите сваркой крышку к четырем стенкам. Далее надо прикрепить ножки и сделать дверцы для печи из листа толщиной 4 мм. К дверцам приварите петли и установите на печь, сделайте ручки из стального прута.

Чтобы повысить эффективность печи за счет конвекции воздуха, а также предотвратить возможность поучения ожога, к задней стенке и бокам прикрепляем экраны, чтобы межу ними и поверхностью конструкции образовался зазор около 5 см. Для этого к стенкам приварите гайки. Панели закрепите на болтах с втулками. Последние можно сделать из металлических трубок.

6

Пятый вариант – пускаем «отработку» в ход

Все вышеописанные конструкции предназначены для работы на твердом топливе. Однако у автомобилистов обычно имеется в больших количествах отработанное масло. Даже если отработки у вас нет, ее можно приобрести, что называется, «за копейки». Поэтому напоследок рассмотрим, как сделать печь, работающую на отработке.



Для этого нам понадобятся следующие материалы:

• труба диаметром 355,6 мм с толщиной стенок 6 мм;
• листовая сталь толщиной 4 и 6 мм;
• труба 100х4-5 мм;
• стальные уголки.

Каждый автомобилист должен знать, как сварить буржуйку для отработки

Конструкция будет представлять собой две емкости, соединенные между собой перфорированной трубой. Начните работу с изготовления нижней емкости для масла – отрежьте трубу диаметром 355,6 мм, чтобы получить отрезок длиной 115 мм. Затем приварите к этому отрезку дно толщиной 4 мм. К дну приварите четыре ножки, выполненные из уголка. Затем нужно подготовить крышку емкости – сделайте по ее центру отверстие диаметром 100 мм. Ближе к краю выполните еще одно отверстие диаметром 50–60 мм, через которое будет заливаться масло и осуществляться предварительный розжиг. Над этим отверстием сделайте задвижку, закрепив ее заклепкой или небольшим болтиком. Готовую крышку приварите к емкости.

Все швы конструкции должны быть абсолютно герметичными. В противном случае печь получится пожароопасной.

Теперь сделаем верхнюю емкость. Для нее понадобится отрезок трубы диаметром 355,6 мм и длиной 10 cм. К нему приваривается дно толщиной 4 мм, в котором выполняется отверстие под патрубок диаметром 10 cм, расположенное ближе к краю. Затем сделайте верхнюю крышку толщиной 6 мм. По центру верхней крышки приварите перемычку 70х330, которая будет задерживать раскаленные газы и тем самым повышать эффективность буржуйки. Толщина перемычки тоже должна составлять 6 мм.

Ближе к краю крышки сделайте отверстие диаметром 10 cм и приварите к нему патрубок для соединения с дымоходом. Подготовленную крышку приварите к емкости. Далее нужно выполнить среднюю камеру. Для этого понадобится труба диаметром 10 cм и длиной 36 cм. В ней просверлите 48 отверстий диаметром 9 мм, как показано на схеме выше. Затем перфорированную трубу приварите над отверстием в нижней емкости. Далее приварите к перфорированной трубе верхнюю емкость. На этом буржуйка готова, осталось только установить ее в гараж и подсоединить к дымоходу. Пользоваться печью достаточно просто:

1. 1. залейте масло в нижнюю емкость через горловину;
2. 2. поверх масла налейте небольшое количество жидкости для розжига каминов;
3. 3. смочите в этой жидкости фитиль, затем окуните в емкость через горловину и подожгите.

Вначале загорится масло, в результате чего разогреется и начнет кипеть. Пары масла устремятся вверх через перфорированную трубу, где будут смешиваться с кислородом. В верхней части этой трубы начнется дожиг паров. Окончательное сгорание газов происходит в верхней емкости, где возникает наиболее высокая температура. Ни в коем случае не доливайте масло в нижнюю емкость, пока оно полностью не выгорит.
