Как построить навес к дому своими руками: из чего лучше сделать, навес на даче и дома

Учимся увеличивать полезную площадь дачи «из воздуха», а заодно — изучаем «повадки» металлопрофиля и поликарбоната

Красивый навес, пристроенный к дому, позволяет сэкономить на опорных стойках и получить защищенную от ветра стену. В свою очередь, с его помощью можно укрыть террасу на даче, устроить летнюю столовую, сделать место для детских игр и «карман» для автомобиля, куда не придется идти через весь участок. Конечно, есть вариант приобрести конструктор от производителя, но куда приятнее сделать навес на даче своими руками.

Поскольку это мероприятие изначально подразумевает небольшой бюджет (с большим не было бы нужды интересоваться, как построить навес к дому своими руками), остановимся на двух недорогих материалах — металлопрофиле и поликарбонате.

Валентина Савескул

Как сделать навес: конструкция
По сравнению с автономными, навесы, пристроенные к дому (как на фото), имеют несколько конструктивных особенностей. Во-первых, высота такого навеса для дачи ограничена свесом крыши главного здания. Во-вторых, примыкание автоматически исключает полноценную арочную конструкцию кровли — «самоочищающуюся» от снега. В-третьих, места у дома редко бывает много, поэтому речь идет о том, чтобы построить на даче компактное сооружение. Разберемся, как сделать навес к дому своими руками.

ЧИТАЙТЕ ТАКЖЕ…
Что мне снег, что мне зной: Как выбрать крышу для зоны отдыха на даче

СМОТРИТЕ ТАКЖЕ…
Дизайн навеса для частного дома – 235 красивых идей в разделе фото на Houzz

Nicholas Bray Landscapes

Опорные столбы
Опорные стойки для навеса для дачи можно сделать из металла или дерева. Но чтобы конструкция была устойчивой, понадобятся бетонные опоры. Для этой цели буром копают ямы на глубину промерзания земли — обычно хватает метра, но где-то понадобится и полтора. Затем вставляют гильзу из рубероида. Над дно ямы засыпают полведра песка, утрамбовывают, заливают немного бетона, в который вставляют металлическую опору. Стойку выравнивают по вертикали и заливают бетоном вровень с землей или чуть выше. Для этого нужно сделать опалубку, она же будет фиксировать гильзу.

Деревянные стойки нежелательно опускать в землю, даже если вы их в два слоя обмотаете рубероидом и замажете мастикой. Все равно будут гнить. Лучше сделать для них «бетонные ноги» — то есть сформировать опалубку вокруг выкопанных ям — так, чтобы после заливки бетона получились «сваи» высотой около 50 см. В свежий бетон нужно заложить кронштейны с арматурной ножкой и с их помощью закрепить брус.

Совет: Если в яме показались грунтовые воды, наденьте на гильзу из рубероида мешок из плотного полиэтилена.

Интересует строительство дома?
Давайте подберем исполнителя по вашим критериям

u-space

Каркас — из металла или из дерева?
Сначала определим, какие понадобятся материалы для навеса. Легче всего сделать весь каркас из дерева (стойки, обвязка, стропила, обрешетка, если надо — контробрешетка), скрепив его при помощи болтов и саморезов-«глухарей». Деревянный навес, пристроенный к дому, способен простоять несколько десятков лет без ремонта — при условии, что использовались сухая доска, а брус — клееный.

Построить навес на даче своими руками можно даже из металла — тут понадобится сварка, а если хотите изгиб, то еще и трубогибочный станок. Также допустимо совместить, положив на металлические опоры (приваривают «уши» для болтов) деревянную обвязку и прочие элементы. Если навес на даче своими руками планируется сделать широким и позволяет высота, предпочтительно выбрать односкатные треугольные или полуарочные фермы — такая конструкция надежнее, хоть и дороже.

Evamix

Как сделать чертеж
Сколько потребуется опорных стоек и какого сечения, зависит от размеров навеса, массы ферм, стропил и кровли, снеговой нагрузки, силы ветра в регионе. Для расчета можно использовать специальные программы, таблицы и калькуляторы. Посмотрите на строительных форумах, как можно сделать навес: там представлены фото правильно выполненных конструкций и чертежи. Это очень важный момент, так как недостаток стоек грозит прогибом, а избыток — дополнительными тратами.

Для того чтобы сделать небольшой (2-3 м) навес, пристроенный к дому, будет достаточно двух опорных стоек, а для шестиметрового понадобятся три-четыре с шагом в 120-150 см. То же касается и стропил: под поликарбонат нет смысла закладывать мощный брус/толстый металлопрофиль и частый шаг, а под черепицу — обязательно.

Carson Douglas Landscape Architecture

Чаще всего в качестве опорных стоек используют металлоконструкции — столбы (трубы) 100Х100, 80х80, 40х100, 40х40 мм (последние два вида — и на стропила тоже). Планируя, как построить навес, необязательно выбирать одинаковые опоры: одни могут быть основными, потолще, а другие — дополнительными, потоньше.

Деревянный брус 150х150, 140х140 мм применяют для стоек и 150х50 мм — для стропил, 90х90 мм — для укосин. Очень важно, чтобы столбы были выставлены строго вертикально. Трубы можно позже закрыть деревом (см. дачный навес к дому на фото) или обложить кирпичом.

Furman + Keil Architects

Стеновая опора
Пристроенные навесы к дому, сделанные своими руками, как правило, ровные односкатные, реже — с небольшим изгибом. К дому кровля может крепиться по-разному. Иногда стропила навеса просто заводят под крышу — это удобно, если имеется в виду кирпичный частный дом. Другой вариант — к стене дома при помощи болтов, «глухарей», анкеров (в том числе химических) крепят уголок 50х50 мм или брусок, на котором фиксируют стропила. Следующий способ — опорные стойки со стороны дома. Второй и третий варианты часто совмещают: брусок 50х100 мм и пара опор.

Coburn Design Build

Если на крыши на даче наносит много снега, стойки предпочтительнее жесткого крепления к стене дома. Да и из-за подвижек фундамента дома место крепления может пострадать.

Совет: Если вы бетонируете площадку до того, как сделать навес на даче, заложите сразу проемы под стойки. И подумайте над отводом воды с кровли — не пойдет ли она под навес? Всю древесину стоит обработать водоотталкивающим составом и антисептиком.

СМОТРИТЕ ТАКЖЕ…
Навес над крыльцом – 346 красивых идей в разделе фото на Houzz

Архитектурное бюро Оксаны Костюченко&C

Навесы у дома: уклон
Планируя построить навес к дому, мы не всегда имеем возможность предусмотреть нужный уклон, но желательно все же стремиться к идеальным 50 градусам, иначе снег может задерживаться на крыше. Кровля навеса на даче с уклоном менее 7 градусов в этом смысле приравнивается к горизонтальной. Если не удается сделать нормальный уклон, «подсунув» навес под свес домовой кровли, его можно закинуть на крышу (см. навес из поликарбоната, пристроенный к дому, на фото). Никаких неприятностей он не доставит, если организован водосток.

Mascheroni Construction

Furman + Keil Architects

Навес из металлопрофиля своими руками
Говорим «навесы из метапллопрофиля» — подразумеваем профнастил. Дальше начинается путаница. В чем разница между профнастилом и профлистом? Выбирая материалы для навеса, вы не раз услышите, что металлический настил жестче, поэтому подходит для крыш, а металлический лист гибче — потому для заборов да даче. На самом деле все это — профилированные листы из оцинкованной стали, иногда с полимерным покрытием, иногда без него. Просто существует несколько марок листов: С (стеновой) — для заборов и отделки, НС (несуще-стеновой) — для кровли и отделки, Н (несущий) — для кровли.

Paradise Restored Landscaping & Exterior Design

Если обрешетка смонтирована с большим шагом или навесы из металлопрофиля устанавливают в снежной местности, предпочтительнее выбрать материал марки Н — он имеет усиленные ребра жесткости. Но если осадки не мучают, а обрешетка жесткая и не редкая, то для того чтобы построить дачный навес, достаточно профиля НС, с высотой волны более 35 мм и толщиной листа свыше 1 мм. Волна на профиле может иметь собственно волнообразную, прямоугольную или трапециевидную форму. Для кровли выбирайте последнюю, она жестче.

TIANGroup.RU

Важный момент для тех, кто своими руками делает навес, примыкающий к дому, — правильно рассчитать вес кровли. Чем тяжелее крыша, тем основательнее должен быть каркас. Поэтому легкие материалы в приоритете. Металлопрофиль в этом смысле хорош. Лист марки Н75 (75 — высота волны) при толщине 9 мм весит около 12,5 кг на кв.м, такой же H60 — чуть более 11 кг, НС35 толщиной 0,8 мм — 7,9 кг на «квадрат». Для сравнения: 1 кв.м 8-волнового шифера 7,5 мм весит почти 18 кг, натуральной черепицы — около 40 кг. Хотя ондулин, битумная и металлочерепица будут весить меньше металлопрофиля. Но, выбирая, из чего сделать навес, помните, что металлочерепица — более хлопотный в монтаже и дорогой материал.

Yuri Grishko

Стандартная ширина листа металлопрофиля — 90 и 110 см; учитывайте это, чтобы не было перерасхода. Длина профиля — до 12,5 м. В идеале лучше обойтись без поперечных стыков и выбрать листы под длину ската плюс 5 см за карниз. Конечно, с листом длиннее 4 м неудобно работать, но навес на даче, пристраиваемый к дому, вряд ли будет шире. Выбирая, из чего сделать навес, крайнем случае можете положить два листа в длину.

Совет: Металлопрофиль может иметь маркировку ГОСТ или ТУ, первый стандарт надежнее. Главный признак некачественного покрытия — микротрещины и отшелушивающаяся на краях краска, царапины; такой материал быстро начнет ржаветь

Zimmerei & Kranservice Volk

Как укладывать металлопрофиль?
В ветреную погоду навесы из металлопрофиля лучше не делать — есть риск погнуть листы или слететь с ним с крыши. Листы профнастила поднимают по деревянным лагам. Кровля под металлопрофиль должна быть ровной, иначе лист погнется. Ходить по ним не стоит, по крайней мере — по волнам. Кроме того, мастера советуют резать лист не болгаркой, а ножницами — меньше шансов для коррозии.

Если вы не собираетесь в будущем закрывать навес к дому стенами и утеплять, нет смысла и в гидроизоляции. Собираетесь — не забудьте про пленку. Чем круче уклон кровли и выше волна профиля, тем шире можно сделать шаг обрешетки, и наоборот.

Coburn Design Build

Если предполагается стыковка по длине, металлоппрофиль монтируют от нижнего края кровли, укладывая листы внахлест и фиксируя специальными кровельными саморезами и резиновыми уплотнителями. К обрешетке лист привинчивают в нижней точке, между ребрами, при этом ребро не пробивают. На 1 кв.м обычно требуется 6-8 саморезов, шаг крепления зависит еще и от того, насколько ветреный у вас регион. Заложите необходимый нахлест — он зависит от угла ската, но должен быть не менее 10 см. Чем более пологая конструкция, тем шире должен быть нахлест — это страховка от подтекания воды. Обычно скат с углом менее 15 градусов предполагает нахлест 20 см (две волны), менее 10 градусов — дополнительную герметизацию мастикой.
Все царапины, срезы и сколы закрашивают защитной краской. Кстати, держите на крыше рядом с собой щетку с мягким ворсом или веник — сметать стружку. Через пару месяцев можно проверить саморезы и аккуратно их подтянуть, если нужно.

Kim Lajeunesse

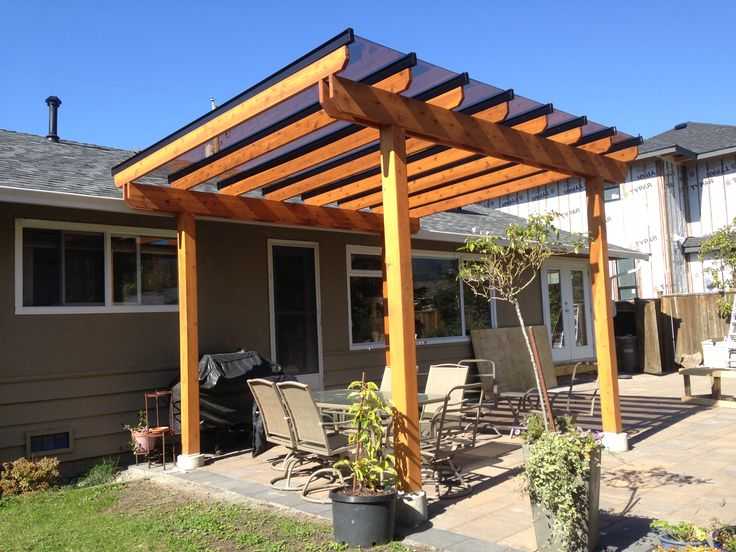

Навес из поликарбоната своими руками
Навесы к дому, сделанные из поликарбоната своими руками, сегодня можно увидеть повсеместно. И это неслучайно — материал легкий, прочный, снаружи покрыт защитным слоем от воздействия ультрафиолета, хорошо режется и сверлится, не ломается при падении. В общем, если закрыть глаза на эстетику дешевых образцов, просто чудо какое-то. Но у этого чуда есть свои нюансы.
Прежде всего, листовой поликарбонат бывает монолитным, ячеистым и профилированным (редкость в наших краях).

СМОТРИТЕ ТАКЖЕ…
Навесы и крыши из поликарбоната – 47 красивых идей в разделе фото на Houzz

Ventura Homes

Монолитный поликарбонат — это полноценная альтернатива стеклу. Обычно этот вид поликарбоната используют для стен, его стандартный размер — 2х3 м. Его ячеистый (сотовый) собрат сделан иначе — воздушные каналы скреплены ребрами жесткости. Материал легкий, прочный, отлично гнется и идеально подходит для покатой кровли. Обычно представлен в трех размерах: 2,1х3, 2,1х6 и 2,1х12 м. Толщина сотового поликарбоната — от 4 до 16 мм (есть и толще, но на специализированных рынках). Помимо обычного существует также усиленный — он тоньше и прочнее. Чаще всего для навесов из поликарбоната используют 10-милиметровый материал.

McIntyre By Design

Следует обратить внимание на степень прозрачности материала. Пристраивая к дому навес, сделанный своими руками из поликарбоната, хозяева часто об этом не думают. А потом оказывается, что солнце «пробивает» крышу, под ней душновато, и машина нагревается.

ЧИТАЙТЕ ТАКЖЕ…
Архитектура: 13 видов террас по конструкции и функции

Бюро GN

Как укладывать поликарбонат?
Поликарбонат укладывают вверх стороной с покрытием от ультрафиолетовые лучей, при этом каналы в листе должны располагаться параллельно уклону — чтобы в материале не скапливался конденсат. Крепят листы специальными саморезами с термошайбами, также используют стыкующие (разъемные и неразъемные) и торцевые профили.

Материал может откалываться, поэтому саморезы нужно вкручивать, отступая от края минимум 5 мм. Отверстия для крепежа в плите делают на 2-3 мм больше диаметра саморезов — это нужно для компенсации теплового расширения. По той же причине не стоит перетягивать саморезы. Сверлить отверстия под крепеж можно только между ребрами жесткости. В зависимости от стыковок с разными поверхностями применяют также угловые, коньковые, пристенные профили.

Edward’s Exteriors

Чем резать поликарбонат?
Листы поликарбоната нарезают перед монтажом. Лист толщиной 4 мм можно резать даже поперек строительным резаком/ножом. Если толще, лучше сделать выбор в пользу электроинструмента — лобзика, болгарки или циркулярной пилы с диском для точной резки (мелкие зубцы). Только не забудьте после пропылесосить каналы — в них набьется пыль. Можно резать и ножовкой по дереву, но останутся заусенцы. Для продольной резки лучше использовать нож.

Торцы плит должны быть закрыты герметичной алюминиевой пленкой сверху и перфолентой снизу, а сверху — еще и торцевыми профилями, чтобы внутрь не попали пыль и влага. Иначе поликарбонат навеса для дачи перестанет пропускать свет. Поскольку нижний торец нельзя герметизировать для отвода влаги, на арочной кровле перфолентой закрывают оба торца. Скотч для прикрытия торцов не годится.

Ashley Camper Photography

Поскольку поликарбонат — легкий материал, каркас навеса для дачи тоже лучше сделать облегченным. Кроме того, частный дом допустимо дополнить навесом в виде полуарки. Уточните перед покупкой материала допустимый радиус изгиба плит — убедитесь, что он подходит для вашей арочной конструкции.

У каждого производителя есть расчетная таблица обрешетки под сотовый поликарбонат. Логика проста — чем толще лист, тем шире шаг обрешетки. В упрощенном виде (без учета уклона и пр.) прикидывают так: если толщина листа 6 мм, то шаг — 60 см, если 8 мм — то 80.

Учтите, что в местах жесткого примыкания поликарбоната к фермам или стойкам град может испортить, побить материал. Под профилями-замками такого не происходит, поскольку лист в профиле приподнят над металлом, и жесткого удара не будет. Так что если расстояние между фермами составляет 1 м, поликарбонат нужно резать и ставить профиль-замок на каждой.

Архитектурное бюро Оксаны Костюченко&C

Навес к дому своими руками

Частный дом невозможно представить без навеса, он обязательно есть хотя бы над крыльцом. Это сооружение выполняет две функции. Прежде всего, защищает от осадков и солнца, а во-вторых, является элементом украшения всего здания. Придумана масса вариантов, как пристроить навес к дому, используя для этого различные материалы. Об этом мы и поговорим, а также рассмотрим этапы строительства навеса своими руками.

Какими бывают подобные навесы

Классифицировать навесы, пристроенные к дому, можно по разным признакам, например, по форме и конструкции, по материалам изготовления, а также по их назначению. По конструкционным особенностям навесы можно поделить на стационарные и раздвижные. Стационарные навесы представляют собой конструкции, элементы которых свариваются или надежно соединяются болтами и саморезами без последующего их выкручивания.

Навесы раздвижные отличаются тем, что их механизм позволяет раздвигать крышу, когда захочется. Делается это механически при помощи шнура или автоматически пультом управления.

Раздвижные навесы имеют тканевую крышу, их часто называют маркизами. Их легко крепить своими руками к стене дома.

По форме все навесы возле частного дома можно разделить на:

• односкатные;
• двускатные;
• арочные.

Для закрытия большой площади возле частного дома, например, над террасой, лучше возводить односкатные и арочные навесы. Конструкция односкатного навеса проста, а потому не должна вызывать затруднений при строительстве своими руками. Для арочного навеса вообще можно часть элементов купить готовыми, вам придется только собрать навес, как конструктор «Лего».

Двускатный навес больше подходит для небольшого козырька к дому над крыльцом. Такой козырек будет надежным. На нем не задержится снег зимой.

Что касается материалов, то для изготовления каркаса навеса и его опор используют и деревянный брус, и металлические трубы. А иногда для навеса возводят каменные или кирпичные колонны, что придает конструкции величественность и масштабность.

Крышу делают из металлочерепицы, профнастила, поликарбоната, еврошифера. Материал подбирают такой, каким накрыта крыша частного дома, чтобы все сооружение смотрелось в едином стиле. Навес из металла с крышей из профнастила будет надежнее, но он и дороже деревянного навеса. Навес из дерева будет лучше смотреться рядом с деревянным домом, поэтому при строительстве обязательно это учитывайте. А при необходимости создать навес арочной формы подойдет поликарбонат, ведь только он обладает хорошей гибкостью.

И, наконец, назначение навесов к дому может быть разным. Небольшие навесы козырьки призваны защищать крыльцо от осадков. Навес могут строить для создания уютной террасы.

Нередко навесы возле дома строят для машины, такое встречается, если дворовая площадь не позволяет соорудить отдельно стоящий навес для авто.

Этапы строительства навеса из профтруб

Построить навес к дому неподготовленному человеку будет трудно, но в принципе возможно. Для начала нужно определиться с его размером и выбрать конструкцию. Легче строить односкатный навес, нужно сделать его эскиз и проставить основные размеры. Рассмотрим все на примере навеса размером 5х4 м.

Сбор материалов

В конструкцию данного навеса входят опорные столбы и балки, прогон, кровля и крепежные элементы. Поэтому чтобы сделать односкатный навес, нужно закупить следующие материалы:

• профильная труба 80х80х2 мм длиной 3 м – 3 штуки;
• профильная труба 80х40х2 мм длиной 5 м – 1 штука;
• профильная труба 40х20х2 мм длиной 4 м – 9 штук;
• профильная труба 20х20х2 мм длиной 5 м – 4 штуки;
• боковая ферма высотой 25 см и длиной 5 м – 1 штука;
• металлическая планка примыкания;
• профнастил длиной 6 м – 4 листа;
• саморезы;
• грунтовка по металлу;
• бетонная смесь и щебень.

Не забудьте и обо всех инструментах, подготовьте рулетку, уровень, болгарку с дисками для резки металла, сварочный аппарат, емкость для замешивания бетона, лопату.

Фундамент и опоры

Установка опор под навес начинается с очистки места и разметки территории. Металлические столбы необходимо установить на расстоянии 4 метра от стены дома и на расстоянии 2,5 м друг от друга. Поэтому на одной прямой необходимо выкопать ямы глубиной 1,2 м и шириной на 1,5 штыка лопаты. На дно ямы засыпается песчано-щебневая подушка, примерно 15-20 см, на которую устанавливаются опоры.

Опоры должны иметь подпятники, чтобы со временем они не стали проваливаться.

Итак, опорные столбы из профильной трубы 80х80 мм фиксируются строго вертикально и заливаются бетоном, который застывает и набирается прочности около недели. В это время можно забетонировать площадку под навесом, если она еще не забетонирована. Можно вместо бетона использовать тротуарную плитку или асфальт.

Каркас и кровля

Чтобы сделать каркас, нужно уметь работать со сварочным аппаратом или пригласить для этого специалиста. Но перед тем как приступить к сварочным работам, необходимо на несущей стене дома при помощи болтов закрепить продольную опорную балку 80х40 мм. Крепить ее нужно на высоте 2,5-2,6 м, чтобы обеспечить скат воды.

Далее берут готовую боковую ферму и вдвоем устанавливают ее на вертикальные опоры, а затем приваривают. Следующий этап создание обрешетки. Трубы 40х20 мм укладывают с одной стороны на ферму, а с другой на поперечную балку и также приваривают. Расстояние между трубами должно получиться равным примерно 60 см.

Поверх опорных труб делают прогон для жесткости конструкции. Для этого нужно уложить профтрубы 20х20 мм на равном расстоянии друг от друга и приварить. После того, как все сварочные работы будут окончены, нужно все места сварки зачистить и обработать весь металл грунтовкой. Если трубы оцинкованные, то достаточно покрыть грунтовкой только места сварки. На этом каркас для кровли будет готов.

Профнастил укладывают по направлению ската, внахлест. По краям крыши необходимо оставлять припуск, чтобы полностью закрыть металлический каркас.

Между стеной дома и крышей крепится планка примыкания, она не даст воде попадать в щель.

На нижний край ската можно сделать водосточный желоб при необходимости.

Как построить навес из дерева

Согласитесь работа со сварочным аппаратом примерно для половины людей это серьезная проблема, да и металлический профиль нынче дорог. Уж куда проще собрать в сарае весь имеющийся пиломатериал, докупить чего не хватает, и пристроить к дому хоть и простой, но вполне практичный навес из дерева. Под таким навесом отдыхается ничуть не хуже чем под сооружением с металлическим каркасом, а может даже и лучше.

Первое что нужно сделать – сгенерировать идею и набросать эскиз. Нам думается, что после прочтения первого пункта этой публикации проблем с идеями не возникнет. Да и эскиз нарисовать тоже сможет каждый, пусть даже это будет и не очень красивый рисунок, главное понятный. А вот с чертежом могут возникнуть проблемы, не каждый его сделает правильно. Тем не менее, деревянный навес у частного дома довольно прост по конструкции и можно обойтись вообще без чертежа, главное все правильно рассчитать и расписать материал.

Готовим все необходимое

Нарисовав эскиз и проставив все необходимые размеры постройки, можно приступать к расчетам материала. Мы рассчитываем сделать своими руками навес из дерева шириной 2 м, длиной 6 м и высотой 2,4 м и для него нам понадобится следующий материал.

1. Брус 150х150 мм длиной 2,4 метра – 4 шт., который пойдет на вертикальные опоры.
2. Две длинные (6 м) доски 150х50 мм, которые мы решили использовать в качестве продольных балок.
3. Доски 150х50 мм длиной 2,5 м – 7 шт. на стропила.
4. Шестиметровые доски 100х25 мм – 7 штук пойдут на обрешетку.
5. Металлический крепежный уголок и длинные саморезы и болты. С их помощью мы будем скреплять несущие элементы конструкции.
6. 3 шестиметровых листа профнастила 0,9 мм шириной 1000 мм.
7. 4 подпятника для якорей вертикальных опор, ширина крепления 150 мм.
8. Болты с шайбами и гайками для подпятников, специальные саморезы для профлиста.
9. Грунт для обработки дерева.
10. Цемент 4 мешка, песок 3 мешка, щебень 1 мешок.
11. Кусок рубероида 2х1,5 метра.

Кроме материала возьмем инструмент:

• шуруповерт;
• дрель;
• ручную пилу;
• перфоратор;
• мебельный стиплер;
• набор рожковых гаечных ключей, набор отверток;
• штыковая лопата;
• корыто;
• ведро;
• карандаш, строительный уровень, линейка;
• лазерная рулетка;
• нож.

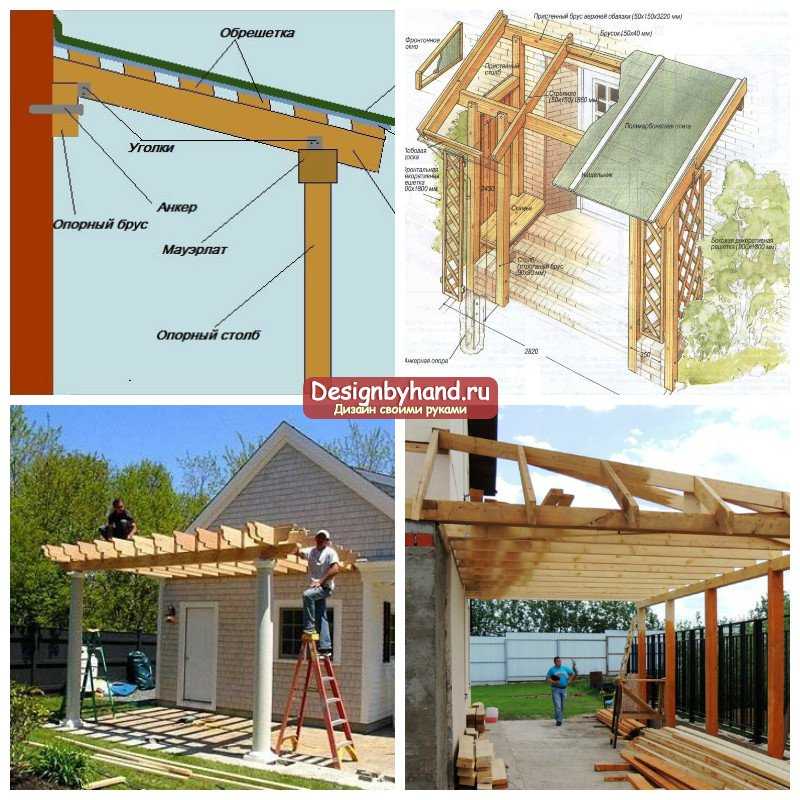

Собираем каркас и стелем кровлю

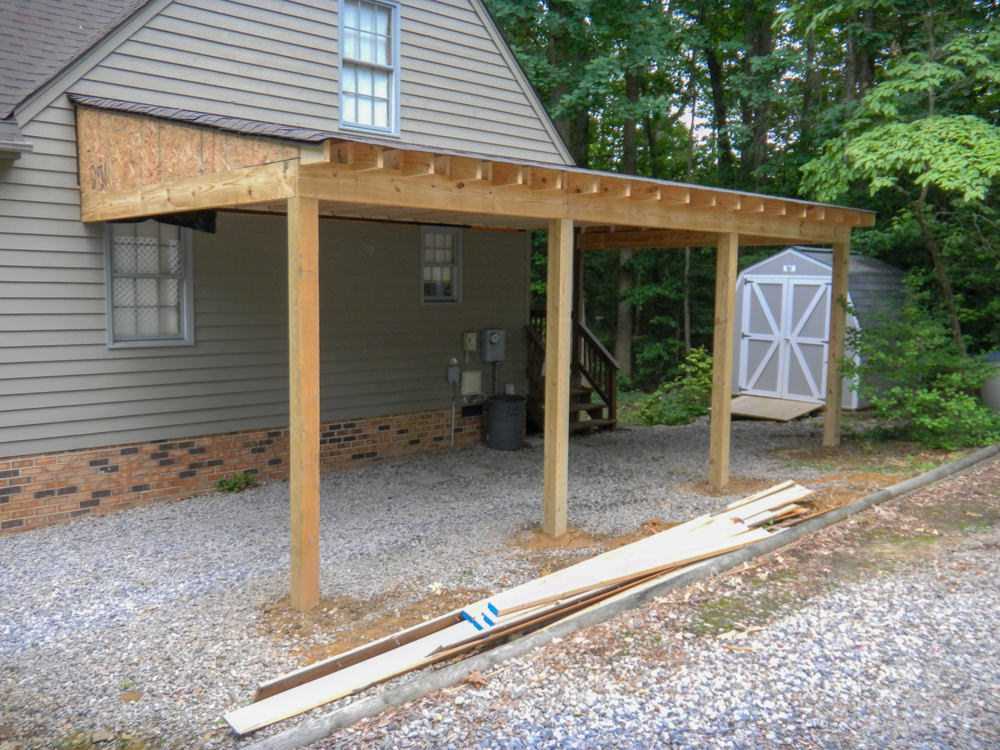

Начнем строительство. Чтобы сделать каркас деревянного навеса к частному дому, необходимо подготовить площадку и сделать якоря для вертикальных опор. Без подготовки строительство даже такого простого сооружения невозможно. Расчищаем и выравниваем площадку перед стеной частного дома, устанавливаем обноски, натягиваем веревку, чтобы определить границы площадки под сооружением.

К сведению! Чтобы хорошо выровнять площадку под навес своими руками, необходимо не только убрать с нее мусор и посторонние предметы, но и возможно лишнюю землю.

Далее используя лазерную рулетку, тщательно промеряем площадку и намечаем места установки якорей. Выкапываем 4 ямы на глубину 1,5 метра шириной примерно 40х40 см. Обкладываем ямы рубероидом, скрепив кусочки материала мебельным стиплером. Заливаем формы бетоном вперемешку с мелким щебнем. Еще в сырой бетон устанавливаем подпятники так, чтобы крепления торчали наружу строго вертикально (нужно проверить уровнем) и ждем, пока бетон застынет. Далее делаем следующее.

1. Берем 4 столба 150х150 из бруса длиной 2,4 метра, устанавливаем их вертикально в крепления подпятников, просверливаем дрелью сквозные отверстия для болтов и притягиваем вертикальные опоры к подпятникам.
2. Берем две шестиметровые доски пятидесятки, одну мы прикручиваем своими руками по уровню к стене дома на 30 см выше торцов вертикальных опор. Вторую прикручиваем с помощью саморезов и уголков строго горизонтально к вертикальным опорам. Эти доски будут горизонтальными опорами.
3. Берем семь пятидесятых досок длиной 2,5 м и стелим их поперек навеса на ребро с шагом в 1 м, крепим с помощью уголков и саморезов.

4. Теперь постелем прогон. Возьмем 7 досок 100х25 мм и стелим их поперек стропил. Крепим на пятые саморезы.
5. Проходим весь деревянный каркас грунтом на несколько раз, чтобы дерево пропиталось.
6. Теперь очередь за кровлей. Режем профлист на отрезки по 2,3 метра и стелем их поперек конструкции с напуском в 2 ребра. Придется постелить 8 отрезков и закрепить их на специальные саморезы. На этом строительство можно считать оконченным.

В заключение отметим, делая дом с навесом своими руками, вы должны соизмерять свои желания с возможностями. Можно запланировать красивейший стальной пристенный навес со стеклянной кровлей как у соседа, но при этом не иметь средств на реализацию проекта. А можно построить своими руками за копейки навес из подручного пиломатериала и радоваться. Удачи!

Как построить навес своими руками из поликарбоната, дерева и профнастила: фото примеры навесов

В дизайне загородного участка неотъемлемым элементом двора является гараж для автомобиля. Он защитит автомобиль от непогоды и от рук преступников. Проблема гаража в том, что заезд занимает время, а если машину нужно поставить на пол часа (например, чтобы поехать домой на обед), то это сооружение будет очень неудобным. Поэтому рекомендуется построить навес, который не только сэкономит ваше время на парковке автомобиля, но и позволит оставить машину друзьям, когда они будут вашими гостями. Рассмотрим, как построить навес для машины своими руками, а также какой кровельный материал лучше использовать.

Особенности конструкции навеса под автомобиль

Существует два основных типа конструкции навеса под автомобиль: стационарный и пристройка к дому.

Пристройка навеса под машину к стене дома занимает меньше времени и при правильном строительном материале гармонично дополняет дизайн всего садового участка. Чтобы закрепить навес, нужно одну часть прикрепить к стене, а вторую установить на опорные столбы (не менее 2-х). Для того чтобы конструкция была устойчивой, столбы бетонируют или устанавливают на созданную ранее бетонную подушку. Материалом для каркаса и опорных столбов послужит металлический профиль или деревянный брус. Если общий декор сада требует определенного материала, опору также можно сделать из бетона, камня или кирпича, подходящего почти для всех садовых стилей.

Расширение навеса под автомобиль к стене

Для того, что бы сделать стационарный навес под автомобиль, вся конструкция должна быть установлена ​​на опорные стойки, их должно быть не менее 4. Рекомендуется устанавливать опору с шагом 1-1,5 м в зависимости от веса кровельного материала и общей конструкции.

Стационарный навес под автомобиль

На форму будущей конструкции влияет материал каркаса: он может быть деревянным или металлическим, в зависимости от этого вида крыша может быть прямой, волнистой, сферической или в виде арка

Размеры навеса под машину могут быть разными: на одну машину, на 2 или малый парк.

Размер навеса

Размер навеса

Размер навеса зависит от размера и количества автомобилей, которые в нем будут находиться. Например, если навес рассчитан на один автомобиль длиной 4 м, то длина навеса должна быть не менее 5 м, а ширина 2,5 м. Если вы владелец джипа или минивэна, размеры навеса должны быть: ширина – 3,5 м, длина – 6,5 м.

Чтобы правильно рассчитать высоту навеса, необходимо учитывать высоту машины с размещенным на ней грузом на багажнике (на тот случай, если во время сильного дождя вам нужно будет что-то перевезти). Надо отметить, слишком высокий навес это тоже плохо, т.к. есть вероятность косого дождя под навесом, и способность ветра раскачивать крышу. Максимальная рекомендуемая высота навеса 2,5 метра.

Как построить навес – пошаговая инструкция

Для того, что бы построить навес своими руками, нужно лишь иметь минимальные навыки обращения с молотком и пилой. Тип кровельного материала, конструкция навеса не влияет, поэтому в большинстве случаев инструкция по созданию навеса своими руками имеет следующую последовательность:

Шаг 1 – Закладка фундамента

Фундамент под навес под машину

Есть несколько вариантов фундамента под навес. Проще всего купить готовые фундаментные блоки и с помощью кронштейнов и уголков прикрепить их к опорным столбам.

Прочее Фундамент тоже довольно простой: выкапывается яма (глубиной около 1 м), в которую вставляется вставная опора, и бетонируется раствором. В этом случае можно также облицевать брусчаткой площадь под навесом.

Если вы вдруг решили залить бетонную площадку, то заодно и залейте трибуны.

Этап 2 – Сборка каркаса

Каркас деревянного навеса

Если в качестве фундамента вы выбрали готовые фундаментные блоки, каркас разрешается монтировать сразу после фиксации опорных стоек.

В том случае, если вы предпочитаете бетонную подушку, необходимо подождать, пока раствор полностью затвердеет (около 1 недели). Не забывайте, в жаркую погоду незастывший участок нужно полить жидкостью, что бы не было трещин в фундаменте.

Сборка рекомендуется из металлических профилей или деревянных балок. Материал для каркаса рекомендуется выбирать с меньшей площадью поперечного сечения, чем опорные столбы, т. к. нагрузка на раму меньше.

Сначала вам нужно соединиться и встать на них, чтобы закрепить поперечную балку. После этого нужно собрать стропила и залить обрешетку.

Этап 3 – Монтаж навеса крыши

Ну и в завершение приступаем к монтажу кровельного материала навеса. Существует несколько популярных вариантов крыши, которые мы сейчас рассмотрим.

Навес поликарбонат

Навес поликарбонат

Кровельный материал может быть как сотовым, так и сплошным, основное отличие состоит в следующем: установить. Преимущество монолитного поликарбоната в том, что он выдерживает больший вес снежных масс. Сотовый поликарбонат

можно устанавливать на тонкую опорную раму. Недостаток монолитного кровельного материала – необходимость в прочном каркасе, монтировать который будет сложнее.

Стоимость поликарбоната меньше, но и срок эксплуатации меньше.

После того, как вы выбрали тип поликарбоната, приступайте к его установке. Для начала измерьте размеры рамы, а затем ножовкой или электроинструментом отрежьте необходимый размер листа поликарбоната.

Следует обратить внимание на то, чтобы при монтаже поликарбоната следить за тем, что бы каналы листа были перпендикулярны земле (в этом случае влага, проникая внутрь листа, будет сама выходить наружу). В противном случае через определенный промежуток времени внутри листа будут образовываться пузырьки влаги, которые быстро взаимодействуют с пылью и придают неэстетический вид. Чтобы очистить пустоту, потребуется много времени.

Обратите внимание на то, монолитный поликарбонат с проблемой не связан.

Вернуться к монтажу на крыше. После того, как вы нарежете поликарбонатные листы, приступайте к сверлению отверстий под крепеж. Эту процедуру необходимо проделать до установки листов, что бы не повредить их. Важный момент – диаметр отверстия должен быть немного больше, чем диаметр шурупов. Этот строительный прием используется из-за того, что в жару или холод поликарбонат расширяется и сжимается, поэтому если сделать отверстие под диаметр шурупа , при сжатии пластика может треснуть крепление. Большие дыры тоже вредны, т.к. на них может попасть влага и грязь, во избежание этого при монтаже используйте резиновую прокладку (между рубероидом и шурупами) или герметик.

Для того, чтобы закрыть поликарбонат снизу используется перфорированная лента, для верхней – цельнотянутая лента.

Деревянный навес

Деревянный навес

Конечно, полностью деревянный навес — это абсурд, т.к. Доска пропускает влагу. Под пологом деревьев я предполагаю, какие элементы каркаса, несущие колонны и прогоны. Кровельным материалом послужит тот же поликарбонат или шифер.

Если требуется сделать навес из цельного дерева, то крышу приходится делать из плотно уложенных друг к другу досок, которые дополнительно обрабатываются водостойким составом.

Навес из профнастила

Навес из профнастила

Навес из профнастила хороший вариант. При монтаже листов учитывайте следующие нюансы:

1. Укладка листов производится внахлест
2. Для крепления листов нужно выбирать оцинкованные саморезы. Во избежание царапин при завинчивании шурупов используйте резиновые шайбы, прокладки.
3. Фиксация листа осуществляется по углам, только потом по всей поверхности

Проекты навесов

Проект №1

Проект №2

Проект №3

Проект №4

Проект №5

Фото примеры козырьков под машину своими руками

Для того, чтобы помочь вам выбрать оригинальный дизайн навеса под машину, предлагаем ознакомиться с существующими оригинальными идеями:

Фото навеса

Навес под машину на даче

Вот и все, о чем я хотел бы вам рассказать, как построить навес для машины своими руками. Также рекомендуем прочитать статью: как сделать предохранение: для автомобиля.

Планирование установки – Spettmann USA

Необходимо тщательно спланировать навес. Вот почему Spettmann поставляет не только качественные маркизы, но и информацию, помогающую сделать правильный выбор и установку.

Размер патио / Путь солнца

Какая польза от тенистого места во время завтрака, когда вы больше озабочены вечерними часами на свежем воздухе? При планировании навеса вы должны учитывать путь солнца по небу, потому что тень будет двигаться вместе с солнцем. Во-первых, определите, в какое основное время вы будете использовать свой внутренний дворик, и определите местоположение навеса исходя из этого. Наш навес PLUS обеспечивает идеальную защиту независимо от того, где находится солнце, поскольку его окантовку можно опустить на высоту до 6 футов / 180 см.

На что следует обратить внимание:

• Решите, где вы будете сидеть во внутреннем дворике.
• Подумайте, в какое время суток вы чаще всего будете пользоваться своим патио.
• Проверьте, насколько большой должна быть ваша маркиза и где она должна быть установлена, чтобы убедиться, что выбранная область будет в тени.

Высота установки

Независимо от того, какую маркизу вы выберете: для прохода людей должно быть свободное пространство не менее 6 ½ футов / 2,00 м. Качественные маркизы Spettmann поставляются с шагом 15 градусов. Его можно отрегулировать до 45 градусов, а для шага кривошипа до 55 градусов. Вы можете определить проходной клиренс самой нижней точки, тяги/переднего стержня, исходя из выбранного шага и глубины. Как правило, минимальная высота установки должна составлять 8 ½ фута / 260 см.

На что обратить внимание:

• Определите оптимальную высоту при наклоне 15 градусов.
• Изучите структурные возможности.
• Если вы предпочитаете больший шаг, убедитесь, что сохраняется зазор для прохода.

Защита от непогоды

Север, юг, восток или запад: В общем, любая сторона дома подходит для установки навеса – если вы правильно подберете защитное оборудование. Также в наличии защитные чехлы-тенты и полукассеты. Для той стороны дома, которая сильно подвержена влиянию погодных условий, рекомендуем устанавливать кассетные или полукассетные маркизы. Для фасадов, менее подверженных атмосферным воздействиям, и таких зданий, как загородные дома, которые используются только временно, открытые навесы представляют собой функциональное и декоративное решение.

На что следует обратить внимание:

• Подумайте, с какой стороны вашего дома следует установить навес и насколько эта сторона подвержена воздействию погодных условий.
№
• В зависимости от воздействия урагана и собственного поведения при использовании выберите открытую маркизу с крышкой или полукассетную маркизу.

Настенный монтаж

При настенном креплении кронштейны крепятся к стене с помощью анкеров. Затем на кронштейн подвешивается либо несущий стержень открытой маркизы, либо кассета маркизы.

Установка на потолке

Если у вас есть балкон над патио, кронштейн для маркизы также можно установить там.
