Как менять проводку в квартире

Если вы планируете выполнить капитальный ремонт квартиры, вам необходимо поменять проводку. В домах, которые возведены давно, проводка не рассчитана на современное использование. При строительстве старых сооружений специалисты и подумать не могли, что кроме основных электрических приборов, которые использовались на то время, люди будут использовать еще множество другой техники. Получается, что пропускная способность старой проводки меньше, чем мощность всех электроприборов, которая потребляется. К тому же, срок эксплуатации проводки – около 30 лет. Но если вы хотите обеспечить бесперебойное напряжение и продлить срок эксплуатации электроприборам, не стоит ждать, пока проводке стукнет 30 лет. Заменить электропроводку можно своими руками.

Выбираем правильный кабель

Большинство людей при начале составления схемы и плана работы сталкиваются с проблемой, какой вид проводов выбрать. Провода делятся на несколько видов. Основные:

• алюминиевые
• медные

Конечно, лучше всего покупать медные. Они прочные и надежные, а также имеют более длительный срок эксплуатации. Все специалисты в строительстве как панельных, так и других домов применяют только медные провода. Когда подключаются розетки или выключатели, жила алюминиевых кабелей легко обломать, с медным многожильным кабелем такая неприятная ситуация невозможна. Ко всему прочему медный кабель обладает хорошей пропускной способностью.

Схема установки розетки и выключателей

Перед прокладкой электропроводки, нужно тщательно потрудиться над схемой местонахождения розеток и выключателей дома. Именно с помощью схемы будет выполняться разводка проводки в квартире. Например, если вы будете знать заранее, где поставите компьютер, то сможете провести туда отдельный кабель, какой позволит запитать все компьютерные устройства, которые имеют повышенную потребляемую мощность. То же самое относится и к остальному мощному оборудованию.

Как распределять количество розеток:

• гостиная. В гостиной рекомендуется устанавливать 5 розеток с общей рамкой (или какой вам удобно) для подсоединения видео- и аудио техники, две розетки у мягкого уголка и по одной розетке там, где вам необходимы дополнительные источники питания
• спальня. Розетки здесь должны быть около спального места, рабочего стола, если такой имеется. Остальные – по желанию
• коридор. Здесь хватит двойной розетки
• ванная комната. Число розеток зависит от того, какими вы будете пользоваться здесь электроприборами. В среднем достаточно одной-двух розеток
• кухня. Около разделочного стола стоит установить от трех до пяти розеток. Остальные разместить по необходимости.

Согласно стандартным нормативам, розетки дома должны находиться на расстоянии 30 см от пола, а выключатели – на 85 см.

Демонтаж старой проводки

Итак, после того, как вы составили схему размещения всех розеток и выключателей в квартире, можете начинать выполнять демонтаж старой проводки. Этот процесс можно осуществить своими руками. Он зависит от того, как была проведена старая проводка. Перед выполнением всех работ своими руками нужно отсоединить проводку от счетчика в квартире. Если электропроводка была помещена в каналы, то демонтаж старой проводки и укладка новой выполняются параллельно. К одной стороне старого кабеля нужно намотать новый, затем надо достать другой конец старой проводки. То есть, вам не нужно будет долбить стены и создавать лишние проблемы. Но если схема новой проводки дома не соответствует старой прокладке, то в стенах надо будет делать штробы.

В случае, когда электропроводка вмурована в стену, первым делом надо узнать, в какой части дома она проложена. Найти ее можно, заметив заделанные в стены штробы, или же использовав специальный прибор. Также можно изучить схему дома. После того, как вы определили ее местонахождение по схеме, можно менять электропроводку.

Правильно меняем электропроводку дома своими руками

Чтобы во время укладки нового кабеля не возникало непредвиденных походов в магазин, всеми инструментами и материалами надо запастись заранее. Итак, для замены электропроводки нужны:

• перфоратор
• болгарка
• паяльник
• строительный уровень
• светодиодная отвертка
• шпатель, шпатлевка, изолента
• шнур, отвертки, бокорезы, фонарик
• новые провода

Когда все необходимое для замены электропроводки в квартире есть, приступаем к самому процессу.

На стене делаем разметку в том месте, где будет проложена новая электропроводка. Затем, с использованием перфоратора и болгарки, надо сделать штробы – идеальный вариант для стен панельного дома. Проводку лучше всего укладывать в гофру, это не только повысит уровень безопасности, но и облегчит процесс замены электропроводки в будущем. После того, как сделали штробы, надо проложить кабель от счетчика к распределительным коробкам. Кабель размещаем в гофре и помещаем их в штробы. От распределительных коробок прокладываем кабель к розетке, выключателям и осветительным приборам. В данном случае, стоит внимательно смотреть на схему. Затем соединяем разветвления кабеля с магистральным в распределительных коробках. Это надо выполнять специальным клеммником, что обеспечит высокое качество и безопасность. Когда все работы в распределительных коробках окончены – надо приступать к вводу электропитания в квартире.

Окончание работ по замене проводки

Завершающим этапом замены проводки является подключение разводки квартиры к счетчику.

В данном случае, если отсутствуют элементарные знания в данной сфере, не стоит выполнять работу самому, лучше вызвать электрика. Старый счетчик и автоматы необходимо заменить. Когда все работы завершены – подключаем к автомату квартирную разводку и включаем автоматы. Если автомат не выбило – значит, вы смогли поменять проводку в квартире своими руками без приключений. Осталось проверить розетки и выключатели, работают ли они.

Как видите, менять проводку своими руками – это не так сложно, как кажется на первый взгляд. Часто люди, когда прочитывают весь порядок работы, пугаются и вызывают специалистов. Замена проводки своими руками обойдется в несколько раз дешевле, чем с помощью специалистов. Но если вы не уверены в своих силах – лучше не рисковать.

Задание Анастасии «Помочь по электрике»

1 500 ₽

Сейчас очень сложно найти хорошего электрика. Нам повезло встретить Андрея, который отлично разбирается в электроработах, имеет свой инструмент, работает быстро и качественно. А стоимость услуг устроит любого. Мы решили, что оплатим его работу не по оговоренной цене, а чуть выше — нас очень понравилось, как он сделал работу.

Исполнитель задания:

Андрей
5,0 1029 отзывов

Создать такое же задание

Как заменить электропроводку в квартире — пошаговая инструкция

Замена электропроводки в квартире чаще всего осуществляется во время капитального ремонта. Необходимость поменять старую линию вызвана тем, что она не предназначена для современных электроприборов. При возведении панельных домов старого образца (хрущевок и сталинок) на каждую квартиру выделялась сеть, способная выдержать нагрузку в 3 кВт, чего очевидно мало для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно рассмотрен весь процесс.

• Этап 1 – Определяемся с фронтом работ
• Этап 2 – Определяемся со схемой и материалами
• Этап 3 – Демонтируем старую линию
• Этап 4 – Прокладываем новую проводку
• Этап 5 – Контрольная проверка

Этап 1 – Определяемся с фронтом работ

Первое, с чего нужно начать — eзнать в управляющей компании или энергосбытовой организации, можно ли увеличить выделенную мощность, поскольку замена проводки без увеличения выделенной мощности не решит проблему выбивающего автомата при включении стиралки и электрочайника. Даже если в увеличении выделенной мощности вы получили отказ, всё равно рассчитывайте проводку под необходимую нагрузку и прокладывайте трёхпроводную схему на случай реконструкции вашего дома и замены стояка с организацией заземления в квартире.

Далее вы должны определить, полностью ли поменять линию или только определенные участки. Тут, конечно же, дело Ваше, но с уверенностью можно сказать, что постройки 60-х годов применяли для создания электросети алюминиевый проводник небольшого сечения, скорее всего без заземления. Такой вариант крайне опасный и даже не подлежит частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, квартирную электропроводку нужно обязательно поменять:

Также Вы должны оценить свои силы и решить, самостоятельно ли будут осуществляться замена проводки в квартире или все-таки вызов специалиста потребуется. Тут уже палка с двух концов. С одной стороны, особых сложностей в разводке линии нет, но с другой стороны потребуется специальный инструмент, расчеты и определенные навыки работ с электричеством. Если Вы все же желаете испытать свои силы, далее мы подробно рассмотрим все этапы работ в виде пошаговой инструкции.

Сразу же рекомендуем просмотреть этапы замены электропроводки на видео:

Наглядный пример электромонтажных работ

Этап 2 – Определяемся со схемой и материалами

Теперь непосредственно переходим к расчетным работам. Для начала Вам необходимо самому составить схему проводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощной бытовой техники, которая будет запитываться напрямую (к примеру, электрическая плита).

Рекомендуем перед началом замены просмотреть схему электропроводки в однокомнатной квартире, на которой предоставлен простейший вариант вывода группы освещения и розеток по всем комнатам. Далее на основании схемы нужно подсчитать количество материалов, одновременно выбирая наиболее подходящие характеристики.

Сразу же следует отметить, что в квартире применяется монтаж скрытой проводки, что связано с множеством нюансов: электробезопасность, влияние на интерьер комнат, пожаробезопасность и т.д. В то же время заменить электропроводку в квартире своими руками на открытую никто не запрещает, все зависит от Ваших предпочтений и сил.

Советуем придерживаться следующих рекомендаций, чтобы выполнить замену проводки грамотно:

1. Кабель – медный, трехжильный, сечением не менее 2,5 мм² для розеточной группы, 1,5 мм² для светильников и 4 мм² для мощных электроприборов.
   Рекомендуем осуществить расчет сечения кабеля, чтобы точно определить подходящий диаметр жил. Что касается марки, лучше отдавать предпочтение дорогому иностранному изделию маркировки NYM. Из отечественных, которые подешевле, советуем использовать ВВГ или лучше ВВГнг-LS.
2. Защитная автоматика. Без нее не обойтись, т.к. обязательно при замене электропроводки в квартире необходимо защитить проводку от утечек тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (либо совмещенный прибор – дифавтомат). Автомат и УЗО имеют различные характеристики, которые выбираются исходя из нагрузок на линию. К примеру, для трехкомнатной квартиры, на розетки принято устанавливать автоматы на 16А , для освещения – 10А, для мощной электроплиты – 32А. Номинал вводного автоматического выключателя на распределительном щитке указывается в договоре на электроснабжение, т.к. ограничивается выделенной мощностью. Устройство защитного отключения ставят на номинал выше автомата. Из производителей советуем отдавать предпочтение лидирующим компаниям – ABB, Schneider Electric и Legrand.
3. Распределительные коробки для квартиры выбираются исходя из разветвленности групп и сечения всех проводников. Прямоугольные и квадратные коробки более вместительные, но круглые значительно проще в установке.
4. Розетки должны быть с заземлением, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание посторонних предметов внутрь. Обращайте внимание на маркировку продукции, чтобы розетка могла выдержать токовые нагрузки, иначе проблем в дальнейшем не избежать при подключении мощной бытовой техники.
5. Скрутки запрещено использовать, перечень разрешенных соединений приведен в ПУЭ 2.1.21 (Глава 2.1 ПУЭ), мы же их перечислили в следующем пункте.
6. Жилы проводов и кабелей можно соединять с помощью винтовых и пружинных зажимов и клеммников, сваркой, пайкой, болтами, при помощи опресовки. В настоящее время одним из наиболее удобных и популярных видов соединения являются клеммники ваго, они отлично подходят для большинства случаев и просты в использовании. Обжимка гильзами неплохой вид соединения, но требуется специальный инструмент. Тем не менее самым надежным соединением являются сварка и пайка, но и наиболее трудоёмким. Подробнее с этим вопросом можете ознакомится в статье https://samelectrik.ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
7. К выключателям особых требований не предъявляются, главное чтобы они были удобными и безопасными. Среди всех видов выключателей света популярностью пользуются клавишные и диммеры.

Подсчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, со списком идите в магазин за покупками, после чего переходите к замене проводки в квартире.

Этап 3 – Демонтируем старую линию

Теперь можно заменить старую электропроводку. Для этого обязательно отключаем электроэнергию на вводе в квартиру, убираем всю мешающую мебель и начинаем разрушать отделку стен.

Замена электропроводки в квартире осуществляется от распределительных коробок в каждой из комнат. Обнаружить эти электрические «точки» можно по пластиковым крышкам в стене либо выделяющимся контурам сквозь обои. Крышка скручивается, после чего все скрутки разъединяются, а старый кабель аккуратно освобождается из зашпаклеванных штроб. Также найти провод в стене можно с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем Ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без существенных повреждений конструкции. В этом случае можно обойтись без штробления, если обрезать проблемный участок и тщательно заизолировать, оставив в старой штробе!

Этап 4 – Прокладываем новую проводку

Теперь самое главное – нужно самостоятельно заменить электропроводку в квартире на новую, более надежную.

Мы не будем подробно останавливаться на данном этапе, т.к. подробно монтаж электропроводки в квартире мы рассматривали в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно необходимо сфотографировать разводку кабеля по стенам. Делается это для того, чтобы при возникновении проблем, можно было запросто найти поврежденный участок по фото.

Замазывать штробы раствором не торопитесь, делать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже наглядно демонстрируется пример новой проводки в квартире, после замены:

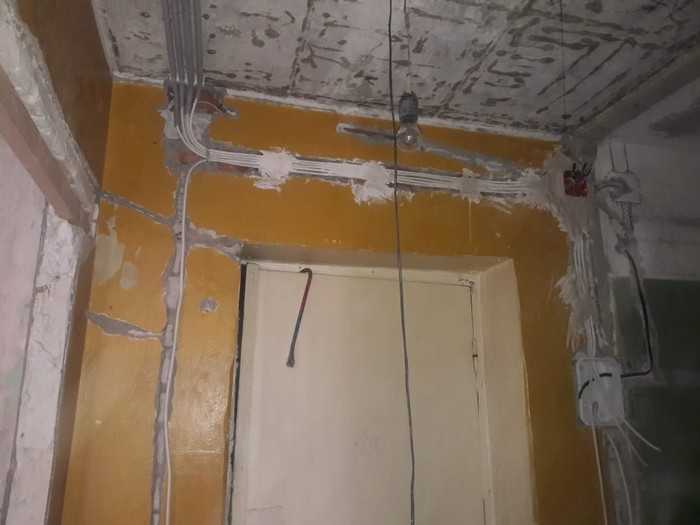

Готовая электропроводка

Этап 5 – Контрольная проверка

Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартире мультиметром. Данное устройство позволит определить работоспособность электропроводки и наличие короткого замыкания, если вдруг Вы что-нибудь не так подсоединили. Если прибор не показал ошибок, значит можно подключать готовую линию к вводному щитку и проверять работоспособность всех светильников, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказывали в отдельной статье.

Если все элементы цепи работают, снова отключите электроэнергию и переходите к заделке штроб. На этом замена электропроводки в квартире своими руками считается завершенной. Как Вы видите, мероприятие довольно трудоемкое и требует навыков, но все же при огромном желании и внимательности можно самостоятельно осуществить электромонтаж. Надеемся, наша пошаговая инструкция была для вас полезной и понятной!

Напоследок рекомендуем просмотреть видео, благодаря которому станет понятно, стоит ли менять старую проводку в квартире или можно обойтись частичной заменой электросети:

Плюсы и минусы замены проводки

Материал по теме:

• Расшифровка маркировки кабелей и шнуров
• Замена электропроводки в хрущевке
• Монтаж освещения в квартире
• Монтаж открытой электропроводки

Как поменять проводку в квартире своими руками

Во время капитального ремонта многие решают сразу поменять проводку в квартире. Есть много причин для этого. Во-первых, если ваш дом построен давно, то вся электрическая сеть, которая в нем была проложена, уже устарела как физически, так и морально. Во-вторых, раньше для проводки в хрущевках или сталинских домах в основном использовались алюминиевые провода, а этот металл, как известно, сильно подвержен коррозии, и в процессе эксплуатации становится очень хрупким. В-третьих, современная электрика отличается большой мощностью бытовых приборов. Лет 20-30 назад в проекте закладывалась нагрузка около 3 кВт на каждую квартиру, сейчас эта цифра значительно увеличилась.

Итак, как видите, замена проводки — это не прихоть и блажь, а насущная необходимость. Рассмотрим подробно, как осуществить этот процесс, с чего начать, какую часть старой проводки необходимо поменять, а в каких случаях ее можно оставить.

Содержание

• Основные этапы
• Составление схемы
• Перенос плана раскладки на стены
• Необходимые материалы
• Инструменты
• Демонтаж старой электропроводки
• Установка новой проводки

Основные этапы

Необходимо сразу определиться, сможете ли вы заменить электропроводку в квартире своими руками или пригласите профессиональных электриков. Имейте в виду, что электромонтажные работы – это самая сложная и объемная часть ремонта дома.

Материальные затраты будут соответственно высокими. Если у вас нет ограничений в средствах, то лучше пригласить специалистов.

Замена электропроводки в квартире своими руками базируется на трех основных составляющих.

• Однозначно, все алюминиевые провода надо заменить на медные. Мы уже упоминали, что металл подвержен коррозии, кроме того, он имеет мягкую структуру, выдавливается из-под винтовых клемм, его пайка — сложный и дорогостоящий процесс, а алюминиевые жилы со временем ослабевают. Все это может в итоге привести к ненадежности контактных соединений.
• Необходимо будет перейти с ранее использовавшейся схемы с глухозаземленной нейтралью (TN-C) на схему с защитным заземлением потребителей (TN-C-S). Электроснабжение по прежней схеме TN-C применялось в Советском Союзе вынужденно, потому что шла массовая электрификация, электрические сети были очень длинными и к тому же ощущалась острая нехватка цветных металлов. С конца 90-х годов начался переход на электроснабжение по схеме TN–C–S, что обеспечивает безопасную работу потребителей вне зависимости от общего состояния сети.

• Необходимо будет смонтировать групповое подключение потребителей с отдельными ответвлениями, в то время как ранее использовалась разводка ответвлением от ГРЩ через распределительные коробки.

По новой схеме у Вас будет отдельная ветка от общего щитка, выполненная единым отрезком кабеля, для каждой группы потребителей.

Составление схемы

На начальном этапе вся работа будет носить теоретический характер, то есть необходимо будет четко определиться со схемой и количеством материалов.

Прежде чем менять электропроводку в квартире, составьте схему, на которой изобразить план жилого помещения. Удобнее всего будет взять его из техпаспорта и перерисовать на бумаге в коробку.

Пример составления схемы и дальнейшего монтажа на видео:

На этом чертеже отобразите, где будет стоять вся крупногабаритная мебель (чтобы не планировать установку розеток за ней) и бытовая техника (в этом случае, наоборот, розетки нужно монтировать рядом). Определите расположение выключателей, как правило, их монтируют возле входной двери в комнату. Отметьте, где вам потребуются розетки, кроме мест установки стационарных бытовых приборов (холодильник, духовка, кондиционер), т.е. , желательно заранее решить, куда вы поставите или повесите телевизор, музыкальный центр, компьютер.

Нарисуйте расположение элементов освещения — бра, ночников, торшеров.

Имейте в виду, что мощные бытовые приборы, такие как водонагреватель, электроплита, стиральная машина, посудомоечная машина или «теплый пол», должны подключаться к сети не через розетки, а отдельной линией от индивидуальная машина.

Перенос плана планировки на стены

Теперь перенесите составленную схему на стены вашей квартиры, вы еще будете делать ремонт, так что еще можно рисовать на поверхностях стен. Отметьте расположение розеток, выключателей, осветительных приборов и распределительных коробок (обычно они располагаются на входе в помещение). Строгих размеров для их размещения нет, но старайтесь придерживаться следующих рекомендаций:

• Выключатели располагаются на высоте от 0,8 до 1,5 м от уровня пола.
• Этот же параметр для розеток варьируется от 0,3 до 1 м, здесь все будет зависеть от вашего интерьера. Главное, чтобы вам потом было удобно ими пользоваться.

• В ванной желательно обойтись без установки розеток. Если в этом есть острая необходимость, то его необходимо подключить через устройство защитного отключения (УЗО). Расстояние от розетки до элементов ванной комнаты (раковины, ванны, душа) должно быть не менее 0,6 м.
• Распределительные коробки располагаются на расстоянии 15-20 см от поверхности потолка. Не забудьте это учесть, если в будущем вы планируете опустить потолок (сделать его натяжным или из гипсокартонных листов).

От коробок к распределительным устройствам начертите пути для проводов.

Эти маршруты должны быть строго вертикальными или горизонтальными, не допускаются зигзаги и косые линии, не пытайтесь экономить на таких материалах.

Необходимые материалы

Теперь, исходя из всех проделанных работ, вы можете определить количество материалов, которые вам потребуются для замены электропроводки в доме. Подсчитайте, сколько распределительных коробок, розеток и выключателей вы сопоставили. Если проводка скрытого типа, то для каждого коммутационного аппарата понадобится еще и подрозетник. С помощью рулетки измерьте необходимое количество провода вдоль нарисованных линий разводки. Обязательно берите его с запасом на подрезку в местах стыков (6-10% от общей длины).

Для проводки своими руками выбирайте трехжильный провод или медный кабель. Сечения 1,5 мм будет достаточно для сети освещения ² , для групп розеток — 2,5 мм ² , для мощных электропотребителей — 4 мм ² .

Советуем приобрести качественную немецкую жилу с маркировкой NYM, с изоляцией из поливинилхлорида. Из отечественной кабельной продукции наибольшим спросом пользуется жила марки ВВГ. Также для прокладки проводников понадобится гофрированная труба, а в случае открытого типа разводки – кабель-каналы. Гофру лучше купить металлическую, так как в случае ЧП поливинилхлорид может разлагаться и выделять токсичные вещества.

Выбор кабеля и автоматов на видео:

Крайне важно защитить домашнюю электрическую сеть от перегрузок, коротких замыканий и утечек тока, поэтому без автоматики не обойтись. Необходимо будет установить УЗО и автоматические выключатели (или комбинированные варианты — дифференциальные автоматические выключатели). Их выбирают по номинальному току, в зависимости от нагрузки, которая будет присутствовать на защищаемой линии. Приведем пример, каких машин примерно нужно для обычной трехкомнатной квартиры:

• автомат общий вводной — 40 А;
• на розеточную группу — 25 А;
• для освещения — 16 А;
• для мощных потребителей — на 32 А.

При выборе станков отдавайте предпочтение лидерам рынка электротехнической продукции – фирмам «Legrand» и «ABB».

Коробки соединительные бывают двух видов и отличаются друг от друга только конструкцией.

Коробки квадратной и прямоугольной формы более вместительны, а круглые гораздо удобнее в установке.

Просверлить круглое отверстие в стене для такого ящика гораздо проще, чем забить квадратную или прямоугольную нишу.

Обязательно выбирайте розетки с заземлением. Если в доме есть маленькие дети, то понадобятся специальные приспособления с защитными шторками (чтобы ребенок не мог выковыривать внутрь посторонние предметы). Обратите особое внимание на номинальный ток, на который рассчитан коммутационный аппарат, иначе могут возникнуть проблемы при подключении мощных потребителей.

Инструменты

Перед тем, как поменять проводку в квартире, вам потребуется запастись не только материалами, но и достаточно большим количеством инструментов. Если у вас нет всех необходимых приспособлений, то, возможно, все же имеет смысл обратиться к профессионалам. Ознакомьтесь со списком всего, что вам нужно для установки новой проводки, а затем примите решение для себя.

Идеальный вариант – аренда электроинструмента.

1. Перфоратор и набор сверл по бетону (а также сверло по бетону, корончатое сверло и зубило). Этот инструмент необходим для монтажа отверстий под розетки, выключатели и коробки.
2. Уровень, отвес и шнур для разметки прокладки проводов.
3. Болгарка (и круг по камню к ней) или штроборез для проделывания борозд в стенах для проводов.
4. Шпатель и гипс (или алебастр) для заполнения штроб после укладки в них проводов.
5. Нож монтажный или специальное приспособление для снятия изоляционного слоя на проводах (стриппер).
6. Плоскогубцы, набор отверток плоских и крестовых, бокорезы.
7. Паяльник с припоем и канифолью для соединения проводов.
8. Индикаторная отвертка для определения фазы и нуля.
9. Длинная переноска. Во время ремонтных работ для питания электроинструмента вы будете использовать временную будку, а ее длины должно хватить до самых отдаленных комнат и уголков.

Демонтаж старой проводки

Замена электропроводки в квартире своими руками начинается, в первую очередь, с полного обесточивания помещения. Отключите вводной автоматический выключатель на квартиру и убедитесь в отсутствии напряжения.

Проще всего начать демонтаж старой проводки с выключателями и розетками, снять их, освободив тем самым концы проводов. Откройте крышки распределительных коробок и отсоедините все монтажные коробки. Теперь, аккуратно потянув за старый кабель, освобождаем его от замазочных штроб. Обнаружить провода в поверхностях стен поможет специальный прибор – индикатор скрытой проводки, некоторые в этом случае даже используют металлоискатель.

Если в каком-то месте нет возможности демонтировать кабель, то не слишком старайтесь, не разрушайте стены. Проблемный участок проводки оставьте в старой борозде, только тщательно заизолируйте его концы с двух сторон.

Установка новой проводки

Сразу стоит сказать, что частично менять проводку не рекомендуется. Если вы уже взялись за ремонт повторно, то делайте это везде. Единственный случай, когда допускается замена только части домашней электросети, если где-то произошел обрыв провода и необходимо его устранить.

А теперь сам процесс установки новой проводки. Возможно, в какой-то из комнат путь провода от коробки к розеткам и выключателям останется прежним. Это хорошо, вам не нужно будет забивать новые канавки.

В том случае, если вы запланировали сделать все совсем иначе, начните с отверстий для коммутационных аппаратов и распределительных коробок, а уже между ними сделайте пазы для укладки проводов.

Внимание! Так как старую проводку вы уже демонтировали, а новую только прокладываете, напряжения в квартире не будет вообще. Для подключения электроинструмента используйте временную будку, которую можно выкинуть из вводного щитка, или договоритесь с соседями о питании от них через носитель.

Отрежьте необходимые куски проводов и гофротрубы. Затяните провода в гофру и поместите их в сделанные пазы. Не забудьте оставить соединительные наконечники с обеих сторон. Установите розетки в проделанные отверстия, затяните в них провода и теперь можно закрепить их алебастровым раствором.

Покрывать штробы сплошным слоем алебастра не нужно; достаточно захватить их через каждые полметра.

Подключение проводов к розеткам и выключателям, установка коммутационных аппаратов в розетки. Теперь сделайте все необходимые соединения в распределительных коробках.

Имейте в виду! Если вы хотите сделать освещение на балконе или лоджии, то не нужно тянуть туда целую ветку, светильники подключаются через розетки соседних комнат.

Обязательно протестируйте новую электропроводку перед окончанием работ в квартире.

Если есть сомнения между частичной и полной заменой электропроводки, то ответ можно найти в видео:

Как заменить старую проводку мы объяснили, тут особых сложностей нет. Те, кто когда-либо занимался электромонтажными работами и хорошо разбирается в электротехнике, справятся самостоятельно. Но иногда лучше не рисковать и хотя бы посоветоваться с профессионалами.

Как спрятать провода для колонок и телевизоров

Руководство по проводке в стене для домашнего аудио/видео

by Crutchfield’s

Джим Ричардсон проработал в компании Crutchfield в общей сложности около 34 лет, прежде чем выйти на пенсию в 2021 году. в 1977 году в качестве счастливого седьмого сотрудника Кратчфилда (или № 007, как он выразился), носившего множество шляп в разных отделах, включая написание статей для каталога.

Джим провел 10 лет вдали от Кратчфилда между 1983 и 1993, за это время он закончил колледж и работал репортером и редактором газеты. Он вернулся в компанию как раз к запуску нашего веб-сайта в 1995 году и помог создать первые версии наших онлайн-инструментов для подбора автомобиля.

Совсем недавно Джим работал редактором наших домашних аудио/видео и профессиональных аудио статей, где он внес огромный вклад в то, как мы представляем информацию, чтобы помочь вам сузить выбор и понять, как получить максимальную отдачу от вашего оборудования. .

Еще от Джима Ричардсона

Лучшие подставки для телевизоров 2023 года

Лучшие саундбары 5.1 2023 года

Как выбрать аудиокабели и адаптеры 3,5 мм

Как выбрать фонокорректор

Как выбрать портативный проектор для Dolby Ismos good

9000 Atmos музыка?

Советник Кратчфилда Норм работал над сотнями электромонтажных работ по всему дому.

Это руководство поможет вам сэкономить деньги, выполняя собственные небольшие проекты электропроводки как в готовых, так и в незавершенных помещениях. Если вы решите нанять профессионала, полученные знания помогут вам в работе с вашим подрядчиком.

Можете ли вы сами провести внутреннюю электропроводку?

Это законно?

В большинстве регионов домовладельцу разрешается прокладывать низковольтную проводку. Однако в каждом штате есть свой собственный код, как и в некоторых городах и округах, поэтому для уверенности уточните у местных властей.

Вы способны?

Если вы новичок в такого рода работе, попробуйте заняться относительно небольшим проектом, например, спрятать провода, идущие к тыловым динамикам в вашем домашнем кинотеатре.

Самые простые сценарии для самостоятельной установки — это те, в которых вы можете проложить провода на чердаке, в недостроенном подвале или в подвальном помещении. Используйте эти места как можно больше, даже если это означает более длинные участки провода.

Сначала рассмотреть варианты беспроводной связи?

Прежде чем вы начнете сверлить отверстия в стойках или прорезать отверстия в стенах, подумайте о современных беспроводных музыкальных решениях. Существует множество беспроводных динамиков, а также несколько комбинаций приемника и передатчика, которые работают с обычными усилителями и динамиками. Многие люди спрашивают нас о беспроводных системах объемного звучания. В течение многих лет не было хорошего ответа. Теперь их несколько.

Запросить проект системы

Прежде чем начать, вам понадобится план. Сделайте себе одолжение и отправьте запрос на проектирование системы команде дизайнеров аудио/видео компании Crutchfield. Вы можете загрузить план этажа и фотографии своей комнаты, а затем обсудить с дизайнером свои цели. Вы получите системный план и ссылку на корзину со всеми элементами, необходимыми для завершения вашего проекта.

Вещи, которые вам понадобятся

Всегда используйте провода, предназначенные для прокладки в стене. Ищите провод динамика с рейтингом CL2 или CL3. Провод с рейтингом CL2P или CL3P предназначен для размещения в воздушном пространстве с классом «пленум» над подвесным потолком в коммерческом здании. Вам понадобится кабель, рассчитанный на прямое закапывание, если вы прокладываете его через землю к наружным динамикам.

Сечение провода громкоговорителя и проводники

Провод громкоговорителя, встроенный в стену, обозначается сокращенно, которое указывает его сечение (толщину) и количество жил (или проводников, как их называют в торговле):

• 16/2 — провод 16-го калибра с 2 жилами
• 14/4 — провод 14-го калибра с 4 жилами

Чем меньше номер калибра, тем толще провод. Для участков менее 50 футов достаточно провода 16-го калибра. Для более длинных участков используйте более толстую проволоку 14 калибра.

Зачем тянуть два провода, если можно тянуть один? Четырехжильный провод имеет положительные и отрицательные провода для левого и правого динамиков в одной оболочке. Он часто используется между усилителем и встроенным регулятором громкости или динамиком со стереофоническим входом.

Сколько провода нужно купить?

После того, как вы спланируете, куда вы собираетесь проложить провод, вам нужно выяснить, сколько вам потребуется. Обратитесь за помощью к системному разработчику. Он или она может предоставить вам «карту» проводки — график, показывающий, что вы устанавливаете в каждой комнате, включая все динамики, кабели, кронштейны и другие элементы, которые вы будете устанавливать.

Ваш дизайнер может посмотреть на ваш план этажа и дать вам твердую рекомендацию о том, сколько провода нужно купить. Если вы составляете свой собственный план, подумайте, куда должен идти каждый провод. Отмерьте или измерьте каждый путь. Советы:

1. Оставьте дополнительный провод для соединений. Например, если вы собираетесь установить потолочные динамики самостоятельно, оставьте 2-3 фута дополнительного провода, чтобы вы могли установить динамики на лестнице, пока будете их подключать.
2. Прибавьте от 10 до 15 процентов: ваш запланированный маршрут может быть нарушен из-за неожиданного препятствия. Чтобы быть в безопасности, купите как минимум на 10 процентов больше проводов, чем вы думаете, что вам нужно.

Аудио/видеокабель

Большинство аудио- и видеокабелей не подходят для прокладки в стене. Некоторые кабели HDMI, предназначенные для прокладки в стене, не поддерживают видео 4K или HDR.

К счастью, есть несколько умных решений, таких как балуны, в которых используется сетевой кабель, рассчитанный на использование в стене, коаксиальный кабель (RG-6) или даже оптоволоконный кабель для передачи аудио- и видеосигналов на большие расстояния.

Волоконно-оптические кабели HDMI Celerity обеспечивают сильный сигнал на больших расстояниях и невосприимчивы к помехам.

Настенные пластины и кронштейны

Ваш разработчик системы также может помочь вам определить, сколько и какие настенные розетки и встроенные регуляторы громкости вам понадобятся. Вам также понадобятся монтажные кронштейны для поддержки розеток и регуляторов громкости. Ваш дизайнер может добавить все эти части в ваш системный план и предварительно заполненную корзину.

Этот разъем предназначен для подключения динамика и сабвуфера для системы объемного звучания.

Эта универсальная настенная пластина обеспечивает вход или выход для любого типа проводов в стене.

Эти пластины являются частью комплекта, который скрывает как сигнальные, так и силовые разъемы для настенного телевизора.

Кронштейны «грубые» или «сохраняющие отверстия»

Эти кронштейны для встраиваемых в стену и потолок колонок экономят много времени. Установщик гипсокартона прорежет отверстия для кронштейнов перед тем, как повесить гипсокартон (как и для выключателей света и электрических розеток). Возможно, вам придется заказать их отдельно — они могут не входить в комплект ваших динамиков. 9№ 0003

Кронштейны «сохраняющие отверстия» или «черновые» облегчают установку потолочных и встраиваемых в стену громкоговорителей после установки гипсокартона.

Распределительные коробки

Оборудование, используемое для установки регуляторов громкости, проводных розеток и других встроенных в стену устройств, называется распределительными коробками или «распределительными коробками». Ищите соединительную коробку, достаточно глубокую, чтобы в нее поместились устройства, встроенные в стену (обычно 2–3/4 дюйма).

Кронштейны без спинки обеспечивают минимальную поддержку, необходимую для крепления настенной пластины. Тот, что слева, предназначен для Готовая стена. Она крепится к отверстию, которое вы для нее проделали. Тот, что справа, прибивается к стойке до того, как ваш гипсокартон поднимается.

Для настенного регулятора громкости вам потребуется структурная прочность и защита, обеспечиваемые стандартной распределительной коробкой (продается в магазинах товаров для дома). Когда вы просто подсоединяете провода к настенной панели, подойдут кронштейны без задней стенки.

Стандартная распределительная коробка защищает встроенные в стену регуляторы громкости.

Установите розетки на той же высоте, что и розетки переменного тока, чтобы они выглядели аккуратно и однородно. Встроенные в стену элементы управления выглядят лучше всего, если вы соответствуете высоте выключателей света (обычно они расположены на высоте 44–48 дюймов от пола). Не прикрепляйте низковольтные коробки к коробкам выключателей света.

Гвоздьные пластины

Всякий раз, когда вы просверливаете отверстие на расстоянии 1-1/4 дюйма или менее от поверхности любой деревянной части вашего дома (стойка, балка, плита, блок или распорка) или надрезаете любую деревянную часть, вы

Пластины для гвоздей защищают провода от гвоздей, шурупов и сверл

Этикетки для проводов

Пометьте оба конца провода перед вы начинаете тянуть или перед тем, как перерезать другой провод. Вы можете использовать Crutchfield CableLabels™ или просто использовать малярную ленту и маркер.

Самоклеящиеся цветные этикетки Crutchfield обеспечивают четкую маркировку аудио-, видеокабелей и кабелей динамиков.

Кабельные стяжки и приспособления

Провода должны поддерживаться через каждые 4-1/2 фута и в пределах 1 фута от распределительной коробки. Используйте проволочные стяжки и зажимы для проволочных стяжек. Скобы, которые электрики используют для обычной проводки переменного тока, могут повредить низковольтные кабели, если они прибиты слишком туго.

Для связывания кабелей сзади компонента пригодится многоразовая проволочная обмотка.

Стойки для компонентов

Если вы собираетесь спрятать динамики на потолке или стене, почему бы не спрятать и компоненты? Мы предлагаем различные стеллажи для оборудования, предназначенные для установки в подсобном помещении или кладовой.

Открытые стойки Sanus серии CFR могут быть установлены на стене или на полу.

Закрытые стойки обычно имеют ролики, поэтому их можно выкатить для облегчения доступа к соединениям.

Инструменты

Этот инструмент зачищает провода калибра от 12 до 22 одним нажатием на спусковой крючок. Вы можете отрегулировать его, чтобы снять именно то количество изоляции, которое вам нужно.

Кусачки/инструменты для зачистки проводов

Хороший инструмент для зачистки проводов необходим, если вы устанавливаете много динамиков. Мы также предлагаем различные инструменты для крепления разъемов к коаксиальному и сетевому кабелю.

Альтернативный метод зачистки проводки не требует ничего, кроме острого ножа. Вот как это делает опытный установщик компании Crutchfield Норм Хоуз:

Studfinder

Прежде чем приступить к установке в готовом помещении, вы захотите приобрести хороший studfinder. Некоторые studfinders, такие как этот, могут различать металлические трубы, провода переменного тока и другие препятствия, скрытые за вашими стенами. Вот ссылка на несколько отличных видео-советов о том, как использовать стадфайндер.

Проведите искателем по стене или потолку, чтобы найти стойки или балки. (Фото предоставлено Zircon Corp.)

Рыболовная лента или рыбные палочки

Рыболовная лента — это инструмент, который помогает протягивать кабель за готовыми стенами, полами и потолками. Думайте об этом как о рыболовной катушке, намотанной на полужесткую «ленту». Идея состоит в том, чтобы протолкнуть или «выловить» ленту с одного конца проводника на другой конец. Затем вы прикрепляете проволоку к крючку на конце ленты и протягиваете ее обратно.

Норм любит использовать рыбные палочки:

Разные инструменты

• Лазерный уровень или меловая леска
• Электродрель размером 1/2 дюйма или больше. много работы в незавершенных помещениях.
• Набор перфораторов от 1/4″ до 1-1/2″. (Профессиональные монтажники используют более дорогие сверла и коронки, потому что они облегчают работу.)
• Ножовка по гипсокартону
• Стремянка
• Защита глаз, рабочие перчатки и респираторы
• Изолента

Посмотрите, как специалист прокладывает провода

В этом видео Норм показывает, как прокладывать провода и «обрезать» их для безопасной и аккуратной установки.

Советы и приемы установки

Незавершенная комната с проводкой для домашнего кинотеатра, готовая к установке гипсокартона.

Новое строительство

Будьте осторожны, чтобы не откусить больше работы, чем сможете прожевать. У большинства самодельщиков нет инструментов, навыков или времени, чтобы подключить весь новый дом во время его строительства. Но скажем, у вас есть недостроенная комната, которую вы превращаете в домашний кинотеатр. Это проект, с которым вы можете повеселиться. Вот несколько рекомендаций:

Никогда не используйте одни и те же отверстия для провода переменного тока и провода низкого напряжения. Старайтесь не прокладывать провода рядом с линиями электропередач переменного тока на расстоянии более 5 футов. Насколько это возможно, держите их на расстоянии 1 фута от линий электропередач во время их пробежки.

Вы можете спокойно запускать аудио и видео в одной связке с безопасностью, телефоном, данными и прочим низковольтным проводом.

Прокладка низковольтных кабелей (черных) с кабелем питания переменного тока (оранжевым) может привести к снижению производительности или повреждению проводов.

Если кабели и силовой кабель проложены параллельно, расстояние между ними должно быть не менее 12 дюймов. Если они пересекаются, расстояние между ними должно составлять 9 дюймов.углы 0 градусов.

Правила сверления отверстий в стойках и балках

Диаметр отверстий не должен превышать 40%, насечек — 25%.

Просверлите отверстия в центре каждой стойки. Диаметр отверстий не должен превышать 40% ширины шпильки. Стандартная шпилька размером 2 x 4 дюйма на самом деле имеет ширину около 3,5 дюймов, что означает, что ваши отверстия не могут быть больше 1-3/8 дюйма в диаметре.

Все отверстия должны располагаться вертикально по центру балки. Не сверлите ближе 2 дюймов от верха или низа балки. Крайние концы и средняя треть пролета балки несут нагрузку, поэтому по возможности не делайте там отверстий.

Вы ограничены отверстием, которое составляет треть измеренной глубины балки. Балка размером 2 x 6 дюймов на самом деле имеет глубину 5-1/2 дюйма, поэтому вы можете просверлить отверстие диаметром 1-3/4 дюйма. Вы можете просверлить несколько отверстий, а не одно очень большое отверстие, когда много проводов должны проходить в одном направлении.

Нельзя делать отверстия в ламинированных опорных балках (клееные пластины) или перемычках (опоры над дверями, окнами или арками).

Наконечники для протягивания проводов

Чтобы провода можно было легко протягивать, диаметр отверстия должен быть примерно в два раза больше общего диаметра всех проводов, которые вы планируете протянуть через него. Поскольку размеры отверстий ограничены, возможно, вам придется использовать несколько отверстий. Например, в отверстие диаметром 1-3/8 дюйма помещается пучок кабелей диаметром чуть менее 3/4 дюйма.

Оберните не менее 2 футов провода динамика петлей в каждом месте соединительной коробки или Р-образного кольца, закрепив его проволочными стяжками.

Перевязка проводов

После того, как провод или пучок проводов протянуты к выходу, их необходимо заправить. Это означает надлежащую подготовку его к последнему шагу (выполнение соединений), который не произойдет, пока вы не будете почти готовы к переезду. Вы аккуратно смотаете лишний провод и временно прикрепите его к распределительной коробке.

• Поддерживайте провод в пределах 1 фута от J-box или P-образного кольца. На каждом кронштейне, J-образной коробке или P-кольце закрепите не менее 2 футов провода, оставив его петлей только внутри.
• Гипсокартон закроет ваш провод, поэтому сфотографируйте или измерьте место, чтобы вы могли найти провод после установки гипсокартона.
• Оберните концы каждого провода пластиковыми пакетами и лентой, чтобы предотвратить попадание влаги на провода. Проволока может сгнить от влаги краски и штукатурки. Убедитесь, что этикетки защищены.

Будьте осторожны при использовании пластиковых стяжек для проводов — они должны быть тугими, но не настолько тугими, чтобы защемить кабель.

Прокладка кабеля через существующие стены

Всегда проверяйте как можно больше, прежде чем делать отверстие. Исследуйте свое пространство для обхода или потолок в незавершенном сегменте вашего подвала. Постарайтесь определить, в каком направлении идут балки и где может быть пустое пространство стены между стойками.

Осмотрев подполье или чердак, вы можете определить, в каких местах стен нет водопроводных труб и электрических проводов. Высококачественный studfinder поможет вам различать различные типы препятствий за вашими стенами, включая стойки, кабели переменного тока и трубы.

Конечно, нельзя с абсолютной уверенностью знать, что находится за стеной. Вы должны быть готовы вырезать и залатать исследовательские дыры.

Чтобы свести к минимуму эту работу, используйте искатель гвоздей, который может найти деревянную, металлическую и проводку переменного тока под напряжением. Вы также можете просверлить небольшие «пилотные отверстия», чтобы исследовать пространство за своими стенами. Используйте прочный кусок проволоки, например согнутую вешалку, чтобы найти близлежащие препятствия.

Обязательно отключите питание в месте, где вы будете бурить направляющую скважину, и соблюдайте осторожность, чтобы не погрузить долото в трубу или электропроводку. Убедитесь, что вы знаете, где находится ваш основной запорный клапан для воды, на случай, если вы проткнете водопроводную трубу.

Используйте прочную проволоку (например, согнутую вешалку), чтобы исследовать направляющие отверстия.

Резка гипсокартона

После того, как вы убедились, что расположение всех ваших компонентов будет работать, проследили шаблоны и выполнили все другие приготовления, рекомендованные в руководстве пользователя для ваших динамиков или кронштейнов, вы можете приступить к резке гипсокартона.

Если вы создаете прямоугольное отверстие, начните с просверливания двух маленьких отверстий в противоположных углах; если он круглый, просверлите два небольших отверстия на противоположных сторонах. Затем, используя пилу для гипсокартона, начните с одного отверстия и двигайтесь по контуру к следующему. Вырежьте гипсокартон одним куском с наклоном внутрь, чтобы при необходимости его было легче залатать. Если вам не нужно заделывать отверстие, просто удалите лишний материал перед установкой динамика.

Для получения дополнительной информации о выборе и подтверждении мест установки встроенного оборудования см. наше руководство по установке встроенного динамика.

Стены из гипса и решеток

Если в вашем доме стены или потолки из штукатурки и решеток, установка собственной внутристенной электропроводки будет более сложной. Штукатурка имеет тенденцию легко трескаться и крошиться, поэтому вы должны быть готовы к некоторой подкраске. Мы рекомендуем прокладывать провод вне стены и использовать ковры, шкафы и т. д., чтобы скрыть его. Дополнительные идеи см. в нашей статье о прокладке домашних аудио/видео кабелей.

Советы и рекомендации по прокладке проводов

При прокладке кабелей вы, вероятно, столкнетесь с некоторыми препятствиями в стене, такими как дополнительные распорки или противопожарный блок. В этом случае:

• Удалите прямоугольный кусок гипсокартона вокруг препятствия. Вырежьте с наклоном внутрь, чтобы было легче залатать гипсокартон, когда вы закончите.
• Надрежьте блок или просверлите небольшое отверстие для провода. Если будете надрезать блок, не забудьте прикрыть его ногтевой пластиной.

Чтобы провести провод через скрытое препятствие: (A) Вырежьте прямоугольный кусок гипсокартона вокруг препятствия. (B) Надрежьте блок или просверлите отверстие для кабелей. Используйте рыбную ленту, чтобы протянуть провод через отверстие.

Прокладка провода через незавершенный подвал

В показанном здесь примере вы вырезаете два отверстия в стене — одно для настенной панели, а другое для встроенного в стену динамика. Затем просверлите два отверстия в нижней пластине вашей стены, доступ к которой возможен с незавершенного потолка подвала. Одно отверстие проходит под настенной пластиной, а другое — под встроенным в стену динамиком.

Как узнать, где просверлить отверстия в нижней пластине? Вы можете либо измерить расстояние до настенной пластины и динамика от соседней стены, сверившись с копией чертежей, либо измерить расстояние от видимого ориентира, который проходит прямо через стену до нижнего этажа, например водопроводной трубы.

После того, как отверстия будут сделаны, вы можете вытащить провод из отверстия в настенной пластине в подвал, а затем вверх через другое отверстие к месту расположения динамика.

Вот как можно протянуть провод через недостроенный подвал.

Прокладка проводов вдоль плинтуса

Если у вас нет незавершенного подвала для прокладки проводов, вы можете спрятать провода за плинтусом.

Подденьте плинтус небольшим ломиком. Снимите тонкую полоску гипсокартона, чтобы обнажить шпильки. Вырежьте проволочный канал, надрезав и выточив шпильки. Переместите ленту из одного отверстия в другое и протяните проволоку. Заправьте проволоку в канал и установите гвоздевые пластины на каждую шпильку. Переустановите плинтус.

Прокладка провода вокруг дверной рамы

Если вы используете плинтус, чтобы скрыть проводку, вам, возможно, придется иметь дело и с обивкой двери.

Подденьте молдинг от дверного проема, используя долото, небольшой лом или шпатель. Пропустите провод между рамой и косяком. При необходимости выдолбите каналы для провода в раме. Снова прикрепите молдинг.

Как прикрепить проволоку к рыболовной ленте

Чтобы протянуть провод из одного места в другое, вам необходимо прикрепить проволоку к рыбной ленте, как показано здесь:

(A) Снимите оболочку с кабеля. Согните проводники над рыболовным крючком. (B) Оберните крюк и кабель изолентой.

Совет: как протянуть провод через изоляцию

Изоляция чаще всего встречается на наружных стенах, но вы можете столкнуться с ней и при протягивании провода через внутренние стены. Ключ здесь не в том, чтобы выловить провод через изоляцию, а вокруг нее.

Многие типы изоляции имеют бумажное или пластиковое покрытие. Попробуйте протянуть провод между этим покрытием и гипсокартоном. В качестве альтернативы, протяните проволоку вдоль шпильки, используя шпильку в качестве ориентира. В этом случае, если у вас есть рыболовная лента, намотанная на катушку, держите ленту изогнутой к поверхности шпильки, чтобы она не попала в изоляцию.

Вы также можете поискать в местном хозяйственном магазине различные виды рыболовных лент, предназначенных для более эффективной работы на таких сложных участках.

Ремонт и очистка гипсокартона

Если вы вырезали какие-либо дыры, которые не сработали, вам нужно будет их залатать.
