Виды мансардных окон

На мансардном этаже можно установить окна различных видов. Самый простой – вертикальные окна, которые мало чем отличаются от обычных окон фронтального остекления. Они устанавливаются либо во фронтоне дома, либо в скате крыши в специальной выносной конструкции, ее еще называют домиком или скворечником. Такие окна смотрятся эстетично, оживляют внешний вид крыши, но пропускают мало света.

Наклонные мансардные окна – современный вызов стихиям природы. Они монтируются вровень со скатом крыши, пропускают на 30 – 40 % больше солнечного света и отличаются конструкцией, материалом и способом открывания.

Для производства мансардных окон используется высококачественная древесина, ПВХ – профиль или алюминий. Деревянные окна рекомендуется устанавливать в спальнях, кабинетах и других помещениях с нормальным уровнем влажности. А вот в санузлах и кухнях лучше установить пластиковые окна, так как они более устойчивы к влажности, плесени и агрессивным средам.

Конструкция мансардного окна может иметь некоторые особенности, согласно которых и производится их классификация:

• Стандартные окна прямоугольной или квадратной формы. Используются чаще всего, состоят из рамы и створки или глухого стеклопакета. Кстати, мансардные окна с глухим стеклопакетом выпускаются только под заказ, а вот окнами с поворотными створками в разных модификациях рынок насыщен.

• Балконные окна представляют собой конструкцию из наклонного окна в скате крыши и вертикального окна под ним и иногда даже сбоку. Оба окна открываются: наклонное – вверх, а нижнее вертикальное в сторону (как обычное) или вниз. Это позволяет выходить на балкон.

• Нижний элемент под наклонным окном. Это глухое окошко под открывающейся створкой. Подобная конструкция используется в том случае, если высоты ската не хватает для того, чтобы установить два окна: одно над другим, а одно окно не достаточно освещает пространство.
• Надставки – верхний элемент. Как правило, это декоративный элемент над наклонным окном, имеющий округлую или треугольную форму. Используется для более гармоничного сочетания.

• Карнизные окна устанавливаются в том случае, если в мансарде высокий пристенок, не позволяющий нормально смотреть в наклонное окно. Тогда под окном устанавливается вертикальное окно, которое тоже открывается. Подобная конструкция позволяет обозревать пейзаж в мансардном окне, как в обычном.

• Световой туннель у нас пока используется редко, но он тоже имеет место быть. Устанавливается в месте ската, которое не имеет прямого контакта с помещением, например, чердак. От окна идет светоотражающий туннель, чаще всего труба, ведущий в место, которое нужно осветить. Здесь устанавливается плафон, равномерно рассеивающий свет.

Все типы мансардных окон изготавливаются на специально оборудованных заводах и испытываются на прочность в специальных установках. Качественные материалы, высокая технологичность, фурнитура, обеспечивающая поворот и открывание, но не допускающая протечек, все это гарантирует функциональность и безопасность. Да, стоимость таких окон немаленькая, но и делать мансардные окна своими руками не стоит. Они не смогут обеспечить должный комфорт и герметичность.

По способу открывания мансардные окна делятся на:

• С центральной осью поворота створки. Могут прокручиваться на 180°, что позволяет легко мыть наружное стекло.

• С приподнятой осью поворота. Ось располагается примерно на расстоянии 2/3 от низа окна.

• С комбинированной осью поворота. Включают в себя и центральную, и приподнятую ось. Верхняя ось позволяет открывать окно наружу до угла 45°, а центральная прокручивать полностью.

• С боковой осью поворота. Открываются как обычные окна, их еще называют мансардными люками, потому что они используются для выхода на крышу.
• С нижней осью поворота выпускаются только створки для балконных окон. Они открываются вперед.

• С дистанционным управлением. В высоких мансардах, где нет возможности открыть окно вручную используют пульт ДУ, работающий от электросети. В таком случае перед тем, как сделать мансардное окно, необходимо подвести к месту установки отдельную линию.

При выборе мансардного окна следует руководствоваться конструкцией крыши, удобством использования окна и параметрами мансардного помещения. Например, высота мансарды и угол наклона ската крыши влияет на то, на какой высоте необходимо установить окно, и какой обзор оно будет предоставлять.

Устройство мансардных окон

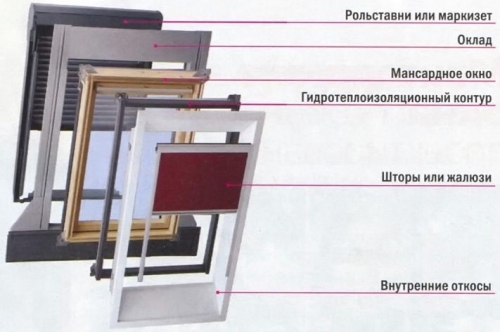

Мансардное окно представляет собой непростую конструкцию, ведь его придется эксплуатировать в сложных условиях: дождь, ветер, град, снег, да еще и расположение под углом. Чтобы обеспечить прочность окна, производители используют специальное сверхпрочное стекло, способное выдержать большое давление.

Мансардное окно состоит из рамы и створки, а также фурнитуры, позволяющей поворачивать створку в разные положения и фиксировать ее. В створке находится стеклопакет, заполненный инертным газом.

Но помимо этого в комплект входит также гидроизоляционный и пароизоляционный фартуки, дренажный желоб, чтобы избежать протечек, теплоизоляция, так необходимая в нашем суровом климате, и защитный оклад, защищающий элементы окна от повреждений и направляющий воду вниз, на кровельный материал, а также внутренние откосы.

Стоимость установки мансардного окна во многом зависит от объема работ, которые придется выполнить, и от наличия тех или иных элементов в комплекте.

Перед тем как заказать мансардное окно, следует посоветоваться с профессионалом, правильно подобрать к нему оклад в зависимости от типа кровли и аксессуары для защиты от солнца летом, ролставни, ролшторы и другое.

Установка мансардных окон своими руками

Еще раз повторимся, что лучше заказывать установку мансардных окон у сертифицированных специалистов, чтобы потом не было мучительно больно. Если же Вы хотите поручить это задание кровельщикам или строительной бригаде, возводящей у Вас дом, спросите у них, делали ли они это раньше. Бывает часто, что строители, не имея опыта, берутся за мансардные окна, а потом приходится все переделывать.

Сертифицированные специалисты, координаты которых Вы можете узнать у представителей производителя окон, сделают все добротно, соблюдая технологию. На установку мансардных окон цена зависит от того, покрыта ли уже крыша кровельным материалом, закончены ли все кровельные работы или только находятся на стадии строительства. Если кровельный материал еще не уложен, внутренние работы не выполнены, установка будет дешевле.

Ну а если уж Вы решились все сделать самостоятельно, ниже расписана общая для разных производителей технология установки мансардных окон.

Выбор мансардного окна и места для установки

Размер мансардного окна выбирается с учетом площади мансарды и расстояния между стропилами. Лучше, если окно будет установлено между стропилами, без изменения конструкции.

Согласно общим правилам, окно должно быть по площади не менее 10% от площади мансарды. Ширина окна должна быть на 4 – 6 см меньше расстояния между стропилами. Если у Вас слишком маленькое расстояние, например, 60 см, а окно необходимо большое, установите два окна рядом, в соседних секциях между стропилами.

Важно! Два окна дают всегда больше света, чем одно большое.

Высота расположения окна зависит от угла наклона ската крыши и от места расположения ручки на окне. Так на крутых крышах окна лучше располагать внизу, а на пологих – наоборот – вверху. Оптимальная высота мансардного окна 80 – 130 см от пола. Если ручка на окне располагается вверху, окно устанавливают на высоте 100 – 110 см, а если внизу – 120 – 130 см. Более конкретно на высоту окна влияет тип кровельного материала. Например, если это керамическая черепица, ее нельзя подрезать, окно необходимо располагать строго над рядом черепицы. А если материал листовой, в нем можно вырезать отверстие в любом месте.

Важно! Не забудьте предусмотреть, что для того, чтобы обезопасить мансардное окно от обледенения, запотевания и появления конденсата, под ним необходимо установить прибор отопления.

Тип открывания мансардного окна выбирайте, исходя из удобства эксплуатации.

После того как определились с количеством окон, их размерами и местом расположения, обозначьте эти места изнутри мансарды.

Правильно подберите оклад для мансардного окна. Несмотря на то, что все мансардные окна кажутся примерно одинаковыми, все же у каждого производителя есть свои особенности, разная комплектация. Подбирайте все аксессуары одного производителя одной линейки (это будет указано на маркировке), предварительно обсудите с менеджером по телефону, уточните, то ли Вы заказываете, получится ли комплект, или что-то к чему-то не подойдет.

Подготовка места для установки мансардного окна

Рассмотрим вариант, когда крыша уже готова, но внутренней отделки нет. В таком случае на гидроизоляционной пленке изнутри помещения намечаем расположение окна. Расстояние по бокам должно быть 2 – 3 см от стропил справа и слева. Монтироваться окно будет на стропила и на нижний монтажный брус. Намечаем нижнее расположение окна, отступаем 9 см для профилированных кровельных материалов или 4 – 6 см для плоских. Отмечаем верхнюю точку окна и откладываем еще 9 – 15 см вверх.

Вырезаем гидроизоляционный материал, оставляя запас в 20 см со всех сторон. Оставшееся полотно пока что заворачиваем внутрь мансарды. Снимаем кровельное покрытие или вырезаем.

Срезаем обрешетку, отступив от стропил 2 см.

Далее внизу окна прибиваем монтажный брус, толщиной не менее 50 мм, на расстоянии 8 – 10 см от обрешетки. Выставляем его горизонтально строго по уровню. Расстояние зависит от типа кровельного материала.

Нижний край гидроизоляции крепим степлером к монтажному брусу. Верхний край – к верхней обрешетке. Боковые вытягиваем наружу.

Установка рамы (коробки): регулировка, выравнивание

В комплекте поставки Вы найдете инструкцию по установке мансардных окон конкретно Вашего производителя. Следуйте ей. Дело в том, что окна отличаются. В одних крепежные кронштейны прямоугольные и крепятся только к стропилам, в других они угольные и крепятся и к стропилам, и к обрешетке. И самое главное, они крепятся к раме окна в разном положении. Поэтому так важно этот вопрос обсудить с менеджером компании.

Установка мансардных окон Велюкс, Fakro, Roto и других хоть и схожа в общих положениях, но сильно отличается в частностях.

Например, на окнах Fakro, на раме есть канавки с пометками V и N, обозначающие глубину посадки окна. Она зависит от типа кровельного материала и оклада.

Для удобства монтажа створку придется снять. Как это сделать, будет указано в инструкции к Вашему окну. Также если на окне установлен оклад, его тоже снимаем. Оставляем голую раму.

На раму устанавливаем крепежные кронштейны в предназначенные для этого места. Затем на верхнюю часть рамы надеваем теплоизоляцию (минеральную вату) и закрепляем степлером.

Внизу окна теплоизоляцию укладываем на монтажный брус и затем устанавливаем раму в проем, придавливаем утеплитель к брусу.

Нижние кронштейны закрепляем крепко, а верхние не до конца, нам еще придется слегка подровнять раму. Устанавливаем створку на место, закрываем и смотрим, есть ли перекос. Регулируем его с помощью верхнего крепления. Нам важно, чтобы окно стояло идеально ровно, створка прилегала со всех сторон одинаково, и зазор был одинаковым. В дальнейшем это исправить уже не получится.

После регулировки затягиваем все крепления крепко, также и боковые к стропилам. У разных производителей они выполнены по-разному. Крепим боковую гидроизоляцию к раме окна, обрезая лишнее. Далее укладываем в боковые проемы утеплитель.

Установка гидроизоляции вокруг мансардного окна

В комплекте с мансардным окном всегда идет изоляционный фартук. По желанию можете использовать самодельный, из собственноручно купленного материала.

Вверху над будущим окном вырезаем с обеих сторон кусок обрешетки, равный ширине дренажного желоба. Подрезаем в этом месте, посередине, гидроизоляционную пленку. Заводим под нее дренажный желоб и устанавливаем в промежуток между обрешеткой. Таким образом, вода сверху будет стекать с гидроизоляции в желоб, а не на окно.

Разворачиваем фартук и укладываем его вокруг окна так, чтобы обезопасить конструкцию и крышу от протечек. Закрепляем степлером к раме, монтажному брусу, стропилам и верхней обрешетке, заводим края под обрешетку. Верхний край фартука заводим под дренажный желоб.

Далее можно вернуть ряд кровельного материала внизу окна на место.

Установка оклада мансардного окна

Монтаж оклада начинается снизу вверх. Первым делом устанавливаем нижний гофрированный фартук, затем боковые части, верхнюю, а в последнюю очередь накладки на окно.

У окладов разных производителей есть свои особенности монтажа, поэтому следуйте инструкции. Например, у окон Roto есть специальный резиновый уплотнитель на раме, под который заводится и фиксируется оклад. Так обеспечивается исключительная герметичность. А вот у окон Fakro такого уплотнителя нет, оклад крепится непосредственно к раме, а сверху накрывается дополнительными элементами оклада, которые скрывают место соединения рамы и оклада.

Тщательно стыкуем все части оклада и закрепляем их к раме и обрешетке.

Нижний фартук крепим сверху к кровельному материалу.

В последнюю очередь для монтажа кровельного материала на оклад крепим специальный элемент, к которому вплотную будет прилегать кровельный материал.

Все, можно вешать створку и снимать защитное покрытие. Мансардное окно готово. В заключение хотелось бы отметить, что для герметизации стыков между рамой и проемом ни в коем случае нельзя использовать монтажную пену, только специальные герметики. А внутри мансарды необходимо установить откосы, нижний обязательно вертикально, а верхний – горизонтально. Так будет обеспечиваться наилучшая циркуляция горячего воздуха, идущего от радиатора отопления. Омываясь теплым воздухом, окно не будет запотевать. И не забудьте про утепление откосов.

Установка мансардного окна: видео-инструкция

Source: tolkostroyka.ru

Читайте также

Как самому сделать мансардное окно в частном доме

Самодельное мансардное окно — это не только стильное украшение интерьера, но и полезный функциональный элемент, который позволяет наполнить дом естественным светом.

Причем, благодаря тому, что мансардное окно «встроено» в крышу, оно «поставляет» намного больше света, чем обычные окна.

Расположение самодельного мансардного окна в районе конька кровли позволяет сделать его изготовление максимально простым, без сложной системы отвода воды.

К балкам, на которые опираются стропила, автор крепит деревянный короб. Для его изготовления использовались доски сечением 200*40 мм.

Особенности конструкции мансардного окна

Короб немного выступает над поверхностью кровельного покрытия, а также имеет небольшой уклон, чтобы стекала вода.

Стык между кровельным покрытием (профнастилом) и стенками короба автор закрыл отливом, изготовленным из оцинкованного листа.

Сверху на деревянную раму автор решил закрепить каленое стекло толщиной 6 мм, которое должно защищать основной стеклопакет от града.

Стандартный двухкамерный стеклопакет устанавливается внутри деревянной рамы на уровне утеплителя. Зазоры автор заполняет с помощью обычной монтажной пены. Изнутри дома стеклопакет обрамляется деревянной декоративной рамой.

Подробно о том, как самому сделать мансардное окно в частном доме, рекомендуем посмотреть в видеоролике на нашем сайте.

Окно в мансарде собственными силами

Мансарда – жилое чердачное помещение, образуемое на последнем этаже здания, непосредственно под его крышей. Название пришло из французского языка, поскольку в России не было традиций устройства жилых чердаков. Наш суровый климат не позволял проживать в подкрышных пространствах, поскольку утеплить и отопить такое помещение не было никаких возможностей. В настоящее время многие чердаки переделываются в жилые помещения, что требует устройство оконных проемов . Своими руками соорудить такую конструкцию возможно, хотя для неподготовленного и неопытного строителя это может показаться сложным, поскольку к конструкции мансардных окон предъявляются высокие требования. Процесс установки мансардных окон своими руками весьма кропотлив и требует точного соблюдения технологии. Здесь ввиду ограниченности объема статьи будут рассмотрены основные принципы, которые следует учесть при самостоятельной установке подобных конструкций.

Виды окон

В настоящее время окна производят из различных современных материалов. Это может быть дерево, алюминий, а также пластик (имеющий другое название ПВХ). Деревянные рекомендуются для кабинетов, гостиных, спален. А пластик лучше подойдет для помещений с повышенной влажностью и агрессивной средой – ванных комнат и санузлов.

Разновидности мансардных окон, которые различают по разным параметрам, дают большой выбор. Например, по форме и конструктивным особенностям мансардные окна разделяют на:

• Прямоугольные или квадратные оконные проемы, классические, встроенные в кровлю под тем же наклоном.

  Такие окна могут быть также различных конструкций.

• Конструкции, имитирующие форму балкона. Они состоят из двух рам с разным углом открывания. В открытом виде одна рама принимает горизонтальное положение, выполняя функцию козырька, а вторая встает вертикально, образуя подобие балкона.

  Весьма практичное решение, позволяющее немного увеличить площадь мансарды.

• Оконные конструкции с не открывающимся нижним элементом под наклонной рамой. Такая система может применяться в случаях нехватки длины ската крыши для монтажа двух окон, когда одного не достаточно для освещения.

  Такая конструкция устанавливается, скорее, как вынужденная мера.

Выбор типа конструкции окна

Выбор конструкции, оконных проемов на мансарде также как и их количество следует делать на этапе проектирования и строительства дома. Поскольку ширина оконных проемов напрямую зависит от конструкции стропильной системы, то именно специалисты-проектировщики должны дать рекомендацию по размерам проемов. Если же приходиться перестраивать уже существующую крышу, сооружая мансарду, то необходимо внимательно изучить устройство конструкции кровли. В старых постройках возможно и не удастся встроить раму желаемых параметров, поскольку стропила крыши не позволят врезать подобную конструкцию, придется довольствоваться слуховым окошком. Поскольку наша тема изготовление мансардных окон своими руками, то посвятим основное внимание самой простой конструкции классического типа. Выбираем способ открывания окна https://www.youtube.com/watch?v=4lwYg9VfSk0

Требования к мансардным окнам

Технология установки мансардных оконных конструкций отличается от правил монтажа стандартных оконных проемов в фасадах зданий. На мансарде рама встраивается в сложную и многослойную конструкцию крыши и поэтому стеклопакет должен выполнять функции кровли:

• не допускать проникновение осадков;
• предохранять от ветра;
• сохранять тепло;
• не давать образования конденсата;
• обеспечивать достаточную освещенность.

Окна должны легко открываться, чтобы проветрить помещение, иметь защиту от насекомых, а стекла максимально возможно защищать от проникновения ультрафиолета.

Важно!Мансардные окна должны иметь высокую прочность, чтобы выдержать порывы ветра и осадки. Также они должны поддерживать вентиляцию комнаты и при этом не нарушать эстетику и общий архитектурный облик здания.

Добиться своими руками исполнения всех перечисленных требований поможет только четкое следование инструкции по установке, которая должна быть приложена к комплекту поставки, а также выполнение рекомендаций специалистов и технологических норм и правил.

Расчеты и планирование расположения

Если приступаете к установке окон своими руками, уделите должное внимание расчетам. Просчитать размер планируемого оконного проема, можно, опираясь на нормативы соответствия площади окна и размера помещения. Это соотношение должно быть 1х10, т.е. 1 м2 окна должен приходиться на 10 м2 площади комнаты. При этом следует учитывать, что, чем выше расположен оконный проем, тем больше освещенности он дает. Однако очень высоко устраивать окошко нет смысла, поскольку оно не даст никакого обзора. Высота расположения проема зависит от угла наклона кровли. По нормативам рекомендуется установка окна, нижний край которого находится в пределах 0,8м-1,9м. [ot-gallery url=”//lestnitsygid.ru/gallery/varianty-razmeshheniya-mansardnyx-okon”]

Этапы монтажа

Как правило, инструкция, приложенная к приобретенному комплекту, подробно описывает процесс монтажа. И, следуя данным указанием, можно качественно провести установку своими руками, не имея богатого строительного опыта. Остановимся только на ключевых нюансах, влияющих на качество устанавливаемой конструкции. Технологический процесс монтажа оконных мансардных проемов состоит из нескольких последовательных этапов:

• подготовительный, разметка и расчистка места под проем;
• демонтаж стеклопакетов, оклада и фурнитуры и установка голой рамы;
• утепление и изоляция конструкции;
• монтаж водоотводящих желобов;
• монтаж и фиксация оклада;
• установка стеклопакета;
• отделочные работы, установка откосов.

Подготовка к установке

Перед установкой делаем разметку с внутренней части помещения. Устанавливаются оконные проемы между стропилами крыши, поэтому отмеряем по 2-4 см с обеих сторон и освобождаем от балок пространство по размеру проема. Отметив нижнюю кромку, в соответствии с рекомендациями, отмечаем верхний обрез проема. Обрезаем гидроизоляцию кровли, оставляя по 20 см по периметру для нахлеста на раму будущего окна. Удаляем кровельный материал. Монтаж мансардного окна в готовую кровлю https://www.youtube.com/watch?v=zFE1yV0YT-s

Утепление и изоляция

Если окно мансарды не имеет функции открывания, то следующим этапом следует навесить стеклопакет. Если же мы имеем дело с открывающимся окном, то навешиваем створку. Далее следует уделить внимание утеплению и тщательной гидро- и пароизоляции. Изолируем окно с внутренней стороны, подтыкая утеплительный материал по все длине периметра рамы. С внешней стороны закрывать следует фольгой или аналогичным материалом, дабы избежать образования конденсата. Откосы также прокладываем утеплителем.

Монтаж гидроизоляции мансардного окна https://www.youtube.com/watch?v=Lzmao1k-0wM

Завершающие этапы

Некоторые заключительные рекомендации для установки окон своими руками. Водоотводный желоб следует заводить под вырезанную гидроизоляцию и фиксировать его к обрешетке род небольшим углом, обеспечивающим стекание воды. Оклад монтируем в строгом соответствии с инструкцией производителя. Начинать установку следует от нижней части, стеклопакет устанавливаем в обратном порядке. В заключении устанавливаем откосы – нижний строго горизонтально, верхний – вертикально.

Важно!Важное замечание для самодельных конструкций: если ваше окно из дерева, не забудьте предварительно обработать конструкцию антисептиками (олифа, автол и т.п.), а также окрасить масляной краской.

Своими рукамиУсловия и порядок проведения капитального ремонта кровли

Своими рукамиРассчитываем систему вентиляции помещения

Изготовление оклада для мансардного окна своими руками. Рекомендации по установке мансардных окон. Специфика организации коробки

За последние годы установка мансардных окон получила широкое распространение. Это связано с преимуществами, которые получают люди, приняв решение реконструировать чердачное помещение и сделать его местом комфортного отдыха.

Мансардное окно представляет собой конструкцию, устанавливаемую непосредственно в кровлю. В результате этого чердак из темного и пыльного помещения превращается в комнату, наполненную светом, где можно уединиться от суеты и отдохнуть.

Монтаж мансардных окон возможен при наклоне крыши от 12 до 90 градусов. Современные производители при изготовлении своей продукции учли такие условия, как сильный ветер, повышенная влажность, возможность использования, независимо от сложности конфигурации кровельной системы.

Установка окна в требует большой ответственности, ведь по сравнению с обычными окнами, оно подвергается сильному воздействию атмосферных осадков, так как находится на кровле дома. Поэтому устанавливаемые конструкции должны быть прочными, герметичными и долговечными.

Цена монтажа мансардного окна

Мы стремимся, чтобы стоимость установки окна для наших клиентов была максимально доступной. Мы заботимся о качестве и гарантируем, что установленная нами конструкция надежно защитит Вас от дождя, снега, ветра и низких температур. У нас Вы можете заказать работу любой сложности под ключ!

Продукция этих компаний имеет небольшие отличия. К примеру, у Fakro ручка открывания располагается внизу, а у Velux — вверху. Выбирайте Fakro, когда требуется разместить оконный проем вверху, а Velux при более низком расположении.

В среднем, цена на продукцию этих двух производителей одинаковая. Доставка выполняется достаточно быстро без задержек.

Большинство современных хозяев стремится максимально рационально использовать полезную площадь своего

Мансардные окна своими руками!

Раскрой древесины: обвязка для рамы раскраивается из брусков. Так как обычно древесина при раскрое или после него коробится, то бруски рамы должны быть вырезаны несколько шире положенного размера, чтобы их потом можно было отрихтовать и обработать строганием до готового состояния. Также бруски рам изготавливают из предварительно подготовленных реек.
Обвязка окна может быть проклеена по толщине или изготавливаться из пластин. При этом необходимо следить за тем, чтобы поперечное сечение имело симметричное строение, а клеевые стыки не подвергались прямому воздействию погодных условий. Влажность отдельных слоев не должна различаться более чем на 2%. Обвязка окна в продольном направлении должна соединяться сращиванием на зубчатый шип. Разметка: отдельные размеры для разметки берутся из чертежа. При разметке цапф необходимо следить за тем, чтобы цапфы соответствовали фальцам. Стенки фальцев и шлицев должны располагаться на одном уровне. Кроме этого, нужно особенно учитывать высоту и ширину фальца стекла.

Изготовление деталей: к изготовлению деталей относится заделка сучков, отрезание брусков рамы по необходимой длине, фрезерование внутренних и наружных профилей и врезка фурнитуры. Особенное значение придается угловым соединениям, так как именно угловые соединения обеспечивают соответствие углов рамы. Как правило, в составной раме обвязки гнезда располагаются на поперечной детали, на раме створки — на вертикальных брусках. При толщине рамы более 50 мм необходимо использовать два шипа, так называемый двойной шип. Для очень толстых профилей могут потребоваться даже 3 шипа. Внешние стенки гнезд рамы и шипы не должны быть толще 15 мм, для того чтобы возникающие при работе древесины напряжения и изменения формы могли быть приняты угловым соединением и покрытием.
В обычном случае используют соединение на шип. В соединении с основанием фальца, не содержащим уплотнительного материала, деление шипов необходимо выбрать таким образом, чтобы первая смена происходила на внешней стенке, чтобы фальц стекла оставался плотным и тогда, когда стыки открыты под воздействием окружающей среды.
Шипы и гнезда вырезаются или фрезеруются на столярном фрезерном станке гнездовой фрезой или на шипонарезном станке. Отверстия под поперечины и ригели фрезеруются на цепнодолбежном фрезеровочном станке или высверливаются на продольно-сверлильном станке.
Поперечины и ригели могут соединяться с обвязкой, а горбыли переплета с рамой створки достаточно хорошо соединяются с помощью нагелей.
Соединение на многократный шип является одной из разновидностей углового соединения. Здесь речь идет об угловом соединении со скосом. Оба косых сечения производятся на специальной дисковой пиле, многократный шип изготавливается соответствующим фрезерным инструментом на столярном фрезеровальном станке. В изготовлении окон соединение на многократный шип также используется для сращивания по длине брусков обвязки. Условием для углового соединения на многократный шип по причине скоса является одинаковая ширина брусков и одинаковый внутренний профиль. Если профили кантов рамы не одинаковые, что является правилом в изготовлении окон, то на угловом соединении видны торцы брусков.
Устойчивость формы углового соединения оконной рамы зависит от размера клеевого стыка и точности подгонки соединения деревянных частей. Необходимо избегать перекоса вторых стенок фальца. Перекос в фальце стекла может привести к поломке стеклянного полотна. Если перекос происходит в области упора створок, то между створкой и рамой обвязки образуется неплотный стык. Плоскостность и точность подгонки углового соединения рамы зависят от способа подачи и прилегания брусков рамы при обработке конечных профилей, от тщательности выполнения этого рабочего процесса, используемого инструмента, инструментального суппорта и качества используемых станков.
Устойчивость формы углового соединения оконных рам с точки зрения склеивания зависит от вида клея, соблюдения инструкций по обработке, а также давления и длительности прессования в сочетании с походящей для обработки температурой.
В угловых рамных соединениях клей должен наноситься также и на всю поверхность торца подоконной стенки, здесь клей выполняет функции уплотнительного материала. Попавший в V-стыки или на поверхность рамы клей должен быть удален, так как иначе возможны проблемы при последующем сцеплении с рамой нанесенного лакокрасочного покрытия.

Пригонка оконной створки: оконная створка подгоняется в фальц таким образом, чтобы вокруг створки в фальце оставался зазор около 5 мм, а внутри выступ располагался прочно; на наружном выступе оставляют зазор 1 мм. Для внутреннего выступа необходимо учитывать среди прочего толщину уплотнительного профиля; при наружном выступе не должно устанавливаться никакого уплотнения. Для предотвращения путаницы необходимо проставить одинаковый номер на соответствующие друг другу створку и обвязку. Однако такая маркировка не должна просвечивать через окончательное лакокрасочное покрытие.

Навешивание: после подгонки рамы створки последняя навешивается на раму обвязки с помощью соответствующей функционированию и обычной фурнитуры. Процесс навешивания зависит от типа выбранной фурнитуры. Производители фурнитуры разработали различные системы фурнитуры для закрывания и навешивания, при установке следует соблюдать соответствующие инструкции. Задачей фурнитуры прежде всего являются поддержание створки в подвижном состоянии и возможность запирания окна. Поэтому фурнитуру необходимо выбирать в соответствии со схемой открывания створки. Например, существует фурнитура для поворотно-откидных створок, поворотных створок с вращением вокруг не крайней оси и для среднеподвесных створок.

Проведение мероприятий для защиты рамы: перед остеклением и конечной установкой фурнитуры древесина должна быть защищена лакокрасочным покрытием посредством окрашивания кистью.

Как сделать окна на мансарде – обустройство по всем правилам + Видео

Если в начале прошлого века мансарда позиционировалась не иначе, как жилье для бедных, то в наши дни она является признаком состоятельности и хорошего вкуса владельца дома. Окна на мансарде – практичное и современное решение, которое желают воплотить в жизнь многие хозяева загородных домов и коттеджей.

Что такое мансарда – полезная площадь по максимуму!

В стремлении использовать всю возможную полезную площадь своего дома нет ничего удивительного. Для этого обустраивают в подвальном помещении бильярдную или, если это позволяют условия, гараж, мастерскую и т.д. Например, при «освоении» чердака можно обустроить одну или несколько жилых комнат. Большой недостаток таких помещений – отсутствие возможности проникновения внутрь солнечного света, делающий их больше похожими на карцер, нежели на комнату. Но, если постараться, то можно найти решение данной проблемы.

Как вы уже смогли понять, мансардой называют обжитое чердачное помещение, в котором для полноты картины обязательно должны быть окна. Мансардные окна являются не данью моде, а необходимостью, и придают крыше интересный внешний вид. Они не только обеспечивают надлежащий уровень инсоляции (простыми словами –  достаточную освещенность в дневное время), но и позволяют любоваться ночным небом в темное время суток.

Прежде чем рассказать вам о том, как сделать окно на мансарде, обозначим основные этапы превращения чердака в полезную жилую площадь. Если вы считаете, что чердак – это пыльное подкровельное пространство, вы ошибаетесь. Потому что из пыльного чердака может получиться одна или даже несколько комнат, которые можно будет использовать для проживания в теплое время года. А если его как следует утеплить и установить фасадные окна на мансарде, провести отопление, то здесь можно обустроить уютную спальню.

От слов к делу. Первым делом необходимо выбрать место на чердаке, собрать и установить каркас для стен вашей будущей мансарды. Чтобы обеспечить прочность конструкции, лучше использовать брус 150 мм. После монтажа каркаса, состоящего из вертикальных стоек и горизонтальных стропил, обшейте его любым листовым материалом для стен. Это может быть гипсокартон, плита ОСБ или ДВП. Утеплите стены минеральной ватой (можно использовать утеплитель в рулонах или маты). Не забудьте о гидроизоляционной и пароизоляционной пленке. Закрепите внутренние стеновые панели. Пол и потолок отделывают так же, как и в обычном помещении.

Окна на мансарде – ромбовидные, треугольные!

Конструктивно окна для чердака практически не отличаются от обычных фасадных, тот же каркас, тот же стеклопакет. Единственное, но отнюдь не маловажное различие, все же имеется – специальная система открывания. Обычное фасадное окно мало подходит для установки в крышу. Представьте себе картину: вы открываете створку установленного под наклоном окна, которая всей своей массой наваливается на вас – по меньшей мере, ушиб гарантирован. А если вдруг это сделает ребенок?

Поэтому лучше всего заказать окна, которые были разработаны для установки в крышу – они отлично вписываются по функционалу, дизайну и цвету наличников. Окна для крыши могут быть выполнены в традиционной прямоугольной форме, но вы можете выбрать для своей мансарды круглые, ромбовидные или треугольные окна: чем необычнее форма рам, тем привлекательнее смотрится крыша.

Преимущества чердачных окон:

1. специальная конструкция и подходящие характеристики;
2. дополнительная теплоизоляция, обеспечивающая экономию тепла до сорока процентов;
3. хорошая гидроизоляция, без которой не обойтись на крыше;
4. продуманная система открывания и закрывания;
5. рама и наличники под цвет кровельного покрытия.

Окна в мансарде – варианты обустройства

Приготовьтесь к тому, что необходимо будет разбирать кровлю в местах установки окна или окон. Это достаточно сложный процесс. Мало того, что требуется «вырезать» часть крыши под окно, сохранив при этом гидро- и пароизоляцию, нужно еще и правильно произвести монтаж окна или окон, обеспечить герметичность и настроить систему открывания.

Прежде чем браться за работу, семь раз не отрежьте, а подумайте, сможете ли вы реализовать ваш проект самостоятельно.

И если обнаружилось хоть одно «нет», рисковать не стоит, ибо исправление ошибок может сильно ударить по вашему бюджету. Поэтому наиболее правильным вариантом будет воспользоваться помощью специалистов-кровельщиков. Даже если вы решили проделать все самостоятельно, в одиночку выполнить все этапы установки у вас вряд ли получится. Заручитесь помощью еще хотя бы одного человека, который будет вашим ассистентом или напарником.

• Определитесь с местом расположения оконных проемов. Разметку производите с учетом комфортности использования будущего установленного окна, так, чтобы его было удобно открывать и закрывать. Независимо от того, глухое или открывающееся окно, выбирайте место с учетом обеспечения хорошего доступа солнечного света.
• Разберите обрешетку. Все работы удобнее производить изнутри, последовательно обрезая по разметке слой за слоем кровельного пирога. Старайтесь это делать аккуратно, используя соответствующие инструменты.
• Обрежьте пароизоляционную пленку, затем утеплитель и слой гидроизоляции – острый строительный нож вам в помощь. Закрепите обрезанные края гидро-, пароизоляционных пленок степлером или гвоздями с широкой шляпкой.
• Снимите кровельное покрытие в месте установки. Аккуратно демонтируйте гонты гибкой черепицы. Профнастил или металлочерепицу можно вырезать болгаркой, не забыв после произвести антикоррозийную обработку торцов.
• Проверьте, соответствуют ли размеры получившегося у вас проема габаритам оконной рамы. Установите каркас окна в соответствии с наклоном кровли (угол установки оконной рамы должен быть точно таким же, как и угол ската крыши). В результате окно должно отлично вписаться в дизайн крыши.
• Закрепите оконную раму в проеме при помощи шурупов или саморезов (как правило, крепеж поставляется в комплекте вместе с монтажными планками). Используйте при этом стандартный монтажный комплект. Если считаете, что нужно дополнительное усиление конструкции, докупите монтажных планок, хотя обычно входящих в комплект достаточно.
• Вставьте стеклопакет и зафиксируйте его специальными накладками-штапиками. Если окно поставляется в разобранном виде, а чаще всего так и есть, после закрепления рамы аккуратно вставьте в нее стеклопакет.
• Обеспечьте надлежащую гидроизоляцию кровли. Когда, после неимоверных усилий, окно вмонтировано в крышу, остается один из последних по очереди, но не последних по важности этапов. Имеется в виду восстановление нарушенной гидроизоляции кровли. Места стыков оконной рамы и кровельного покрытия проклеиваются специальной гидроизоляционной лентой. Кровельное покрытие вокруг окна фиксируется стандартным для него крепежом.
• Закрепите наличники. Декоративная отделка откосов чердачного окна/окон – важная заключительная часть монтажных работ.
• Произведите настройку системы открывания окна. В инструкции указаны места, где расположены регулировочные болты. Путем несложных манипуляций выполните необходимые регулировки, проверьте работу механизма.

Мансардные окна сделают помещение в несколько раз светлее. Через них в комнату проходит на 40 % больше света, чем через обычные. Даже зимой, сквозь толщу снега, лучи солнца будут озарять мансарду мягким светом.
