чертежи, схемы и отзывы. Самодельный лобзиковый станок – конструкция и изготовление в домашних условиях Ленточная пила своими руками из лобзика

Сделав электролобзик своими руками, получится не только приобрести практичный инструмент, но и сэкономить денежные средства: он окажется намного дешевле заводского аналога, обладая при этом полным набором функций. Самодельный электролобзик позволит создавать изделия сложной формы из дерева, пластика и других материалов, производство которых ручным инструментом в обычных условиях отняло бы много времени и сил.

Самодельный лобзик позволяет делать резы сложной формы.

Следует рассмотреть строение и последовательность изготовления простого настольного электрического лобзика, особенности сборки и порядок работы с ним.

Как устроен настольный лобзик?

Как видно из названия, данный инструмент предназначен для расположения на поверхности рабочего стола или верстака. Компактные размеры позволяют работать лобзиком как в мастерской или гараже, так и дома. Электрический лобзик является незаменимым инструментом для изготовления сложных украшений из дерева, фигурной резьбы по фанере и тому подобных работ.

Кинематическая схема привода лобзика.

Необходимо более детально рассмотреть строение настольного лобзика заводского производства. Это позволит понять основные особенности устройства и применить их в самодельной модели.

Составляющие электрического лобзика можно условно разделить на 3 части:

• подвижная рама с пилой;
• неподвижное основание;
• электрический двигатель.

Принцип работы инструмента заключается в следующем: электрический двигатель вращает кривошипно-шатунный механизм, который превращает вращательные движения в возвратно-поступательные. Движения передаются подвижной раме, на которой натянута пила.

Самодельное устройство работает с использованием того же принципа. Для упрощения конструкции подвижную рамку можно заменить обычным ручным лобзиком.

Вернуться к оглавлению

Детали для электрического лобзика

При сборке электрического лобзика важно найти подходящий двигатель, который будет приводить в движение рабочий инструмент – пилу. Для такой цели отлично подходит мотор от дрели, блендера, кухонного комбайна или другой техники такого же типа.

Раму лобзика лучше делать из алюминиевой трубы.

Подвижная рама изготовляется из металлических профилей, деревянных планок или реек из прочного пластика. Наиболее удобно работать с алюминиевыми трубками квадратного сечения, так как они просты в обработке, имеют небольшой вес и значительный запас прочности.

Чтобы зафиксировать лобзик в нужном положении, для него следует изготовить надежный каркас из дерева или металла. Размеры каркаса не оказывают особого влияния на работу лобзика. Они зависят только от того, какой вариант инструмента вам нужен – компактный настольный либо полноразмерный, устанавливаемый на пол.

Стол для лобзика изготовляется из толстого листа фанеры, в котором проделывается отверстие небольшого диаметра там, где будет двигаться пилка (рис. 2).

Между корпусом и столом размещают прокладку из эластичного материала – резины или кожи, которая будет гасить вибрацию.

Существует и более простой вариант того, как изготовить самодельный электролобзик. Он состоит в том, что ручной электрический лобзик монтируется в вертикальном положении в стол-подставку, при этом его пилка крепится внатяжку к подвижным направляющим планкам – рычагам.

Вернуться к оглавлению

Сборка настольного лобзика

Конструирование самодельного лобзика начинается со сборки корпуса, который может быть выполнен из фанеры, ДСП или металла. Самая простая модель данного инструмента может обходиться и без корпуса, но в таком случае возникают сильные вибрации, которые могут значительно влиять на удобство работы. В указанном случае в лобзике делается два отверстия – одно для крепления кривошипа к инструменту, второе – для подвижной фиксации самого лобзика к столу. После запуска двигателя лобзик начинает производить возвратно-поступательные движения, способствующие распиливанию материала.

Такая пружина обеспечит нужное натяжение пилы лобзика.

Более продуманная модель включает в себя две отдельные планки, в концы которых устанавливаются гайки типа «барашек». С обратного конца планки стягиваются сильной пружиной, обеспечивающей постоянную натяжку пилы. Работает такой прибор от отдельного двигателя или, например, от дрели.

Внутри корпуса проходит вертикальная планка, которая неподвижно крепится к его дну или одной из стенок. В ней проделывают два отверстия, расстояние между которыми должно быть на 2-3 см меньше, чем длина стандартной пилки. В отверстия продевают болты или шпильки, на которые надевают планки, удерживающие пилку.

Двигатель встраивается в корпус и посредством диска с шатунным механизмом крепится к нижней планке. В качестве крышки корпуса выступает столик с отверстием для пилки.

Главный недостаток лобзика с отдельным двигателем заключается в самой замысловатой его части – кривошипном механизме. Пилка с ним совершает не только вертикальные, но и наклонные движения, что не может не сказываться на точности резки. Если требуется получить точный инструмент, то двигатель лучше заменить недорогим ручным электролобзиком заводского производства. Его крепят под поверхностью корпуса и продевают сквозь столик пилку, зажимая ее одним концом в лобзике, а другим – в верхней планке конструкции. Такая конструкция обеспечивает достаточную точность резки, приближая этот параметр к заводским моделям.

Вернуться к оглавлению

Преимущества работы электрическим лобзиком

Электролобзик позволяет очень точно делать сложные распилы.

В отличие от ручного инструмента, электрический лобзик обладает явными преимуществами, в числе которых:

• более высокая скорость работы;
• возможность работать двумя руками, благодаря чему возрастает точность;
• безопасность – при правильной организации труда стационарный инструмент гораздо безопаснее, поскольку не может вырваться из рук.

Помимо этого, самостоятельное изготовление электрического лобзика позволит сэкономить деньги, так как заводские станки такого типа стоят довольно дорого.

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Сегодня я хочу рассказать, как своими руками сделать стол для электролобзика. Возможно некоторые скажут: а зачем ведь можно пилить и на любом столе. С таким успехом мы можем спросить: зачем элекролобзик ведь можно и обыкновенным, ручным, пилить.

Когда пилишь электролобзиком пилочку водит в бок. Посмотрел в интернете и мне, изначально, захотелось ленточную пилу, купить ее возможности нет, да и сделать ее весьма затруднительно и затратно. Вот я решил делать стол для электробобзика.

Первым делом определимся с материалом для стола и его размером.

В гараже нашел ДСП, вот из него и сделаю стол и к нему крышку. Саму штангу изготовлю из профильной трубы размер которой 25×25×25и высотой 110мм, длинной 515 мм длинна перпендикулярного уголка 20 мм.

К части приспособления где находится зажим для пилы, иными словами замок, я использовал два подшипника. Металлическую планку закрепил «барашком», что бы можно было регулировать уровень поднятия по высоте, деталь которую обрезаем.

Переходим к изготовлению стола. Размер стола: длина 540 мм, ширина-400 мм основание 435 мм, глубина 350 мм. и высота 250мм.

Под столом на винты и шайбы я прикрепил электролобзик. Переднюю часть стола я оставил открытой должен быть доступ, для того что бы при надобности заменить пилку, отрегулировать скорость или амплитуду, одним словом, чтобы делать разные настройки лобзика. Конечно в будущем я планирую усовершенствовать стол сделав к нему дверки, это не только для эстетичности, ну и шум тогда поубавится.

Для большего удобства при распиле изготовил линейку- упор. Сделал ее небольшой ведь, когда мы пилим за столом особых усилий не прилагается (по сравнении с циркуляркой, где нужна линейка помощнее, чтобы разрезать детали ровно). Устройство линейки очень простое здесь использовал мебельную гайку на 8 ,а с другой стороны винт, который с помощью отвертки легко закручивается. К столу ее можно прикрутить вручную, но если мы это сделаем отверткой будет надежнее.

Линейка по столу передвигается свободно, что и удобно при резке.

Стол — станок для электролобзика готов, видите ничего сложного в его изготовлении нет.

Пошаговое изготовление стола для электролобзика

Ручной электроинструмент весьма популярен как среди любителей, так и в среде профессионалов в силу своих очевидных достоинств, а именно:

• сравнительная дешевизна и доступность;
• компактность;
• мобильность.

Обратной стороной этих безусловных достоинств является наличие таких недостатков, как:

• относительно малое время непрерывной работы;
• небольшая достижимая точность;
• недостаточное качество обработки.

Очевидно, этих недостатков лишены профессиональные стационарные решения – станки и машины на массивных станинах. Они, как следствие, достаточно недешевы, но главное – их нужно где-то разместить. А что делать, если нет возможности оснастить мастерскую, но хочется улучшить качество работ? Этим вопросом задаются многие из тех, кто увлечен серьезным хобби, и даже просто начинающие мастера.

В нашей статье речь пойдет о решении, позволяющем устранить известные недостатки ручного электролобзика.

Преимущества настольного электролобзика

Рассмотренные выше общие недостатки ручного электроинструмента в полной мере присущи и электролобзику.

Главный его плюс – мобильность – подразумевает исключительно ручные перемещения и фиксацию инструмента. То есть на деле выходит, что:

1. Очень сложно сделать ровный, четкий рез: малейшее лишнее движение – и в линии отреза появляется видимый изъян. Идущие же в комплекте направляющие не спасают из-за своей недостаточной жесткости;
2. Угол наклона полотна пилы по отношению к заготовке фактически никак не контролируется. И даже в простейшем случае прямого реза, когда полотно перпендикулярно подошве лобзика, результат может разочаровать. Причины как минимум две:
   • Полотно пилы – упругое и может выгибаться в процессе реза, свободный край пилки ничем не ограничен;
   • На доступных (читай – дешевых) моделях довольно часто идеально прямого угла между пилкой и подошвой трудно достичь в силу самой конструкции дешевого штампованного основания.

Интересно отметить, что, скажем, американские мастера используют ручной электролобзик достаточно редко. Например, когда нужно вырезать проём в кухонной столешнице для установки мойки. В остальных случаях предпочитают пользоваться стационарными ленточными пилами разнообразных размеров. Такие пилы полностью лишены одних недостатков (о которых сказано выше), и сполна наделены другими: габариты, масса и… цена.

Обобщая вышесказанное, можно с уверенностью заключить, что, некоторым образом закрепив электролобзик на рабочем столе, можно в известной степени победить некоторые из его недостатков. А если предусмотреть направляющие ролики для свободного края полотна пилки, то можно получить вполне ровный отрез. И чистый – при правильном подборе самой пилки.

Следовательно, специальный стол для электролобзика ощутимо улучшит качество работы с этим инструментом.

Конечно же, не стоит думать, будто таким образом можно «за недорого» получить полноценную ленточную пилу. Но об этом немного позднее, сейчас – коротко о том, что будет нужно для изготовления.

Материалы и инструменты

Материалы могут быть использованы из тех, что имеются под рукой. Хочется лишь отметить, что рабочая поверхность («столешница») должна быть ровной и достаточно жесткой, поэтому при выборе материала нужно иметь в виду следующие моменты:

• Можно использовать фанеру, однако тонкая (меньше 12 мм) фанера подвержена короблению, и не факт, что имеющийся кусок окажется достаточно ровным.
  Предпочтительнее будет водостойкая ламинированная («опалубочная») фанера толщиной от 12 мм.
• Если говорить о (древесно-стружечных плитах), то в общем случае чем они толще, тем лучше – более жесткие. В идеале – кусок качественной ламинированной кухонной столешницы или «постформинга».
  Из минусов – меньшая надежность крепления к ней инструмента, нужно более ответственно подойти к выбору крепежа.
  Из плюсов, пожалуй, главный – доступность и простота: можно заказать весь комплект деталей по своим размерам в любой мебельной мастерской. Толщину лучше брать не стандартную 16 мм, а побольше (например, 22 мм ).
• Металл по свойствам подходит почти идеально, однако в быту достаточно сложно отыскать подходящих размеров кусок, отшлифованный и ровный. К тому же, делать в нем необходимые отверстия несколько более трудоемко, тогда разумно использовать сверлильный станок.

Набор необходимого инструмента будет зависеть от выбранных материалов, но в общем случае приблизительный перечень примерно такой:

• карандаш, рулетка или линейка, угольник столярный – для разметки;
• угольник также будет полезен на этапе окончательной сборки и настройки;
• отвертки и гаечные ключи соответственно выбранному крепежу;
• шуруповерт или дрель, сверла под крепеж, саморезы (шурупы).

Кроме того, понадобятся прямоугольный металлический кронштейн, два одинаковых подшипника и крепеж. Собственно сам лобзик тоже пригодится.

Этапы изготовления

Независимо от выбранного материала необходимо:

• изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
• изготовить систему кронштейнов для верхней направляющей пилки;
• собрать и отрегулировать стол.

Основание и рабочая поверхность

Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно.
Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).

Устройство кронштейна с направляющими подшипниками понятно из рисунка.
Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.

которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В ) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.

Так, например, если ширина полотна пилок по металлу (T123X, T118A) обычно более 5 мм, то подходящими окажутся подшипники с размером B 4–5 мм, например:

При этом предпочесть следует модели с буквами ZZ, 2RS как наиболее защищенные от воздействия пыли, которая в процессе реза обязательно будет.

Пильные же полотна по дереву, наоборот, могут быть узкими (T244D около 3,5 мм) и очень узкими (T119BO около 3 мм, которые можно использовать в нашем случае). Как вариант – подшипник 100093 (он же 693, 3 х 8 х 3 мм).

Под выбранный подшипник подбирается крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).

Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.

Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в большую сторону.

Сборка и регулировка

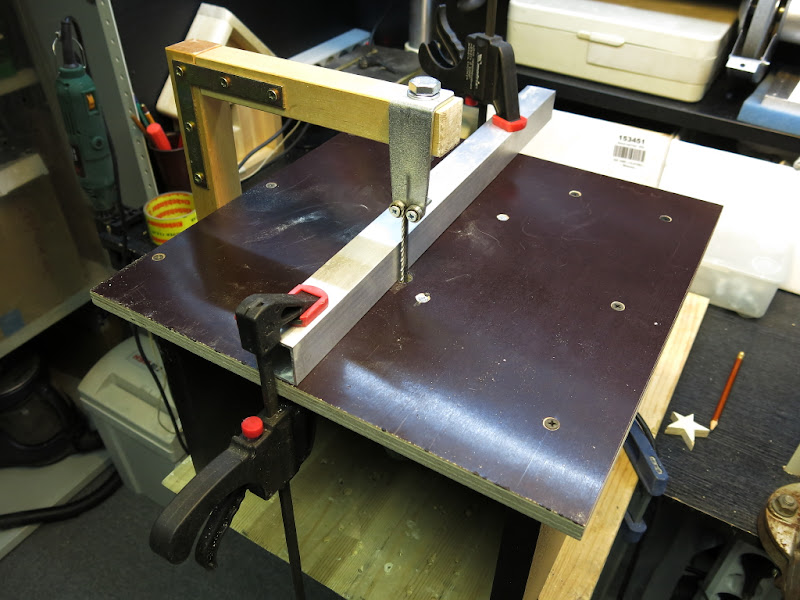

Кронштейн можно закрепить следующим образом

Такой способ крепления даст возможность отрегулировать и высоту направляющих подшипников сообразно длине пилы, и (при помощи угольника) перпендикулярность самой пилы относительно рабочего стола.

Как уже было сказано выше, обольщаться не стоит – хоть это уже и не просто лобзик, но все равно еще не ленточная пила. Вот несколько советов:

• • В ленточной пиле движение пильного полотна происходит только в одном направлении – сверху вниз, за счет чего заготовка прижимается к столу усилиями резания.
    На возможен подрыв заготовки вверх, так как маятник лобзика совершает и возвратное движение.
    Поэтому заготовку нужно хорошо прижимать к рабочей поверхности стола и самое важное – подавать (двигать) заготовку как можно медленнее.

Обратите внимание! Больше оборотов и меньше подача гораздо лучше, чем наоборот.

• При работе электролобзиком (со столом или без него) полезно помнить, что ход пилки лобзика обычно составляет порядка 15–20 мм, эту величину для своего инструмента нужно прочесть в инструкции или определить самому. Материал толще этой величины нужно распиливать только с разводом зубьев. Иначе стружка не будет полностью удаляться, что чревато перегревом и заклиниванием полотна.
• Между рабочей поверхностью стола и подошвой лобзика можно проложить лист плотной резины, предварительно сделав надрез для пилки. Собрать стол и дать немного поработать полотну вхолостую, чтобы полотно «притерлось» к прорези в резине. Это защитит движущиеся узлы перевернутого лобзика от большого числа опилок, на которые он не рассчитан, ведь в штатном режиме на такое их количество конструкторы инструмента явно не рассчитывали.
• Защитные очки – необходимы. А еще необходимо организовать включение устройства через педаль или предусмотреть другой способ мгновенного отключения инструмента. Но это уже – тема другой статьи.
• Не бойтесь творчески мыслить и совершенствовать свои инструменты, ведь любая идея – лишь отправная точка для творчества, а универсальных решений не существует.

Подробнее об изготовлении стола для электролобзика смотрите в видео:

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности . Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат . Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат . Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото. Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема.

В сегодняшней статье мы рассмотрим крайне интересную самоделку, которая наверняка пригодится каждому самоделкину. А именно сегодня мы рассмотрим, как сделать электролобзик. Данный инструмент очень полезен в хозяйстве и сам он очень часто пригождается при постройке, каких либо самоделок. Сегодня мы рассмотрим один из самых дешёвых и доступных вариантов сборки. Самоделка будет состоять из максимально дешёвых и максимально доступных материалов, которые наверняка имеются у вас дома, а если и нет, то вы их без труда отыщите у себя в городе, ну или можно заказать у наших китайских друзей. В общем, самоделка очень интересная, поэтому давайте не будем тянуть с длинным предисловием, погнали!

Для данной самоделки нам понадобится:
— Коллекторный электродвигатель 775 класса. (такие обычно ставят на профессиональные РУ модели).
— Провода
— Какой-нибудь пластиковый маховик (большая плоская шестерня)
— ПВХ труба, внутренний диаметр которой, будет равен внешнему диаметру электродвигателя
— Уголок для ПВХ трубы
— Полотно для электролобзика
— Небольшая металлическая пластина
— Небольшая (но толстая) дощечка
— Толстая проволока (или например велосипедная спица)
— Кнопка
— Разъём питания
— Блок питания (12-24v 1-2A)
— Не большой лист ламинированной МДФ панели или фанеры

Из инструментов нам также понадобится:
— Паяльник
— Припой
— Маркер
— Термоклей
— Кусачки
— Плоскогубцы
— Круглогубцы
— Холодная сварка
— Саморезы
— Отвёртка
— Термоусадка
— Дрель и корончатое сверло (диаметром равным диаметру двигателя)

Для начала нам следует подобрать самый главный элемент конструкции, а именно это электродвигатель. В нашем случае он должен быть с большим количеством витков (такой двигатель обладает большим крутящем моментом). А также чтобы самоделка служила вам долго, следует учесть, что желательно, чтобы вал электродвигателя стоял на подшипниках, а не на втулках как это часто бывает. Также нам понадобится какой-нибудь маховик, автор самоделки для этого взял большую и плоскую шестерню, что у него была.

Надеваем наш маховик на вал электродвигателя, и так как диаметр внутреннего отверстия маховика чуть больше чем диаметр вала электродвигателя автор самоделки решил укрепить соединение небольшим кусочком холодной сварки. Такое соединение оказалось довольно крепким и надёжным. Затем к контактам электродвигателя при помощи простого паяльника припаяем два провода по 15см и заизолируем соединение термоусадкой.

После чего нам потребуется взять ПВХ трубу, внутренний диаметр которой будет равен внешнему диаметру электродвигателя. Данная труба будет выполнять роль как моторамы для нашего двигателя, так и рукоятки нашего инструмента. Также к данной трубе нам нужен один подходящий ПВХ уголок.

Для начала в ПВХ трубах нам следует проделать все необходимые отверстия. А именно на длинной трубе нам следует проделать отверстие под кнопку. Для этого маркером в удобном для вас месте оставляем метку и проделываем сквозное посадочное отверстие под установку кнопки. А на уголке нам следует проделать отверстие под установку разъёма питания (для проделывания отверстия повторяем те же действия что проделали с трубой выше).

После чего «запрессовываем» электродвигатель в ПВХ трубу, что подготовили ранее. Заметим, что двигатель должен быть установлен так чтобы был минимальный зазор между ПВХ трубой и маховиком (но сам маховик не должен касаться трубы).

Для следующего шага нам потребуется взять полотно для электролобзика (которое вы планируете использовать) и небольшая металлическая пластина. Прикладываем полотно к металлической пластине, так как это изображено ниже и обводим его по контору при помощи маркера. Затем при помощи кусачек вырезаем от металлической пластины треугольники так, чтобы в итоге в месте расширения полотна у нас остались усики.

Прикладываем полотно к пластине точно также как прикладывали ранее, и при помощи круглогубцев загибаем и прижимаем сначала усики, а затем загибаем пластину, так как это изображено ниже. Далее круглогубцами закручиваем такой же, как на фото (см. фото) «рулон».

Следующим шагом нам снова потребуется взять небольшую металлическую пластину. Эту пластину при помощи плоскогубцев загибаем так, чтобы у нас получилась «т» образная деталь с желобком внутри. Внутри самого желобка должно спокойно перемещаться полотно, которое мы ранее подготовили.

После чего возьмём не большую, но широкую дощечку с размерами примерно как на фото ниже. Затем в указанном месте (см. фото) при помощи корончатого сверла проделываем сквозное отверстие таким диаметром, чтобы в нём надёжно сидела ПВХ труба с электродвигателем.

К только что изготовленной заготовке в указанное на фото место прикладываем очередную металлическую пластину. Металлическая пластина должна быть по ширине и длине чуть больше чем та «Т» образная деталь, что сделали ранее. Затем прикладываем «Т» образную деталь к пластине, что уже лежит на дощечке и, просверлив отверстия, прикручиваем эти пластины к дощечке при помощи саморезов.

Затем нам потребуется взять толстую и жесткую металлическую проволоку или, например велосипедную спицу. И из этой спицы нам следует изготовить своего рода шатун (см. фото). Данная деталь должна соединять полотно и маховик так, чтобы при вращении маховика полотно перемещалось «туда и обратно». У вас должна получиться деталь примерно такая же, как изображена на фото, ниже.

После чего устанавливаем «шатун» сначала на полотно, а затем устанавливаем ПВХ трубу с электродвигателем на своё место (к дощечке, так как на фото ниже). И второй коней «шатуна» в отверстие маховика. Вращая рукой, маховик проверяем работоспособность механизма.

Переходим к электронной части самоделки. А именно устанавливаем кнопку. Припаиваем к кнопке один провод от электродвигателя, а второй провод просто отрезок 5-6см. Вставляем кнопку в своё посадочное отверстие и закрепляем её при помощи термоклея. Затем просунув провода через уголок, установим сам уголок на пластиковую трубу, так как это изображено ниже.

Затем нам следует установить разъём питания. К самому разъёму припаиваем провода, идущие от электродвигателя и от кнопки (провода следует просунуть через посадочное отверстие для разъёма), и наконец, установим и закрепим разъём питания на своём месте при помощи термоклея.

Ко второму концу уголка вставляем отрезок той же ПВХ трубы. Длина трубы должна быть такой, когда мы поставим конструкцию на стол, сама ручка должна стоять ровно параллельно столу. После чего нам потребуется взять какой-нибудь не большой лист ламинированной МДФ панели или фанеры, главное чтобы она хорошо скользила по поверхности. Из взятой вам панели вырезаем похожую заготовку, что на фото ниже и соединяем её с нашим механизмом при помощи термоклея, а в месте, где она соединяется с деревом, закрепляем при помощи саморезов.

Всё готово! В итоге у нас получился очень полезный инструмент, который точно пригодится вам в хозяйстве! Осталось подключить блок питания и протестировать, испытание самоделки вы можете видеть ниже.

В последнее время меня очень заинтересовало занятие выпиливание лобзиком, даже не знаю с чего бы это. Началось всё с того, что мне понадобилось вырезать несколько шестерёнок из фанеры…

И пошло поехало. Сначала я выпиливал шестерни вручную, потом подумал, качать мышцу ручным лобзиком это конечно хорошо, но ведь если автоматизировать процесс, то будет гораздо быстрее!

Итак, для начала познакомьтесь, это ручной лобзик для художественного выпиливания.

(все фотки в этой статье найдены в Интернете)

Чтобы пилить нужны пилки, они тонкие как проволока, с острыми зубчиками. Раньше такие пилки продавались в пачке по 50 штук., недавно зашёл в магазин, так эти «бисьмесьмены» их поштучно начали продавать. За вечер можно поломать пару штук таких пилок.

Для выпиливания нам также понадобится специальный столик, это может быть доска с конусной прорезью, прикрученная к столу шурупами или струбциной.

Для удобства крепления пилок в станок лучше использовать специальное приспособление, которое будет сжимать контур лобзика, так вы спокойно поменяете пилку без усилий. С помощью деревянного эксцентрика происходит сжатие.

А теперь про автоматизацию. На следующем фото вы видите настольный электролобзик заводского типа, в Интернете можно найти море различных модификаций. Стоит эта вещь не очень дорого, но даже если очень захотеть в своём городе мне такого не найти, да в принципе и не к чему.

Промышленные станки это конечно хорошо, но я вероятно попользуюсь им пару месяцев и заброшу это занятие, да и вообще подобный станок как я узнал можно с лёгкостью собрать самому из фанеры и деревянных брусков.

На следующем фото использован промышленный ручной электролобзик и пружина для возврата пилки.

Итак, мы можем без проблем собрать настольный электролобзик своими руками в домашних условиях. Я лично так и сделал, но у меня конструкция особая, в этой статье фотографий моих нет, но я обязательно выложу, а также видео в работе.

Изготовление электролобзика своими руками. Как сделать самодельный лобзиковый станок Лобзик из шуруповерта своими руками

Ручной электроинструмент весьма популярен как среди любителей, так и в среде профессионалов в силу своих очевидных достоинств, а именно:

• сравнительная дешевизна и доступность;
• компактность;
• мобильность.

Обратной стороной этих безусловных достоинств является наличие таких недостатков, как:

• относительно малое время непрерывной работы;
• небольшая достижимая точность;
• недостаточное качество обработки.

Очевидно, этих недостатков лишены профессиональные стационарные решения – станки и машины на массивных станинах. Они, как следствие, достаточно недешевы, но главное – их нужно где-то разместить. А что делать, если нет возможности оснастить мастерскую, но хочется улучшить качество работ? Этим вопросом задаются многие из тех, кто увлечен серьезным хобби, и даже просто начинающие мастера.

В нашей статье речь пойдет о решении, позволяющем устранить известные недостатки ручного электролобзика.

Преимущества настольного электролобзика

Рассмотренные выше общие недостатки ручного электроинструмента в полной мере присущи и электролобзику.

Главный его плюс – мобильность – подразумевает исключительно ручные перемещения и фиксацию инструмента. То есть на деле выходит, что:

1. Очень сложно сделать ровный, четкий рез: малейшее лишнее движение – и в линии отреза появляется видимый изъян. Идущие же в комплекте направляющие не спасают из-за своей недостаточной жесткости;
2. Угол наклона полотна пилы по отношению к заготовке фактически никак не контролируется. И даже в простейшем случае прямого реза, когда полотно перпендикулярно подошве лобзика, результат может разочаровать. Причины как минимум две:
   • Полотно пилы – упругое и может выгибаться в процессе реза, свободный край пилки ничем не ограничен;
   • На доступных (читай – дешевых) моделях довольно часто идеально прямого угла между пилкой и подошвой трудно достичь в силу самой конструкции дешевого штампованного основания.

Интересно отметить, что, скажем, американские мастера используют ручной электролобзик достаточно редко. Например, когда нужно вырезать проём в кухонной столешнице для установки мойки. В остальных случаях предпочитают пользоваться стационарными ленточными пилами разнообразных размеров. Такие пилы полностью лишены одних недостатков (о которых сказано выше), и сполна наделены другими: габариты, масса и… цена.

Обобщая вышесказанное, можно с уверенностью заключить, что, некоторым образом закрепив электролобзик на рабочем столе, можно в известной степени победить некоторые из его недостатков. А если предусмотреть направляющие ролики для свободного края полотна пилки, то можно получить вполне ровный отрез. И чистый – при правильном подборе самой пилки.

Следовательно, специальный стол для электролобзика ощутимо улучшит качество работы с этим инструментом.

Конечно же, не стоит думать, будто таким образом можно «за недорого» получить полноценную ленточную пилу. Но об этом немного позднее, сейчас – коротко о том, что будет нужно для изготовления.

Материалы и инструменты

Материалы могут быть использованы из тех, что имеются под рукой. Хочется лишь отметить, что рабочая поверхность («столешница») должна быть ровной и достаточно жесткой, поэтому при выборе материала нужно иметь в виду следующие моменты:

• Можно использовать фанеру, однако тонкая (меньше 12 мм) фанера подвержена короблению, и не факт, что имеющийся кусок окажется достаточно ровным.
  Предпочтительнее будет водостойкая ламинированная («опалубочная») фанера толщиной от 12 мм.
• Если говорить о (древесно-стружечных плитах), то в общем случае чем они толще, тем лучше – более жесткие. В идеале – кусок качественной ламинированной кухонной столешницы или «постформинга».
  Из минусов – меньшая надежность крепления к ней инструмента, нужно более ответственно подойти к выбору крепежа.
  Из плюсов, пожалуй, главный – доступность и простота: можно заказать весь комплект деталей по своим размерам в любой мебельной мастерской. Толщину лучше брать не стандартную 16 мм, а побольше (например, 22 мм ).
• Металл по свойствам подходит почти идеально, однако в быту достаточно сложно отыскать подходящих размеров кусок, отшлифованный и ровный. К тому же, делать в нем необходимые отверстия несколько более трудоемко, тогда разумно использовать сверлильный станок.

Набор необходимого инструмента будет зависеть от выбранных материалов, но в общем случае приблизительный перечень примерно такой:

• карандаш, рулетка или линейка, угольник столярный – для разметки;
• угольник также будет полезен на этапе окончательной сборки и настройки;
• отвертки и гаечные ключи соответственно выбранному крепежу;
• шуруповерт или дрель, сверла под крепеж, саморезы (шурупы).

Кроме того, понадобятся прямоугольный металлический кронштейн, два одинаковых подшипника и крепеж. Собственно сам лобзик тоже пригодится.

Этапы изготовления

Независимо от выбранного материала необходимо:

• изготовить основание и соединить с рабочей поверхностью с отверстиями для крепления подошвы инструмента;
• изготовить систему кронштейнов для верхней направляющей пилки;
• собрать и отрегулировать стол.

Основание и рабочая поверхность

Размеры основания выбираются исходя из габаритов имеющегося лобзика и указаны ориентировочно.
Размеры рабочей поверхности также указаны ориентировочно, со стороны крепления кронштейна она монтируется заподлицо с основанием, на трех остальных сторонах делается небольшой выступ для удобства крепления оснастки (струбцин, упоров и т. п.).

Устройство кронштейна с направляющими подшипниками понятно из рисунка.
Размеры можно выбрать индивидуально, но кое-что обязательно нужно иметь в виду.

которые ограничивают увод пилки в сторону, нужно подобрать на основании размеров пилок, которыми планируется работать. Ширина самого подшипника (в справочниках обозначается буквой В ) не должна быть больше ширины пилки, чтобы не притуплять ее зубья.

Так, например, если ширина полотна пилок по металлу (T123X, T118A) обычно более 5 мм, то подходящими окажутся подшипники с размером B 4–5 мм, например:

При этом предпочесть следует модели с буквами ZZ, 2RS как наиболее защищенные от воздействия пыли, которая в процессе реза обязательно будет.

Пильные же полотна по дереву, наоборот, могут быть узкими (T244D около 3,5 мм) и очень узкими (T119BO около 3 мм, которые можно использовать в нашем случае). Как вариант – подшипник 100093 (он же 693, 3 х 8 х 3 мм).

Под выбранный подшипник подбирается крепеж: винты М3 или М4, гайки (лучше «самоконтрящиеся» с капроновой вставкой, предотвращающей самопроизвольное отвинчивание).

Расстояние между осями подшипников рассчитывается также исходя из размеров пилок, толщина полотна может находиться в пределах от 0,9 до 1,7 мм.

Например, толщина полотна T244D составляет 1,25 мм, а T123X, T118A – 1 мм. Округлять лучше в большую сторону.

Сборка и регулировка

Кронштейн можно закрепить следующим образом

Такой способ крепления даст возможность отрегулировать и высоту направляющих подшипников сообразно длине пилы, и (при помощи угольника) перпендикулярность самой пилы относительно рабочего стола.

Как уже было сказано выше, обольщаться не стоит – хоть это уже и не просто лобзик, но все равно еще не ленточная пила. Вот несколько советов:

• • В ленточной пиле движение пильного полотна происходит только в одном направлении – сверху вниз, за счет чего заготовка прижимается к столу усилиями резания.
    На возможен подрыв заготовки вверх, так как маятник лобзика совершает и возвратное движение.
    Поэтому заготовку нужно хорошо прижимать к рабочей поверхности стола и самое важное – подавать (двигать) заготовку как можно медленнее.

Обратите внимание! Больше оборотов и меньше подача гораздо лучше, чем наоборот.

• При работе электролобзиком (со столом или без него) полезно помнить, что ход пилки лобзика обычно составляет порядка 15–20 мм, эту величину для своего инструмента нужно прочесть в инструкции или определить самому. Материал толще этой величины нужно распиливать только с разводом зубьев. Иначе стружка не будет полностью удаляться, что чревато перегревом и заклиниванием полотна.
• Между рабочей поверхностью стола и подошвой лобзика можно проложить лист плотной резины, предварительно сделав надрез для пилки. Собрать стол и дать немного поработать полотну вхолостую, чтобы полотно «притерлось» к прорези в резине. Это защитит движущиеся узлы перевернутого лобзика от большого числа опилок, на которые он не рассчитан, ведь в штатном режиме на такое их количество конструкторы инструмента явно не рассчитывали.
• Защитные очки – необходимы. А еще необходимо организовать включение устройства через педаль или предусмотреть другой способ мгновенного отключения инструмента. Но это уже – тема другой статьи.
• Не бойтесь творчески мыслить и совершенствовать свои инструменты, ведь любая идея – лишь отправная точка для творчества, а универсальных решений не существует.

Подробнее об изготовлении стола для электролобзика смотрите в видео:

В жизни домашнего мастера, периодически возникает необходимость произведения фигурных и просто декоративных пропилов, в том числе и внутри заготовки. Бензиновые, циркулярные и обычные ручные пилы с данной задачей справиться не могут, ввиду своих конструктивных особенностей. Для решения данной проблемы используют ручной лобзик, специально предназначенный для выполнения подобных операций. Данный инструмент несомненно справляется со своей задачей, но при работе с большими объемами или габаритными материалами, определенно проигрывает своему более профессиональному собрату – лобзиковому станку.

Приобрести новенький, блестящий и функциональный настольный лобзик не составляет абсолютно никакого труда. Прилавки магазинов заполнены продукцией различных производителей, нацеленной на профессиональную и любительскую работу. С первого взгляда, представленные в продаже стационарные лобзики, кажутся очень сложными в плане конструкции, чью сборку производят только избранные эксперты-техники. На самом же деле – это вполне простые устройства, которые можно сделать самостоятельно, имея желание и пошаговую инструкцию. И если первый пункт зависит только от Вас, со вторым мы обязательно поможем и предоставим подробное руководство по самостоятельной сборке самодельного лобзикового станка.

Сфера применения

Особая конструкция и тонкое пильное полотно, делают настольный лобзиковый станок уникальным устройством, незаменимым при выполнении определенных типов задач. Наибольшую популярность, данный аппарат снискал в деревообрабатывающей промышленности. Зачастую его используют в тонких работах по изготовлению украшений, сувенирной продукции, музыкальных инструментов и мебели.

Одна из главных особенностей, за которую так ценят лобзик станок по дереву, заключается в возможности проведения внутренних распилов заготовки без повреждения её контура. Не последнюю роль в полезности данного устройства играет удобство его использования, когда обе руки оператора свободны и могут наилучшим образом контролировать положение изделия на рабочей поверхности. Ко всему прочему стоит добавить аккуратность получаемой линии распила, а также, возможность работать с пластиком и металлом. Все вышеперечисленные достоинства, делают настольный лобзик наилучшим инструментом для выпиливания декоративных элементов.

Принцип работы лобзикового станка

Чтобы сформировать максимально четкое представление устройства настольного лобзика, необходимо понимать из чего он состоит. Далее, мы перечислим все элементы конструкции элементарного аппарата данного типа, без дополнительного функционала (удаления опилок, регулятора оборотов, наклона рабочей поверхности и прочих примочек). Итак, стационарный электролобзик состоит из следующих компонентов:

1. Устойчивое основание
2. Электромотор
3. Кривошипно-шатунный узел
4. Рабочий стол
5. Верхний и нижний рычаг
6. Устройство для зажима пилки

Конечно, без пояснения взаимосвязи вышеприведенных компонентов, они останутся лишь набором слов. Для передачи более конкретного представления о работе конструкции, вкратце расскажем о её устройстве.

Весь процесс берет свое начало у мотора, который передает вращение на кривошипно-шатунный механизм, который преобразует круговое движение в возвратно-поступательное. По шатуну, который является частью механизма, движение переходит на нижний рычаг, заставляя его двигаться вверх-вниз. Вся вышеописанная конструкция, располагается под рабочим столом. Верхний рычаг, располагается над поверхностью стола и соединяется с нижним пружиной, служащей натяжителем пильного полотна. В противоположных от пружины концах обоих рычагов имеется зажим, куда устанавливается пилка, совершающая распил заготовки.

Для большей наглядности всего вышеописанного процесса, приводим следующий чертеж лобзикового станка с функцией регулятора натяжения пильного полотна. Хоть данная возможность и является одной из основных, мы не приводили её в описании конструкции элементарного устройства, так как работать можно и без неё.

Лобзиковый станок из электролобзика

Далеко не у каждого возникает потребность в регулярном проведении декоративных фигурных распилов. Зачастую, для решения подобных задач, домашним мастерам хватает обычного ручного электрического лобзика. Не каждый захочет приобретать громоздкий и довольно дорогостоящий аппарат для единовременного использования и дальнейшего сбора пыли. Все же, в быту, порой появляется работенка, требующая максимально точного и аккуратного распила. В таком случае, можно собрать достаточно простой станок из электролобзика своими руками, используя минимальный набор материалов и немного фантазии.

На сегодняшний день, в сети представлено множество разнообразных вариантов исполнения настольного лобзика, разной степени сложности и эффективности. Пересмотрев десятки изделий, мы остановились на самой интересной и одновременно простой сборке, отвечающей главным требованиям к качеству распила. Собрать подобный лобзиковый станок из ручного электролобзика своими руками, сможет даже новичок, имеющий в распоряжении необходимый инструмент. Для сборки потребуется:

1. Лист ДСП (3 шт): 600x400x20 (длина, ширина, высота)
2. Пружина
3. Профильная труба (1.5 м): 30x30x2 (длина, ширина, толщина)
4. Электролобзик
5. Плоские шайбы (4 шт)
6. Болты для шайб и соединений
7. Саморезы для сборки столешницы

Приведенные выше значения указаны с запасом. При сборке станка, руководствуйтесь своими предпочтениями и логикой.

Требуемые инструменты:

• Сварочный аппарат
• Болгарка с диском по металлу
• Шуруповерт

Собрав весь необходимый арсенал, можно смело приступать к действию.

1.Первым делом следует собрать основу будущего станка. Для этого Берем 3 заготовленных листа ДСП или другого, достаточно толстого древесного материала и делаем из них конструкцию, похожую на букву “п”. Фиксируем по краям саморезами. Для большей надежности и устойчивости, можно сделать заднюю стенку.

2. По центру поверхности собранной столешницы намечаем будущие отверстия для пилки и нескольких креплений для лобзика. Для этого снимаем с электролобзика подошву, прикладываем её противоположной (не плоской) стороной к будущему месту крепления и делаем несколько точек через пазы подошвы. На данном этапе необходимо соблюдать точность, так как, устанавливаемый снизу лобзик должен иметь максимально точное, перпендикулярное расположение боковым граням стола, во избежание перекоса пилки при дальнейшей работе. Отмеченные точки, просверливаем сверлом на 3-4 мм, а центральную (для пилки) на 10 мм. Как на нижеприведенных фото.

3. После фиксации лобзика под столешницей, переходим к сборке верхнего рычага из квадратной трубы, служащего натяжителем пильного полотна. В качестве неподвижного основания отрезаем часть трубы, длиной 300 мм и с одного из концов привариваем элементы фиксации (уголки или ушки). Подвижная часть должна быть несколько длиннее (около 45 см). Соединение двух элементов осуществляется при помощи болта с гайкой и п-образного металлического элемента, привариваемого к концу стойки, как на фото ниже.

К концу подвижного рычага, который будет находиться непосредственно на пилкой, приваривается шайба, которая будет служить верхним элементом крепления.

4. Перед установкой собранной конструкции натяжителя к поверхности столешницы, обязательно убедитесь, что конец стрелы располагается прямо над отверстием, просверленным под пилку. Если верхнее крепление будет сильно уходить в сторону, пилка будет часто рваться, осложняя процесс выпиливания. Когда будет выверено идеальное расположение натяжителя, крепим конструкцию к столешнице болтами.

5. Поскольку электролобзик не приспособлен к работе с тонкими пилками, изготавливаем для него простой крепеж-переходник. Для этого берем старое пильное полотно, стачиваем болгаркой зубья, обрезаем по длине до 3-4 см и привариваем к концу обычную гайку, в которую и будет зажиматься станочная пилка при помощи второй гайки и болта.

При изготовлении подобного переходника, обратите особое внимание на его длину. Если она будет слишком большой, гайка будет биться о дно столешницы, что может привести к поломке инструмента.

6. Когда пилка зажата в обоих креплениях, остается только произвести её натяжение и приступать к работе. Реализация подобной функцию проста. Крепим пружину к задней части подвижного рычага при помощи болта и гайки, а противоположную часть фиксируем к столешнице на необходимую длину. Определить натяжение очень легко. Для этого достаточно провести по пилке пальцем, как по гитарной струне. Высокое звучание будет означать, что устройство пригодно к работе.

На данносм этапе, сборка элементарного устройства считается завершенной. Чтобы более доходчиво понять, как из лобзика сделать станок, рекомендуем посмотреть следующий видеоролик.

Самодельный лобзиковый станок из дрели

Шуруповерт и дрель являются одними из самых распространенных электроинструментов в любом хозяйстве. Данные устройства достаточно мощны, имеют широкую сферу применения и порой используются даже в качестве приводов различных механизмов. Именно в качестве двигателя использует дрель автор следующего руководства по сборке настольного лобзика своими руками.

Представленный далее процесс изготовления классического станка не требует сварки и резки металла болгаркой, но при этом отлично демонстрирует принцип работы подобного аппарата. В основе устройства лежит элементарный кривошипно-шатунный механизм, который можно изготовить за пару минут, имея в распоряжении кусок фанеры и короткий стальной пруток, диаметром 6 мм. К сожалению, автор не предоставил подробный чертеж лобзикового станка, но закрыл множество вопросов, смонтировав наглядную видео-инструкцию.

Весь процесс сборки включает в себя достаточно много мелких деталей, простых для понимания и не требующих дополнительных комментариев. По сей причине, мы решили не объяснять элементарные вещи на словах, а затронуть только основные детали конструкции. По традиции, начнем инструкцию с перечисления требуемых материалов.

1. Деревянная рейка (2 шт): 500x40x20 (длина, ширина, толщина)
2. ДСП для основания: 400x350x20
3. ДСП для рабочей поверхности: 320x320x20
4. Полоски ДСП (2 шт): 350x50x20
5. Лист алюминия: 400x400x1
6. Дрель (шуруповерт)
7. Трубки ПВХ (4 шт): 300 мм в длину
8. Саморезы, болты, шайбы и гайки
9. Клей для дерева
10. Стальной прут, диаметром 6мм (для кривошипного узла)
11. Пружина

Перечисленные материалы используются в инструкции, но не претендуют на абсолютную точность. Вы же можете заменить тем, что имеете в распоряжении. От размеров, при необходимости, тоже можно отойти.

Требуемые инструменты:

• Шуруповерт или дрель
• Пассатижи
• Ножницы по металлу
• Молоток

Подготовив требуемые материалы, остается только собрать их в единый рабочий механизм, следуя видео-руководству, представленному ниже. При соединении деревянных деталей при помощи саморезов и клея, советуем подождать полного высыхания, которое продлиться от 24-х часов. В противном случае, соединение будет хлипким.

На место представленного механизма натяжения пилки, можно установить небольшой талреп с фиксирующей гайкой. Так, процесс натяжения будет более удобным и эффективным.

В качестве пилки, автор использует стальную проволоку для выживания в лесу. Разумеется, идеально ровный распил подобным элементом не получить, поэтому на концах верхнего и нижнего рычагов, следует сделать крепежный элемент. Зажать пилку можно между двумя шайбами, затянутыми винтом с парой гаек.

Для наиболее прочной и удобной фиксации кривошипа, лучше использовать сверлильный патрон с ключом. При наличии данного элемента, Вы сможете быстро снять дрель или шуруповерт, когда он понадобиться в другом месте. Так же просто его можно будет затянуть обратно.

Надеемся, что представленное руководство было полезным и доходчиво передало принцип работы и изготовления устройства. Более наглядную инструкцию о том, как сделать самодельный лобзик, Вы можете посмотреть в нижеприведенном видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Электрический лобзик – инструмент, который за последние годы прочно занял место в арсенале практически каждого хозяина. А если еще не занял – значит, эта статья как раз будет кстати, ведь выбрать хороший настольный или ручной лобзик, который бы соответствовал всем поставленным целям, достаточно непростая задача.

Ручной лобзик по дереву – первые уроки выпиливания

Что такое ручной лобзик по дереву, все мальчишки узнают в школе на уроках труда. Это один из тех инструментов, которые можно доверить даже ребенку, не опасаясь за его безопасность. Простейшее строение из U-образной рамки с закрепителями на краях на самом деле предназначено для самых тонких работ в искусстве выпиливания – электрический лобзик хоть и ускоряет работу в разы, но не всегда способен выпилить нужную вам тонкую завитушку. Поэтому в любой мастерской ручной лобзик всегда будет занимать свое почетное место, к тому же, сделать такой лобзик своими руками не составляет особого труда.

В выпиливании ручным инструментом есть одна особенность – для удобства и быстроты работы миниатюрное лезвие пилы должно быть натянуто, как струна, исключая возможное провисание. С провисшим лезвием и работать будет неудобно, и лезвие при первом же заклинивании, скорее всего, сломается. Направление зубцов – строго против движения полотна вниз. Чем тоньше лезвие вы выбрали, тем тоньше и глаже будет резьба.

Какой выбрать лобзик – основные характеристики

Перед тем, как отправиться на рынок, выясните для себя, на какие основные характеристики инструмента следует обратить внимание, осуществляя выбор лобзика. Мощность двигателя – безусловно, именно этот параметр следует учитывать в первую очередь. От него зависит минимальная и максимальная толщина распиливаемого материала и скорость распила. От мощности двигателя зависит и качество пропила. Для бытовых инструментов вполне нормальная мощность от 280 до 550 Вт.

Маятниковое движение – функция, которая есть не у всех электролобзиков, но ее наличие для серьезных задач обязательно. Если в обычном режиме лобзик перемешает пилочку только вверх и вниз, то лобзик с включенным маятниковым движением отклоняет полотно от распила назад при нижнем ходе и подает полотно в сторону пиления на верхнем. За счет этого лучше прочищается от стружек пропил и снижается износ пилки, да и выпиливание электролобзиком становится более легкой задачей.

Амплитуда колебания регулируется при распиле разных материалов, например, для мягких пород и пластмасс выбирается максимальный режим, тогда как при большей толщине древесины, распиле мягких металлов и ДСП амплитуда уменьшается.

Данная функция отключается совсем, когда речь идет о работе с листами металла или распиле стали. Число ходов – определяясь с тем, какой выбрать лобзик, обратите внимание и на этот фактор. Односкоростные электролобзики могут работать исправно лишь при деревообработке, при резке металла двигатель инструмента может выйти из строя. Поэтому для большей функциональности рекомендуется покупать аппараты с как можно лучшей регулировкой и наиболее широким диапазоном. Чем шире последняя характеристика, тем универсальнее становится инструмент.

В некоторых лобзиках число ходов регулируется фиксируемым переключателем, который устанавливает заранее предусмотренную производителем скорость. Но более профессиональными считаются лобзики, в которых скорость регулируется силой нажатия на пусковую кнопку , расположенную на ручке под указательным пальцем. Впрочем, даже в таких моделях существует возможность работы на фиксированных скоростях. Максимальную мощность инструмента включают при работе с древесиной, среднее число выбирается для работы с мягкими металлами, например алюминием, а и керамикой предусматривает минимальное количество ходов.

При этом нагрузка на двигатель идет именно на низких скоростях, поэтому, работая с металлами, давайте инструменту время от времени остывать либо в выключенном положении, либо на максимальном количестве ходов. Впрочем, прислушивайтесь к инструменту, звук работы электролобзика и легкость распила – самые лучшие советчики.

Крепление распилочного полотна – обязательно обратите внимание на эту характеристику. Ведь в будущем от нее зависит, как легко вы сможете подбирать пилки для инструмента. Зачастую механизм крепления пилок предусматривает возможность фиксации полотна в посадочном гнезде зажимным шестигранным болтом и насечкой под отвертку или быстрозажимным механизмом. Если инструмент может работать с пилками, которые на хвосте имеют вид креста, значит, вы можете смело покупать его. Крестовые пилки – самый распространенный тип, который вы найдете в любом магазине.

Выбор лобзика – приятные дополнения

Помимо основных характеристик, не помешает обратить внимание и на второстепенные дополнения, которые способны сделать работу этим инструментом гораздо комфортнее. Системы обдува и пылеотсоса – отнюдь не редкость среди такого рода инструмента. Поток воздуха от работающего двигателя, направленный в нужную сторону, отлично справляется с удалением опилок с линии распила. Если же существует и возможность подключить мешок для пылеотсоса, рабочий процесс станет куда более комфортным.

Возможность делать наклонный распил – еще одна функция, весьма полезная в любом деле. Некоторые инструменты предусматривают работу лишь в фиксированных положениях, однако гораздо более предпочтителен электролобзик с плавной регулировкой наклона инструмента по отношению к «подошве».

Уж если мы вспомнили о так называемой «подошве», то есть платформе, которая является направляющей в инструменте, завершим обзор и этой детали. От ее качества во многом зависит и удобство работы. Наиболее предпочтительны литые «подошвы» – по сравнению со штампованными аналогами они обеспечивают большую точность. Проследите, чтобы в покупаемой вами модели обязательно присутствовала возможность установки противоскольного вкладыша – маленькой детали, которая облегчает процедуру разрезки хрупких материалов.

Не лишними в комплекте будут и всевозможные дополнения, например, защитный экран и направляющие для выпиливания круглых фигур. Профессиональный инструмент должен быть снабжен параллельными упорами и кейсом для хранения инструмента и переноски всех комплектующих.

Лобзик настольный – покупать или сделать?

Инструменты профессионального типа характерны продолжительным временем работы без перерыва. Бытовые же предусмотрены для использования от случая к случаю, поэтому они и полегче, и менее мощные. Соответственно, и цена будет гораздо ниже.

К профессиональным относят и лобзик электрический настольный, который имеет много преимуществ перед ручным электролобзиком. Главное его достоинство – возможность работать с тонкими пилочками, и следовательно выпиливать более тонкие узоры и сложные декоративные детали. Удобство работы обеспечивает широкая столешница, на которой вы сможете с легкостью обрабатывать крупные детали и делать пропилы в широких заготовках. Благодаря надежному креплению, корпус защищен от лишних колебаний, что в свою очередь защищает мотор от перегрузок.

При работе с настольным инструментом вы сможете уделить все внимание материалу, крепко взять его обеими руками, что невозможно при работе с ручным инструментом. Впрочем, при необходимости вы можете выйти из положения, сделав самодельный стационарный лобзик, сконструировав его из ручного типа инструмента, нескольких винтов и куска прочной фанеры.

Фанера будет служить столешницей, в которой с помощью того же лобзика необходимо проделать разрез под пилочку, и просверлить несколько дырочек для крепежей. Вполне возможно, что придется просверлить такие же отверстия и в «подошве» инструмента. Фиксируем инструмент под фанерой, и уже всю конструкцию крепим на краю стола – наш настольный электролобзик готов!

Для человека, привыкшего собственными силами справляться с бытовыми проблемами, лобзик является необходимостью. Хороши электрические лобзики и для любителей мастерить, для живущих в своем доме и для дачников. Можно изготовить электролобзик своими руками, так как эта модель значительно отличается в лучшую сторону от ручного инструмента. Электрический инструмент повышает качество выпиливаемых изделий, а также облегчает и ускоряет процесс работы.

Виды и назначение

Лобзиком называют тонкую пилу, имеющую дополнительно для направления пильного полотна по поверхности лыжу. Изобрел лобзик Альберт Кауфман, поначалу всего лишь заменивший лезвием иглу швейной машины с ножным или электрическим приводом. Современный электролобзик имеет простую конструкцию в виде электрического двигателя и приводящего лезвие в движение простого механизма. Передняя, верхняя часть инструмента имеет направляющую, а нижняя содержит выдвижное пильное полотно, производящее разрезы. У электрического лобзика имеется опорная платформа, которая позволяет делать упор в распиливаемую деталь и вести работу с большой точностью.

Электролобзик с одинаковым успехом может распилить пластик, фанеру, медь, латунь или сталь. Функции лобзика должны позволять ему производить как прямые, так и криволинейные разрезы на различного рода материалах без нарушения внешнего контура изделий. Фиксированное положение инструмента позволяет сделать резы высокой точности. Ручные лобзики не имеют системы натяжения и направляющих, благодаря которым у электролобзика такой плавный и стабильный ход.

Для вырезания маленьких деталей ручной лобзик неудобен. Так как он достаточно тяжел, его приходится держать одной рукой, а второй в это время направлять заготовку. Настольный электролобзик этого недостатка не имеет, но обрабатывать с его помощью большие детали сложно, а размер он имеет немалый. Лучше всего использовать такой лобзик как мини-станок по производству небольших заготовок. Простейший настольный электролобзик легко изготовить своими руками.

Вернуться к оглавлению

Изготовление

Простейшая модель изготавливается довольно быстро, но и ее наличия, как правило, достаточно для бытовых нужд. Сделанный аккуратно электролобзик ничем не будет хуже изготовленного в заводских условиях, а в чем-то, возможно, сможет его превзойти. Для того чтобы сделать электролобзик, понадобится:

• ручной электролобзик;
• нагревательная нить;
• винты;
• фанера;
• дюралюминиевые трубы до 12 мм в диаметре;
• дрель;
• струбцина.

Для нормального функционирования электролобзика должны быть следующие части: удобная рукоять, выключатель (удобнее всего кнопочный), шнур электропитания, нагревательная нить.

Первым делом изготавливается рама из дюралюминиевой трубы, но для основы можно использовать и текстолит не менее 10 мм или толстую фанеру. Чем изготовленная рама получится легче, тем легче будет в использовании и лобзик. В рамке должен быть предусмотрен канал для шнура электропитания. Специалисты считают, что наилучшая форма рамки — та, у которой на 45º отклонена одна из сторон.

Затем из миллиметровой толщины медного листа изготавливается серьга и крепится к рамке винтами в том месте, где рамка соединена с рукоятью. Серьга, винт и барашковая гайка образуют зажим, в котором и фиксируется нагревательная нить. Из дюралюминиевого листа толщиной 0,8 мм изготавливаются прижимные щеки, а между ними располагается кнопочный выключатель.

После этого в фанере прорезается щелевидное отверстие, через которое может пройти пилка. Эту щель удобно проделывать при помощи дрели. Делается разметка и вдоль нее отверстия, переходы между которыми сглаживают. Вместо фанеры может быть использовано оргстекло, пластик, металл. Дрелью затем проделываются крепежные отверстия на фанере и на самой опорной плите. Лобзик на фанерном основании закрепляется винтами так, чтобы пилка могла пройти сквозь щель. К столу или верстаку сооружение прикрепляется при помощи струбцины таким образом, чтобы пилка направлена была вверх. Если струбцина не подходит, можно использовать иное крепление, более подходящее к конкретному случаю. Хотя пилка в этом случае остается стандартной, освобождаются обе руки, за счет этого возможности выпиливания повышаются, поэтому конструкция функциональна и в таком виде.

В качестве нагревательной нити можно использовать нихромовую спираль от любого нагревательного прибора, к примеру, от утюга. Ее закрепляют подобно стандартному пильному полотну между концами рамки с небольшим натяжением. Для нагрева нити подают 14 В, а для контроля напряжения пользуются реостатом. Ток определяет длина и толщина нихромовой нити, установить оптимальную силу тока помогает реостат. Сила тока влияет на температуру, до которой нить нагревается, при слишком высокой материал нагревается и может загореться, а при недостаточной вырезание будет невозможно.

Оптимально настроенный электролобзик, изготовленный своими руками, позволит вырезать фигуры со сложными формами.

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности . Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат . Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат . Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

Как изготовить настольный лобзик своими руками? Лобзиковый станок – как выбрать и сделать своими руками? Лобзик своими руками чертежи

Лобзик является удобным и полезным инструментом в хозяйстве. Электрический лобзик намного ускоряет работу и расширяет возможности применения такого инструмента. Но настоящего качества можно добиться, только установив стационарное устройство — стол для лобзика.

Превратив ручной инструмент в небольшой станок, можно создавать оригинальные творения из самых разных материалов. Такой стол позволяет изготовить самые сложные узоры и орнаменты. Приспособление, несомненно, придется по вкусу любителям качественного ручного труда.

Особенности электрического лобзика

Электролобзик является разновидностью пилы с возвратно-поступательным перемещением режущего элемента (полотна), в котором вращательное движение электродвигателя преобразуется в поступательное перемещением пилы в виде колебательных движений с частотой до 50 циклов в секунду. Такой лобзик обеспечивает изготовление пропилов внутри плоского листа в любом направлении, в т.ч. с поворотом по дуге с диаметром не менее 3 см. С его помощью можно распилить многие материалы: ДСП, дерево (толщиной до 70 мм), металлический лист (сталь — до 3 мм, медь, алюминий — до 20 мм), кафель, пластик, натуральный и искусственный камень.

Распиливание материала производится при движении пилочки вверх. Кроме того, пилочке обеспечивается поперечное колебание за счет наличия маятникового механизма. Это повышает качество прямых линий при пропиливании. В инструменте предусмотрена регулировка скорости движения пилочки, что важно при распиле разных материалов.

Так, при выпиливании в дереве можно устанавливать максимально высокую скорость; при работе с пластиком или алюминием следует использовать средний диапазон скоростей; для стали и кафеля скорость необходимо снизить до минимума. Специальный механизм позволяет обеспечить разрезание при введении пилки под углом.

Пилка закрепляется в лобзике своим хвостовиком, в котором сделана прорезь (лучший вариант — форма креста). Хвостовик закрепляется в колодке с помощью двух винтов. Конструкция прижимных колодок (патронов) у разных электролобзиков может быть различной. Сами пилки имеют разную форму зубьев для разных материалов.

Вернуться к оглавлению

Особенности настольного лобзика

Применение ручного лобзика подразумевает, что стационарно закрепляется заготовка, а пиление осуществляется ручным перемещением лобзика. Качество пропила в этом случае полностью зависит от «твердости руки» и навыков мастера: точности линии, угла введения пилки и т.д. Настольный лобзик изменяет картину процесса: электрический лобзик закрепляется стационарно в вертикальном положении снизу стола, а заготовка перемещается по поверхности стола только направляемая руками.

В таком случае, во-первых, облегчается процесс пиления физически; во-вторых, повышается качество распила за счет строгой вертикальности пилки и точности перемещения заготовки при использовании направляющих. Кроме того, расположение пилки в направлении вверх позволяет уменьшить риск сколов поверхности на границах пропила. Пилка обладает стабильностью перемещения за счет использования механизмов, позволяющих обеспечивать ее натяжение и точную ориентацию. Лобзик надежно крепится на достаточно массивной и прочной станине, что устраняет нежелательные колебания и движения инструмента.

В общем случае настольный лобзик представляет собой стационарный станок. Его конструкция включает в себя стол с закрепленным на нем электрическим лобзиком, а также систему направления и натяжения пилки и систему крепления и направления заготовки. Простота конструкции позволяет сделать стол своими руками. Размер стола выбирается исходя из размеров обрабатываемых заготовок и деталей. Для установки листов значительных размеров (например, ДСП) могут предусматриваться дополнительные удлиняющие системы.

Вернуться к оглавлению

Простейшая конструкция

Простейший стол своими руками можно сделать очень быстро. В качестве рабочей поверхности применяется фанерный лист толщиной не менее 10 мм и размером, зависящим от размеров обрабатываемой заготовки. Для небольших заготовок достаточно взять лист размером 50х50 см. В центральной части, отступив примерно 20-25 см от края листа, просверливается отверстие диаметром 20-30 мм для пилки лобзика. Снизу листа, используя отверстие как центр, размечается крепление подошвы электролобзика. Если на подошве лобзика не предусмотрено отверстий, то их необходимо просверлить на сверлильном станке в количестве 4 штук и нарезать резьбу М8-М10. По отметкам просверливаются четыре отверстия в листе фанеры.

На углах листа крепятся ножки из стальных полос толщиной 3-4 мм и шириной 30-40 мм. Высота ножек определяется размером корпуса лобзика (до подошвы) с добавлением 2-3 см. Планки ножек внизу нужно отогнуть под прямым углом наружу и просверлить в них 1-2 отверстия диаметром 6-8 мм для крепления. Электрический лобзик крепится снизу листа фанеры так, чтобы пилка вышла наружу через отверстие. Изготовлен простейший стол своими руками, который можно закрепить на любую поверхность (верстак, стол и т.д.) и работать.

Еще проще конструкция не предусматривает ножек, а крепится с краю верстака на струбцины (по две с каждой стороны для прочности). Лобзик должен оказаться за пределами верстака. Такой стол своими руками легко справится с деревянными заготовками толщиной до 3 см.

Вернуться к оглавлению

Небольшое усложнение конструкции

Можно сделать немного более сложный стол своими руками. Для этого делается станина из трех панелей ДСП толщиной 12-15 мм (две боковины размером 50х80 см и задняя панель размером 70х80 см). Конструкция собирается с помощью деревянного бруска или мебельных уголков. Внизу целесообразно сделать упрочняющую перемычку из деревянного бруска. Впереди станина не закрывается для обеспечения доступа к пусковой кнопке.

Верхняя панель из листа фанеры толщиной 10-12 мм и размером 70х100 см комплектуется лобзиком аналогично простейшей конструкции. Для устранения колебания пилки во время резания предусматривается простейшая система стабилизации. Пилка пропускается между двумя подшипниками диаметром 10-12 мм. Подшипники крепятся на кронштейн из стальной полосы, которые, в свою очередь, закрепляются на столешнице. На столешнице можно установить направляющие и ограничивающие рейки из деревянного бруска или алюминиевого профиля. Крепление их к краям столешницы лучше осуществлять струбцинами, что даст возможность перемещению их вдоль стола. Для точного перемещения на торцах столешницы можно закрепить шкалу от рулетки.

Вернуться к оглавлению

Стол на основе брусьев

Более сложная конструкция предусматривает изготовление стола из деревянных брусьев. В этом случае стол собирается из бруса (ножки из бруса 80х80 мм, перемычки из бруса 40х80 мм) со стыком по системе шип-паз.

Для упрочнения конструкции надо использовать столярный клей, шканты и шурупы. Расстояние между ножками 60-70 см. Ножки укрепляются цангами. В местах стыка брусьев и цанг сверлятся отверстия и закрепляются шканты. Высота стола устанавливается изготовителем исходя из удобства обслуживания станка.

Столешница изготавливается из ламинированной фанеры толщиной 18-20 мм размером 90х90 см. Для удобства смены пилки столешница выполняется в подъемном варианте. Для этого на одной из цанг стола она крепится с помощью петель. Пилку удобнее снимать, если будет пропил от отверстия до края столешницы. Такой пропил рекомендуется сделать.

Систему крепления лобзика следует усложнить, чтобы обеспечить его съем. Подошва лобзика прижимается к столешнице двумя деревянными планками, на которых сделан профиль путем выборки четверти бруса. В этот профиль, как на полозья, входит подошва лобзика. Для ее крепления в планке сверлятся отверстия и устанавливаются прижимные винты с барашком.

Вот общая схема работы лобзикового станка.

Был у меня самодельный станочек, я о нем мельком писал уже. Так как я мебельщик, сделал я его из остатков ЛМДФ. Дешево и сердито:). О внешнем виде я абсолютно не заботился, лишь бы работал. А поработал он хорошо! На нем я понял все нюансы выпиливания из массива твердых пород дерева, таких как орех, дуб, ясень. Все бы хорошо, но у привода, а им служил строительный лобзик Krees 350Вт. 15 лет проработал! У привода «накрылся» регулятор оборотов, включается сразу на максимум и тут же рвет пилку. Родного фирменного регулятора не нашел. Какие только регуляторы я не перепробовал, и диммеры для люстр и регуляторы от шв. машинок, пылесосов. Нужного результата, а именно широкого диапазона регулировки, я добиться не смог.

На фото виден принцип работы лобзика. строительный лобзик передает колебательные движения на коромысло, на котором в свою очередь закрепляется пилка.

В итоге я сдался. Мавр сделал свое дело, мавр должен уйти. Решил покупать новый лобзик-привод. Все китайские варианты лобзиков не подходят, регулировка на них — одно название. В фирменном магазине Makita нашел то что искал. Лобзик на 450 Вт. Широкий диапазон регулировки, и не орет как китайские лобзики! Тихо работает!

Вот и мой новый привод, Makita 4327.

Привод то новый я нашел, но ставить его вместо старого не получилось, высота не подходит. Решил, чем переделывать, лучше сделать новый с учетом устранения неудобств, выявленных в процесе работы на старом.

1. Увеличить просвет от пилки до рамы,(на старом он был 27см.) для этого надо удлиненое коромысло.

2. Увеличить ход пилки по вертикали, для хорошего выноса стружки. (на старом, ход пилки 18мм.)

3. Внешний вид! Шоб не стыдно было фотографировать. 🙂

И вот! станок готов!

Вот он мой новый станочек!

Просвет от пилки до рамы 45см! Ход пилки по вертикали 30мм! Мечта!

Пробное выпиливание. Результат отличный! Регулятор Макиты прекрасно справляется. Работает станочек по шуму как бытовая швейная машинка.

Распил небольших частей древесины выполняют лобзиком. Устройство имеет небольшие размеры и обычно имеет электропривод. Заводские модели отличаются по своим характеристикам и по стоимости. При небольших объёмах обработки древесины есть смысл изготовить лобзиковый станок самостоятельно, из подручных средств. Для этого нужно несколько заводских деталей.

Лобзик в заводском исполнении — это надёжное устройство, работу которого гарантирует производитель. Ручные модели отличаются низкой стоимостью. Стационарные же устройства стоят дорого, но обеспечивают должный комфорт при обработке древесины. Набор компонентов в устройстве в большей степени одинаковый для всех.

Конструкция состоит из следующих деталей:

Деталь для обработки ложат на рабочий стол. От его размеров зависит величина обрабатываемой детали. Некоторые модели имеют поворотный стол, что облегчает работу с деталью — улучшается видимость. Наличие градуировки облегчает разметку материала.

Средние характеристики заводских станков:

Модели специализированного назначения могут иметь радикально иные характеристики. Существуют спецификации небольших размеров, для обработки маленьких деталей. Равно как и модели больших размеров тоже выпускает промышленность для розничной продажи. Но такие варианты будут отличаться высокой стоимостью.

В среднем классе наблюдается высокая конкуренция за потребителя, поэтому устройства будут дешевле. Характеристики тоже заточены под типовые задачи столяра. Отталкиваясь от них нужно делать чертежи лобзикового станка своими руками. Сложные компоненты для него приобретают в магазине.

Специалисты классифицируют лобзики по типу конструкции. Особенности исполнения механизма определяют возможности обработки деревянных изделий.

Классификацию ведут в зависимости от конструкции лобзиков.

Виды устройств:

• С нижним суппортом.
• Двухсуппортные.
• На подвеске.
• С градусной шкалой и упором.
• Универсальные.

Модели с нижним суппортом получили максимальное распространение. Станина настольного заводского устройства имеет 2 половины — нижнюю и верхнюю. Модель пилки и очистки от стружки размещён на верхней части станины.

Нижняя станина содержит контроллер, электродвигатель, главную передачу, кнопку включения и отключения. Такой станок позволяет работать с любым материалам и любого размера.

Наличие двух суппортов в лобзике выгодно тем, что верхняя половина станины имеет дополнительную рейку. Такой лобзик идеально подходит для распила маленьких деталей. Толщина обрабатываемых деталей на обеих моделях не должна превышать 8 см. Рабочий стол таких станков, как правило, имеет возможность регулировки по высоте и углу наклона.

Устройства на подвеске не имеют зафиксированной станины, но отличаются своей подвижностью. Обрабатываемый материал устанавливается неподвижно, а мастер передвигает рабочий модуль. поскольку последний крепится к потолку, то толщина материала не ограничена. Инструмент передвигают вручную, независимо от станины. Это позволяет делать узоры сложной формы.

Наличие шкалы градусов и упоров подходит тем мастерам, которые делают обработку согласно чертежам. Разметка позволяет не допускать погрешность при работе. На рынке есть универсальные модели станков, которые позволяет делать несколько операций. Такой станок позволяет выполнять сверление, резку, полировку и шлифовку. Стоимость таких аппаратов будет значительно выше, но работать с ними комфортнее. Это промышленные экземпляры.

Конструкции и чертежи представленных в сети вариантов самодельного лобзика отличаются. Виной всему фантазия авторов и стремление сделать устройство, которое будет выделяться на фоне остальных. Только концепция в большинстве случаев одинаковая — за основу берут ручной электролобзик и перепрофилируют его.

Домашне любители обработки древесины часто ищут информацию как сделать лобзик своими руками не обладая специальными навыками. Можно воспользоваться готовым ручным лобзиком в качестве основы. Механизм не требует тщательной доработки. Заводское ручное устройство — это привод. А вот кривошипно-шатунный механизм придётся разрабатывать самостоятельно. Производители стараются предложить потребителю платформы для быстрой переделки, но личные потребности удовлетворить можно только своим изделием.

Порядок сборки:

1. Изготавливают опорный столик. В качестве материала берут лист металла и делают в нём отверстие. Форма — продолговатая, в 3−4 раза шире полотна пилы. Отверстия для крепежей делают рядом.
2. Внизу опорного столика закрепляют заводское устройство. Отверстия для крепежей делают рядом с отверстием для распиловочного полотна. В качестве крепежа используют винты с потайной головкой. Это нужно для того, чтобы обеспечить идеально ровную плоскость столика. В ином случае обрабатываемые изделия будут цепляться за шляпки винов, что вызовет неудобства в работе.
3. Конструкцию закрепляют на деревянном столике.

Преимущество создания станка из электролобзика своими руками в том, что заводской инструмент можно отсоединить в любой момент. Когда нужно — в руках обычный ручной лобзик. Поэтому лучше приобретать ручной вариант инструмента, который можно использовать на самодельном станке — так дешевле. Стационарные устройства стоят дорого.

Комфортную работу с деревянными изделиями можно обеспечить путём установки направляющих реек на самодельный опорный столик. Дополнительно на столик наносят разметку, которая облегчает измерение расстояния на деталях при обработке.

Лобзик ручного типа в качестве основного устройства для станка имеет недостатки. Главная проблема заключается в пилке — он слишком широкая в ручных моделях. Из-за этого тонкую работу по дереву ею сложно выполнить — кривизна линий ограничена.

Предыдущая конструкция проста и не имеет дополнительных деталей, которые облегчают работу с деревом. Направление модернизации — возможность замены пилки на тонкую.

Варианты по улучшению конструкции:

1. Сооружают коромысло. Конструкция будет натягиваться пружинами, с одной стороны. Вторая сторона коромысла закрепляется на пилке.
2. Закрепляют пилку между двух валиков. Они служат направляющими тонкой пилки.
3. Используют стационарное заводское устройство в качестве привода системы из двух коромысел. Между последними натягивают пилку. Движение передаётся от заводского устройства на нижнее коромысло пилки.

Конструкцию при покупке или самостоятельном изготовлении предстоит выбрать исходя из личных предпочтений и желания ковыряться в технике. Использование направляющих валиков менее популярный вариант — надёжность его хромает.

Распространена модернизация путём установки коромысел. Лучше, чтобы при этом заводское устройство служило только приводом для пилки лобзика. Для этого нужно отключить маятниковый ход в инструменте.

Наследника имущества бабушек и дедушек часто достаётся старая швейная машинка. Своё предназначение по пошиву одежды она уже отслужила, поскольку сейчас выпускают более точное оборудование. За неимением в хозяйстве лобзика можно не тратиться средства на его покупку. Его делают своими руками из швейной машинки.

Порядок действий:

Теперь лобзик для фигурного выпиливания по фанере готов. С ручным приводом будет работать сложнее, поскольку ноги будут уставать. Дополнительным минусом послужат вибрации от силового воздействия на инструмент. Электропривод машинки, переделанной в лобзик, частично решает проблемы вибраций.

Дорогой лобзиковый станок можно заменить конструкцией собственного изготовления. Она не будет уступать ничем по своим качествам и функционалу, если ответственно подойти к процессу сборки. Важно качественно выполнить механизмы из фанеры, которые служат опорным столиком. Желательно, чтобы столик имел возможность поворачиваться. Для варианта со швейной машинкой это сделать будет невозможно. При желании на столик наносят разметку, чтобы было легче отмерять детали в процессе работы.

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Лобзиковый станок позволяет быстро и эффективно заниматься распилом древесины. состоит из рабочей поверхности, стоек, мотора и шпиндельного узла. Некоторые устройства делаются на подставках. Фиксаторы довольно часто устанавливаются в боковой части рабочей поверхности. Также стоит отметить, что модели отличаются по мощности. Изготовление лобзикового станка может осуществляться только при соблюдении инструкции.

Настольные устройства: отзывы специалистов

Если верить отзывам, то сделать настольную модификацию очень просто. В первую очередь заготавливается стойка под рабочую поверхность. Ширина ее не должна превышать 30 см. Мотор целесообразнее подбирать однофазного типа с предельным напряжением 220 В. Самодельный лобзиковый станок (настольный) в среднем выдает рабочую частоту 55 Гц.

Отзывы специалистов говорят о том, что тисы лучше использовать из стали, при желании их можно вырезать самостоятельно. Пилка устанавливается на шпиндельный узел, который крепится к стойке. У многих моделей применятся фиксатор, который играет роль упора. Чтобы закрепить пилку, применяется винт небольшого размера.

Модели на ножках

При необходимости можно сделать данный своими руками. Чертежи модификаций включают в себя рамы разных размеров, а шпиндельные узлы, как правило, используются с направляющими. Многие модели делаются на широкой станине. Ножки можно устанавливать из трубок. Также есть станки с пластинами. После выреза рабочей платформы следует заняться шпиндельным узлом.

Если рассматривать устройства с блоками управления, то для модели потребуется контроллер. Мотор целесообразнее применять коллекторного типа на 220 В. Тисы на лобзиковые станки устанавливаются поворотного типа. Направление нужно приваривать на край пластины. Пилка в данном случае должна надежно фиксироваться. Оптимальная высота шпиндельного узла составляет 2.2 см. В конце работы важно заняться установкой силового кабеля и подключением оборудования.

Отзывы об устройствах с широкой рамой

Профессионалы способны собрать лобзиковый станок своими руками. Чертежи устройств указывают на наличие широких упоров. Однако в первую очередь надо установить станину. Если рассматривать простой станок, то фиксатор для модификации можно подбирать небольшой длины. Отзывы специалистов указывают на то, что двух стоек хватит для модели. Для сборки станка применяется сварочный инвертор. Непосредственно шпиндельный узел устанавливается в центральной части рабочей платформы. Отверстие для пилки можно сделать фрезой. Также стоит отметить, что специалисты не рекомендуют использовать двухфазные двигатели.

Компактные модификации

Придерживаясь инструкции, можно собрать компактный лобзиковый станок своими руками. Чертежи устройств включают в себя двойные стойки и узкие рамы. Станины применяются с низким профилем. У многих моделей имеется шпиндельный узел без держателя. При этом направляющие устанавливаются малой длины. Для самостоятельной сборки модели рекомендуется в первую очередь подобрать качественную раму.

Дополнительно припаивается фиксатор под рабочую пластину. Чтобы уменьшить уровень вибрации, можно воспользоваться подкладкой. Для ее фиксации применяется обычный клей. Пилку для модификации следует подбирать небольшой толщины. Оптимальное расстояние установки центрального узла равняется 14 см. При этом ширина платформы в среднем составляет 17 см.

Лобзики на 2 кВт

При желании можно сделать данный лобзиковый станок своими руками. Чертежи для сборки модификации найти очень просто. Как правило, рамы применяются шириною от 35 см. Толщина пластины должна составляет около 1.5 мм. Отверстие под пилку нужно сделать до установки центрального узла. Если рассматривать модели без упоров, то рама используется с низким профилем. Также стоит отметить, что шпиндельный узел целесообразнее устанавливать на подкладке.

Для уменьшения уровня шума применяется кожух. У многих моделей используется несколько упоров. При этом узел устанавливается на высоте от 10 см. Пилку лучше фиксировать на пластине. Зажим можно использовать винтового типа. После фиксации центрального узла ставится мотор. Для модификации данного типа подойдет устройство с однофазным блоком.

Модели на 3 кВт

На 3 кВт настольный электролобзик своими руками сделать довольно просто. Специалисты рекомендуют использовать стойки с широкими упорами. Фиксаторы нужно устанавливать только после центрального узла. Пилку для модификации можно подобрать на 1.2 мм. Некоторые эксперты отверстие делают после установки рамы. В данном случае опоры припаиваются по сторонам от стола.

Далее важно оценить размер шпинделя. Мотор целесообразнее использовать с системой защиты и кожухом. Также стоит отметить, что большой популярностью пользуются коллекторные устройства, которые работают при частоте 45 Гц. У них низкий расход энергии, и они не перегреваются. Для фиксации заготовок применяются держатели. Оптимальная высота шпинделя равняется 15 см. Также стоит отметить, что есть модели с настроечными пластинами. Для управления стойкой используется маховик. Для установки блока управления имеется обычный контроллер.

Как сделать устройство на 5 кВт

Заготовив несколько упоров и можно сделать лобзиковый станок своими руками. Отзывы специалистов указывают на то, что модели на 5 кВт хорошо подходят для продольного распила. Перед началом работ заготавливается весь необходимый инструмент. Потребуется пила, а также сварочный аппарат и фреза. Раму для лобзикового станка целесообразнее собирать из стальных пластин толщиною от 1.3 мм. Для мотора нужно сразу предусмотреть место. Станины в устройствах устанавливаются высокого профиля.

На этом этапе можно сразу вырезать отверстие под пилку. Штепсельный узел должен монтироваться на верхней части пластины. Дополнительно стоит отметить, что для пилки потребуется большой держатель. Если рассматривать простую модель, то стойки можно устанавливать по сторонам от рамы. Тисы используются поворотного типа. В верхней части рамы обязана находиться стойка. Под мотор подбирается небольшой кожух. В среднем ширина рамы должна составлять 35 см. Если рассматривать профессиональные модели, то у них используются регулируемые зажимы.

Модификации на две пиноли

Как сделать лобзиковый станок своими руками? Модель с двумя пинолями собирается только на широкой раме. В первую очередь вырезаются пластины под станину. Если рассматривать настольную модификацию, то блок управления целесообразнее устанавливать в верхней части устройства. Оптимальная ширина рамы равняется 45 см. При этом шпиндельный узел устанавливается за упорами.

Для стоек должен быть предусмотрен У многих моделей используются блоки передачи. При этом моторы подходят лишь коллекторного типа с частотой от 30 Гц. Пилка устанавливается стандартно в держатель. Оптимальная высота шпиндельного узла у моделей равняется 35 см. Пиноли для регулировки станины применяются с маховиками.

Модели на три пиноли

На базе однофазного мотора легко сделать данный своими руками. Инструменты следует заготавливать заранее. Многие модели оснащаются рамами на четыре упора. У них большая длина и высокий профиль. Также стоит отметить, что шпиндельные узлы подбираются с В начале работы очень важно рассчитать длину рамы. Если рассматривать обычные шпиндельные узлы, то стойка под них заготавливается небольшой длины.

Центральная опора должна выдерживать большие нагрузки. Для установки пластин используется сварочный инвертор. Для мотора потребуется кожух, который значительно снизит уровень шума устройства. Пила для модификаций данного типа подходит на 1.2 мм. При мощности 3 кВт устройство на три пиноли будет выдавать частоту 55 Гц. Для фиксации маховиков нужны кронштейны.

Лобзиковый станок из швейной машины. Изготовление электролобзика своими руками Самодельный электролобзик из машинки для стрижки

1. Устройство и принцип действия
2. Инструкция по сборке
3. Как переделать ручной лобзик
4. Станок из швейной машины

Настольный лобзиковый станок — оборудование для раскроя, выпиливания фигурных деталей из различных материалов. Его особенность — возможность осуществления распила с сохранением целостности наружного контура заготовки. В зависимости от того, какая пилка установлена на конструкцию, станок может обрабатывать натуральную древесину, ее производные, пластиковые основы или металл.

Приспособление незаменимо при выполнении строительных и ремонтных работ, производстве предметов мебели, сувенирной продукции . Часто оборудование приобретают в бытовых целях. Иногда покупать заводской агрегат нерационально: электролобзик можно сделать самостоятельно. На фотографии представлена конструкция инструмента.

Устройство и принцип действия

Стационарный заводской образец включает рабочий стол для лобзика, на нем закрепляется узел с режущим элементом, установленный под столешницей электропривод и кривошипно-шатунный механизм. Узел натяжения устанавливается в верхней или нижней части станка. Многие модели агрегатов позволяют распиливать материал под разными углами. Это необходимо для осуществления наклонного реза . Часто для удобства на поворотный механизм, упоры, направляющие наносится разметка. Длина реза зависит от габаритов столика, в большинстве моделей составляет 30–40 см.

Мощность электрического лобзика может быть небольшой. Для бытовых целей достаточно агрегата мощностью 150 Вт.

Важный элемент — криво-шатунный механизм. Он отвечает за качество передачи вращательного момента двигателя в поступательно-возвратное движение, выполняемое режущим элементом в вертикальном положении.

Стандартный лобзиковый инструмент характеризуется частотой колебаний до 1000 в минуту при амплитуде 3–5 см. В некоторых образцах предусмотрена регулировка скорости обработки различных материалов. На такой инструмент в большинстве случаев устанавливается пила длиной до 35 см, что позволяет резать детали толщиной до 10 см.

Чтобы режущий элемент служил долго без поломок, трещин, необходимо обеспечить ему оптимальное натяжение по всей длине. Для этого используют винтовые и рессорные пружины. В качестве дополнительной опции на заводских аппаратах предусмотрен воздушный насос для отвода опилок от линии реза . Полезен блок со сверлильной установкой, однако за каждый дополнительный узел необходимо доплачивать.

Инструкция по сборке

Лобзик изготавливают из компрессора холодильника, обычной дрели. Привести в движение режущее полотно можно при помощи двигателя от стиральной машины. Другой вариант — использование ручных электролобзиков, старых швейных машинок. На рисунке представлен чертеж конструкции.

Как переделать ручной лобзик

В первую очередь изготавливается стол. Для этого используется лист толстой фанеры или металла. В нем выпиливаются сквозные отверстия для режущего полотна, крепежей. Через них помещенный снизу ручной агрегат фиксируется к опорной конструкции. Далее лобзиковый стол закрепляется на любом устойчивом деревянном столе. Добавляются направляющие рейки.

При необходимости станок можно быстро разобрать.

Стандартное устройство комплектуется пружинами, обеспечивающими пилке требуемый уровень натяжения. Не обойтись без коромысла, один его край находится под натяжением пружин, второй обеспечивает крепление к режущему элементу лобзикового станка. Можно зажать полотно и между двумя направляющими валиками.

Перед началом работы на самодельном лобзике обязательно отключают маятниковый ход.

Станок из швейной машины

Лобзик из швейной машины содержит регулятор хода пилки, обеспеченный переключателем скоростей на оборудовании.

Для изготовления снимают механизм плетения нитей. В большинстве конструкций он помещается снизу. Отвинчивают болты, выбивают шплинт, снимают приводной вал, ведущий к узлу плетения нитей.

Затем открывается верхняя защитная панель, расширяется паз, по которому перемещалась игла, до параметров ширины пилки. Пилы для лобзика немного видоизменяют: подрезают согласно размерам самой длинной иглы, которая могла бы быть установлена на аппарате. Чтобы не делать переходник для фиксации режущего элемента на посадочное место, стачивают верхние резцы, делают острой нижнюю часть полотна. В иглодержатель устанавливают резак. После этого приступают к выпиливанию заготовок.

Многие знают с детства забаву выпиливания лобзиком. Технология несложная. Но несмотря на кажущуюся легкость и несложность работы, можно получить очень красивые кружева из дерева или пластика. Это очень медленный процесс, требующий упорства и терпения. Для облегчения труда были разработаны лобзиковые станки. Они функционально делятся на две группы: с ручным и электрическим приводом.

Устройство лобзика с мускульным приводом

Самодельный станок несложно изготовить. Можно найти много чертежей этого изделия из фанеры. Лобзиком, своими руками и подручным инструментом за короткое время собирается простое, но функциональное устройство.

Сфера применения лобзиков обширна. Они используются для выпиливания фигурных изделий из разнообразных материалов. А также станки необходимы при раскрое пиломатериалов. При этом наружный контур заготовки остается неповрежденным. Если использовать различные пилочки, то самодельный лобзик прекрасно обработает натуральное дерево, фанеру, ДСП, пластик, металл, в частности, алюминий.

Примеры чертежи лобзикового станка своими руками, который работает от мускульной силы, неоднократно приводились в различных журналах советского времени.

Пилочки для такого лобзикового станка выпускаются в виде плоского полотна.

Основные части станка:

• Станина (А).
• Стол рабочий, в котором предусмотрена прорезь для пилы (Б).
• Большой шкив привода, выполняющий роль маховика (Г).
• Малый шкив привода. Привод совмещен с кривошипно-шатунным механизмом (Д).
• Рычаги (В).
• Педаль, раскручивающая маховик через кривошипно-шатунный узел (Е).
• Узел натяжения пилы (Ж).

Мастер, постоянно нажимая ногой на педаль, раскручивает маховик. Через ремень движение маховика передается на второй шкив. Который, в свою очередь, заставляет двигаться кривошипно-шатунный механизм с полотном пилы.

Если маховик правильно сбалансирован, без перекосов и с равномерной правильно подобранной массой, то пилочка достигает хорошей плавности хода. Подобный станок для выпиливания из фанеры позволяет быстро изготовить множество несложных однотипных изделий. Время и усилия на выпиливание существенно сокращаются.

При такой конструкции станка размер изначальной заготовки имеет ограничение. Он зависит от длины рычагов (В). При усложнении узора необходимо вращать изделие вокруг пилы.

Поскольку ножной привод не обеспечивает полностью равномерность хода и ограничивает свободу и фантазию мастера, то чаще всего подобные станки заменяют на электрические.

Конструкция электролобзикового станка

Электрический лобзик ленточный — это бытовое универсальное приспособление для изготовления сувенирных изделий, мебели, различных интерьерных предметов. Вариантов изготовления подобных станков много. Но главными элементами, от которых зависит качество продукции и удобство в работе, являются электродвигатель и лезвие полотна.

Основные элементы конструкции:

• Полотно пилы.
• Кривошипно-шатунный механизм.
• Приводная часть.
• Узел натяжения ленты.
• Станина или рабочий стол.
• Различные вспомогательные элементы.

Устройство и принцип работы

Переделка из ручного лобзика

Первым делом изготавливают рабочий стол для механизма. Для этих целей подойдет металлический лист или толстая фанера. В рабочем листе высверливают и выпиливают отверстия для режущей ленты и крепежа.

Затем лобзиковый стол размещается на обычном столе. После закрепления можно собрать направляющие рейки. Чтобы снизить вибрацию, достаточно вырезать резиновую прокладку нужного размера и подложить между лобзиковым столом и основной поверхностью.

Приведенная конструкция удобна тем, что легко поддается разборке, и ее можно использовать снова как ручной лобзик.

Поскольку стандартный аппарат имеет пружины, натягивающие пилу, то необходимо коромысло. Один край коромысла крепится к режущему элементу станка, а второй находится под натяжением пружинок. Эти нехитрые действия без проблем превратят обычный электролобзик в станок.

При эксплуатации прибора важно не забыть отключить маятниковый ход перед началом порезки.

Сборка из швейной машинки

Из швейной машинки тоже можно быстро и легко собрать самодельный лобзиковый станок. Причем в этом аппарате есть интересная особенность — регулятор хода пилочки, поскольку на швейных машинках присутствует переключатель скоростей движения.

Сначала в нижней части машинки надо найти узел плетения нитей. Для этого отвинчивается несколько винтов. Находящийся внутри, шплинт выбивается и вынимается приводной вал, который связан с комплексом плетения нитей. После выполнения этой процедуры откручивается верхняя панель. Паз, по которому ездила игла, немного расширяется, чтобы поместилось полотно пилы. Сами пилочки немного укорачиваются до размера длины иголки. Чтобы зафиксировать саму пилу, можно сделать переходник. Но проще всего сточить верхнюю часть режущего полотна и заострить нижнюю. После чего можно вставлять пилочку на место иглы и приступать к работе.

Следует не забывать при работе с лобзиками любого типа о правилах техники безопасности. Не следует оставлять прибор включенным долго без присмотра.

Если у мастера длинные волосы, то лучше их подобрать или использовать специальную шапочку. Рукава на одежде лучше закатать. Помещение должно быть хорошо проветриваемое. В помещении, где проходят столярные работы, обязательно должна храниться аптечка со средствами оказания скорой помощи при порезах.

Самостоятельно переделываем старую швейную машинку в электролобзик.

В сети много роликов об использовании старых швейных машинок в новом качестве. Для этого в корпусе оставляем только кривошип, вертикальный стержень для крепления иглы, маховик с желобом для ременной передачи. Для вращения маховика используется электропривод для ручных щвейных машин. (Лирическое отступление не по теме: привод был приобретен мною лет 30 назад для изготовления электропрялки по чертежам из журнала «Юный техник». На прялке была спрядена шерсть от белой овцы и связан зимний свитер. Сама прялка благополучно заиграна кем то из знакомых, т.е. пропала). Ножная педаль для регулирования оборотов и электромотор на снимке ниже.

Обзор сетевых роликов рекомендует использование листовых пружин с точкой приложения силы по центру длинной пружины или блока из спиральных пружин с точной фиксацией нижнего края пилки. Длинная листовая пружина значительно увеличивает общие габариты устройства. Блок спиральных пружин сложен для изготовления в домашних условиях. Выбрана схема — короткая пружина закрепленная на одном конце.

Кусок от старого металлического метра прекрасно подошел для этого. Жесткость пружины можно регулировать набором количества (стопкой) пружин и перестановкой фиксатора вдоль пружины. Использование короткой пружины усложняет узел крепления пилки, т.к. свободный конец пружины описывает кривую линию, соответственно и нижний конец пилки тоже будет двигаться не строго вертикально.

Имеющееся круглое отверстие в пружине расточено надфилем под прямоугольное отверстие по размеру крепежного узла пилки. Получился качающийся по длинной оси пружины узел. Фиксация узла снизу отрезком стержня. Крепление пилки винтом. При смене пилки узел не выпадает т.к. сверху не позволяет винт зажима пилки а снизу ось вращения на небольшой угол.

Изготовление узла крепления верхнего конца пилки не представляет трудности и понятно из фото.

Следующая особенность использования швейных машинок для изготовления лобзика-малый ход рабочего штока — примерно 25 мм. Для справки: рабочая часть покупных пилок примерно 85 мм при общей длине пилок 120 мм. Устранить этот недостаток можно. Для этого корпус машинки устанавливается через прокладку (у меня толщина 45 мм-три пластины мебельного ДСП,) Под рабочим штоком располагается три прокладки по 15 мм. По мере износа рабочей части пилки снимается одна прокладка и так далее.

При использовании пилок (насечкой пильных зубцов на рояльной проволоке диаметром 1 мм на длине около 30 мм) снимать прокладки не требуется. Так как машинка довольно старая и изношенная т.е. грохочет и для устранения шума на стойках основания закреплены резиновые амортизаторы. Первые работы -материал фанера 3мм хорошего качества.

Вот общая схема работы лобзикового станка.

Был у меня самодельный станочек, я о нем мельком писал уже. Так как я мебельщик, сделал я его из остатков ЛМДФ. Дешево и сердито:). О внешнем виде я абсолютно не заботился, лишь бы работал. А поработал он хорошо! На нем я понял все нюансы выпиливания из массива твердых пород дерева, таких как орех, дуб, ясень. Все бы хорошо, но у привода, а им служил строительный лобзик Krees 350Вт. 15 лет проработал! У привода «накрылся» регулятор оборотов, включается сразу на максимум и тут же рвет пилку. Родного фирменного регулятора не нашел. Какие только регуляторы я не перепробовал, и диммеры для люстр и регуляторы от шв. машинок, пылесосов. Нужного результата, а именно широкого диапазона регулировки, я добиться не смог.

На фото виден принцип работы лобзика. строительный лобзик передает колебательные движения на коромысло, на котором в свою очередь закрепляется пилка.

В итоге я сдался. Мавр сделал свое дело, мавр должен уйти. Решил покупать новый лобзик-привод. Все китайские варианты лобзиков не подходят, регулировка на них — одно название. В фирменном магазине Makita нашел то что искал. Лобзик на 450 Вт. Широкий диапазон регулировки, и не орет как китайские лобзики! Тихо работает!

Вот и мой новый привод, Makita 4327.

Привод то новый я нашел, но ставить его вместо старого не получилось, высота не подходит. Решил, чем переделывать, лучше сделать новый с учетом устранения неудобств, выявленных в процесе работы на старом.

1. Увеличить просвет от пилки до рамы,(на старом он был 27см.) для этого надо удлиненое коромысло.

2. Увеличить ход пилки по вертикали, для хорошего выноса стружки. (на старом, ход пилки 18мм.)

3. Внешний вид! Шоб не стыдно было фотографировать. 🙂

И вот! станок готов!

Вот он мой новый станочек!

Просвет от пилки до рамы 45см! Ход пилки по вертикали 30мм! Мечта!

Пробное выпиливание. Результат отличный! Регулятор Макиты прекрасно справляется. Работает станочек по шуму как бытовая швейная машинка.

Самостоятельно переделываем старую швейную машинку в электролобзик.

В сети много роликов об использовании старых швейных машинок в новом качестве. Для этого в корпусе оставляем только кривошип, вертикальный стержень для крепления иглы, маховик с желобом для ременной передачи. Для вращения маховика используется электропривод для ручных щвейных машин. (Лирическое отступление не по теме: привод был приобретен мною лет 30 назад для изготовления электропрялки по чертежам из журнала «Юный техник». На прялке была спрядена шерсть от белой овцы и связан зимний свитер. Сама прялка благополучно заиграна кем то из знакомых, т. е. пропала). Ножная педаль для регулирования оборотов и электромотор на снимке ниже.

Обзор сетевых роликов рекомендует использование листовых пружин с точкой приложения силы по центру длинной пружины или блока из спиральных пружин с точной фиксацией нижнего края пилки. Длинная листовая пружина значительно увеличивает общие габариты устройства. Блок спиральных пружин сложен для изготовления в домашних условиях. Выбрана схема — короткая пружина закрепленная на одном конце.

Кусок от старого металлического метра прекрасно подошел для этого. Жесткость пружины можно регулировать набором количества (стопкой) пружин и перестановкой фиксатора вдоль пружины. Использование короткой пружины усложняет узел крепления пилки, т. к. свободный конец пружины описывает кривую линию, соответственно и нижний конец пилки тоже будет двигаться не строго вертикально.

Имеющееся круглое отверстие в пружине расточено надфилем под прямоугольное отверстие по размеру крепежного узла пилки. Получился качающийся по длинной оси пружины узел. Фиксация узла снизу отрезком стержня. Крепление пилки винтом. При смене пилки узел не выпадает т. к. сверху не позволяет винт зажима пилки а снизу ось вращения на небольшой угол.

Изготовление узла крепления верхнего конца пилки не представляет трудности и понятно из фото.

Следующая особенность использования швейных машинок для изготовления лобзика-малый ход рабочего штока — примерно 25 мм. Для справки: рабочая часть покупных пилок примерно 85 мм при общей длине пилок 120 мм. Устранить этот недостаток можно. Для этого корпус машинки устанавливается через прокладку (у меня толщина 45 мм-три пластины мебельного ДСП,) Под рабочим штоком располагается три прокладки по 15 мм. По мере износа рабочей части пилки снимается одна прокладка и так далее.

При использовании самодельных пилок (насечкой пильных зубцов на рояльной проволоке диаметром 1 мм на длине около 30 мм) снимать прокладки не требуется. Так как машинка довольно старая и изношенная т. е. грохочет и для устранения шума на стойках основания закреплены резиновые амортизаторы. Первые работы -материал фанера 3мм хорошего качества.

Работы по размеру небольшие. Машинка длина 22 см. Пазлы примерно 8 см.

Как сделать лобзиковый станок из электролобзика своими руками.

Электролобзик нашел широкое применение, как деятельности профессиональных столяров, так и в домашних мастерских. Популярность ручных электролобзиков объясняется простотой в использовании и обслуживании. Ручные модели по стоимости доступнее лобзиковых станков.

Можно ли собрать лобзиковый станок своими руками?

Закономерен вопрос, а можно ли самостоятельно сделать настольный станок из ручного электролобзика? Это существенно расширило бы возможности обработки заготовок, так как узкая вертикально расположенная пилка позволяет выполнять не только прямые, но и фигурные резы. Одна из распространенных задач, возникающих в бытовых условиях – нарезка реек и брусков заданного размера. Для их изготовления выпускаются специальные станки, которые, однако, дороги. Электролобзик обладает достаточной мощностью для подготовки пиломатериалов для ремонтных и строительных работ. Возможно, целесообразно купить лобзиковый станок или изготовить его самостоятельно.

1. Для изготовления самодельного лобзикового станка в первую очередь потребуется незначительно доработать электролобзик, который будет служить приводом станка. Доработка заключается в подготовке резьбовых отверстий в опорной подошве, предназначенных для крепления к основанию.
2. Следующий этап – изготовление опорного столика из листового металла. В опорном столике необходимо сделать сквозной канал для полотна пилки и отверстия для крепежных винтов. Затем прикрепить лобзик к опорному столику винтами. Рекомендуется использовать винты с потайной головкой.
3. Полученный таким образом модуль укрепляется на столешнице деревянного стола так, чтобы привод был расположен под столешницей, а над поверхностью выступала только пилка. Для ограничения ширины нарезаемых заготовок можно установить на поверхности стола направляющую рейку. При необходимости использования ручного лобзика обычным способом, его достаточно отсоединить, выкрутив винты.

Лобзиковый станок будет уместен даже при наличии дисковой пилы, так как кроме прямолинейных резов с его помощью можно выполнять фигурные резы.

Решение о самостоятельном изготовлении станка или приобретении заводской модели остается за мастером.

Лобзик станок из электролобзика. Настольный лобзиковый станок своими руками. Общая схема сборки

Настольный электролобзик является незаменимой вещью для любого хозяина, привыкшего самостоятельно справляться с домашними работами. Особенно электрические лобзики хороши для жителей частного сектора, любителей ручного труда и дачного отдыха. От своего прообраза, обыкновенного ручного лобзика, настольная электрическая модель ушла достаточно далеко. Настольный электролобзик позволяет облегчить и ускорить процедуру выпиливания, не говоря о повышении качества.

Понятие настольного электролобзика

Лобзик представляет из себя пилу, которая характеризуется возвратно-поступательными движениями пильного полотна, выступающего рабочим органом. Он имеет лыжу, предназначенную для направления пильного полотна при перемещении по поверхности, что обрабатывается, и совершающую движения с частотой в минуту до 3000 колебаний.

Данный инструмент был изобретен в 1946 году. Его создатель — Альберт Кауфман, который заменил иглу в швейной машинке на лезвие. В продаже инструмент появился уже в 1947 году. Ручной электролобзик имеет корпус с плоской платформой и ручку. Главное отличие электрического лобзика от ручного заключается в его большей функциональности и качестве разрезания.

Внутри расположен электрический двигатель и специальный механизм, который приводит в движение лезвие. В стационарных лобзиках ручка отсутствует, а платформа располагается сверху. В передней части механизма находится направляющая, в нижней — выдвижное полотно, которое перемещается и проделывает разрезы.

Инструмент работает следующим образом: пилка для настольного электролобзика надежно закрепляется зажимами в ползуне. Возвратно-поступательные движения имеют частоту до 3000 ходов и могут регулироваться. Опорная платформа позволяет лобзику делать упор на распиливаемую деталь, поэтому работа ведется очень точно.

Предназначение настольного электролобзика

Лобзик является неотъемлемой принадлежностью каждой мастерской и каждого любителя. Его тоненькая пилка может с успехом разделить фанеру, медь, железо, толстые доски, латунь, сталь. Инструменты бывает с моторным, ножным или ручным приводом и отличаются большей производительностью. Электрический лобзик просто незаменим для столяров, работников с деревом, оформителей мебели, гипсокартонщиков, изготавливающих сложные детали.

Электрический лобзик может выполнять прямые и криволинейные разрезы на заготовках со сложной формой и различных листовых материалах без нарушения внешнего контура. Наиболее часто настольные лобзики используют для разрезания дерева и деревянных плит, фигур со сложным очерком из ламината и гипсокартона, пластмассовых заготовок, также для резки листового металла.

Настольный электрический лобзик выполняет чистые разрезы сложной формы и работает с мелкими
деталями. За счет стойкого и зафиксированного положения во время работы достигается высокая точность реза. Пилка имеет стабильный ход благодаря системе натяжения и направляющих, которых лишены ручные лобзики. Большой размер столика делает его устойчивым, поэтому соблюдается точно заданное направление пиления.

Виды электролобзиков

На сегодняшний день на рынке электроинструмента представлено большое разнообразие электролобзиков, которые различаются по характеру применения, техническим характеристикам, типу электропитания и конструктивным особенностям. В строительных магазинах можно купить настольный электролобзик на любой вкус и кошелек.

По конструктивным особенностям сложно провести классификацию, потому что каждая фирма-производитель стремится свою продукцию снабдить особенностями, которые призваны облегчить и улучшить работу инструмента. В этом отношении значимым параметром выступает форма ручки.

Устоялись две разновидности ручки — грибовидная и D-образная. Лобзик со скобовидной ручкой требует работы одной рукой. Это увеличивает возможности использования лобзика, однако несколько отрицательно влияет на качество реза материала.

Грибовидные ручки предполагают выполнение более аккуратных резов при удерживании лобзика двумя руками, предварительно зафиксировав разрезаемую заготовку. Выбор лобзика с определенной формой ручки зависит от финансовых возможностей и личных предпочтений покупателя. Выбирать стоит тот лобзик, с которым работать будет удобней.

Бытовые электролобзики не предназначены для интенсивного использования, но невысокая цена настольного электролобзика и мощность, которой хватает для бытовых нужд, делают их незаменимыми в домашнем хозяйстве.

Профессиональные электролобзики характеризуются высокой износостойкостью и возможностью ежедневного многочасового (до 8 часов) использования. Существенная мощность подобных лобзиков позволяет совершать обработку материалов большой толщины. Расширенная комплектация и улучшенные характеристики отражаются на цене.

Среди профессиональных лобзиков выделяются также промышленные, что характеризуются большей приспособленностью к сложным операциям и особенностями привода — к примеру, увеличенным напряжением электропитания. Промышленные модели представляют собой станки, которые предназначены для деревообрабатывающей промышленности.

По типу электропитания бывают сетевые и аккумуляторные электролобзики. Сетевые модели питаются от сети электроснабжения со стандартным напряжением. Если для вас важна производительность, то стоит выбрать сетевой электроинструмент.

Аккумуляторные электролобзики обеспечивают независимость от наличия розеток и большую мобильность во время работы. При покупке аккумуляторной модели стоит обратить внимание на разновидность аккумулятора. Повышенные эксплуатационные характеристики присущи литий-ионным батареям. Емкость батареи отвечает за продолжительность работы без подзарядки.

Достоинства настольных электролобзиков

Настольный электрический лобзик является стационарной конструкцией, поэтому данный режущий тип инструмента имеет много достоинств. Современные модели могут работать с деревянными материалами толщиной в 40-50 миллиметров. В качестве рабочего органа выступает узкая пила, которая совершает вертикальные поступательно-возвратные движения. За счет особенностей насечки зубьев и механики движений пилки материал вырезается путем хода вверх.

Настольный элеткролобзик позволяет выпиливать сложные декоративные детали, производить продольные, прямые, наклонные и поперечные пропилы. Широкая столешница позволяет обрабатывать крупные детали и делать разрезы внутри широких заготовок. Надежное крепление защищает корпус от лишних колебаний и позволяет хорошо располагать материал, поэтому мотор может работать без перегрузок.

Достоинствами настольных электролобзиков можно назвать хорошую точность и четкость разрезаний, высокую безопасность и удобство работы, широкие возможности настройки от материала и требуемой детали нарезаемых заготовок.

Если вам необходимо вырезать детали маленького размера, ручной электролобзик будет не очень удобен. Он является довольно тяжелым, поэтому его придется держать одной рукой и направлять заготовку другой. А настольный лобзик лишен этого недостатка. Пожалуй, неудобствами являются слишком большие размеры и сложность работы с большими деталями.

Настольный электролобзик является своего рода мини-станком для разрезания заготовок. Если вы приобретете электролобзик в магазине, скорее всего там будет предусмотрена возможность выбора мощности и регулировки частоты ходов пилки. Однако вы можете изготовить простейший самодельный настольный электролобзик, причем очень быстро. Потребуется ручной электролобзик, несколько винтов, кусок фанеры небольших размеров и всего час работы.

Изготовление настольного электролобзика

Аккуратно сделанный электролобзик мало чем будет уступать изготовленному в заводских условиях, а в некотором отношении даже превосходит его. Собрать такой электолобзик не составляет труда при наличии необходимых материалов. Далее опишем простую схему таких манипуляций.

В конструкцию электролобзика входят следующие составные части: рукоять, кнопка-выключатель, изолирующая шайба, шнур электропитания, рамка, нагревательная нить, винтовой зажим и серьга. Для начала необходимо изготовить раму. Вам понадобится дюралюминиевая труба с наружным диаметром до двенадцати миллиметров.

Также вы можете использовать для основы текстолит толщиной не менее десяти миллиметров или толстую фанеру. Но учтите, чем легче будет рамка, тем удобнее электролобзик будет в использовании. Обязательно предусмотрите канал, чтобы в дальнейшем можно было проложить шнур электропитания. Самой лучшей формой рамки является та, одна из сторон которой отклонена на 45 градусов.

Далее вам необходимо изготовить серьгу. Она выполняется из медного листа толщиной в один миллиметр. После этого она крепится винтами к рамке, там, где она соединяется с рукоятью. Таким образом винт, барашковая гайка и серьга будут образовывать зажим, в котором можно зафиксировать нагревательную нить. Толщина дюралюминиевого листа должна быть до 0,8 миллиметров. Из него необходимо изготовить прижимные щеки, между которыми располагается кнопка-выключатель.

После этого вам необходимо прорезать в фанере щель, сквозь которую сможет пройти пилка. Ее можно проделать при помощи дрели. Для этого необходимо просверлить отверстия вдоль линии разметки, а переходы сгладить. Вместо фанеры вы можете задействовать пластик, металл, плексиглас и прочие. Далее вы размещаете и просверливаете крепежные отверстия на фанере и опорной плите лобзика.

Затем необходимо закрепить лобзик винтами на фанерном основании, чтобы пилка могла пройти сквозь щель. Вы прикрепляете конструкцию к столу с помощью струбцины, чтобы пилка была направлена вверх. Вы также можете закрепить платформу любым доступным способом.
Пилка для электролобзика остается обычной, но возможности для хорошего выпиливания расширяются за счет освобождения рук.

Вы можете использовать нихромовую спираль от любого бытового нагревательного прибора (утюга например) в качестве нагревательной нити. Ее необходимо с натяжением закрепить между концами отводов рамки. Чтобы нить нагрелась, нужно подать натяжение около 14 В. Чтобы контролировать режим работы, можно воспользоваться реостатом.

Ток определяется толщиной и длиной нихромовой нити. При помощи реостата получится установить оптимальную силу тока (не более 3-5 А), которая будет влиять на температуру, до которой нагревается нить. Перед началом работы необходимо определить силу тока. Но учтите, при слишком высокой силе вырезаемый материал может схватиться пламенем, а при недостаточной — не возьмется. Изготовленный своими руками настольный электролобзик позволит вырезать фигуры со сложными контурами из различного вида материалов.

Правила использования настольного электролобзика

При работе с настольным лобзиком необходимо придерживаться некоторых правил:

1. Во время резки не давите сильно на инструмент, иначе в лучшем случае сломается игла, в худшем — вы испортите работу.
2. Время от времени заменяйте пилы. Старая пила может испортить и разрушить поверхность материала.
3. Если вы будете работать с органическим стеклом и цветными сплавами, плоскость изделия необходимо смочить водой. Такая операция позволит ускорить процесс и продлить срок службы пилы.
4. Если режете поверхность с толщиной менее одного миллиметра, подкладывайте под обрабатываемый материал лист дерева или фанеры.
5. Прежде чем проводить распил, необходимо закрепить материал. Длинные распилы лучше не делать от руки, линия может оказаться кривой.
6. Для разрезания разных материалов необходимы соответствующие полотна, со специальным шагом и длиной.
7. Осуществляйте повороты инструмента, поворачивая только заднюю часть инструмента.
8. При разрезании ламината, на линию среза наклеивается скотч, который уберегает материал от сколов.
9. Если возникает необходимость криволинейных срезов, устанавливайте маятник лобзика на минимум.

Если вы ещё не до конца поняли, как сделать настольный элеткролобзик, посмотрите видео об этой процедуре. Данный инструмент позволяет выпиливать сложные детали из древесины и другого материала, производить продольные, наклонные, прямые и поперечные пропилы. С помощью электролобзика можно обработать крупные детали, широкие заготовки и мелкие изделия, что не является лишним в домашних условиях.

Без электролобзика невозможны многие деревообрабатывающие операции. Компактный и легкий, он позволяет изготавливать изделия даже самой сложной геометрии. Иногда, к примеру, при больших объемах работ, этим инструментом удобнее работать не как ручным лобзиком, а в формате станка. Такое оборудование представлено в каталогах многих производителей бытового электроинструмента, но в случае необходимости его можно изготовить самостоятельно.

Выбор оборудования – основные пункты

Для начала стоит ответить на вопрос: с каким материалом чаще всего будет работать мастер? Мощности электродвигателя в 50-90 Вт достаточно для большинства пород древесины, но если предполагается обработка твердого дерева и значительные объемы, обратите внимание на варианты в 120 Вт. Желательна ступенчатая регулировка оборотов двигателя (скорости движения пилки), выбирайте модели с плавным изменением этого параметра.

Возможность регулировать скорость нужна, чтобы адаптировать станок к работе с различными породами дерева – исключается нагрев материала, который испортит пропил . Кроме того, постепенно наращивая обороты, мастер концентрируется на сложной процедуре, а также двигатель функционирует в щадящем режиме, что увеличивает его ресурс.

Некоторые модели предусматривают возможность реза не только в горизонтальной поверхности, но и под углом, а выбрать максимально точное положение заготовки позволит специальная шкала. Полупрофессональные и бытовые станки позволяют изменять наклон рабочего стола до 45°в одну сторону, профессиональные – до 45°в обе стороны.

Обращают внимание и на рабочую поверхность. Она должна быть достаточно массивной, чтобы не прогибаться под тяжелыми заготовками, весьма гладкой (так деталь без проблем скользит по основанию) и полированной, чтобы не пачкать обрабатываемое изделие.

При выборе оборудования важно помнить о номинальном количестве оборотов. Многие мастера ошибочно считают, что оно должно соответствовать как минимум 1650 возвратно-поступательным движениям пилки за 60 секунд – только при таком показателе рез будет идеально ровным, без сколов и зазубрин. Однако современные настольные станки от известных производителей гарантируют идеальную линию разреза даже при скорости 700-1400 ходок в минуту.

Не забудьте о максимальном ходе пильного полотна – от этого значения зависит толщина обрабатываемых деталей. Важны и дополнительные опции:

• наличие гравера – доп. вала для особо точных распилов и изготовления тонких поделок;
• удаление древесной пыли и стружки от рабочей поверхности;
• подсветка режущей зоны.

Как сориентироваться в моделях от разных производителей?

На современном рынке представлено много моделей лобзиковых станков, но основных «игроков» несколько, и каждый из них имеет свои особенности, достоинства и недостатки.

Модели Корвет от компании Энкор являются станками бытового класса и для использования в промышленных условиях не подходят, но это достаточно функциональное оборудование, оснащенное поворотной рабочей столешницей для выполнения наклонного реза под нужным углом, фиксируемым упором с градусной шкалой.

Хотя станки данной модели и не предназначены для обработки массивных заготовок, производитель предлагает привод мощностью 150 Вт. Двигатель – коллекторного типа, достаточно шумный и склонный к перегреву, неспособный работать без перерыва и требующий регулярной замены щеток.

Амплитуда хода пилки составляет 40 мм, частота колебаний – 700 за 60 секунд (в некоторых модификациях – добавлена вторая скорость – 1400 в минуту для выбора оптимального режима при обработке древесины разной твердости). Пилки, поставляемые в комплекте с оборудованием, не отличаются безупречным качеством, потому есть смысл сразу же сменить их на аналоги от стороннего производителя.

К бытовым станкам относятся и модели Зубр, достаточно компактные даже для использования в условиях городской квартиры. Основная особенность этого оборудования, которую можно назвать его недостатком – заметная вибрация, которая мешает выполнению высокоточного реза.

Станки Зубр способны обрабатывать в горизонтальной плоскости и под углом фанеру, цельнодеревянный массив, пластик, тонкий алюминий. Они также выполняют сверление, шлифование полировку, для этого в комплекте поставки предусмотрены дополнительный рабочий стол и гибкий вал с патроном.

Перегрев режущего инструмента предотвращает встроенная система охлаждения, имеется электромагнитный выключатель для предотвращения случайного включения. Пилки в станках Зубр применяются специальные, усиленные, имеющие штифты на своих концах.

Рабочая поверхность отгорожена от оператора прозрачным кожухом для защиты от пыли и стружки, а место реза для улучшения обзора очищается от продуктов пиления обдувом. Предусмотрен эффективный отвод отходов. Используемый мотор – коллекторного типа, достаточно стойкий к перегрузкам. Щетки его рассчитаны на длительную эксплуатацию, но их быстрая замена в оборудовании все же предусмотрена.

Для творческих столярных мастерских предназначены лобзиковые станки RSW. Среди их особенностей – минимальный люфт и максимально точная траектория движения режущего инструмента. В оборудовании предусмотрено все для эффективной работы оператора: ограждение и подсветка рабочей зоны, возможность удалять продукты пиления с помощью обычного пылесоса.

В станках RSW пилка имеет необычное расположение – зубьями вниз, пилки применяются штифтовые, замена их выполняется без ключа. Также среди особенностей оборудования – наличие самого мощного в категории аналогичных профессиональных станков двигателя.

Для ремесленных мастерских, художественных ателье и серьезных хобби предназначены лобзиковые станки JSS от бренда JET. Они обеспечивают стабильный угол реза, скорость движения режущего инструмента изменяется бесступенчато встроенной электронной системой.

Производитель предлагает свои фирменные пилки со штифтовым креплением, но и с «обычными» оборудование JSS JET тоже способно работать. Эти станки подходят для выпиливания сложных форм, но обрабатываемые заготовки не должны быть излишне крупными. Материалом их выступают древесина, ДСП, фанера, ДВП, твердые и мягкие пластики.

Рычаг натяжения полотна находится в верхней части станка, что увеличивает удобство работы с ним, причем режущее полотно устанавливается в двух вариантах – поперек и вдоль продольной оси оборудования. Пыль и опилки легко удаляются регулируемым патрубком, подключаемым к системе пылеотсоса. Рабочий стол может быть установлен под наклоном, для контроля точности его расположения имеется транспортирная шкала и стопор.

Как соорудить лобзиковый станок своими силами?

Подобное оборудование можно изготовить и в домашних условиях своими руками, народные умельцы даже создают такие станки из старых швейных машинок. При наличии определенных навыков чертеж и схему конструкции разрабатывают самостоятельно.

В качестве стола можно использовать столешницу, верстак, а если их нет — самодельную конструкцию из ламинированной фанеры толщиной минимум 10 мм. Из нее следует соорудить своеобразный столик с размерами рабочей поверхности порядка 500х500 мм и высотой ножек около 400-500 мм. Они могут быть двумя-тремя сплошными или четырьмя отдельными. В первом случае конструкция напоминает короб, во втором — традиционный стол в уменьшенном масштабе).

Необходимые детали выпиливаются ножовкой по дереву или дисковой пилой, в единую систему отдельные элементы крепятся саморезами. В крышке стола следует дрелью высверлить отверстия для крепежа инструмента и под пилку. В подошве электролобзика тоже придется сделать крепежные дырочки. После этого можно прикрепить его болтами к столешнице так, чтобы режущая часть была выведена вертикально вверх.

Достоинство такого самодельного лобзикового станка – четкая фиксация инструмента и гарантия, что рука мастера поведет рез по нужной траектории.

Подобный вариант станка не всегда формирует правильный криволинейный рез – пилка способна отклониться, особенно, если обрабатывается массивная заготовка. Проблема решается жесткой фиксацией режущего инструмента парой роликов, которые нужно разместить на дополнительной детали.

Ее изготавливают из брусков сечением порядка 50х50 мм. которые соединяют в Г-образный элемент с помощью мебельного уголка и саморезов, прикрепляют к рабочему столу, а на свободном конце размещают с жесткой фиксацией загнутую металлическую пластину с роликами, изготовленными из болтов и деталей подшипников.

Что делать, если нужны фигурные и очень точные резы?

Для выполнения максимально точных, очень тонких фигурных резов самодельный лобзиковый станок нужно оснастить системой натяжения режущего полотна. Среди особенностей такого устройства:

• вилка должна использоваться очень тонкая — для ручных лобзиков;
• шток электрического инструмента должен присоединяться к струбцине, натягивающей пильное полотно, с помощью специального переходника;
• как натяжной блок, применяют струбцину обычного ручного лобзика.

В конструктивном плане станок мало отличается от описанного выше. Необходимо соорудить рабочий столик с отверстием под режущий инструмент и прикрепить к столешнице струбцину, а снизу разместить электропривод.

Если резы нужны особо точные и тонкие, что подразумевает крайне деликатные и медленные работы, необходимо снижение усилия на пилки с одновременным обеспечением сильного натяжения и точного ее движения. С этой целью самодельный станок должен быть оснащен распорными устройствами на длинных плечах вместо традиционной струбцины ручного лобзика.

Распорная конструкция и плечи, удерживающие пилку, изготавливаются из дерева или из стали. В остальном конструкция станка напоминает модель с ручной струбциной.

С помощью настольного лобзикового станка в домашних условиях можно сделать мебель, красивые узорные полки и много чего еще. Механизм позволяет вырезать ровные и извилистые детали из дерева, пластика и плотных вспененных материалов. Чтобы самодельное устройство полностью удовлетворяло требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и технические характеристики

Устройство любой модели электролобзикового станка обязательно содержит:

• пилу;
• кривошипно-шатунный узел;
• привод;
• устройство натяжения пилы;
• рабочий стол;
• вспомогательные механизмы.

Обрабатываемый материал укладывается на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим наклон поверхности. Чтобы легче было своими руками сделать разметку материала, на поверхность наносится градуировка.

Чем больше размер стола, тем длиннее рез можно выполнять. В среднем этот показатель составляет 30 — 40 см.

Мощность привода для самодельного настольного станка составляет около 150 Вт.

Кривошипно-шатунный узел преобразует вращательное движение привода в возвратно-поступательное и передает на пилу. В среднем частота колебаний пилки в минуту — 800 — 1000. Амплитуда движения по вертикали не более 5 см. Некоторые модели позволяют подбирать скорость движения в зависимости от свойств материала.

Пилка ручного лобзика может работать с древесиной, пластиком толщиной не более 10 см, имея длину до 35 см. Для разных типов материалов и работ пилки меняются, ширина их 2 — 10 мм.

Устройство ручного натяжения крепит пилку для равномерного пиления, оно представляет собой винтовые или рессорные пружины.

Виды станков

Конструктивно можно разделить все лобзиковые устройства:

• с нижним суппортом;
• с двойным суппортом;
• на подвеске;
• с градусной шкалой и упорами;
• универсальные.

Самые распространенные это модели с нижним суппортом. Их станина разделена на две половины: нижнюю и верхнюю. В верхней размещен модуль резки и очистки. В нижней — модуль контроля, электромотор, механизм передачи и тумблер включения. Позволяет обрабатывать листы материала любого размера.

Модели с двойным суппортом отличаются тем, что на верхней половине станины есть дополнительная рейка. Такие устройства хороши для создания негабаритных деталей. Они проще в монтаже, чем предыдущий вариант. Обе модели позволяют обрабатывать материал не толще 8 см. К станку прилагается рабочий стол с регулировкой угла и высоты.

Станки на подвеске не оснащены монолитной станиной, они очень подвижны. Во время обработки двигается режущий модуль, а не материал. Рабочий модуль обычно своими руками прикрепляется к потолку, поэтому размер материала неограничен. Режущий инструмент двигается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами хороши для точных работ по чертежам. Конструкция позволяет не допускать погрешности. Универсальные электролобзиковые аппараты могут выполнять несколько операций, сопутствующих резке: сверление, полировку, шлифовку.

Изготовление станка своими руками

Чертеж самодельного настольного лобзика: 1 — вставка качалки (2 шт.), 2 — серьга (2 шт), 3 — столик, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси серег, 10 — верхнее коромысло, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт), 14 — натяжной винт, 15 — стойка качалки, 16 — нижнее коромысло, 17 — короб, 18 — двухручьевой шкив, 19 — промежуточный вал, 20 — втулка стойки, 21 — пластина столика, 22 — подшипник с крышкой (2 шт.), 23 — шкив электромотора.

В чертеже настольного станка, сделанного своими руками, количество узлов необходимо свести к минимуму, это: качалка с закрепленной пилой, станина и электродвигатель. Можно взять двигатель от старой электрической машинки.

Обладателям ручного электролобзика повезло больше. Из листа фанеры можно сделать подставку и прикрепить лобзик на нее. Для крепления лобзика своими руками придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина своими руками изготавливается из фанеры 12 мм, толстого пластика или текстолита. Она представляет собой основание, короб для размещения двигателя и механизмов, и рабочий столик. С другой стороны располагаем качалку с эксцентриком. Они соединяются между собой металлической пластинкой с подшипниками-втулками. Крепится вся конструкция на винты. Для монтажа промежуточного вала подготовьте пару подшипников. Двухручьевой металлический шкив на вал насаживается как можно плотнее, винтовое соединение закрепляется. Таким же образом можно сделать эксцентрик.

Чтобы изменять амплитуду движения качалки, на эксцентриковом фланце проделываются четыре круглых сквозных отверстия с резьбами, удаленные от оси на различное расстояние. Меняя место установки винта, регулируют размах движения качалки. Она представляет собой пару коромысел из дерева, прикрепленных на шарнирах к стойке. Задние концы коромысел содержат сквозные пропилы, в них вставляются винты натяжения. На концы спереди закрепляется пилка, подвижная за счет металлических шарниров. До крепления пилку вставляют в паз рабочей поверхности стола.

Механизм крепления пилки очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание. Вставные пластины коромысел несут постоянные нагрузки при движении, потому они жестко закрепляются и стянуты винтами с шайбами Гровера. Серьги крепления не должны сильно сжиматься винтами, позволяя двигаться шарнирной оси пластины.

Очень шустрый и достаточно компактный инструмент, может быть невероятно полезен для проведения распила прямой и фигурной формы. Внешний вид и функционал продаваемых электролобзиков, впечатляет, заставляя поверить в невероятную сложность конструкции данных устройств. На самом деле, для воссоздания подобного механизма, достаточно понимать принцип его действия, иметь инструкцию и желание сделать что-то своими руками. Совсем не обязательно быть экспертом в технике с многолетним опытом (хотя данное качество лишним не будет). Далее мы проведем подробный разбор среднестатистической модели электролобзика с чертежами, и предоставим два детальных руководства по самостоятельному изготовлению подобного инструмента.

Как работает электрический лобзик

Пусть устройство лобзика и не отличается особой сложностью, его механизм имеет определенные особенности, требующие ознакомления. Чтобы понять, как сделать лобзик, необходимо в первую очередь разобраться, что заставляет пильное полотно совершать возвратно-поступательные движения. Для наиболее четкого представления принципа работы устройства, мы приведем основные компоненты, составляющие механизм инструмента и опишем их взаимодействие между собой.

В основе любого лобзика с электроприводом лежат следующие компоненты: электродвигатель, редуктор и шток с зажимом пилки. К второстепенным, но не менее важных элементам, можно отнести пусковую кнопку, опорный ролик, охлаждающий вентилятор и подошву. В качестве дополнительного функционала, многие модели имеют маятниковый ход, пылесборник, подсветку и лазерную направляющую. Принцип работы последних затрагивать не будем, и перейдем к описанию взаимодействия основных элементов механизма.

Высокочастотные движения пильного полотна лобзика, берут свое начало у электродвигателя, запускаемого нажатием кнопки или напрямую от сети. Вращение передается по валу на специальный механизм “редуктор” с эксцентриком, который взаимодействует со штоком, образовывая возвратно-поступательные движения. В крепление, установленном на конце штока, фиксируется пилка, совершающая распил. Для максимального снижения нагрузки на шток с редуктором, заднее ребро пильного полотна, упирается в опорный ролик. Таким образом происходит задействование всех компонентов устройства, для выполнения главной задачи по пилению всевозможных материалов.

Чертежи электроболиков

Детальное изучение любого устройства проходит гораздо проще, когда в наличии есть подробная схема с описанием каждого элемента. Благодаря точным наименованиям деталей с размерами, общее представление принципа работы механизма становиться более наглядным. Ниже мы разместили несколько подробных иллюстраций, так как собрать эл лобзик своими руками с подробными чертежами гораздо проще, нежели полагаться только на свое представление особенностей конструкции.

Надеемся, что представленные схемы, полностью прояснят Ваше понимание устройства подобного механизма и дадут полезную пищу для размышления в сборке собственного лобзика.

Изготовление электролобзика своими руками

Для умельца, понимающего принцип действия какого-либо механизма, не составит большого труда воспроизвести его, особенно если на руках есть подробная инструкция. Велосипед уже изобретен, и чтобы сделать его самостоятельно, достаточно иметь в наличии набор необходимых деталей и инструментов. Представленное ниже руководство, в подробностях продемонстрирует, как изготовить лобзик с полным перечислением элементов и инструментов, требуемых для работы. Создаваемое изделие представляет собой не стационарный аппарат, а мобильную пилку с электроприводом. Мощности в устройстве не так уж и много, но достаточно для распила древесины, до 5 мм толщиной.

Требуемые материалы:

• Деревянный брусок — 150x75x25 и 75x25x25 (ширина, высота, толщина в мм)
• Металлические пластины – длинная и прямоугольная (как на фото)
• Пилка для электролобзика с U-образным хвостовиком
• Электродвигатель RS-540 12V (можно любой похожий)
• Кнопка замыкания электрической цепи
• Форсунка газовой плиты
• Велосипедная спица
• Пластиковый круг с диаметром 260 мм
• Фанера — 120x50x5
• Набор саморезов, болтов и гаек

По инструментам:

• Ножовка по металлу
• Треугольный напильник
• Плоскогубцы (2 шт)
• Шуруповерт или дрель с набором сверл
• Ножницы по металлу
• Карандаш

При сборе материалов, важно понимать, что вышеперечисленные компоненты не претендуют на абсолютную точность и могут быть заменены на похожие. Изготавливая самодельный электролобзик для выпиливания следует ориентироваться на представленное руководство, но не стоит забывать о смекалке и импровизации. Если указанный элемент найти не получается, его всегда можно чем-либо заменить.

Сборка электролобзика начнется с выпиливания ручки из большего бруска. Для этого достаточно выполнить распил, придав прямоугольной доске Г-образную форму, как на фото. Размеры выпиливаемой части, задаются “на глаз”, исходя из предпочтений и размеров кисти оператора.

Один из наиболее важных узлов устройства, служащий подвижным штоком и фиксатором пильного полотна, требует повышенной надежности. Данный элемент изготавливается из длинной металлической полоски, толщиной в 1 мм. На конце обводиться контур хвостовика пилки, после чего делается надпил треугольным напильником для создания прижимной пластинки. Часть металлической полоски загибается пассатижами по контуру хвостовика, после чего в импровизированное крепление устанавливается пилка и просверливается сквозное отверстие для дополнительной фиксации с помощью болта.

Пильное полотно, закрепленное на штоке, необходимо присоединить к устройству при помощи направляющей. Данная деталь изготавливается из металлических пластин прямоугольной формы. С помощью пассатижей, сгибаем центр пластины в плоский паз под шток с боковыми крепежными ушками. Чтобы предотвратить стирание древесины и облегчить движение пилки, к фронтальной стороне заготовленной рукоятки прикладываем подобный же отрезок металла и закручиваем вместе с пазом. В результате, должна получиться следующая конструкция.

На конце штока, аккуратно загибаем металл, до получения своеобразной петли, в которую будет вставляться конец рычага кривошипно-шатунного механизма.

Прикручиваем к верхней части отпиленный ранее деревянный прямоугольник. Он будет служить подставкой для мотора, создавая дополнительное пространство для установки элементов кривошипа.

Преобразование вращений двигателя в возвратно-поступательные движения будет происходить при помощи элементарного механизма, изготовленного из круглой пластины, газовой форсунки и весосипедной спицы. В центре круга, просверливаем отверстие, с диаметром, равным резьбовой части форсунки (чтобы она входила максимально плотно). Далее, устанавливаем форсунку на место и фиксируем с помощью эпоксидной смолы. Высохшую конструкцию одеваем на вал электромотора. Если отверстие форсунки слишком узкое, можно расширить его сверлом необходимого диаметра. Между центром и краем круга, просверливаем ещё одно небольшое отверстие с диаметром велосипедной спицы.

К сожалению, далеко не везде можно найти модернизированное сопло газовой плиты с боковым винтом, используемое в инструкции. Если в наличии имеется только обыкновенное, его можно зафиксировать на валу при помощи олова и паяльника, как на фото ниже.

Объединив двигатель с круглой пластиной, пора превратить её в настоящий кривошип. Для этого берем велосипедную спицу и откусываем пассатижами загнутую шляпку и резьбовую часть, чтобы получилась ровный металлический стержень. Далее отступаем от одного конца 10 мм, и загибаем под углом 90°. Вставляем загнутую часть в заранее подготовленное ушко в штоке и поднимаем его вверх, чтобы винт крепления пилки упирался в металлическую пластину.

Точность следующего шага наиболее важна, так как от него зависит амплитуда движения пильного плотна. Необходимо определить точное место для произведения второго сгиба стержня, чтобы соединенные им кривошип и шток работали наиболее эффективно. Для этого, приставляем двигатель на место будущего крепления и располагаем крайнее отверстие круга вверх. Далее, подводим к отверстию стержень, противоположный край которого вставлен в ушко поднятого до упора штока и отмечаем место сгиба. Делаем сгибание под углом в 90°, вставляем в отверстие круга и проверяем работоспособность механизма. Если кривошип работает как надо, фиксируем мотор на месте при помощи металлической пластины.

Следующим элементом конструкции, будет установлена подошва, по совместительству выполняющая роль опоры пильного полотна. Изготовить подобную деталь можно из обычной фанеры, толщиной в 5 мм. По центру одного из торцов, делаем небольшой пропил (20-30 мм) и пропускаем в него пилку нашего лобзика. Фиксируем саморезом с потайной-головкой.

Финальным этапом будет установка пусковой кнопки и подсоединение проводов. Кнопку можно вывести в любое удобное для Вас место. Автор посчитал нужным посадить её на термоклей в углу рукоятки. Создаем элементарную электрическую цепь (мотор-кнопка-сеть и мотор-сеть) и подключаем к блоку питания на 12 вольт.

Для более плавного хода, рекомендуется смазать шток маслом.

Более наглядную демонстрацию данной инструкции, но к сожалению, без комментариев, можно посмотреть в нижеприведенном видео.

Самодельный электролобзик для полистирола

Сборка достаточно удобного и надежного устройства для распила тонких деревянных заготовок и полистирола. Данный способ практически аналогичен предыдущему, но имеет более функциональную конструкцию. Составлять подробное описание, как сделать данный электрический лобзик своими руками, нет необходимости, так как конструкция устройства схожа с предыдущей сборкой. Мы же приведем полный список необходимых материалов и инструментов для изготовления.

• Фанера 200x200x5 мм
• Деревянный брусок — 120x50x50
• Шпатель или лист металла, толщиной 1 мм
• Металлическая клемма для соединения проводов
• Металлический стержень (спица)
• Полотно для ножовки
• Электромотор (DC) на 12 вольт
• Отрезок тонкого, гибкого пластика
• Крепежный металлический уголок
• Отрезок ПВХ-трубы в качестве ручки
• Кнопка замыкания контактов
• Блок питания на 12 вольт со штекером DC
• Разъем питания DC
• Саморезы, болты и гайки

Приведенный выше перечень материалов является лишь субъективным выбором автора инструкции и не претендует на абсолютную точность. Когда делаешь что-либо своими руками, необходимо импровизировать и придумывать нестандартные применения различным деталям. Если у Вас в наличии нет какого-либо элемента, возможно с его функцией сможет справиться другой.

По инструментам:

• Надфиль (напильник)
• Ножницы по металлу
• Пассатижи
• Дрель или шуруповерт с набором сверл
• Корончатое сверло по дереву с диаметром 44 мм
• Паяльник
• Термопистолет

Чтобы более четко понять процесс сборки всех вышеперечисленных элементов, посмотрите подробное видео “как сделать электролобзик своими” руками. Большинство вопросов, связанных с конструкцией устройства, отпадут сами собой.

Так же, есть ещё один вариант изготовления самодельного электролобзика. Принцип работы данного изделия, схож с двумя предыдущими, в конструкции есть некоторые нюансы. Надеемся, что следующий видеоролик будет полезен и даст Вам свежие идеи для создания своего инструмента.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в удобное время.

Настольный лобзиковый станок пригодится каждому мастеру, выпиливающему тонкие детали. Однако далеко не всегда есть возможность и смысл приобретать полноценный станок. В таком случае возьмитесь за дело и сделайте его своими руками!

Устройство лобзикового станка – что кроется внутри?

Лобзиковые станки относятся больше к инструментам специальным, чем к аппаратам, которые нужны как опытному мастеру, так и любителю, хозяйничающему в гараже. Их назначение сводится к особой задаче, а именно выпиливанию сложных криволинейных контуров из листовых материалов. К особой «фишке» таких станков можно отнести и выполнение распила без нарушения целостности внешнего контура. Чаще всего, выпиливание происходит на деревянных и производных материалах (фанера, ДСП, ДВП), хотя современные станки, оборудованные соответствующими пилочками, способны работать и с другими материалами, например, пластиком или гипсокартоном.

Такое оборудование нашло применение в музыкальной индустрии (изготовление музыкальных инструментов) и, конечно же, в мебельной. Покупают такие агрегаты и любители мастерить в собственной мастерской. Устройство традиционного лобзикового станка, сконструированного по всем правилам, выглядит следующим образом: рабочая поверхность, на которую выведена пила, прячет под собой привод (электродвигатель) и кривошипно-шатунную конструкцию. Механизм натяжения может находиться как снизу, так и сверху станка.

Чтобы обработать деталь, ее необходимо положить на рабочий стол. У многих моделей есть возможность поворачивать его под разными углами, чтобы выполнить наклонный рез. Упоры и направляющие на поверхности, а также поворотный механизм могут иметь разметку, что значительно упрощает и ускоряет работу. Именно от длины рабочего стола и зависит длина реза – большинство моделей ограничены 30-40 см. Мощность электродвигателя – важный, но все же далеко не самый основополагающий фактор, поскольку у станка есть огромный запас по невостребованной мощности . Например, для домашней мастерской или даже небольшого производства достаточно «движка» всего на 150 Вт.

Криво-шатунный механизм – куда более важная деталь, ведь в данном случае именно от нее зависит качество передачи вращательного момента привода в поступательно-возвратное движение, направленное в вертикальной плоскости посредством пилки.

Стандартными лобзиковыми станками считаются аппараты с амплитудой движения в районе 3-5 см при частоте колебаний до 1000 в минуту. Во многих моделях предусмотрена смена скоростного режима для разных материалов. Сама же лобзиковая пилка обычно изготавливается длиной до 35 см и способна распилить материал до 10 см толщиной. Ширина пилочек может колебаться в достаточно широком диапазоне – от совсем тонких двухмиллиметровых до более грубых десятимиллиметровых, с толщиной от 0,6 мм до 1,25 мм.

Даже самая толстая и широкая пилочка с легкостью сломается, если не обеспечить достаточное натяжение пилочки по всей длине. Для этого используются рессорные и винтовые пружины. Достаточно часто такие станки оснащены воздушным насосом, который очищает с помощью обдува рез от опилок, а также сверлильным блоком. Последнее устройство особенно полезно, ведь в таком случае мастеру нет нужды отвлекаться на подключение электрической дрели и высверливание отверстия – все происходит на рабочей плоскости станка. Конечно, за удобство придется платить!

Как сделать лобзиковый станок своими руками из ручного электролобзика?

В сети вы найдете множество разных конструкций самодельных станков, но большинство из них сводятся к перепрофилированию в этот аппарат . Применив смекалку и посмотрев видео, вы совершенно легко сможете сделать самодельный лобзиковый станок из этого инструмента. Дорабатывать электролобзик нужно лишь немного. По сути, он исполняет роль привода станка и криво-шатунного механизма, остальное же нужно додумать и воплотить.

Конечно же, производители пытаются угодить потребителям и в этой сфере, предлагая свои варианты платформ для быстрой и удобной переделки, однако же на деле только вы сможете смастерить соответствующий вашим потребностям аппарат . Итак, первым делом необходимо изготовить опорный столик, для чего чаще всего используют листовой металл. В нем нужно сделать скозное продолговатое отверстие для распилочного полотна и отверстия для крепежей (рекомендуются винты с потайной головкой), и прикрепить лобзик снизу опорного столика.

Эту конструкцию остается лишь укрепить на деревянном столе. Вы можете не ограничиваться на этом и установить направляющие рейки. Удобство такого аппарата заключается в том, что помимо выполнения не совсем присущих ему функций вы всегда можете отсоединить привод и легким движением руки превратить его снова в ручной электролобзик! Если же этот инструмент постоянно вам требуется для работы, имеет смысл специально для станка – это будет дешевле, чем потратиться на настоящий станок.

Достоинства и недостатки – продолжаем модифицировать!

Но такой агрегат наследует не только достоинства инструмента, но и его недостатки, в частности – слишком широкую для филигранных работ пилочку, которая существенно ограничивает кривизну линий. Если же в этом есть необходимость, найдется и выход из положения. Пока что наш станок отличается от классического лобзикового агрегата отсутствием пружин, которые бы обеспечили достаточное натяжение пилочки. Но соорудить простое коромысло, которое с одной стороны будет под натяжением пружин, а с другой закреплено на пилочке, достаточно легко.

Есть и другой вариант – зажать пилочку между двумя направляющими валиками, однако первый вариант все же надежней. Не забудьте отключить маятниковый ход на электролобзике, прежде чем начать использование самодельного станка. Существует еще одна конструкция – если ваш инструмент достаточно мощный, то он может послужить только лишь приводом в конструкции из двух коромысел, между которыми натянута пилочка. Движение передается посредством закрепленной на нижнем коромысле пилочки.

Станок из швейной машины – дарим вторую жизнь старым инструментам!

Если вам по наследству от бабушки или мамы досталась ножная или ручная швейная машинка, считайте себя обладателем отличного лобзикового станка! Конечно же, для этого нужно немного «поколдовать» над машинкой. Во-первых, снимите устройство для ниткоплетения, которое обычно расположено в нижней части аппарата. Ничего сложного в этом нет, достаточно открутить два болта. Затем выбиваем шплинт и снимаем вал привода, ведущего к механизму ниткоплетения.

Открутив верхнюю панель, защищающую механизмы, необходимо расширить прорезь, в которой ходила иголка. Ориентируйтесь по потребностям и ширине пилочки, которую вы будете применять в работе. Пилки для лобзикового станка такого рода также нужно слегка модифицировать, а именно подрезать под максимальную длину иголки, которую возможно было использовать на этой машинке. Сточив верхние зубцы и заточив нижнюю часть на острие, вам останется лишь вставить пилочку в иглодержатель и испытать свой станок в действии!

деревянных головоломок ручной работы из деревянных пазлов

… дьявольски по замыслу!

Почему сотни людей считают меня своим? Почему мне так не терпится узнать об их несчастьях и услышать их стоны разочарования? Я Стив Ричардсон, он же Главный мучитель. С 1974 года я и мои товарищи были вдохновителями самых красивых, самых изобретательных, и без вопрос, самых сложных головоломок, которые можно найти сегодня в мире — знаменитые головоломки Stave.

Наша преданность созданию пазлов превратила идею головоломки из очень простого развлечения в очень выразительную, занимательную и раздражающая форма искусства. В домах повсюду собрано пазлов Stave и хранит уникальных и драгоценных реликвий. За это время мы установили много близких отношений с людьми, которые разделяют нашу одержимость. Люди, у которых есть испытали борьбу и удовлетворение от решения головоломок, настолько красивых и сложных, что им не терпится приступить к следующей! Головоломки The Stave вдохновляют письма, звонки, подарки, взятки и розыгрыши выходят за рамки того, что вы ожидаете от обычного бизнеса.

Роллс-Ройс из деревянных пазлов …

Это не обычные головоломки! Это гораздо больше, чем просто сцена, разрезанная на части. В наших пазлах есть фигурки, называемые силуэтами, и хитроумные приемы, которые обманывают вас.

• Каждый деревянный пазл вырезается вручную, по кусочкам, вручную квалифицированным мастером. Ни компьютеров, ни высоких технологий. Одна пила, один резак — вот и все!
• Нет двух головоломок и двух кусочков головоломки, которые бы никогда не были одинаковыми.
• Изготовлен из лучшего дерева и обработан вручную, с блестящей вишневой спинкой.
• Cut с тонкими лезвиями, по каждая деталь плотно прилегает к своей ответной части.
• Для создания каждой головоломки требуется несколько шагов, вплоть до подписи и датировки Посоха Клоуна, нашего фирменного силуэта, который появляется в каждой головоломке.
• Каждая головоломка тщательно упакована в сине-зеленую коробку ручной работы с тиснением с нашим Stave Clown. На специальной этикетке, написанной золотыми чернилами, указано название головоломки и количество деталей.

захватывающий опыт …

The Stave — это больше, чем просто потрясающий, персонализированный пазл из наших рук в ваши. Мы хотим общаться с вами — от мастеров головоломок до любителей головоломок.

• Откройте коробку-пазл Stave, вытащите деревянные части пазла и ощутите каждый вырезанный вручную.
• Попадаемся в ловушку стона в отчаянии, а затем, наконец, триумфально соединяем кусочки воедино.
• Почувствуйте связь с дьявольским мастером, чьи руки создали индивидуальную головоломку, которая предоставляет вам эту уникальную форму искусства и развлечения .
• Ожидайте головоломку качества семейной реликвии , которая будет радовать вас и вашу семью сейчас и для будущих поколений!

Обязательно позвоните, чтобы мы могли развернуть красную ковровую дорожку и удовлетворить ваши индивидуальные прихоти деревянной головоломки — будь то это для часов расслабляющего сосредоточения или для наших подлых головоломок. Вот что такое Stave!

The Blue Box Experience

Роскошный, уникальный, дьявольский и веселый.Ослепительно-озорные головоломки Стейва заставят вас возвращаться за новыми впечатлениями. Это видео показывает волшебство, скрывающееся за деревянными кусочками головоломки.

«Ой, изысканное горе! Мне нравятся сложные головоломки, но они устанавливают новый стандарт!»

C.C., Montpelier, VT

Сделайте любую традиционную головоломку уникальной, попросив добавить в нее элементы индивидуального силуэта.

«Чтобы собрать до безумия сложную головоломку, нужен человек определенного типа, и …. . Чтобы его создать, нужен особо дьявольский тип человека ».

Посмотреть видео CBS здесь

Собирая кусочки: возрождение великой головоломки | Логические игры

Темнота была всепоглощающей, когда мы достигли середины нашего пути, тьма и замешательство вокруг. Мы уже двое суток добирались до леса. В какой-то момент мы подняли глаза и поняли, что нашего ребенка больше нет с нами, он потерялся среди мерцающей листвы.«Тедди, ты где?» моя жена позвонила. «Забудь о нем, он только замедлял нас», — пробормотала я, заметив тусклый силуэт ветки сквозь листья.

Но выход есть всегда — если не цвет, то форма будет направлять вас. Болят спины, сужаются глаза, язык лишен функции, и мы начали складывать воедино самые черные части головоломки. «Это пустая трата жизни», — заключила моя жена и вернулась к своему роману. Слава будет только мне. К полуночи восьмого дня была завершена голографическая супер-трехмерная головоломка Хогвартс-экспресса из 500 деталей.

Да, формально это был подарок на шестой день рождения нашего помешанного на Гарри Поттере сына. Да, мы сделали большую часть этого, пока он смотрел Netflix. Да, я знаю, что 500 штук — это не так уж и много. Да, это было декадентское время для работы над чем-то настолько бессмысленным. Но иногда дело как раз в бессмысленности.

В любом случае, мы далеко не единственная семья, которая обратилась к лобзикам в условиях изоляции. Сегодня труднее найти приличные дрожжи, состоящие из 1000 шт., Чем дрожжи. Gibsons, одна из ведущих британских компаний по производству мозаики, сообщает о росте продаж по сравнению с аналогичным периодом прошлого года на 132%.«Мы делаем продажи на уровне Рождества», — говорит менеджер по маркетингу Саманта Гудберн. «Мы делаем все возможное, чтобы распечатать как можно больше и передать их людям, которые в них нуждаются».

Точно в цель: животные всегда популярны, как и сцены сражений. Вот изображение Николаса Труджяна из разрушенной войной французской сельской местности в начале лета 1940 года. Летучий офицер Макс Эйткен летает на своем Урагане 601-й эскадрильи, когда он атакует Ju87 Stukas из StG2, когда они пытаются атаковать и бомбить колонну британской армии, отступающую от передовых частей танковой дивизии. возле Арраса.

Джон Льюис почти растерян. Среди его бестселлеров — «Мир Фриды Кало» Лоуренса Кинга и «Радужная рука» Галисон. У художника-сатирического монтажника «Холодная война» Стива тоже есть один, вдохновленный The Festival of Brexit — но он тоже был распродан. У Wentworth, компании из Уилтшира, чьи деревянные пазлы изобразительного искусства высоко ценятся коллекционерами, не превышает 250 штук.

Но любителей головоломок больше не волнует, где они забьют. «Я не думаю, что купила бы одну из тех супер-тви в загородном коттедже или что-нибудь в этом роде», — говорит Лиз Ватер, директор литературного фестиваля в Сток-Ньюингтоне, решившая четыре головоломки после блокировки, включая Дэвида Боуи. тематическая лунная сцена.«Но если бы кто-то дал мне такой, я не думаю, что это будет иметь значение». Опыт обычный. Лобзики — это наркотик, на который можно проникнуть. Вы начинаете с красивой обложки New Yorker . Скоро появятся плюшевые мишки и трехколесные велосипеды.

«Вам не нужны массы неба или песка», — говорит моя 90-летняя бабушка Роуз, которая решает головоломки на всю жизнь. «Вы хотите, чтобы это было интересно». Она выросла на лобзиках — ее отец разрешил ей и сестре взглянуть на картинку только один раз — и обычно она всегда есть на ходу.Ей нравится делать их с друзьями или семьей, но в изоляции она работает одна, работая над изображением пляжа Блэкпула, которое подбросил друг. «Это ужасно!» она смеется. «Но другие мои лобзики находятся в высоком шкафу, и я не хочу рисковать, забравшись на стул».

Нетрудно понять, зачем нам лобзики. Маргарет Дрэббл написала мемуары, вдохновленные головоломками: The Pattern in Carpet: A Personal History With Jigsaw . «Они обеспечивают часы безболезненного общения или моменты уединенного уединения», — написала она.«Они создают иллюзию порядка и прогресса, когда вокруг царит хаос». Есть такая вещь, как конкурентная головоломка, но дело не в этом, — утверждал Драббл. Это «гармоничная, конструктивная, совместная деятельность, свободная от соперничества, которое делает так много игр спорными, а так много детей такими сердитыми». И если вы хотите сделать это самостоятельно, слушая подкаст или пение птиц, это тоже нормально.

«Лобзики — это наркотик для щекотки. Вы начинаете с красивой обложки. Скоро плюшевые мишки.Фотография: Стив Рид

. Были проведены исследования когнитивных эффектов лобзиков. Один пришел к выводу, что эта деятельность «задействует несколько зрительно-пространственных когнитивных способностей и является защитным фактором для зрительно-пространственного когнитивного старения». Но можно обдумать это. Доктор Абигаэль Сан из Британского психологического общества считает это классической практикой для осознания. «Сосредоточение внимания на деталях, время для расслабления, стремление к цели без давления — все это полезно и противодействует более широкой тревоге, которую люди испытывают в данный момент.Это дает вам чувство контроля в хаотической ситуации. Мир непредсказуем, в то время как головоломка очевидна ». Пока никто не потерял кусок.

Считается, что головоломка была изобретена в 1766 году гравером и картографом Джоном Спилсбери, чьи «рассеченные карты» использовались для обучения. Джейн Остин включила головоломку в Mansfield Park (1814). Дети Бертрама смеются над бедной кузиной Фанни, которая не знакома с этими модными игрушками. Пазлы для взрослых появились в 20 веке.Сначала все детали имели ровные края. Моя бабушка помнит, как у «двух старых дев», которые жили по соседству с ней, была одна такая — наконец-то ее достроил эвакуированный, приехавший остаться во время войны. Она также помнит специальные библиотеки головоломок — из которых я могу найти только одну в Англии, расположенную в баптистской церкви в Эксетере. Социальное дистанцирование вынудило его закрыть во время блокировки. «Наша клиентура обычно довольно пожилые — люди, у которых есть свободное время», — говорит ее председатель Сьюзан Хейзмор. «Это хорошо для их координации глаз и рук.У нас есть несколько человек, которые страдают слабоумием, а также бессонницей. Я не думаю, что мы будем открыты, по крайней мере, до сентября, но я надеюсь, что когда я смогу немного погулять, я смогу кое-что доставить людям, которые находятся в наших книгах ».

Для многих изоляция была предвкушением выхода на пенсию. «Жизнь обычно не требует мозаики из тысячи деталей», — говорит Лиз Ватер, которая осознала, что ей придется отменить свой литературный фестиваль на раннем этапе, и поэтому обнаружила, что время в ее руках. «Вначале у меня было очень много планов», — говорит она.«Я собирался прочитать все книги, которые есть у меня дома. И я просто не умел читать. Это было ужасно. У меня всегда есть книга под рукой. Но потом я начал собирать головоломку. Он делает то же самое. Я сосредоточился. Это было довольно медитативно. Я обрабатывал, когда шел. Мне нравилось проводить бесконечные часы, просто сосредотачиваясь на одной задаче в поисках деталей, определяемых цветом, перспективой или формой ».

Мы узнали одну вещь: глобальные катастрофы не порождают совершенно новые идеи, они лишь ускоряют те, которые уже витали в эфире: универсальный базовый доход; современная монетарная теория; пазлы.Когда я брал интервью у сэра Патрика Стюарта в Лос-Анджелесе три года назад, он был непреклонен в том, что пазлы вот-вот станут новыми «книжками-раскрасками для взрослых». Мы должны были говорить о каком-то фильме о супергероях, в котором он снимался, но ему больше было интересно рассказать мне о стуле Пикассо, который он собирал по кусочкам. «Сначала я был немного смущен, потому что этим я занимался в детстве», — сказал он мне. «Но когда я изредка упоминал об этом, люди шептали:« А, вы тоже собираете пазлы? Какие? Сколько штук? »Это похоже на тайное общество.

Фрагмент истории: вырезанная вручную деревянная головоломка с изображением игроков в гольф на поле в Прествике датируется примерно 1914 годом. Фотография: Heritage Images / Getty Images

Гудберн из Гибсонса говорит, что с тех пор, как она присоединилась к фирме пять лет назад, пазлы постоянно росли. назад. Есть смайлик-головоломка. Пазлы также были добавлены в индекс потребительских цен, используемый для измерения инфляции в 2017 году (наряду с джином и миндальным молоком). «Это предшествует коронавирусу», — говорит она. «Это часть тенденции заботиться о себе, быть более внимательными и пройти цифровую детоксикацию.«Ностальгия популярна среди возрастных групп — один из их бестселлеров называется« Сладкие воспоминания 80-х », монтаж марафонов, опаловых фруктов и желейных бутылок, — но они также выпустили новую серию лобзиков с дизайном для модной аудитории. «У нас есть один под названием« Парк авокадо ». Это просто куча мультяшных авокадо, которые прекрасно проводят время в парке ».

По мозаике можно многое рассказать о стране. Кошки популярны. Как и Спитфайры. А маниакально детализированные, наполненные Юнион-Джеком дизайны, которые заказывает Гибсон, часто близки к тому виду искусства, которое вы можете себе представить, выходя из диктатуры фараджистов.Популистское реалистическое искусство? Я прошу художественного критика журнала Observer Лору Камминг высказать свой вердикт по поводу авиашоу, в котором изображены радостные пикники под небом, полным боевых самолетов. Она утверждает, что немного сбита с толку. «Винтажные самолеты скальпируют однодневных путешественников, фотореалистичные детали кажутся странно несовместимыми с графическим китчем, и очень странно, что самая сложная часть головоломки — длинные участки едва различимого цвета, такие как песок, море или небо. — удаляются, как если бы художник хотел, чтобы опыт был быстрым и легким.Есть ли идея пройти через них как можно быстрее и купить следующие? » Она считает Питера Брейгеля Старшего хорошим мастером головоломки, поскольку «вы так глубоко проникаете в его сознание, кусочек за кусочком; но я думаю, что Сёра — самое красивое, что можно сделать: половину точки, целую точку и т. д., поскольку вы получите глубокое представление о его цветовой алхимии. Худшее, что мне когда-либо приходилось делать в компании с тетей, было «Bal du Moulin de la Galette » Ренуара , где каждый удар переходил в другой ».

Я обращаюсь к Стиву Криспу, одному из самых востребованных иллюстраторов головоломок в Великобритании.«Я вроде как напишу половину картины, прежде чем перейти к компьютеру, где легче перемещать предметы», — объясняет он. «Суть в том, чтобы сделать каждую часть головоломки интересной. Убедитесь, что нет места с обилием листвы или голубым небом. По крайней мере, везде будут птицы. Я как бы упаковываю это ».

В настоящее время он работает над магазином игрушек 1950-х годов, фестивалем поп-музыки и летним лагерем для американской компании. Он разнообразный, но всегда беглый. «Многие люди говорят, когда я создаю изображение:« Я бы хотел там жить », — говорит он.«Это цель — вызвать у людей это чувство. Надеюсь, все в порядке и прекрасно. Я имею в виду, нам всем это нравится, не так ли? »

Подпись к изображению для этой статьи была изменена 18 мая 2020 года, поскольку в более ранней версии неправильно указывалось, что на ней изображена пила Spitfire

из лобзика, сделанная вашими собственными руками. Чертежи для изготовления лобзиковых станков своими руками. Как ориентироваться в моделях разных производителей

Электролобзик — это инструмент, который в последние годы прочно занял место в арсенале практически каждого владельца.А если вы еще этого не сделали, то эта статья вам как раз пригодится, ведь выбрать хороший настольный или ручной лобзик, отвечающий всем вашим целям, — задача довольно непростая.

Ручной лобзик по дереву — первые уроки пиления

Что такое ручной лобзик по дереву, все мальчики узнают в школе на уроках труда. Это один из тех инструментов, который можно доверить даже ребенку, не опасаясь за его безопасность. Самая простая конструкция П-образного каркаса с застежками по краям на самом деле предназначена для самой деликатной работы в искусстве пиления — электрический лобзик хоть и ускоряет работу в разы, но не всегда способен вырезать тонкий локон. тебе нужно.Поэтому в любой мастерской ручной лобзик всегда займет свое почетное место, к тому же сделать такой лобзик своими руками не составит труда.

В ручном пильном инструменте есть одна особенность — для удобства и скорости работы миниатюрное пильное полотно необходимо натягивать как струну, исключая возможное провисание. С просевшим лезвием будет неудобно работать, да и лезвие, скорее всего, сломается при первом заедании. Направление зубьев строго против движения лезвия вниз.Чем тоньше лезвие, которое вы выберете, тем тоньше и ровнее будет резьба.

Как выбрать лобзик — основные характеристики

Перед тем, как отправиться на рынок, выясните для себя, на какие основные характеристики инструмента следует обратить внимание при выборе лобзика. Мощность двигателя — конечно, этот параметр следует учитывать в первую очередь. От этого зависят минимальная и максимальная толщина разрезаемого материала и скорость резки. Качество реза также зависит от мощности двигателя. Для бытовых инструментов вполне нормальная мощность от 280 до 550 Вт.

Маятниковое движение — это функция, которая есть не у всех лобзиков, но его наличие требуется для серьезных задач. Если в нормальном режиме лобзик перемешивает пилку только вверх и вниз, то лобзик с включенным маятниковым движением отклоняет полотно от пропила при нижнем ходе и подает полотно к пиле вверху. Благодаря этому пропил лучше очищается от стружки, уменьшается износ пилы, а резка лобзиком становится более легкой задачей.

Амплитуда колебаний регулируется при резке различных материалов, например, для мягких пород и пластмасс, выбирается максимальный режим, в то время как при большей толщине древесины, распиловке мягких металлов и ДСП амплитуда уменьшается.

Эта функция полностью отключена при работе с листами металла или резке стали. Количество ходов — решая, какой лобзик выбрать, обратите внимание на этот фактор. Односкоростной лобзик может нормально работать только в деревообработке; при резке металла двигатель инструмента может выйти из строя.Поэтому для большей функциональности рекомендуется покупать устройства с максимально возможной регулировкой и максимально широким ассортиментом. Чем шире последняя характеристика, тем универсальнее становится инструмент.

На некоторых лобзиках количество ходов регулируется фиксирующим переключателем, который устанавливает скорость, предварительно установленную производителем. Но более профессиональными считаются лобзики, в которых скорость регулируется силой нажатия на кнопку пуска. № расположен на рукоятке под указательным пальцем… Однако даже в таких моделях можно работать на фиксированных скоростях. Максимальная мощность инструмента включена при работе с деревом, средняя выбрана для работы с мягкими металлами, такими как алюминий, а керамика обеспечивает минимальное количество ударов.

В этом случае нагрузка на двигатель идет именно на малых оборотах, поэтому при работе с металлами дайте инструменту время от времени остыть либо в выключенном положении, либо на максимальном количестве ходов. Однако послушайте инструмент, звук лобзика и легкость резки — лучший совет.

Крепление пильного диска — обязательно обратите внимание на эту характеристику. Ведь в будущем от нее зависит, насколько легко вы сможете подбирать файлы для инструмента. Нередко механизм крепления пилы предусматривает возможность фиксации полотна в гнезде при помощи зажимного болта с шестигранной головкой и насечкой для отвертки или быстрозажимного механизма. Если инструмент умеет работать с напильниками, имеющими вид крестика на хвосте, то его можно смело покупать. Кросс-файлы — самый распространенный тип, который вы найдете в любом магазине.

Выбор лобзика — приятное дополнение

Помимо основных характеристик не помешает обратить внимание на мелкие дополнения, которые могут сделать работу этого инструмента намного комфортнее. Системы обдува и пылеудаления отнюдь не редкость среди такого рода инструментов. Воздушный поток от работающего двигателя, направленный в правильном направлении, отлично удаляет опилки с линии пропила. Если еще можно подключить мешок для отсоса пыли, рабочий процесс станет намного комфортнее.

Возможность делать скос — еще одна функция, которая очень полезна в любом бизнесе. Некоторые инструменты предусматривают работу только в фиксированных положениях, однако лобзик с плавной регулировкой наклона инструмента по отношению к «подошве» намного предпочтительнее.

Если мы вспомнили о так называемой «подошве», то есть платформе, которая является ориентиром в инструменте, мы завершим рассмотрение и этой детали. Удобство работы во многом зависит от ее качества. Наиболее предпочтительны литые «подошвы» — по сравнению со штампованными аналогами они обеспечивают большую точность.Убедитесь, что в приобретаемой вами модели есть возможность установки противоосколочного вкладыша — небольшой детали, облегчающей процедуру резки хрупких материалов.

В комплекте не будут лишними всякие дополнения, например, защитный экран и направляющие для вырезания круглых форм. Профессиональный инструмент должен быть снабжен параллельными упорами и чемоданом для хранения инструмента и всех принадлежностей.

Лобзик настольный — купить или сделать?

Инструменты профессионального типа отличаются длительным сроком работы без перебоев.Бытовые устройства предназначены для периодического использования, поэтому они легче и менее мощны. Соответственно и цена будет намного ниже.

Электрический настольный лобзик также относится к профессиональным, имеющим множество преимуществ перед ручным лобзиком. Его главное преимущество — возможность работать тонкими пилками, а значит вырезать более тонкие узоры и сложные декоративные детали. Удобство работы обеспечивает широкая столешница, на которой можно легко обрабатывать крупногабаритные детали и делать пропилы в широких заготовках.Благодаря надежному креплению корпус защищен от лишних вибраций, что в свою очередь защищает мотор от перегрузок.

При работе со столовым инструментом вы сможете полностью сосредоточиться на материале, крепко схватить его обеими руками, что невозможно при работе ручным инструментом. Однако при необходимости вы можете выйти из ситуации, сделав самодельный стационарный лобзик, соорудив его из ручного инструмента, нескольких шурупов и куска прочной фанеры.

Фанера послужит столешницей, в которой тем же лобзиком нужно сделать пропил под пилочку, а несколько отверстий просверлить под крепеж. Не исключено, что вам придется просверлить такие же отверстия в «подошве» инструмента. Закрепляем инструмент под фанеру, и уже закрепляем всю конструкцию на краю стола — наш настольный лобзик готов!

Индивидуальный предприниматель Климов Александр Николаевич, действуя на основании Свидетельства о государственной регистрации физического лица в качестве индивидуального предпринимателя, именуемого в дальнейшем Продавец, публикует настоящую Публичную оферту о Цифровых товарах, представленную на сайте Продавца

1.ОСНОВНЫЕ ПОЛОЖЕНИЯ. ПРЕДМЕТ ДОГОВОРА

1.1. В соответствии со статьей 437 Гражданского кодекса Российской Федерации (Гражданский кодекс Российской Федерации) данный документ является публичной офертой, и в случае принятия изложенных ниже условий физическое лицо, акцептируя эту оферту, оплачивает Товар и / или Услуги в соответствии с условиями настоящего Соглашения. В соответствии с пунктом 3 статьи 438 Гражданского кодекса Российской Федерации оплата Товара Покупателем является акцептом оферты, что приравнивается к заключению Договора на условиях, изложенных в настоящей оферте.

1.2. На основании вышеизложенного внимательно ознакомьтесь с текстом публичной оферты, и если вы не согласны с каким-либо пунктом этой оферты, вам предлагается отказаться от покупки Товаров и / или Услуг, предоставляемых Продавцом.

1.3. В этом предложении, если контекст не требует иного, следующие термины имеют следующие значения:

Акцепт — полное принятие Покупателем условий Договора;

Оферта — публичная оферта Продавца, адресованная любому физическому лицу (гражданину), заключить с ним договор купли-продажи (далее — «Договор») на существующих условиях, содержащихся в Договоре.

Покупатель — Посетитель Сайта — физическое лицо, заключившее с Продавцом Соглашение на условиях, содержащихся в Соглашении, и которое приобретает Цифровой продукт (ы) и / или услуги.

Стороны — Продавец и Покупатель вместе.

Сайт — размещенный в сети Интернет сайт с доменным именем «сайт», представляющий собой интернет-магазин, содержащий ассортимент товаров и услуг Продавца.

Цифровой продукт — это виртуальный продукт, который является предметом настоящего соглашения и имеет следующие типы:

а) готовые цифровые товары — выставленные на продажу цифровые товары, которые имеют законченный вид и готовы к использованию.

б) курсы — программы обучения с использованием системы дистанционного обучения.

Доставка — доставка Продавцом цифровых товаров, представленных на Сайте, по электронным каналам связи на электронный почтовый ящик, адрес которого указывается Покупателем в Заказе;

Аккаунт — виртуальный «кабинет» Покупателя, в котором зарегистрированный пользователь видит свои персональные данные.

Регистрация — это процесс ввода Покупателем персональных данных в специальную форму на Сайте при оформлении Заказа (фамилия, имя, адрес электронной почты).

Заказ — отдельные позиции из ассортиментного списка Цифровых товаров, указанного Покупателем при оформлении заявки на Цифровые товары.

2. ПРЕДМЕТ ДОГОВОРА

2.1. Продавец продает Цифровые Товары в соответствии с действующим прейскурантом, опубликованным интернет-магазином Продавца на сайте, а Покупатель производит оплату и принимает Товар в соответствии с условиями настоящего Соглашения.

2.2. Продавец доставляет Цифровые товары исключительно в виртуальной форме по электронной почте и не отправляет печатные изделия по почте.

2.3. Настоящее Соглашение является официальным документом Продавца.

3. РАЗМЕЩЕНИЕ ЗАКАЗА

3.1. Заказ Товара осуществляется Покупателем путем отправки надлежащим образом заполненной формы в процессе оплаты. Все графы платежной формы должны быть заполнены. При отсутствии необходимой информации для идентификации Покупателя и отправки ему Товара, Заказ Продавца не будет принят.

3.2. При оформлении Заказа Покупатель обязуется предоставить обо мне следующую информацию:

фамилия и имя,
адрес электронной почты.

3.3. Покупатель дает согласие на обработку Продавцом персональных данных Покупателя с использованием или без использования средств автоматизации. Это согласие Покупателя распространяется на его фамилию, имя и другую информацию, относящуюся к его личности и указанную при оформлении Заказа. Согласие дается на совершение любых действий в отношении персональных данных, которые необходимы для надлежащего исполнения настоящего Соглашения, включая, помимо прочего: сбор, систематизацию, накопление, хранение, уточнение, использование, распространение, блокирование и уничтожение, а также реализацию. любых иных действий с персональными данными в соответствии с действующим законодательством РФ.

3.4. Оплата Покупателем Заказа, оформленного на сайте, означает согласие Покупателя с условиями настоящего Соглашения. Днем оплаты Заказа считается дата заключения Договора купли-продажи между Продавцом и Покупателем.

3.5. Если у Покупателя есть какие-либо вопросы относительно Товара, перед размещением Заказа он должен обратиться за советом к Продавцу по электронной почте [защищенный адрес электронной почты] на сайте или через форму обратной связи, размещенную на сайте.

4.УСЛОВИЯ И СРОКИ ПОСТАВКИ ЦИФРОВЫХ ТОВАРОВ

4.1. Доставка оплаченного товара Покупателю осуществляется путем отправки электронного письма со ссылкой на получение Цифрового продукта на адрес электронной почты, указанный Покупателем в процессе Регистрации. Срок отправки письма — 8 часов с момента поступления оплаты.

4.2. Продавец доставляет Товар на основании Заказа, сделанного Покупателем.

4.4. Товар считается полученным Покупателем, а обязательство Продавца по доставке Товара исполнено с момента фиксации операции отправки Товара по электронным каналам связи на электронный ящик Покупателя в автоматизированной электронной системе Продавца.

4.5. Если Покупатель не получит Товар в срок, указанный в пунктах 4.1 и 4.2. настоящего Соглашения, либо из-за технических проблем на почтовом сервере провайдера Покупателя, либо по другим причинам, которые возникли, Покупатель должен связаться с Продавцом и сообщить о неполучении Товара. В этом случае Продавец повторно доставит Товар бесплатно в течение 2 (двух) рабочих дней с даты получения соответствующего сообщения от Покупателя.

5.ЦЕНЫ И ПОРЯДОК ОПЛАТЫ

5.1. Ассортимент и цена Цифровых продуктов находятся в свободном доступе на Сайте Продавца.

5.2. Стоимость Товара, указанная на сайте, может быть изменена Продавцом в одностороннем порядке в любое время.

5.3. Оплата Цифровых товаров производится безналичным способом с использованием платежной системы, установленной на сайте продавца.

5.4. Обязательство Покупателя по оплате Товара считается исполненным с момента поступления денежных средств на счет Продавца

.

6.ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИФРОВЫХ ТОВАРОВ

6.1. Цифровые товары поставляются в следующих форматах: формат PDF, формат JPG, формат mp4, формат XLS.

7. ПРАВА И ОБЯЗАННОСТИ СТОРОН

7.1. Права и обязанности покупателя:

7.1.1. Покупатель вправе предоставить ему Цифровой продукт в соответствии с техническими характеристиками, указанными в настоящем Договоре (п.6)

7.1.2. Покупатель обязан полностью оплатить Цифровой товар до получения Цифрового товара.

7.1.3. Товары, приобретенные у Продавца, предназначены для личного пользования Покупателем. Покупатель обязуется не распространять копии Цифрового продукта ни в какой форме и каким-либо образом.

7.2. Права и обязанности продавца:

7.2.1. Продавец имеет право не поставлять Цифровые Товары, за которые он не получил в полном объеме денежных средств.

7.2.2. Продавец обязан доставить Цифровой товар надлежащего качества в соответствии с техническими характеристиками, указанными в настоящем Соглашении (пункт 4).

8. ОТВЕТСТВЕННОСТЬ СТОРОН

8.1. За неисполнение или ненадлежащее исполнение обязательств по настоящему договору Стороны несут ответственность в соответствии с действующим законодательством Российской Федерации.

8.2. Продавец несет ответственность за соответствие поставленных Цифровых товаров техническим характеристикам, указанным в пункте 4, а также за соответствие содержания Цифровых товаров всем нормам закона.

8.3. Покупатель несет ответственность за надлежащее использование Цифрового продукта в соответствии с п. 7.1.3

8.4. Продавец не несет ответственности за содержание и точность информации, предоставленной Покупателем при оформлении Заказа.

8,5. Покупатель несет ответственность за достоверность информации, предоставленной при оформлении Заказа.

ОПИСАНИЕ ПРОДАВЦА

ИП Климов Александр Николаевич

ОГРНИП 311222511700014

Сайт является информационно-образовательным Интернет-проектом Климова Александра Николаевича (ИП Климов Александр Николаевич.ОГРНИП 311222511700014).

Этот сайт строго придерживается следующих принципов политики конфиденциальности:

1. Подписка на информационный бюллетень осуществляется по единоличному решению любого лица через форму на этом сайте. Для этого запрашивается ваш адрес электронной почты. Вы также должны подтвердить свое согласие на получение информационных материалов с сайта в письме, которое приходит после заполнения формы.

2. Персональные данные каждого подписчика используются только для отправки ему периодических информационных бюллетеней, новостей и рекламных акций проекта: и никогда не будут переданы третьим лицам в какой-либо форме.

3. Чтобы получить представление о содержании выпусков информационного бюллетеня, вы можете ознакомиться с содержанием раздела «блог» на сайте:

4. Каждый подписчик может в любой момент отказаться от получения писем рассылки, перейдя по ссылке в конце каждого письма.

Лобзиковый станок — это устройство, обеспечивающее высокоточное выполнение операций, связанных с обработкой заготовок из различных материалов. С помощью такого станка можно производить ровный или криволинейный пропил различной сложности на листовых заготовках.При резке по внутренней поверхности внешний край материала не меняется. На таком станке можно работать с деревом, пластиком, некоторыми видами металлов. Если вам часто приходится пользоваться лобзиком, для этой цели лучше всего подойдет станок.

Устройство и работа

Основными компонентами всей конструкции станка являются стол, двигатель, пила, кривошипно-шатунный и натяжной механизмы. Кроме того, есть дополнительные функциональные элементы.

Обрабатываемый материал должен находиться на рабочем столе.Материал, из которого сделана столешница, очень важен. Выберите гипс поверх штампованного стола. На рабочей поверхности могут быть дополнительные поворотные механизмы, с помощью которых можно изменять угол наклона стола и резать. Размеры стола определяют максимальные размеры обрабатываемой детали. Большинство моделей имеют пилу длиной от 300 до 400 мм.

Мощность силового агрегата влияет на перечень материалов, которые можно обрабатывать на лобзике. Если вы планируете обрабатывать не только древесину, то нужно выбирать модели мощностью более 200 Вт.Домашнему мастеру хватит устройства мощностью 150 Вт.

Лобзик — это основной рабочий агрегат оборудования. Пила подбирается в зависимости от вида пропила и плотности заготовки, кроме того, необходимо учитывать ширину и толщину. Малогабаритные устройства позволяют распиливать пиломатериалы толщиной до 50 мм, более мощные профессиональные станки справляются с заготовками толщиной до 100 мм.

Крутящий момент, создаваемый двигателем, преобразуется кривошипно-шатунным механизмом в движение пильного агрегата.Устройство натяжения натягивает файл по мере его прохождения через материал.

Принцип работы этого устройства довольно прост. Заготовка устанавливается на стол, затем под наблюдением мастера пила делает пропил.

Лобзик по дереву имеет ряд преимуществ перед другими более простыми приспособлениями … Прежде всего, приспособление гарантирует качественный пропил. Станок позволяет выполнять продольную, поперечную или угловую пилку с максимальной точностью, с образованием ровной кромки.Еще одним плюсом можно назвать то, что руки мастера остаются свободными, следовательно, заготовкой легче управлять, поэтому при определенном уровне мастерства можно получить самые сложные изгибы. Также стоит отметить, что наличие защитных чехлов сводит к минимуму возможность попадания травы.

Пильные полотна чаще всего имеют длину до 35 см и могут резать материал толщиной до 10 см. Ширина файлов может быть самой разной — от самых тонких двухмиллиметровых до грубых десятимиллиметровых, толщиной 0.От 6 мм до 1,25 мм. Учтите, что даже самые толстые и широкие файлы легко сломаются, если не обеспечить необходимое натяжение файла по всей длине. Пружина и винтовые пружины отвечают за натяжение.

Довольно часто такой станок имеет воздушный насос, очищающий леску от опилок продувкой, а также сверлильный агрегат. Блок чрезвычайно полезен, потому что при его наличии мастер не отвлекается на подключение электродрели и сверление отверстий — все делается на рабочей плоскости станка.Но и стоят такие машины дороже.

Существует несколько вариантов создания лобзикового станка своими руками. Для самого простого станка стол для лобзика можно создать довольно быстро. Главный плюс — простота. Устройство просто устанавливается на стол или верстак, а по окончании работы его также легко разобрать. Минус — небольшая площадь. Самая простая машина состоит из следующих компонентов:

• фанерный лист
• крепежные винты
• несколько зажимов.

В качестве рабочей основы можно взять лист ламинированной фанеры, в котором нужно просверлить отверстия для крепления крепежа и для самого напильника. Фанеру следует брать толщиной более 10 мм. В этом случае в подошве лобзика также необходимо просверлить отверстия под крепежные шурупы. Самодельная конструкция крепится к верстаку струбцинами. Стоит отметить, что головки саморезов для крепления необходимо погрузить в поверхность листа, чтобы они не мешали работе.Такое устройство легко справится с обработкой небольших заготовок, толщина которых не превышает 30 мм. Чертеж такой машины можно найти в Интернете, а собрать своими руками в своей мастерской или гараже.

Вторая версия станка имеет следующие комплектующие:

• каркас из ДСП
• трубка пылесоса
• кусок ламинированной фанеры для крышки станка
• подтверждения.

Этот вариант, однако, собрать немного сложнее, и эта задача вполне решаема.Каркас из ДСП. Имеет заднюю стенку и две боковины. Чтобы добраться до кнопки включения было несложно, переднюю стенку устанавливать не нужно. В задней стенке нужно просверлить отверстия для трубки и шнура пылесоса. Крышку для устройства лучше вырезать из куска ламинированной фанеры толщиной 10 мм. После этого вся конструкция скрепляется конфирманами. Сам лобзик можно установить аналогично предыдущему варианту. На созданном таким образом станке вы сможете обрабатывать детали большего размера.Из минусов отметим, что при работе с большими заготовками лобзик можно наклонять в обе стороны и даже назад. Следовательно, качество реза снижается. Однако с этим тоже можно бороться. Стоит только установить на самодельную машину кронштейн, являющийся упором. В этом случае полотно лобзика будет перемещаться между двумя 11-миллиметровыми подшипниками, прикрученными к L-образной стальной полосе. Задняя часть полотна упирается в стенку самого кронштейна. Такая система предотвратит отклонение сети от указанного пути.

Кронштейн должен быть прикреплен к раме, которая состоит из брусков 50 х 50 мм. Рама опускается или поднимается, все зависит от длины и толщины обрабатываемой заготовки. Для обеспечения подвижности рамы ее вместе со стопором следует не крепить плотно к боковой стенке станка, а прижимать к ней древесноволокнистой, стальной или текстолитовой пластиной. Далее необходимо установить вертикальный каркас каркаса между ДВП и кроватью. Станок станет еще удобнее, если к нему прикрепить дополнительную ограничительную планку, с помощью которой вы будете разрезать материал на заготовки одинаковой толщины и длины.Этот упор крепится к машине с помощью хомутов. Его можно сделать из деревянного бруса, а также из алюминиевого или стального уголка.

Чтобы создать стол для лобзикового станка из ДСП, необходимо иметь определенные столярные навыки, ведь процесс соединения его царей с ножками необходимо проводить в шип-паз. Сам шип-паз можно заменить на соединение при помощи дюбелей, столярного клея и саморезов. Крышка должна быть съемной, чтобы гарантировать доступ к инструменту во время ремонта.Для создания многофункционального станка стоит предусмотреть место для крепления ручного фрезерного станка. Для стола потребуются следующие материалы:

• пруток 80 на 80 мм
• пруток 40 на 80 мм
• кусок ламинированной фанеры или ДСП размером 900 на 900 мм.

Для начала нужно замерить зазор между ног. Оптимальное расстояние 60-70 см. Прутки для прогонов и выдвижных ящиков получаются при продольной распиловке балок 80 на 80 мм.Высота ножек подбирается на усмотрение мастера. На каждом конце шпильки и царевича должно быть по два отверстия для дюбелей. Подобные отверстия должны присутствовать на боковинах ножек. Далее нужно разложить дюбели клеем до половины и вставить в концы. После этого можно собирать весь каркас. В этом случае рама разбираться не будет.

Все поверхности в точках соприкосновения должны быть покрыты клеем. Впрочем, саморезы тоже не помешают.Они сделают конструкцию более прочной. Отверстия для саморезов необходимо подготовить заранее. Крышка крепится к одному из ящиков на петлях. В крышке необходимо сделать прорезь, чтобы облегчить снятие и установку лобзика.

В задней части столешницы нужно прикрутить две планки, в которых выделена четверть. В него входит подошва лобзика. На планках должны быть отверстия для дальнейшей установки болтов или зажимных винтов. В итоге у вас получится довольно простой и вместительный стол.Добиться высокой прочности покрытия поможет толстый ДСП или фанера. Листы должны быть толще 20 мм.

Стандартный лобзик не подходит для создания замысловатых узоров на фанере. Для этих целей потребуется тонкая пилочка для ногтей. Его можно прикрепить к ручному электроинструменту с помощью необычного приспособления. Лобзик, как и в предыдущих вариантах, крепится к столешнице. Но тонкий напильник должен быть туго натянут; простая установка маятника не работает. Чтобы облегчить натяжение полотна, стоит из планки создать качельку.В этом случае натяжение файла будет обеспечиваться пружиной. Нижнюю пружинную петлю нужно надеть на поперечный штифт, а верхнюю петлю вставить в регулировочный винт, изменяющий натяжение демпфера.

Учтите, что все деревянные заготовки для таких станков обязательно должны изготавливаться из твердых пород дерева. Поскольку лобзик не имеет возможности прикрепить тонкослойное полотно, можно переделать кусок старого полотна, предварительно просверлив в нем отверстие и дополнив его винтом и гайкой, а также прижимной пластиной.Коромысло должно иметь вертикальную прорезь, в которую вставляется вторая стальная пластина. Крепится к коромыслу винтами.

С помощью самодельного лобзика любой желающий сможет изготовить мебель, современные удобные полки и другие изделия из дерева. Его механизм позволяет вырезать деревянные детали абсолютно любой формы. А также с его помощью можно обрабатывать пластик и другие плотные материалы. Чтобы лобзик соответствовал всем нормам и правилам, нужно внимательно подходить к выбору его конструкции.Кроме того, чертежи из сети помогут сделать лобзик своими руками.

Конструкция лобзикового станка

Абсолютно любой электрический самодельный лобзик содержит таких деталей:

• приводной агрегат;
• шатун в сборе;
• пила;
• рабочая поверхность;
• механизм натяжения пилы;
• дополнительных механизмов.

Материал для обработки следует уложить на рабочую поверхность.Многие модели оснащены поворотным механизмом, изменяющим наклон режущей поверхности. Чтобы облегчить нанесение разметки на обрабатываемый материал, на рабочую поверхность наносится градуировка. Стоит выбрать лобзик с большим рабочим столом, ведь именно на нем он сможет проделать максимально длинный пропил. В основном большинство моделей лобзиков имеют подобную фигуру около 35 сантиметров. Оптимальная мощность привода для лобзика своими руками — не более 200 Вт.

Кривошипно-шатунный механизм способен преобразовывать вращение привода в поступательное движение и передавать его на пилу. Оптимальная частота движения пилы в минуту — около 900, а амплитуда вертикального движения не должна превышать 6 сантиметров.

Многие виды лобзиковых станков оснащены регулятором скорости, который позволяет регулировать в зависимости от типа материала. Напильником для лобзика можно обрабатывать дерево и пластик толщиной до 12 сантиметров, длиной до 40 сантиметров.Для работы с различными материалами файлы можно менять, их ширина колеблется от 2 до 12 миллиметров. Механизм ручного натяжения обеспечивает ровный разрез пилки … Его роль играет пружина или винтовые пружины.

Основные виды лобзиковых станков

Все лобзиковые станки обычно делят по такому признаку:

Самыми популярными являются лобзик нижний выдвижной станок , в котором станина разделена на верхнюю и нижнюю части. Первый содержит модули очистки и резки, а второй — электродвигатель, модуль контроллера, механизмы переключения и передачи.Эти машины могут обрабатывать абсолютно любой лист материала.

Лобзик с двойным скольжением имеет существенное отличие. Он заключается в том, что в верхней части кровати есть еще одна рейка. Такое оборудование хорошо подходит для изготовления негабаритных изделий. Такие устройства очень просты в установке и позволяют обрабатывать изделия толщиной не более 9 сантиметров. Дополнительно машина оснащена удобным рабочим столом с регулируемыми по высоте и углам.

Подвесные лобзики не оборудованы стационарной станиной и обладают большой мобильностью. При выполнении работы движется режущий модуль, а не обрабатываемый материал. Сам рабочий модуль самофиксируется на потолке, поэтому размер заготовки значения не имеет. Режущий механизм перемещается вручную независимо от станины. В этом случае появляется возможность изготавливать самые разнообразные выкройки.

Лобзиковые станки с упорами и градусной шкалой идеально подходят для максимально точной работы с помощью чертежей.Их конструкция помогает избежать ошибок при эксплуатации. Лобзиковые станки универсального типа способны выполнять несколько видов работ. Это, прежде всего, резка, шлифовка, полировка, сверление и многие другие.

Как сделать лобзик своими руками

При разработке чертежа самодельного лобзика станка общее количество элементов должно быть минимальным. Достаточно пилы с фиксированным коромыслом, электродвигателя и станины. При желании подойдет мотор от любой электрической машины.Людям, владеющим ручным лобзиком, повезло больше. Необходимо сделать из листа фанеры специальную подставку и закрепить на ней лобзик. Для ее закрепления стоит проделать в основании лобзика отверстия. Таким образом, самый простой лобзик можно считать готовым.

Далее стоит поговорить о более функциональных и сложных моделях устройств, которые можно сделать своими руками. Самодельная кровать делается из листа фанеры толщиной 12 миллиметров, текстолита или пластика.Такая станина представляет собой рабочую поверхность, основание станка и специальный ящик для размещения различных механизмов и электродвигателя.

С обратной стороны необходимо расположить эксцентрик с коромыслом, который необходимо соединить с металлической пластиной с подшипниками и втулками. Вся эта конструкция обязательно фиксируется саморезами. Для установки промежуточного вала нужно найти несколько подшипников. На валу достаточно плотно сидит специальный металлический шкив, а винтовой соединитель надежно закрепляется.Аналогичным образом нужно сделать самодельный эксцентрик для аппарата.

Для изменения частоты движения качалки на установленном фланце необходимо проделать несколько сквозных отверстий и нарезать в них резьбу. Они должны находиться на разном расстоянии от центральной оси. Изменяя место ввинчивания винта, можно регулировать амплитуду движения коромысла, который представляет собой несколько деревянных коромысел, прикрепленных к стойке на петлях.На концах коромысел имеются сквозные прорези, в которые вставляются натяжные винты. К другим концам прикрепляется напильник, перемещающийся на металлических петлях. Для фиксации файл устанавливается в специальный паз рабочей поверхности.

Приставка для пилы можно считать самой важной. Собирая лобзик своими руками, этой детали нужно уделить большое внимание. Вставленные в коромысла пластины при работе несут огромную нагрузку, поэтому их нужно как следует укрепить и затянуть крепежными материалами.Две скобы крепления не нужно сильно сжимать винтами, которые позволят шарнирам оси двигаться.

Механизм качающейся стойки лучше всего делать из твердого материала. С одной стороны нужно сделать паз для коромысла, а с другой — вырезать прямоугольное отверстие для второго коромысла. Для того, чтобы было легче проделывать отверстия, стоит сложить стойку из нескольких частей.

Лобзиковые пилы предназначены для нарезания резьбы и резки мелких деталей из дерева, фанеры, оргстекла, пластмасс и других материалов.различные конструкции и виды. Это могут быть ручные («пионерские»), механические и электрические лобзики. В различных журналах приводились схемы самодельных лобзиков с приводом от электродвигателя и даже электродрелей. О том, как сделать самодельный лобзик, читайте в этой статье.

При помощи настольного лобзика в домашних условиях можно сделать мебель, красивые узорчатые полки и многое другое. Механизм позволяет вырезать прямые и изогнутые детали из дерева, пластика и плотного пенопласта. Чтобы самодельный прибор полностью отвечал требованиям, необходимо тщательно подобрать подходящую конструкцию.

Конструкция и характеристики

Устройство лобзикового станка любой модели должно содержать:

• пила;
• кривошип в сборе;
• приводной агрегат;
• пила натяжитель;
• Desktop;
• вспомогательные механизмы.

Обрабатываемый материал кладется на рабочий стол. Некоторые модели оснащены поворотным устройством, изменяющим уклон поверхности. Чтобы легче было делать разметку материала своими руками, на поверхность наносится градуировка.

Чем больше таблица размеров, тем длиннее можно разрезать. В среднем этот показатель составляет 30-40 см.

Мощность привода самодельного настольного станка составляет около 150 Вт.

Кривошип в сборе преобразует привод вращательного движения в возвратно-поступательное и передает его на пилу. В среднем частота колебаний пильного полотна в минуту составляет 800 — 1000. Амплитуда вертикального перемещения не более 5 см. Некоторые модели позволяют выбирать скорость движения в зависимости от свойств материала.

Ручной лобзик с пилкой может работать с деревом, пластиком толщиной не более 10 см, длиной до 35 см. Для разных типов материалы и рабочие файлы различаются, их ширина составляет 2-10 мм.

Ручное натяжное устройство удерживает полотно пилы для равномерного распила, оно состоит из винтовых или пружинных пружин.

Виды машин

Конструктивно все лобзиковые приспособления можно разделить:

• с нижней опорой;
• с двойной опорой;
• на подвеске;
• с градусной шкалой и упорами;
• универсальный.

Наиболее распространены модели с нижней опорой. Их кровать разделена на две половины: нижнюю и верхнюю. Вверху находится модуль резки и очистки. Внизу находится модуль управления, электродвигатель, передаточный механизм и тумблер. Позволяет обрабатывать листы материала любого размера.

Модели с двойной опорой отличаются тем, что на верхней половине кровати имеется дополнительная рейка. Такие приспособления хороши для создания крупногабаритных деталей.Их проще установить, чем предыдущую версию. Обе модели позволяют обрабатывать материал толщиной не более 8 см. Станок укомплектован рабочим столом с регулируемым углом и высотой.

Подвесные станки монолитной станиной не комплектуются, они очень мобильны. Во время обработки движется режущий блок, а не материал. Рабочий модуль обычно крепится к потолку вручную, поэтому размер материала неограничен. Режущий инструмент перемещается вручную независимо от станины, создавая очень сложные узоры.

Станки с градусной шкалой и упорами подходят для точных волочильных работ. Дизайн позволяет избежать ошибок. Универсальные лобзиковые станки могут выполнять несколько операций, связанных с резкой: сверление, полировку, шлифование.

Изготовление станка своими руками

Самодельный лобзик для чертежного стола: 1 — вставка качающаяся (2 шт.), 2 — скоба (2 шт.), 3 — стол, 4,6 — винты, 5 — тяга, 7 — эксцентрик, 8 — основание, 9 — оси сережек, 10 — коромысло верхнее, 11 — ось коромысла, 12 — барашек, 13 — поперечина натяжного винта (2 шт.), 14 — натяжной винт, 15 — коромысло, 16 — коромысло нижнее, 17 — коробка, 18 — шкив двухреберный, 19 — промежуточный вал, 20 — втулка рейки, 21 — пластина стола, 22 — подшипник с крышкой (2 шт.), 23 — шкив электродвигателя.

На чертеже настольного станка своими руками количество узлов необходимо минимизировать, это: кресло-качалка с неподвижной пилой, станина и электродвигатель. Можно взять двигатель от старого электромобиля.

Владельцам ручного лобзика повезло больше. Можно сделать подставку из листа фанеры и прикрепить к ней лобзик. Чтобы закрепить лобзик своими руками, придется проделать отверстия в основании инструмента. Самая простая модель готова.

Теперь о более сложных и функциональных. Станина изготавливается вручную из фанеры толщиной 12 мм, толстого пластика или текстолита. Это база, ящик для размещения двигателя и механизмов, рабочий стол. С другой стороны, у нас есть кресло-качалка с эксцентриком. Они соединены между собой металлической пластиной с втулками подшипников. Вся конструкция крепится саморезами. Подготовьте пару подшипников для установки промежуточного вала. Металлический шкив с двойным оребрением максимально плотно прижимается к валу, резьбовое соединение надежно.Таким же образом можно сделать эксцентрик.

Для изменения амплитуды движения коромысла на эксцентриковом фланце выполнены четыре круглых сквозных отверстия с резьбой, расположенных на разном расстоянии от оси. Изменяя расположение винта, отрегулируйте качание качалки. Это пара деревянных коромысел, шарнирно прикрепленных к стойке. На задних концах коромысел имеются сквозные прорези, в которые вставлены натяжные винты. Спереди к концам крепится пилка, подвижная за счет металлических петель.Перед скреплением напильник вставляется в паз рабочей поверхности стола.

Механизм прикрепления файлов очень важен. При изготовлении самодельного устройства своими руками ему следует уделить особое внимание … Вкладыши коромысел несут постоянные нагрузки при движении, поэтому жестко закреплены и стянуты винтами с шайбами ​​Гровера. Крепежные скобы не должны сильно сжиматься винтами, позволяя оси шарнира пластины перемещаться.

Стеллаж-качалку желательно изготавливать из цельнометаллического материала. Сверху сделана проточка для коромысла, на нижнем торце вырезано прямоугольное отверстие для второго коромысла. Столб можно сложить пополам, чтобы было легче вырезать отверстия.

Видео как сделать лобзик своими руками:

Как составлять пазлы

Работа над пазлами — отличный способ вовлечь всю свою семью, выполняя веселое и увлекательное задание.Собирая головоломки вместе, вы и ваши близкие на несколько часов будете вовлечены в процесс, улучшая умственную осведомленность и навыки решения проблем. Настройте свою персонализированную головоломку с фотографиями, включив в нее изображения из ваших любимых воспоминаний, чтобы создать единственную в своем роде головоломку. Узнайте больше о создании собственных пазлов с фотографиями ниже.

Перейти к:

Shutterfly предлагает широкий выбор головоломок и дизайнов, которые идеально подходят каждому члену вашей семьи. От пазлов для малышей, пазлов для детей и пазлов для взрослых; пазлы найдутся по душе.Изучите все индивидуальные параметры, которые вы можете создать с помощью конструктора головоломок Shutterfly.

Пазлы для малышей

Начните помогать малышу научиться решать проблемы с помощью персонализированной головоломки для малышей с его любимыми изображениями. В пазлах для малышей детали достаточно большие, чтобы их маленькие ручки могли полностью схватить их и посмотреть, какие части подходят и где. Этот забавный набор из 12 частей включает в себя простые для сборки толстые деревянные кусочки пазла. Этот набор пазлов для малышей удобно поставляется с деревянным подносом, чтобы помочь вашему малышу, когда он начинает собирать свою пазл, а также это удобный вариант хранения.Идеально подходит для малышей в возрасте от 3 лет и старше, персонализированная головоломка для малышей станет изюминкой их дня.

Фотогалерея Головоломка для малышей

Используйте памятное семейное фото в качестве фона для персонализированной головоломки для малышей. Ставя одну деталь за другой, они будут счастливы видеть яркие и улыбающиеся лица членов своей семьи в том виде, в каком они изображены в их головоломке. Выберите изображение, которое запомнится вам и вашему малышу, и они будут мотивированы каждый раз решать головоломку полностью.

Алфавит Животные Головоломка для малышей

Помогите своему малышу выучить азбуку вместе с навыками решения проблем с помощью этой головоломки с алфавитом о животных. По мере того, как они изучают основы азбуки, сборка этой индивидуальной головоломки укрепит то, что они уже знают, и улучшит их навыки решения проблем. Выделив различных животных, вы можете обсудить с малышом, какие животные начинаются с какой буквы алфавита. В конце головоломки с алфавитом животных вы можете включить изображение вашего малыша вместе с его именем, чтобы они знали, что эта головоломка специально создана для них.

Луна и звезды Моя вселенная Головоломка для малышей

Включите запоминающуюся и сентиментальную цитату в пазл вашего малыша, чтобы он знал, как сильно вы о нем заботитесь. Праздничное и красочное произведение искусства с сообщением «Ты моя Вселенная» заставит любого малыша собраться вместе. Включите личные фотографии вашего малыша и изображения всей вашей семьи, а также их имя. Благодаря этим индивидуальным параметрам персонализации вашему малышу будет больше интересно работать и решать его головоломку.

Детские пазлы

Наполните умы вашего ребенка веселыми и сложными детскими головоломками, которые они с удовольствием будут решать в свободное время. Детские пазлы разного размера и размеров не слишком сложны или сложны для сборки, они состоят из множества разных материалов. В зависимости от уровня навыков ваших детей вы можете выбрать количество кусочков пазла из 30 частей или обновить их до головоломки с большим количеством частей.Создайте запоминающуюся головоломку, которую ваши дети будут любить решать, и, когда она будет завершена, она может стать предметом домашнего декора для вашей детской комнаты.

Породы собак Best In Show Kids Puzzle

Лучшим другом ребенка часто оказывается четвероногий питомец. Будучи незаменимыми четвероногими членами семьи, домашние животные всегда будут рядом с детьми на протяжении всей их жизни. Как дань уважения своим питомцам, создайте детский пазл, который празднично выделит их. Вы можете включить в пазл свои собственные фотографии своих пушистых друзей с изображениями собак различных изображений.Когда ваши дети будут решать эту головоломку, они будут вспоминать прекрасные воспоминания, которые они провели со своим лучшим четвероногим другом.

Пазл для детей Dinosaur Party

Идеально подходит для ваших детей, которые любят динозавров. Эта индивидуальная детская головоломка включает в себя различные изображения и названия каждого из динозавров, позволяя вашим детям увидеть, как их любимые динозавры оживают. Ваши дети узнают больше о своих любимых рептилиях, когда они решат свою любимую головоломку с динозаврами. Чтобы сделать вещи более индивидуальными, включите их имя и изображение вашего ребенка, играющего со своими любимыми игрушками-рептилиями.Ваши дети будут рады собрать эту головоломку и увидеть, как их любимые рептилии оживают, когда они собирают каждую деталь вместе.

Детские пазлы «Замок принцесс»

Эти детские пазлы «Замок принцесс» идеально подходят для любого из ваших детей, которые любят сказочную жизнь. В центре головоломки находится замок, в котором есть дополнительные изображения повозки, запряженной лошадьми, а также место для четырех изображений ваших детей. Чтобы сделать вещи более индивидуальными для ваших детей, вы можете добавить их имя в центр замка, чтобы они чувствовали себя принцессами и принцами их головоломки сказочного замка.

Пазлы для взрослых

Пазлы для взрослых, идеально подходящие в качестве подарка для себя или любимого человека, — отличный способ развлечься и развлечься, работая над навыками решения проблем. Каждая фотография-пазл имеет различный фон, что делает вещи более интересными, когда вы складываете каждый кусочек пазла вместе. Найдите время, чтобы дать волю своему творчеству, используя эти различные персональные шаблоны головоломок для взрослых, чтобы создать свою уникальную индивидуальную головоломку для взрослых.

Пазлы для пап

Покажите своему отцу или любому другому отцу в своей жизни, насколько вы заботитесь о нем, с помощью индивидуальной головоломки для папы. С сообщением «Лучший папа на свете» ваш отец почувствует любовь и преданность, которые потребовались, чтобы создать для него эту удивительную головоломку. Выберите один из 4-х размеров, а количество кусочков пазла станет для вашего папы индивидуальной головоломкой для взрослых. От простых для завершения головоломок от 60 до 252 частей, до средних и готовых головоломок с 520 частями до сложных для сборки частей с 1014 частями; твоего папу ждет отличная головоломка.

Пазлы для мам

Этот замечательный подарок ко Дню матери заставит вашу маму почувствовать себя особенной, когда она впервые откроет свою индивидуальную головоломку ко Дню матери. Когда она будет решать головоломку ко Дню матери, она вспомнит о вашем удивительном и запоминающемся подарке. С сентиментальным посланием «Мы любим тебя, мама» вашей маме понравится видеть это сообщение, когда она собирает свою индивидуальную головоломку с фотографиями. Включите все любимые фотографии вашей мамы в ее пазл, и после того, как она соберет пазл, она сможет сформировать свой пазл и превратить его в настенное искусство и предмет домашнего декора, который останется навсегда.

Головоломка с монограммой

Головоломка с монограммой станет отличным подарком для любой пары или семьи. Эти пазлы с монограммами отличаются разнообразием дизайна, которые подойдут любому из ваших близких. Создавая пазл с монограммой, вы можете добавлять разные вещи, такие как полные фамилии, имена членов семьи на картинке, дату, когда они основали свою семью, и любые дополнительные вещи, которые делают их семейную пазл с монограммой уникальной. для их семьи.

Как собирать пазлы

С помощью конструктора фото-пазлов Shutterfly легко создать свой собственный пазл.Используйте приведенные ниже инструкции, чтобы дать волю своему внутреннему творчеству, создавая индивидуальные пазлы. Используя различные типы макетов и шаблонов, вы можете найти дизайн головоломки, который наилучшим образом соответствует вашей индивидуальности и стилю. Следуя этим простым инструкциям, вы сможете создать свою уникальную персонализированную головоломку с фотографиями.

Шаг 1. Найдите шаблон головоломки. Shutterfly предлагает множество шаблонов, которые подходят для любого случая. Из шаблона фото-пазла, в котором есть темы «День матери», «День отца», «Семейные темы» и т. Д., Вы можете найти шаблон, который подойдет любому.

Шаг 2: Выберите размер и количество головоломок. Выберите количество частей пазла — 12, 30, 60, 252, 520 или 1014. В зависимости от размера, он также изменит размеры и размер пазла. Наш пазл самого маленького размера имеет размеры 10 X 14 дюймов и состоит из 60 и 252 частей. Наша пазл среднего размера имеет размеры 16 X 20 дюймов и состоит из 520 частей. Размер нашего самого большого пазла составляет 20 «X30» и состоит из 1014 деталей.

Шаг 3: Начните загружать изображения и настраивать их! А вот и самое интересное! Начните с добавления и перестановки изображений в шаблоне, который вы выбрали на шаге 1.Вы также можете добавить текст или любые специальные сообщения в свою персонализированную головоломку с фотографиями. Некоторые шаблоны пазлов также позволяют изменить цвет фона в соответствии с любым стилем, который вам нужен. На этом этапе вы можете дать волю своему творчеству.

Шаг 4: Окончательная проверка и добавление в корзину. После того, как вы закончите настройку своей головоломки с фотографиями, завершите все последние штрихи, которые вы, возможно, захотите добавить и добавить в корзину.

Шаг 5: Наслаждайтесь! Теперь, когда вы получили персонализированный пазл с фотографиями, начните собирать пазл.Когда вы закончите, вы можете разбить его на части и снова собрать, или вы можете склеить части вместе, чтобы сделать его предметом домашнего декора. Поскольку в пазле представлены ваши самые ценные фотографии, он станет отличным произведением искусства для вашей стены или домашнего декора.

Заключительные мысли

Персонализированные головоломки — отличный способ привлечь всю семью к достижению общей цели. Составление фото-пазла напомнит вам все удивительные воспоминания, напечатанные на пазле.Каждая головоломка имеет свою уникальность и станет отличным подарком для вас или кого-то из ваших близких.

Сопутствующие товары :

Персонализированные игры для запоминания

Пользовательские игральные карты

Магазин персонализированных подарков

Пазл на перспективу: очистите свой разум с помощью головоломки

В сегодняшнем мире суеты трудно сохранять ясную голову. Но ясность может быть ключом к успеху и благополучию — и это может быть просто чулан.Если внутри у вас сложены пазлы, вытащите их. Они предназначены не только для развлечения; они могут быть эффективным инструментом для улучшения психического здоровья и улучшения перспектив. Вот как:

Лобзики повышают концентрацию внимания. Чтобы разгадывать головоломку, требуется, чтобы разум изучал изображения, заставляя мозг оттачивать свои навыки фокусировки. Хотя поиск крошечных частей, которые сцепляются друг с другом, требует усердия и усилий, результат велик: повышенная концентрация. Концентрация не только усиливает концентрацию внимания, но и устраняет отвлекающие мысли, способствуя ясности.

Ваша память улучшается. Во время решения головоломки высвобождается дофамин — химическое вещество мозга, отвечающее за память. В частности, головоломки помогают отточить память, потому что они побуждают разум продолжать активно работать в течение длительного периода времени. Исследования показали, что головоломки могут даже предотвратить потерю памяти и слабоумие.

Пазлы приносят мир. Выполнение чего-то, что занимает ум в увлекательной манере, например, головоломки, приносит чувство спокойствия и безмятежности.Внешние заботы и стресс исчезают, когда ум настраивается на что-то медитативное и приносящее удовлетворение. Головоломки могут избавить вас от беспорядка в вашей жизни и освежить мысли и настроение, принося мир, ясность и удовлетворение.

Творческие результаты. Придумать, как собрать пазл вместе, может показаться несложным, но требуется много творческого подхода, когда вы разбираетесь в лабиринте цветов и форм, чтобы найти идеальный вариант. Чем сложнее головоломка, тем больше творческого потенциала и тем лучше для вашего здоровья.Творчество улучшает мышление, повышает самооценку и снижает стресс.

Пазлы вдохновляют на взаимодействие. Работа над пазлом может быть индивидуальным занятием, но это также отличный способ пообщаться с другими. Пилы позволяют людям заниматься вместе, используя свои руки и разум, чтобы что-то конструировать. Здесь нет соревнования, только командная работа и общение — и то, и другое положительно стимулирует мозг.

Пазлы — это увлекательный способ развить ум и способствовать психическому здоровью и ясности ума.Попробуйте и получайте удовольствие, собирая по кусочкам лучшую жизненную перспективу.

Польза для здоровья от головоломок

Вы ищете здорового отвлечения и побега от окружающего мира? Не ищите ничего, кроме вашего обеденного стола и головоломки. Хотя мы физически дистанцируемся и больше остаемся дома из-за COVID-19, головоломки — отличный способ скоротать время. Собирая пазлы, вы получаете много преимуществ для здоровья, они помогают снизить стресс и улучшить память.

Работа практикующим врачом может вызывать стресс в обычное время, и тем более во время пандемии. Именно здесь забота о себе и поиск способов быть внимательными вдали от работы могут быть полезны для вашего здоровья. Внимательность — это акт привлечения сознательного внимания к задаче в настоящий момент, и головоломки — хороший способ практиковать ее.

Когда я сажусь, чтобы разгадывать свою головоломку, моя собака расслабляется в своем «месте для головоломки», и я могу оставить все стрессы мира за дверью, пока я ныряю в красивую горную сцену или фотографию милых щенков или котята.

Пазлы тоже полезны для мозга. Исследования показали, что решение головоломок может улучшить познавательные способности и зрительно-пространственное мышление. Сложение частей головоломки требует концентрации и улучшает кратковременную память и решение проблем. Использование головоломки в качестве упражнения для ума может пробудить воображение и повысить как ваши творческие способности, так и продуктивность.

Это может быть уединенная деятельность или совместная деятельность с кем-то еще.

Проведение времени наедине с головоломкой — также отличный способ расслабиться и сбросить напряжение после напряженного дня.Работа над головоломкой с кем-то может помочь вам уйти от экранов и установить личную связь. Каждый раз, когда я навещаю свою семью в Мичигане, у нас с мамой есть головоломка, над которой нужно работать. Я с нетерпением жду возможности провести это время с ней, сотрудничать и наверстывать упущенное.

Нет ничего более приятного для меня, чем поставить последний кусок пазла на его место. Это дает чувство выполненного долга. Я призываю вас найти в это время загадку по своему вкусу — это будет похоже на мини-отпуск от внешнего мира.

— Джилл Райли, магистр медицинских наук, старший научный сотрудник отделения хирургии Майкла Э. Дебейки Медицинского колледжа Бейлора

Изготовление самодельных пазлов своими руками: По частям

Семьи похожи на пазлы. Они подходят друг к другу определенным образом, и если чего-то не хватает, это все отбрасывает. — Ричард Шифф

Если вы счастливый родитель ребенка, который любит головоломки, вам, вероятно, дается долгие тихие отрезки времени, пока он или она собирает их вместе.Головоломки отлично подходят для развития аналитических, пространственных навыков и навыков концентрации. Изготовление самодельных пазлов своими руками добавляет в список ловкость рук и творчество. Для ребенка, который не очень интересуется пазлами, составление одной из них — отличный способ пробудить интерес к тому, чтобы на самом деле решали головоломку . Возьмите немного клея и давайте соберем все вместе.

Необходимые материалы

ступеней

1. Арт.

Во-первых, вам понадобится картинка, чтобы превратить ее в пазл.Отличный вариант — использовать собственные рисунки вашего ребенка. Если у них есть рисунок или картина, которые им нравятся, или они хотят сделать новый для этой поделки — отлично! Тем не менее, вы должны дать понять, что он будет разрезан, иначе могут возникнуть припадки. Картинка, вырезанная из журнала или распечатанная в Интернете, тоже подойдет. В этом случае вы можете использовать то, чем увлекается ваш ребенок или о чем он хочет узнать, и готовую деталь тоже будет сложнее собрать.

Для детей постарше, которые умеют читать, вы можете попробовать уникальное задание: составить пазл из страницы книги.В зависимости от того, насколько грамотен ваш ботаник, это может быть что угодно, от любимого стихотворения Доктора Зюса до страницы из Ромео и Джульетты .

2. Клей.

Следующий шаг — наклеить рисунок на картон или картон. Картон — это тонкий, но жесткий материал, из которого сделаны коробки для хлопьев. Он достаточно прочный, но при этом его легко прорезать. Другой вариант — подобрать плакатный картон из пенопласта. Обрежьте кусок до того же размера, что и ваша фотография, и убедитесь, что он плоский и на нем нет изгибов.Вы можете использовать острые ножницы, чтобы разрезать кусочки, но нож для резки коробок или нож X-Acto будут намного точнее. Очевидно, что вырезать изображение и картон должны только взрослые. Используйте белый школьный клей или пасту и покройте весь кусок картона супертонким слоем. Для этого следует использовать кисточку для клея, чтобы клей распределился равномерно. Детям младшего возраста понадобится помощь в разбавлении клея; они любят делать бассейны. Прижмите картинку вниз, сглаживая от одного конца до другого. Для дополнительной устойчивости пазла вы также можете нанести слой шеллака поверх изображения.Мод Podge — хороший.

3. Розыгрыш

Когда клей полностью высохнет, обычно через 24 часа, перманентным маркером нарисуйте линии деталей на обратной стороне картона. Дети могут делать это сами, и размер и количество фигур, которые они рисуют, вероятно, хорошо сочетаются с уровнем сложности головоломки, с которой они могут справиться. Вы можете направить их в этом. Кусочки должны быть достаточно большими, чтобы их можно было вырезать, так что сдерживайте тех, кто пытается рисовать крошечные сложные формы.Если это ваша первая головоломка, рекомендуется избегать острых углов и вместо этого рисовать мягкие кривые. Это значительно упростит вырезание на следующем этапе. Не бойтесь склеивать несколько разных головоломок одновременно, так у вас будут резервные копии на случай, если вы ошибетесь.

4. Разрез

Как упоминалось ранее, любые стрижки должны выполняться только взрослыми. Используя лезвие X-Acto, нож для коробок или острые ножницы, аккуратно вырежьте кусочки пазла.Очень важно, чтобы вы не торопились, использовали это как урок, чтобы научить детей проявлять терпение. Вырезая каждый кусок, складывайте его в кучу, чтобы дети могли собрать их и собрать обратно. Это должно занять их и уберечь мизинцы.

5. Заключить сделку

Если вы не применяли Modge Podge на шаге 2, вы можете сгладить его, когда головоломка снова соберется. Имейте в виду, что после нанесения герметика его уже не разобрать.

Если вы предпочитаете менее грязную замену Modge Podge, то посмотрите клейкие листы Puzcraft Puzzle Saver.

Наконец, вам решать, что делать дальше. Вы можете создать пазл и подарить его бабушке и дедушке или оставить его разбитым и подарить друзьям вашего ребенка на вечеринке по случаю дня рождения. Это замечательный домашний подарок, особенно если используется детский рисунок.

Cheater’s Version : используйте старую головоломку, от которой ваши дети устали, и обновите ее.
