Из чего можно сделать расширительный бак для отопления своими руками: фото, как правильно сделать бачок из пластиковой канистры

Содержание

фото, как правильно сделать бачок из пластиковой канистры

В системах индивидуального отопления устанавливают расширительный бак.

Основная задача, которая преследуется при установке, — компенсация изменения объема жидкости при нагревании.

Назначение расширительного бака

На самом деле трубопроводы и нагревательные приборы при изменении температуры изменяют внутренний объем, заполненный теплоносителем, незначительно. В качестве теплоносителя в системах отопления чаще используется вода, которая при нагревании до температуры 90—95 °С может увеличить объем на 2,5—2,8%.

Внимание! Излишки объема жидкости направляют в специальную емкость, которая располагается выше всех в отопительной системе.

Еще одна задача, которую решают при установке расширительного бака, заключается в том, что наличие подобной емкости позволяет заполнить систему теплоносителем.

Чтобы поток жидкости циркулировал по трубопроводам и нагревательным приборам, соблюдают условие неразрывности потока (

о нем писал в середине XVIII века Даниил Бернулли).

Неразрывность потока — отсутствие мест, где нет воды. Наличие пустот создаст условие, при котором имеющиеся газовые пузыри, не позволят двигаться жидкости.

Наблюдается подобное явление в начальный период отопительного сезона, образуются воздушные пробки, которые удаляют, заполняя систему водой. Излишки жидкости находятся сверху в специальной емкости.

Справка! Естественная циркуляция внутри замкнутого пространства возможна только при наличии определенного гидростатического напора (Нст). Чем выше значение Нст, тем интенсивнее происходит циркуляция теплоносителя.

При снижении температуры теплоносителя происходит уменьшение объема. Часть воды из расширительного бака снова возвращается в отопительную систему.

Виды

Системы отопления выполняют с естественной и принудительной циркуляцией

теплоносителя.

В традиционных конструкциях обогрева применяют расширительные баки открытого типа.

В тех случаях, когда теплоноситель побуждается к движению с помощью специальных циркуляционных насосов, чаще применяют расширительные устройства закрытого типа.

Открытого типа

Расширительный бак открытого типа представляет обычный металлический короб, соединенный с трубой от отопительной магистрали. Его размещают в максимально высоком доступном месте здания (дома).

В течение отопительного сезона регулярно инспектируют наличие воды в емкости. При необходимости производят доливку жидкости в раcширительный бак.

Некоторые специалисты устанавливают поплавковую систему управления уровнем в расширительном баке. При понижении уровня поплавок опускается, что приводит к открытию крана-питателя.

Вода самостоятельно доливается до нужного уровня. Автоматические системы монтируют только там, где есть водопровод, в котором поддерживается давление, превышающее

гидростатическое значение Нст.

Плюсы открытой системы:

  1. Крайне простое устройство, легко изготовить своими руками.
  2. Может годами функционировать, не вызывая никаких нареканий от пользователей.

Минусы открытой системы:

  1. Коррозия повреждает расширительный бачок в первую очередь.
  2. Нужно регулярно контролировать наличие жидкости и при необходимости доливать. Зачастую в частных домах при монтаже отопительной системы о емкости для расширения теплоносителя вспоминают в последнюю очередь. Размещаю ее около потолка, что создает неудобства при доливке. Вынуждены использовать плоские бутылки, чтобы долить воду.
  3. Необходимо проложить дополнительную трубу, которая будет обогревать только пространство около потолка.

Важно! Теплоноситель имеет тенденцию испаряться. Его периодически нужно доливать, чтобы внутри системы обогрева не образовывались воздушные пробки.

Вам также будет интересно:

Закрытый бачок

В таких баках имеются два объема, разделенные между собой подвижной мембраной. В нижнем пространстве находится теплоноситель, а в верхнем — обычный воздух.

Для создания предварительного давления в системе на воздушной части бачка предусмотрены клапан и штуцер. Подсоединив насос можно повысить давление внутри воздушной камеры.

С помощью манометра контролируется и устанавливается заданное давление в системе отопления Нст.

Монтаж подобного устройства производят в разных частях отопления, чаще традиционно устанавливают вблизи котла на подающей магистрали.

Некоторые пользователи монтируют дополнительные краны и манометры, чтобы знать значение давления в процессе работы.

Положительные показатели

закрытой системы:

  1. Не нужно постоянно следить за уровнем теплоносителя в системе, заправив ее один раз, в течение нескольких лет можно не беспокоиться о наполненности.
  2. В теплоноситель добавляют незамерзающие жидкости (высококипящие спирты), которые не боятся понижения температуры ниже 0 °С, что важно для загородных домов, которые посещают только периодическими наездами.
  3. Нет коррозии металла, так как воздух внутрь не поступает.

Минус условный. Нужно оборудовать закрытую систему отопления приборами контроля, а также предохранительным клапаном, который откроется в случае резкого повышения давления.

Внимание! Резкое повышение давления в теплоносителе возможно только в том случае, если прекратится его циркуляция. Такое может быть при повреждении или отключении циркуляционного насоса.

Есть еще один недостаток, о котором изготовители закрытых бачков говорить не хотят. Мембрана со временем теряет эластичность

. При изменении давления внутри произойдет повреждение. Поэтому в продаже встречаются разборные бачки. В них несложно произвести замену мембраны через определенное время. Обычно такое обслуживание делают летом, проводя подготовку к новому отопительному сезону.

Изготовление расширительной емкости своими руками: фото

Начинать работу следует, создав чертеж или эскиз будущего изделия. При этом оцениваются материалы и инструменты для изготовления расширительного бака, имеющиеся у домашнего мастера.

Фото 1. Так выглядит схема открытого расширительного бака с поплавковой системой управления уровнем воды.

Объем бака для системы отопления отдельного дома или квартиры

Только при эксплуатации будет заметно, как теплоноситель быстро испаряется. Потребуется частая его заливка. Многим кажется, что нужен небольшой объем. Существуют рекомендации, что достаточно для расширительного бака иметь емкость на 5—7 л. Конечно, такой объем найти или изготовить проще.

При изменении режима работы котла (даже зимой бывают оттепели, когда нагрев теплоносителя производится до температуры всего

40—45 °С). Из расширительного бака вода может полностью уйти внутрь системы.

Справка! На практике доказано, что минимально необходимо иметь эту емкость объемом не менее 10% от общего объема всей системы.

Подсчитать объем расширительного бака несложно. Определяется протяженность трубопроводов, а также количество секций во всех батареях. Например, для дома площадью около 100 кв.м. объем отопительной системы составляет 120—140 л. Тогда расширительный бак должен быть не менее 12—14 л. Можно немного больше, чтобы реже доливать воду.

Непосредственное изготовление

Когда домашний мастер приступает к работе, то у него имеются следующие варианты:

Как правильно сделать из пластиковой канистры

С готовыми емкостями проще. Нужно иметь электродрель с набором сверл. Процесс сводится к сверлению отверстия, в которое можно провести трубу

диаметром 21—27 мм.

  1. Найти сверло столь большого диаметра в домашних условиях бывает трудно. Поэтому размечают окружность, а затем по контуру насверливают отверстия.
  2. С помощью напильника стачивают перемычки и придают отверстию приемлемый вид.
  3. Используют широкие шайбы, резиновые прокладки и гайки с нужной трубной резьбой.
  4. Собирают будущую конструкцию и устанавливают повыше, желательно на чердаке.
  5. Для предотвращения интенсивного испарения накрывают крышками.
  6. Чтобы избежать замерзания в зимний период дополнительно утепляют. Используют вышедшие из употребления теплые вещи или различные утеплители, например, «Урса».

Такой способ изготовления расширительного бака наименее затратный.

Важно! Если есть в наличии молочная фляга объемом 40 л, то ее удобнее всего применять для создания расширительной емкости отопительной системы. Крышка при эксплуатации закрывается неплотно, убирается резиновая прокладка.

Изготовление из листового материала

К исходному материалу предъявляются определенные требования. Толщина листов должны быть не менее 4 мм. При использовании листа с меньшей толщиной срок службы может быть ограничен лишь несколькими сезонами.

После приобретения материала приступают к разработке эскиза расширительного бака.

Фото 3. Так выглядит изготовленный из листового материала расширительный бачок с отверстием для отвода воздуха и патрубком перелива.

Потребуются следующие инструменты:

  • углошлифовальная машинка (болгарка) с отрезными дисками по металлу;
  • дрель с набором сверл от 3 до 10 мм;
  • сварочный аппарат с электродами диаметром 3—4 мм.

Для сборки понадобятся еще дополнительные приспособления, чтобы выставить и зафиксировать листы заготовки. Обычно мастера изготавливают простейшие кондукторы, которые позволяют установить заготовки под углом 90°.

Внимание! При выполнении любой работы необходимо соблюдать правила техники безопасности. Использовать защитные очки или маски, а также специальные перчатки и фартук из брезента.

При разметке листов используются чертилки с наконечником из твердых сплавов, линейки и угольники. Обязательно учитывается толщина пильного диска углошлифовальной машинки. Рекомендуется применять более толстые диски. Цена такая же, что и у тонких, но при работе они изнашиваются медленнее.

Справка! При резке заготовок необходимо фиксировать лист к верстаку, используя струбцины или специальные магниты.

Сразу вести сварку всего сварного шва нельзя, заготовки «поведет». Поэтому сначала весь короб будущего изделия собирают на нескольких прихваченных точках. Только потом проваривают швы полностью.

Проверку сваренного изделия проводят с помощью керосина, который наливают внутрь и мелом отмечают места, где появляются капельки керосина.

Горючую жидкость полностью сливают, короб промывают проточной водой. Только после просушивания снова проваривают швы, где наблюдались дефекты.

Патрубки проваривают особенно тщательно. В них при монтаже могут возникнуть дополнительные напряжения. Метод проверки керосином обязателен для всех патрубков.

После сварки расширительный бак окрашивают с помощью комбинированных грунтовок типа «3 в 1» (грунт-эмаль). Внутреннее пространство тоже может быть окрашено. Для этого краска заливается внутрь изделия. Патрубки перекрываются. Потом короб энергично переворачивается в разные стороны. Излишки краски сливаются через один из патрубков.

Внимание! Алкидные эмали высыхают в течение 24 часов. Но внутри процесс полимеризации лакокрасочного покрытия будет идти в два—три раза дольше, что следует учитывать перед началом использования.

Установка в систему

После изготовления изделия его устанавливают по месту. Соединяют все патрубки. Для уплотнения применяют льняную подмотку. Чтобы в дальнейшем предотвратить теплопотери, расширительную емкость дополнительно утепляют. Используются любые теплоизолирующие маты, например, изготовленные из базальтового волокна толщиной 40 или 50 мм. При равномерном укрытии подобный утеплитель надежно сохранит тепло.

Полезное видео

Ознакомьтесь с видео, в котором рассматривается устройство самодельного расширительного бака.

Резюме

Расширительный бак — важнейшее устройство в системе отопления, которое обеспечивает работоспособность в течение всего отопительного периода. Простейшие баки могут быть изготовлены домашними мастерами своими силами. В случае возникновения затруднений, лучше будет обратиться к специалистам.

Расширительный бачок для отопления своими руками закрытого и открытого типов

На чтение 10 мин Просмотров 197 Опубликовано Обновлено

Как можно эффективно стабилизировать давление в системе отопления? Решение этой задачи заключается в применении комплексных мер, в том числе – установка специальных компонентов. Одним из них является расширительный бачок для системы отопления: закрытый, открытый, давление в которых должно быть стабильным при любых режимах работы.

Назначение расширительных емкостей отопления

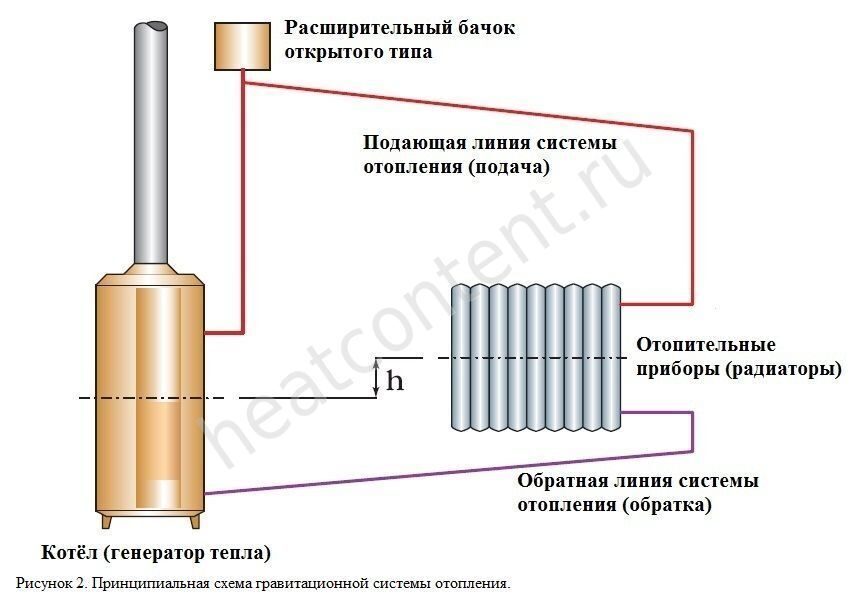

Гравитационная система отопления с открытым расширительным баком

Прежде чем рассмотреть бачки расширительные для системы отопления нужно выяснить их назначение. Оно связано со свойством воды или аналогичного ей теплоносителя расширяться под действием температуры. В результате этого возрастает давление в системе. Его избыток должен компенсироваться.

Использование воздухоотводчика или подобной ему запорной арматуры эффективно, но имеет определенные отрицательные стороны. Главной из них является выход воды из системы, в результате чего велика вероятность образования воздушных пробок. Но как работает расширительный бачок в системе отопления при возникновении избыточного давления? Рассмотрим общий принцип работы на примере самой простой открытой модели:

  • В нормальном состоянии расширительный бачок закрытого типа заполнен на 2/3;
  • При возрастании объема теплоносителя уровень заполнения емкости увеличивается, тем самым стабилизируя систему;
  • Как только температура воды опустится до оптимального уровня, – ее объем в системе снизится до нормального;
  • Одновременно уровень теплоносителя в баке стабилизируется.

По такому же принципу работают закрытые модели. Разница заключается в конструкции – она разделена на 2 камеры. Первая подсоединяется к магистрали отопления и заполняется водой, а во второй создается давление, равное нормальному для данной системы. Причем обе камеры разделены эластичной мембраной. Как только объем теплоносителя в трубах превышает критический – давление в расширительном бачке отопления компенсирует этот процесс путем смещения мембраны. Таким способом временно увеличивается фактический объем отопления.

Для системы с принудительной циркуляцией запрещено ставить расширительный бак открытого типа. Он не сможет обеспечить требуемую герметичность.

Расширительный бак открытого типа

Расширительный бак для гравитационной системы отопления

Самой простой разновидностью являются открытые модели. В большинстве случаев они представляют собой негерметичную емкость, устанавливаемую в самой верхней точке системы. Это важный момент, так как расположение расширительного бачка в системе отопления напрямую влияет на функциональные и эксплуатационные качества.

Основной принцип работы расширительного бачка в системе отопления гравитационного типа заключается в компенсации теплового расширения теплоносителя. Этот элемент можно изготовить самостоятельно, либо приобрести заводскую модель. Важными эксплуатационными параметрами для бака открытого типа являются:

  • Устойчивость материала изготовления к постоянному воздействию воды и резким перепадам температур. Лучше всего себя зарекомендовали изделия из нержавеющей стали;
  • Правильно рассчитанный объем, напрямую зависящий от количества воды в системе;
  • Невозможность изменения месторасположения. Это обусловлено конструкцией.
Усовершенствованный открытый расширительный бак

До того как установить расширительный бачок в системе отопления открытого типа нужно ознакомиться с его преимуществами. Главным из них является доступная стоимость и простой монтаж. Помимо традиционной схемы можно сделать небольшую модернизацию. Для этого кроме патрубков соединения к магистрали монтируются дополнительные – контролирующий минимальный уровень жидкости и соединенный с трубой подпитки для пополнения системы.

Одним из недостатков такой конструкции является постоянное испарение теплоносителя из системы. На первый взгляд, это показатель незначителен, но если установка расширительного бачка отопления была выполнена на неотапливаемом чердаке – разность температур воздуха и теплоносителя пагубно скажется на КПД системы.

Выход из подобной ситуации – утепление стенок емкости и установка верхней крышки с плотным прилеганием. В таком случае скорость испарения воды значительно снизиться, а внешние факторы не будут влиять на температурный режим работы.


Для того чтобы сделать расширительный бачок для отопления своими руками можно подобрать соответствующую емкость и установить в нее соединительные патрубки.

Не рекомендуется монтировать пластиковые емкости, так как в большинстве случаев они не рассчитаны на высокое температурное воздействие. Оптимальный вариант – герметичная конструкция из оцинкованного металла.

Расширительный бак закрытого типа

Расширительный бак отопления закрытого типа

Намного сложнее выбрать расширительный бачок закрытого типа. Это объясняется повышенными требованиями к конструкции, так как она рассчитана для эксплуатации в системах с повышенным уровнем давления.

Роль расширительного бачка в системе отопления более существенна, чем для открытых моделей. В процессе работы циркуляционного насоса в совокупности с температурными колебаниями возникают скачки давления. Изменяя свое месторасположение, эластичная мембрана бачков расширительных для системы отопления стабилизирует давление до нужного уровня.

Важно учесть следующие особенности конструкции и ее эксплуатации:

  • Правильно рассчитанный объем расширительного бачка закрытого типа. Для этого необходимо воспользоваться рекомендованной методикой;
  • Вид мембраны – баллонная или диафрагменная;
  • Возможность установки манометра вместе с клапаном сброса давления в воздушной камере. Это необходимо для резкого уменьшения давления в системе отопления.

Но как будет работать расширительный бачок в системе отопления, если его параметры не соответствуют требованиям? В этом случае он просто не будет выполнять своих функций.

Замена мембраны

Виды закрытых расширительных баков для отопления

При выборе нужно обратить внимание на конструкционные особенности определенной модели. Так как сделать расширительный бак для отопления своими руками затруднительно – лучше всего приобрети уже готовый заводской. Важным моментом является возможность установки новой мембраны. Периодическое воздействие давления в расширительном бачке отопления со временем может привести ее в негодность – потеряется эластичность либо герметичность.

В таком случае нужно выполнить замену мембраны. Лучше всего изначально приобрести конструкцию с фланцевым креплением. Их корпус не монолитный, а состоит из 2-х частей, соединенных между собой с помощью фланца. Демонтировав этот элемент можно заменить дефектную мембрану на новую. Узнав основные принципы работы расширительного бачка в системе отопления, нужно придерживаться следующего порядка работ:

  • На соединительном патрубке бака с системой отопления обязательно должна быть установлена запорная арматура. Перекрывается доступ теплоносителя в водяную камеру;
  • Во время демонтажа из водяной камеры польется теплоноситель – нужно заранее подготовить емкость для его сбора;
  • Активируется клапан сброса давления на воздушной камере.

Дальнейшие действия зависят от модели расширительного бака.

Даже в небольшой системе отопления роль расширительного бака важна. Для автономной схемы можно использовать небольшие емкости с горизонтальным или вертикальным монтажом.

Расширительный бак своими руками

Чертеж открытого расширительного бака

Можно ли и как сделать расширительный бачок для отопления? В силу сложности конструкции закрытого типа в домашних условиях ее изготовить затруднительно. Поэтому рассмотрим технологию и порядок действий для сварки открытой емкости для отопления.

В качестве материала изготовления лучше всего выбрать листы нержавеющего железа. Однако могут возникнуть трудности с их сваркой. Поэтому для производства расширительного бачка для отопления только своими руками чаще всего используют оцинкованный металл. Толщина листов обычно составляет от 0,8 до 1,5 мм.

Объем конструкции должен составлять 5% от общего количества воды в системе. Также нужно учитывать степень расширения теплоносителя. Для воды этот показатель равен 0,3% на каждые 10°, т.е. если общий объем теплоносителя составляет 300 л, то вместимость расширительного бака должна быть не менее 15 л. Исходя из этих данных, определяются габариты будущей конструкции.

Для того чтобы сделать расширительный бак для отопления самостоятельно нужно выполнить следующие действия:

  • Составить чертеж с учетом рассчитанного объема емкости;
  • С помощью «болгарки» вырезать из листов заготовки. Нужно помнить, что при формировании сварочных швов фактические размеры бака будут меньше;
  • Вырезаются отверстия для последующей сварки патрубков, выполняется их монтаж;
  • Соединение стенок конструкции, проверка герметичности.

Для защиты от попадания мусора и предотвращения испарения теплоносителя рекомендуется установить верхнюю крышку. С ее помощью можно осуществлять ревизию расширительного бачка открытого типа.

Установку самодельного расширительного бачка отопления можно делать только после монтажа всей системы. В противном случае велика вероятность несостыковки патрубков.

Расчет мембранного бака

Коэффициенты заполнения расширительного бака

Перед тем как установить расширительный бачок с мембраной в системе отопления нужно выполнить расчет его объема. Простая схема для отрытой емкости в данном случае не подходит. Для этого нужно воспользоваться другой методикой.

Определяющим параметром будет коэффициент заполнения расширительного бака закрытого типа. Сначала нужно вычислить максимальный объем расширения воды в системе по следующей формуле:

Где Е — Коэффициент теплового расширения, С — Общий объем теплоносителя в системе, Рмин — Начальное давление в системе, Рмакс — Максимально допустимая величина давления, Кзап — Коэффициент заполнения бака при различных значениях давления. Данные берутся из таблицы.

Значения давления должны быть точными. В противном случае, независимо от расположения расширительного бачка в системе отопления, он не будет выполнять своих функций или быстро выйдет из строя. Рекомендуется к получившимся расчетным показателям прибавить 5% для запаса. Он может потребоваться при установке дополнительных секций радиаторов в системе и увеличения общего объема теплоносителя.

Перед приобретением мембранного бака нужно ознакомиться с инструкцией от производителя. В ней указаны особенности выбора и монтажа для этой модели.

Монтаж расширительного бака

После проведения просчетов можно приступать к установке расширительного бачка отопления. Важно правильно выбрать его месторасположение на общей схеме. Это напрямую зависит от типа системы – гравитационная или с принудительной циркуляцией. Несмотря на то, что роль расширительного бачка в отоплении останется неизменной – некорректный монтаж может привести к сбоям в работе.

Открытая конструкция

Схема установки открытого расширительного бака

Установка расширительного бака открытого вида осуществляется в самой верхней точке системы.

Некоторые специалисты рекомендуют его монтаж сразу после разгонной вертикальной магистрали. При добавлении воды в систему через расширительный бак вероятность обратного хода уменьшается. Также в этом месте схемы обычно самая высокая температура теплоносителя и соответственно – его расширение. Можно также осуществить подключение к обратной трубе. Но тогда работа расширительного бачка в системе отопления будет менее эффективна.

Перед установкой рекомендуем ознакомиться с общими правилами и советами:

  • Допускаются небольшие отклонения по горизонтали и вертикали конструкции. Но они не должны превышать 2-3°;
  • Утепление можно сделать с помощью базальтовой ваты. Она не боится влажности, а самое главное – высоких температур;
  • При критическом превышении давления внутри расширительного бачка отопления часть жидкости может через верхнюю крышку попасть на пол чердака. Рекомендуется в этом месте сделать улучшенную гидроизоляцию пола.

Плановый осмотр состояния бака можно делать 2 раза в месяц при постоянной работе отопления и обязательно перед первым запуском системы.

Мембранный бак

Схема установки мембранного расширительного бака

Установка мембранного расширительного бачка в системы отопления осуществляется только на обратную трубу перед циркуляционным насосом.

Обязательным условием является соблюдение температурного режима в помещении. Уровень нагрева воздуха не должен быть менее +5°С. Монтажу не должны препятствовать посторонние предметы. Это же касается и обслуживания конструкции.

Корректная установка расширительного бачка в систему отопления заключается в соблюдении его уровня. Конструкция должна стоять строго вертикально. Даже небольшой наклон может стать причиной неправильной работы. Для безопасности обслуживания на воздушную камеру следует поставить воздушный клапан для быстрого снижения давления в ней в случае возникновения аварийной ситуации.

Нужно помнить, что расположение расширительного бачка в отопительной системе должно быть не только корректным в техническом плане, но и удобным для его обслуживания.

Принципиальное отличие работы расширительного бачка в системе отопления закрытого типа заключается в возможности его быстрого демонтажа. Поэтому рекомендуется установить 2 отсекающих крана во время установки — один на подводящий патрубок к системе отопления, а второй – на водяную камеру бака. Перекрыв их, можно быстро демонтировать емкость для выполнения ее ремонта или установки новой.

В видеоматериале представлены особенности конструкции расширительных баков и их роль в работе системы отопления:

Расширительный бак для отопления открытого типа своими руками

Расширительный бак компенсирует увеличение объема нагретого теплоносителя, снижая давление в разводке. Поэтому такой узел должен присутствовать как в открытой, так и в закрытой системе отопления. Причем бак для закрытой системы можно сделать даже своими руками, используя самодельные или готовые емкости.

Расширительный бак – где его наиболее выгодно расположить

В большинстве случаев компенсатор для теплоносителя монтируется между напорным штуцером или патрубком котла и первой батареей. При таком месторасположении расширительный бак открытого типа заменяет предохранительный клапан – при перегреве котла пар пойдет не в систему, а вырвется наружу, сразу в атмосферу.

В многоэтажных домах расширительный бак монтируется в чердачной зоне или под потолком котельной

Но чтобы это случилось, бак нужно оформить в качестве наивысшей точки системы, подняв и над котлом, и над батареями, и над разводкой. Для этого в точке сопряжения вертикальной ветви напорного трубопровода с горизонтальным участком обустраивают тройник, к верхнему отводу которого крепят отрезок арматуры, соединяющей систему и бак.

Поэтому в многоэтажных домах расширители монтируют в чердачной зоне. Или под потолком в котельной, если, конечно, это позволяют габариты и объем бака. Следовательно, перед сборкой нам нужно попытаться вычислить геометрию емкости, отталкиваясь от рекомендуемого объема.

Как вычислить объем бачка

Габариты расширительного бака для системы отопления открытого типа вычисляют исходя из объема и температуры теплоносителя. Причем простейшая формула оперирует только первым параметром. В этом случае объем бака равен пяти процентам аналогичного параметра системы.

Например, если в разводку, котел и батареи залили 200 литров воды, то объем расширительного бака равен 10 литрам (200×5%).

Более точная и сложная формула оперирует не только вместительностью системы, но и температурой теплоносителя. Ведь нагрев на 10 градусов Цельсия масштабирует объем на 0,3 процента. И поскольку начальная температура воды равна комнатной (20 °C), а максимальная температура нагрева доходит только до 100 °C, то и масштабирование объема залитой в систему жидкости возможно только до 2,4% (((100-20)/10)×0,3).

То есть, если в разводку залито те же 200 литров, то объем бака по уточненной формуле не превысит 4,8 литра (200×2,4%).

На практике лучше воспользоваться либо большим значением, вычисленным по 5-процентной пропорции, либо усредненным результатом, который определяется по половине суммы 5% и 2,4% объема теплоносителя. И для 200-литровой системы средний объем равен 7,4 литра ((10+4,8)/2).

Теперь, когда нам известен метод вычисления емкости бака, мы можем перейти к технологии сборки самого изделия.

Самодельная конструкция из листового металла

В редкой отопительной системе вместится более 200-300 литров теплоносителя, следовательно, объем нашего бака будет равен 10-15 литрам. Чтобы сделать такой бак нам понадобится лист металла габаритами 50×75 сантиметров. Толщина листа может быть произвольной, но оптимальной считается 2-миллиметровый вариант.

Бак из листового металла может собрать только опытный сварщик

Ну а сам процесс сборки выглядит следующим образом:

  • Режем болгаркой лист на две заготовки 25×75 сантиметров.
  • Режем болгаркой эти полосы на шесть заготовок 25×25 сантиметров.
  • Прожигаем резаком или электродом дыру в одной заготовке и ввариваем в этом месте штуцер с резьбовым сгоном на 1,0 или ½ дюйма.
  • Прихватываем сваркой две заготовки под прямым углом друг к другу. Аналогичным образом поступаем и с еще двумя заготовками. Далее собираем куб без дна и крышки, соединив эти уголки сваркой.
  • Провариваем швы до герметичного состояния. Тестируем стыки мелом и керосином.

Для проверки герметичности шва мел наносим снаружи, керосин – изнутри. Если спустя некоторое время не меловой полоске не появились жирные пятна, шов проварен герметично.

  • Привариваем к кубу дно – заготовку с вваренным патрубком. Проверяем швы на герметичность.
  • Пропаливаем резаком или дугой от электрода в последней заготовке отверстие 5×5 сантиметров.
  • Привариваем заготовку с отверстием со стороны крышки куба. Герметичность швов в данном случае проверять не обязательно.

В итоге у нас получается емкость на 15,6 литра (25×25×25= 15625 см3 = 15,625 л). Причем в процесс сборки мы расходуем металл без остатка, а общей емкости такого бака хватит на 300-литровую систему.

Единственный недостаток данного варианта – значительная трудоемкость процесса. Такой бак соберет только опытный сварщик. И если вы не умеете варить герметичные швы, то вам лучше обратиться к иной разновидности металлоконструкций, например, к баку на основе готовой емкости – баллона.

Расширительный бачок из баллона

На расширительную емкость можно пустить и 50-литровый, и 27-литровый баллон. Только в первом случае будет достаточно отрезка высотой 25-30 сантиметров, а во втором – придется использовать весь баллон.

Поэтому с точки зрения экономии материала выгодно использовать 27-литровые или даже 12-литровые емкости. Ведь даже не самый большой 12-литровый вариант можно подключить к системе, в которую влили до 240 литров воды. А сам процесс трансформации баллона в бачок происходит по следующей схеме:

Во-первых, откройте вентиль и спустите остатки газа. Потом скрутите ваниль и слейте отдушку, которую добавляют в баллоны для формирования специфического аромата газа. Отдушку лучше сливать подальше от жилья.

Перед работой надо обязательно спустить остатки газа

Во-вторых, залейте сквозь отверстие вентиля в баллон воду, заполнив его до самого верха. Спустя 5-10 часов слейте воду, подальше от жилья.

В-третьих, обрежьте коническую часть вентиля и наварите ее на штуцер нужного диаметра со сгоном – так вы оформите вход в бак. Если со сваркой не сложилось – используйте вентиль как вход, применив для стыковки с системой сильфонную подводку, которую можно накрутить на внешний штуцер вентиля.

В-четвертых, приварите к корпусу баллона ножки, сориентировав емкость вентилем вниз. При этом ножки из уголков можно зафиксировать с помощью саморезов по металлу, используя для герметичности силиконовые шайбы.

В-пятых, прорежьте в верхней точке уже почти готового бака (со стороны дна баллона) люк габаритами 50×50 миллиметров. Сквозь люк можно залить воду в систему или стравить пар или воздух из теплоносителя. В открытых баках эта деталь должна присутствовать обязательно.

Как видите, собрать бак из баллона не так уж и трудно, но есть еще более простой способ изготовления, предполагающий использование в качестве основы полимерной емкости.

Бачок из полимерной емкости

В этом случае вы просто берете пластиковый бак нужного объема. Это может быть и канистра на 10-40 литров, и 5-литровая емкость из-под масла или стеклоочистителя, и даже обычное 10- или 12-литровое ведро. Хотя основа с квадратными гранями в данном случае будет предпочтительнее.

Далее вы покупаете обычный резьбовой штуцер с двумя сгонами (резьбовыми участками на торцах), резиновую шайбу, внутренний диаметр которой совпадает с внешним диаметром штуцера, и две гайки (под резьбу сгонов).

Подойдет любой пластиковый бак нужного объема

На следующем этапе вы нагреваете один торец штуцера на огне (можно на газовой плите) и прожигаете им дно канистры, ведра или любой другой емкости. Далее вы обрезаете верх (если он закрыт) и прожигаете раскаленным гвоздем три отверстия, расположив их треугольников в верхней части. С помощью этих отверстий мы будем крепить канистру к стене, поэтому они должны располагаться подальше от дна.

На предпоследнем этапе вы монтируете штуцер в дно емкости. Для этого на сгон накручивается гайка, а сам он вставляется в отверстие. Потом, изнутри, на резьбу одевают резиновый уплотнитель (шайбу) и накручивают вторую гайку. Она должна придавить резину ко дну, упираясь во вторую (внешнюю) гайку.

На последнем этапе вы крепите емкость под потолком, используя саморезы или дюбели, которые вставляют в заранее просверленные или прожженные горячим гвоздем отверстия. Подобного крепления хватит для фиксации 5-литровой канистры. Для 10-литрового варианта придется строить полку.

Как подключить расширитель в систему отопления

После завершения строительства бака мы должны подключить расширитель к системе. И в этом случае нужно действовать по следующей схеме:

  • Слейте воду из системы. Причем можно удалить далеко не весь объем, а только десятую часть, понизив уровень жидкости до верхнего патрубка батарей.
  • Определите наивысшую точку напорной трубы и врежьте в это место тройник. Отметим, что  для полимерных труб можно использовать цанговый фитинг, а если теплопровод собран из стальной арматуры, то вместо тройника можно вварить отвод с резьбовым торцом.
  • Установите расширительный бак у потолка или на чердачное перекрытие. В последнем случае потолок придется рассверливать, открывая доступ к тройнику разводки.
  • Накрутите на штуцер бака гайку сильфонного шланга. Опустите второй конец сильфона на уровень тройника. Накрутите его на отвод разводки (патрубок или штуцер тройника).

Вместо сильфонного шланга можно использовать полимерную или металлическую трубу, но этот шаг усложнит монтаж, поэтому мы выбираем не жесткую конструкцию, а гибкий шланг. Вентиль в точке врезки расширителя монтировать не нужно. Расширительный бак для отопления открытого типа

установка своими руками пластикового бачка и выбор варианта для системы отопления

Расширительный бак, используемый для системы отопления, служит для компенсации в случае расширения объема закипающего теплоносителя в результате его нагревания. Его функцией является снижение давления в самой разводке. По этой причине такой бак должен применяться для отопительных систем обоего типа. Бак для установки в закрытой системе вполне реально изготовляется как самодельный расширитель своими руками. Вторым вариантом является применение готовых емкостей.

Расположение

В основном такие бачки устанавливаются между котловым патрубком и самой первой от него батареей либо за напорным штуцером. Такое размещение расширяющего бака становится альтернативой предохраняющему водяному клапану. В случае перегревания котла избыточный пар не останется в системе, а уйдет наружу в воздух.

При оборудовании отопительных систем многоэтажных домов такие расширяющие баки располагаются в чердачной части постройки, а в котельных – под их потолками.

При этом такой бак должен стать самой верхней точкой тепловой системы. С этой целью обустраивается тройник. Его располагают в узле, где вертикальная часть напорного трубопровода сопрягается с его горизонтальной веткой. К верхнему резьбовому отводу этого тройника крепится отрезок арматуры для соединения системы с самим расширяющим баком.

Вот поэтому такие расширители в тепловых системах многоэтажек и стараются установить именно на чердаках либо в котельных повыше к потолку. Делается это тогда, когда габариты и объем бака позволяют разместить его таким образом. Поэтому перед началом установки следует рассчитать геометрию такой емкости, взяв за основу рекомендуемый объем.

Расчет объема

Габариты такого расширителя для отопительной системы открытого типа вычисляют на основе объема и температурного параметра теплоносителя. Простейшая схема такого расчета базируется на первом показателе. В данном вычислении объем бака должен составлять 5% от аналогичного показателя для системы.

К примеру, если система вмещает 200 л воды, то объем расширяющего бака составит 10 л воды.

Более точный и отличающийся большей сложностью способ вычисления вместе с вместительностью системы принимает в расчет и температурный показатель теплоносителя. Известно, что повышение температуры в системе на 10°C вызывает увеличение объема на 0,3%. Если взять за основу комнатную температуру воды и ее максимальную температуру, которая не может подняться выше точки кипения в 100°C, то и увеличение объема воды в системе не превысит 2,4%.

В практическом смысле лучше использовать либо максимальное значение, взятое из 5% пропорции, либо усредненный результат, полученный как половина суммы 5% + 2,4% объемов теплоносителя.

Самодельный бак из стального листа

Взяв за основу вышеприведенные расчеты емкости бака, можно приступить к его изготовлению.

Отопительные системы вместимостью свыше двухсот, а тем более трехсот литров воды встречаются крайне редко. Поэтому для расширительного бака объем порядка 10-15 л будет вполне приемлемой величиной. Для его изготовления берется стальной лист размером 500×756 мм с толщиной от 2 мм и выше.

Процесс изготовления начинается с раскроя стального листа. При наличии возможности и для большей точности лучше сделать это в заводских условиях на гильотинных ножницах. В противном случае лист разрезается болгаркой на два фрагмента размером 250×756 мм. Далее эти заготовки распускаются на 6 квадратов по 250×250 мм.

В одном из них газовым резаком прожигается отверстие. В него вваривается штуцер. Можно проделать это сварочным электродом. Его резьбовой сгон должен составлять порядка одного или половины дюйма.

Две заготовки прихватываются сваркой под 90 градусов. Та же процедура сваривания под прямым углом проделывается с двумя другими заготовками. Из полученных таким образом уголков сваривается квадрат, причем швы провариваются до герметичного состояния. Затем выполняется тестирование стыков с помощью мела и керосина.

Мел при этом наносится на наружную часть сварного шва, а керосин – на внутреннюю. Если через некоторый промежуток времени на полоске от мела не проступили жирные пятна, то шов является герметичным.

Дном изделия является деталь с вваренным в нее патрубком. Далее швы снова проверятся на герметичность по вышеописанному способу.

Газовым резаком или сварочным электродом в оставшейся заготовке прожигается отверстие Ø 50 мм. Эта заготовка с проделанным в ней отверстием приваривается в качестве крышки бака кубической формы.

В последнем моменте проверкой на герметичность швов можно пренебречь. Итогом проделанной работы должна стать емкость объемом 15,6 литра. В процессе ее изготовления весь металл расходуется по безотходной технологии, а бака такой емкости вполне достаточно для использования в трехсотлитровой системе.

Процесс изготовления бака таким способом весьма трудоемок и требует участия в нем опытного сварщика. Поэтому если нет подобной квалификации или возможности нанять соответствующего специалиста, то лучше воспользоваться иным способом, сделав бак из готовой емкости.

Расширительный бак из газового баллона

На изготовление расширителя можно затратить как 50-литровый, так и 27-литровый газовый баллон. В первом случае от него берется отрезок высотой 250 – 300 мм. Второй вариант означает использование всего баллона.

Поэтому с целью экономии материала целесообразнее задействовать емкости объемом 27 или даже 12 литров. Такой самодельный бак из 12-литрового баллона можно устанавливать в системы емкостью до 240 л.

Превращение баллона в расширяющий бак осуществляется следующим образом.

Перед началом работы из баллона следует полностью стравить весь остаток газа с отдушкой, придающей ему столь специфичный запах, полностью выкрутив из него вентиль. После этого через отверстие выкрученного вентиля баллон полностью заполняется водой на весь его объем. Эта вода сливается через 5-10 часов. Стравливание и слив воды всегда следует проводить подальше от человеческого жилья.

Когда баллон подготовлен таким образом, отрезается коническая часть его вентиля. Далее она сваривается со сгоном штуцера потребного диаметра для формирования входа в расширяющий бак. Если не удается воспользоваться сваркой, то можно использовать вентиль в виде входа, стыкуя его с системой посредством сильфонной подводки. Она обычно прикручивается к внешнему штуцеру вентиля.

Затем к поверхности корпуса баллона привариваются ножки, причем сама емкость устанавливается для этой операции вниз вентилем. За неимением сварки ножки изготавливаются из уголков и фиксируются к баллону винтами, просверлив в нем отверстия, и нарезав в них резьбу, или саморезами по металлу герметизированными шайбами из силикона.

На заключительном этапе работ в баллоне прорезается окошко 50×50 мм. Он проделывается со стороны баллонного дна. Оно теперь становится верхней точкой всего бака. Через такой маленький люк можно заливать в систему теплоноситель, стравливать из него пар или избыточный воздух из системы.

Таким образом, изготовление бака из газового баллона является не такой уж сложной операцией, но существует еще один более простой вариант получения расширительного бака.

Пластмассовый бак

Здесь просто берется пластиковая емкость. На роль бака подойдет и канистра 10-40 литров, и обычное ведро на 10 или 12 литров. Более предпочтительным вариантом будет основа прямоугольного сечения.

К ней следует приобрести резьбовой штуцер с резьбой на два сгона и резиновая шайба по диаметру штуцера, а также две гайки под диаметр и шаг резьбы сгонов.

Затем один из торцов штуцера нагревается на открытом огне паяльной лампы, газового резака или газовой плиты и этим нагретым штуцерным сгоном прожигается дно канистры, ведра либо какой-то другой емкости, предназначенной под расширительный бак. После этого следует обрезать верх изделия и прожечь с помощью раскаленного на открытом огне гвоздя три отверстия. Эти отверстия проделываются треугольником и служат для крепления бака к стене.

Теперь следует оснастить дно изделия штуцером. С этой целью на сгон наворачивается гайка, и сам он вводится в отверстие. С внутренней части емкости бака на резьбу сгона надевают резиновую уплотнительную шайбу и прикручивают, туго затягивая, вторую гайку. Задачей этой второй гайки является плотная фиксация резины к донной части с упором во вторую гайку, находящуюся с внешней стороны.

Последний этап работ заключается в креплении емкости повыше, где-то под потолком. Для этого применяются дюбели либо саморезы. Они вставляются в заранее прожженные раскаленным гвоздем или просверленные в пластике отверстия. Такой способ крепления подойдет для монтажа 5-литровой емкости, а вот для ее 10-литрового образца потребуется уже соорудить полку.

Подключение расширителя к отопительной системе

Для подключения бака, изготовленного по одному из вышеописанных способов, к системе отопления из нее надо слить воду, удалив 1/10 часть от ее общего объема так, чтобы уровень теплоносителя понизился до самого верхнего патрубка группы батарей.

Следует определить максимально высокую точку напорной системы и врезать тройник в это место. При этом если в системе применяются полимерные трубы, то можно воспользоваться цанговым фитингом. При сборке теплопровода из элементов стальной арматуры вваривается отвод с резьбовой торцевой частью. Он используется вместо тройника.

Расширительный бак оборудуется под потолком. В ином случае он монтируется на чердачном перекрытии. Для установки на чердаке придется делать окно на потолке для создания доступа к разводному тройнику.

Затем на штуцер расширительного бака накручивается гайка для фиксации сильфонного шланга, а второй конец этого сильфона опускается до уровня тройника. Последний прикручивается к отводу разводки в виде патрубка или тройникового штуцера.

Сильфонный шланг можно заменить полимерной или стальной трубой, но это создаст больше сложностей при монтаже. По этой причине предпочтение остается не конструкции жесткого типа, а гибкому шлангу.

О том, как правильно установить расширительный бак для отопления, смотрите в следующем видео.

назначение, виды, установка, обслуживание и ремонт

В водяной системе отопления один из компонентов — расширительный бак. Это небольшой резервуар, который отвечает за стабилизацию давления. Без него возможны повреждения труб, радиаторов и других элементов системы. О том, что такое расширительный бак для отопления и как он регулирует давление и поговорим дальше.

Назначение и виды

В системе отопления температура теплоносителя постоянно изменяется, что приводит к изменениям его объема. Ведь известно, что жидкости при нагревании расширяются, при остывании сжимаются. Расширительный бак для отопления как раз и предназначен для того, чтобы принимать на себя излишки жидкости при нагреве (расширении), и возвращать их в систему при остывании. Таким образом он поддерживает стабильное давление в системе отопления.

Расширительный бак для отопления окрашен в красный цвет

Открытого типа

Есть два типа расширительных бачков: открытого и закрытого. Емкости открытого типа используется обычно в самотечных системах (с естественной циркуляцией). Так он называется потому, что представляет собой негерметичную емкость. Это может быть бочка, кастрюля, специально сваренный резервуар. Для того чтобы теплоноситель меньше испарялся, устанавливают крышку, но сама емкость негерметична. Принцип работы открытого расширительного бака прост: это емкость, в которую вытесняется излишек теплоносителя при повышении температуры и подается обратно при остывании.

Расширительный бак открытого типа — любая емкость, например, пластиковая канистра

При расчете баков открытого типа берут солидный запас по объему: можно долить теплоноситель и некоторое время не проверять его уровень. Емкость негерметична, так что идет постоянное испарение жидкости и запас не помешает. В случае недостатка теплоносителя, в систему попадет воздух, что может ее остановить. Последствия могут быть печальными — если сработает автоматика котла (если она есть) — есть вероятность разморозки. Если автоматики нет, котел от перегрева может разорваться. В общем, это тот случай, когда запас действительно оправдан.

Если в систему отопления залита вода, можно сделать автоматической пополнение на основе поплавка от бачка унитаза. Принцип работы точно такой же: при понижении уровня ниже определенной точки открывается подача воды. При достижении нужного уровня, подача перекрывается.

Расширительный бак для отопления открытого типа с поплавком

Плюс такого решения в том, что нет необходимости контролировать количество теплоносителя, возможность завоздушивания минимальна. Минус — надо тянуть водопроводную трубу. Так как открытые систем обычно работают на естественной циркуляции, расширительный бак для отопления ставят в самой верхней точке системы. Очень часто это — чердак, так что трасса получается длинной.

И это еще не все возможные аварийные ситуации. Поплавки, случается, не перекрывают подачу воды. Если такое произойдет с унитазом, вода просто бежит в канализацию. В случае с отоплением вода польется на чердак, затопит дом… Чтобы избежать подобной ситуации, надо сделать контроль перелива. В самом простом случае это ввареный/приделанный на нужном уровне патрубок с подключенным к нему шлангом. Шланг можно вывести в канализацию, но тогда надо придумать еще и сигнализацию переполнения емкости (заодно тогда и снижение уровня ниже критического). Можно шланг просто вывести на метр от дома или запустить в систему водостока. В этом случае видны будут «следы» переполнения и можно будет своевременно отреагировать и без сигнализации. Так что открытый расширительный бак для отопления требует некоторого дооборудования.

Закрытого типа

Расширительный бак для отопления закрытого типа ставится в системы с принудительным движением теплоносителя. В них движение теплоносителя активизируется при помощи циркуляционного насоса. Такие системы работают при повышенном (относительно атмосферного) давлении. Для сохранения этого давления, емкость должна быть герметичной.

Одна из главных функций расширительного бака для закрытой системы отопления — поддержание стабильного давления. Для этого емкость делят на две части. В одной находится воздух или закачанный на заводе инертный газ (обычно аргон). Эта часть герметична, есть выход малого диаметра, в котором установлен золотник (принцип работы такой же, как у велосипедного или автомобильного).  Другая камера пуста и имеет выход какого-то сечения. Через этот выход расширительный бак для отопления подключается к трубопроводу. При расширении в эту камеру поступает теплоноситель.

Виды мембранных расширительных баков

Расширительный бак закрытого типа делится на камеры при помощи эластичной резиновой перегородки — мембраны. Бывает она двух видов: в виде диафрагмы (диска) или груши. Разницы особой нет, за исключением того, что грушу проще менять. Так что емкости с грушей более популярны, чем с диафрагмой.

Принцип работы мембранного расширительного бака сложнее, чем открытого. В «сухой» камере создается определенное давление. Оно подбирается в зависимости от рабочего давления в системе, а стандартная заводская настройка —  1,5 Бар. Пока давление в системе ниже чем в расширительном баке, «водяная» часть емкости остается пустой.

Когда оно становится выше, жидкость начинает поступать, мембрана растягивается, повышая давление в «газовой» части бака. Этот процесс происходит до тех пор, пока либо давление в системе не начинает падать (теплоноситель остывает), либо емкость заполняется полностью. Первый случай — это нормальная работа системы отопления, второй — аварийная.

Второй вариант означает, что объема расширительного бака не хватает. И такая ситуация возникает при неправильно подобранном размере (слишком маленький) или при перегреве котла. Чтобы сохранить работоспособность системы в таких ситуациях, ставят аварийные клапана.

Устройство и работа мембранного расширительного бака

Определение объема расширительного бака и его выбор

Для нормальной работы отопления расширительный бак должен иметь достаточный объем. Есть два способа его определения: можно рассчитать по формуле, можно воспользоваться эмпирическими данными.

Объем расширительного бака для отопления выбирается под каждую из систем

Эмпирический путь

Начнем с эмпирического способа. По опыту эксплуатации сделан вывод, что если объем расширительного бака для отопления составляет около 10% от общего объема системы отопления, этого достаточно. Вопрос в том, как определить объем системы. Способов как минимум два:

  • Посчитать при заполнении (если заполняется водой и стоит счетчик или при заполнении теплоносителем из канистр — вы точно будете знать, сколько закачали жидкости).
  • Высчитать по объему элементов системы. Потребуется найти информацию о том, сколько литров помещается в одном метре трубы, в одной секции радиатора. С этими данными уже можно узнать объем системы отопления.
Объем теплоносителя в трубах разного диаметра

Зная, сколько литров теплоносителя в вашем отоплении, легко рассчитать требуемый объем мембранного бака — он должен быть не менее 10% от этой цифры. В случае с баком открытого типа, реальный объем можно хоть удвоить — меньше вероятность того, что бачок опустеет. По минимуму, стоит добавить половину — вы все равно недольете его, минимум, на 1/3.

Мембранный расширительный бак для отопления берут обычно не слишком завышая расчетную цифру. Дело в том, что чем больше емкость, тем дороже стоит расширитель. И рост цены значительный. Тем не менее, брать меньший не стоит — давление будет «скакать», что приведет к раннему износу компонентов или вообще, останову системы. Наиболее вероятно, что отопление засбоит в морозы, потому что в холодную погоду теплоноситель более горячий, значит — его объем больше. И именно в эти моменты, объема расширительного бака может не хватить. Если вы заметили такие симптомы и расчет подтвердил, что мембранный бачок у вас недостаточного размера, не обязательно менять его на больший. Можно поставить второй. Важно чтобы суммарная емкость их была не менее расчетного значения.

Если в системе антифриз

Антифриз для отопления имеет большее тепловое расширение, чем вода. Причем разные марки имеют различные характеристики. Поэтому, для теплоносителя этого вида, желательно объем расширительного бака предварительно рассчитать.

Тут есть два пути: определить как для воды, сделать поправку на большее тепловое расширение. Оно зависит от процентного содержания этиленгликоля (тосола). На каждые 10% гликоля добавляем 10% объема. То есть:

  • 10% этиленгликоля — должны добавить 10% от найденного объема бака для воды;
  • 20% этиленгликоля — 20% добавляем и т.д.

Этот расчет обычно оправдан, но можно найти более точные цифры, используя формулу (на рисунке).

Формула расчета объема расширительного бака для системы отопления



После того как вы определились с объемом, пора покупать расширительный бак. Но в магазине они есть разных цветов. Как минимум, есть синие (голубые) и красные. Так вот, мембранный расширительный бак для отопления всегда красного цвета. Синие — для водопровода, причем для холодной воды. Они значительно дешевле, но мембрана там сделана из резины не приспособленной к высоким температурам. Так что в системе отопления прослужит он совсем недолго.

Давление в мембранном баке и его проверка

Чтобы закрытая система отопления работала нормально, в расширительном баке должно быть давление на 0,2-0,5 Бар ниже, чем в системе. Чем больше система, тем больше разница в давлении. Но, как уже говорили, на заводе их накачивают до 1,5 Бар, так что перед установкой расширителя, его лучше проверить и настроить под свою систему отопления.

Золотник часто прячется под пластиковой крышкой

Проверяем давление манометром, подключив его к выходу с золотником. Если давление выше, чем вам надо, немного стравливаем. Сделать это несложно — чем-то тонким нажать на лепесток в ниппеле. Послышится шипение выходящего воздуха. Когда давление достигнет желаемого уровня, освобождаем лепесток.

Если мембранный бачок накачан слишком слабо (такое тоже бывает), его можно накачать обычным насосом. Но удобнее автомобильным, с манометром — сразу можно контролировать давление. После проверки можно устанавливать в систему.

Место установки

Расширительный бак для отопления закрытого типа устанавливается на прямом участке перед циркуляционным насосом. Перед, в том смысле, что насос гонит воду от расширительной емкости, а не в нее. В таком случае расширитель работает более корректно.

Место для установки мембранного расширительного бака

Для установки мембранного бака, монтируют тройник, от него идет труба, к которой подключается емкость. Высота установки не имеет значения. Но перед баком и за ним лучше поставить отсечные краны. Мембрана, выходит из строя раз в несколько лет. Еще чаще приходится его проверять, подкачивать. Чтобы для обслуживания не приходилось останавливать и сливать систему и ставят запорный кран. Его перекрывают и можно бачок снимать, проверять, ремонтировать.

В самой высокой точке

В системах открытого типа, место установки расширительного бака выбирается исходя из других соображений. Его ставят в самой верхней точке системы. В этом случае он работает еще и как воздухосборник. Пузырьки воздуха стремятся вверх, а если в самой верхней точке стоит расширительный бачок, они тут и поднимаются на поверхность, выходя в атмосферу. Так что такой бак намеренно делают негерметичным, чтобы воздух из системы отопления имел возможность выходить естественным путем.

Для чего нужен мембранный расширительные бак в системе отопления?

Главная > Статьи > Для чего нужен мембранный расширительные бак в системе отопления? 03.02.2014



Расширительный бак – это один из важных элементов системы отопления. Он необходим для приёма избытка воды, который образуется при тепловом расширение воды в результате нагревания.

Назначение:
Вся система отопления внутри заполнена теплоносителем (водой). А у воды есть особенность, при повышении температуры она увеличивается, а при понижении - уменьшается. Однако эти свойства воды не должны отражаться на работоспособности системы отопления и, прежде всего, не должны приводить к превышению предела прочности любых её элементов. Во избежании проблем и устанавливают расширительный бак, что бы в нём поместить образовавшиеся объём воды.

Мембранный расширительный бак состоит из герметично закрытого металлического корпуса. С нижней стороны бака находится отверстие для присоединения к системе отопления. С верхней стороны находится ниппель, через который закачивается воздух.
Внутри бака находится мембрана.

Работа расширительного бака:
Когда бак пустой, мембрана занимает меньшую часть объёма. Остальной объём занимает воздух.
При нагреве воды, она начинает поступать в полость между корпусом и мембраной.
При остывании воды, при уменьшении её объёма, сжатый воздух начинает выдавливать воду обратно в систему.

Установка расширительного бака:
Расширительный бак можно устанавливать в любом месте системы отопления, где будет удобно, но чтобы он был доступен. Но предпочтительней подключить его к обратному контуру, так как там самая низкая температура и нагрузка на мембрану будет минимальной.
В начале эксплуатации необходимо проверить давление воздуха в расширительном баке. При необходимости его можно понизить путем открытия ниппеля либо повысить, подкачав воздух насосом.
Расширительный бак подсоединяется к системе отопления через запорную арматуру, защищает от отключения бака от системы отопления.

Уход за расширительным баком:
Ежегодно следует проводить профилактический осмотр бака с проверкой начального давления в его воздушной камере и давления воды в системе.

При подборе расширительного бака необходимо знать:
Какой теплоноситель будет использоваться в системе отопления. Так как вода и антифриз имеют разные коэффициенты расширения.
Вычислить объём расширения теплоносителя можно по формуле:
V = (E x C / 1 – Рmin / Pmax.) / Кзап.

С – Общий объем теплоносителя в системе.
Е – коэффициент расширения теплоносителя.
Рmin – начальное давление в расширительном баке (в атм.). Рmin. не должно быть меньше, чем гидростатическое давление системы отопления в точке расположения расширительного бака.
Pmax – максимально допустимое значение давления (в атм.). Pmax. соответствует давлению настройки предохранительного клапана с учетом возможного дополнительного давления, возникающего от перепада высоты расположения предохранительного клапана и мембранного расширительного бака.
Кзап - Коэффициент заполнения расширительного бака при заданных условиях работы, который показывает максимальный объем жидкости (в процентах от полного объема расширительного бака), который может вместить бак. Рассчитывается по таблице:

Пример:
Теплоноситель: вода
Объем теплоносителя в системе = 600 литров
Коэффициент температурного расширения воды при температуре 85 С = 0,034
Начальное давление = 1,5 атм.
Максимально давление = 4 атм.
Коэффициент заполнении бака, берем значения Pmax и Pmin и смотрим по таблице = 0,5
V = (0,034 х 600 / 1 – 1,5 / 4) / 0,5 = 65,2 литра
Далее берем коэффициент запаса равный 1,25 (или 25%) и рассчитаем полный необходимый объем расширительного бака для нашей системы отопления.
Vполный 65,2 х 1,25 = 81,5 литра.
Теперь выбираем ближайший по объему бак и покупаем. В нашем случае подойдет бак объемом 80 литров.

Можно так же пользоваться таблицей (теплоноситель вода):

 Если нет совпадения, то берётся бак большим объёмом: В системе отпления 120 литров, то бак нужен 24 литра.

Особенности применения расширительных баков. Практические советы:
Как влияет антифриз на мембранный бак в системах отопления?
 Стоит помнить, что выбирая расширительный бак необходимо учитывать некоторое отличие коэффициента объемного расширения (на 20-25% в сторону увеличения) такой жидкости, как антифриз. Следовательно, размер расширительного бака должен составлять 15% от всего объема отопительной системы.

Какой расширительный бак купить?
Лучше покупать расширительный бак, в котором в случае поломки мембраны, её можно заменить.


Как определить, нужен ли дополнительный расширительный бак к настенному газовому котлу?
При монтаже системы отопления необходимо рассчитать объём воды и сравнить с баком, который находиться в котле. Если он меньше по объёму, то установите дополнительный расширительный бак.
Если Вы не правильно рассчитали, то это можно будет увидеть на манометре (установлен на котле). Если при нагревании системы отопления стрелка поднимается, а при остывании опускается. То вам надо дополнительный расширительный бак.






Изготовление расширительного бака для отопления своими руками: расчет объема

Расширительный бак является незаменимым элементом отопительной системы. Он обеспечивает нормальное движение теплоносителя, а также защищает коммуникацию от протечек и разрушения. При нагревании жидкости происходит ее расширение, что в свою очередь приводит к возрастанию давления.

Компенсировать такое явление позволяет расширительный бак для отопления. Своими руками соорудить такое устройство очень просто. Чтобы решить вопрос о том, как сделать бак для отопления открытого типа, необходимо учесть некоторые нюансы.

Расширительный бачок – важный элемент система отопления

Бачок открытого типа

Зачастую в больших системах монтируют баки закрытого типа. Резервуар имеет герметичный корпус, внутри которого размещена резиновая мембрана в виде перегородки. С ее помощью регулируется давление в процессе расширения жидкости. Для загородных домов подходящей альтернативой станут открытые резервуары. Для их изготовления и монтажа не нужны специальные навыки. Они очень просты в обслуживании и ремонте.

Чтобы обеспечить бесперебойную подачу теплоносителя, устройство должно выполнять такие функции:

  1. Регулировать давление в контуре. Это достигается за счет забора излишков горячего теплоносителя. Вместо него подается холодная жидкость. Благодаря снижению температуры давление в системе падает.
  2. Выводить воздух. Бачок устанавливается в верхней точке. Трубы же укладываются под небольшим уклоном. Все это обеспечивает самостоятельное поднятие воздуха к бачку, где производится его стравливание.
  3. Возможность восстановления количества теплоносителя. В процессе длительной эксплуатации системы происходит испарение жидкости. Благодаря крышке, которая установлена сверху бака, есть возможность беспрепятственно восстановить недостающий объем жидкости.

Благодаря таким достоинствам и особенностям работы, открытые бачки пользуются большой популярностью среди специалистов. Их часто монтируют в отопление в частных домах.

Открытые емкости можно изготовить самостоятельно

Принцип работы

Расширительная емкость работает по довольно простой схеме. Весь принцип можно разделить на несколько простых этапов:

  • в нормальном состоянии бачок на 70% заполняется жидкостью;
  • в процессе нагревания теплоносителя количество жидкости в бачке постепенно возрастает до максимально возможного значения;
  • когда температура снижается жидкость из бачка уходит в магистральную трубу, а далее к отопительным приборам;
  • параллельно этому объем теплоносителя стабилизируется до первоначальной отметки (70%).

Работа устройства контролируется специальными приспособлениями, которые входят в конструкцию бачка. Также при необходимости проверить правильность функционирования можно с помощью отверстия в крышки емкости.

Важным является обустройство всех патрубков

Конструктивные особенности

Сегодня на рынке представлен широкий ассортимент расширительных бачков, которые имеют разную форму, размеры и конструкцию. Что же касается формы емкости, то она может быть круглой, цилиндрической или прямоугольной. Во всех моделях сверху расположена крышка, которая позволяет контролировать уровень жидкости и при необходимости проводить ее восполнение.

Зачастую для изготовления емкости используют листовую сталь. Самодельные баки могут создаваться из различных материалов, таких как нержавейка и даже пластик. Железные емкости покрываются специальным антикоррозийным слоем. Это позволяет защитить их от коррозии и тем самым продлить срок эксплуатации.

Открытые бачки имеют несколько патрубков, через которые проводится подключение различных труб:

  • расширительная – по ней жидкость поддается в бак;
  • переливная – используется для отвода излишней жидкости;
  • циркуляционная – вода отводится в систему отопления;
  • контрольная – используется для устранения воздуха из системы и регулирования уровня наполнения трубопровода.

Также есть запасное отверстие, которое предназначено для сброса воды. Это позволяет очистить емкость для проведения ремонтных работ.

Резервуар должен иметь нужный объем

Объем

При сооружении отопления и монтаже ее отдельных элементов нужно учесть некоторые факторы. Это касается и установки расширительного бачка. Большое значение здесь имеет объем емкости. От этого параметра зависит длительность эксплуатации коммуникации, а также функционирование ее отдельных деталей.

Если установить маленький резервуар, то предохранительный клапан будет часто срабатывать. В результате его срок службы значительно сократиться. Что касается большой емкости, то стоит она довольно дорого. Помимо этого на обогрев большого объема жидкости будет идти много ресурсов.

Важно! На работу системы будет влиять наличие свободного места внутри емкости.

Внешний вид

Бак представляет собой металлический резервуар с отверстием в верхней части, которое накрывается крышкой. Через верхнюю часть осуществляется долив недостающего количества теплоносителя. Корпус имеет круглую или прямоугольную форму. Достоинство прямоугольного резервуара заключается в простоте и надежности его крепления. Круглые же емкости имеют бесшовные стенки, что обеспечивает их герметичность.

При сооружении корпуса не стоит забывать об усилении. Особенно это касается больших резервуаров. Чтобы конструкции могла выдерживать большой объем воды, стенки должны быть прочными и надежными. В то же время такое усиление несколько увеличит вес бака. Это значительно усложнит его монтаж в верхней точке системы.

Несмотря на это, стоит выделить несколько преимуществ, которыми обладают самодельные конструкции:

  1. Стандартная и простая форма. Соорудить и вмонтировать прямоугольный резервуар сможет каждый. При этом нет необходимости обладать особыми знаниями и навыками.
  2. Простая конструкция. Бак не оснащается специальными устройствами или элементами. Бесперебойную работу оборудования контролируют через открытое отверстие.
  3. Минимум соединений. Благодаря минимальному количеству соединений конструкция обладает высокой прочностью и надежностью в работе.
  4. Невысокая цена. Сооружение прямоугольного корпуса не стребует больших временных и денежных затрат. Поэтому он является самым доступным вариантом.

Перед тем как монтировать элемент системы, стоит учесть, что он имеет некоторые недостатки:

  • непривлекательный вид и отсутствие возможности скрыть резервуар за декоративным отделочным швом;
  • довольно низкая продуктивность;
  • нет возможности использовать другие теплоносители, кроме воды, так как антифризы будет быстро испаряться;
  • корпус не герметичен;
  • из-за испарения в процессе эксплуатации нужно периодически добавлять воду.

Немаловажным является и воздух в системе. Его наличие приводит к коррозии внутренних стенок трубопроводов, что снижает срок ее работы. Также воздух в системе часто стает причиной снижения теплоотдачи и возникновения шума в процессе циркуляции теплоносителя.

При желании для изготовления можно использовать готовые пластиковые резервуары

Где установить

Существует несколько мест установки бака:

  1. На подаче. Распространенный вариант, при котором резервуар монтируется над котлом. В таком случае теплоноситель подается не только в контур, но и частично в бак, что сопровождается характерным звуком.
  2. На обратной трубе. При такой схеме есть возможность снижения температуры жидкости, что исключает риск возникновения кипения в емкости.
  3. Комбинированно. В данном случае речь идет об установке двух баков по предыдущим схемам. Достоинство варианта заключается в том, что можно предотвратить образование воздушных карманов.

В любом случае бак монтируют в верхней точке, что обеспечивается полноценную работу системы.

Что учесть при установке

При монтаже бака необходимо принять во внимание некоторые советы специалистов и провести следующие работы:

  • врезать сливную трубку для слива лишней жидкости;
  • утеплить резервуар;
  • разместить емкость над котлом и соединить их вертикальной магистралью;
  • теплоизолировать соединительную и отводящую трубку;
  • внутри бака установить гибкий шланг, что позволит по максимуму использовать его объем.

Также не стоит забывать, что бак должен иметь соответствующий объем и все необходимые патрубки.

Резку металла нужно проводить очень аккуратно и внимательно

Бачок из нержавейки или пластиковой емкости

Расширительный бачок можно легко соорудить своими руками. Для этого достаточно просто сделать емкость, которая имеет нужный объем. Зачастую резервуар изготовляют из листовой нержавейки толщиной 2-4 мм. Также можно использовать готовые пластиковые тары. Перед тем как приступать к работам, необходимо подготовить нужный инструмент и материалы.

Разметка листа

На первоначальном этапе проводится разметка подготовленного листа металла. Предварительно на бумаге делают схему будущего бака. Это позволит минимизировать отходы. При раскрое стоит учитывать, что диск болгарки, заберет несколько миллиметров. После порезки все края тщательно зачистить.

Вырезания заготовок

Для порезки металла используют болгарку. На этом этапе нужно будет подготовить пять или шесть заготовок. Точное количество деталей зависит от наличия крышки. Если резервуар имеет большие размеры, то крышку можно разделить надвое. Одна часть наглухо крепится к корпусу, а вторая устанавливается на завесы.

Сварочные работы

Во время соединения заготовки устанавливаются под прямым углом. При этом сварка может проводиться разными технологиями. Все зависит от толщины металла. Для заготовок из 2-мм стали используют газовую сварку. Но, вот соединение стали толщиной 4 мм проводится с помощью электросварки.

Снизу в корпусе (дне) делается отверстие, к которому приваривается патрубок нужного диаметра. К нему в дальнейшем будет подсоединяться труба для подачи теплоносителя. Патрубок также подсоединяется к общему контуру коммуникации.

Сварка проводится разными способами

Теплоизоляция

Как уже было отмечено, бак устанавливается сверху системы. Зачастую его монтируют на чердаке. Особенность такого помещения заключается в том, что оно не отапливается. Поэтому температура в нем низкая, а иногда вовсе отрицательная. Это повышает риск замерзания воды в резервуаре. В результате система не будет работать и может повредиться.

Чтобы исключить возникновение такой проблемы, специалисты рекомендуют заранее провести теплоизоляционные работы. Для утепления системы рекомендовано использовать специальные материалы, такие как базальтовая вата. Она хорошо противостоит высокой температуре, которая создается при нагреве емкости.

Добавление масла

В корпусе бака помимо основного делаются и другие отверстия с патрубками, которые выполняют определенные функции. Так, необходимо обустроить дополнительный элемент, через который в резервуар будет доливаться теплоноситель. Еще одно отверстие служит аварийным сливом лишней воды или масла. Второй конец трубы подсоединяют к канализации или отдельного резервуара.

Так как бачок не герметичен, в процессе отопления дома будет происходить испарение воды. Помимо этого через крышку в систему может попасть воздух. Это чревато перегревом труб и нарушением нормальной циркуляции теплоносителя. Чтобы предотвратить это специалисты рекомендуют добавить в бак немного масла. Оно покроет поверхность воды тоненькой пленкой, которая защитит систему от воздуха.

Расчет объема

При расчете объема агрегата стоит учесть множество факторов. Размер бака составляет 5% от количества теплоносителя в системе. При этом суммируют 2% на испарение и 1% для запаса, что позволит предотвратить переливание воды через края. Если в системе используется другой теплоноситель, то значение будет несколько отличаться. Все зависит от коэффициента температурного расширения.

Чтобы определить объем системы, нужно суммировать объем труб, батареи и самого котла. Можно использовать и более упрощенную схему. Согласно ней котел с мощностью 1 кВт устанавливается в системах объемом 15 л.

 Минимальные требования к агрегату

Самодельные и купленные бачки должны отвечать таким требованиям:

  • прочность соединения;
  • достаточный объем;
  • правильно и надежно установить.

Соблюдение таких норм позволит обеспечить нормальную работу не только агрегата, но и всей системы.

Средняя оценка оценок более 0 Поделиться ссылкой

Расширительные баки водонагревателя: что вы должны знать

Расширительный бак водонагревателя, также называемый тепловым расширительным баком, представляет собой предохранительное устройство, предназначенное для защиты домашней водопроводной сети от теплового расширения. Риск повреждения давлением из-за теплового расширения редко вызывает беспокойство у водонагревателей без резервуара, но если у вас есть водонагреватель типа резервуара, ваша водопроводная система может оказаться под угрозой.

Если учесть, что 50 галлонов холодной воды с помощью теплового расширения станут не менее 52 галлонов после нагрева, дополнительные 2 галлона воды больше не поместятся в бак водонагревателя.Вот здесь-то и пригодится расширительный бак.

Что такое расширительный бак водонагревателя?

Расширительный бак водонагревателя - это просто небольшой резервуар, который поглощает воду в мочевой пузырь для снижения избыточного давления в водонагревателе.

Раньше, когда вода расширялась, это не было проблемой, несколько лишних галлонов просто текли обратно в городское водоснабжение. Но сегодня расширенному водопроводу некуда деваться, потому что действующие правила водопровода запрещают ему попадать в городскую систему, где он может загрязнить коммунальное водоснабжение.

При наличии требуемых обратных клапанов и предохранителей противотока ваши водопроводные трубы, водонагреватель и даже некоторые приборы должны иметь дело с повышенным давлением, вызванным тепловым расширением. Это вызывает ненужный износ, который может привести к повреждению приборов, использующих горячую воду, включая ваш водонагреватель. Это могло быть даже причиной лопнувшей трубы!

Вт DET-5 Расширительный бак водонагревателя

Watts DET-5 - идеальный размер для водонагревателей на 50 галлонов.

Как работает расширительный бак для теплового расширения

Внутри расширительного бака находится баллон для сжатого воздуха, который поглощает дополнительную воду, расширяясь и сжимаясь.

Когда вода в вашем водонагревателе становится горячей, она расширяется и увеличивает давление в баке и водопроводной системе. Однако вместо того, чтобы позволить давлению расти, избыток воды попадает в расширительный бак.

Когда кран в доме открывается (или вода охлаждается), вода из расширительного бака сбрасывается обратно в систему горячего водоснабжения.В расширительном баке только переливающаяся вода. Он не хранит воду постоянно.

Посмотреть видео

Зачем мне нужен расширительный бак?

Обойтись без расширительного бачка водонагревателя рискованно. Хотя у многих водонагревателей нет расширительного бачка, мы настоятельно рекомендуем его добавить. Он защитит вашу сантехнику, бытовую технику и водонагреватель.

Перелив горячей воды может вызвать повышение давления в резервуаре для воды до опасного уровня, что может привести к поломке компонентов.Как вы можете себе представить, переливная горячая вода также может вытечь через клапан T&P и вызвать серьезные повреждения водой.

Даже если компоненты не ломаются и не возникают утечки, отказ от расширительного бачка может иметь негативные последствия. Повышенная нагрузка, вызванная чрезмерно полным баком горячей воды, может сократить срок службы нагревателя, не говоря уже о том, что компоненты могут изнашиваться раньше, чем ожидалось.

Выбор подходящего расширительного бачка для водонагревателя

Установка расширительного бака на ваш водонагреватель - это не только хорошая идея, но и требование в большинстве областей, и важно определить правильный размер для вашей системы.К сожалению, когда дело доходит до баков теплового расширения, не существует универсального варианта.

Как правильно выбрать размер расширительного бака

Выбрать правильный размер относительно легко. Необходимо учитывать два основных фактора:

  • Вместимость водонагревателя - эту информацию можно найти на заводской этикетке, прикрепленной к вашему водонагревателю.
  • Бытовое давление воды - Давление воды, измеренное в фунтах на квадратный дюйм в водопроводной сети вашего дома, можно измерить с помощью манометра.Просто прикрепите манометр к шлангу или крану и включите воду. Рекомендуется проверять давление воды в течение 24 часов. Однако есть еще один вариант - обратиться в вашу компанию по водоснабжению.

Имейте в виду, что вам следует установить редукционный клапан, если давление воды превышает 80 фунтов на квадратный дюйм. Идеальное давление воды составляет от 50 до 60 фунтов на квадратный дюйм.

Этот манометр поставляется с адаптерами, которые позволяют измерять давление воды в нескольких местах.

Общие рекомендации по выбору размера расширительного бака

Эта таблица поможет вам правильно определить размер расширительного бака для вашего водонагревателя. Предполагается, что температура установлена ​​на 150 градусов.

Если ваш водонагреватель выходит за пределы этих значений статического давления подачи или производительности, лучше обратиться к специалисту. Они могут выйти и произвести необходимые расчеты и даже установить за вас расширительный бачок.

Amtrol производит отличный расширительный бак для водонагревателя на 2 галлона.

Что произойдет, если расширительный бак неправильного размера?

Покупка расширительного бака подходящего размера важна, но если вы сомневаетесь, лучше ошибиться в сторону большего, чем меньшего.

Расширительный бак, который слишком велик для вашей системы, все равно сможет безопасно обрабатывать лишнюю воду. Однако слишком маленький резервуар может вызвать срабатывание клапана сброса температуры и давления и сброса избыточного давления.

Как установить расширительный бак

Если у вас есть небольшие механические навыки и вам нравится выполнять домашние задания, вы сможете установить расширительный бак самостоятельно.Или вы можете просто обратиться к профессионалу, который сделает эту работу за вас.

Установка расширительного бака

  • Как описано выше, определите давление воды в вашем доме с помощью манометра. Если давление выше 80 фунтов на квадратный дюйм, установите редукционный клапан.
  • Проверьте давление воздуха в расширительном бачке с помощью манометра.
  • Отрегулируйте давление воздуха в расширительном баке в соответствии с максимальным давлением воды в доме. Использование ручного насоса, НЕ воздушного компрессора.
  • Установить емкость на магистраль холодной воды (подробности см. В видео).
  • Откройте кран и дайте ему поработать, пока у вас не будет стабильной струи воды. Это удалит весь воздух из резервуара.

Посмотреть видео

Как обслуживать расширительный бак

Расширительные баки водонагревателя требуют регулярного технического обслуживания для обеспечения оптимальной работы. Большинство экспертов рекомендуют вам или лицензированному специалисту выполнять плановое техническое обслуживание ежегодно.

Почему требуется техническое обслуживание расширительного бака?

Расширительные баки имеют внутренний баллон, разделяющий воздух и воду. Через процесс, называемый «диффузией», из мочевого пузыря будет вытекать воздух. Утечка часто может составлять 1 фунт / кв.дюйм в год, чего достаточно, чтобы изменить ситуацию уже через 12 месяцев.

Если внутренний баллон разрывается, расширительный бачок заполняется водой и не сливается должным образом. Когда это произойдет, вам нужно будет купить другой расширительный бачок, поскольку отремонтировать баллон невозможно.Средний срок службы расширительного бака составляет 6 лет при правильной установке.

Проверка мочевого пузыря

Мы предложим вам более простой метод, но если вы вызовете специалиста для проверки расширительного бачка, он воспользуется следующими шагами:

  • Отключите подачу воды в ваш дом и сбросьте давление, открыв кран.
  • Снимите колпачок со стержня клапана на расширительном бачке и прикрепите манометр. Давление должно быть выше 75 фунтов на квадратный дюйм.
  • Если в баке нет давления воздуха, расширительный бак вышел из строя. Вам нужно будет заменить его на новый.
  • Если внутри резервуара давление, необходимо проверить давление воды.
  • Расширительный бак и давление воды должны быть одинаковыми. Если это не похоже, вам нужно будет использовать ручной насос, чтобы добавить воздуха в расширительный бачок.

Однако, если вы ищете быстрый и простой способ осмотра резервуара, вы можете просто нажать на клапан Шредера, расположенный снаружи резервуара.

Если при нажатии на клапан выходит воздух с шипением, баллон находится в хорошем рабочем состоянии. Но если вместо этого начинает капать вода, скорее всего, мочевой пузырь лопнул, и вам нужно будет купить новый.

Проверка PSI

Убедившись, что баллон находится в хорошем состоянии, вы захотите проверить давление в баллоне psi. В руководстве по эксплуатации указано значение psi, соответствующее вашему резервуару. Вы можете записать этот номер на баке, чтобы вам не приходилось искать его снова в будущем.

Снимите показания манометром. Если давление слишком высокое , вы можете просто выпустить немного воздуха, нажав на клапан, пока не выйдет достаточно воздуха. Если давление слишком мало фунтов на кв. Дюйм, вам нужно добавить немного воздуха с помощью насоса для шин.

Мы настоятельно рекомендуем использовать ручной насос вместо воздушного компрессора при добавлении воздуха. Воздушный компрессор может легко разорвать мочевой пузырь.

Посмотреть видео

Как установить расширительный бак водонагревателя

Во многих частях страны расширительные баки не требуются , но они являются одними из самых полезных аксессуаров для водонагревателей .Тем не менее, домовладельцы и арендодатели часто предпочитают устанавливать эту функцию безопасности вместе со своими водонагревателями . Это не самая сложная работа своими руками, но и она непростая. Расширительный бак проще всего установить при установке водонагревателя, но это не всегда вариант. Прежде чем подробно рассказать о том, как установить расширительный бачок водонагревателя, ответим на очень принципиальный вопрос:

Что такое расширительный бак водонагревателя?

При работе водонагревателей происходит тепловое расширение .В прошлом водонагреватели сливались обратно в городское водоснабжение. Теперь, из-за опасений по поводу загрязнения, города используют обратный клапан, чтобы предотвратить обратный выброс воды. Домовладельцы, нуждающиеся в сбросе давления в водонагревателях, могут установить расширительный бак на подающей линии. Когда происходит тепловое расширение , расширяющаяся вода течет в расширительный бак . Высокое давление может повредить водопровод по-разному, поэтому расширительные баки выполняют важную функцию.А если вам нужен расширительный бачок, попробуйте этот 2-галлонный ватт PLT-5 .

Установка расширительного бачка

Расширительный бачок можно разместить как на горячей, так и на холодной стороне. По этому поводу ведутся споры, и в вашем местном кодексе может быть указано одно или другое, поэтому обратитесь в свой строительный отдел. Вам понадобится пара трубных ключей или плоскогубцы / канальные клещи для затягивания или ослабления фитингов по мере необходимости.Вы хотите, чтобы они были в полной безопасности. Мы рекомендуем использовать оцинкованные фитинги * , потому что они доступны по цене, просты в установке и отлично подходят для этой цели.

Препарат

Если у вас уже есть водонагреватель и вы добавляете к нему расширительный бак, то вам необходимо слить воду из водонагревателя . Перед тем, как начать, вам нужно убедиться, что над вашим водонагревателем достаточно места, где может находиться расширительный бак.Если это новое строительство, то сливать что-либо не нужно, и вы можете перейти к следующему разделу:

  1. Выключите подачу воды в магистрали, по которой вода поступает на холодную сторону нагревателя.
  2. Подсоедините шланг к сливному клапану в нижней части нагревателя, а другой конец проложите к ближайшему сливу.
  3. Откройте слив на водонагревателе и горячую сторону ближайшего крана, чтобы сбросить давление в баке водонагревателя.Не открывайте клапан слишком сильно или слишком быстро; в противном случае шланг выскользнет из водостока.
  4. Через несколько минут слива слегка приоткройте клапан T&P (осторожно), чтобы проверить давление. Если нет, переходите к пятому шагу. Если давление все еще сохраняется, подождите еще несколько минут и повторите шаг 4.
  5. Как только давление в водонагревателе будет сброшено, закройте сливной кран и перекройте кран.

Установка расширительного бачка водонагревателя за 7 шагов:

  1. Снимите медную гибкую линию с ниппеля в верхней части водонагревателя на холодной / впускной стороне.Рукой можно почувствовать и холод, и жар; теплый - розетка.
  2. Установите тройник на место подключения гибкой линии. Не забудьте использовать водопроводную ленту и / или герметик для соединения труб (жидкий тефлон) на штуцере водонагревателя, который вы подключаете. Это лучше обеспечит целостность соединения и предотвратит утечки. Затяните тройник так, чтобы одно выпускное отверстие было направлено вверх, а другое - в том направлении, в котором вы хотите установить резервуар.Обычно вы можете немного сдвинуть его после подсоединения расширительного бачка, но никогда не поворачивайте его назад (против часовой стрелки). В противном случае вы настраиваете себя на неплотное соединение, что означает большую вероятность утечки.
  3. Наклейте ленту сантехника на оба конца длинного ниппеля (примерно 12 дюймов).
  4. Затяните колено на одной стороне ниппеля и проденьте другой конец ниппеля в сторону тройника. Затяните ниппель и колено вручную, а затем используйте трубный ключ / плоскогубцы, чтобы закончить закрепление соединений.Когда они полностью затянуты, вам нужно, чтобы локоть был направлен вверх.
  5. Оберните водопроводную ленту или герметик для соединения труб вокруг резьбы короткого ниппеля (примерно 2 дюйма) в верхней части тройника. Это будет соединиться с гибкой линией водонагревателя, которую вы удалили ранее на шаге №1. Затяните ниппель вручную, а затем используйте трубный ключ / плоскогубцы, чтобы закончить закрепление соединения.
  6. Снова подсоедините линию подачи воды к короткому ниппелю и затяните трубным ключом / плоскогубцами.Есть большая вероятность, что вы работаете с ограниченным пространством, и если вам нужно, вы можете установить более длинную гибкую леску и обвить ее вокруг себя. Вы также можете перенаправить его подальше от расширительного бачка (стараясь не перегибать его) без ущерба для установки.
  7. Оберните водопроводную ленту или герметик для соединения труб вокруг резьбы расширительного бачка, затем вверните расширительный бачок в колено , которое вы установили на шаге №4. Направление, в котором будет стоять танк, не имеет значения; вы хотите, чтобы соединение было плотным.

* В любое время, когда встречаются оцинковка и медь или оцинковка и латунь , необходимо использовать диэлектрические соединения / фитинги. Если пространство ограничено, рекомендуется использовать фитинги из нержавеющей стали , а не оцинкованные, потому что нержавеющая сталь и медь / латунь не имеют одинаковых проблем.

Расширительные баки для водонагревателей | Эйс Привет

Проще говоря, расширительный бак водонагревателя частично снижает интенсивную нагрузку на ваш водонагреватель каждый день.Тепловое расширение - это процесс изменения формы, площади или объема вещества в зависимости от температуры; для воды этот процесс теплового расширения означает, что вода расширяется при нагревании. Таким образом, когда водонагреватель нагревает воду в герметичном резервуаре, объем воды внутри резервуара увеличивается по мере расширения воды, а также увеличивает давление внутри резервуара. В большинстве домов есть закрытая система водоснабжения, что означает, что вода подается только в одном направлении: из муниципального водопровода в дом.Это означает, что для дополнительной воды и давления на самом деле нет выхода, и, следовательно, ваш водонагреватель принимает на себя основную тяжесть этого повышения давления.


Хотя резервуары для воды специально разработаны, чтобы противостоять этим перепадам температуры и давления, в долгосрочной борьбе воды и физики с металлом металл всегда будет терпеть большее поражение. Ваш металлический бак водонагревателя в конечном итоге поддастся интенсивному воздействию тепла, воды и давления, которые он испытывает каждый день, но расширительный бак водонагревателя может значительно увеличить срок службы этого бака.Расширительный бак водонагревателя - это резервуар для перелива, который позволяет вашему резервуару водонагревателя безопасно и эффективно сбрасывать накопление избыточной горячей воды и давления без потери горячей воды и без необходимости использования открытой системы водоснабжения. Избыточная горячая вода (и давление) накапливается в расширительном баке, когда внутреннее давление в баке слишком высокое, а затем возвращается в бак водонагревателя при включении горячей воды.


Расширительный бак водонагревателя может сделать больше, чем просто продлить срок службы вашего водонагревателя.Дополнительное давление, вызванное тепловым расширением, может накапливаться в системе водоснабжения вашего дома и фактически может достигать других источников воды в вашем доме. В большинстве домов используется замкнутая система водоснабжения, что означает, что избыток воды и / или давления не может попасть обратно в муниципальную систему водоснабжения; поэтому, когда водонагреватель расширяется, избыточное давление возвращается в вашу домашнюю водопроводную систему. Возникающее давление может привести к тому, что из закрытых кранов будет капать вода, а туалеты будут работать, а также окажут сильное напряжение и давление на трубопроводы вашего дома, что может привести к преждевременному повреждению водопроводной арматуры по всему дому.

Расширительный бак 101 - Morgan Miller Plumbing

• Устраняет общий износ сантехнической арматуры

• Увеличивает срок службы водонагревателя

• Снижает утечки в соединениях в водопроводной системе

• Предотвращает ненужное повреждение водонагревателя и водопроводная система

• Снижает вероятность дорогостоящего ремонта в будущем

• Сводит к минимуму техническое обслуживание, может быть включен в ежегодный осмотр водопровода

• Повышает ценность дома

Ставка: отказ от расширительного бака

Пока коды во многих городах (включая Канзас-Сити) требуется установка расширительного бака со всеми новыми водонагревателями, вы можете задаться вопросом, стоит ли устанавливать расширительный бак на более старый водонагреватель.По этому вопросу мы проконсультировались с Sage Restoration, основным поставщиком услуг по восстановлению после пожара, воды, плесени и биологической опасности в Канзас-Сити. Разобравшись с последствиями слишком большого количества взорванных водонагревателей в свое время, Sage Restoration не понаслышке знает о важности наличия расширительного бака для снижения давления и количества воды, капающей из клапана T&P. Он также защищает дом и его жителей от пожара, дыма или повреждений конструкции, связанных с взрывающимся водонагревателем.Повреждение водой создает связанные проблемы, такие как стоячая вода и угроза размножения бактерий и плесени. Устранение этой возможности может быть важным способом уменьшить множество рисков для здоровья, связанных с ростом бактерий или плесени.

Протокол испытаний сантехника:

• Проверить счетчик на наличие обратного клапана

• Определить текущее давление воды (для давления воды 80 фунтов на квадратный дюйм или выше требуется редукционный клапан (PRV) и рекомендуется расширительный бак )

• Ищите признаки повреждений от теплового расширения

Нужен ли мне расширительный бак?

Чтобы определить, может ли бачок теплового расширения быть полезным для вашего дома или бизнеса, позвоните лицензированным сантехникам в Morgan Miller Plumbing.Команда Morgan Miller Plumbing предлагает более чем 100-летний опыт работы в сфере сантехники. Наша команда мастеров-сантехников и техников по обслуживанию «была там и сделала это». Будьте уверены, наши специалисты готовы обслужить все ваши потребности в сантехнике 24 часа в сутки, 7 дней в неделю.

Сопутствующие затраты на установку и гарантии

Стоимость установки расширительного бака может составлять от 300 до 400 долларов. Часто стоимость расширительного бака включается в стоимость нового водонагревателя.Из-за преимуществ безопасности баков теплового расширения многие производители водонагревателей требуют установки баков теплового расширения для получения полной гарантии. Гарантия может составлять от одного до пяти лет, и чем меньше вы платите, тем меньше гарантийное покрытие.

Источники: (Morgan Miller Plumbing, Sage Restoration Services и Mack McClain & Associates)

IAPMO

Если у вас есть вопросы или комментарии, присоединяйтесь к обсуждению на нашем форуме LinkedIn.

Из иллюстрированного учебного пособия UPC 2018

608.3 Расширительные баки и комбинированные клапаны сброса температуры и давления.
Водяная система, снабженная обратным клапаном, устройством предотвращения обратного потока или другим нормально закрытым устройством, которое предотвращает отвод давления в здании обратно в водопровод, независимо от типа используемого водонагревателя, должна быть снабжена одобренным, перечисленным и расширительный бак соответствующего размера или другое одобренное устройство, имеющее аналогичную функцию для контроля теплового расширения.Такой расширительный бак или другое одобренное устройство должно быть установлено на стороне здания обратного клапана, предохранителя обратного потока или другого устройства, и его размеры должны быть установлены в соответствии с инструкциями производителя по установке.

Водяная система, содержащая водонагревательное оборудование, должна быть снабжена утвержденным, внесенным в перечень, комбинированным клапаном температуры и сброса давления подходящего размера, за исключением перечисленных проточных водонагревателей без накопителя, имеющих внутренний диаметр не более 3 дюймов (80 мм).Каждый такой одобренный комбинированный клапан температуры и сброса давления должен быть установлен на водонагревательном устройстве в одобренном месте в соответствии с его листинговыми требованиями и инструкциями производителя по установке. Каждый такой комбинированный клапан температуры и сброса давления должен быть снабжен сливом в соответствии с Разделом 608.5.

Вода для всех практических целей является несжимаемой жидкостью. Поскольку она несжимаема, вода, помещенная в закрытый контейнер, может создавать высокое давление при нагревании, даже при нагревании от 40 ° F до комнатной температуры.Это тепловое расширение.

Система распределения воды в здании, имеющая обратный клапан, регулятор давления, предохранитель обратного потока или другое устройство, которое предотвращает возврат повышенного давления в здании в источник или водопровод, независимо от типа используемого водонагревателя, должна быть оснащен расширительным баком или другими средствами для контроля давления теплового расширения. Расширительный бак поглотит избыточное давление внутри бака (см. Рисунок 608.3а). Клапан сброса давления сбрасывает избыточное давление путем нагнетания до тех пор, пока давление не упадет ниже установленного значения (см. Рисунок 608.3b).

Когда водная система оборудована накопительным водонагревателем, давление возрастает еще больше из-за повышения температуры и большого объема воды, содержащейся в баке. Все водонагреватели должны быть оборудованы комбинированным клапаном сброса температуры и давления (клапан T&P).Обратите внимание на рис. 608.3b, комбинированный клапан T&P имеет трубку для измерения температуры. Клапан сброса давления - нет.

Накопительные водонагреватели должны изготавливаться в соответствии со стандартами серии ANSI Z21.10. Эти водонагреватели имеют трехступенчатую защиту. Первичная ступень - термостат. В случае выхода из строя термостата вторичная ступень или переключатель верхнего предела отключат источник энергии для нагревателя. При выходе из строя концевого выключателя верхнего предела открывается комбинированный клапан T&P, чтобы предотвратить катастрофический отказ водонагревателя.Проточные водонагреватели, имеющие внутреннюю размерную ширину три дюйма или меньше, освобождаются от необходимости соответствовать требованиям для клапана T&P. Примером этого освобождения является небольшой обогреватель для одной точки использования для раковины. Типичные размеры этих блоков составляют 11 дюймов x 5 дюймов x 2,8 дюйма, и у них нет другой емкости, кроме самой трубы, чтобы вызвать повышение температуры и давления. Когда потребность в горячей воде удовлетворена, проточный водонагреватель отключается. Если в системе подачи воды к этому небольшому водонагревателю предусмотрен предохранитель противотока, необходимо предусмотреть расширительный бак соответствующего размера (см. Рисунок 608.3d), даже если клапан T&P не требуется.

При установке клапана T&P очень важно, чтобы установщик проверил паспортную табличку на комбинированном клапане T&P перед установкой, чтобы убедиться, что входная мощность Btu водонагревателя не превышает максимального значения Btu клапана. Использование комбинированного клапана T&P меньшего размера может привести к катастрофическому отказу водонагревателя в случае выхода из строя термостата водонагревателя и концевого выключателя верхнего предела водонагревателя.В случаях, когда на пластине клапана указаны два отдельных значения Btu, для определения используется меньшее из двух. Для получения дополнительной информации см. Главу 5.

Производители клапанов T&P требуют, чтобы клапан устанавливался так, чтобы его термочувствительный элемент был погружен в верхние 6 дюймов резервуара, поскольку именно здесь находится самая горячая вода в резервуаре (см. Рисунок 608.3c).

Производители рекомендуют открывать их вручную не реже одного раза в год, чтобы убедиться в их исправности.В местах с высоким содержанием минеральных веществ в воде вокруг седла клапана может образоваться накипь, что приведет к неработоспособности клапана. В таких местах может потребоваться вручную открывать клапан каждые три месяца или реже. Водонагреватель - это потенциальная бомба, взорвать которую не дают три отдельных предохранительных устройства. Комбинированный клапан T&P - это спасательный круг, и к нему обращаются соответствующим образом.

Следует подчеркнуть, что водонагреватели, работающие при давлении выше 150 фунтов на квадратный дюйм, относятся к котлам.Фактически, водонагреватели, которые имеют объем хранения более 120 галлонов, имеют входную мощность более 200000 британских тепловых единиц или работают при температурах выше 210 ° F, также классифицируются как бойлеры и производятся в соответствии со стандартом ASME для сосудов под давлением . .


Иллюстрированное учебное пособие по унифицированным сантехническим кодексам 2018 можно приобрести здесь.

© 2018 Международная ассоциация специалистов по сантехнике и механике.

Нужен ли мне расширительный бак для водонагревателя?

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Читайте дальше, и мы ответим на эти вопросы и дадим вам лучшее понимание того, что происходит с вашим водонагревателем.

Какой тип водонагревателя у вас есть?

Это может показаться простым вопросом, но многие люди не задумываются о нем активно.Если у вас есть водонагреватель без бака, вам не нужно беспокоиться о расширительном баке, потому что у вас нет первичного бака.

Однако, если у вас есть традиционный водонагреватель в виде резервуара, вам определенно нужно будет подумать, нужен ли расширительный бак.

Для чего нужен расширительный бак?

Во-первых, вы должны понять, как работает ваш водонагреватель. Когда вода нагревается внутри вашего водонагревателя, она расширяется. Этот процесс называется тепловым расширением и может вызвать нагрузку на вашу водопроводную систему.

Принцип работы таков: если ваш водонагреватель вмещает 50 галлонов холодной воды, при нагревании он расширится примерно до 52 галлонов. Если лишнему объему некуда деваться, он давит на стены вашей сантехники.

Вы можете представить себе этот процесс как сгибание канцелярской скрепки; при достаточном изгибе скрепка сломается. Ваш водонагреватель - это скрепка; при достаточном давлении от расширения и сжатия сам резервуар может начать протекать или даже лопнуть.

В некоторых домах используется открытая система водоснабжения, где вода возвращается в городскую систему водоснабжения, и нет дополнительной нагрузки на водопровод в доме. К сожалению, во многих домах есть закрытые системы водоснабжения, в которых водопровод имеет односторонний клапан.

Во многих городах, где в домах есть закрытые системы, домовладельцы должны вкладывать средства в расширительный бак. Фактически, производитель вашего водонагревателя может даже аннулировать вашу гарантию, если у вас нет расширительного бачка с вашей закрытой системой.

Есть способы проверить это и определить, какая у вас закрытая или открытая система водоснабжения, но процесс может быть трудным, поскольку устройства предотвращения обратного потока имеют тенденцию различаться по внешнему виду. Однако вы всегда можете нанять сантехника для выполнения именно этой задачи.

Тогда при чем тут расширительный бачок? Ваш расширительный бачок может помочь вам спасти вашу систему. Расширительный бак служит для компенсации дополнительного объема, а также любых колебаний давления поступающей воды.

Расширительный бак служит резервной системой для предотвращения перегрузки водопровода. Избыточный объем воды вместо того, чтобы оказывать слишком большое давление на водопровод, устремляется в расширительный бак и понижает давление в водонагревателе до более безопасного уровня. Это в конечном итоге защищает его от повреждений.

Расширительный бак какого размера мне нужен?

На размер расширительного бачка, который требуется вашему дому, будут влиять два фактора. Первым из них будет размер имеющегося у вас водонагревателя.Вы можете найти эту информацию на заводской этикетке самого водонагревателя. Второй фактор - это давление воды в вашей системе. С учетом этих двух факторов вы можете принять решение о том, какой размер расширительного бачка вам нужен.

У каждого производителя расширительного бачка есть калькулятор или таблица, в которой указаны рекомендуемые размер и модель расширительного бачка, который вам понадобится. Универсального подхода не существует, поэтому вам придется провести небольшое исследование или просто связаться с водопроводчиком (нажмите здесь, чтобы получить бесплатную цитату).Вот пара примеров:

Однако вы можете попасть в ситуацию, когда вы не уверены, слишком ли мал размер расширительного бачка. Стандартным является выбор расширительного бачка большего размера, чем необходимо, а не слишком маленького. Это связано с тем, что слишком маленький резервуар может вызвать сброс предохранительного клапана. С другой стороны, если резервуар слишком большой, это не окажет негативного воздействия на вашу сантехнику.

Итак, вам нужен расширительный бак?

Если у вас обычный водонагреватель накопительного бака, то, скорее всего, у вас он есть.Чтобы быть уверенным, проявите должную осмотрительность к вашей конкретной модели водонагревателя или обратитесь к специалисту по сантехнике. Это одна из тех вещей, на которые вы хотите убедиться.

Поиск и устранение неисправностей в системе распределения горячей воды / пара: Советы

Ниже приведены ключевые факторы, которые следует учитывать при обслуживании системы горячего водоснабжения и пара.

Уклон

Системы горячего водоснабжения зависят от правильного уклона. Все трубы и радиаторы должны иметь уклон в сторону котла. Шум от ударов и отсутствие нагрева указывают на неправильный уклон.Чтобы исправить эти неисправности, проверьте наклон радиаторов и труб, а также установите радиаторы или закрепите трубы так, чтобы все компоненты были правильно наклонены.

Уровень воды

Уровень воды в бойлере системы горячего водоснабжения должен поддерживаться примерно наполовину. Между поверхностью воды и верхней частью резервуара должно быть воздушное пространство. Слишком низкий уровень воды может вызвать недостаточный нагрев.

В большинстве случаев автоматическая система наполнения поддерживает наполнение бойлера необходимым количеством воды.Однако, если уровень воды в системе постоянно низкий, проверьте трубы на герметичность. Закройте кран подачи воды и отметьте уровень воды в течение двух-трех дней. Если уровень резко упадет, вызовите специалиста по обслуживанию.

Расширительный бак

Для эффективного нагрева вода в системе горячего водоснабжения нагревается значительно выше точки кипения, но не превращается в пар, потому что расширительный бак и редукционный клапан удерживают воду под давлением. Обычно расширительный бак подвешивают к потолку подвала, недалеко от котла.

В старых системах ищите расширительный бачок на чердаке. Если в расширительном баке недостаточно воздуха, повышение давления вытеснит воду из предохранительного клапана, расположенного над котлом. Если в баке недостаточно воздуха, бак наполняется водой. Вода расширяется при нагревании и затем выходит через предохранительный клапан.

Проверьте наличие воздуха в расширительном бачке, слегка прикоснувшись к нему. Обычно нижняя половина резервуара кажется более теплой, чем верхняя; Если кажется, что весь резервуар горячий, значит он заполнен водой и его необходимо слить.Вот как слить воду из расширительного бачка:

  1. Отключить питание котла. Закройте запорный кран подачи воды и дайте баку остыть.
  2. Комбинированный сливной клапан пропускает воду и воздух, когда он открыт. Если есть комбинированный клапан, подсоедините садовый шланг к клапану и слейте 2 или 3 галлона воды. Если нет комбинированного клапана, перекройте вентиль между расширительным баком и котлом и полностью слейте воду из расширительного бака.
  3. Включите подачу воды.
