Изготовление своими руками подъемно-поворотных ворот для гаража

Самостоятельное изготовление подъемных ворот для гаража осуществляется в соответствии с предварительно разработанными чертежами.

Необходимо сделать секционную конструкцию, которая оборудована поворотно-подъемной системой, установленной на раму, имеющую Г-образную форму и оснащенную криволинейной направляющей. Подъемно-поворотные ворота будут иметь две независимые створки.

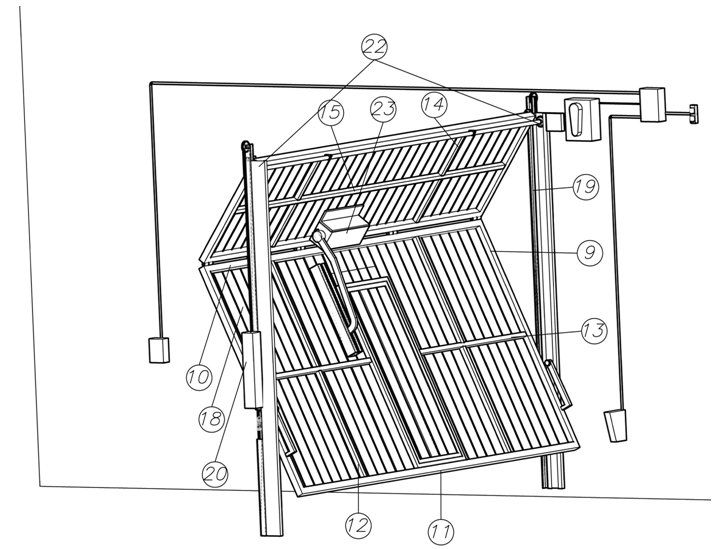

Чертежи подъемно-поворотных гаражных ворот

Проектные чертежи должны соответствовать требованиям ГОСТ 3174-2003. Данные требования регламентируют сферу производства металлических ворот, которые будут сделаны в соответствии с требованиями безопасности EN 13241-1.

Указанные стандарты включают несколько аспектов, предусматривающих следующие гарантии:

1. Применение материалов, обладающих огнеупорными и противопожарными характеристиками.
2. Надежность и устойчивость конструкции при ветровых и механических нагрузках.
3. Соблюдение правил установки.

Самостоятельно осуществить монтаж такой конструкции можно, только строго придерживаясь требований ГОСТа и чертежных схем.

Облегчить задачу создания чертежа могут типовые проекты, в которые вносятся несущественные изменения, касающиеся конкретной ситуации, например, характеристики материалов, габаритные размеры.

Первоначальной задачей при составлении чертежа является определение габаритов будущей конструкции, а именно – ширины и высоты. Ориентироваться в данном случае необходимо на габариты автомобиля, чтобы при его въезде с каждой стороны было по 30 см свободного пространства.

Нецелесообразно изготавливать конструкцию шириной более 5 метров, в большинстве случаев этот показатель равен 2,5–3 метрам. Также следует учесть, что расстояние от перпендикулярной стены до воротной рамы должно быть не меньше 80 см.

Высота также выбирается исходя из габаритов авто, обычно она варьируется в пределах 2–2,2 метра

. Основным элементом конструкции будет рама, обрамляющая гаражный проем, въезд и пару створок.

Изготовлена рамная конструкция будет из металлического уголка 65 мм, для каркаса и створок подойдет стальной профиль 50 мм. Элементы обшиваются листовым железом толщиной 3 мм, в связи с чем следует использовать наружные усиленные петли.

Рассчитать необходимое количество материалов можно исходя из данных, представленных в чертеже, ориентируясь на габариты конструкции.

Подъемно-поворотные гаражные ворота – изготовление своими руками

Работа будет проводиться в несколько этапов, на каждом из которых предполагается изготавливать один из элементов конструкции:

• сваривание рамы;
• создание каркаса со створками;
• монтаж ворот;
• установка замково-запорного механизма.

Изготовление рамы

Первоначально изготавливается рама. Выполнить задачу можно, пользуясь следующими материалами:

• уголки из стали – 65 мм;
• полоса из металла – ширина 30 мм, толщина 4 мм;
• арматурный прут из стали – он используется для фиксации рамы в проеме.

Чтобы сделать маркизы своими руками придется хорошо постараться, но зато можно будет сэкономить по сравнению с покупными моделями.

В нашей статье представлены примерные цены на турникеты ПЕРКо.

Выполняться работы будут с использованием специального инструмента, такого как аппарат для сварки и «болгарка». Кроме этого, потребуются рулетка с уровнем и угольником.

Используя «болгарку», надо нарезать уголок. Требуется всего 8 отрезков: 4 из них по ширине идентичны проему ворот, а остальные будут иметь длину, сравнимую с высотой проема.

Углы свариваются вместе, таким образом, получается каркас, при этом соединение может осуществляться внахлест или встык

. Наружный сегмент рамы тщательно отшлифовывается, чтобы створки прилегали максимально плотно.

Создание каркаса

Формирование каркаса также осуществляется с применением уголка, однако прекрасно подойдет и профиль из металла.

Необходимо сделать 8 отрезков – по 4 для каждой из створок. По высоте они должны быть на 15 мм меньше рамы, благодаря этому зазору они будут с легкостью заходить в проем.

Четыре из полученных отрезков будут горизонтальными, по ширине они на 35 см меньше половины рамы.

Следующим шагом является сваривание каркаса, который усиливается при помощи горизонтальных полосок, выполняющих функцию распорок и необходимых для предотвращения искривления геометрии.

Важно! Усиливающий элемент конструкции следует прикреплять в среднем сегменте каркаса.

Материалом для изготовления створок является листовой металл толщиной 2 мм. Предполагается, что будет вырезано 2 полотна на 4 см выше проема. Ширина с одной из сторон на 2 см больше, а с другой – на такое же расстояние меньше.

Приваривается полотно к каркасу по особой технологии. Отметим, что оно с верхней и нижней стороны на 2 см выходит за тело каркаса одной створки, при этом его ширину надо сделать на 1 см меньше.

Благодаря этому другая створка будет плотно соприкасаться с полотном, которое следует приваривать таким образом, чтобы оно 4 см выходило за пределы каркаса.

Необходимо учитывать, что листовой металл имеет ненадежную структуру, в связи с чем рекомендуется укрепить углы и сердцевину сваркой. Только после этого с шагом 15 см приступают к привариванию всего листа.

Когда работы завершены, в уголках сварка срезается, так как в будущем она может стать причиной деформации всей конструкции.

Надежность крепления обеспечивается специальными усиленными петлями, для этого нижний сегмент сваривается с рамой, а верхняя часть скрепляется со створкой.

Усилить сцепление можно посредством наваривания на петли металлических полосок и арматуры. Надо взять полоску толщиной до 7 мм и, изогнув ее, сварить со створкой и верхней частью петли, после чего с внутренней стороны приваривается арматурная вкладка.

Монтаж ворот

Процесс изготовления гаражных ворот можно считать завершенным, наступило время монтажа. Первоначально необходимо установить воротную раму – как внешнюю, так и внутреннюю сторону.

Внимание! Установка конструкции в проем осуществляется на этапе возведения гаража, когда в стадии готовности примерно 50 см капитальной стены.

Соединение рам между собой осуществляется при помощи металлических полосок, имеющих ширину 4 см. При сваривании их с конструкцией следует соблюдать шаг 60 см.

После этого необходимо завершить кладку фронтальной гаражной стены, при этом кирпичи должны заполнить пространство, которое возникло между рамами. Выполняя кладку, следует одновременно вмуровывать раму.

Делается это посредством приваривания арматуры. Нужно к верхнему рамному сегменту прикрепить балку, которая служит перекрытием и делается из бетона или металла.

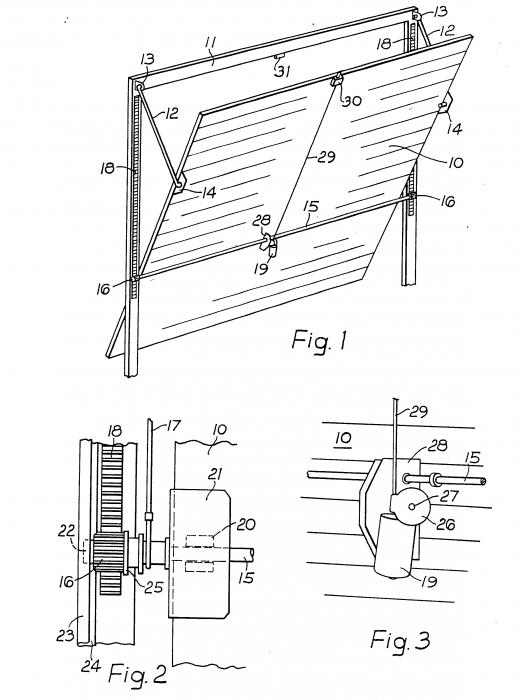

Подъемно-поворотные механизмы

Функционировать ворота будут благодаря поворотному механизму с принудительным принципом действия. Траектория движения будет задаваться при помощи специальных направляющих, благодаря которым полотно меняет свое положение, перемещаясь из горизонтальной в вертикальную плоскость.

Поворотные подъемные ворота будут открываться благодаря потолочным направляющим и специальному механизму

. Важно уделить внимание пружинам, которые требуется отрегулировать, добившись тем самым поднятия полотна с мизерными усилиями и без соскальзывания.

Выставление направляющих осуществляется строго в горизонтальной плоскости. Для выравнивания положения применяются прокладки, которые монтируются в промежутке, образующемся между рамой и балкой.

Особое внимание следует уделить запорно-замковой системе, а именно – типу подъемного механизма, который будет использоваться для ворот.

Если отдать предпочтение рычажно-шарнирной системе, то можно быть уверенным в ее надежности, так как в данном случае исключается блокировка щита, а движение створок осуществляется по простейшей траектории.

Здесь важно тщательно отрегулировать пружины и выставить направляющие таким образом, чтобы они располагались относительно друг друга параллельно и при этом находились в вертикальной плоскости, так как в противном случае щит будет застревать.

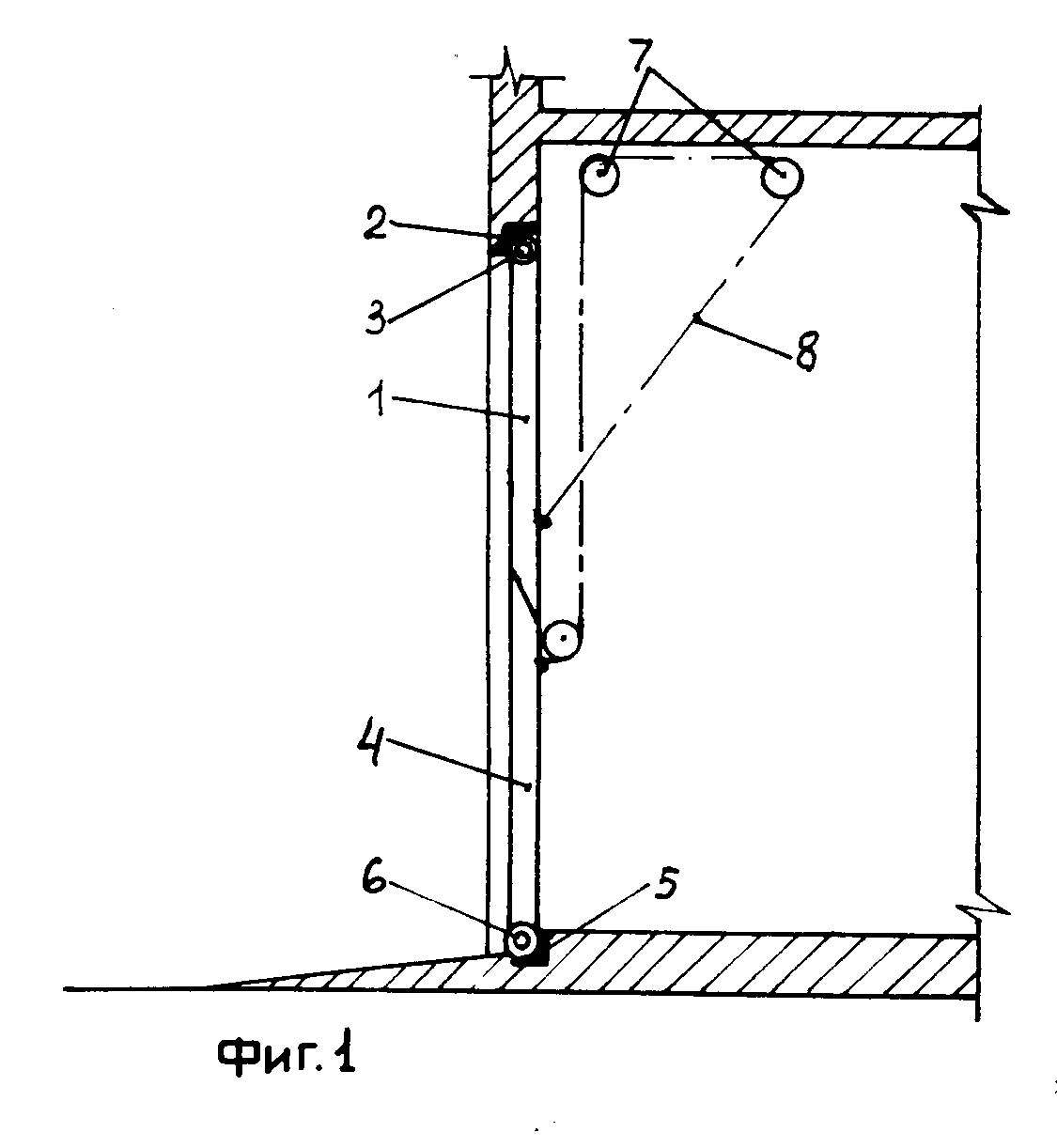

Можно использовать подъемный механизм на противовесах: его конструкция состоит из троса, закрепляемого в нижнем сегменте рамы и пропускаемого через блок. Противовес необходимо закрепить на противоположном краю лебедки.

Важно! Подобный механизм будет оказывать существенную нагрузку на каркас ворот.

Использование дополнительных материалов

Сделать процесс эксплуатации намного удобнее, а саму конструкцию легче можно, используя композитные полупрозрачные материалы. Благодаря этому возрастут объемы поступающих во внутреннее пространство солнечных лучей.

Заземление и защита обеспечиваются при помощи специализированных стопорящих приспособлений, способных также предотвратить взлом. Необходимым аксессуаром является ограничительная планка, защищающая от агрессивного воздействия внешней среды воротные упоры.

Также будут полезны компенсирующие накладки, нужные для закрытия щелей, а окантовочный профиль из резины сделает конструкцию максимально устойчивой

.

Важно соблюдать технологию изготовления и использовать исключительно качественные материалы, чтобы конструкция была достаточно надежной и долговечной. Подъемно-поворотные ворота для гаража – это современное и эффективное решение, благодаря которому удается экономить место.

Открывающиеся вверх створки позволяют установить гараж в условиях ограниченного пространства, а система автоматизации делает возможным дистанционное управление процессом открывания и закрывания. Благодаря таким преимуществам поворотные двустворчатые подъемные гаражные ворота популярны у автолюбителей.

Ну а для тех людей, кто лучше воспринимает материал не «из текста», а «из видео» — предлагаем посмотреть, как функционируют уже готовые подъемные гаражные ворота, сделанные своими руками:

Распашные гаражные ворота своими руками чертежи, фото и видео

Для любого владельца автомобиля гараж является обязательной постройкой. Живущие не в городе строят сооружение возле дома, некоторым приходится ставить авто далеко от жилища, так как другого места стоянки нет. Любое место служит для сохранности машины, а главным защитником территории от проникновения являются ворота. Чертежи гаражных ворот реально сделать самому, или воспользоваться готовыми материалами со статьи.

Есть множество видов изделий, отличающихся по конструкции, сложности. Некоторые приобретают готовые, другие предпочитают сделать их собственноручно, делая их максимально надежными и удобными.

Сравнение гаражных ворот

Есть несколько видов изделий, которые используются в наших местах для обеспечения надежности. Различают следующие виды конструкций:

1. Распашные. Используются в любых местах, при самых сложных условиях эксплуатации. Прикрывать их можно хорошо, не оставляя никакой возможности для проникновения не только посторонних людей, но и даже холода. Для крепления используются петли и створки, держат коробку. У многих возникает вопрос, как сделать гаражные ворота своими руками. Проще всего изготавливать именно такого типа изделие, так как оно наиболее просто в конструировании.

   Пример гаражных ворот

2. Откатные. Использоваться начали с середины прошлого века. Имеется одна створка, выезжающая вбок к стенке, где остается до закрытия. Можно сделать двустворчатые, когда разъезжаются 2 половины конструкции, но это частный вариант данного изделия. Чтобы конструкция нормально функционировала, нужно много пустого пространства на территории, куда будет осуществляться разъезд изделия. Обычно устанавливаются не в гаражах, а на въездной территории.

   Пример гаражных ворот

3. Подъемно-поворотные. Новое поколение конструкций, которые имеют вид створки. При открытии исчезают под потолком, прячась вверху, становятся параллельными земле. Используется шарнирный механизм, который направляет изделие в нужном направлении. Они удобны, не требуют много свободного места. Использовать рекомендуется, если гараж отапливается, так как шарниры являются прихотливым механизмом, способным дать сбой при неверных условиях эксплуатации.

   Пример поворотных гаражных ворот

4. Секционные. Новый вид запирающего механизма. Изделие преломляется и заезжает под потолок автоматически. Используются пружины, имеющие цепную передачу. Значительно экономят место.
   Пример секционных гаражных ворот

   5. Роллетные. Не очень надежны, потому редко применяются для гаражей. Пластинки из алюминия, соединяющиеся в одном месте под потолком. Ворота гаражные распашные своими руками, если есть чертежи, выполнить реально. Изделия роллетного типа сделать собственноручно не получится.

   Пример роллетных гаражных ворот

Не стоит забывать, что любые конструкции вполне реально автоматизировать, чтобы закрытие происходило после нажатия клавиши. Если планируется покупать изделие, важно учитывать долговечность, надежность конструкции, возможность работать в определенных условиях. Наиболее надежны распашные, которыми пользуются не одну сотню лет.

Как сделать распашные ворота своими руками

Конструкционная часть ворот данного типа несложная, потому их сделать вполне реально самостоятельно. Для изготовления понадобятся уголки, профили, листы. По размерам необходимо прикидывать самостоятельно, так как все зависит от размеров гаража. Можно попытаться сделать подъемные конструкции, но потребуется немалая сноровка при изготовлении всех необходимых частей.

Чертежи гаражных ворот

Не стоит начинать изготовление без чертежей, чтобы при выполнении работ не возникало скосов, неопределенностей. Сделать документацию несложно, размеры достаточно занести на бумагу, где будут показаны все части, используемый материал. Первым делом, подбирается высота и ширина. Важно учесть, что расстояние от края машины до створок запирающего механизма было как минимум 30 см. Чем расстояние выше, тем будет удобней загонять транспорт внутрь. Огромные ворота для гаража своими руками выполнять неудобно – громоздкая часть занимает много места, ее сложней открыть.

Схема ворот

По высоте изделие должно быть примерно 2-2,5 м. Здесь лучше руководствоваться размерами авто. Если планируется загонять микроавтобус, необходимо предусмотреть высоту побольше.



Части ворот: рама, которая находится на въезде, в проеме гаража, створок и петель, которые их держат. Изготавливать раму оптимально из стальных уголков толщиной около 60 мм. Каркас можно выполнить со стали или прямоугольного профиля. После часть должна быть обшита железом толщиной 2-3 мм. Важно усилить петли снаружи, чтобы никаких прогибов, искривлений не было. Глядя на предложенный чертеж, можно подобрать размеры по своему гаражу, приобрести необходимые материалы.

Изготовление рамы

Чертеж запирающей конструкции

Первым делом необходимо сделать раму, являющейся основной частью для удержания всей конструкции. Изготавливать ее лучше еще с момента строительства стен. Начинать можно после возведения примерно половины объема гаража. После прерваться, выполнить рамку для гаражных ворот своими руками и  продолжить строить дальше.

Придется потратиться на приобретение необходимых частей для ворот, но это намного дешевле, чем приобретать готовую конструкцию у мастеров. Состоит рамка из двух частей, располагаемых внутри и снаружи объекта. Действовать следующим образом:

1.С помощью болгарки режется уголок, по длине равный ширине ворот – 4 части. Далее отрезается 4 отрезка, равные высоте воротного отверстия. Делать можно как с небольшим запасом, так и вровень.

Процесс изготовления рамки

2.Уголки укладываются на ровную плоскость, проверяется все это с помощью уровня. Углы устанавливаются строго по 90о.

3.Свариваются уголки, чтобы вышла цельная рамка.

Сваривание рамки

4. Все остатки после сварочных работ удаляются с помощью шлифования. Наружная сторона должна быть идеально ровной.

Выполнение каркаса и створок

Эта часть делается немного меньшей, чем рама. Она должна без усилия входить в проем створок и хорошо прилегать к внешней стороне рамы. Чтобы ее изготовить, понадобится стальной уголок. Подойдет такой же, как и для рамы. Если материал отсутствует, подойдет прямоугольный профиль. Различие будет в комфорте произведения сварочных работ. Делается все следующим образом:

1. Вырезается 4 части, которые меньше на 10 мм, чем рама для ворот. Зазор нужен, чтобы не было сложностей при вхождении данной части в рамку. Створки две, потому необходимо еще столько же частей, которые вырезаются.

Изготовление каркаса

2. Части укладываются на горизонтальную поверхность и между ними устанавливается угол в 90о. как вариант, можно уложить в уже готовой рамке, чтобы видеть небольшие скосы еще не приваренных частей.

3.Углы привариваются Чертеж запирающей конструкции

После необходимо изготовить створки. Делаются они с помощью листов стали. Оптимально использовать материал 2 мм в толщину. Производятся следующие операции:

1. Вырезается 2 полотна немного (на 3 см) больше, чем высота отверстия для ворот. Полотно 1 делается меньшим на 2 см, чем ширина каркаса, полотно 2 – больше на 2 см.
2. Полотна должны выступать за грани каркаса на пару сантиметров, со всех сторон. Одна створка будет ложиться поверху второй, потому делать, какая будет сверху, необходимо по удобству. Каркас для ворот

   3. К частям привариваются петельки. Одна часть должна быть закреплена на створке, которая будет открываться, вторая – к раме на воротах. Для усиления, под ними можно уложить и приварить еще небольшой кусок арматуры.

   4. Все части укладываются на ровную поверхность, проверяется, есть ли искривления, неровности.

Если все части лежат ровно, можно устанавливать гаражные ворота, сделанные по схеме собственноручно, в гараж, продолжать кладку кирпича.

Как изготовить подъемно поворотные гаражные ворота. Как сделать своими руками подъемно-поворотные ворота для гаража? Этапы изготовления, чертежи и размеры. Подготовка к устройству стандартных ворот для гаража

Покупая автомобиль, каждый владелец задумывается о том, как и где его хранить. Идеальным местом всегда был и остается гараж. Его удобство определяет качество жизни, ничем не хуже других помещений дома. Обустройство гаражных ворот с каждым днем становится все более удобным и практичным благодаря тому, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Все большей популярностью сегодня пользуются практичные подъемные ворота для гаража. Создать их самостоятельно не представляется сложным при наличии минимальных навыков выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их оформить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, для начала определите подходящий вариант конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самый распространенный вариант гаражных ворот на данный момент — ворота для гаража подъемно секционные. Они сделаны в виде панелей высотой 40-60 см.

Панели производят из нескольких типов материалов:

• пластик;
• металл;
• древесина.
  Важно! Определяют выбор конкретного вида материала, для создания конструкции подъемных ворот для гаража, размеры автомобиля, предполагаемое количество расположения машин, а также особенности дизайнерской идеи оформления, как самого гаража, так и архитектурного ансамбля на участке в целом.

Для максимального повышения качества теплоизоляции такие панели наполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляют шарнирными петлями. Все движимые детали, такие как муфты и ролики, изготавливают из укрепленного пластика в сочетании со стальными компонентами, а направляющие полозья производят из материалов, которые не корродируют.

Механизм работы гаражных секционных ворот достаточно прост — они затягиваются по полозьям под потолок при открытии и опускаются вертикально вниз при закрытии.

Преимущества

К основным преимуществам таких ворот относятся такие особенности:

Недостатки

Кроме достоинств, секционные ворота подъемного типа имеют и пару недостатков:

Отличительные характеристики подъемно-поворотных цельных механизмов

Определяя особенности таких конструкций, непременно стоит отметить следующие нюансы:

Преимущества

У цельно-щитового типа гаражных ворот масса достоинств:

Недостатки

Важно! Главное отличие этих двух конструкций в том, что секционные гаражные ворота необходимо монтировать только комплектом, тогда как все элементы подъемно-поворотных ворот под силу подготовить и смонтировать собственными руками.

Видео

Просмотрите видео-обзор подъемно-поворотных ворот, чтобы более четко представить себе принцип их функционирования и устройства.

Инструменты для монтажа гаражных ворот

Для монтажа гаражных ворот любого типа вам потребуются следующие инструменты:

Правила монтажа подъемных секционных гаражных ворот

Чтобы корректно установить секционные подъемные гаражные ворота, выполните следующие действия в точной последовательности:

Видео

Поможет быстрее справиться с задачей по созданию подъемных ворот для гаража видео, предложенное ниже. Внимательно с ним ознакомьтесь.

Технология монтажа подъемно-поворотных ворот

Учитывая тот факт, что конструирование этого типа ворот полностью предстоит сделать самостоятельно, выделим несколько более развернуто основные этапы работы.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — это наиболее экономный вариант заполнения проема гаража без ограничений в удобстве, функциональности и дизайнерских решений.

Прежде чем начать работу, определитесь с выбором механизма, с помощью которого непосредственно происходит открывание ворот:

Как правильно сделать проект?

Для грамотного проектирования гаражных ворот сделайте следующее:

Какие материалы подготовить?

Как только вы составите или подберете эскиз, приобретите следующие материалы и инструменты для работы:

Порядок монтажа

Дополнительное оснащение

Полотно ворот, при желании повысить привлекательность и надежность, оснастите такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усильте одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, что вы можете сделать для экономии средств при выборе подъемно-секционных гаражных ворот — это установка такого механизма собственными руками. Все остальные пункты, при попытке сэкономить, все же потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения дизайна гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми наиболее популярными решениями снижения стоимости сооружения гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить ваш гараж от взлома удобным и красивым щитом. Доверите вы установку и монтаж специалистам или сделаете работу самостоятельно — решать лишь вам. Главное требование для дальнейшей удобной эксплуатации — правильный выбор подходящего типа устройства гаража, грамотная его внутренняя планировка и соблюдение всех условий инструкции сборки.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;
• некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;
• в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

В статье рассмотрим как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот заключается в том что когда гараж открывается, происходит перемещение створки под потолок в гараже, а это гораздо удобнее чем в случае с распашными воротами.

Итак, вы решили обустроить в своем гараже подъемные ворота, причем сделать это своими силами. Самая простая конструкция подъёмных ворот – это та, которая устанавливалась на пенал-гаражи типа «ракушка». Однако, данные ворота обладают технологическим зазором от полотна ворот до проёма. Естественно, это недопустимо, поскольку в наших условиях гараж должен быть утеплен, и наличие даже небольшой щели совершенно неуместно.

Требуется, чтобы прилегание закрытых ворот к проёму было реализовано максимально плотным, кроме этого, следует предусмотреть в воротах наличие калитки, для того, чтобы в зимний период не нагонять холодного воздуха в гаражное строение во время полного открытия ворот.

Гаражных подъемных ворот

Для изготовления каркаса гаражных ворот, можно пользоваться алюминиевым профилем, а для обустройства каркаса под калитку, можно пользоваться деревянными брусками. С внешней стороны на воротный каркас саморезами крепиться профлист, либо любой другой легкий отделочный материал.

После выполнение указанных действий, получим ворота, в которых калитка открывается на сторону улицы. Калитка должна открываться именно так, чтобы при поднятии ворот, она не открывалась само по себе (это чревато травмами).

Размер ворот выполняется большим, чем длина проема (примерно на 10 см), Это делается для того, чтобы обеспечить отсутствие зазора между воротами и стенкой строении (по 5 см с внутренних сторон).

Нижнюю часть полотна с боков нужно снабдить колёсиками, я использовал колесики от обычных роликовых коньков. А чтобы они без труда перемещались по стенке гаража, я установил вертикальные направляющие: купил в строительном магазине УД профиль для монтажа гипсокартона (толщина металла 0,6 мм), и использовал в качестве направляющих. С начала думал погнет, но практика показала что на боковины профиля идет не очень большая нагрузка и он вполне выдерживает.

Двери подвешиваются цепями (потом заменил на металлические полосы 25х4мм) на переднюю стену гаражного строения таким образом, чтобы расположение центра тяжести полотна находилось ниже, чем их крепление, а расположение верхней части было вплотную к проёму.

В закрытом состоянии, положение нижней кромки полотна должно быть в специальном углублении, это нужно, чтобы ворота не отодвигались от постройки. Полотно должно прижиматься к воротному проему под действием своего веса. В крайнем нижнем положении, ворота должны запираться, для чего изнутри на них крепиться специальная задвижка.

Как все это выглядит на деле:

Еще один простой и недорогой вариант подъемного механизма ворот

Чтобы облегчить подъём воротной створки и упросить её поддержание в крайнем верхнем положении нужно снабдить конструкцию противовесом, подбор которого производиться в соответствии с весом полотна. Оси роликов снабжаются тросами, которые следует пропустить сквозь блоки и нагрузить при помощи противовеса.

В нижней части ворот, снаружи следует выполнить монтаж обычной дверной ручки, которая помогает при закрытии и открытии ворот, поскольку ею удобно пользоваться.

На это о технологии производства все. Пользуясь данными инструкциями, вы легко сможете соорудить ворота подъемного типа у себя в гараже.

Еще несколько вариантов гаражных подъемных ворот -видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками. Купить готовый вариант – это недешевое удовольствие, а вот самостоятельно собрать конструкцию может каждый. Нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять как устроены подъемные ворота для гаража и сконструировать их самостоятельно.

Подъемные ворота для гаража пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками довольно просто, если иметь на руках простой чертеж и фото собранного механизма. Стандартная конструкция содержит такие основные элементы:

1. Раму, на которую крепятся все элементы ворот. Она должна быть достаточно прочной и надежно крепиться к стенам здания.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн для крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота фиксируются к рельсам.
5. Автоматический привод перемещения створки.

Установить подъемные ворота, сделанные своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже. В качестве основы используется стальной лист, которые с наружной стороны обшиваются пластиковыми панелями. Внутренняя часть утепляется. Рекомендуется использовать базальтовую вату или другие огнестойкие утеплители. Для приведения механизма в движение чаще всего используется шарнирно-рычажное приспособление.

Подъемные ворота для гаража имеют целый ряд преимуществ

Собирая конструкцию своими руками, рекомендуем пользоваться чертежами и пошагово придерживаться такой последовательности работ. К ним относятся:

1. Сборка рамы и ее установка в проем гаража с соблюдением горизонтали и вертикали. К стенам все детали конструкции крепятся с помощью анкеров.
2. Установка потолочных направляющих – важный этап. При этом нужно проконтролировать надежность крепления.
3. Крепление шарниров на створку дверей и установка ворот на рельсы.
4. Установка пружин для плавного открытия ворот. Далее пружины регулируются и настраиваются, чтобы без особых физических усилий открывать гараж

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот оснащенных подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют целый ряд преимуществ и недостатков. К основным достоинствам специалисты относят следующие аспекты:

• высокая степень защиты, безопасности;
• долговечность и надежность конструкции;
• хорошая герметичность;
• малогабаритность;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит упомянуть большой вес конструкции. Учитывая эту особенность, нужно уделить должное внимание прочности рамы и надежности крепежей. Если качество страдает, то при вибрации во время движения возможно падение, поломка механизма и направляющих. Для владельцев габаритных авто, существенным недостатком будет потеря около 30 см в высоте проема. Некоторые владельцы гаражей при поломке и повреждении полотна для ремонта вынуждены полностью демонтировать механизм., что отнимает много времени и трудозатратно.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как своими руками собрать ворота для гаража с подъемным механизмом:

Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи, видео и рекомендации в статье гарантированно помогут справиться с этой посильной задачей даже людям без опыта и навыков в области строительства, ремонта. Несомненно, подъемные ворота – это надежные, качественные и эстетичные конструкции, которые должны быть у каждого владельца загородного дома.

И герметизации разных (в том числе гаражных) помещений. Подобные конструкции состоят из пружины, поглощающей колебание полотна, другой фурнитуры и направляющих. Само полотно оборудуется специальными механизмами, предназначенными для дистанционного открывания/закры вания посредством пульта, идущего в комплекте.

Секционные ворота встречаются преимущественно в тех помещениях, где ограничено свободное пространство. При открывании полотно поднимается вверх, что существенно экономит свободную площадь.

Внимание! Воротные панели, которые выполняются в любом цвете, при изготовлении покрываются специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный эксплуатационный срок.

При желании в полотно можно встраивать прочное акриловое окно в целях освещения гаража, а благодаря утепляющим сэндвич-панелям конструкция способна работать в достаточно широком температурном диапазоне (от -50ᵒС до +70ᵒС).

Также стоит выделить безопасность подобной конструкции, ведь закрывание обеспечивает специальная запорная система, которая дает возможность автоматически блокировать панель непосредственно после поднятия. При грамотной эксплуатации и четкому следованию инструкции изготовителя конструкция прослужит порядка десяти лет без ремонта и замены отдельных элементов. А теперь выясним, как собрать своими руками .

Разновидности конструкции

Современные секционные ворота подойдут для помещений всех типов.

Внимание! Гаражи, выстроенные ранее, зачастую не отвечает нынешним строительным стандартам, вследствие чего ворота производят в различных модификациях.

Конструкции вертикального подъема

Предназначаются для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и отличаются тем, что занимают минимальное пространство при установке.

Конструкции высокого подъема

Такие ворота стоят дороже и используются там, где небольшая высота не позволяет выполнить вертикальное поднятие полотна. Высокая цена объясняется применением подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер класс от подписчика, из нашей новой статьи.

Конструкции стандартного подъема

Используются в помещениях, которые полностью готовы к установке, с минимальной высотой притолоки минимум 18 см. Все элементы выполняются из нержавеющей стали. Самый простой и удобный вариант, оттого наиболее популярный.

Конструкции низкого подъема

Низкоподъемные ворота целесообразны в условиях ограниченной высоты проема (притолоки). К потолку крепятся контрольные элементы и торсионные пружины, и если он низкий, то весь аппарат фиксируется на тыльной части направляющих. Если говорить более конкретно, то такой аппарат состоит из:

• торсионного вала;
• наматывающих шкивов;
• балансировочных пружин.

После выбора подходящей конструкции можно приступать к подготовительным работам.

Цены на секционные ворота

Этап 1. Подготовка оборудования

До того как приступить к работе, следует подготовить все необходимые инструменты.

1. особенно необходим, если ширина ворот будет превышать 5 м. Дело в том, что обычные водяные уровни дают определенную погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электродрель для крепления отдельных элементов на высоте.
3. Перфоратор мощностью 1,5 кВт для проделывания отверстий в бетоне.
4. Другие инструменты: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный перечень инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы вне зависимости от того, из бетона выполнены стены или из рыхлого песчаника.

Этап 2. Замеры

Перед заказом секционной конструкции нужно провести тщательные замеры проема и помещения в целом.

Шаг 1. Вначале измеряется величина Н – высота проема. При этом указывается не конкретная высота, а место для въезда машины. Предположим, высота составляет 200 см. В таком случае в заказе необходимо указать на 30 см больше, т. к. после установки чистый проезд будет равняться 180 см.

Шаг 3. Определяется ширина проема (В). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (b1, b2), минимум по 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления при сервисном обслуживании.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот считается то, что полотно поднимается к потолку, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

После замеров и подготовки инструментов заказываются сами . Обычно на изготовление уходит примерно две недели. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуриваются стены и потолок (если это не было сделано ранее). Это объясняется достаточно просто: после монтажа воротных направляющих доступ к неподготовленным участкам будет недоступным.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседним.

Внимание! Если проем не будет в одной линии со стенами, то установить ворота не получится.

Подобные конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности в строительстве гаража. Конечно, ворота можно поставить и на кривые поверхности (придется потрудиться), но в таком случае прочность крепежей и эстетичность будут под вопросом. Да и в зимнее время будет задувать снег и холодный воздух, что приведет к промерзанию помещения.

Шаг 3. Пристенки и притолока отделываются металлическим уголком.

Внимание! При отсутствии опыта лучше доверить подготовку гаража профессионалам, а уже по окончании работ проверить результаты при помощи уровня. Если технические характеристики не будут соблюдены, то владельцу придется часто проводить ремонт и замену комплектующих, а эксплуатационный срок, соответственно, будет снижен.

Этап 4. Установка секционных ворот

Внимание ! Самостоятельное соединение полотен – крайне сложный процесс , справятся с которым лишь опытные мастера . Поэтому лучше заказать уже готовые ворота и установить их в раму .

Шаг 1. Вначале удаляется или укрепляется все непрочное покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае – всего 1 мм). Если все в порядке, можно начинать подготовку панелей к установке. Нужно помнить, что такие ворота стоят достаточно дорого, поэтому с полотном следует обращаться с предельной аккуратностью, чтобы случайно не повредить.

Шаг 2. Далее наносится разметка для крепления направляющих. Первыми фиксируются вертикальные профили – они крепятся на стене посредством монтажных саморезов (такие отличаются длинной ножкой). Затем, ориентируясь на вертикальные профили, фиксируются горизонтальные направляющие. Важно, чтобы «рельсы» располагались строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.

Шаг 3. Далее собираются панели (если не были приобретены готовые ворота). При этом нужно тщательно все замеривать, т. к. секционные ворота, как упоминалось выше, перекосов не терпят. Если таковые все же образовались, то для выравнивания нельзя использовать дощечки разного размера или монтажную пену, в противном случае размеры конструкции в дальнейшем будут нарушены.

Вместо них лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся элементы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкцией производителя. Многие фирмы (такие как «Алютех», «Хормане» или «Дорхан) пошагово описывают установку конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Шаг 5. По окончании установки панелей фиксируются дополнительные элементы (замок, петли и ручки). Замку следует уделить особое внимание – он обязательно должен быть качественным, т. к. предназначен для защиты имущества.

Шаг 6. Устанавливаются пружины, которые отвечают за открывание/закры вание ворот. На финальном этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Внимание! Если устанавливается модель ворот с , то потребуется установить еще электрический привод. Для правильного монтажа и подключения следует также ознакомиться с инструкцией к прибору.

При должном подходе и правильных расчетах установка ворот занимает максимум один день.

Этап 5. Проверка

Главным показателем правильности монтажа является наличие или отсутствие просвета при опущенном полотне. В таком случае уплотнители будут исправно выполнять свои функции по герметизации и защите гаража от попадания атмосферных осадков. Стоит отметить, что снаружи уплотнители должны быть незаметными. Если их видно, то замеры были произведены неправильно.

Далее осматривается нижняя панель. Зафиксированный снизу уплотнитель должен максимально плотно прилегать к полу. Если обнаружен зазор, конструкция проверяется по уровню. Для устранения дефекта не в уровне регулируется положение направляющих.

Последней проверяется балансировка (балансировочные пружины). Они могут располагаться по бокам профилей или же на торсионной балке – все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны быть на месте, не опускаясь и не поднимаясь.

Видео – Монтаж секционных ворот

Схемы установки секционных ворот

Торсионный механизм и взведение пружины

Читайте нашу новую статью, а также узнайте процесс установки ворот с электроприводом своими руками.

Гаражные подъемные ворота своими руками, мастер класс

Гаражные ворота сегодня бывают самой разнообразной формы. Если раньше для всех гаражей делили только распашные ворота из двух или в редких случаях из одной створки, то сейчас такая конструкция устарела и стала менее функциональной и удобной. На сегодня самыми удобными по своей конструкции и принципу работы являются подъёмные ворота секционные или поворотные.

Определяем лучшую конструкцию

Среди самых разнообразных подъёмных ворот можно выделить только две основные их разновидности, от которых отходят все прочие модификации данного вида конструкций. Выделяют такие две категории:

• Подъёмно-секционные – состоят из отдельно сложенных секций.
• Подъемно-поворотные – основное полотно цельно и состоит из едино жёсткой конструкции.

Чтобы получить более ясную картину, вы распишем для вас каждую из этих разновидностей и опишем их ключевые отличительные особенности, а даже плюсы и минусы каждой из конструкций.

Подъёмные гаражные ворота из секций

Такая конструкция очень компактная и удобная. Благодаря тому, что полотно состоит из отдельных элементов, оно способно немного изгибаться под определённым углом, но в закрытом состоянии сохраняет неплохую жёсткой и высочайшую надёжность. В основе заложены пластины из толстого металла, калёной стали или алюминия.

Поверх них надёжно облачены в пластиковый чехол или толстый слой краски, которые защищают металл от коррозии, повреждений, придают большей жёсткости и делают его привлекательным и красиво оформленным.

Конструкция обладает такими плюсами:

• Высокая надёжность.
• Привлекательный внешний вид.
• Очень компактные и удобные в использовании.
• Легко монтируются.
• Очень просто управляются даже вручную.
• Легко совместить с любыми системами автоматизации работы.

Из недостатков:

• Сделать привлекательный внешний вид самостоятельно не получится, необходимо по-любому покупать готовые панели.
• При неправильном монтаже, могут возникать различные затруднения при взаимодействии.
• Довольно высокая цена готовых изделий и средств их автоматизации.

Подъемно-поворотные конструкции

Своему названию они обязаны именно своей конструкции, так как открывание происходит за счёт подъёма и оборота всей передней панели, разворот составляет около девяноста градусов.

Лицевая часть цельная и может состоять из любого металлического листа, который поверх покрыт любыми отделочными материалами. Благодаря тому, что можно использовать просто лист металла, покупать готовые ворота необязательно, а обработать любыми облицовочными материалами вы без труда сможете самостоятельно.

Такие подъёмные ворота для гаража хороши тем что обладают очень высокой прочностью, отлично закрываются, помогают сэкономить немного пространства в открытом положении.

Из-за большого веся, открыть такую конструкцию часто довольно сложно вручную, потому использование автоматики является обязательным, а это дополнительные, причём внушительные затраты.

Правила монтажа подъёмно-секционных конструкций

Чтобы самодельная конструкция работала исправно и не доставляла вам никаких проблем в процессе её эксплуатации, тогда следует придерживаться определённых правил во время монтажа, тогда конечный результат не заставит вас пожалеть, и вы будете получать только положительные эмоции.

Чего же следует придерживаться:

• Старайтесь делать всё максимально ровно, по уровню, а парные элементы устанавливать как можно параллельней друг относительно друга.
• Не забывайте окрашивать все элементы полностью, очень часто краску наносят в сложенном состоянии, но так задняя часть большинства металлических составляющих не защищена от коррозии краской.
• Смонтировав раму и установив полотно, не спешите устанавливать автоматику. Пусть ворота отстояться пару недель под активным использованием, так как металл может дать просадку из-за чего что-то может заклинить, а привод попросту испортит всю систему из-за очень сильного давления.

Делаем проект

Чтобы процесс сборки проходил без заминок обязательно перед началом работы всё спроектируйте на бумаге, тогда вам будет проще ориентироваться. По правилам, на чертежах необходимо указывать все размеры, мелкие элементы выносить в отдельные блоки, где в увеличенном масштабе будет всё расписано также с указанием мельчайших размеров. Так, работа будет проходить согласно инструкции и без эксцессов.

В зависимости от высоты притолоки над проемом, изготавливается любой тип подъема. Для стандартного подъема, необходима притолока от 350-400 мм.

Собираем материал и инструменты

Вот вы уже знаете, какой проект ворот у вас будет, разобрались со всеми размерами и параметрами будущей конструкции, осталось только подобрать необходимое количество материалов, а также решить какой поворотный механизм выбрать для своей конструкции.

Из материалов вам потребуется совсем немного, точно запаситесь металлическими уголками, размер которых будет зависеть от подобранных вам роликов и размера ворот. Также обязательно приобретите ролики, которые будут служить основной фурнитурой для ваших ворот также потребуются сами панели для передней панели. Помимо этого, приобретите различные металлические уголки, крепления, анкерные и простые болты.

Конструкция поворотной системы

В качестве опоры для пружины используйте швеллерный кронштейн. Для его крепления просверлите 3 отверстия в одной из полок.

Ничего особо сложного в ней нету, состоит она по большему счету из простой округлённой планки, по которой будет двигаться и поворачиваться каждый ролик панелей. Эти элемент лучше купить готовые, так как сделать самостоятельно ровный полукруг очень проблематично и трудоёмко, да и потребуются специальные инструменты.

Этапы монтажа своими руками

Гаражные подъёмные ворота своими руками собираются согласно следующим этапам:

1. Первым делом следует подготовить проём под установку, чтобы работать было комфортно.
2. Следующим этапом будет разметка всего периметра. Следует расставить отметки где какие элементы должны заканчиваться и начинаться.
3. Свариваем боковые направляющие из уголков, глубина для роликов должна составлять в пределах пяти-шести сантиметров.
4. Закрепляем боковые направляющие в проёме. Для этого забиваем в стену пруты, затем к ним привариваем наши направляющие. Для большей уверенности можно забить дополнительный прут в потолок и в пол. Лучше производить вывод металлических прутов или пластин ещё в момент строительства гаража, так будет надёжней.
5. Устанавливаем поворотную рейку, максимально точно с боковой направляющей, чтобы перепад между ними полностью отсутствовал, дабы ролики не цеплялись. Лучше всего их сварить, а поворотную рейку прикрутить к пластинам, которые анкерными болтами закреплены на потолке.
6. Свариваем потолочные направляющие из тех же уголков. Требования такие же, как и к боковым.
7. Закрепляем их к потолку или к стене используя анкерные болты и сварку.
8. Прикручиваем к готовым панелям ролики и устанавливаем их на направляющие.
9. На противоположном краю, потолочные рейки следует соединить уголком, чтобы они имели жёсткую единую конструкцию.
10. Красив всё изделие и дожидаемся полного высыхания
11. Устанавливаем и подключаем автоматику.

Рейсы должны располагаться вертикально. Кронштейны: это опора для пружин, лучше купить готовые.

После этого можно начинать эксплуатировать нашу новенькую конструкцию.

Дополнительно оснащение

В качестве дополнительного оснащения могут служить различные окна для панелей, вспомогательные ручки, запирающие системы, затворы и прочее. Их необходимо подбирать очень тщательно исходя из дизайна и особенностей вашей конструкции.

На боковых витках пружины сделайте своеобразные крючки, внизу присоедините регулятор натяжения из прутка.

Например, покупая какой-то затворный механизм, обязательно продумайте как он будет установлен, чтобы не получилось так, что вы его купили, а установить на ваши ворота не представляется возможности.

Дополнительно усиление

Дополнительное усиление ворот поможет значительно снизит риск, что их попросту вырвут из вашего гаража. Для этого следует приварить угловые пластины и вывести их на переднюю и заднюю часть стен, к которым закреплены боковые направляющие. Затем в этом месте вкручиваете анкерный болт или забиваете арматуру.

Подключение автоматики для ворот

К ним и привариваете эти пластины. Получается, что после такой модификации, воротам просто некуда деться и они надёжно удерживаются этими пластинами в проёме.

Экономим при установке

Конечно же, основной экономией будет то, что вы делаете всё своими руками и из простого купленного металла, а не из готовой заводской конструкции. Также отличным методом экономии является использование не слишком толстого металла для направляющих, вполне достаточно применять уголки с толщиной 4 миллиметра, этого будет с лихвой хватать. Покупка более толстых уголков потянет за собой лишние траты, которые будут неоправданными.

нюансы в монтаже поворотных и секционных ворот

Гаражные ворота эволюционируют: привычные распашные уступили место откатным, а откатные — подъемным. Последний вариант справедливо считается более надежным: взломать подъемные ворота сложно.

Кроме того, ворота подъемного типа не занимают место перед гаражом, значит, маневрировать при заезде в гараж можно свободнее. Гаражные ворота подъемные своими руками установить несложно при наличии инструментов и помощников.

Типы подъемных ворот

Существует два вида подъемных ворот:

• Поворотные
• Секционные

Подъемно-поворотные ворота устраиваются в случаях, если:

• У гаражного проема притолока расположена слишком низко (либо отсутствует вовсе)
• Есть необходимость придать конструкции ворот повышенную прочность
• Предъявляются высокие требования дизайну ворот



Секционные ворота можно установить в том случае, если в гараже есть место для перехода конструкции из вертикального положения в горизонтальное под потолком. Они так же, как и поворотные, монтируются с внутренней стороны проема. Полотнище ворот состоит из нескольких секций, закрепленных относительно друг друга подвижно. Во время открывания секции поднимаются вверх по направляющим, закрепленным на стенах и потолке гаража.

Изготовление подъемно-поворотных ворот

Начинаем с разработки чертежа подъемных ворот своими руками. Он будет выглядеть примерно как на следующем рисунке.

Расчеты размеров поворотных ворот

Прежде чем взять в руки карандаш и линейку, выполните обмерные работы. Вам необходимо замерить:

• Высоту проема H
• Ширину проема B
• Высоту притолоки h (расстояние от верха проема до линии примыкания потолка к стене)
• Расстояние от проема до боковой стены (четверть левая b1 и четверть правая b2)
• Глубину гаража L

Подготовив чертеж, можно приступать к изготовлению рамы. Если у вас есть старые ворота, можете использовать раму от них. А можете изготовить ее из деревянных брусьев. Неважно, какой вариант вы выберете, конечный результат вашей работы должен выглядеть как на следующем рисунке.

Схема крепления ворот

Обозначения:

• 1 — брус направляющих рельсов горизонтальный
• 2 — рельс направляющий
• 3 — брус коробки ворот горизонтальный
• 4 — стойка коробки вертикальная
• 5 — рама створки ворот
• 6 — кронштейн для крепления пружины
• 7 — уголок шарнира
• 8 — пружина
• 9 — рычаг механизма подъема
• 10 — кронштейн рычага

Для изготовления деревянной коробки вам потребуется:

• Брус длиной 2,3 м. сечением 120х80 мм — 2 шт.
• Брус длиной 2,75 м. того же сечения — 1 шт.

Между собой бруски скрепляются металлическими уголками (либо пластинами).

Раму для полотнища ворот можно сварить из уголка 35х35 мм. Изнутри ее можно обшить доской, а снаружи — стальным листом. Размер рамы зависит от габаритов проема вашего гаража. Стандартное полотнище – 2,5х2,1 метра.

Опору пружины (кронштейн) изготавливают из швеллера №8 . Длина кронштейна — 70 мм.

Направляющий рельс можно сварить из пары уголков 40х40 мм. Длина рельса должна равняться ширине полотнища ворот. На одном конце рельса приварена пластина для его крепления к горизонтальному брусу коробки. На расстоянии 12 сантиметров от другого конца приваривается кусок швеллера длиной 100 мм (нижняя полка швеллера вплотную примыкает к нижней плоскости рельса). Через верхнюю полку швеллера рельс крепится к потолочному брусу при помощи болтового соединения.

Для изготовления шарнирного узла возьмите уголок, просверлите в нем отверстие диаметром 9 мм. Приварите его к раме, а к рычагу приварите пластину с таким же отверстием. Размеры пластины — 50х40х5 мм.

Мы дали описание основных работ. Они несложные, но одному работать неудобно: лучше пригласите помощника.

Установка секционных ворот

Секционные ворота своими руками не стоит изготавливать с нуля, поскольку они имеют сложную конструкцию. А вот установить ворота заводского производства самостоятельно домашнему мастеру вполне по силам. Надо только придерживаться некоторых правил:

• При монтаже не менять заводские расходные материалы на более дешевые сомнительного качества
• Монтаж ворот производить только по оригинальным чертежам изготовителя
• Максимально точно размещать все детали конструкции

Установка секционных ворот состоит из нескольких важных этапов.

Первым делом следует подготовить проем согласно требованиям производителей секционных ворот. А они обещают безотказную работу своей продукции, если притолока и заплечники проема находятся строго в одной плоскости, а его вертикали и горизонтали не были перекошены и составляли правильный прямоугольник. Проконтролировать перпендикулярность и параллельность можно при помощи уровня измерительного.

Обязательно проверьте, уместится ли полотнище внутри гаража при полном открытии проема. Это, кстати, надо проверять на стадии выбора конструкции.

Минимальная глубина гаража должна равняться высоте ворот с припуском 500 мм — если вы не предполагаете автоматизировать конструкцию. Если же автоматика будет задействована, то к высоте ворот надо прибавить 1000 мм.

Учтите, что на потолок и притолоку лягут основные нагрузки от веса ворот. Они должны быть выполнены из прочных строительных материалов. То же самое относится и к заплечникам, так как к ним будут крепиться направляющие ворот.

Если Вы хорошо разбираетесь в электрооборудовании, то автоматические ворота своими руками сотворить не составит труда. Для тех, у кого нет гаража на участке, будет здесь полезно узнать о монтаже раздвижных ворот своими руками, причем с автоматическим приводом.

Подготовив должным образом проем, можно приступать к разметке крепления и монтажу направляющих элементов.

Соберите секции в единое полотно, начиная с нижней панели. Работу выполняйте аккуратно, не допуская перекосов или зазоров между отдельными частями ворот. Здесь не допускается никаких заполнений монтажной пеной, или дощечками.

Любое отклонение от требований инструкции относительно точности сборки негативно скажется на работе ворот.

Установив полотно на место, отрегулируйте плотность его прилегания при помощи регулировочных кронштейнов.

Обычно в комплекте подъемно-секционных ворот имеются уплотнители из резины и полимерного каучука. Резиновый уплотнитель устанавливается на той части полотнища, которая соприкасается с полом, а каучуковый — по верху и боковым сторонам.

По окончании монтажа закрепляются ручки, замки, засовы, прочие аксессуары и система автоматизации.

Таким образом, установка своими руками подъемно-поворотных ворот и подъемно-секционных ворот различная. Выбор зависит от вашего желания и габаритов гаража.

Видео установки подъемных ворот своими руками

На видео вы можете понаблюдать за процессом изготовления и монтажа поворотно-подъемных ворот своими руками.

Подробная видео-инструкция (схема) по монтажу секционно-подъемных ворот своими руками.

Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка

Всегда хочется обезопасить свое имущество от порчи, грабежа, и гараж не является исключением, ведь в нем часто стоит автомобиль. Не роскошь, но в наше время, средство передвижения стоит отнюдь не копейки. Когда очень мало места перед гаражом, наилучшим выходом из такой ситуации являются откатные ворота.

Их можно купить у производителя уже готовые, а также смастерить своими руками. В любом случае изделия обладают рядом достоинств, а также позволят защитить вашу собственность.

Устройство откатных ворот

Обычно конструкция откатных ворот имеет в своем составе следующие элементы:

1. Направляющая. Берет на себя всю нагрузку конструкции, по ней передвигается створка на роликах.
2. Роликовая опора. Их две штуки, на них устанавливают ворота.
3. Съёмный концевой ролик. Он является опорой, когда конструкция закрыта.
4. Нижний и верхний ловитель. Нижний берет на себя нагрузку от опорного ролика, когда ворота закрыты, а верхний противостоит парусности в том же положении.
5. Кронштейн. Фиксирует створку и защищает от боковых качаний.
6. Подставка. Служит для установки опор, гарантирующие перемещение ворот.

Обшивка выполняется согласно вкусам и диктуется только личными предпочтениями хозяина и текущей модой. Зачастую используется дерево, профнастил, сетка, ковка, металлические прутки. Профнастил – самый распространенный материал обшивки.

Он легкий, недорогой и достаточно устойчивый к повреждениям. Следующим по популярности идет листовое железо, но конструкция станет тяжелее, поэтому придется покупать более мощную фурнитуру, дороже по стоимости.

При выборе деревянных ворот также нужно помнить про их массу. Данные изделия очень экологичны и придутся по душе любителям экостиля и стиля кантри. Особые ценители могут поставить себе ворота, украшенные ковкой

Откатные ворота существуют нескольких видов:

1. Подвесные откатные. Подобная конструкция используется достаточно давно. Широко распространена благодаря своей мощности и надежности. Рейка крепится на высоте 3-5 метров, по ней передвигается полотно на роликах. Недостатком является то, что в такие ворота может въехать транспорт не выше направляющей рейки.
2. Консольные откатные. Особенностью данного вида является прочный и устойчивый фундамент сбоку от прохода, на котором располагается роликовая тележка. Она приводит в движение полотно ворот. Конструкции не страшны ни грязь, ни снежные заносы.
3. Откатные на винтовых сваях. Основой служат сваи из металла, забиваемые в почву на глубину 1,5 метра. Данная модель надежна и долговечна.
4. Механические откатные. Хороший вариант для дач, загородных участков, где они используются не часто. Единственным недостатком является необходимо закрывать и открывать вручную, но так значительно дешевле, чем автоматические.
5. Автоматические откатные. Оснащены электроприводом и удобны для частого использования.

Обязательным условием монтажа откатной конструкции является наличие пространства, куда должна отходить створка. Данное пространство должно равняться на створку, а лучше – больше. Консольные ворота предусматривают 120-200 процентов от ширины полотна.

Преимущества подъемных ворот и их недостатки

Самодельные подъемные ворота для гаража обладают рядом неоспоримых достоинств, которые выделяют их среди других видов устройств. Основными преимуществами являются:

• Экономия места. Для поднятия створки используется место под потолком, которое, как правило, никогда не используется. За счет этого не нужно тратить полезные метры на земле рядом с гаражом.

• Створки представляют собой цельное полотно. А это является надежной защитой от проникновения посторонних.

• Имеется возможность утеплить створки. Чаще всего для этого используют пенополистирол.

• Есть возможность установить механизм для автоматического подъема.

• Подходят для установки не только одинарных, но и двойных гаражей.

• Внешняя отделка может быть любой, за счет чего ворота будут гармонично вписываться в декорирование гаража и дизайн всего участка.

Минусы подъемных ворот вытекают из их конструкции. Их не много, но списывать их со счетов не нужно. К недостаткам можно отнести:

• Цельное полотно створки не подлежит частичному ремонту. В случае повреждения его необходимо менять полностью.

• Монтаж ворот возможен только в проемы прямоугольной формы.

• Установка требует определенных знаний.

• Ворота поднимаются вверх, за счет чего уменьшается высота проема.

• Утепление необходимо учитывать заранее. Дело в том, что механизм подъемных ворот рассчитан на нагрузку определенной величины. Дополнительный слой утеплителя повлечет за собой увеличение нагрузки на механизм.

Требования к створке ворот

Когда стоит вопрос выбора ворот нужно думать не только о цене и внешнем виде конструкции, а о климатических особенностях местности и о том, готовы ли вы уделять достаточно им времени в зимнее время года, когда лежит снег.

Самыми нетребовательными являются подвесные конструкции. Достаточно очистить снег в зазоре между землей и нижним краем ворот, и они снова хорошо станут работать.

Консольная конструкция нуждается в постоянном уходе за роликами, их чистке и смазыванию. Рельсовые ворота доставляют больше всего хлопот своему хозяину. Ведущий рельс постоянно забивается снегом и грязью, но детали сейчас достаточно редко используются.

Схема работы откатных ворот.

Минимально откатные ворота должны выдержать 25 000 раз открывания и закрывания. Данный минимальный ресурс соответствует 15 годам их эксплуатации.

Правила закупки комплектующих

От правильно выбранной фурнитуры зависит множество факторов, таких как долговечность ворот, показатели качества и комфорт в процессе их эксплуатации. Сначала следует определить, какую именно нагрузку будет испытывать фурнитура для сдвижной конструкции.

Зная размер и материал, можно рассчитать массу и подобрать соответствующие компоненты для их установки.

Зачастую для стандартного дома и дачного участка устанавливают небольшие ворота, максимальной длиной 4 метра. Вес их невелик по следующей причине: изделия состоят из легких материалов, например, сайдинг, профнастил и составляет около 400 килограммов. В подобном случае используют фурнитуру, рассчитанную на такую массу.

Некоторые домовладельцы желают украсить свои ворота художественной ковкой или красивой доской, подобный шаг может значительно утяжелить всю конструкцию. Следовательно, необходимо выбирать усиленную фурнитуру, выдерживающую вес до 800 килограммов, поскольку простая фурнитура может не выдержать нагрузки.

Очень важный нюанс при выборе комплектующих для установки ворот является качество подшипников. Некоторые производители, по непонятным причинам, грешат плохими подшипниками. Стоимость подшипника составляет меньше 1 процента от стоимости всего комплекта. Подобрать правильного производителя всегда поможет продавец- консультант.

Инструменты и оборудование

Решив установить самостоятельно откатные ворота нужно запастись всеми необходимыми инструментами.

В процессе работы понадобится следующее:

1. Инверторный сварочный аппарат. Можно любой, но именно данный вид сварочных аппаратов не портит металл и гарантирует крепкий и надежный сварочный шов.
2. Болгарка. С ее помощью режется швеллер и другие заготовки для будущих ворот.
3. Компрессор. Он понадобится в случае, если обшивка планируется покрываться краской. Он значительно облегчит работу. Но не страшно, если его нет, вполне реально обойтись кистью, валиком.
4. Молоток, плоскогубцы, рулетка, электродрель, строительный уровень, клепатель.

Необходимые материалы и инструменты

В зависимости от размеров и выбранной конструкции ворот количество необходимых материалов может изменяться. Но при самом простом решении на изготовление металлических ворот потребуются:

• Деревянные бруски 120х80 мм для коробки;

• Бруски из дерева 100х100 мм для потолка;

• Штыри из металла для закрепления конструкции;

• Металлические уголки 35х35х4 мм для изготовления рамы;

• Уголки из металла 40х40х4 мм для рельс;

• Швеллер 80х45 мм;

• Пружина с внутренним диаметром 30 мм;

• Металлический прут диаметром 8 мм;

• Полотно для створки.

Это комплект необходимых материалов для изготовления ворот с ручным режимом подъема. При желании можно приобрести привод для автоматизации этого процесса. Список необходимых материалов может изменяться или дополняться. Сложно описать все подробно, с точностью до самореза или болтика. Ведь каждое даже незначительное изменение конструкции ворот повлечет за собой изменение и этого списка.

Для того, чтобы собирать и монтировать подъемные ворота для гаража своими руками понадобятся болгарка, дрель со сверлами по металлу и дереву, сварочный аппарат. Будут также необходимы другие инструменты, которые есть у каждого хозяина: молоток, рулетка, отвертка, гаечные ключи, уровень, карандаш.

Установка откатных ворот

Рассмотрим поподробнее процесс установки откатных ворот. На швеллере, залитом в фундамент, следует поставить каретки и раздвинуть их на максимально возможное расстояние друг от друга.

Важно учесть, концевой ролик имеет размер около 150 мм, следовательно, каретку, близкую к проему, необходимо отодвинуть на такое же расстояние, а дальнюю каретку нужно расположить так, чтобы при закрывании ворот она не могла выбить заглушку направляющего рельса со второй стороны.

Следующий шаг – монтаж рамы на роликовые каретки, и не забываем выставлять все по уровню. Тщательно выверяем все, чтобы потом не переделывать работу, и прихватываем сваркой платформу кареток к швеллеру. Следим, чтобы не было перекосов и несимметричности.

Если все в порядке, обвариваем каретки уже со всех сторон окончательно. Далее привариваем верхний поддерживающий ролик и вставляем концевой ролик.

Уловители привариваем в следующем порядке: сначала нижний, затем верхний. Уловители и поддерживающие ролики возможно приварить прямо к столбу проема, если он изготовлен из металлической трубы и профиля. А если он запроектирован из бетона/кирпича, тогда ролики привариваются к трубе, монтирующейся на столб.

Иногда, в процессе установки откатных ворот своими руками люди, почему-то решают установить роликовые каретки на небольшие платформы с монтированными на них шпильками или же изначально приваривают шпильки к швеллеру, а затем уже на них прикручивают роликовые каретки. Стоит ли так делать?

Чертеж ворот откатного типа.

Так поступают начинающие мастера, смело полагающие, что после их можно будворота удобнее регулировать или снимать в случае поломки. Но все не так просто. Придется столкнуться с большим объёмом работ.

К ним относятся сверление, нарезка резьбы, подгонка шпилек под швеллер, данный процесс занимает до нескольких дней работы. А затем из-за маленького отклонения в пару миллиметров понадобится все срезать и варить каретки уже напрямую к швеллеру.

Лучше приварить их таким образом, чтобы потом в случае необходимости иметь возможность их срезать. Поэтому не стоит приваривать каретки в труднодоступных местах.

Как видим, все инструменты и комплектующие не являются дефицитом, поэтому реально сделать установку своими руками.

Устройство бетонного фундамента

Фундамент является очень важным элементом всей конструкции. Чем он прочнее и надежнее, тем дольше будут служить ворота.

В ходе работы понадобиться:

• швеллер сечением 20 сантиметров;
• арматура сечением 12-16 сантиметров.

Арматура нарезается прутками длиной 1-1,2 метра и приваривается к швеллеру с двух сторон в районе его полок.

Далее следует вырыть яму под фундамент шириной не менее 50% от проема ворот, но не менее 40 сантиметров, и глубиной 1,3-1,5 метра. В яму кладется швеллер полками вниз, после чего она заливается бетонным раствором. На данном этапе фундамент уже готов. Как видим, ничего сложного в процессе нет.

Следует помнить, все работы по укладке швеллера, заливке бетона должны выполняться по уровню, каждый этап необходимо контролировать. Если все сделано правильно, то через 28 дней, а именно столько нужно для застывания бетона по нормативам СНиП, фундамент готов.

И итоге получается ровная площадка, куда в последствии закрепят роликовые каретки для откатных ворот.

Особенности подъемных ворот

Прежде чем начать к изготовлению ворот с подъемным механизмом стоит узнать, чем они отличаются от других видов, какими достоинствами и недостатками обладают. Это поможет убедиться, что данный вид устройства является тем, который необходим.

Довольно часто в наше время можно встретить подъемные ворота для гаража. Своими руками их сделать несложно. Главное для начала определиться с устройством ворот. В любом случае, подъемные ворота выполняют свои функции. Кроме того, подъемные ворота обладают рядом преимуществ перед другими видами. Их можно использовать в любых помещениях, независимо от размера.

самодельные подъемники, чертежи и расчеты схем изготовления

Подъемно-поворотные ворота сегодня стали особенно популярны. Все больше людей выбирают именно их. Они надежно защитят помещение от взлома и при этом не займут много места.

Особенности конструкции

Раньше все ворота были одинаковыми, с большими тяжелыми створками из металла, выкрашенными в неприятные цвета. На сегодняшний день они кардинально изменились в плане конструктивного решения, материалов и внешнего вида. Для того чтобы автомобиль оставался в безопасности и был защищенным, выбирайте гараж с надежными поворотными подъемными воротами. Отличительной чертой от других моделей является их необычная конструкция. Эти ворота – самый удобный и надежный вид гаражной конструкции, стоящий довольно дорого.

При установке ворот этого типа необходимо соблюсти несколько условий, необходимых для дальнейшей качественной эксплуатации. В первую очередь, это размер проема. Ширина должна быть не больше 5 метров, а высота не менее 2.85 м. Расстояние от стены до края проема для установки направляющих должно составлять не менее 120 мм, от потолка до верхнего края проема 210 мм.

Учитывая габариты транспортного средства, размеры корректируются.

Устроена конструкция достаточно просто. Ворота вращаются вокруг собственной оси, переходя из вертикального положения в горизонтальное и наоборот. Их составляющий элемент – это рама, крепящаяся в проеме помещения или позади него и являющаяся важнейшим элементом для открывания ворот. Изготавливают ее в большинстве случаев из труб с прямоугольным сечением.

При открытии срабатывают роликовый механизм и рычаги поднятия, которые двигают створку ворот по направляющим и закрепляют под потолком помещения. Низ поднимается кверху, создавая, таким образом, козырек. Во время закрытия ворот, компенсационные пружины сразу же растягиваются, а когда они открыты, то находятся в обычном состоянии.

Известно, что изготовить автоматические конструкции можно на заказ. Но, несмотря на трудности в изготовлении, их можно сконструировать самому.

Сложность в изготовлении зависит в большинстве случаев от выбранной вами модели, размеров и ваших навыков работы с чертежами, электрическим инструментами и аппаратом для сварки.

Выполняя чертеж изделия, необходимо обозначить на нем основные моменты:

• величину пристенка;
• параметры проема;
• размер основных стоек;
• места соединения уголков;
• длину направляющих и шины.

При необходимости можно воспользоваться готовыми эскизами данных моделей, выбрав необходимый чертеж. Приступая к работе, предварительно обязательно ознакомьтесь с основным принципом работы, а также спецификой монтажа данной конструкции.

Виды

Согласно государственным стандартам и нормам, данная конструкция представлена в трех видах:

• Подъемно-секционная конструкция, состоящая не из цельного полотна, а из нескольких секций, которые крепятся между собой петлями. Петель обычно три – по краям и в середине. По бокам ворот находятся направляющие, имеющие выемки, в которые устанавливаются ролики. При открытии секции передвигаются по канавкам в направляющих, друг за другом поднимаются кверху. При открытии таких ворот верхняя панель смещается по отношению к предыдущей, и образуется дуга. Такие ворота имеют хорошую теплоизоляцию, сокращают расстояние для подъезда к гаражу, но имеют сложную недешевую конструкцию. Используются в основном в промышленных зонах.

• Подъемно-поворотная конструкция наиболее оптимальна и удобна в применении, несмотря на свою стоимость. При открытии она ложится горизонтально и немного выступает наружу. Она проста в применении и монтаже. Взломать ее достаточно сложно.

• Подъемно-вертикальная конструкция обычно используется в промышленных помещениях с большой высотой потолка.

Как сделать своими руками?

Если вы решили изготовить подъемно-поворотные ворота самостоятельно, тогда вам нужно произвести замеры и набросать чертеж, подготовить необходимые для этого подсобные средства и материалы, а именно:

• возвратные пружины;
• кронштейны;
• противовесы;
• трос;

• рулетку;
• уровень;
• дрель;
• составляющие для изготовления створки;
• сварочный аппарат;

• уголок;
• отвертки;
• профильную трубу;
• швеллер;
• направляющие полозья;
• металл для отделки и прочее.

Материалы, необходимые для изготовления подъемно-поворотных ворот своими руками:

• брус из дерева сечением 100х100 и 120х80 мм;
• 2 пружины с внутренним диаметром 30 мм;
• уголки 40х40 и толщиной 4 мм;
• анкерные болты и саморезы;
• стальной прут диаметром 8 мм.

Перед установкой конструкции необходимо учесть некоторые нюансы. Иногда установка изделия невозможна, так как крепится оно только в прямоугольные проемы. Высота проема уменьшается при открытых воротах. В случае если створка конструкции обшита цельным полотном, его демонтируют, меняя всю обшивку целиком.

Основные составляющие конструкции:

• каркас, являющийся главным элементом, на него крепятся все остальные части;
• створка поворотного типа, которую монтируют в стальную раму;
• пружина, необходимая для закрывания при ручном управлении;
• механизм, заставляющий работать створки.

Монтаж

Механизм, заставляющий работать створки, лучше всего изготавливать из материалов с легким весом, что сделает нагрузку на изделие более низкой, тем самым продлив его продолжительное использование. Далее выбирается механизм, который применяется для открытия створки. Шарнирно-рычажный является самым распространенным из-за своей простоты, а также надежности. Можно также выбрать механизм на противовесах. Его используют при возведении габаритных тяжелых ворот.

К следующим этапам монтажа относятся:

• Сборка коробки из трех брусьев, скрепленных между собой уголками или металлическими пластинами. Брусья углубляют в пол не менее чем на 2 см.
• Устанавливаются шарниры. Вверху под крышей устанавливают верхний кронштейн.
• Изготавливают створки, обрезая металлические уголки до необходимой длины. Из них при помощи сварочного аппарата делают раму, в которую монтируются элементы створки и все закрепляют шурупами.

• Установка рельсов – части изделия, внутрь которой заводят шарнирные ролики. Они должны легко и нормально перемещаться.
• Для закрепления подъемного механизма предварительно монтируют створки.
• Крепление шарнирного механизма к створке. Для этого наживляются шарниры. Рычаги должны передвигаться свободно и располагаться параллельно друг другу.
• Соединение противовесов и пружин, устанавливаемых на направляющем кронштейне. Пружины необходимо крепить слева и справа от створки параллельно.
• Устанавливаются накладки на торцах изделия.
• Штукатурят стыки.
• Монтируют замок. Управлять процессом открытия ворот можно и с помощью пульта.

В качестве финишного покрытия поверхности можно использовать пластик или листы металла.

При установке изделия необходимо:

• измерить и изготовить раму;
• измерить диагональ всего проема;
• элементы каркаса полотна нужно прихватить с помощью сварочного аппарата, чтобы створка легко проходила, а зазоры были минимальными;
• сварить аппаратом перемычки и все рамы;
• поставить перемычки;

• зачистить швы от сварки;
• с одной стороны наварить металлический лист;
• пройтись грунтовкой, обезжирить, нанести краску на поверхность створки;
• отрегулировать пружины и подъемники;
• установить фурнитуру;
• прикрепить ручки снизу с обеих сторон;
• с внутренней стороны изделия разместить щеколды;
• ворота готовы.

Преимущества

Самодельные подъемно-поворотные модели имеют некоторые преимущества перед другими видами ворот. Среди основных:

• цельное прочное полотно создает надежную защиту от взлома и краж;
• обладают антикоррозийными свойствами и устойчивостью к другим факторам влияния окружающей среды;
• благодаря своей конструкции не занимают много места, когда открыты;
• не требуют отделки различными облицовочными материалами;

• имеется возможность декорирования любыми вставками;
• открываются вручную и при помощи пульта;
• возможность установки одинарных и двойных ворот;
• удобно открываются, поднимаясь вверх, и не занимают много места;
• обладают хорошей шумоизоляцией;
• не выходят из строя в мороз и при повышенной влажности.

Усиленные подъемно-поворотные ворота являются самыми надежными и внешне напоминают щит. Оригинальный современный внешний вид, оформленный из разнообразных материалов, имеет множество расцветок. Конструкция очень надежна и снести ее можно только спецтехникой.

К работе нужно отнестись со всей ответственностью. Изготавливая ворота своими руками, нужно четко следовать инструкциям, тщательно производить расчет и использовать готовые схемы. Даже маленькая ошибка может привести к проблеме в работе механизма.

Наглядную инструкцию по изготовлению подъемно-поворотных ворот смотрите далее.

гаражных дверей от Cunningham Door & Window

---

Мы всегда рады получать отзывы от наших клиентов не только о качестве наших гаражных ворот и окон, но и, что немаловажно, об уровне обслуживания клиентов, которое они получали от наших профессиональных сотрудников. Письма ниже — это всего лишь три примера недавних отзывов:

Техник по имени Курт сегодня ремонтировал сломанную пружину на двери гаража моего сына. Он был впечатляющим работником.Настоящий профессионал !!!. Его инструменты, детали, оборудование и аксессуары были прекрасно организованы. Замена этих торсионных пружин — опасная работа, но Курту никогда не угрожала опасность, потому что он был хорошо обучен и опытен. Каннингем Дор выслал его через несколько часов после звонка моего сына. Каннингем должен очень гордиться своими работниками, такими как Курт, и отличным сервисом, который они предоставляют. Это то, что отличает хорошие компании от великих.

Спасибо ……….

Спенс В.

---

Синди:

Мы с женой в восторге от новых гаражных ворот и открывателей !! Мы уже заметили большую разницу в температуре в нашем гараже. Я тоже не могу поверить, как все тихо.

Также меня очень впечатлил ваш установщик Рон. Он удалил старое и вставил новое с большой точностью и осторожностью. Он сделал большую работу.

Я положительно оцениваю этот проект по благоустройству дома !!! У вас по-прежнему есть мои дела и рекомендации.

Еще раз спасибо!

Франк

---

Привет, Крис,

Мои гаражные ворота красивые !!! Да, я люблю их, стакан стоил тех усилий, которые мы вложили в него.

Дэвид оставил мне запасной стакан запечатанным. Он проделал отличную работу, и над этим проектом пришлось потрудиться очень усердно. (Я надеюсь, что ему будут платить сверхурочно). Спасибо, что прислали свой лучший установщик; он перфекционист в том, что делает. Гаражные ворота оооочень тихие!

Как только мы наклеим на дом мраморную полосу, я сделаю фото для конкурса до и после и пришлю вам финальное фото.

Боб и я будем рекомендовать Cunningham Door всем, кто покупает новые. Также я сегодня поговорил с офисом и положил последний счет на мою оплату.

Спасибо, мой дом выглядит отлично!

Norma
Луисвилл, KY

---

Джей Лено любит гаражные ворота Clopay / приводы подъемного вала LiftMaster sidemount. Посмотрите видео с ним в собственном гараже!

---

Центр для посетителей

Wild Turkey с окнами Kolbe, предоставленными Cunningham Door & Window, получил престижную награду National AIA Honor Award 2015 в области архитектуры.Cunningham Door & Window с гордостью предлагает окна и отделку из дерева Kolbe, облицованного алюминием, а также дерева и винила.

Для получения дополнительной информации об этом проекте и награде посетите Журнал Американского института архитекторов.

Кухонный лифт, сделанный своими руками — современный домовладелец

Кухонный лифтер для ворот гаража, сделанный своими руками, может упростить перенос продуктов наверх.

Посмотрите это видео, чтобы увидеть, как кухонный лифт, сделанный из открывателя гаражных ворот, можно использовать для переноски продуктов наверх и переработки вниз.Самодельный кухонный лифт обошелся всего в 300 долларов, что намного меньше, чем у коммерческих моделей.

ВИДЕО ТРАНСКРИПТ

Дэнни Липфорд: У вас есть лестница, и вы знаете, что всякий раз, когда вам что-то нужно, это не то место, где вы стоите. И вам придется подниматься и спускаться по лестнице, таскать продукты наверх и выносить мусор вниз, особенно если у вас главный вход в ваш дом, как этот, прямо из гаража, а он находится на нижнем уровне.

А вот и кухонный лифт — отличное решение этой проблемы.По сути, это миниатюрный лифт, который может доставить продукты вверх, а мусор опустить вниз, что очень удобно. Но если вы оценили каждую из них, мальчик, кухонные лифты фабричного производства очень дороги. Вот более разумный вариант — использовать оператора гаражных ворот, чтобы построить кухонный лифт.

Итак, в основном то, что у нас есть, — это привод гаражных ворот внизу, прикрепленный к стене, затем дорожка продолжается прямо на следующий уровень, и у нас есть небольшой деревянный поддон, который был построен и прикреплен с помощью различных кронштейнов к кронштейн, который должен нести или перемещать саму гаражную дверь.

Итак, когда все это готово, вы нажимаете кнопку, и все готово. Теперь вместо этого кухонного лифта, который стоит три или четыре тысячи долларов, как фабричные, стоит всего около 300 долларов.

Итак, у вас должна быть уникальная ситуация, когда у вас есть шкаф прямо над другим шкафом, который находится ниже на нижнем уровне. Здесь у нас была небольшая кладовая на кухне и кладовая прямо под ней в подвале. Это сработало отлично, и это сэкономит много времени, бегая вверх и вниз по лестнице с продуктами или мусором.

Сейчас очень важно, если у вас есть маленькие дети вокруг вашего дома или если у вас есть гости, у которых есть дети, — это убедиться, что у вас есть замок на двери как наверху, так и внизу.

Как сделать гаражные ворота более безопасными — King Door Company

28 июня, 2017 Опубликовано: FAQ’s

Когда дело доходит до гаражных ворот, нужно учитывать множество вещей. Конечно, мы хотим, чтобы они выглядели красиво, поскольку гаражные ворота являются неотъемлемой частью привлекательности любого дома.Мы также хотим, чтобы они работали правильно. Что может быть хуже, чем прийти домой под дождем с чемоданом, полным продуктов, и обнаружить, что дверь гаража не открывается? Если у нас есть дети или домашние животные, мы хотим быть уверены, что функции безопасности наших дверей находятся на должном уровне, поскольку неисправные гаражные ворота могут нанести серьезный вред.

Но, пожалуй, самое главное, нам нужно, чтобы наши гаражные ворота были надежными.

Посмотрите нашу подборку безопасных гаражных ворот

Обратите внимание на статистику Nationwide Insurance.Примерно один из каждых 10 грабителей проникает в дом через гараж. Хотя это число может показаться небольшим по сравнению с другими точками входа, дом взламывается каждые 14,6 секунды!

Другими словами, очень важно серьезно относиться к вопросам безопасности ворот гаража. Когда так много недобросовестных людей ищут легкие цели, вы должны быть знакомы с лучшими методами защиты гаражных ворот от кражи со взломом.

Вы задаетесь вопросом: «Насколько безопасны мои гаражные ворота?» Вот почему мы составляем это руководство по предотвращению взлома гаражных ворот.Мы рассмотрим такие вопросы, как замки гаражных ворот, системы безопасности гаража, как запереть гаражные ворота изнутри и как запереть механизм открывания гаражных ворот.

Собираетесь ли вы спать ночью или уезжаете в отпуск, понимание всего спектра функций безопасности на воротах вашего гаража и их правильное использование является важным шагом в вашем личном подходе к обеспечению безопасности дома.

Начните с домашней системы безопасности

По мере того, как грабители становятся все более изощренными, также появляются системы домашней безопасности.Но вы будете удивлены, как часто гаражные ворота остаются без установки системы безопасности. Если ваша гаражная дверь не была включена в вашу систему безопасности, сейчас самое время это изменить. Если у вас в настоящее время нет системы безопасности, не экономьте на функциях при ее выборе.

На самом деле, новые системы безопасности имеют довольно интересные возможности подключения. Теперь вы можете управлять ими со своего смартфона. Вы даже можете зарегистрироваться через дверь гаража, пока уезжаете в отпуск. Наконец, вы можете интегрировать свою систему безопасности в механизм подъемника гаражных ворот, что дает вам невероятный контроль над тем, как вы активируете свой лифт.Простым прикосновением к телефону вы можете поднять дверь гаража или, что еще важнее, закрыть ее, если вы обнаружите, что она случайно открылась!

В то время как вы это делаете, вы также должны обязательно включить дверь внутреннего гаража — ту, которая соединяет ваш гараж с остальной частью вашего дома — также в свои протоколы безопасности. Когда кто-то вломится в ваш гараж, это прискорбно, но если вы закроете внутреннюю дверь, вы сможете создать еще один уровень защиты между грабителем и вашей семьей.

Верно, вы можете понести материальный ущерб, если кто-то ворвется в ваш гараж, но скорее всего, никто там не будет спать. Важно защитить свою собственность, но ваша семья бесценна.

Помните о гаражных окнах

В наши дни люди более серьезно относятся к дизайну интерьера и экстерьера своих гаражей. Ушли в прошлое пыльные утилитарные гаражи без окон.

Однако у попадания солнечных лучей в гараж есть и обратная сторона.Все эти окна дают потенциальным взломщикам возможность заглянуть в то, что вы храните в своем гараже.

Если в вашем гараже есть внешние окна, подумайте о том, чтобы поставить жалюзи. Их можно легко открыть, если вы работаете в гараже, и закрыть, если хотите спрятать свои вещи от посторонних глаз.

Не забывайте, что в гаражных воротах есть окна. Хотя жалюзи могут быть недоступны для этих в основном декоративных оконных панелей, вы можете добавить обработки, которые сделают их непрозрачными.Таким образом, вы сможете сохранить привлекательность этого элемента дизайна, в то же время сделав невозможным для взломщиков возможность взглянуть на ваши личные вещи.

Создайте свою собственную гаражную дверь

Используйте светильники для детекторов движения — как внутри, так и снаружи гаража

Обычно устанавливают свет детектора движения снаружи гаражных ворот. Таким образом, если кто-нибудь приблизится к воротам вашего гаража, они будут залиты светом, что одновременно поразит их и затруднит проникновение незамеченными.

Тем не менее, вы также должны установить светильники с датчиками движения внутри вашего гаража. Они предлагают ряд преимуществ. Имея свет, который всегда включается, когда кто-то входит в ваш гараж, вы сделаете гараж более безопасным для своей семьи. С таким количеством потенциальных опасностей, которые часто хранятся в гараже, это отличный способ убедиться, что ребенок или другой член семьи не пострадает от случайной травмы.

При этом, учитывая, насколько распространены внешние огни для извещателей движения, многие грабители подготовились и ожидают их.Однако, если они взломают ваши гаражные ворота, другой свет детектора движения в вашем гараже, вероятно, будет более эффективным. Это создаст впечатление, что грабитель обнаружен.

Относитесь к своим внутренним гаражным воротам как к наружным

Мы уже упоминали, что вы должны включить свои внутренние гаражные ворота в свою более крупную электронную систему безопасности. Но не стоит останавливаться на достигнутом. Когда вы проверяете безопасность своего гаража, вы должны относиться к этой двери так же внимательно, как и к своей входной двери.

Для начала убедитесь, что это тяжелая внешняя дверь. Это не только улучшит изоляцию, но и станет намного сложнее взломать или сломать эти двери.

Затем вы хотите убедиться, что эти двери имеют такой же тип сверхмощного ригельного механизма, который вы установили на входной двери. И хотя при входе в дом из машины это небольшое неудобство, не забудьте запереть эту дверь с той же силой, что и входную.

Наконец, убедитесь, что во внутренней двери есть широкоугольное смотровое отверстие.Если кто-то взломает вашу гаражную дверь, но ваша внутренняя дверь хорошо защищена, у вас может появиться возможность исследовать суматоху в вашем гараже. Вы хотите видеть, что происходит, не рискуя столкнуться с напуганным грабителем. Таким образом, вы можете быть уверены, что вы — жертва взлома гаража, а не злоумышленник, прежде чем позвонить в службу экстренной помощи!

Установка современного подъемного механизма гаражных ворот

Хотя ранние подъемные механизмы с дистанционным управлением были удобны, у них были серьезные недостатки в безопасности.Пульты можно было легко взломать, позволяя грабителям с универсальным пультом открывать дверь гаража, даже не касаясь ее.

Чтобы решить эту проблему, производители подъемников для гаражных ворот создали технологию подвижного кода. Каждый раз, когда вы используете свой пульт, пульт и лифт создают новый код безопасности. Представьте, что вы меняете свой пароль электронной почты каждый раз, когда используете его. Хотя это было бы настоящей головной болью для вас, по сути, именно этим и занимаются эти новые пульты дистанционного управления для подъемников.

Это важная технология безопасности гаража, и вам следует искренне подумать о модернизации механизма подъема ворот гаража, чтобы включить эту функцию, если в вашем текущем лифте ее нет.

Не оставляйте пульт от гаражной двери в машине

Хотя технология скользящего кода — отличный способ защитить ваш дом от универсальных или взломанных пультов, если у вас украли пульт от гаражной двери, ничего из это будет иметь значение.

Рассмотрим эту гипотетическую ситуацию. Вы делаете покупки в продуктовом магазине и забываете запереть дверь машины. Изощренный грабитель замечает пульт от гаража на вашем солнцезащитном козырьке.

К тому времени, когда вы придете домой и заметите, что ваш пульт отсутствует, у вас уже слишком много других вещей, поэтому вы решаете вызвать замену позже на неделе.Без вашего ведома, пока вы ждете, чтобы получить новый пульт, кто-то может использовать его, чтобы получить доступ к вашему гаражу, даже не поднимая лом.

Хотя это может быть неудобно, важно никогда не оставлять пульт в машине. Некоторые новые автомобили оснащены кнопкой открытия двери гаража, установленной рядом с зеркалом заднего вида. Их нельзя украсть, и поэтому они являются отличной особенностью. Если в вашем автомобиле нет такой функции, вы также можете выбрать пульт на брелке вместо более старомодного пульта дистанционного управления с визором.Таким образом, всякий раз, когда вы заходите в дом или в магазин, вы всегда будете брать с собой пульт от гаража!

Установите таймер безопасности гаражных ворот

Эти функции безопасности помогают гарантировать, что ваши гаражные ворота всегда будут закрыты и надежны, даже если вы немного рассеянны. Дверные таймеры автоматически закрывают дверь гаража, если она остается открытой в течение установленного периода времени. Таким образом, если вы уедете на длинные выходные и забудете закрыть дверь гаража, вам не придется беспокоиться о том, что ваш дом будет открыт и незащищен все выходные!

Защитите вашу аварийную разблокировку

Двигатель подъемника для ворот гаража имеет важную особенность: аварийную разблокировку.Этот болтающийся шнур, который часто имеет красную ручку, позволяет отсоединить двигатель от гаражных ворот. Это важно, если вы когда-нибудь потеряете электроэнергию и вам нужно будет поднять гаражные ворота вручную. Однако этот выпуск также стал уязвимостью системы безопасности.

Есть несколько способов устранить эту уязвимость. Более новые устройства открывания гаражных ворот часто располагают фиксатор под таким углом, что грабителю практически невозможно вытащить его с помощью проволочного крюка. Однако, если вы не хотите вкладывать деньги в новое устройство открывания дверей, вы также можете решить проблему с помощью решения для обеспечения безопасности, сделанного своими руками.

Зафиксировав спусковой шнур на корпусе подъемника с помощью стяжек, его нельзя будет потянуть с помощью крючка. Однако, если вам нужно потянуть за фиксатор в экстренной ситуации, несложно просто разорвать стяжки вручную. Инструкции по реализации этого решения своими руками можно найти здесь!

Запирайте ручной замок гаражных ворот, когда вас нет

Постоянное запирание ручного замка гаражных ворот (обычно ручка в центральной нижней части двери) лишает смысла автоматический гараж дверь, важно, чтобы вы активировали эту функцию безопасности, если вы когда-нибудь уезжаете на длительное время.

Если вы планируете отпуск, обязательно найдите ключ от этого замка. Поскольку многие домовладельцы редко пользуются этим замком, люди нередко его теряют. Если вы обнаружите, что вам нужно изготовить новый ключ или поменять замок, убедитесь, что у вас есть время для этого, и вы не карабкаетесь утром, когда собираетесь лететь на пляж! Вам будет легче отдыхать, зная, что ваши гаражные ворота в безопасности, пока вы уезжаете в отпуск.

Будьте в курсе событий при техническом обслуживании

Плохо обслуживаемую дверь гаража легче взломать.Такие вещи, как ржавые засовы и петли, помогают грабителю физически взломать защиту двери.

Кроме того, регулярное техническое обслуживание позволит вам реализовать новейшие функции безопасности гаражных ворот, что сделает вашу дверь еще более безопасной.

Наконец, регулярное техническое обслуживание — отличный способ продлить срок службы ваших гаражных ворот. Это не только повышает безопасность, но и увеличивает общую стоимость вашей двери.

Инвестируйте в высококачественные гаражные ворота

Если вы действительно хотите, чтобы ваши гаражные ворота были надежными, вы должны инвестировать в дверь, изготовленную из высококачественных материалов.Дешевая дверь из низкосортного алюминия легче будет взломать вручную. Однако, если ваша дверь сделана из качественного дерева или металла, открыть ее будет намного сложнее.

Эта инвестиция также повысит ценность вашего дома, выходящую далеко за рамки безопасности. Высококачественные двери изнашиваются намного более изящно, а это означает, что ваши вложения прослужат дольше и не потребуют дорогостоящего ремонта. Более качественная дверь также значительно повысит привлекательность вашего дома.

Положитесь на King Door

Если вы готовы предпринять шаги по обновлению имеющихся гаражных ворот или замене их на более качественную и безопасную систему, не ищите ничего, кроме King Door.Мы обслуживаем район Бейкерсфилд, штат Калифорния, с 1985 года. Мы продаем высококачественные двери Clopay®, а это означает, что вы получите беспрецедентное качество. Мы безмерно гордимся нашим профессиональным и вежливым обслуживанием. Это означает, что независимо от проблемы к вам будут относиться с уважением и заботой.

Неважно, какого возраста или размера ваш дом — мы всегда ищем новых домовладельцев, с которыми можно было бы сотрудничать. А учитывая все, что сегодня входит в сложные и безопасные гаражные ворота, вам нужен партнер, обладающий опытом и ноу-хау, чтобы убедиться, что ваша дверь работает с максимальной производительностью с того дня, как она будет установлена, и в будущем.

Если вы ищете новую дверь для жилого дома или вам требуется обслуживание уже существующей двери, мы будем рады работать с вами! Так что свяжитесь с нами сегодня.

Рулонные двери Руководство по прямой установке и процедуры

ПОМНИТЕ: БЕЗОПАСНОСТЬ В первую очередь!

Любой, кто обладает навыками механики выше среднего и способен следовать подробным, но легко читаемым инструкциям, должен иметь возможность безопасно устанавливать секционные гаражные ворота с пружинами растяжения или «простой системой торсионных пружин».Стандартные двери с торсионными пружинами всегда должны устанавливаться профессионалом. Поскольку у нас нет возможности узнать ваши навыки, мы рекомендуем устанавливать все подъёмные двери профессионалом.

Предупреждение:

Рулонная дверь — это большой тяжелый объект, который перемещается с помощью пружин при сильном натяжении и электродвигателей. Движущиеся объекты, пружины, находящиеся под напряжением, и электродвигатели могут стать причиной серьезных травм или смерти.Для вашей безопасности и безопасности окружающих следуйте этим инструкциям.

Важные указания по безопасности:

Перед установкой внимательно прочтите прилагаемые инструкции. Если есть вопросы по какой-либо из процедур, не выполнять работы. Вместо этого обратитесь к квалифицированному дверному агентству для установки или ремонта.

• 1. Открывайте дверь ТОЛЬКО, если она правильно отрегулирована и свободна от каких-либо препятствий.
• 2. Дверь постоянно находится под ЧРЕЗВЫЧАЙНЫМ НАПРЯЖЕНИЕМ ПРУЖИНЫ. Ремонт, регулировка, установка и снятие, ОСОБЕННО ПРУЖИН И СООТВЕТСТВУЮЩИХ ДЕТАЛЕЙ, опасны, поэтому такие работы должны выполняться ТОЛЬКО квалифицированными специалистами по обслуживанию дверей.
• 3. НЕ РАЗРЕШАЙТЕ детей играть с откидной дверцей. Дети могут попасть между дверью и полом, что приведет к серьезным травмам или смерти.
• 4. Не стойте в открытом дверном проеме и не проходите через дверной проем, когда дверь движется.Можно попасть между дверью и полом, что приведет к серьезным травмам или смерти.
• 5. Если дверь становится трудноуправляемой или полностью выйдет из строя, рекомендуется, чтобы квалифицированный дверной агент исправил проблему, чтобы предотвратить возможные травмы или повреждение двери.
• 6. Не устанавливайте дверь в ветреную погоду. Дверь может упасть, что приведет к ее повреждению или травме.
• 7. Во избежание травм из-за незакрепленных компонентов не реже одного раза в месяц проверяйте все болтовые соединения, чтобы убедиться в их надежности.
• 8. Во избежание травм никогда не помещайте руки или пальцы между занавеской и направляющими во время работы двери.
• 9. Эта страница не предназначена для предоставления инструкций по демонтажу существующих дверей. Перед установкой новых дверей проконсультируйтесь с местным дверным агентством, если это необходимо.
• 10. Перед началом работ внимательно ознакомьтесь со строительными нормами и правилами вашего региона.
• 11. Всегда носите соответствующие средства защиты при установке, регулировке и / или ремонте дверей.
• 12. Рассмотрите возможность использования бригады из 2 человек (или больше) для установки, регулировки и / или ремонта больших дверей.
• 13. Во избежание травм или смерти в результате падения при установке, регулировке и / или ремонте больших дверей используйте строительные леса или механические подъемники, а не лестницы.

Основная функция этого руководства — помочь установщику правильно установить двери с должным учетом требований безопасности, эксплуатации и надлежащих методов строительства.Необходимо сделать ссылку на строительные нормы и правила в вашем районе. Все рулонные двери прямого действия следуют общим инструкциям, содержащимся в данном документе. Дополнительная информация по установке для конкретной поставляемой двери находится в упаковочном листе и на дополнительных чертежах. Существуют также пакеты с болтами и запечатанными деталями с небольшими запечатанными деталями со списками принадлежностей, описывающими правильное применение.

---

Препарат

Внимательно прочтите инструкции по установке, чтобы ознакомиться с названиями различных компонентов и их соотношением друг с другом.Установщику необходимо определить следующее:

• Метод работы (отжимание, ручная цепь или двигатель).
• Тип косяка (деревянный, каменный или стальной), на который устанавливаются направляющие двери, и необходимый крепеж.
• Размеры для ширины проема, высоты проема, высоты над головой и бокового пространства.

Материал двери

Осмотрите дверь на предмет возможных повреждений или нехватки деталей.Немедленно сообщайте поставщику дверей о любых недостачах или о возмещении ущерба, связанного с транспортировкой, грузовому перевозчику.

Дверные зазоры

Проверьте размеры проема рулонной двери и доступные зазоры по сравнению с размерами, указанными в упаковочном листе. Убедитесь, что размеры соответствуют проему, над которым вы работаете, обратите особое внимание на ширину и высоту проема. Перед установкой убедитесь, что требуемые зазоры, указанные в таблицах размеров в данном руководстве, доступны.

Посетите нашу страницу зазора, чтобы получить дополнительную информацию о том, какой зазор необходим для каждой из наших моделей рулонных дверей

Инструменты

Инструменты, рекомендуемые для правильной установки каждой двери, будут разными, но наиболее часто используемые инструменты:

• Электродрель с патроном 3/8 «или 1/2» с отверткой для гаек.
• Сверло по камню или ударный молоток и биты.
• Цепная таль и строп для подъема ствола и завесы в сборе.
• Строительные леса, механический подъемник и / или лестницы (лестницы не рекомендуются для больших дверей).
• Молоток.
• Плоскогубцы для фиксации каналов.
• Кернер.
• Отвертки.
• Сверла.
• Гаечные ключи, зажимы для тисков, С-образные зажимы, динамометрический ключ и большой трубный ключ.
• Отвес, рулетка, меловая линия и уровень воды.

---

Шаг 1

Распаковка Roll Up Door

Рулонные двери

, отправленные обычным перевозчиком, прибывают на строительную площадку в картонной упаковке. Перед тем, как вынуть рулонную дверцу из упаковки, осмотрите рулонную дверцу и упаковку на предмет видимых признаков повреждений. Если обнаружено повреждение, немедленно подайте заявку на фрахт в транспортную компанию. Достаньте дверцу из упаковки.

Важно!

Не обрезайте ленту и полиэтиленовую пленку, удерживающую дверцу в рулоне, до тех пор, пока вы не получите указание сделать это на шаге 6B.Roll Up Doors Direct не может гарантировать и не несет ответственности за двери, которые установлены не так, как указано. Пожалуйста, прочтите и поймите все инструкции перед началом процесса установки.

Компания Roll Up Doors Direct не дает никаких гарантий, если рулонная дверь не установлена ​​в соответствии с инструкциями. Для оптимальной работы следуйте инструкциям шаг за шагом. Перед началом установки внимательно ознакомьтесь со всеми инструкциями.

---

Шаг 2

Проверьте проем в стене свернутой двери

• А .Проверьте ширину и высоту проема в стене и сверьте эти измерения с размером устанавливаемой двери.
• Б . Убедитесь, что косяки ровные.
• С . Проверьте уровень пола и коллектора.
• Д . Проверьте наличие достаточного бокового зазора на косяках, а также зазора над и по бокам жатки. Проверьте требования к высоте по горизонтали и вертикали. См. Минимальные требования в таблице зазоров на рис. 1.
• E . Убедитесь, что монтажная поверхность направляющей на косяке ровная.
• Ф . Убедитесь, что все детали, необходимые для установки, находятся вместе с дверью.

Шаг 3

Позиционная сворачиваемая дверь и детали

• А . Убедитесь, что пол чистый, чтобы не повредить занавеску.
• Б .На внутренней стороне здания поместите левую направляющую на пол перпендикулярно проему так, чтобы нижняя направляющая находилась рядом с левым косяком, а верхняя часть направлялась внутрь здания. То же самое проделайте с правильной направляющей к правому косяку. См. Рисунок 2.
• С . Установите дверь на пол вверху и между направляющими. При необходимости поверните дверцу, чтобы нижняя планка упиралась в пол. См. Рисунки 2 и 3.
• Д .Распределите детали оборудования по соответствующим участкам.

ПРИМЕЧАНИЕ. Кронштейны, натяжитель, пружина (и) и защелка для штор предварительно монтируются на дверь на заводе. Не снимайте .

---

Шаг 4

Направляющие для установки кронштейна

• А . Со стороны натяжителя двери поднимите фланец на защелке натяжителя до тех пор, пока конец защелки не коснется храпового колеса натяжителя.Поверните кронштейн так, чтобы конец короткой ножки был направлен вверх. Ослабьте фланец на собачке и позвольте его концу войти в зацепление с ближайшим зубом храпового колеса. См. Рисунок 3.
• Б . Совместите верхний конец направляющей с кронштейном и вставьте крючки на кронштейне в прорези в направляющей.
• С . Сдвиньте кронштейн и направляющую вместе, пока фиксатор в направляющей полностью не войдет в паз на кронштейне.
• Д . Если фиксирующий язычок не полностью входит в прорезь кронштейна, используйте молоток и выколотку, чтобы загнуть язычок в выемку кронштейна.
• E . Повторите шаги с 3B по 3D для ненатяжного кронштейна и направляющей. Кронштейн необходимо удерживать на месте.

Предупреждение

Фиксирующий язычок в направляющей должен полностью войти в паз на кронштейне.В противном случае дверь может упасть во время установки, что может привести к серьезным травмам или смерти и / или повреждению двери.

ПРИМЕЧАНИЕ: При высоте открывания более 8 футов 8 дюймов зажмите нижнюю часть кронштейнов к направляющим с помощью фиксирующих плоскогубцев, чтобы обеспечить жесткость верхней части направляющей при подъеме. Снимите плоскогубцы после закрепления кронштейнов на косяках.

---

Шаг 5

Сборка подъемной двери в сборе

• А .Переместите дверцу и направляющие в сборе к проему в стене так, чтобы нижняя часть направляющих находилась рядом с косяками.
• Б . Равномерно поднимите дверной узел, вращая вокруг нижней части направляющих. См. Рисунок 6.

Предупреждение

Требуются два установщика, чтобы поднять дверной узел до упора. Направляющие не рассчитаны на то, чтобы выдерживать вес двери при установке одним человеком. Попытка установки только одним установщиком может привести к серьезным травмам и / или повреждению двери.Не оставляйте дверь без присмотра, пока она не будет надежно закреплена на косяках .

---

Шаг 6

Направляющая и кронштейны для заедания

• А . Прикрепите кронштейны и направляющие к косякам с помощью креплений, указанных в таблице 1.
• Б . Направляющие должны быть установлены по центру проема и на ширине разнесенной завесы + 1 дюйм, измеренной от задней части направляющей до задней части направляющей.См. Рисунок 7. Обе направляющие должны быть отвесными.
• С . Соответствующий крепеж должен быть установлен в каждое отверстие в кронштейнах и направляющих. См. Таблицу 1.

Таблица 1: Настенные крепления включены для крепления кронштейнов и направляющих к косяку.

Арт.	Косяк	Крепежные детали	Размер сверла
Кронштейны и направляющие	Бетонный или заполненный блок	Винт с клиновым упором 1/4 «x 1-3 / 4»	Полномочия 01314
	Стальные конструкции	Винт TEKS 1/4 ”-14 x 1”	Нет
	Рама для рулонов стали	Винт TEKS со стежком 1/4 ”-14 x 7/8”	Нет
	Дерево	Стяжной винт 1/4 ”-10 x 1”	Нет

Предупреждение

Дверь может упасть, если оба кронштейна ненадежно прикреплены к косякам.Все элементы крепления кронштейнов к косякам должны надежно входить в конструктивный элемент или поверхность. Падение двери может привести к серьезным травмам или смерти и / или повреждению двери.

* Примечание: Приваривать направляющие к косякам не рекомендуется

---

Шаг 7

Установка начального натяжения пружины

• А . Поверните дверцу на 1-1 / 2 оборота в направлении, в котором нижняя планка будет направлена ​​вниз через направляющие
• Б .Удерживая дверь за нижнюю планку, разрежьте ленту и полиэтиленовую пленку, удерживающую дверь в мотке. Направьте нижнюю планку вниз в направляющие, остановившись сразу за зоной остановки головки, и надежно удерживайте до завершения шага 7.

Предупреждение

Чрезмерное натяжение пружины может привести к серьезным травмам или смерти. Установку, ремонт и регулировку должен производить обученный специалист по системам роликовых служебных дверей с использованием соответствующих инструментов и инструкций.При регулировке дверца Roll Up должна быть полностью открыта.

---

Шаг 8

Упоры для рулонных дверей

• А . Сдвиньте ограничитель головки изнутри каждой направляющей. См. Рисунок 8.
• Б . Закрепите каждый ограничитель головки на направляющей с помощью винта с шестигранной головкой F 1 / 4-20 x 1/2 дюйма.

---

Шаг 9

Стопорные зажимы для двери Roll Up, ручка (и) и трос

• А .Установите стопорные зажимы на каждом конце на внутренней стороне нижней планки, используя имеющийся одинарный болт с квадратным подголовком 1 / 4-20 x 5/8 дюйма и гайку. См. Рисунок 10.
• Б . Установите ручку (-и) на внешней стороне нижней планки с помощью болтов с квадратным подголовком 1 / 4-20 x 5/8 ”и гаек.
• С . Проденьте веревку в одно из отверстий в центре горизонтальной полки нижнего уголка.

Дополнительно: скользящие замки на нижней планке — См. Рисунок 9 для установки.

Предупреждение

Требуется установка фиксаторов двери. Неправильная установка зажимов может привести к тому, что полотно двери выйдет за направляющие, что приведет к повреждению двери и / или травмам.

---

Шаг 10

Проверьте работу подъемной двери

• А . Опустите и поднимите дверь, чтобы проверить балансировку двери.
• Б .Если дверь легко закрыть, но трудно открыть; увеличить натяжение пружины.
• С . Если дверь трудно закрыть, но легко открыть; уменьшить натяжение пружины.

---

Шаг 11

Регулировка натяжения пружины

• А . Поместите намоточную планку диаметром 3/8 дюйма в храповое колесо натяжителя. См. Рисунок 11.
• Б .Поверните заводной стержень вниз, чтобы увеличить натяжение пружины. Каждое зацепление зуба равно 1/8 оборота.
• С . Чтобы уменьшить натяжение пружины, слегка потяните вниз заводную штангу, пока собачка не выйдет из зацепления. Поднимите фланец на собачке и переместите заводную штангу вверх, пока не пройдет зацепление собачки / зуба. Дайте собачке упереться в храповое колесо и продолжайте перемещать заводной стержень до тех пор, пока собачка полностью не войдет в зацепление с зубом.
• Д .Снимите заводной стержень и откройте дверцу.
• E . При необходимости повторите шаги с 10А по 10D.

* Примечание. Прорезь задвижки защелки в направляющей может потребовать регулировки после установки двери из-за различий в условиях производства и / или на месте.

Примечание. Кронштейны, натяжитель, пружина (и) и защелка для штор предварительно монтируются на дверь на заводе.Не удаляйте.

---

Это видео показывает, как легко установить одно из наших коммерческих устройств, его следует просматривать вместе с руководством по установке.

Дополнительный контент

Установка мини-защелки

Как сделать подъемные поворотные гаражные ворота. Как сделать своими руками распашные ворота для гаража? Этапы изготовления, чертежи и размеры.Подготовка ворот под стандартные гаражные

Покупая машину, каждый владелец думает, как и где ее хранить. Идеальным местом всегда был гараж. От его удобства зависит качество жизни, не хуже, чем в других комнатах дома. Обустройство гаражных ворот с каждым днем ​​становится все удобнее и практичнее за счет того, что промышленность не стоит на месте. Классические распашные ворота отходят на второй план. Практичные подъемные ворота для гаража становятся все более популярными.Самостоятельно не создается при наличии минимальных навыков для выполнения подобных строительных работ. Чтобы узнать, как правильно, быстро и качественно их расположить, ознакомьтесь с этой статьей.

Чтобы сделать самодельные подъемные ворота для гаража, сначала определитесь с подходящим вариантом конструкции.

По этому принципу различают следующие виды:

Особенности секционных конструкций

Самым распространенным вариантом гаражных ворот на данный момент является подъемная секция гаражных ворот.Их делают в виде панно высотой 40-60 см.

Панели изготавливаются из нескольких видов материалов:

• пластик;
• металл;
• дерево.
  Важно! Определяется выбор конкретного вида материала, для создания конструкции подъемного гаража, габаритов автомобиля, примерного количества места расположения машины, а также особенностей дизайнерской задумки конструкции, как гаража, так и гаража. и архитектурный ансамбль на участке в целом.

Для максимального качества теплоизоляции такие панели заполнены полиуретаном, а поверхность защищена специальным покрытием. Между собой отдельные элементы скрепляются навесными петлями. Все подвижные части, такие как муфты и ролики, изготовлены из армированного пластика в сочетании со стальными элементами, а направляющие — из материалов, не подверженных коррозии.

Механизм работы гаражных секционных ворот достаточно простой — при открытии они втягиваются в фиксаторы под потолком, а при закрытии опускаются вертикально вниз.

Преимущества

К основным достоинствам таких ворот можно отнести:

недостатки

Помимо достоинств, секционные ворота подъемного типа имеют еще пару недостатков:

Отличительные характеристики подъемно-поворотных твердотельных механизмов

Определяя особенности таких конструкций, необходимо отметить следующие нюансы:

Преимущества

Гаражные ворота цельнопанельного типа Достоинств масса:

недостатки

Важно! Основное отличие этих двух конструкций в том, что секционные гаражные ворота нужно монтировать только комплектом, а все элементы поворотных ворот можно подготовить и смонтировать своими руками.

Видео

Просмотрите видеообзор подъемно-поворотных ворот, чтобы более наглядно представить принцип их действия и устройство.

Монтажные инструменты гаражных ворот

Для монтажа гаражных ворот любого типа понадобятся следующие инструменты:

Правила монтажа подъемных секционных ворот гаражных

Для правильной установки секционных подъемных гаражных ворот выполните следующие действия в точной последовательности:

Видео

Поможет быстро справиться с поставленной ниже задачей создания подъемных ворот для гаража видео.Прочтите внимательно.

Технология монтажа подъемно-поворотных ворот

Учитывая то, что конструкцию ворот данного типа вполне можно сделать собственными силами, выделить основные этапы работ несколько более развернуто.

Какой выбрать тип поворотного механизма?

Самодельные гаражные ворота — наиболее экономичный вариант заполнения гаражного проема без ограничений по удобству, функциональности и дизайнерскому решению.

Перед тем, как приступить к работе, определитесь с выбором механизма, с помощью которого ворота открываются напрямую:

Как сделать проект?

Для грамотного оформления гаражных ворот необходимо:

Какие материалы подготовить?

Как только вы составите или заберете эскиз, приобретите для работы следующие материалы и инструменты:

Порядок монтажа

Дополнительное оборудование

Полотно ворот, при желании повысят привлекательность и надежность, оснастят такими дополнениями:

Дополнительное усиление

При необходимости саму конструкцию усилить одним из подходящих способов:

Как сэкономить при установке гаражных ворот?

Единственное, на что можно сэкономить при выборе подъемно-секционных гаражных ворот, — это установка такого механизма своими руками.Все остальные предметы при попытке сэкономить все равно потребуют пожертвовать определенными преимуществами, хотя отдельные варианты вполне приемлемы. Все зависит от вашего личного видения конструкции гаража и регулярности его эксплуатации.

Ознакомьтесь с некоторыми из самых популярных решений по удешевлению строительства гаражных ворот:

Заключение

Гаражные подъемные ворота — современный способ защитить свой гараж от взлома с помощью удобного и красивого щита.Звоните к специалистам по установке и установке или производите сами — решать только вам. Главное требование для дальнейшей удобной эксплуатации — это правильный выбор подходящего типа устройства гаража, грамотная внутренняя планировка и соблюдение всех условий инструкции по монтажу.

На сегодняшний день разработано и успешно реализовано множество разнообразных гаражных ворот. Среди всех существующих вариантов традиционные подъемные ворота отличаются особым удобством и эргономичностью, эффектно выходя за потолок гаража при открытии.При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основных разновидности подъемных гаражных ворот.

Ворота подъемно-секционные типа

Полотно таких ворот состоит из ряда отдельных панелей, каждая из которых имеет длину около 50 см. Для изготовления панелей может использоваться сталь, дерево и пластик.

Петли используются для соединения панелей. Ролики, муфты и другие подвижные элементы изготавливаются из стали или пластика, для изготовления направляющих используются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (в основном пенополиуританом), что позволяет поддерживать внутри гаража дополнительное тепло.

Среди основных достоинств подъемно-секционных ворот следует отметить следующие пункты:

• использование использования;
• простота и максимальное удобство эксплуатации;
• неплохие прочностные характеристики.

Главный недостаток данного подвида ворот — практически полное отсутствие возможности взлома и незаконного проникновения.К тому же сделать такие ворота своими руками не получится — это крайне сложно.

Единственный доступный вариант — купить заводской комплект и смонтировать ворота самостоятельно в соответствии с инструкциями.

Ворота подъемного типа

Эту конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается вся створка. По перемещению подвижной части отвечает система шарнирно-рычажного типа. Ворота отличаются отличными прочностными характеристиками (конечный показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательства злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этой ткани он будет бесшумно двигаться.

Для создания такой конструкции не нужны узкие технические знания. Больших финансовых вложений это мероприятие не требует.

Преимущества и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинство

Основным преимуществом рассматриваемых систем является повышенная антисвлотность b.Единственный вариант попасть внутрь гаража — разрезать ткань. Рамку разрезать и попасть внутрь, не привлекая внимания, практически невозможно.

Второе важное преимущество конструкции — долгий срок службы. Однако, чтобы калитка прослужила по-настоящему долго, для изготовления полотна следует использовать оцинкованный качественный металл.

Ворота не занимают места перед гаражом, что делает въезд и выезд максимально комфортными.

недостатки

Среди основных недостатков подъемных ворот следует отметить следующие положения:

• большой вес конструкции. Недостаток относительный — остальные существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно особое внимание уделить качеству и надежности каркаса;
• незначительно увеличился расход исходных материалов;
• некоторые неудобства при заезде в гараж. Например, вам нужно будет постоянно выходить из машины, не доходя до гаража около 1.5-2 м — без такого запаса ворота просто не откроются.
• в открытом положении ворота занимают примерно 20-30 см высоты проема;
• в случае значительного повреждения полотна придется его полностью демонтировать.

Однако, несмотря на все свои мелкие недостатки, такие ворота — невероятно удобное и эргономичное решение.

Особенности конструктивного исполнения

Традиционные подъемные ворота состоят из множества элементов.Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Каркас должен быть максимально жестким и надежно закрепленным в стене гаража.

Боковой профиль — это направляющий элемент, по которому движется основная часть конструкции.

Направляющие — без них, как уже отмечалось, можно обойтись. Но по возможности их лучше не исключать из состава конструкции.

Холст. Он изготовлен как прочное устройство.Обычно работает от профнастила. Иногда для изготовления картин используют дерево и дерево, но от такого решения лучше отказаться — материал тяжелый и относительно недолговечный.

Изоляция. Находится между листами полотна. Удобнее всего использовать пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за движение створки сарая. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальное положение и в завершении фиксируется параллельно поверхности потолка.

Обеспечивает подъем полотна.

Привод электрический или механический. Электроника удобнее — для управления воротами достаточно нажать кнопку на выносном пульте. Механика в большинстве случаев надежнее. Если вы решили использовать электропривод, помните важное правило — переносной щиток должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированных магазинах.

Важно помнить: любой декоративный элемент, особенно если это ковка, способствует увеличению веса конструкции. Знай меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше покупать в готовом виде и не тратить время зря. Отдавайте предпочтение устройствам из металлов хорошего качества. В общем вам понадобится следующее:

Ворота своими руками

Персонал и установка ворот позволит вам существенно сэкономить на покупке готовой системы и услугах сторонних установщиков.

Видео — Монтаж секционных ворот

Шаг первый. Выберите подходящий тип механизма открывания двери.

Наибольшей популярностью пользуются навесные механизмы. Эта конструкция прочная и чрезвычайно простая. Однако его установка требует от установщика повышенной точности еще на этапе расстановки направляющих и настройки уровня пружин. Направляющие необходимо устанавливать крайне вертикально и параллельно.

Второй вариант — это механизм с противовесами.Трос крепится к углам опорной рамы в ее нижней части, проходит по колодке в направлении шкива, и некоторые противовесы уже находятся на нем (тросе). Чем тверже и больше холст, тем жестче должен использоваться противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае массивных и очень тяжелых подъемных ворот.

Видео — подъемные ворота Вид изнутри

Шаг второй. Сделайте проект ворот. Предварительно обмерьте имеющийся проем и подготовьте эскиз (либо выберите готовый вариант из открытых источников).

Шаг третий. Подготовить приспособления для сборки ворот. Вам понадобится:

• бруски деревянные высокопрочные;
• шпильки металлические хорошего качества;
• уголков;
• скоб;
• пружин жестких;
• металлических стержней;
• элементов декора.

Шаг четвертый. Соберите короб будущих ворот из поперечной и пары вертикальных брусьев. Для соединения брусков используйте уголь, подойдут и плиты.

Шаг пятый.Заглушите дно ящика в бетонной стяжке пола гаража примерно на 20 мм и закрепите изделие в проеме металлическими штифтами.

Шаг шестой. Соберите каркас и накройте его выбранным материалом.

Шаг седьмой. Сделайте опору. Используйте уголок как исходный материал. Сделайте в отверстии полки сверло для крепления к стойкам. Во второй полке подготовьте 3 отверстия для установки кронштейна. Для изготовления опоры пружины используйте кронштейн камеры.

Шаг восьмой.Подготовьте пластину из стальной полосы. Соедините кронштейн и подходящую по параметрам пружину со стальной пластиной. Крайние координаты прикрепленных пружин выгнуты как крючок. Снизу Подключаем регулятор натяжения из металлического стержня.

Девятый шаг. Сделайте нижний угол петли. В углу нужно просверлить отверстие диаметром около 8,5 мм и приварить изделие к опорной раме конструкции, отступая снизу к центру подготовленного отверстия.Зазор позволит разместить подъемный рычаг в нужном месте петли.

Шаг десятый. Присоедините пластину к концу подъемного рычага. Чтобы надежно закрепить предметы, используйте сварку.

Шаг одиннадцатый. Сделайте направляющие для движения дверной калитки. В качестве исходного материала используйте пару уголков. Сформируйте их и сварите с одного края. Расстояние между внутренними вершинами стальных уголков должно составлять 50 мм.

Двенадцатый шаг. Готовую рейку прикрепите к заранее подготовленной пластине.Для крепления использовать сварку. При этом оставьте внизу 8-сантиметровый отступ между осью направляющей части и ребром поперечного изделия. Ко второму концу реек прикрепите кусок капеллы сваркой со сваркой, отступив при этом примерно 15 см. Затем прикрутите швеллер к болту бустера потолка.

Видео — направляющие для подъема гаражных ворот, часть 1

Видео — направляющие для подъема гаражных ворот, часть 2

Шаг тринадцатый. Вставьте в ткань несколько полупрозрачных вставок.Это необязательный пункт. При необходимости используйте полупрозрачные вставки для улучшения естественного освещения внутри гаража.

Видео — Рама подъемных ворот, часть 3

Видео — Колеса для подъема ворот, часть 4

Шаг четырнадцатый. Клейкая уплотнительная кромка из резины. Не помешает отклеить компенсационные накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Шаг пятнадцатый. Закрепите ткань в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхлегких задач, но к выполнению этой работы нужно подойти с максимальной ответственностью и знанием дела.Следуйте инструкции, делайте все максимально аккуратно, и ворота вашего гаража станут его надежной и долговечной защитой.

Молодец!

Видео — Подъем гаражных ворот своими руками

В статье рассмотрим, как сделать гаражные подъемные ворота своими руками, главный плюс таких ворот в том, что при открытии гаража в гараже происходит движение потолка, а это намного удобнее чем в случае распашных ворот.

Итак, вы решили оборудовать подъемные ворота в своем гараже, причем сделать это самостоятельно.Самая простая конструкция подъемных ворот — та, что была установлена ​​на гаражных «ракушках». Однако в этих воротах есть технологический разрыв от ворот ворот до сегодняшнего дня. Естественно, это недопустимо, так как в наших условиях гараж должен быть утеплен, а наличие даже небольшого зазора совершенно неуместно.

Требуется, чтобы пригонка закрытых ворот к полозу осуществлялась как можно дольше, кроме того, в воротах должно быть предусмотрено наличие калитки, чтобы не попадал холодный воздух в конструкцию гаража во время эксплуатации. полное открытие ворот.

Ворота гаражные подъемные

Для изготовления каркаса гаражных ворот можно использовать алюминиевый профиль, а для обустройства каркаса под воротами можно использовать деревянные бруски. С внешней стороны профессиональную сову монтируют на каркас из чеснока, либо любого другого легкого отделочного материала.

Выполнив эти действия, мы получаем калитку, в которой калитка открывается в сторону улицы. Калитка должна открываться так, чтобы при подъеме ворот она не открывалась сама по себе (это чревато травмами).

Размер ворот выполняется больше, чем длина проема (около 10 см), это сделано для того, чтобы обеспечить отсутствие зазора между воротами и стеной конструкции (5 см с внутренней стороны ).

Нижнюю часть полотна с боков нужно снабдить колесами, я использовал колеса от обычных роликовых коньков. А чтобы они легко перемещались по стене гаража, я установил вертикальные направляющие: купил купленный профиль для монтажа гипсокартона (толщина металла 0.6 мм) в строительном магазине (толщина металла 0,6 мм) и используются в качестве направляющих. С самого начала думал, что он взорвется, но практика показала, что сторона профиля не имеет очень большой нагрузки и полностью выдерживает.

Двери подвешиваются цепями (затем заменены на металлические полосы 25х4мм) на передней стене гаражной конструкции так, чтобы расположение центра тяжести полотна было ниже их крепления, а расположение верхней части было близко к проему.

В закрытом состоянии положение нижнего края полотна должно быть в специальной выемке, это необходимо, чтобы калитка не отодвигалась от конструкции. Полотно необходимо прижимать к обратному эффекту под действием своего веса. В крайнем нижнем положении заслонку необходимо заблокировать, для чего с внутренней стороны крепится специальный клапан.

Как это все выглядит на самом деле:

Еще один простой и недорогой вариант подъемного механизма ворот

№

Для облегчения подъема несущей створки и упрощения ее обслуживания в крайнем верхнем положении необходимо оборудовать противовесом, выбор которого производится в зависимости от веса полотна.Оси роликов снабжены тросами, которые следует пропускать через блоки и нагружать с помощью противовеса.

Внизу ворот должна быть установлена ​​установка обычной дверной ручки, помогающей при закрытии и открытии ворот, так как ею удобно пользоваться.

Речь идет обо всей технологии производства. Воспользовавшись этой инструкцией, вы легко сможете соорудить подъемные ворота в моем гараже.

Еще несколько вариантов гаражных подъемных ворот — Видео

Владельцы гаражей решают установить подъемные ворота, сделанные своими руками.Можно купить готовый вариант — это самое дешевое удовольствие, но собрать конструкцию сможет каждый. Вам нужно только ознакомиться с чертежами и принципом работы механизма. Фото и видео помогут понять, как устроены подъемные ворота для гаража, и соорудить их самостоятельно.

Подъемные ворота гаражные пошагово по чертежам и схемам

Сделать гаражные ворота с подъемным механизмом своими руками достаточно просто, если у вас есть в руках несложный чертеж и фото собранного механизма.Стандартная конструкция содержит такие основные элементы:

1. Рама, на которую крепятся все элементы ворот. Он должен быть достаточно прочным и надежно прикрепляться к стенам постройки.
2. Рельсы вертикальные и горизонтальные, по которым движется конструкция.
3. Кронштейн крепления возвратных пружин подъемного механизма.
4. Ролики и рычаги, на которых гаражные ворота крепятся к рельсам.
5. Привод автоматического переключения.

Установить подъемные ворота своими руками — мечта многих владельцев гаражей

Каркас изготавливается с учетом размеров дверного проема в гараже.В качестве основы используется стальной лист, который снаружи прикрывается пластиковыми панелями. Внутренняя часть изоляционная. Рекомендуется использовать базальтовую вату или другой огнестойкий утеплитель. Для приведения механизма в движение чаще всего используется шарнирный рычаг.

Гаражные подъемные ворота имеют ряд преимуществ

Собирая конструкцию своими руками, рекомендуем использовать чертежи и поэтапно придерживаться такой последовательности работ. К ним относятся:

1. Сборка каркаса и установка его в проем гаража с горизонтальным и вертикальным проемом.К стенам все детали конструкции крепятся анкерами.
2. Установка потолочных направляющих — важный этап. При этом нужно проверить надежность крепления.
3. Крепление петель на створке двери и установка ворот на направляющие.
4. Установка пружин для плавного открывания ворот. Далее пружины регулируются и настраиваются так, чтобы открывать гараж без особых физических усилий.

Схема гаражных ворот с подъемным механизмом

Предлагаем посмотреть видео о правилах установки гаражных ворот с подъемным механизмом:

Преимущества и недостатки подъемных ворот

Подъемные ворота для гаража имеют номер достоинств и недостатков.К основным достоинствам специалистов можно отнести следующие аспекты:

• высокая степень защиты, безопасности;
• прочность и надежность конструкции;
• хорошая герметичность;
• малогабаритный;
• наличие системы от взлома.

Подъемный механизм гаражных ворот в собранном виде имеет большой вес

Однако подъемный механизм в собранном виде имеет недостатки. Среди основных стоит отметить большой вес конструкции.Учитывая эту особенность, нужно уделять должное внимание прочности каркаса и надежности креплений. Если качество страдает, то при вибрациях возможно падение, поломка механизма и направляющих. Для владельцев габаритной машины существенным минусом будет потеря около 30 см высоты проема. Некоторые владельцы гаражей при поломке и повреждении при ремонте вынуждены полностью демонтировать механизм., Что отнимает много времени и труда.

Чертеж гаражных ворот с подъемным механизмом

Видео о том, как собрать ворота для гаража с подъемным механизмом:

Если вы решили самостоятельно сделать подъемные ворота для гаража своими руками, чертежи , видео и рекомендации в статье гарантированно помогут справиться с поставленной задачей даже людям без опыта и навыков в строительстве, ремонте.Несомненно, подъемные ворота — это надежные, качественные и эстетичные конструкции, которыми должен быть каждый хозяин загородного дома.

И герметизация разных (в том числе гаражных) помещений. Такие конструкции состоят из пружины, поглощающей колебания полотна, других аксессуаров и направляющих. Само полотно оснащено специальными механизмами, предназначенными для дистанционного открывания / закрывания через пульт.

Секционные ворота используются преимущественно в помещениях с ограниченным свободным пространством.При открытии полотно поднимается вверх, что существенно экономит свободное пространство.

Внимание! Великолепные панели, выполненные в любом цвете, покрыты специальным полимерным напылением, защищающим конструкцию от коррозии и обеспечивающим длительный срок эксплуатации.

При желании в полотно можно встроить цельное акриловое окно для освещения гаража, а благодаря утепленным сэндвич-панелям конструкция способна работать в достаточно широком диапазоне температур (от -50 ° С до + 70 ° С).

Также стоит выделить безопасность такой конструкции, ведь закрытие предусматривает специальную систему отключения, которая дает возможность автоматически заблокировать панель сразу после подъема. При грамотной эксплуатации и четком следовании инструкциям производителя конструкция прослужит около десяти лет без ремонта и замены отдельных элементов. Теперь узнаем, как собрать своими руками.

Дизайнерские виды

Современные секционные ворота подходят для помещений любого типа.

Внимание! Построенные ранее гаражи часто не соответствуют действующим строительным нормам, в результате чего ворота выпускаются в различных модификациях.

Вертикальные подъемные конструкции

Разработан для гаражей с большой высотой подъема. Продаются исключительно в строительных гипермаркетах и ​​отличаются тем, что при установке занимают минимум места.

Высокие конструкции

Такие ворота более дорогие и используются там, где небольшая высота не позволяет выполнить вертикальный подъем полотна.Высокая цена объясняется использованием подвесных кронштейнов, специальных направляющих и большого количества расходных материалов.

Узнайте мастер-класс от подписчика, из нашей новой статьи.

Стандартные конструкции подъема

Используется в полностью подготовленных к установке помещениях с минимальной высотой PRIV не менее 18 см. Все изделия выполнены из нержавеющей стали. Самый простой и удобный вариант — самый популярный.

Малоэтажные конструкции

Низкоуровневые ворота целесообразны в условиях ограниченной высоты проема (проемов).Элементы управления и пружины кручения крепятся к потолку, а если он низкий, то все устройство фиксируется на тыльной стороне направляющих. Если говорить конкретнее, то в состав такого устройства входят:

• вал торсионный;
• шкивы намоточные;
• пружины балансировочные.

После выбора подходящей конструкции можно переходить к подготовительным работам.

Цены на секционные ворота

Этап 1. Подготовка оборудования

Перед тем, как приступить к работе, необходимо подготовить все необходимые инструменты.

1. Особенно это необходимо, если ширина ворот будет превышать 5 м. Дело в том, что обычные уровни воды дают некую погрешность (от 1,5 см до 3 см), что недопустимо при установке секционных ворот.
2. Электрод для крепления отдельных элементов на высоте.
3. Перфоратор 1,5 кВт с отверстиями в бетоне.
4. Инструменты прочие: отвертка, кусачки, плоскогубцы.

Внимание! Приведенный выше список инструментов неполный, все зависит от индивидуальных особенностей ворот и качества подготовки проема.

Также потребуются различные крепежные элементы, независимо от того, сделаны ли из бетона стены или рыхлый песчаник.

Этап 2. Мероприятия

Перед заказом секционной конструкции следует провести тщательные замеры проема и помещения в целом.

Шаг 1. Изначально значение H — это высота проема. Здесь указывается не конкретная высота, а место для входа в машину. Допустим, рост 200 см. В этом случае в заказе необходимо указать еще 30 см, так как после установки проход сетки будет 180 см.

Шаг 3. Определяется ширина проема (B). Полученный показатель увеличивается на 2 см с каждой стороны с учетом будущей конструкции.

Шаг 4. Определяется технический зазор (B1, B2) не менее 8 см с каждой стороны. Это обеспечит свободный доступ к элементам крепления во время обслуживания.

Шаг 5. В конце измеряется глубина гаража (L). Особенностью секционных ворот является то, что полотно поднимается до потолка, поэтому глубина должна быть больше высоты.

Этап 3. Подготовка проема

После замеров и подготовки инструменты заказали сами. Обычно это занимает около двух недель. За это время можно подготовить проем.

Шаг 1. В первую очередь оштукатуривают стены и потолок (если это не было сделано ранее). Объясняется это просто: после установки гидов портала доступ к неподготовленным сайтам будет недоступен.

Шаг 2. Проверяется плоскость каждой стены по отношению к соседней.

Внимание! Если проем не на одной линии со стенами, то установить ворота не получится.

Такие конструкции имеют правильную горизонтальную форму, поэтому недопустимы даже малейшие погрешности при строительстве гаража. Конечно, ворота можно поставить на кривые поверхности (придется поработать), но в этом случае прочность крепежа и эстетика будут под вопросом. Да и зимой будет снегопад и холодный воздух, что приведет к замерзанию помещения.

Шаг 3. Попы и задницы заморожены металлическим уголком.

Внимание! При отсутствии опыта подготовку гаража лучше доверить профессионалам, а уже по окончании работ проверить результаты с помощью уровня. При несоблюдении спецификаций владельцу придется часто ремонтировать и заменять комплектующие, а срок эксплуатации соответственно сократится.

Этап 4. Монтаж секционных ворот

Внимание! Самостоятельное соединение ткани — чрезвычайно сложный процесс, с которым справятся только опытные мастера.Поэтому лучше заказать готовые ворота и установить их в каркас.

Шаг 1. Вначале удаляется или укрепляется все хрупкое покрытие. Проверяется горизонтальность пола (допустимая погрешность в этом случае всего 1 мм). Если все в порядке, можно приступать к подготовке панелей к установке. Следует помнить, что такие ворота довольно дороги, поэтому с полотном следует обращаться с максимальной точностью, чтобы случайно не повредить.

Шаг 2.Далее наносится разметка для крепления направляющих. Фиксируются первые вертикальные профили — крепятся к стене с помощью крепежных шурупов (для таких характерна длинная ножка). Затем, ориентируясь на вертикальные профили, записываются горизонтальные направляющие. Важно, чтобы «рельсы» лежали строго под прямым углом по отношению друг к другу, иначе полотно не сможет подняться.

Шаг 3. Далее собираются панели (если готовые ворота не были куплены).При этом необходимо все тщательно обмерить, так как секционные ворота, как уже было сказано выше, не терпят перекосов. Если таковые все же сформировались, то использовать плиту другого размера или монтажную пену нельзя, иначе габариты конструкции в дальнейшем будут нарушены.

Вместо этого лучше использовать железные прокладки разной толщины.

Шаг 4. Затем крепятся органы управления и подъемный механизм. Проверяется точность всех измерений.

Перед началом монтажных работ следует ознакомиться с инструкциями производителя. Многие фирмы (например, «Алютех», «Хорман» или «Дорхан») пошагово описывают монтаж конструкции. Особенности монтажных работ могут отличаться в зависимости от производителя, но в целом это несложная процедура.

Шаг 5. По окончании монтажа панелей фиксируются дополнительные элементы (замок, петли и ручки). На замок стоит обратить особое внимание — он должен быть качественным, так как предназначен для защиты имущества.

Шаг 6. Устанавливаются пружины, отвечающие за открытие / заедание ворот. На завершающем этапе работы фиксируются ограничители, необходимые для ограничения движения полотна.

Внимание! Если установлена ​​модель ворот С, то потребуется установка другого электропривода. Для правильной установки и подключения следует также ознакомиться с инструкцией к устройству.

При правильном подходе и правильных расчетах установка ворот занимает максимум один день.

Этап 5. Проверка

Основным показателем установки является наличие или отсутствие просвета при опущенном полотне. В этом случае уплотнители исправно будут выполнять свои функции по герметизации и защите гаража от атмосферных осадков. Стоит отметить, что снаружи пломбы должны оставаться незамеченными. Если их можно увидеть, значит, измерения были неправильными.

Далее осматривается нижняя панель. Закрепленный снизу герметик должен максимально плотно прилегать к полу.При обнаружении зазора конструкция проверяется по уровню. Для устранения дефекта положение направляющих не регулируется.

Последняя проверяется балансировкой (уравновешивающими пружинами). Они могут располагаться по бокам профилей или на торсионной балке — все зависит от площади полотна. Если поднять ворота на 1,5 метра, то пружины должны стоять на месте, не падая и не поднимаясь.

Видео — Монтаж секционных ворот

Схемы установки секционных ворот

Торсионный механизм и пружины

Прочтите нашу новую статью, а также изучите процесс установки двери с электроприводом своими руками.

Прокачай гаражные ворота с помощью этих идей для макияжа своими руками

За последние 50 лет гаражные ворота стали неотъемлемой частью дома, особенно в жилых районах США. Они являются основными входными элементами в дом и во многом определяют его внешнюю привлекательность. Модернизация гаражных ворот может добавить в ваш дом огромное количество стиля и ценности, при этом стоимость новых гаражных ворот составит в среднем 1100 долларов США. Постоянный контакт с элементами приводит к тому, что многие гаражные ворота нуждаются в ремонте, и мы решили составить список интересных идей, которые вы можете реализовать самостоятельно, чтобы ваши гаражные ворота выглядели стильно и изысканно! Выделите свой дом из толпы с помощью простых улучшений, которые не будут стоить вам руки и ноги.

Ремонт ворот гаража с помощью морилки для создания эффекта искусственного дерева

Этот простой проект имеет огромное влияние на внешний вид вашего дома. Я не знала, что простая морилка может придать эффекту искусственного дерева очень убедительный вид. На самом деле это довольно легко сделать, и потребуется всего день, чтобы по-настоящему изменить внешний вид ваших гаражных ворот. Вот несколько составленных мною руководств, которые проведут вас через этот процесс.

Проект от Domestically-speaking.com

Как видите, старую дверь стерло солнце.Они начали с хорошей чистки с помощью мойки высокого давления. Вы можете просто использовать тряпку или губки, немного уксуса и средства для мытья посуды для того же эффекта.

Здесь вы можете увидеть, как глазурь наносится по частям. Простая кисть наносит глазурь на дверь. Было упомянуто о скорости высыхания глазури после нанесения. так что вы можете дождаться облачного / влажного дня, чтобы у вас было больше времени, чтобы получить желаемое покрытие.

Готовая дверь! Какое значение может иметь слой глазури.Для долговечности я бы подумал о добавлении прозрачной отделки двери. Для этого вам следует подождать, пока глазурь полностью высохнет, но, как я уже упоминал, она должна высохнуть очень быстро. Для получения более подробной информации об этом проекте ознакомьтесь с полной публикацией в их блоге: http://www.domestically-speaking.com/2014/05/diy-garage-door-makeover-stain.html

.

Как видите, с простыми гаражными воротами вам даже не нужно наклеивать скотчем, чтобы получить эффект деревянной гаражной двери. Если у вас есть такие гаражные ворота, вы можете выполнить этот проект примерно за 40 долларов… и это включая щетки! Для этого проекта они использовали краситель Minwax Gel, но вы всегда можете использовать сопоставимый продукт.Подберите цвет отделки вашего дома, чтобы он выглядел гармонично.

Вот классное видео, в котором показано, как сделать имитацию текстуры дерева на более светлых гаражных воротах. Это немного сложнее и займет немного больше времени, но я думаю, что проект получился отличным.

Этот парень делает действительно подробное руководство на YouTube для гаражных ворот в Скоттсдейле, Аризона. Это видео состоит из 17 частей. Я составил плейлист, который вы можете посмотреть ниже. Он описывает гораздо больше деталей, чем в руководствах выше, и добавляет довольно много шагов, таких как грунтовка и отделка.Ему также приходится разбираться с окнами в двери, поэтому есть панели из стекловолокна. Я думаю, что дверь получилась великолепной, и она выглядит как настоящая деревянная дверь за небольшую часть стоимости. У этой двери также есть окна и вертикальные панели, с которыми нужно работать, поэтому это сложнее, чем в первом уроке выше, но при некотором планировании кажется, что любой может это сделать.

Вот еще несколько фотографий до / после искусственной отделки стальных гаражных ворот.

Источник: http: // www.houselogic.com/photos/garages/garage-door-makeovers/slide/before-faux-wood/

Источник: http://www.therhok.com/2010/04/just-faux-fun-garage-door-makeover.html

Создание двери гаража с искусственной кареткой

Не тот тип окраски? Это круто, есть другие способы украсить старые гаражные ворота новым видом, которые можно сделать быстро и легко.

Что такое гаражные ворота в стиле Real Carriage?

Двери вагонного типа — это двери, которые распахиваются наружу.Они были популярны в 1900-х годах, но вышли из моды из-за высоких цен и удобства автоматических открывателей. Хотя внешний вид все еще очень интересный.

Источник: http://www.realcarriagedoors.com/

Основной тип дверей вагонного типа, которые вы увидите сегодня в домах, выглядит так, как показано ниже. Они выглядят так же, как и настоящие двери вагона, но в них используются стальные панели, которые в большинстве случаев поднимаются и опускаются с помощью автоматического открывателя.

Новые гаражные ворота в стиле вагона, подобные приведенным выше, будут стоить не менее 1500 долларов, поэтому эти экономичные учебные пособия по изготовлению самоделок — отличная экономия денег и могут добавить серьезный внешний вид к передней части вашего дома за небольшие деньги.Хотя это не столь прямое изменение, как окрашивание двери для создания эффекта искусственного дерева, иногда проще.

Вот несколько идей из Интернета о том, как это сделать.

Как видите, эта дверь гаража похожа на все остальные. Это основной тип гаражных ворот, который вы увидите по всей территории США.

За несколько долларов краски (окна) и некоторое оборудование, купленное в Home Depot за несколько долларов, эта дверь теперь выглядит стильно и стильно.Подробнее о деталях читайте по ссылке ниже.

Creating A Faux Carriage Garage Door

Больше идей:

http://www.twoityourself.com/2014/05/diy-faux-carriage-garage-door-makeover.html

http://www.suburbanspunkdesign.com/2011/08/garage-door-makeover.html

http://www.frugalcouponliving.com/2013/06/05/do-it-yourself-carriage-house-garage-door-makeover/

За вкусом!

Просто подумал, что брослю несколько гаражных ворот своими руками, которые привлекли мое внимание.Может быть, вы сможете попробовать что-то подобное, чтобы действительно создать уникальное произведение искусства на своей подъездной дорожке.

Получилось действительно круто, но требует много работы и денег.

http://www.remodelaholic.com/2010/03/ugly-garage-door-be-gone-carriage-door-tutorial/

Источник: http://nealsoverheaddoor.com/

Источник: http://twistedsifter.com/2014/08/giant-bookcase-painted-on-garage-door/

Есть крутая идея, которой нет в этом посте? Оставьте отзыв ниже, и мы его добавим!

Лучшие системы безопасности для умного дома на 2021 год

Интернет вещей упростил создание умного дома, в котором вы можете удаленно управлять дверными замками, освещением, термостатами, пылесосами, газонокосилками и даже кормушками для домашних животных , используя свой смартфон и приложение.Это также сделало простым (и относительно доступным) наблюдение за вашим домом практически из любого места. Интеллектуальные системы безопасности обладают широкими возможностями настройки и доступны в виде комплектов для самостоятельной сборки или полнофункциональных настроек, которые включают профессиональную установку и мониторинг.

В зависимости от ваших потребностей вы можете использовать систему, которую вы контролируете сами, или заплатить абонентскую плату, чтобы за вашим домом круглосуточно и без выходных наблюдали профессионалы, которые свяжутся с местными пожарными и полицейскими управлениями при срабатывании сигнализации.Вы даже можете воспользоваться услугами мониторинга по запросу, когда вы в отпуске. Конечно, чем больше у вас покрытие, тем больше вы можете рассчитывать на оплату.

Если вы не готовы к специальной системе безопасности, существует множество индивидуальных устройств, которые позволяют контролировать ваш дом из любого места с помощью телефона или планшета, включая внутренние и наружные камеры безопасности, видеодомофоны, датчики движения и интеллектуальные устройства. замки.

Вот что вам нужно знать при принятии решения о том, как защитить и контролировать свой дом, пока вас нет.

---

Оптимизация безопасности и домашней автоматизации

Умная домашняя система безопасности подключается к вашей сети Wi-Fi, чтобы вы могли контролировать свои устройства безопасности и управлять ими с помощью смартфона и приложения. Системы начального уровня обычно включают в себя некоторые дверные и оконные датчики, детектор движения и концентратор, который обменивается данными с этими устройствами с использованием одного или нескольких беспроводных протоколов, таких как Wi-Fi, Z-Wave, Zigbee или проприетарная ячеистая сеть. Вы можете добавить дополнительные датчики двери, движения и окна, чтобы обеспечить охват всего вашего дома и построить комплексную систему, которая включает дверные замки, устройства открывания гаражных ворот, внутренние и наружные камеры наблюдения, фонари, сирены, датчики дыма / CO, датчики воды, и более.

Лучшие рождественские предложения по обеспечению безопасности умного дома на этой неделе *

* Сделки отбирает наш партнер TechBargains

Несколько слов о беспроводных протоколах: в идеальном мире все компоненты домашней безопасности будут использовать один и тот же стандарт беспроводной связи для связи с главным концентратором, но такие факторы, как требования к мощности, диапазон сигнала, цена и размер, делают практически невозможным выбор. только один.

Вы можете доверять нашим обзорам

С 1982 года PCMag протестировал и оценил тысячи продуктов, чтобы помочь вам принимать более обоснованные решения о покупке.(Прочтите нашу редакционную миссию.)

Например, более мелкие компоненты, такие как датчики дверей / окон, обычно используют технологию Z-Wave или Zigbee, потому что они не требуют большого количества энергии и могут питаться от меньших батарей. Они также работают в ячеистой топологии и могут помочь расширить диапазон сетевых устройств. Однако ни один из протоколов не обеспечивает пропускную способность, которую вы получаете с Wi-Fi, поэтому он обычно используется в камерах видеонаблюдения для обеспечения плавной потоковой передачи видео, а также в других устройствах, которым требуется толстая труба.Более того, устройства Z-Wave и Zigbee подключаются и управляются с помощью концентратора, а устройства Wi-Fi могут быть подключены непосредственно к вашей домашней сети и управляться с помощью приложения. Наконец, устройства Z-Wave и Zigbee используют шифрование AES 128, и, поскольку они работают в закрытой системе с выделенным концентратором, они обеспечивают большую безопасность, чем устройства Wi-Fi.

Система домашней безопасности SimpliSafe

Любая стоящая интеллектуальная система безопасности предлагает компоненты, которые работают вместе в единой среде и которыми можно управлять с помощью настраиваемых правил.Например, вы можете создать правила, по которым свет должен включаться при обнаружении движения, открывать двери при срабатывании пожарной сигнализации и разрешать камере начинать запись при срабатывании датчика. Некоторые системы хранят записанное видео локально на SD-карте или твердотельном накопителе, в то время как другие предлагают облачное хранилище. Локально сохраненное видео — хороший выбор для тех, кто делает это самостоятельно с ограниченным бюджетом, но вы должны быть осторожны, чтобы не перезаписать видео, которое может понадобиться позже. Облачное хранилище упрощает хранение записанного видео и доступ к нему, но оно может стоить сотни долларов в год в зависимости от вашей подписки.Некоторые системы предлагают как облачное хранилище, так и локальное хранилище, а некоторые предоставляют выделенный диск для хранения, который дает вам возможности DVR с покадровой записью, что позволяет легко найти видео-событие, которое произошло в определенный момент времени.

Все протестированные нами системы имеют приложение, которое позволяет использовать ваш смартфон в качестве центра управления для постановки и снятия системы с охраны, создания правил, добавления и удаления компонентов и получения push-уведомлений при срабатывании сигналов тревоги. Большинство приложений также позволяют вам делать такие вещи, как просмотр видео в реальном времени и в записи, блокировать и разблокировать двери, изменять настройки термостата и отключать сигналы тревоги.Некоторые приложения даже будут использовать службы определения местоположения вашего телефона, чтобы автоматически ставить и снимать систему с охраны в соответствии с вашим физическим местоположением. Более дорогие системы обычно поставляются с настенной панелью, которая действует как коммуникационный узел, с сенсорным экраном, который позволяет вам делать все, что делает приложение. Дисплей позволяет вам общаться с профессиональной службой мониторинга при срабатывании тревоги и просматривать видео с любой из установленных камер видеонаблюдения.

---

Домашние системы безопасности «Сделай сам»

Самостоятельные настройки безопасности идеально подходят для покупателей с ограниченным бюджетом, поскольку они могут сэкономить вам кучу денег на установке и абонентской плате.Большинство самодельных систем просты в установке и продаются в виде комплектов, которые вы можете настроить в соответствии со своими потребностями. По мере роста ваших потребностей вы можете заказать дополнительные датчики и другие компоненты по своему усмотрению и подключить их к системе за считанные минуты.

Ваша базовая DIY-система начального уровня может поддерживать только один или два беспроводных протокола и обычно предлагает ограниченный выбор дополнительных компонентов, в то время как более дорогие DIY-системы будут поддерживать несколько беспроводных протоколов и совместимы с десятками дополнительных компонентов.Некоторые системы DIY являются самоконтролируемыми, что означает, что вы будете получать предупреждения при срабатывании устройств, но вам решать, как связаться с местными властями в случае взлома или пожара. Однако производители DIY все чаще предлагают профессиональные услуги по мониторингу.

Ознакомьтесь с нашим выбором лучших систем безопасности для умного дома своими руками, чтобы узнать больше о концентраторах, компонентах и ​​возможностях мониторинга, которые можно сделать своими руками.

Комплект безопасности Abode iota All-In-One

---

Профессиональные системы домашней безопасности

Хотя во многих системах используются беспроводные компоненты, которые устанавливаются с помощью двусторонней ленты, в некоторых высокопроизводительных системах используются компоненты, требующие профессиональной установки.Эти комплексные системы обычно стоят значительно дороже, чем системы DIY, и предлагают круглосуточный профессиональный мониторинг, но вам, возможно, придется заключить многолетний контракт и заплатить изрядную плату за расторжение, если вы его нарушите. Обычно они используют концентраторы с сенсорным экраном, которые содержат радиостанции RF, Wi-Fi, Zigbee и Z-Wave, что позволяет им связываться и управлять множеством компонентов, включая дверные и оконные датчики, дверные замки, детекторы разбития стекла, внутренние и внешние. камеры, выключатели света, датчики движения и воды, датчики дыма / CO, термостаты, видеодомофоны и множество других устройств домашней автоматизации.

В профессионально контролируемой системе, когда срабатывает дымовая или охранная сигнализация, агент сначала попытается связаться с вами через двустороннюю панель управления, а затем позвонит по указанному вами номеру телефона. Если вы не ответите, агент позвонит в службу 911, чтобы отправить к вам домой службу экстренной помощи. В профессионально установленных системах хорошо то, что вам не нужно и пальцем пошевелить; после того, как вы разместите заказ, технический специалист придет к вам домой, настроит все для вас и покажет, как работает система.Важно отметить, что в некоторых районах вам, возможно, придется подать заявление на получение разрешения на установку системы безопасности в вашем доме.

Почти все новейшие домашние системы безопасности DIY и high-end предлагают поддержку голосового управления через Amazon Alexa, Google Assistant и в некоторых случаях Apple Siri, что позволяет открывать двери, изменять настройки термостата, открывать гараж и ставьте или снимайте систему с охраны с помощью голосовой команды для подключенного устройства, такого как интеллектуальный динамик. Многие также предлагают поддержку апплетов IFTTT (If This Then That), которые используют триггеры от IFTTT-совместимых веб-служб и устройств для создания действия.Например, вы можете создать апплет, который сообщает, открыта ли дверь гаража, чтобы включить прожектор.

Команда ADT

---

Сколько стоят системы безопасности в месяц?

Независимо от того, решите ли вы использовать систему «сделай сам» или выберете профессионально установленную систему, вам придется платить ежемесячную или годовую плату, если вам требуется мониторинг, а в некоторых случаях с вас будет взиматься ежемесячная плата в размере окупить стоимость комплектующих. С большинством самодельных систем, таких как SimpliSafe Home Security Kit и Ring Alarm Security Kit, вы приобретаете оборудование сразу и можете избежать каких-либо ежемесячных платежей, если решите самостоятельно контролировать.Если вы добавите мониторинг, плата будет варьироваться: например, SimpliSafe взимает 14,99 долларов в месяц за свою услугу мониторинга без контракта.

Мониторинг профессионально установленных систем, как правило, дороже. Мы подробно рассказываем об этих ценах в каждом из наших обзоров.

Умный дом Vivint

---

Можно ли вместо этого использовать камеру слежения?

Если вы живете в небольшой квартире и хотите следить за вещами, когда вас нет дома, камера безопасности может выполнить эту работу за гораздо меньшие деньги, чем то, что вы заплатите за полноценную систему безопасности.Почти все автономные камеры безопасности подключаются к Wi-Fi вашего дома, чтобы вы могли видеть, что происходит с вашего телефона или планшета, и большинство из них имеют встроенные датчики, которые обнаруживают движение и звук и отправляют push-уведомления и уведомления по электронной почте при срабатывании этих датчиков. Обычно вы можете настроить чувствительность камеры к движению, чтобы предотвратить ложные срабатывания сигнализации из-за активности домашних животных или проезжающих автомобилей, если камера находится рядом с окном, и вы можете создать расписание, которое включает и выключает датчики в определенные часы дня.

Некоторые из более дорогих камер оснащены датчиками влажности и температуры и будут взаимодействовать с другими подключенными домашними устройствами, такими как термостаты и интеллектуальные системы освещения. Если вы хотите сэкономить, поищите камеру со слотом для SD-карты, который позволяет записывать видео при обнаружении движения или звука, но не забывайте время от времени сохранять свои записи, прежде чем они будут перезаписаны. Как вариант, ищите камеру, которая предлагает тарифный план облачного хранилища.

Уличная камера идеально подходит для наблюдения за тем, что происходит за пределами вашего дома.Эти устройства устойчивы к атмосферным воздействиям и обычно требуют ближайшей розетки GFCI (прерыватель цепи замыкания на землю) для подачи питания, хотя существует несколько моделей с батарейным питанием. Как и их внутренние аналоги, уличные камеры подключаются к вашей сети Wi-Fi и позволяют просматривать видео в реальном времени с вашего телефона. Их довольно легко установить, но если вы не знакомы с электропроводкой или не знакомы с ней, вы можете поручить эту работу профессиональному электрику.

Большинство наружных камер предлагают обнаружение движения с помощью push-уведомлений и уведомлений по электронной почте, ночное видение и облачное хранилище для видео, инициируемого событиями, а некоторые выполняют двойную функцию в качестве прожекторов или фонарей на крыльце.Некоторые модели могут даже отличить проезжающую машину, животное и человека. Ищите уличную камеру, которая будет интегрирована с другими устройствами умного дома, такими как устройства открывания гаражных ворот, внешние сирены и интеллектуальные переключатели.

---

Как насчет видеодомофона?

Видеодомофоны — это простой способ увидеть, кто находится у вашей двери, без необходимости открывать дверь или даже приближаться к ней. Эти устройства подключаются к вашей сети Wi-Fi и отправляют уведомление, когда кто-то приближается к вашему дверному проему.Они будут записывать видео при нажатии дверного звонка или при обнаружении движения и обычно предлагают двустороннюю аудиосвязь, которая позволяет вам разговаривать с посетителем из любого места через ваш телефон.

В большинстве видеодомофонов используется существующая проводка дверного звонка (два низковольтных провода), и их довольно легко установить, но есть модели с батарейным питанием, которые устанавливаются за считанные минуты. Некоторые работают с другими интеллектуальными устройствами, такими как дверные замки и сирены, и поддерживают голосовые команды IFTTT и Alexa.

Ищите модель с высоким разрешением (1080p), широкоугольным объективом (от 140 до 180 градусов), диапазоном ночного видения до 25 футов и доступным облачным хранилищем для записанного видео. Иногда бывает полезно увидеть, что произошло непосредственно перед или после того, как посетитель подошел к вашей двери. Для этого вам понадобится дверной звонок, который использует предварительную буферизацию для записи действий, происходящих до обнаружения движения или нажатия дверного звонка.

---

Какой умный замок самый лучший?

Умный замок обычно является частью надежной системы безопасности умного дома, но вам не нужно вкладывать средства в полноценную систему, чтобы использовать ее.Если вы используете концентратор домашней автоматизации для управления такими вещами, как освещение и термостаты, вы можете без особых усилий добавить в систему интеллектуальный замок Z-Wave или Zigbee. В качестве альтернативы, если у вас нет концентратора домашней автоматизации, поищите блокировку Wi-Fi или Bluetooth, которая поставляется с собственным мобильным приложением. В умных замках используются стандартные предварительно просверленные отверстия, и их довольно легко установить. Некоторые модели используют имеющийся у вас цилиндр с ключом и оборудование для засова и крепятся к внутренней части двери, в то время как другие требуют, чтобы вы удалили существующие внутренние и внешние накладки и заменили засов и оборудование для забора.

Умные замки можно открывать и закрывать с помощью мобильного приложения, они отправят уведомление, когда кто-то запирает или открывает дверь, и большинство из них позволяет создавать постоянные и временные графики доступа для членов семьи и друзей на основе определенных часов дня и дни недели. Функции, на которые стоит обратить внимание, включают геозону, которая использует службы определения местоположения вашего телефона для блокировки и разблокировки двери, активацию голоса с помощью голосовых команд Siri (HomeKit), Google Assistant или Amazon Alexa, поддержку IFTTT и интеграцию с другими устройствами умного дома, такими как видеодомофоны, уличные камеры, термостаты, дымовые извещатели и подключенное освещение.

Существует множество моделей интеллектуальных замков на выбор, в том числе замки без ключа без касания, замки с сенсорным экраном, замки с кодовым ключом и замки для сенсорной панели, а также замки, которые можно открыть с помощью биометрического считывателя отпечатков пальцев.

---

Можно ли взломать домашние системы безопасности?

Как любой продукт, который подключается к Интернету и использует беспроводную технологию, системы безопасности умного дома уязвимы для взлома, особенно системы, в которых отсутствует шифрование. Хакеры могут сидеть за пределами вашего дома и использовать ноутбук и программное обеспечение для перехвата беспроводных сигналов, исходящих из вашей системы, что позволяет им подавлять сигналы тревоги и отключать датчики.Другие устройства позволяют хакерам создавать радиопомехи, которые могут препятствовать обмену данными между датчиками и концентратором.

Кроме того, устройства, которые подключаются через Wi-Fi, такие как камеры видеонаблюдения и интеллектуальные дверные замки, могут быть взломаны для получения доступа к вашей домашней сети. Затем опытный хакер может использовать ваши устройства Wi-Fi и другие сетевые ресурсы для проведения распределенных атак типа «отказ в обслуживании» (DDoS) против более крупных сетей. Возможно, еще более тревожным является идея о том, что какой-то незнакомец наблюдает за видео с ваших внутренних и наружных камер видеонаблюдения.

Есть несколько шагов, которые вы можете предпринять, чтобы убедиться, что ваша домашняя система безопасности защищена от злонамеренных кибер-злоумышленников. Для начала замените системный пароль по умолчанию на уникальный, содержащий сочетание букв, цифр и символов. Если возможно, время от времени меняйте пароль. Кроме того, убедитесь, что ваша домашняя сеть безопасна. Проверьте настройки безопасности на своем беспроводном маршрутизаторе и подумайте о моделях, которые добавляют дополнительный уровень защиты программного обеспечения, например Bitdefender Box 2.

Некоторые поставщики систем безопасности используют технологию скачкообразной перестройки частоты для предотвращения помех сигнала, в то время как другие используют встроенное шифрование, но ни одна из функций не является стандартной, поэтому обратитесь к производителю, если вам требуется дополнительный уровень безопасности.

Кроме того, следите за журналами камеры, чтобы узнать, когда к ним обращались. Если вы замечаете активность камеры в неурочные часы или когда вы знаете, что никого нет дома, это может указывать на то, что ваша система взломана. Наконец, убедитесь, что ваше системное программное обеспечение и все подключенные устройства обновлены.Обновления прошивки часто решают проблемы безопасности и могут помочь защитить вашу систему от проникновения.

Чтобы узнать больше, ознакомьтесь с нашей наградой «Выбор читателей», чтобы узнать, каким системам домашней безопасности и брендам доверяют другие читатели PCMag.

.
