Устройство и схема работы складных ворот для гаража

Подъемные складные ворота позволяют сэкономить место

Изготавливают опорный надежный каркас и прочное полотно, чтобы закрыть проем. Створка перемещается по направляющим полозьям или без них.

Принцип устройства конструкции:

• полотно делают цельное, створки работают благодаря системе шарниров и рычагов;
• используют механический или электрически привод;
• систему рычагов ставят внизу створок, а ролики служат для движения полотна по направляющему профилю.

Большинство складных конструкций безупречно работает при большой толщине выпавшего снега.

Преимущества и недостатки

Надежное полотно поднимается на потолок гаража, поэтому машина подъезжает непосредственно к воротам. Конструкцию утепляют внутри, декорируют снаружи. Для открывания не нужно выходить из авто, ворота хорошо подходят для двойных гаражей.

К недостаткам относят уменьшение проема по высоте, что учитывают при составлении проекта. Механизм выдерживает только расчетную нагрузку, увеличение сверх нормы уменьшает срок работы.

Виды подъемных ворот по типу открывания

Гаражные рулонные ворота сворачиваются в рулон и не требуют дополнительного места

Владелец может сделать в воротах окно с решеткой, устроить калитку для прохода людей. Для безопасности в складных воротах стоят фотоэлементы, которые блокируют подъем или опускание створки, если между ее краем и полом находится препятствие.

Полотна разных конструкций поднимаются вверх, но каждый вид работает по-разному:

• створка может поворачиваться в проеме, при этом полотно иногда оснащают встроенной калиткой;
• секционные ворота удобны тем, что состоят из отдельных сегментов, которые поэтапно складываются при движении, затем расправляются на потолке;
• рулонные скатываются в своеобразный сверток.

Для защиты от воров изделия снабжают задвижкой в виде засова на пружине, устанавливаемой внутри. Снаружи ставят замок ригельного типа.

Поворотные створки

Изготавливают целую раму с заполнением, которая при повороте немного выдвигается наружу проема, затем по направляющим съезжает на потолок. Движению помогает подъемный механизм для ворот гаража в виде растянутых пружин во внутреннем устройстве.

Конструкция прочная, полотно не имеет мостиков холода, т. к. отсутствуют соединительные швы. Необходимо монтировать усиленную опорную раму.

Складные (секционные) полотна

Секционные ворота требуют тщательного расчета размеров

Полотно слаживается при взаимодействии барабанов, пружинного механизма, шарниров и тросов. Конструкция требует тщательно расчета размеров отдельных секций, которые стыкуют с помощью петель. Сегменты легко менять по отдельности при ремонте.

Можно установить в проемы в форме трапеции или арки. Средняя степень защищенности от вандалов, а ролики при высокой нагрузке быстро изнашиваются.

Рулонные ставни

Полотно составлено из отдельных ламелей, чаще всего это алюминиевые планки. Приемный барабан ставят под потолком, а по бокам монтируют направляющие полозья. Составная конструкция фиксируется к барабану стальным тросом.

При вращении барабана створка скручивается в сверток и наматывается на втулку. Роликовая конструкция имеет низкую сопротивляемость взлому.

Способы управления

Механический способ открытия ворот

Механическое управление предполагает использование мускульной силы, что не всегда удобно. Для повышения комфорта устанавливают электрический мотор. Есть способ управления брелоком или по телефону, чтобы не выходить из авто и не нажимать кнопку.

Различные варианты:

• Механический способ. Монтируют пружинный рабочий механизм с наружной стороны передвижения. После остановки нужно выйти из машины и вручную открыть полотно. Пружинное устройство компенсирует массу рамы с полотном, и требует приложения усилия 10 – 20 кг (100 – 200 Н). Применение ручного управления обусловлено невысокой стоимостью, надежностью, простотой применения и безопасностью.
• Автоматический. Поднимает и опускает створку электропривод. Для пуска используют фотоэлементы, инфракрасный или лазерный сигнал, датчики движения, фоторадары. Стандартная комплектация включает 2 кнопки-клавиши, которые нужно нажать, выйдя из машины. Есть сложные системы управления в устройстве гаражных ворот с узнаванием номера авто и даже биометрии человека. После закрывания створки срабатывает блокировка, открыть ворота вручную нельзя.
• С пульта, брелока. Для такого управления определен доступный радиус, который составляет около десяти метров. Комфортное использование позволяет запускать автоматический привод, не выходя из автомобиля. В доме или на входе в ворота ставят пульт дистанционного управления со стационарными кнопками, с помощью которых запускают электропривод. Для надежности владелец кодирует сигнал от злоумышленников.

Удобнее всего управлять с помощью мобильного телефона. Собственник выбирает, что ему удобно: смартфон или коммутатор. На телефон скачивают приложение (GSM модуль). Такой метод оказывается рабочим только при наличии интернета в регламенте онлайн. Программа удаленно отслеживает состояние ворот, когда владелец находится вне дома. Приложение сходно с программой для видеонаблюдения.

Выбор привода

Собрать гаражные ворота проще, если предварительно определить совокупность механизмов для приведения в действие створки. Привод превращает один вид энергии в другой, передает ее исполнительной группе.

Разновидности используемых приводов:

• Система противовесов. Схему редко устанавливают в частных гаражах, больше применяют на промышленных ангарах, складах. Система подходит для подъема тяжелых и громоздких полотен. К низу створки крепят трос, дальше его тянут сквозь механический блок. Пакет монтируют на потолке, ближе к другой стене. В этой области навешивают противовес по массе больше веса створки. При открывании полотна груз снижается, при закрытии — поднимается.
• Шарнирно-рычажный (рычажно-пружинный). Привод такого типа ставят в частных гаражах или ракушках. Конструкция включает рычаги, ролики, пружины. Профили для перемещения шарниров крепят на потолке и по бокам проема. Внизу полотна ставят пружины, рычаги, а систему роликов размещают вверху. Привод фиксируют к потолку, при этом контролируют вертикальность и горизонтальность профилей и натяжение троса.

Оборудование должно быть удобным, отличаться количеством процессов в соответствии с требованиями. Излишние функции, которыми снабжают привод некоторые производители, иногда просто не нужны. Они перегружают систему, требуют настроек по сложной инструкции.

Необходимые инструменты и материалы

Инструменты необходимые для установки ворот

Чтобы выполнить монтаж гаражных ворот своими руками, понадобится профлист, профильная труба, стальные уголки, 2 пружины и 2 ролика. Готовят метизы, швеллер.

Под рукой должны быть инструменты:

• гаечный ключ, электродрель, шуруповерт;
• отвертка, молоток;
• болгарка, сварка.

Для разметки используют рулетку, правильность установки проверяют уровнем и отвесом.

Сооружение складных ворот для гаража своими руками

Чертеж ворот

При монтаже обеспечивают свободное место для крепления направляющих, выравнивают стены.

Последовательность действий:

• разработка чертежа с размерами;
• монтаж опорных столбов к стенам;
• установка складного каркаса, крепление полотен;
• облицовка и утепление ворот.

Рама ворот должна выдерживать усилие от нагрузки. Стены из бетона, кирпича не нуждаются в усилении, а пенобетон и газобетон усиливают каркасом.

Разработка чертежа

Стандартный чертеж содержит эскиз для изготовления створки, где есть размеры деталей рамы, проема, заполнителя. Включают схему размещения профилей на вертикальных стенах и потолке.

Рассчитывают, чтобы при проезде авто с боков было минимум 30 см свободного пространства. Облегчат задачу готовые типовые проекты, которые подходят для конкретных условий.

Установка несущих столбов

Опора должна выдерживать нагрузку и быть прочно зафиксированной к вертикальным поверхностям с двух сторон. Монтаж делают после отделочных работ.

Собранную несущую конструкцию выставляют в проеме по уровню, на полу кладут опорную деталь, проверяют ее горизонталь. Нижние торцы выставляют по отвесу. Фиксируют раму метизами, которые выбирают по материалу стены.

Монтаж складного каркаса, навеска створок

Стальные профильные трубы нарезают по размерам панелей. Их раскладывают на ровной поверхности, земле, чтобы сделать раму. Секции фиксируют друг к другу петлями, соединяют так, чтобы не было перекоса.

Для прочности и жесткости предусматривают диагональные и поперечные элементы, которые устанавливают по всей площади складного каркаса.

Монтаж секций не займет много времени. Их поочередно ставят между направляющими профилями. Затем на торцах фиксируют роликовые опоры, для чего применяют болтовое соединение.

Часто крепежные металлические накладки уже есть на полотнах, к ним крепят небольшой держатель с шарниром. При установке различают фурнитуру для правой и левой стороны, отметки есть на деталях.

Обшивка и утепление ворот

Для утепления ворот чаще используют пенопласт, т.к. он не впитывает влагу

Микроклимат в помещении гаража поддерживают отоплением и изоляцией воротного полотна от холода. Для утепления применяют:

• минеральную вату;
• пенопласт, пенополистирол.

Минвату берут редко, т. к. она впитывает воду. Для ее установки требуется двойной реечный каркас с гидроизоляцией. Пенопласт можно ставить на рейке, клеить непосредственно на подготовленное полотно ворот. Обшивают листовым или профилированным металлом.

Частые проблемы при установке подъемных ворот

Примерзшее полотно проливают горяей водой

Если есть шум работающего мотора, но при этом полотно не приходит в движение, причиной может быть блокировка механизма лишним препятствием на пути роликов. Вторая причина в порче пружины.

Если привод не работает совсем, отключают блокировку и открывают ворота вручную. В этом случае находят поломку в автоматике или в конструкции самих ворот.

Самостоятельно открывается створка поле закрытия — неверные настройки работы привода.

Вибрация при открывании говорит о расслабленных метизах, которые нужно проверить и закрутить.

Если нижняя часть полотна примерзла к основанию, используют горячую воду, но не кипяток.

чертежи, изготовление, материалы, установка Подъемно складные ворота своими

Главная > Дизайн > Подъёмные ворота своими руками: простые конструкции механизмов. Подъемные ворота для гаража своими руками: чертежи, изготовление, материалы, установка Подъемно складные ворота своими

В данном материале мы постараемся рассмотреть, как можно выполнить быстро и качественно гаражные подъемные ворота своими руками. Самым главным преимуществом подобной конструкции выступает то, что при открытии гаража, створка ворот перемещается под потолок, что намного удобнее, нежели при раскрытии распашных ворот, которые при открытии занимают много места.

Что ж, вот вы решились сделать подъемные ворота в гараж, причем решили провести все работы своими руками. Из всех доступных решений, наиболее простым считается конструкция ворот, монтируемая на пенал-гаражи . Но, такое решение имеет один существенный минус – между проемом и полотном ворот остается технологический зазор, что просто недопустимо в наших природных условиях, поскольку помещение в обязательном порядке должно быть утеплено!

Необходимо, чтобы в закрытом состоянии полотно прилегало максимально плотно. На ряду с этим следует задуматься и о калитке, чтобы зимою при полном открытии не нагонять морозного воздуха в помещение.

Для сборки каркаса калитки сгодятся деревянные бруски, для подъемных гаражных ворот же стоит воспользоваться профилем из алюминия. В последнем случае отделка будет производиться с внешней стороны листами профнастила или любого другого не тяжелого материала при помощи саморезов.

Очень важно выполнить конструкцию таким образом, чтобы готовая калитка открывалась на улицу , а не наоборот! В противном случае при раскрытии гаражных ворот не исключено самопроизвольное открытие калитки, что может стать причиной травм.

Габариты подъемных ворот стоит предусмотреть чуть большими, чем протяженность гаражного пролета, приблизительно на 10 сантиметров.

Это необходимо, чтобы гарантировать помещению отсутствие зазора между стенкой и самими воротами (где-то по 5 сантиметров).

Нижняя область полотна должна быть оборудована колесиками. Если вы выполняете работы своими руками, то сгодятся и обычные роликовые колесики. Лучшая работа будет гарантирована при наличии вертикальных направляющих – здесь может сгодится профиль УД для установки . Купить его можно в строительном магазине, причем толщина материала должна быть примерно 0,6 миллиметров.

Можно предположить, что направляющие из УД профиля будут не лучшим решением в качестве боковых направляющих для подъемных ворот в гараже, и что их быстро погнет, однако практика показывает, что на них оказывается несильная нагрузка, а потому с работой материал справляется на отлично.

Что касается дверей, то они подвешиваются на переднюю стену гаража при помощи цепей таким образом, чтобы верх полотна вплотную подходил к проему, а центр тяжести оказался чуть ниже креплений. Также есть смысл использовать для крепления металлические полосы.

При закрытии нижняя кромка гаражных ворот должна попадать в специальное углубление, которое не позволит полотну отходить от постройки. При этом подъемные ворота под собственным весом должны прислоняться вплотную к проему. Изнутри внизу полотно оснащается специальной задвижкой для надежного закрытия.

Гаражные подъемные ворота своими руками: видео

Облегчить поддержание в верхнем положении и поднятие воротной створки вверх поможет противовес , выбирать который следует исходя из массы установленного полотна. В данном случае оси роликов, сквозь блоки, дополняются специальными тросами, которые и нагружаются противовесом.

Не забудьте установить держатель с противоположной стороны внизу, чтобы гаражные ворота было удобнее открывать снаружи, в качестве такового подойдет обыкновенная дверная ручка.

Таким образом мы охватили вкратце всю технологию, теперь вы знаете как установить своими руками подъемные ворота в гараж. В конце предлагаем посмотреть еще несколько видео.

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Отличительные черты конструкции

Подъемные ворота в гараж отличаются тем, что для их работы устанавливаются усиленные подъемные приводы, которые могут быть нескольких видов. На сегодня выделяют такие типы механизмов:

• Шарнирно-рычажное устройство.

Оно способно открывать сплошную створку благодаря встроенным роликам, пружинам и рычагам. Этот тип оборудования является наиболее распространенным и подавляющее большинство автовладельцев оборудуют свои гаражи воротами именно на его основе. Принцип действия предельно прост.

По краям проема устанавливаются угловые направляющие, которые укрепляются под потолком. Воротное полотно приводится в движение благодаря пружинам и рычагам на нижней его части по бокам.

Открывая такие подъемные гаражные ворота, створка плавно передвигается на роликах, которые закреплены в ее верхних углах.

Устанавливая такую систему своими руками, следует уделить особое внимание точности регулировки направляющих по горизонтали и вертикали. Также учитывайте, что пространство от проема до потолка должно составлять не менее 30 см, а до стен – около 45 см.

Автоматический привод в этом случае устанавливается на потолке и отворяет полотно с помощью троса, одна сторона которого крепится к створке, а другая к самому приводу. Этот трос располагается в металлическом профиле, который также крепится в подвесном состоянии на кронштейнах к потолку.

• Система противовесов. Этот тип механизма используется в основном в промышленных целях, для отворения массивных ворот. Зачастую такими воротами оборудованы большие гаражи для автобусов.

Принцип функционирования заключается в том, что гаражные ворота отворяются специальными весовыми брусками, которые по массе чуть больше веса самой створки.

Так, к нижней части воротного полотна крепится один край лебедки, которая пропускается через механический блок на потолке и ко второму ее концу прикрепляется противовес.

При открытии ворот противовес опускается, а при закрытии поднимается. Для большей наглядности принцип работы системы приведен на схеме ниже.

• Гидравлические приводы. Такие механизмы наиболее практичны и легки в эксплуатации, однако, самые дорогие. Своими руками соорудить такую систему будет очень сложно, но комплекты приводов можно приобрести в специализированных магазинах.

Здесь все просто: два мощных привода крепятся с двух крайних боков внутренней стороны воротного полотна, а гидравлические трубки, которыми они оснащены, монтируются во внутренней части проема. Важным фактором для этого устройства является правильный уход. Нужно постоянно следить за плавностью работы приводов.

Если обнаружатся малейшие затруднения, следует смазать гидравлические трубки специальным маслом. Гаражи с таким механизмом надежно защищены, поскольку в приводах применяются технологии, которые практически исключают возможность взлома.

Определившись с подходящими для вас подъемными механизмами, стоит подумать о том из какого материала можно изготовить ворота в гараж. Лучше, конечно же, остановить выбор на изделии из металла.

Металлические ворота прослужат дольше, в отличие от изделий из дерева, которые меньше защищены от факторов внешней среды и подвержены риску появления грибка.

Однако в этом случае следует понимать, что вес металлических ворот должен быть соизмерим с мощностью подъемной системы. Идеальным вариантом в этом плане являются гаражные подъемные конструкции из профнастила.

Мастерим врата самостоятельно

Раздумывая о том, какие ворота лучше поставить в свой гараж, вы можете пойти по одному из двух путей. Можно соорудить подъемные ворота полностью своими руками или приобрести готовый комплект и самостоятельно установить его в гараж. Если вы выбрали первый вариант, вам нужно будет учесть некоторые важные моменты.

Для начала вам нужно будет тщательно провести необходимые замеры, определиться с параметрами конструкции и составить чертеж. Лучше всего изготовить ворота с шарнирно-рычажным механизмом, схема которого представлена ниже.

Делая чертеж, вы можете воспользоваться уже готовыми рисунками, наиболее понятный и полный изображен ниже.

Исходя из этого чертежа, вам останется лишь подставить цифры своих замеров и приступать к работе. Для строительства вам понадобятся такие материалы и инструменты:

• строительный уровень и рулетка;
• металлические листы для формирования полотна створки;
• аппарат для сварки;
• электрическая ножовка по металлу;
• дюбеля и кронштейны;
• электродрель;
• металлические профили и уголки.

Подготовив все эти элементы, начните работу с изготовления каркаса для створки. Для этого возьмите профили нужной длины и расположите их на ровной поверхности так, чтобы получился квадрат или прямоугольник, соответствующий величине проема. Затем сварите углы.

Теперь возьмите металлические листы и приложите их к готовому каркасу по всему периметру, приварите все места соприкосновений.

Когда створка готова, вам нужно будет сделать направляющие. Возьмите металлические профили нужной величины и соедините их уголком, приварив места стыков. У вас выйдут две угловые направляющие, которые нужно закрепить в проеме с помощью дюбелей или сварки в случае, если установлена металлическая рама. Верхние концы направляющих нужно будет соединить между собой, приварив горизонтальную балку.

Теперь приварите кронштейны с роликами к верхним уголкам готовой створки. Вставьте ролики в направляющие.

С двух краев полотна прикрепите пружинно-рычажные механизмы.

Установите рычажный кронштейн посередине верхней части створки.

В заключение установите привод и центральный профиль на потолок и проведите через него трос, один край которого закрепите к самому приводу, а вторую сторону к рычажному кронштейну.

Теперь ваши подъемные ворота в гараж полностью готовы. Осталось проверить работоспособность всей системы.

Как видите, соорудить своими руками такие гаражные ворота не так сложно. Главное, проводите точные замеры и будьте внимательны при монтаже направляющих. Учитывая эти нюансы, вы оборудуете свой гараж надежным изделием, которое прослужит долгое время.

.

Большинство автолюбителей со стажем отдают предпочтение старым распашным или створочным вариантам ворот, считая их наиболее защищенными и надежными из-за большого веса и толщины металла. Но, как показывает практика, у створочных систем существует достойный конкурент, а именно — откидные гаражные ворота. Популярность откидной конструкции такова, что сегодня на ее долю приходится примерно три четверти продаваемых ворот для гаражей. Стоит разобраться в причинах.

Преимущества и недостатки гаражных откидных ворот

Чтобы понять разницу в пользовании подъемными — откидными системами и старой распашной конструкцией, необходимо хотя бы пару раз испробовать их на практике, для знающего человека разница видима невооруженным глазом:

• Откидная система ворот позволяет при выезде из гаража избежать образования «слепой» зоны. В подъемных системах нет створок, закрывающих обзор, из-за чего в гаражных кооперативах ежегодно бьются десятки машин;
• Отсутствие распашных створок при открытии дверей увеличивает пространство для маневра перед воротами, нет необходимости ставить машину за пару метров от дверного проема, чтобы иметь возможность открыть- закрыть гараж.

К сведению! Зачастую водители решают поменять обычные ворота на откидные только по одной причине: в сильный ветер есть шанс получить удар створкой по кузову автомобиля в момент выезда.

Откидные ворота дешевле в изготовлении, они удобнее в пользовании, простое устройство позволяет построить своими силами. Но установить подобную систему можно не в каждом гараже, как минимум необходимо свободное пространство в потолочной части над входом в гараж.

Строим откидные ворота для гаража своими руками

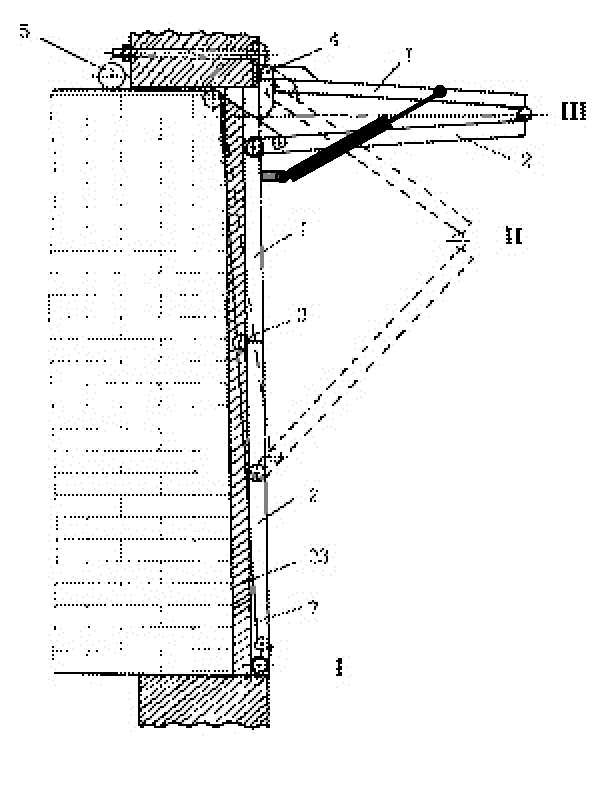

Устройство и принцип работы ворот понятны из приведенной схемы и чертежа:

1. Конструктивно ворота представляют собой две рамы — собственно щит, или панель, закрывающая дверной проем, и несущая опорная рама с направляющими элементами;
2. При открытии верхняя часть откидных ворот отклоняется и на роликах или подшипниках перемещается по двум направляющим до тех пор, пока панель полностью не окажется на двух горизонтальных балках;
3. Нижний край панели поднимается вверх и фиксируется в таком положении.

Плоскость откидных ворот совершает движение, напоминающее обкатывание условной цилиндрической поверхности большого радиуса. Чтобы облегчить подъем стальной или деревянной панели откидных ворот, в конструкции используются компенсационные пружины или противовесы в виде подвешенного на тросах груза.

Важно! В отличие от распашных систем, в откидных воротах отсутствуют наружные петли, которые легко срезать болгаркой. При этом панель, закрывающая дверной проем, прилегает к несущей раме изнутри, соответственно, злоумышленникам выдернуть ворота гаража тросом, зацепленным к фаркопу пикапа или трактора, намного сложнее.

Изготовление узлов откидных ворот

Проще всего изготовить конструкцию откидных ворот из стального уголка и швеллера. Первоначально потребуется измерить габариты дверного проема, вырезать из швеллера и сварить раму дверного проема гаража.

В верхней части рамы приваривают два горизонтальных уголка с шириной полки не менее 40- 50 мм. Длина каждого уголка составляет более двух метров, поэтому выполнять сварочные работы и сборку всей конструкции необходимо «на земле», до установки системы откидных ворот в дверной проем.

Угол крепления уголка к раме необходимо выверить по строительному уровню. После сваривания с рамой каждый уголок укрепляют временным подкосом из доски или деревянной рейки, чтобы избежать деформации конструкции в момент ее установки в дверной проем гаража.

Если в системе откидных ворот будет использоваться подъемник в виде подвешенных на тросах грузах, к верхней части рамы необходимо приварить по одной шпильке с бороздковым роликом, диаметром 30- 50 мм.

Особое внимание следует уделить изготовлению основной панели откидных ворот. Конструктивно откидная панель представляет собой раму из трубы или металлического трубчатого профиля с приваренными в нижней и верхней части выносными опорами -кронштейнами.

Трубчатый каркас панели необходимо разметить и сварить точно по размерам стационарной рамы. Главное условие — сварку выполнять в три приема, чтобы каркас откидной панели из-за перегрева не вывернуло «пропеллером».

Вначале вырезанные куски профиля выкладываются на ровной площадке и фиксируются между собой точечной сваркой. На втором этапе стыки проваривают с одной стороны откидной рамы, через 30 минут переворачивают и проваривают с обратной стороны. Если каркас панели получился строго в одной плоскости, можно крепить листовой металл, в противном случае потребуется аккуратная рихтовка с помощью паяльной лампы и кувалды.

Сборка и установка откидных ворот

Перед установкой системы откидных ворот потребуется выполнить предварительную сборку конструкции. Для этого стационарную раму с приваренными уголковыми направляющими выкладывают на ровной горизонтальной площадке. Поверх рамы укладывают только что сваренную подвижную панель, выравнивают ее положение так, как она будет стоять в закрытом положении в дверном проеме гаража.

Для соединения двух частей ворот потребуется приварить к верхнему профилю панели косые кронштейны с роликовыми или подшипниковыми катками.

От того, насколько точно будут установлены опоры, зависит надежность и плавность срабатывания механизма подъема. На приваренные к стационарной раме шпильки одевают бороздковые ролики. К нижней балке панели приваривают дополнительные Г-образные кронштейны, к которым будет крепиться трос лифта-подъемника опорных ворот.

Остается установить стационарную раму в дверной проем гаража и закрепить ее с помощью анкерных болтов к боковым стенам гаража. Впоследствии места креплений потребуется тщательно залить бетонным раствором и заштукатурить.До того момента, как стационарная рама будет окончательно закреплена, потребуется выровнять ее положение по строительному уровню. Далее необходимо сделать П-образное приспособление, с помощью которого концы уголковых направляющих фиксируются к потолку.

На сегодняшний день разработано и успешно реализовано на практике множество разнообразных гаражных ворот. Среди всех существующих вариантов особым удобством и эргономичностью отличаются традиционные подъемные ворота, эффектно уезжающие под потолок гаража во время открытия. При этом собрать и установить подъемные гаражные ворота можно самостоятельно.

Существует 2 основные разновидности подъемных гаражных ворот.

Ворота подъемно-секцион ного типа

Полотно подобных ворот состоит из ряда отдельных панелей, высота каждой из которых составляет порядка 50 см. Для изготовления панелей может использоваться сталь, древесина и пластмасса.

Для соединения панелей используются шарнирные петли. Ролики, муфты и прочие подвижные элементы изготавливаются из стали либо пластика, для изготовления направляющих применяются нержавеющие материалы.

Внутренняя часть полотна обязательно утепляется (преимущественно пенополиуретаном), что позволяет сохранять дополнительное тепло внутри гаража.

Среди главных преимуществ подъемно-секцион ных ворот следует отметить следующие моменты:

• безопасность использования;
• простота и максимально удобство эксплуатации;
• неплохие прочностные характеристики.

Главным недостатком этого подвида ворот является практически полное отсутствие возможности взлома и незаконного проникновения. Помимо этого, вы не сможете сделать такие ворота самостоятельно – это крайне сложно.

Единственный доступный вариант – купить заводской комплект и смонтировать ворота самостоятельно по инструкции.

Ворота подъемно-поворот ного типа

Подобную конструкцию можно собрать и установить самостоятельно. При открытии этих ворот поднимается сразу целая створка. За движение подвижной части отвечает система шарнирно-рычажко вого типа. Ворота характеризуются отличными прочностными характеристиками (итоговый показатель зависит от свойств материала изготовления) и обеспечивают надежную защиту гаража от посягательств злоумышленников.

Конструкцию можно собрать без использования направляющих и роликов. Благодаря этому полотно будет передвигаться бесшумно.

Для сборки такой конструкции не нужны узкие технические знания. Больших финансовых вложений данное мероприятие тоже не требует.

Достоинства и недостатки

Как и все существующие механизмы, подъемные гаражные ворота имеют ряд сильных качеств и некоторые недостатки.

Достоинства

Главным преимуществом рассматриваемых систем является повышенная противовзломност ь. Единственный вариант попасть внутрь гаража – прорезать полотно. Подпилить раму и попасть внутрь без привлечения внимания практически невозможно.

Вторым важным преимуществом конструкции является длительный срок службы. Однако для того чтобы ворота служили по-настоящему долго, для изготовления полотна следует использовать оцинкованный металл высокого качества.

Ворота не занимают пространство перед гаражом, что делает въезд и выезд максимально удобными.

Недостатки

Среди основных недостатков подъемных ворот нужно отметить следующие положения:

• большой вес конструкции. Недостаток относительный – другие существующие конструкции весят не меньше. Но чтобы эксплуатация подъемных ворот была безопасной, нужно уделить особое внимание качеству и надежности рамы;
• несколько увеличенный расход исходных материалов;
• некоторые неудобства при заезде в гараж. К примеру, вам нужно будет постоянно выходить из машины, не доехав до гаража примерно 1,5-2 м – без такого запаса ворота попросту не откроются.
• в открытом положении ворота отнимают примерно 20-30 см высоты проема;
• в случае существенного повреждения полотна, его придется полностью демонтировать.

Однако, несмотря на все свои небольшие недостатки, такие ворота являются невероятно удобным и эргономичным решением.

Особенности исполнения конструкции

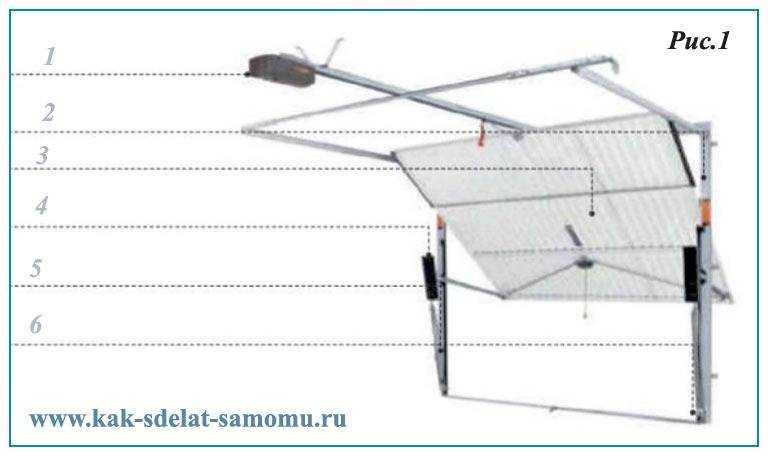

Традиционные подъемные ворота состоят из множества элементов. Ознакомьтесь с функциями каждого из них.

Рама выполняет функцию основы для всей конструкции. Рама должна быть максимально жесткой и надежно зафиксированной в стене гаража.

Боковой профиль – это направляющий элемент, по которому движется основная часть конструкции.

Направляющие – без них, как уже отмечалось, можно обойтись. Но по возможности лучше не исключать их из состава конструкции.

Полотно. Изготавливается в виде цельного устройства. Обычно выполняется из профнастила. Иногда для изготовления полотен используют и древесину, однако от такого решения лучше отказываться – материал тяжелый и сравнительно недолговечный.

Утеплитель. Укладывается между листами полотна. Удобнее всего применять пенополиуретан.

Ролики, пружины и рычаги. Эти элементы отвечают за передвижение воротной створки. Створка поднимается по направляющему элементу, ближе к потолку занимает горизонтальную позицию и в завершении фиксируется параллельно потолочной поверхности.

Обеспечивают более легкий подъем полотна.

Электрический или механический привод. Электроника удобнее – для управления воротами достаточно нажать кнопку на переносном пульте. Механика же в большинстве случаев надежнее. Если вы решите использовать электрический привод, помните важное правило – воротный щит должен иметь несколько облегченную конструкцию.

При желании готовое полотно можно украсить разнообразными декоративными элементами. Все они доступны в продаже в специализированн ых магазинах.

Важно помнить: любой декоративный элемент, в особенности, если это ковка, способствует увеличению веса конструкции. Знайте меру.

Что купить?

С изготовлением большинства элементов ворот можно справиться своими руками. Однако есть такие вещи, которые лучше купить уже в готовом виде и не тратить время. Отдавайте предпочтение приспособлениям, изготовленным из металлов хорошего качества. В целом же вам понадобится следующее:

Ворота своими руками

Собственноручное изготовление и установка ворот позволит вам сэкономить существенную денежную сумму на покупке готовой системы и услугах сторонних монтажников.

Видео — Монтаж секционных ворот

Первый шаг. Выберите подходящий тип механизма открывания ворот.

Наибольшей популярностью пользуются шарнирно-рычажко вые механизмы. Эта конструкция является долговечной и предельно простой. Однако его установка требует от монтажника повышенной точности на этапе размещения направляющих и установки уровня натяжения пружин. Направляющие должны быть установлены исключительно вертикально и параллельно.

Второй вариант – механизм, выполненный с применением противовесов. Трос крепится к уголкам опорной рамы в ее нижней части, проходит по блоку в направлении шкива, и уже на его (троса) конце находится некоторый противовес. Чем тяжелее и больше полотно, тем тяжелее должен быть используемый противовес. Отдавать предпочтение этому механизму рекомендуется исключительно в случае установки массивных и очень тяжелых подъемных ворот.

Видео — Подъёмные ворота вид изнутри

Второй шаг. Составьте проект ворот. Предварительно замерьте имеющийся проем и подготовьте эскиз (либо же выберите готовый вариант из открытых источников).

Третий шаг. Подготовьте приспособления для сборки ворот. Вам понадобится следующее:

• деревянные бруски высокой прочности;
• металлические штыри хорошего качества;
• уголки;
• кронштейны;
• жесткие пружины;
• металлические прутки;
• декоративные элементы.

Четвертый шаг. Соберите коробку будущих ворот из поперечного и пары вертикальных брусьев. Для соединения брусков используйте угольники, также подойдут пластины.

Пятый шаг. Заглубите нижнюю часть коробки в бетонную стяжку гаражного пола примерно на 20 мм и зафиксируйте изделие в проеме металлическими штырями.

Шестой шаг. Соберите раму и обшейте ее выбранным материалом.

Седьмой шаг. Изготовьте опору. В качестве исходного материала используйте уголок. Сделайте с помощью дрели в полке отверстие для фиксации к стойкам. Во второй полке подготовьте уже 3 отверстия под установку кронштейна. Для изготовления пружинной опоры воспользуйтесь швеллерным кронштейном.

Восьмой шаг. Подготовьте пластину из полосы стали. Соедините кронштейн и подходящую по параметрам пружину с помощью стальной пластины. Крайние витки закрепленной пружины выгните подобно зацепам. Снизу подсоедините контроллер натяжения, выполненный из металлического прутка.

Девятый шаг. Сделайте нижний шарнирный угол. Вам нужно просверлить в уголке отверстие порядка 8,5 мм в диаметре и приварите изделие к опорной раме конструкции, отступив при этом от нижней грани до центра подготовленного отверстия. Промежуток позволит вам разместить подъемный рычаг в нужном месте шарнира.

Десятый шаг. Прикрепите пластину к торцу подъемного рычага. Для надежной фиксации элементов используйте сварку.

Одиннадцатый шаг. Изготовьте рельсы для движения полотна ворот. В качестве исходного материала используйте пару уголков. Составьте их и сварите по одному краю. Расстояние между внутренними вершинами стальных уголков должно равняться 50 мм.

Двенадцатый шаг. Прикрепите готовую рельсу к ранее подготовленной пластине. Для крепления используйте сварку. При этом оставьте 8-сантиметровый отступ между осью направляющей детали и ребром поперечного изделия внизу. Ко второму концу рельсы прикрепите с помощью сварки кусок швеллера, при этом отступив порядка 15 см. Затем прикрутите швеллер к потолочному брусу болтом.

Видео — Направляющие для подъемных гаражных ворот, часть 1

Видео — Направляющие для подъемных гаражных ворот, часть 2

Тринадцатый шаг. Вмонтируйте в полотно несколько полупрозрачных вставок. Это необязательный пункт. Полупрозрачные вставки используйте при необходимости улучшения естественного освещения внутри гаража.

Видео — Каркас подъемных ворот, часть 3

Видео — Колеса для подъемных ворот, часть 4

Четырнадцатый шаг. Наклейте уплотняющую окантовку из резины. Также не помешает наклеить компенсирующие накладки. В комплексе эти элементы повысят устойчивость самодельных подъемных ворот.

Пятнадцатый шаг. Зафиксируйте полотно в коробке.

Таким образом, в самостоятельной сборке подъемных гаражных ворот нет сверхсложных задач, но к выполнению данной работы нужно подходить с максимальной ответственностью и знанием дела. Следуйте инструкции, делайте все максимально точно, и ворота вашего гаража станут его надежной и долговечной защитой.

Удачной работы!

Видео – Гаражные ворота подъемные своими руками

Владельцы автомобилей уделяют повышенное внимание технической оснащённости своего гаража. Главная роль при этом отведена установке прочных ворот, отличающихся функциональностью и эстетичностью. Особенной популярностью пользуются подъёмные ворота, которые несложно изготовить и установить своими руками.

Особенности подъёмных гаражных ворот

Планируя оснастить помещение для хранения транспортного средства самодельными подъёмными механизмами, тщательно ознакомьтесь с их конструктивными и эксплуатационными особенностями.

Внимательно проанализируйте положительные стороны конструкции, изучите отрицательные моменты.

Варианты конструкции ворот: какой выбрать

В гаражных помещениях используют различные типы подъёмных ворот:

Подъёмные ворота с поворотным механизмом надёжно защищают гараж. Для их изготовления можно использовать покупные комплектующие или воспользоваться самостоятельно изготовленными элементами. Последний вариант значительно сэкономит денежные средства.

Достоинства поворотных гаражных ворот

Подъёмная конструкция выгодно отличается от других типов гаражных ограждений. Главные преимущества:

Недостатки ворот с откидной створкой

Любая конструкция ворот, наряду с достоинствами, имеет определённые недостатки. Не являются исключением и механизм подъёмно-поворотного типа:

Главные части подъёмных конструкций — металлическая силовая рама, шарнирно закреплённое полотно и механизм перемещения.

Элементы конструкции подъёмных ворот не так многочисленны, как могло показаться

Рама конструкции изготавливается из стальных профилей прямоугольного сечения или прочных деревянных брусьев. Она является силовым элементом, несущим основную нагрузку. Коробка фиксируется в гаражном проёме и обеспечивает крепление подвески, связанной с механизмом перемещения.

Поворотная створка должна соответствовать параметрам гаражного проёма. Полотно представляет собой каркас, изготовленный из металлических профилей. Оно зашивается стальными листами или сэндвич-панелями. С целью уменьшения расходов иногда применяются деревянные щиты. Для защиты полотна ворот от коррозии его можно обить оцинкованной сталью. Дополнительную привлекательность ограждению придают декоративные панели, установленные с внешней стороны.

Устройство открытия ворот предусматривает использование одного из следующих механизмов:

• шарнирно-рычажного, отличающегося надёжностью и простой конструкцией. Он позволяет выполнить подъём створки с одновременным поворотом и предотвратить блокировку. При монтаже важно обеспечить точность установки направляющих и произвести регулировку пружин, способствующих перемещению;
• оснащённого противовесами привода, применяемого для массивных полотен. Такие ворота изготавливаются из толстой листовой стали или древесины тяжёлых пород. Устройство включает стальной трос, зафиксированный в углах металлоконструкции и проходящий через блок лебёдки к противовесу. Иногда вместо троса применяется стальная цепь. В конструкции с противовесами балансиры выполняют функцию пружин, компенсируя массу ворот.

Схема работы подъёмного механизма

Открытие подъёмных ворот с помощью шарнирно-рычажной конструкции осуществляется благодаря роликам и подъёмным рычагам. Перемещение полотна происходит по направляющим, закреплённым на потолке гаража.

После подъёма полотно фиксируется в потолочной части гаражного помещения. При этом низ створки формирует навес над проёмом. При закрытых створках пружины находятся в растянутом состоянии, а в открытом положении — в сжатом.

Многие владельцы автомобилей оборудуют помещения для хранения транспорта именно шарнирно-рычажной конструкцией.

Открытие щитового полотна может осуществляться вручную или с применением специального электрического привода, предусматривающего возможность дистанционного управления.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Выполнение замеров гаражного проёма — обязательная операция, осуществляемая на проектном этапе.

Можно самостоятельно разработать эскиз будущей конструкции.

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

При выборе материалов обратите внимание на их прочность и пожаробезопасность.

Выбор материалов и комплектующих зависит от размеров проёма, конструкции ворот и степени автоматизации.

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

  Раму лучше сделать из металлической трубы, но если ее нет, можно использовать деревянные бруски

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

  Каркас воорот также делается из металлической трубы

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

  Установка электрического привода позволит вам управлять воротами дистанционно

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Рекомендации по сборке и установке подъёмных ворот для гаража

Работы по изготовлению элементов ворот и установке собранной конструкции требуют предварительного ознакомления с пошаговой инструкцией.

Последовательность операций

Изготовление и установку узлов поворотных ворот осуществляйте по следующему алгоритму:

1. Сварите силовую коробку, используя металлические трубы прямоугольного сечения. Можно при необходимости собрать раму ворот из деревянных брусков.
2. Зачистите неровности и наплывы, образовавшиеся после окончания сварочных работ.

   Удаление неровностей и наплывов после сварки улучшит внешний вид ворот

3. Зафиксируйте каркас в дверном проёме, используя стальные стержни и кронштейны. Заглубите нижнюю балку каркаса на 2 см ниже уровня пола.
4. Соберите раму полотна ворот, соответствующую габаритам проёма с учётом необходимых для сборки зазоров. Соединяйте заготовки с помощью электрической сварки.
5. Обшейте раму листовым материалом, применяя сварку. При использовании сэндвич-панелей или деревянных щитов зафиксируйте обшивку саморезами. При необходимости установите листы утеплителя.
6. Закрепите по периметру резиновый уплотнитель. Его высота должна соответствовать зазору между полотном и установленной в проёме коробкой.
7. Изготовьте опорные кронштейны рычажного механизма. Просверлите отверстия крепления.
8. Смонтируйте направляющие планки из швеллера или двух сваренных уголков в потолочной части помещения. Это обеспечит возможность перемещения роликов шарнирного механизма.
9. Прикрепите с помощью болтов шарниры для перемещения створки.
10. Произведите предварительный монтаж собранного полотна ворот в гаражный проём. Выполните разметку точек фиксации поворотных шарниров.
11. Проверьте возможность свободного перемещения рычагов по направляющим планкам. Если возникнет необходимость, измените координаты точек крепления. Обратите внимание на параллельность расположения рычагов.
12. Произведите окончательное крепление элементов (после корректировки положения), используя стандартный крепёж и электрическую сварку.
13. Установите с противоположных сторон створки возвратные пружины, обеспечив их параллельное расположение.
14. Проверьте работоспособность пружинного механизма. Он должен обеспечивать полное закрытие ворот. При необходимости подберите противовесы необходимой массы.
15. Заделайте стыки по периметру силовой коробки, используя цементный раствор. Установите декоративные накладки по контуру рамы ворот.
16. Произведите покраску элементов конструкции.

Изготавливая механизм согласно пошаговой инструкции, контролируйте соответствие размеров. Руководствуйтесь значениями, указанными на чертеже или эскизе.

Чем утеплить полотно

Чтобы через створки тепло не уходило из помещения, их необходимо утеплить. Для этого можно использовать пенопласт, базальтовую вату или пенополистирольные панели.

Руководствуясь соображениями пожарной безопасности, лучше применять для утепления устойчивые к возгоранию материалы — базальтовую вату или листовой пенополистирол.

Для полноценного утепления используется резиновый уплотнитель. Он устанавливается по периметру ограждающей конструкции. Плотное прилегание эластичного уплотнения по контуру проёма затрудняет проникновение холодных воздушных масс в гараж.

Нюансы эксплуатации: что нужно сделать, чтобы полотно хорошо открывалось и не опрокидывалось

Важно соблюдать специальные требования для обеспечения безотказной эксплуатации. Обратите внимание на следующие моменты:

При правильной эксплуатации подъёмно-поворотных ворот проблемных ситуаций не возникнет. Важно контролировать состояние конструкции в процессе использования и, при необходимости, вовремя устранять возникающие дефекты.

Видео: из чего изготовить самодельные ворота с дистанционным складным механизмом

Ворота подъёмно-поворотной конструкции можно изготовить самостоятельно. Это серьёзная, но выполнимая задача. Используйте правильно разработанную документацию, соблюдайте технологию изготовления, применяйте качественные материалы. Результат — оснащение собственного гаража надёжными подъёмными створками, существенная экономия денежных ресурсов и получение дополнительных навыков работы с инструментом.

чертежи и схемы гаражных ворот, самодельные секционные и складные изделия для гаража

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

• поворотные;
• секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

• уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
• перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
• у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

• опорный столб;
• ответный столб;
• фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

• В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
• Нельзя повредить машину при случайном открытии.
• Проем не ограничен по высоте.
• Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
• Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
• Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

История появления ворот секционного типа

В 1950-х годах были изобретены секционные ворота, в тени популярных моделей их никто не замечал, только спустя 30 лет наметился рост популярности, и сейчас секционки занимают лидирующие позиции.

Причинами такой востребованности являются следующие факторы:

• Они практически не занимают пространства.
• Высокая прочность.
• Надежность.
• Внешний вид.

Единственный минус секционок – их высокая стоимость. Можно сделать секционные ворота по чертежам самостоятельно, существенно сэкономив при этом. Они ничем не будут отличаться от тех, которые вы купите в магазине или закажете по индивидуальным замерам.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

• Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
• Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
• Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
• Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

• металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;

• деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

• металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
• комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;

• стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

• компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
• резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
• стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;

• комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

• пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
• утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

• рулетка длиной 5 метров, строительный уровень;
• комплект гаечных ключей и набор различных отвёрток;
• электрическая дрель в комплекте со свёрлами;
• болгарка с отрезным кругом диаметром 180 мм;
• аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

• деревянной вагонки;
• пластиковой вагонки;
• ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Установка

Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.

Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:

• Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
• Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
• Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
• Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.

• Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
• Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
• Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
• Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
• Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.

Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:

• рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
• высота гаражных ворот не может быть менее 2,2 м;
• барабан лучше расположить сзади при достаточно низком подъеме;
• у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
• основным параметром считается масса полотна, приемлемый вес составит 100 кг;
• реверсную самоблокирующуюся лебедку можно устанавливать как привод;
• для установки автоматики лучше использовать автомобильную сигнализацию.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

• деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
• деревянные бруски 100×100 мм, которые будут применены для потолка;
• уголки из металла 40×40×4 мм для рельс;
• металлический прут диаметром 8 мм;
• пружина с внутренним диаметром 30 мм;
• металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
• штыри из металла. Они понадобятся для закрепления конструкции;
• швеллер 80 на 45 мм;
• полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

• сварочный аппарат;
• дрель со сверлами по металлу и дереву;
• болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

• карандаш;
• уровень;
• гаечные ключи;
• отвёртка;
• рулетка;
• молоток.

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Монтаж подъемных ворот.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Принцип их изготовления аналогичен, но все соединения производятся с помощью сварки.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

• Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
• Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Виды откатных ворот

Гаражи имеют разное местоположение и конструкцию, поэтому в определенных случаях ворота приходится приспосабливать к особенностям постройки

Поэтому следует обратить внимание на тот вариант, который подходит для определенного гаража:

• Подвесные. Такие конструкции часто устанавливают на въездах на территорию промышленных предприятий. Их механизм работает довольно просто – в верхней части установлено профиль, по которому перемещаются роликовые опоры. Рельсу делают прочной, чтобы она могла выдержать массу конструкции.
• Рельсовые. Верхняя балка в таких изделиях не применяется. Высоту таких ворот выбирают в зависимости от предполагаемой нагрузки на фундамент. Обычно используют всего 3 ролика. Два их них располагаются на створке. Третий способствует фиксации верхней части, чтобы она не смещалась в сторону.
• Консольные. Такие конструкции представляют большой интерес для владельцев гаражей, поскольку не имеют ограничений по габаритам транспорта. Для таких ворот устраивают отдельное основание. Сама створка не касается линии проема, она практически удерживается в воздухе.

Раму разных ворот собирают одинаково, однако роликовые опоры отличаются.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

О выборе модели гаражных ворот

В условиях нехватки свободного места к выбору воротной конструкции приходится подходить особенно тщательно. Хочется не только обеспечить безопасность автомобиля, но и минимизировать бюджет, а также позаботиться о комфортной эксплуатации.

Также неплохо подумать о неявных, но важных факторах: о частоте открывания, об удобстве зимней эксплуатации, о соответствии дизайну дома. Складная конструкция – только один из вариантов обустройства; возможны и другие варианты самодельных ворот в гараж:

• Распашные ворота. Гаражная классика, ценимая за простоту реализации и эксплуатации. Состоит из двух створок, подвешенных на петлях; встречаются автоматические модели. Минус: распашным воротам нужно пространство, и регулярное очищение этого пространства от снега.
• С подъемно-поворотным механизмом. Полотно, закрепленное на раме, поднимается и принимает горизонтальное положение, напоминая козырек над входом. Конструкция обладает высокой герметичностью, занимает минимум места; жестко закрепленное полотно надежно защищает от взлома. Недостатки: стоимость, уменьшение высоты проема и сложность изготовления своими руками.

Откатные. Створки двигаются по направляющим, система открывания может быть ручной или автоматической. Конструкция проста в изготовлении и использовании, но роликовая система нуждается в тщательном уходе и защите от осадков.

Строительство двустворчатых гаражных ворот с нуля

Эта статья может содержать партнерские ссылки, узнайте больше.

Двустворчатые гаражные ворота

— отличный способ добавить вашему дому привлекательности и создать функциональное пространство, если вы не будете парковать свои автомобили в гараже. Если вы знакомы с навешиванием дверей, изготовлением дверных коробок и работой с деревом в целом, этот проект можно выполнить за день или два без какого-либо предыдущего опыта. Фактически один из наших сотрудников взялся за этот проект самостоятельно. Они впервые навешивали двустворчатые гаражные ворота, и мы считаем, что результаты этого уникального дизайна говорят сами за себя.

Подготовка к установке двойной гаражной двери

Первоначальная гаражная дверь остро нуждалась в замене. Дверь была помята, и ее приходилось открывать и закрывать вручную. Деревянная отделка вокруг двери также показала свой возраст и больше не обеспечивала хорошую изоляцию элементов. Вот с чем мы имели дело с самого начала.

Фото: ManMadeDIY

Работа с существующей гаражной дверью вызвала несколько проблем с нашей сборкой. Сняв дверь гаража, мы заметили, что древесина, окружающая конструкцию, не была структурно прочной. Дерево гнило сверху и по бокам, и его нужно было удалить (где это возможно), укрепить и залатать.

Дом был построен в 1950-х годах и пострадал от термитов на левом столбе.

Фото предоставлено: ManMadeDIY

У нас было предчувствие, что будет повреждена дверная рама гаража, и мы были готовы устранить любые проблемы, которые возникнут у нас. Мы также знали, что часть дерева была окружена штукатуркой, и что мы не хотели пытаться полностью и потенциально дорого заменить ее.

Удаление всей конструкции могло привести к повреждению структурной целостности дома. Чтобы избежать проблем со структурой, вместо этого мы решили переделать существующую древесину и заменить кишащую термитами левую стойку. Мы использовали несколько 4×4, чтобы удерживать раму на месте, когда снимали и заменяли левую стойку. Затем мы залатали гниющую древесину, а затем переделали раму 1×4 на раму 2×4.

Поскольку мы устанавливали изготовленные на заказ двустворчатые гаражные ворота, мы смогли решить проблемы с рамой до того, как подогнали дверные коробки к размеру.

При встраивании нового дерева в существующую конструкцию следует использовать строительный клей, чтобы гарантировать отсутствие разделения двух кусков дерева в будущем. Смело наносите клей по бокам и в середине дерева, где он будет соприкасаться с существующей конструкцией.

Фото: ManMadeDIY

Затем мы измерили оставшееся пространство и создали план установки двустворчатых гаражных ворот. В нашем плане мы решили разместить стоячую распашную дверь с правой стороны и 2 двустворчатые двери с левой стороны проема гаражных ворот.

Строительные двустворчатые гаражные ворота

Мы приобрели металлические направляющие и шарнирные петли в Интернете, чтобы сэкономить время и сэкономить время на поездку в наш любимый магазин «Сделай сам». Мы рекомендуем выбирать металлические направляющие и шарнирные петли, которые выдерживают больший вес, чем необходимо, особенно если ваши двери будут выдерживать элементы, которые могут подвергнуть их дополнительной нагрузке и увеличить вес при намокании.

Петли для гаражных ворот Bifold можно приобрести примерно за 125 долларов. Вот пример того, что вам нужно искать при создании этого проекта.

Фото: Hager Companies

Чтобы повесить наши двери, мы построили три одинаковых по размеру дверных коробки из дерева и прикрепили их с помощью пистолета для гвоздей. Затем мы усилили каждую раму металлическими угловыми анкерами. Анкеры помогают конструктивно, обеспечивая при этом некоторую защиту от провисания. Дверь справа была прикреплена стандартными дверными петлями и фурнитурой.

Крайние левая и правая двери были обрамлены для окон, которые мы купили в местной Армии Спасения за 5 долларов. При черновой обработке компонентов для наших сборок вторичное использование часто является оптимальным решением для экономии денег и заботы об окружающей среде.

После того, как рамы были полностью собраны, мы устанавливаем их на петли и на бетонный анкер для крайнего левого шарнира. Мы предусмотрели расстояние 1/2 дюйма между каждой дверью, чтобы гарантировать, что двери будут двигаться при расширении и сжатии. Наша сборка проходила в Калифорнии, где в холодные зимние месяцы дополнительное пространство не является большой проблемой. Если вы живете в климате, требующем надежного уплотнения, можно добавить немного уменьшенный зазор и уплотняющую прокладку.

Имейте в виду, что двустворчатая дверь негерметична. Если ваш гараж является центральным местом скопления людей в холодную погоду, вы можете попытаться создать лучшую изоляцию с помощью дополнительной уплотняющей прокладки. Нашей целью было создать пространство, свободное от листьев, грязи и вредителей. Борьба с внешним мусором может быть достигнута путем добавления уплотнителя к внутренней нижней части двери.

Анкеры для двойного складывания нуждались в опорной точке на дальней левой стороне, которая была помещена прямо в цементный пол гаража. Для достижения этой цели мы использовали специальное сверло для цемента и цементный клей, которые помогают обеспечить стабильность, поскольку двустворчатая дверь используется регулярно. Мы верим в излишество, когда дело доходит до наших сборок, чтобы обеспечить долговечность готового продукта.

После того, как рамы были установлены, мы добавили панели из красного дерева, которые были выбраны для проекта. Добавляя панели постфактум, вы можете убедиться, что ваш первоначальный каркас работает так, как вы хотите, и внести коррективы, прежде чем переходить к этому шагу.

Наше красное дерево было покрыто водоотталкивающей пропиткой на красном дереве. Дом расположен в Южной Калифорнии, поэтому наш котик был хорошим выбором. Если вы живете в районе с менее благоприятными погодными условиями, вы можете подумать о покрытии полиуретаном или лаком, которые помогут защитить от снега, дождя и других неблагоприятных погодных условий.

Фото: ManMadeDIY

После установки панелей из красного дерева мы в последний раз зашлифовали и зашпаклевали черновой каркас. Дополнительное уплотнение было использовано вокруг деревянной рамы и лепнины, а также для герметизации окон. Затем мы применили отделку из красного дерева, начиная с верхней части и заканчивая боковыми частями.

На этом этапе ваш продукт должен быть похож на двустворчатые гаражные ворота, показанные ниже.

Фото: ManMadeDIY

Мы завершили часть нашего проекта гаражных ворот, добавив дверную фурнитуру и зачистки. Наша фурнитура включала засов на главной двери для дополнительной безопасности, а также простую, но элегантную черную ручку, которая резко контрастирует с внешним видом натурального дерева.

Фото предоставлено: ManMadeDIY

Обращая внимание на привлекательность бордюра, вы заметите, что мы также создали соответствующие рамы из красного дерева для окон дома и дополнили красное дерево темно-синим слоем краски, который был нанесен на наружные оштукатуренные стены дома. .

Если ворота гаража отделены от дома, они могут стоять сами по себе. В нашем случае мы привязали дизайн двери к окнам дома и большому внутреннему дворику, что обеспечивает цельный внешний вид дома.

Фото: ManMadeDIY

В ManMadeDIY мы часто сосредотачиваемся на мелочах проектов «сделай сам». Мы решили поделиться этим проектом, потому что он освещает совершенно другой аспект сборки своими руками. Наш строитель любит заниматься проектами в свободное время, но он не является профессиональным подрядчиком, плотником и т. д.

Независимо от того, устанавливаете ли вы двустворчатые гаражные ворота, строите новый внутренний дворик или занимаетесь другими проектами, правильное планирование и исполнение могут иметь решающее значение. Как говорится, семь раз отмерь, один раз отрежь.

Материалы, необходимые для изготовления двустворчатых гаражных ворот своими руками

• 4×4 обработанных деревянных столба (для фиксации структурной целостности)
• 2×4 для обрамления двери и порога
• Панели красного дерева 1×6
• Металлические направляющие
• Шарнирные петли
• Цементный анкер
• Сверло по цементу
• Шпаклевка
• Строительный клей
• Гвоздильный пистолет
• Гвозди
• Отделочные гвозди
• Водоотталкивающая натуральная морилка
• Замки и скобяные изделия

Двустворчатые гаражные ворота придают дому стильный внешний вид. Как видите, для этого не требуется много материалов, что делает его идеальным проектом на выходные после того, как вы подготовите необходимые материалы.

14 Суперпростых верстаков, которые можно собрать — семейный мастер на все руки

Каждой домашней мастерской (даже если это всего лишь кусочек вашего гаража) нужен качественный верстак. Один из этих 14 дизайнов обязательно удовлетворит ваши потребности. ПЛАНЫ ВКЛЮЧЕНЫ.

1 / 16

Складной и мобильный

Хотите мобильный верстак со значительной рабочей зоной, который складывается до толщины всего 7 дюймов? Материалы для изготовления того, что показано здесь, стоят около 100 долларов в домашних центрах. Или создайте его любого размера, который подходит для вашего домашнего магазина, отрегулировав размеры рамы для размещения складных частей. Посмотрите видеоурок и получите полные планы здесь.

2 / 16

Откидная крышка для стационарных инструментов

На протяжении многих лет у меня было множество мастерских и рабочих столов. Когда я был молодым обитателем многоквартирного дома, моя мастерская была размером 3 х 3 фута. кладовка для веников (реально!). Сегодня мне повезло, что у меня есть магазин с большим пространством для локтей. Но между тем большинство моих мастерских состояло из верстака с инструментами, спрятанного в углу гаража или подвала. Посмотрите на этот откидной верстак с ящиками, если он вам подходит. Вращающаяся центральная часть верстака дает вам двойную платформу для настольных инструментов. — Спайк Карлсен.

3 / 16

2×4 Construction

Вот стол для деревообработки, который легко и быстро собирается. Он также может поглощать настоящие удары. Этот верстак такой же прочный, как дорогой столярный стол в европейском стиле, но он полностью сделан из 2×4.

4 / 16

Суперпростые верстаки, которые можно построить

Посмотрите на эти суперпростые верстаки, которые вы можете построить сами!

6 / 16

Семейный мастер на все руки

Классический

Если этот верстак кажется вам знакомым, возможно, это потому, что вы видели похожий на него в магазине вашего отца или дедушки. Варианты этой конструкции существуют уже несколько десятилетий, и на то есть веская причина: скамья прочная, практичная и очень простая в сборке. Вы можете утром сбегать на лесопилку, прихватить несколько досок, и к полудню у вас будет вполне рабочий верстак. Полные планы проекта можно найти здесь.

7 / 16

Drop-Leaf

Это огромное рабочее пространство, доступное со всех сторон, которое легко складывается и убирается. Если у вас нет места для полноразмерного стационарного верстака, но вам действительно нужно место, чтобы разложить вещи, этот верстак — то, что вам нужно.

8 / 16

Легкий стол

Если вам когда-нибудь в доме понадобится легкая рабочая поверхность для шитья, рисования или учебы, этот для вас. Доберитесь до домашнего центра и купите пустотелую дверь; четыре туалетных фланца; 10 футов. длина 3 дюйма. труба ПВХ; 16 Шурупы № 10 длиной 1-1/4 дюйма и тюбик строительного клея. Подробнее см. здесь.

9 / 16

Создан на века

Воспользуйтесь этим простым чертежом верстака, чтобы построить прочный и прочный верстак с ящиками, который прослужит десятилетиями. В нем есть выдвижные ящики и полки для хранения инструментов. Это недорого. И даже новичок может построить его за один день.

10 / 16

Модульный

Вот дизайн верстака, который всегда готов к работе.  Эта компоновка скамейки позволяет быстро раскладывать, выдвигать и поворачивать в нужное положение все необходимые инструменты и рабочие зоны. Когда вы закончите день, вы сможете аккуратно спрятать все через пять минут!

12 / 16

Складной

Этот компактный гаражный верстак с выдвижными ящиками имеет раскладывающуюся верхнюю часть, которая раскладывается для получения дополнительного рабочего места и убирается, когда не используется. Он также имеет легко собираемые ящики и полку для удобного хранения. Давай сюда планы.

13 / 16

Разборный стол

Этот стол изготовлен из цельного листа 5/8 дюйма. фанера для блокирующей базовой стойки и лист 3/4 дюйма. фанера для рабочей поверхности и полок. Вам также понадобятся четыре 10-футовых. отрезки сосны 1×3 для окантовки и планок. Вот как построить этот разборный верстак.

14 / 16

Utility

Этот простой деревянный верстак идеально подходит для гаража или подсобного помещения, он практически не занимает места на полу, что позволяет хранить под ним вещи. Нажмите здесь, чтобы увидеть полные планы.

15 / 16

Kid-Size

Дайте вашему ребенку возможность создавать проекты на собственном верстаке «Сделай сам» — уменьшенной версии классической конструкции, которая используется уже более века. Получите полные планы этого детского верстака здесь.

16 / 16

Регулируемая высота

Сборка деталей проще всего, когда вы можете работать на удобной высоте. Но высота этой рабочей поверхности зависит от размера проекта. Эти коробки ABC, называемые так потому, что они сделаны со сторонами трех разных размеров, образуют основу сборочного стола переменной высоты. Поворачивая ящики или ставя их на бок, вы получаете три разные рабочие высоты.

Первоначально опубликовано: 14 ноября 2019 г.

Корпорация систем дверных стен | Вертикальные двустворчатые двери

Прокрутка



СОЕДИНИТЕ МИРЫ.

ДИЗАЙН БЕЗ ГРАНИЦ™

Свяжитесь с нами

Позвоните нам

В DoorWall Systems мы помогаем коммерческим архитекторам реализовать красивые решения открытого пространства с помощью Advanced Engineering вместо использования «просто еще одной двери».

Наши двустворчатые двери, открывающиеся вверх, и стеклянные двери, открывающиеся вверх, выглядят фантастически, имеют чрезвычайно долгий срок службы и являются решением многих коммерческих внутренних/внешних входов и архитектурных задач с открытыми стенами.

• Нулевой выступ тротуара

• Двойная, одинарная панель, четырехкратная конструкция

• Вертикальное подъемное настенное покрытие без неприглядных направляющих или фурнитуры

• Соответствующая стена0078

• Сокращение окружающего шума в конференц -залах для конференции для конфиденциальности

• Без пружин, гидравлика, или опасные точки сжима

• Самый высокий уважение в безопасности

• Согласие с UL 325 и NEMA.

  Двустворчатые двери, открывающиеся вверх, а также одинарные и четырехстворчатые двери

  Двустворчатые двери, открывающиеся вверх, вертикально складывающиеся открывающиеся стеновые системы, четырехпанельные двери и вертикально складывающиеся системы стеклянных стен не просто функциональны, они являются художественным продолжением вашего общий дизайн.

  Проще говоря, архитектура — это форма искусства. Когда видение и идея сочетаются с продуманным планированием и исполнением, в результате получается долговечный, легко функционирующий, безопасный и красивый восходящий шедевр. Мы в Doorwall Systems являемся специалистами по инновационному дизайну для ваших проектов открытого пространства. Когда перед вами стоит задача создать входные покрытия со сложными обстоятельствами, такими как низкие потолки или потребность в минимальном внешнем или внутреннем выступе, у нас есть ответы.

  Могут ли двери Solo, Quad или Bifold быть решением?

  Во всей архитектуре всегда есть желание и необходимость поднять планку дизайна. Мы помогаем вам создать баланс красоты, функциональности и экологичности с помощью двустворчатых, одинарных, двустворчатых и четырехстворчатых дверей , открывающихся вверх. Хотя мы предлагаем три основных стиля открывающихся вверх дверей, все они могут быть модифицированы в соответствии с функцией и конфигурацией любого помещения. Это означает, что какими бы ни были ваши потребности, наша команда найдет идеальный баланс стиля и функциональности, чтобы обеспечить тот «вау-эффект», который вы ищете.

  Наши модели можно адаптировать к любому интерьеру. Возможность иметь множество вариантов отделки, включая порошковое покрытие, прозрачное анодирование, металлическую и текстурированную цветную обработку, а также настраиваемые цветовые рецептуры в сочетании с вашим выбором индивидуальной облицовки, включая стекло толщиной до 2 дюймов, деревянную облицовку, высококачественные металлы, камень / штукатурка / кирпичная кладка, и Индивидуальная интеграция облицовочного материала (в соответствии с требованиями проекта) позволит легко интегрироваться в существующий декор. Таким образом, введение новой функциональности в новое или старое пространство будет сочетаться друг с другом, создавая желаемый вид синергии. Это достижение — то, откуда мы взяли наш лозунг.

  СОЕДИНИТЕ МИРЫ. DESIGN WITHOUT LIMITS.™

  Наша линейка двустворчатых дверей, одинарных и четырехдверных дверей


  включает следующие 3 выдающиеся модели:

  The Arc 3D Solo™

  • Arc 3D Solo — впечатляющая односекционная стеклянная стена, размеры которой могут варьироваться от 34’0″ (Ш) x 18’0″ (В). Его четкие, плавные линии органично вписываются в фасады зданий.

  • Минимальные разрывы линий обзора позволяют Solo обеспечивать архитектурную синхронность.

  • Стеклянная дверь, открывающаяся вверх Систему можно модифицировать так, чтобы она скользила только вверх или открывалась и открывалась вверх в зависимости от характеристик открывания и желаемого конечного вида.

  Arc 3D Duo™

  • Флагман дверных стен Двойная модель , Arc 3D Duo представляет собой двухсекционную, двустворчатую, равную складную дверную/стеновую панель, которая может охватывать размеры до 34 футов 0 дюймов (Ш) x 18 «0» (Н). Duo не требует компонентов, требующих особого ухода.

  • 3 л.с. (3 фазы) Прямой привод с цилиндрическим редуктором.

  • Система прямого привода Arc 3D™.

  • Пользовательская панель управления.

  • 360 Интегрированная конструкция — отсутствие открытых проводов, пружин, ремней или двигателей/ремней вокруг дверной рамы.

  • Акцент на функции безопасности.

  • Просто лучшая двустворчатая дверь в своем классе.

  The Arc 3D Quad™

  • Это 4-секционная равновеликая складная дверь, которая может охватывать стандартные размеры от 18’0″ (Ш) x 12’0″ (В). Quad может показаться традиционным, но у него есть некоторые экстремальные возможности.

  • Может использоваться для фасадов из высококачественного стекла или любого другого строительного материала.

  • Нулевой внешний выступ.

  • Бесшумная работа

  • Никаких громоздких видимых деталей, таких как кабели и пружины

  Системы стеклянных стен

  Системы стеклянных стен и перегородки

  Когда вам нужно разделить офисное пространство, наши системы направленного вверх стеклянных стен, и двери являются отличным решением. Почти для любого внутреннего пространства, которое нуждается в ограждении, традиционная дверь в стиле рулонной или гаражной двери просто не выглядит привлекательно. Посмотрим правде в глаза, направляющие, моторы открывателей, пружины и другое уродливое оборудование никогда не будут хорошо смотреться в вашем интерьере. Было бы здорово, если бы у вас была вертикальная движущаяся стеклянная стена или дверь, в которых нет ничего уродливого прошлого? Представьте себе действующую перегородку, которая выглядит как окружающая стена или стеклянную стену, которая при активации поднимается в сторону, создавая гораздо большее открытое пространство, или опускается обратно, создавая приватную комнату для совещаний. Варианты применения этой идеи практически безграничны, и они добавят изюминку любому пространству. Они могут двигаться вверх как единое целое (если позволяет свободное пространство) или вдвое вверх. Эти привлекательные стеклянные стены , выступающие вверх , привнесут новые функциональные возможности в ваше пространство и при этом будут выглядеть потрясающе.

  Предложите нам свои идеи, а наша команда дизайнеров сделает всю тяжелую работу за вас и создаст ваш единственный в своем роде шедевр.

  Учить больше

  Для получения дополнительной информации о наших системах дверных перегородок Стеклянные перегородки, выступающие вверх, двустворчатые дверцы с вертикальным подъемом, одностворчатые и четырехстворчатые дверцы, а также возможность увидеть их работу в действии, Посетите наш раздел МОДЕЛИ.

  ARC 3D™SYSTEM

  Architectural Direct Drive System™

  Наша запатентованная система Architectural Direct Drive Door (Arc 3D™) позволяет проектировать продуманные проходы с минимальной площадью основания.

  Двойная створка с вертикальным подъемом , одинарные и четырехпанельные двери и стены

  Учить больше

  DWS DESIGN STUDIO

  Наша дизайнерская студия DWS вдохновляет на элегантную архитектурную интеграцию, сочетая форму и функциональность для достижения желаемых целей.

  Войдите в студию

  Выберите двустворчатые двери, четырехпанельные двери, открывающиеся вверх, одинарные вертикальные двери или системы со стеклянными стенами для вашего следующего проекта

  Как новая восходящая тенденция в дизайне, желание иметь открытые пространства резко возросло. В прошлом единственным реальным вариантом были секционные или рулонные ворота в стиле гаражных ворот, которые могут быть нежелательными из-за громкой работы и неприглядного вида дверных направляющих, пружин, гидравлики или другого оборудования, необходимого для их функционирования. Это может стать бельмом на глазу для вашего интерьера. Зачем жертвовать дизайном ради функциональности? У Doorwall Systems есть средства и ноу-хау, чтобы вы выглядели и функционировали без жертв прошлого.

  Предоставление возможности открыть свой бизнес миру улучшит стиль, атмосферу и прибыльность любого бизнеса. Увеличение вашего пространства и обеспечение более удобного доступа к вашему учреждению, а также ощущение открытости, свежего воздуха и естественного света вдохнут новую жизнь в любое пространство за счет привнесения внешнего мира. вертикальные подъемные двери могут стать решением Architectural для вертикального открывания , который вы искали. Ниже представлен внешний/внутренний вид одной из двухстворчатых дверей с вертикальным подъемом , сделанных по индивидуальному заказу нашим счастливым клиентом.

  Свяжитесь с Doorwall Systems, чтобы начать разговор о вашем следующем дизайн-проекте

  Если двустворчатые двери, открывающиеся вверх, кажутся правильным решением для вашего следующего индивидуального дизайна открытого пространства, мы знаем, что можем помочь сделать это для вас.
