Гараж на дачу: требования

Строительство недорогого гаража для дачи следует начинать с получения официального разрешения.

Выдача этого документа регламентируется Градостроительным Кодексом (Ст.51). Когда сооружение строят на участке земли, который принадлежит физическому лицу, на участке, что не связано с предпринимательской деятельностью, разрешение не требуется. Этот документ необходим, если требуется возвести капитальный гараж с фундаментом.

Требования к постройке гаража на дачном участке зависят от ее базового функционала, стоимости проекта и надежности строения.

Перед тем, как построить гараж на даче нужно разобраться со всеми нюансами возведения.

  1. Надежность сооружения. Если вы собираетесь жить на даче круглый год, то необходима капитальная постройка. Когда владелец участка приезжает только в теплое время года, оптимальный вариант – сооружение недорогого гаража на даче из профнастила.
  2. Стоимость. Металлоконструкция с небольшим фундаментом и доставкой стоит 1000 долларов. Строительство капитального гаража займет больше времени. Его стоимость значительно дороже, на нее влияют различные факторы такие, как выбор строительных материалов и их доставка. Владелец участка может строить сам или нанять бригаду рабочих.
  3. Обустройство интерьера. Если помещение не будет использоваться как мастерская, тогда проводить коммуникации не требуется. Для садового инвентаря достаточно сделать стеллаж своими руками. Не понадобится делать смотровую яму, которой требуется качественная гидроизоляция.

ВАЖНО! Когда дача предназначена для отдыха летом и выращивания цветов, фруктов и овощей, тогда оптимальным считается бюджетное решение: на строительство гаража для дачи уйдет минимум денежных средств.

Как выглядят гаражи на даче — фото ниже:

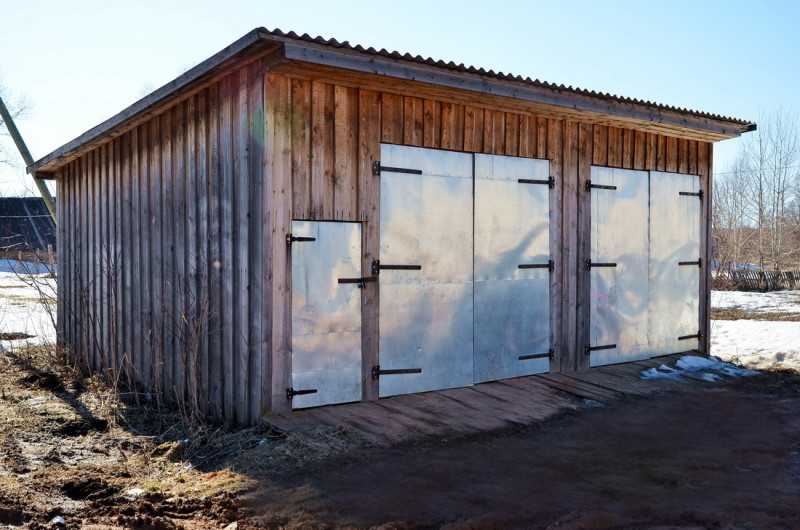

Как видите на фото, гараж для дачи сделать совсем не сложно. Нужно немножко фантазии и подручных средств.

Виды

Хозяин земельного участка может отдать предпочтение любому варианту обустройства дачного гаража:

  • отдельно построенному;
  • встроенному;
  • гаражу-пристройке.

Для сооружения, построенного отдельно, требуется много места. В этом случае лучше всего строить его возле забора, чтобы не делать дополнительно подъездную дорогу. Если нет такой возможности, то гараж ставят недалеко от хозяйственных построек.

Среди преимуществ следует отметить, что в жилые помещения не попадают выхлопные газы и не слышно шума двигателя. Минус – нецелесообразность прокладки отопительной системы по причине больших потерь тепла.

Гараж, встроенный в цоколь дома, отличается компактностью и удобством. Хозяин существенно экономит на стройматериалах: не требуется возводить стены или строить потолок. Дополнительно отапливать гаражное помещение не требуется. При обустройстве можно столкнуться с двумя проблемами:

  • выполнение качественной гидроизоляции;
  • дополнительная установка отдельной вентиляционной системы.

У практичного гаража-пристройки есть свои достоинства:

  1. Пристроенный гараж смотрится как часть общей композиции с основным жилым строением: наружная отделка сооружений выполняется в одном стиле.
  2. Снижаются затраты на подведение коммуникаций.
  3. Конструкцию не затопят осадки или талые воды.

Лучше пристраивать гараж с северной стороны, что позволит максимально отдалиться от жилых помещений. Пол делают из бетона, а над уровнем земли он поднимается на 10-30 см.

Самый простой гараж на даче – это навес. Он позволяет защитить машину от длительного воздействия ультрафиолета и атмосферных осадков. Чтобы его сделать, потребуется меньше средств, чем для строительства помещения. В строительных магазинах реализуются готовые переносные конструкции, напоминающие шатер.

Подручные материалы и начало строительства

Каркасная деревянная конструкция, б/у шлакоблок или кирпич позволяют удешевить строительство гаража из подручных материалов. При использовании стройматериалов, бывших в употреблении, нужна дополнительно внешняя и внутренняя отделка. Односкатная крыша для гаража из профлистов – экономичный вариант обустройства кровли.

Недорого гараж на дачу можно построить из бруса, которому не нужна подгонка или сушка. Материал обработан огнебиозащитными пропитками. Брусья обладают отличными теплоизоляционными свойствами.

Современный материал – поликарбонат идеально подходит для строительства открытого гаража на даче. Мастер может легко сделать навес своими руками. Сборную конструкцию делают с помощью электродрели и шуруповерта. А для изготовления сварного навеса требуется сварочный аппарат.

Каркасный тентовый гараж на дачном участке отличается следующими неоспоримыми преимуществами:

  • мобильностью;
  • низкой стоимостью;
  • легкой установкой;
  • привлекательным дизайном.

Конструкция быстро монтируется и демонтируется.

Для сборки металлического гаража из готового заводского комплекта понадобится помощь сварщика. Сборные гаражи для дачи необходимо дополнительно утеплять, чтобы пользоваться им зимой.

Сборный гараж на дачном участке — фото:

Строительство гаража на даче начинается с разработки проекта. После этого требуется сделать разбивку на участке. Нужно отметить углы будущего строения и можно приступать к земляным работам.

ВНИМАНИЕ! На глубину вырытой траншеи влияет степень промерзания грунта.

После того, как Вы определились из чего построить гараж на даче, нужно подумать о фундаменте.

Бутобетонный ленточный фундамент – оптимальный вариант, позволяющий сократить расходы цемента. Для приготовления раствора нужен песок и вода.

Гараж для дачи сегодня можно построить или купить готовый. Хозяин сам решает, какой вариант его устраивает больше. Необязательно делать шикарный дизайн гаража, если семья приезжает на дачу только на выходные.

Полезное видео

Посмотрите, как выглядит один из вариантов строительства гаража на даче:

узнайте из чего и как его строить

Для любого автовладельца, гараж является не только местом, где его «железный конь» может безопасно храниться, но и тем уголком, где есть возможность отвлечься от домашних забот. Строя гараж своими руками, вы делаете надёжное и функциональное хранилище для личного транспорта с учётом всех своих желаний и требований, и значительно экономите средства на строительстве. Сегодня на рынке представлено огромное количество стройматериалов из которых можно сделать замечательный гараж. Однако, прежде чем ехать закупаться, нужно определиться с типом и конструкцией гаража. В этой статье вы узнаете об основных особенностях строительства гаражей, а также используемых современных материалах. Мы подобрали для вас интересные варианты гаражей разных конструкций, фото которых представлены внутри статьи.

Из чего строить гараж своими руками

Если вы решили построить гараж своими руками, то сразу стоит определиться с его назначением, так как именно этот параметр влияет на габариты и на материалы, используемые для строительства. Если у вас имеется легковой автомобиль, и вы не планируете производить собственноручный его ремонт, то достаточно будет стандартного гаража размерами 3 х 5,5 метра. В обратном же случае, стоит предусмотреть дополнительное место под смотровую яму, верстак и пару небольших станков.

Что касается материала для строительства, то тут могут возникнуть вопросы с правильным выбором. Давайте разберёмся в особенностях популярных материалов для постройки гаража.

Виды популярных материалов для строительства гаража

Гараж из кирпича

Кирпич является традиционным материалом для строительства гаражей, поскольку весьма долговечен, не боится огня и вредителей. Именно поэтому, при соблюдении технологии кладки, ваш кирпичный гараж простоит несколько десятилетий. К недостаткам гаража такого типа можно отнести сложность в постройке. На строительном рынке представлен огромный ассортимент современного кирпича, поэтому не составит труда подобрать материал в соответствии с финансовыми возможностями.

Гараж из пеноблоков

Пеноблоки обладают рядом положительных качеств, в числе которых небольшой вес, высокая прочность и хорошая теплоизоляция, вследствие чего, их часто выбирают как альтернативу традиционному кирпичу. Благодаря большим размерам, чем у кирпича, процедура строительства гаража из пеноблоков своими руками не займёт много времени. Однако, поскольку пеноблоки являются пористым материалом, то они хорошо впитывают влагу. Поэтому, во избежание появления влаги внутри гаража, их нужно обязательно защищать влагостойкой штукатуркой или иными материалами.

Каркасный гараж своими руками

Каркасный деревянный гараж, построенный своими руками, будет иметь небольшой вес, легко собирается и разбирается, а также обойдётся относительно недорого. К недостаткам гаража из дерева можно отнести повышенную пожароопасность, а также подверженность воздействию влаги и паразитов. Однако, все эти недостатки легко устранимы, если материал периодически обрабатывать специальными пропитками. В итоге, благодаря простоте работы с материалом, а также использованию каркасной технологии, деревянный гараж своими руками можно возвести за небольшое время.

Металлический гараж

Ещё одним популярным материалом для строительства гаражей является металл, поскольку требует минимального ухода. Строится такой гараж, так же, как и деревянный, по каркасной технологии, где сам каркас выполняется из металлического уголка, на который навариваются листы металла. Такой гараж получится весьма тяжёлым. Поэтому для него обязательно нужен бетонный фундамент.

Альтернативой тяжёлым металлическим листам может стать металлопрофиль или сендвич-панели. Эти материалы весьма популярны, и имеет большое количество цветов. Для возведения лёгких металлических гаражей своими руками, фото которых представлено ниже, не требуется навык работы со сварочным аппаратом, поскольку монтаж выполняется на каркасе из П-образного профиля с помощью специальных саморезов.

Основные этапы строительства гаража для автомобиля

Создание проекта гаража

Если вы задумались, как сделать гараж своими руками, не забыв учесть в процессе строительства какие-либо важные детали, то обязательно сделайте проект гаража. Такой подход позволит чётко рассчитать количество необходимых материалов и выполнять работу, зная точные размеры.

Выбор фундамента

Фундамент – это обязательное условие для любого гаража. В зависимости от используемого материала, а соответственно и общего веса постройки, он выполняется символическим для лёгких конструкций или монолитным для кирпичных построек.

Разметка на местности

После того, как создан проект гаража и выбран тип фундамента под ваш будущий гараж, стоит приступать к разметке участка под фундамент. По периметру будущего гаража в землю вбивают деревянные колышки, на которые потом натягивают яркую капроновую нить. Если вы планируете самостоятельно ремонтировать авто, то можно сразу разметить и смотровую яму в гараже своими руками, поставив колышки на нужном расстоянии.

Земляные работы

Когда разметка полностью выполнена, производится копка траншеи для фундамента, а также смотровой ямы. В выкопанную траншею укладывается сварная конструкция из арматуры и заливается бетоном, а смотровая яма в гараже своими руками обкладывается изнутри кирпичом.

Возведение стен в гараже

Если в качестве основного материала для строительства выбран кирпич, то кладка стен выполняется толщиной в один кирпич, предусмотрев проём для будущих ворот. Для защиты от атмосферного воздействия стены оштукатуриваются изнутри и снаружи.

В случае каркасного гаража, скелет постройки выполняется из деревянного бруса или металлического П-образного профиля, который крепится определённым образом. Стены обшиваются досками, деревянными панелями, или металлопрофилем, с помощью саморезов.

Установка гаражных ворот

Ворота являются очень важным элементом, поскольку непосредственным образом отвечают за доступ к автомобилю. Исходя из своих финансовых возможностей, можно купить готовые подъёмные ворота или сэкономить и сделать распашные ворота для гаража своими руками.

Обустройство кровли

Для устройства крыши гаража лучше всего подходит односкатный вариант кровли, поскольку его сделать проще всего. Чтобы сделать односкатную крышу гаража своими руками нужно предварительно уложить стропила из доски 100 х 25 мм и сделать дощатую обрешётку, поверх которой настелить гидроизоляцию. Из кровельных материалов, укладываемых на гидроизоляцию, можно использовать практически любой доступный, от шифера, до металлочерепицы, разница лишь в удобстве монтажа.

Заливка пола в гараже

Чтобы стройку считать оконченной, останется только залить пол в гараже своими руками. Поскольку пол в гараже будет испытывать повышенные нагрузки, к его обустройству нужно отнестись ответственно. Перед тем как заливать пол, земляное основание выравнивается, после чего насыпается 10 см слой песка и тщательно утрамбовывается. Для заливки пола используется бетон марки М200, который заливается толщиной в 10 сантиметров с небольшим уклоном в сторону ворот. Чтобы придать большей прочности бетонному полу в гараже, своими руками, его можно дополнительно армировать, уложив армирующую сетку внутрь заливаемого бетона.

Читайте также: Навесы для автомобилей из поликарбоната — 30 фото

Самоделки для гаража своими руками

У любого владельца автомобиля, который любит обслуживать своё авто собственными руками, в гараже обязательно есть самоделки своими руками для гаража, которые упрощают какие-либо манипуляции или делают нахождение в гараже комфортным. Давайте рассмотрим несколько наиболее удобных самоделок для гаража.

Пластиковые полки из канистр из-под масла

Как сделать удобные полки в гараже своими руками? Достаточно собрать пустые канистры из-под масла, сделать в них отверстия сбоку и разместить на стеллаже.

Ёмкости для мелких болтиков и гаек из банок

Казалось бы, что здесь удивительного – использовать баночки для хранения болтиков. Однако если прикрутить крышки от этих банок к полке снизу, сразу становиться очевидным удобство решения.

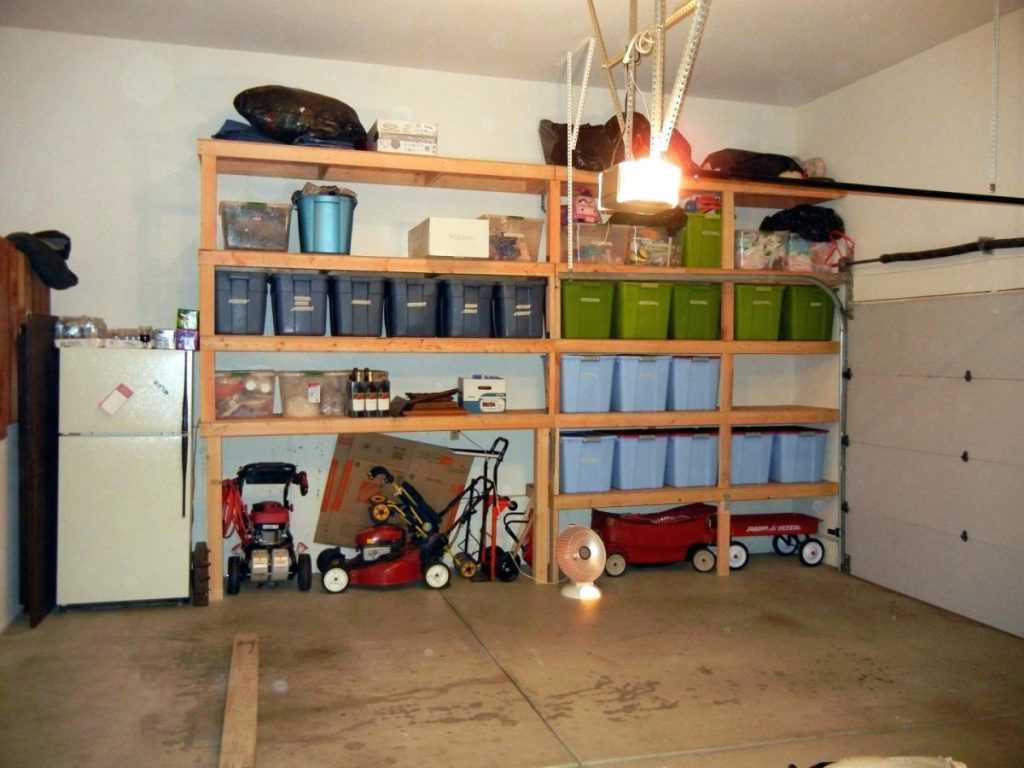

Стеллаж для гаража

Стеллаж является обязательным элементом для любого гаража, поскольку позволяет компактно хранить большое количество инструментов и запчастей на небольшом пространстве. Удобный стеллаж из металла или древесины вы можете изготовить самостоятельно за пару часов.

Обрезки труб из ПВХ для хранения инструмента

У вас после ремонта остались обрезки пластиковых труб? Их можно использовать для изготовления удобных органайзеров для отвёрток.

Удобная полка для отвёрток

Для хранения и удобного доступа к отвёрткам, можно самостоятельно изготовить такую полку. Для этого в доске нужно размера просверливаем отверстия.

Настенные крепления для хранения шин

Если в вашем гараже имеется смотровая яма, то запасной комплект покрышек можно хранить в ней, однако, при её отсутствии резина занимает много места в гараже. Для её компактного хранения можно сделать такие настенные крепления.

Надеемся, что в наша статья поможет вам приступить к строительству гаража своими руками. Смело беритесь за дело и реализуйте все свои идеи.
