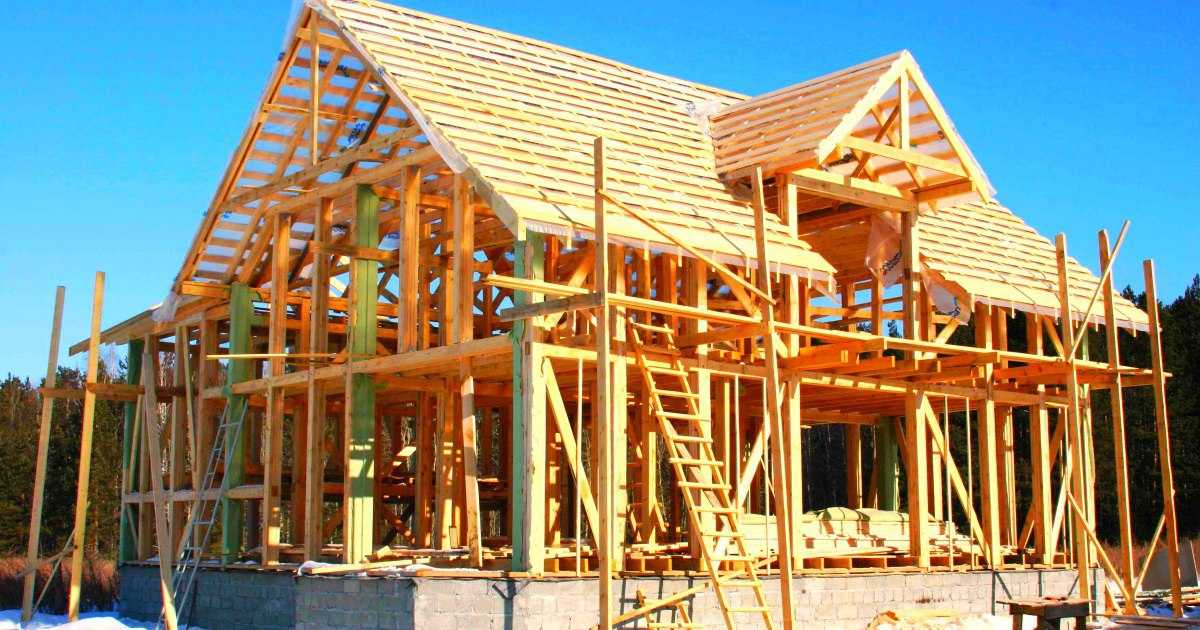

Этапы строительства каркасного дома от фундамента до крыши

Несмотря на некую консервативность в мышлении населения нашей страны в плане строительства (применение тяжелых надежных каменных и бетонных материалов), все большее распространение получают легкие конструкции. Дома из SIP-панелей, деревянные каркасные и каркасно-щитовые строения завоевывают всё большую популярность. Причиной тому существенно более низкаястоимость, как требуемого материала, так и его монтажа. В статье рассмотрим этапы строительства каркасного домаот фундамента до крыши.

Содержание

  1. Нюансы деревянного строительства
  2. Фундамент – первый этап строительства каркасного дома
  3. Этап 2: возведение каркаса и междуэтажного перекрытия
  4. Этап 3: крыша
  5. Этап 4: перегородки, коммуникации и внутренняя отделка каркасного дома
  6. Крепежные элементы
  7. Этап 5: отделка фасадов
  8. Заключение

Нюансы деревянного строительства

Основным отличием деревянных конструкций от «классических» каменных, бетонных, железобетонных и стальных является высокая пожароопасность. Применение несущих деревянных конструкций обуславливает класс пожароопасности сооружения не выше III-го (для каменных и бетонных характерен II-ой класс).

Частично проблема решается антипиренами. Это специальные вещества, предназначенные для обработки деревянных конструкций с целью снижения групп воспламеняемости и горючести. Пренебрежение такой обработкой может привести к самым печальным последствиям.

Ещё одним уязвимым местом строительства каркасного дома является подверженность биологическому разрушению. Речь идет о гниении и древоточцах. Для борьбы с этим факторам применяют биозащитные составы. Современная промышленность предлагает комплексные огнебиозащитные средства, наиболее целесообразные к применению для защиты деревянных конструкций.

Отдельно подчеркнем важность скрупулезного выполнения всех требований по электромонтажу. Наиболее частой причиной возгорания домов являются некачественная проводка, использование не сертифицированного электрооборудования (розетки, выключатели), нарушение правил эксплуатации электроприборов.

К бесспорным преимуществам деревянных каркасных домов относят их меньшую стоимость и скорость возведения.

Фундамент – первый этап строительства каркасного дома

Сложным вопросом в рамках частного строительства был, есть и будет выбор типа фундамента. Деревянные строения характерны малым весом. Фундамент, как правило, так же выполняют «облегченным» по отношению к классическому «каменному» варианту дома. При этом все типы фундаментов (ленточные, плитные, свайные) могут применяться и для деревянных домов.

Выбор типа фундамента для каркасного дома в первую очередь зависит от инженерно-геологических условий – прочности грунта, уровня грунтовых вод и так далее. Для каркасного варианта строительства возможно применение столбчатых фундаментов.

Для экономии финансовых средств следует заказать инженерно-геологические изыскания в минимальном объеме. Хотя бы одну скважину глубиной около 5м. На основании отчета об изысканиях посредством консультаций со специалистом можно будет определить оптимальный вариант фундамента. Самостоятельное решение данного вопроса «на глазок» с высокой степенью вероятности обернется либо перерасходом материалов «в запас», либо проблемами в эксплуатации дома, установленного поверх слишком слабого фундамента.
Особое внимание следует уделять уровню грунтовых вод, сезонному их колебанию, а также риску появления верховодки – так называемой «почвенной воды». Оплата изысканий и консультаций со специалистом окупятся сторицей.

Этап 2: возведение каркаса и междуэтажного перекрытия

Возведение каркаса при строительстве деревянного дома начинают с монтажа нижней обвязки. Размеры её поперечного сечения напрямую будут зависеть от типа фундамента. Для свай, установленных с большим шагом (3м и более) нижняя обвязка будет мощнее, чем для других вариантов. Нижняя обвязка поверх свайного фундамента, по сути, является ростверком. Во всех случаях (в том числе при ленточном и плитном фундаменте) эта обвязка должна располагаться выше отметки грунта. Нижняя обвязка должна антисептироваться особенно тщательно. Кроме того, под её низ следует подложить гидроизоляцию из плотного полиэтилена, рубероида или другого рулонного изоляционного материала.

Возводить каркас можно двумя методами – собирая каждый элемент отдельно непосредственно в месте его проектного положения, или же собрать на горизонтальной поверхности каркас целой стены, затем поднять его «на попа» и установить на место. Второй вариант предпочтительнее, так как является более производительным. Особенно он удобен при варианте фундамента в виде утепленной шведской плиты – на момент сборки каркаса черновая поверхность пола первого этажа (верх плиты) представляет собой удобную площадку для сбора каркасов стен.

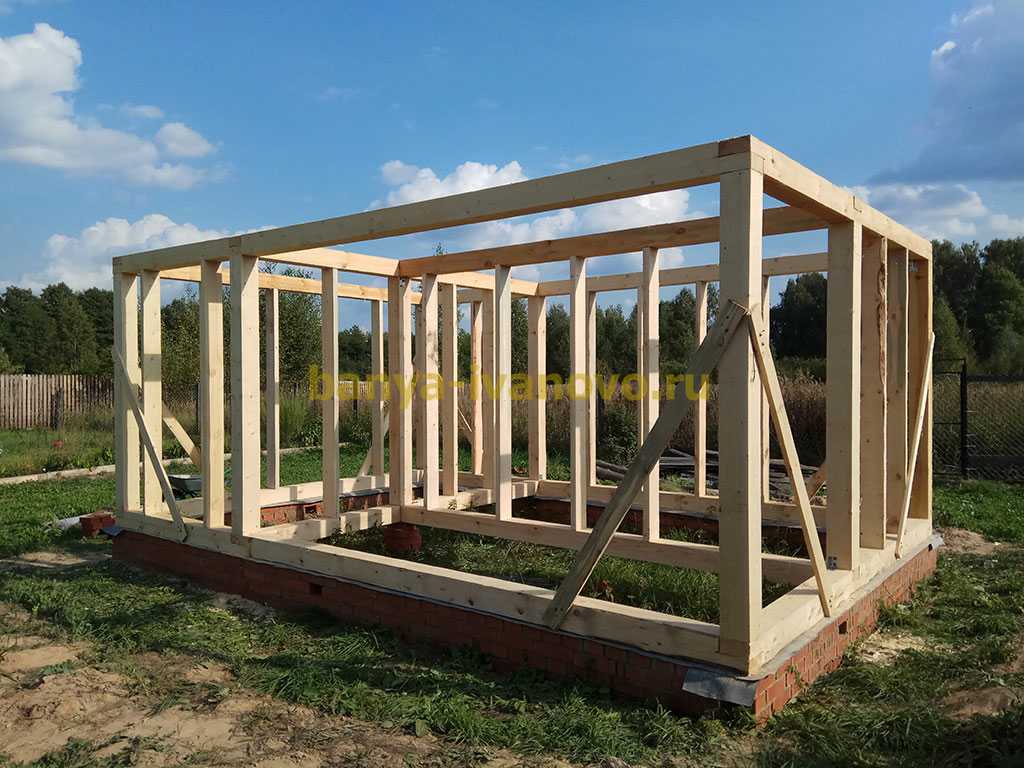

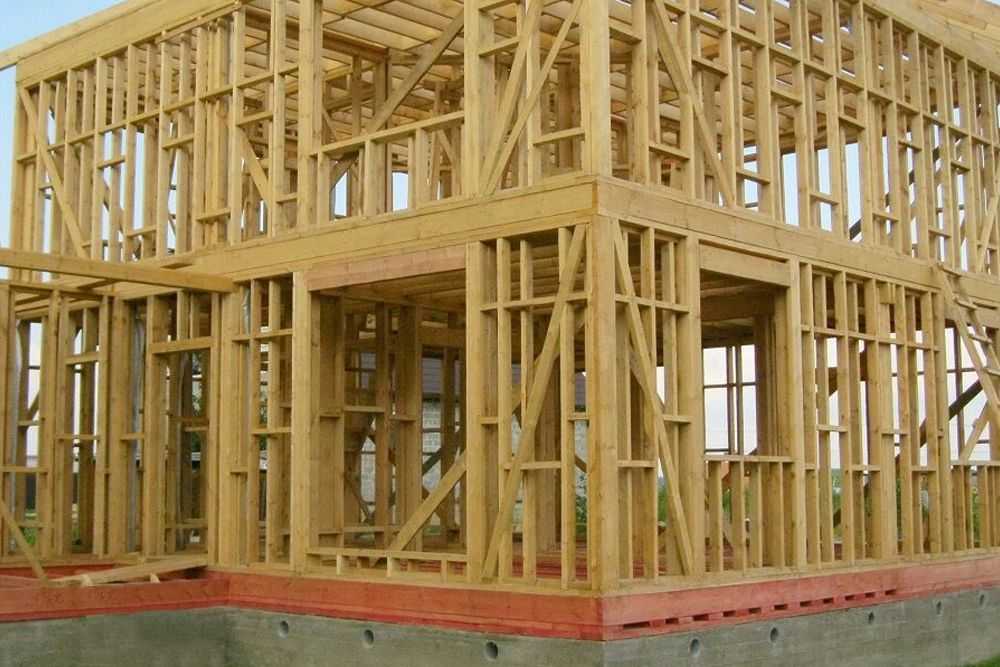

Возведение каркасного дома из заранее собранных каркасов стен.

Пространственная устойчивость каркаса обеспечивается либо щитами (каркасно-щитовая схема, характерная, в том числе, для SIP-панелей), либо накосо набиваемой во взаимно-обратном направлении доской. На этапе монтажа часто используют временные раскосы, устанавливаемые поверх каркаса. После зашивки щитами или диагональными досками одной из сторон будущей стены временные раскосы снимают.

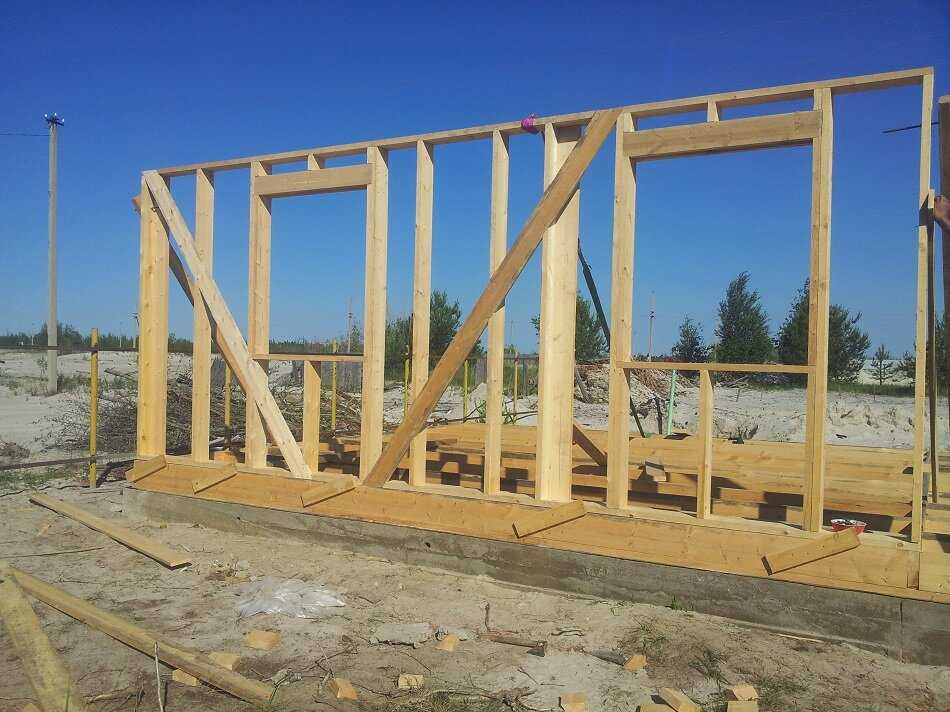

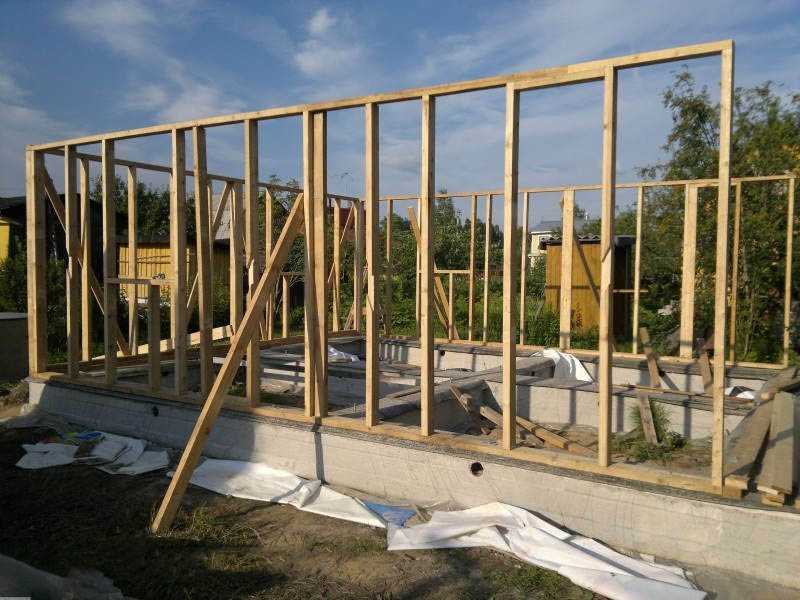

Пример устройства временных раскосов.

В качестве щитов, как правило, применяют OSB (QSB) плиты толщиной 12мм. При зашивке доской её толщина лежит в пределах 18-25мм.

Шаг стоек (колонн) каркаса очень часто назначают равным 60см, что в случае каркасно-щитовой схемы вызывает недоумение. Размер OSB плиты составляет 125х250см, вследствие чего шаг в 60см формирует необходимость подрезок каждого щита на 5см по ширине или 10см по длине. При этом шаг в 62,5см будет полностью кратен ширине такого листа (2 шага) и длине (4 шага). При дощатой обшивке кратность в 60см проблем не создает.

Выбор обшивки щит/доска обычно происходит исходя из цен на эти материалы в регионе строительства. При равной цене предпочтение стоит отдать щитовому варианту, как более технологичному и быстровозводимому.

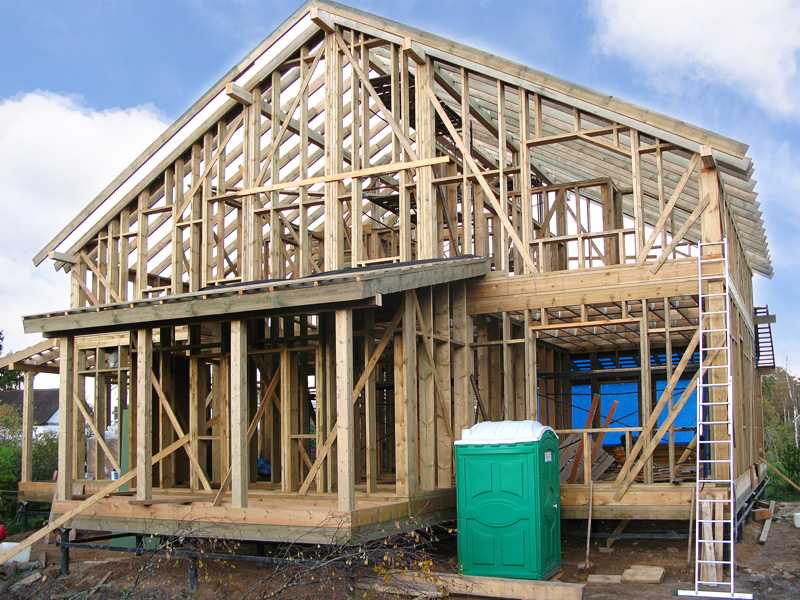

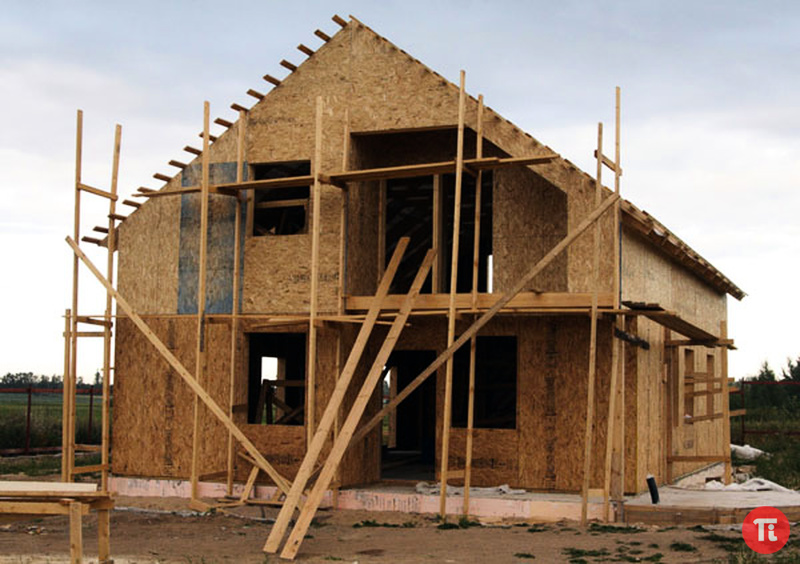

Каркасно-щитовая схема деревянного дома.

Пример обшивки каркаса доской под 45 градусов во взаимно-обратном направлении.

После возведения каркаса стен первого этажа и устройства верхней обвязки (пояса) начинают монтаж балок перекрытия.

Железобетонные перекрытия (как монолитные, так и сборные) в деревянных домах не применяют. От облегченных вариантов типа Terriva и тому подобных так же лучше отказаться. Древесина имеет сильно отличающиеся от остальных материалов показатели линейного расширения при перепаде температуры. Кроме того, древесины, как «живой» материал, немного изменяет свои размеры и при перепадах влажности. Сочетание в несущем каркасе разнородных материалов крайне не желательно.

Балки перекрытия обычно выполняют из доски 50х200мм или спаренных вдвое досках 50х150мм. Второй вариант предпочтительнее при условии спаривания досок зеркальным отображением годичных колец – такая балка будет стабильнее. Шаг балок зависит от перекрываемого пролета, размеров поперечного сечения и нагрузок. Обычно этот шаг лежит в пределах 60-100см.

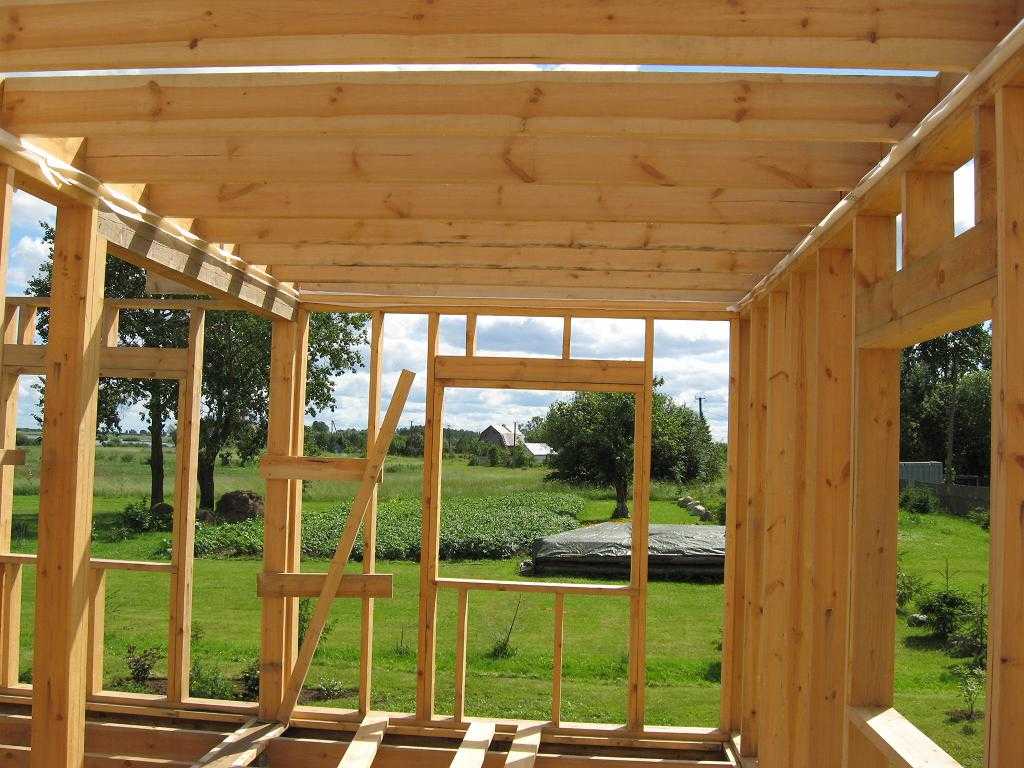

Вариант монтажа деревянных балок перекрытия.

Перед возведением каркаса следующего этажа необходимо настелить половой настил поверх балок перекрытия. Для этого применяют шпунтованные половые доски или плитные материалы (OSB, фанера) в два слоя. Стыки второго слоя не должны совпадать со стыками первого. В случае применения половой доски до окончания строительства от загрязнения и повреждения её защищают листами ДВП или плотного картона.

Перекрытия в деревянных каркасных домах должны быть звукоизолированными. Желательно применять отделочные материалы с виброразвязкой. Например, ламинатное покрытие, укладываемое поверх подложки из пробкового дерева. В противном случае слышимость будет очень высокой, а пол будет представлять собой аналог барабана.

Пример устройства звукоизолированного перекрытия по деревянным балкам с виброразвязкой.

Этап 3: крыша

Хорошим вариантом устройства крыши для каркасного дома является её скатный вариант. Крыша может быть односкатной, двухскатной, вальмовой и т.д. В качестве кровельного слоя можно применить любой материал – шифер, профнастил, металлочерепицу, битумную черепицу и т.

д.

Узел устройства кровельного слоя с покрытием из битумной черепицы.

Скаты крыши формируют стропильной системой. Стропила чаще всего выполняют из доски сечением 50х150 или 50х200. Шаг стропил зависит от снеговых нагрузок в регионе строительства, пролета, сечения. Обычно шаг оставляет 80-120см.

Стропильная нога опирается на мауэрлат. В каркасном деревянном доме его функцию выполняет верхняя обвязка последнего этажа.

Пример устройства опорного узла стропильной ноги на мауэрлат.

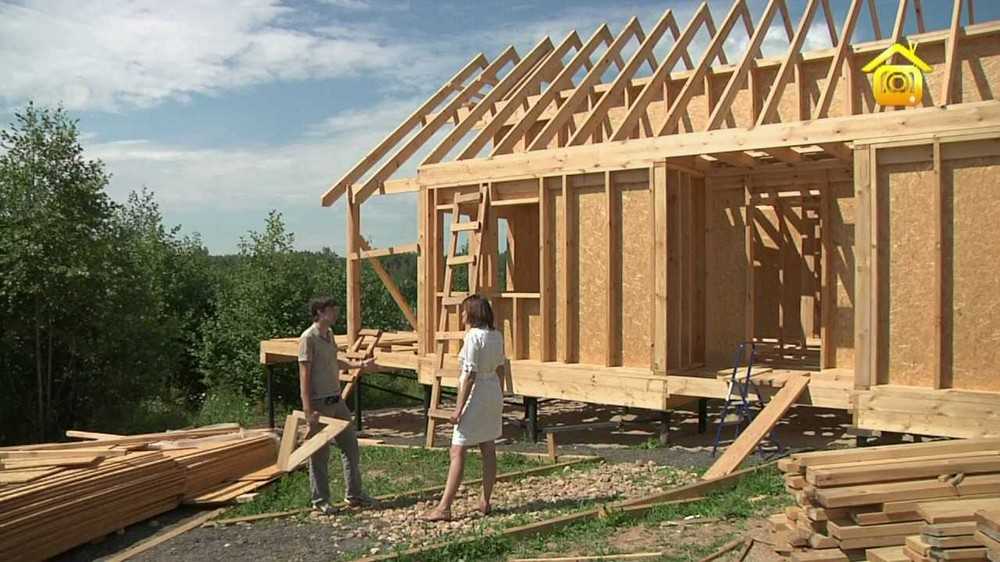

Внешний вид мансардного этажа, формируемого крышей, на этапе защиты утеплителя пароизоляцией.

Этап 4: перегородки, коммуникации и внутренняя отделка каркасного дома

Лучшим вариантом перегородок в деревянном каркасном доме является каркас из деревянного бруса сечением 50х100мм, обшитый с двух сторон все теми же OSB плитами. Шаг стоек для перегородок идентичен несущим стенам. Внутреннюю полость перегородок заполняют звукоизолирующим материалом.

Устройство деревянного каркаса для перегородки.

В помещениях с влажным режимом (санузел) пол и стены дополнительно обшивают магнезитовыми плитами, поверх которых устраивают гидроизоляцию обмазочными материалами. Применение магнезитовых плит дает возможность облицовки стен и потолка керамической плиткой.

Каких-либо препятствий для устройства гипсокартонных перегородок в каркасных деревянных домах не существует.

Прокладка внутридомовых коммуникаций осуществляется до внутренней обшивки стен. Электропроводка закладывается в специальные гофрированные рукава. Прокладки водонесущих коммуникаций в теле перекрытия лучше избегать. Стояки таких коммуникаций обычно пропускают в полости стен.

Оптимальным вариантом внутренней отделки стен и потолка является гипсокартон. Его несложно закрепить саморезами по дереву с последующим шпатлеванием. Финишная часть отделки может быть любой – от покраски до поклейки обоев.

Крепежные элементы

Крепежными элементами в строительстве деревянных домов являются гвозди, строительные скобы и мощные саморезы-глухари. От применения черных фосфатированных саморезов «для гипсокартона» лучше отказаться в виду их хрупкости. Применение такого крепежа при устройстве гипсокартонных перегородок допустимо.

Усилить соединение деревянных элементов можно с помощью стальных уголков, пластин, накладок и т.п.

Металлические изделия для усиления соединений деревянных элементов каркасного дома.

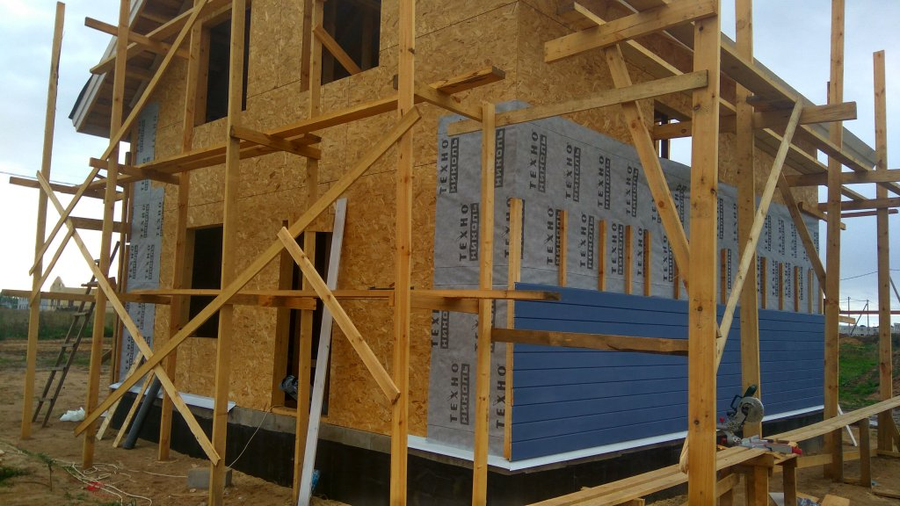

Этап 5: отделка фасадов

Наибольшее распространение для отделки фасадов деревянных каркасных домов получили вентилируемые фасадные системы. Например, сайдинг.

Внешний вид сайдинга.

Какие-либо варианты оштукатуривания для деревянных домов неприемлемы. Облицовка декоративным деревянным кирпичом также вызовет проблемы (за исключением, разве что, цокольной части, если в её пределах не применялись деревянные конструкции).

Заключение

Во избежание перекосов несущих конструкций требуется четко соблюдать этапы строительства каркасного дома. Особенно это касается элементов пространственной жесткости – временных раскосов и обшивки каркаса. Крайне нежелательно применять более тонкие материалы, особенно щиты. Данная технология строительства не терпит отклонений и самодеятельности. Нельзя, например, обшивку OSB листами заменять плитами ДСП, цементно-песчаные, магнезитовые, гипсоволокнистые. При соблюдении приведенных в данной статье требований срок эксплуатации деревянного каркасного дома составит не менее 50 лет.

Этапы строительства каркасного дома с нуля — пошаговая инструкция и особенности

Этапы строительства каркасного дома с нуля — пошаговая инструкция и особенности

homgart

1. ВЫБОР УЧАСТКА
2. ПРОЕКТИРОВАНИЕ
3. ВЫБОР СТРОИТЕЛЬНОЙ ОРГАНИЗАЦИИ
4. СТРОИТЕЛЬСТВО
5. УЗАКОНИВАНИЕ ДОМА

Строительство надо поручить профессионалам, знающим правила строительства.

Использование усовершенствованных технологий сокращает процесс и время возведения зданий.

Деревянное строение с нуля можно создать своими руками и ввести в эксплуатацию за пару месяцев. Для этого предусмотрены ключевые этапы строительства каркасного дома и пошаговая инструкция.

Этап 1. Выбор участка

После выбора района для будущего дома оценивается рельеф местности, близлежащие водоемы и овраги. Не пренебрегайте помощью геодезистов, закажите инженерно-геологическое исследование. Даже минимальным анализом грунта определяется его специфика, уровень грунтовых вод и их сезонное изменение.

После технической оценки специалист порекомендует тип фундамента, согласует расположение объектов, сделает участок с ландшафтным дизайном.


Этап 2. Проектирование

Дальше создается проект дома для получения разрешения на строительство от государственных органов. Строение должно соответствовать СП 31-105-2002, важно соблюдать особенности строительства каркасного дома.

В первую очередь, учитывают нормы по расстоянию до объектов:

  • других зданий;
  • подземных и наземных коммуникаций – ЛЭП, газо- и водопроводов;
  • тротуаров и проезжей части;
  • соседних участков.

Важнейший строительный параметр – пожарные нормы с учетом материалов домостроения. Вероятность и скорость возгорания каркасных домов повышенные, поэтому здания размещают на максимальном удалении друг от друга.

Составляя этапы строительства, дизайнер учитывает и другие факторы:

  • Постоянный шум от проезжей части, спортивных площадок и других источников. С этой стороны лучше не располагать окна спальни и внутренний двор.
  • Роза ветров. Большое остекление непрактично с ветреной стороны каркасного дома.
  • Стороны света. Влияют на количество и размер окон.
  • Живописность стороны, на которую обращены окна.

Только после утверждения проекта муниципальными органами можно приступать к следующей стадии.


Этап 3. Выбор строительной организации

Строительство надо поручить профессионалам, знающим правила строительства каркасного дома. Выбрать подрядчика непросто, но возможно. Обращайте больше внимания на отзывы и не пытайтесь экономить.

С помощью опытного подрядчика вы подберете подходящие материалы, составите договор с указанием:

  • сметы (таблица),
  • этапов,
  • сроков,
  • отчетности и других деталей сотрудничества.

Специалисты учитывают строительные нормы и требования законодательства, согласуют возведение дома в соответствующих организациях.

Этап 4. Строительство

Порядок несколько отличается, в зависимости от типа каркасного строения: SIP-панели, цельный или клееный брус, блокхаус. Однако есть общая поэтапная концепция:

  • закладка фундамента;
  • обвязка основания и черновой пол;
  • монтаж каркаса;
  • кровельные работы;
  • установка окон и дверей,
  • утепление;
  • отделка.

Фундамент

«Каркасники» чаще всего строят на основаниях свайного типа глубиной заглубления от двух метров:

  • Забивные – литые железобетонные сваи. Бывают круглого или прямоугольного сечения с заостренным концом для лучшего прохождения сквозь почву на глубину до 25 метров.
  • Буронабивные – опоры, которые создаются на самом участке путем заполнения пробуренных скважин арматурой и бетоном. Успешно используются при всех типах грунта. Единственный минус – бетону нужно выстояться не менее 28 дней.
  • Винтовые – трубчатый металлический ствол с лопастями или спиралями на наконечнике. Углубляется путем вдавливая и ввинчивания. Фундамент сразу готов к следующим этапам строительства каркасного дома на винтовых сваях.

Такие виды оснований обеспечивают вентилируемое пространство под полом дома.

При подходящем грунте можно сделать менее затратный ленточный, столбчатый или плитный фундамент с заглублением от 30 см.


Обвязка и черновой пол

Перед началом очередного этапа работ нужна гидроизоляция фундамента битумной мастикой или рубероидом. Это предотвратит разрушение древесины от влаги, поступающей по сваям из грунта.

Для обвязки подходит брус 150 × 150 или 100 × 150 мм, предварительно обработанный огнебиозащитой. Древесину укладывают по всему периметру здания. Можно усилить жесткость конструкции, уложив двуслойно со смещением стыков.

Поверх обвязки кладут ребром толстые лаги не менее 150 × 40 мм и закрепляют гвоздями, металлическими уголками. Промежутки между лагами – не менее 50 см. На этом этапе делают утепление, используют ЭППС или каменную вату с гидроизоляцией. Пласты утеплителя плотно прижимают к дереву.

После этого монтируют черновой пол, защищая мембрану и утеплитель. Можно создавать пол из доски, тонких ОСП и фанеры.

Каркас

По углам устанавливают вертикальные стойки из досок: если домик одноэтажный – 100 × 40 мм, если этажей больше, стена делается из доски 150 мм. Это также отличный вариант для утепления более толстыми листами каменной ваты.

Следующий этап – фиксация и укрепление. Строительство с использованием металлических уголков и наклонных укосов.

На расстоянии 1 метра от угловых стоек с аналогичным промежутком ставят остальные вертикальные доски того же размера. Перпендикулярно крепят горизонтальные планки, придавая жесткость конструкции. Учитывается расположение оконных и дверных проемов.

Сборка каркасных домов щитового типа предусматривает предварительный монтаж «пирога», обшитого плитами ОСП-12 мм. Стандартная ширина щита – 125 мм. Его поднимают на силовой каркас в собранном виде. В таком случае расстояние между стойками – 62,5, чтобы зафиксировать щит по бокам и середине.


Перекрытие и кровельные работы

Перекрытие выполняется по тому же принципу, что и этапы каркасного строительства в части конструкции пола. Размеры балок и расстояния между ними зависят от того, будет ли сверху крыша, или планируется строительство второго этажа (мансарды).

По периметру дома монтируют лобовую доску 200 × 50 мм, вдоль длинной стены прокладывают среднюю балку, поверх нее – лаги. Если ширина пролета больше 6 м, то целесообразнее стройка из клееного бруса. Несколько тонких деревянных ламелей, склеенных друг с другом, лучше держат форму.

Остается только собрать систему стропил, набить обрешетку и постелить кровлю. Пользуются популярностью рулонные материалы, битумная черепица – недорогая, с быстрой укладкой.

В зависимости от предназначения здания, выполняют утепление и отделочные работы.


Этап 5. Узаконивание дома

По стандартной технологии деревянный каркасный дом можно построить за 2-3 месяца. Осталось получить документ на право собственности и подключить муниципальное обслуживание с коммуникациями.



ЭТИ ДОМА МЫ СТРОИМ САМИ:


Дом VALENCIA

Нет в наличии

ДОМ VISCOUNT 146

Нет в наличии

Дом с лофтом BRISTOL

Нет в наличии

Классический домик с террасой STUDIO XL

Нет в наличии

Современный дом — комплекс SCUNDY 231

Нет в наличии

Возврат к списку статей

Согласие на обработку персональных данных

Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27. 07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

Настоящее Согласие выдано мною на обработку следующих персональных данных:

    Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

    Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

    • – предоставление мне услуг/работ;
    • – направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
    • – подготовка и направление ответов на мои запросы;
    • – направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

    Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected]. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

    Согласие на обработку персональных данных

    Настоящим в соответствии с Федеральным законом № 152-ФЗ «О персональных данных» от 27.07.2006 года свободно, своей волей и в своем интересе выражаю свое безусловное согласие на обработку моих персональных данных ООО «ХОМГАРТ», зарегистрированным в соответствии с законодательством РФ по адресу: 109472, Москва г., Федора Полетаева ул., д. 7, пом. VII, ком. 12.

    Персональные данные – любая информация, относящаяся к определенному или определяемому на основании такой информации физическому лицу.

    Настоящее Согласие выдано мною на обработку следующих персональных данных:

      Согласие дано Оператору для совершения следующих действий с моими персональными данными с использованием средств автоматизации и/или без использования таких средств: сбор, систематизация, накопление, хранение, уточнение (обновление, изменение), использование, обезличивание, передача третьим лицам для указанных ниже целей, а также осуществление любых иных действий, предусмотренных действующим законодательством РФ как неавтоматизированными, так и автоматизированными способами.

      Данное согласие дается Оператору и третьему лицу(-ам) для обработки моих персональных данных в следующих целях:

      • – предоставление мне услуг/работ;
      • – направление в мой адрес уведомлений, касающихся предоставляемых услуг/работ;
      • – подготовка и направление ответов на мои запросы;
      • – направление в мой адрес информации, в том числе рекламной, о мероприятиях/товарах/услугах/работах Оператора.

      Настоящее согласие действует до момента его отзыва путем направления соответствующего уведомления на электронный адрес [email protected]. В случае отзыва мною согласия на обработку персональных данных Оператор вправе продолжить обработку персональных данных без моего согласия при наличии оснований, указанных в пунктах 2 – 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных» от 26.06.2006 г.

      Какие этапы строительства каркасного дома необходимы? Пошаговая инструкция +Видео

      Каркасные дома стали достаточно популярными в последнее время. Главные их достоинства в том, что они достаточно бюджетны, легко монтируются, быстро возводятся, энергетически достаточно экономичны.

      При постройке каркасного строения используются и комбинируются разнообразные строительные материалы.Рассмотрим основные этапы возведения каркасного дома.

      [contents]

      Содержание:

      • 1 Фундамент
      • 2 Каркас
        • 2. 1 Обвязка каркасного дома: сборка нижнего венца
        • 2.2 Монтаж стеновых конструкций: несколько правил проектирования и сборки
          • 2.2.1 Этапы постройки каркасного дома: подготавливаем и монтируем каркас
            • 2.2.1.1 Монтаж кровли каркасного дома
              • 2.2.1.1.1 Утепление и наружная отделка каркасного дома

      Фундамент

      Строительство каркасных домов, как и любых других, начинают с возведения фундамента. Существует несколько способов возведения фундамента. Различаются они по технологии и применяемым материалам.

      Каркасные здания – сравнительно легкие конструкции. Здания по каркасной технологии возводят чаще всего в 1-2 этажа. Поэтому, фундамент под каркасный дом может быть не сильно заглубленным и не таким массивным, как если бы вы строили здание из кирпича.

      Для каркасного домостроения вполне подходят такие типы фундаментов, как:

      • столбчатый фундамент;
      • свайный фундамент;
      • ленточный фундамент.

      Столбчатый фундамент достаточно экономичен и отлично подходит для таких легкий построек, как каркасный дом. Важно учитывать тот фактор, что этот тип фундамента нуждается в организации эффективного утепления, а для регионов с низкими температурами и заморозками в зимний период столбчатый фундамент может и вовсе не подходить.

      В центральных регионах с низкими зимними температурами подойдет фундамент ленточный. При этом заглубление должно быть не большим, ведь само здание будет достаточно легким.

      Каркас

      Каркас – это основа данного типа дома. Сборка каркаса – это главный и основной этап строительства дома, возводимого по каркасной технологии. Основная функция каркаса – несущая, поэтому он должен быть достаточно надежным, прочным и жестким. Кроме того, важным моментом является геометрическая точность каркаса и его горизонтально-вертикальный уровень.

      Схема каркасной стены- фронтон

      Каркас устанавливается на фундамент. Важным требованием является идеально ровная поверхность фундамента, от этого зависит плотность прилегания нижнего венца дома. В случае, если обвязка каркасного дома будет прилегать к основанию фундамента неровно, в щели будет задувать ветер и образовываться конденсат. Такие зазоры станут реальными мостиками холода и негативно скажутся на энергетических показателях дома.

      Деревянный брус нижней обвязки обязательно следует пропитать септиком и огнезащитным раствором.

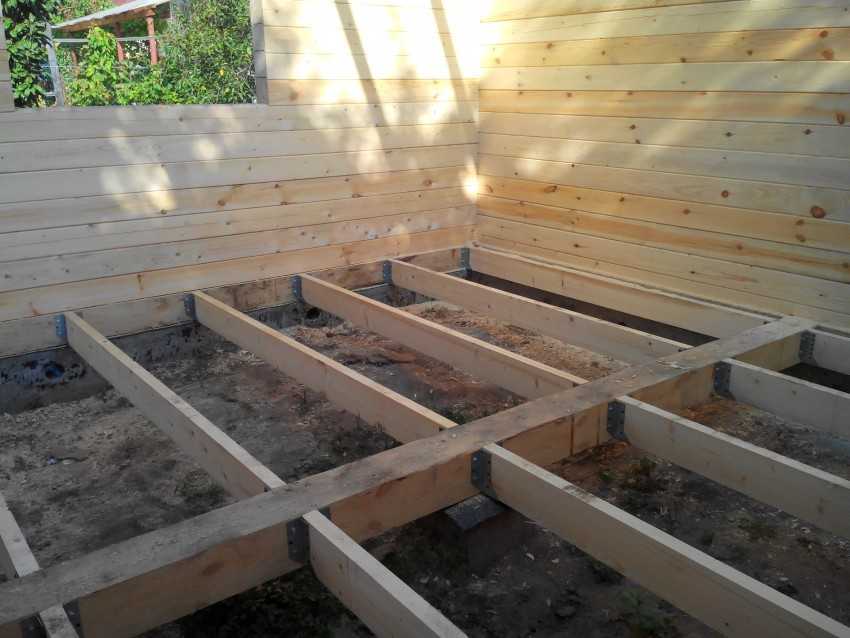

      Обвязка каркасного дома: сборка нижнего венца

      Существует несколько важных моментов, которые следует обязательно учитывать при проектировании и сборке нижней обвязки каркасного дома:

      1. Прежде всего, для нижней обвязки следует использовать брусья меньших габаритов, чем фундамент (примерно, на 6-7 см.). Это расстояние на фундаменте будет использовано в дальнейшем для монтажа отлива и устройства наружной отделки дома.
      2. Элементы нижней обвязки соединяются «в четверть», это обеспечивает необходимую жесткость и непродуваемость конструкции.
      3. Для удобства балки пола можно устанавливать и закреплять одновременно с нижней обвязкой.
      4. Между изоляцией фундамента и нижними брусьями укладывается слой пеннополистирола или промасленного джута.

      Сборка элементов нижней обвязки производиться с использованием саморезов и жидких гвоздей. Предварительно все элементы выкладываются на ровной поверхности и еще раз замеряются. Половые балки устанавливаются и закрепляются сразу после сборки нижней обвязки.

      На данном этапе также достаточно удобно приступить и к монтажу чернового пола здания. Он может быть выполнен из обрезной доски. Не забывайте, что все элементы из дерева должны быть предварительно антисептированы.

      Монтаж стеновых конструкций: несколько правил проектирования и сборки

      Назовем несколько самых основных принципов проектирования и сборки каркасных стен и верхнего перекрытия.

      1. Каркас дома будет включать стойки, верхнюю обвязку, связующие элементы и ограждающие конструкции оконных проемов и дверей. Высота комнат определяется длинной используемых стоек. Шаг закрепления стоек выбирается в зависимости от материала утеплителя и других параметров.

      Продуманный заранее план дома, учет планировки помещений позволит предусмотреть и внести в каркас ограждающие конструкции под оконные и дверные проемы, а также внутренние перегородки.

      1. Если вы хотите сэкономить силы, время и деньги – закупите готовые оконные блоки и двери. Так вы будете заранее знать и сможете предусмотреть размеры проемов. А монтаж ограждений проемов подгоните под уже имеющиеся блоки с необходимыми зазорами.
      2. Заранее стоит выбрать вариант крепления, которым вы будете соединять стойки с обвязкой, а также другие детали каркаса. Лучше всего использовать саморезы, уголки и пластины. Применение шуруповертов поможет сэкономить время. К тому же дерево не будет растрескиваться, как если бы вы заколачивали гвозди, да и каркас не будет подвержен дополнительному механическому воздействию в виде ударов молотком.

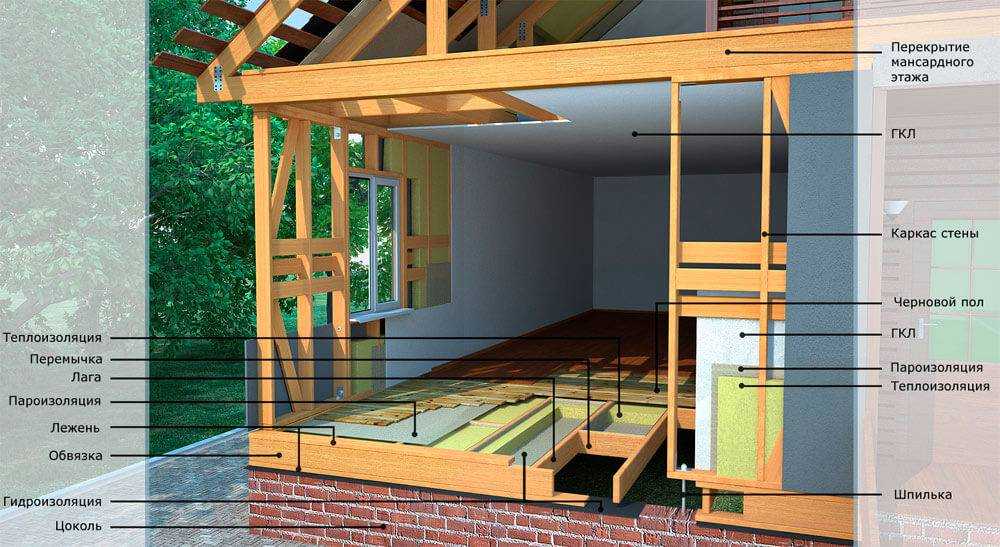

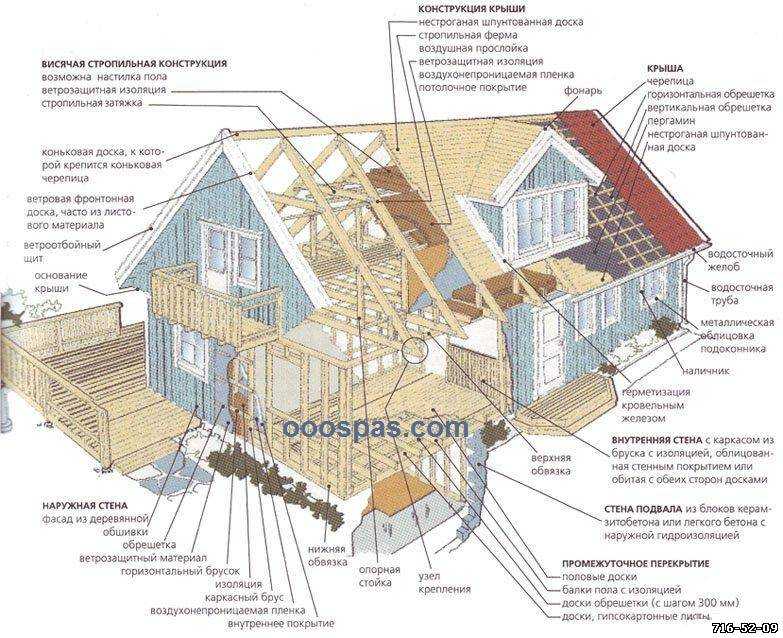

        Из чего состоит каркасный дом

      Этапы постройки каркасного дома: подготавливаем и монтируем каркас

      Важным этапом постройки каркасного дома является изготовление и монтаж самого каркаса.

      Прежде всего, не стоит упускать из внимания, что самым важным является правильный расчет каркаса. Точный расчет позволит смонтировать каркас прочный, достаточно жесткий с достаточным пространством для укладки утеплителя.

      В каркасном строительстве применяется только полностью сухой материал. Это необходимое условие, соблюдение которого защитит утеплитель от набора влаги, сами стены не будут гнить и в доме не заведется грибок и плесень. Весь применяемый в строительстве материал следует обрабатывать составом от горения и пропитывать антисептиком.

      Изготавливаются все детали каркаса заранее по подготовленным схемам. При монтаже не допускается даже незначительное нарушение геометрической точности и отклонение от заданных в чертеже параметров. Также важно соблюдать горизонтальный и вертикальный уровни.

      Угловые стойки и обвязка делаются из бруса. Закрепляться они могут на металлические уголки. Когда закончен монтаж верхней обвязки и угловые стойки выставлены по уровню и закреплены постоянными диагональными откосами, можно приступать к установке промежуточных стоек. Скрепление элементов производиться все теми же саморезами и жидкими гвоздями, при необходимости используются металлические уголки.

      Завершающим этапом в монтаже каркаса является установка потолочных балок. Далее – монтаж кровли.

      Монтаж кровли каркасного дома

      После того, как каркас дома готов, следует приступать к устройству кровли. Не стоит сразу браться за утепление стен дома, ведь этот процесс может затянуться на несколько дней, и вы рискуете замочить утеплитель, если вдруг начнется дождь.

      Львиную долю времени и сил на данном этапе занимает монтаж стропильной системы. Запланированная кровельная система может быть разных видов и конструкции. Каждый из них имеет свои особенности и тонкости монтажа.

      Стоит также заметить, что в зависимости от того, имеете ли вы планы на использование чердачного помещения, кровля может быть с чердачным пространством или мансардная.

      В случае, если вы не планируете устраивать на чердаке жилое помещение – подойдет вариант холодной кровли. Тогда в утеплении нуждается только верхнее перекрытие.

      Если под крышей планируется устройство мансардного помещения – утепление кровли будет необходимо.

      Утепление и наружная отделка каркасного дома

      Материалов для утепления сегодня существует множество. Выбирать можно на свой вкус и кошелек. Самое главное – изучить и соблюдать технологию утепления. Не стоит забывать о гидро- и ветро- защите утеплителя.

      В наружной отделке также много вариантов. Может использоваться как полностью натуральный материал, такой как древесина (вагонка, имитация под брус, блокх-хаус и т.п.). А также довольно распространены сегодня такие материалы для обшивки каркаса, как сайдинг, пустотелый кирпич и т.п.

      Более подробно об утеплении и внутренней отделке вы можете прочитать в соответствующих разделах нашего сайта.

      Когда утепление и наружная отделка закончена – самое время приступать к монтажу и подключению коммуникаций и вентиляционной системы. Ну а дальше дело останется только за внутренним декором.

      Этапы строительства каркасного дома | Русская построечка

      Строительство каркасного дома под ключ включает в себя более десяти технологических этапов. При этом, стены, перегородки, полы и межэтажные перекрытия обустраиваются практически по одному и тому же принципу – сначала собирается каркас, затем обустраивается так называемый «пирог» из ряда материалов. Рассмотрим все этапы по отдельности.

      Фундамент

      Для легкого по весу каркасного дома отлично подходит столбчатый фундамент. Он недорогой, быстровозводимый и надежный. Изготавливается в виде тумб из бетонных блоков. Столбы устанавливаются в углах дома, под несущими стенами и перегородками на расчетном расстоянии друг от друга.

      Если на участке преобладают нестабильные грунты или наблюдается высокий уровень грунтовых вод, целесообразнее использовать свайно-винтовой фундамент. Этот тип основания позволит также начать строительство гораздо быстрее, или, например, в зимнее время года, когда с бетоном работать невозможно.

      Обязательной частью любого фундамента каркасного дома является нижняя обвязка. Этот элемент выполняется из нестроганого бруса, который устанавливается по опорам на ребро. Для защиты древесины от капиллярной влаги под брус подкладывается гидроизоляционный материал – битумный рубероид.

      Пол

      Полы в каркасном доме состоят из нижней платформы, лаг, чернового основания, «пирога» из утеплителя и пароизоляции, и чистового настила.

      Нижняя платформа крепится непосредственно к обвязке фундамента, и служит впоследствии для крепления лаг. С нижней стороны лаг прибивается черновое основание пола, на которое затем укладывается ветрозащита, утеплитель и пароизоляция. Сверху на контробрешетку настилается чистовой пол из строганой доски.

      Капитальные стены и перегородки

      Один из самых трудоемких этапов – обустройство силового каркаса стен и перегородок. Он состоит из таких элементов, как вертикальные опорные стойки, пояса и верхняя обвязка, к которой потом будет крепиться межэтажное или чердачное перекрытие. Чтобы каркас приобрел требуемую жесткость и прочность, конструкция укрепляется раскосинами. В целом, весь каркас состоит из нестроганого бруса сечением от 40 мм.

      Стеновой пирог капитальных стен и перегородок состоит из следующих слоев (снаружи внутрь дома):

      1. Фасадная отделка (имитация, вагонка).
      2. Контробрешетка.
      3. Ветрозащитная пленка.
      4. Плитный утеплитель.
      5. Пароизоляция.
      6. Контробрешетка.
      7. Внутренняя облицовка (гипсокартон, фанера, вагонка).

      Стеновой пирог капитальных стен и перегородок отличается только отсутствием внутри здания ветрозащиты и толщиной теплоизоляционного материала.

      Межэтажное перекрытие и потолки

      В роли силового каркаса межэтажного или чердачного перекрытия выступают горизонтальные балки из бруса сечением 150 мм. Они крепятся к верхней обвязке стенового каркаса. Потолочный пирог формируется примерно так же, как и стеновые.

      Под балками прикрепляется пароизоляционная мембрана и потолок подшивается деревянной вагонкой через контробрешетку. Между лагами укладывается утеплитель, который также выступает в роли шумоизоляции. Сверху теплоизоляция закрывается ветрзащитой и весь пирог зашивается доской.

      Крыша

      Обустройство крыши начинается со сборки стропильного каркаса. Он состоит из пологих опор и перемычек. Такие конструкции устанавливаются на расстоянии друг от друга не более 60 см. сверху на каркас набивается обрешетка из сухой нестроганой доски. На обрешетку укладывается гидроизоляционный материал. Далее, в зависимости от типа кровельного материала, либо сразу по гидроизоляции настилается кровля, либо обустраивается подложка, а затем укладывается лицевое покрытие.

      С внутренней стороны крыши закрепляется плитный утеплитель, поверх которого к стропилам крепится пароизоляционная мембрана. Далее обустраивается обрешетка и нашивается лицевая отделка – доска, вагонка, гипсокартон и пр.

      Завершающие этапы

      При строительстве каркасного дома под ключ также обустраиваются дверные и оконные проемы, маскируются стыки, швы и углы, монтируются коммуникации. Более детально с этими этапами можно ознакомиться в описаниях готовых проектов или проконсультировавшись со специалистом.

      Каркасные коттеджиКаркасные домаСадовые домики

      Ознакомьтесь с проектами каркасных коттеджей из нашего каталога. Срок строительства — от 30 дней.
      Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

      Выбрать проект

      Каркасный коттедж 7 на 7 с компактной планировкой

      Проект: «Лайнер»

      Размеры: 7.0×7.0 м

      Площадь: 85 кв.м

      Каркас под крышу: 1 138 000 руб

      ПМЖ с отделкой: 2 103 000 руб

      Каркасный коттедж 8×8 с двумя спальнями

      Проект: «Губернатор»

      Размеры: 8.0×8.0 м

      Площадь: 92 кв.м

      Каркас под крышу: 1 185 000 руб

      ПМЖ с отделкой: 2 234 000 руб

      Каркасный коттедж 9×9 с просторной террасой и балконом

      Проект: «Новгородец-1»

      Размеры: 9. 0x9.0 м

      Площадь: 126 кв.м

      Каркас под крышу: 1 368 000 руб

      ПМЖ с отделкой: 2 952 000 руб

      5 фотоотчётов

      Ознакомьтесь с проектами каркасных домов из нашего каталога. Срок строительства — от 25 дней.
      Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

      Выбрать проект

      Уютный каркасный дом 6х6 с террасой

      Проект: «КД-01»

      Размеры: 6.0×6.0 м

      Площадь: 60 кв.м

      Каркас под крышу: 906 000 руб

      С отделкой: 1 593 000 руб

      новинка!

      2 фотоотчёта

      Каркасный дом 6х6 с выносом, балконом и террасой

      Проект: «КД-02»

      Размеры: 6.0×6.0 м

      Площадь: 75 кв.м

      Каркас под крышу: 986 000 руб

      С отделкой: 1 949 000 руб

      Каркасный дом 6х6 в полтора этажа с террасой и балконом

      Проект: «КД-03»

      Размеры: 6. 0x6.0 м

      Площадь: 78 кв.м

      Каркас под крышу: 819 000 руб

      С отделкой: 1 741 000 руб

      новинка!

      Ознакомьтесь с проектами садовых домиков из нашего каталога. Срок строительства — от 25 дней.
      Бесплатная доставка домокомплектов до КАД и МКАД. Даем гарантию на работы.

      Выбрать проект

      Миниатюрный садовый домик 5х4 с прямой крышей и одной спальней

      Проект: «СД-1»

      Размеры: 5.0×4.0 м

      Площадь: 17 кв.м

      С отделкой: 722 000 руб

      Компактный садовый домик 6х4 с одной спальней и санузлом

      Проект: «СД-2»

      Размеры: 6.0×4.0 м

      Площадь: 20 кв.м

      С отделкой: 798 000 руб

      Компактный садовый домик 5. 5х5 с мансардой

      Проект: «СД-3»

      Размеры: 5.5×5.0 м

      Площадь: 31 кв.м

      С отделкой: 1 085 000 руб

      Также рекомендуем прочитать другие наши статьи

      Все статьи

      Построить каркасный дом своими руками с нуля: пошаговая инструкция с фото

      Содержание:


        Есть мнение, что строительство каркасного дома вполне можно осилить самостоятельно. Например, заказать на заводе силовой каркас с инструкцией для самостоятельной сборки, чтобы сэкономить на бригаде сборщиков. При большем желании можно даже закупить материалы на строительном рынке, изготовить каркас и собрать дом полностью с нуля своими руками.

        Но очевидно, что браться за такое мероприятие стоит, только досконально изучив каркасную технологию строительства, пообщавшись с профильными строительными компаниями и владея базовыми навыками сборки деревянных конструкций.

        Изучить технологию необходимо для того, чтобы определиться с вариантами наполнения каркаса (утеплитель, пароизоляция, гидроизоляция), видами внутренней и внешней отделки, а также решить вопрос, будет ли устанавливаться вентилируемый фасад. От выбора вариантов напрямую зависит сложность работ и решение по самостоятельному их выполнению либо привлечению бригад по крайней мере на некоторые этапы сборки.


        Постройка каркасного дома

        Постройка каркасного дома: краткая инструкция

        В деле самостоятельной сборки каркасного дома важно ничего не упустить и не допустить ошибок. Перед вами — краткая обзорная инструкция, которая поможет увидеть картину в целом, чтобы рассчитать свои силы и возможности:

        • Проектирование. В него входит как архитектурная часть — дизайн дома, расположение помещений, стен и перегородок, окон и дверей, так и конструктивная и инженерная части — толщина стен, устройство силовых элементов, расположение санузлов, трассировка инженерных систем. Все параметры предварительно отражаются на схеме, чтобы можно было скорректировать некоторые моменты, проверить правильность расчетов, изменить планировку. Рабочие чертежи — это детальные схемы отдельных частей, с помощью которых можно выполнять все работы, придерживаясь указанных параметров.
        • Разметка и грунтовые работы. В первую очередь, местность под будущее строительство расчищается, потом делается разметка под проект дома. Необходимость выкопки котлована под фундамент и его глубина определяется типом фундамента. На выбор типа влияет геология грунта, вес и конфигурация будущего дома. Для свайного фундамента (свайно-винтовой, буронабивной) рыть котлован не надо, для ленточного заглубленного — надо. Если предполагается цокольный этаж или подвал — котлован будет глубоким.
        • Монтаж. Если предварительные работы были выполнены верно, во время монтажа останется собрать все детали в единое целое, получив готовый контур дома. В сборку входит установка силового каркаса, его наполнение, устройство пола и кровли, монтаж окон, дверей, внутренних перегородок.
        • Отделка. Производится как внутри, так и снаружи дома, с целью получить эстетически привлекательное, долговечное и простое в эксплуатации строение.

        Этапы постройки каркасного дома

        Рассмотрим основные этапы возведения каркасного дома по порядку.

        1. Подготовка и разметка участка

        Нельзя обойти стороной подготовительные работы. Они необходимы в строительстве любого дома, а тем более — каркасного, при возведении которого нужно придерживаться определенной технологии. Если вы создавали проект самостоятельно, то наверняка учли особенности грунта на участке. Если же проект был куплен, вам потребуется адаптировать проект под ваш участок.

        Для начала вам нужно проделать следующие работы на участке:

        • Очистка от мусора: не должно быть строительных элементов, веток, коряг, пней. Если вы приобрели участок со старой постройкой, необходимо ее демонтировать и убрать строительный мусор.
        • Подготовка въезда для транспорта. Свободный въезд на участок необходим как для вывоза мусора, так и для завоза строительных материалов. Важно предусмотреть возможность разворота техники на участке.
        • Выравнивание участка. Большое количество бугров, впадин и других неровностей будет мешать вам в разметке и оценке уклона рельефа. Черновое выравнивание надо произвести до старта строительных работ.
        • Создание временного склада. Продумайте, где будете хранить стройматериалы. При неровностях рельефа материалы лучше складывать на возвышенных местах, чтобы в них не скапливалась влага, а также соорудить навес для защиты от осадков.

        Перед постройкой каркасного дома необходимо сделать разметку — это обозначение на местности, где будет располагаться будущее сооружение. Схему, созданную в электронном носителе или на бумаге в масштабе, корректно переносят на участок, используя бруски и веревки. Колья вкапывают в грунт, а между ними протягивают веревку для обозначения стен, как показано на фото:


        Разметка для каркасного дома

        Во время разметки измеряют углы, чтобы они были четко 90°, учитывают длину стен, указанную на схеме. Даже минимальных отклонений в расчетах и градусах нужно избежать — последствия чреваты перекосом стен от малейшей нагрузки — такой дом долго не простоит.

        2. Виды фундамента: какой лучше для каркасного дома

        В постройке каркасного дома не обойтись без закладки качественного фундамента. Он является основой, идеально ровной «подставкой», которая держит всю конструкцию. Цель — равномерно распределить вес дома для исключения любых его деформаций.

        Каркасное строительство считается «облегченным», поскольку стены достаточно легки и не давят на грунт и фундамент так сильно, как кирпичные или бетонные строения. Поэтому основа под дом обычно используется достаточно простая, но способная выдержать несущие стены — это свайный или мелкозаглубленный ленточный фундамент. Тем не менее, при выборе типа фундамента важно учесть общий вес конструкции и состояние грунта.

        Свайный фундамент

        Требуется в случае, если грунты нестабильные, пучинистые, подвижные и зыбкие, частично размытые или наполненный влагой. Это встречается на глине или тяжелых суглинках, а также бывает, если возведение планируется неподалеку от реки или водоема. Подобного типа фундаменты предполагают установку свай, которые завинчиваются или забуриваются глубоко внутрь, где находятся неподвижные, стойкие слои почвы. Сваи могут быть металлическими винтовыми или заливными, когда в пробуренное отверстие заливается бетон по арматуре. На сыпучих грунтах для укрепления применяются специальные опалубки или обсадная труба.

        Ленточный фундамент

        Это каменная лента, которая уходит в грунт примерно на 100-400 мм. Сверху такой фундамент возвышается до 300 мм. Общая высота будет составлять до 700 мм. Ленту заливают в выкопанные ранее траншеи. Что касается заливки, то это бетонный раствор, который можно сделать самостоятельно. Сначала в траншее создают «песчаную подушку» до 100 мм, а сверху кладут арматуру из металла. После уже заливают раствором.

        При желании можно ниже заглубить основу или сделать ее выше — параметры на ваше усмотрение. Для этого придется потратить больше материалов, но конструкция основания будет более громоздкой и массивной.

        Плитный фундамент

        Его другое название — плавающий. Он так именуется потому, что учитывает сезонные расширения почвы: основа будет приподниматься и оседать вместе с грунтом. Нельзя пренебрегать качеством материала: плита должна быть максимально устойчивой к нагрузкам, механическим повреждениям, отличаться прочностью и долговечностью.

        Такой фундамент создают из арматуры и бетона. Арматуру перетягивают проволокой в виде сетки, чтобы усилить прочность. Плиту погружают в грунт на 100 или 200 мм — это минимальное заглубление. Можно обойтись и без этого — налить бетон сразу на гравийную подушку. Плита должна быть примерно до 300 мм в высоту.

        Полезны водонепроницаемые добавки в бетон, чтобы плита была защищена от влаги. И тогда внутри дома никогда не будет влажных полов и сырости. Такой фундамент простоит долгие годы.

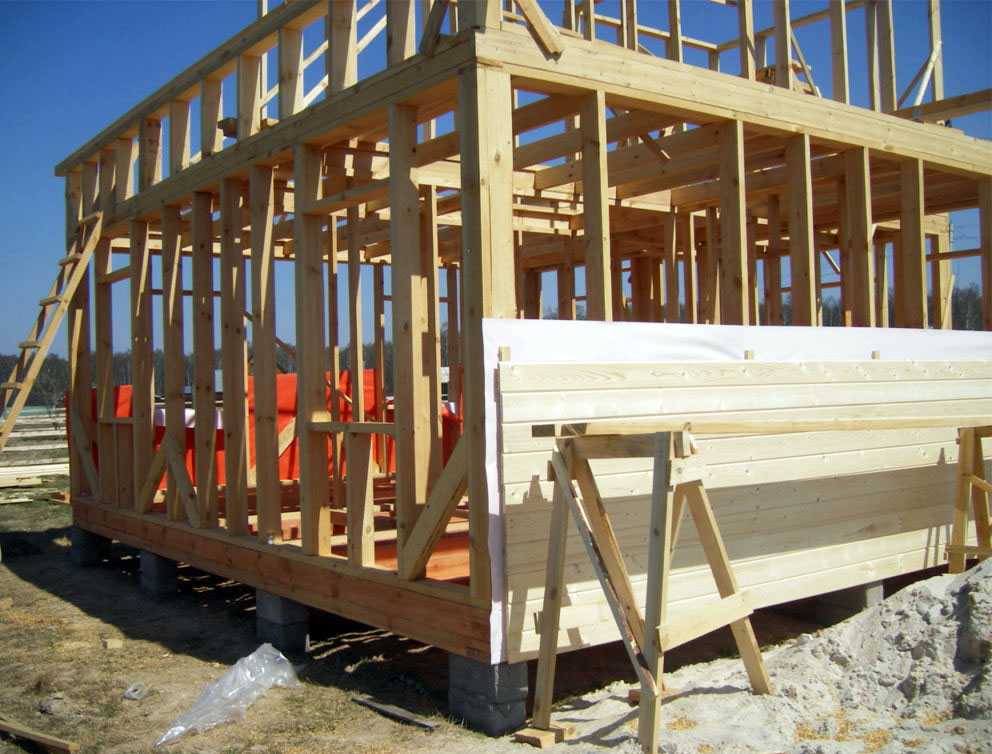

        3. Обвязка брусом

        В возведении каркасного дома не обойтись без обвязки. Сверху на установленные сваи кладут горизонтальные балки из бруса, которые и выполняют роль обвязки и служат для распределения веса дома. Чтобы создать прочную обвязку, как правило выбирают брус сечением 150х150 мм. Углы соединяют методом полулапы или в полдерева, что можно увидеть на фото:


        Соединения углов

        При использовании того или иного метода необходимо помнить о том, что здесь играет существенную роль толщина среза дерева. Полулапа — балка срезается таким образом, чтобы элементы находились под углом друг к другу. Полдерева — отрезается половина от толщины. Соединения скрепляются сверху пластиной. Также применяется металлическая скоба для лучшего укрепления. После этого угол обвязки устанавливают на фундамент и создают надежный крепеж с помощью металлического анкера. Не забудьте о том, что брус необходимо обработать специальным антисептическим раствором.

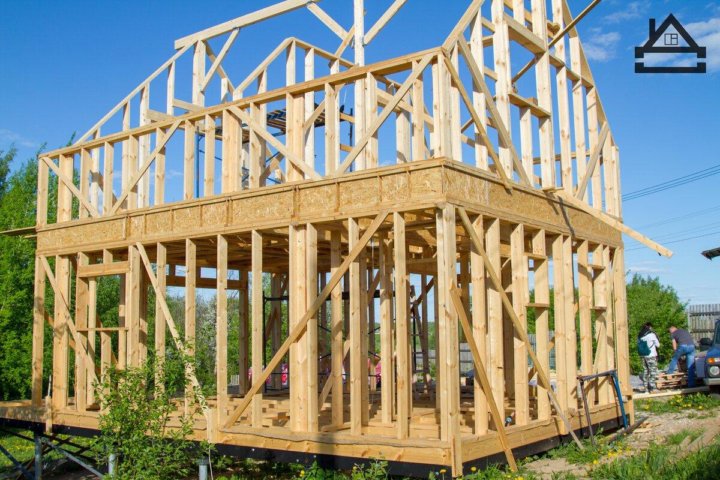

        4. Монтаж каркасного дома

        Инструкция монтажа начинается с каркаса — это очень важный момент, в котором нужно правильно подобрать доски, балки, соединить их по выбранной технологии.

        Каркас

        Поэтапная инструкция возведения каркаса:

        • Процесс измерения. Те места, где будут находиться стыки деревянных деталей, а также устанавливаться стойки, необходимо измерить рулеткой, чтобы не ошибиться в расчетах. После все обозначить карандашом, чтобы последующие работы выполнялись правильно.
        • Проверка углов. Сначала проверяют стойки — вертикальны ли они, имеются ли отклонения от нужного размера и угла. Выверяют угол соединения, а также горизонт верхней обвязки. Между балкой и стойкой должен быть угол четко 90° без малейших отклонений.
        • Подбор крепежа. Очень важно, чтобы все каркасные элементы были надежно скреплены между собой. Для этого подбирают наиболее прочные детали.
        Сборка стен

        Каркасный дом монтируют из элементов, которые заранее подготавливают и собирают отдельно наподобие детского конструктора. Готовые шаблоны и стены поднимают, подпирают балками для временной установки, после чего используют крепежные элементы для надежного соединения.

        Как возводятся стены:

        • Сначала укладывают нижнюю обвязку.
        • Каркасы стен собираются отдельно для каждой стороны. Это вертикальные элементы, также нижние и верхние. Иначе такие детали называются шаблонами. Их поднимают и ставят на обвязку.
        • Сверху шаблонов возводится еще одна обвязка — верхняя. Она нужна для того, чтобы установить стропила кровли.

        Шаблон обычно бывает высотой в 6 м или больше. Естественно, что самому справиться с такой громоздкой деталью никому не будет под силу. Поэтому желательно, чтобы шаблон поднимали три человека, не меньше. Если же стены требуются более высокими и длинными, то для их возведения соединяют несколько шаблонов в одно, используя резьбовые впадины.

        Укосины

        Это наклонные элементы каркаса, которые указаны в схеме дома. Они выполняют важную роль — повышают прочность всей конструкции. Для создания укосин берут доски 100-50 или 150-50 мм. Чтобы детали располагались правильно, внимательно изучите схему, а также посоветуйтесь со специалистом в этом деле, чтобы монтаж был выполнен идеально точно.

        Ригель

        Ригель — это доска, расположенная горизонтально. Ее крепят вместе с доской, которая находится в верхней обвязке. Сначала ригель закрепляют в шаблон, который собирается на земле. Для создания этого элемента применяют деревянные элементы с толщиной 50 мм и более. Именно ригель влияет на то, чтобы нагрузка на стойки была ровной, не было перекосов или наклонов.

        Также ригель — это и дополнительная подпорка между наклонными частями крыши. Этим словом можно обозначить все балки, которые используются в строительстве и работают на сжатие.

        Простенки

        Внутренние стены или перегородки между комнатами таким же образом собирают из отдельных шаблонов, а потом устанавливают целиком в конструкцию. Так как стены внутри почти ничем не нагружены, их выполняют из облегченных досок, имеющих малое сечение. Но при этом не стоит забывать о шумоизоляции. В толщину стен должен помещаться шумоизоляционный материал, а также утеплитель при необходимости.

        Углы

        Углы играют в каркасе очень важную роль — нагрузка на них идет основательная. Поэтому углы желательно собирать из нескольких досок — возьмите два-три опорных элемента.

        Двери и окна

        Если вы установили каркас правильно, поставили внутренние стены и укрепили углы, самое время совершать монтаж дверей и окон. Намного проще будет заказать окна вместе с услугой установки, поскольку при монтаже нужны определенные навыки и знания. Такую работу лучше всего доверить специалистам.

        Двери же собираются самостоятельно с легкостью. Коробка создается из деревянных досок, которые должны иметь толщину 25-30 мм.

        Кровля

        Типы кровли и принцип устройства кровли каркасного дома не отличаются от домов, построенных по другим технологиям. В первую очередь, надо определиться с типом конструкции кровли. Чаще всего выбирают между двускатной и ломаной мансардной крышей. Первый вариант проще для устройства своими руками. Если вы строите дом впервые, лучше остановиться на этом варианте.

        При этом надо проверить угол уклона скатов кровли, заложенных в проект дома. Самым оптимальным считается уклон в 30-45 градусов, обеспечивающий естественный сход снега и воды при осадках.

        Каркас кровли представляет собой набор стропил, опирающихся на обвязочные балки — мауэрлаты и коньковый прогон. Для общего усиления всей конструкции крыши каркасного дома используется горизонтальная балка, с помощью которой скрепляется верхняя часть стропил — ветровой ригель. Сверху на стропильную конструкцию монтируется основа для монтажа утеплителя и кровельного материала — обрешетка из сухой доски.

        Особое внимание уделяется расчету стропильной системы: количество стропил, их длина и сечение, шаг установки, метод крепления. Выбрать подходящее сечение можно самостоятельно или с помощью специальных строительных таблиц. На параметры стропильной системы влияют предполагаемые ветровые и снеговые нагрузки, вес кровельных материалов, угол уклона кровли. Стропила должны быть полностью идентичны.

        Строительство крыши в каркасном доме начинается с разметки нижней обвязки. На следующем этапе проводятся необходимые расчеты и проверка параллельности установки всей конструкции, последним этапом подготовки к возведению крыши считается выравнивание обвязочных досок.

        Черновой пол

        Чтобы правильно создать черновой пол в каркасной постройке, необходимо знать пошаговый процесс. Пол каркасной конструкции состоит из двух слоев: это черновой пол (основание) и чистовой пол. Черновой пол может быть бетонным или деревянным.

        Устройство бетонного пола вмещает несколько слоев:

        • Песчаный слой, который должен быть примерно 10 мм.
        • Теплоизоляция, созданная из керамзита. Иногда применяются другие материалы — пеноплекс, опилки, смешанные с глиной.
        • Гидроизоляция — заливается бетон, в состав которого добавлены вещества, защищающие от влаги.

        При возведении деревянного чернового пола обычно появляется полое пространство под ним. Сверху нижней обвязки кладутся деревянные лаги, а к ним уже присоединяются доски самого пола. Сверху, через изоляционный материал, на них кладется утеплитель из выбранного вами материала. На него, также через пароизоляционную мембрану, расстилают покрытие чистового пола: ОСП, ламинат, линолеум и другое.

        Посмотрите видео о строительстве каркасного дома от компании «Скандинавия Дом»:

        5. Утепление и наполнение каркаса

        Вот силовой каркас уже и готов. Самое время заняться вопросом утепления. Грамотно подобранный утеплитель позволит сохранить комфортную температуру независимо от погодных условий и сезона. Вариантов утепления каркасного дома много. Самые популярные — минеральная вата и ее производные, стекловата и эковата, до сих пор популярным является и пенопласт, применение которого все же имеет массу ограничений:

        Минеральная вата

        Считается лучшим вариантом для утепления. Она выпускается в виде матов, спрессованных для удобства использования. Она пропускает достаточно воздуха, не создает конденсат и минимизирует теплопотери. Со временем материал остается прежним: не сбивается в комки, не слеживается, не утрачивает своих первоначальных качеств. Поначалу может немного сжаться — в момент установки. Но потом полностью распрямляется и заполняет собой все щели, швы, благодаря чему по дому не будут гулять сквозняки.

        Но помните, что минеральная вата достаточно хорошо впитывает влагу, поэтому ее нужно с внешней стороны защитить, укрыв мембранной пленкой, которая будет пропускать воздух и оберегать от повышенной влажности. Структура мембраны такова, что она не мешает воздухообмену, поэтому использовать ее можно и нужно. Благодаря ей в доме не будет сырости, о конденсате, грибке, плесени на стенах и прочих неприятностях можно не переживать.

        Иногда вместо мембраны используют полиэтилен. В таком случае все «дышащие» свойства материала сходят на нет. Тогда можно просто использовать дешевый пенопласт и не тратиться на минеральную вату.

        Пенопласт

        Плиты пенопласта сделаны из пенополиуретана. Они намного дешевле минеральной ваты, но это — единственное их преимущество. Они оставляют щели и без дополнительного уплотнителя не обойтись: нужно задуть все пеной. Также пенопласт не пропускает воздух, из-за чего в комнатах может скапливаться конденсат и появляться сырость в воздухе. Такого рода утепление потребует обязательной установки вытяжной вентиляционной системы.

        Помните, что материал внешней отделки также может не пропускать влагу и не выводить ее из дома. Именно поэтому между плитами и мембраной желательно оставить вентиляционный зазор, через который будет выводиться влажный воздух. Для создания зазора берут деревянную обрешетку с параметрами 50х50 мм и устанавливают вдоль опор.

        Подробнее об энергоэффективности и утеплении читайте в нашей статье «Энергоэффективный дом: технология или модная приманка?»

        6. Отделочные работы

        Отделочные работы — финальный этап строительства каркасного дома. Отделка подразделяется на внешнюю и внутреннюю.

        Внутренняя отделка

        Внутренняя отделка заключается в монтаже финишного материала. Этим материалом может быть:

        • вагонка
        • гипсокартон или гипсоволокно с последующей поклейкой обоев или покраской стен
        • ОСП-плита для последующей штукатурки стен

        Последовательность отделочных работ:

        • Смонтируйте материал внутренних стен из ОСП или гипсокартона.
        • Устраните стыки. Обратите внимание на зазоры между панелями: они там непременно будут. Если речь идет о гипсокартоне, то целесообразно зашпатлевать все стыки или проклеить их бумажной лентой.
        • Грунтовка. Хотите поклеить обои — пройдитесь по поверхности клеем, а для краски используйте специальный грунтовочный состав.
        • Финишная отделка. Это покраска стен, нанесение рисунков, декоративных элементов, штукатурного слоя, поклейка обоев, оклейка листов из пробкового покрытия и прочее.

        Каркасная технология строительства предоставляет достаточную свободу выбора материалов для внутренней отделки дома. При этом существуют нюансы, связанные с подготовкой основания. Подробнее читайте в нашей статье «Внутренняя отделка каркасного дома».

        Внешняя отделка

        Внешняя отделка, помимо эстетической, несет еще и защитную функцию, поэтому на выбор варианта отделки влияют и климатические особенности региона постройки дома.

        Два ключевых принципа монтажа фасада каркасного дома — с устройством вентилируемого фасада и без него. Вентилируемый фасада позволяет создать дополнительный контур утепления дома, поэтому его выбирают чаще всего.

        Сами же варианты внешней отделки очень разнообразны — от деревянных панелей, блок-хауса и имитации бруса и от недорогого пластикового сайдинга до дорогих термопанелей и фасадной клинкерной плитки. Каркасная технология позволяет реализовать любые дизайн-идеи: фасады могут быть скомбинированы из 2, 3, а то и 4 разных материалов. Подробнее о вариантах внешней отделки читайте в нашей статье «Отделка каркасного дома».

        Заключение

        В строительстве важен результат: жилой дом должен служить долго, выдерживать негативные воздействия окружающей среды, быть теплым и комфортным. Чтобы этого добиться, мало уметь держать в руках молоток и понимать в геометрии. Построить каркасный дом своими руками — задача не из легких. Надо научиться читать проекты, разбираться в материалах, уметь рассчитывать их количество, четко планировать работы и найти рукастых помощников для четкой реализации плана работ. Придерживайтесь инструкций, смотрите обучающие видео, чтобы не ошибиться ни на одном из этапов. Не экономьте на материалах — покупайте проверенные и прочные, которые прослужат много лет и не потребуют замены. Обязательно советуйтесь со специалистами для того, чтобы понять нюансы. Если же не уверены в себе, то выберите строительную компанию или опытную бригаду, построившую не один десяток каркасных домов.

        Выбирайте на Лесстрое, чтобы не получилось вот так:



        Материалы по теме:
        Дом из бруса или каркасный?
        Энергоэффективный дом: технология или модная приманка?
        Внутренняя отделка каркасного дома
        Отделка каркасного дома

        Материалы по теме

        Этапы строительства каркасного дома – поэтапно от фундамента до крыши + Видео

        Каркасное домостроение вот уже несколько лет занимает позицию лидера на отечественном рынке. Здание, построенное по канадской технологии, будет не только экономным, но и надежным, главное – соблюсти все этапы строительства каркасного дома.

        Почему каркасное строительство набирает популярность

        Исходя из такого критерия, как стоимость-качество, технология возведения каркасных домов, которая показана на фото и видео, обладает несомненным преимуществом и поэтому набирает обороты в нашей стране. К достоинствам каркасного строительства можно отнести следующие:

        • Низкая себестоимость дома.
        • Небольшие временные затраты на строительство, так как бригада из 3-х человек может построить дом от фундамента до отделки за 2 месяца.
        • Хорошие эксплуатационные характеристики, позволяющие сэкономить средства на содержание здания.
        • Каркасная технология дает возможность монтировать коммуникации внутри стен, что является особенностью такого типа домов.
        • Для строительства дома не требуется мощный фундамент.
        • Работы можно проводить при любом температурном режиме.
        • В процессе строительства не придется использовать тяжелую технику, так как все элементы дома имеют сравнительно небольшой вес и могут перемещаться и монтироваться силами трех человек.
        • Каркасный дом отличается высокими показателями сейсмоустойчивости.
        • Продолжительный период службы – средний срок эксплуатации составляет около 80 лет.

        Рассмотрев все преимущества каркасных домов, узнаем, как производится поэтапное строительство каркасного дома и какие типы фундамента бывают, чтобы выбрать для своего дома наиболее оптимальный.

        Разновидности фундамента

        Технология строительства такого дома достаточно проста, но она несколько отличается от других разновидностей. Если у вас уже готов проект и согласован с соответствующими органами, то пора приступать к первому этапу строительства.

        Фундамент для дома, возводимого по каркасной технологии, может быть свайным, столбчатым, плитным или ленточным, каждый из них имеет свои особенности. Желательно перед тем, как остановиться на каком-то типе основания, просмотреть фото и видео его строительства, чтобы понимать сам процесс.

        Столбчатый фундамент

        Данный тип основания наиболее привлекателен в плане стоимости, и для каркасного дома он вполне подходит. Фундамент представляет собой столбики, выполненные из готовых блоков, на которые собственно и будет ставиться будущее жилье.

        Предварительно под будущие столбы нужно сделать углубления согласно чертежу, выровнять грунт и устроить песчаную подушку. Песок нужно разровнять, пролить водой и утрамбовать. После этого установить на цементный раствор сами блоки, а сверху постелить слой рубероида.

        Свайный фундамент

        Этот тип фундамента принято считать универсальным, он подойдет для любого вида грунта. Представляет собой ввинченные в землю металлические опоры, которые внешне напоминают огромного размера шурупы с резьбой и заострением на конце. Видео и фото такого фундамента прилагаются.

        Свайный фундамент не рекомендуется для строительства на территории с активным движением тектонических пластов. Кроме того, его вряд ли получится обустроить своими силами, поскольку здесь потребуется специальная техника.

        И свайный фундамент, и столбчатый впоследствии потребуют устройства забирки. Забирка устраивается между столбами или сваями с тем, чтобы защитить подпольное пространство от холода и воды. Она может выполняться из досок или путем кирпичной кладки.

        Ленточный монолитный фундамент

        Ленточный фундамент  – это неразрывная монолитная конструкция, которая выполняется под всеми несущими стенами здания. Для его создания потребуется большее количество материала, чем для свайного фундамента, но его преимущество заключается в том, что даже на слабых грунтах такая конструкция не будет давать значительную усадку благодаря арматурному каркасу, который устанавливается в тело фундамента. Кроме этого, у владельца будет возможность в будущем соорудить подвал.

        Единственный недостаток ленточного фундамента – он необоснованно дорог для такого типа постройки, так как для каркасного дома нет нужды возводить такое усиленное основание, хотя, судя по фото, такой способ также пользуется спросом.

        Кирпичный фундамент

        Традиционный тип фундамента, который представляет собой обычную кирпичную кладку в том или ином варианте исполнения. Это достаточно дорогой по стоимости фундамент, а его надежность немного преувеличена. Выполняется такой фундамент редко, особенно для каркасного строительства, так как считается устаревшей разновидностью. Фото или видео, как его укладывать, также можно просмотреть на сайте.

        Обвязка и полы

        Поэтапное строительство каркасного дома подразумевает выполнение обвязки. На фундамент укладывается слой гидроизоляционного материала, а затем монтируется ряд брусьев, которые располагаются по всему периметру, и, кроме этого, там, где планируется возводить несущие межкомнатные стены. Обязательное условие – перед укладкой бруса его необходимо тщательно обработать антисептиком. Фиксировать брусья нижней обвязки можно двумя способами:

        • анкерными болтами.
        • на металлические вертикальные штыри, которые закладываются в процессе заливки бетона.

        После завершения процесса обвязки приступаем к монтажу балок пола и установке вертикальных стоек каркаса. В качестве балок можно использовать брус сечением 10х10 см или доску толщиной 5–6 см и шириной 15 см.

        Балки укладывают с шагом в 60–70 см. После этого настилают черновой пол из необрезной доски. Если требуется сделать теплый пол, то по черновому настилу укладывают лаги и между ними делают утепляющий слой из минеральной ваты, пенополистирола или керамзитового гравия, предварительно уложив гидроизоляционный материал. Утеплитель закрывают пароизоляционной пленкой и выполняют монтаж финишного покрытия из половой шпунтованной рейки, ламината, паркета или керамической плитки. Технологию этих процессов также можно посмотреть на видео.

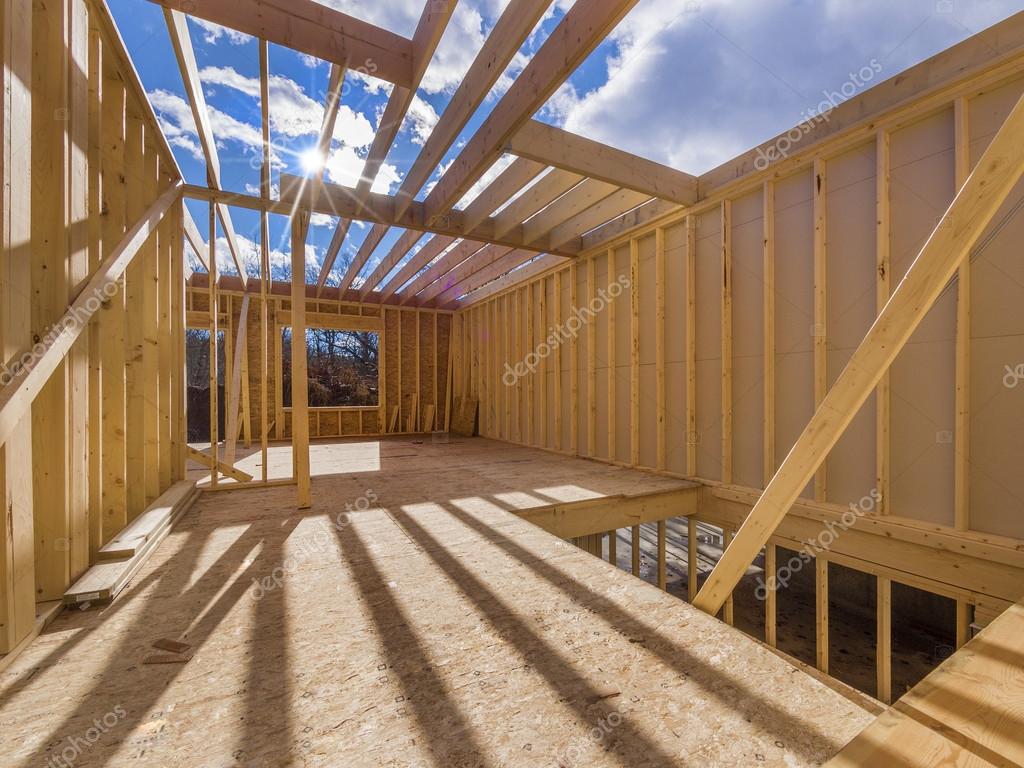

        Сборка стен

        Нижняя обвязка, выполняемая из бруса, должна иметь пазы через каждые 50 см. Обязательно нужно проследить, чтобы размеры паза соответствовали размерам поперечного сечения вертикального элемента каркаса. После монтажа всех вертикальных стоек нужно будет переходить к монтажу верхней обвязки, которая также выполняется из бруса небольшого сечения или толстой доски.

        Все вертикальные стойки каркаса временно раскрепляются двумя боковыми укосинами, которые крепятся саморезами к нижней обвязке и к вертикальной стойке. Для укосин используют любые доски или бруски. Можно взять даже длинные жерди, которыми можно закрепить сразу несколько стоек.

        Вертикальные элементы каркаса устанавливаются не только для наружных стен, но и для межкомнатных, одновременно обозначая будущие дверные и оконные проемы.

        После того, как будут выставлены все вертикальные элементы, делают верхнюю обвязку. Для этого в брусьях или досках вырезаются пазы под каждую стойку. Поэтому здесь необходимо соблюдать максимальную точность при разметке и вырезке пазов. Бруса верхней обвязки крепится к вертикальным стойкам металлическими уголками или обычными гвоздями. Для придания большей жесткости каркасу взамен временных устанавливаются постоянные подкосы и распорки.

        Стены могут представлять собой готовые заводские щиты с утеплителем внутри или изготавливаться самостоятельно. В этом случае на каркас нашиваются доски, укладывается паро- и гидроизоляция, слой утеплителя, снова слой гидро- и пароизоляции, и все это снова зашивается досками. Получается, что элементы каркаса остаются внутри стен. Это достаточно простой метод, но чаще всего пользуются готовыми сэндвич-панелями.

        Монтаж потолочных балок

        Возведение потолочных балок осуществляется при помощи бруса, с размером сечения 15×15 см. Они фиксируются над вертикальными стойками, чтобы вся нагрузка передавалась именно на стойки, а не на балку между ними. Крепление производится при помощи перфорированных стальных кронштейнов и уголков, применяя метод вырубки пазов и гвозди.

        При строительстве каркасных домов все проемы следует делать сразу, то есть нужно сделать дверные и оконные коробки, чтобы после окончания работ можно было вставлять двери и окна. Если вы решили сделать это самостоятельно, то просмотрите фото или видео, чтобы не нарушить технологию.

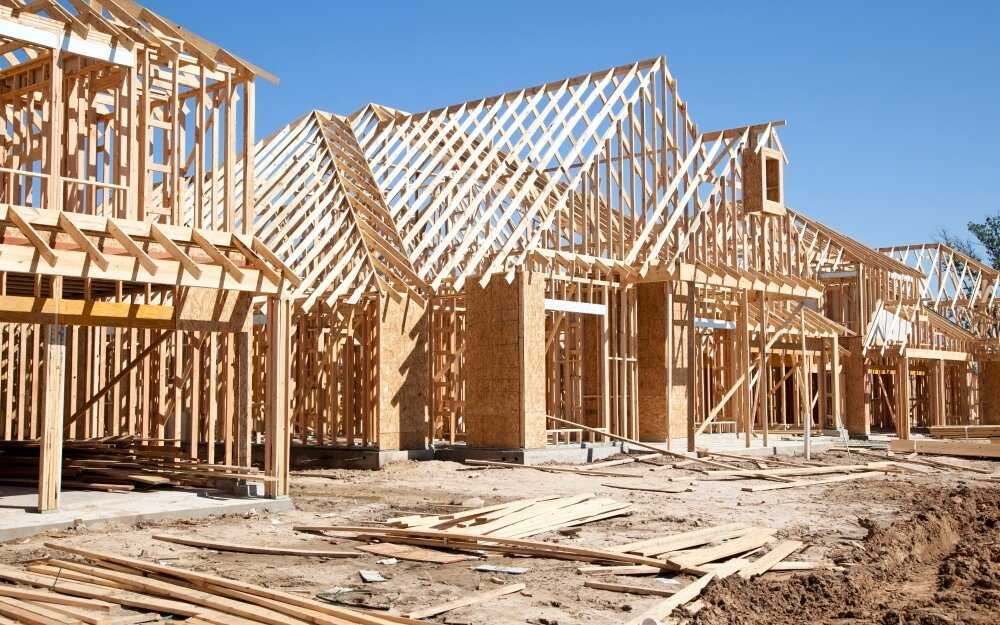

        Кровля и обшивка каркаса

        Возведение каркасного дома завершается установкой крыши. Конструкция крыш состоит из стропильной системы и кровли. Сначала необходимо сделать временные трапы, по которым можно спокойно передвигаться. На верхнюю обвязку дома укладывают доски толщиной не менее 5 см, чтобы они могли выдержать вес человека. Доски временно прибивают к верхнему элементу обвязки.

        Изначально монтируются стропила, для чего концы брусьев соединяются под углом, который определяет выбранный уклон крыши. Стропильные ноги устанавливаются с шагом в 60–70 см. Временное крепление стропил производится при помощи укосин. После того как будут установлены все стропила, по их верху прибивают с обеих сторон коньковые доски.

        Следующий шаг – это обрешетка крыши, укладка теплоизоляции, а также настил кровельного материала, который выбирается исходя из собственных финансовых возможностей. В зависимости от вида кровельного материала обрешетка выполняется разреженная или сплошная.

        Снаружи каркасный дом может быть дополнительно утеплен или просто отделан декоративным материалом – виниловым или металлическим сайдингом, оштукатурен, облицован керамической плиткой или обшит вагонкой. Но в любом случае под отделку должна укладываться паро- и ветрозащитная мембрана.

        Возведение домов по каркасной технологии не только быстрый, но и выгодный процесс, особенно, если соблюдались все строительные нормы и правила, с привлечением профессионалов, которые руководствуются не только фото, но и своими знаниями.

        • Автор: Михаил Малофеев
