Электропроводка в деревянном доме своими руками

Чаще всего деревянные дома возводятся на дачных участках. Преимущество данных построек заключается в низких материальных затратах на возведение и высокой скорости строительства. Главный недостаток этого решения — высокая вероятность воспламенения в случае аварийной ситуации в электропроводке. В результате искрения и коротких замыканий стены и потолок легко загорятся. Отсюда и высокие требования к прокладке кабеля в сооружениях со сгораемыми поверхностями в ПУЭ и других НТД. Поэтому давайте разберемся как должна быть проведена электропроводка в деревянном доме безопасно, по ГОСТам и ПУЭ.

  • Требования
  • Основной процесс
  • Создание схемы
  • Прокладка линии от улицы к помещению
  • Прокладка кабеля по комнатам
  • Соединение проводов
  • Подключение розеток и выключателей
  • Сборка электрощита

Требования

В ПУЭ требования к электропроводкам в различных сооружениях прописаны в Главе 2.

1 (пункты 2.1.31-2.1.51), таблице 2.1.3 и главе 7. При строительстве каркасных зданий руководствуются более свежим документом СП 31-105-2002.

Итак, основными требованиями к монтажу электропроводки в доме из дерева являются:

  1. Проводники должны быть изолированы в несгораемый или трудносгораемый материал, на практике используется NYM или ВВГнг-LS.
  2. Жилы обязательно должны быть медными.
  3. Преимущество рекомендуется отдавать разводке открытой электропроводки в деревянном доме, более подробно смотри таблицу 2.1.3 ПУЭ.

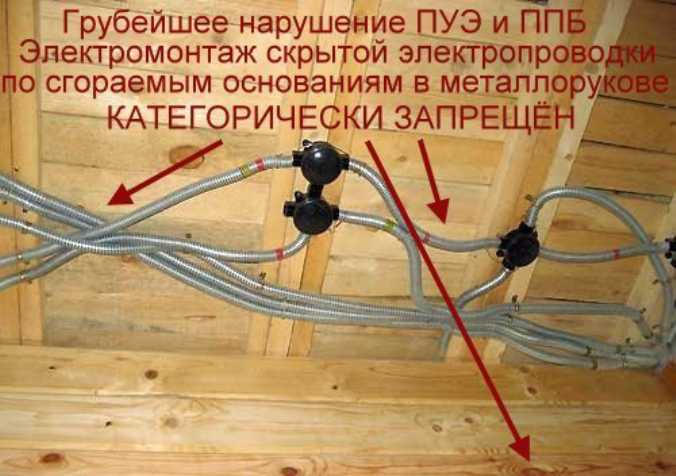

  4. Скрытая проводка в деревянном доме возможна (согласно той же табл. 2.1.3 ПУЭ), но при обеспечении её защиты со всех сторон несгораемым материалом (штукатурка, алебастр, металлические трубы), однако именно этот вопрос и вызывает больше всего споров и недоумений. При этом использовать металлорукав либо ПВХ гофру в деревянном доме запрещается поскольку они не обладают локализационной способностью при возгорании.
  5. Правильно проводите расчет сечения токопроводящих жил кабеля.
    Рекомендуем выбирать толщину жил с запасом по току в 30% (лучше больше чем меньше, но без фанатизма).
  6. Согласно нормам и стандартам, при постройке деревянного дома обязательно наличие заземления, систем TN-C-S или TN-S, а линии должны быть защищены такими устройствами, как автоматический выключатель и УЗО или дифавтоматом.
  7. Если у вас деревянный дом каркасной конструкции, то согласно вышеуказанному СП можно прокладывать скрытую проводку в полостях заполненных утеплителем и т. п.

Важно! Скрытой проводкой является не только проводка в штробах под штукатуркой, но и проводка в пустотах конструкций, закрытая подвесными потолками и обшивками.

Основной процесс

Основной процесс электромонтажа не сложный. Все, что нужно, это сделать схему электропроводки в деревянном доме, приобрести все комплектующие, осуществить подготовительные работы и монтаж.

После данных операций, готовая линия согласовывается с Госэнергонадзором, и если замечаний не будет, в течении 5 дней Вас подключат к электросети.

Создание схемы

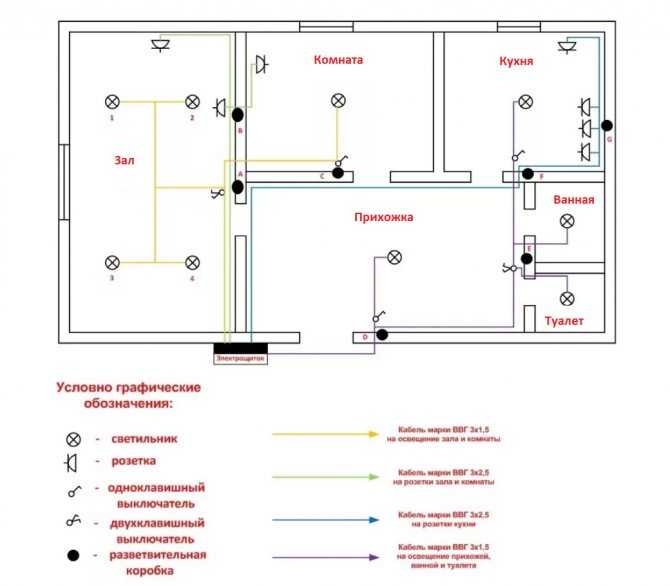

На специальной схеме электропроводки отмечается точное местонахождение всех элементов (от розетки до эл. счетчика), места прохождения кабеля по деревянном дому. Так же на проекте необходимо указать точные расстояния прохождения проводки возле дверных проемов, потолка, пола.

Рекомендуем Вам в качестве заготовки для схемы использовать план дома, т. к. в данном документе соблюдаются точные размеры комнат, дверных проемов, окон.

При составлении схемы электропроводки используйте следующие правила и советы:

  1. Распределительный щит устанавливается в коридоре. Высота установки щитка должна быть такой, чтобы дети не достали до него (примерно 1,5 м над землей).
  2. Розетки, как правило, устанавливаются на любой высоте от пола (ГОСТ, СНиП и ПУЭ не обговаривают данный момент). Сначала спланируйте расстановку мебели и бытовой техники, чтобы знать, где необходимо установить розетку (иначе после ремонта придется покупать удлинители).
  3. Рекомендуемая высота крепления выключателей — 80 и 150 см. Все выключатели в доме должны находиться на одной высоте (с эстетических соображений). При входе в комнату изделие должно быть размещено со стороны дверной ручки.
  4. Линия может проходить как внизу (20 см от пола), так и вверху стены (20 см от потолка), причем строго вертикально и строго горизонтально. Поворот трассы осуществляется под прямым углом.
  5. На основании готовой схемы необходимо подсчитать точное количество элементов, после чего приобрести их и приступать к монтажу электропроводки в деревянном доме своими руками.

Прокладка линии от улицы к помещению

Существует 2 способа наружной прокладки кабеля: воздушный и подземный.

Первый вариант более дешевый, но в то же время чаще подвергается авариям (ЛЭП может повредиться при сильных порывах ветра либо падении дерева на столб). К тому же воздушная электропроводка может устанавливаться, если расстояние до объекта составляет не более 25 метров. Если расстояние к дому из дерева будет больше, придется самому устанавливать промежуточную опору (еще один столб), что может заметно «ударить по карману».

Подземная прокладка кабеля является более трудоемким и дорогим мероприятием, но в то же время обеспечит долгий срок службы Вашей электропроводки.

О том, как подключить электричество на участок, мы рассказывали в отдельной статье, с которой рекомендуем ознакомиться!

Прокладка кабеля по комнатам

Чаще всего осуществляется открытый электромонтаж в деревянном доме. Существует несколько способов монтажа проводки, а именно: в каналах, в гофре, на специальных изоляторах (роликах) либо в электротехническом плинтусе. На фото показаны все варианты, поэтому можете сразу же сравнить их между собой.

Кабель-каналы — удобный вариант для электромонтажа, легко фиксируются, а с правильным подходом не портят, а дополняют интерьер деревянного дома.

Кстати существуют каналы с расцветкой «под дерево».

Преимущество прокладки проводки в электротехническом плинтусе в том, что так вы уменьшите количество кабель канала на стенах, тем самым скрыв проводку от глаз. Такой вариант и снижает вероятность механических повреждений линии, а если расположить розетки на высоте 15-20 сантиметров над уровнем пола — то проводка будет практически незаметна.

Выключатели при этом можно смонтировать на нужной высоте, проложив провод в нише дверного проёма, за обналичником в металлической трубе. Тогда проводку будет совсем не видно. Таким образом вы выполните и требования ПУЭ и интерьер ваш не пострадает.

Хорошо соответствует ПУЭ «ретро-проводка». То есть вам нужен витой шнур и керамические ролики (изоляторы). Это вариант для интерьера под старину. Но ретро-провод неоправданно дорогой, да и необходимость покупки роликов и другой фурнитуры только увеличит смету.

Рекомендуем Вам просмотреть данные видео инструкции, которые Вам наглядно покажут все нюансы монтажных работ:

Соединение проводов

В местах ответвления кабеля к розеткам и выключателям, а также в местах соединения двух жил необходимо устанавливать распределительные коробки. Данные изделия служат для скрепления нескольких контактов и их защиты.

Основными способами соединения проводов в распределительной коробке являются:

  • соединение с помощью ваг;
  • соединение сизами;
  • опрессовка гильзами;
  • сварка;
  • пайка.

Важно! Соединение проводов с помощью скруток запрещено в любом сооружении, потому что со временем контакт ослабевает и начинает греться.

Если выполнять монтаж электропроводки в деревянном доме по ПУЭ, тут же и говорится о запрете скруток:

ПУЭ 2. 1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

СИЗы представляют собой изолирующие колпачки, которые накручиваются на скрутку жил. Они недорогие и очень практичные. Достаточно зачистить изоляцию на 2-3 см, и скрутить между собой оголенные контакты, после чего накрутить колпачок. О том, как соединить провода сизами, читайте в статье, на которую мы сослались.

Соединение клеммниками WAGO достаточно надёжное. Но учтите, что их лучше использовать в не слишком мощных соединениях. При монтаже обращайте внимание на номинальный ток клеммника и не пользуйтесь подделками. Подключение мощных приборов типа бойлеров, посудомоечных машин и котлов нужно выполнять винтовыми клеммниками, гильзованием, сваркой или пайкой, а еще лучше проложить от щитка целый неразрывный провод.

Гильзование, сварка или пайка являются лучшими вариантами из перечисленных при монтаже проводки в деревянных домах. О том, как опрессовать провода гильзами, читайте в нашей статье.

Про пайку и сварку проводов также есть отдельные публикации на сайте:

  • https://samelectrik.ru/uchimsya-payat-provoda-rassmotrenie-vsex-nyuansov-pajki.html
  • https://samelectrik.ru/svarka-mednyx-i-alyuminievyx-provodov.html

Подключение розеток и выключателей

После того, как вся электропроводка будет проведена, необходимо установить выключатели и розетки. Рекомендуем вам использовать все электроустановочные изделия в оформлении «под дерево». Разница в стоимости может быть не существенной, но в интерьере они будут выглядеть лучше, также можете обратить внимание на линейки розеток и выключателей Schneider Electric и Legrand. Продукция этих производителей впишется в любой интерьер.

Сборка электрощита

Правильно подобрать сечение кабеля и проложить кабельные линии хоть и важно, но это еще не будет означать что ваша проводка в доме из дерева в безопасности. Нужно грамотно подобрать защиту — автоматы, дифавтоматы, УЗО, реле напряжения и прочее. Это сэкономит затраты на ремонт в случае аварийных ситуаций, а также обезопасит вас и ваше жильё.

В случае повреждения изоляции кабелей грызунами — сработает защита и пожар не произойдет.

Поэтому нужно разделить проводку на группы:

  1. Освещение
  2. Розетки
  3. Мощные электроприборы

Обязательно защитите эти группы индивидуальными автоматами и УЗО. Устройство защитного отключения обязательно нужно устанавливать на цепи, от которых запитан водонагреватель, электрокотёл, посудомоечная и стиральная машины и другие мощные потребители, особенно если они находятся в сырых помещениях.

Тогда для кабеля с сечением жил в 1.5 кв. мм (цепи освещения) выбирают автомат с номинальным током в 6-10 ампер, а для 2.5 кв. мм — 16 ампер.

Групповые УЗО на розетки или отдельные потребители должны иметь ток утечки (дифференциальный ток, он же Id) в пределах 10-30 мА, а общее УЗО, его еще называют вводным или противопожарным выбирают с током утечки больше чем на групповых, например 100-300 мА.

Также на ввод иногда устанавливают селективное УЗО — оно отличается от обычного большим временем срабатывания. Номинальный ток УЗО должен быть выше чем ток автомата, которым защищена эта группа, то есть АВ на 10А — УЗО на 16А, АВ на 16А — УЗО на 25А.

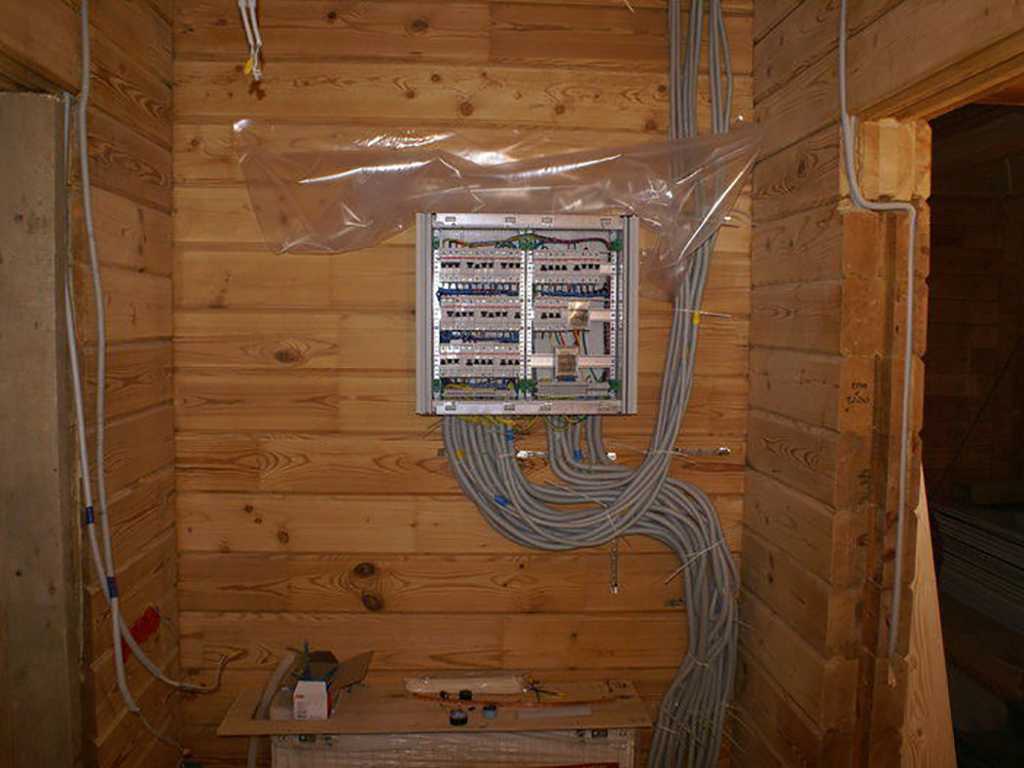

Схема сборки однофазного щита в деревянном доме:



Если вы провели 3 фазы на участок, схема распределительного щита может иметь вид:

После того, как проводка будет проведена, а щиток собран, рекомендуем вызвать электрика, чтобы он все проверил и возможно устранил явные ошибки. Далее нужно пройти приемо-сдаточные испытания, получить Акт допуска на подключение к сети, а также вызвать представителя РЭС для опломбировки счетчика и вводного автомата.

Вот и вся пошаговая инструкция, подробно объясняющая, как проводится электропроводка в деревянном доме своими руками. Обязательно выполняйте электромонтаж по ПУЭ и другим существующим стандартам. Они разработаны и собраны на основании большого количества несчастных случаев, которых можно было избежать простым соблюдением правил. Надеемся, предоставленные советы и схемы помогли вам самостоятельно выполнить электромонтаж или хотя бы сэкономить на некоторых этапах монтажа.

Рекомендуем Вам так же ознакомиться со статьей: отопление деревянного дома электричеством!

пошаговая инструкция по монтажу, правила и требования к прокладке проводки в частном доме

Содержание статьи

  • 1 Схема электрической проводки
  • 2 Какие детали надо будет подготовить?
  • 3 Электрическая проводка в доме из дерева
    • 3.1 Как прокладывать кабель и устанавливать коробки?
    • 3.2 Установка розеток и осветительных приборов
  • 4 Заключение

Каждый хозяин должен знать, как монтируется электропроводка в деревянном доме своими руками, пошаговая инструкция которой не является сложной. Без электричества подобное осуществить не получится. Монтаж электрической проводки лучше доверить специалистам, однако если было принято решение выполнить данную работу, то будет необходима подробная инструкция.

Схема электрической проводки

Монтаж проводки в деревянном доме следует начинать с составления схемы. Проект можно подготовить самостоятельно, однако если нет опыта, лучше доверить выполнение данной работы специалистам. Проект будет состоять из схемы электропроводки и расчета необходимого количества материалов.

Он позволит правильно сделать проводку, при этом будут учтены все требования ГОСТа. В процессе составления схемы следует обратить внимание на такие рекомендации:

  1. Точки электричества схемы должны размещаться в месте, к которому всегда есть доступ.
  2. Выключатели следует размещать так, чтобы их не закрывали шкафчики, вешалки и двери. Расстояние от пола должно быть более 100 см. Выключатели должны устанавливаться на идентичной высоте.
  3. Розетки нужно размещать так, чтобы все электрические приборы могли работать без удлинителя. Розетки размещаются на расстоянии 30-45 см от пола. На 6 м² должна приходиться как минимум одна розетка. Данные детали можно устанавливать на расстоянии минимум 50 см от конструкций из металла.
  4. В схеме прокладки электропроводки допускаются лишь горизонтальные или вертикальные линии. Главная линия должна быть расположена на расстоянии 7-12 см от карнизных свесов и реек. Разводка кабеля может быть нижней или верхней.
  5. Все провода в комнатах следует соединять исключительно в специальных коробках.

Какие детали надо будет подготовить?

Перед тем как сделать проводку в деревянном доме, следует подготовить все необходимые элементы.

Прежде всего будут нужны приспособления с изоляцией на рукоятках для защиты. Электрощиток может изготавливаться из пластмассы или металла. Если планируется выполнить электропроводку в деревянном доме, то нужно использовать металлический щиток. Закрепляется он внутри помещения. Размер конструкции будет зависеть от количества электрокабелей, которые будут прокладываться.

Далее нужно подготовить электрический кабель. Сечение рассчитывается исходя из мощности электрической энергии в доме. Открытая или скрытая электропроводка в деревянном доме своими руками выполняется с использованием медного трехжильного кабеля ВВГ. В нем должен быть шнур для заземления.

Понадобится подготовить розетки и выключатели. Выбирать данные элементы нужно исходя из личных предпочтений и дизайна частного дома. Для построек из дерева подходят элементы с контактными группами из бронзы и латуни. Детали могут быть накладными или встроенными. Выбирать надо исходя из того, что будет выполняться — скрытая проводка в деревянном доме или открытая.

Внутренняя проводка в срубе не может быть выполнена, поэтому нужно приобрести плинтусы с каналами для кабеля. Чтобы была сделана открытая проводка, необходимы специальные коробки, зажимы с изоляцией, ваги и изолента.

Электрический счетчик рекомендуется выбирать с классом точности минимум 2,0. Для собственного частного дома рекомендуется выбирать двухтарифный счетчик.

Список элементов, которые надо будет подготовить:

  • шуруповерт;
  • щиток;
  • электрокабель;
  • коробки;
  • изолента;
  • счетчик;
  • самонарезающие винты;
  • лента из алюминия;
  • клипсы;
  • гофра.

Монтаж электропроводки в деревянном доме своими руками можно выполнять исключительно после того, как будут подготовлены все элементы.

Электрическая проводка в доме из дерева

Говоря о том, как провести проводку в деревянном доме, стоит знать, что процесс прокладки электропроводки состоит из таких этапов:

  1. Прежде всего выполняется прокладка электрокабеля.
  2. Далее монтируются распределительные коробки.
  3. На следующем этапе устанавливаются розетки.
  4. После этого монтируются выключатели.
  5. Затем выполняется монтаж осветительных приборов.
  6. Выполняется установка электрического щитка.
  7. В конце устанавливается контур заземления.

Как прокладывать кабель и устанавливать коробки?

Говоря о том, как проложить кабель правильно, стоит знать, что проводка электрокабеля выполняется в кабельных каналах плинтуса. Есть другой метод — установка на бочонки из керамики, однако удобнее всего укладывать электрокабель в плинтус.



С внешней стороны кабельные каналы не монтируются, в данном случае прокладка кабеля осуществляется в трубках из меди.

В случае внутреннего монтажа электропроводки кабель надо будет разрезать на отрезки. После укладки кабеля замки закрывать на данном этапе не нужно.

В местах, где от электрокабеля разветвления питания уходят к выключателям, осветительным приборам и розеткам, понадобится установить коробки. Внутри короба элементы можно зафиксировать следующим образом:

  1. Использование СИЗ. В данном случае кабель надо будет зачистить на 3 см, скрутить, установить на СИЗ и закрутить. Концы электрокабеля надо уложить в коробе так, чтобы они не контактировали между собой.
  2. Скрепление вагами. Понадобится подготовить ваги с необходимым количеством углублений для шнуров. Говоря о том, как правильно проложить кабель, стоит знать, что нужно лишь зачистить провод на 12 мм, после чего вставить в углубления до щелчка. Концы нужно развести и закрепить так, чтобы они не контактировали между собой.
  3. Бюджетным вариантом является соединение проводов с помощью скрутки и изоленты. Провода следует зачистить и скрутить между собой, после чего закрыть изолентой все оголенное основание. Провода укладываются в коробе так, чтобы они не соприкасались.

Установка розеток и осветительных приборов

Розетки в здании из дерева нужно крепить прямо к стенкам. Под розетки надо будет уложить материал для изоляции. В данном случае можно использовать асбест или алюминий. Розетки фиксируются крепко, чтобы они не двигались.

В процессе монтажа электрокабеля с несколькими проводами в розетки нужно подключать все.

Провода желтого и зеленого цвета надо зажать в контакт заземления, остальные зажимаются в контакт питания.

Выключатели монтируются по тому же методу, что и розетки. Светильники должны размещаться как внутри деревянного дома, так и снаружи. Для внутреннего освещения в большинстве случаев используются:

  • встроенные осветительные устройства;
  • накладные приспособления;
  • уличные конструкции.

Любой светильник можно подключить с помощью проводов желтого и зеленого цвета. На конструкции прибора есть контакты для подобного соединения.

Заключение

От правильности установки щитка зависит работоспособность всей конструкции.



В щитке устанавливаются такие элементы:

  • счетчик;
  • шина заземления;
  • автоматы отключения;
  • нулевая шина;
  • фаза и ноль, которые подсоединяются к автомату.

Автомат устанавливается с учетом лимита электрической энергии. Он указывается в договоре между энергетическим предприятием и пользователем. Автоматы устанавливаются согласно используемой мощности.

В постройке из дерева обязательно следует сделать заземление. Для этого надо отступить от угла здания и вырыть канавку длиной 3 м. Рекомендуемая глубина канавки — 0,5 м. В крайней точке ямы понадобится вбить 3 прутка из металла. С помощью проволоки из металла понадобится соединить элементы между собой. Далее провод нужно провести на стенку здания и приварить болт диаметром 8 мм. С помощью гайки нужно прикрепить к проводу РЕ кабель. Если планируется устанавливать систему для отвода грома, то ее тоже нужно закрепить на данной конструкции. В конце канаву нужно засыпать слоем песка. Сверху понадобится уложить слой почвы.

Говоря о том, как правильно провести проводку в деревянном доме, стоит знать, что сделать это несложно. Особое внимание нужно уделить изоляции всех элементов системы, так как от этого будет зависеть безопасность жильцов частного дома. Также важно учесть все требования ГОСТа.
