Электропроводка в частном доме своими руками пошаговое описание

Срок службы электропроводки

Чтобы понимать, когда пора менять проводку электричества в доме, или знать, на сколько лет хватит проделанной работы по замене, необходимо выяснить срок ее службы. Современные кабеля и соединительные системы гораздо более качественные, чем были несколько десятилетий назад. Поэтому служить они будут дольше. Но всему приходит свой срок, и даже хорошая проводка рано или поздно потребует замены.

Использование УЗО, распределительных и соединительных коробок, клемм и других защитных элементов помогает продлить срок эксплуатации электропроводки дома.

Общепринятая градация включает три разных вида длительности функционирования электропроводки: номинальный, гарантийный и фактический срок службы. Между ними существует разница:

1. Номинальный – это период, при котором должны соблюдаться факторы работоспособности системы. Например, медный кабель может исправно функционировать на протяжении 30 лет, если напряжение не превышает 0,66 кВ, а температура в пределах от -50 до +50 градусов.
2. Гарантийный срок службы – это тот период, в течение которого производитель (или продавец) готов нести ответственность за этот кабель. Например, если за 5 лет эксплуатации в оговоренных условиях с проводом что-то произойдет, его починят или заменят бесплатно.
3. Фактический срок – это время работы системы, которое зависит только от пользователя. Он может быть меньше или больше номинального, в зависимости от того, в каких условиях функционирует электропроводка.

Это интересно: Проводка в каркасном доме своими руками — нормы, правила, схемы

Разметка схемы

Прежде чем начинать прокладывать электропровода, необходимо произвести разметку их разводки на стенах. Это нужно для точного понимания объема монтажных работ. Плюс сразу будут видны “узкие” места пересечения электропроводки и иных инженерных систем. Например, если рядом с кабелем оказывается водопроводная труба, то что-то надо сместить в сторону. Допускать соприкосновения, пусть даже потенциального в будущем, воды и электричества нельзя никак.

Делая разметку для электропроводки, нужно учитывать наличие обогревательных приборов, высоту потолка, расположение окон или дверей

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Подготовка и подача документов займет до полугода, лучше подавать их до начала строительных работ, на выполнение предоставляется 2 года. Этого срока, наверняка хватит, чтобы выгнать стены, и установить счетчик и автомат.

Водяной насос для частного дома или дачи: виды, принцип действия и критерии выбора (Фото & Видео) +Отзывы

Проводка своими руками

Современные тенденции строительства предусматривают скрытую проводку. Она может быть уложена в специально сделанные в стенах канавки — штробы. После укладки и закрепления кабелей их замазывают шпаклевкой, сравнивая с поверхностью остальной стены. Если возведенные стены будут потом облицовываться листовыми материалами — гипсокартоном, ГВЛ и т.п., то штробы не нужны. Кабели укладываются в зазор между стеной и отделкой, но в этом случае — только в гофрированных рукавах. Оболочка с проложенными кабелями крепится хомутами к элементам конструкции.

Как должна прокладываться внутренняя электропроводка. В частном доме при устройстве своими руками необходимо соблюдать все правила

При прокладке нужно помнить, что внутренняя электропроводка частного дома делается по всем правилам и рекомендациям. Только так можно гарантировать безопасность. Основные правила такие:

• прокладка проводки только вертикально и горизонтально, никаких скругленных углов или скошенных трасс;
• все места соединений должны быть сделаны в монтажных распределительных коробках;
• горизонтальные переходы должны быть на высоте не менее 2,5 метров, от них вниз опускается кабель к розетке или к выключателю.

Подробный план прохождения трассы, подобный тому, что на фото выше, необходимо сохранить. Он пригодится во время ремонта или модернизации проводки. С ним нужно будет сверятся, если где-то вблизи нужно будет штробить или делать дырку, забивать гвоздь. Основная задача — не попасть в кабель.

Способы соединения проводов

Большой процент проблем с электропроводкой происходит от плохого соединения проводов. Их можно сделать несколькими способами:

• Скрутка. Соединятся таким способом могут только однородные металлы, или не вступающие в химическую реакцию. Скручивать медь и алюминий нельзя категорически. В остальных случаях длинна оголенных проводников должна быть не меньше 40 мм. Два провода между собой соединяются, как можно плотнее, витки укладываются один возле другого. Сверху соединение заматывается изолентой и/или упаковывается термоусадочной трубкой. Если хотите чтобы контакт был 100%, а потери минимальными, не поленитесь скрутку пропаять. Вообще, по современным нормам этот вид соединения проводов считается ненадежным.
  Правила монтажа электропроводки в частном оме запрещают делать скрутки в стенах (замуровывать их)
• Соединение через клеммную коробку с винтовыми зажимами. В корпусе из термостойкого пластика запаяны металлические клеммы, которые затягиваются при помощи винтов. Очищенный от изоляции проводник вставляется в гнездо, закрепляется винтом, при помощи отвертки. Этот вид соединения — наиболее надежный.
  Соединение электропроводки при помощи клеммных коробок — это быстро, удобно, надежно, безопасно
• Соединительные колодки с пружинами. В этих устройствах контакт обеспечивается пружиной. В гнездо вставляется оголенные проводник, которых зажимает пружина.

И все равно, наиболее надежные методы соединения — сварка и пайка. Если есть возможность сделать соединение таким, можно считать, что проблем у вас не будет. Во всяком случае с соединениями.

Монтаж электропроводки в доме своими руками требует тщательного выполнения всех требований. Это — гарантия вашей приватной безопасности и безопасности вашей частной собственности.

После того, как провода от автомата до точки подключения розетки или выключателя проложены, их проверяют на целостность тестером — прозванивают жилы между собой, проверяя целостность проводников, и каждую по отдельности на землю — проверяя не повреждена где-нибудь изоляция. Если кабель не поврежден, приступают к монтажу розетки или выключателя. Подключив, все еще раз проверяют тестером. Потом их можно заводить на соответствующий автомат. Причем автомат желательно сразу подписать: проще будет ориентироваться.

Закончив электроразводку по всему дому, проверив все самостоятельно, вызывают специалистов электролаборатории. Они проверяют состояние проводников и изоляции, замеряют заземление и ноль, по результатам дают вам акт (протокол) испытаний. Без него вам не дадут разрешение на ввод в эксплуатацию.

Параметры электрической сети

Точно вычислить показатели проводки сложно. Узнать, будет ли меняться количество потребителей электроэнергии со временем, нельзя. Это же касается возможных мест установки. Однако можно составить примерный проект. Материалы приобретают с запасом, однако переплачивать за лишнюю мощность нецелесообразно.

Расчет нагрузки

Рассчитать этот показатель просто. Данные об энергопотреблении присутствуют в технических паспортах. Зная потребляемую мощность, можно рассчитать силу тока по формуле I=P/E, где:

• P — мощность;
• E — напряжение.

Допустимая суммарная сила тока, протекающего по одной линии — 25 А. Такой номинал должны иметь автоматы, через которые подключаются ветви.

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

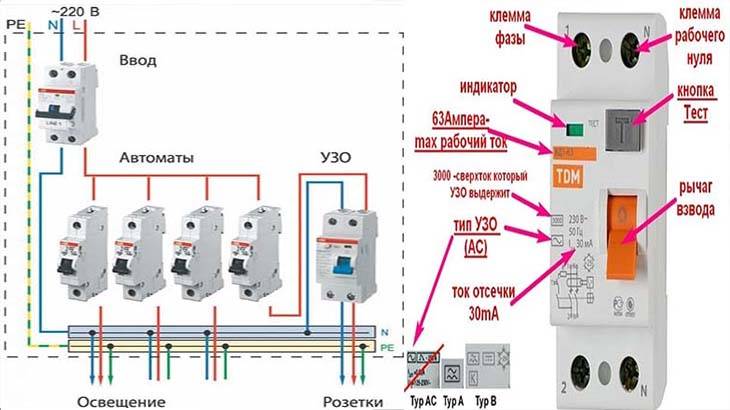

Домовая электропроводка должна быть выстроена по следующему принципу:

1. Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
2. Вторым размещается электросчетчик.
3. Затем ставится общий автомат защиты.
4. Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

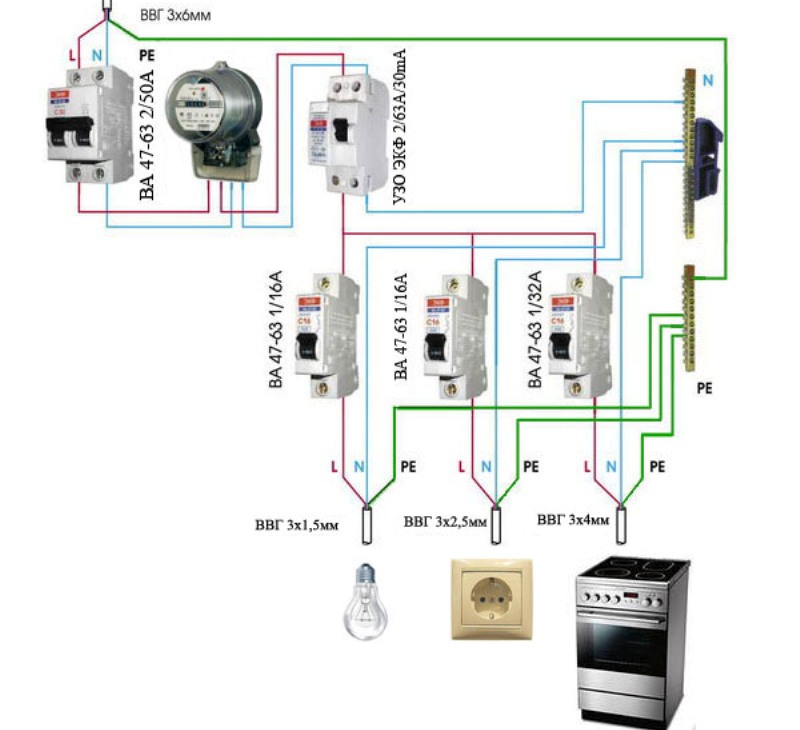

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Группировка потребителей

Группировать потребителей рекомендуется по комнатам и типу потребления. Если квартира большая (трехкомнатная и более), то освещение стоит разбивать на пару групп с раздельными устройствами защиты. Однако чаще всего все осветительные приборы запитываются от одной линии со щитка, а вот комнатные розетки уже разделяются на несколько веток. Плюс еще две обычно формируют для электроплиты на кухне и на санузел.

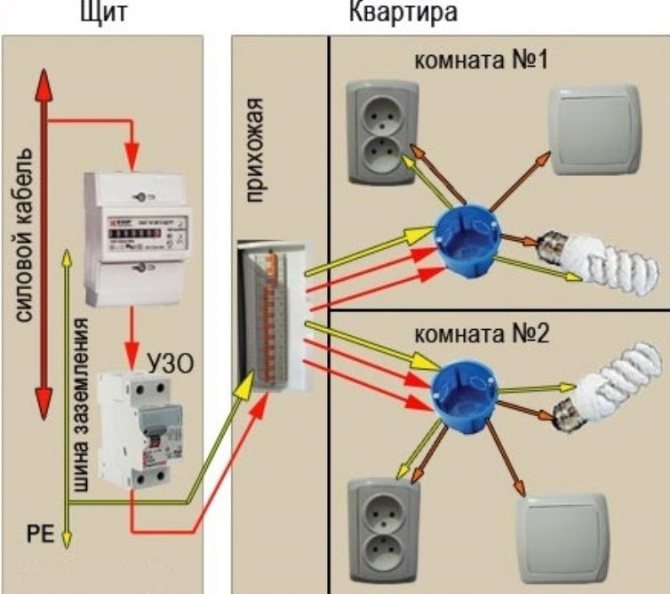

Группировка потребителей электроэнергии в квартире

Линия для стационарной домашней техники и розетки

В отдельную группу также принято выделять стиральную и посудомоечную машины. Если они сломаются или перегорят идущие на них провода, то эту линию электропроводки можно будет отключить на время ремонта без обесточивания всей квартиры.

Варианты группировки осветительных приборов

По освещению группирование следует производить исходя из мощностей осветительных приборов. Большую зальную люстру на 5–7 лампочек лучше подключить через отдельный провод. Также выделить в свой контур можно настенные бра и освещение ванной комнаты с туалетом. А вот светодиодную подсветку стоит запитать от розеток. В проекте квартирной электропроводки выделять ее отдельно не рекомендуется, так как такие приборы потребляют сравнительно мало электроэнергии.

Линия для кухни

Особый момент – кухня, в нее отдельно должны идти линии проводки на:

• электрическую плиту;
• освещение;
• розетки для чайника, миксеров и другой бытовой техники;
• розетки для посудомойки и стиральной машинки.

Объединять эти электроприборы в одну общую кухонную группу нельзя. Включенные одновременно они будут потреблять слишком много электричества. Если в кухню прокладывать один провод, то его придется подбирать с большим сечением. А это приведет к совершенно ненужному удорожанию электропроводки в квартире и сложностям в ее монтаже.

Основные потребители электроэнергии на кухне

Специальные линии электропроводки

Отдельно делать линии в проекте электрики рекомендуется также для:

• системы теплого пола;
• электрического полотенцесушителя;
• водонагревателя с ТЭНом и т. п.

Для этих электроприборов характерно высокое энергопотребление, поэтому их лучше подключать через специальную выделенную ветку и собственное УЗО

Причем выбирать в квартиру провод по сечению здесь придется с особым вниманием. Жилы кабеля должны будут выдерживать длительный по времени и повышенный в амперах электроток

Электропроводка в помещениях с повышенной влажностью

Ванную и туалет либо совмещенный санузел также следует выделять на схеме в отдельную группу. Эти помещения отличает повышенная влажность. Электропроводку, розетки и освещение в них необходимо подбирать в исполнении с защитой по IP 44 или 54. Экономить здесь не рекомендуется.

Группы потребителей и разметка электропроводки в ванной комнате

Жилые помещения

В каждую жилую комнату в проекте внутриквартирной электрики рекомендуется закладывать три линии – основную и дополнительную с розетками на разных стенах плюс еще одну на освещение. Чтобы сэкономить, дополнительную ветку можно подцепить на основную в соседнем за перегородкой помещении. Не зря отверстия для смежных подрозетников обычно в стенах делают сквозными. Так пару розеток в разных комнатах удается без проблем подключить на общий провод от одной группы.
Главное здесь с нагрузкой потом подключаемых электроприборов не прогадать.

Схемы электропроводки

Вся электрика в доме начинается с разработки подробного плана и схемы

Главное в схеме – это указать места монтажа приборов и прокладывания кабелей, также важно точно определить месторасположение розеток, выключателей, светильников и бытовой техники. Для упрощения разводки проводов потребители разделяются на группы

Схема разводки электричества с группировкой по потребителям

Группировка потребителей может быть произвольной. Она упрощает схему подключения, распределяет нагрузку и позволяет экономить материалы. Схема электропроводки дома на даче отличается от квартирной методом подводки кабеля: в многоэтажном – начинается от этажного щита. Электричество в частном доме требует подключения от воздушной магистрали или от внешнего распределителя.

Определение силы тока

Важным моментом при планировании электропроводки является расчет силы тока в электросети. Зная этот показатель нагрузки, можно безошибочно определить, какой нужен автомат и кабель с соответствующим сечением.

Планируемую нагрузку можно рассчитать по формуле:

Сила тока=Суммарная мощность бытовых приборов (Вт)/Напряжение в сети (В). Например: восемь 60 Вт ламп, электрочайник 1600 Вт, холодильник 350 Вт, электро-духовка 1200 Вт. Сетевое напряжение 220 В. Итог: ((8*60) +1600+350+1200)/220=16,5А. Стандартное потребление дома не выходит за рамки 25 Ампер.

Определение размера сечения кабеля

Не менее важная задача – определить сечение кабелей, которые будут использоваться для разводки электричества. От правильности выбора зависит безопасность вашего жилища. Несоответствие сечения нагрузкам повлечет за собой перегрев кабеля, который может вызвать короткое замыкание и пожар. Определить нужный размер кабеля можно с помощью таблицы.

Например, если расчетная сила тока равняется 16,5А, планируется закрытая разводка с использованием медных проводов, тогда необходим кабель минимум на 2 кв. мм. Для 25 Ампер – 4 мм2. Для разных групп распределения берется кабель в соответствии с предполагаемой нагрузкой. Ввиду того, что таблица указывает предельно точные значения, а по факту наблюдаются частые колебания силы тока, нужен определенный запас сечения. Для определения длины кабеля нужно измерить все расстояния рулеткой и прибавить до четырех метров про запас.

Возле входа в квартиру устанавливают щит освещения, в который монтируются устройства защитного отключения и подключаются провода. Обычно для сети выключателей и освещения предполагается установка УЗО на 16 А, розетки — на 20 А. Электроплита требует установки помощнее – на 32 А и подключается отдельно.

Составление и согласование проекта

Проект внутренней электропроводки для частного дома состоит из:

• расчета мощности, вводных устройств и требуемого сечения проводов;
• расчета систем заземления и молниезащиты;
• схемы разводки электропроводки;
• плана расположения в здании кабельных линий и силового оборудования;
• сметы на расходные материалы.

Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.

Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.

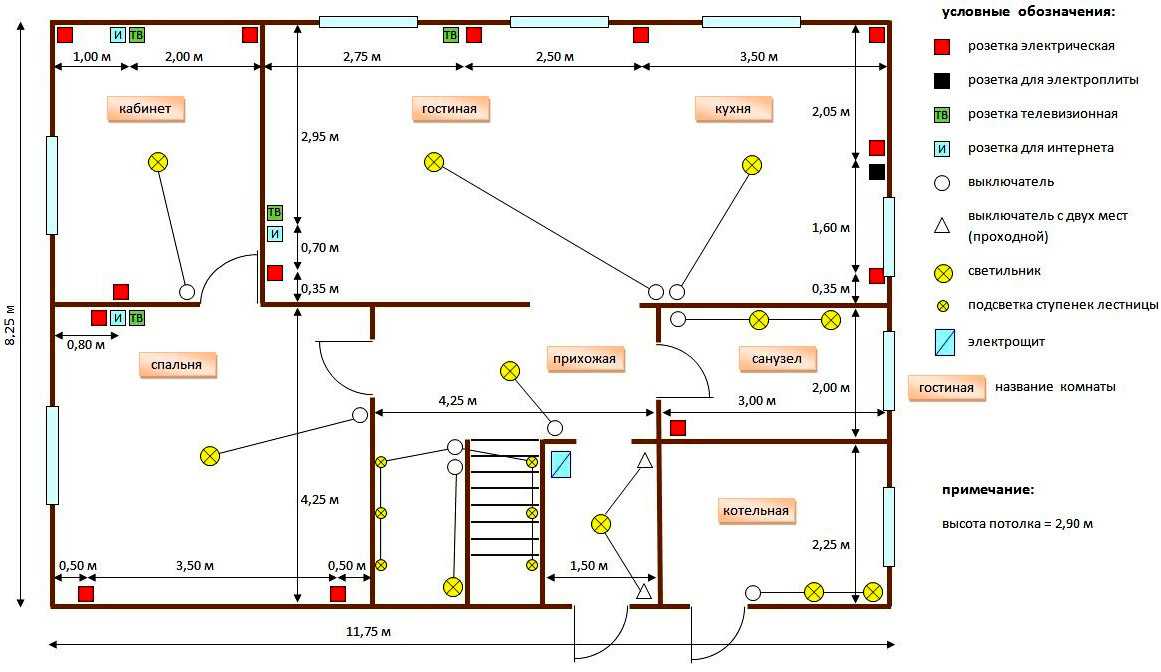

Схема монтажа электропроводки в доме

Выбор фаз

Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.

В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.

Как рассчитать мощность потребления при разводке

Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.

Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.

Средняя мощность потребления бытовой техники

Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.

Как рассчитать пропускную мощность электрической проводки

Группы потребителей

Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.

Основные группы потребления

На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.

Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.

Про распаячные коробки

Распаячные (или распределительные коробки) необходимы для коммутации (соединения) в них проводов и разветвления линий, например для выключателя.

Сегодня профессиональные электрики скажут вам, что устанавливать распаячные коробки в своременных квартирах не нужно! Они могут сыграть с вашей проводкой злую шутку. В случае замыкания, оторания, залили соседи и т.д, вам будет необходим доступ к этой самой распаечной коробке. Отказаться от распаечных коробок просто — делайте всю коммутацию в подрозетниках! Для этого нужны ГЛУБОКИЕ подрозетники, в которых будет происходить вся коммутация для освещения. Обычно глубокие подрозетники делают под выключатели света, если же необходима коммутация для разветвления розеточных линий, то и под розетки также устанавливаются глубокие подрозетники.

Контуры электропроводки

Итак, электричество в частный дом поступает через электрический счетчик. После него устанавливается распределительный щит. Именно от этого щита и начинается разводка различных проводов. Каждый из них может называться контуром.

Количество этих контуров напрямую зависит от количества комнат частного дома и электрических устройств, которые планируется использовать. В небольшом частном доме может быть всего два контура.

Один из них назначается для розеток, другой — для осветительных приборов.

Полезный совет: во время составления любой схемы проводки независимо от размеров частного дома всегда должна быть отдельная разводка на освещение и отдельная разводка на розетки.

Причиной этого является то, что осветительные приборы и подключенные приборы к розеткам имеют разные мощности. В результате для питания светильников нужны более тонкие провода, чем для питания холодильника или микроволновой печи или любого другого электрического устройства.

По сути дела этот совет можно назвать обязательным. Это позволит сэкономить на закупке кабелей. В противном случае, то есть, если к одной разводке подключать и розетки, и светильники, то при перегорании кабеля или замыкании вы не сможете использовать любой прибор или светильник, которые подключены к этому проводу.

Еще одним плюсом наличия большого количества контуров является легкий поиск неисправности.

Следует иметь в виду, что лучше организовать такую схему проводки, которая будет предусматривать монтаж большего количества контуров, чем требует частный дом. Это позволит уменьшить нагрузку на провода и устранит потребность в прокладке дополнительной разводки в будущем.

Обязательным правилом является оснащение каждого контура автоматическим выключателем. Группа контуров должна подключаться и к дифференциальному реле (УЗО). Как выключатель, так и УЗО монтируются в распределительном щитке.

При составлении схемы нужно учесть еще один нюанс: есть электроприборы, которые имеют большую мощность (водяной насос или электрическая плита). Для них нужно использовать кабель с большим сечением. Конечно, этот кабель будет отдельным контуром.

Что касается максимальной нагрузки на контур, то эта величина зависит от типа сети. Если она является трехфазной, то в домашних условиях максимальная нагрузка на одну разводку не должна превышать шести киловатт.

К одной разводки двухфазной системы нужно подключать устройства, общая мощность которых не должна быть большей двух киловатт. Это надо учитывать во время определения количества используемых контуров.

Реальная схема элекстроснабжения частного дома

Соблюдение этого условия позволит повысить уровень безопасности как трехфазной, так и двухфазной проводки в частном доме. В общем, схема проводки в частном доме может выглядеть следующим образом:

Если частный дом состоит из нескольких этажей, то электричество на каждый этаж должно подаваться через отдельную разводку. Специалисты рекомендуют производить подключение комнат по отдельности.

монтаж своими руками, как сделать, пошаговая схема

Самостоятельная прокладка новой электропроводки требует грамотного подхода и аккуратности. Перед началом непосредственного монтажа чертится схема электропроводки. В частном доме это особенно актуально, так как ошибки при прокладке способны привести к пожароопасной ситуации. Нарисованная схема электроснабжения поможет быстро и точно устранить возникшие в будущем повреждения или провести модернизацию домашней сети.

• Требования к проводке в частном доме
• Этапы выполнения электропроводки
  • Выбор материалов и способ монтажа
  • Построение схемы
  • Прокладка кабеля и установка элементов
  • Проверка на работоспособность

Требования к проводке в частном доме

Электропроводка выполняется в виде объединения проводов и кабелей, а также их креплений и сопутствующих защитных элементов. Монтаж её допускается выполнять как открытого, так и закрытого типа. Открытого типа проводка прокладывается по поверхности стен, потолков или пола с использованием: тросов, роликов, рукавов. Скрытая электропроводка укладывается в середине различных элементов дома: под полом, в стенах, подвесных потолках или в других монолитных объектах.

Монтаж электропроводки в частном доме своими руками выполняется совсем несложно, если существует чёткая принципиальная схема. При этом все работы проходят намного быстрее и вероятность допуска ошибок меньше. Перед тем как приступить к планированию и составлению схемы, необходимо знать, какие требования предъявляются к монтажу.

Перечень требований устанавливается специальными правилами ПЭУ (правила эксплуатирования электроустановок), которые обязательны для исполнения. Вот основной список:

• электропроводка на объекте выполняется из проводников с изоляцией, препятствующей горению;
• монтаж проводов происходит в трубах, металлических рукавах, пластиковых коробах, гофрированных трубках;
• при использовании металлических каналов, создаётся надёжное их соединение друг с другом;
• металлические части, участвующие в монтаже, следует непременно заземлить для защиты от изоляционного пробоя;
• соединения и ответвления проводов выполняются в специально подготовленных местах с простым доступом для ревизии;
• все соединения проводников происходят при помощи обжимного инструмента, паяльных работ, а также прижимов с использованием винтов или болтов;
• места соединения и ответвления проводов не должны подвергаться механическому воздействию, вызывающему порыв или излом;
• части электропроводки, содержащие металл, защищаются от различных факторов среды;
• цветовое сочетание жил кабеля должно совпадать для однотипных жил;
• номинальная мощность провода и электрической фурнитуры не должна быть менее 15% от максимальной нагрузки подключённых к нему потребителей;
• кабель прокладывается с соблюдением вертикали и горизонтали без изгибов.

Этапы выполнения электропроводки

Соблюдение всех требований обеспечит правильность выполненной электропроводки в доме своими руками. Пошаговую схему составления плана можно представить в виде таких операций:

• выбор материала и его количество;
• чертёж схемы монтажа;
• прокладка и установка всех частей электропроводки;
• проверка работоспособности.

Самостоятельно выполнить пункты несложно. Но перед тем как правильно провести проводку в доме, понадобится выполнить подготовительный этап. Он включает в себя определение мест, в которых будут расположены точки подключения электроприборов и светильников, их количество.

Выбор материалов и способ монтажа

Энергоснабжающая компания подаёт электроэнергию по проложенным линиям с использованием столбов и опор или по силовому кабелю, зарытому в земле. От общей линии происходит ответвление кабеля на электрощит, расположенный на территории частного владения. Ответвление выполняется двухпроводным или трёхпроводным проводом. Соответственно, используется линия двухфазная или трёхфазная. Чаще отводится кабель, содержащий фазу и ноль. На конце этой линии устанавливается электросчётчик. Важно знать, что линия до счётчика полностью принадлежит энергоснабжающей компании, и выполнять какие-либо операции с ней запрещено.

Дальнейшая прокладка линии выполняется уже силами хозяина домовладения самостоятельно или электриком.

Сама линия может быть проложена открытым или скрытым видом.

Проводка открытого типа выполняется по поверхности в видимом виде, что одновременно является как недостатком, так и преимуществом. Достоинство в простоте прокладки, свободном доступе к любой части электросети, а недостаток — плохая защищённость от механических повреждений. Кабель, прокладываясь по поверхности, крепится через изоляторы, напоминающие собой грибок. При этом конструкция розеток, выключателей, распределительных коробов используется накладного вида. Для защиты от повреждений и обеспечения электробезопасности применяются пластиковые короба. Они образовывают канал, в который и укладывается кабель.

Скрытая проводка располагается в выполненных, а после прокладки кабеля заштукатуренных, штробах. Спрятана в напольной стяжке или за фальшь панелями. Электрофурнитура используется внутреннего исполнения. Сам провод, если не прокладывается в бетонной или кирпичной стене, укладывается в металлорукаве. Недостаток в том, что при повреждении провода придётся извлекать его из монолитных конструкций. Возможно, использовать и комбинированный метод, одни участки делая скрытыми, а другие наружными.

Обязательными частями электропроводки в доме будет:

1. Электрический щиток.
2. Автоматический выключатель.
3. Точка подключения электроприбора.
4. Выключатель.
5. Распределительная коробка.
6. Кабель.

Электрический щиток устанавливается такого размера, чтоб в него поместились все вводные элементы. Автоматический выключатель предназначен для быстрого разрыва провода при возникновении аварийной ситуации на линии. Основная его характеристика — значение номинального тока. На сколько ампер понадобится автомат в доме, вычисляется путём суммирования мощности всей планируемой нагрузки, которая может быть включена одновременно в цепь.

При подборе автомата учитывается не только мощность подключаемых приборов, но и качество, а также сечение проложенной электропроводки. Несоответствие сечения кабеля, который будет использоваться для разводки электричества, может привести к его перегреву, в результате чего произойдёт короткое замыкание и пожар.

Сечение провода характеризуется величиной тока, которую он пропускает через себя без ухудшения своих электрофизических свойств. Например, медный провод сечением 1,5 мм/2 выдерживает продолжительную токовую нагрузку в 19 ампер. Поэтому применять автомат на 20 A при таком сечении нельзя, понадобится на 16А.

Распределительная коробка имеет вид пластикового контейнера с крышкой, по бокам которой выполнены отверстия для ввода кабеля. Основная её характеристика — размер и качество материала её изготовления. Выключатели и розетки рассчитываются на ток, не превышающий значения подключённых к ним приборов.

Построение схемы

После выбора материалов и расположения точек подключения электроприборов выполняется чертёж электрической схемы. Лучше всего использовать готовый план дома, на котором изображаются все элементы, участвующие в построении электрической сети.

Для упрощения разводки проводов потребители разделяются на группы, это также поможет распределить нагрузку и позволит сэкономить материалы. Если частный дом имеет много помещений, то на чертеже отдельно изображаются розеточные цепи и освещения. На схеме указывается следующее:

1. Точки выхода линий с привязкой к поверхностям помещения. Это розетка, выключатель, светильник. В качестве привязки указывается как минимум два размера, например, от пола и края стены.
2. Прокладка кабеля и установка элементов.
3. Линии, соответствующие прохождению проводов. Для наглядности лучше выполнять разными цветами и подписывать назначение, марку и сечение закладываемого провода.
4. Подключение группы к фазе.
5. Обозначения линиями, за какую часть освещения отвечает определённая кнопка выключателя.

Уходящий со счётчика кабель выходит и коммутируется на щитке распределения. В нём устанавливается ряд автоматической защиты, состоящий из вводного автомата и однополюсных выключателей. В совершенстве каждая электрическая точка оснащается своим автоматом, но по затратам это не невыгодно. Поэтому создаются группы, на каждую из которых устанавливается свой предохранитель.

В середине группы расключение происходит следующим способом. Силовой провод, выходящий из автомата, разветвляется в коробке распределения на каждую электрическую точку. Такая точка представляет собой место, к которому коммутируется электрический прибор. При этом к розетке подводится провод с двумя или тремя жилами, и подключается она параллельно. Выключатель устанавливается последовательно в разрыв силового провода.

Провод с тремя жилами подразумевает заземление, выполненное по одному из трёх проводов. Присутствие заземление важно, так как на металлических корпусах электрических приборов есть разность потенциалов, например, на холодильнике, чайнике, нагревательном котле и т. д. Это напряжение может быть опасно для жизни в случае пробоя изоляции. Выполненное заземление устраняет эту проблему. Для этого в розетке предусмотрен заземляющий контакт. Фактически это непрерывная связь металлических частей электроприборов с землёй.

Заземление выполняется с помощью контура в виде треугольника, сваренного из толстого металла, имеющего равные стороны. Контур заземления размещается на расстоянии не более 1 метра от фундамента дома. К треугольнику с помощью болта прикручивается большого сечения провод, другой конец которого подключается к заземляющей планке в щитке.

Прокладка кабеля и установка элементов

После составления схемы и закупки материалов происходит монтаж. Главное, соблюдать технику безопасности и в точности следовать начерченной схеме. Вначале по поверхностям стен и потолков проводятся линии, соответствующие прокладке провода. Затем размечаются местоположения электрофурнитуры. При скрытой проводке выполняется: штробление, подготовка углублений для розеток, выключателей, места для щитка. При наружном исполнении на равном расстоянии крепятся держатели кабеля и проделываются отверстия для крепежа накладной фурнитуры.

После прокладки и закрепления кабеля собирается щиток. Для этого на din рейку устанавливается вводный автомат и на каждую группу линий автоматические выключатели. При необходимости добавляется УЗО или вместо вводного ставится дифференциальный автомат. Это такой вид выключателя, сочетающий в себе одновременно функции автоматического выключателя и УЗО. В щитке также устанавливается планка заземления и нулевая.

После установки всех элементов в щитке подсоединяются провода. Общепринято для фазового провода применять коричневый цвет, синий для нулевого и жёлто-белый цвет для заземления. Все соединения происходят с помощью зажимов устройств. В распределительной коробке провода соединяются методом скрутки с дальнейшим изолированием или с помощью зажимов, в розетках и выключателях согласно их устройству.

Проверка на работоспособность

После того как сделана проводка в доме своими руками или с помощью специалиста, её необходимо проверить. Для этого с помощью мультиметр, в режиме прозвонки проверяют целостность проводки, отсутствие короткого замыкания в розетках и выключателях, работоспособность автоматов.

Только после успешной проверки соединяется вводный автомат с клеммами счётчика для подачи в систему электроэнергии. Если есть возможность, то обязательно при подключении отключается автомат, стоящий перед счётчиком. Следует помнить, что напряжение 220 вольт опасно для жизни и работа с ним требует допуска и знаний по защите, поэтому на заключительном этапе лучше пригласить электрика.

Электропроводка в Частном Доме, Укладка Своими Руками, Схемы

Некоторые думают, что прокладка электропроводки в доме своими руками – слишком сложное дело для домашнего мастера. Работа с электроэнергией – серьезный вопрос, к которому нужно подойти ответственно. Правильное устройство электропроводки в каждом жилище – гарантия безопасности людей, ведь 70% пожаров происходят по причине неисправностей электрических сетей. Но если есть желание, основные знания и немного практики, то можно выполнить необходимые работы самостоятельно.

Содержание:

• Последовательность работ
• Количество фаз
• Составление плана и получение проекта
• Какая мощность вам потребуется?
• Группы потребителей
• Где установить электрический щиток?
• Как выбрать подходящий кабель
• Сечение жил кабеля
• Оболочка кабелей
• Какие лучше использовать выключатели и розетки
• Самостоятельная укладка проводки
• Как соединяют проводку
  • • ВИДЕО: ТОП-10 Правил электропроводки

Последовательность работ

Проводку электрической сети в собственном доме производят до начала работ по отделке помещений. Коробка здания уже стоит, стены возведены и кровля на месте – подошло время подумать об электроэнергии.

Последовательность выполняемых работ такая:

• Определение необходимого количества ах – однофазный ток (220 В) или нужно подключить трехфазный ток (380 В)
• Создание электрической схемы, подсчет мощности будущих потребителей, подача документации в контролирующие органы и получение утвержденного проекта. Необходимо упомянуть, что не всегда вам разрешат заявленную мощность, чаще всего выделят до 5 кВт
• Выбор комплектующих электросети, приобретение счетчика, электрических кабелей и автоматов необходимой мощности
• Подвод энергии от столба в дом, эту работу самостоятельно выполнять нельзя, нужно пригласить специалистов энергопоставляющей организации, разместить в подходящем месте общий автомат и электрический счетчик
• Закрепить распределительный щиток, провести в дом электричество
• Укладка внутри дома кабелей, установка и подключение выключателей и розеток
• Установка и подключение заземления
• Проверка сети и получение акта

Но на каждом объекте есть свои особенности, начинать необходимо с изучения технических условий и проекта. Сначала нужно решить, какой нужен тип ввода, и определить какое количество электроэнергии будет расходоваться.

Читайте также: Какой уклон канализационной трубы должен быть в частном доме или квартире? | Описание для труб диаметром 50, 110, 160 и 200 мм [Инструкция]

Количество фаз

Собственный дом может быть подключен к однофазному или трехфазному напряжению. На частные дома, предусмотрены однофазные сети, с допустимым расходом до15 кВт, и трехфазные более 15 кВт. Потребуется трехфазное напряжение, если необходимо использовать мощное оборудование, которое подключается к сети 380 В.

Однофазные автоматы

К трехфазной сети подключают такие электроприборы как производительные духовки, отопительные котлы или электроплиты. Требования к сети 380 В намного выше – при более мощном напряжении, повышается риск тяжелой травмы. По этой причине, если дом по площади не превышает 100 м2, и вы не планируете обогревать его с помощью электроэнергии, то лучше подключать сеть напряжением 220 В.

Читайте также: Изготовление и укладка тротуарной плитки своими руками: пошаговая инструкция, на сухую и мокрую смесь. Изготовление формы, вибростола (Фото & Видео) +Отзывы

Составление плана и получение проекта

Теперь можно создавать план электропроводки и установки электроточек в доме. Для этого используют план здания в масштабе, на нем отмечают, где должна находиться техника, продумываете места, где будут установлены выключатели и розетки. Необходимо не забывать о местах установки массивной мебели, чтобы она не закрывала выключатели и розетки.

Схема электропроводки в доме

На плане необходимо отметить все необходимые осветительные приборы. Некоторые потребуют установки выключателей, для других потребуются собственные розетки. После этого необходимо подумать, что возможно еще придется включать в каждом помещении.

К примеру: на кухне есть множество разной техники, подключенной постоянно, им необходимы свои розетки. Но возможно вам потребуется иногда использовать другие электрические приспособления. Все эти данные указываются на плане, и рассчитывается самое удобное размещение точек включения.

Читайте также: Лучшие ноутбуки для работы и учебы | ТОП-15: Рейтинг 2022 + Отзывы

Какая мощность вам потребуется?

После распределения электрической техники по помещениям, нужно сложить ее мощность. Сколько потребует каждое устройство можно посмотреть в таблице, но нужно помнить, что есть пусковые токи, которые превышают средние значения. К полученной сумме плюсуют примерно 20% для создания небольшого запаса.

Термоусадочный рукав

Полученный результат и указываете в документах, необходимых для получения разрешения. Если заявленную мощность вам предоставят, то очень хорошо, но скорее всего, вам дадут только 5 кВт – стандартный лимит для частного домостроения.

[wpsm_comparison_table id=»98″ class=»center-table-align»]

Читайте также: Как сделать дренаж на участке своими руками: отводим излишки воды на разных типах почвы, правильно и недорого (20 Фото & Видео) +Отзывы

Группы потребителей

Все потребители – розетки, выключатели, различные электрические приборы делят на группы. Отдельно проводятся осветительный приборы, часто для них достаточно одной, но иногда целесообразно провести 2 ветки – на каждый этаж или крыло дома. Так же в отдельную группу переносят освещение на улице, подсобные помещения и подвал.

После этого розетки выделяются в группы, количество их на одном кабеле, зависит от его сечения, но не более 3-5 штук. Для мощных электроприборов желательно предусмотреть отдельную линию, так провод дольше прослужит и будет безопасней. В результате у вас получится на кухне от 3 до 7 линий, здесь установлено много техники.

Для котла, мощного водонагревателя и электроплиты, обязательно нужно собственные линии. Стиральную машину, электродуховку, микроволновую печь и холодильник, желательно подключать отдельно. Более слабые устройства, кухонный комбайн и блендер, можно так же подключить отдельно.

Группы кабелей

В жилые комнаты проводят по 3-4 линии, в каждом помещении всегда найдется то, что нужно подключить к розетке. Один провод используется для освещения, еще на одном будут «сидеть» розетки, для телевизора, роутера и компьютера. У них небольшая мощность и их можно объединять в одну группу.

Электрообогреватель и кондиционер – требуют собственную линию.

Если у вас небольшой домик, к примеру, дача, то будет достаточно 2-3 групп – одна предназначена для всего освещения, вторая запитать все вне дома и еще одна на все розетки в доме. Проще говоря, необходимое количество групп в частном доме – рассчитывается индивидуально и прямо зависит от размеров и потребностей людей, живущих в доме.

Количество групп, определяется, сколько нужно автоматов установить в распределительном щитке, к числу групп нужно прибавить 2-3 автомата на развитие (если вам потребуется установить еще что-то мощное или вы забыли о чем, то или потребуется разделить одну из групп).  Распределительный щиток выбирают такой, чтобы в нем было удобно разместить все необходимые автоматы. Если у вас большой дом – то удобней установить по одному мощному автомату на каждый этаж, и к нему подключать автоматы групп этого этажа.

Читайте также: Бетонная лестница в частном доме: виды, устройство, инструкция изготовления своими руками, отделка | 80+ Фото & Видео

Где установить электрический щиток?

Электрощит

Конкретное место для монтажа щитка не указано, в каких либо нормативах. Только нельзя его устанавливать ближе 1 метра от любого трубопровода – газовой линии, водосточные трубы, канализация, отопительной системы, водовод, даже нельзя размещать рядом счетчики газа.

По предназначению помещений не существует запретов, часто располагают щитки в котельных – здесь удобно собрать все коммуникации, приемная комиссия не выскажет претензий. Если у щитка высокий класс защиты, то можно поместить распределительный щиток поблизости от входной двери.

Читайте также: Естественная вентиляция в частном доме: устройство, схемы, обустройство своими руками (Фото & Видео)

Как выбрать подходящий кабель

При подключении здания к электросети, в наше время требуют размещать общий автомат и электросчетчик на улице. В законе это требование не указано, но электрослужбе в этом случае проще контролировать потребление энергии. Если согласитесь на это, то подбирайте автомат и счетчик с высокой защитой от влаги и пыли – не ниже класса защиты IP-55. При размещении в помещении допустима защита не менее IP-44, поэтому вы потратите меньше денег.

Для создания в частном доме электрической сети, желательно использовать не провод, а именно кабель. У них намного лучше и надежней изоляция, и по этой причине мягче требования по прокладке в помещении. Внутреннюю разводку нужно делать с заземлением, это новые требования и раньше не существовало электроприборов с трех контактными вилками.

Жилы в электрических кабелях изготавливают из алюминия или из меди. Конечно, алюминий стоит намного дешевле, но и используют его редко – этот металл нередко ломается, с ним работать сложно. Кроме того внутри деревянных домов его применять нельзя.

Читайте также: Новогодние игрушки на елку своими руками: красиво, оригинально, с душой! Мастер-классы и пошаговые инструкции | (75+ Фото Идей & Видео)

Сечение жил кабеля

Когда вы выберите материал для кабеля, можно рассчитать нужный диаметр его жил. Делают это с учетом будущей нагрузки, которую просчитывают по специальной таблице.

Расчет жил кабеля

Выбирают сечение жил по мощности, или потребляемому всеми приборами току, подключенными к одному автомату. Тут еще раз понадобится план электрификации здания, в котором показаны все группы потребителей. Рассчитывается сумма мощности установленных приборов, и по данным указанным в таблице выбирается подходящее сечение жил провода.

• Пользоваться таблицей несложно, если использую провода из меди, и подводится напряжение 220 В, то для укладки проводки внутри помещения используют левую сторону таблицы и подходящий столбик.
• Сравнивать необходимо общую мощность всех подключенных приборов (ее рассчитать легче). Где указан медный провод, укладываемый в каналы, лотки или пустоты, в столбике «220 В» выбирают большее значение.
• Перемещаясь вправо по этой строчке, до строчки «Сечение, кв. мм», находят необходимый диаметр жил. Из кабелей такого диаметра, и создают линию от автомата до потребителей электроэнергии.
• Чтобы не путаться, жилы одинаковой толщины на плане отмечайте своим цветом (чтобы потом не забыть, отдельно отметьте, что указано под каким цветом).
• Когда будет найден диаметр для всех кабелей, просчитывают для всех кабелей по каждому диаметру общую длину, и к этому добавить для страховки 20-25%. После этого считается, что вы просчитали кабеля для укладки в здании.

Читайте также: Канализация в частном доме своими руками – быстро и без проблем. Описание устройства, какие бывают виды и схемы (20 Фото & Видео) +Отзывы

Оболочка кабелей

Требования к виду оболочки кабеля, существуют только при создании электрической сети для деревянных построек, в них необходимо использовать двойную (ВВГ) или тройную (NYM). В зданиях из материалов безопасных в пожарном отношении, можно укладывать кабеля с любой изоляцией.

Подключение розетки и выключателя

Основное в этом вопросе, чтобы на ней не было повреждений, наплывов, трещин.  Для страховки, можно использовать провод с усиленной защитой. Это может быть к месту во влажных помещениях (баня, ванные комнаты, бассейны).

Читайте также:

• Водяной насос для частного дома или дачи: виды и критерии выбора
• Мангал из кирпича своими руками: Пошаговая инструкция, чертежи (25+ Фото)
• Навес из поликарбоната во дворе частного дома (250 ФОТО ИДЕЙ) — красивый вид, удобство и практичность
• Банные печи с баком для воды (120+ Фото): устройство и принципы работы, типы, выбор модели, самостоятельное изготовление
• Беседки с мангалом и барбекю — (80+ ФОТО) Чертежи которые можно реализовать Своими руками
• Как сделать дорожки на даче своими руками? (80+ Фото) Вариантов отличных идей

Читайте также: Откатные ворота: изготовление практичной конструкции своими руками. Схемы, чертежи и эскизы (100+ Фото & Видео) +Отзывы

Какие лучше использовать выключатели и розетки

Под любые мощные устройства устанавливают розетки с максимально допустимым пусковым током. Для маломощных приборов можно использовать стандартные.

Они могут быть:

• (Внутренние) Для установки розетки или выключателя, необходимо в стене подготовить углубление, в которую монтируют коробку. В этой коробке закрепляют электрическую начинку выключателя или розетки;
• (Наружные) В этом случае корпус розетки или выключателя выступает из стены. Монтировать их удобней – на поверхности стены устанавливают подложку, на которую монтируют выключатель или розетку.

Укладка проводки в деревянном доме

Чаще всего сейчас используют внутренние выключатели и розетки. В основном их подбирают с учетом внутренней отделки помещения, или просто устанавливают белые приборы.

Читайте также: Красивый сад своими руками: лучшие идеи для дизайна сада в частном доме или на даче | (100+ Фото & Видео)

Самостоятельная укладка проводки

В наше время в основном используют скрытую проводку, для ее устройства в стенах делают специальные каналы – штробы. Когда кабель будет уложен и закреплен, штробы заделывают шпаклевкой до уровня поверхности всей стены. Если впоследствии на стены будут крепиться ГВЛ, гипсокартон и т.п., то нет необходимости пробивать штробы. В этом случае кабель просто размещают в пустоте между отделочным материалом и стеной, но их защищают гофрированными рукавами.

Распределительная коробка

При укладке проводки не забывайте, что электропроводка разводится внутри здания по определенным правилам:

• Кабеля укладывают только горизонтально или вертикально, не допускаются укладка наискось и любое округление углов
• Места соединений необходимо размещать только в распределительных коробках
• Переходы над дверями можно делать не ниже 2,5 м, от них кабель проводят к выключателям или розеткам

Нужно составить план укладки электрической трассы, и сохранить его на будущее. Он обязательно потребуется при ремонте проводки или во время перепланировки помещения. К нему необходимо будет обращаться, при необходимости вбить длинный гвоздь или проделать отверстие.

Главное при этих работах – не пробить оболочку кабеля.

Как соединяют проводку

Соединение проводов

В основном все неприятности с электропроводкой случаются в результате некачественного соединения проводов.

Есть несколько самых распространенных способов:

• (Скрутка) Провода соединяют вместе, сложив 2 оголенных провода и скручивая вместе, так можно соединять только проводку из одного металла. Алюминий и медь соединять скрутками категорически запрещено. Сверху полученное соединение изолируют термоусадочной трубкой или обычной изоляционной лентой. Если вам необходимо 100% надежный контакт, с минимальными потерями, то полученную скрутку необходимо хорошо пропаять;
• (Клеммная коробка) Это соединение производят с помощью винтовых креплений закрепленных в пластиковом корпусе.  Провод, очищенный от изоляции вставляют под металлическую планку, и зажимают винтом. Этот самая надежная разновидность соединения в наше время;
• (Пружинные соединительные колодки) Контакт в них обеспечивается специальной пружиной, которая прижимает оголенный провод.

Закончив укладывать электропроводку по зданию, проверив все участков, вызывают специалистов электроснабжающей организации. Они проверяют качество работ, и дают акт испытаний.

ВИДЕО: ТОП-10 Правил электропроводки

Какая должна быть электропроводка в частном доме, укладка своими руками, инструкция для новичков

9.5 Общий балл

Электропроводка в доме

Мы постарались составить объективный и профессиональный рейтинг. Если Вы не согласны с данными оценками, оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Благодарим за ваше участие. Ваше мнение будет полезно другим пользователям.

Актуальность информации

8.5

Доступность применения

9

Раскрытие темы

8

Достоверность информации

10

Рейтинг пользователей: 5 (1 Голос)

Электропроводка в деревянном доме своими руками: схема, пошаговая инструкция

Содержание

• Комплекс работ по укладке электропроводки
• Проектирование конструкции
• Выбор системы электропитания
• Прокладка кабеля в деревянном доме

Качественно выполненная схема электропроводки в частном доме, помимо выполнения поставленного функционала обязана также обеспечивать высокий уровень безопасности для всех, кто находится в помещении, проживает, в частности для владельца объекта. Чтобы гарантировать все эти параметры, потребуется привлекать к работе специалистов, электропроводка в деревянном доме, для которых является основной сферой деятельности. Второй вариант это выполнить все операции своими руками, сведя к минимуму затраты времени, усилий, материалов, различного рода ресурсов. Но, когда принято решение не использовать мастеров, нужно принять во внимание, что разводка электропроводки в частном доме потребует соблюдения всех правил монтажных и строительных работ.

Комплекс работ по укладке электропроводки

Чтобы свести воедино все операции, которые включает в себя электропроводка в деревянном доме своими руками, пошаговая инструкция представлена в полном объеме, стоит рассмотреть детальную последовательность, согласно ей и выполняются работы:

• Проектировочные операции, в составе которых выполняется анализ параметров мощности установленного оборудования, используемых электрических механизмов
• Подбирается кабельная продукция, электронная аппаратура, производится расчет монтажных элементов по заблаговременно отмеченной нагрузке, на расчетном периоде.
• В помещение дома подсоединяется вводный выключатель автоматического типа, а также обязательного электрического счетчика, монтируется распределительное оборудование, специальный щит.
• Прокладывается комплект кабелей, осуществляется последующая их разводка по намеченным точкам, согласно предварительно составленного проектного плана.
• На последующем этапе работ устанавливается необходимое количество выключателей, розеток, осветительной и прочей аппаратуры.
• Монтируется обязательный комплект элементов заземления, УЗО и прочих элементов систем защиты, актуальной при обслуживании потребителей.
• На конечной стадии выполнения работ проводятся испытания, проверка работоспособности оборудования, всех систем, анализ функционирования агрегатов, кабелей, правильность выполнения подводки.

Важно! Проектировочные работы выполняются самостоятельно либо с привлечением специалистов. Наиболее актуальным и правильным выбором станет второй вариант, а именно работа со специалистами, для чего необходимо точно знать расценки на монтаж электропроводки в частном доме.

Проектирование конструкции

На этапе проектировочных работ отдельное внимание уделяется анализу возможных нагрузок, которые на себя принимает конструкция, каждый отдельный элемент в процессе эксплуатации. Подбирается тип выключателя исходя из необходимости последующего использования, что, следовательно, характеризуется регламентов стандартов. Обязательно в расчет принимается количество и наименование установленного оборудования в помещениях, возможность их последующего совместного использования и качественного функционирования. Обязательно выполняется анализ перегрузок при последующей работе, что вызывает необходимость корректного выполнения работ по проектировке систем.

Выбор системы электропитания

Когда выполняется электропроводка в доме своими руками пошагово, важно пристальное внимание уделить вопросам выбора вводного кабеля. Главным параметром в данном случае является анализ максимальной мощности системы электропитания. Меняется весь комплект установленных кабелей, увеличивается до требуемых параметров номинал выключателей. На следующем этапе осуществляется замена вводного кабеля, в котором важно правильно рассчитать его сечение. При недостаточном сечении, подаче на оборудование большой нагрузки, осуществляется возгорание, которое приведет к неисправности системы и при этом потребует пересмотра всей электрической системы. Вместе с заменой вводного кабеля электропроводка в доме требуется монтажа электрического счетчика, его последующее опломбирование.

Монтаж электропроводки в деревянном доме своими руками, в частности, монтаж в систему вводного выключателя предусматривает обеспечение защиты групповых автоматов на случай короткого замыкания, возникшего в системе. Но важно выполнить настройку электропитания таким образом, чтобы при максимально возможной нагрузке она работала качественно и без сбоев. Если же объект запитан от сети трехфазного типа, устанавливается соответствующий выключатель. Когда необходимо оборудовать однофазную сеть, электропроводка в частном доме предусматривает включение одно либо двухполюсного элементов.

Порядок, который предусматривает электропроводка в деревянном доме своими руками, включает обязательный монтаж выключателя после счетчика. Как вариант, можно попробовать установить агрегат до счетчика, но обязательно на данном этапе опломбировать последний. Устанавливаются вводной автомат, система УЗО в щиток, при этом металлический корпус дополнительно заземляется. Аппаратура монтируется на рейку, монтаж проводится в полном соответствии с существующей схемой.

Важно: желательно распределить розетки и выключатели равномерно на одинаковом расстоянии друг от друга, для чего правильно выполняется просчет нагрузок.

Прокладка кабеля в деревянном доме

Электропроводка в доме своими руками (кабель) прокладывается следующим образом:

• Перед  началом выполнения работ обязательно следует определиться с выбором и монтажом трассы осуществляется установок распределительной коробки, распределяются последующие места для монтажа розеток и прочего оборудования, выключателей. Обязательно отдельно рассчитывается место под монтаж осветительных приборов.
• Прокладка в металлический рукав либо трубу осуществляется в том случае, когда планируется осуществить полную обшивку стен и наличие выходящей проводки станет визуально непривлекательным элементом. Пластиковую гофротрубу в данном случае нельзя использовать, в противном случае возможно ее повреждение, выход из строя в результате механического воздействия. Гофротруба может также возгореться, что, правда, возникает в исключительных случаях.
• Готовится кабельная трасса, мастер также выполняет штробы. Относительно мест соединения элементов используются специальные распределительные коробы, с расчетом, что может быть получен легкий доступ к кабелю даже после выполнения обшивки стен.
• Электропроводка в деревянном доме, правила которой обусловлены нормами безопасности, требуют проходки через стены, посредством использования металлических гильз с установленными в конструкции заглушками. При необходимости монтажа розеток, подлежат монтажу гильзы несколько иного типа.
• Трубы подбираются строго с тем условием, что внутренний диаметр конструкции заполняется в пределах не более чем 40%. Оптимальным решением станут медные трубы, которые хоть и не отличаются дешевизной и доступностью, но тем не менее отлично поддаются гибке, отлично обрабатываются их срезы. В данном случае срезы чистятся и шлифуются, что делается аккуратно, не деформируя конструкцию. Металлорукав для электропроводки в деревянном доме специально устанавливают с целью дополнительной защиты оборудования, отдельных элементов от повреждения.
• Конструктивно трубы крепятся к поверхности стены посредством использования хомутов, подобранных по диаметру оборудования либо же с использованием развальцовки специальной медной трубы, внутри установленной гильзы.
• Кабель в данном случае будет перетягиваться через помещенные в специальном коробе трубы, при этом сразу же проверяется плотность прилегания его к корпусу. Это позволит гарантировать исключение повреждения изоляции жил непосредственно во время прокладки кабельной продукции.
• Разделяется кабель, при этом в самих коробках оставляется порядка двадцати сантиметров, и это главное условие, посредством которого выполняется качественный и оперативный перемонтаж всей конструкции. Соединение жил выполняется посредством специального комплекта колпачков.
• Кабели разделываются и после этого, каждый вывод подключается к каждому отдельному выключателю, розетке либо же автоматическому переключателю. Что важно, должна соблюдаться маркировка каждого кабеля и разъема, что позволит подключить проводку максимально качественно и эффективно, без вероятности выхода конструкции из строя.


Важно: чтобы знать, как правильно сделать электропроводку в деревянном доме, отдельное внимание уделяется внешней прокладке кабелей. Правильно подбирается конструкция из самозатухающего пластика, что позволит гарантировать высокий уровень безопасности разных размеров, формы.



• Причины мерцания света в квартире
• Правила монтажа электропроводки в доме самостоятельно
• Как выбрать электрические кабеля и провода
• Как сделать ввод электричества в частный дом своими руками

135 фото лучших безопасных решений

Жильё из натурального массива считается древнейшей российской архитектурной традицией. Сегодня тоже при отсутствии нехватки современных стройматериалов, большинство собственников загородных владений отдают предпочтение строительству домов непосредственно из древесины, которая несравнима по теплоте, а также создаваемому уюту.

Однако ни одно жилое сооружение не может обойтись без электрического питания, и дом из древесины не исключение. При этом чтобы самостоятельно провести электропроводку в доме из дерева грамотно, важно знать несложные правила. Придерживаясь его, вы не подвергните никакой опасности здоровье своей семьи и в полной мере обеспечите максимальную сохранность имущества.

Методика проведения работ:

• Определение мощности электрического устройства и разработка проектной документации;
• Выбор требуемого кабеля, розеток, приборов;
• Ввод в жильё питания, обустройство защитного автомата, а также подключение щита, счётчика;
• Монтаж электротехнических устройств, осветительных устройств;
• Монтаж УЗО, обустройство заземления;
• Проведение испытаний профилактического характера.

Подготовка проектной документации

Для создания проекта важно получить руководство, обратившись в соответствующую организацию. Затем высчитываем мощность электроустройств для поэтапного создания электросхемы:

• производится технический план сооружения. В схеме электрической проводки в загородном жилье определяются зоны размещения розеток и других электроэлементов с индивидуальным подключением;
• выбирается кабеля для всех электроточек;
• на схеме обозначаются точки установки коробок распределительных;
• отмечается возможность всех устройств;
• приборы освещения подключаются исключительно в одну линию, при этом мощные устройства объединяются в иную линию;
• определяется расстояние, предполагаемое от линии, от которой будет проходить кабель до оконных, дверных проёмов, а также расстояние от электрических точек до напольной и потолочной поверхностей. В будущем это позволит исключить повреждения проводки при осуществлении ремонта.

Разновидности электропроводки

Существует несколько методов проложить электропроводку в жилье из природного массива:

Открытого типа электропроводка обустраивается на изоляторах. Данный метод пользовался большой востребованностью в прошедшем столетии, сейчас вновь в моде комнаты, обустроенный в стилистике ретро.

Электрическая проводка в проводах. Это также открытого вида проводка, к которой имеется доступ когда необходимо, только укладка проводов осуществляется в лотки. Разновидность подобной проводки состоит в плинтусах.

Скрытая электрическая проводка. В сооружении из древесины обустраивается, если имеется обшивка потолочной или настенной поверхности. В подобном варианте кабели обустраиваются в гофрированном рукаве из металла и разводят по периметру дома. Скрывается проводка за облицовочными материалами.

Особенности проводки закрытого типа

Данную проводку можно обустроить в процессе проведения ремонтных работ или на строительном этапе. При прокладке имеются определённые особенности: каждый соединительный узел должен оформляться в коробки из металла с беспрепятственным доступом. Нельзя их скрывать под отделкой, поскольку крышки выбираются по оттенку, либо размещают в неприметных зонах.

В процессе прокладки кабелей не существует определённых требований к размеру стенок труб из стали. поэтому допустимо укладывать их в металлический рукав. Это значительно удобно. Однако поскольку провода не видны для посторонних глаз, доступ к ним весьма ограничен.

Изменять имеющуюся сеть считается дорогостоящим и проблематичным занятием. Именно по этой причине перед обустройством кабеля в сооружении из массива, внимательно изучите правила установки электрической проводки и подходите к вопросу ответственно.

Правила установки проводки в сооружении из древесины

Обустраивая строение из дерева важно не забывать, что материал относится к горючему, поэтому предпочтительно подстраховаться.

Электропроводка в доме из массива, как на фото обустраивается самостоятельно не сложно при соблюдении необходимых правил:

• В первую очередь формируется схема, осуществляется проверка бесперебойной работы веток, затем подключается к специальному щитку электрического питания.
• Установка проводки в строении из массива проводится исключительно цельными кабельными кусками без различных скруток, а также разнообразных соединений.
• Проводка прокладывается поэтапно с проверкой качественности изоляции кабеля.
• В процессе разделки электрического кабеля важно оставить не менее чем 15 сантиметров запаса, чтобы в случае необходимости всё перезаделать.
• Непременно стоит проследить за оттенком провода.

Придерживаясь данных требований, проводка в сооружении из древесины, созданная собственноручно, будет надёжной и максимально долговечной.

Фото электропроводки в деревянном доме

Также рекомендуем посетить:

• Детектор скрытой проводки
• Пайка проводов
• Кабель в землю
• Заземление в частном доме
• Открытая электропроводка
• Однофазный двигатель
• Крепление кабеля
• Распределительная коробка
• Маркировка проводов
• Распределительный щит
• Установка выключателя
• Фотореле для освещения
• Показания электросчетчика
• Дифференциальный автомат
• Провод СИП
• Точечные светильники
• Подключение люминесцентных ламп
• Магнитный пускатель
• Освещение участка
• Подключение светильника
• Соединение проводов
• Подключение диммера
• Скрытая электропроводка
• Электрозвонок
• Сечение провода
• Ремонт утюга своими руками
• ВВГ кабель
• Монтаж электропроводки
• Замена электропроводки
• Датчик движения для включения света
• Схема электропроводки в доме
• Стабилизаторы напряжения для дома
• Смеситель на кухню
• Свет в аквариуме
• Штробление стен

Электрика своими руками в частном доме: самостоятельный монтаж электропроводки

Безопасность жилья – основная задача, которая решается на каждом этапе строительства и проектирования. Большое количество пожаров возникает из-за проблем с электропроводкой, поэтому именно электрике нужно уделить особое внимание. Проводка должна быть надежной, исправной, соответствовать правилам ПУЭ и нормам безопасности, а также правильно подобрана. Чтобы сделать самостоятельный монтаж электропроводки, нужно соблюдать четкие правила и требования на всех этапах работы.

Содержание

1. Монтаж электропроводки своими руками
2. Разметка схемы
3. Выбор метода прокладки электропроводки
4. Подготовка проводов
5. Вводной кабель
6. Заземление
7. Система защитного отключения и автоматический выключатель
8. Распределительные коробки
9. Монтаж и коммутация кабелей и конструкций
10. Подключение розеток, осветительных приборов
11. Распределительный щит

Монтаж электропроводки своими руками

Пример проекта электроснабжения частного дома

Прокладывание электропроводящих кабелей и проводов начинается уже после возведения крыши и стен. Выполнить монтаж можно самостоятельно, если мастер имеет навыки работы с электричеством, а также у него имеется профессиональный инструмент.

Если уверенности в собственных силах нет, нужно обратиться за помощью к профессионалу. В случае ошибки может произойти возгорание или поражение членов семьи электрическим током.

Чтобы своими руками сделать проводку в доме, нужно следовать инструкции:

• Разработка плана прокладки кабелей и расстановки в комнатах точек питания и электрических устройств.
• Расчет потребителей энергии.
• Выбор соответствующих проводников и электромонтажных устройств.
• Прокладка проводов по стенам и в перекрытиях.
• Установка распределительных коробок, щита, розеток и выключателей.

• Коммутация всех электрических деталей в единую электросеть.
• Проверка работоспособности, введение собранной системы в эксплуатацию.

Каждый этап нужно выполнять внимательно и аккуратно. Малейшая ошибка может привести к негативным последствиям.

Разметка схемы

Любая работа начинается с создания плана. Схема электропроводки создается заранее, должна содержать информацию о месте прокладки кабелей, их характеристиках, точках питания, выключателях. Далее разметка переносится на стены. Здесь важно отследить, чтобы не было соприкосновения с инженерными системами (газопровод, водопровод). Учитывается наличие приборов обогрева, а также высота потолка и расположение дверей и окон.

Все линии проводки должны укладываться вертикально или горизонтально. При подобной раскладке понижается риск повреждения поводов и облегчается поиск неработающего участка в случае необходимости ремонта.

Выбор метода прокладки электропроводки

Электропроводка закрытого типа

Когда создан план и расчерчен на стенах, можно переходить к следующему этапу. Существует два способа сделать проводку в частном доме своими руками – открытый и закрытый монтаж.

При открытом монтаже все кабели прокладываются по стенам и их видно. Этот метод имеет свои преимущества – простота установки, не требуется штробить стены, легкость ремонта. Недостатки существенные, поэтому они ограничивают применение подобного вида монтажа. Выделяют высокий риск повреждения кабелей, неэстетичный внешний вид, необходимость качественной изоляции. Если дом выполнен из бруса и бревна, используется только открытая электрификация дома. В деревянных домах запрещена скрытая проводка.

В случае закрытой проводки кабели нужно проводить в стене в штробах. Подобная схема должна быть спроектирована еще на начальных стадиях ремонтных работ. К преимуществам можно отнести надежность и безопасность проводов, незаметность для глаза, долговечность. Минусы – сложность монтажа, необходимость проделывать отверстия в стене, трудности при ремонте. Также для штробления требуется профессиональный инструмент.

Подготовка проводов

Кабели, шнуры и провода выбираются заранее по нагрузке, которую они должны выдерживать. Обычно потребители электроэнергии разбиваются на группы со схожим потреблением электричества. Отдельно рассматривается осветительная группа и мощное оборудование.

Все проводники можно разделить по материалу, из которого изготовлены токопроводящие жилы. Обычно используется медь и алюминий. Изделия из алюминия отличаются невысокой ценой, недолговечностью и хрупкостью. Медные кабели стоят дороже, зато их срок службы выше. Они не окисляются, легче сгибаются, их проще раскинуть и они переносят большее количество тока.

По числу жил выделяют одно- и многожильные провода. Для коттеджей и частных домов рекомендуется брать именно двух- и трехжильные изделия. Кабели с двумя жилами применяются для освещения, с тремя – для подключения электрооборудования и розеток с заземлением.

Ассортимент проводов на рынке электромонтажного оборудования широк, и пользователи не всегда могут сразу разобраться в предложенном товаре. Поэтому следует пользоваться рекомендациями по выбору.

Следует выбирать изделия с двойной изоляцией – например, ВВГ или ПВГ с дополнительной маркировкой НГ (негорючий). Это самые доступные по стоимости и характеристикам устройства для проводки дома. Сечения разные, для коттеджей потребуются проводники с площадью 2,5 кв.мм, 4 кв.мм. и 6 кв.мм.

Вводной кабель

Провода СИП

На ввод следует проложить самый толстый проводник. Через него идет вся нагрузка от поступающей в дом энергии, а потом разводится по разным группам. От столба до электрощита обычно устанавливаются провода СИП. Этот кабель монтируется электроснабжающей фирмой, а по участку прокладкой занимается хозяин коттеджа.

В случае установки щитка на улице потребуется кабель с сечением 10-16 кв.мм. Если в доме будет установлено мощное электрооборудование (электрокотел, система кондиционеров, мощная проточно-вытяжная вентиляция), сечение нужно увеличить до 16-25 кв.мм.

Заземление

Чтобы повысить безопасность и уберечь человека от поражения электрическим током при утечке, следует разработать систему заземления. Вся бытовая техника присоединяется к розеткам с выводом на землю. Заземляющий контур можно сделать самостоятельно в частном доме. Он включает в себя УЗО и отвод в грунт. УЗО ставится в самом щитке, а для отвода выбирается специальная арматура, которая вбивается в землю.

Вся собранная конструкция должна соответствовать требованиям ПУЭ. Проверкой занимается служба электроснабжения при вводе системы в эксплуатацию. В случае обнаружения нарушений в подключении дома к сети откажут.

Система защитного отключения и автоматический выключатель

Автоматы категории С

Кроме УЗО для защиты используются другие приборы – автоматические выключатели или автоматы. Они устанавливаются на вход и на отдельные группы потребителей электроэнергии. В случае аварийной ситуации или перегрузки автоматические выключатели обесточивают линию. В этом и заключается основное отличие от УЗО, которые могут отключить напряжение только при появлении тока утечки. Дифференциальные автоматы стоят дороже и имеют более сложный состав. Внешне оба устройства похожи.

В большинстве случаев для защиты достаточно одного УЗО. Но если в доме ставится дорогое и мощное оборудование, лучше дополнительно приобрести автоматы. Обычно автоматический выключатель ставится на стиральные машины, компьютеры, осветительную группу.

Распределительные коробки

Не менее важным компонентом домашней проводки являются распределительные коробки. Они применяются для соединения проводов, которые подводятся с разных сторон, а также их разводки. Монтажные распределительные коробки позволяют надежно заизолировать места контактов жил, уберечь их от негативного воздействия, в том числе механического, а также предупредить распространение огня в случае возгорания.

Монтаж и коммутация кабелей и конструкций

Пайка

Коммутация проводов осуществляется несколькими способами:

• пайка, сварка;
• клеммные колодки с винтовыми и пружинными зажимами.

Пайка – это самый качественный, долговечный и надежный способ соединения. Но он имеет свои сложности, связанные с необходимостью наличия инструмента и навыками мастера.

Раньше использовалась скрутка жил. Этот метод запрещен правилами ПУЭ. Применение возможно только вместе с другим способом – например, пайкой или сваркой.

Клеммы – один из самых распространенных способов создания контакта. Они просты в использовании, недорогие и не требуют дополнительных инструментов. Важно правильно подобрать клеммы и зажимы, так как они предназначены для разных материалов и разных диаметров проводов.

Подключение розеток, осветительных приборов

Принятые цвета фазы, ноля и заземляющего провода

При включении осветительных устройств и точек питания в общую электросеть важно не перепутать фазу и нуль. Должны соединяться соответствующие проводники. Перед тем как выполнить соединение, следует убедиться, за что отвечает та или иная жила. Для этого выполняется проверка с помощью разных тестеров.

Распределительный щит

Распредкоробка является сложнейшим элементом в сети коттеджа. Монтаж должен выполнять профессионал, так как через щиток идут все токи для дома. При минимальной ошибке возрастает риск проблем и неполадок.

Финальное тестирование и ввод системы в эксплуатацию тоже должен делать специалист. Если этого не сделать, проверяющая комиссия может найти проблемы и не даст разрешение на электрификацию. В таком случае придется повторно проходить всю процедуру создания плана и электромонтажа.

пошаговая инструкция по разработке схемы и рекомендации по подключению

Работы, связанные с электричеством, требуют внимания, соблюдения правил и аккуратности. А электропроводка в деревянном доме своими руками требует еще большего внимания: материал очень пожароопасен. Поэтому при планировании и монтаже обращайте внимание на требования и рекомендации нормативных документов. Если у вас нет достаточного опыта, перед подключением, а еще лучше перед началом установки, крайне желательно пригласить грамотного электрика для консультации. Он сможет указать вам на недостатки и просчеты.

Содержание статьи

• 1 Схема электропроводки дома
  • 1.1 Где ставить вводной щиток, требования к корпусу
  • 1.2 Организация ввода в дом
  • 1.3 Делим потребителей на группы
  25
• Виды электропроводки в деревянном доме
  • 2.1 Особенности закрытой электропроводки в деревянном доме
  • 2.2 Правила устройства электропроводки в кабельных каналах
• 3 Выбор сечения кабеля и его присоединение
• 4 Выбор розеток и выключателей
• 5 Электропроводка в деревянном доме своими руками: правила монтажа частный дом не должен превышать 15 кВт. Его находят путем сложения мощностей всех электроприборов, которые могут быть включены одновременно. Если найденная цифра меньше 15 кВт, вводной автомат устанавливают на 50 А. Если мощность больше, то нужен еще и трансформатор. Его параметры вам будут указаны в проекте, так как в этом случае без него не обойтись.

  Необходимо продумать проводку, чтобы было удобно пользоваться и чтобы на одном автомате были одни и те же потребители

  Где ставить вводной щиток, требования к корпусу

  В последнее время представители энергоснабжающих организаций требуют установки счетчиков (и вводных автоматов соответственно) на ул. Это сделано для того, чтобы можно было контролировать потребление, даже если хозяев нет дома. Но это требование ничем не подкреплено, и при желании внутри дома можно установить все что угодно. Но чаще, чтобы не пререкаться с контролерами, требования выполняются, и автомат и счетчик устанавливаются на улице.

  Вариант построения схемы электроснабжения дома

  При наружной установке автоматический выключатель (АЗ) и счетчик должны находиться в герметичном корпусе, защищенном от пыли, грязи и влаги. Класс защиты при установке должен быть не ниже IP-55. Для удобства контроля за показаниями в дверце коробки электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус должен быть металлическим.

  Организация входа в дом

  После вводного автомата устанавливается электросчетчик, затем устанавливается еще одно УЗО — для аварийного отключения питания при наличии короткого замыкания, после чего кабель подводится к электрощиту внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже установленного снаружи. В этом случае, если возникнут проблемы, машина в доме будет работать первой и вам не придется каждый раз лезть на стену к установленной там входной машине.

  Схема электропроводки в деревянном доме с однофазным подключением (220 В)

  В щите установлены однополюсные автоматы, к которым подключаются провода, расходящиеся по комнатам. Они монтируются на DIN-рейки, их количество набирается в зависимости от того, сколько требуется отдельных «ветвей» электропитания. Чтобы узнать, сколько машин должно быть в вашем дашборде, посчитайте количество необходимых групп, добавьте две-три свободные машины «под разработку». Это будут «ветви». По полученной сумме выберите размер электрощита.

  Разделяем потребителей на группы

  При планировании схемы электропроводки в деревянном доме все точки подключения разбиваются на отдельные группы (их часто называют группами потребления). Например, все розетки на первом этаже питаются от одного автомата, на осветительные приборы в доме ставится отдельный прибор, а на уличное освещение ставится еще один. Если используется какое-либо мощное электрооборудование — бойлер, электрокотел, электроплита и т. д. — для них целесообразно провести отдельные ветки электроснабжения и установить персональные автоматы. Также устанавливаются отдельные устройства защиты для электроснабжения хозяйственных построек (если вы не хотите тянуть к ним отдельные вводы и устанавливать отдельный счетчик, но только при условии, что мощность всех электроприборов не превышает 15 кВт).

  В таком виде можно представить схему электропроводки в деревянном доме. Это облегчает понимание того, какие устройства и кабели требуются. Если добавить длину кабелей, то можно рассчитать метраж кабелей/проводов.

  С точки зрения безопасности лучше всего сделать как можно больше отдельных ветвей электропитания. Это увеличит количество машин и повысит стоимость проекта, но уменьшит количество потенциально опасных подключений. Именно в местах отрыва проводников чаще всего возникают проблемы: контакты окисляются, нагреваются, потом начинают искрить. Поэтому лучше сделать количество подключений как можно меньше.

  Пример начерченной на плане схемы электропроводки в деревянном доме

  И, на последнем этапе, желательно начертить на плане дома схему разводки электропроводки в помещениях. Легче раскрасить группы потребителей в разные цвета. Так вы сможете более полно представить, как будет выглядеть схема электропроводки в деревянном доме, ее будет проще сделать своими руками. Например, все может выглядеть так, как на фото ниже.

  Виды электропроводки в деревянном доме

  После установки щита и установки всех необходимых автоматов можно приступать к разводке электрических кабелей в доме. В деревянном доме существует три способа прокладки электрокабеля:

  Особенности закрытой проводки в деревянном доме

  Как вы понимаете, закрытая проводка может быть выполнена на этапе строительства или капитального ремонта. Причем при его прокладке есть особенности: все узлы соединения должны монтироваться в специальные металлические короба, к которым должен быть свободный доступ. Их нельзя скрыть под накладкой, потому что их крышки подобраны в тон и/или стараются размещаться в местах, не привлекающих внимания.

  При монтаже скрытой электропроводки в деревянном доме все соединения выполняются в металлических распределительных коробках

  Если скрытая электропроводка в деревянном доме проводится не кабелем, а изолированными проводами, толщина стенок металлических труб регулируемый:

  • для медного провода до 2,5 мм ² толщина стенки может быть любой;
  • сечением до 4 мм ² толщина стенки металла должна быть не менее 2,8 мм;
  • , если жилы имеют сечение от 4,5 до 10 мм ² труба должна иметь толщину стенки не менее 3,2 мм;
  • сечением от 10,2 до 16 мм ² стенка должна быть не тоньше 3,5 мм.

  При прокладке электрических кабелей требования к толщине стенок металлической трубы отсутствуют, поэтому допускается прокладку кабелей (имеющих двойную и тройную изоляцию) в металлической гофре или, как говорят, в металлический шланг. Это гораздо удобнее и быстрее.

  Прокладка кабеля в гофрированном металлорукаве (металлорукаве) намного удобнее и требует меньше времени и денег

  Но в любом случае, поскольку провода будут скрыты, доступ к ним крайне ограничен. Внесение изменений в существующую сеть хлопотно и дорого. Поэтому, прежде чем приступить к монтажу закрытой электропроводки в деревянном доме, внимательно сверьтесь со схемой и делайте все очень внимательно и скрупулезно.

  Правила устройства электропроводки в кабельных каналах

  При монтаже открытой проводки или прокладке ее в кабельных каналах также действуют правила. Они касаются того, насколько далеко от пола, потолка, углов и других конструкций они могут располагаться. Все эти нормы показаны на фото для большей наглядности.

  Способ прокладки открытой проводки на изоляторах или кабельных каналах

  Выбор сечения кабеля и его присоединение

  Сечение жил кабеля выбирается в зависимости от планируемой нагрузки (в кВт) и материала жилы. Совсем не обязательно делать всю проводку одним кабелем. Вы можете сэкономить деньги без ущерба для безопасности. Для этого на каждую секцию подбирается сечение в зависимости от мощности устройств, которые будут сюда подключаться. Суммируется их потребляемая мощность, добавляется около 20% запаса и из этого значения в таблице выбирается сечение.

  Таблица выбора сечения электрического кабеля в зависимости от нагрузки

  Для подключения электроснабжения в деревянном доме добавляются дополнительные требования пожарной безопасности. Главное, чтобы оболочка провода была негорючей. Эти провода имеют в названии буквы «ng». Для обеспечения необходимой степени защиты используется двойная (ВВГ) или тройная (NYM) изоляция кабеля.

  Для того чтобы электропроводка в деревянном доме была выполнена правильно своими руками, лучше всего использовать кабели с разноцветными жилами. Тогда вы точно не перепутаете ноль с фазой или землей. Обычно цвета распределяются так:

  При покупке кабеля европейского производства цвета другие:

  • «Земля» — желто-зеленый;
  • «Зеро» белый;
  • «Фаза» красного цвета.

  Выбор розеток и выключателей

  Для обеспечения пожарной безопасности в деревянном доме необходимо устанавливать розетки и выключатели с металлической монтажной пластиной. Сначала он монтируется на стену, затем устанавливается внешняя панель. Допускается использование пластиковых табличек, но пластик должен быть негорючим и иметь соответствующий сертификат пожарной безопасности.

  Розетки и выключатели в деревянном доме должны иметь негорючие монтажные пластины

  Кроме того, для безопасного подключения большинства современного оборудования необходимы трехпроводные розетки с заземляющим проводом. Требуется заземление и при подключении освещения, но в помещении этого часто не делают. А вот для наружного освещения заземление необходимо: здесь условия эксплуатации намного сложнее.

  Электропроводка в деревянном доме своими руками: правила монтажа

  В деревянном доме нужно постоянно помнить, что материал легко воспламеняется и в этом случае лучше перестраховаться. Электропроводка в деревянном доме своими руками делается с соблюдением основных правил:

  • Сначала собирается вся схема, проверяется работоспособность каждой ветки (тестером). Проверяем каждую из линий питания на замыкание, «на массу». Только после этого провода подключаются к машине. Рекомендуем сразу подписывать, что подключено. Тогда проще искать неисправности. Подключив одну линию, включить питание, подключить нагрузку. Если триггеров нет, отлично — можно продолжать. Выключаем автоматы (которые идут на уже проверенную строчку и вводную), работаем со следующей строчкой. После того, как все линии проверены и подключены (подписаны), врубается вводной автомат. Затем постепенно, одна за другой, включаются линии.
  • Монтаж электропроводки в деревянном доме производится только целыми отрезками кабеля без соединений и скруток.
  • Разводка осуществляется поэтапно. Проложив отрезок кабеля, обязательно проверьте целостность изоляции уложенного отрезка кабеля. Для этого жилы и изоляция «прозваниваются» по отношению к земле и жилам.
  • При разделке кабеля оставляют запас по длине — не менее 15-20 см. Если при неправильном подключении, то можно будет перегерметизировать без перетягивания кабелей.
  • Обязательно соблюдайте цвета проводов.

  При соблюдении этих правил самодельная электропроводка в деревянном доме будет безопасной и надежной.

  Как сделать внутреннюю проводку в деревянном доме. Электропроводка в деревянном доме своими руками

  Чем привлекательна идея строительства деревянного дома? Это экологическая чистота материалов, способных обеспечить комфортный и здоровый микроклимат в помещениях жилища и, конечно же, стремление домовладельцев следовать традициям русского зодчества. Современный рынок строительных материалов позволяет построить дом из профилированного и клееного бруса, а также оцилиндрованного бревна. В отличие от всех преимуществ, присущих домам из дерева, существует проблема с обустройством электропроводки. Вариант открытой проводки, проложенной в кабель-каналах, не всегда соответствует требованиям привлекательного дизайна интерьера, перед домовладельцем встает вопрос, как сделать скрытую проводку в деревянном доме своими руками. Об этом мы поговорим дальше.

  Преимущества скрытой проводки

  Неоспоримыми преимуществами установки скрытой проводки в деревянном доме являются:

  1. Отсутствие кабель-каналов на стенах, что негативно влияет на помещение и значительно усложняет процесс наклеивания обоев.
  2. Минимизация риска механического повреждения кабелей и проводов.
  3. Возможность замены кабеля, проложенного в трубе.
  4. Высокая степень электропожарной безопасности при условии правильного выполнения монтажных работ в соответствии с требованиями нормативных документов.

  Особые требования безопасности

  Скрытый монтаж электропроводки в деревянном доме очень сложен, требует строгого соблюдения норм пожарной безопасности, требований ПУЭ и соблюдения ГОСТ Р50572 1-93. Человеку, не имеющему опыта электромонтажных работ, не стоит пытаться выполнить эту работу своими руками. Домовладельцу, пригласившему специалистов для обустройства, необходимо знать основные положения о способах монтажа, чтобы контролировать ход работ и ни в коем случае не воспринимать данный материал как пошаговую инструкцию.

  При проектировании схемы электросети дома основной упор делается на обеспечение пожарной безопасности, даже если это идет вразрез с эстетической составляющей. Готовый проект необходимо согласовать со специалистами. Схема скрытой проводки должна предусматривать минимум витков в электролинии. Учитывая высокую вероятность воспламенения деревянных конструкций, проводку необходимо прокладывать таким образом, чтобы даже мизерный участок электросети не соприкасался с деревом. Кабель должен быть проложен в стальных или медных трубах. Допускается прокладка электропроводки в гофрированном металлорукаве, а также в гофре из поливинилхлорида при условии их защиты гипсовой или асбестовой прокладкой.

  Диаметр трубы выбирают с учетом того, что проложенная в ней скрытая электропроводка должна занимать 40 % ее внутренней полости, толщина ее стенок должна соответствовать сечению токопроводящих жил. Протягивание электролинии через трубы может привести к механическим повреждениям ее оболочки, поэтому после каждой такой операции необходимо проводить . К марке кабеля предъявляются особые требования, его оболочка должна быть выполнена из негорючего трехслойного материала, а маркировка отечественных образцов обязательно должна содержать буквенные обозначения «НГ». Например, ВВГнг-п. Импортный аналог – кабель NYM.




  Трубы должны быть надежно соединены резьбой, сваркой или пайкой. Места межкомнатных переходов, а также места установки элементов электропроводки должны быть оборудованы металлическими коробами или стеклами, обмотанными асбестом и закрепленными алебастровой штукатуркой. Подробнее об этом мы говорили в отдельной статье.

  Особенности монтажа

  Наиболее трудоемкой операцией при прокладке скрытой электропроводки в деревянном доме является монтаж труб в теле стены. Процесс достаточно трудоемкий, требующий максимально возможной аккуратности и аккуратности. Для производства этих работ потребуются особые практические навыки и специальный высокотехнологичный инструмент.


  Для вставки изоляционных труб в стены потребуется сверление как горизонтальное, так и вертикальное. Вертикальные отверстия сверлятся в процессе кладки каркаса, горизонтальные – когда стены уже возведены. После закрепления труб в теле деревянных стен в них вставляется проволока, которая будет служить проводником для протягивания проволоки. Посадочные места аккуратно вырезаются под размеры элементов электропроводки, к ним крепятся изолирующие металлические короба.







  Альтернативный вариант – проводка по полу. Можно ли избежать столь трудоемкого процесса, связанного с раскладкой труб в стенах? Многие домовладельцы при обустройстве скрытой электрики в деревянном доме практикуют прокладку электропроводки по потолку на чердаке. Требования пожарной безопасности при таком способе электромонтажа остаются прежними, электромагистраль на чердаке изолируется металлическими трубами или лотками, а спуски к выключателям и розеткам осуществляются через штробы или вертикальные сверления в стенах, как показано на фото ниже:




  Другой вариант – скрытая проводка в гипсе. Можно пойти самым простым путем и проложить проводку между слоями штукатурки. Метод примитивный и не дорогой, но не очень безопасный. Штукатурка активно впитывает влагу, а также со временем трескается, из-за чего теряет теплоизоляционные свойства.

  Полезная информация

  Для прокладки скрытой проводки по дереву специалисты рекомендуют, разработанную в Германии, с трехслойной изоляцией из негорючего материала. Оболочка настолько прочная, что ее можно укладывать без гофр ПВХ.




  Домашняя электрическая сеть должна иметь систему TN-S или изоляцию, позволяющую заземлять металлические трубы, лотки, ящики и ящики.




  Электротехническое оборудование дома лучше оборудовать защитой от токов короткого замыкания, а также функциями УЗО.




  Теперь вы знаете, как можно сделать скрытую проводку в деревянном доме своими руками. Надеемся, что наши советы по установке, а также предоставленные правила и требования помогли вам понять всю суть работы!

  материалы

  Монтаж оборудования в щитке

  Выполнив наружную проводку деревянного здания, вводной кабель принято через металлическую втулку заводить в помещение. Для приема электроэнергии и ее распределения в доме используется вводно-распределительный щит, который необходимо установить в безопасных местах, чтобы обеспечить свободный доступ.




  Экран нельзя устанавливать в помещениях с повышенной влажностью.

  Устройства защитного отключения и автоматические выключатели устанавливаются в щитке. Особое внимание уделяется подбору автоматики. Рекомендуется использовать продукцию только известных и надежных производителей.

  Прокладка внутренней сети

  Внутренняя электропроводка в деревянном коттедже считается гарантией безопасности жильцов. Неквалифицированная электропроводка очень часто становится причиной пожаров. Существует два способа прокладки электропроводки внутри деревянного здания – открытый и скрытый. По этим названиям понятно появление этих проводок.

  Открытый способ монтажа

  Из двух способов открытая проводка в деревянном доме безопаснее. Кроме того, выполнение таких электромонтажных работ обойдется дешевле. Провода прокладываются по внутренней поверхности здания, крепятся к потолкам, стенам и другим элементам конструкции. Спрятать кабель можно разными способами: оформив его ретро-кабелем или поместив в короб из ПВХ.

  Открытая электропроводка в деревянном доме: кабель проложен в самозатухающих каналах

  Электропроводка проложена в самозатухающих каналах. Современный ассортимент такой продукции позволяет подобрать нужный цвет коробки, имитирующей дерево, под любой дизайн. Такие коробки обычно используют в домах из вагонки и оцилиндрованного бревна, где стены имеют ровную поверхность.

  Электропроводка в коттедже с использованием ретро-плетеного кабеля – еще один способ наружной прокладки материала. Кабель представляет собой витой шнур и закреплен на керамических изоляторах. Этот способ монтажа считается безопасным, так как кабель имеет внешнюю изоляцию из натурального шелка и две из ПВХ-пластика. Основным преимуществом является зазор между поверхностью и кабелем. Кроме того, этот вид проволоки способен украсить любой сруб.

  Особенности скрытой электропроводки

  Скрытая прокладка электропроводки характеризуется достаточной труднодоступностью проводов в случае модернизации и ремонта жилья, более высокими ценами на услуги и гораздо большими затратами времени на выполнение работ. Однако львиная доля покупателей отдает предпочтение этой технике, ссылаясь на эстетическую привлекательность. Владельцы деревянных коттеджей не хотят портить интерьер и дорогую отделку своего дома электрическими панелями и проводами.

  Скрытая электропроводка в деревянном доме обычно прокладывается на этапе сборки дома. Для соблюдения всех норм безопасности кабель должен быть заключен в окрашенную металлическую или оцинкованную трубу. Все подъемы к осветительным приборам, выключателям и розеткам производятся в специальных проемах.




  Скрытая электропроводка в деревянном доме очень сложный и дорогостоящий процесс, оправданный только эстетикой.

  При монтаже электрических сетей в деревянных домах рекомендуется соблюдать определенные требования и использовать специальные материалы для обеспечения максимальной безопасности и защиты от пожаров. В перекрытиях деревянного здания кабель укладывается в трубы из негорючего пластика, при этом обеспечивается отсутствие механического воздействия на трубу и кабель.

  Скрытая электропроводка может располагаться в заземленных металлических шлангах и металлических трубах. Бревенчатые дома подвержены «усадке», поэтому рекомендуется это учитывать, не допуская влияния бревен на проводку в металлорукавах. Проход провода сквозь стену насквозь осуществляется через специальные металлические втулки. Оба способа монтажа электропроводки имеют свои преимущества и недостатки, поэтому часто практикуется комбинированный метод электромонтажа.

  Маркировочные устройства, экраны, кабели

  После выполнения проекта электроснабжения необходимо разметить кабельные линии и места для расположения выключателей, розеток, диммеров, щитков и светильников. К разметке нужно подойти внимательно, чтобы в дальнейшем не пришлось переделывать выполненную работу. Электропроводку в деревянном доме следует планировать так, чтобы трассы кабелей в дальнейшем не мешали установке мебели.

  Наиболее гармонично и эстетично будет выглядеть провод в кабель-каналах. Вы можете выбрать любой рисунок любого оттенка под дерево. Для таких каналов сразу нужно купить тройники, заглушки, переходники. И хотя цена этих деталей в два раза выше самих ящиков, экономить нецелесообразно, так как идеально подогнанные места ящиков никто не подгонит.

  При покупке каналов следует обратить внимание на толщину стенки и замок коробки. Выполняя электромонтажные работы в миниатюрных коробках, имеющих тонкие стенки и двойные замки, электромонтажные организации не задумываются о том, что в большинстве ситуаций обслуживание электропроводки в таких коробках провоцирует взлом замков при вскрытии крышки канала.

  Чтобы добавить кабель в коробку, вам придется купить новые каналы и заново развести проводку и коробки. Двойной замок требует использования специализированного инструмента, способного открыть крышку, но об этом вообще задумываются далеко не все электрики. Коробку лучше выбирать с технологичной геометрией профиля, большими стенками и одинарным замком.

  Когда схема электропроводки в деревянном доме изучена, и разметка кабельных линий выполнена, можно браться за разводку выключателей и розеток. Все выключатели, диммеры и розетки, бра и цоколи светильников должны иметь изготовленную из металла площадку для крепления электромонтажного изделия к потолку или стене, т.к. разводка электрооборудования на металлических площадках является наиболее пожаробезопасным вариантом.




  После установки всех площадок следует приступить к монтажу кабельных каналов. Каким бы точным ни был глаз специалиста, выполнять все электромонтажные работы необходимо с помощью уровня.

  Проход через деревянные поверхности

  Все проходы электропроводки через деревянные стены, перегородки, фундаменты должны выполняться через трубы из металла, которые называются втулками. Прежде чем приступить к проводке проводов через сгораемые стены, рекомендуется их просверлить, затем вставить в отверстие металлическую втулку так, чтобы ее края выступали с обеих сторон сгораемого основания не менее чем на 1 сантиметр.

  Рекомендуется обратить особое внимание на то, чтобы такие втулки были снабжены пластиковыми втулками по краям, способными защитить провод от порезов при монтаже и дальнейшей эксплуатации системы электроснабжения, иными словами, позволят обеспечить изоляцию кабеля быть защищенным от повреждений. После этого кабель-канал необходимо смонтировать таким образом, чтобы конец металлической втулки входил в коробку.

  Как выбрать электрический кабель

  Для монтажа электропроводки в деревянном доме требуется специальный кабель. Провод для электроснабжения частного дома следует покупать с индексом «НГ», что означает «кабель, не поддерживающий горение», и с обозначением «LS», что означает «с низким дымовыделением». Для электропроводки в деревянном здании предпочтительнее выбирать провод, отвечающий всем существующим требованиям пожарной безопасности, а также имеющий все необходимые сертификаты качества.




  Выбор сечения проводки напрямую зависит от мощности, которую потребляет электрооборудование. Дизайнеры обычно закладывают в свои проекты блоков питания 3 на 1,5 миллиметра для освещения, и 3 на 2,5 миллиметра для групп розеток. Для организации питания электроплит нужен провод сечением не менее 6 миллиметров квадратных. Не экономьте на кабеле. Розетки должны рассчитываться с минимальным количеством розеток, находящихся в одной группе. Если от щитка к блоку проложен провод, который состоит из 4-х розеток, то подключать к нему что-либо еще не рекомендуется. Только тогда проводка прослужит долгие годы. Связь между сечением кабеля и мощностью электроприборов можно найти в соответствующих таблицах.

  После выполнения таких работ, как электромонтаж в деревянном доме, необходимо сразу же измерить сопротивление изоляции электропроводки.




  Данная манипуляция делается для того, чтобы при монтажных работах не повредить изоляцию проводника. Такие электрические замеры рекомендуется проводить раз в 3 года для защиты деревянного дома и его легковоспламеняющихся оснований от коротких замыканий в электропроводке.

  Видео про электрику в деревянных домах

  Итак, проблема монтажа электропроводки заключается в следующем: часто неопытные мастера считают, что кабель в деревянном строении должен быть таким же, как и в простой квартире. Это недопустимо, ведь электропроводка деревянной конструкции должна отличаться повышенными характеристиками пожарной безопасности. Если выполнить монтажные работы по вышеизложенной инструкции, электропроводка в вашем коттедже прослужит долгие годы.

  Жилые дома из дерева относятся к древнейшим архитектурным сооружениям. Но и сегодня, когда ассортимент строительных материалов поражает человеческое воображение, наиболее счастливые владельцы загородного участка предпочитают использовать для строительства дома древесину с экологическими качествами и природной красотой, с которой не может сравниться ни один отделочный материал.

  Да и среднестатистические жители городов, в чьем владении имеется небольшой дачный участок, предпочитают строительство простых построек из дерева. При этом, будь то деревянный сарай или двухэтажный коттедж, они обязательно оснащены электроснабжением. Поэтому очень важно понимать, как прокладывать и подключать электропроводку в деревянном доме так, чтобы ее использование не угрожало жизни человека и сохранности его имущества.

  Требования к электропроводке в деревянных зданиях

  Начнем с того, что любой, кто хочет начать самостоятельно подвод электричества к деревянному дому, должен понимать, что знаний о том, как отличить нулевой провод от фазного аналога или подключить розетку с выключателем, далеко не достаточно. В первую очередь — это в связи с повышенными требованиями безопасности при использовании электроприборов в деревянных постройках.

  Все работы лучше доверить квалифицированным электрикам. Но знать основные правила прокладки электропроводки в деревянном доме необходимо каждому домовладельцу хотя бы по той простой причине, что это позволит оценить работу специалистов. Итак, каковы правила электропроводки в деревянных жилых домах?

  1. Важно полностью исключить или максимально свести к минимуму возможность возгорания электрических кабелей, чтобы предотвратить перенос открытого источника огня на деревянные части дома в случае короткого замыкания в электропроводке. электрическая цепь.
  2. Основные показатели и характеристики кабелей, применяемых в электропроводке , должны соответствовать нормам и правилам и иметь достаточные запасы мощности, чтобы выдерживать пиковые нагрузки. Ни в коем случае не должно быть никаких проявлений нагрева подводящего провода или клеммного соединения.
  3. Техническое состояние электрических проводов не должно допускать даже малейшего риска поражения электрическим током жильцов дома или животных.

  Вопрос эстетической составляющей в условиях деревянного дома должен отойти на второй план. На сегодняшний день существует множество вариантов решения этой проблемы. Но ни в коем случае нельзя пренебрегать правилами безопасности для улучшения внешних характеристик постройки. Такие действия могут привести к необратимым последствиям.

  Особенности ввода электричества в деревянный дом

  Наиболее опасным участком электропроводки является ввод проводов через чердачную стену, выполненную из дерева. Среди мастеров бытует ошибочное мнение, что для обеспечения безопасного ввода кабеля в дом достаточно куска резинового шланга. Но применение такого материала не применимо , так как в состав резинового изделия входит сажа, представляющая собой углерод, хорошо проводящий электричество.

  Поэтому в процессе старения резинового шланга могут образовываться перемычки, пропускающие электричество с достаточно высоким удельным сопротивлением. Из-за этого на локальных участках происходит нагрев кабеля, что может привести к возгоранию сухой древесины.

  Если основной целью владельца деревянного дома является полная реконструкция электропроводки и приведение последней в надлежащее состояние, то начинать модернизацию нужно с ввода электрокабеля в здание. При этом 9Специалисты 0227 рассматривают два основных способа как провести силовой кабель в деревянное здание:

  1. Прокладка силового кабеля под землей является наиболее надежной с точки зрения безопасности, так как провода скрыты от воздействия внешних факторов. Но с точки зрения стоимости этот вариант слишком затратный и предполагает земляные работы. По правилам прокладки подземной электропроводки глубина траншеи должна быть не менее 80 см.
  2. Воздушная проводка подразумевает работы на электрическом столбе, которые без необходимого разрешения категорически запрещены. Это могут делать только квалифицированные электрики.

  Участок электросети от высоковольтного столба до деревянной конструкции должен быть выполнен из проводов сечением более 16 мм. Оптимальными являются самонесущие алюминиевые провода с качественной изоляцией. Срок службы такого кабеля должен быть 25 лет и более.

  Естественно, введение такой линии в помещение недопустимо. При соблюдении установленных правил прокладка электрических проводов с алюминиевыми токоведущими частями по легковоспламеняющимся элементам конструкции дома категорически запрещается. Поэтому в деревянных домах можно прокладывать только медные жилы.

  Подключение электрического кабеля должно осуществляться снаружи дома. Для этого используются специальные зажимы , благодаря которым обеспечивается качественный контакт , не окисляющийся и не искрящий в дальнейшем. Участки электропроводки, проходящие через деревянные стены или перекрытия между этажами, должны быть заключены в металлические гильзы. Эта дополнительная мера предосторожности достигает следующих целей:

  • электрический кабель будет защищен от механических повреждений, вызванных смещением конструкции дома из-за усадки или вибрации грунта; 9металл 0010
  • – огнеупорный материал, который надежно защитит деревянную поверхность от воспламенения в ситуации короткого замыкания, приводящего к нагреву и дальнейшему возгоранию электропроводки; Электропроводка
  • в труднодоступных и малозаметных местах будет надежно защищена от мелких вредителей — крыс и мышей.

  Если рассматривать толщину стенок трубы, то она регламентируется действующими правилами. При необходимости прокладки проводов сечением до 4 мм монтируется труба со стенками 2,8 мм, а в случае использования более мощного кабеля применяется толстостенная защита до 10 мм. это не даст прогореть металлической втулке при коротком замыкании. Это правило касается всех участков электропроводки в деревянном доме.

  Прокладка проводов от ввода в дом до электрощита

  Еще одним важным участком электропроводки деревянных домов является разрыв от ввода до распределительного щита внутридомовой электросети. Особой спецификой этого участка является незащищенность последнего от перегрузок с помощью автоматов. А учитывая, что он проложен на чердаке или подсобном помещении, то риск возникновения пожара в случае короткого замыкания сильно повышается, так как не стоит полагаться на автоматическую защиту подстанции. Поэтому для решения задачи используются два кардинальных метода.

  1. Кабель по всей длине заключен в металлическую трубу, с параметрами, соответствующими установленным правилам. Но этот способ применим для коротких участков электросети протяженностью до 3 м.
  2. Более приемлемым способом является установка автомата в гермобоксе непосредственно перед вводом линии в деревянное помещение. Порог срабатывания такого устройства должен быть на уровень выше основного автомата, находящегося в РУ.

  Еще одно решение проблемы — разместить автоматы и электросчетчик на наружной стене снаружи деревянного дома в отдельном защищенном боксе. Естественно, этот вариант самый надежный, хотя и неудобный для владельцев жилплощади.

  Монтаж распределительных щитов

  Электрический кабель, вводимый в деревянный дом, напрямую, без дополнительных ответвлений, входит в распределительный щит, который состоит из следующих элементов:

  • коробка из пластмассы или металла с местами для размещения прибора, управления потребляемая электроэнергия и автоматические защитные устройства;
  • электросчетчик с соответствующей пломбой;
  • двухполюсное или трехполюсное устройство автоматической защиты главного вводного кабеля;
  • Автоматические выключатели для домовой электропроводки в деревянном доме;
  • очень удобно, если освещение гаража и двора, а также электроснабжение подсобных помещений выделено в отдельную зону.

  Расчет мощности автомата для каждой отдельной зоны выполняется индивидуально. Главное правило, которому нужно следовать, это срабатывание защиты при перегрузке на слабом участке домовой электропроводки. При этом оптимально подобранный номинал обеспечивает максимальную безопасность. Не стоит увлекаться экономией при покупке аппаратной части системы распределения, так как от этого зависит безопасность людей.

  Открытая электропроводка в деревянном доме

  Если рассматривать способы прокладки электропроводки в деревянном доме, то открытый вариант электропроводки можно отнести к наиболее безопасным. Плюс такие работы обойдутся домовладельцу на порядок дешевле. Электрические кабели проложены по внутренним стенам и потолку помещения. Для эстетической маскировки проводов их можно оформить в стиле ретро или поместить в декоративную пластиковую коробку.

  Электрический кабель проложен в самозатухающем канале. В то же время в строительных магазинах можно найти изделие, подобранное по цвету в соответствии с общим стилем постройки. Такой короб популярен в бревенчатых домах и постройках, обшитых деревянной вагонкой, с гладкими поверхностями стен.

  Использование кабелей в оплетке придаст электрической проводке старинный вид. Провода напоминают скрученные шнуры, прикрепленные к деревянной стене через керамический изолятор. Этот метод считается достаточно безопасным по той простой причине, что кабель имеет качественную двойную изоляцию и не вступает в прямой контакт с деревянными поверхностями. Плюс такой провод подчеркнет общую стилистику здания.

  Скрытая электропроводка в деревянном доме

  Если рассматривать скрытую электропроводку в деревянном доме, то ее монтаж занимает очень много времени и при необходимости модернизации или ремонта электрокабеля делает процедуру дорогой и неудобной. Но, несмотря на это, большинство владельцев деревянных загородных домов отдают предпочтение скрытому способу прокладки электрических кабелей.

  Владельцы домов из дерева не хотят портить внешний вид дома электрощитами и проводами. Прокладка скрытой электропроводки начинается еще на этапе проектирования здания. При этом в целях безопасности провода помещают в металлическую или оцинкованную трубу, которую необходимо покрасить. Для подъема кабеля к розетке или выключателю оборудуется специальное огнеупорное отверстие.

  Монтаж электрических сетей в деревянных зданиях скрытым способом должен производиться только в соответствии с нормами и правилами электромонтажных работ и с применением специальных материалов для обеспечения противопожарной защиты. Кабели, проходящие через перекрытия здания, необходимо поместить в металлическую втулку или трубу из негорючей пластмассы.

  Также скрытым способом проводки можно разместить в заземленных металлических трубах. Бревенчатые постройки часто дают усадку, что необходимо учитывать, не допуская ударов бревен о провода или металлические втулки. Для проводки кабелей через стены используются специальные металлические втулки. Но в связи с тем, что открытый и закрытый способы прокладки проводов в деревянном доме имеют свои достоинства и недостатки, их чаще всего комбинируют.

  Особенности монтажа электроприборов

  После изучения схемы разводки электропроводов в деревянном здании и маркировки кабельных линий можно приступать к монтажу электрощита — розеток, светильников и выключателей. При этом крепление всех электрических компонентов должно производиться только на заранее подготовленную металлическую площадку, закрепленную на деревянной поверхности. Только благодаря металлической защите можно обеспечить должный уровень пожарной безопасности в доме из дерева. Это правило распространяется и на распределительные коробки.

  Проблемой многих любителей самостоятельного ремонта при монтаже электропроводки является несоблюдение норм и требований пожарной безопасности в деревянных постройках. Ни в коем случае не используйте стандартные провода и электроприборы , так как это противоречит правилам техники безопасности.

  Прокладка электропроводки в деревянных строениях должна производиться только с учетом всех рекомендаций, что будет гарантировать долговечность и эффективность выполненных работ, а также безопасность всех жильцов дома.

  Капитальный ремонт или строительство загородного дома или загородного дома, строительство служебных хозяйственных построек обычно заканчивается электроснабжением и внутренней отделкой. Электропроводка в деревянном доме своими руками требует особого внимания, а также соблюдения ряда особых указаний, норм и требований. Это связано, во-первых, с правилами пожарной безопасности при электромонтаже в деревянных домах, а, во-вторых, с низкой теплопроводностью древесины и ее гигроскопичностью.

  Монтаж электроприборов и электрических проводов в деревянном сооружении имеет ряд особенностей, которые необходимо учитывать при строительстве или ремонте. Электропроводка в деревянном доме, правила установки и крепления электрических розеток, автоматических выключателей, счетчиков электроэнергии имеют ряд отличий по сравнению с электротехническим оборудованием кирпичного дома.

  Грамотно установленная электропроводка в деревянном доме своими руками поможет обеспечить бесперебойную работу системы электроснабжения дома или коттеджа.

  Пошаговая инструкция выполнения работ включает ряд обязательных действий:

  • определение типа электроснабжения — воздушная линия или подземный кабель;
  • изготовление схемы электроснабжения помещений с учетом мощности всех электроприборов потребителей;
  • План расположения электрощита, автоматических выключателей, электросчетчика;
  • маркировка мест размещения осветительных приборов, стационарных электроприборов и электронагревателей;
  • определение расположения и количества электрических розеток и выключателей. План разводки электрокабеля для каждой точки подключения с указанием длины и необходимого сечения электропровода.

  Составление схемы и плана электроснабжения

  При составлении схемы электроснабжения, плана прокладки электрического кабеля необходимо учитывать:

  1. Распределительный щит с электросчетчиком и автоматическими выключателями должен быть устанавливается возле входной двери на высоте около 1,5 м. Это связано с простотой доступа к распределительному щиту и условиями безопасности.
  2. Входной защитный автомат устанавливается перед электросчетчиком.
  3. Для каждой группы потребителей устанавливается отдельный автоматический выключатель для защиты от перегрузок.

  Оптимальная высота выключателей освещения 1,5 м, они должны располагаться в зоне входа со стороны дверного замка или дверных ручек. Электрические розетки обычно располагают на высоте 0,8 — 1 м от пола, их количество и расположение определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей следует также учитывать расстановку мебели, чтобы предметы мебели не закрывали к ним доступ.

  Электропроводка в деревянном доме своими руками предъявляет повышенные требования к используемым в работе электрическим кабелям. Для деревянных зданий необходимо использовать только кабель с медной жилой, двойной или тройной изоляцией, из негорючего материала, а также сечением, соответствующим нагрузке.

  Схема и расположение электроприборов позволит рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, соединительные блоки, розетки и выключатели. После приобретения необходимых материалов электропроводку в деревянном доме можно смонтировать достаточно просто и быстро.

  Различные способы монтажа

  Электропроводка в деревянном доме (см. фото) может монтироваться различными способами:

  • наружная проводка на скобах или фарфоровых изоляторах;
  • скрытая проводка в кабель-каналах;
  • прокладка скрытого кабеля в шланге или трубе;
  • проводка в кабельной коробке.

  Наружная или открытая проводка в деревянном доме электрокабеля с использованием монтажных скоб или фарфоровых изоляторов является одним из самых простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

  • неэстетичный внешний вид;
  • опасность повреждения открытого кабеля;
  • возможно повреждение распределительных коробок.

  Чаще всего наружный монтаж электропроводки на монтажных кронштейнах применяется для служебных и подсобных помещений, а также для монтажа электроснабжения хозяйственных построек. Крепление проводов на фарфоровых изоляторах используется в качестве ретро-проводки в деревянном доме при отделке жилища «под старину».

  Скрытая проводка в деревянном доме

  Более трудоемкая, но самая эстетичная и надежная – скрытая проводка в деревянном доме. Этот вид монтажа должен предусматривать прокладку проводов в специальных кабель-каналах, закрепленных на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести швеллеры, имеющие цвет и фактуру дерева. Такие изделия очень хорошо смотрятся на стенах из бруса, бревен или досок.

  Скрытая проводка также включает проводку в электрическом плинтусе. Такой плинтус изготовлен из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для вывода кабеля от плинтуса к розетке или выключателю используются либо кабель-каналы, либо прокладка между несущей стеной и декоративной отделочной панелью.

  Прокладка кабеля в металлическом рукаве или пластиковой гофрированной защитной трубе применяется для скрытой разводки электроснабжения. Изготавливается в пространстве между несущей деревянной стеной и декоративной облицовочной стеновой панелью.

  Порядок электромонтажа

  Монтаж электроснабжения дома начинают с общего автомата и вводного щита по заранее составленной схеме и плану размещения электроприборов потребителей. Вся установка разделена на отдельные секции, каждая из которых оснащена своим автоматическим выключателем с маркировкой. Отдельные участки установки могут быть разделены на различные помещения, подсобные помещения, уличное освещение, отдельные электроприборы большой мощности и т. д.

  Для удобства монтажа на принципиальной схеме обозначены и пронумерованы секции, а на каждый секционный кабель ввода питания вешается небольшая бирка с номером, соответствующим схеме. Это значительно упрощает процесс установки и исключает возможные ошибки подключения. Принципиальную схему разводки электрического кабеля можно разместить на внутренней стене или дверце вводного распределительного щита.

  Провести электропроводку в деревянном доме своими руками несложно при наличии следующих инструментов:

  • омметр;
  • вольтметр или тестер;
  • кусачки, плоскогубцы или бокорезы с изолированными ручками;
  • молоток;
  • отвертки;
  • рулетка;
  • уровень строительный;
  • монтажный нож для резки проводов;
  • электродрель;
  • ножницы по металлу;
  • пила ножовка.

  Первый этап монтажа электропроводки — установка ОРУ, электросчетчика, распределительного щита с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода наружного вводного кабеля к Это.

  Для распределительного щита, мощных электроприборов и оборудования в металлических корпусах также необходим контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с присоединением к ней устройств болтовым соединением с использованием проводников сечением 10-20 мм.

  Следующим этапом является разводка и крепление электрического кабеля, установка электрических розеток, выключателей, стационарных электроприборов и электроосвещения внутри помещений.

  Следует отметить, что соединение или удлинение отдельных проводов в деревянном помещении должно осуществляться либо пайкой, либо с помощью специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки с помощью скрутки в деревянных строениях запрещен по правилам пожарной безопасности. Изолировать места соединения проводов можно с помощью специальных пластиковых негорючих колпачков. Также допускается использование негорючей изоляционной ленты.

  Монтаж электропроводки в деревянном доме более ответственное мероприятие, чем прокладка токопроводящих трасс в кирпичном или бетонном здании. Это связано со спецификой материала: дерево горит, даже если его пропитать составом, препятствующим воспламенению от случайного угля.

  Важность правильного монтажа

  Температура электрической дуги, возникающей при коротком замыкании проводников, по которым протекает ток с напряжением стандарта 220 В, может достигать 5000°С (!). От температуры плавления стали никакая огневая пропитка не помогает.

  Несмотря на это, проводка в бревенчатом доме из оцилиндрованного бревна или каркасном дачном доме часто выполняется «небрежно», а то и небрежно.

  Обычно это мотивируется нежеланием много возиться с дачей, где они живут два-три месяца в году. Но вы должны понимать: некачественно выполненная внутренняя проводка деревянного дома может оставить вас без этого самого дома.

  Обратите внимание, что «некачественный» в первую очередь означает «не соответствующий правилам, предусмотренным для деревянного дома». Обычная практика прокладки бытовой электросети в квартире или кирпичном доме не подходит для деревянного дома из-за горючести строительного материала.

  Что говорят нормативы

  Правила устройства электроустановок — ПУЭ — дают однозначный ответ на этот вопрос. Скрытая проводка в пустотах перегородок из горючих материалов допустима только в металлических трубах, обладающих свойством локализации. СНиП

  дает более расплывчатую формулировку, поэтому рекомендуется ориентироваться на ПУЭ. Под горючим материалом подразумевается именно древесина, даже имеющая огнезащитную пропитку.

  Под металлическую трубу — стальную или медную трубу квадратного или круглого профиля, имеющую регламентированную толщину стенки — не менее 2,8 мм для любого кабеля с сечением жилы до 4 мм.

  Для кабелей сечением 6-10 мм толщина стенки трубы должна быть 3,2 мм.

  При этом запрещается плотно «забивать» трубу кабелями — кабель должен занимать не более 40% просвета.

  Для ввода кабеля от ЛЭП в деревянный дом используется только толстостенная стальная втулка.

  Это требование обусловлено следующей ситуацией. В случае короткого замыкания при обрыве кабеля только толстостенная труба способна выдержать вспышку до самозатухания или срабатывания автоматического выключателя.

  Применение металлорукавов или другой «брони» из гофрированного металла или пластика для скрытой проводки в деревянном доме недопустимо по следующим причинам:

  Основное «неофициальное» правило качественной проводки в рубленых деревянных домах — преобладание безопасности над внешней красотой.

  Прокладка в трубах

  Прокладка электропроводки в стальных или медных трубах с соблюдением указанных выше требований возможна только на стадии строительства дома с нуля.

  Например, при монтаже электропроводки в доме из клееного бруса монтаж системы таких труб, распределительных коробок и розеток (тоже металлических) осуществляется на этапе монтажа каркаса.

  Правила скрытой прокладки силовых кабелей в деревянном доме не допускают прокладки кабеля в металлической или пластиковой гофре в пиленных штробах. внутри стен деревянного дома в толстостенных трубах допустимо, но затруднительно из-за необходимости гибки труб и выполнения сложных соединений с помощью муфт, фитингов или сварки.

  Существует ряд требований, которые необходимо соблюдать при монтаже скрытой проводки в деревянном доме.

  Внутренняя поверхность стальных труб должна быть окрашена или оцинкована для предотвращения коррозии, медных — окрашена для защиты от оксидов.

  Использование металлорукава/стальной гофры на отводах и переходах делает бессмысленной всю конструкцию — переходы обеспечиваются резьбовыми соединениями или сваркой встык.

  Горизонтально трубы электропроводки в деревянном доме прокладывают под небольшим углом для выхода конденсата, в самой нижней точке делают отверстие для слива жидкости (не в стену). Заземление предусмотрено для всей системы — отдельно от заземления проводки.

  В деревянных домах для розеток и выключателей используются только металлические подрозетники. Соединения распределительной коробки с входящими в нее трубами должны быть герметичными.

  Во избежание повреждения оболочки кабеля острой кромкой при выходе из трубы кромка должна быть завальцована или снабжена защитной пластиковой заглушкой.

  Открытая электропроводка – особенности монтажа

  Если деревянный дом уже построен, но возникла необходимость в замене проводки в нем, то это можно сделать без пропиливания штроб в деревянных перегородках, которые часто бывают не слишком толстыми и сильные сами по себе.

  Напомним, что алюминиевый провод, самый популярный среди электриков прошлых лет, категорически недопустим в деревянном доме из-за его склонности к излому и пожароопасности.

  Открытая проводка в деревянном доме вполне возможна. Вот несколько вариантов.

  Можно провести кабель прямо по стене дома, заключив его в стандартную пластиковую гофру или гибкую металлическую броню.

  Открытый способ допускает такой способ подключения, так как пожар в случае короткого замыкания будет сразу виден. Внутри стены огня не будет.

  Крепление на стену осуществляется с помощью обычных гофрированных клипс.

  Прокладка в стандартных кабель-каналах — тот же способ, что и для квартиры, только между кабель-каналом и деревянной стеной должна быть предусмотрена негорючая прокладка из асбеста или, например, войлока. Разновидностью такой проводки является проводка, замаскированная под плинтус.

  Свежий взгляд на старые методы. Электропроводку монтируют на стене деревянного дома на керамических или пластиковых (негорючих) изоляторах, выдерживая зазор от стены не менее 10 мм.

  Использован специальный, «под старину», витой силовой провод и розетки в таком же стиле.

  Возможен также открытый монтаж системы металлических труб.

  Преимущества и недостатки открытого монтажа

  Все эти способы электропроводки деревянного дома имеют свои преимущества и недостатки. Монтаж проводки на деревянную стену дома в гофротрубе самый простой, а с отсоединением в распределительной коробке проблем не возникает.

  Минусом является неэстетичность данного способа, а также необходимость снимать всю гофротрубу, чтобы получить доступ к одному кабелю.

  В этом плане кабель-канал предпочтительнее, так как сейчас на рынке можно найти цвет коробки «под дерево», и подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия.

  Кабель-канал удобен в монтаже — легко открывается и закрывается, и относительно безопасен для деревянного дома, так как изготовлен из негорючего пластика.

  При желании можно спрятать провода, выделив «нижнюю» проводку в кабель-канале, замаскированную под плинтус.

  Обратите внимание, что заделка проводов под настоящий плинтус недопустима!

  Розетки освещения или подключения с нагрузкой не более 16 А можно выполнить с использованием старинной проводки.

  Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для такой мощной нагрузки, как сварочный аппарат, нужно предусмотреть розетку, к которой подключается подходящий кабель сечением не менее 2,5 мм.

  Общие правила монтажа

  Устройство электропроводки в деревянном доме открытым способом должно выполняться с соблюдением следующих норм:

  • место ввода кабеля от ЛЭП в стену, а также места прохождения кабеля через внутренние перекрытия только в металлических толстостенных рукавах;
  • расстояние от кабеля до стены при монтаже открытым способом не менее 10 мм;
  должно быть установлено заземление
  • ;
  • используется только негорючий кабель в оболочке;
  • коробки розеток и распределительные коробки в деревянном доме только из металла;
  • соединение проводов между собой только в распределительных коробках, и только с помощью пружинных/винтовых зажимов или припаянной скрутки, которая закрывается кембриком или заглушкой;
  • непропаяное скручивание недопустимо.

  Обязательно установить УЗО для защиты от токов утечки, а также отдельные автоматические выключатели для защиты от коротких замыканий на каждую группу потребителей.

  Выбор кабеля

  Важным этапом электромонтажных работ является выбор магистрального кабеля. Правильно выбрать кабель для электропроводки – значит решить главную проблему безопасности деревянного дома.

  Согласно современным требованиям для протяжки от ЛЭП до дома используется так называемый СИП-кабель — самонесущий изолированный провод.

  В нем используются алюминиевые жилы сечением не менее 16 мм, а также есть стальной армирующий трос (для жесткости).

  Оболочка данного кабеля рассчитана на воздействие неблагоприятных внешних факторов не менее 25 лет.

  А вот SIP кабель можно прокладывать только до стены деревянного дома. С внешней стороны стены через специальные изоляторы, а лучше герметичные хомуты соединяется с медным кабелем типа ВВГнг (нг — негорючий).

  Сечение ВВГнг выбирается стандартно — 1,5 мм для линии освещения, 2,5 мм для бытовых приборов, 4 мм для мощных потребителей типа электроплиты, линии электрообогрева или сварочного аппарата.

  Непосредственная скрутка алюминиевых СИП-проводников с медными жилами внутренней проводки запрещена.

  Для электропроводки внутри деревянного дома используется только медь. При выборе марки провода используйте либо уже упомянутые ВВГнг, ВВГнг(П) с пометкой «ГОСТ».

  Эти типы медных кабелей с двойной изоляцией из негорючего материала имеют достаточную гибкость для легкой проводки внутри помещений.

  Можно использовать немецкий кабель NYM — он оснащен тройной негорючей изоляцией.

  Распределительное устройство

  Обычный распределительный щит для электропроводки в деревянном доме должен иметь металлический корпус.

  Внутри щитка располагаются вводной выключатель, электросчетчик, одно или несколько УЗО (в зависимости от количества внутренних групп потребителей). Также есть автоматы защиты, отвечающие за отдельные группы — столько же, сколько и УЗО.

  Именно автоматика отвечает за защиту проводки от коротких замыканий и утечки тока, что может привести к поражению электрическим током. Существуют правила расчета выбора защитных устройств по их характеристикам, и лучше доверить этот выбор профессионалу.

  Но стоит знать, что в большинстве случаев правила таковы. Потребляемая мощность не должна превышать 5,5 кВт, общий вводной автомат однофазный, 25 А, тип С.

  Автоматы устанавливаются по отдельным группам потребителей (подбираются по сечению провода). Автомат на 16А должен быть установлен на кабеле сечением 1,5 мм (освещение). По кабелю 2,5 мм — 20А.

  Существуют отдельные правила выбора УЗО. Основной из них гласит, что ограничение по току для УЗО должно быть на порядок меньше, чем для автомата.

  То есть автомат на 16 А комплектуется УЗО на 20А и так далее. Трехфазный ввод для электропроводки в деревянном доме используется очень редко.

  Если вы собираетесь провести проводку в доме, провести дополнительное освещение или добавить пару розеток, не прибегая к услугам профессионалов, вам предстоит столкнуться с массой вопросов.

  Суть этих вопросов сводится к одному — как выбрать из предложенного разнообразия единственный вариант, который будет верой и правдой служить долгие годы.

  В этой статье мы расскажем, как и какой провод лучше выбрать для электропроводки в доме.

  Первое, с чем нужно определиться, каким проводом делать проводку в деревянном доме, медным или алюминиевым . Хотя можно использовать и то, и другое, однако специалисты все же отдают предпочтение меди:

  Алюминий имеет только два преимущества перед медью:

  • он более гибкий что облегчает монтаж
  • он намного дешевле .

  По всем остальным параметрам алюминий уступает меди:

  • быстро окисляется (а оксид хуже проводит ток и это место будет быстро нагреваться),
  • после нескольких скручиваний может сломаться , поэтому алюминиевые провода нужно прокладывать с большей осторожностью, чем медные, нужно избегать их повторных перегибов в одном и том же месте,
  • в винтовых клеммах алюминий со временем выскальзывает , ослабляя контакт, и все места где есть зажимы требуют периодической проверки.

  Сердечник может быть изготовлен из алюминия медь — недорогой композитный материал , который, с одной стороны, сочетает в себе хорошие свойства обоих материалов, а с другой — уступает каждому из них по эксплуатационным характеристикам.

  Провода различаются по количеству жил (одно- и многожильные, каждая жила может быть одно- и многопроволочной), сечению и номинальному рабочему напряжению, изготавливаются с изоляцией на 380, 600 и 3000 В переменного тока. Проводники могут иметь оболочку из винипласта, ПВХ или резины.

  Для защиты провода от механических повреждений его можно обернуть хлопчатобумажной оплёткой . Если он предназначен для прокладки в местах, предполагающих возможность механических повреждений, его дополнительно защищают оплеткой из стальной оцинкованной проволоки.

  Несмотря на то, что алюминиевые провода дешевле, в последнее время медные все чаще заменяют их , поскольку многие домовладельцы отдают предпочтение надежности.

  Хотите узнать, как сделать заземление в частном доме? В следующем обзоре мы подробно расскажем обо всех нюансах, а также о том, как это должно выглядеть.

  Читайте о правилах монтажа скрытой проводки в деревянном доме.

  Проводка в стиле ретро — это не только функциональное, но и декоративное решение для тех, кто хочет украсить свой дом и сделать проводку привлекательной. Подробная и полезная информация.

  Маркировка

  Маркировка содержит информацию о материале, из которого изготовлены токопроводящие жилы, степени гибкости, изоляции и конструкции защитной оболочки:




  Например, 4х2,5-380 означает 4-жильный провод с сечением жилы 2,5 кв. мм.

  Разберемся, какой провод нужен для электропроводки в доме. Выбирать необходимо с учетом максимальной величины потребляемого тока на нагрузке, которая определяется по формуле Р/220 , где Р — паспортная мощность подключаемых устройств. Так, для лампочки на 100 ватт ток будет 0,5А. Зная суммарную мощность всех подключенных устройств, можно рассчитать, подходит ли выбранный провод или нужно подобрать другой.

  Выбор для дома сделан исходя из того, что на каждый киловатт нагрузки нужно 1,57 кв. мм . Следует придерживаться характеристик мощности:

  • для меди 8 А на 1 кв.мм;
  • для алюминия 5 А на 1 кв.мм.

  Например, если в доме установлен агрегат мощностью 5 кВт, то провод для его подключения должен быть рассчитан на 25 А, то есть сечение медного провода должно быть 3,2 кв. мм и более. Учитывая, что проводимость алюминия составляет около 2/3 (62%) проводимости меди, его сечение должно быть больше.

  Диаметр проводника измерен микрометром или штангенциркулем и рассчитан по формуле S = 3,14D2/4, где D — диаметр в миллиметрах. Если жила многопроволочная, то результат определяется сложением сечений всех проводов.

  При монтаже электропроводки можно ориентироваться на следующие показатели сечения:

  • 2,5 кв. мм — розетки, кондиционер, стиральная машина, накопительный водонагреватель;
  • 6 кв. мм — электрическая плита;
  • 1,5 кв. мм — освещение.

  Нагрузка также должна соответствовать способу укладки. : открытая проводка лучше охлаждается, резиновая изоляция допускает нагрев не выше 65 градусов, пластиковая — 70 градусов. Вот как зависит тип провода от способа прокладки проводки:




  Практикующие электрики рекомендуют не экономить, а использовать медные многожильные провода даже там, где можно обойтись одножильным, т.к. сердечник, с таким же сечением, как монолитный, лучше держит перегрузки на 5-10%.

  Кроме того, подделать многожильный провод технически нецелесообразно, а в «монолите» есть опасность нарваться на подделку — сплав с добавлением меди. Но в любом совете специалиста есть доля предвзятости, поэтому хозяину дома все же лучше решить для себя, что важнее — экономия алюминия или качество меди.

  Если к такому подходить к ответственному этапу ремонта соответственно , то никогда не знаешь, что такое оплавление изоляции, пожар или короткое замыкание. Особенно ответственно нужно подходить к обустройству бань и саун – там повышенные температуры и влажность, что приводит к быстрейшему износу утеплителя.

  Соблюдая правила безопасности и рекомендации ГОСТов, вы сможете защитить от огня не только собственный дом, но и свою жизнь.

  Как выбрать провод для электропроводки в частный дом или квартиру, вы можете узнать из видеообзора:

  Как безопасно пользоваться общественными сетями Wi-Fi

  Точки доступа Wi-Fi в кафе, библиотеках, аэропортах, отели, университеты и другие общественные места удобны, но часто небезопасны. Если вы подключаетесь к сети Wi-Fi и отправляете информацию через веб-сайты или мобильные приложения, кто-то другой может ее увидеть. Вот несколько способов безопасного использования общедоступного Wi-Fi, когда вы находитесь вне дома.

  • Публичный Wi-Fi не защищен
  • способов зашифровать вашу информацию
  • Защитите свою информацию при использовании общедоступной сети Wi-Fi

  Публичный Wi-Fi небезопасен

  Находясь дома, вы можете предпринять шаги для обеспечения безопасности домашней беспроводной сети, например, используя надежный пароль маршрутизатора, ограничивая количество устройств, которые могут подключаться к вашей сети, и включая шифрование, которое преобразует информацию, которую вы отправляете через Интернет, в код, который не может быть прочитан другими. Но когда вы используете Wi-Fi в своей любимой кофейне, вы мало что можете сделать для контроля сетевой безопасности.

  Почему это важно? Если сеть не защищена и вы входите на незашифрованный сайт или на сайт, который использует шифрование только на странице входа, другие пользователи в сети могут видеть то, что видите и отправляете вы. Они могут перехватить вашу сессию и войти под вашим именем. Новые хакерские инструменты, доступные бесплатно в Интернете, упрощают эту задачу даже для пользователей с ограниченными техническими знаниями. Ваша личная информация, личные документы, контакты, семейные фотографии и даже учетные данные для входа могут быть украдены.

  Мошенник также может использовать вашу учетную запись, чтобы выдавать себя за вас и обманывать людей из ваших списков контактов или проверять ваши имена пользователей и пароли на других веб-сайтах, включая сайты, на которых хранится ваша финансовая информация. Если мошенник получит вашу личную или финансовую информацию, он может украсть вашу личность.

  Когда вы подключаетесь к общедоступной сети Wi-Fi, вы также можете передавать свои данные компаниям, предоставляющим Wi-Fi. Многие общедоступные сети Wi-Fi, такие как в аэропортах и ​​отелях, также предложат вам установить «цифровой сертификат» для использования их Интернета. Они могут делать это для сканирования вашего трафика на наличие вредоносных программ, но это также позволяет им читать ваш трафик, даже если он идет на сайт, использующий https (который шифрует информацию).

  Но есть шаги, которые вы можете предпринять, чтобы защитить свою информацию, даже публично.

  Способы зашифровать вашу информацию

   Вы мало что можете сделать, чтобы сделать общедоступную сеть Wi-Fi более безопасной, но вы можете сделать некоторые вещи, чтобы защитить свои данные в общедоступной сети Wi-Fi:

  • Безопасное подключение к веб-сайтам. Если вы видите https в веб-адресе, у вас есть безопасное соединение с веб-сайтом. Но использование https не означает, что является законным веб-сайтом. Мошенники тоже умеют шифровать сайты. Они знают, что люди считают, что https означает безопасность веб-сайта, поэтому они также начали добавлять его на свои веб-сайты. Таким образом, ваши данные шифруются на пути к сайту, но они не будут в безопасности от мошенников, управляющих этим сайтом.
  • Рассмотрите возможность использования приложения VPN. Некоторые виртуальные частные сети, известные как VPN, предлагают шифрование. Узнайте больше о приложениях VPN и о том, что нужно знать перед их загрузкой.
  • Используйте свои мобильные данные. Ваши мобильные данные обычно зашифрованы. Если вы в пути, у вас нет возможности использовать безопасный веб-сайт и нет шифрования VPN, рассмотрите возможность использования мобильных данных вместо Wi-Fi. Это хороший вариант, когда вы помещаете личную информацию в приложения, поскольку может быть трудно узнать, зашифрованы ли они.

  Защитите свою информацию при использовании общедоступной сети Wi-Fi

  Вот несколько других способов защитить свою информацию при использовании общедоступной сети Wi-Fi:

  • Не открывайте свою личную или финансовую информацию. Всегда предполагайте, что общедоступная сеть Wi-Fi небезопасна.
  • Входите в систему или отправляйте личную информацию только тем веб-сайтам, которые, как вы знаете, полностью зашифрованы. В целях безопасности весь ваш визит на каждый сайт должен быть зашифрован (это означает, что URL-адрес начинается с https) — с момента входа на сайт до выхода из системы. Если вы думаете, что вошли на зашифрованный сайт, но оказались на незашифрованной странице, немедленно выйдите из системы.
  • Не оставаться постоянно подключенным к учетным записям. Когда вы закончите использовать учетную запись, выйдите из системы.
  • Не используйте один и тот же пароль на разных сайтах. Это может дать кому-то, кто получит доступ к одной вашей учетной записи, доступ к многим вашим учетным записям.
  • Обратите внимание на предупреждения. Многие веб-браузеры предупреждают вас перед посещением мошеннических веб-сайтов или загрузкой вредоносных программ. Не игнорируйте эти предупреждения. Также обновляйте свой браузер и программное обеспечение безопасности.
  • Измените настройки своего устройства, чтобы оно автоматически не подключалось к ближайшей сети Wi-Fi. Таким образом, у вас будет больше контроля над тем, когда и как использовать общедоступный Wi-Fi.
  • Установите надстройки или подключаемые модули браузера, которые могут помочь. Например, Force-TLS и HTTPS-Everywhere — это бесплатные надстройки Firefox, которые заставляют браузер использовать шифрование на популярных веб-сайтах, которые обычно не шифруются. Но они по-прежнему не защищают вас на всех сайтах. Найдите https в URL-адресе, чтобы узнать, что сайт зашифрован.

  Монтаж электропроводки в деревянных перегородках. Электропроводка в деревянном доме своими руками

  Если посмотреть статистику пожаров в нашей стране, то вопрос, как правильно провести электропроводку в деревянном доме, достаточно актуален. Ведь чаще всего пожары в деревянных домах происходят из-за короткого замыкания, и если вы хотите защитить свой дом от этого, то вопросам электроснабжения следует уделить самое пристальное внимание.


  Электрическое подключение дома осуществляет ваша энергоснабжающая компания. После согласования всех необходимых бумаг, они должны установить счетчик и подключить его к электросети.
  Они должны сделать это гибким проводом в изоляции. И чтобы избежать проблем в будущем, советуем проверить, не повреждена ли изоляция на этом проводе.
  Счетчик обычно устанавливается на улице. Распределительный щит обычно находится внутри дома.
  Для его подключения нам необходимо пробить отверстие в стене дома, и в соответствии с пунктом 2.1.38 «Правил устройства электроустановок» (ПУЭ) защитить его со всех сторон несгораемым материалом. Обычно для этого используется стальная труба с последующим оштукатуриванием.
  Сам ввод, согласно 2.1.79 ПУЭ, должен располагаться на высоте не менее 2,75 метра от земли. При этом расстояние от изоляторов или проводов до выступающей части кровли должно быть не менее 200 мм.
  Также достаточно важно обеспечить, и это предусмотрено правилами, невозможность скопления воды в трубе, а также ее проникновения в дом через вводы электроэнергии.

  Установка распределительного щита

  Внутренняя электропроводка в деревянном доме начинается с распределительного щита. Он должен быть установлен в сухом месте, не подверженном затоплению.
  При этом правила ПУЭ регламентируют, что санузел, душевая или санузел не могут располагаться выше места установки вашего распределительного щита.
  Сам щит должен быть изготовлен на огнеупорной основе и запираться на ключ. На рынке вы сейчас найдете множество таких коробок под распределительный щит самых разных размеров.

  Внимание! В радиусе полуметра от распределительного щита не должно быть отопительного оборудования, систем водоснабжения или водоотведения, газоснабжения, а вентиляционные каналы, проходящие в этом помещении, не должны иметь ответвлений.

  Электропроводка в деревянном доме

  Скрытая электропроводка

  Проложить электропроводку в деревянном доме своими руками можно открытым и скрытым способом. Скрытый способ, практически повсеместно применяемый в кирпичных и бетонных домах, не так востребован в случае с деревянными домами.
  Ведь реализовать его здесь несколько сложнее, а главное цена вопроса гораздо выше. В списке ниже вы можете увидеть варианты прокладки электропроводки скрытым способом в соответствии с правилами ПУЭ, с соблюдением условий пожарной безопасности.
  Итак:

  • Если используется обычный провод, обшитый горючим материалом (не огнеупорная гофра), то его необходимо укладывать на подкладке из негорючих материалов. В дальнейшем проволоку необходимо обмазать сплошным слоем толщиной не менее 1 см.
  • Если вы используете обычный провод, обшитый негорючим материалом (огнеупорная гофра), то вам достаточно будет подложить под провод по всей длине негорючий материал.
  • Если используется провод в оболочке из несгораемого материала (металлическая гофра), то можно укладывать провод непосредственно на элементы конструкции.
  • В коробах из огнеупорных материалов (стальных коробках) даже провода без дополнительной защиты можно использовать непосредственно на элементах конструкции.
  • В случае применения коробов из негорючих материалов (пластиковых коробов) провода могут быть любыми, но под коробом должна быть прокладка из огнеупорного материала, а сам ящик в последующем должен быть оштукатурен слоем толщиной не менее 1 см.

  Эта статья посвящена теме. Все мы знаем, что мода на строительство деревянных домов существовала всегда, ведь древесина имеет огромные преимущества перед многими строительными материалами, претендующими на экологичность. Основным недостатком деревянных домов является их очень хорошая подверженность горению. Именно поэтому электропроводка в деревянном доме в первую очередь должна соответствовать критериям безопасности здания. Недостаточно иметь очень хороший провод, нужно, чтобы он был правильно установлен. По статистике в 80% случаев при монтаже допускаются грубые ошибки, но это дерево и любой просчет здесь может привести к пожару, а пожар это потеря имущества, в некоторых случаях и человеческих жизней.

  В деревянных домах электропроводка должна в первую очередь начинаться с вашего серьезного подхода к этому вопросу, так как от этого зависит ваша безопасность и безопасность ваших близких. Существует огромное разнообразие защитных, электротехнических материалов, специально изготовленных для деревянных домов. В большинстве случаев основные просчеты совершаются в незнании этих материалов должным образом и неумении их использовать. Дело даже не в том, что владельцы деревянных домов их не знают, их не знают или пренебрегают в монтаже сами электрики, 70% электриков самоучки, не имеющие должного образования, навыков и опыта, Я знаю по собственному опыту в этой области. Но самое страшное не это, а то, что эти горе-электрики даже не стремятся овладеть знаниями этой профессии, в большинстве случаев их знания в этой области мало чем отличаются от ваших.

  Выбор провода

  Запуск электрики деревянного дома, конечно, стоит составить. Далее необходимо выбрать провод. Именно для электропроводки в деревянных домах существуют специальные негорючие или слабогорящие провода:

  • , ВВГнг-П(А) — медный провод со сплошной жилой, бывает двух-, трех-, четырех- и пятижильным. Имеет двойную изоляцию. Внутренний слой состоит из поливинилхлоридной изоляции с использованием разноцветных проводов. Внешний слой состоит из негорючей пластиковой композиции. Приписка к марке проволоки «нг» — значит не подвержена горению. Температура использования провода от +50 до -50 градусов Цельсия. Буква (А) — обозначает категорию огнестойкости по ГОСТ Р МЭК 60332-3-22.

  Все электромонтажные работы требуют от подрядчика аккуратности, повышенного внимания, строгого соблюдения технических правил и установленных норм. При планировании и проведении электрификации деревянного дома необходимо получить консультацию квалифицированного электрика, ознакомиться с нормативными документами, основными требованиями и последовательностью прокладки электропровода.

  Требования к электропроводке в деревянном доме

  Монтаж электропроводки в деревянном доме имеет некоторые отличия и особенности от электрификации каменного дома. При проектировании и прокладке кабелей безопасность должна быть приоритетом. Существует ряд основных правил, требующих неукоснительного выполнения:

  1. Тщательная изоляция токопроводов негорючими материалами (NYM, ВВГнг, ВВГнг-LS).
  2. Алюминиевые жилы необходимо заменить медными жилами сечением не менее 16 мм2. Кабель должен входить в дом через металлическую втулку. Переход провода из одной комнаты в другую осуществляется через жесткую металлическую трубу.
  3. Электрификацию деревянного дома желательно проводить «открытым» способом.
  4. Необходимо провести точный расчет толщины кабеля, оставив запас не менее 30%.
  5. Особое внимание следует уделить качеству используемых материалов. Необходимо выбирать кабель с негорючей изоляцией.
  6. При необходимости прокладки скрытой электропроводки обязательно использование металлической трубы. Прокладка кабелей в гофрированных трубах запрещена.
  7. Требуется установка УЗО, контура заземления и громоотвода. В этом случае заземлению подлежат не только электроприборы, но и металлические трубы, в которых проложен кабель.
  8. Узел ввода — электрощиток должен быть максимально изолирован от деревянных конструкций дома. Иногда приходится строить кирпичную стену, а полы делать из цементно-бетонной стяжки.

  Варианты электропроводки в деревянном доме

  Электропроводка своими руками в деревянном доме, а именно прокладка кабеля, может быть выполнена тремя способами:




  Электропроводка в деревянном доме своими руками: схемы

  Согласно действующие нормативы, при электрификации частного дома без установки трансформатора потребляемая мощность не может превышать 15 кВт. Этот показатель рассчитывается путем суммирования мощности одновременно включенных электроприборов. Если полученный результат меньше 15 кВт, то вводной автомат устанавливают на 25А, в противном случае дополнительно требуется трансформатор.

  При разработке схемы подключения точки подключения разбиваются на разные группы потребления. Например, осветительные приборы питаются от одного автомата, розетки требуют отдельного устройства, а для уличного освещения – дополнительного.

  Целесообразно оборудовать личные машины и отдельную ветку электроснабжения для мощного электрооборудования: электроплиты, котла или электрокотла. Отдельно стоящие хозяйственные постройки также требуют отдельных автоматических источников питания.

  Важно! В целях безопасности количество ответвлений электроснабжения лучше увеличить — эта мера способствует уменьшению потенциально опасных участков подключения.

  Ниже представлена ​​примерная схема электропроводки в частном деревянном доме своими руками.

  Некоторые нюансы при разработке схемы:

  1. Вводный автомат и счетчик организации энергоснабжения требуют разместить на улице для удобства контроля потребления электроэнергии.
  2. При наружном размещении счетчик и автоматический выключатель должны быть в герметичном корпусе, исключающем попадание влаги, грязи и пыли. Класс защиты бокса — не ниже IP-55. Требования к коробкам, устанавливаемым внутри деревянной конструкции, несколько ниже – IP-44, главное условие – корпус должен быть металлическим.
  3. Для аварийного отключения электричества необходимо поставить УЗО — устройство сработает при коротком замыкании в сети.

  Электропроводка в деревянном доме своими руками: пошаговая инструкция

  Разработка проекта электроснабжения

  Для разработки индивидуального проекта в энергоснабжающей организации (РЭС) необходимо получить технические условия, которые будут стать основой для дальнейшей работы.

  Проект электроснабжения деревянного дома выполняется в следующей последовательности:




  При организации электроснабжения и составлении проекта следует руководствоваться не только личными пожеланиями, но и определенными требованиями:

  1. Допускается только вертикальная или горизонтальная проводка.
  2. Все витки проволоки выполняются строго под прямым углом.
  3. Розетки, выключатели и распределительные коробки должны быть в свободном доступе.
  4. По правилам установка выключателей производится на расстоянии 0,6-1,5 метра от уровня пола, кабель подается сверху.
  5. Оптимальное размещение розеток 0,5-0,8 м от пола, рекомендуемое количество розеток 1 шт. за 6 кв.м. В комнатах с большим количеством бытовой техники розеток будет больше.
  6. Провода не должны проходить ближе 10 см от дверных/оконных проемов. Необходимо исключить контакт проводов с металлическими элементами и близлежащими проводами (минимально допустимое расстояние 0,5 см).

  Подбор оборудования и кабелей

  Чтобы избежать сложных расчетов по определению подходящего кабеля, можно воспользоваться справочником по электротехнике. Сечение жилы провода напрямую зависит от предполагаемых нагрузок.

  Потребляемая мощность оборудования и электроприборов указывается в техническом паспорте или инструкции по эксплуатации. На основании этих значений подбирается провод с жилами нужного сечения. Для определения размера вводного кабеля необходимо просуммировать мощность установленных электроприборов.

  Консультации. Для деревянного дома следует выбирать кабель с маркировкой «НГ» (не поддерживают горение) и «ЛС» (с низким дымовыделением). Обычно для внутренней разводки используют провода сечением 2,5 мм и 1,5 мм.

  Вводной автоматический выключатель выбирают с номиналом, достаточным для того, чтобы при максимальной нагрузке подача электроэнергии в дом не отключалась, а происходил обрыв цепи, предотвращающий короткое замыкание.

  Для однофазного питания автоматический выключатель подбирается следующим образом:




  При выборе выключателей и розеток учитываются некоторые параметры:

  • величина тока, на которую рассчитано оборудование;
  • вариант установки: внешняя/скрытая проводка;
  • количество ключей — для выключателей, количество мест — для розеток.
  1. Бытовые приборы большой мощности (электроплиты, стиральные машины, бойлеры, камины, холодильники и др.) подлежат обязательному заземлению. В таких ситуациях целесообразно использовать розетки с клеммой для подключения заземляющего провода.
  2. Тройняшек следует избегать. Для одновременного подключения нескольких электроприборов устанавливают группу розеток или сдвоенные модели.
  3. Выбор переключателей определяется режимом освещения. Для одновременного включения нескольких источников света или одного светильника установите переключатель на одну клавишу, для разных режимов — двух- и трехклавишную.

  Монтаж автомата и ввод электроснабжения

  По разработанной схеме устанавливаются распределительные коробки, размечаются места крепления выключателей, розеток и осветительных приборов. В отведенном месте монтируется корпус электрощита и выполняются следующие действия:

  1. Установка в корпусе щитка счетчика.
  2. Установка вводного автомата на металлический профиль (дин-рейку). Подводка к двухполюсному автомату фазы и нейтрали.
  3. Клеммы (выходные клеммы) счетчика подключены к входу машины ввода.
  4. Прокладка кабеля в дом и подключение его к вводным клеммам счетчика.
  5. Реле напряжения, УЗО, автоматы на различные группы мощности (освещение, розетки) устанавливаются на DIN-рейку.

  Ввод кабеля в дом осуществляется под землей или по воздуху. Второй вариант будет дешевле, но такая подача считается менее надежной. При «воздушном» вводе используются самонесущие изолированные провода. Главное условие – установка противопожарного рукава на месте ввода в дом.

  При подземном способе для ввода используется металлическая труба, которая защищает питающий кабель от различных воздействий. Прокладка кабеля таким способом должна быть согласована с энергосбытовой компанией.

  Прокладка кабеля, установка выключателей и розеток

  Провод выбранного сечения по плану раскладки прокладывается закрытым или открытым способом.

  Технология внутренней электропроводки в деревянном доме своими руками:




  Рассмотрим пошагово, как провести электропроводку в деревянном доме своими руками с использованием стеновых кабель-каналов:




  Важно! Количество подключений влияет на способность системы нести нагрузки — чем их больше, тем хуже грузоподъемность.

  УЗО и заземление

  Устройство контура заземления предполагает выполнение следующих действий:

  1. Подготовка металлических стержней диаметром 3 см/длиной 3 м.
  2. Рытье траншеи глубиной 30 см треугольной формы, где длина каждой стороны 1 м. Установите металлические стержни по углам образовавшегося треугольника.
  3. Соединение арматуры между собой металлическими уголками сваркой.
  4. К одному уголку приварить ушко (петлю) и закрепить на нем стальной стержень толщиной 1 см.
  5. Стержень проложен так, чтобы он был соединен с заземлителем в электрощите. Изоляция заземляющих жил кабелей желто-зеленая.

  После счетчика в щитке желательно разместить УЗО. Это устройство защитит человека от поражения электрическим током в случае утечки на корпус оборудования. Параметры УЗО выбираются исходя из значения номинального тока в сети. Такое защитное устройство особенно актуально для помещений с повышенным уровнем влажности (ванная, сауна, бассейн и т. д.).

  Электропроводка в деревянном доме своими руками: видео

  Распространенные ошибки новичков

  Электрификация деревянного дома – мероприятие ответственное. По статистике пожарных организаций, большинство деревянных конструкций возгораются в первую очередь из-за неисправности электропроводки. Некоторые начинающие мастера могут проигнорировать советы профессионалов и совершить ряд грубых ошибок:

  1. Прятание электропроводки под деревянными потолочными конструкциями.
  2. Прокладка кабеля под цоколем.
  3. Применение гофрированных поливинилхлоридных труб для прокладки проводов. Несмотря на практические качества материала и простоту монтажа, трубы ПВХ запрещены к использованию при электрификации деревянных зданий.
  4. Расположение изолированного кабеля в штробе без применения металлической трубы.
  5. Применение пластиковых коробок для розеток и выключателей.

  Электричество является неотъемлемой частью повседневной жизни. Монтаж электропроводки в деревянном доме своими руками достаточно сложен. Вы должны иметь знания в области электричества и соблюдать все правила и нормы. Следуя приведенной ниже инструкции, вы проведете монтаж своими руками, не прибегая к помощи профессиональных электриков.

  Какая электропроводка подходит для деревянного дома?

  Деревянное домостроение – одна из древнейших традиций мировой архитектуры. Даже сегодня, в условиях богатого выбора различных строительных материалов, многие собственники предпочитают строить на своем загородном участке здание из дерева.

  Современное жилье невозможно представить без электричества. Проведение электропроводки в деревянном доме имеет ряд особенностей, в первую очередь связанных с повышенной пожароопасностью и требованиями к прокладке кабелей.

  Открыт или закрыт?

  В деревянных зданиях электропроводка выполняется открытым или скрытым способом. Первый способ предполагает внешнее расположение проводки, на стене или на потолке. Это можно сделать так:

  Помимо открытого, есть еще и скрытый способ проводки. Их можно использовать, если еще не проводилась окончательная обшивка помещения. При этом проводка прокладывается в металлической гофре или металлических трубах, использование пластика запрещено. Способ достаточно дорогой, зато электрические провода будут надежно спрятаны от посторонних глаз.

  Однозначно ответить на вопрос какой способ электропроводки подходит для деревянного дома невозможно. В каждом случае это определяется индивидуально, с учетом уровня квалификации электрика, наличия или отсутствия приспособлений и инструментов для конкретной работы.

  Схемы

  Все изменения установки или проводки начинаются с создания общей схемы. Грамотно разработанный проект позволит выполнить монтаж электропроводки в соответствии с требованиями стандартов и ГОСТов. При составлении плана-схемы особое внимание обращают на следующие моменты:



  Необходимые аксессуары

  Перед началом установки выбираются необходимые инструменты и комплектующие. Примерный набор для обустройства электропроводки в деревянном доме своими руками включает:

  1. Набор инструментов с изолирующими ручками. В комплект могут входить отвертки, пассатижи, нож для работы с электропроводкой и др.
  2. Электрощит. В продаже есть устройства из пластика или металла. Для деревянных построек идеально подходит металл. Размер электрощита зависит от количества кабелей, которые будут проложены в соответствии с разработанной схемой.
  3. Электрический кабель.
  4. Выключатели и розетки. Количество таких устройств зависит от количества питаемых электроприборов.
  5. Если вы планируете делать наружную проводку, то необходимо приобрести кабель-каналы. Для внутренней части потребуется металлическая гофрированная труба.
  6. Счетчик.
  7. Коробки соединительные, саморезы, изоляционные зажимы, изолента.

  Расчет материалов и подбор подходящего оборудования

  Для расчета необходимого количества проволоки достаточно подробно нарисовать схему и измерить все стены. В процессе работы очень важно не ошибиться и выбрать трос подходящей толщины.

  Напряжение нормативной электропроводки жилого дома 220 или 380 В. При расчете нагрузки следует принимать номинальное значение:

  1. При отсутствии в доме электроплит — 5,5 кВт.
  2. При наличии электроплит — 8,8 кВт и более.

  Также стоит обратить внимание на жилую площадь. Номинальная стоимость 60 кв.м. При превышении этого показателя расчетная нагрузка увеличивается на 1 процент на каждый дополнительный квадратный метр.

  Исходя из планируемой мощности, также рассчитывается сечение проводов. Основные данные приведены в таблице:

  Для деревянного дома подходит трехжильный медный кабель ВВГ. При его выборе необходимо обращать внимание на маркировку. Например, если на марке указано ВВГ3*2,5, цифра 3 здесь означает количество жил, 2,5 — сечение.

  Размер электрощита зависит от планируемого количества кабелей. Стандартная проводка может включать кабель освещения, розетку, электроплиту, счетчик (требуется три места) и УЗО (2 места). В этом случае можно установить 12-местный щит.

  На выбор розеток влияет эстетическая составляющая. Для деревянных построек подходят выключатели с керамическим основанием и контактными группами из латуни или бронзы. Конкретные модели зависят от того, будет ли электропроводка внутренней или внешней.

  Электросчетчик подбирается по классу точности и количеству тарифов. Современные устройства делятся на однотарифные и двухтарифные, считая энергию отдельно по дневному и ночному тарифам. Класс точности — не ниже второго.

  Подготовительные работы

  Перед проведением работ внутри помещения необходимо обратить внимание на ввод линии. За пару десятков лет количество и мощность бытовых электроприборов выросли в геометрической прогрессии, увеличилось энергопотребление, и старая линия может не выдержать. Вторая причина – постоянное воздействие солнечных лучей и других внешних факторов на кабель вне дома. Металлические жилы постепенно оголяются, что делает использование электропроводки менее безопасным.

  Одним из слабых мест является ввод кабеля в дом, который часто проводится через деревянную стену чердака. Одно время считалось, что для обеспечения безопасности достаточно поместить провод в резиновый шланг. При этом не учитывалось, что резина является токопроводящим материалом, и по мере ее старения могут возникать участки искрения и локального нагрева.

  Для прокладки линии в деревянном доме можно использовать один из двух способов: подземный и воздушный.

  Первый способ довольно затратный. Требуются земляные работы, расположение кабеля на глубине около метра, оформление охранной зоны соответствующими знаками. В местах прохода через фундамент и входа в дом устанавливаются толстостенные металлические втулки. Этот метод чаще используется при строительстве нового дома.

  Для ВЛ необходим электрический провод сечением от 16 миллиметров и более. Часто используется так называемый СИП (СИП), срок службы которого превышает 25 лет. Подключение внешней линии к вводу осуществляется исключительно вне здания. Монтаж кабель-каналов и разводки производится после того, как пройдет начальная усадка дома и просушка древесины стен. В противном случае малейшие изменения «геометрии» приведут к деформации и разрушению коробки.

  Монтажные работы: пошаговая инструкция

  Монтаж электропроводки в деревянном доме происходит в несколько этапов:

  1. Прокладка магистрального кабеля.
  2. Монтаж распределительных коробок.
  3. Установка розеток и выключателей.
  4. Монтаж осветительных приборов.
  5. Электромонтаж.
  6. Монтаж контура заземления.

  Рассмотрим каждый из этих этапов подробнее.

  Кабельная разводка

  Электропроводка обычно прокладывается в кабельных каналах или плинтусах. Это происходит в несколько этапов:



  Монтаж распределительных коробок

  В каждом узле, где от магистрального кабеля отходят ответвления для розеток и выключателей, устанавливается распределительная коробка. В этом распределителе кабель разделяется и направляется в нужные места в комнатах.

  Внутри распределительной коробки кабель может быть подключен несколькими способами:



  Установка выключателей и розеток

  Розетки и выключатели крепятся непосредственно к стене. Предварительно укладывается слой утеплителя. В этом качестве часто используют алюминий или асбест.

  Проводка максимально гладкая.

  Гнезда прикручены довольно плотно. Это предотвращает дальнейшее раскачивание и расшатывание. Если к розетке подходит кабель с тремя жилами, желтый и зеленый идут на контакт массы, последний на блок питания. Схема подключения представлена ​​на рисунке ниже (L – фаза, N – ноль, PE – земля).

  Установка осветительных приборов

  В деревянных зданиях обычно применяют несколько групп осветительных приборов:

  1. Встраиваемые
  2. Накладные
  3. Уличные.

  Все светильники, бра и другие подобные электроприборы должны быть оснащены специальной металлической площадкой для крепления изделия к потолку или стене. Такая установка электрооборудования считается оптимальной с точки зрения пожарной безопасности.

  Для подключения светильников используется разводка желто-зеленой группы.

  Включение самих светильников в основную сеть очень простое: с помощью проводов желто-зеленой группы. В комплектацию каждого осветительного прибора входят контакты для такого подключения.

  Щит распределительный

  После ввода в дом магистральный кабель без ответвлений идет к распределительному щиту. Это устройство состоит из нескольких элементов:



  Установка памяти

  Шина PE, которая действует как заземляющая шина, подключается к заземляющему устройству.

  Это устройство находится в земле, рядом со стеной дома. Визуально это несколько стальных стержней, обычно три и более. Диаметр — 1,6 см, длина — около трех метров. Они соединены сварной полосой 4*40 мм. Это устройство полностью размещено под землей, к стене выведена полоса 4*40 мм для подключения к шине.

  Для подключения устройства к шине используется одножильный провод, сечение которого больше или равно сечению вводного кабеля.

  По окончании всех монтажных работ измеряется сопротивление зарядного устройства. Для однофазной сети этот показатель должен быть меньше 8 Ом, для трехфазной сети — меньше 4.

  Особенности закрытой проводки

  Закрытая проводка монтируется практически так же, как и открытая. Для обоих типов подходят одинаковые кабели с маркировкой ВВГ.

  Скрытая электропроводка проводится до окончательной обшивки стен. Провода спрятаны в металлическую трубу, использование пластика категорически запрещено. Если необходимо сделать поворот, берется изогнутая труба. Как вариант — обычный, а к нему приварен еще один.

  Перед окончательной обшивкой стен и труб необходимо организовать выход всех необходимых кабелей наружу. В заранее определенных местах готовятся отверстия для выключателей, розеток и распределительных коробок. Для распределительного щита требуется отдельное отверстие.

  Накладные выключатели и розетки крепятся к электропроводке

  При сверлении отверстий под распределительные коробки и розетки можно использовать коронки по дереву. Главное требование — аккуратность, иначе можно повредить кабель.

  Отверстие для распределительного щита зависит от его типа. Если он накладной, то отверстия имеют произвольную форму, края скрыты под защитным материалом. При установке встроенного щита отверстие в обшивке должно соответствовать его размеру и форме с учетом того, что доска будет скрывать кромку.

  После обшивки стен и подготовки необходимых отверстий устанавливаются все коробки и розетки. В большинстве случаев используются накладные устройства: сверлить все отверстия в цельной деревянной стене опасно с точки зрения пожарной безопасности.

  Соблюдение правил техники и техники безопасности позволит вам самостоятельно произвести монтаж электропроводки в деревянном доме. В таких постройках особенно важно соблюдать правила пожарной безопасности.

  Капитальный ремонт или строительство дачного или загородного дома, строительство служебных хозяйственных построек обычно завершают подводом электричества и внутренней отделкой. Электропроводка в деревянном доме своими руками требует особого внимания, а также соблюдения ряда особых указаний, норм и требований. Это связано, во-первых, с правилами пожарной безопасности при электромонтаже в деревянных домах, а, во-вторых, с низкой теплопроводностью древесины и ее гигроскопичностью.

  Монтаж электроприборов и электрических проводов в деревянном сооружении имеет ряд особенностей, которые необходимо учитывать при строительстве или ремонте. Электропроводка в деревянном доме, правила установки и крепления электрических розеток, автоматических выключателей, счетчиков электроэнергии имеют ряд отличий по сравнению с электротехническим оборудованием кирпичного дома.

  Грамотно установленная электропроводка в деревянном доме своими руками поможет обеспечить бесперебойную работу системы электроснабжения дома или коттеджа.

  Пошаговая инструкция выполнения работ включает ряд обязательных действий:

  • определение типа электроснабжения — воздушная линия или подземный кабель;
  • изготовление схемы электроснабжения помещений с учетом мощности всех электроприборов потребителей;
  • План расположения электрощита, автоматических выключателей, электросчетчика;
  • маркировка мест размещения осветительных приборов, стационарных электроприборов и электронагревателей;
  • определение расположения и количества электрических розеток и выключателей. План разводки электрокабеля для каждой точки подключения с указанием длины и необходимого сечения электропровода.

  Составление схемы и плана электроснабжения

  При составлении схемы электроснабжения, плана прокладки электрического кабеля необходимо учитывать:

  1. Распределительный щит с электросчетчиком и автоматическими выключателями должен быть устанавливается возле входной двери на высоте около 1,5 м. Это связано с простотой доступа к распределительному щиту и условиями безопасности.
  2. Входной защитный автомат устанавливается перед электросчетчиком.
  3. Для каждой группы потребителей устанавливается отдельный автоматический выключатель для защиты от перегрузок.

  Оптимальная высота выключателей освещения 1,5 м, они должны располагаться в зоне входа со стороны дверного замка или дверных ручек. Электрические розетки обычно располагают на высоте 0,8 — 1 м от пола, их количество и расположение определяется количеством используемых электроприборов. При составлении плана расположения розеток и выключателей следует также учитывать расстановку мебели, чтобы предметы мебели не закрывали к ним доступ.

  Электропроводка в деревянном доме своими руками предъявляет повышенные требования к используемым в работе электрическим кабелям. Для деревянных зданий необходимо использовать только кабель с медной жилой, двойной или тройной изоляцией, из негорючего материала, а также сечением, соответствующим нагрузке.

  Схема и расположение электроприборов позволит рассчитать общее необходимое количество электрического кабеля и вспомогательных элементов. К ним относятся распределительные коробки, соединительные блоки, розетки и выключатели. После приобретения необходимых материалов электропроводку в деревянном доме можно смонтировать достаточно просто и быстро.

  Различные способы монтажа

  Электропроводка в деревянном доме (см. фото) может монтироваться различными способами:

  • наружная проводка на скобах или фарфоровых изоляторах;
  • скрытая проводка в кабель-каналах;
  • прокладка скрытого кабеля в шланге или трубе;
  • проводка в кабельной коробке.

  Наружная или открытая проводка в деревянном доме электрокабеля с использованием монтажных скоб или фарфоровых изоляторов является одним из самых простых и доступных способов монтажа. К недостаткам внешней проводки можно отнести:

  • неэстетичный внешний вид;
  • опасность повреждения открытого кабеля;
  • возможно повреждение распределительных коробок.

  Чаще всего наружный монтаж электропроводки на монтажных кронштейнах применяется для служебных и подсобных помещений, а также для монтажа электроснабжения хозяйственных построек. Крепление проводов на фарфоровых изоляторах используется в качестве ретро-проводки в деревянном доме при отделке жилища «под старину».

  Скрытая проводка в деревянном доме

  Более трудоемкая, но самая эстетичная и надежная – скрытая проводка в деревянном доме. Этот вид монтажа должен предусматривать прокладку проводов в специальных кабель-каналах, закрепленных на поверхности стены. Они легко крепятся, имеют эстетичный вид, также можно приобрести швеллеры, имеющие цвет и фактуру дерева. Такие изделия очень хорошо смотрятся на стенах из бруса, бревен или досок.

  Скрытая проводка также включает проводку в электрическом плинтусе. Такой плинтус изготовлен из пластика и имеет отсеки для крепления силовых или сигнальных кабелей. Для подвода кабеля от плинтуса к розетке или выключателю используются либо кабель-каналы, либо прокладка между несущей стеной и декоративной отделочной панелью.

  Прокладка кабеля в металлическом рукаве или пластиковой гофрированной защитной трубе применяется для скрытой разводки электроснабжения. Изготавливается в пространстве между несущей деревянной стеной и декоративной облицовочной стеновой панелью.

  Порядок электромонтажа

  Монтаж электроснабжения дома начинают с общего автомата и вводного щита по заранее составленной схеме и плану размещения электроприборов потребителей. Вся установка разделена на отдельные секции, каждая из которых оснащена своим автоматическим выключателем с маркировкой. Отдельные участки установки могут быть разделены на различные помещения, подсобные помещения, уличное освещение, отдельные электроприборы большой мощности и т. д.

  Для удобства монтажа на принципиальной схеме обозначены и пронумерованы секции, а на каждый секционный кабель ввода питания вешается небольшая бирка с номером, соответствующим схеме. Это значительно упрощает процесс установки и исключает возможные ошибки подключения. Принципиальную схему разводки электрического кабеля можно разместить на внутренней стене или дверце вводного распределительного щита.

  Провести электропроводку в деревянном доме своими руками несложно при наличии следующих инструментов:

  • омметр;
  • вольтметр или тестер;
  • кусачки, плоскогубцы или бокорезы с изолированными ручками;
  • молоток;
  • отвертки;
  • рулетка;
  • уровень строительный;
  • монтажный нож для резки проводов;
  • электродрель;
  • ножницы по металлу;
  • пила ножовка.

  Первый этап монтажа электропроводки — установка ОРУ, электросчетчика, распределительного щита с секционными выключателями и устройством защитного отключения (УЗО), а также обеспечение безопасного подвода наружного вводного кабеля к Это.

  Для распределительного щита, мощных электроприборов и оборудования в металлических корпусах также необходим контур заземления. В качестве стационарного контура заземления можно использовать стальную или медную шину с присоединением к ней устройств болтовым соединением с использованием проводников сечением 10-20 мм.

  Следующим этапом является разводка и крепление электрического кабеля, установка электрических розеток, выключателей, стационарных электроприборов и электроосвещения внутри помещений.

  Следует отметить, что соединение или удлинение отдельных проводов в деревянном помещении должно осуществляться либо пайкой, либо с помощью специальных соединительных колодок. Также можно использовать болтовое соединение проводов или их опрессовку. Монтаж электропроводки с помощью скрутки в деревянных строениях запрещен по правилам пожарной безопасности. Изолировать места соединения проводов можно с помощью специальных пластиковых негорючих колпачков. Также допускается использование негорючей изоляционной ленты.

  10 Улучшение дома своими руками, которое можно сделать с ограниченным бюджетом

  Резюме

  Ваш дом, вероятно, является вашей самой большой инвестицией. Но это инвестиции, которые требуют обслуживания и улучшений, чтобы сохранить или увеличить их ценность. Некоторые проекты по благоустройству и ремонту дома, вероятно, лучше доверить профессионалам, но есть много полезных проектов, которые вы можете взять на себя по дому, с которыми вы, возможно, справитесь сами. Многие из этих проектов также могут быть реализованы при ограниченном бюджете. В этой статье мы рассмотрим 10 улучшений дома своими руками, которые вы можете сделать с ограниченным бюджетом.

  Содержание

  • Добавить ценность к вашему дому
  • Преимущества DIY
  • Добавить новые светильники
  • Установите фильтр для воды
  • Повторите свой кухонный шкаф вентиляторы
  • Украсьте крыльцо
  • Установите программируемый термостат
  • Освежите террасу
  • Нанесите свежий герметик

  Добавьте ценности вашему дому

  Вы представляете себе, что вам нужен крупный счет в банке и генеральный подрядчик на быстром наборе, чтобы повысить ценность вашего дома? Конечно, большие проекты, такие как пристройки и капитальный ремонт, могут повысить ценность вашего старого дома, но то же самое можно сказать и о небольших, недорогих проектах, которые вы делаете сами.

  Такие проекты, как покраска, освежающий герметик и другие, недороги, но они могут повысить ценность вашего дома. Ознакомьтесь с идеями, которые мы представляем ниже. Конечно, вам придется потратить некоторое время и попотеть, чтобы выполнить некоторые из этих заданий, но вы многому научитесь на этом пути. Ключом к лучшему дому является улучшение и обслуживание, поэтому давайте посмотрим, как вы можете начать улучшать свой дом.

  Преимущества работы своими руками

  Если вы подумываете о проекте по благоустройству или ремонту дома, есть некоторые реальные преимущества в том, чтобы заняться этим самостоятельно. Давайте рассмотрим некоторые из них:

  Вы контролируете весь процесс. Не нужно ждать оценок от подрядчиков и ждать, пока они внесут вас в свой календарь. Как ваш собственный руководитель проекта, вы решаете, когда вы будете выполнять работу и как она вписывается в ваш календарь.

  Вы изучаете новые навыки. Каждый раз, когда вы делаете проект «Сделай сам», вы приобретаете новые навыки, которые помогут вам поддерживать свой дом в отличной форме или послужат трамплином для других проектов. Это не только прекрасный опыт, но вы будете меньше зависеть от профессионала для мелкого ремонта или будущих улучшений дома.

  Вы сэкономите деньги. Само собой разумеется, что взяться за проект дома или в саду будет дешевле, чем нанять профессионала.

  Вдобавок к этим преимуществам, многие домашние мастера сообщают, что самостоятельная работа над домашними проектами помогает снять стресс и дает реальное чувство выполненного долга и даже удовольствие. Когда вы оглядываетесь назад на завершенный проект и качественную работу, которую вы сделали сами, вы можете испытать такое же чувство успеха.

  Теперь, когда вы взволнованы, чтобы взяться за новый проект реконструкции или заняться строительством в вашем доме, давайте рассмотрим 10 популярных улучшений дома, которые вы можете сделать в рамках бюджета.

  Добавление новых осветительных приборов

  Одним из проектов реконструкции, который дает большие преимущества, является замена существующих осветительных приборов в вашем доме. Многие дома построены с обычными верхними светильниками и светильниками, за которые генеральный подрядчик получил хорошую цену. И если ваш дом немного староват, эти светильники могут выглядеть устаревшими и тусклыми.

  Замена этих светильников на более современные — это ремонт, который позволит без особых усилий придать вашему дому стильный дизайнерский штрих. А некоторые новые светильники поставляются со встроенным светодиодным освещением, так что вы сэкономите энергию и никогда не будете беспокоиться о замене ламп! Это разумный способ реконструкции, который со временем сэкономит вам деньги, а также добавит нотку качественного мастерства в ваш постоянный дом.

  Для дополнительной привлекательности не забудьте заменить существующее освещение прихожей на что-то более оригинальное. Вы сделаете свое переднее крыльцо гораздо более привлекательным пространством и центром стиля вашего дома.

  Мелкие детали

  Для выполнения этой работы вам понадобятся несколько основных инструментов и базовые знания об электричестве.

  Материалы

  • отвертка
  • Проводные резаки
  • Электрическая лента
  • Проволочные гайки
  • Ваше новое освещение

  Основы установки и предыдущие предосторожно . Обязательно следуйте им и работайте систематически, выполняя один шаг за раз.

  Перед началом работы всегда отключайте питание прибора, с которым вы будете работать, с помощью домашнего выключателя.

  Советы

  Если ваш дом старый, обязательно проверьте проводку при установке нового светильника. Если изоляция треснула или отслоилась, обратитесь к электрику.

  Установите фильтр для воды

  Вам не нравится вкус водопроводной воды или вы беспокоитесь о ее чистоте? Есть гораздо более экономичный способ наслаждаться свежей водой, чем покупать воду в бутылках или иметь кулер для воды, занимающий место на кухне.

  Установите систему фильтрации воды под раковиной, и у вас будет готовый запас чистой воды. Кроме того, это отличная ценность, и все члены вашей семьи будут пользоваться ее преимуществами.

  Подробная информация

  Установка фильтра для воды, вероятно, является более легкой задачей, чем вы думаете. В большинстве случаев вам просто нужно сделать несколько подключений, и все готово.

  Материалы

  • Плоскогубцы
  • Разводной ключ
  • Дрель
  • Фильтр для воды

  Основы установки и меры предосторожности

  Перед началом работы обязательно перекройте кран холодной воды под раковиной. Перед началом убедитесь, что вы закрыли правильный клапан, проверив кран с холодной водой.

  Следуйте пошаговым инструкциям, прилагаемым к фильтру для воды. Хотя работа не такая уж сложная, будьте готовы провести некоторое время на спине под раковиной!

  Наконечники

  Налобный фонарь на батарейках значительно облегчит видимость под раковиной во время работы.

  Обновите кухонные шкафы

  Если вы оценили кухонные шкафы, то знаете, что они недешевы. Но если ваша кухня похожа на темную пещеру, вам, вероятно, не терпится сделать что-нибудь, чтобы улучшить внешний вид. К счастью, есть еще один способ оживить темную кухню — покрасить существующие кухонные шкафы.

  Если ваши существующие шкафы конструктивно прочны, и вы не возражаете потратить немного усилий, это отличный способ вдохнуть новую жизнь в кухню в вашем старом доме. И эта работа вполне доступна большинству домовладельцев, и она не превратит вашу кухню в строительную площадку.

  Суть в деталях

  Терпеливый подход даст наилучшие результаты в этом проекте, поскольку очень важна тщательная подготовка поверхности шкафа. Убедитесь, что в бюджете достаточно времени, чтобы выполнить работу. Прежде чем начать, реалистично оцените свои шкафы. Если поверхности расслаиваются или древесина портится, ваша покраска не поможет.

  Материалы

  • Латексная краска
  • Наждачная бумага (различной зернистости)
  • Качественные кисти

  Основы работы и меры предосторожности

  Ключом к получению хорошей покрасочной работы является работа с чистой, слегка отшлифованной поверхностью. Тщательно очистите шкафы, а затем отшлифуйте поверхности наждачной бумагой все более тонкой очистки, пока они не станут гладкими. Удалите все остатки перед покраской.

  Наконечники

  Перед покраской снимите дверцы шкафа и все крепежные детали. Хотя вы потратите на это некоторое время, вам будет гораздо проще покрасить их должным образом, когда дверцы не висят на шкафах.

  Сделать ремонт в ванной

  Если в вашем доме и есть одна комната, которой часто пользуются, то это ванная. Неудивительно, что реконструкция ванной комнаты часто находится в верхней части списка домашних улучшений. Однако реконструкция вашей ванны не обязательно должна быть полной перестройкой. Есть много мелких работ, которые вы можете сделать в ванной комнате, которые являются отличными проектами по реконструкции дома для домашнего мастера. Вот несколько идей для размышления:

  Замена унитаза

  Современный унитаз — это привлекательное дополнение к вашей ванной комнате, а новые модели могут сэкономить значительное количество воды по сравнению со старыми моделями.

  Установка новой сантехники

  Новые смесители, насадки для душа и ванны сделают вашу ванную комнату еще красивее.

  Замена туалетного столика

  Обновленный туалетный столик — отличный способ украсить вашу ванную комнату. А готовые модели часто имеют большую ценность. После того, как вы сняли старую, просто соберите новую раковину, и ваша ванная будет выглядеть великолепно. Делайте несколько ванн одновременно для максимального эффекта.

  Добавить фартук из плитки

  Укладка плитки на стены за туалетным столиком в ванной комнате — отличный проект реконструкции ванной комнаты. И это, вероятно, не так сложно сделать, как вы думаете!

  Починить пол

  Некоторые работы по укладке полов лучше доверить профессионалу, но у мастеров, занимающихся полами, есть много возможностей. Если ваш следующий проект по благоустройству дома включает в себя ремонт прихожей, прачечной или семейной комнаты, добавление нового напольного покрытия может вдохнуть в эту комнату новую жизнь. Вот несколько простых идей по укладке пола. 9№ 0003

  Ковровая плитка

  Ковровые квадраты с клеящимся покрытием — прочный и простой в укладке способ смягчить пол в гостиной или другом помещении по разумной цене.

  Виниловые плитки, отделяемые и приклеиваемые

  С ними вы найдете множество недорогих стилевых решений, и это отличный способ переделать самые разные помещения.

  Пол из виниловых досок

  Пол из виниловых досок представляет собой долговечную, водонепроницаемую и грязеотталкивающую поверхность. И стоимость привлекательна, особенно по сравнению с полами из натурального дерева. Установка полов из виниловых досок немного сложнее, чем ковровая плитка или виниловая плитка, но их установка — отличный проект, который принесет красоту в ваш дом.

  Экономьте энергию с помощью потолочных вентиляторов

  Знаете ли вы, что потолочные вентиляторы могут помочь сохранить в вашем доме прохладу летом и тепло зимой? И они также могут добавить приятный штрих стиля в ваш дом. Установка потолочного вентилятора, вероятно, проще, чем вы думаете.

  Подробная информация

  Если у вас уже есть потолочные светильники, установка потолочного вентилятора является относительно несложной задачей. В тех случаях, когда нет существующего крепления, необходимо будет провести новую проводку к месту расположения вентилятора. Это более сложный проект установки и потребует услуг электрика.

  Материалы
  • отвертка
  • Wirecutters
  • Электрическая лента
  • Проволочные гайки
  • Потолочный вентилятор
  Работа и подготовка к вашим размерам

  всегда Будьте уверены, чтобы быть уверенными для того, чтобы быть уверенными для версии. Это. Вы хотите, чтобы вентилятор мог перемещать достаточное количество воздуха для получения полного эффекта.

  Убедитесь, что электрическая коробка на потолке рассчитана на вес вентилятора.

  Всегда отключайте питание цепи в распределительной коробке вашего дома.

  Украсьте крыльцо

  Ничто не создает лучшего впечатления о вашем доме, чем хорошо оформленный и привлекательный вход. Вот несколько простых и недорогих способов создать отличное пространство для приема гостей в вашем доме.

  Украсьте входную дверь

  Свежий слой краски и аксессуары, такие как привлекательный дверной молоток или сезонные венки, добавят нотку стиля.

  Добавить мебель и аксессуары

  Даже если у вас небольшая веранда, скамейка или стул создают уютную атмосферу. Добавьте подушки к стулу, несколько произведений искусства и цветы (или больше цветов), и вы создадите прекрасное впечатление для гостей.

  Добавьте немного уединения

  Добавьте деревянную решетку или жалюзи сбоку от крыльца, чтобы создать ощущение уединения. Это простой способ переделки, который поможет приветствовать посетителей в вашем доме. Это один из многих способов использовать открытые пространства в своих интересах.

  Установка программируемого термостата

  Если вы все еще пользуетесь устаревшим «глупым» термостатом, пора переходить в 21 век. Новые программируемые термостаты, подключенные к Интернету, позволяют автоматически настраивать отопление и охлаждение, обеспечивая комфорт и одновременно экономя деньги. И хотя установка нового термостата может показаться работой для профессионала, благодаря пошаговым инструкциям, эта работа вполне вам по силам.

  Суть

  Доступно множество различных моделей программируемых термостатов. Выберите тот, который соответствует вашим потребностям. Если вы много путешествуете, вы можете предпочесть модель, которая позволяет вам дистанционно регулировать настройки через приложение. Если вы большую часть времени находитесь дома, возможно, вы не будете использовать эту функцию.

  Материалы

  • отвертка
  • Dlill
  • Маркер
  • Новый термостат
  Советы

  Будьте уверены в том, что выключите силу в систему HVAC перед началом работы, и он займете, как у Wires, как в Wires ha Gabel as hile as hile as wires ha as label as wires hable ha a wries ha a lapel ha a wries ho wires hables отсоединяешь их от старого термостата.

  Обновите свою колоду

  Палуба — отличное место для отдыха или развлечений. Но если за вашей колодой не ухаживали должным образом, она может быть не очень привлекательной. Облупившаяся краска, посеревшая древесина и плесень — все это может превратить вашу террасу в место, в котором вы бы предпочли не проводить время. К счастью, приложив немного усилий, вы можете многое сделать, чтобы вернуть ему прежнюю форму. Вот несколько полезных идей о том, как обновить свою колоду.

  Высокоэффективная мойка

  Хорошая высокоэффективная мойка удалит застарелую грязь и мусор, а также плесень и грибок. Вы можете арендовать мойки высокого давления в магазинах товаров для дома и в пунктах проката инструментов. Сделайте это ежегодной традицией!

  Морилка

  Свежий слой морилки оживит почти любую палубу. Если ваша древесина особенно старая, вы можете выбрать яркий, яркий цвет, который дополнит ваш дом. Или вы можете подчеркнуть естественную красоту дерева морилкой под дерево.

  Добавьте стену для уединения

  Защитите свою террасу от посторонних глаз соседей, и это пространство на свежем воздухе будет казаться более уединенным. Добавить деревянную решетчатую стену для уединения недорого и легко. И это сделает вашу террасу гораздо более привлекательным пространством.

  Положите немного свежего герметика в ванной

  Замена герметика в ванной комнате может показаться не очень захватывающим проектом. Но этот проект реконструкции дома является важным этапом обслуживания, который не только улучшит внешний вид вашей ванной комнаты, но также поможет предотвратить ненужный ущерб от воды, который может привести к дорогостоящим и ненужным работам по реконструкции дома в будущем.

  Плотный

  Герметик используется для выравнивания и заполнения зазоров между ванной и полом, раковиной и туалетным столиком или верхней частью туалетного столика, фартуком и стенами ванной комнаты. Он выполняет важную функцию, не допуская попадания воды в эти места, предотвращая рост плесени и грибка в этих труднодоступных местах. Если ваш герметик отслаивается, скалывается или стал ломким и обесцвеченным, пришло время заменить его.

  Materials

  • Caulk and caulk gun
  • Putty knife
  • Utility knife
  • Razor scraper
  • Mineral spirits
  • Masking tape

  How to do it

  Use your utility knife or razor scraper чтобы снять старый герметик с края ванны или другой поверхности.

  Когда край ванны свободен от герметика, тщательно очистите участок водой с мылом, затем проведите окончательную очистку уайт-спиритом.

  Используйте клейкую ленту, чтобы очертить зазор с обеих сторон. Это даст вам чистую линию и облегчит очистку.

  С помощью пистолета для герметика нанесите тонкую полоску герметика на зазор между поверхностями. Убедитесь, что герметик полностью заполняет трещины.

  Проведите кончиком пальца по шву, чтобы разгладить герметик.

  Пока герметик еще влажный, снимите ленту. Дайте герметику полностью высохнуть, прежде чем пользоваться ванной.

  Команда Еноха готова помочь

  Мы говорили о многих улучшениях для вашего дома, которые находятся в пределах вашей досягаемости. И мы видели, что весь процесс часто можно сделать самостоятельно.

  Самостоятельное выполнение проектов по реконструкции и благоустройству дома приносит удовлетворение, но не каждый проект подходит обычному домовладельцу. Вот тут-то и появляется команда Еноха. В Team Enoch у нас есть большой опыт в области ОВК, сантехники, кровли, электрики и многого другого. Мы готовы взять на себя эти основные улучшения дома, обеспечивая при этом превосходное обслуживание клиентов на протяжении всего процесса.

  Уход за домом и его улучшение очень важны. Если вы находитесь в районе Далласа, Форт-Уэрт, и хотите сделать капитальный ремонт дома, у Team Enoch есть опыт, который поможет вам. Свяжитесь с нами для всех ваших потребностей реконструкции дома. Мы предлагаем бесплатные оценки и бесплатные консультации, чтобы помочь вам начать ваши проекты с нуля.

  Деревянный лофт — мастерская и бутик DIY

  О нас

  «Деревянный лофт» — это учебный мастер-класс, где вы соберете свой собственный знак из сырья, используя различные техники рисования и инструменты, чтобы приспособить его к своему дому. Мы не только предлагаем вывески «сделай сам», но и настольный декор, проекты на холсте и множество предметов домашнего декора, которые содержат оборудование и различные элементы для создания единственного в своем роде предмета! Вы получите полный опыт «сделай сам» в The Wooden Loft и уйдете с профессионально выглядящей вывеской, которую вы сделали сами! Приходите один или приходите с компанией друзей — эти мастер-классы для всех!

  Для получения дополнительной информации прочтите FAQ.

  Эрика является основателем и владельцем The Wooden Loft, LLC. Эрика всегда любила все, что можно сделать своими руками. Она умеет сочетать современные тенденции и стили с опытом работы своими руками, которым она любит делиться с другими.

  Ее видение заключалось в том, чтобы обеспечить веселый и увлекательный практический семинар, в то же время создавая качественный продукт, который можно адаптировать к домашнему декору. Страсть Эрики к дизайну и ее способность общаться с людьми способствовали быстрому росту и спросу на все больше и больше проектов и дизайнов.

  Аарон помог своей жене Эрике воплотить ее мечту в жизнь! У него обширный опыт работы в строительной отрасли, что позволило Эрике создать все предлагаемые проекты. Он сыграл огромную роль за кулисами, от ремонта в магазине до разработки лучших методов сборки наших проектов «сделай сам».

  Частные вечеринки

  Мы не можем дождаться, когда вы присоединитесь к нам и познакомитесь с The Wooden Loft! Наши мастер-классы «Сделай сам» отлично подходят для вечеринок для девочек, девичников, дней рождений, свиданий, рабочих встреч, сборов средств, молодежных вечеринок по случаю дня рождения и многого другого!

  Нажмите здесь, чтобы узнать больше и заказать частную вечеринку!

  Мобильные мастерские

  Позвольте нам доставить вам удовольствие своими руками!

  • Корпоративные мероприятия
  • Тимбилдинг
  • Церковные собрания
  • Школьные функции
  • Сбор средств
  • Даже просто Соберись с друзьями!

  Мы упаковываем наш магазин и отправляемся к вам, привозя подборку красок и красок вместе с собранным проектом, готовым для индивидуальной настройки!

  Чтобы получить дополнительную информацию и забронировать мобильную мастерскую, свяжитесь с нами сегодня!
  Проекты

  The Wooden Loft предлагает множество проектов DIY, различающихся по стилю, цене и размеру с различными функциями.
