Схема электропроводки в деревянном доме

При выполнении ремонтно-строительных работ большое значение имеет правильно выполненная схема электропроводки в деревянном доме. В первую очередь это связано с обеспечением электро- и пожарной безопасности таких зданий в процессе дальнейшей эксплуатации. Дерево относится к горючим материалам, поэтому существует ряд ограничений и технических условий для прокладки проводов и кабелей, установки электроприборов и оборудования. Точное выполнение всех требований позволит избежать возгорания и других негативных последствий.

Содержание

Схема разводки электропроводки в деревянном доме

Схема электропроводки, в том числе и для деревянного дома составляется еще до начала выполнения монтажных работ. Типовой проект состоит из схемы запланированной проводки и расчетного количества необходимых материалов. Существуют рекомендации специалистов, которые нужно обязательно соблюдать. Например, все выключатели, розетки, распределительные коробки, счетчики и другие точки электрической схемы должны размещаться в местах, доступных для их обслуживания и ремонта.

При решении вопроса, как сделать электропроводку в деревянном доме своими руками, необходимо обратить внимание на расположение выключателей. Их размещение осуществляется таким образом, чтобы они не были закрыты шкафами, раздвижными дверями и другими предметами. Минимальная высота от уровня пола составляет 1 метр, однако современные нормативы разрешают установку на любую высоту с точки зрения эстетики и удобства пользования.

Размещение розеток на схеме планируется таким образом, чтобы при включении всех электроприборов не требовались дополнительные удлинители. Поэтому нужно заранее продумать размещение бытовой техники и электрооборудования. Высота розеток от пола составляет от 25 до 40 см, а на площади 6 м2 их должно быть не менее одной. В помещении кухни минимальное количество розеток составляет 3 шт. Расстояние каждой из них от металлических конструкций должно быть не менее 50 см.

При прокладке электропроводки все линии должны располагаться строго вертикально или горизонтально. Главная магистраль располагается на 15 см ниже потолка и на расстоянии от 5 до 10 см от балок и карнизов. Ответвления для розеток и выключателей прокладываются не ближе 15 см от проемов дверей и окон. Если выполнена нижняя разводка кабеля, то его расстояние от пола составляет не менее 15 см. Для соединения проводов используются распределительные коробки. Кроме того, необходимо предусмотреть подключение заземления и УЗО.

После составления проекта очень легко посчитать необходимое количество материалов и оборудования, которые будут монтироваться в помещениях.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

• Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
• Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
• Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Требования к электропроводке в деревянном доме

В связи с высокой пожарной опасностью деревянных домов, соблюдение правил и требований, предъявляемых к прокладке электропроводки, приобретает особую актуальность.

Соблюдение требований безопасности начинается уже при подключении деревянного дома к линии электропередачи. Это мероприятие должна проводить организация, отвечающая за снабжение электроэнергией. После оформления всей необходимой документации, устанавливается счетчик и выполняется непосредственное подключение к питающей сети. Для этих целей используется гибкий изолированный провод, у которого предварительно проверяется целостность изоляции.

Как правило, счетчик устанавливается снаружи, а распределительный щиток – внутри здания. Кабель, соединяющий обе точки, проходит по стальной трубе через отверстие, пробитое в стене. Высота ввода должна быть не менее 2,75 м от поверхности земли. Изоляторы и провода проходят от выступающей части крыши на расстоянии не менее 20 см. Вводная труба защищается от проникновения влаги.

Началом внутренней проводки в деревянном доме является распределительный щит. Для его установки выбираются сухие места. Данный вид оборудования не может располагаться в ванной комнате, душевой или санузле. Щит должен иметь несгораемую основу и запираться на ключ. На расстоянии 50 см от него не должно быть отопительных приборов и оборудования, систем газо-, водоснабжения и канализации.

К уже рассмотренным способам прокладки кабелей и проводов в деревянных домах также предъявляются требования по обеспечению электро- и пожарной безопасности.

Скрытая прокладка проводов может быть выполнена несколькими способами:

• Обычный провод в оболочке из горючих материалов укладывается на несгораемую подкладку, после чего на него наносится слой штукатурки толщиной 1 см и более.
• Обычный провод с оболочкой из огнестойких материалов может быть просто уложен на несгораемую подкладку по всей длине без последующей штукатурки.
• При использовании провода в металлической гофре, он может укладываться на конструктивные элементы здания.
• В случае использования стальных коробов, закрепляемых непосредственно на конструкциях, в них могут укладываться провода, у которых отсутствует дополнительная защита.
• При использовании огнестойких пластиковых коробов допускается прокладка в них любых проводов, при условии установки под ними подкладки из несгораемых материалов. В дальнейшем сам короб покрывается штукатуркой, толщиной слоя 1 см и более.

Непременным условием использования металлических коробов и гофрированных шлангов является их дополнительное заземление на всем участке прокладки кабелей и проводов. Размеры подкладки из негорючих материалов выбираются таким образом, чтобы она выступала за габариты короба или гофры как минимум на 1 см.

Разводка проводов открытым способом в большинстве случаев выполняется с применением роликов. Данный способ более простой с технической точки зрения и не требует такого количества материалов, как при скрытой проводке. Единственным недостатком является внешний вид таких линий, который успешно скрывается благодаря оригинальным дизайнерским решениям. В целях безопасности по всей длине проводов укладывается подкладка из негорючих материалов.

Для открытой проводки используется оболочка из негорючих материалов, которая укладывается прямо на конструктивные элементы. Если используются трубы или несгораемые короба, то наличие дополнительной оболочки проводов необязательно. Существуют отдельные технические требования для наружной проводки деревянного дома, прокладываемой непосредственно на улице. В первую очередь это касается минимального расстояния от земли до линии, которое составляет 2,75 метра. Промежуток между проводом и стеной здания должен быть не менее 0,5 метра, а расстояние от балконов и окон – 1,5 метра и выше.

Основное внимание уделяется вводу в здание и защите его от попадания и скопления влаги. С этой целью применяются специальные уплотнения, обеспечивающие надежную герметизацию.

Перед разводкой проводов необходимо определить место расположения всех потребителей, определить суммарную мощность бытовой техники и оборудования. Соблюдение всех технических норм и требований обеспечит надежную и продолжительную эксплуатацию домашней электрической сети. Одновременно будут решены вопросы электро- и пожарной безопасности, особенно актуальные для деревянных домов.

Составление проекта электроснабжения

В современных деревянных загородных домах устанавливается большое количество бытовой техники и оборудования с высокими показателями энергопотребления. Чаще всего это электрические бойлерные системы, обеспечивающие подачу горячей воды и отопление помещений. Системы водоснабжения, кондиционирования и вентиляции также оборудованы мощными насосами и другими аналогичными элементами. Кроме того, в каждом доме имеется множество электронной бытовой техники, облегчающей домашний труд и повышающей комфортность для проживающих в доме.

Многие владельцы деревянных домов на случай аварийного отключения электричества устанавливают резервные источники питания. Все эти факторы обязательно учитываются при проектировании будущих электромонтажных работ. Особенно тщательно должна проектироваться электропроводка в деревянных домах. Провода и кабели низкого качества, проходящие по деревянным стенам, очень часто приводят к возникновению пожаров. Поэтому проектирование и последующий монтаж должны проводить квалифицированные специалисты-электротехники, обладающие необходимыми знаниями и практическими навыками для выполнения подобных работ.

К проекту электроснабжения предъявляются специфические требования. В первую очередь они затрагивают надежность кабельного ввода, автоматическую защиту от коротких замыканий и перепадов напряжения, контурное защитное заземление и молниезащиту. При составлении проекта нужно правильно рассчитать потребляемую мощность, выполнить равномерное распределение всех нагрузок. В деревянных домах в обязательном порядке предусматривается установка УЗО для отключения электропотребления при аварийных ситуациях в сети.

Электропроводка в деревянном доме своими руками

Электропроводка в деревянном доме требует особого подхода в выбору способа монтажа. Все основные требования учитывают сгораемость конструкции строения. Если в домах из пеноблока, ракушки, кирпича в случае воспламенения кабеля сгорит только кабель, то в деревянном может пострадать вся конструкция. Это стены, потолок, или даже все здание целиком.

Лучший способ от этого застраховаться — использовать негорючие кабель-каналы из металла и провода с изоляцией, маркированной индексом «НГ». Конечно, если делать кабель-каналы из толстостенных стальных труб, то этот способ очень дорогостоящий, но можно пойти другим путем:

1. Сделать электропроводку в деревянном доме полностью наружной, пустив провода поверх внутренней поверхности стен, например, в стиле ретро-проводка.
2. Использовать жестяные кабель каналы, а не трубчатые. Провода тоже будут на поверхности, а не внутри конструкций.

Мы рассмотрим все способы. Технология с кабель-каналами из тонкого металла, расположенными на внутренней поверхности стен — самая распространенная и доступная в плане цены.

Содержание

Какая электропроводка подходит для деревянного дома

Электропроводка в деревянном доме может монтироваться либо по открытой, либо по закрытой схеме. Оба способа имеют свои преимущества и могут быть скомбинированы в разных комнатах. Рассмотрим их подробнее.

Открытая или скрытая электропроводка в деревянном доме

Под открытой электропроводкой подразумевают схемы прокладки проводов на поверхности деревянных стен, или даже на некотором расстоянии от них (с помощью специальной фурнитуры создается воздушный промежуток между проводом и стеной). Преимущество открытого способа прокладки — ремонтопригодность и минимальные трудозатраты. Провод идет по поверхности стен и потолков.

Электропроводка в медных трубах в стиле Лофт

Фарфоровая рапредкоробка

Ретро-проводка в светлом стиле



Кроме того, после появления на рынке так называемой ретро-проводки популярность открытого способа прокладки резко возросла. Используются витые провода различных цветов и фарфоровые розетки и выключатели.

Ретро провод витой Винтаж белый 3х2,5

Ретро провод витой Винтаж бежевый 3х1,5

Ретро провод витой Винтаж 3х2,5 коричневый



Открытый способ прокладки остается оптимальным, когда электропроводка в деревянном доме прокладывается по стенам без штукатурки. Например, стена из бруса или оцилиндрованного бревна без утеплительного слоя. На ней можно использовать жестяные кабель-каналы, но смотреться они будут не эстетично, впрочем, дизайнеры предлагают много разных вариантов фурнитуры и можно найти подходящий.

Вот несколько примеров электропроводки в стиле «Лофт»:

Электропроводка в стиле лофт с необычными светильниками

Электропроводка в стиле лофт в медных трубах

Электропроводка в стиле лофт

На видео ниже представлены образцы металлических труб и аксессуаров для полноценного монтажа открытой электропроводки в деревянном доме.

Для скрытой электропроводки в деревянном доме используют:

• гофрированные металлические трубы;
• жесткие стальные трубы;
• кабельные каналы из металла.

Они прокладывается под штукатуркой, под потолком, под полом или перекрытием. Этот способ намного более универсальный, но он требует дополнительных затрат. Конечно, при использовании стальных труб для защиты проводки, затраты повышаются почти вдвое по сравнению с открытой проводкой.

должен производиться максимально качественно, так как любые нарушения очень сложно будет устранить. Необходимо избегать соединения проводов, кроме как в распределительных коробках. Учитывайте, что любое повреждение провода очень сложно будет устранить, как раз из-за того, что он расположен скрыто.

Проводка надежно защищена от линейного растяжения, сильного сдавливания, а также от изломов и проколов.

При случайном возгорании в помещении провода не будут повреждены.

При наличии такой защиты солнечные лучи и атмосферные воздействия не опасны для изоляции кабелей.

При выборе варианта монтажа в металлических трубах резко увеличивается стоимость работ и материалов.

Нормативные документы

Устройство электропроводки в деревянном доме регламентируется тем же нормативным документом, что и для домов с другим материалом стен. Это ПУЭ-7 «Правила устройства электроустановок» и свод правил СП 256.1325800.2016 «Электроустановки жилых и общественных зданий. Правила проектирования и монтажа».

ПУЭ—7 7. 1.38 — Электрические сети, прокладываемые за непроходными подвесными потолками и в перегородках, рассматриваются как скрытые электропроводки и их следует выполнять: за потолками и в пустотах перегородок из горючих материалов в металлических трубах, обладающих локализационной способностью, и в закрытых коробах; за потолками и в перегородках из негорючих материалов* – в выполненных из негорючих материалов трубах и коробах, а также кабелями, не распространяющими горение. При этом должна быть обеспечена возможность замены проводов и кабелей.

СП 256.1325800.2016 —15.15 Электропроводки в полостях над непроходными подвесными потолками и внутри сборных перегородок рассматриваются как скрытые и их следует выполнять кабелями, соответствующими требованиям ГОСТ 31565:

— за подвесными потолками и в пустотах перегородок, выполненных из негорючих (НГ) материалов и группы горючести Г1, электропроводки следует выполнять в соответствующих требованиям пожарной безопасности неметаллических трубах и неметаллических коробах. Допускается при прокладке кабелей применять металлические погонажные электромонтажные изделия (трубы, короба, лотки и т.д.), а также прокладку отдельных кабелей на скобах;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г2, электропроводки следует выполнять в металлических трубах и металлических коробах со степенью защиты не ниже IP4X;

— за подвесными потолками и в пустотах перегородок, выполненных с применением материалов группы горючести Г3 и Г4, электропроводки следует выполнять в обладающих локализационной способностью металлических трубах, а также в обладающих локализационной способностью металлических глухих коробах;

— электропроводка должна быть сменяемой.

где,

• Г2 — умеренногорючие материалы, продолжительность самостоятельного горения не более 30 секунд;
• Г3 — нормальногорючие материалы, продолжительность самостоятельного горения не более 300 секунд;
• Г4,— сильногорючие материалы, продолжительность самостоятельного горения более 300 секунд.

Рекомендую посмотреть видео ниже о том, как надо и как не надо делать электропроводку в деревянном доме.

Также Вам необходимо выполнить несколько следующих основных пунктов:

1. Использование только медных проводов, алюминиевые полностью исключаются. Их нельзя применять ни в каких жилых помещениях.
2. Проход через стену делается только во втулках, а не просто просверливанием.
3. Провод прокладывается только горизонтально и только вертикально, наклонные кабельные линии не допускаются.
4. Соединения проводов — только в монтажных коробках методом опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) предусмотренными ПУЭ-7 пункт 2.1.21, скрутки не допускаются.
5. Разветвительные коробки утапливаются в строительных конструкциях, например, в стенах (за исключением способов открытой прокладки).
6. Сечение кабеля подбирается на не менее чем 5,5 кВт на дом без электрической плиты. Для электроплиты делается отдельная проводка.
7. Любые участки проводов и кабелей не должны испытывать механической нагрузки.

Схема электропроводки в деревянном доме и подготовка проекта

Оптимально придерживаться типовой схемы прокладки электропроводки, когда устанавливается один щит для учета электроэнергии и в нем же ставятся автоматические выключатели, устройства защитного отключения и другие приборы по необходимости. Схема электропроводки в деревянном доме не должна быть усложнена.

Монтажная схема электропроводки с привязкой к планировке дома

Учитывайте, что из-за необходимости защиты (несгораемые трубы для проводов, кабель каналы), каждый метр электропроводки обходится дороже. Провода прокладывают в кабель-каналах из несгораемых материалов. При этом сама схема прокладки никак не меняется. Используются все те же маршруты, горизонтальные и вертикальные линии, как и в домах с несгораемыми стенами и квартирах.

Электрическая схема электропроводки

Составляется технический проект подключения электроснабжения дома с детальной проработкой всех узлов. Это недорогая процедура, так как проект электрики создается по типовым решениям. Никакие узлы не требуется разрабатывать заново. Сейчас, с повсеместным распространением компьютерных программ, составление полного пакета проектной документации стоит недорого.

Выбор кабеля и электроустройств

Оптимальным вариантом для монтажа скрытой электропроводки будет кабель ВВГ с приставкой НГ в изоляции. Это точно такой же вариант, как и для всех остальных жилых помещений со стенами из любых материалов. На фото справа показан кабель ВВГ-Пнг 3х2,5 (плоский с медными жилами)

Если же принято решение проводить монтаж электропроводки в деревянном доме своими руками, то учитывайте, что даже для маломощных потребителях (например LED-свет) сечение провода для освещения не должно быть меньше 0,9 мм.

Таблица выбора сечений токопроводящих жил кабелей с резиновой и поливинилхлоридной изоляцией
Сечение медной токопроводящей жилы, мм.кв.	Диаметр жилы, мм	Медные жилы проводов и кабелей
		Напряжение, 220 В		Напряжение, 380 В
		Ток, А	Мощность, кВт	Ток, А	Мощность, кВт
1	1,12	15	3,0	14	5,0
1,5	1,38	18	3,3	15	5,4
2,0	1,59	23	4,8	19	6,9
2,5	1,78	25	5,2	21	7,6
4,0	2,26	32	6,7	27	9,7
6,0	2,76	40	8,4	34	12,3
10,0	3,57	55	11,5	50	18
16,0	4,51	80	16,7	70	25,3
25,0	5,64	100	20,9	85	30,7
35,0	6,68	125	26,1	100	36,1

Если вы решили выполнять монтаж открытой электропроводки, то нужно использовать специальный провод. Идеальный вариант — ретро-провод с тканевой оплеткой.

Витой ретро-провод Винтаж белый Lindas

Витой провод ретро в текстильной оболочке

Учитывайте, что светлые провода в тканевой оплетке выглядят красиво, но очень непрактичны. Их изоляция впитывает пыль, темнеет и портится мухами. Лучше сделать выбор в пользу темной оплетки.

В комнатах с детьми и на кухне лучше отказаться от витого провода и использовать обычный, но с прокладкой открытым способом с защитой специальными аксессуарами. Это наружный корпус для кабеля из оцинкованного профиля.

Используя профили с порошковой окраской любого цвета, можно хорошо вписать электропроводку в интерьер. Очень хороший вариант — окраска под дерево. Тогда такой короб не будет слишком сильно выделяться на стене, или на потолке, особенно, если его подобрать в тон.

Выбор вводного кабеля и автоматического выключателя на вводе



Ввод в дом делается самонесущим изолированным проводом с изоляцией с компонентами защиты от ультрафиолета. Выбор вводного кабеля и автоматики определяется мощностью. Провод СИП 4х16 для наружной прокладки с изоляцией черного цвета пригоден для всех климатических зон.

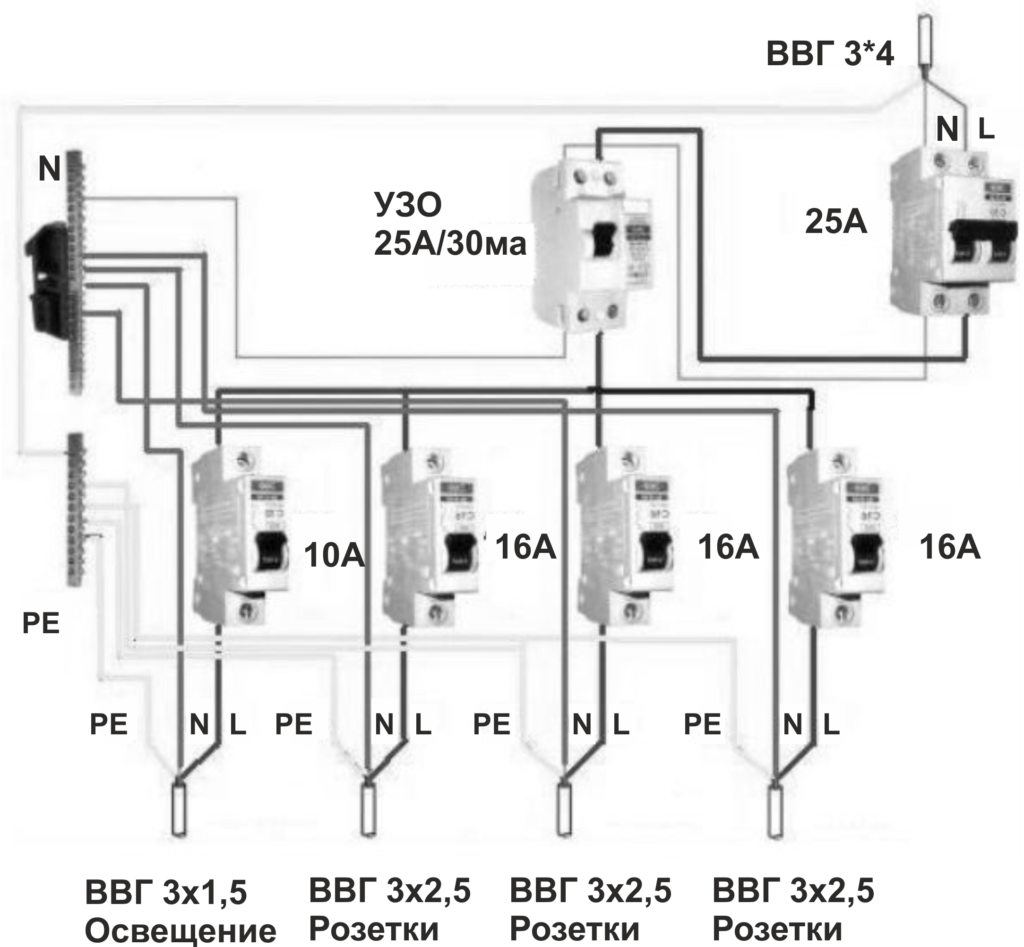

Используется стандартный набор щитового оборудования: УЗО и автоматы для защиты отдельных линий. Например, линия электроплиты защищается отдельным автоматом. Также УЗО желательно использовать несколько, чтобы получить максимальную защиту.

Электропроводка в деревянном доме своими руками: план проведения работ

1. Составление проекта, сметы (проектно-сметной документации). Поскольку электропроводка в частном доме делается своими руками, нет никакой необходимости именно составлять документацию по всем правилам. Просто делается общий примерный план с использованием типовых узлов, по образцам имеющихся по правилам ПУЭ. Смета обычно записывается в тетради с указанием количества проводов, фурнитуры и щитового оборудования.
2. Выполнение наружной разводки, установка внешнего щитка с прибором учета, но без его подключения.
3. Прокладка основных кабельных линий по стенам и потолку:
4. Установка распределительных коробок, розеток и выключателей.
5. Установка распределительного щита, монтаж щитового оборудования в нем.
6. Подключение всех соединений во внутреннем и внешнем контуре, но без подключения к току.
7. Заключительная проверка, подключение к сети.

Если проводка в деревянном доме делается впервые на новом участке, то в этом списке появляется дополнительный пункт — подключение объекта с пломбированием счетчика инспекторами энергосбыта. Поскольку, этот этап не делается самостоятельно, то его описывать не нужно. Просто подаются соответствующие документы на подключение жилого дома, и вносится оплата.

Ввод электролинии в дом

При подводке электропитания к каркасным домам применяется самонесущий провод СИП. Для обычного ввода, как правило, достаточно провода с сечением токовых жил 16 мм2.

Установка распределительного щитка

В деревянном доме применяется точно такой же распределительный щиток, как и в домах с любым другим материалом стен, но обязательно металлический, а не пластиковый. В нем устанавливаются устройства защиты электрических линий с разделением по освещению, розеткам и целевому назначению. Наиболее чувствительное УЗО устанавливается в ванную комнату и на линию питания садового электроинструмента.

Электрощит в деревянном доме

Электрический щит в деревянном доме

Пример установки электрощита в деревянном доме

К щиту подводится . О том, как его сделать, подробно рассказано в на нашем сайте. Кроме того, в настоящее время широко применяются комплекты модульно-штыревого заземления, которые можно смонтировать легко и просто своими руками. Об этом заземляющем устройстве Вы можете прочитать в .

Электромонтаж распределительных коробок

При монтаже скрытым способом распределительные коробки должны быть доступны для обслуживания. Если вы используете открытый способ прокладки электропроводки, то распределительные коробки удобнее монтировать на поверхности стен.

В открытом способе коробка крепится с помощью коротких саморезов. Для открытой установки годятся только специальные коробки, предназначенные производителем для этого. Нельзя как открытую ставить коробку, предназначенную для монтажа в штукатурке.

Монтаж трубной проводки и вариант установки распределительной коробки показаны на видео ниже.

Установка розеток и выключателей

На деревянной стене устанавливаются только те розетки, которые имеют специальное крепление на плоской поверхности, чтобы под них не пришлось долбить гнездо. Опять же, интересен вариант ретро-проводки. Схема электропроводки в деревянном доме учитывает стандартное расположение розеток на высоте не выше уровня пояса и с количеством 2-4 шт на комнату.

Технология качественного монтажа розеток и выключателей хорошо показана в видео, представленном ниже.

Установка осветительных приборов

К настенным и потолочным осветительным приборам подводятся кабельные линии с защитой их металлической трубой скрыто или коробом. Светодиодные светильники оптимально подходят для деревянных домов, благодаря тому, что почти не нагреваются. Если потолок деревянный, то, опять же, оптимально использовать кабель-канал под дерево.

В деревянных домах часто встречаются гипсокартонные потолки. В этом случае провод к осветительным приборам подводится по стандартной схеме: между конструкционным дощатым потолком и подвесным, только на него обязательно одевается гофрированная металлическая труба. Вне зависимости от мощности светильника сечение провода не должно быть меньше 0,9 мм.

Электропроводка в деревянном доме делается не сложнее, чем в обычном. Необходимо только учитывать все нормы и правила. Следите за обновлениями нашего сайта, чтобы не пропустить интересные статьи с практическими советами по бытовой электрике и другим темам.

Рекомендуемые видео по теме проводка в деревянном доме

Правильный монтаж проводки в доме из бруса на видео.

И еще одно видео о правилах монтажа.

Нажмите, пожалуйста, на одну из кнопок, чтобы узнать помогла статья или нет.



Как подключить дом: руководство для домовладельца

Опубликовано: Electric City 2 сентября 2021 г.

Об авторе другие услуги для жилых и коммерческих клиентов в Миннеаполисе, Сент-Поле и прилегающих районах. Как семейный бизнес, мы будем относиться к вашей семье так же, как к своей — с вежливостью и уважением.

Метки:

• Жилой дом

Прокладка электропроводки в доме кажется невыполнимой задачей, но вполне возможно самостоятельно выполнить электромонтажные работы, если следовать правильным шагам. Как профессионалы в области электротехники, мы расскажем вам, как безопасно и правильно подключить дом.

Вы можете сэкономить кучу денег, самостоятельно прокладывая электропроводку при ремонте или реконструкции дома. Если у вас уже выпотрошены стены, почему бы не приложить дополнительные усилия и одновременно не проложить новую проводку? Многим домашним мастерам удается прокладывать провода в своих комнатах каждый день, и мы позаботимся о том, чтобы вы могли делать это, не травмируя себя и не создавая проблем в будущем.

Инструменты, которые вам понадобятся для подключения дома

Процесс подключения дома в основном простой, но есть некоторые инструменты, которые вам понадобятся, прежде чем мы начнем. Мы собираемся порекомендовать лучшие инструменты для каждого этапа подключения, чтобы вы знали, что будет работать лучше всего.

Инструмент для зачистки проводов

Это один из самых необходимых инструментов при работе с проводами и кабелями. Электрики зависят от инструментов для зачистки проводов, и вам понадобится качественная пара, если вы делаете это впервые.

Кабельный тестер

Проверка кабеля является важным шагом при подключении, поскольку она позволяет получить информацию о том, как провод был подключен на любом конце, или есть ли какие-либо проблемы с самими соединениями.

Кабели и кабельные коробки

Вам потребуется достаточное количество кабелей, проводов и кабельных коробок для прокладки кабелей в вашем помещении. Во-первых, измерьте длину кабелей, которые вам понадобятся, а также количество кабельных коробок, которые вам понадобятся для размещения всего. Имейте в виду, что кабельные коробки определенных размеров рекомендуют размещать только несколько кабелей в одной, чтобы не перегружать розетку.

Соединители для проводов

Соединители для проводов будут надеваться на концы ваших проводов для обеспечения безопасности до тех пор, пока розетки и проводка не будут завершены.

Аккумуляторная дрель (гибкая)

Вам понадобится качественная электрическая дрель с питанием от аккумулятора — мы не рекомендуем использовать дрель, которую нужно подключать, так как это значительно усложнит задачу. Если есть возможность, используйте беспроводную дрель, которая изгибается под нестандартными углами. Это будет невероятно полезно при сверлении шпилек в углах.

Молоток

Это инструмент, который вам понадобится, чтобы забить провода на место. Это необходимо для установки кабельных скоб. Он также может действовать как гвоздодер, если вам это нужно.

Рулетка

Это один из самых важных инструментов, которые вам понадобятся. Вам понадобится качественная рулетка, которая точно измеряет расстояния до 30 футов. Качественная рулетка должна быть прочной, точной и держаться на месте, когда вы отмечаете длину карандашом.

Малярная лента + Sharpie

Маркировка кабелей необходима для правильной маркировки их после того, как они протянуты через стены в вашей комнате. Можно использовать малярный скотч или написать прямо на кабеле, для какого провода он предназначен.

Как подключить электропроводку в доме: шаг за шагом

Мы проведем вас через электропроводку в стандартной комнате вашего дома, в которой должны быть розетки, выключатели и как минимум один светильник на потолке. Это может быть применено практически к любой комнате, в которой вы проводите электропроводку, и к другим стандартным электрическим работам по всему дому.

Шаг 1. Найдите и отметьте места для коробок

Прежде чем приступить к подключению проводов в комнате, важно сначала найти и отметить места для любых кабельных коробок или электрических розеток. Вам понадобится карандаш, чтобы вы могли отметить эти места по обе стороны от открытого пространства стены, куда они войдут, с помощью малярной ленты. Вы также можете писать прямо на стене, если вы еще не установили гипсокартон. Вы пометите каждую коробку как дуплексную розетку (двойную розетку), одиночный выключатель, трехпозиционный выключатель или светильник. Вы можете обобщить, используя инициалы или использовать символы электрика, найденные здесь .

Шаг 2. Установите коробку на раму

Важно разместить коробку на раме, чтобы знать, куда она пойдет и как высоко или низко. Вы можете либо измерить каждую стену рулеткой и отметить ее карандашом, либо использовать уровень, чтобы убедиться, что все вровень. Стандартная высота розеток — 12 дюймов, а выключатели света — 48 дюймов. Затем просверлите ящик в открытой деревянной раме в том месте, где вы хотите, обязательно поместив за ним 2 × 4, чтобы освободить место для гипсокартона и оконных рам.

Шаг 3. Просверлите отверстия для прокладки кабелей

Затем вам нужно просверлить отверстия в стенных стойках, чтобы через них можно было проложить электрические кабели по комнате. Это гарантирует, что они не сидят на земле за стеной и остаются красивыми и организованными. Отверстия должны быть размером не менее 3/4 дюйма и находиться на расстоянии не менее 1 1/4 дюйма от стены или задней части стойки. Это гарантирует, что кабели проходят прямо посередине и не касаются окружающих стен.

Шаг 4. Протяните кабель через отверстия



Теперь проденьте кабель через отверстия в каждой шпильке. Это может занять некоторое время, в зависимости от того, сколько кабелей у вас проходит. Вы должны убедиться, что они заправлены максимально гладко и равномерно, чтобы не было выпуклостей или перегибов. Заправить один провод можно вручную, но если у вас их больше, вам, возможно, придется использовать острогубцы, чтобы протолкнуть и вытащить их.

Шаг 5: Обрежьте кабель по длине в коробке

Как только вы дойдете до кабеля до предполагаемой цепи или распределительной коробки, обрежьте его по размеру, оставив сначала не менее 12 дюймов лишнего. Последнее, что вы хотите, это обрезать его слишком коротко. Снимите с этой последней секции всю оболочку, кроме 1–2 дюймов, чтобы обнажить провода.

Шаг 6. Проложите кабели к панели главной цепи

Теперь возьмите оголенные провода и протяните их к панели главной цепи в вашем доме. Они будут либо на уровне земли, либо на низкой полке в недостроенном подвале, подсобном помещении или гараже. Вы захотите четко пометить каждый кабель в комнату или цепь, к которой он ведет. Использование маркера, чтобы пометить их, прежде чем запускать их на сервисную панель, — это надежный способ сделать это.

Мы настоятельно рекомендуем нанять профессионального электрика для выполнения этой последней части — подключения недавно подключенных кабелей к соответствующим цепям на сервисной панели. Чтобы облегчить их работу, не забудьте оставить для них дополнительные кабели длиной от 4 до 5 футов.

Шаг 7. Протяните и зачистите провода и закройте концы

В каждой коробке есть предварительно вырезанные отверстия, которые вы проделываете с помощью отвертки. Через эти отверстия проходят ваши кабели, чтобы войти в корпус коробки. Как только вы проденете кабели, вы можете прикрепить их скобами на расстоянии 8–10 дюймов от коробки к стойкам стены. Это будет держать их плотно и надежно, без лишних болтов.

Затем вы зачистите провода, чтобы они были разделены и готовы к подключению к цепи или выключателю. Используйте проволочную крышку, чтобы закрыть каждый конец, чтобы сохранить их в безопасности, пока установка не будет завершена.

Шаг 8. Сгруппируйте и пометьте провода

На этом этапе вам нужно сгруппировать и пометить провода. Есть много способов сделать это — лучший способ — с помощью маркера и изоленты. Вы также можете использовать стяжки, если они доступны, или иметь метки для более конкретных целей группировки. Затем, когда ваша реконструкция будет полностью завершена, вы будете знать, какие группы относятся к верхнему освещению, розеткам или выключателю света и т. д.

Шаг 9: Отделка гипсокартона

Завершите ремонт! Убедитесь, что каждая часть проводки выполнена, прежде чем вы закончите гипсокартон. Это гораздо проще сделать сейчас, чем открывать стену, чтобы сделать критический ремонт.

Шаг 10. Установка розеток, выключателей и светильников

Теперь самое интересное. Пришло время установить все ваши розетки, выключатели и светильники в комнате и увидеть, как ваша удобная работа оживает! Ознакомьтесь с нашим руководством о том, как безопасно установить электрическую розетку.

Как видите, провести электропроводку в доме несложно при должном руководстве и подготовке. Тем не менее, может быть сложно сделать все это самостоятельно, особенно если вы делаете что-то подобное впервые. Поэтому, если вам нужна помощь, наша команда экспертов готова сотрудничать с вами, чтобы убедиться, что все идет гладко от начала (планирование) до завершения (установка).

Мы хотим, чтобы вы чувствовали себя комфортно, берясь за любой электротехнический проект! Имея в вашем распоряжении эти советы по самостоятельному изготовлению, мы знаем, что вы справитесь с этим, и с нашей помощью мы можем гарантировать, что все пройдет гладко. Не забудьте связаться с Electric City, если вам когда-нибудь понадобится помощь с вашим электрическим проектом!

Наружная электропроводка в деревянном доме. Схема и монтаж электрики в деревянном доме своими руками

Вы наверняка знаете, что для установки в деревянных домах необходимы розетки и выключатели. Такие серии есть у всех производителей электромебели.. Более того, если вам нравится серия для скрытой проводки, вы тоже можете ее использовать, т.к. в каждой серии есть переходные рамы (их еще называют подъемными рамами, коробами для накладного монтажа). Но, это скорее исключение. В большинстве случаев предпочтительнее установить накладные розетки и выключатели. Выбор таких устройств очень велик, и найти подходящее по цене и дизайну решение совсем не сложно. А чтобы еще больше упростить задачу, представляем вашему вниманию небольшой обзор. В ней мы расскажем обо всех популярных сериях накладных розеток и выключателей, а также рассмотрим монтажную фурнитуру для открытой проводки.

Розетки и выключатели Etude для наружной установки (Schneider Electric).

Это самые популярные накладные розетки и выключатели. Поэтому мы решили начать с них. Если вам нужны максимально простые и надежные розетки и выключатели для открытой проводки, обратите внимание на линейку оборудования от Schneider Electric. Эти устройства производятся на заводе «Русский потенциал» (г. Козьмодемьянск). С 2006 года компания вошла в состав корпорации Schneider Electric. После этого была проведена полная модернизация производства, и в 2011 году завод получил премию «Лидер качества 2011», став победителем конкурса «100 лучших товаров России». Завод «Потенциал» выпускает несколько линеек электромонтажного оборудования, в том числе линейку Эскиз.

Розетки и выключатели Etude изготовлены из полиамида. Это прочный материал, устойчивый к ультрафиолетовому излучению и царапинам. Каждое устройство оснащено монтажной базой. Его назначение — изолировать механизм и открытые части провода от токопроводящей поверхности, например деревянной стены.

Технические характеристики серии Etude:

• Токоведущие части механизмов изолированы пластмассой.
Выключатели
• можно использовать с лампами любого типа.
• Гнездовые контакты изготовлены из латуни с высоким содержанием меди.
• Улучшенная конструкция винтовых контактов позволяет надежно удерживать провод.

Кроме того, механизмы розеток и выключателей Этюд имеют ряд конструктивных особенностей, упрощающих и ускоряющих монтаж:

• Увеличено пространство между платой и механизмом. Это позволяет удобно расположить провода большого сечения.
• Кольцевая клемма предназначена для подключения заземляющего провода.
• На корпусе механизмов размещена полезная информация: схема подключения, электрические характеристики и т. д.

В серии Etude есть розетки и выключатели самых популярных цветов: белый, бежевый, темное и светлое дерево. Особенно популярны изделия «под дерево».

В отличие от некоторых дешевых серий,. Покрытие полностью имитирует цвет и текстуру дерева. Другими словами, и на вид, и на ощупь розетки и выключатели абсолютно «деревянные».

Если вы удачно подберете плинтус и кабель-канал — результат превзойдет ваши самые смелые ожидания!

Корпус каждого из этих изделий оснащен двумя эластичными кабельными вводами — фланцами. Розетки имеют прозрачную крышку. В предложении есть однокнопочные выключатели, однокнопочные выключатели, выключатели с подсветкой, кнопочные выключатели, одинарные и двойные розетки. Также в продаже имеются блоки: розетка+выключатель, розетка+2-й выключатель и розетка+выключатель. Все розетки Etude IP44 имеют защитные шторки.

В любом доме или квартире должны быть инженерные системы для комфортного проживания. Если при покупке в квартирах уже все установлено, то при строительстве дома своими руками может понадобиться установка электрики. Электропроводка должна быть установлена ​​правильно, при этом важно помнить не только о качестве освещения, но и о безопасности, ведь при неправильном монтаже электрики велики шансы вызвать пожар, замыкание или просто будут постоянные перебои в подаче электроэнергии. свет.

Для монтажа электропроводки в частном доме все работы необходимо разделить на этапы. Так будет проще соблюдать все правила и схемы. . Этапы работы включают в себя:

• Анализ и расчет энергетического оборудования;
• Отображение проекта;
• Установка автоматических выключателей, приборов учета и распределительного щита;
• Прокладка кабелей и прокладка кабелей;
• Установка различных осветительных приборов, а также розеток и выключателей;
• Монтаж системы заземления и УЗО;
• Проверка конечного результата.

Как видно из плана работ, первым делом необходимо определить предельную мощность всего оборудования в квартире, а также оформить на бумаге первоначальный план электропроводки .

Для каждой группы электроприборов требуется для расчета мощности . Далее нужно подвести мощность электрооборудования, которое будет работать одновременно. Исходя из всех вышеперечисленных пунктов, можно выполнить план проводки в деревянном доме.

Выбор типов оборудования и кабелей

При монтаже электрооборудования важным аспектом является выбор типа кабеля и остального оборудования. Для монтажа электропроводки в деревянном доме не обязательно проводить точные расчеты и выбирать самые дорогие виды кабелей.

Например, чаще всего специалисты для небольших частных домов рекомендуют использовать медные кабели. марки ВВГнг-LS или NYM . Первый вид кабеля хорошо зарекомендовал себя на рынке благодаря своему качеству и невысокой стоимости. Медный кабель второго типа отличается дополнительной изоляцией, а также высоким качеством и легкой разделкой. Также можно использовать алюминиевые типы тросов, но их сечения обычно увеличены. Кроме того, алюминиевые тросы довольно хрупкие и при монтаже могут возникнуть проблемы из-за перегиба.

При подключении розеток в частном доме необходимо использовать трехжильные кабели, так как они должны быть заземлены. Многие электроприборы, особенно с большой мощностью, требуют заземления. Рекомендуется устанавливать заземление в виде трехжильного кабеля и на осветительных приборах, однако даже многие специалисты пренебрегают этим правилом. В любом случае при использовании во дворе мощных осветительных приборов, таких как прожектор, рекомендуется ставить землю.

При выборе розеток в деревянный дом нужно учитывать несколько важных параметров:

Выбор вводного автомата и блока питания

Вводной кабель обычно выбирают с учетом максимальной мощности всего электрооборудования. При монтаже или реконструкции электропроводки стоит уделить ей особое внимание, так как мощность может быть больше заявленной для вводного кабеля. Если кабель имеет на вводе недостаточное количество секций, то велика вероятность возгорания. Ввод в кабель   при реконструкции необходимо его заменить, а при первоначальной установке привлечь к нему специалистов Также ввод кабеля может быть установлен при опломбировании счетчика.

Выбор вводного автоматического выключателя должен производиться с учетом максимальных нагрузок. Точнее, при возникновении короткого замыкания автоматический выключатель должен размыкаться. В этом случае автоматический выключатель должен работать при высоких нагрузках.

Установка розеток, выключателей и проводки

Прежде чем приступить к прокладке кабеля, необходимо разметить основную трассу На которой будут розетки, выключатели и освещение. Проложить кабель своими руками можно с учетом плана одним из следующих способов.

Прокладка электропроводки в трубе или металлорукаве

Прокладка электропроводки с трубой необходима в случае полной установки обшивки на стены. В этом случае не рекомендуется использовать гофрированные трубы, так как при ее деформации есть вероятность возгорания проводки, до которой будет просто невозможно добраться.

Схема подключения   с использованием трубы:

Внешняя проводка

Наружная проводка выполняется

при использовании кабель-канала , изготовленного из самозатухающего пластика. Кабель-каналы могут различаться по размеру, но также различаться по цвету. Например, есть белый цвет или короб, выполненный под дерево, что особенно подходит при монтаже электропроводки в деревянном доме.

Схема разводки в кабель-канале:

Установка системы заземления и УЗО

Заземление при монтаже электропроводки в частном доме должно быть установлено в обязательном порядке на все электрооборудование большой мощности, корпус которого выполнен из металла. В частном доме заземление чаще всего делается своими руками.

Для установки заземления вам понадобятся три штыря из металлического материала и уголок длиной около 3 метров. Для соединения штифтов также потребуются обрезанные уголки длиной один метр. Далее нужно вырыть яму, глубиной около 40-50 см. Яма должна быть выполнена в виде равнобедренного треугольника, а длина каждой стороны равна 1 метру.

С помощью приварных шпилек и треугольных накладок соединяют и устанавливают в приямок, а от одной из линий идет вниз проводник для заземления. Заземлитель также требуется провести к распределительному щитку и подключить его к шине. Также к заземляющей электропроводке подключаются все жилы желто-зеленой проводки. Это цвет изоляции кабеля.

В деревянном доме также возможна установка системы УЗО, а конкретнее, устройства защитного отключения. Такая система позволяет защитить человека от поражения электричеством через бытовые приборы в случае нарушения изоляции. УЗО может обнаружить даже самую маленькую утечку. электрический ток и заблокируйте всю проводку, пока проблема не будет обнаружена. Система УЗО различается на два типа: ток утечки или номинальный ток.

Номинальный ток УЗО   его сила немного выше, чем мощность электричества, при которой работает автоматический выключатель. Для деревянных домов лучше всего использовать ток утечки таким образом, чтобы его можно было установить для любого помещения или оборудования. Схему подключения УЗО лучше доверить специалистам.

Проверка электропроводки в деревянном доме

После завершения монтажа всей электропроводки, автоматических выключателей, всей электропроводки и разводки электрооборудования необходимо вызвать специалистов электролаборатории, которые смогут самостоятельно все проверить на наличие дефектов или неправильная установка . Специалисты проверят изоляцию, проводку, монтаж всех деталей от розетки до выключателя и если работа выполнена качественно, то выдадут протокол, который нужен при опломбировке счетчика.

Схему подключения желательно разместить на распределительном щите, а также примечание с указанием количества автоматических выключателей и какой группы питает каждый из них.

На этом работы по монтажу электропроводки в деревянном доме можно выполнять.

Загородное строительство – устоявшееся направление в строительной отрасли. Неудивительно, что, желая жить за городом, люди стремятся создать максимально комфортное и в то же время высокофункциональное и экологичное жилье. Практически идеальным решением в этом плане будет строительство деревянного дома. Преимущества таких построек очевидны даже для детей:

• Они построены в основном из экологически чистых строительных материалов.
• Строительные процедуры занимают мало времени.
• Здание, возведенное профессионалами, по надежности и долговечности ничем не уступает кирпичным аналогам.

Однако, несмотря на вполне понятные преимущества, у таких архитектурных объектов есть и существенный недостаток – слишком высокий уровень пожарной опасности. Для того чтобы исключить возможные риски, связанные с пожаром, нужно позаботиться о правильной организации электропроводки в деревянном доме. Специалисты с многолетним стажем работы в этой сфере уверяют, что к организации электромонтажа выдвигаются достаточно серьезные требования. В целом не исключена возможность самостоятельной прокладки проводки. Однако, делая выбор в пользу этого варианта, стоит понимать, как следует понимать даже самые маленькие правила установки системы.

Стабильность работы

Очень важно соблюдать рекомендуемую поэтапность операций. В противном случае система может не только не работать, но и нанести серьезный ущерб жилью и здоровью человека. Профессионалы называют эти шаги:

• предварительное составление чертежей, схем, проекта, выполнение расчетов относительно уровня общей мощности устанавливаемого оборудования;
• подбор оптимальных комплектующих, а именно — кабели, монтажные элементы, электрооборудование;
• непосредственная установка и последующая разводка точек в точках, указанных в проекте;
• установка электрооборудования, светильников, розеток, выключателей;
• монтаж УЗО и заземляющих элементов;
• проведение тестовых испытаний.

Каждый этап, во избежание неприятностей в процессе работы, стоит рассмотреть гораздо подробнее.

Первый этап — создание проекта

Грамотное проектирование системы электроснабжения предполагает выполнение нескольких видов работ:

• Составляя план архитектурного объекта, на полученной схеме необходимо обозначить расположение каждого электроприбора: розеток, светильников и так далее.
• Непосредственно на чертеже нужно написать показатели максимальной мощности описанных ранее устройств с учетом, в том числе, пусковых токов электродвигателей.
• Определение групп, по которым будут подключаться осветительные приборы. Как правило, в небольших домах можно легко обойтись созданием одной группы.
• Важно предусмотреть, как будет освещаться территория вокруг здания. В тех случаях, когда архитектурный объект эксплуатируется как дача, стоит устроить выключатель автоматического типа отдельно от общей системы. За счет этого владелец дачи сможет обесточить здание на период, когда оно пустует, а наружное освещение оставить в рабочем состоянии.
• При наличии в системах здания электроприборов с большой потребляемой мощностью их также необходимо будет подключить к отдельному автоматическому выключателю. Из-за высокого уровня потребляемой мощности для таких устройств необходимо прокладывать дополнительный кабель. Речь идет об электрических духовках и плитах, водонагревателях, конвекторах и другом оборудовании.

Для определения вводного выключателя необходимо просуммировать общую массу нагрузки на систему электроснабжения. Кроме того, для каждой из предусмотренных проектом групп необходимо рассчитать максимальный уровень мощности потребления.

Следующим этапом является подбор оборудования и кабельной продукции.

В процессе выполнения подготовительных работ перед непосредственной прокладкой необходимо провести относительно сложные расчетные операции, по результатам которых можно будет выбрать оптимальный тип кабеля. Однако если вы решили бороться изо всех сил, то вам достаточно ознакомиться с данными, представленными в таблице. Следует отметить, что в зависимости от сечения кабеля определяется величина потребляемой мощности, на которую он рассчитан.

Самые популярные варианты

Чтобы ваша система электроснабжения долгие годы не напоминала о себе, постарайтесь найти оптимальный тип кабелей. Таким образом, на отечественном рынке представлены изделия, усиленные дополнительным теплоизоляционным слоем, но при этом достаточно доступные по цене. Широко используются изделия из алюминия, однако он не так надежен, как утверждают производители.

Как подобрать розетки?

Конечно, современный дом невозможно представить без определенного количества розеток. Для выбора таких товаров используйте следующие параметры:

• предполагаемая величина тока, который нужно пройти;
• тип установки, то есть назначение для систем наружного или скрытого типа.

Блоки продуктов подбираются в соответствии с количеством предусмотренных мест, а выключатели подбираются согласно необходимому количеству клавиш. Бывает, что приходится объединять определенное количество выключателей в рамках одного блока.

Вход автомата и источника питания

Очень важным этапом монтажа электропроводки на базе деревянного дома является определение вводного кабеля. Этот выбор производится в соответствии с наивысшим уровнем мощности всех единиц электрооборудования в здании. Этот вопрос заслуживает внимательного рассмотрения чаще в тех случаях, когда проводятся работы по реконструкции электропроводки. Сечение вводного провода должно быть рассчитано на достаточно большую величину напряжения, иначе опасность возгорания становится серьезной.

Функционально назначение вводного автоматического выключателя — резервирование контактных групп, а также, при необходимости, отключение подачи электроэнергии по дому. Между тем отключение должно производиться при угрозе короткого замыкания и в целях его предотвращения. При этом автоматика обязана выдерживать еще более высокие нагрузки и не вызывать отключения электроэнергии.

Для того, чтобы определиться, какие изделия из этой категории приобрести для электропроводки в собственный деревянный дом, лучше всего обратиться к специалисту. Самостоятельно это осуществляется в несколько этапов:

• расчет суммарной мощности всех электроприборов в доме;
• расчет минимального тока на короткое замыкание с учетом сечения кабеля;
• расчет кратности определенной силы тока к ее номинальному значению.

Где установить автоматику?

Традиционно расположение автоматов данной категории определяется после установки счетчика. При необходимости установки устройства к счетчику придется прибегнуть к обязательной пломбировке. В составе распределительного щита необходимо установить вводной автоматический выключатель, УЗО, счетчик и выключатели различных групп электропитания. Во избежание неудобств корпус этого распределительного щита должен быть заземлен.

Монтаж элементов конструкции

Прежде чем приступить к непосредственной прокладке электрических проводов в собственном деревянном доме, необходимо определить место трассы и установить распределительные коробки. Кроме того, необходимо нанести разметку в местах будущей установки розеток, светильников и выключателей. Кабель подходящего сечения необходимо прокладывать в полном соответствии с проектом электропроводки в конкретном доме.

Варианты разводки проводов

Если после работ по организации электропроводки предполагается полная обшивка стен, то саму прокладку выполняют внутри металлической трубы или патрубка. В противном случае электрические провода испортят интерьер. В этом случае стоит отказаться от использования гофрированных трубок, так как велик риск возгорания под напольным покрытием, устранить которое очень сложно. Если вы решили использовать внешний тип прокладки проводов, используйте кабель-канал. Изготавливаются такие изделия из самозатухающих материалов, чаще всего – из пластика. Отечественный рынок предлагает нам большое разнообразие таких изделий с разными цветами и параметрами. Благодаря конструкции под дерево кабель-канал прекрасно дополнит интерьер деревянного дома.

Как держать провод в канале?

Сначала нужно сделать разметку трассы и выбрать размер канала. Он должен соответствовать не только количеству проводов, но и их сечению. При установке крышка канала снимается и фиксируется на ней винтом. Далее в местах соединения проводов монтируются коробки распределительного типа. Следующим шагом является установка оснований осветительных приборов и розеток, после чего провода укладываются непосредственно в кабель-канал. Вся эта конструкция закрывается специальной крышкой. Простые операции позволят быстро и качественно произвести монтаж электропроводки без потери статических свойств помещения.

Не забудьте про УЗО и заземление

Если в схеме электроснабжения задействовано оборудование с большой потребляемой мощностью, необходимо провести его отдельное заземление.

Для проведения заземления необходимо приобрести три металлических штыря, а также уголок трехметровой длины. Также вам понадобится метровый уголок, с которым будет обеспечено соединение штифтов. Для начала выкапывается небольшая траншея типа равнобедренного треугольника. В его углах закреплены штыри, соединенные обрезками. На одном из неподвижных штырей закреплен заземляющий проводник, который одновременно выведен на основание распределительного щита и закреплен на заземляющей шине.

Последний шаг — проверка

После завершения всех необходимых работ очень важно провести комплексное тестирование конструкции. В этом случае нужно обращаться только к специалистам соответствующей отрасли. Профессиональный тест состоит из следующих событий:

• измерение уровня сопротивления изоляции;
• определение сопротивления проводника заземления, а также шлейфа типа «нулевая фаза»;
• реализация погрузочных машин;
• Контроль качества системы УЗО.
