Изготовление приборов для экономии электроэнергии своими руками. Экономия электроэнергии Экономитель электроэнергии схема

С ростом цен на энергоносители, в частности на электроэнергию, а также с увеличением количества домашних бытовых электроприборов у каждого, подключенного к энергоснабжению, потребителя появляется абсолютно логичное решение о принятии мер по её экономии. Существует множество способов экономии затраченного электричества, однако, не так давно появился новый, как утверждает изготовитель, инновационный прибор, который значительно уменьшит расход электрической энергии как в квартире, так и в доме. Он называется экономитель. Что это такое, как работает этот супер прибор, из чего состоит он? А также интересующий всех, главный вопрос — правда или ложь, что он поможет сэкономить. Перед его эксплуатацией и покупкой нужно разобраться более углублённо и тщательно. В этой статье редакция сайта расскажем вам всю правду о том, что такое экономитель электроэнергии и на чем разводят людей.

Как выглядит экономитель и из чего он состоит

Данное устройство выглядит очень компактно и стоит совершенно недорого, что в принципе и подкупает потребителя, а также побуждает его расстаться со своими кровно заработанными деньгами во благо будущей огромной экономии. Как утверждает рекламный текст на них — «чудо» аппарат не только сэкономит затраты электроэнергии, но даже каким-то образом сможет защитить все включенные в розетки электроприборы от во время грозы и попадания молнии. Ниже представлен самый часто встречающийся в магазинах прибор для экономии электричества, который изготовитель называет Electricity Saving Box.

На лицевой панели установлены два светодиода, сигнализирующие об исправности экономителя и его готовности выполнять возложенные на него функции. Он может иметь несколько переходников для подключения к разным по конструкции розеткам, для того чтобы он мог быть более универсален. Конструкция экономителя энергии также может иметь различные формы прямоугольные или круглые, от этого суть его работы не меняется.

На тыльной части указаны технические параметры экономителя электроэнергии:

Модель.
Рабочее напряжение от 90 до 250 В.
Частота переменного тока в электросети, 50 Гц-60 Гц.
Максимальная мощность нагрузки, при которой он эффективен 15 000 Вт, то есть 15 кВт.
Серийный номер.

Некоторые из экземпляров рассчитаны на довольно большие нагрузки, что в первую очередь должно насторожить покупателя, иногда бывают такие модели, что указана мощность даже до 40 кВт. При такой мощности ток должен быть примерно 180 А, что в бытовых условиях не применяется, так как вводные автоматы чаще всего имеют номинальный рабочий ток 25, ну или же 63 А максимум. Ну, допустим, пусть это максимальный показатель экономителя, и он работает в пол силы, с запасом по мощности.

Принцип работы прибора для экономии электроэнергии, как опять же утверждают рекламные ресурсы и производитель, основан на преобразовании реактивной составляющей в активную и отдаче её в сеть, тем самым экономитель убирает реактивную составляющую из сети.

Действительно, мощность потребляемая из сети содержит как активную, так и реактивную составляющую. На крупных подстанциях предприятий устанавливаются так называемые компенсаторы реактивной мощности, которая создаётся большими индуктивными нагрузками. Она появляется вследствие работы асинхронных двигателей, трансформаторов и всего того, что переделывает электроэнергию в электромагнитное поле. Компенсирующими устройствами служат:

Включаемые поперечно батареи конденсаторов.
Реакторы.
Синхронные двигатели в режиме компенсации (перевозбуждения).

Вот так вот выглядят компенсаторы реактивной мощности, на основе конденсаторной батареи:

Однако счётчики, установленные на предприятиях и распределительных подстанциях, ведут учёт как активной, так и реактивной составляющих, а в домашних условиях стоят элементы учёта, которые считают только активную энергию. Поэтому нет смысла компенсации реактивных мощностей, тем более что в бытовых устройствах она настолько несущественная, что даже не стоит её учитывать.

Для того чтобы убедится и разобраться в устройстве экономителя, придется разобрать его и посмотреть, что же внутри его, конденсаторная компенсационная батарея или синхронный генератор. И вот, что оказывается там внутри:

А вот его схема:

Несколько электронных элементов таких как конденсатор, резисторы, светодиоды, и диодная сборка для выпрямления сетевого напряжения, и в лучшем случае её предохранитель. По сути, это электрическая схема для питания светодиодов, и не более, которая не только не даст экономии электричества, но и наоборот потребляет какую-то хоть и малую, совсем незначительную часть электроэнергии для свечения светодиодов. Приборы, подключаемые от розетки, почти не имеют реактивной энергии, да и как писалось выше, счётчик её не считает поэтому эффект экономии нулевой.

Важно! Сейчас мы говорим не только об экономителе электроэнергии Electricity Saving Box , но и о таких приборах, как Эконор и Power Saver . Все они являются разводом, никакого реального толку от их использования, а тем более экономии электрической энергии, конечно же нет! Под этой статьей мы предоставили ссылки на более рациональные и к тому же легальные способы, позволяющие меньше платить за свет!

Реальное испытание экономителя

От теоретических понятий и исследований перейдём к практике. Для того чтобы убедиться экономит ли экономитель электроэнергию, то есть заставляет крутиться счетчик при одной и той же нагрузке медленнее. Для этого существуют два практических способа, которые сможет попробовать каждый:

Включить какой-либо один прибор в электрическую сеть и засечь сколько оборотов делает диск счётчика если он электромеханический, а если он электронный то сколько миганий светодиода, за определённый промежуток времени. На каждом из элементов учёта указанно, например, что 600 оборотов диска соответствуют одному киловатту. Ну это не столь важно ведь нужно внимательно просчитать количество оборотов хотя бы за 10 минут при включенном и при выключенном приборе для экономии.
Второй способ более точный и быстрый. Для этого понадобится любой электроприбор, всё равно с какой потребляемой мощностью. Это можно проделать и с лампочкой, и с дрелью, так как внутри её, по сути, электрический двигатель, который является индуктивной нагрузкой. И также необходим амперметр (цифровой мультиметр), так как только при протекании электрического тока через счётчик, он будет вести учёт электроэнергии, а ток, в свою очередь, не появится без подключения нагрузки.

Подключаем нагрузку через последовательно включенный амперметр и включаем её. Измерительный прибор при этом покажет силу тока в исследуемой цепи, теперь в розетку, находящуюся как можно ближе к нагрузке, включаем экономитель. Если данный прибор для экономии уменьшит, каким-то невероятным образом, показания силы тока, то это и будет доказательством того, что он эффективен и действительно работает.

Таким образом любая модель данного прибора для экономии электроэнергии, может в лучшем случаи уменьшить реактивную составляющую мощности в сетях квартиры, путём подсоединения параллельно конденсатора, но счётчики данную энергию не считают. Да и такой ёмкости будет недостаточно, для хотя бы малейшей компенсации реактивных мощностей, а тем более экономии электричества.

Наверное нет такого человека, который не сталкивался с навязчивой рекламой в интернете и на телевидении о чудодейственных коробочках, которые после покупки достаточно воткнуть в розетку и моментально счета за свет уменьшатся в несколько раз.

Разновидностей их масса. Одни из наиболее распространенных — electricity saving box. Сразу скажу все это развод и обман доверчивых покупателей, не разбирающихся в законах электроэнергии.

Внешний вид экономителя и его подключение

Данное устройство для экономии электроэнергии имеет небольшую стоимость и это подкупает потребителей, которые надеются окупить свои затраты в течение двух-трех месяцев эксплуатации. Вот так они выглядят внешне:

Как говорит реклама, устройство не только будет экономить вам электроэнергию до 30-50%, но и защищать от перенапряжений, которые возникают при грозе.

На фронтальной стороне размещены разноцветные светодиоды, а с обратной — есть вилка под стандартную розетку. Различия у приборов чаще всего не значительные — разные надписи или другая форма корпуса и цвета.

Технические параметры electricity saving box, указанные изготовителем следующие:

⚡ напряжение 90V-250V

Встречаются экземпляры мощностью и 25квт, и даже 40квт.

Естественно, нагрузку следует подключать параллельно прибору, например в двойные розетки или переноску.

Причем, чем ближе от электросчетчика, тем больший «эффект экономии» будет наблюдаться.

Стоит конечно задуматься о разрешаемой для подключения мощности. Например при 15квт и напряжении 250В сила тока будет порядка 60А. А это уже сопоставимо с нагрузкой сварочного аппарата. Как вы думаете, электропроводка в вашей квартире и контактные вилки приборов останутся целыми если подключить такую нагрузку на длительное время?

Реальное испытание прибора

Как же наглядно понять, что данное устройство для экономии электроэнергии развод? А очень просто, достаточно включить в розетки несколько мощных токоприемников и сделать определенные замеры на счетчике. На электронном счетчике для вычисления потребления нужно будет считать количество импульсов на светодиоде за определенное время. А на механическом — кол-во оборотов диска.

Эксперимент нужно будет повторить в двух вариантах:

⚡ без включенного прибора в сеть
⚡ с включенным прибором

Итак, выключаем полностью всю нагрузку в квартире какая есть (холодильники, телевизоры и т. д.). Подключаем в розетку, нагрузку мощностью примерно 1квт. Чем больше будет нагрузка, тем быстрее будет крутиться диск или моргать диоды на приборе учета.

Начинаем считать обороты за определенное количество времени. Например, счетчик СО-505 за 1 час при подключенной нагрузке в 1квт делает 600 оборотов диска или 10 оборотов в минуту.

Соответственно подождав 2 минуты, вы насчитаете примерно 20 оборотов, в зависимости от погрешности и напряжения на счетчике.

Вам абсолютно не обязательно знать точную мощность подключаемой нагрузки. Достаточно правильно подсчитать обороты диска за определенное время.

После этого, включаете устройство для экономии электроэнергии в розетку и опять замеряете обороты диска. И о чудо, в моем примере (нагрузка в 1квт) их количество опять будет около 20, то есть ровно таким же, как и без прибора. Вы можете включать в розетку что угодно, результат будет одним и тем же.

Вот таблица сравнения фактического потребления активной мощности (именно ее учитывают наши счетчики) измеренная не прибором учета, а измерительным устройством -ваттметр, для экономителя марки EkoEnerji 25квт и 40квт (технология замеров )

Вариант испытательной схемы	Потребляемая мощность, Вт	Разница, в %
Лампочка 60Вт	без экономителя	61	0
	с экономителем 25квт	61	0
	с экономителем 40квт	66,3	+8,6
Электрокамин 0,5квт	без экономителя	496,5	0
	с экономителем 25квт	498	+0,3
	с экономителем 40квт	503,8	+1,5
Светильник с люминисцентой лампой	без экономителя	17,7	0
	с экономителем 25квт	19,4	+9,6
	с экономителем 40квт	21,2	+19,8
Перфоратор на холостом ходу	без экономителя	556,1	0
	с экономителем 25квт	541,2	-2,7
	с экономителем 40квт	532,4	-4,3
Перфоратор+болгарка+эл. камин	без экономителя	1544,7	0
	с экономителем 25квт	1537,9	-0,4
	с экономителем 40квт	1514	-2

Эффект «экономии» (всего около 4%) появился только при подключении эл.инструмента.

Однако это вовсе не экономия эл.энергии — а понижение его полезной мощности!

Если же учесть дополнительные потери в обмотках, которые при этом неизменно образуются, то общий КПД будет еще ниже. При подключении другой нагрузки, потребляемая мощность только увеличилась!

Что внутри устройства

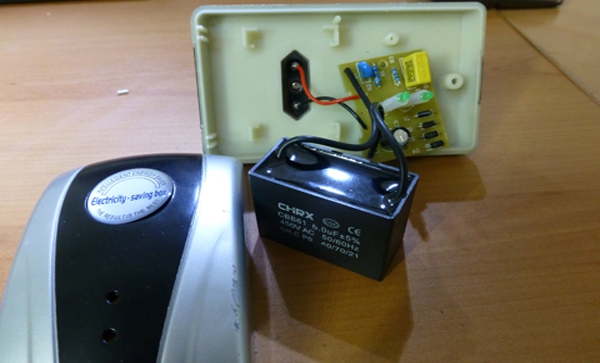

Для того чтобы окончательно убедиться, что никаких чудес экономии это устройство не производит, разберем его и заглянем во внутрь.

Ничего гениального это устройство в себе не содержит. Здесь находятся предохранитель, конденсатор, светодиоды, диоды для выпрямления переменного напряжения. Это его электрическая схема:

Конденсатор нужен, чтобы сглаживать выпрямленное напряжение. А выпрямленное напряжение необходимо для питания светодиодов. То есть прибор работает сам на себя. Никакой полезной нагрузки через свою схему он не пропускает.

Подумайте, какая экономия может быть от таких «внутренностей»?
Основной эффект в приборе несет на себе конденсатор. Он повышает коэффициент мощности. Подобные штуки стоят в дроссельных лампах освещения.

Именно на этом и играют производители. Они уверяют, что устройство способно компенсировать потери реактивной мощности при подключении таких приборов как холодильники, стиральные машины, пылесосы. В рекламе наглядно производят замер тока измерительными клещами и показания действительно уменьшаются!

⚡ во-первых клещами измеряется полный ток (его активная и реактивная составляющие)
⚡ во-вторых и самое главное — при включении прибора, за счет конденсатора внутри, повышается коэфф. мощности

Формула расчета потребляемой мощности такова:

P-мощность, I-ток, U-напряжение, cosϕ-коэфф. мощности

Из формулы легко понять, что если у вас уменьшился ток, допустим на 20% и одновременно, (а это именно и происходит «благодаря» прибору) увеличился коэфф. мощности на те же самые 20%, потребляемая мощность как была 2квт, так она и останется 2квт.

В вышеприведенном тексте изложена суть работы относительно укомплектованных приборов сберегателей энергии, (то есть они имеют в наличии хотя бы конденсатор). В последнее время все чаще стали попадаться и такие экземпляры:

Когда энергосберегатель “работает”

Однако надо отдать должное, в редких случаях, подобные экономители действительно способны уменьшить количество эл.энергии учтенной счетчиком. На некоторых сайтах даже можно найти отзывы довольных покупателей об успешной экономии при использовании saving box и других коробочек. Чем же это можно объяснить?

А объясняется это тем, что отдельные устройства экономии электроэнергии способны создать в эл.сети импульсы, способствующие отставанию магнитного потока от тока нагрузки и тем самым вносить погрешность в работу прибора учета. Достигается это не при всякой нагрузке, а только при определенной ее величине.

Но такой “фокус” можно проделать только со счетчиками старого образца, которые массово применялись в Советском Союзе.

Современные же приборы учета попросту не подвержены влиянию не только таких “помех”, но и многих других.

6 причин никогда не пользоваться экономителями

Помимо того, что данный девайс бесполезен как таковой, он еще может нести и вполне реальные проблемы:

Прибор сам по себе потребляет хоть и малое, но определенное кол-во ватт (лампочки, то за счет чего-то в нем светятся?)
В схеме устройства стоит варистор и если напряжение в розетке внезапно подскочит, именно эта штука станет источником пожара
В некоторых схемах, конденсатор устанавливается без токоограничивающего сопротивления. В этом случае прибор становится не только бесполезным, но еще и опасным.
Энергосберегатели могут создать недопустимый резонанс в сети, тем самым спровоцировав выход из строя энергосберегающих ламп
Теоретически, если сразу во всех квартирах многоэтажного дома будут включены в розетки подобные приборы, в эл. проводке могут возникнуть колебательные процессы, которые будут выводить из строя электронные бытовые приборы (даже просто включенные в режим ожидания – телефон на зарядке, телевизор в режиме Stand By)
В ночной период времени, когда нагрузка минимальна, энергосберегатели способны дополнительно повысить напряжение во всех розетках квартиры. И если оно у вас и так было не маленьким, не удивляйтесь, что утром перестанет работать холодильник или другая техника.

Экономические потрясения заставляют каждого из нас задуматься о сокращении расходов. И в последнюю очередь хочется отказывать себе в привычных радостях: еде, и походах в кино. Так что бы такое второстепенное отдать в жертву затягивающемуся поясу, пока он не превратился в удавку? Пока вы размышляете над сложным выбором, кажется, что выход находит вас самих. Добряк-сосед, услужливый коллега или любимая социалка предлагает приобрести небольшую коробочку, которая сможет уменьшить расходы на оплату электроэнергии. Вставил приборчик в розетку, и экономия начинает радовать ростом на десятки процентов! Доказательная база эффективности передовой технологии основывается на одобряющих отзывах счастливых покупателей и неоспоримых видеороликах с YouTube. Но так ли всё хорошо, как то преподносит нам реклама?

Далее Лайфхакер приводит вам занимательную статью от трепанационной бригады в составе хирурга LoneWolf и его ассистента operby , размещённую в оригинале на страницах интернет-издания « ».

Разбираем прибор для экономии электроэнергии

Хотите стать настоящим героем сказки? Не каким-нибудь там заморским Суперменом или Спайдерменом, а самым что ни на есть настоящим Буратино!

И для этого не нужно идти на Поле Чудес и закапывать в землю 5 золотых монет под покровом ночи… Достаточно только приобрести вот такое устройство, которое называется «Электрисити сэвинг бокс» или «Экономитель электроэнергии» (Electricity Saving Box).

Затем вставить его в розетку (солью посыпать и поливать водой не рекомендую категорически), произнести: «Крэкс! Пэкс! Фэкс!» — и всё! Вы — Буратино!

А в это время наши уважаемые Дистрибузилио, активно продвигающие коробочки со светодиодами, которые вставляются в розетку и сулят «нереальную экономию электроэнергии» и «замедление вращения счётчика», хорошо играют на чувстве «вечной тяги к халяве» наших граждан и потирают руки. И, конечно, именно Дистрибузилио получают нереальный профит, закупив эти коробочки по $4 в Китае и продавая доверчивым гражданам России, Украины, Казахстана, Беларуси по $40.

Так что же внутри этого устройства? Предлагаю совершить увлекательное путешествие по его внутренностям, чтобы оценить перспективность этих вложений! Итак, скальпель — в руки, пациента — на стол!

Самое дорогое в этом приборе, наверное, корпус. Сделан он добротно: серебристого цвета, с чёрными вставками и мегаблискучим логотипом. Однако скрепляются две его половинки всего одним шурупчиком, который мы выкрутили без труда.

Внутри у чудо-устройства, «экономящего электроэнергию», находится электронная плата с минимальным набором компонентов и относительно большой «чёрный ящик», который, как мы подозреваем, является секретным супероружием (Wunderwaffe) в борьбе с потреблением киловатт-часов! И ещё мы подозреваем, что это обычный плёночный конденсатор.

С обратной стороны печатная плата, которая крепится двумя шурупами, выглядит так:

Вся схема, созданная на печатной плате, призвана творить одно великое чудо — создавать необходимые условия для… горения двух светодиодов. И чтобы внести больше ясности, приведём составленную хирургической бригадой принципиальную схему этого устройства:

Да, если очень обобщённо, то внутри прячется маленькая гирлянда из двух светодиодов и большой плёночный конденсатор. А насколько он большой, нам тоже стало интересно, и мы его измерили вполне себе хорошим прибором:

Измерения показали, что этот чёрный тайный конденсатор имеет ёмкость целых 5,18 микрофарада.

После препарирования мы снова вставили все внутренности обратно и зашили пациента. Было решено опробовать его на деле. Без этого наш эксперимент-анализ был бы неполным. Мы вставили мегаэкономитель в хорошо нагруженную розетку.

И… О чудо! Светодиоды и вправду загорелись, как и наши надежды.

Но счётчик нахально и уверенно «крутил» те же киловатт-часы, что и без подключённого чудо-устройства…

И всё же хоть какой-то эффект должен был получиться от включения плёночного конденсатора ёмкостью 5 мкФ параллельно домашней электросети. Другими словами, всё-таки какую гениальную мысль закладывают Дистрибузилио, чтобы хоть как-то оправдать свой обман доверчивых Буратин? Ответим прямо, ёмкость этого конденсатора настолько незначительна, что её хватит только для компенсации реактивной мощности люминесцентного светильника 40 Вт.

Да, вы не ослышались, кроме активной мощности (P, Вт, ватт), которая превращается в полезную работу (движение, вращение, нагрев), некоторые устройства, например двигатели, потребляют ещё и реактивную мощность (Q, вар, вольт-ампер реактивный). Она нужна для создания электромагнитного поля. Так вот, наша стиралка и наш холодильник потребляют эту мощность из сети и загружают её непродуктивно. А если рядом со стиралкой или холодильником в розетку воткнуть конденсатор (нужной ёмкости и рассчитанный на необходимое напряжение), то наши многоуважаемые двигатели холодильника и стиралки будут потреблять реактивную мощность от конденсатора и не будут «загружать электросеть».

А теперь МЕГАВЫВОД: счётчику АКТИВНОЙ энергии, установленному у вас в квартире, абсолютно безразлично, сколько реактивной энергии через него пройдёт. ОН ЕЁ НЕ СЧИТАЕТ.

Повторю, правильно спроектированный счётчик активной энергии учитывает ТОЛЬКО АКТИВНУЮ энергию, которая проходит через него. Так что, устанавливая всякие «мэджик-энерго-сэвинг-боксы», вы можете очень незначительно разгрузить небольшой участок вашей электропроводки от малой доли реактивной мощности. Но ваши старания ваш счётчик никак не оценит.

Поэтому не ведитесь на сказки Дистрибузилио, не покупайте плёночный конденсатор со светодиодной индикацией за $40, если вы, конечно, не хотите почувствовать себя… Буратино.)))

Берегите себя и свои деньги!

Вместо заключения

Мы обратились с блиц-опросом к одному из авторов статьи. Стоит ли пытаться в ответ «нагнуть» государство за непомерный рост тарифов и девальвацию рубля, обманывая электросчётчики? Есть ли реальная выгода от энергоэффективных бытовых приборов?

Конечно, не стоит. Энергосистема постоянно совершенствует методы поиска «воришек». К тому же штраф в десятикратном размере суммы «украденного» охладит любой пыл. И самое главное, нередки случаи гибели «Кулибиных», попытавшихся подключиться мимо приборов учёта. Поэтому игра не стоит свеч.

Сам покупаю только электроприборы с высоким классом (ближе к «А»). Электроэнергия дешеветь не будет. Поэтому это выгодные вложения.

Александр Мальков

Остались вопросы? Задавайте их в комментариях.

В этом подразделе сайта будет представлено описание и принципиальные схемы несложных устройств для экономии электроэнергии . Устройства могут быть полезны при использовании, например, таких часто употребимых бытовых электроприборов, как бойлер, электродуховка, электрочайник и других, которые потребляют большую активную мощность. Также устройства могут быть полезны при использовании не только нагревательных электроприборов но и электронных устройств, телевизор, компьютер и др. Устройства могут использоваться с любыми электросчетчиками, в том числе и с электронными, даже имеющими в качестве датчика шунт или воздушный трансформатор.

Первое из устройств — инвертор реактивной мощности просто вставляется в розетку 220 В 50 Гц и от него питается нагрузка, при этом вся электропроводка остается нетронутой. Заземление не требуется. Инвертор реактивной мощности представляет собой несложное электронное устройство, преобразующее реактивную мощность в активную (полезную). Устройство включается в любую розетку, а от него питается мощный потребитель (или группа потребителей). Оно сделано таким образом, что потребляемый им ток по фазе опережает напряжение (почти как в идеальном конденсаторе). Поэтому счетчик воспринимает устройство как емкостную нагрузку и не учитывает большую часть фактически потребленной энергии.

Второе устройство — генератор обратной мощности включается в любую розетку, никакие вмешательства в электропроводку и заземление не нужны. Потребители питаются как обычно, устройство им не мешает. Но индукционный счетчик (с диском) при этом считает в обратную сторону, а электронные и электронно-механические останавливаются, что тоже неплохо. Устройство приводит к циркуляции мощности в двух направлениях через счетчик. В прямом направлении за счет высокочастотной модуляции тока осуществляется частичный учет, а в обратном – полный. Поэтому счетчик воспринимает работу устройства как источник энергии, питающий из Вашей квартиры всю электрическую сеть. Счетчик при этом считает в обратную сторону со скоростью, равной разности полного и частичного учета. Электронный при этом счетчик будет полностью остановлен.

Теперь немного о юридической стороне вопроса по поводу использования данных устройств. Что касается инвертора реактивной мощности то все зависит от договора (документа) между потребителем и электросетями, который сейчас подписывают все юридические и физические потребители электроэнергии. Нужно договор внимательно прочитать. Если там нет фразы или предложения, где сказано о том, что потребителю запрещено использовать электроустройства, которые сдвигают фазу между током и напряжением больше какого-то значения или, что-то в этом роде (если есть, то кто и как это будет мерять и проверять непонятно), то напрашивается вывод, что применение данного устройства не является нарушением и вообще, к несовершенству электрощетчиков, которые не хотят учитывать реактивную мощность, потребитель не имеет никакого отношения. Но на практике вступать в конфликт с электросетями будет накладно. Поэтому применять данное устройство или нет это все индивидуально. Что касается генератора обратной мощности, то эффективность его в части экономии электричества выше, чем у инвертора реактивной мощности, но скорее всего его применение будет считаться нарушением. Поэтому применять, не применять это тоже все индивидуально.

Эффективный экономер электроэнергии

(реально рабочий, полнейшая инструкция, уникальный материал!)

Инструкция по сборке и наладке прибора

для безучетного потребления электроэнергии

1. Предыстория. Краткий обзор версий
2. Подробное описание схемы и принцип действия
3. Детали и конструкция
4. Инструкция по сборке и наладке

Предыстория. Краткий обзор версий.

Идея создания подобного устройства возникла еще в 1998 году, после знаменитого «Дефолта», когда простому обывателю погреться в холодное время года стало роскошью. То есть теплосети работали, но толку от них было мало, а цена на электроэнергию стремительно росла, опережая зарплату. Вот тогда и появился спрос на всякие там «отмотки». Тогда самым ходовым был трансформаторный способ отмотать счетчик, но он требовал вмешательства в схему учета (надо было поменять фазу и ноль на входе счетчика или взять фазный провод до учета). Раньше было проще — тупо вскрыл, поменял концы, и мотай себе назад. Придет инспектор — лицо кирпичом: типа не я, не знаю и т. д. Да и не каждый инспектор туда лазил. Времена менялись, энергонадзор стал придирчивее, теперь за сорванную пломбу — штраф. А если в доме найдет безучетную розетку, благо уйму приборов изобретено для поиска таковых, мало не покажется.

В начале 2000-х в интернете появилась первая схема для электронной отмотки счетчика. Тогда за схему просили от 50 до 150 долларов США. Подумали всей лабораторией, скинулись да кутили. Я даже счет на Вэбманях открыл. В комплекте оказалось аж три схемы — одна для отмотки, две — способ «обогрев». Долго изучали схемы, высказывали свои мысли, и…

Принцип работы основывался на том, что в первую и четвертую четверть периода сетевого напряжения заряжался накопительный конденсатор током повышенной частоты, а во вторую и четвертую — тупо разряжался назад, в сеть. Автор утверждал, что высокочастотная нагрузка, дескать, не заметна счетчику. В качестве накопительного там использовался полярный электролитический конденсатор. В общем, при первом включении этот самый конденсатор вспучило, если бы не реакция одного человека, кто-то мог остаться без гюз. Опять скинулись, купили батарею неполярных. Включили. Заработало. То есть не совсем. Осциллограммы совпадали с исходными, правда ток оно потребляло, и не маленький, при общей емкости 200 мкФ, амперметр показывал почти 10 ампер. Транзисторы (КТ848А) кипели. Ну ладно. Первым, кто забрал прибор на домашние испытания, был наш зав. кафедрой. На следующий день он торжественно объявил — НИ ХРЕНА оно не отматывает! Правда, и счетчик не особо нагружает, а провода греет. После того, как каждый из нас перетаскал это чудо дамой, в очередной раз скинулись, купили еще и счетчик. Испытали другие схемы —результат тот же. Играли с частотой, скважностью, фазой заряд-разряд, короче со всеми параметрами, которые можно подкорректировать. Результата не было, точнее был — пополнялись горы спаленных радиоэлементов. Дело забросили.

Вспомнили с появлением других схем в интернете и появлением в нашем коллективе новых молодых бойцов. Скачивали все подряд, но в архивах было либо то же самое, либо «усовершенствованное, улучшенное», а принцип оставался тот же — горы, правда уже более современных элементов, росли.

Попадались даже платные архивы и добровольцы, которые отправляли CMC, a потом кусали себя за локти.

Теперь ближе к делу. В схемах с накопительным конденсатором, сом конденсатор является нагрузкой, потому что он заряжается на возрастающей четверти периода, для того, чтоб повернуть диск счетчика назад, его надо зарядить как минимум до напряжения выше сетевого. А если применить дроссели для той же цели? Мысль интересная, и возникла у одного из наших новых электрофакеров. Правда, технически реализовать разряд дросселя в счетчик оказалось сложнее, чем конденсатора. Индуктивность после прекращения тока, может отдать при определенных условиях, энергии даже больше накопленной, но в обратной полярности.

Первая работоспособная схема появилась на свет в ноябре 2009 г. В схеме дроссель работал на частоте 100 Гц. То есть, как и в конденсаторном варианте первая четверть периода — накопление энергии, затем вторая четверть через ключи разрядка в сеть. Правда, экономила она 70-75 процентов мощности нагрузки. Третья и четвертая — по аналогии, только на другой полуволне. Все бы ничего, да габариты устройства для киловаттной нагрузки были очень уж громоздкими. Дроссель мотали на железе от киловаттного трансформатора от сварочного аппарата. Конструкция в народе не пользовалась спросом, поэтому разработки велись в сторону уменьшения габаритов и себестоимости.

Вторым этапом стало перемещение рабочей частоты в сторону единиц килогерц, с модуляцией удвоенной сетевой частотой. Кстати, осциллограммы на сайте, соответствуют именно этой схеме. Дроссель мотали уже на пермаллоевых сердечниках. Принцип остался тот.же, за исключением того, что энергия передавалась в дроссель-обратно несколько сотен раз за период. Схема завоевала популярность среди изготовителей. Но пермаллой — довольно эксклюзивный раритетный материал, и его запасы в наших недрах оказались черезчур ископаемыми. Да и повышенная чувствительность к соотношению мощность-индуктивность дросселя деюла ее узконаправленной. Хотя…. Встраивал ее народ в электрокотлы, электроплиты…. Это март 2010 года.

Дальше стал вопрос: либо снижать габариты, либо удешевлять производство. В сентябре 2010 родилась еще одна идея. А зачем вообще синхронизировать это все с сетью? Разработки пошли в двух направлениях: увеличение частоты или использование доступных материалов. Схемы обоих устройств одинаковые, различия только в рабочей частоте, моточных данных и номиналами некоторых элементов. Именно эти два варианта и легли в основу данного документа. А в ноябре 2010 года, один из наших покупателей предложил еще и защиту от перегрузок по току и превышения выходного напряжения.

Список файлов архива:

ec2.pdf — собственно схема;
readme.pdf — описание и все по сборке и настройке;
calc103 — программа для расчета дросселя на феррите;
parametry diodov i tranzistorov.zip — здесь можете подобрать себе транзисторы и диоды;
RadioAmCalc 1.17.zip — программа для расчета дросселя на железе;
read_me.txt — этот файл.

Прибор для экономии электроэнергии Electricity Saving Box: спаситель для кармана или чушь от шарлатана?

12 января 2015Стать богатым

Лайфхакер предлагает вам узнать всю правду об устройствах под общим названием Electricity Saving Box от спецов своего дела, как один из них сам себя в шутку называет, инженера-электрика 80 lvl.

Экономические потрясения заставляют каждого из нас задуматься о сокращении расходов. И в последнюю очередь хочется отказывать себе в привычных радостях: еде, шопинге и походах в кино. Так что бы такое второстепенное отдать в жертву затягивающемуся поясу, пока он не превратился в удавку? Пока вы размышляете над сложным выбором, кажется, что выход находит вас самих. Добряк-сосед, услужливый коллега или любимая социалка предлагает приобрести небольшую коробочку, которая сможет уменьшить расходы на оплату электроэнергии. Вставил приборчик в розетку, и экономия начинает радовать ростом на десятки процентов! Доказательная база эффективности передовой технологии основывается на одобряющих отзывах счастливых покупателей и неоспоримых видеороликах с YouTube. Но так ли всё хорошо, как то преподносит нам реклама?

Далее Лайфхакер приводит вам занимательную статью от трепанационной бригады в составе хирурга LoneWolf и его ассистента operby, размещённую в оригинале на страницах интернет-издания «Энергодиспетчер».

Разбираем прибор для экономии электроэнергии

С обратной стороны печатная плата, которая крепится двумя шурупами, выглядит так:

Измерения показали, что этот чёрный тайный конденсатор имеет ёмкость целых 5,18 микрофарада.

И… О чудо! Светодиоды и вправду загорелись, как и наши надежды.

Но счётчик нахально и уверенно «крутил» те же киловатт-часы, что и без подключённого чудо-устройства…

Берегите себя и свои деньги!

Вместо заключения

Александр Мальков

Остались вопросы? Задавайте их в комментариях.

Мой опыт изготовления своими руками прибора экономии электроэнергии

В последнее время Я часто стал встречать рекламу в интернете чудо прибора, который достаточно просто включить в розетку и он обеспечит 30-40 процентов экономии электроэнергии. И вот такой купил мой друг на рынке за 35$, но к своему удивлению он не смог заметить за несколько месяцев даже намека на экономию. Я его уговорил разобрать и посмотреть, что внутри. А там только схема питания для светодиодов, установленных в корпусе- в общем полный развод.

Долго пришлось ему рассказывать основы электротехники и про то, какие схемы действительно позволяют достичь экономии. Я даже поделился своим опытом самостоятельного изготовления схем для бытовых нужд для своего дома. Более подробно про чудо приборы заводского изготовления читайте в конце статьи, а сейчас Я расскажу про основополагающие принципы и свой самостоятельный опыт изготовления устройств для экономии электроэнергии в своей квартире.

Как можно сэкономить электроэнергию.

Любая полная мощность состоит из полезной активной, которая производит работу и реактивной, от которой пользы нет. Она снижает эффективность всей энергосистемы.

Мы с вами по нашим электрическим счетчикам в домах, квартирах, гаражах и т. п. платим только за потребление активной энергии. А заводы и фабрики платят и за реактивную энергию, учет которой ведут специальные счетчики. Именно они ее кстати и производят при помощи оборудования с большой индуктивной составляющей.

Реактивная энергия берется из электросети для создания магнитного поля (в катушке, обмотках электродвигателя и т. п.) или электрического (в конденсаторе).

Говоря простыми словами — это электрическая энергия в электросети, которая у потребителей не используется, поэтому и Мы с вами за неё не платим. Реактивную составляющую электроснабжающие организации стараются максимально снизить с помощью конденсаторных установок так, как она снижает эффективность передачи электроэнергии.

Поэтому понятно возникновение идеи преобразования в домашних условиях реактивной энергии в полезную активную. Это можно сделать с помощью разных схем с использованием конденсаторов, которых на просторах инернета можно найти очень много. Поиском и реализацией этих схем занимался Я и мои коллеги электрики, поэтому хочу поделится своим опытом.

Опыт использования различных схем устройств экономии электроэнергии.

Сразу хочу огорчить, что сэкономить не получилось, но за то вышло хорошее устройство для подавления помех в домашней электропроводке и эффективная грозозащита. Если не верите проверьте на своем опыте.

Все подобные приборы используют в своей схеме накопители энергии или конденсаторы. Только предупреждаю, что в интернете есть ошибочные схемы при реализации, которых возможно возникновение короткого замыкания, вследствие чего может возникнуть возгорание вашего творения. Причем авторы статей утверждают, что им удалось добиться экономии до 50 процентов, всем кто хорошо знает электротехнику просто становится смешно от такого бреда.

Новые электронные счетчики считают принципиально по-другому, поэтому самодельные схемы Вам не помогут, и даже могут повредить электронику устройства. Не так давно мой друг решил сделать своими руками и опробовать штуковину для экономии, которая проработала несколько минут пока не сгорела микросхема внутри счетчика.
Остановимся теперь на заводских приборах.

Приборы для экономии электроэнергии заводского изготовления.

Сейчас в средствах массовой информации и в интернете активно рекламируется чудо-прибор, который позволяет экономить до 30% электроэнергии в домашних условиях. У него много разных названий SmartBox, Energy Saver, Экономыч и др. Но суть у них всех одна втыкаешь просто в розетку и значительно меньше платишь по счетам.

С более подробной информацией вы можете ознакомиться на официальном сайте-производителя.

По словам производителя они обладают функциями по фильтрации помех, защиты от ударов молнии, перекоса фаз и да же преобразуют реактивную электрическую энергию в активную. Но к сожалению реализовать это все в одном не большом приборе на современном этапе развития технологий не возможно. Да в промышленных масштабах возможно добиться экономии максимум 10-15 процентов с использованием дорогих и объемных устройств.

Все производители аппаратов для экономии электроэнергии в домашних условиях на самом деле жульничают и продают бесполезное барахло.

Использовать устройства для экономии электричества в домашних условиях лишено всякого смысла. Но есть другие эффективные методы, позволяющие сэкономить при чем значительно. Читайте о них в следующей нашей статье.

P.s. Современная электроника и бытовая техника конструктивно выпускается с возможностями по компенсации реактивной энергии. Например, при производстве компьютерных блоков питания известные производители очень серьезно подходят к подбору комплектующих, что позволяет сократить реактивную составляющую и сэкономить от 5 до 10 % электроэнергии.

10 лучших самодельных лайфхаков для экономии денег на электричестве

Свяжитесь с нами отдел новостей Подписывайся Часто задаваемые вопросы Найдите свою ставку

Автор NOPEC, 18 апреля 2019 г.

Если вы хотите сэкономить на счетах за электроэнергию, вам нужно в первую очередь разобраться с предметами в вашем доме, которые больше всего потребляют электричество. Вы можете подумать, что у вас нет ни времени, ни денег, чтобы вносить такие радикальные изменения в потребление электроэнергии. Но это потенциально может сэкономить вам сотни долларов в конце года. Эти 10 лайфхаков помогут положить дополнительные деньги в ваши карманы, сэкономив на ненужных расходах на электроэнергию. И их так легко сделать, что вам даже не понадобится помощь электрика или мастера на все руки.

1. Выключайте термостат на ночь

Большинство из нас спится лучше, когда в доме немного прохладнее, чем хотелось бы, когда мы бодрствуем, но знаете ли вы, что на самом деле можно сэкономить деньги на счета за электричество, выключив термостат на ночь? Поскольку ночью на улице прохладнее, для охлаждения дома требуется гораздо меньше энергии. В большинстве домов прохлада сохраняется все утро, и вам не придется снова включать кондиционер до позднего вечера.

2. Замените фильтр переменного тока

Для эффективной работы домашней электрической печи требуется регулярное техническое обслуживание. Если вы никогда не меняете фильтры в печи, вы не только подвергаете себя и свою семью риску из-за опасных аллергенов, но и потенциально разрушаете свою систему отопления и охлаждения. Меняйте фильтры по крайней мере один раз в начале осени и весной для оптимальной работы. Забитый грязью фильтр не будет работать так эффективно, что заставит вашу систему работать с большей нагрузкой и потреблять больше энергии.

3. Отключите его от сети, если вы его не используете

Когда вы в последний раз использовали DVD-плеер в своей спальне? Или дополнительный телевизор в подвале? Американцы тратят не менее 50 долларов в год на электрические устройства, которые подключены к сети и не используются. Даже если вы в настоящее время что-то не используете, оно все равно тратит энергию впустую, используя резервную мощность. Чтобы сэкономить деньги на счетах за электричество, просто помните: если вы не использовали его как минимум месяц, отключите его от сети!

4. Бросьте полотенце

Правильно, когда будете сушить следующую партию белья, бросьте вместе с ней сухое полотенце. Сухое полотенце поможет впитать лишнюю воду, которую многие стиральные машины оставляют на вашей одежде, и заметно сократит время сушки. Даже если у вас есть газовая сушилка, вы все равно можете сэкономить на счетах за электричество. Чем меньше работает сушилка, тем больше вы экономите.

5. Никогда не используйте горячую воду в электрических стиральных машинах

Помимо экономии на счетах за электроэнергию, существует множество причин не стирать одежду в горячей воде. Во-первых, горячая вода даст вашей одежде усадку и изнашивает ее быстрее. Во-вторых, горячая вода в вашей стиральной машине не нагревается настолько, чтобы убить микробы. Ваша сушильная машина справится с задачей уничтожения микробов гораздо лучше, чем горячая вода в стиральной машине. Наконец, нагрев воды в электрической стиральной машине — одна из самых больших потерь электроэнергии и денег в вашем доме.

6. Стирайте полные партии белья

Всегда загружайте полные партии белья, независимо от типа стиральной или сушильной машины. Вы можете сэкономить до 30 долларов в год, просто стирая на одну партию белья в неделю меньше.

7. Выключите свет

Этот совет очевиден, но многие из нас виноваты в том, что не выполняют его. Выходя из комнаты, всегда выключайте свет. Это один из самых простых способов сэкономить на счетах за электричество.

8. Высушите посуду на воздухе

Отключение режима «сухой нагрев» на электрической посудомоечной машине может значительно сэкономить на счетах за электроэнергию в течение года. Все, что делает этот параметр, — это выпаривание посуды насухо. Зачем тратить деньги на подогрев воздуха, если позволить им высохнуть самостоятельно бесплатно?

9. Поддерживайте прохладу в холодильнике

Установите холодильник на 40 градусов. Многие люди скажут вам установить холодильник на 35-38 градусов, но на самом деле в этом нет необходимости. Вы когда-нибудь тянулись к задней стенке холодильника и доставали кусок застывшего сливочного масла? Слишком низкая температура в вашем холодильнике приведет к тому, что он будет работать менее эффективно, что будет стоить вам денег, а продукты в холодильнике останутся замороженными.

10. Используйте светодиодные лампы

Замена ламп накаливания на светодиоды может показаться дорогой, но если подумать, насколько меньше электроэнергии потребляют светодиодные лампы по сравнению с лампами накаливания в течение срока службы каждой из них, вы удивитесь, почему у вас когда-либо были лампы накаливания.

Срок службы многих светодиодов составляет в среднем 25 000 часов, тогда как срок службы ламп накаливания составляет около 750 часов. Если учесть, сколько ламп накаливания вам придется купить в течение 25 000 часов, стоимость покупки одних только новых ламп накаливания ошеломляет. К этому добавляется стоимость электроэнергии. Чтобы зажечь лампу накаливания в течение 25 000 часов, требуется 240 долларов, а не 40 долларов для светодиода. Если вы умножите все это на количество лампочек в вашем доме, вы увидите, как переход на светодиодные лампы потенциально может сэкономить вам сотни на счетах за электроэнергию всего за десять лет.

Хотите больше способов сэкономить на счетах за электричество? Подпишитесь на информационный бюллетень NOPEC Energy Connection, чтобы получать советы по энергосбережению и шансы выиграть технологию умного дома.

50 очень простых способов сэкономить на затратах на электроэнергию

Следите за тем, чтобы ваши счета за коммунальные услуги сокращались с помощью этих умных (и простых!) энергосберегающих проектов, которые вы можете сделать своими руками.

Каждый редакционный продукт выбирается независимо, хотя мы можем получать компенсацию или партнерскую комиссию, если вы покупаете что-то по нашим ссылкам. Рейтинги и цены точны, а товары есть в наличии на момент публикации.

1 / 50

Семейный мастер на все руки

Перейдите на лампы компактных люминесцентных ламп

Лампы компактных люминесцентных ламп обеспечивают 10 000 часов света и потребляют 10,40 долларов США за электроэнергию (по цене восемь центов за киловатт-час). Чтобы получить такую же мощность с лампами накаливания, вам пришлось бы использовать семь лампочек, что обошлось бы дешевле, но электричество стоило бы 48 долларов. Ознакомьтесь с нашим руководством по КЛЛ, чтобы знать, во что вы ввязываетесь.

2 / 50

Ознакомьтесь с другими блестящими способами сэкономить деньги в вашем доме:

3 / 50

Семейный мастер на все руки

Добавьте умные выключатели к светильникам

Установите умные выключатели и сэкономьте до 100 долларов в год. Датчики движения — идеальное решение для неработающих ламп. Они автоматически отключаются, чтобы вы не тратили электроэнергию. Датчики движения отлично подходят для домашней безопасности, но знаете ли вы секреты, о которых вам не расскажет установщик домашней безопасности?

5 / 50

Семейный мастер на все руки

Герметизация чердачных утечек

Небольшие утечки воздуха в неизолированные чердачные помещения являются основным источником потерь тепла во многих домах. Вот как найти места утечки и заткнуть их, не тратя много денег.

6 / 50

fixer00/Shutterstock

Используйте продукты Energy Star

По данным Energystar. gov, люди сэкономили более 30 миллионов долларов на счетах за коммунальные услуги и помогли сократить выбросы парниковых газов с помощью продуктов с рейтингом Energy Star. Эти сверхэффективные продукты включают в себя КЛЛ и светодиодные лампочки, бытовую технику, строительные материалы, такие как окна и двери, оборудование для отопления, вентиляции и кондиционирования воздуха и многое другое.

В среднем домохозяйство тратит 2000 долларов в год на счета за электроэнергию. Energy Star заявляет, что приборы с ее маркировкой могут сократить эти счета на 30 процентов, что означает ежегодную экономию около 600 долларов. Но вам не нужно заменять все, чтобы увидеть экономию. Простая замена восьмилетнего холодильника новой моделью Energy Star может сэкономить 110 долларов в год или больше на электричестве.

Переход на продукты Energy Star не только является одним из лучших советов по бережливому образу жизни, но также позволяет вам воспользоваться преимуществами их экономии энергии и может претендовать на получение налоговой скидки на возобновляемые источники энергии для жилых помещений.

8 / 50

Семейный мастер на все руки

Изоляция воздуховодов в подвальных помещениях

Негерметичные неизолированные воздуховоды в подвальных помещениях и на чердаках тратят огромное количество энергии и денег. Используйте изоляцию для воздуховодов, чтобы быстро решить проблему с большой и немедленной отдачей. Узнайте, как утеплить воздуховоды подполья.

9 / 50

Семейный мастер на все руки

Закрытие регистров тепла

Обогревать неиспользуемые помещения кажется расточительством, но закрытие регистров тепла может на самом деле увеличить расходы на отопление, особенно в новых системах. Вот как можно сэкономить энергию, закрывая нагревательные регистры.

10 / 50

Семейный мастер на все руки

Утепление стен

Получите максимальную энергоэффективность от изоляции, заполнив все зазоры, избегая сжатия, заделывая отверстия в каркасе и используя другие советы экспертов. Даже небольшие зазоры могут снизить эффективность на целых 25 процентов. Узнайте все об утеплении стен.

11 / 50

Семейный мастер на все руки

Используйте меньше горячей воды

Вот совет, который может сэкономить вам большие деньги на счетах за коммунальные услуги. Если вы стираете и полоскаете одежду в горячей воде, вы тратите кучу денег на нагрев всей этой воды.

Сок, необходимый для питания мотора машины, стоит недорого — большие затраты на нагрев всей этой воды. Моющие средства предназначены для работы при температуре от 65 до 85 градусов по Фаренгейту. Холодная вода так же эффективна для ополаскивания, как и теплая или горячая. Так что верните эти настройки температуры!

Проверьте температуру воды в ванне сразу после ее заполнения. Вы просто можете обнаружить, что даже холодная установка в цикле стирки выше 65 F, и горячая вода даже не нужна. Просто убедитесь, что вы никогда не кладете одну из этих 11 вещей в стиральную машину.

12 / 50

Фото: You Touch Pix of EuToch/Shutterstock

Использование таймера водонагревателя

Это устройство позволяет запрограммировать время включения и выключения водонагревателя в течение 24 часов. Каждое домохозяйство отличается, и вы должны определить, исходя из вашего потребления горячей воды, подходит ли вам таймер.

Еще лучше, попробуйте эти удивительные технические инструменты для дома, в том числе тот, который позволит вам отключить воду дома.

13 / 50

Семейный мастер на все руки

Используйте уплотняющую прокладку

Если вы видите свет, проникающий под наружные двери, воздух также выходит. Возьмите несколько упаковок самоклеящихся уплотнителей из вспененного каучука и отправляйтесь в город, герметизируя все двери, ведущие наружу.

Уплотнитель уже установлен, но вы все еще страдаете от высоких счетов за газ? Возможно, пришло время заменить полосы, установленные предыдущими владельцами. Обязательно ознакомьтесь с этим удобным руководством по установке уплотнителя.

14 / 50

Serenethos/Shutterstock

Регулярная замена фильтра печи

По мнению экспертов, домовладельцы должны менять фильтры печи один раз в месяц. А регулярная замена фильтра не только продлевает срок службы вашей печи, но и улучшает качество воздуха в вашем доме и снижает затраты на электроэнергию.

15 / 50

Africa Studio/Shutterstock

Использование бельевой веревки

Простая бельевая веревка позволяет бесплатно сушить одежду, используя энергию солнца вместо дорогостоящего электричества. Электрические сушилки для белья могут сильно ударить по вашему кошельку, особенно если у вас большая семья.

В то время как бельевая веревка требует ручного труда, чтобы повесить одежду, вы будете наслаждаться свежим, естественным запахом белья, а также снизите счет за коммунальные услуги.

16 / 50

David Spates/Shutterstock

Попробуйте мини-сплит-систему HVAC без воздуховодов

Когда придет время заменить вашу систему HVAC, подумайте о переходе на мини-сплит-систему без воздуховодов. Сверхэффективные системы требуют меньше труда при установке, не требуют воздуховодов и позволяют охлаждать/обогревать дом по зонам (упрощая воздушный баланс), а не по всему дому.

Это может положительно сказаться на ваших затратах энергии. Узнайте об этих других умных способах сэкономить деньги на затратах на электроэнергию.

17 / 50

Повторное остекление окон

Вместо того, чтобы раскошелиться на сумму от 5000 до 10 000 долларов США, чтобы заменить все ваши старые окна новыми, рассмотрите возможность ремонта старых окон самостоятельно. Имея несколько сотен долларов в расходных материалах (наждачная бумага, краска, оконная глазурь и т. д.), вы будете готовы заново застеклить каждое окно в вашем доме.

Хотя это может занять много времени, вы можете расставить приоритеты по комнатам. Снимайте окна одно за другим, чтобы покрасить, заново остеклить и, при необходимости, заменить треснувшее стекло. Начните остекление ваших окон здесь.

18 / 50

Семейный мастер на все руки

Техническое обслуживание кондиционера

Лучший способ поддерживать работу вашего кондиционера с максимальной эффективностью — ежегодно уделять пару часов базовому техническому обслуживанию — очистке и выпрямлению ребер, замене фильтра и смазке. двигатель.

Примерно половина среднегодового счета за электроэнергию (газ и электричество) среднего дома, около 1000 долларов США, тратится на отопление и охлаждение. Кондиционеры, размещенные под прямыми солнечными лучами, потребляют на 10 процентов больше электроэнергии.

Если ваш находится на солнце, посадите поблизости высокие кустарники или затеняющие деревья, но не закрывайте устройство и не препятствуйте потоку воздуха. Разместите оконные блоки с северной стороны дома или установите над ними навес. Ознакомьтесь с этими 21 советом по обслуживанию кондиционера и домашнему охлаждению.

19 / 50

Семейный мастер на все руки

Подключите электронику к удлинителю

Электроника потребляет много энергии, даже когда она выключена. Хватит тратить электроэнергию. Подключите их к удлинителю, затем выключите удлинитель.

По данным Министерства энергетики, семьдесят пять процентов использования электроэнергии домашней электроникой происходит, когда она выключена. Эти «энергетические вампиры» целый день высасывают электричество, обходясь вам дополнительно в 100 долларов в год.

Так что, если вы хотите оставить Бена Франклина в бумажнике, отключите электронику или подключите ее к удлинителю, а затем выключите удлинитель.

20 / 50

Семейный мастер на все руки

Очистка воздуховода сушилки

Засорение сетчатого фильтра или воздуховода сушилки резко снижает эффективность вашей сушилки, независимо от того, газовая она или электрическая. Очищайте сетчатый фильтр после каждой загрузки и очищайте выхлопной канал один раз в год. Показанный здесь пылесос оснащен шнековой щеткой, которая крепится к дрели для очистки воздуховодов.

Электрические сушилки потребляют около 85 долларов США электроэнергии в год. По данным Consumer Energy Center, грязный экран для ворса может привести к тому, что сушилка будет потреблять на 30 процентов больше электроэнергии (25 долларов в год). Накопление ворса также является частой причиной пожаров.

21 / 50

Семейный мастер на все руки

Слив водонагревателя

Чтобы сделать водонагреватель еще более эффективным, слейте воду из бака и смойте осадок на дне. В противном случае вы могли бы нагревать несколько дюймов осадка, прежде чем нагревать воду.

Если ваш электрический водонагреватель теплый или горячий на ощупь, он теряет тепло. Оберните его изолирующим одеялом (продается в домашних центрах). Устали от громоздкого водонагревателя? Попробуйте инвестировать в безбаковый водонагреватель.

22 / 50

Семейный мастер на все руки

Попробуйте Smart Metering

Программы интеллектуального учета различаются в разных коммунальных компаниях, но основная идея одна и та же: коммунальное предприятие устанавливает специальный «умный» счетчик, который отслеживает, сколько электроэнергии вы используете.

Коммунальная служба использует эти данные, чтобы убедиться, что ее энергосистема не перегружена и не вызывает отключения электроэнергии. Если сеть приближается к мощности, коммунальное предприятие может отключать основные бытовые приборы на короткие промежутки времени (например, на 15 минут в час). Не все компании предлагают интеллектуальные измерения, но некоторые делают это, а многие другие рассматривают это.

Что в этом для вас? Деньги! Некоторые программы платят за регистрацию. Другие позволяют вам просматривать использование вашего дома в режиме онлайн в режиме реального времени, чтобы вы могли лучше управлять потреблением электроэнергии.

Другие позволяют выбрать тариф «в режиме реального времени» или «по времени использования», что позволяет платить меньше за электроэнергию, потребляемую в непиковые часы (например, в будние дни с полудня до 20:00). Эти планы вознаграждают вас за использование электричества, когда оно самое дешевое.

Интеллектуальный замер имеет смысл, если вы весь день находитесь вне дома. Вы не заметите и не будете беспокоиться, если что-то отключится (хотя это хорошая идея и для всех остальных!). По данным SRP, энергетической компании, эти планы урезают ваш счет на семь процентов, что составляет 140 долларов США при среднем годовом счете за электроэнергию в размере 2000 долларов США.

Обратитесь в местную компанию, чтобы узнать, какие программы интеллектуального учета доступны в вашем регионе. Кроме того, убедитесь, что вы правильно защищаете свою электронику с помощью этих советов.

23 / 50

Очистка змеевиков холодильника

Змеевики конденсатора холодильника расположены на задней стенке холодильника или на его днище. Когда змеевики забиты пылью, шерстью домашних животных и паутиной, они не могут эффективно отдавать тепло.

В результате ваш компрессор работает усерднее и дольше, чем он был рассчитан, потребляя больше энергии и сокращая срок службы вашего холодильника. Очистите змеевики щеткой для чистки змеевиков и пылесосом.

Щетка для очистки теплообменника, которую можно сгибать, чтобы поместиться в труднодоступных местах, отлично справляется со своей задачей. Поищите в Интернете или в магазинах бытовой техники. Чтобы получить советы по ремонту холодильника (без звонка в сервисную службу), ознакомьтесь с нашим руководством и узнайте, как быстрее убраться в каждом доме.

24 / 50

Семейный мастер на все руки

Запечатайте редко используемый дымоход

Дымоходы камина могут быть чрезвычайно неэффективными, позволяя вашему теплому внутреннему воздуху исчезать, как дым в дымоходе. Если у вас есть герметичные стеклянные двери, закрывающие проем, вы в хорошей форме. Если нет, то сработает специальный воздушный шар или заслонка на дымоходе.

Для каминных дымоходов, которые редко или никогда не используются, надуйте дымоходный шар внутри дымохода, чтобы остановить утечку воздуха. Покупайте напрямую в компании. Частично надуйте шар ртом или с помощью насоса, затем воткните его в дымоход и надуйте до конца.

Вставлять и вынимать многоразовый воздушный шар может быть грязно (вот когда нужно чистить дымоход), поэтому вам не нужно возиться с дымоходными шарами, если вы регулярно пользуетесь камином. Но это не означает, что нужно мириться с потерей энергии.

Вместо этого установите систему демпфера в верхней части дымохода, например Chim-a-lator, которая закрывает верхнюю часть дымохода, когда дымоход не используется. Рычаг в камине управляет заслонкой с помощью длинного троса.

Установка включает в себя прикрепление заслонки и заглушки к верхней части дымохода, а затем установку рычага в камине. Если вам неудобно работать на крыше, наймите трубочиста или каменщика, который установит для вас систему.

25 / 50

AdamEdwards/Shutterstock

Закрыть камин

Дровяные камины могут обогреть комнату, но чаще всего они лишают дом тепла, позволяя ему выходить через дымоход. Если у вас есть современный камин с забором холодного воздуха снаружи, убедитесь, что вы оборудовали его герметичной дверцей.

Если у вас есть старый камин, в котором для горения используется комнатный воздух, оборудуйте его дверцей с работающими вентиляционными отверстиями. И держите эти вентиляционные отверстия открытыми только тогда, когда у вас есть огонь в камине. В противном случае тепло будет постоянно высасываться из дома.

Герметичные двери имеют прокладки, которые герметизируют двери. Они крепятся к проему в каменной кладке, как и другие дверные системы, но герметизируют пространство, чтобы нагретый воздух не просачивался в дымоход. Цены начинаются от 700 долларов. (Да, это много по сравнению со стоимостью обычных дверей, которые начинаются примерно с 230 долларов. )

26 / 50

Семейный мастер на все руки

Кондиционеры с крышкой

Комнатный кондиционер поддерживает прохладу в части дома. Проблема в том, что в комнате будет прохладно всю зиму, если она не накрыта должным образом. Если у вас есть оконный блок, лучшее решение — снять его, чтобы холодный воздух не проходил через него и вокруг него.

Если вы решите оставить его или у вас есть постоянно установленный настенный блок, возьмите немного съемного герметика и крышку оконного кондиционера, чтобы защитить от холода. А если у вас есть центральный кондиционер, ежегодная его очистка также может сэкономить вам энергию и деньги.

Поместите чехол поверх кондиционера снаружи, надев вшитые угловые ремни на нижние углы. Оберните средние ремни под и вверх по бокам устройства, затем закрепите их сверху.

Внутри дома нанесите съемный герметик вокруг кондиционера в месте его соприкосновения со стеной или окном. Если кондиционер встроенный, загерметизируйте его латексным герметиком.

27 / 50

Семейный мастер на все руки

Добавьте заслонку к вентиляционному отверстию сушилки

В вашей прачечной холодно зимой? Холодный воздух может проходить через вентиляционное отверстие сушилки. Вентиляционное отверстие должно иметь заслонку (или заслонки) на конце, чтобы остановить проникновение воздуха.

Выйдите на улицу и убедитесь, что есть дверца и что она не застряла. Если заслонка работает хорошо, проверьте уплотнение. Если он трескается и отслаивается, возможно, через него поступает холодный воздух. Срежьте старый герметик, убедитесь, что вентиляционное отверстие находится на одном уровне с сайдингом, и нанесите новый латексный герметик.

Если створка не закрывается сама по себе, попробуйте очистить ее, а затем нанесите силикон на точку поворота. Если заслонка по-прежнему не закрывается, замените ее. Новая вентиляция в домашних центрах стоит около 20 долларов, а ее установка займет всего около 15 минут.

Начните с обрезки уплотнения вокруг вентиляционного отверстия на сайдинге с помощью универсального ножа. Удалите все винты и отсоедините воздуховод, ведущий к осушителю. Выдвиньте старую вентиляционную решетку из стены, вставьте новую и снова прикрепите ее к воздуховоду. Загерметизируйте вентиляционный фланец.

28 / 50

Семейный мастер на все руки

Создание воздушного барьера на открытых перекрытиях

Строители часто устанавливают перекрытия там, где они хотят разместить шкафы или встраиваемые светильники, а иногда они используют перекрытия для размещения каналов отопления. Софиты имеют высокий потенциал утечки, особенно если они содержат встроенные светильники.

Обратитесь к эскизу вашего дома и при необходимости покопайтесь в изоляции, чтобы найти его. Изоляция из отражающей фольги, иногда называемая «пузырчатой изоляцией», хорошо работает в качестве воздушного барьера для потолков.

Он гибкий и всего около 1/4 дюйма. толстый, легко режется ножницами. Вы должны очистить изоляцию от окружающего дерева, чтобы герметик приклеился. Затем покройте фольгу изоляцией, когда закончите.

Однако не размещайте изоляцию в пределах трех дюймов от встраиваемых светильников, если только светильник не имеет рейтинг IC (для «контакта изоляции»). Рейтинг будет указан на этикетке внутри встроенной банки.

29 / 50

Семейный мастер на все руки

Использовать штормовые окна

Штормовые окна не новы, но они определенно улучшены. Новые открываются и закрываются, и их можно оставлять включенными круглый год. Некоторые предлагают покрытия с низким коэффициентом излучения для дальнейшего сокращения потерь тепла. Вы можете использовать низкоэмиссионные версии, даже если ваши окна уже имеют низкоэмиссионное покрытие.

Вы увидите наибольшую отдачу, когда они используются поверх окон с одним стеклом. Но не используйте штормовые окна поверх алюминиевых окон — скопление тепла между двумя окнами может повредить алюминий, а просверливание отверстий для установки может привести к протечкам.

Вы можете купить или заказать штормовые окна в домашнем центре, но у вас могут возникнуть проблемы с поиском низкоэмиссионных моделей. Двумя источниками являются Menards и Larson Windows and Doors. Перед заказом измерьте высоту и ширину окна (снаружи). Установка своими руками занимает около 30 минут на одно окно.

«Почти в половине домов в США окна с одинарным остеклением. Окна являются основными источниками потерь тепла, но штормовые окна с низким уровнем излучения могут сократить эти потери более чем на 50 процентов». — Министерство энергетики США.

30 / 50

Семейный мастер на все руки

Заполните зазоры вокруг электрических коробок

Электрические розетки и выключатели на наружных стенах могут пропускать много холодного наружного воздуха в дом. Сложите все розетки в обычном доме, и вы можете получить серьезные потери тепла, поэтому стоит потратить 10 минут на каждую розетку, закрывая отверстия.

31 / 50

Семейный мастер на все руки

Заполнение зазоров под раковинами

Отодвиньте накладки на сантехнических трубах, где они входят в наружные стены, и вы, вероятно, увидите большие зазоры вокруг труб. В холодную погоду вы также можете почувствовать сквозняк.

Все, что нужно, это баллончик с монтажной пеной, чтобы закрыть течи. (Кроме того, вы не поверите, эти 12 умопомрачительных способов применения пены для распыления.)

Энергично встряхните баллончик, затем распылите пену вокруг труб внутри стены. Не заполняйте щель полностью — пена расширится. Если он расширяется слишком сильно и вы не можете снова установить накладку, подождите, пока она высохнет, а затем срежьте ее заподлицо со стеной канцелярским ножом.

33 / 50

Семейный мастер на все руки

Заделайте небольшие отверстия в чердаке пеной и герметиком

Горячий воздух поднимается вверх, поэтому протечки в потолке еще хуже, чем протечки в стенах. И во многих домах этот поток воздуха через потолки на чердак является источником №1 теплопотерь.

Вы можете проверить герметичность вокруг потолочных светильников и люка на чердак с помощью ароматической палочки. Но единственный способ обнаружить другие протечки — залезть на чердак, снять изоляцию и поискать их.

Большинство утечек происходит там, где через потолок проходят дымоходы, электрические и водопроводные линии. Хотя чердак — неприятное место для работы, заделка этих утечек — простой проект — в основном заделка и запенивание щелей.

34 / 50

Семейный мастер на все руки

Добавить дворника

Если вы чувствуете ветерок и видите дневной свет под своей входной дверью, это дорого вам обходится. Это также означает, что вам необходимо отрегулировать дверной порог или установить новый дверной доводчик. Самое сложное в их замене — это снять дверь.

Начните с настройки порога. Более новые версии имеют винты, которые поднимают и опускают их. Поворачивайте все пороговые винты до тех пор, пока дверь не будет открываться и закрываться без особого сопротивления и сквозняка не будет.

Если это не помогло или у вашего порога нет регулировочных винтов, замените щетку. Если вашей проблемой является раздвижная дверь патио со сквозняком, вот как ее исправить.

35 / 50

Евгений Прожирко/Shutterstock

Убавь жару

Все мы уже знаем, что в зимние месяцы отключите термостат, и вы сэкономите деньги. И это правда. По данным Министерства энергетики, на каждый градус понижения температуры термостата вы экономите один процент на счете за электроэнергию.

Но у понижения температуры есть большой недостаток — чтобы не замерзнуть, нужно надевать дополнительную одежду. Решение? Используйте обогреватель, чтобы чувствовать себя комфортно в комнате, где собираются члены семьи, например в гостиной.

Камины и каминные топки могут обеспечить обогрев помещений, но самый простой способ обогреть помещение — электрические обогреватели. Хотите знать, как установить газовый камин? Вот полное руководство.

36 / 50

Семейный мастер на все руки

Люки и двери на кнопках

После герметизации чердачных байпасов, возвращаясь с чердака, верните изоляцию на место с помощью старой ручки от метлы или палки. Затем закончите, запечатав люк доступа самоклеящимся уплотнителем из пеноматериала.

Возможно, вам придется добавить новые деревянные упоры, чтобы обеспечить лучшую поверхность для уплотнителя и достаточно места для крепежа с крючками. Расположите проушины так, чтобы слегка сжимать уплотнитель, когда вы запираете люк. Используйте аналогичную процедуру, если у вас есть распашная дверь, ведущая на чердак.

37 / 50

Семейный мастер на все руки

Герметизация воздуховодов

Когда нагретый или охлажденный воздух выходит из воздуховодов, особенно в подвале и на чердаке, печь или кондиционер должны работать дольше (и потреблять больше топлива), чтобы увеличить жилую площадь. дом до температуры на термостате.

Наш эксперт по отоплению признался, что никогда не думал, что утечка в воздуховоде может быть серьезной проблемой, пока не увидел термографическое изображение, показывающее, сколько тепла теряется на стыках воздуховодов. Сегодня он верит в герметизацию воздуховодов.

38 / 50

Семейный мастер на все руки

Устранение утечек воздуха снаружи

Загляните за любой компрессор кондиционера или теплообменник, и вы найдете как минимум одно большое отверстие для водопровода и проводки. Обычно он больше, чем должен быть, и иногда лишь частично затыкается большим комком электрозамазки, что делает его хорошим местом для выхода тепла и проникновения мышей.

Сделайте эти отверстия более герметичными и менее неприглядными с помощью 1 -1/2 дюйма резиновый сантехнический сапог.

39 / 50

Семейный мастер на все руки

Трубы с изоляцией

Изоляция открытых труб горячей воды снижает потери тепла и помогает подавать более горячую воду при более низкой температуре. Изолируйте все доступные трубы горячей воды в пределах трех футов от вашего водонагревателя, используя качественную изоляцию для труб или трубную муфту.

Поместите трубную муфту швом вниз на трубу и с помощью ленты из алюминиевой фольги прикрепите изоляцию к трубе через каждый фут или около того. На газовых водонагревателях держите изоляцию трубы на расстоянии не менее шести дюймов от дымохода.

40 / 50

Узнайте, как утеплить чердак

Узнайте, как самостоятельно утеплить чердак с помощью вдуваемой целлюлозной изоляции, и начните экономить деньги на счетах за коммунальные услуги. Эта пошаговая статья проведет вас через каждую деталь работы, а также вы узнаете о затратах на утепление чердака.

41 / 50

Семейный мастер на все руки

Подумайте о геотермальном

Геотермальный тепловой насос может сэкономить вам столько денег на затратах на электроэнергию (помогая окружающей среде), что у вас возникнет соблазн установить его немедленно.

Однако примите во внимание стоимость геотермального теплового насоса, потому что его установка настолько дорогая, что у вас возникнет соблазн забыть обо всем этом. Читайте дальше, чтобы узнать о плюсах и минусах геотермальной энергии.

42 / 50

Семейный мастер на все руки

Исследование окон с тройным остеклением

Если вы хотите обновить свои старые окна, обязательно ознакомьтесь с преимуществами окон с тройным и двойным остеклением. В холодных регионах, таких как Новая Англия, окна с тройным остеклением могут сэкономить от двух до трех процентов вашего счета за отопление по сравнению с окнами с двойным остеклением.

С точки зрения затрат, потребуется несколько десятилетий, чтобы окупить 10-15-процентную надбавку при переходе от низкоэмиссионных окон с двойным остеклением к окнам с тройным остеклением. Конечно, если ваши счета за электроэнергию и потери энергии больше, вы быстрее окупите затраты.

43 / 50

Через The Home Depot

Узнайте о преимуществах и недостатках водонагревателей без резервуара

Водонагреватели без резервуара потребляют на 30–50 % меньше энергии, чем водонагреватели с резервуаром, экономя типичной семье около 100 долларов или более в год в зависимости от воды. Применение.

Безбаковые агрегаты (также называемые агрегатами «по требованию») нагревают воду только при открытии крана. Обычно они работают на природном газе или пропане. Основным преимуществом является устранение дополнительных затрат на поддержание температуры от 40 до 50 галлонов воды в резервуаре для хранения, поэтому вы тратите меньше энергии.

Они также обеспечивают непрерывную подачу горячей воды, которая идеально подходит для наполнения большой гидромассажной ванны или гидромассажной ванны. Они компактнее стандартных водонагревателей и крепятся на стену.

44 / 50

ISTOCK/IRI_SHA

Добавьте излучающий барьер на крышу или потолок чердака

Излучающий барьер представляет собой материал с высокой отражающей способностью, который отражает лучистое тепло, а не поглощает его.

В сочетании с изоляцией «это обеспечивает значительно большую энергоэффективность, чем все, что вы можете сделать на верхней части крыши, например, черепицу», — говорит менеджер по продукции Sears Home Services Джим Элдридж.

Применение теплоизоляционного барьера к нижней стороне настила, говорит Элдридж, помогает продлить срок службы вашей крыши, сохраняет прохладу настила и чердака и обеспечивает дополнительную энергоэффективность во всем доме.

45 / 50

Bonita R. Cheshier/Shutterstock

Замена сайдинга в вашем доме

«Замена — это единственный способ сделать сайдинг более энергоэффективным», — говорит Элдридж. Другими словами, латание сайдинга не может иметь существенного значения.

«Мы устанавливаем изоляцию из пеноматериала толщиной три четверти дюйма за всем нашим сайдингом, — объясняет он, — что помогает сделать дом более энергоэффективным».

46 / 50

brizmaker/Shutterstock

Отрегулируйте температуру водонагревателя

Если температура вашего обычного водонагревателя установлена слишком высокой, вы можете терять много энергии, поддерживая воду теплой, когда ею никто не пользуется. Взгляните на свой водонагреватель и используйте руководство, чтобы найти, где находятся энергоэффективные регуляторы температуры, если вы еще этого не знаете.

Баки газового водонагревателя, как правило, имеют один нижний регулятор, в то время как электрические водонагреватели могут иметь два датчика для настройки. И уменьшите температуру до 120 F. Эта температура по-прежнему будет чистить вашу одежду и посуду.

47 / 50

Africa Studio/Shutterstock

Откройте шторы

Через стандартные жилые окна проходит много солнечной энергии. И используйте это в своих интересах! Когда солнце выглянет и станет ярким, откройте оконные шторы и впустите внутрь тепло, эффективное использование солнечной энергии.

48 / 50

Kaspars Grinvalds/Shutterstock

Модернизация ОВКВ для зон

Если вы действительно привержены повышению эффективности использования энергии, рассмотрите возможность установки системы зонального отопления и охлаждения. С помощью этих систем вы сами выбираете, какие зоны дома отапливать, а какие оставить неотапливаемыми.

В частности, в больших домах это позволяет сэкономить деньги, поскольку люди, как правило, собираются только в одной или двух комнатах. Обратите внимание, что простая герметизация вентиляционных отверстий сработает , а не , так как это, как правило, еще больше усложняет работу вашей системы HVAC.

49 / 50

showcake/Shutterstock

Чистка и техническое обслуживание холодильника

Если вы похожи на большинство людей, ваш холодильник, вероятно, часто используется во время зимних каникул, и это может привести к трате большого количества энергии. Тем не менее, вы можете подготовить свой холодильник с помощью нескольких советов по уходу.

Во-первых, убедитесь, что температура холодильника в большинстве отделений составляет от 38 до 40 градусов по Фаренгейту. Это достаточно прохладно для большинства продуктов. А в холодильниках разложенные продукты легче остаются прохладными, а в морозильной камере продукты, упакованные близко друг к другу, более энергоэффективны.

Вы также можете воспользоваться калькулятором холодильника, чтобы узнать, сможете ли вы сэкономить деньги с помощью модернизации. И всегда помните, что если в вашем холодильнике есть змеевики, следите за тем, чтобы на них не было пыли.

50 / 50

Изоляция гаражных ворот

Исследования, проведенные производителями гаражных ворот, доказывают, что энергоэффективные гаражные ворота с теплоизоляцией R-18 могут поддерживать в вашем гараже примерно на 12 градусов тепла зимой и примерно на 25 градусов прохлады летом.

Снижает потери энергии вдоль изолированных стен и потолка. Новые гаражные ворота R-18 стоят около 1400 долларов (установочная цена для гаража на две машины), поэтому замена ваших действительно не окупается только из-за экономии энергии.

Тем не менее, вы можете добавить теплоизоляцию, уплотнитель дверного проема и новый нижний уплотнитель к существующей двери, чтобы получить некоторую экономию и комфорт. Вы можете выполнить всю работу примерно за четыре часа менее чем за 200 долларов. Вот как утеплить гаражные ворота.

Первоначально опубликовано: 18 ноября 2020 г.

Советы по энергосбережению (сделай сам)

Обновлено: 16 декабря 2021 г.

Получить общую картину

Следующий проект›

Семейный мастер на все руки

Узнайте, как оценить энергоэффективность вашего дома, а затем прочтите советы по энергосбережению, которые сделают ваш дом более комфортным.

Авторы журнала «Сделай сам» из журнала The Family Handyman Magazine

Стратегия из 8 шагов

Если вы вздрагиваете каждый раз, когда в ваш почтовый ящик приходит счет за газ или электричество, не унывайте. Вы можете легко уменьшить потребление энергии в вашем доме. И мы не имеем в виду носить три свитера, принимать холодный душ и закрывать окна ставнями. Энергоэффективность и приятная внутренняя среда работают рука об руку. Вы не только уменьшите расходы на своем банковском счете, но и сделаете свой дом более комфортным.

В этой статье мы предоставим вам БОЛЬШУЮ картину того, как оценить энергоэффективность вашего дома, определить, где находится наибольшая экономия, и поддерживать здоровую внутреннюю среду. Другие статьи в этом разделе посвящены специфике: простые шаги, которые вы можете предпринять, чтобы сэкономить энергию и деньги, герметизируя чердачные обходы и герметизируя окна и двери.

Сразу скажем, что сегодня добиться значительной экономии энергии не так просто, как много лет назад. Во время энергетического кризиса 19В 70-х годах многие домовладельцы добавили изоляцию и замазали окна и двери, чтобы получить наибольшую экономию. И с тех пор новые дома были построены в соответствии с более высокими стандартами энергоэффективности. Тем не менее, если вы будете следовать этим простым шагам, вы все еще найдете много возможностей для экономии.

Рисунок A: Как теряется энергия

Главные виновники — утечки воздуха (инфильтрация) и плохо работающие окна. Но каждый дом уникален. Энергоаудитор расскажет вам, в чем заключается самая большая экономия в вашем доме.

Наймите энергоаудитора

Стоит нанять профессионала, который оценит ваш дом и поможет вам разобраться во многих возможных стратегиях энергосбережения. Позвоните в местную коммунальную компанию, чтобы найти энергоаудиторов. Он может предоставить эту услугу бесплатно или порекомендовать аудитора.

Энергоаудит может стоить несколько сотен долларов, но иногда общественные программы субсидируют счет. Энергоаудитор осмотрит ваш дом и оценит его текущие характеристики с точки зрения уровня изоляции, утечки воздуха, состояния отопительного или охлаждающего оборудования и других критериев.

Затем аудитор может сказать вам, какие обновления являются экономически эффективными, и оценить вашу экономию энергии. Экономическая эффективность является ключевым фактором. Вы можете потратить тысячи долларов на обновления, которые не сэкономят вам много, и хороший аудитор удержит вас от них. Чтобы улучшение было целесообразным, расчетная экономия должна покрыть затраты на улучшение примерно за семь лет. Например, утепление чердака на 200 долларов будет стоить того, если предполагаемая экономия составит около 30 долларов в год (210 долларов через семь лет). Но установка нового эффективного окна за 200 долларов не окупится, если вы будете экономить всего 10 долларов в год (70 долларов через семь лет). В отчете аудитора должна быть четко указана ожидаемая экономия.

Имейте в виду, что по мере роста затрат на электроэнергию все больше идей модернизации становятся рентабельными.

Совет: Расскажите аудитору, какие улучшения вы можете сделать сами. Это устраняет трудозатраты и делает гораздо больше обновлений рентабельными.

Уменьшение утечек воздуха

Представьте себе, что теплый воздух, просачивающийся через щели, трещины и дыры в стенах и потолках вашего дома, уплывает за вашими энергетическими долларами (рис. A). Герметизация этих отверстий является одним из наиболее экономичных способов экономии энергии.

Устранение утечек воздуха на чердаке обычно является наиболее важной задачей, см. Как устранить утечки воздуха на чердаке. Вам не обязательно пробираться через каждую комнату, заделывая каждую трещину внутри и снаружи. Так же достаются самые крупные и злейшие преступники, которые почти всегда находятся на чердаке.

Вы заметите, что ваш дом стал более уютным, потому что у вас меньше сквозняков. Чем меньше теплого воздуха выходит наружу, тем меньше холодного воздуха поступает вместо него.

Экономия энергии

Существуют сотни шагов по энергосбережению, которые практически ничего не стоят. Некоторые идеи требуют небольших вложений времени и денег, например, установка программируемого термостата или герметизация окон. Другие требуют небольших затрат энергии — вашей. Эти простые шаги включают в себя снижение температуры водонагревателя и закрытие штор.

Рисунок B: Куда уходит энергия

Около половины энергии, потребляемой в среднем доме, идет на отопление и/или кондиционирование воздуха. Но все области являются мишенями для улучшения энергопотребления, особенно в связи с ростом затрат на энергию.

Купите высокоэффективные окна (когда придет время их заменить)

Окна являются самым слабым звеном в системе внешней защиты вашего дома от потерь тепла, на них приходится около 18 процентов потерь тепла в обычном доме. Но окна также дороги, поэтому их замена только для экономии энергии нерентабельна. Однако, если они изношены, экономически выгодно перейти на окна с двойным остеклением и покрытиями с низким коэффициентом излучения. Ваш специалист по окнам поможет вам выбрать тип покрытия, которое лучше всего работает, в зависимости от того, что вам больше всего нужно, чтобы замедлить потерю тепла или уменьшить приток солнечного света.

Для получения информации об установке нового окна см. разделы Установка сменных окон, Установка сменных виниловых окон и Правильная установка окон.

Добавьте изоляцию

Добавьте 6 дюймов изоляции к неизолированному чердаку, и вы получите значительную экономию энергии. Добавьте еще 6 дюймов, и вы получите дополнительную экономию энергии, но в меньшей степени. Чтобы узнать, какая изоляция рекомендуется в вашей части страны, проконсультируйтесь в местном строительном отделе. Вы также можете просто выполнить поиск «Сколько изоляции» на своем компьютере. Рекомендуемые значения зависят от климата, стоимости топлива и других факторов. Добавление большего количества, чем предложено, приведет к более длительному периоду окупаемости ваших инвестиций.

Дополнительную информацию об изоляции см. в разделе Изоляция стен.

Затените свой дом

Затенение — лучший способ сэкономить электроэнергию в летнее время за счет собственного капитала. Затенение экономит энергию, потому что оно блокирует прямой солнечный свет, который отвечает примерно за 50 процентов притока тепла в вашем доме. Большая часть его ударяется о крышу и пробивается через чердак, а затем вниз через потолок; остальное поступает в основном через окна. Если вы улучшите изоляцию чердака до толщины не менее 12 дюймов (около R-38) и обязательно купите светлую кровлю в следующий раз, когда будете делать новую крышу, вы остановите большую часть тепла с крыши. А такие шаги, как посадка деревьев, установка навесов и удлинение свесов крыши, затенят наиболее уязвимые окна, выходящие на юг, а также окна, выходящие на восток и запад. Большинство из них являются недорогими стратегиями «сделай сам».

Устранение утечек воздуховодов

Исследования показали, что средняя система воздуховодов теряет от 10 до 40 процентов холодного или теплого воздуха через зазоры в стыках воздуховодов. Это охлаждение и обогрев тратятся впустую, когда воздуховоды проходят за пределами внутреннего кондиционируемого пространства, на чердаке или в подвальном помещении. В то время как герметизация воздуховодов в настоящее время является обычной практикой, лишь немногие старые дома сделали это. Герметизировать воздуховоды сложно. Вам придется полагаться на профессиональные услуги HVAC, чтобы проверить воздуховоды на утечку и повторно протестировать, чтобы показать эффективность их работы.

Защитите свое здоровье и здоровье своего дома

Повышение энергоэффективности может увеличить риск отравления угарным газом (CO).
