• чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
• голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
• от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5—6 см. Диаметр – не меньше размеров выходного патрубка отопителя.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

• нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
• прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза).
   Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением.

1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Заключение

Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.

схема, устройство и расчет, вывод через потолок, утепление, пошаговое руководство с фото и видео

Дымоход — один из основных элементов отопительной системы, работающей на твердом топливе. Он обеспечивает безопасность, равномерный прогрев помещения, низкий расход топлива и чистоту воздуха. От его эффективной работы напрямую зависит здоровье и комфорт людей, посещающих баню. Если вы решили осуществить строительные работы своими руками, то прежде рекомендуем изучить особенности конструкций и принципы их возведения.

Содержание

• 1 Назначение

• 2 Виды

  • 2.1 Кирпичный

  • 2.2 Металлический

  • 2.3 Из керамики

  • 2. 4 Какой лучше выбрать

  • 2.5 Видео: выбор дымохода

• 3 Конструктивные особенности

  • 3.1 Видео: схемы дымоходов различного типа

• 4 Расчёт параметров

• 5 Необходимый инструмент

• 6 Подготовительные работы

• 7 Руководство по установке дымохода в бане своими руками

  • 7.1 Видео: металлический дымоход с выводом через стену

• 8 Технология сооружения кирпичной конструкции

  • 8.1 Видео: кирпичная кладка

• 9 Утепление и его особенности

• 10 Эксплуатация и чистка

  • 10.1 Чистка от сажи

  • 10.2 Видео: чистка дымохода подручными средствами

  • 10.3 Ремонт дымохода

Назначение

Металлический дымоход в бане

Дымоход — это вертикальный канал или система каналов для отвода сажи, пепла, копоти, газа и других продуктов горения. Принцип работы дымохода базируется на эффекте тяги, который обеспечивает перенос смеси газа и твердых частиц от входного к выпускному отверстию.

Тяга формируется за счет разности температур воздуха снаружи и внутри трубы. Горячий воздух меньшей плотности поднимается по дымоотводу и выбрасывается наружи. Чем больше разница температур, тем более выражен вентиляционный эффект.

Дымоотвод сооружается в виде вертикального, наклонного или горизонтального канала. Для изготовления канала или трубы используются жаростойкие материалы: кирпич, природный камень, керамика, металл, бетон.

Сечение дымового канала зависит от общей конструкции дымохода и может иметь круглое, овальное или квадратное сечение. К одной трубе могут быть подсоединены несколько вентиляционных каналов для увеличения мощности отводящей системы.

В бане и сауне дымоотвод изготавливается в виде вертикально расположенной трубы, идущей от печи через потолок и кровлю. Конструкция дымохода зависит от места расположение печи, размеров помещения и материалов, используемых для его изготовления.

Виды

Классификация печных дымоходов выполняется по двум признакам:

1. По материалу — традиционно для изготовления дымохода использовался натуральный камень и огнеупорный кирпич. В настоящее время существуют более доступные и простые решения из металла и сэндвич-трубы.
2. По конструкции — дымоходы подразделяются на внутренний и внешний канал. Внутренний дымоход проходит от печи через перекрытия и кровлю. Внешний канал выводиться через стену и монтируется вдоль наружной стены строения.

Материал и способ вывода дымохода зависит от места расположения печи, строительных навыков исполнителя и финансовых возможностей владельца бани. Для более детального сравнения следует рассмотреть преимущества и недостатки каждого из видов.

Кирпичный

Дымоход из жаростойкого кирпича

Кирпич — традиционный и проверенный временем материал для изготовления печных дымоходов. Сооружение кирпичного дымохода трудоемкий процесс и имеет массу сложностей, связанных с особенностью кладки.

К достоинствам кирпичного дымохода относят следующее:

• Надежность — огнеупорный и жаростойкий кирпич также использует для кладки печей. Обладает высокими термоизоляционными и теплопроводящими качествами, за счет которых дымоход из кирпича эффективно сохраняет и аккумулирует тепло внутри помещения.
• Долговечность — средний срок службы дымохода из жаростойкого кирпича 40–50 лет. При правильной эксплуатации кирпичный дымоход не требует периодического ремонта или замены конструктивных элементов.
• Безопасность — кирпич не горит и не является распространителем открытого пламени. Это особенно важно, так как парная является помещением с высоким риском возникновения открытого пламени и возгорания.

Главный недостаток дымоходов, возведенных из кирпича или камня, является шероховатость внутренней поверхности отводящего канала. Из-за этого на стенках дымохода задерживается большое количество сажи и копоти, засоряющей проход. Это приводит к снижению тяги, уменьшает скорость нагрева печи и может вызвать задымление в парной.

Металлический

Сандвичи-труба для сооружения дымохода

Дымоотводная труба из металла — более простая конструкция, чем монолитный кирпичный дымоотвод. Ранее для ее изготовления использовался оцинкованный металл толщиной до 2 мм.

Современные металлические дымоотводы представляют собой конструкцию из сэндвич-трубы. Это две трубы разно сечения, между которых располагается негорючий утеплитель, повышающий теплоизоляционные качества конструкции.

К преимуществам дымоотвода из металла можно отнести гладкую внутреннюю поверхность, не имеющую углов и шероховатостей. Это позволяет дыму беспрепятственно выходить наружу за счет турбулентного потока и тяги. И также на стенках трубы меньше оседает копоть и сажа.

Если толщина утеплителя выбрана неправильно, то при большой разности температур на внутренней поверхности дымоотводного канала может скапливаться конденсат. Это может привести к снижению тяги и выбросу дыма внутрь парного помещения.

Сэндвич-дымоход имеет невысокую стоимость и прост в установке. Его можно использовать как в качестве вертикального дымоотвода, расположенного внутри помещения, так и для вывода наружу через несущие стены.

Из керамики

Дымоход из высокопрочной керамической трубы

Керамический дымоход — это современные многослойные системы отведения продуктов горения. Конструктивно дымоход состоит из каменной оболочки, изоляционного материала и высокопрочной керамической трубы.

К преимуществам керамического дымохода относят:

• долговечность — керамика устойчива к воздействию кислот, влаги и невосприимчива к коррозии. На фирменную продукцию распространяется гарантия от прогорания в течение 30 лет;
• безопасность — керамическая труба обладает высокой плотностью и не бояться резкого колебания температур и открытого пламени;
• универсальность — подходит для всех типов топлива. Дымоотвод из керамики можно использовать совместно с газовым котлом, каминами и кирпичной банной печью.

Среди недостатков такого дымохода можно отметить его высокую стоимость, особенно при сравнении с аналогичной системой из металла. При монтаже керамического дымоотвода соблюдаются особые правила, прописанные в инструкции от производителя и ГОСТе под № 9817–95.

При игнорировании строительных норм может возникнуть аэродинамическое сопротивление, снижающее тягу и общую эффективность системы.

Какой лучше выбрать

При проектировании дымохода в бане необходимо учитывать конструкцию и размеры строения, тип печи и нагревательного оборудования, способ и конструкцию отводящей системы. На основе имеющихся данных уже можно сделать выбор, какой дымоход предпочтительней и каким способом его лучше установить.

Для бань и саун, возведенных по каркасной технологии, лучше подойдут дымоходы из сэндвич-трубы или керамики. При соблюдении всех технологических норм и правил, такие системы обеспечивают постоянную тягу, не требуют постоянной чистки и ремонта.

Их можно использовать с различной конструкцией печи, они компактны и универсальны. При необходимости металлический дымоотвод можно вывести наружу через стену, что ускорит процесс и стоимость его монтажа.

Для бань, возводимых по традиционной русской технологии, рекомендуется использовать дымоход из кирпича или натурального камня. Это позволит более эффективно аккумулировать тепло внутри парной, повысит безопасность строения и подчеркнет вкус владельца.

Но стоит быть готовым к тому, что шероховатая и пористая структура внутренних стенок кирпичного дымоотвода требует постоянно чистки и ухода.

Видео: выбор дымохода

Конструктивные особенности

Конструктивные элементы кирпичного дымохода

Конструкция дымохода напрямую зависит от материалов, из которых он изготовлен. Для кладки кирпичного дымохода используется специальной жаропрочный печной кирпич.

Общая конструкция дымохода их кирпича представлена следующими элементами:

• дымовой канал;
• задвижка;
• распушка;
• стояк трубы;
• выдра печной трубы;
• шейка трубы;
• оголовок.

Подробная схема расположения элементов показана на фото выше. Дымовая задвижка предназначена для регулирования тяги в процессе топки печи. Распушка — это расширение трубы в месте прохода через потолок и чердачное перекрытие. Она предохраняет деревянное сопряжение от перегревания.

Выдра печной трубы формируется над кровлей в виде напуска. Укладывается на расширение, которое служит для защиты чердачного пространства от проникновения атмосферных осадков через пространство между дымоходом и крышей строения.

Дымоход из металла или сэндвич-трубы выпускается в виде сборной конструкции. Его сложность и количество используемых элементов зависит от поворотов дымохода и мест прохождения через стену, потолок и кровлю.

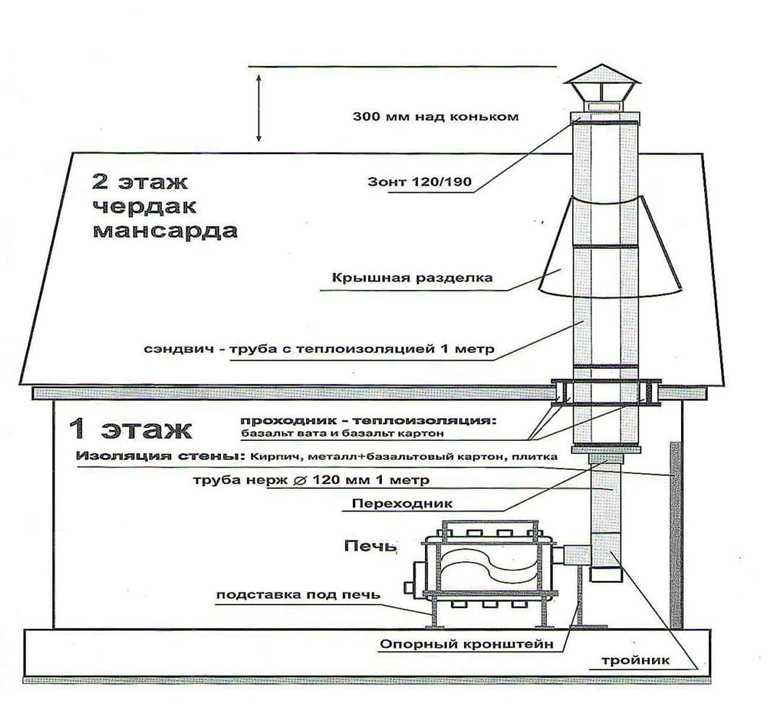

Схема сборного сэндвич-дымохода

Прямой металлический дымоход состоит из следующих элементов:

• труба;
• ревизия с конденсатотводом или заглушкой;
• тройник;
• крыза,
• окапник;
• колена 45º;
• искрогаситель;
• флюгер или грибок.

У различных производителей вышеперечисленные элементы могут иметь другое название. Перед покупкой готовых дымоходов из металла следует измерить расстояние от входного патрубка до места вывода трубы через крышку.

Желательно изобразить порядок вывода дымохода на бумаге, предусмотрев все повороты трубы. С готовой схемой можно обратиться в любую фирму по производству дымоходов, где на основе чертежа предложат наиболее подходящий набор элементов для монтажа дымохода.

Видео: схемы дымоходов различного типа

Расчёт параметров

Параметры сечения дымового канала для кирпичного дымохода

Наиболее популярной формой дымовой трубы является цилиндр. В процессе отвода продукты горения и газы закручиваются по оси, что создает равномерную тягу по все длине дымоотвода.

Расчет параметров дымохода выполняется с учетом следующих правил:

• Внутренне сечение — рассчитывается относительно размеров топочной камеры. Для трубы цилиндрической формы соотношение сечения к размерам камеры составляет 1:10. Для труб квадратного сечения — 1:1,5. Сечение трубы обязательно меньше сечения поддувального отверстия.
• Высота дымохода — рассчитывается с учетом места расположения относительно конька и угла наклона кровли. При расстоянии 50 см от конька труба должна быть выше на 50–70 см. Если расстояние от 1,5 до 3 м, то минимальная высота трубы равна высоте конька или превышает ее на 10–20 см (см. схему).
• Общая высота дымохода — длина дымового канала от входного отверстия печи до колосника должна составлять не менее 5 м. Если высота трубы составляет не более 5 м, то для увеличения тяги увеличивается ее внутреннее сечение до приемлемых параметров.

Если рядом с баней или другим строением есть близкорасположенные здания, то минимальная высота трубы должна равняться высоте крыш этих зданий. Выводить дымоход в непосредственной близости от окон нежелательно, так как выходящий дым и газы будут частично попадать обратно в помещение.

Необходимый инструмент

Выбор инструмента для сооружения или монтажа дымохода зависит от его типа. Для монтажа дымохода из металла используется следующее:

• болгарка с диском по металлу;
• электрическая дрель и лобзик;
• шуруповерт с шестигранными насадками;
• киянка и крестовая отвертка;
• защитные очки и перчатки.

Для кладки кирпичного дымохода понадобится кельма, шпатель, емкость для разведения раствора, насадка смеситель для электродрели, строительный нож.

Подготовительные работы

Схема расположения и высоты дымохода относительно конька

Перед началом сооружения дымохода следует внимательно изучить схему возводимой конструкции. Если таковая не была составлена, то рекомендуется начертить схематичное расположение основных узлов дымохода и места их сопряжения с перекрытиями. Это позволит избежать ошибок в ходе монтажа отдельных элементов.

При кладке кирпичного дымохода отопительная конструкция должна быть возведена на плитном или монолитно бетонном фундаменте. Ширина фундамента должна быть больше сечения дымохода на 150–200 мм.

Общие требования к современным дымоходам таковы:

• сечение дымовой трубы должно быть равным сечению выводного патрубка печи или превышать его. Сечение рассчитывается на основе мощности отопительного агрегата.
• общая высота дымоотвода должна быть не менее 5 м. Точное значение зависит от места вывода дымовой трубы, высоты потолка и кровли.
• места сопряжения дымовой трубы с перекрытиями обязательно изолируются с помощью негорючих гидроизоляционных материалов и специальных доборных элементов, увеличивающих толщину трубы;
• не допускается использование дымохода с тремя и более поворотами. Это ослабит тягу, что приведет к большому скоплению продуктов горения на внутренних стенках дымовой трубы и попаданию дыма внутрь помещения.

Перед сборкой секционного металлического дымохода обязательно проверяется комплектность. При сооружении аналогичной конструкции из металлической трубы следует проверить полное наличие материала и изоляционных покрытий.

Руководство по установке дымохода в бане своими руками

Сборка дымохода из металла выполняется двумя способами, в зависимости от используемого материала и места расположения дымовой трубы. Внутренний дымоход является наиболее популярной конструкцией. Для его сборки используется оцинкованных лист толщиной до 2 мм или сэндвич-трубы.

Процесс монтажа дымохода из сэндвич-трубы состоит из следующих этапов:

1. Дымоход, расположенный внутри помещения, имеет вертикальный вид. Если присутствуют повороты трубы, то для монтажа дымохода применяются колена с различным углом наклона (<45º).

   Защита деревянной стены от перегрева с помощью асбестовых плит

2. При установке дымохода из сэндвич-трубы соединение внутренней части происходит “по конденсату” (верхний элемент монтируется в раструб нижнего), а наружной части – “по дыму”. Это позволяет образовавшейся влаге беспрепятственно стекать в сборник конденсата, не затрагивая утеплитель.
3. Соединение элементов трубы не должны происходить в местах межэтажных перекрытий. Это следует просчитать заранее и на основе этого подобрать соответствующую конструкцию дымохода.
4. При расположении отопительного оборудования в непосредственной близости с деревянной стеной, ее нужно защитить от перегрева и возгорания. Для этого стена обшивается жаростойким материалом.

   Обжимной хомут для сборки дымохода

5. Перед установкой и фиксацией труб места их соединения обрабатываются жаростойким герметиком, а после монтажа затягиваются специальным металлическим хомутом.
6. Если при соединении отдельных элементов дымохода образуется большой зазор, то нижнюю часть вставляемого элемента обматывают асбестовым шнуром.
7. Первый элемент дымохода соединяется с патрубком печки. Как правило, это однослойная труба без утеплителя со специальным соединением. В ней располагается задвижка, отвечающая за поддержку постоянного уровня тяги.
8. При проведении трубы через потолок используется металлический короб. Размеры короба должны быть больше толщины перекрытия на 30–40 см и выступать с обеих сторон. Расстояние от трубы до стенок короба не должны быть меньше 18–20 см.

   Металлический короб для потолочного перекрытия

9. Для установки короба в межэтажном перекрытии вырезается соответствующее по размерам отверстие. Нижняя часть короба (дно) закрепляется на потолке парной. Труба пропускается через отверстие в донной части. После монтажа короб заполняется негорючим теплоизоляционным материалом: керамзит, минеральный утеплитель, каменная вата.
10. Если вывод трубы через кровлю попадает на балку или брусок обрешетки, то для ее отвода используется колено с небольшим изгибом.
11. При выводе трубы через кровлю используется специальный металлический лист с отверстием и конус. При желании лист можно заменить асбестовой квадратной плитой. Элемент крепится с обеих сторон. Под плиту подкладывается негорючий изоляционный материал.

    Короб, заполненный негорючим теплоизоляционным материалом

12. Конус одевается поверх трубы и соприкасается с металлическим листом или кровельным материалом. Лучше использовать конус из эластичных негорючих материалов, который фиксируется при помощи влагостойкого герметика и кровельных саморезов.

Для защиты от осадков и мусора на конец трубы устанавливается защитный зонт. После монтажа дымохода проводится первичная топка для проверки корректной работоспособности. При возможности можно использовать тепловизор для диагностики узлов соединения.

При монтаже внешнего дымохода с выводом через стену используется колено с удобным углом поворота. В месте сопряжения со стеной устанавливается металлический короб, который заполняется керамзитом или минеральной ватой.

Вывод трубы дымохода через несущую стену

На конце трубы, выведенной через стену, устанавливается тройник для соединения и поворота трубы вверх. Расстояние от выводимой трубы до конька не должно быть менее 50 см.

Для крепления трубы используются металлические кронштейны или специальные держатели. Далее, труба выводится выше конька согласно расчетным нормам (>50 см. ). После монтажа на оголовок устанавливается защитный зонт. Схема вывода дымохода через стену показана выше.

Видео: металлический дымоход с выводом через стену

Технология сооружения кирпичной конструкции

Дымоход из кирпича подразделяется на коренной и насадной. Для современных банных печей из толстой стали идеально подойдет коренной дымоход, соединяющийся посредством металлической трубы и располагающийся рядом. Для кирпичных печей лучше использовать насадную конструкцию, когда дымоход пристраивается к верхней части печки.

Общая схема кирпичного дымохода и ее основные элементы показаны на фото выше. Кладка дымохода начинается с последнего ряда, перекрывающего боковые дверки печки (12–19 ряд). В процессе работ важно следить, чтобы построение было ровным, без выступов и наплывов цементной смеси.

Процесс кладки кирпичного дымохода выполняется в следующем порядке:

1. Дымоход выкладывается в форме столба квадратного или прямоугольного сечения «в полкирпича» – 13×13 см, «в кирпич» – 13×26 см. При большой мощности печи возможна укладка «в два кирпича» – 26×26 см.

   Коренной дымоход соединенный с кирпичной печью

2. Первый ряд дымохода выкладывается на надсадную часть печи. Постепенно кладка сужается для размеров, необходимых для формирования нужного сечения дымового канала.
3. Далее, кладка выполняется до нужной высоты, где устанавливается задвижка. В процессе работ каждый ряд проверяется по уровню. Это важно, так как быстро исправить допущенные ошибки не удастся. Потребуется полностью перебирать плохо уложенные ряды.

   Дымоотводный канал кирпичного дымохода

4. После установки задвижки выкладывается еще 2–3 ряда. На этом кладка «шейки» трубы заканчивается. На нижнрасположенной схеме под №1 показан завершающий ряд, после которого начинается кладка «распушки».
5. «Распушка» выкладывается со смещением наружу на 1/3 кирпича. При кладке применяется как цельный кирпич, так и его обрезки. Для обрубки кирпича можно воспользоваться металлическим долотом и киянкой.

   Схема кладки распушки дымохода по рядам

6. Пространство между сдвинутым кирпичом обязательно заполняется обрезками, так как сечение дымохода должно оставаться неизменным по всей длине канала. Незаполнение пустот чревато потерей тяги.
7. Согласно схеме смещение кладки происходит со второго по пятый ряд. Шестой ряд укладывается без сдвига и имеет тот же размер, что и пятый. Седьмой и восьмой ряд укладывается по аналогии с первым без смещения.

   Готовая распушка дымовой трубы

8. При кладке «выдры» необходимо вывести ступеньку, выступающую наружу на треть кирпича. Первый ряд будет иметь аналогичный размер и форму, как у последнего ряда «распушки». Второй ряд расширяет дымоход на треть кирпича.

   Схема кладки выдры по рядам

9. Для выкладки оголовка используется похожая схема со смещением. Второй ряд должен слегка выступать наружу.
10. На завершающем этапе производится установка колпака.

Для изоляции трубы применяется битумная мастика и рубероид. Разогретая мастика наносится на внешнюю поверхность дымохода, после чего на нее приклеивается рубероид в один-два слоя.

После приклейки поверх изоляции укладывается кровельный материал и устанавливается декоративный фартук. Зазоры и пустоты заполняются герметиком, чтобы предотвратить проникновение влаги через щели между трубой и кровельным материалом.

Видео: кирпичная кладка

Утепление и его особенности

Базальтовый утеплитель для труб и дымохода

Технология утепления дымохода зависит от его конструкции. Дымоход из металла утепляется по принципу, который используется при изготовлении сэндвич-трубы. Для этого используются негорючие изоляционные материалы и труба большего диаметра.

Каменная или минеральная вата в рулонах фиксируется вокруг дымового канала с внешней стороны. В качестве крепежа можно использовать металлические хомуты нужного размера.

Далее, на утепленную конструкцию надевается труба большего диаметра и фиксируется при помощи саморезов или заклепок. При необходимости можно использовать фольгированный утеплитель с отражающей поверхностью.

Для утепления кирпичных дымоходов применяется специальная штукатурка, которая наносится на армированную поверхность. Для армирования используется стальная сетка с ячейками 5×5 мм или 10×10 мм. Раствор наносится при помощи шпателя и выравнивается полутерком.

Эксплуатация и чистка

В процессе эксплуатации дымохода обязательно проведение регулярной диагностики технического состояния и чистка внутренней поверхности дымовой трубы. Данные работы позволяют поддерживать постоянный уровень тяги с соблюдением норм пожарной безопасность в помещении.

Чистка от сажи

Ерш с грузом для чистки дымохода

Чистка дымохода проводится не реже 2 раз в год. Для печей, расположенных в жилом помещении, чистка выполняется раз в 6 месяцев. Наиболее проверенный способ чистки внутренней поверхности дымохода — механическая очистка с применением подручных средств.

Для этого используется металлическая или капроновая леска с грузилом. На конце лески закрепляется ерш с упругой нейлоновой или металлической щетиной. Ерш опускается в дымоотводный канал, тем самым поступательно удаляя сажу и нагар со стенок. Для чистки горизонтальных каналов в дымоходе должны быть предусмотрены специальные люки.

Специальное средство для чистки дымохода от сажи

При очистке застарелого нагара используются металлические скребки с наборной рукоятью. Скребок позволяет поступательно счистить большое образование сажи со стенок в местах с наибольшей тягой.

В целях профилактики скопления сажи рекомендуется протапливать печку осиновыми дровами. Осина при сгорании дает сильный жир, который способствует удалению смолы и сажи, образовавшейся в процессе топки хвойными породами.

При необходимости можно воспользоваться специальными средствами. Это топливо, при горении которого выделяются химические вещества, разрыхляющие сажу. Например, средство «Трубочист», состоящее из смеси солей. Средство высыпается на раскаленные угли, выделяя специальные газы, разрушающие смолянистую структуру копоти и сажи.

Видео: чистка дымохода подручными средствами

Ремонт дымохода

Канал кирпичного дымохода после обмуровки специальной смесью

Ремонт дымоход начинается с диагностики его состояния. Для этого используются ручные тепловизоры, фиксирующие прогорание стенок и другие изъяны. Для обследования внутреннего состояния дымовой трубы используется профессиональное видеоинспекционное оборудование.

В общих случаях для ремонта дымохода используются следующие методы:

1. Частичный ремонт — подходит для металлических и керамических конструкций. После обследования выявляется проблемный элемент, подлежащий дальнейшей замене. Ремонт проводится без разбора существующего дымохода.
2. Капитальный ремонт — применяется для ремонта старых кирпичных конструкций. Дымоход разбирается сверху вниз вплоть до проблемного участка. Если дымоход был сложен с опорой на перекрытия, то возможен частичный разбор конструкции с дальнейшей заменой определенного участка.
3. Обмуровка — подходит для быстрого ремонта кирпичных дымоходов. Разбор кладки в этом случае не проводится. Для ремонта используются огнеупорные составы на основе гранитной крошки, которые смешиваются с известью, цементом и водой. Состав обволакивает стенки дымовой трубы, формируя гладкую поверхность.

Сооружение дымохода трудоемкий процесс. Самое сложное — это монтаж основных узлов сопряжения с перекрытием и кровлей. Если вы планируете провести данные работы своими руками, то настоятельно рекомендуем внимательно изучить все имеющиеся схемы и инструкции.

При отсутствии какого-либо опыта желательно воздержаться от самостоятельного обустройства кирпичных дымоходов. В этом случае лучше купить уже готовый дымоход из сэндвич-трубы. Процесс его сборки прост и происходит согласно инструкции от производителя.

• Автор: admin
• Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Часть 1.- Улучшения дымохода своими руками

Этот пост посвящен моим самодельным усовершенствованиям дымохода. Часть 1 представляет собой краткое изложение и руководство к серии из двенадцати частей, посвященной лучшему изготовлению и использованию этих сверхлегких дымоходов для походных палаточных печей и жарких палаток.

Это также попытка стандартизировать мою терминологию для частей дымохода и процессов, которые использовались несколько хаотично во время моего обучения. Это отличное место, чтобы начать посты по улучшению дымохода, будь вы умником или манекеном.

Большие (диаметром 62 мм) и маленькие (диаметром 37 мм) печные трубы своими руками, идеально сформированные без складок одним человеком.

Знакомство с самодельными печными трубами

Со временем я разработал некоторые из самых инновационных методов формирования самодельных печных труб или дымоходов в известной вселенной. «Это вселенная сверхлегких печей-палаток для зимних пеших походов по снегу, которым нравится выходить в дикую зиму, чтобы насладиться морозным отдыхом. В конце концов, это не такая уж большая вселенная. Может быть, мои методы настолько отличаются, что они могут быть из параллельной вселенной».

Они были несколько хаотично опубликованы (новичком) во многих сообщениях об улучшении изготовления, развертывания и использования сверхлегких свернутых дымоходов для походных палаточных печей.

Сообщения превратились в лабиринт, в котором мне иногда трудно ориентироваться. Следовательно, я полагаю, что посетителю моего сайта будет очень трудно найти пост, который он ищет.

Я думаю, что сообщения будут иметь ценность для других. Удаление не является разумным вариантом. Итак, Ковид19заблокировал все мои лыжи, но уделил мне время, чтобы связать столб вместе. Я надеюсь, что это сделает их более сплоченными и полезными для вас, и, надеюсь, нам будет легче заблудиться в лабиринте.

Вот ода моему процессу публикации;

 Это просто маленькие жемчужины, каждая из которых настолько минимальна,
Прибывая, сказочно, как подарки подсознания,
Не спланированный и не искомый рациональной мыслью,
Теперь расположим их по порядку логичнее.

Мои самые радикальные, новаторские и ценные публикации посвящены устранению повреждений, связанных со складками, при формировании самодельной рулонной фольги для печной трубы. По счастливой случайности, с практикой методы становятся намного быстрее, чем обычные. «Даже если делать это в одиночку».

В основе этих методов лежат «витковые», «спиральные» и «спиральные» методы обращения с фольгой.

Признание. К сожалению, я использовал термины «спираль» и «спираль» в своих предыдущих сообщениях, чтобы различать две разные техники. Теперь, слишком поздно, я обнаружил, что словарь говорит мне, что эти слова эквивалентны!

Итак, вот небольшая ода технической номенклатуре, прежде чем я перейду к настоящей работе по очистке моего беспорядка:

 Должен ли я называть это тугим винтовым винтом?
Или неаккуратно накрученная спираль с именем заново?
Напиши эти имена, ведь они все одинаковые,
Вы тоже облажаетесь, если не знаете.

Этот пост будет:

• Предоставить руководство по моему лабиринту сообщений .
• Пересмотреть термины и методы,
• Предоставить краткое изложение основных методов и,
• Сопоставить соответствующие посты с «номерами деталей» в пронумерованной серии .

Вот еще одна ода изобретателю. Это позволяет мне откладывать на потом, прежде чем приступить к тяжелой работе;

 Каждый из них — всего лишь смутный туманный сон или идея,
Пока не реализовано, не протестировано и не передано коллегам,
Даже с подстрекательством к мышлению и письму,
Они могут выйти взволнованно, как диарея.

Руководство по методу скручивания дымохода «Сделай сам» и определения

Я подумал, что начать с определений на этот раз было бы благоразумно, чтобы сделать это менее похожим на диарею.

Повреждение складок

Я использую этот термин для описания неприятного и разрушительного изменения формы изогнутой металлической фольги. Бывает, что она самопроизвольно трансформируется или принудительно трансформируется в кривую под углом 90 градусов к оси предыдущей кривой при раскатывании и раскатывании.

Как ни странно, упругий лист фольги может хранить память об обеих кривых одновременно и может переключаться между двумя состояниями. Этот пост посвящен плавному переходу, когда ВЫ хотите, чтобы он изменился.

Me

Моя методология заключается в том, чтобы сделать переход плавным, бесшумным и плавным, через бесконечное количество переходных кривых между двумя состояниями и, таким образом, полностью исключить образование складок.

Если все сделано правильно, некоторые из моих альтернативных методов будут намного быстрее, чем традиционный «извилистый» метод, который я и, предположительно, большинство других использовали на протяжении многих лет.

Я

Эти видеоролики на YouTube иллюстрируют повреждение морщин и постепенные усилия, которые предпринимаются (или не предпринимаются) для их минимизации.

Вот плохой пример прокатки.

Лучший пример прокатки.

Лучший пример прокатки, но тсссс………. нигде так хорошо, как любой из моих.

Это лучшая из трех вышеприведенных демонстраций бережного изготовления печных труб своими руками. Тем не менее, обратите внимание примерно на 6-й минуте этого видео, как раскатывается старая труба. Это простое разворачивание наносит значительный ущерб смятию, которого можно избежать всеми моими альтернативными методами. Этот тип повреждения увеличивается по мере уменьшения диаметра дымохода, как в случае с моей плитой KISS. Подобные повреждения в виде складок возникают и при сворачивании трубы.

Примечание: Хороший пример плохого самопроизвольного перехода кривой показан примерно на 6-й минуте последнего видео выше. Свернутой печной трубе позволено просто шумно «сморщиться» в форму дымохода. Аналогичный ущерб будет нанесен при сворачивании. «Это не предназначено для того, чтобы «сбить с толку» этих опытных операторов, поскольку я делал то же самое, пока не научился лучшему способу. Вот мое видеопризнание:”

Ищите мою плохую технику раскручивания много лет назад. Примерно через 50 сек. услышите, как в мгновение ока выкатывается труба.

«Просто запомни это; плоские рабочие поверхности, терпеливая команда уступчивых специалистов с теплыми руками и оборудование, как правило, не будут присутствовать при развертывании дымохода во время разбивки лагеря в бушующую метель. С некоторыми из моих новых методов трубе даже не нужно касаться земли или поверхности снега!»

Спиральная накрутка

Я использую спиральную накрутку (мое определение) почти каждый раз, когда манипулирую дымоходом.

Это необходимо и означает, что рулон можно наматывать чистым, сухим и как угодно туго, без контакта с землей или снегом.

Начинается с рулона длинной полоски фольги, как на фото ниже. Это может быть ограничено кольцом/с или вручную.

Начальная точка для плотного спиралевидного формования самодельной свернутой печной трубы в виде плотно намотанной катушки фольги из нержавеющей стали длиной 2200 мм. В этом состоянии он может удерживаться вместе одним или несколькими удерживающими кольцами.

Внутреннюю часть сердечника можно вытянуть, чтобы получился короткий плотный конус. Край фольги составит ровную спиральную линию на поверхности конуса.

В этом состоянии имеется тесный и тесный контакт между каждым слоем фольги внутри конуса. — Нет места даже для пчелы. Этот контакт и «пружинное действие» фольги означают, что спираль достаточно тугая и жесткая.

Конический рулон теперь можно легко и безопасно захватить за оба конца и свернуть, чтобы уменьшить диаметр. Например, при необходимости его можно легко поместить в удерживающее кольцо меньшего размера или трубку для хранения.

Примечание. В этом новом взведенном состоянии в спиральной пружине будет храниться гораздо больше энергии, которой нужно будет тщательно управлять во время отпускания.

Вот небольшое видео из Instagram с демонстрацией изменения размера магической катушки. Вы увидите, что диаметр катушки можно легко отрегулировать, чтобы он поместился внутри постепенно уменьшающихся колец, а затем отпустить, чтобы снова поместиться в большое кольцо.

На приведенном выше видео это может быть незаметно, но после того, как одна рука (узкий конец) намотала пружинный конус, другой конец ролика необходимо слегка сжать, чтобы пружина не реверсировала. Эта последовательность может быть повторена очень быстро и, по крайней мере, в моих руках очень легко и естественно. «Конечно, это намного проще, чем написать это описание».

Наконец, этот метод относительно безопасен по сравнению с моим предыдущим многолетним методом свертки. Он использовал инновационный тонкий сварной язычок в качестве «ключа» для двух пальцев, чтобы намотать фольгу. К сожалению, если он соскользнет с кончиков пальцев, он может поранить кончики пальцев!

Новая альтернатива использованию двух цельных рукояток на внешней стороне прокатанного конуса позволяет избежать этого риска. Кроме того, это намного проще безопасно делать с очень холодными руками и в перчатках в неблагоприятных условиях снежного кемпинга.

Даже если рапира должна проскальзывать с новым методом, выступающий угол рапиры не имеет подходящего «угла атаки», чтобы причинить какой-либо вред. «Я также вырезал большие «радиусы» на всех углах фольги для дополнительной защиты».

Примечание: Энергию разматывания рулона фольги можно услышать на видео выше. Когда быстро разматывающаяся фольга резко останавливается, раздается характерный звук «сллоккк». «Это то, с чем нельзя связываться! Но хорошо повеселиться, когда оправишься от шока.

Спиральная размотка

Вышеупомянутый спиральный конус также можно аккуратно размотать, чтобы увеличить диаметр конуса. В этом случае в катушке запасается меньше энергии.

Расширение конуса является важным этапом подготовки к формованию дымохода методом «открытой ненатянутой спирали», описанным ниже.

Спиралевидная боковая перетасовка

Эта небольшая манипуляция просто позволяет фольге легко переходить между конической и эквивалентной цилиндрической формой спирали.

Это можно сделать, взявшись за оба конца конуса, как указано выше, и немного «свернув пружину». Перекрывающиеся слои фольги становятся рыхлыми и могут легко скользить друг по другу, обеспечивая легкий переход между двумя состояниями.

Если вы посмотрите видео выше, вы увидите, как я делаю этот трюк, возвращая катушке ее первоначальный размер и форму. «Это все легко и инстинктивно, как только вы начнете».

Примечание: Важно отметить, что эта «перетасовка по спирали» 9Действие 0023 используется во всех последующих методах развертывания и упаковки труб.

Натяжение/завинчивание тугим спиральным конусом

Это мой самый эффективный метод устранения складчатости. Он начинается с вытягивания короткого спирального конуса, как описано выше. Процесс просто осторожно продолжают до тех пор, пока дымоход полностью не сформируется, раздвигая удерживающие кольца по его растущей длине. — Звучит невозможно?

Начало процедуры вытягивания по тугой спирали для формирования трубы для печи своими руками из крошечной плотно намотанной фольги длиной 2200 мм. Стопка стопорных колец трубы дымохода находится в середине расширяющейся трубы.

Продолжение этой тугой спиральной раскрутки сложно и утомительно, особенно на полпути. «В конце концов, он легко «поспешит к финишу», чтобы превратиться в красивую длинную дымоходную трубу во время безмятежного, бесшумного и волшебного перехода».

Самодельная свернутая дымовая труба после того, как ее «вытянули» намного дальше, но она все еще находится в плотном и жестком состоянии.

На полпути это может даже показаться невозможным. «Какое-то время я так думал». Тем не менее, это техника, которую можно освоить с терпением, желательно в домашних условиях. Это необходимо и очень полезно для первоначального формирования дымохода без складок.

Красивая девственная самодельная свернутая труба для печи без складок и готовая к термообработке, чтобы сохранить память об этой новой и красивой форме.

Вот небольшое видео из Instagram, в котором показано развертывание дымохода методом тугого спирального натяжения/завинчивания.

Я предположил, что тугой спиральный метод натяжения/завинчивания должен хорошо и легче работать с традиционными печными трубами большого диаметра, сделанными своими руками. Теперь это было проверено. Показанная ниже труба представляет собой удлинительную трубу длиной 3000 мм для газовой плиты, она легко формируется таким образом и не имеет повреждений в виде складок.

Первичная самодельная свернутая труба диаметром 3000 мм * 62 мм, которая впервые была сформирована методом плотного спирального натяжения / завинчивания. Он был слегка присыпан детской присыпкой тальком, чтобы слои скользили друг по другу. Порошок тугоплавкий и его можно просто стряхнуть после прожига трубы. Он был расширен примерно до 2000 мм в качестве одиночного процесса, но с такой длинной трубой я уступил и попросил вторую пару рук, чтобы быстро закончить вытягивание и завинчивание последнего метра. После разработки новой формы трубы после термической обработки труба может быть развернута одной рукой.

Вот небольшое видео из Instagram о формировании трубы за ~4 минуты, а вот видео из Instagram о том, как ее снова сворачивают за 65 секунд. Чтобы сделать эту девственную дымоходную трубу скользкой для этих операций, использовалась легкая присыпка детской присыпкой с ароматом талька и розы. Это тугоплавкий минерал, который не вызывает проблем при нагревании. Он просто источает свой розовый аромат. В этом нет необходимости, если труба обкатана термической обработкой.

Хитрый характер этой манипуляции может не сделать ее предпочтительным способом повторного развертывания дымохода во время кемпинга. Если да, то вам может больше понравиться «открытая небрежная спираль» (описанная ниже). Это потребует от вас работы на земле или снежной поверхности. Это также займет немного больше времени и повлечет за собой снятие и замену колец, но все же позволит избежать повреждения складок.

Тугое спиральное завинчивание

К счастью, реверсивное «вытягивание/завинчивание тугого спирального конуса» невероятно просто, легко, быстро и может быть выполнено над землей или на снежной поверхности.

Единственная проблема в том, что на первый взгляд вы подумаете, что я несу чушь. Я понимаю и прощаю тебя. Я уже много раз делал спиральный винт. Каждый раз мой разум также спрашивает, конечно, гораздо более вежливо; Это действительно сработает?

Я

Я предсказываю, что однажды этот метод быстрого накручивания станет стандартом, который будет использовать большинство сверхлегких «горячих палаток». Это, вероятно, будет неотразимым для большинства отдыхающих, которые упаковывают свою печь в снежную бурю!

Когда-то я лишался теплой утренней палатки, чтобы позавтракать и разморозить и высушить внутреннюю часть палатки. Это было, когда утром нужно было собраться. Я собрал вещи накануне вечером, чтобы процесс упаковки самодельной печной трубы не вызывал чрезмерных задержек. Эта быстрая техника положит конец этому беспокойству, особенно когда моя текущая печь для палатки KISS требует всего 2 минуты, чтобы остыть перед упаковкой. 9№ 0003 Me

Телескопическое складывание дымохода осуществляется простым свинчиванием концов трубы с небольшим сжимающим усилием между ними. Концевая часть трубы, которая станет самой внутренней частью рулона, должна быть той, которая прикручивается. Об этом подробно написано в отдельном посте (Часть 3, по ссылке ниже).

Прежде чем мы перейдем к следующему стимулирующему видео, вот небольшая ода вытягиванию/завинчиванию плотной спиральной трубы дымохода;

 Могут ли технические слова оды стать курсом?
Интимная связь....., становится только хуже!
Бросание в вытягивании и завинчивании может быть его гибелью,
Такова проблема общения в стихах.

Вот небольшое видео из Instagram, демонстрирующее эту волшебную и самую невероятную технику завинчивания по тугой спирали. С одним человеком или парой это может быть выполнено всего за одну минуту. «Насколько мне известно, это не было ранее задокументировано ни в одном из древних текстов». Вот еще одно видео из Instagram с минутной ошибкой.

Умозрительное примечание: Пока я пишу этот пост, мне кажется, я впервые понимаю, почему тугое спиральное натяжение упрямо, а обратное «не очень тугое» винтовое завинчивание так волшебно легко.

Натяжение постоянно блокирует тесно соприкасающиеся слои фольги по мере расширения конуса. Кольца также «запираются на месте».

И наоборот, при завинчивании диаметр конуса немного уменьшается. Если есть сопротивление завинчиванию, диаметр становится еще меньше и еще больше снижает трение между слоями фольги.

Уменьшение диаметра также оставляет удерживающие кольца свободными, так что их можно легко перетасовать к месту их окончательного упокоения снаружи аккуратно свернутого рулона. «Надеюсь, это объяснение имеет смысл для вас, как и для меня?»

Ссылка на более подробный пост (Часть 3) указана ниже.

Открытая небрежная спиральная навивка

Этот метод аналогичен «методу плотного спирального конуса» , о котором сообщалось выше.

Я думаю, что по какой-то неизвестной причине он менее впечатляющий. Это также требует удаления и замены всех этих колец. Суть в том, что это несложно и понравится тем, кто еще не освоил метод плотного винтового конуса.

Me

Он инициируется с помощью рулона фольги, который подвергся «спиральной размотке», так что его диаметр примерно в три-четыре раза превышает диаметр дымохода или диаметр накопительного рулона.

Расслабленная катушка имеет гораздо меньший запас «энергии пружины». Это означает, что очень легко вытащить центральный сердечник из катушки, чтобы начать формировать длинную спираль.

Последовательные витки спирали не имеют тесного поверхностного контакта друг с другом. Как следствие, это делает его гибким или «неряшливым». «Как «гибкая пружина» без особого сопротивления растяжению или изгибу».

Важно, что это происходит плавно и без усилий, без складок, поскольку он принимает форму, которая начинает напоминать трубку. Именно этот плавный переход ориентации кривизны фольги исключает повреждение складок. То же самое относится и к методу натяжения по тугой спирали. «Однако и вы, и спираль можете быть небрежными в этом».

Неаккуратная спираль была вытянута из расширенной и расслабленной катушки фольги для самодельной печной трубы. Фольга отлично завинчивается, чтобы предотвратить любые повреждения сморщивания.

Этот процесс можно продолжать до конца, чтобы фольга по всей длине была выложена небрежной спиралью.

Примечание: В спирали все еще хранится «скрытая энергия», хранящаяся в фольге. Так что для фотографии он удерживается с каждого конца с помощью раздвоенной палочки и апельсина, чтобы предотвратить неконтролируемое раскручивание, которое в противном случае могло бы привести к повреждению складок.

Спиральная размотка печной трубы своими руками без складок.

Наконец, небрежную спираль можно медленно раскрутить, чтобы она мягко самотрансформировалась в самодельную свернутую форму трубы для печи, полностью без повреждения складок.

Рулонная фольга печной трубы, полностью развернутая без складок методом небрежной спиральной размотки.

Вот небольшое видео из Instagram о «магии формирования открытой небрежной спирали». Он показывает как разворачивание, так и свертывание. «Он может сказать гораздо больше, чем мои слова. Это похоже на инверсию той детской истории; прекрасный лебедь превращается в гадкого утенка».

Ссылка на более подробный пост (Часть 4) указана ниже.

Смешивание и сопоставление методов наклонной спирали и тугой спиральной намотки

Все эти методы имеют уникальную цель, и их можно использовать в комбинации для достижения оптимальной эффективности.

Например:

• Тугое спиральное натяжение/винт незаменимо при формовании новой трубы перед термообработкой.
• Спиралевидная спираль отлично подходит для рутинной установки одиночной дымоходной трубы и набивки, когда труба очень длинная, или вы неопытны, или вам не подходит метод тугого завинчивания.
• Плотное винтовое завинчивание идеально подходит для рутинной упаковки в плохую погоду.
• Если у вас есть компаньоны, которые держат другой конец, это еще лучше. Это предохраняет фольгу от намокания и загрязнения, так как ее можно протирать по мере завинчивания.

Обжиг самодельной свернутой дымовой трубы

Этот процесс представляет собой термическую обработку фольги дымохода (из нержавеющей стали или титана), чтобы она запомнила свою новую форму дымохода на тот момент, когда она будет затем развертывается во время кемпинга.

В какой-то степени это происходит возле печки, когда трубка используется на очень горячей плите. Трубу также можно перевернуть, чтобы обработать другой конец. Однако средняя часть плохо обработана.

В ответ на это я разработал фурмы для термообработки, в которых используется спиртовое пламя, газовое пламя и, наконец, угольная горелка, которая может подвергать термообработке всю трубу. Обработка осуществляется путем непрерывного пропускания копья через трубу (сообщение по ссылкам ниже).

Спиртовое пламенное копье. Простой и дешевый инструмент для изменения памяти формы самодельных печных труб для сверхлегких походных палаток.

Руководство по сообщениям, собранным в этой серии усовершенствованных дымоходов

Часть 1.- Усовершенствования скручивания дымоходов

(Вы сейчас читаете Часть 1.)

В этом сообщении обсуждаются преимущества скручивания дымоходов с узкая ширина нахлеста швов.

Часть 8- Газовое пламенное копье для сжигания свернутых дымоходов [когда будет готово]

Это самый плавный и быстрый метод формирования и скручивания дымоходов без складок. Удерживающие кольца остаются на месте во время очень быстрой процедуры .

Часть 11- Копье для сжигания древесного угля в свернутой дымоходной трубе [в разработке[

Все вышеперечисленные усовершенствования дымохода делают KISS Stove таким милым, практичным и удобным комплектом для обогрева/приготовления пищи для небольшой походной зимней палатки.

Тим

Как установить заглушку дымохода — сделай сам

Изучение того, как установить заглушку на дымоход, требует некоторых базовых навыков. Тем не менее, эту работу должны выполнять только люди, которые знают, как безопасно работать на крышах. Поднимитесь на крышу с помощью удлинительной лестницы, достаточно длинной, чтобы выйти на 3 фута за карниз. Вы должны носить нескользящую обувь и использовать ремни безопасности, особенно если у вас крутая крыша.

Как установить колпак дымохода Инструкции

Для дымохода с одним дымоходом:

1. Расположите лестницу на устойчивом основании и установите крышу.
2. Прикрепите ремни безопасности на крыше, если они используются.
3. Измерьте дымоход дымохода, который представляет собой глиняную или металлическую трубу, отходящую вверх от конструкции дымохода.
4. Найдите длину и ширину дымохода и запишите размеры.
5. Для круглых дымоходов измерьте диаметр.
   1. Оберните измерительную ленту вокруг дымохода, чтобы измерить окружность.
   2. Введите длину окружности в онлайн-калькулятор окружности, чтобы найти диаметр.
6. Купите заглушку дымохода, подходящую к дымоходу.
   1. Выберите крышку из оцинкованной стали, если сможете ее найти.
7. Вернитесь на крышу и опустите крышку на дымоход.
8. Расположите колпачок так, чтобы он находился не менее чем в 6 дюймах от верха дымохода, чтобы обеспечить надлежащий выпуск выхлопных газов.
9. Используйте отвертку, чтобы вкрутить входящие в комплект саморезы через отверстия в крае крышки в дымоход.
10. Затяните винты, пока они не удержат крышку дымохода на месте.
11. В качестве альтернативы, некоторые заглушки поставляются с зажимом, который можно затянуть вокруг дымохода.

Для дымохода с несколькими дымоходами:

1. Надежно установите крышу и измерьте дымоходы как единое целое.
2. Определите ширину, длину и высоту, которые охватывают все дымоходы и оставляют 6 дюймов над самым высоким дымоходом.
3. Измерьте ширину и длину свода дымохода вокруг дымоходов.
4. Очистите головку щеткой с жесткой щетиной.
5. Купите заглушку для дымохода под свои размеры.
6. Установите крышу и установите заглушку на дымоходы и на корону.
7. Установите на дрель сверло по каменной кладке на 1/8 дюйма меньше, чем установочные винты.
8. Просверлите пилотные отверстия в заводной головке через отверстия в крышке.
9. Снимите колпачок и нанесите полоску герметика по краям заводной головки.
10. Снова установите крышку дымохода поверх герметика.
11. Вставьте установочные винты в направляющие отверстия и затяните их отверткой.

Инструменты и материалы

• Рулетка
• Электродрель
• Щетка с жесткой щетиной
• Бит для каменной кладки
• Пистолет для герметика
• Отвертка

PJ Fitzpatrick устанавливает заглушки дымохода

Имейте в виду, что подъем на крышу может быть опасным.
