Проектор своими руками: 3 простых способа сборки

Сегодня существует огромное разнообразие приспособлений для воспроизведения видеоматериалов: телевизоры, смартфоны, домашние кинотеатры и т.д. Но организовать трансляцию для сколь-нибудь широкой аудитории увы не так просто, так как домашний кинотеатр или проектор стоит больших денег, и позволить себе такое удовольствие может далеко не каждый. Поэтому мы рассмотрим теоретические аспекты и несколько методов, которые позволят вам изготовить проектор своими руками.

Теория

Принцип передачи картинки с какого-либо носителя на вертикальную поверхность основывается на законах оптики. При взаимодействии различных  носителей со световым потоком происходит преломление лучей, изменение спектра с последующим отображением на экране.

Самодельный проектор можно реализовать разными способами. На практике существуют несколько технологий передачи изображения, которые реализованы во всевозможных фильмоскопах, слайдерах и проекторах. Наиболее популярны такие конструктивные решения:

• Диапроектор – основан на прохождении светового потока через прозрачный носитель. На рисунке ниже приведена схема такого устройства, Рис. 1: принципиальная схема диапроектора

где от источника света 2 поток направляется отражателем 1 к слайду 4, находящемуся в фокусирующей линзе 3. Измененный спектр  распространяется до оптического усилителя 6 и передается на экран 7.

• Эпипроекторы – работают за счет отражения светового потока от непрозрачных объектов. Рис. 2: принципиальная схема эпипроектора

На рисунке выше приведен принцип действия проектора отражающего типа, в котором источник света 1 передает поток, отражающийся зеркалами 2 и попадающий на изображение 3. Измененный  световой поток перемещается через объектив на отражатель, который передает картинку на экран.

• Кинопроекторы – передают видеоинформацию от движущихся слайдов кинопленки при прохождении через них светового потока.
• DLP проекторы – транслируют видеоинформацию с помощью отражения светового потока от специального чипа. Сам поток в них формируется цветовой логической матрицей. Такие приборы выдают высокую четкость картинки и точность цветопередачи. Рис. 3: Принципиальная схема DLP проектора
• LCD проекторы
  – реализуют передачу изображения посредством прохождения света через прозрачную LCD панель. В отличии от DLP технологии, жидкокристаллические проекторы дают на выходе яркие живые и насыщенные цвета.

Сегодня цифровые мультимедийные проекторы могут легко конкурировать по качеству фото и видеоматериалов с лучшими HD телевизорами. Поэтому домашние проекторы могут использоваться как персональный кинотеатр для семейного просмотра фильмов или в качестве средства демонстрации наглядных материалов на конференциях и лекциях. Увы, воссоздать цифровое мультимедийное устройство своими руками практически невозможно, так как необходимо синхронизировать работу механических, оптических и цифровых элементов. Но реализовать классический проектор с использованием цифрового оборудования под силу каждому.

На базе смартфона

Мобильные телефоны используются не только для связи на расстоянии, но и для обмена видеоданными. Именно поэтому возникла идея изготовления проектора из карманного гаджета. Теоретически процесс получения изображения заключается в преобразовании графического сигнала с дисплея через оптическую линзу на любую поверхность. Для этого вам необходимо изготовить корпус, полностью затемняющий окружающее пространство, приспособления для крепления, как линзы, так и мобильного устройства.

Довольно просто подобрать увеличительное стекло или лупу. Главное, чтобы его габаритные параметры были соизмеримы с размерами экрана телефона. Для фиксации лупы можно использовать переднюю стенку корпуса. Для вертикального закрепления телефона можно применить картонную коробочку или ребра из картона, в которых мобильник не будет шататься. Корпус проще всего сделать из картонного коробка, так как в нем легко вырезать отверстие нужных параметров без специального оборудования.

Для работы вам пригодится скотч, клей, канцелярский нож, карандаш, линейка и циркуль.

Процесс изготовления проектора из смартфона заключается в следующем:

• Выберете одну из стен коробки таким образом, чтобы расстояние от нее до противоположной было наибольшим. Это предоставит более широкий спектр для настройки параметров отображения.
• Разметьте на выбранной стенке середину, вокруг которой вырежьте  отверстие под увеличительное стекло. Рис. 4: сделайте отверстие под лупу
• Закрепите увеличительное стекло на стенке коробки. Для этого можно использовать как скотч, так и хороший клей, важно, чтобы они не попали в просвет линзы, иначе это может испортить изображение от проектора. Рис. 5: закрепите лупу
• Изготовьте держатель для мобильника, важно чтобы при установке он не закрывал дисплей и помещался внутри коробки. Рис. 6: изготовьте держатель
• Опытным путем для настройки изображения подберите наиболее оптимальное расстояние от мобильного до увеличительного стекла. Рис. 7: подберите расстояние
• Проделайте отверстие для зарядного шнура от мобильного, чтобы вывести его из коробки.

Проектор из смартфона готов, можете запустить трансляцию, но предварительно установите специальное приложение, которое повернет картинку на 180°.  В некоторых моделях телефонов достаточно отключить автоповорот экрана и установить гаджет вверх ногами. Просмотр лучше организовывать в хорошо затемненном помещении, чтобы повысить четкость и яркость картинки.

Помимо этого из мобильного телефона и полимерных пластин можно изготовить голографический проектор (рис. 8). Но стоимость такой самоделки выльется в немалую копейку, при относительно низком качестве изображения, поэтому конкурировать с вышеописанным образцом он сможет разве что в неординарности картинки.

Рис. 8: пример голографического проектора

На основе планшета или ноутбука

Такой проектор обладает более высоким качеством изображения за счет большего экрана. Существуют как более “гуманные” способы выполнения, при которых цифровые устройства остаются целыми, так и методы для которых вам понадобиться извлечь графическую матрицу для трансляции изображения.

Чтобы изготовить проектор из ноутбука вам понадобится картонная коробка достаточно больших размеров, чтобы ее торцевая сторона была соизмерима с монитором, а длина составляла не мене 50см. Увеличительное стекло должно иметь довольно большие размеры, хорошо справятся с задачей линзы Френеля, также актуально использовать линзу от приспособления для полностраничного чтения книг. Чтобы собрать проектор вам понадобится выполнить следующие действия:

• Прорежьте на торцевой поверхности коробки отверстие для увеличительного стекла. Рис. 9: прорежьте отверстие для стекла

Его габариты делаются чуть меньше линзы, чтобы ее можно было закрепить на краях.

• При помощи изоленты, скотча или силиконового герметика зафиксируйте объектив в отверстии. Рис. 10: зафиксируйте линзу

Важно добиться плотного прилегания стекла к картону, чтобы исключить проникновение света в проектор извне.

• В стенке напротив сделайте отверстие для монитора ноутбука. Рис. 11: сделайте отверстие для монитора

При установке последнего край картона должен идти внахлест, чтобы свет, опять же, не проникал внутрь проектора.

• Установите ноутбук вверх ногами так, чтобы клавиатура находилась на крышке коробки. По принципу оптического переворота картинки линзой. Рис. 12: установите ноутбук

Простейший проектор из ноутбука готов, достаточно включить его в розетку и можете наслаждаться трансляцией любимого фильма. По такому же принципу можете использовать планшет для сборки проектора.

Проектор из устройства для просмотра слайдов

Изготовление проектора из уже готового агрегата значительно упрощает задачу, так как никаких корректировок в плане оптических эффектов вам производить уже не требуется. Эти настройки сделаны на заводе и аппарат для просмотра слайдов прекрасно демонстрирует графические объекты с бумажных или других носителей форматом А4. Единственная ваша задача – подобрать наиболее подходящий транслятор фото- видеосигнала. В данном примере мы рассмотрим изготовление проектора из рабочего монитора планшета, который подходит по размеру диаскопа.

Для этого вам понадобится выполнить такие действия:

• Отсоедините матрицу от гаджета, отлично подойдет планшет, который вами более не эксплуатируется. Рис. 13: демонтируйте ЖК матрицу

При демонтаже матрицы соблюдайте предельную  осторожность, чтобы не повредить хрупкий элемент.

• Вместе с LCD панелью демонтируйте и электронную плату планшета, так как через нее будет осуществляться подключение к ПК для передачи данных.
• Поместите матрицу на стекло с зазором между ними около 5мм. Рис. 14: установите ЖК панель на стекло

Расстояние необходимо для вентиляции, так как мощный поток света будет обуславливать и чрезмерное нагревание поверхности.

• Установите напротив зазора вентилятор, в данном случае используется кулер. Рис. 15: установите вентилятор

Благодаря малому весу он крепиться при помощи двустороннего строительного скотча.

Проектор готов – достаточно подключить оба устройства в сеть и запустить нужный видеоматериал через компьютер. На этом проекторе вы получите достаточно высокое качество изображения, которое, как правило, мало зависит от расстояния до экрана. Следует отметить, что в продаже можно найти и меньшие устройства для просмотра слайдов, которые будут соизмеримыми с экраном смартфона.

Способы улучшения качества картинки

Чтобы повысить четкость изображения от самодельного проектора необходимо выполнить такие несложные меры:

• Установите на мониторе максимальную яркость и контрастность – это повысит качество передачи картинки.
• Устраните все щели и зазоры в корпусе проектора, через которые может проникать лишний свет.
• Окрасьте внутренние стенки самодельного проектора в черный цвет. Если есть возможность, лучше оклеить ее черной бархатной тканью, чтобы максимально снизить отражение света от стенок. Рис. 16: окрасьте стенки в черный цвет

Помимо этого на качество трансляции проектора влияют и внешние факторы.

Так, чтобы картинка хорошо воспринималась, окна должны завешиваться шторами в светлое время суток, а ночью просто отключаются все источники освещения. Запомните, чем меньше расстояние до экрана, тем выше качество изображения на нем. Также имеет значение и сам экран – предпочтительнее иметь ровную однотонную поверхность спокойных цветов.

Видео инструкции

Схема и оформление домашнего кинотеатра

Содержание:

Такое понятие как домашний кинотеатр появилось в наших широтах около двадцати лет назад. За это время из крайне редкого и жутко дорогостоящего явления, домашний кинотеатр превратился в полностью обыденное явление, доступное практически каждому.
Новейшие изоляционные материалы и способы их монтажа помогут вам наслаждаться просмотром фильмов в любое время и в любом месте, не доставляя ни малейших неудобств ни соседям, ни остальным домочадцам.

Современное оборудование для домашнего кинотеатра удобное, легкое в настройке и эксплуатации может быть установлено в любом жилище. От небольшой квартиры до солидного загородного особняка.

Выбор домашнего кинотеатра

Как и любое другое оборудование, домашние кинотеатры делятся на потребительские классы. Исходя из показаний фирмы — производителя, качества и цены оборудования.
Выбирая домашний кинотеатр, учитывайте как можно больше факторов.
• Будет ли оборудование установлено в городской квартире или в частном доме?
• В цокольном этаже, гостиной или в мансарде?
• Какой будет площадь вашего кинозала и из чего сделаны его стены?
Все эти нюансы помогут вам не ошибиться и впоследствии не сожалеть о своем выборе.
Не забывайте и о том, что совершенно не обязательно приобретать домашний кинотеатр «в сборе». Практически всегда можно подобрать и заменить не устраивающие вас составляющие, например акустику.

Краткий сравнительный обзор некоторых популярных моделей:

Телевизор или проектор, что лучше?

Дело не только в ваших личных предпочтениях. Но и в условиях, в которых ваш домашний кинотеатр будет функционировать.

Помимо ценовых характеристик существует несколько принципиальных моментов, кардинально отличающих проектор от большого телевизора.

Основные достоинства и недостатки проектора и телевизора:

• Проектор гораздо мобильнее телевизора, его легко можно установить и собрать одному. Телевизор же с диагональю около двух метров (восемьдесят дюймов) будет иметь вес более тридцати килограмм.
• Проектор будет полноценно функционировать только в полностью затемненном помещении, вам придется задуматься об установке плотно закрывающихся дверей и светонепроницаемых штор, иначе качественного изображения вам просто не видать.
• Телевизор в таких сложностях не нуждается, и дополнительно переоборудовать помещение вам не придется.
• Проектором можно пользоваться для проведения «открытых» киносеансов на свежем воздухе. Даже не перевешивая экран, вы сможете проецировать изображение на любую поверхность.
• С телевизором же такие «фокусы» не пройдут однозначно.
• Цена телевизора с диагональю до полутора метров (шестьдесят дюймов) будет примерно восемьсот евро, а вот начиная в шестидесяти пяти, следует резкий прыжок, и цены стартуют от отметки пять тысяч евро.
• А очень хороший проектор обойдется вам приблизительно в три тысячи евро.

Сравним большой телевизор и проектор одного производителя:

Колонки для домашнего кинотеатра

Акустика очень важная часть системы домашнего кинотеатра.
Неправильно подобранный «звук», не подходящий к объему или к материалу стен помещения способен «свести на нет» все усилия в оформлении домашнего кинозала.
Сейчас наиболее популярны наборы акустики с использованием пяти спикеров и одного сабвуфера, так называемые «5,1».

Наиболее используемые приспособления:

Производитель Yamaha:

• Фронт Y-NS-777
• Тыл Y-NS-333
• Центр Y-NS-444
• Сабвуфер Y-YST-RSW300

Производитель DALI:

• Фронт D-Ikon 6 MK II
• Тыл D-Ikon 1 MK II либо D-Ikon On-Wall MK II
• Центр D-Ikon Vokal 2 MK II
• Сабвуфер D-Ikon SUB MK II

Производитель Magnat Monitor Supreme:

• Фронт M-M-S 1002
• Тыл M-M-S 202
• Центр M-M-S Center 252
• Сабвуфер M-M-S Sub 302 A

Производитель Heco Victa:

• Фронт H-V Prime 502
• Тыл H-V Prime 202
• Центр H-V Prime Center 102
• Сабвуфер H-V Prime Sub 252 A

Комната для домашнего кинотеатра: оформление и дизайн

Современное оборудование позволяет соорудить кинозал в любом помещении.
В цокольном этаже, в мансарде, в просторной гостиной большого частного особняка, в небольшой городской квартире.
Выбор помещения зависит только от вас, а уж подобрать качественное оборудование вы точно сможете.
Как показала многолетняя практика, лучшим помещение для размещения домашнего кинотеатра будет комната площадью приблизительно тридцать — сорок квадратных метров.

Читайте также: Строй сам — «Как обустроить комнату отдыха»

Прямоугольной формы, с высотой потолка не менее двух с половиной метров. Без окон или с качественными светонепроницаемыми занавесками, хотя, если вы выбрали кинотеатр на основе большого телевизора, это не важный фактор. С плотно закрывающейся дверью и достаточной звукоизоляцией.
Продумайте качественную вентиляционную систему в кинозале, так как в помещении с мощной звукоизоляцией и наглухо закрытыми окнами и дверью без хорошей вытяжки долго находиться будет просто не возможно.

Существует небольшой «фокус» для проверки помещения вашего кинотеатра еще до его установки, по окончании всех ремонтных работ нужно установить и включить сабвуфер. Все «слабые места» вроде плохо закрепленных конструкций и находящейся в «неположенном» месте мебели мгновенно проявят себя неприятным гулом, образованным вибрациями.
И вы сразу сможете подогнать и переставить что нужно и куда можно.

Как собрать домашний кинотеатр своими руками

Если вы когда-нибудь мечтали посидеть в собственном домашнем кинотеатре, эта мечта может стать реальностью. Выделенный домашний кинотеатр позволяет вам запоем смотреть любимые потоковые шоу, смотреть фильмы или играть в небольшие игры — и все это на большом экране, не выходя из собственного дома.

Основы домашнего кинотеатра «сделай сам»

• Театральный стиль : Решите, будет ли это специальный кинотеатр с сиденьями, обращенными к экрану, или больше по образцу гостиной с периодическим просмотром экрана. Определите направление, в котором будут смотреть зрители. Решите, нужны ли вам дополнительные приспособления, например, барная стойка.
• Проводная или беспроводная связь : Можно построить целый домашний кинотеатр с беспроводными устройствами. Тем не менее, Bluetooth и другие беспроводные технологии малого радиуса действия не всегда надежны. Кроме того, маршрутизация интернет-сигнала на домашний кинотеатр с помощью кабеля Ethernet может быть более стабильной, чем использование соединения Wi-Fi.
• Light Control : Экраны практически любого уровня яркости можно просматривать в полностью темных домашних кинотеатрах. Для просмотра видеопроекторов при дневном свете минимальным уровнем яркости считается проектор с яркостью 2500 люмен или выше. HDTV можно просматривать при дневном свете. В любом случае, большинство домашних кинотеатров выигрывают от наличия штор и дверей, которые позволяют при необходимости отключать свет.
• Звукоизоляция : Звукопоглощающие изолированные стены обеспечивают лучшее качество звука в театре и предотвращают распространение шума в другие помещения.

Совет

Для повышения звукоизоляции можно даже добавить второй слой гипсокартона. Гипсокартон является плотным и отличным недорогим материалом для звукоизоляции стен. Но вам нужно будет планировать заранее, так как настенные коробки, отделка и дверные коробки зависят от толщины стены.

Когда собирать домашний кинотеатр своими руками

Если позволяют время и средства, обычно лучше построить домашний кинотеатр как можно раньше во время реконструкции всего дома, чтобы обеспечить полный доступ к внутренней части стен для изоляции и проводки.

Коды и разрешения

Масштаб проекта домашнего кинотеатра определяет, понадобятся ли вам разрешения. Все, что связано с сантехникой, электричеством, добавлением или удалением стены, обычно требует разрешений.

Нажмите «Воспроизвести», чтобы получить советы по созданию идеального домашнего кинозала

Соображения безопасности

Если ваш проект предусматривает демонтаж несущих стен, сначала проконсультируйтесь с инженером-строителем или подрядчиком. Если вы не имеете навыков в электромонтажных работах, наймите электрика для запуска новых цепей с сервисного щитка или для любых электромонтажных работ.

Оборудование/инструменты

• Электропила
• Аккумуляторная дрель
• Электрический гвоздезабиватель
• Искатель шипов
• Малярный валик
• Лоток для краски

Материалы

• Видеопроектор или HDTV
• Киноэкран для видеопроекторов
• Аудиосистема домашнего кинотеатра
• Стойка для мультимедийных устройств
• Запасной аккумулятор
• Два на четыре
• Изоляция
• Звукопоглощающее напольное покрытие
• Электрический кабель
• Черный пол
• Тримминг один на три и один на четыре (для погони)
• Ровная темная краска для стен
• Гипсокартон и сопутствующие материалы

1. Макет плана

   В зависимости от ваших потребностей спланируйте домашний кинотеатр с помощью программного обеспечения для планирования или на бумаге. Обязательно укажите расположение экрана, шкафа для мультимедийных устройств, всех мест для сидения, а также расположение электрических розеток и освещения.

2. Стенки каркаса

   Для домашнего кинотеатра, который вы строите с нуля, обрамляйте внутренние стены. Даже если вы используете существующую комнату, вам все равно может понадобиться определить пространство домашнего кинотеатра, построив одну или две стены.

   Стены подвала должны быть обрамлены по-разному, при этом изоляция из пенопласта должна соприкасаться с наружными каменными стенами, а каркас стены должен быть нанесен на переднюю часть пенопласта.

3. Сантехника

   Если в вашем домашнем кинотеатре есть барная стойка с раковиной или мини-кухня, проведите водопровод и канализацию в этом районе. Если домашний кинотеатр примыкает к ванной или кухне, подвод воды и канализация могут располагаться в пределах общей стены.

4. Прокладка электропроводки

   Проложите электрические кабели к определенным точкам внутри домашнего кинотеатра. Если в помещении кинотеатра в настоящее время нет электропроводки, вам нужно будет запустить новые цепи от электрической сервисной панели и подключить эти цепи к домашнему кинотеатру. Если в помещении есть электричество, вы можете протянуть кабели до необходимых мест, соединив кабели вместе.

   Некоторые цепи могут быть выделены. Электрическое освещение должно работать от отдельной выделенной ответвленной цепи. Для чувствительного электронного оборудования также могут потребоваться специальные схемы.

   В состав проводки могут входить:

   • Общие комнатные розетки, расположенные таким образом, чтобы ни одно устройство (например, лампа или пылесос) не находилось на расстоянии не более 6 футов от розетки.
   • Розетка в конце комнаты для видеоэкрана или киноэкрана.
   • Выход для обслуживания шкафа медиаустройств.
   Розетки
   • GFCI на мокром баре и рядом с ним.
   • Общее освещение помещения, например встроенные светильники.
   • Бра театрального типа вдоль боковых стен театра.

5. Организовать осмотр

   Для любых разрешенных электрических или сантехнических работ вам необходимо будет организовать первую проверку после прокладки линий и до закрытия стен.

6. Утепление стен

   Изолируйте все стены, как для экономии энергии, так и для звукопоглощения. Наружные стены подвала следует утеплять пенопластом или жестким пенопластом. Для других наружных и внутренних стен используйте изоляцию из стекловолокна, минеральной ваты, джинсовой ткани, распыляемой или жесткой пены.

   Совет

   Для обеспечения наилучшего качества звука все стены должны быть изолированы, даже внутренние стены, выходящие в другие помещения.

7. Установка гипсокартона

   Повесьте гипсокартон на каркас стены. Сделайте вырезы для всех выключателей и розеток. Нанесите герметик на все швы, затем отшлифуйте и доведите до гладкости.

8. Установка чернового пола

   Для подвалов вы можете использовать взаимосвязанные панели чернового пола, которые поднимают напольное покрытие над бетонным основанием. Или, чтобы сократить расходы, вы можете построить свой собственный черный пол из шпал размером два на четыре, пароизолятора и фанеры.

9. Сборка шкафа для мультимедийных устройств

   Создайте отдельное, закрытое и вентилируемое пространство для мультимедийных устройств. Возможно, вы захотите приобрести медиастойку из прочного многоуровневого вентилируемого металла. Если в шкафу нет естественной вентиляции, вам нужно будет добавить в шкаф вентилятор, чтобы предотвратить перегрев устройств.

10. Сборка мокрого бара

    Постройте дополнительный мокрый бар вдоль стены комнаты, добавив нижние шкафы, барную раковину, барный холодильник и столешницы. Не устанавливайте в это время отдельные стержни, так как они будут мешать укладке пола.

11. Отделка электропроводки и сантехники

    Сделайте окончательные подключения для всех осветительных приборов, розеток и сантехники. Закажите окончательную инспекцию в местном разрешительном органе.

12. Установка проволочных цепей

    Чтобы проложить проводку от медиа-тумбы в задней части комнаты к экрану в передней части комнаты, соорудите желоба или лотки, которые проходят по всей длине комнаты примерно на 1 дюйм ниже уровня потолка.

    Используйте загрунтованную белую отделку один на три и один на четыре. Каждая чейка представляет собой трехсторонний лоток с открытым верхом, который имеет доску один на четыре в качестве задней стенки чейка, доску один на три внизу и еще одну доску один на три на нижней. фронт.

    Если задняя стенка канавки немного выше передней, у вас будет место для вкручивания шурупов в канавку. Установите, ввинчивая винты через заднюю стенку канавок через каждые 32 дюйма в шпильки стены.

13. Театр рисования

    Более темные цвета лучше всего подходят для домашних кинотеатров, поскольку они уменьшают окружающее освещение. Матовые, матовые или глянцевые краски также лучше, чем полуматовые или глянцевые, для приглушения окружающего света. Покрасьте настенные канавки в тот же цвет, что и стена, чтобы они гармонировали.

14. Установка напольного покрытия

    Установите звукопоглощающее напольное покрытие, например, ковровое покрытие. Если вы предпочитаете твердое напольное покрытие, такое как инженерная древесина, твердая древесина или ламинат, используйте коврики и дорожки для звукопоглощения.

    Совет

    Как и в случае с цветом стен, напольное покрытие в домашних кинотеатрах лучше выбирать темнее, чтобы уменьшить отражение света.

15. Установка видеопроектора

    Если в вашем кинотеатре будет использоваться видеопроектор и киноэкран, установите видеопроектор в противоположном конце комнаты от экрана. Большинство проекторов можно установить на потолке с помощью специальных кронштейнов для экономии места.

16. Установка динамиков

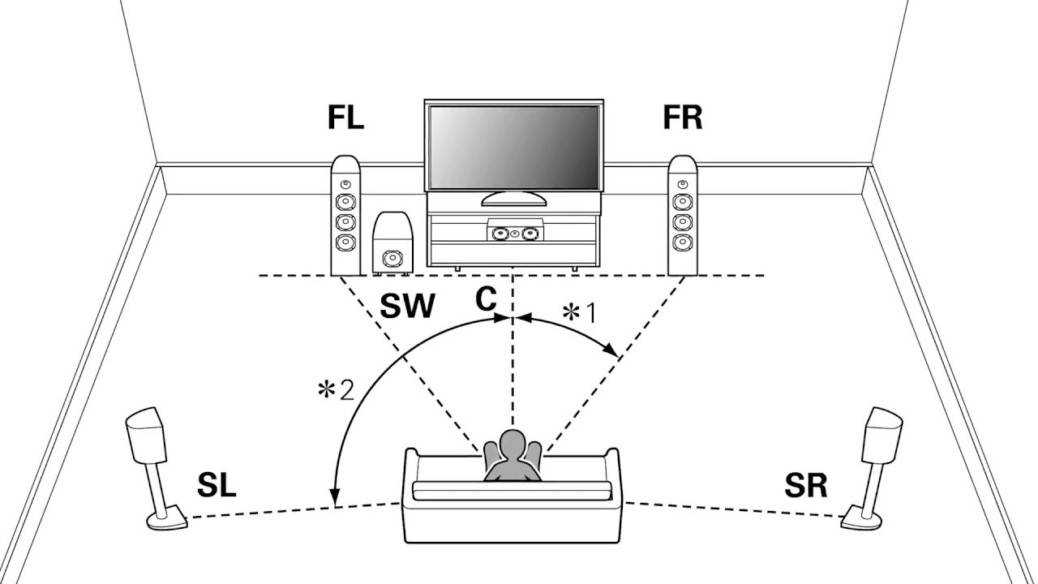

    Установите колонки по комнате. Для расположения динамиков 5:1 требуется один сабвуфер на полу, один центральный динамик над или под экраном и два динамика по бокам. Расположение динамиков 7:1 такое же, но в задней части комнаты есть еще два динамика.

    Совет

    Динамики домашнего кинотеатра звучат лучше, если они установлены на уровне ушей сидящего пользователя. Или они могут быть установлены выше, но направлены вниз.

17. Экран установки

    • HDTV : Установите видеоэкраны HDTV на стену на шпильки, используя монтажный комплект для видеоэкрана, соответствующий размеру вашего экрана.
    • Киноэкраны с ручным управлением : Установите ручные опускающиеся видеоэкраны к потолку или к стене.
    • Электрические киноэкраны : Электрические киноэкраны тяжелые и могут потребовать специального монтажного оборудования. Они должны свободно висеть и не должны касаться стены.

    Как сделать экран проектора своими руками внутри

18. Провода

    Проложите провода от медиа-тумбы и через настенные каналы к передней части комнаты. Провода динамиков могут в любой момент выйти из цепей для обслуживания динамика. Провод для переднего центрального динамика нужно будет продолжать до передней части комнаты. Любой другой провод динамика, коаксиальный кабель или провод управления экраном или триггерный провод должен продолжаться в области экрана.

    Предупреждение

    Обратите внимание, что электротехнические правила не разрешают прокладывать линии электропередач через открытые стенные лотки. Все электрические кабели должны быть расположены в стенах.

19. Установка мультимедийных устройств

    Установите мультимедийные устройства в мультимедийный шкаф. Убедитесь, что устройства, которые вы собираетесь использовать чаще всего, расположены на уровне глаз или ниже. Это могут быть устройства для потоковой передачи видео, проигрыватели DVD или Blu-ray или аудиооборудование.

20. Установка резервного аккумулятора

    Настоятельно рекомендуется установить резервную батарею в медиа-тумбе. Благодаря нескольким местам для подключения сзади или сбоку, резервный аккумулятор может принимать все мультимедийные устройства в шкафу. Выступая в качестве концентратора, резервный аккумулятор может быть как устройством защиты от перенапряжений, так и аккумулятором кратковременного действия, чтобы поддерживать работу устройств в случае внезапного сбоя питания.

21. Добавить кресла для театра

    Специализированные домашние кинотеатры, которые стремятся подражать коммерческим кинотеатрам, часто используют театральные сиденья. Сиденья в театре удобны и обеспечивают подставку для ног, а также места для пультов, напитков и еды.

    Диваны, двухместные диваны, диваны-кровати и мягкие кресла также можно использовать в качестве театральных сидений. Для детей или взрослых, которые любят растянуться на полу, используйте большие подушки или кресла-мешки.

22. Украсить театр

    Украсьте комнату, чтобы она выглядела как домашний кинотеатр вашей мечты. Добавьте постеры фильмов в рамке или другие виды художественных работ. Настенный текстиль помогает украсить комнату и поглотить звук. Не размещайте украшения рядом с экраном, чтобы не отвлекаться.

23. Финишный мокрый брусок

    Вет-бар может удовлетворить потребности широкого круга пользователей. Для тех, кто пьет, установите винный холодильник, винную полку и стойки для подвешивания бокалов для вина и мартини вверх дном.

    Для всех пользователей заполните холодильник газировкой и соками. Добавьте микроволновую печь под барную стойку для попкорна. Или, если позволяет место, добавьте на барную стойку машину для попкорна. Добавьте блюда для конфет или для здоровых закусок, таких как орехи и сухофрукты.

24. Испытательный зал

    Перед первым киносеансом протестируйте кинотеатр, чтобы убедиться, что все работает, как планировалось.

    • Если это полностью затемненный театр, убедитесь, что все шторы плотно закрыты, а двери не пропускают свет внутрь.
    • Большинство театральных аудиосистем имеют функцию балансировки, которая позволяет сбалансировать уровни громкости динамиков в зависимости от местоположения пользователей кинотеатра.
    • Отрегулируйте проекцию видеопроектора так, чтобы изображение максимально заполняло экран, не выходя на черную рамку.
    • Отрегулируйте фокус проектора с помощью функции тестовой сетки проектора.

Когда звонить специалистам

Дизайнеры домашних кинотеатров способны обеспечить идеальный баланс видео, аудио и эстетического дизайна. Позвоните в профессиональную дизайнерскую компанию для создания полностью интегрированного домашнего кинотеатра.

Даже если вы собираетесь построить домашний кинотеатр самостоятельно, вы все равно можете нанять электрика, сантехника или компанию по укладке полов.

Как построить домашний кинотеатр

28 октября 2021 г.

Популярность домашних кинотеатров в наши дни растет. С появлением потоковых сервисов и телевидения кинематографического качества появилось больше отличного контента, которым вы можете наслаждаться, не выходя из дома, так почему бы не сделать его кинотеатральным? Если ваш ответ заключается в том, что вы ничего не знаете о дизайне комнаты для домашнего кинотеатра, не бойтесь. Вот пошаговое руководство по созданию отличного домашнего кинотеатра своими руками для вас и вашей семьи.



1. Выберите место

Если вы хотите узнать, как построить театральный зал, начните с выбора подходящего помещения. В идеале вам нужна комната не менее 20 футов в длину и 12 футов в ширину. Вам также нужна комната, максимально изолированная от остальной части дома — идеально подойдет подвал или комната отдыха. Основной причиной этого является передача звука.

Звук будет распространяться в обоих направлениях. Это означает, что другие в вашем доме могут слышать то, что вы смотрите, или вы можете слышать, что происходит в других комнатах вашего дома, когда вы пытаетесь сосредоточиться на своем фильме. Чем ближе ваш домашний кинотеатр к остальной части дома, тем лучше будет ваша звукоизоляция.

2. Постройте корпус

Постройте корпус так же, как строят корпус любого пристройки к дому. Вы обрамляете комнату желаемой формы, включая все стены и потолки. Вы даже можете поднять часть пола, если вам нужны многоуровневые варианты сидения. Однако для домашнего кинотеатра адекватная звукоизоляция и изоляция являются жизненно важными и наиболее важными факторами. Убедитесь, что вы используете высококачественные продукты, чтобы получить наилучшие впечатления от звукоизоляции для вашего домашнего кинотеатра.

3. Объемный звук

Одним из ключевых элементов домашнего кинотеатра является объемный звук. Традиционная система объемного звучания для домашнего кинотеатра включает семиканальные динамики и сабвуфер. Это обеспечивает отличное качество звука, позволяющее зрителям слышать все. Вы будете наслаждаться громоподобными низкими частотами, богатыми средними частотами и стремительными высокими частотами каждого фильма, который вы смотрите. Чтобы максимально использовать возможности динамиков, разместите их следующим образом:

• Центральный динамик:  Расположите центральный динамик прямо над или под экраном фильма
• Левый и правый динамики:  Расположите эти динамики на уровне ушей слева и справа от экрана
• Два боковых динамика объемного звучания:  Разместите динамики объемного звучания на боковых стенках позади основного ряда сидений
• Тыловые динамики объемного звучания:  Разместите тыловые динамики на равном расстоянии от задней стены домашнего кинотеатра

4.

Установка освещения

Лучшее освещение для домашнего кинотеатра состоит из бра вдоль стен и встроенного освещения в потолке. Есть и другие отличные варианты домашнего кинотеатра в подвале своими руками, в том числе варианты внешнего освещения и трековое освещение. Какой бы тип освещения вы ни выбрали, убедитесь, что на этапе создания кадра у вас есть место для того, что вы хотите.

5. Провод в видеопроекторе

Это проще, чем кажется. Вам просто нужно установить кабель HDMI, который отправляет HD-видео на проектор, и провод CAT5, чтобы вы могли получить доступ к проектору с помощью радиочастотного (RF) пульта дистанционного управления. Имейте в виду, что вам понадобится компьютер или другой медиаплеер для отправки видео на проектор. Вам также понадобятся достаточное количество электрических розеток для всех ваших устройств. При выборе устройств убедитесь, что вы выбираете варианты с отличным визуальным качеством для наилучшего восприятия.

6. Установка гипсокартона

После того, как вы закончили монтаж и знаете, где будут проходить провода и электрические розетки, вы готовы добавить гипсокартон. Гипсокартон скроет корпус и всю проводку. Убедитесь, что в гипсокартоне есть отверстия, чтобы вы могли получить доступ к проводам. Вы должны быть точны в измерениях отверстия в гипсокартоне, чтобы убедиться, что все подходит правильно.

7. Настройка видео и звука

Теперь можно повесить экран, подключить проектор и подключить все динамики. Если вы сделали разрезы правильно, все ваши провода и розетки должны быть легко доступны через гипсокартон. После того, как вы настроите все в своей развлекательной системе, вам захочется ее протестировать. Убедитесь, что проектор откалиброван с правильными настройками и обеспечивает высокое качество изображения. Что касается ваших динамиков, убедитесь, что все они работают и что настройки звука обеспечивают желаемое впечатление от домашнего кинотеатра.

8. Места для сидения

Для настоящего домашнего кинотеатра вам нужны сиденья в кинотеатре. Выбирая место для сидения, убедитесь, что оно удобно — вы будете проводить там много времени, наслаждаясь любимыми фильмами и телепередачами. Вы также можете проверить дополнительные функции, такие как возможность наклона, подстаканники и многое другое. Также обязательно учитывайте размер. Вы должны иметь возможность комфортно разместить как минимум два ряда этих сидений в своем театральном зале.

Продукты, которые помогут вам звукоизолировать домашний кинотеатр «сделай сам»

Чтобы максимально использовать возможности домашнего кинотеатра, необходимо обеспечить его звукоизоляцию. Звукоизоляция вашего домашнего кинотеатра удерживает нужные звуки и не пропускает нежелательные звуки. Вот некоторые из лучших продуктов, которые вы можете использовать для обеспечения надлежащей звукоизоляции в вашем домашнем кинотеатре:

• Подложки для пола:  Вам потребуется звукоизолировать пол, особенно если под вашим домашним кинотеатром есть комнаты. Используйте звукоизолирующие напольные покрытия, чтобы звук не проникал через полы.
• Звукоизоляция и изоляция потолка:  Звукоизоляция потолка также важна, так как над большинством домашних кинотеатров будет жилое пространство. Система звукоизоляции isoTRAX™ может предотвратить проникновение звуков через потолок на полы в комнатах над ним.
• Звукоизоляция стен: Убедитесь, что ваши стены звукоизолированы, чтобы улучшить акустику в вашем кинотеатре и изолировать звук от остальной части дома. Акустические звукоизоляционные панели, звукоизоляционные барьеры премиум-класса и звукоизоляционная изоляция Quiet Batt™ — отличные продукты для улучшения акустики на различных этапах строительства вашего театрального зала.
• Звукоизоляция двери:  Дверь вашей театральной комнаты может пропускать через себя много звуков, поэтому убедитесь, что ваша дверь максимально звукоизолирована. Правильные дверные уплотнители и щетки могут ограничить открывание и помочь вашей двери не допустить проникновения нежелательных звуков в ваш кинотеатр и нежелательных звуков.

Начните строить домашний кинотеатр из звукоизоляционных материалов для коров

Когда вы будете готовы приступить к работе, вам прежде всего понадобятся звукоизоляционные материалы.
