Что такое турбодефлектор цаги на дымоход и как его сделать своими руками

Дефлектор – это кусок металлической трубы с прикрепленным к нему своеобразным зонтом из сталей. Оголовок, в свою очередь, надевается на конец дымоходной трубы. Такие приспособления можно увидеть почти на всех современных дымоходах и вентиляционных каналах.

• Назначение дефлектора цаги
• Устройство дефлектора дымохода
• Изготовление дефлектора своими руками
  • Размеры изделия
  • Конструкция вентиляционного дефлектора
• Как работает вентиляционный дефлектор?
• Разновидности дефлекторов
• Как изготовить дефлектор Григоровича своими руками

Назначение дефлектора цаги

По законам физики теплый или горячий воздух имеет меньший вес, чем холодный. В отопительной системе дым, поднимающийся от горящих дров, имеет высокую температуру. Сверху в дымовом канале находится холодная масса воздуха, которая под действием тяжести опускается, а горячий дым поднимается. Таким образом, возникает воздухообмен или тяга. На своем пути холодный поток создает противодействие горячему дыму.

Оголовок предназначен для снижения давления холодного воздуха и рассечения потока. Что такое дефлектор можно понять, если перечислить все выполняемые им функции:

• защищает отверстие дымохода от листьев, снежных заносов, атмосферной влаги, других случайных предметов;
• усиливает действие принудительной вытяжки;
• о тягу в дымоотводе или вентканале;
• уменьшает возможность возникновения обратного потока угарного газа, направленного внутрь помещения.

Тяга играет основную роль в процессе горения топлива и отведения дыма и газов. Если увеличить этот показатель, то коэффициент полезного действия очага увеличится на 17–20%. Это значит, что использование отопительного агрегата происходит в экономичном режиме и перерасхода дров, угля или газа не происходит.

Некоторые дефлекторы выполнены в виде цаг ротационного действия.

Их отличие в том, что центральная деталь вращается, от этого происходит сильную разреженность воздуха, что позволяет вытягивать из жерла топки большую часть продуктов горения. Если такой ротационный дефлектор ставится на конец вентиляционной вытяжки, то они могут служить в качестве принудительной вытяжки или усиливать работу уже существующей. Дефлектор рассекает воздушный поток над трубой, тем самым создавая на выходе из дымохода область низкого давления, куда стремится нагретый дым.

Устройство дефлектора дымохода

Для изготовления оголовка трубы своими руками нужно определиться с конструкцией и назначением каждой детали или узла дефлектора цаги:

• патрубок или нижний цилиндрический участок, предназначен для надевания на конец трубы дымохода и служит креплением для диффузора;
• диффузор представляет собой конус, узким концом крепящийся на патрубке, а широкой частью подходящий к верху изделия;
• внешняя оболочка называется обечайка;
• конус или колпак располагается сверху всей конструкции и служит защитой;
• опоры для установки колпака;
• кронштейны для укрепления всего дефлектора.

Все вышеназванные детали легко изготавливаются своими руками из нержавеющих сталей, оцинковки или простого металла.

Изготовление дефлектора своими руками

Для начала нужно произвести расчет, затем выполнить чертеж, только потом приступить к изготовлению отдельных деталей для последующей сборки. Определяют показатели:

• форма и вид дефлектора;
• из какого материала будет сделано изделие;
• диаметр и размеры оголовка.

Для описания последовательности работ берем стандартную конструкцию, описанную ранее. Если говорить о форме, то она будет определена по сечению трубы дымохода. Варианты могут быть овальные, круглые, квадратные и прямоугольные. В качестве материала берут сталь или оцинкованный металл.

Размеры изделия

Размеры дефлектора зависят от параметров дымохода или вентиляционной трубы. Для упрощения применяют типовые зависимости от размеров:

• при внутреннем диаметре 120 мм высота составит 144 мм, ширина диффузора будет 240 мм;
• диаметр 140 требует дефлектора высотой 168 мм и шириной диффузора 280 мм;
• дымовая труба с размером внутри 200 мм работает с оголовком высотой 240 мм, диффузором шириной 400 мм;
• крупные дымоходы диаметром 400 и 500 мм защищаются дефлектором 480 и 600 мм, соответственно при ширине 800 и 1 тыс. мм.

Проводя расчет для изготовления оголовка своими руками, нужно принять во внимание несколько правил определения размеров:

• приемлемой высотой считается та, которая составляет размер внутреннего диаметра, умноженный на коэффициент 1,6–1,7;
• диффузор выполняется шириной в диапазоне от 1,2 до 1,3 от диаметра;
• ширина колпака принимается с коэффициентом 1,7, к внутреннему диаметру трубы.

Конструкция вентиляционного дефлектора

Любой вид оголовка для вентиляции состоит из двойных стальных стаканов, соединительного патрубка и кронштейнов крепления крышки. Наружная оболочка расширена внизу, внутренний стакан выполнен одного диаметра по всей длине. Цилиндры вставляются один в другой, крышка устанавливается над верхним стаканом. В верхней части цилиндров ставят кольцевые стопоры для изменения направления потока.

Кольцевые отбои ставят таким образом, что через них идет подсос воздуха, для которого используется ветер в окружающем пространстве, так ускоряется вывод вредных веществ из вентиляции.

Если ветер дует снизу, то механизм работает не в полной мере, воздух отражается от крышки и поступает немного внутрь трубы. Для устранения конус делают двойным, со скрепленным основанием.

У некоторых дефлекторов крышку вместо конуса делают в виде зонтика, это дает возможность по-другому направлять воздушный поток.

Как работает вентиляционный дефлектор?

Ветер отражается от корпуса дефлектора и рассекается при помощи диффузора, это ведет к снижению давления, что дает усиление тяги. Увеличение сопротивления потоку ветра позволяет пропорционально увеличивать вытяжение дыма из трубы. Для эффективности рекомендуется устанавливать дефлекторы на вентканалах, немного наклонив. Хорошо подобранный дефлектор позволяет увеличить КПД вентиляции на 20%.

Разновидности дефлекторов

Видов оголовков дымохода или вентиляционного канала существует множество, но часто применяемые устройства называются:

• дефлектор Григоровича;
• по типу звезды Шенард;
• открытый оголовок ASTATO;
• Н-образная конфигурация.

Дефлекторы из пластика используются очень редко из-за ненадежности материала в вопросе прочности, он хрупкий и не выдерживает сильных порывов ветра. Их применяют для установки на вентиляционные каналы подвала или цокольного этажа.

Как изготовить дефлектор Григоровича своими руками

Часто хозяева частных домов задумываются об установке дефлектора, после того как в трубе дымохода начинает скапливаться мусор, труба часто забивается, на величину тяги влияет влажность воздуха, в вентиляционный канал попадают атмосферные осадки и образовывается конденсат, а печь начинает дымить.

Для изготовления изделия понадобятся:

• разметочный инструмент и картон;
• инструмент для резки металла, метизы для крепления;
• сверла по металлу и дрель.

В качестве материала используют металл толщиной 0,5 мм, оцинкованный или нержавейку. Для крепления и кронштейнов применяют шпильку, полосу, уголок небольшого размера. После того как произведен расчет размеров и выбрана высота, ширина, выполняется чертеж с нанесением всех технических параметров. Если резать металл без шаблонов, то можно ошибиться, тем более что изготовление конуса требует опыта и определенной сноровки.

Чертеж деталей делают на картоне в готовую величину и вырезают их. После этого делают примерку, приставляя детали одну к другой, и собирая оголовок дымохода вначале из картона. После этого макет, собранный своими руками, разбирается, и картонные шаблоны используют для перенесения контуров уже на металлические листы.

Детали вырезают при помощи ножниц по металлу, можно воспользоваться пилой «болгарка». Диффузор сворачивают в требуемую форму и после высверливания отверстий на краях применяют саморезы для их соединения. По такому же типу делают наружный цилиндр. Колпак сворачивают и скрепляют между собой края. Следующий шаг – соединение двух конусов. Его делают, вырезая шесть язычков на верхней тарелке, и крепят их саморезами по металлу к нижнему.

Перед этим действием на диффузор крепят опоры для установки. Полученный зонт соединяют с диффузором при помощи лапок, и все устройство помещают в наружный корпус. Чтобы поставить дефлектор на металлическую трубу дымохода, нужно в просверленные предварительно отверстия в количестве трех штук, вставить болты и затянуть гайки.

На кирпичную или асбоцементную трубу дефлектор крепится посредством дюбелей или анкеров. Их вставляют в отверстия металлических полос, затем сверлят в кирпич и забивают дюбеля, а в них саморезы. Другим способом является установка стягивающего хомута из металла, который плотно стягивается после установки оголовка трубы болтами и гайками.

Изготовление и установка дефлектора своими руками сэкономит хозяину деньги, ведь такое простое устройство несложно сделать самостоятельно.

Дефлектор на трубу дымохода своими руками

Никакая отопительная система, работающая на твердом топливе, не может обойтись без систем отведения дыма и угарного газа. При этом дымоходы должны не только обеспечить отток продуктов термического разложения, но и обеспечить поступление в печь или камин достаточного количества кислорода, необходимого для поддержания процесса горения. Хороший печной мастер выводит трубу, предварительно рассчитав ширину дымового прохода и расположение верхней точки, с учетом перепада высот между кровлей и оголовком. А вот если за дело берутся дилетанты, то возможные промашки при строительстве могут обернуться задымлением обогреваемого помещения и нерациональным использованием топлива. Ниже поговорим о том, как сделать дефлектор на трубу дымохода своими руками?

Как сделать дефлектор на трубу дымохода своими руками?

Что такое дефлектор на дымоход и какие задачи он решает?

Инженерное сооружение, представляющее собой трубу со специальной крышкой-отражателем, венчающее дымоход, принято называть дефлектором или дымником. Его главная задача – защита дымоотвода от сильного ветра, атмосферных осадков и всевозможного мусора, разносимого ветром. Кроме того, воздушные потоки, огибая дымник, создают в оголовке трубы область пониженного давления, благодаря чему КПД сооружения увеличивается минимум на 20%. Установка дефлектора на дымовую трубу позволяет:

• нормализовать уровень воздушной тяги в системе;
• предупредить возможность возникновения воздушных пробок и застойных очагов в дымоходе, особенно если он не строго вертикален;
• ликвидировать задымленность в помещении при разжигании отопительной печи (камина) из-за эффекта «обратной тяги» при сильном ветре.

Дефлектор на трубу дымохода своими руками. Сэндвич дымоход с дефлектором, поддерживаемый четырьмя стальными тросами.

Основные конструктивные элементы и виды дымоходного дефлектора

Наибольшее распространение, благодаря несложной, но эффективной конструкции, получил дефлектор ЦАГИ, разработанный инженерами Центрального Аэрогидродинамического института. Такой дефлектор состоит из:

• цилиндрического патрубка (нижнего стакана), крепящегося непосредственно на оголовке трубы;
• диффузора, имеющего форму усеченного конуса, с жестко закрепленной на нижнем стакане узкой частью;
• защитного зонта и внешнего кольцеобразного кожуха.

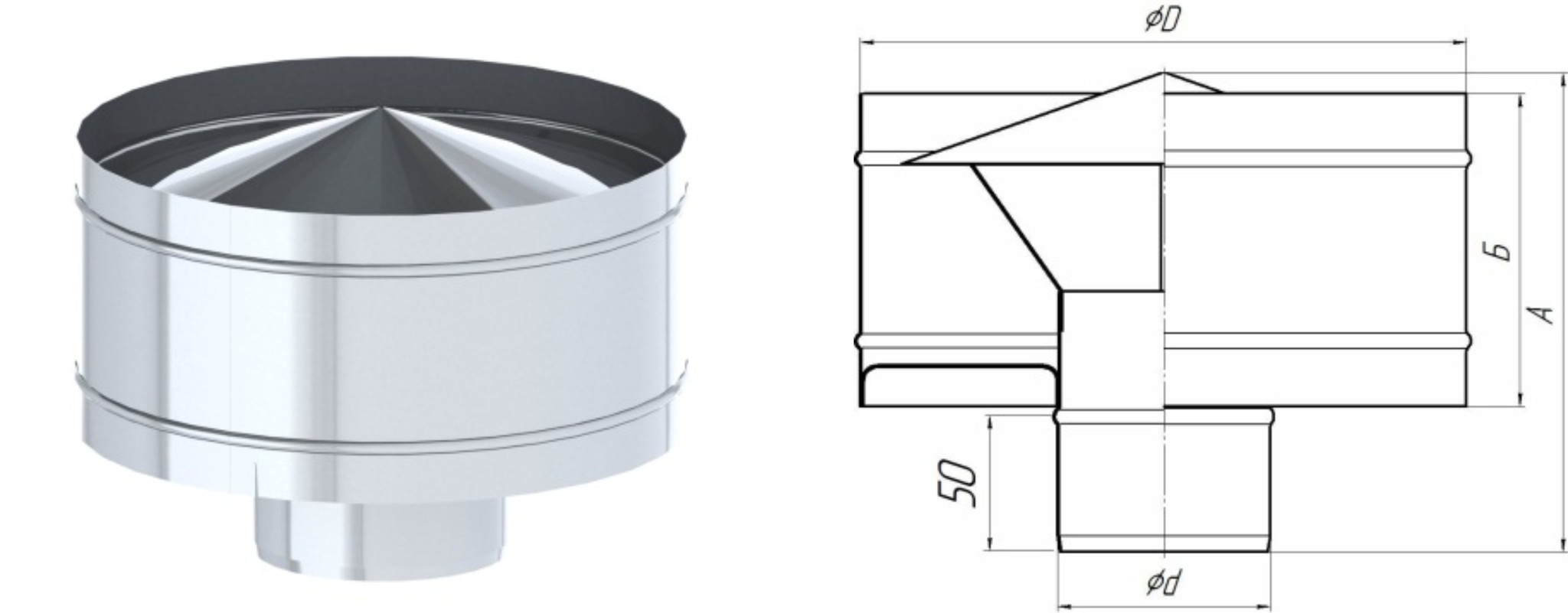

Дефлектор типа ЦАГИ из нержавеющей стали.

Для изменения направления воздушного потока оба патрубка снабжаются специальными кольцевыми отбойниками, благодаря которым ускоряется вывод газов. Дополнительно на дымовом дефлекторе может быть смонтирован капельник, задача которого – отвод влаги, стекающей с зонта. Следует учесть, что все размеры дефлектора не случайны, а зависят от формы и диаметра сечения дымохода.

Несколько модернизированный вариант дефлектора ЦАГИ — это устройство Григоровича, в котором диффузор усеченноконусовидной формы крепится на устье трубы широкой частью, при помощи кронштейнов. Заканчивается диффузор обратным конусом, сверху которого располагается защитная крышка. Сужающийся канал диффузора создает разряжение, особенно при преобладании восходящих потоков воздуха.

Примечание! При сильной ветровой нагрузке будет эффективней установить приспособление «Н-образной» формы, состоящее из двух сквозных патрубков, соединенных между собой горизонтальной перемычкой. В горизонтальную часть герметично врезается цилиндрический отводок, непосредственно устанавливаемый на устье дымохода. Работа такого дефлектора более стабильна и он меньше страдает в суровые зимы от обледенения, вот почему данная конструкция довольно часто используется на промышленных предприятиях.

Дефлектор на дымоход своими руками.

Все эти дымовые дефлекторы относятся к статическим моделям. Помимо них существуют и ротационные дымники, которые иначе называются турбинами или активными дефлекторам. Работают ротационные устройства без подключения электропитания, постоянное движение подвижной части колпака (ротационной головки) осуществляется за счет силы ветра. Для снижения коэффициента трения в конструкции используются подшипники, а сама ротационная головка имеет сплюснуто-шаровидную форму и набирается из отдельных пластин-лопастей изогнутой конфигурации. При проведении профилактических работ головку турбины можно откинуть в сторону. Эффективность работы подобной турбины превышает КПД обычного дефлектора на 25-30%, при этом направление и сила ветра не имеет существенного значения.

Разновидностью ротационного дефлектора является оригинальная разработка «Дракон», запатентованная компанией «Турбовент». Она представляет собой колпак сложной формы, монтирующийся из трех сегментов полуцилиндрической конфигурации. Венчает это сооружение флюгер, выполненный в виде крыла. Наличие флюгера позволяет колпаку постоянно вращаться, а козырьки обеспечивают дробление потока воздуха, обеспечивая зону разряжения.

Дефлектор на трубу дымохода своими руками.

Предназначен «Дракон», в первую очередь, для топочных устройств с коротким дымоходом, спроектированным ниже конька крыши. Изделие выполняется из нержавеющей стали и способно функционировать в любых экстремально сложных условиях. Выпускаются модели, как с круглой, так и с квадратной основой, различного диаметра. Крепление ротационного дефлектора на дымовую трубу осуществляется либо при помощи болтового соединения, либо с использованием специальных хомутов.

Материалы, используемые для производства

На практике встречаются дефлекторы из металлов с высокой термостойкостью, так как температура топочных газов способна достигать 500˚С. Приспособления, изготовленные кустарным способом, чаще всего выполняются из оцинкованного железа и могут довольно быстро прогорать. Материалом для дефлектора на дымоход, созданного на промышленном производстве, может быть как специальная котельная сталь, так и «нержавейка» или же алюминий.

Если важен импозантный внешний вид, можно выбрать изделие из сплава желтых металлов – меди с бронзой. Именно такой материал чаще всего используется для дефлектора с кованым оголовником. Помимо внешней декоративности, они славятся максимальной долговечностью, со сроком службы не менее полувека. Относительно дешевые стальные изделия придется менять уже через 10-12 лет эксплуатации.

Видео



Турбодефлектор для вентиляции: Устройство своими руками

Примеры установки дефлекторов на вентиляционные каналы

Подробное описание, применение и преимущества дефлекторов

9 0014

Модель	Диаметр	Описание
ТД-110	Ø110	Наиболее целесообразно использовать для вентиляции помещений, санузлов, подвалов, частных гаражей. Широкий диапазон типоразмеров позволяет подобрать Дефлектор для установки на уже проложенный воздуховод.
TD-120	Ø120
TD-150	Ø150
TD-16 0	Ø160
TD-200	Ø200	Хорошее решение для вентиляции жилых помещений площадью до 40м2 и с количеством постоянно проживающих в нем до 4 человек. При скорости ветра 3-4 м/с может вытягивать из помещения до 200 м3 воздуха в час.
ТД-250	Ø250
TD-300	Ø300
TD-315	Ø315
TD-35 0	Ø350
ТД-400	Ø400	Применяются для вентиляции многоквартирных домов , помещения с большой площадью, животноводческие фермы, ангары, склады и т. д. Необходимый объем воздуха достигается за счет установки нескольких дефлекторов. Количество определяется расчетным путем.
ТД-500	Ø500
TD-600	Ø600
TD-680	Ø680
ТД-800	Ø800
ТД-1000	Ø1000

Габаритные размеры турбодефлекторов

Материал: Дефлекторы изготовлены из нержавеющей стали 0,5-1,0мм. Размеры: Дефлекторы выпускаются с двумя типами оснований: А — насадка на круглую трубу С — плоское основание

90 008 70 9 0014 900 08 615

d	D	HA	HA	C	HC	hC
ТД-160	160	270	260	70	295	280	90
ТД-200	200	290	290	295	310	90
ТД-250	250	350	345	110	350	345	110
TD- 300	302	400	365	110	390	385	130
ТД-315	317	400	365	110	390	385	130 900 09
ТД-355	360	450	385	110	490	435	160
ТД-400	400	495	465	140	490	485	160
ТД-500	500	635	225	615	635	225

Устройство турбодефлектора для вентиляции и где он применяется 90 113

Вопрос организации эффективной вентиляции помещений гораздо шире, чем может показаться. Так, если объект находится на удаленном от основных электросетей участке, использовать обычную приточно-вытяжную систему с электровентиляторами нецелесообразно. Лучшим вариантом в этой ситуации будет установка турбодефлектора для вентиляции.

Что это такое и для чего нужен турбодефлектор на вентиляцию?

Принцип действия

Турбодефлектор — элемент естественной вентиляции, который используется для создания тяги в вентиляционных каналах. Турбодефлектор работает за счет силы ветра.

Такое устройство применяется в системах с естественной вентиляцией и состоит из активной головки с лопастями, закрепленными на основании с помощью подшипников с нулевым сопротивлением. Благодаря подшипникам турбина вращается с постоянной скоростью даже при порывистом ветре.

Таким образом, ветер, попадая на лопасти, заставляет двигаться головку устройства, тем самым сбрасывая воздух в системе и улучшая тягу. Для работы турбодефлектора достаточно ветра со скоростью 0,5 метра в секунду, так как все детали изготовлены из легких материалов. Соответственно, чем сильнее ветер, тем выше мощность устройства. По сравнению с обычными дефлекторами эффективность этого устройства в два раза выше.

Важно: Независимо от направления ветра головка турбодефлектора всегда вращается только в одну сторону, что крайне важно для систем, подключенных к газовым колонкам — при сильном порыве ветра пламя не погаснет.

Отзывы: плюсы и минусы

По сравнению с другими подобными устройствами турбодефлектор имеет ряд следующих преимуществ:

• энергонезависимость — роторная турбина работает только за счет энергии ветра;
• защита системы вентиляции и дымоходов от атмосферных осадков, мусора и птиц;
• устойчивость к коррозии — элементы турбины изготавливаются из нержавеющей и оцинкованной стали или высококачественного алюминия;
• снижение энергопотребления на кондиционирование — подвижная головка турбины значительно эффективнее разряжает воздух, чем стационарные устройства, предотвращая перегрев помещения в жаркую погоду и тем самым снижая затраты электроэнергии на систему кондиционирования воздуха;
• удаление избыточной влаги — устройство препятствует образованию конденсата под кровлей здания и на его стенах, а также скапливанию в утеплителе и других материалах;
• уменьшение образования льда в вентиляционных каналах;
• качественное крепление всех частей устройства – даже при сильном порывистом ветре агрегат не сорвется с трубы и не перекосится;
• эстетичный внешний вид, позволяющий использовать турбодефлектор даже на жилых домах;
• безопасность использования;
• простота обслуживания;
• длительный срок службы — 15 лет.

При этом к недостаткам использования турбодефлектора можно отнести следующий момент: в случае полного отсутствия ветра подвижная головка роторной турбины перестанет двигаться. Если он остановится в период морозов с большим количеством атмосферных осадков, велика вероятность замерзания, из-за которого головка впоследствии не сможет снова начать вращаться.

Как выглядит его устройство

Как уже было сказано, турбодефлектор состоит из активной головки с лопастями, закрепленными на основании с помощью подшипников с нулевым сопротивлением.

Верхняя часть устройства (головка турбины) вращается вокруг своей оси за счет силы ветра, создавая необходимый вакуум внутри вентиляционной шахты. В этом случае нижняя часть крепится к самому швеллеру с помощью саморезов.

Турбодефлекторы выпускаются с тремя типами оснований:

• раунд;
• квадрат;
• плоский квадрат.

При этом размеры насадок могут варьироваться от 10 до 68 сантиметров.

По желанию заказчика турбодефлектор комплектуется кровельными проходами, рассчитанными на угол сказа от 15 до 35 градусов. Фактические размеры переходов могут сильно различаться.

Устройство можно устанавливать как на стандартные трубы, так и на нестандартные вентиляционные каналы. Именно поэтому переходы часто делают на заказ.

Чертежи турбодефлектора

Цена

Стоимость турбодефлектора напрямую зависит от материала, из которого он изготовлен, и размера присоединительного канала. Устройства из оцинкованной стали несколько дешевле моделей из нержавеющей стали. Средняя стоимость оцинкованной роторной турбины начинается от 2 тысяч рублей, нержавеющей – от 3 тысяч рублей.

Где купить турбодефлектор на вентиляцию?

В Москве

В Москве купить турбодефлектор для вентиляции можно в таких организациях как:

• «Вентар-С»: сайт: https://ventar-s.ru;
• адрес: г. Москва, шоссе Энтузиастов, д. 56;
• телефон.

«Тепломост»:

сайт: https://www.teplomost.ru;

адрес: г. Москва, ул. Ткацкая, д. 5, стр. 7;

телефон.

«Кровельный мастер»:

сайт: https://www.roofmaster.ru;

адрес: г. Москва, улица Красная Сосна, дом 2, офис 304;

телефон.

Эковита:

сайт: https://msk.ekovita.ru;

адрес: г. Москва, ул. Автомоторная, д. 4А, стр. 3;

телефон.

«Вендефлектор»:

сайт: https://ventdeflektor.ru;

адрес: г. Москва, улица Бутлерова, дом 17;

телефон.

В Санкт-Петербурге

В Санкт-Петербурге реализацией турбодефлекторов для вентиляции занимаются следующие компании:

• «Вендефлектор»: сайт: https://ventdeflektor.ru;
• адрес: город Санкт-Петербург, улица Звенигородская, дом 22;
• телефон.

• «АЭРОМАГАЗИН»: сайт: https://aeroshop-spb.ru/;
• адрес: город Санкт-Петербург, улица Латышских стрелков, дом 31;
• телефон.

«Циклон СПБ»:

сайт: https://cyclonespb.ru;

адрес: город Санкт-Петербург, улица Коллонтай, дом 5;

телефон.

ВИМСО Инжиниринг:

сайт: https://vimso.ru;

адрес: Санкт-Петербург, улица Лифляндская, дом 6, литер Е;

телефон.

Эковита:

сайт: https://www.ekovita.ru;

адрес: г. Санкт-Петербург, 10-я линия, дом 59, офис 214;

телефон.

В заключение хотелось бы отметить, что турбодефлектор значительно экономит электроэнергию и помогает поддерживать комфортную температуру в обслуживаемых помещениях. Кроме того, устройство решает проблему чрезмерной влажности и затхлости воздуха даже в больших зданиях, а также удаляет пыль и ядовитые пары. Именно поэтому установка турбодефлектора не только полезна, но и выгодна — за счет экономии электроэнергии турбодефлектор окупается уже в первый год использования.

23.08.2017ventsyst

Расчет количества турбодефлекторов

Расчет количества дефлекторов при монтаже Вентилируемый объем = объем помещения X воздухообмен в час (примечание: воздухообмен в час различен для разных помещений)

Например: Длина помещения 20 м, ширина 12 м, высота 4,4 м. Средняя сила ветра 3,5 м/с. Воздухообмен в помещении должен быть 3 раза в час. Таким образом, получаем: Вентилируемый объем = (20*15*4,4)*3 (воздухообмен) = 3168 м3/ч. Таким образом, необходимо установить 4 дефлектора ТД-400 Площадь поперечного сечения шахты воздуховода должна соответствовать площадь поперечного сечения от диаметра Дефлектора в пределах 20%

Правила выбора и установки своими руками

Для установки турбодефлектора не нужно иметь специальных навыков и приемов. Благодаря небольшому весу и прочной конструкции его может легко установить один человек. Среднее время монтажа не более двух часов. Устройство устанавливается в самой высокой точке кровли и вдоль конька (на расстоянии от 4 до 6 м до следующего дефлектора). Если турбину поставить высоко, это исключит возможность попадания снега внутрь вентиляционного канала, если возле него образуются отложения. В воздуховодах клапаны могут использоваться для регулирования вентиляции.

При установке роторной турбины на дымовую трубу следует учитывать, что температура в ней не должна превышать +100°С. Для систем с высокими температурами необходимо использовать высокотемпературную набивку.

Схема установки дефлектора на участке вентиляционных каналов с переходом

Рекомендация! Есть много производителей, которые утверждают, что их продукция самая лучшая. Но прежде чем купить турбодефлектор, следует внимательно изучить рынок и выбрать то устройство, которое имеет сертификаты проверки качества и безопасности, а также гарантийный срок и длительный срок службы.

Сделать турбодефлектор своими руками можно, но по сравнению с более простыми стационарными моделями, этот займет больше времени, да и нужно будет вырезать много одинаковых лепестков. Также важны точные расчеты и чертеж. Прежде чем приступить к резке металла, рекомендуется сделать выкройки из картона.

Разновидности дефлекторов

Для улучшения работы вентиляционной системы на рынке имеется множество типов дефлекторов. Некоторые из них статичны, другие вращательны. К последним относятся турбины, у которых вращается головка рабочего колеса, работающего за счет силы ветра.

Внимание! Независимо от того, статический дефлектор или поворотный, все они предназначены для улучшения тяги в дымоходе или вентиляционном канале. Они защищают систему от атмосферных осадков и мусора. Однако самым эффективным устройством смело можно назвать турбодефлектор.

Роторные турбины можно классифицировать по следующим параметрам:

1. Материал изготовления. Дефлекторы изготавливаются из нержавеющей стали, оцинкованного или окрашенного металла, алюминия.
2. Диаметр патрубка или соединительного кольца не менее 110 мм и не более 680 мм. Понятно, что размеры идентичны диаметру канализационных труб.

Несмотря на то, что производители выпускают модификации турбодефлекторов, которые внешне практически не отличаются друг от друга, характеристики у них разные. Ниже приведена некоторая информация об этих продуктах:

• Turbovent. Одноименная компания занимается производством ротационных вентиляционных изделий из алюминия. Изделия имеют толщину от 0,5 до 1 мм. Основание изготовлено из оцинкованной стали толщиной от 0,7 до 0,9 мм.мм. Турбодефлектор может быть окрашен в любой из цветов RAL;
• Турбомакс. Производители продают, называя продукт нагнетателем с естественной тягой. Для создания дефлектора вам понадобится сталь марки AISI 321 толщиной 0,5 мм. Область применения: как для системы естественной вентиляции, так и для печных и каминных дымоходов. И это не зря, ведь турбодефлектор способен выдерживать температуру до +250 ℃. Изделия изготовлены из высококачественной нержавеющей стали.

Также на прилавках магазинов можно найти товары неизвестных брендов. Такие товары нужно покупать осторожно, обращая внимание на сертификат. А еще лучше сделать турбодефлектор для вентиляции своими руками. Нам нужны чертежи и соответствующие инструкции.

Какой формы может быть турбодефлектор

Для того, чтобы понять, какие работы придется проделать при установке турбодефлектора для вентиляции своими руками, стоит еще на этапе проектирования системы определить, из чего состоит основание структура будет:

• в виде насадки на трубу круглого сечения;
• в виде насадки на квадратную трубу;
• в виде плоского квадратного основания.

Важно! Также возможно опциональное решение базовой комплектации изделия — турбины оборудованы кровельными ходами для крыш с уклоном 15-35 градусов. При этом не стоит опасаться попадания внутрь вентиляции снега или других осадков – это исключено.

Нижняя часть дефлектора может быть круглой, квадратной, прямоугольной

Турбины устанавливаются в самой высокой точке конструкции крыши. Располагаются они по гребню с определенным шагом – 4-6 м. Если речь идет только о вентиляции чердачного помещения, то оптимально использовать турбины типа ТА-315. Именно эта модель по производительности готова обслуживать подкровельное пространство от 50 до 80 м2. Здесь важно учитывать угол наклона ската. Для крутых крыш количество турбин будет меньше, а для пологих — больше.

При оборудовании систем вентиляции жилых зданий монтаж осуществляется на выходе из вентиляционной шахты или дымохода. В качестве альтернативы установка может быть выполнена на заслонках воздуховодов. При устройстве производственных зданий показано использование регулируемых воздухозаборных устройств. В этом случае нивелируется такая проблема, как теплопотери зимой.

Как обслуживать турбодефлектор и как устранить его поломку

Неисправность этого устройства, по сути, только одна — отсутствие вращения турбины. Это может быть вызвано следующими факторами:

1. Отсутствие ветра. Действие: Убедитесь, что ветра действительно нет. В этом случае решение может состоять только в ожидании его появления.
2. Заклинившие подшипники. Что делать: Проверить подшипники на наличие смазки и посторонних предметов, мешающих вращению. При необходимости замените подшипники.
3. Примерзание турбинной части дефлектора. Что делать: сбить ледяной покров или подождать, пока он растает.

Отзывы пользователей о турбодефлекторе в основном положительные. Другого от него просто нельзя было ожидать в силу простоты конструкции и высокого КПД. Техническое обслуживание чрезвычайно просто и заключается в ежегодной смазке подшипников. Турбодефлектор привлекателен комфортом, который он приносит в жизнь людей благодаря улучшенной вентиляции. Другой его несомненный козырь — отсутствие энергопотребления и, следовательно, каких-либо эксплуатационных расходов.

Стоимость турбодефлектора

Вентиляция без электричества с помощью турбодефлектора в 4 раза эффективнее других моделей этого устройства. При этом система работает по простому принципу: активная головка вращается под действием ветра, обеспечивая динамическую циркуляцию воздуха.

Вариант самодельного дефлектора для вентиляции гаража

Турбина вращается только в одну сторону, обеспечивая интенсивность воздушного потока и предотвращая образование обратной тяги. Воздух в вентиляционном канале разбавляется и удаляются газы, пар, влага, избыточное тепло, пыль из подкровельного пространства, а также из внутренних помещений здания.

Важно! Использование турбированной конструкции позволит домовладельцу избежать неприятных моментов, когда обычный дефлектор со временем откидывается в сторону и, срываемый порывами ветра, летит вниз. Для изготовления дефлектора из трубы используется тонкий лист алюминия или нержавеющей стали. использовал. А элементы закреплены на металлических подшипниках. Все это в целом представляет собой устойчивый узел.

Конкурентные преимущества наших турбодефлекторов:

Отлаженное производство и значительные улучшения конструкции:

Работаем с производителем с опытом производства более 10 лет! За это время производитель учёл множество пожеланий покупателей, внёс усовершенствования и улучшил эксплуатационные параметры, оптимизировал требования к качеству материалов при сохранении доступных цен. Постоянный контроль качества готовой продукции, использование только качественных комплектующих от проверенных поставщиков, позволили нам увеличить гарантию на турбодефлекторы до 2-х лет! Широкий ассортимент турбодефлекторов диаметром от 100 до 200мм., а также до 1000мм (по заказу) и различные исполнения: оцинкованные, из нержавеющей стали, авиационного алюминия, окрашенные в цвета, обеспечивают практически все потребности и пожелания наших клиенты!

Качественные компоненты:

В нашем продукте используются в основном европейские компоненты: нержавеющая сталь и подшипники, цельнометаллические заклепки, высококачественная незамерзающая смазка.

Все детали изготавливаются на высокоточных станках с ЧПУ.

Почему важно обращать внимание на качество турбодефлекторов, а также на надежность и долговечность компонентов?

1.Турбодефлектор иногда работает в агрессивной среде пыль, СО2, влага, перепады температур и т.п. Ни алюминий, ни обычная сталь (жесть или даже оцинкованная) не могут долго выдерживать такие условия эксплуатации, срок службы таких продуктов крайне ограничено.

Наши турбодефлекторы имеют европейские детали из нержавеющей стали, цельнометаллические полусферические заклепки, европейские подшипники и специальную смазку, которая не замерзает даже при очень низких температурах. Подшипниковый узел надежно защищен специальной пылевлагозащитной шайбой из нержавеющей стали. Ось изготовлена ​​из калиброванной нержавеющей стали. Стержни изготовлены из прочного и прочного авиационного алюминия толщиной 2 мм. Лопасти штампуются из высококачественной нержавеющей стали толщиной всего 0,4 мм, что делает ее легкой и снижает нагрузку на подшипниковый узел. В случае приобретения турбодефлектора, при производстве которого используются дешевые материалы и технологии (китайские вытяжные заклепки, дешевые подшипники и резиновые уплотнения, литол в качестве смазки, отсутствие ребер жесткости в крыльчатке и корпусе и т.д.), вы получаете ненадежный и недолговечный продукт, и в каком-то смысле просто теряете свои деньги!

2. Точность и качество обработки – не менее важный фактор в серийном производстве. Невозможно сделать 20 000 штук. турбодефлекторы в гараже «на коленке».

Поэтому при изготовлении деталей наших турбодефлекторов используются специализированные станки с числовым программным управлением (ЧПУ), гидравлические прессы со специально изготовленными формами, прокатные станы. Все детали изготовлены на штампах и имеют 100% повторяемость, нет ни одной детали, которую бы просверливали дрелью или вырезали ножницами!

В дополнение к дефлекторам из нержавеющей стали, мы также предлагаем дефлекторы из оцинкованной стали и дефлекторы из авиационного алюминия. Данные изделия могут быть окрашены в любой цвет по цветовой палитре RAL. Стоимость цветного турбодефлектора из оцинкованной стали или алюминия будет равна стоимости турбодефлектора из нержавеющей стали.

В зависимости от места использования могут использоваться разные турбодефлекторы:

Так, например, если турбодефлектор будет подвергаться воздействию высоких температур и агрессивных газов, то лучше всего подойдет турбодефлектор из нержавеющей стали. Если вы приобретаете турбодефлектор для проветривания без агрессивных факторов. Тогда можно приобрести алюминиевый турбодефлектор. Благодаря легкости и прочности авиационного алюминия этот турбодефлектор легче накручивается и передает меньшую нагрузку на подшипники. Окрашенные турбодефлекторы, как и алюминиевые, нельзя использовать в агрессивной среде, так как это не будет способствовать их длительной эксплуатации, поэтому их применение оптимально только на вентиляционных трубах. Кроме того, окрашенные варианты подходят там, где требуется сохранить цветовой баланс крыш или вентиляционных систем.

Примечание:

указанные диаметры дефлектора дурбине означают его внутренний диаметр отверстия, поэтому при выборе он должен соответствовать наружному диаметру ваших труб. То есть турбодефлектор надевается на трубу!

Чтобы купить турбодефлектор в Крыму или с доставкой по России, свяжитесь с нами удобным способом. Или оформить заказ на турбодефлектор через корзину.

Как они работают?

Как и все гениальное, принцип работы ветрозащитных колпаков очень прост. Ветер, ударяясь о его корпус, рассекается диффузором, после чего показатели давления внутри цилиндра снижаются, а тяга в самой выхлопной трубе, наоборот, увеличивается.

Принцип действия

Поэтому логично, что существует прямая зависимость между сопротивлением устройства и тягой внутри каналов.

На эффективность дефлекторов влияют: конструктивные особенности и форма, габаритные размеры, высота, на которой монтируется устройство.

Однако при всех своих положительных сторонах дефлекторы не лишены определенных недостатков: при вертикальном направлении ветра воздушная масса соприкасается с верхней секцией устройства, при этом отработка не может быть полностью выброшена во внешнюю среда. Для устранения подобных явлений принято использовать вариации с двумя конусами.

Практические примеры положительного применения турбодефлекторов

Ситуация №1 Реверс тяги

1. Задача. В многоэтажном 9-этажном доме в квартирах на верхних этажах наблюдался эффект обратной тяги — потоки воздуха перетекали из одного канала в другой.
2. Решение. Демонтированы бетонные навесы вентиляционных каналов, выведенных на крышу. На их место установили турбодефлектор ТД-500 с переходом. Самоклеящаяся изоляция используется во избежание образования конденсата на переходах.
3. Итог. Все проблемы с воздухообменом исчезли. Тяга стала устойчивой, исчезли поддув и перетекание воздушных масс.

12 способов вытащить заржавевшие и застрявшие сантехнические приборы

Застрявшие или заржавевшие сантехнические приборы и их детали – это боль для любого домовладельца. Это начинается с терпения. Некоторые из этих идей могут оказаться полезными, если вы решите заняться проблемой. В доме обычно есть изрядное количество сантехнических приборов с резьбой, которые домовладелец, умеющий справляться, может сделать самостоятельно. С ржавыми или проржавевшими трубными фитингами в какой-то момент необходимо работать, но это нужно делать с осторожностью и разными подходами. Если что-то не работает, переходите к следующему. Ключ в том, чтобы добраться до приспособления и закрепить обе стороны соединения, чтобы они могли разойтись и не повредить какие-либо трубы, особенно сантехнику, которая находится внутри стены.

Вот идеи, которые другие люди нашли успешными при работе с застрявшей сантехникой. Концепции, которые рассматриваются здесь, должны быть адаптированы к конкретной ситуации. Сантехники проводят всю свою карьеру, изучая лучший способ в каждой ситуации, поэтому мы не можем охватить все на одной странице. Надеюсь, это поможет дать вам несколько советов.



Типы застрявших сантехнических приборов

Типы соединений могут быть кранами или аэраторами, отсечками для водопровода для раковин или фитингами для соединений. Они часто ржавеют от конденсата и с течением времени. Конденсат из бачка унитаза ржавеет и разъедает болты, которыми он крепится к чаше. Он также может стекать вокруг болтов унитаза.

Прочие застрявшие детали

Еще одной областью беспокойства домовладельца или сантехника могут быть гайки и муфты, крепящие трубы и арматуру. Время, вода, конденсат и тепловые циклы на металлических поверхностях являются врагами и серьезной причиной для домовладельца, чтобы заменить и отремонтировать сантехнику. Мы продаем Pipe Break, который поможет с проектом, но ключевая идея здесь заключается в том, чтобы быть источником некоторых идей о том, как открутить ржавые крепления сантехники, чтобы они не сломались и не повредились в процессе откручивания болтов. Никто не хочет открыть банку с червями и создать большую проблему, чем та, с которой вы начали! Профессиональные сантехники знают приемы, которые могут решить большинство проблем с сантехникой, и за многие годы повидали множество вещей, поэтому внизу мы также перечисляем некоторые способы, которые помогут найти надежного сантехника рядом с вами.

1. Планируйте, прежде чем начать
2. Перекрыть воду
3. Подтвердите открытие местного центра снабжения деталями
4. Физически и химически очистить территорию
5. Используйте правильный инструмент с хорошим контактом
6. Закрепите обе части
7. Каждое действие имеет равное и противоположное противодействие
8. Слегка надавите
9. Сделайте наоборот
10. Нанесите проникающее масло
11. Нажмите и провибрируйте проблемную зону
12. Если не ослаблено, закрепите и увеличьте давление
13. Обогрев или охлаждение помещения
14. Вырезать
15. Вызовите специалиста!

1 Предварительный план

Потратьте пару минут на то, чтобы осмотреть местность, чтобы составить план дальнейших действий, при этом главным соображением является план Б, если все пойдет не так. Кажется, что в сантехнике есть потенциальные ловушки, поэтому имеет смысл планировать, что может пойти не так. Особенно со старыми источниками сантехники может быть трудно найти правильные типы соединителей, и может потребоваться что-то другое, чем просто большие коробки в магазинах. полезно знать, какая компания поставляет запчасти, которые могут вам понадобиться. Если вы склонны пытаться чинить вещи самостоятельно, убедитесь, что у вас есть инструменты заранее, чтобы не застрять в воскресенье вечером или в праздничный день, когда все закрыто. Имейте ведро, которое поместится под фитингом, чтобы собрать воду после его открытия, пару полотенец или тряпок для пролитой воды, и вы готовы начать.

2 Перекрыть воду

Вторая часть планирования наперед — знать, что все происходит, и быть готовым к худшему. Это умная идея — перекрыть подачу воды в дом перед началом работ, которые могут оказать довольно сильное воздействие на сантехнику. Проверьте и подтвердите, что вы можете перекрыть воду там, где она входит в здание. Это клапан, который, возможно, не использовался в течение многих лет и может быть хуже, чем проблема, над которой вы пытаетесь работать. Итак, просто проверьте, потому что невозможность использовать главный выключатель после того, как вы по ошибке сломали водопроводную деталь или применили слишком большую силу, может усугубить проблему больше, чем вы когда-либо хотели думать. Если есть одна замороженная часть, в системе может быть больше.

Знание о том, что сантехнический прибор или его часть застряли, означает, что вам предстоит некоторая борьба, но идеи, представленные здесь, должны облегчить эту задачу и, надеюсь, предотвратить более масштабный проект. Работа, которая имеет какое-либо отношение к старой сантехнике и водопроводу, может пойти не так, и если что-то пойдет не так, будьте готовы столкнуться с неожиданностями. Х количество галлонов в минуту может означать, что много воды течет туда, где вы не хотите, пока вы не сможете бежать к отсечке где-нибудь еще в доме. Можете поспорить, что пробежка будет напряженной! Так что, если вы работаете с сантехникой, на всякий случай отключите воду в магистрали. Что вам терять? Вы можете избежать большого количества ремонта гипсокартона, ремонта деревянного пола и, надеюсь, вам не придется откачивать подвал.

3 Выполнение проекта при наличии расходных материалов

Заранее важно знать, что есть в вашем магазине сантехники и что есть в крупных магазинах. Главное — знать часы их работы на случай, если вам придется получить нечетную специальную часть, на которую вы не рассчитывали. Вы, конечно, не хотите начинать что-то неизвестное незадолго до закрытия большинства магазинов и в конечном итоге остаться без воды в течение длительного периода во всем доме или даже в его части.

4 Физическая и химическая очистка помещения

Концепция такая же, как и в первый день занятий в цеху, где обучают паять трубы. Г-н Корсо начал с того, что «вам нужно, чтобы помещение было физически, механически и химически чистым». При разборке сантехники это тоже применимо. Потратьте пару минут и уберите весь скопившийся материал с пораженного участка, который вы пытаетесь ослабить. Проволочная щетка отлично подходит для очистки всего, что накопилось, например, ржавчины или извести. Затем все, что осталось, можно довольно хорошо растворить с помощью такого продукта, как CLR — Calcium Lime and Rust Remover. Это также отлично работает, чтобы удалить зеленые пятна из ванны, где кран некоторое время протекал. Если белая известь тяжелая, может потребоваться некоторое замачивание и многократное применение.

5 Используйте правильный инструмент с хорошим контактом

Передача крутящего момента на крепеж, особенно застрявший, НЕОБХОДИМО выполнять с помощью правильного инструмента. Если возможно, обязательно используйте два инструмента: один для перемещения части, которую необходимо удалить, а другой держите в противоположном направлении, чтобы стабилизировать остальную часть сантехники, чтобы она не получила слишком большой крутящий момент и не сломалась.

Чем больше контакт инструмента с крепежом, тем больше шансов на успех. Взять удобный инструмент и заставить его работать по сравнению с правильным инструментом, который обеспечивает полный плотный контакт между инструментом и работой, может быть рецептом катастрофы. Хорошим примером являются накидные гаечные ключи с открытым зевом, которые зажимают максимально плотно и предотвращают изгибание, которое может произойти с разводным ключом. Это похоже на использование тисков, когда нужно использовать гаечный ключ, или отвертку с головкой Филиппа неправильного размера, которая снимает головку. Работа только усложняется.

Другим хорошим примером является то, что плоскогубцы с фиксатором обычно НЕ являются удовлетворительным решением, поскольку плоскогубцы с фиксатором гораздо чаще соскальзывают и создают повреждения. Ущерб от быстрой и легкой попытки с неподходящим инструментом. как тиски, могут раздавить или искривить трубу. Стопорные гаечные ключи, которые прилагают много усилий для захвата, могут быть чем-то вроде «божьего дара мастеру на все руки», но могут быть дьявольской работой с сантехникой и медными трубами.

6 Каждое действие имеет равное и противоположное противодействие

Итог: если вы схватитесь за трубу и начнете сильно тянуть ее, то вы потянете за то, что удерживает трубу на месте в стене или полу. Если соединение проржавело, хомуты, которые удерживают трубу, также могут быть слабыми, и вы можете приложить много усилий к трубе, которую может потребоваться много сноса, чтобы добраться до нее, если это случайный разрыв. Таким образом, сбалансируйте усилие на одной стороне соединения с усилием на другой стороне.

7 Слегка надавите

Есть старая поговорка, которая поможет вам запомнить, как поворачивать часть, которую вы хотите удалить из разъема. Это небольшая мелодия, которая звучит примерно так: «Правильно крепко, лево свободно». Это может помочь вам в борьбе с самим собой. Также помните, что поговорка подходит относительно разъема и того, где вы стоите. Я думаю, что это антропоцентризм. Вот это громко сказано!

Ваша первая попытка на самом деле просто оценка и предполагайте, что это тест. Первая попытка состоит в том, чтобы увидеть, развалится ли он при «нормальном» усилии. Если вы читаете это, возможно, вы уже знаете, что у вас есть проблема, и вы уже прошли этот этап. Помните, взвешенный подход работает лучше, чем затопление комнаты. Суждение и понимание проблем приходит только с опытом. Даже если соединение или гайка, которую вы разбираете, выглядят плохо, во многих случаях они могут разъединиться легче, чем вы ожидаете.

8 Делай наоборот

Иногда цель состоит в том, чтобы просто немного подвигаться. Это может противоречить логике, но попытка затянуть соединитель часто работала, чтобы начать процесс разъединения свинченного крепежа, будь то сантехнический соединитель или гайка и болт. Люди утверждают, что это не может работать таким образом, но, по счастливой случайности, у нас есть видео, показывающее, что сжатие может работать. Итак, попробуйте потянуть влево, чтобы затянуться, чтобы получить первое небольшое движение. Что тебе терять?

Таким образом, если вы сделаете наоборот, деталь может отломиться, тогда вы можете изменить направление и попытаться ослабить деталь. Вы можете получить небольшое движение, достаточное, чтобы начать движение. Если с этого все и началось, то остается работать взад-вперед, чтобы помочь разорвать связь. Попробуйте идите наоборот, чтобы затянуть приспособление или гайку сантехники с помощью правильного инструмента и наибольшей площади контакта с ржавой частью, которая застряла и не сдвинется с места. Надежда состоит в том, чтобы сломать хватку, созданную ржавчиной на двух частях. Эти попытки также помогают улучшить работу следующего шага, поскольку, похоже, пришло время перейти к проникающей нефти. Усилия по удалению детали также, вероятно, создают микротрещины в ржавчине. Хорошее проникающее масло подействует лучше, если на самом деле в зоне поражения есть микротрещины. Ржавчина утолщает металл, делая соединение более плотным. Цель состоит в том, чтобы нанести продукт на участок, смягчить молекулярные связи в ржавчине, смазать участок и снять деталь, не причинив никакого вреда. Потенциальное развитие этих небольших трещин помогает подготовить почву для следующего шага в работе.

9 Нанесите проникающее масло

Нанесите масло с наилучшей проникающей способностью . К настоящему времени вы знаете, что у вас есть проблема. После выполнения шагов 1-9 потребуются некоторые усилия, чтобы решить ее, поэтому небольшое количество лучшего проникающего масла, независимо от того, сколько оно стоит, стоит того! Это особенно верно, если это экономит ваше время и позволяет избежать перспективы усложнения проекта. Распылите средство для разрыва трубы на пораженный участок, который был связан ржавчиной. Очень низкое поверхностное натяжение и способность использовать микротрещины на ржавой поверхности позволяют Pipe Break проникать в ржавчину. Следующий шаг, который также указан на нашей странице «Руководство оператора», заключается в том, чтобы постучать по этой области как можно резче и безопаснее.

Начиная с этого момента, с каждым новым действием имеет смысл добавлять еще немного проникающего масла. Каждое приложенное усилие может помочь проложить путь в трещины и щели ржавчины для работы проникающего масла. Есть еще несколько вещей, которые нужно попробовать, и каждый раз добавлять масло, и ожидание — это второстепенное дело, чтобы предотвратить крупный ремонт сантехники.

Постукивание похоже на вибратор, используемый для ослабления застрявших гаек. Он раскачивает мусор и позволяет проникающему маслу глубоко проникнуть. Вся эта вибрация помогает отсоединить разъем. Некоторые люди используют небольшие электрические диоды, которые вибрируют, чтобы помочь проникающему маслу проникнуть в пораженные участки, когда они могут оставить что-то на некоторое время, чтобы помочь маслу проникнуть между двумя частями. Существуют и другие способы применения ударных волн, которые необходимы для повышения способности масла проникать в ржавчину и переносить смазку и собственный смягчитель ржавчины в критическую зону.

Острые металлические удары резонируют с материалом лучше, чем кусок дерева или резиновый молоток. Цель – звонкий удар и вибрация, но также важно соответствие инструмента ситуации и типу отделки. Иногда другая идея может сработать, чтобы освободить часть. Подход заключается в использовании кернера с острым концом. Удар может выступать в качестве продолжения того, что может достичь молоток. Точка удара может помочь получить некоторую поддержку в области и может помочь достичь области, которую нельзя было бы коснуться напрямую. Удар можно использовать, чтобы ударить по стороне разъема, чтобы попытаться вызвать вибрацию области и толкнуть ее в том направлении, в котором вы хотите, чтобы она повернулась, чтобы оба действия работали вместе. Поместите кернер на приспособление или гайку и резко ударьте по нему молотком. Наденьте гаечный ключ на приспособление или гайку и резко ударьте по рукоятке молотком, чтобы ослабить приспособление.

Другой способ ослабить застрявшую трубную муфту или гайку, если первое применение проникающей смазки не дало результата, состоит в том, чтобы положить ключ обратно на деталь, крепко удерживать ее на месте и постучать по ней, чтобы получить как вибрацию, так и больше рычага на застрявшую часть, чтобы оба были увеличены. Если это не сработает, то придется принимать решение. Подождите и дайте проникающему маслу Pipe Break подействовать на ночь или на более длительный период времени или начните резать и попробуйте другой трюк.

Если вам нужно лучшее проникающее масло, вы можете получить его здесь. Купить Разрушение трубы в банке или футляре

10 Если не ослаблено, закрепите и увеличьте давление

Конструктивно идея состоит в том, чтобы скрепить части, чтобы они не двигались, любыми возможными способами, чтобы предотвратить дальнейшее скручивание изделия, которое должно оставаться. Используйте инструменты большего размера и, при необходимости, наденьте на рукоятку кусок трубы, чтобы удлинить рукоятку и получить больший рычаг. С более крупными инструментами приходит больше рычагов, поэтому убедитесь, что вы настроены противодействовать им или готовиться к ним. Время быть очень осторожным!

Нанесите более проникающее масло. Возможно, вы создаете трещины, чтобы помочь проникающему маслу проникнуть в область, которая в нем нуждается. Подождите немного дольше, чтобы это сработало. Держите область влажной с проникающим маслом.

11 Нагрев или охлаждение помещения

Может помочь использование физики расширения или сжатия материала. Идея состоит в том, чтобы использовать дифференциальное расширение или сжатие двух металлических частей, чтобы отделить части, застрявшие от ржавчины или минеральных отложений, создав отверстие. Всегда имеет смысл работать поэтапно, поэтому, прежде чем переходить к теплу, сначала попробуйте безопасный источник тепла. Затем масштабируйте на основе результатов. Вы можете использовать фен на сильном огне в качестве источника для нагрева металла, чтобы он немного расширился, чтобы дать вам преимущество в битве. Направьте его на проблему. Расширение металла происходит быстрее снаружи и может привести к растрескиванию или ослаблению ржавчины и водяных отложений, которые мешают его движению.

Чтобы получить больше тепла и более быстрое, сфокусированное тепло в одном месте, профессионалы используют пропановую горелку для точечного нагрева области. Если рядом с местом, где будет использоваться тепло, есть что-то легковоспламеняющееся, вы должны, по крайней мере, смочить окружающее пространство какой-либо водной струей и использовать лист металла для защиты от воспламеняющихся материалов поблизости. Очень важно предотвратить возгорание любых горючих материалов. Многие дома были сожжены из-за того, что не приняли всех мер предосторожности или думали, что это всего лишь мгновение. Если использовалось легковоспламеняющееся проникающее масло, убедитесь, что оно вытерто и смочено в этом месте.

В зависимости от ситуации может работать и наоборот, и вы можете использовать холод для усадки детали. Если деталь состоит из большого количества основного металла, возможно, вам удастся охладить только крепеж, а не всю массу металла. Усилия по-прежнему заключаются в том, чтобы заставить два одинаковых куска металла немного сжаться, чтобы создать отверстие для проникновения проникающего масла в маленькие трещины, образовавшиеся в результате сжатия одной части.

Одним из ключевых соображений при использовании источников тепла является пожар и пожарная безопасность. если вы использовали легковоспламеняющееся проникающее масло, поскольку вы увеличиваете применяемое тепло, вы должны иметь дело с повышенной воспламеняемостью. Если вы не получили результатов с первого раза, пройдите несколько циклов нагрева, а затем охлаждения, чтобы увеличить ваши шансы на создание слабого места, которое помогает образовать небольшие трещины для проникающего масла.

Нагрейте застрявшую арматуру или гайку с помощью фена или теплового пистолета. Вы можете не захотеть сливать всю воду из приспособления перед применением тепла, так как вода будет теплоотводом для внутренней части, и крепеж будет иметь большее изменение температуры быстрее. Тепло приведет к тому, что приспособление или гайка расширится, что может привести к их ослаблению. Если у вас металлическое приспособление, нагрейте его пропановой горелкой, но защитите все легковоспламеняющееся в пределах 12 дюймов от пламени термостойкой тканью. Держите под рукой огнетушитель или ведро с водой, наденьте термостойкие перчатки и защитные очки. Не используйте большее пламя, чем необходимо, и держите горелку вертикально. Проведите пламенем по прибору, чтобы нагреть его равномерно. Поворачивайте приспособление или гайку, пока они еще горячие. Если крепление или сантехническая гайка все еще не ослабли, самое время перейти к шагу 12.

12 Обрезка

Если крепление или гайка все еще не сдвинулись с места, и вы выполнили все описанные выше шаги, и ничего не получилось, похоже, пришло время отрезать детали или разъем, чтобы отделить застрявшую часть. Подумайте обо всех своих вариантах, инструментах, которые у вас есть, инструментах, с которыми вы знакомы, и будьте в безопасности.

Резка должна быть последним средством, и основное внимание может быть сосредоточено на двух областях.

• Механически отрезать кусок
• Сжечь кусок

Механическая резка

Существует множество способов резки застрявших частей сантехники, но два фактора, которые контролируют это, обычно: пространство, доступное для установки инструмента в рабочее положение, и как это повлияет на резку ремонт в сборе его обратно.

Один способ — перерезать трубу или то, что застряло, а другой — перерезать крепеж. Разрезание сторон гайки, затем разделение частей отверткой или клином, чтобы снять застежку, а остальные части можно было использовать повторно. Естественно, это требует некоторой ловкости, чтобы не резать слишком глубоко. Второй надрез на другой стороне застежки может облегчить разъединение частей.

Отрезание только крепежа обычно выполняется с помощью холодного долота, инструмента Dremel, ручной шлифовальной машины или ножовочного полотна. Один из способов резать в узких местах ножовочным полотном — это снять его с пилы, заклеить часть лезвия парой витков клейкой ленты, а затем вы можете держать его и резать в местах, куда пила не подходит. . Иногда использование инструмента Dremel ускоряет движение вперед и назад с помощью ножовочного полотна.

Ножовку, сабельную пилу, пропановую горелку и дремель можно использовать в труднодоступных местах, а угловую шлифовальную машину с металлическим отрезным диском – для более крупных. Некоторым людям повезло, используя молоток и холодное долото или электрическое долото с более мягкими металлами, чтобы разбить застрявший разъем. Попробуйте использовать пропановую горелку перед ацетиленовым резаком, так как он имеет более высокую температуру

Сжечь горелкой

Если у вас нет другого выбора, кроме как сжечь детали, чтобы снять их, можно использовать ацетиленовую или пропановую горелку и соблюдать ВСЕ соответствующие меры безопасности. Эти меры безопасности выходят за рамки этой страницы. Если вы их не знаете, не делайте этого. Если вы находитесь в этот момент, возможно, пришло время вызвать сантехника. Не сжигайте дом!

Вещи, которые могут вам понадобиться

Этот список вещей, которые вам могут понадобиться, чтобы освободить застрявшую сантехнику, зависит от конкретного проекта. Естественно, чем больше вещей не работает, тем больше вам нужно вещей из списка ниже.

• Ведро и тряпки
• Клещи
• Рожковые ключи
• Набор ключей
• Трубный ключ
• Проволочная щетка
• Средство для удаления кальция, извести и ржавчины (например, CLR)
• Молоток
• Жесткий резиновый молоток
• Центровочный пуансон
• Проникающая смазка (прорыв трубы)
• Ножовка
• Инструмент Дремель
• Шлифовальный круг
• Сабельная пила
• Лед
• Бутылка с водой и распылителем
• Пропановая горелка
• Ацетиленовая горелка
• Огнетушитель при использовании любой горелки

Предупреждение

Не используйте пропановую горелку для застревания пластиковых сантехнических приборов.
