Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Дефлекторы крепят на выходы труб естественной вентиляции над крышами небольших предприятий, общественных зданий, жилых домов. Используя напор ветра, дефлекторы побуждают тягу в вертикальных вентканалах. Вторая важная функция дефлекторов это защита от попадания в вентиляционные шахты дождя и снега. Разработаны десятки моделей вентиляционных дефлекторов, устройство некоторых описывается ниже. Простейшие варианты дефлекторов можно сделать своими руками.

Содержание

Устройство вентиляционного дефлектора
Принцип действия дефлектора вентиляции
Виды дефлекторов
Дефлектор ASTATO
Статический дефлектор с эжектирующим вентилятором
Дефлектор-флюгер
Ротационная турбина
Вентиляционный дефлектор своими руками
Шаг 1. Расчет параметров дефлектора
Шаг 2. Изготовление дефлектора
Шаг 3. Монтаж дефлектора
Выбор дефлектора вентиляции

Устройство вентиляционного дефлектора

Н-образная конструкция эффективна в местах с сильными порывистыми ветрами

Любой вид дефлекторов вентиляции содержит стандартные элементы: 2-х стаканы, кронштейны для крышки и патрубок. Наружный стакан расширяется книзу, а нижний ровный. Цилиндры надеты друг на друга, над верхним прикреплена крышка. Вверху каждого цилиндра расположены отбои в виде колец, которые изменяют направление воздуха в вентиляционном дефлекторе любого размера.

Отбои устанавливаются таким образом, чтобы ветер на улице создавал подсос через пространства между кольцами и ускорял вывод газов из вентиляции.

Устройство дефлектора вентиляции таково, что при направлении ветра снизу, механизм срабатывает хуже: отражаясь от крышки, он направляется навстречу газам, которые выходят в верхнее отверстие. Этот недостаток в большей или меньшей степени есть у любого вида вентиляционных дефлекторов. Чтобы его устранить, крышку делают в форме 2-х конусов, скрепленных основаниями.

Когда ветер сбоку, отработанный воздух отводится одновременно и сверху, и снизу. Когда ветер направлен сверху, отток происходит снизу.

Другое устройство дефлектора вентиляции – те же стаканы, но крыша в форме зонтика. Именно крыша играет здесь важную роль в перенаправлении ветрового потока.

Принцип действия дефлектора вентиляции

ротационный дефлектор

Принцип действия дефлектора вытяжной вентиляции очень прост: ветер ударяется в его корпус, рассекается диффузором, в цилиндре понижается давление, а значит, усиливается тяга в вытяжной трубе. Чем большее сопротивление воздуху создает корпус дефлектора, тем лучше в вентканалах тяга. Считается, что более качественно работают дефлекторы на трубах вентиляции, установленных слегка под наклоном. Эффективность работы дефлектора зависит от высоты над уровнем крыши, размера, формы корпуса.

Дефлектор вентиляционный в зимний период на трубах обмерзают. У некоторых моделей с закрытым корпусом снаружи наледь не видна. А вот при открытой зоне протока наледь появляется с наружной части нижнего стакана и заметна сразу.

Правильно подобранный дефлектор может повысить коэффициент полезного действия вентиляции до 20%.

Чаще всего дефлекторы используются в вытяжной вентиляции естественной тяги, но иногда усиливают принудительную. Если здание располагается в районах с редкими и слабыми ветрами, главная задача устройства предотвратить снижение или «опрокидывание» тяги.

Виды дефлекторов

дефлектор ДС

Подбирая вентиляционный дефлектор, можно растеряться от разнообразия.

Наиболее распространенные сегодня виды дефлекторов вентиляции:

ЦАГИ;
Григоровича;
в форме звезды «Шенард»;
ASTATO открытый;
шарообразный «Волпер»;
Н-образный.

Пластиковые вентиляционные дефлекторы используются редко, так как они недолговечны и хрупки. Разрешается установка пластиковых дефлекторов на вентиляцию подвалов, цокольных этажей. Широко используются пластиковые дефлекторы только как автомобильные аксессуары.

Некоторые потребители ошибочно называют распределяющие устройства для вентиляции натяжных потолков дефлекторами. Вентиляционные дефлекторы устанавливаются только на концы вытяжных каналов. Вентиляция вытяжных потолков обеспечивается диффузорами и анемостатами, через которые воздух равномерно и в нужных количествах проникает в помещение.

Дефлектор ASTATO

Модель вращающегося вентиляционного дефлектора, которая использует и механическую, и ветровую тягу. При достаточной силе ветра двигатель выключается и ASTATO работает по принципу дефлектора вытяжной вентиляции. В штиль запускается электродвигатель, никак не влияющий на аэродинамику в системе вентиляции, но обеспечивающий достаточное разрежение (не более 35 Па).

Электродвигатель очень экономичен, включается он по сигналу датчика, измеряющего давление на выходе вентканала. В принципе большую часть года дефлектор вентиляции работает на ветровой тяге. В устройство дефлектора вентиляции ASTATO входят датчик давления и реле времени, которые автоматически запускают и выключают двигатель. При желании это можно делать вручную.

Статический дефлектор с эжектирующим вентилятором

Статический дефлектор с эжектирующим осевым вентилятором

Частично вращающийся дефлектор вентиляции – это новинка, которая очень успешно работает уже несколько лет. На выходы вентканалов устанавливаются дефлекторы ДС, чуть ниже располагаются низконапорные вентиляторы с пониженной шумоотдачей. Вентиляторы запускаются датчиком давления. Стакан выполнен из оцинкованной стали с термоизоляцией. К нему подведены воздуховоды с шумоизоляцией, дренаж. Вся конструкция прикрывается снизу навесным потолком.

Дефлектор-флюгер

Устройство относится к категории активных вентиляционных дефлекторов. Его вращает сила движущихся потоков воздуха. Вращаются корпус с крышками за счет подшипникового модуля. Во время движения между козырьками, ветер формирует зону пониженного давления. Преимущество этого вида вентиляционного дефлектора в возможности «подстроиться» под любое направление ветра и хорошей защите дымохода от ветра. Недостаток вращающегося дефлектора вентиляции в необходимости смазывать подшипники и следить за их состоянием. В сильные морозы флюгер обмерзает и плохо выполняет свою функцию.

Ротационная турбина

В тихую погоду турбодефлектор для вентиляции в виде турбины совершенно бесполезен. Потому ротационные турбины не так широко распространены, несмотря на привлекательный вид. Устанавливают их лишь в местностях со стабильным ветром. Еще одно ограничение — такой турбодефлектор нельзя использовать для дымоходов печей на твердом горючем, так как он может деформироваться.

Вентиляционный дефлектор своими руками

дефлектор Григоровича, сделанный самостоятельно

Чаще всего своими руками для вентиляции изготавливают дефлектор Григоровича. Устройство достаточно просто, а работа этого вида дефлектора вентиляции бесперебойна.

Чтобы изготовить своими руками дефлектора вентиляции Григоровича понадобятся:

оцинкованная или листовая нержавейка;
заклепки, гайки, болты, хомут;
электродрель;
ножницы по металлу;
чертилка;
линейка;
карандаш;
циркуль;
несколько листов картона;
ножницы по бумаге.

Шаг 1. Расчет параметров дефлектора

размеры устройства легко подобрать в таблице

На этом этапе нужно вычислить размеры вентиляционного дефлектора и начертить схему. Все первичные расчеты основываются на диаметре вентиляционного канала.

Н=1,7 х D,

где Н – высота дефлектора, D – диаметр дымохода.

Z=1,8 x D,

где Z – ширина колпака,

d=1,3 x D,

d – ширина диффузора.

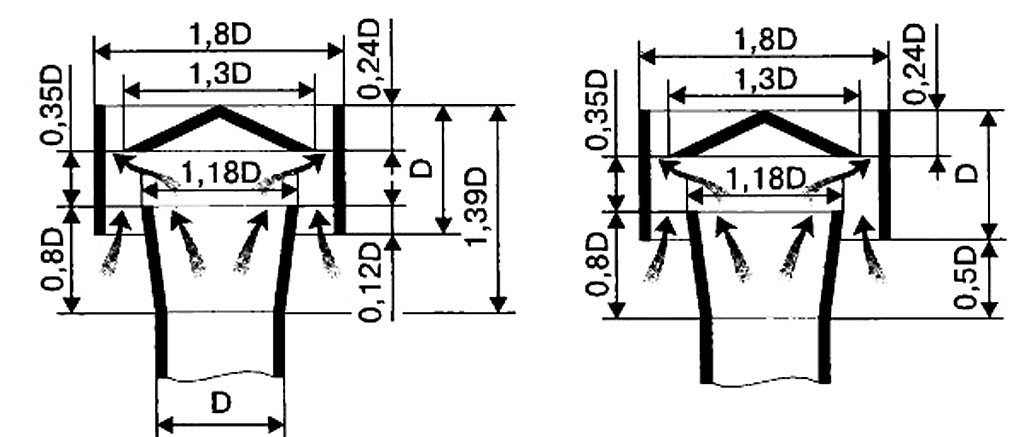

На картоне создаем схему элементов дефлектора вентиляции, своими руками и вырезаем.

Если у вас нет опыта изготовления дефлекторов, рекомендуем потренироваться на картонном макете.

Шаг 2. Изготовление дефлектора

Обводим чертилкой на листе металла лекала и с помощью ножниц получаем части будущего устройства. Детали соединяем между собой маленькими болтами, заклепками или сваркой. Для установки колпака вырезаем кронштейны в форме изогнутых полос. Закрепляем их снаружи диффузора, обратный конус крепим на зонт. Все комплектующие готовы, теперь прямо на дымоходе собирается весь диффузор.

Шаг 3. Монтаж дефлектора

На трубу дымохода устанавливаем нижний стакан и крепим болтами. Поверх надеваем диффузор (верхний стакан), зажимаем хомутом, прилаживаем к кронштейнам колпак. Заканчивается работа по созданию дефлектора вентиляции своими руками установкой обратного конуса, который поможет устройству функционировать даже при нежелательном направлении ветра.

Выбор дефлектора вентиляции

дефлектор ASTATO

Любой хозяин хочет подобрать для вентиляции дефлектор как можно более эффективный.

Лучшими моделями дефлекторов вытяжной вентиляции считаются:

тарельчатый ЦАГИ;
модель ДС;
ASTATO.

Работа дефлектора при расчетах определяется двумя параметрами:

коэффициент разряжения;
коэффициент местных потерь.

Коэффициенты зависят только от модели, а не от размеров вентиляционного дефлектора.

Например, для ДС коэффициент местных потерь составляет 1,4.

На коэффициент разряжения влияет скорость ветра.

Расчет дефлектора для вентиляции типа ДС.

Скорость ветра в км\ч	0,005	0,007	0,01
Ветровое разрежение дополнительное, Па	11	21,6	44,1

Разработан способ подбора дефлектора вентиляции по полному ветровому разрежению.

Хотя последние десятилетия дефлекторы вентиляции были незаслуженно забыты и повсеместно заменялись зонтиками, сегодня они возвращаются. Это действительно недорогой и эффективный способ улучшить работу естественной вентиляции жилых и общественных зданий.

Ролик о дефлекторе-искрогасителе для вентиляции и как его подобрать:

Турбодефлектор своими руками: чертёж и этапы работы

Содержание

1 Виды дефлекторов
2 Принцип работы
3 Турбодефлектор своими руками
- 3.1 Необходимые инструменты
- 3.2 Подготовка чертежа
- 3.3 Инструкция
- 3.4 Установка
4 Изготовление дефлектора Григоровича своими руками
- 4.1 Материалы
- 4.2 Этапы создания

Для обеспечения хорошей тяги в дымоходе необходимо установить конструкцию, которая способна усилить скорость вывода продуктов сгорания из дымового канала. Поэтому, если вы являетесь обладателем дома или пристройки с печным отоплением или же вентиляционной шахтой, то вам необходим турбодефлектор. С его помощью можно не только увеличить тягу, но и обеспечить защиту дымохода от проникновения угарного газа, мусора или осадков, а также предотвратить возникновение эффекта обратной тяги. Стоимость подобного устройства достаточно большая. Однако можно сэкономить, сделав турбодефлектор своими руками, используя подручные материалы и инструменты.

Далее мы расскажем, как сделать дефлектор самостоятельно, и как установить ротационные турбины на дымоход.

Виды дефлекторов

Существует несколько разновидностей дефлекторов. Отличаются они друг от друга по форме и количеству деталей. При этом материалы, которые используются для их создания, вы можете выбрать на свой вкус. Это может быть:

Медь
Оцинкованная сталь
Нержавеющая сталь

Их форма может быть самой разнообразной: от цилиндрической до круглой. Верхняя часть конструкции дефлектора может иметь зонтик в виде конуса или двускатную крышу. Также устройство может оснащаться разными декоративными элементами, например, флюгером.

Разберем подробнее несколько разновидностей:

Дефлектор ЦАГИ

Конструкция, детали которой соединены фланцевым или иным способом. Производится такое устройство из нержавеющей стали, реже — из оцинкованной. Его особенностью является цилиндрическая форма.

Круглый волпер

По своей форме напоминает дефлектор ЦАГИ, однако основным его отличием является верхняя часть. Такое устройство чаще всего устанавливают на дымоходах в небольших пристройках, например, в банях.

Дефлектор Григоровича

Если объект расположен в районе с низким ветром, то такое устройство будет обеспечивать отличную тягу в течение многих лет. Специалисты называют его модифицированным вариантом дефлектора ЦАГИ.

Тарельчатый Astato

Данная разновидность устройства отличается своей простотой и эффективностью. Такой дефлектор открытого типа производится из оцинкованной или нержавеющей стали, что позволяет улучшить эффективность тяги при любом направлении ветра.

Дефлектор Н-образной формы

Его конструкция отличается особой надежностью, так как дефлектор производится из нержавеющей стали, а все детали соединяются фланцевым методом. Устанавливать его можно на участках с любым направлением ветра.

Флюгер-дефлектор

Данный вариант устройства является самым популярным и распространённым. Он имеет вращающийся корпус, на котором закреплен небольшой флюгер. Производится конструкция из нержавеющей стали.

Вращающийся дефлектор

Такое устройство позволяет обеспечить максимальную защиту канала от засорения мусором и попадания осадков. Вращение производится только в одном направлении. Стоит отметить, что необходимо следить за его состоянием, так как при обледенении, а также в штиль, дефлектор работать не будет. Поэтому многие устанавливают его на газовые котлы. Также он используется в качестве ротационной турбины, которая необходима для вентиляции жилых и офисных посещений.

Кроме того, существует дефлектор Ханжонкова. Однако в настоящее время его не используют, так как на рынке можно найти более модифицированные модели устройств.

Принцип работы

Классический дефлектор состоит из нескольких деталей:

цилиндр
диффузор
зонт, который защищает дымоход от проникновения мусора и осадков
кольцевые отбои, которые монтируются в нижней части устройства и вокруг него

Устройство устанавливается на дымовой трубе, что позволяет ему создать препятствие воздушному потоку. Таким образом, ветер разбивается на огромное количество мелких воздушных потоков, которые имеют очень низкую интенсивность. Это необходимо для того, чтобы ветряной поток захватил дым, который выходит из дымового канала, что позволяет увеличить тягу. Кроме этого, дефлектор не позволяет ударному газу, выходящему из трубы, попасть обратно.

Как отмечают специалисты, при неправильном расположении дымохода на объекте дефлектор не может работать в полную мощность, поэтому перед установкой обязательно проверьте правильность монтажа канала.

Также, дефлектор может служить вентиляционной турбиной, которая устанавливается в системах с естественной вентиляцией. Далее мы подробно расскажем, как сделать вентиляционный дефлектор своими руками.

Турбодефлектор своими руками

Если вы хотите сэкономить свои средства и изготовить турбо дефлектор самостоятельно, то для начала работы необходимо подготовить все необходимые материалы, инструменты и чертежи всех деталей.

Необходимые инструменты

Лист стали. Он может быть нержавеющим или оцинкованным. Толщина должна составлять от 0, 5 до 1 мм.
Ножницы для резки по металлу.
Заклепочник.
Дрель и сверла по металлу.
Несколько листов картона.

Подготовка чертежа

Перед тем, как начать изготовление деталей, необходимо выполнить подробный чертеж будущего дефлектора. Если вы хотите сделать устройство быстро, мы рекомендуем воспользоваться готовыми чертежами из Интернета. При этом обязательно проверьте, чтобы все параметры совпадали с необходимыми и подходили вашему конкретному случаю.

Если же вы хотите сделать чертёж дефлектора самостоятельно, то можете воспользоваться нашими советами и рекомендациями, которые помогут вам сделать это максимально правильно.

В первую очередь необходимо рассчитать характеристики изделия. Для этого вы можете использовать следующую таблицу, отражающую рекомендованные соотношения между основными параметрами турбодефлектора:

Посадочный диаметр	Ширина	Высота	Высота основания
160	270	260	70
200	290	290	70
250	350	345	110
300	400	365	110
315	400	365	110
355	450	385	110
400	495	465	140
500	615	635	225
630	790	700	250

Основой чертежа является внутренний диаметр дымохода. После получения его размера, нужно выбрать высоту дефлектора, а также ширину диффузора.

Если ваши размеры не совпадают с теми, которые указаны в таблице, то вы можете рассчитать их самостоятельно в соответствии с пропорциями:

Высота дефлектора должна быть от 1, 6 до 1, 7 внутреннего диаметра вашего дымохода.
Ширина диффузора должна составлять от 1, 2 до 1, 3 внутреннего диаметра.
Ширина дефлектора должна достигать от 1, 7 да 10 внутреннего диаметра канала.

После этого необходимо выполните на ватмане детальный чертеж будущего дефлектора в соответствии с теми характеристиками, которые вы рассчитали. Чертёж можно сделать вручную при помощи карандаша или в программах Adobe Photoshop или Adobe Illustrator. Размеры всех деталей должны быть в натуральную величину.

Если вы не можете самостоятельно подготовить чертеж, обратитесь к специалистам, которые сделают все замеры и в короткие сроки подготовят необходимый чертеж.

Пример чертежа, который должен получиться:

Инструкция

После того, как вы сделали подробный чертеж, необходимо вырезать каждую деталь из бумаги.

Как только будут готовы все бумажные заготовки, их нужно закрепить на листе нержавеющей или оцинкованной стали. Обведите маркером каждую заготовку. Также для этого можно использовать специальный мел по металлическим покрытиям.

При помощи ножниц для резки по металлу вырезается каждая деталь. Стоит отметить, что на срезах края необходимо подогнуть примерно на 5 мм. Для этого воспользуйтесь пассатижами. После этого при помощи молотка отбейте места загибов. Это необходимо для того, чтобы края будущих деталей стали в два раза тоньше.

Заготовку будущего диффузора сверните в цилиндр. Далее просверлите отверстия для закрепления деталей при помощи болтов или заклепок. Некоторые рекомендуют воспользоваться сваркой-полуавтомат, которая не позволит насквозь прожечь металлические листы.

Сделайте то же самое с внешним цилиндром, а заготовку для колпака сверните конусовидной формы и соедините концы при помощи заклепочника.

Далее необходимо из остатков листов стали вырезать 3-4 линии, ширина которых составляет около 6 см, а длина — 20 см. Подогните их с обеих сторон с отступом в 6 см. Просверлите несколько отверстий под болты на расстоянии от края в 5 см. Закрепите их на колпаке. После этого воспользуйтесь заклепками и соедините их сначала с внешним цилиндром, а после – с колпаком.

Установка

Как только ваш диффузор полностью готов, его необходимо установить на дымоход. Это можно сделать двумя методами:

Монтаж на сам дымоход.
Монтаж на трубу, которая после надевается на дымоходный канал.

Пользователи в интернете отмечают, что второй метод установки турбодефлектора является безопаснее по причине того, что все самые сложные процедуры можно выполнить заранее, а готовую конструкцию быстро установить на крышу.

Поэтому мы расскажем, как выполнить установку именно этим способом:

В первую очередь необходимо подготовить саму трубу. Ее диаметр должен быть несколько больше диаметра дымохода. На одном ее конце нужно отступить примерно 15 см и отметить места для сверления. То же самое нужно сделать на нижней части дефлектора.
После этого просверлите отверстия в обеих деталях и проверьте, совпадают ли они.
Зафиксируйте трубу и дефлектор при помощи болтов.
Далее готовую конструкцию можете надеть на дымоход и прочно закрепить хомутом, чтобы не оставалось зазоров.

Если вы хотите обеспечить дополнительную защиту, можете обработать соединения герметиком, обладающим стойкостью к высоким температурам.

Изготовление дефлектора Григоровича своими руками

Материалы

Для изготовления дефлектора Григоровича необходимо подготовить следующие материалы:

Лист оцинкованной или нержавеющей стали, толщина которого должна достигать до 1 мм.
Металлические заклепки или болты.
Бумага или плотный картон для создания чертежа будущего изделия.
Ножницы для резки по металлу.
Дрель и сверла по металлу.
Заклепочник.

Этапы создания

Сначала необходимо подготовить чертеж на листе ватмана. Как и в предыдущем варианте, за основу берется внутренний диаметр дымохода. Далее необходимо рассчитать следующие параметры в соотношениях:

Высота конструкции должна составлять примерно от 1, 7 диаметра.
Ширина защитного Санта должна быть в 2 раза больше внутреннего диаметра дымоходного канала.
Ширина диффузора должна быть примерно 1, 3 диаметра.

После этого вам необходимо подготовить чертеж, который должен выглядеть примерно так:

Далее необходимо вырезать каждую деталь из бумаги. Предварительно закрепив их на стальном листе, обведите заготовки и вырежьте детали при помощи ножниц для резки по металлу.

С каждого края загибайте примерно 5 мм для закрепления деталей. Отбейте молотком каждый загиб, уменьшив его толщину примерно в 2 раза. Просверлите в них 2-3 отверстия и соедините детали между собой так, чтобы диффузор имел форму цилиндра, а защитный зонт — конуса.

Как и в предыдущей инструкции, сделайте несколько полос и с их помощью соедините колпак и сам диффузор.

устройство, принцип работы, расчеты и чертежи, изготовление своими руками

Для эффективного функционирования систем вентиляции и дымоотвода необходима стабильная естественная тяга. Только при этом условии будет происходить нормальная циркуляция воздуха и эффективное удаление продуктов сгорания. Для предотвращения попадания в вентиляционные и дымовые каналы посторонних предметов и осадков, а также защиты внутренней поверхности от сажи и жировых отложений, широко применяются дефлекторы.

Что такое дефлектор ЦАГИ и для чего он нужен
Устройство и принцип работы
Достоинства и недостатки
Расчет и чертежи
Изготовление своими руками
Что лучше дефлектор ЦАГИ или турбодефлектор

Модификация дефлектора типа «ЦАГИ», является одной наиболее распространенных среди таких устройств. В данной статье будут рассмотрены особенности конструкции, принцип действия, плюсы и минусы данного устройства.

Что такое дефлектор ЦАГИ и для чего он нужен

Дефлектор «ЦАГИ» является разработкой Центрального аэрогидродинамического института, предназначенной для усиления естественной тяги, предупреждения обратной тяги и защиты от попадания влаги и посторонних предметов в вентиляционные шахты и дымоотводы.

Применение таких типа дефлекторов позволяет улучшить микроклимат в помещении за счет интенсивной циркуляции воздуха и способствует более полному сгоранию топлива.

Устройство и принцип работы

Дефлектор ЦАГИ получил широкое распространение благодаря эффективности и доступной стоимости. Конструкция дефлектора включает в себя следующие элементы:

нижнюю обечайку, с помощью которой изделие прикрепляется к верхней части воздуховода или дымохода;
диффузор, представляющий собой расширенный конус, расположенный между патрубком и колпаком;
полый металлический цилиндр, являющийся наружной частью дефлектора;
верхний конический колпак, предназначенный для защиты воздуховода от засорения посторонними предметами и неблагоприятных атмосферных воздействий;
кронштейны крепления верхнего конуса;
монтажные кронштейны.

Обычно дефлекторы ЦАГИ изготавливаются из оцинкованной или нержавеющей стали.

Принцип действия устройства основан на рассечении дефлектором воздушного потока, вследствие чего над оголовком воздуховода образуется область пониженного давления (разрежения). Благодаря этому, естественная тяга в вентиляционной системе увеличивается на 15-20%.

За счет усиления естественной тяги на 20-25% увеличивается КПД вентиляции и отопительных приборов. Сгорание топлива происходит с большей теплоотдачей, что позволяет уменьшить расход горючего и уменьшить выброс в атмосферу токсичных соединений. Что касается вентиляционных систем, то при использовании дефлектора ЦАГИ увеличивается интенсивность циркуляции воздуха.

Достоинства и недостатки

Как любое другое изделие, дефлектор ЦАГИ имеет свои плюсы и минусы. Целесообразность использования изделия обусловлена их соотношением. К преимуществам устройства относятся:

надежная защита от попадания внутрь вентиляционных каналов и дымоотводов посторонних предметов, птиц и атмосферных воздействий;
значительное увеличение срока службы оголовка вентиляционных каналов или дымоотводов. Это связано с тем, что наличие дефлектора замедляет процесс разрушения верхней части воздуховода, вызванный неблагоприятными атмосферными воздействиями;
предупреждение появления обратной тяги даже при большом сечении вентиляционных магистралей и вентиляционных каналов;
возможность самостоятельного изготовления. Благодаря простой конструкции и использованию доступных материалов, дефлектор типа ЦАГИ можно изготовить своими руками. Для этого не потребуются специальные инструменты и опыт работы жестянщиком.

Существенным недостатком является то, что при полном безветрии или слабой силе ветра такие дефлекторы могут создавать сопротивление естественной тяге. Кроме того, при сильном снижении температуры окружающей среды, возможно обледенение наружного цилиндра, что может привести к частичному или полному закупориванию воздуховодов.

Расчет и чертежи

Прежде приобрести заводской дефлектор или приступить к самостоятельному изготовлению устройства, нужно провести аэродинамический расчет и ознакомиться с чертежами существующих устройств.

Основным критерием при создании чертежа дефлектора является внутренний диаметр воздуховода (D). На рисунке приведены размеры элементов конструкции.

Размеры дефлектора ЦАГИ

диаметр верхнего основания диффузора – 1,18-1,26D;
диаметр наружного гольца – 1,8-2D;
высота наружного кольца – 1-1,2D;
расстояние от кольца до основания диффузора – 0,4-0,5D;
высота – 1,4-1,7D;
диаметр колпака – 1,3-1,5D.

При самостоятельном изготовлении дефлектора желательно руководствоваться приведенными в таблице рекомендациями СНиП.

№ дефлектора	Диаметр нижнего основания диффузора, мм	Диаметр верхнего основания диффузора, мм	Диаметр наружного цилиндра, мм	Диаметр нижнего основания конуса, мм	полная высота дефлектора, мм	Высота диффузора, мм	Высота конуса, мм	Высота цилиндра, мм
3	265	380	600	510	510	295	90	360
4	375	504	800	680	680	400	120	480
5	495	630	1000	850	850	500	150	600
6	595	736	1200	1020	1020	600	180	720
7	660	882	1400	1190	1190	700	210	840
8	775	1008	1600	1360	1360	800	240	960
9	885	1134	1800	1530	1530	900	270	1080
10	1025	1260	2000	1700	1700	1000	300	1200

Изготовление дефлектора ЦАГИ своими руками

Учитывая относительную простоту конструкции изделия и доступность листовой оцинкованной стали, у многих владельцев частных домов возникает желание изготовить дефлектор ЦАГИ самостоятельно. Такая задача вполне по силам любому домашнему мастеру, достаточно иметь набор самых обычных инструментов и минимальные практические навыки в обработке листового металла.

Что потребуется

Чтобы изготовить в домашних условиях полноценный дефлектор потребуются:

листовой металл 0,5-0,7 мм;
ватман или плотный картон для изготовления шаблонов;
маркер;
линейка;
циркуль;
чертилка;
пассатижи;
два вида ножниц: обычные и для металла;
электродрель или шуруповерт;
сверла диаметром от 2 до 2,5 мм;
специальный инструмент для установки заклепок.

Проектные работы

Прежде всего, следует измерить диаметр воздуховода и получить необходимое для дальнейшей разработки конструкции значение D. Далее, на основании приведенных выше соотношений, составить чертежи дефлектора ЦАГИ, соответствующего существующему диаметру воздуховода.

Поскольку размеры основных элементов конструкции остаются неизменными для конкретного диаметра дымохода или вентиляционного патрубка, для удобства расчетов эти значения приводятся в таблице.

Диаметр Воздуховода, мм	Диаметр Наружного кольца, мм	Высота внешнего кольца с колпаком, мм	Выпускной диаметр диффузора, мм	Диаметр зонта, мм	Высота крепления наружного кольца, мм
110	210	130	135	170-190	50
125	250	150	157	215-240	65
160	320	195	200	270-305	80
200	400	240	250	345-385	100
260	510	310	315	425-475	125
315	630	380	395	535-600	160

К составлению чертежей нужно подходить со всей ответственностью, поскольку от их точности будет зависеть эффективность работы дефлектора.

Подготовка шаблонов

При изготовлении шаблонов придется вспомнить краткий курс геометрии. Сложнее всего изготовить лекало диффузора, которое представляет собой развертку прямого усеченного конуса. Ниже приводится методика ее построения.

Лекало колпака является не чем иным, как разверткой конуса с верхним основанием диаметром 1,18-1,26D и нижним, соответствующим диаметру воздуховода D.

Длину образующей можно определить, используя теорему Пифагора. Здесь гипотенузой является искомая длина образующей, а катетами – радиус основания, равный 0,65-0,75D и высота колпака, которая равняется 0,24D.

Развертки цилиндрических деталей представляют собой прямоугольники, длина которых равна длине окружности, а ширина определяется из приведенных выше соотношений.

Важно! При построении шаблонов необходимо учитывать величину запаса, необходимого для скрепления разверток. Обычно она составляет 15-20 мм.

Последовательность сборки

Из готовых картонных шаблонов, при помощи скрепок или иным способом, собирают макет в масштабе 1:1 и контролируют совпадение его геометрических параметров заданными значениями. Изготовление макета дефлектора ЦАГИ полностью исключает возникновение нестыковок в процессе сборки.

Сборка изделия состоит из нескольких последовательных этапов.

Лекала укладываются на металлический лист и обводятся по контуру маркером или фломастером.
С помощью ножниц для металла раскраиваются отдельные заготовки.
Используя пассатижи, внешние кромки подгибают на ширину 3-5 мм и плотно пристукиваются молотком. Это обеспечит элементам конструкции дополнительную жесткость.
Вырезанным заготовкам внешней обечайки и входного цилиндра придается соответствующая форма, с таким расчетом, чтобы нахлест составлял 20-25 мм. После этого по центру накладки сверлятся отверстия диаметром 2-2,5 мм, в которые устанавливаются заклепки. Расстояние между заклепками зависит от габаритных размеров изделия и может составлять от 20 до 50 мм. При отсутствии необходимого инструмента заклепки можно заменить винтами соответствующего диаметра. По такой же технологии изготавливаются верхний колпак и диффузор.
Следующим этапом является изготовление соединительных кронштейнов. Конструкцией предусмотрено наличие 3 креплений, однако для увеличения жесткости можно увеличить их число до четырех. Заготовка кронштейна представляет собой полосу, ширина которой составляет 30-35 мм, а длина – 200-300 мм. По всей длине заготовки с обеих сторон делается подвороти, размером 5 мм и плотно пристукивается молотком.
Кронштейны крепятся к конусу с помощью заклепок или винтов на расстоянии 45-50 мм от его наружной кромки.
После этого полосы отгибаются, и конический колпак соединяется с диффузором.
Заготовки кронштейнов крепят к конусному колпаку и загибают под нужным углом.
Зонтик с прикрепленными кронштейнами соединяется с диффузором, с помощью заклепок или винтами.
Полученную конструкцию закрепляют в наружной обечайке с учетом имеющихся на чертеже размеров. После этого, сборку дефлектора можно считать законченной.

Что лучше дефлектор ЦАГИ или турбодефлектор

По сравнению с ЦАГИ ротационные дефлекторы обеспечивают большую тягу даже при одинаковых габаритах. Еще одним преимуществом турбодефлектора является высокая эффективность.

При одинаковых размерах выходного патрубка, размеры дефлектора ЦАГИ значительно больше размеров вращающихся устройств. При диаметре воздуховода от 100 до 150 мм эффективность работы обоих устройств приблизительно одинакова, однако при увеличении проходного до 200 мм и более, соотношение размеров резко изменяется в пользу турбодефлекторов. Они имеют меньшую массу и в несколько раз компактнее.

Большой вес и габариты дефлекторов существенно усложняют монтажные работы при диаметре воздуховода начиная от 600 мм. Для сравнения, вращающийся устройство для вентиляционного канала диаметром 600 мм составляет от 12 до 15 кг и вполне может быть установлен одним человеком. Дефлектор для такого же воздуховода будет весить около 40 кг, а для его установки потребуется два человека.

Несмотря на приведенные выше преимущества ротационных устройств, дефлекторы ЦАГИ получили более широкое распространение. Это связано с доступной стоимостью изделий и простотой конструкции. Кроме того, такие устройства нередко изготавливаются самостоятельно, что позволяет сэкономить значительные средства.

Дефлектор ЦАГИ широко используются как в промышленном, так и в гражданском строительстве. Разработанная в центральном аэрогидродинамическом институте конструкция, за долгие годы зарекомендовала себя как эффективное и простое в эксплуатации устройство. Кроме того, многие владельцы частных домов самостоятельно изготавливают такие дефлекторы. При правильных расчетах и аккуратном выполнении работ, качество самодельных вентиляционных устройств не уступает заводским аналогам.

Дефлекторы вентиляционные цены, виды и чертежи

Для того чтобы система вентилирования дымохода могла работать исправно и хорошо, нужно устанавливать специальное приспособление – дефлектор, который поможет оптимизировать процесс работы дымохода. Из-за того, что в трубе зачастую откладывается попавший мусор и грязь, работа вытяжки ухудшается, потому и нужен вентиляционный дефлектор. Такое приспособление необязательно приобретать в магазине, хотя это проще, есть возможность соорудить дефлектор самостоятельно.

Содержание статьи:

1 Цена на вентиляционные дефлекторы и их разновидности
2 Как установить и сделать вентиляционный дефлектор
3 Как сделать чертеж
4 Этапы конструирования
5 Особенности сборки дефлектора Григоровича
6 Нюансы во время работ
7 Отдельные разновидности дефлекторов
8 Разновидности дефлекторов и принцип их работы
- 8.1 Заключение

Цена на вентиляционные дефлекторы и их разновидности

Модель	Цена	Характеристика
Дефлекторы вентиляционные Д100		Обычный вид дефлектора, который работает за счет действия ветровых потоков. Каждый дефлектор имеет свою маркировку, цифра в которой равняется диаметру шахтовой трубы. Нумерация дефлекторов происходит в соответствии с объемом воздуха, который удаляется из трубы. Приспособления, которые нужны для соединения с дымоходом, оптимизированы под типовую конструкцию. Способы присоединения имеют соответствующие технологиям характеристики. Материал, из которого изготовлен агрегат – оцинкованная сталь.
Д125	1820
Д160	1950
Д200	2100
Д315	2700
Д350	3100
Д400	4400
Д710	6600
Д1000	30500


Флюгерный дефлектор Т 110	2570	Изготовлен из металла, который устойчив к коррозийным процессам. Возможность применения на разных типах крыш. Возможность устанавливать для вентиляции как комнаты, так и целого ангара. Устойчив к воздействию различных осадков. Устанавливать нужно на воздуховод, который уже проложен.
Т120	3380
Т150	3380
Т200	3500
Т300	4300
Т500	8300
Т680	12300

Маркировка любого типа вентиляционных дефлекторов зависит от размера этого приспособления. Чем больше диаметр основы, тем выше цифра, соответственно и цена. Чтобы достичь необходимый объем вытягиваемого воздушного потока, следует устанавливать несколько дефлекторов

Как установить и сделать вентиляционный дефлектор

Чтобы процесс конструирования дефлектора не был слишком тяжелым, нужно придерживаться определенной схемы действий и рекомендаций. Первостепенно, нужно определиться со следующими моментами, которые можно отнести к этапу подготовительному:

обязательно пред тем, как приступать к работе, сделать все чертежи, необходимые для дальнейшего воссоздания по ним устройства. В таком чертеже нужно учитывать, какого размера сама труба дымохода, после чего можно будет определиться с высотой дефлектора и шириной диффузора;
еще одним моментом в подготовительном этапе будет выбор материала, из которого в дальнейшем сделается устройство на дымоход. Обычно изготавливается оно из стали, прошедшей оцинковку, однако существует и альтернативный вариант – это металл, который покрывают химическим защитным составом из полимеров. Есть и пластиковый материал, но использовать его можно лишь в тех случаях, если будет исключено контактирование этого материала с продуктами горения высокой температуры;
последним подготовительным этапом будет приобретение или подготовка инструментов или материалов? необходимых для конструирования и монтажа. К ним можно отнести: лист выбранного материала, толщиной до 1 мм, ножницы, разрезающие металл, дрель, устройство для пробивания заклепок, картон с маркером и молоток из дерева.

Как сделать чертеж

Выполнив рекомендации по подготовке к работам, можно приступать к выполнению чертежа. Исходить можно из готовой таблице данных, в которой будут указаны все размеры будущего вентиляционного дефлектора.

Внутренний d,мм	120	140	200	400	500
Высота устройства Н, мм	144	168	240	480	600
Ширина диффузора D, мм	240	280	400	800	1000

В случае если в указанной таблице нет данных конкретного размера, который необходимо соорудить, то существует формула, по которой можно рассчитать индивидуальные параметры:

ширина диффузора (D) = 2 * внутренний диаметр.
высота устройства (Н) = 1,7 * внутренний диаметр.

Важно: при замерах быть предельно точными, чтобы в дальнейшем не возникла необходимость заново переделывать чертежи. Расчеты тоже нужно выверять, потому как это важный момент в будущей установке дефлектора и его работоспособности.

Важно: В процессе изготовления дефлектора нужно быть внимательными ко всем пропорциональным соотношениям частей устройства, чтобы не нарушить высокий уровень КПД.

Этапы конструирования

После того, как расчеты все были сделаны и проверены, можно приступать к дальнейшим этапам сборки:

следует произвести вырезку всех деталей в натуральную величину из картона, чтобы в последующем разница в масштабах не стала тормозить процесс конструирования;
следующее, что лучше всего сделать – это собрать из вырезанного картона полностью все устройство и проверить, насколько правильны расчеты и, соответственно, лекала. В случае обнаружения ошибок, исправить и вырезать заново;
при картонной предварительной сборке, стоит обратить внимание на совпадение форм трубы и дефлектора, оно должна присутствовать;

следующим этапом станет перенос лекал на листы металла для устройства на дымоход. Делать это нужно максимально точно, желательно пользоваться ярким маркером, который не будет искажать контуры деталей;
дальше можно приступать к вырезанию металлических частей дефлектора, для этого пригодятся ножницы по металлу;
вырезанные элементы все нужно загнуть по краям при помощи пассатижей и простучать деревянным молотком;
после того, как все части конструкции будут вырезаны, можно начинать их собирать. Первая часть – это корпус диффузора, он сворачивается в конус, который по краям скрепляется при помощи заклепок. Отверстия для них нужно просверлить заранее, поняв их расположение;

отверстия для будущего закрепления можно делать не только при помощи сверла, а крепить не обязательно заклепками. Можно воспользоваться сварочным аппаратом или болтами. Правда, сварка должна быть полуавтоматическая, потому как при использовании другого вида сварки, есть вероятность металл прожечь;
существует вариант иного крепления конуса и цилиндра между собой. Для этого нужно вырезать три или четыре металлические полоски, размером 20х6 см. После этого делаются отверстия на колпаке для того, чтобы можно было плоски с ним скрепить при помощи болтов. Сами же изготовленные части для крепления загибаются по краям, а после привинчивания к конусу, еще раз загибаются в форму буквы П.
скобы, которые были сделаны, будут служить креплением к диффузору, а после этого собранные части нужно присоединить к внешнему цилиндру;

далее нужно свернуть цилиндр, который будет в нижней части устройства;
после того, как оба элемента готовы, их можно скреплять теми же клепками между собой;
к нижней части получившегося сооружения нужно присоединить специальное крепление, которое станет соединителем между трубой и вентиляционным дефлектором;
соединить любым удобным способом конструкцию воедино.

Важно: на трубы, в которых присутствует множество поворотов по конструкции, ставить дефлектор нужно в обязательном порядке.

Особенности сборки дефлектора Григоровича

Если было решено собирать дефлектор Григоровича, вся конструкция дополняется обратным конусом. Получается, что один конус должен быть меньше другого на 4 сантиметра. Большим нужно делать защитный элемент. После того, как будут вырезаны эти детали, нужно приложить одну к другой и с внутренней стороны обвести на большем конусе размер меньшего.

После этого большую деталь нужно надрезать до линии обводки таким образом, чтобы на ней были 8 надсечек, которые располагаются на равном друг от друга расстоянии. Такие полосы служат вместо каких-либо креплений, стоит их загнуть.

Чтобы прикрепить к диффузору обратный конус лучше пользоваться шпильками. Изначально нужно просверлить три отверстия в обратном конусе по периметру всей окружности. В такие отверстия следует вставить по шпильке и зафиксировать гайками.

Верхняя часть диффузора, ее внешняя сторона — место, куда прикрепляются сделанные из металла петли, при помощи который конструкция обретет целостный вид.

Такое устройство по конструкции надежнее и в эксплуатации будет дольше.

Нюансы во время работ

Чтобы соорудить дефлектор правильно и быть уверенными в качестве его работы, необходимо учитывать следующие нюансы:

Внутреннее давление дефлектора увеличивается в зависимости от силы потока, который идет вниз по трубе.
В случае диаметра основной трубы максимально большого размера, нужно установить дополнительные растяжки из проволоки.
Для установки устройства для дымохода к каналу газоходному, верхнюю часть устройства рекомендуется снимать. В этом поможет верстак. После установки монтаж производится в исходное положение.

Отдельные разновидности дефлекторов

На некотороые типы дымоходов подойдут отражатели – это одна из разновидностей дефлекторов. Такая разновидность дефлекторов устанавливается на отопительные приборы, которые работают за счет жидкого топлива.

К таким дефлекторам дополнительно ставят крепления, поскольку они могут подвергаться сильным ветрам.

Он в точности должен быть сконструирован с параметрами газового отопительного оборудования.

Если такой отражатель будет слишком больших габаритов, то нужную тягу он обеспечить не сможет, плюс затормозиться процесс горения. Объясняется это тем, что большие размеры дефлектора способны пропускать существенные массы воздуха, которые в состоянии потушить пламя. Последствия могут быть непредвиденные.

Дефлектор, который ставят на газовый котел, должен быть оборудован специальным устройством под названием искрогаситель. Сила тяги не всегда равномерна, она может становиться очень сильной, а может ослабевать – все зависит от скорости ветра в окружающей среде. Чтобы не быть зависимыми от таких явлений, нужно установить флюгерный дымоотражатель. Принцип монтажа его аналогичен остальным.

В дефлекторе такого типа присутствует дополнительный компонент, который похож на вентилятор. Внутри корпуса стоят лопасти, которые имеют определенный изгиб. Определенное количество лопастей соединено в нем центральным узлом, который служит осью вращения.

Благодаря тому, что лопасти расположены внутри корпуса, они имею защиту от потоков ветра снаружи, а за счет теплого газа или иных продуктов горения, заставляют лопасти вращаться, чем тяга значительно усиливается и остается стабильной.

Важно: пытаться соорудить флюгерный дефлектор самостоятельно нет смысла, потому как без определенного оборудования его изготовление не представляется возможным, его можно лишь приобрести в магазине.

Выбирая дефлектор флюгерного типа очень важно подойти к процессу основательно и не экономить средства. Материал, из которого может быть изготовлено устройство бывает разным, следует внимательно подходить к подбору качества материала. Флюгерный дефлектор подвержен частому воздействию осадков, снега, дождя, которые приходят с ветреными потоками. Мало того, такое устройство будет защитой для подобного рода явлений, а потому материал, из которого делается он, должен быть надежным и прочным.

Часть, которая находится в движении, должна быть всегда чистой и иметь возможность свободно двигаться. Нужно регулярно проводить ее досмотр и приводить в надлежащий вид, иначе это может привести к поломке системы.

Важной характеристикой материала для изготовления флюгера является способность выдерживать высокие температуры, при этом, не подвергаясь деформации. Многие материалы под подобным воздействием начинают менять объем. Такой нюанс стоит помнить и уточнить при покупке.

Важно: дефлекторы флюгерного типа можно применять к любым типам дымоходов от любых отопительных сооружений.

Разновидности дефлекторов и принцип их работы

Прежде чем решить, какой дефлектор делать, и стоит ли этим заниматься в принципе, можно ознакомиться с ним со всех точек зрения. Дефлекторы можно охарактеризовать следующим образом:

характеристика конструкции такова, что способна обеспечить защиту трубы от дождя, снега, пыли и грязи, при этом увеличивая тягу;
к недостаткам такого сооружения можно причислить то, что во время дуновения ветра снизу, поток будет попадать под козырек дефлектора, чем вызовет препятствие для того, чтобы воздух из трубы выходил в окружающую среду;
чтобы избежать какой-либо нестабильности или помех в работе этого устройства, лучше прибегнуть к конструированию дефлектора, содержащего два конуса. Это следует учитывать еще на этапе чертежных работ.

Разновидности дефлекторов, которые различают их конструкции:

Григоровича.
Волпер круглый.
ЦАГИ.
открытый Астато.
звезда Шенард.
Н-образного типа.

Принцип, по которому работает дефлектор, можно описать в такой системе:

Верхний цилиндр является в такой конструкции препятствием для выхода воздуха. Понимающиеся потоки, ударяясь об колпак дефлектора, выталкиваются наружу. Происходит это за счет подхватывания их частью воздуха, которая поднимается следом.
Сила тяги увеличивается благодаря тому, что скорость движения дыма по трубе становиться больше.
Верхний цилиндр имеет определенное количество зазоров, с помощью которых оттягивается дым. Это обеспечивает стабильность отопительного прибора, потому как с такой конструкцией порывы и направление ветра не играю роли.

Заключение

Приспособление дефлектора является очень полезным и даже незаменимым, особенно тем, чье постоянное место жительства – загородный дом. Без отопления, которое работает надежно и стабильно, комфорта в доме добиться тяжело. Дефлектор, сделанный самостоятельно не только обеспечит лучшую тягу в дымоходе, но и защитит его от нежелательных воздействий. Кто не хочет прибегать к изготовлению такого устройства, может приобрести его в любом строительном магазине.

инструкция по сборке своими руками — ВикиСтрой

Дефлектор — устройство, оптимизирующее поток воздуха для усиления тяги в трубе воздуховода или дымохода. В буквальном переводе deflector — отражатель, направляющее устройство. Это в полной мере описывает его функцию и назначение.

Принцип работы и разновидности дефлекторов

Направление потока воздуха происходит благодаря созданию области низкого давления в нижней части устройства. Когда дефлектор обтекается воздушным потоком, в нижней части образуется «завихрение», которое, проходя пространство, ограниченное стенками, создаёт дополнительную тягу. Чем сильнее поток воздуха, тем мощнее тяга внутри устройства. Иными словами, дефлектор направляет ветер параллельно трубе воздуховода, чем усиливает тягу за счёт перепада давления.

Такой эффект возможен при расположении стенок, которое определяется базовым аэродинамическим расчётом. В настоящее время экспериментальным путём выведены несколько моделей дефлекторов, имеющих оптимальные пропорции.

ЦАГИ — разработка Центрального аэрогидродинамического института им. Жуковского. Этот дефлектор усиливает тягу за счёт теплового и воздушного напоров, а также перепада давления на высоте 2 м от кровли. Эта конструкция допускает скрытую установку в канал, поэтому её используют в основном для вентиляционных систем (чистка от продуктов горения затруднена).

Дефлектор Ханженкова. Представляет собой дополнительную стенку вокруг трубы и «тарелку-дождевик», которая служит также вытяжным зонтом. Этот зонт погружен на определённое расстояние внутрь окружной стенки.

Дефлектор Вольперта–Григоровича. Отличается более простой конструкцией — «тарелка» из двух зонтов расположена над облекающей стенкой.

Поворотный дефлектор («Капюшон» или «Сачок»). Представляет собой полукруглый жёлоб-уловитель воздуха, закреплённый на поворотном штоке, установленном внутри канала. При ветровой нагрузке возникает турбулентность и тяга усиливается. Исполняет роль флюгера.

«Дефлектор-капюшон» на видео

Помимо этих моделей существует бесчисленное множество других конструкций, которые часто не поддаются классификации. Среди них можно выделить как современные варианты с увеличенными спиральными лопастями на базе подшипника (они вращаются во время работы), так и простые «зонтики-крышки» из куска оцинковки, которые также усиливают тягу.

Поскольку расчёты производительности и подбор конструкции дефлектора для систем вентиляции — дело профессионалов, мы обратим внимание на отражатели для печных и каминных дымоходов.

Зачем нужен дефлектор

Помимо главной своей цели — отвод продуктов горения, дефлектор выполняет ещё несколько полезных функций:

Значительное усиление тяги.

Тяга привлекает больше кислорода и это положительно сказывается на экономии топлива в пиролизных котлах и печах — оно прогорает полностью.

Гашение искр. Эта проблема знакома тем, у кого установлен короткий дымоход для твердотопливного реактора*. Искры из дымохода — признак жарко горящего источника и мощной тяги — может привести к возгоранию. Дефлектор позволяет остановить искру и дать ей возможность безопасно выгореть.

Защита от атмосферных осадков. По идее, с этой задачей справляется обычный «зонтик», но он не даёт двух первых плюсов.

* Реактор — место прохождения реакции горения, очаг, источник продуктов горения (печь, камин, буржуйка, котёл и т. д.).

Все размышления о целесообразности модернизации дымохода сводятся к вопросу, что выбрать: «зонтик» или дефлектор? Простота первого не даёт эффекта второго, но сложность дефлектора по сравнению с «зонтиком» заставляет задуматься многих.

Сколько стоит дефлектор

Вентиляционные устройства рассчитываются вместе со всей системой. Дефлекторы конкретной модели можно приобрести под необходимый диаметр трубы.

Таблица. Цены на дефлекторы

Название	Модель	Вид стали	Диаметр канала, мм	Цена, у. е.
«Вент-Класс» Д-120	Дефлектор Ханженкова	оцинковка	120	18
«Вент-Класс» Д-250	Дефлектор Ханженкова	оцинковка	250	42
«ПечиКамины» ЦАГИ-100	Дефлектор ЦАГИ	оцинковка	100	17
«ПечиКамины» ЦАГИ-220	Дефлектор ЦАГИ	оцинковка	220	40
Turbovent «Стабил 120»	Вольперта-Григоровича	оцинковка	120	21
Turbovent «Стабил 260»	Вольперта-Григоровича	нержавейка	260	46
Turbovent «Дракон» Dr-150-CH-A	Поворотный	нержавейка	150	100
Turbovent «Дракон» Dr-200-CH-A	Поворотный	нержавейка	200	115
Turbovent «Дракон» Dr-300-CH-A	Поворотный	нержавейка	300	140

Дефлекторы часто изготавливают в кустарных мастерских и небольших цехах (в этом случае продукт может не иметь конкретного названия и привязки к модели). Показателем качества работы фирмы будет паспорт изделия с указанием размеров деталей, марки стали и прочих подробностей.

Дефлектор своими руками (Вольперта-Григоровича)

Разумеется, домашние умельцы не остались в стороне и стали делать дефлекторы для собственных нужд в своих мастерских. Это оказалось выгодно — имея лист оцинковки, инструмент и подручный металл, можно сэкономить до 40 у. е. на установке дефлектора.

Для работы потребуется инструмент:

Линейка, рулетка, маркер, чертёжный набор.

Ножницы по металлу, киянка, заклёпочник или сверлоконечные саморезы с прессшайбой 15 мм.

Дрель со сверлами.

Материал:

Листовой металл 0,3–0,5 мм (оцинковка, нержавейка, алюминий и т. д.).

Подручный металл для жёстких креплений — шпилька, алюминий, полоса и т. д.

Расчёт размеров дефлектора

Это самый важный этап всей работы. Формулы расчёта были выведены и отработаны на практике в аэродинамической трубе и привязаны к актуальному параметру — диаметру канала D.

Эти данные заключены в таблице, на основе которой можно рассчитать простой дефлектор под любой размер, исходя из диаметра канала D.

Показатель	Коэффициент D
Нижний диаметр диффузора	2
Верхний диаметр диффузора	1,5
Высота диффузора	1,5
Заглубление трубы в диффузор	0,15
Высота конуса	0,25
Высота зонта	0,25
Высота обратного конуса	0,25
Зазор зонта и диффузора	0,25

Ход работы

После того как все расчёты выполнены, необходимо перенести чертежи на лист и сделать раскрой деталей изделия:

Вырезать ножницами по металлу детали.

Свернуть корпус диффузора и засверлить оба края. Затем скрепить это дело клёпками.

Склепать верхний и нижний конусы. Верхний будет больше нижнего и его кромку можно использовать для крепления «тарелок» между собой. Для этого нужно вырезать и загнуть лапки (6 шт.) в кромке верхнего конуса.

Перед тем как собрать зонт, не забудьте установить в нижнем конусе шпильки для монтажа к диффузору, если крепление делается на лапки, их можно установить снаружи на клёпки.

Закрепить зонт к диффузору можно при помощи шпилек или алюминиевых пластин. Если есть шпильки, для них нужно изготовить петли на корпус дефлектора — обогнуть шпильку лоскутом оцинковки и сделать в ней монтажные отверстия.

После сборки устройства устанавливаем его. Для этого лучше всего снять верхний участок трубы и смонтировать конструкцию на верстаке, а затем установить обратно. Способ крепления — шпильки или лапки.

Помните, что соединения должны быть надёжными, т. к. дефлектор подвергается значительным ветровым нагрузкам.

Самодельный отражатель не имеет декоративной ценности, но польза от его установки очевидна — усиление тяги на 20–25%, защита кровли от искр. К тому же он заменяет дополнительные 1,5–2 метра высоты трубы. Какой бы дефлектор вы не выбрали, выгоду от его установки вы ощутите уже в ближайший отопительный сезон.

рмнт.ру

виды, принцип действия, правила монтажа.

Для обеспечения здорового микроклимата в помещении, необходимо поступление свежего воздуха. Для этого чаще всего используется естественная вентиляция. Колпаки, которыми накрывают конец трубы, создают дополнительное сопротивление потоку воздуха.

Чтобы решить эту проблему в современных вентиляционных системах используется дефлектор. Что такое дефлекторы, какие виды бывают, и какой дефлектор лучше выбрать рассмотрим в этой статье.

Содержание

Зачем нужен дефлектор
Плюсы и минусы дефлектора
Что такое дефлектор: принцип работы
Классификация ветровых насадок
Популярные модели
Классический колпак Григоровича
Универсальная насадка ЦАГИ
Стато-динамический колпак Astato
Дефлектор серии ДС
Ротационная турбина или турбодефлектор
Поворотный флюгер типа капюшон
Модуль H-образного типа
Какой дефлектор выбрать
Монтаж колпаков ветрового побуждения
Установка дефлекторов вентиляции в частном доме
Установка вентиляционной трубы с вентилятором VILPE на металлочерепицу (Видео)
Можно ли устанавливать вентиляционный дефлектор на дымоход
Изготовление дефлектора своими руками (Видео)

Зачем нужен дефлектор

Система вентиляции в доме

Вытяжная естественная вентиляция работает за счет разницы давлений снаружи и внутри помещения, создается естественная тяга. Большое влияние на тягу имеет ветер, он может, как способствовать хорошей тяге, так и препятствовать ей.

Уменьшить отрицательное воздействие погодных условий поможет дефлектор. Он не только защищает вентиляционный канал от влияния погодных условий, но и защищает от попадания различных предметов, мусора, атмосферных осадков. Так же насадка повышает тягу на 15-20% и защищает от появления обратной тяги.

Дефлектор представляет собой насадку, которая монтируется на краю вентиляционного канала.

Плюсы и минусы дефлектора

К положительным качествам работы дефлектора относятся:

Защита от попадания в вентканал атмосферных осадков.
Защита от попадания мусора, птиц, грызунов.
Увеличение тяги.
Уменьшение вероятности возникновения обратной тяги.

Единственная, пожалуй, проблема в работе дефлектора, может возникнуть при движении ветра вверх, что может привести к сбою работы вентиляционной системы.

Но это проблему легко можно решить, если конструкцию насадки обустроить двумя конусами с соединенными основаниями.

Что такое дефлектор: принцип работы

Направление движения воздушным масс в близи дефлектора

Для того чтобы лучше понять назначение дефлектора и принцип его работы, рассмотрим схему устройства.

Обратный клапан для вентиляции: какую модель выбрать, монтаж

Дефлектор состоит из следующих частей:

нижний цилиндр (патрубок), который крепится к краю трубы вентиляционной системы или дымохода;
диффузор – расширенный конус, идущий от патрубка к верхней части дефлектора;
обечайка или патрубок – внешняя часть;
верхний конус (колпак) – монтируется вверху всей конструкции, она защищает от попадания осадков;
кронштейны для монтажа дефлектора.

Принцип действия насадки основано на законе Бернулли. Наличие сужения в вентканале вызывает падение давления, что в свою очередь увеличивает тягу. Применяется для усиления тяги в канале за счёт эффекта Вентури: чем больше скорость движения потока воздуха при уменьшении поперечного сечения канала, тем меньше статическое давление в этом сечении. Дефлекторы увеличивают тягу в канале и повышают эффективность систем вентиляции.

Может Вам будет интересна статья «Как правильно подключить УЗО: схемы, варианты подключения к однофазной и трехфазной сети» Перейти>>

Принцип работы дефлектора:

Ветер сталкивается с устройством.
Благодаря конструкции диффузора, поток воздуха внутри него, создает пониженное давление.
Разница между верхней и нижней частью вентиляционного канала возрастает.
Воздух из помещения поднимается вверх.

Для правильной работы необходимо выполнить расчет дефлектора, необходимого для вашей вентиляционной системы.

Рассмотрим далее классификации и моделей ветровых насадок.

Классификация ветровых насадок

При выборе ветровых насадок необходимо определится с рядом важных моментов, чтобы сделать для себя оптимальный вариант. Необходимо определиться со следующими характеристиками:

материал;
принцип работы;
особенности конструкции.

Первое на что нужно обратить внимание — это материал, из которого сделан дефлектор. При изготовлении используется нержавеющая или оцинкованная сталь, керамика, пластик, медь.

Может Вам будет интересна статья «Канализация для частного дома: этапы строительства, какой септик выбрать» Перейти>>

Чаще выбирают стальные или алюминиевые насадки, они не очень дорогие и не уступают качеством. Медные модели используют реже из-за высокой цены. Хорошим вариантом качества и декоративности являются металлические насадки покрытые пластиком. При выборе материала, цвета дефлектора, желательно подобрать под фасад дома.

Следующим критерием выбора насадки – это принцип работы. В зависимости от функционала дефлекторы делятся на 4 типа:

Статичные дефлекторы. Отличаются простой конструкцией, легко монтируются самостоятельно. Используются в квартирах для вытяжных каналов.
Ротационные. Состоят из вращающихся лопастей и статической части.
Статичные установки с эжектирующим вентилятором. Относится к современным технологиям. Состоит из неподвижного колпака, внутри шахты находится осевой вентилятор. Он включается только при необходимости, если силы ветра не достаточно для функционирования статичной насадки.
С поворотным корпусом. Состоит из горизонтальной и вертикальной трубы, которые соединены шарниром. Также в конструкции есть флюгер.

Какой дефлектор выбрать

Если Вы решили приобрести рефлектор для вентиляционной системы или дымохода, то рекомендуем выбирать из статических моделей. В этом случае Вы сэкономите на покупке, и не будете тратить время на обслуживание.

При выборе насадки ориентируетесь по размеру трубы. Если канал прямоугольной формы, необходимо приобрести переходник.

Советы по выбору дефлектора:

Если тяга вентканала или дымохода очень мала, то лучше использовать динамические модели.
При наличии вращающихся частей дефлектора, выбирайте с закрытым подшипником.
Если в вашей местности дуют постоянные ветра, то лучше использовать H-образный дефлектор. В противном случае, лучше брать дефлектор ЦАГИ.

Из опыта использования, какой вариант из рассмотренных можно считать универсальным, и подходящим под многие условия?

Какой дефлектор Вы бы посоветовали установить на вентиляцию?
Универсальная насадка ЦАГИ
Ротационная турбина или турбодефлектор
Стато-динамический колпак Astato
Модуль H-образного типа
Классический колпак Григоровича
Дефлектор серии ДС
Поворотный флюгер типа капюшон
Poll Options are limited because JavaScript is disabled in your browser.

Монтаж колпаков ветрового побуждения

Монтаж колпаков

При монтаже дефлектора необходимо учитывать нормы СНиП.

Требования к высоте вентиляционной трубы и насадки:

если вентканал находится от вершины крыши менее чем на 1,5 м, то высота над коньком должна быть более 50 см;
если расстояние от 1,5 до 3 м, то наравне с крышей;
при удалении более 3 метров, насадка должна находится не ниже линии, проведенной под углом 10 градусов, от верхней точки вниз;
если крыша плоская, то высота насадки не менее 50 см.

Не устанавливать дефлекторы в местах аэродинамической тени соседних зданий.

Установка дефлекторов вентиляции в частном доме

Выполнить монтаж насадки самостоятельно не сложно. При выборе дефлектора учитывайте не только размер отверстия вентиляционного канала, но и его форму. Если у Вас вентиляционная труба прямоугольная, то нужно заказать дополнительно переход. Также при монтаже учтите положение дефлектора, он не должен находиться в ветровой тени.

Для крепления дефлектора понадобятся:

шуруповерт или электродрель;
силиконовый герметик;
саморезы.

Все стыки между переходом и дефлектором необходимо промазать герметиком, чтобы не было потока воздуха с наружи. Тогда весь воздух, который втягивает колпак, будет идти из вентиляционной шахты. Далее закрепить дефлектор с помощью саморезов по металлу.

Установка вентиляционной трубы с вентилятором VILPE на металлочерепицу (Видео)

Можно ли устанавливать вентиляционный дефлектор на дымоход

Некоторые владельцы твердотопливных котлов и печей, столкнувшись с проблемой плохой тяги, решают исправить ее с помощью дефлектора. Можно ли монтировать в таком случае ротационный дефлектор или с эжектирующим вентилятором?

Проблему тяги можно решить, если увеличить высоту дымохода. Причины, по которым не рекомендуется использовать такие насадки:

Ставить различные насадки запрещено правилами пожаробезопасности.
Сажа, выделяемая при горении топлива, оседает на узлах дефлектора и выводит его из строя.
Если правильно сделан дымоход, то не стоит беспокоиться о конденсате и выпадающих осадках. Можно закрепить не дорогой зонт.

Для увеличения тяги можно использовать дефлекторы статичного типа.

Изготовление дефлектора своими руками (Видео)

В видео ролике подробно описаны действия при изготовлении дефлектора ЦАГИ. Приведены необходимые расчеты. Используя это видео Вы сможете сделать насадку самостоятельно своими руками.

Если статья Вам оказалась интересной и полезной, поделитесь с ней со своими друзьями в социальных сетях.

Как сделать крышку вентиляционного отверстия своими руками

Крышка вентиляционного отверстия создана не для красоты. По крайней мере, базовые строители — нет.

У нас была стандартная белая крышка на воздухообменнике в подвале. Когда стена была белой и в основном использовалась для хранения вещей, я не особо обращала на это внимание:

Но потом я решила освободить пространство и превратить его в музыкальную комнату для моего мужа. Я повесил его красивые гитары на эти крючки, создал зону отдыха и обшил эту прежде невзрачную белую стену великолепными мелиорированными деревянными досками.

Не пропустите трансформацию, здесь!
ПРОЕКТ: Установка стены из деревянных досок из кожуры и клея

Я никак не мог использовать эту белую металлическую бельмо на глазу в прекрасном новом помещении!

Я подумал, что просто куплю декоративную вентиляционную крышку, но, ребята, декоративные вентиляционные крышки дорогие . Я просто знал, что могу сделать нестандартную крышку вентиляционного отверстия, которая выглядела бы так же хорошо, за небольшую часть стоимости.

В этом посте я покажу вам, как сделать декоративную крышку вентиляционного отверстия, используя основные материалы, за небольшую часть стоимости нестандартных крышек.

Закрепить на потом!

Этот пост содержит несколько партнерских ссылок для вашего удобства. Нажмите здесь, чтобы прочитать мою полную политику раскрытия информации. Спасибо за поддержку Bloom in the Black!

Пожалуйста, руководствуйтесь собственным суждением относительно конкретной ситуации с вентиляцией. Если у вас есть какие-либо опасения по поводу потока воздуха, фильтров и т. д., обратитесь к специалисту по системам отопления, вентиляции и кондиционирования воздуха.

Как сделать крышку вентиляционного отверстия

Чтобы сделать крышку вентиляционного отверстия своими руками, вы просто делаете деревянную раму размером с отверстие вентиляционного отверстия (менее 1/4 дюйма внахлест), затем вырезаете металлическую решетку, чтобы Размер и приклейте к раме.

Материалы и инструменты

1 x 2 сосновая доска
Приспособление Kreg (дополнительно)
Шурупы с потайными отверстиями 1-1/2″ (дополнительно)
Дрель (дополнительно)
9047 Наполнитель для дерева (дополнительно) Декоративный металлический экран
Ножницы по металлу
Краска или морилка
Клеевой пистолет (это моя любимая бюджетная модель)
Полоски Command

Шаг 1: Измерьте отверстие вентиляционного отверстия

Сначала вам нужно измерить открытие вашего вентиляционного отверстия. В этом примере вентиляционное отверстие имеет размеры 10″ x 10″, а фактическое отверстие — нет.

Убедитесь, что все грязные места закрыты (например, гипсокартон внизу на этой фотографии). Я измерил от самой высокой точки гипсокартона до верхней части вентиляционного отверстия.

Возьмите это вертикальное измерение и вычтите 1/2″, чтобы получить 1/4″ перекрытия с каждой стороны. Это число будет высотой ваших боковых досок рамы.

Теперь измерьте ширину проема и вычтите 1/2″ для перекрытия. Затем прибавьте к этому числу 3.* Это число будет длиной верхней и нижней досок рамы.

*Почему вы добавляете 3? Для учета ширины вертикальных досок каркаса. Поскольку мы используем доски 1 x 2 для сборки рамы, каждая сторона рамы будет шириной 1-1/2 дюйма.

1-1/2 + 1-1/2 = 3

Шаг 2: Отрежьте доски каркаса

Используя только что рассчитанные размеры, отрежьте по две детали каждой длины от доски 1 x 2. Я использовал обрезок обычной сосновой доски, так как он у меня валялся, но если вы решите купить для этого новую доску, убедитесь, что она очень прямая. Мой не был и вызвал некоторые проблемы с выравниванием, о которых я немного расскажу.

Количество дерева, которое вам понадобится, зависит от размера вашего укрытия. Моя декоративная вентиляционная крышка для вентиляционного отверстия 10 x 10 потребовала 41 дюйм доски. В зависимости от того, что у вас есть под рукой, вы можете использовать лом, как я! В противном случае общая доска 1 x 2 x 8 будет стоить вам от 3 до 4 долларов.

Шаг 3. Сухая сборка рамы крышки вентиляционного отверстия

Прежде чем скреплять части рамы, необходимо провести сухую сборку. Что такое сухая посадка? Это когда вы складываете доски вместе, как паззл, чтобы убедиться, что разрезы правильные.

Определите, какой стороной доски должны быть обращены наружу (хорошая сторона), а какой стороной к стене (плохая сторона). Сделайте отметку карандашом на «плохих» сторонах, чтобы запомнить, где есть что.

Шаг 4: Просверлите карманные отверстия и соберите раму

Затем просверлите два карманных отверстия — используя материал толщиной 3/4″ — в каждом конце вертикальных частей рамы. Не забудьте добавить отверстия на «плохой» стороне дерева, которые вы ранее отметили.

Примечание. Вам определенно не нужно скручивать раму. Вместо этого вы можете легко использовать столярный клей и зажать его, пока он не высохнет. У меня просто есть куча шурупов с карманными отверстиями, и я хватаюсь за любую возможность использовать приспособление Kreg 🙂
Брианна Томас, большой поклонник карманных отверстий верхняя, затем нижняя части каркаса. Вворачивайте винты осторожно, иначе можно сломать доски. Как и я. Наполнитель для дерева спешит на помощь!
Попробуйте осторожно выровнять доски, если они немного кривые, как у меня. На плате есть некоторый изгиб, поэтому, слегка ослабив винт и слегка подтолкнув, вы можете исправить что-то слишком вопиющее.
Шаг 5b: Добавьте наполнитель для дерева во все зазоры
Я называю этот шаг 5b, потому что, если ваши доски более прямые, чем мои, вам может не понадобиться наполнитель для дерева. Но , если вы обнаружите какие-либо неприглядные щели, заполните щели шпаклевкой для дерева, чтобы получить более гладкую окончательную отделку.

Прежде чем переходить к следующему шагу, дайте шпатлевке полностью высохнуть.
Шаг 6: Отшлифуйте рамку крышки вентиляционного отверстия до гладкости
Отшлифуйте рамку крышки вентиляционного отверстия наждачной бумагой с зернистостью 80. Частично это зависит от личных предпочтений, но я предпочитаю шлифовку с зернистостью 120, а затем с зернистостью 180 для получения наилучшего результата. Другим все равно.
Делай то, что лучше для тебя!
Чтобы узнать больше о том, почему я шлифую поэтапно, ознакомьтесь с этой простой сборкой стола для ноутбука.
Брианна Томас, Привередливая к шлифовке
Шаг 7: Покрасьте раму
Протрите только что отшлифованную раму от пыли и мусора и покрасьте (или окрасьте) в выбранный вами цвет. Я использовал матовую черную аэрозольную краску, потому что это быстро и классически, но можно сделать ее мягкой или дикой, как вам хочется! Это и есть настоящая радость создавать что-то специально для себя, верно?
Дайте полностью высохнуть, прежде чем переходить к следующему шагу.
Шаг 8: Обрежьте экран по размеру
С помощью ножниц по металлу вырежьте лист декоративного металлического экрана по размеру вашей рамы. Я использовал этот, потому что мне нравится, как узор немного напоминает трость. Если вы хотите сделать этот проект еще более доступным (или вам нужно сделать много вентиляционных отверстий), вы можете использовать обычную оконную сетку!
Я использовал малярную ленту, чтобы отметить, где я хотел разрезать. Позвольте большому перекрытию рамы, остановившись примерно на 1/4 дюйма от внешнего края.
Шаг 9: Прикрепите экран к раме
Затем прикрепите экран нужного размера к раме крышки вентиляционного отверстия с помощью горячего клея. Сначала я планировал использовать жидкие гвозди, но потерял тюбик и вместо этого использовал горячий клей. И я так рада, что сделала!
Если вдавить экран в каплю горячего клея, излишки пройдут через отверстия в экране. Быстро разгладьте клей по поверхности экрана (осторожно, он горячий!). При этом вы создаете связь как на передней, так и на задней части экрана, сразу же устанавливая его.
Продолжайте движение по краю экрана, закрепляя по углам и в центре каждого края.
Шаг 10: Прикрепите командные полосы и установите
Наконец, прикрепите командные полосы к задней части декоративной крышки вентиляционного отверстия, сделанной своими руками, и прикрепите ее к стене! Мне нравится версия с вешалкой для картин, потому что вы можете легко переставить крышку вентиляционного отверстия, как только полоски приклеятся к стене, на случай, если вы не установили ее правильно в первый раз.
Причина, по которой я использовал полоски Command Strip вместо винтов, заключается в том, что они оставляют раму безупречной. Открытая головка винта действительно испортит внешний вид рамы! Кроме того, рама легко снимается для обслуживания или замены фильтра — отвертка не требуется.
Вот оно! Как сделать декоративную крышку вентиляционного отверстия своими руками. Надеюсь, вам понравился этот проект, и вы узнали что-то полезное в процессе.
Хотите больше? Вот полная коллекция Блум в черном DIY .
Что такое дефлектор вентиляционного отверстия и как он работает?
26 апреля 2022 г. | По Рене Лангер
Что такое дефлектор вентиляционного отверстия? Возможно, техник HVAC или даже друг или член семьи порекомендовал их для вашего дома.
Эта статья часто задаваемых вопросов PickHVAC, одна из огромной библиотеки, подобной этой на нашем сайте, является лучшим местом для изучения этой темы и получения ответа на вопрос.
Навигация по содержимому
Что такое дефлектор вентиляционного отверстия и как он работает
Каково назначение дефлектора вентиляционного отверстия?
Типы дефлекторов дефлекторов
Работают ли дефлекторы вентиляционных отверстий
Стоимость установки
Итоги
Что такое дефлекторы вентиляционных отверстий и как они работают
Дефлекторы вентиляционных отверстий представляют собой пластиковые аксессуары, которые надеваются на вентиляционные отверстия в вашем доме, чтобы направлять или отклонять воздух не выходит прямо из вентиляционного отверстия, когда вы предпочитаете, чтобы воздух шел куда-то еще.
Дефлекторы вентиляционных отверстий также называются дефлекторами вентиляционных отверстий и диффузорами. Они могут быть расположены в любом месте, где есть вентиляционное отверстие для системы воздуховодов вашего блока отопления/охлаждения. Они могут располагаться на стене, потолке и на полу, что является для них наиболее распространенным местом.
Для чего нужен дефлектор вентиляционного отверстия?
Их цель — просто направить или направить воздух, выходящий из вентиляционных отверстий, в нужную вам область.
Популярными причинами направления воздуха через воздушный дефлектор являются:
Чтобы воздух не дул на живые растения и не высушивал их или потенциально убивал их
Чтобы воздух не «раскачивал» шторы, что быть отвлекающим фактором
Для перенаправления воздуха, если вентиляционное отверстие закрыто мебелью, или для предотвращения прямого попадания теплого воздуха на деревянную мебель, что может высушить древесину и клей, потенциально повреждая их в любом случае
Для перемещения воздуха к центру комнаты для достижения лучшего температурного баланса без участков, которые нагреваются или охлаждаются выше среднего
Типы дефлекторов вентиляционных отверстий
Существует три типа дефлекторов вентиляционных отверстий, которые можно установить в вашем дом. Ниже приведен список различных типов и то, как они помогут улучшить вентиляцию вашего дома, а также уменьшить расходы на электроэнергию:
Дефлектор потолочного вентиляционного отверстия – дефлекторы, которые проходят над вентиляционными отверстиями, расположенными на потолке, воздух из угла, направлять воздух прямо вниз или даже толкать воздух в одном или нескольких определенных направлениях, которые используются чаще, чем в другом пространстве в комнате. Дефлекторы потолочных вентиляционных отверстий крепятся к вентиляционным отверстиям с помощью магнитов. Стоимость потолочных вентиляционных дефлекторов варьируется в зависимости от марки, качества и типа. Средняя стоимость обычно составляет около 30-75 долларов. Обычно они немного сложнее, чем другие типы — больше движущихся частей, таких как направленные воздушные жалюзи, — поэтому стоимость выше.
Напольный вентиляционный дефлектор – Напольные вентиляционные дефлекторы направляют воздух в определенном направлении и обычно имеют длину от 10 до 14 дюймов. Ширина на многих из них регулируется, поэтому вы можете установить дефлектор на любой из ваших напольных вентиляционных отверстий. Дефлекторы напольных дефлекторов чаще всего крепятся к дефлектору или фиксируются магнитами. Средняя стоимость напольных дефлекторов составляет от 6 до 15 долларов за единицу.
Дефлектор настенного вентиляционного отверстия – Некоторые настенные вентиляционные отверстия имеют тот же размер, что и напольные вентиляционные отверстия, поэтому можно использовать одни и те же дефлекторы. Однако многие настенные вентиляционные отверстия шире, чем напольные, поэтому для них требуются другие дефлекторы. Если они сделаны специально для стены — или просто используются там — их можно назвать настенными вентиляционными дефлекторами. Этот тип вентиляционного отверстия также крепится к вентиляционным отверстиям с помощью прикрепленных магнитов. Цена на дефлекторы настенных воздухоотводчиков такая же, как и выше, от 6 до 28 долларов за штуку.
Профессиональный совет по настенным дефлекторам: В зимние месяцы вы должны установить дефлектор, чтобы направлять теплый воздух вниз. Он будет стремиться вверх, так что это лучший выбор — направить его туда, где находятся люди. В летние месяцы вы должны направлять охлажденный воздух вверх, так как холодный воздух имеет тенденцию опускаться. Если летом вы будете направлять прохладный воздух вниз, у вас получится прохладная область у пола, а воздух на уровне головы и выше будет слишком теплым.
Работают ли дефлекторы вентиляционных отверстий
Будет ли вам полезно установить дефлекторы вентиляционных отверстий в вашем доме? Простой и короткий ответ: ДА !! Дефлекторы вентиляционных отверстий делают ваш кондиционер или обогреватель более эффективным, толкая или направляя воздух туда, куда вы хотите. Когда вы устанавливаете дефлектор вентиляционного отверстия над регистром или вентиляционным отверстием, вы также можете отключить отопление или кондиционирование воздуха в комнате, закрыв дефлектор.
Не все дефлекторы вентиляционных отверстий имеют эту функцию полного закрытия, поэтому, если вам нужна эта функция, убедитесь, что вы приобрели правильный тип. Это позволит вам подавать больше тепла или холодного воздуха в другие комнаты в доме, которые используются. Вы получите нужные помещения с подогревом или охлаждением, а система HVAC не будет работать так усердно, что сэкономит ваши деньги.
Еще один способ их «работы» — подача очищенного воздуха (нагретого или охлажденного) туда, где он нужен больше всего. Если есть препятствие на пути необходимого воздушного потока или если в вашем доме есть холодные сквозняки, установка дефлектора вентиляционной крышки или дефлектора вентиляционного отверстия поможет решить проблему, направляя воздух из вентиляционного отверстия туда, куда вы хотите.
Одним из энергосберегающих и экономичных мест для установки вентиляционных дефлекторов являются вентиляционные отверстия рядом с окнами. Окна являются основным источником притока тепла летом и потери тепла зимой. Например, зимой тепло слишком легко проходит через стекло – или через щели, если установка несовершенна и сквозняки. Выталкивание холодного или горячего воздуха наружу и в сторону от окон сэкономит ваши деньги из-за меньших потерь тепла или энергии воздухом, выходящим через оконное стекло.
Стоимость установки
Профессиональная установка — при необходимости вы можете нанять профессионального подрядчика или специалиста по системам вентиляции и кондиционирования для установки дефлекторов вентиляционных отверстий на любом из ваших вентиляционных отверстий, в котором вы хотите направить воздух в определенном направлении. Это работа, которая не займет много времени, так как большинство, если не все дефлекторы дефлекторов вентиляционных отверстий соединяются с помощью сильных магнитов, и для установки не требуются инструменты. Как правило, подрядчик взимает либо почасовую оплату, либо за всю работу.
Установка вентиляционных дефлекторов профессиональным подрядчиком займет не более часа, поэтому средняя стоимость установки составит от 35 до 75 долларов США, в зависимости от времени года и места вашего проживания, плюс сервисный сбор за выезд на дом. дом. Плата за услуги варьируется от 70 до более чем 125 долларов, хотя многие из них включают до одного часа работы.
Самостоятельная установка – Установка вентиляционных дефлекторов в вашем доме – это проект, который большинство домовладельцев сможет выполнить без особых проблем. Просто измерьте длину ваших напольных или настенных вентиляционных отверстий и измерьте полные размеры потолочных вентиляционных отверстий. Вы можете приобрести дефлекторы вентиляционных отверстий необходимых размеров в большинстве хозяйственных магазинов или крупных магазинах, таких как Home Depot или Lowes. Если вы предпочитаете интернет-магазины, есть также много производителей, которые продают свои товары в Интернете.
После того, как вы приобрели дефлекторы вентиляционных отверстий нужного размера, все, что вам нужно сделать, это прикрепить дефлектор к вентиляционному отверстию с помощью прикрепленных магнитов и убедиться, что воздух направлен в правильном направлении.
The Bottom Line
Установка вентиляционных дефлекторов на напольные, настенные или потолочные вентиляционные отверстия в вашем доме — отличный способ повысить эффективность вашей системы отопления или охлаждения. Вы можете направлять теплый или холодный воздух от штор, растений или мебели, а также направлять воздух в прихожую или другие места, где может быть сквозняк или где требуется более прямой поток воздуха. Покупка и установка дефлекторов вентиляционных отверстий — это экономически эффективный способ повысить комфорт в вашем доме и сэкономить деньги на затратах на электроэнергию.
Написано Рене Лангер
Рене проработал 10 лет в сфере HVAC и сейчас является старшим специалистом по комфорту в PICKHVAC. Он имеет степень младшего специалиста по HVAC колледжа Lone Star и сертификаты EPA и R-410A.
15 способов избежать горячих и холодных точек (обновлено)
Балансировка воздуха улучшит циркуляцию воздуха, повысит энергоэффективность и повысит общую производительность вашей системы кондиционирования и отопления. Для домовладельца это означает подачу нужного количества воздуха ( горячий или холодный ) в каждую комнату, делая ваш дом более комфортным.
Балансировка воздуха для специалиста по ОВК – это процесс тестирования и настройки вашей системы с использованием их навыков и инструментов. Они смотрят на ваше потребление и выход и вносят соответствующие коррективы.
Роб Фальке, президент Национального института комфорта — компании, занимающейся обучением системам отопления, вентиляции и кондиционирования воздуха, добавляет: « балансировка — это самый важный шаг, который можно предпринять, чтобы ваши системы обеспечивали комфорт и работали эффективно .»
В этой статье я расскажу о способах самостоятельной регулировки ( баланс ) воздушного потока для обеспечения комфорта. Баланс комфорта так же прост, как проверка того, комфортно ли кондиционируется в помещении. Затем я поделюсь способами, которые могут потребовать специалиста по HVAC, и я помогу вам понять, как технический специалист будет выполнять настоящую балансировку жилой системы. Для этого может потребоваться установка демпферов или подвижных регистров. 0022 Напоминание о бесплатной замене воздушного фильтра. Никогда не забывайте снова заменять воздушный фильтр. Когда придет время заменить фильтр, на ваш почтовый ящик будет отправлено уведомление!

Что такое балансировка воздуха?
Воздушная балансировка — это процесс, который включает в себя модификацию существующей системы HVAC, чтобы обеспечить равномерное распределение воздуха по всему дому. Все зоны будут иметь правильное количество теплопередачи. Вы хотите, чтобы все компоненты вашей системы HVAC работали в гармонии.
15 советов по балансировке температуры в вашем доме
Пришло время избегать этих надоедливых горячих и холодных точек и неравномерной температуры. Я разбил его на простые советы, которые можно сделать своими руками, для более сложных могут потребоваться определенные навыки, а для того, чтобы обратиться к профессионалу.
Закрыть или открыть свой регистр
Попробуйте смещение на 2 градуса
Проверка фильтров на чистоту
Установите оконные покрытия для защиты от жары
Избегайте размещения электронного оборудования рядом с термостатом
Проверка на черновики
Регулировка потолочных вентиляторов
Предотвращение ограничений воздушного потока
Установите для параметра вентилятора термостата значение «ВКЛ. »
Исправьте работу с воздуховодом
Проверьте изоляцию
Проверка и регулировка скорости вентилятора системы
Установка дополнительных возвратных каналов, если необходимо
Используйте два воздухообрабатывающих агрегата
Знайте размер вашей системы HVAC

Сделай сам…
1. Закройте или откройте свою регистрацию
Просто, но эффективно. У вас есть возможность перемещать заслонку заслонки. Это будет ограничивать поток воздуха в помещении. Но не закрывайте вентиляционные отверстия полностью, это может вызвать другие проблемы с вашей системой HVAC.
При теплой погоде откройте кассы на верхнем этаже и частично закройте кассы на первом этаже и/или в подвале. При низких температурах действуйте в обратном порядке.
Компания Sierra Air Conditioning составила удобное руководство, чтобы правильно сбалансировать вашу систему для каждого сезона. Сначала попробуйте этот процесс:
Шаг 1: Установите термостат на 76-78 градусов. (идеальный диапазон для начала тестирования)
Шаг 2: Оставьте температуру в покое как минимум на 24 часа.
Шаг 3: В слишком прохладных местах отрегулируйте вентиляционные отверстия, чтобы обеспечить меньший поток воздуха.
Шаг 4: Настраивайте небольшими шагами, чтобы почувствовать, что работает для вашего комфорта.
Шаг 5: Повторно проверьте настройки (через 24 часа), чтобы почувствовать, достигли ли вы желаемой температуры.
Шаг 6: Продолжайте, пока не достигнете идеальной температуры.
2. Попробуйте смещение на 2 градуса
Если вы живете в двухэтажном доме и у вас два термостата, установите температуру со смещением на 2 градуса.
Вот что я имею в виду…
Установите термостат на разницу полов в 2 градуса. Например, наверху можно установить температуру 74 градуса, а внизу — 72. Это поможет при неравномерной температуре.
3. Проверка фильтров на чистоту
Есть множество причин поддерживать чистоту фильтров…
Улучшает качество воздуха — очистка фильтров от мусора улучшает поток воздуха.
Повышает эффективность вашей печи — уменьшение потока воздуха через вашу систему отопления и охлаждения может привести к перегреву теплообменника и слишком быстрому отключению. Держите фильтр в чистоте, и это поможет повысить эффективность вашей печи.
Продлите срок службы вашей системы ОВКВ . Как вы думаете, самая распространенная причина поломки ОВКВ связана с грязным фильтром? Грязный фильтр усложняет работу вашей системы, вызывая ее перегрев.
Помогите снизить расходы на электроэнергию – Отопление вашего дома требует больше энергии и стоит больше денег, чем любая другая система в вашем доме. Обычно это составляет около 42 % вашего счета за коммунальные услуги. Если ваш фильтр не забит, ваша система будет работать более эффективно. Уже одно это поможет снизить ваши затраты на электроэнергию. Когда вы регулярно меняете фильтр, вы можете сэкономить от 5 до 15% на своих счетах.
4. Установите оконные покрытия для защиты от жары
Ваши окна повлияют на уровень комфорта в каждой комнате. Окна без штор, жалюзи, штор и т. д. могут быстрее нагреть комнату, прежде чем термостат успеет включиться и добавить облегчение.
Оконные покрытия могут изменить общую привлекательность и уровень комфорта. Они также могут помочь повысить энергоэффективность. В прохладные сезоны около 76 % солнечного света, падающего на стандартные окна с двойным остеклением, переходит в тепло.
5. Не размещайте электронное оборудование рядом с термостатом.
Электронное оборудование выделяет много тепла и может серьезно повлиять на ваш комфорт. В настоящее время с появлением телевизоров с большими экранами и компьютеров распределение тепла в помещении может измениться, и может потребоваться регулировка вентиляционных отверстий.
Это обычно заметно, если у вас есть комнатный кондиционер. Термостат может забирать тепло от приборов, что также может привести к тому, что ваш кондиционер будет работать дольше.
6. Проверить наличие черновиков
Вы хотите убедиться, что ваши окна и двери хорошо закрыты, так как они часто вызывают холод в вашем доме.
7. Регулировка потолочных вентиляторов
Изменение настроек направления вентилятора может сильно повлиять на циркуляцию воздуха. Ваши потолочные вентиляторы должны вращаться против часовой стрелки в теплые месяцы, чтобы создать прохладный нисходящий поток воздуха. Однако в холодные месяцы он должен вращаться с низкой скоростью по часовой стрелке, чтобы равномерно распределять теплый воздух.
8. Предотвращение ограничений воздушного потока
Не накрывайте журналы мебелью или предметами, которые будут ограничивать поток воздуха. Когда вы закрываете вентиляционное отверстие мебелью, вашей системе приходится работать усерднее. Вентиляционные отверстия предназначены для обеспечения свободного потока воздуха.
Вот быстрое решение от Integrity Air:
«Вашим вентиляционным отверстиям нужно 18 дюймов свободного пространства. Переставьте мебель и подогните шторы, чтобы вы могли обеспечить им необходимый приток воздуха. Если у вас нет другого выбора, приобретите магнитный дефлектор воздуха, чтобы воздух сдувал от ближайшей мебели.»
Дефлекторы могут перенаправлять поток воздуха, сохраняя заданную циркуляцию воздуха.
9. Включите настройку вентилятора термостата.
Настройка вентилятора может повлиять на качество воздуха в помещении и уровень комфорта. Большинство систем имеют две настройки вентилятора: «Вкл.» и «Авто».
При использовании настройки «ВКЛ.» вентилятор будет дуть непрерывно, фильтруя и всегда заменяя воздух в помещении. Это, в свою очередь, будет держать воздух стабильным. При использовании автоматического положения воздух может стать более застойным.
У обоих есть плюсы и минусы. При переключении на настройку «Вкл.» вы можете увидеть увеличение счета за коммунальные услуги.
Бонус Советы по самоделке…
Посмотрите, как Дэйв Марс, Columbia Water & Light описывает важность сбалансированного воздушного потока в системе отопления и охлаждения.

Обеспечение правильной работы вентиляционных отверстий и предотвращение утечек в воздуховодах поможет сэкономить деньги и энергию.
В другом пошаговом руководстве «Как сбалансировать систему центрального отопления» перечислены шаги, которые необходимо предпринять в сезон охлаждения и отопления.
Ресурс: Как сбалансировать вашу систему центрального отопления вверх: Не так, советы по балансировке воздуха своими руками…
10. Ремонт воздуховодов
Исправьте любые повреждения и/или дефекты воздуховодов. Проблемы с работой воздуховода могут вызвать неравномерное распределение.
Если система воздуховодов не сбалансирована, вы обнаружите, что при обогреве в одних помещениях недостаточно тепло, а в других слишком прохладно. В режиме кондиционирования вы обнаружите, что в одних комнатах недостаточно прохладно, а в других слишком тепло.
В зависимости от вашего мастерства вы можете:
исправить ослабленные соединения воздуховодов, переустановив и уплотнив соединение.
поиск воздуховодов с крутыми поворотами
изолировать или герметизировать воздуховоды
Всегда лучше обратиться к специалисту по HVAC.
11. Проверьте теплоизоляцию
Если вы считаете, что ваш дом не изолирован должным образом или считаете, что у вас может не быть изоляции, наймите специалиста для оценки. Они помогут найти любые проблемы с вашей изоляцией.
12. Проверка и регулировка скорости вентилятора системы
Переключение скорости вентилятора может быть простым если вы знаете, что делаете.
Ханкер дает пошаговое руководство «Как изменить скорость вращения вентилятора вентиляционной установки» от отключения питания до тестирования устройства.
Действия включают…
отключение питания
расположение двигателя вентилятора и проводки
идентификация проводов скорости
замена провода активной скорости
тестирование вашей системы HVAC
13. При необходимости установите дополнительные возвратные воздуховоды
«Второй возвратный воздуховод может снизить статическое давление, если узкое место воздушного потока находится на возвратной стороне».
Блейк Шурц, Грайнер написал информативную статью о добавлении второго возврата почти всегда хорошая идея.
14. Используйте два воздухообрабатывающих агрегата
«Если один воздухообрабатывающий агрегат используется как для обогрева, так и для охлаждения, воздухообрабатывающему агрегату, расположенному в подвале, будет легче нагнетать теплый воздух на верхние этажи дома, чем холодный воздух. в те же помещения в сезон охлаждения.0003
(Теплый воздух поднимается по зданию за счет конвекции, в то время как более тяжелый холодный воздух имеет тенденцию опускаться).
Может помочь увеличение скорости вращения вентилятора для режима охлаждения или вспомогательные вентиляторы. Чтобы избежать этой проблемы, в некоторых конструкциях ОВКВ используются два воздухообрабатывающих устройства, а второй блок размещается на чердаке или на потолке над самым верхним этажом». [источник]
15. Знайте размер вашей системы ОВКВ
Убедитесь, что размер вашей ОВКВ система коррелирует с размером вашего дома. Вам не нужен слишком маленький блок, и вам не нужен слишком большой, потому что он будет чрезмерно кондиционировать ваш дом. Когда печь слишком велика, это может вызвать некоторые бытовые проблемы: от короткой езды на велосипеде до неэффективной работы и неудобного жилого помещения.0003
Точное определение размеров печи — это действительно работа квалифицированного подрядчика по ОВКВ. Чтобы порекомендовать правильный размер печи, профессионал должен провести оценку всего дома.
Чем может помочь балансировка воздуха сегодня
Эффективность
Улучшение циркуляции воздуха
Выход менее кондиционированного воздуха
Снижение счетов за электроэнергию, поскольку несбалансированные воздушные системы вызывают стресс и переутомление
Оптимизированная производительность системы — повышение энергоэффективности
Увеличенный срок службы оборудования HVAC
Лучшее качество воздуха в помещении
При плохой циркуляции появляются загрязнители
Вопросы безопасности пищевых продуктов/здоровья связаны с загрязненным воздухом
Более здоровая окружающая среда
Уравновешенное давление
Предотвращает засорение систем грязью/пылью/плесенью
Улучшенный комфорт
Избавление от холодных/горячих точек приведет к общему большему комфорту
Для коммерческих объектов это приведет к повышению удовлетворенности, что равносильно повышению производительности
Регулятор влажности
Балансировка воздуха – это метод проверки системы отопления и охлаждения для выявления проблем, вызывающих неравномерный поток воздуха или отрицательное давление воздуха. Таким образом, каждая комната в вашем доме будет максимально комфортной с имеющимся у вас оборудованием.
Балансировка вашего центрального отопления минимизирует потребление энергии и выравнивает температуру в каждой комнате.
Чтобы проверить баланс воздуха, специалистам по вентиляции и кондиционирования необходимо проверить производительность вашей системы.
Что должен делать профессиональный техник
«Найдите тоннаж или теплопроизводительность, чтобы определить требуемый расход воздуха в системе. Разделите общий расход воздуха в системе, чтобы каждая комната получила свою долю. Это можно сделать с помощью руководства J или одного из нескольких методы оценки, включая расчет воздухообмена».
Это только начало, с которого должен начать эксперт по HVAC.
Вот отличная статья о том, как сбалансировать систему отопления, вентиляции и кондиционирования воздуха в жилых помещениях. Роб Фальке описывает этапы балансировки системы:
собрать информацию о проекте
проверить и запустить систему
снять начальные показания расхода воздуха
сравнить расчетный расход воздуха с фактическим
Технический специалист по воздуховодам проводит диагностические тесты ваших воздуховодов и других систем. Они запускают ТАБ — тестирование, настройку и балансировку.
Какие инструменты задействованы?
показания статического давления с помощью манометра
измерение выхода кондиционированного воздуха из приточных регистров с вытяжным колпаком
гигрометр, используемый для проверки температуры, влажности, притока и потери тепла
Дополнительный ресурс: Практический пример: семья Джонсов, процесс, проблемы и преимущества.
Балансировка воздушного потока в жилых помещениях: почему это важно при создании более комфортных домов. https://www.achrnews.com/articles/139940- Residential-air-flow-balancing-why-it-matters-in-creating-more-comfortable-homes
Заключение
В случае сомнений лучше всего получить профессиональное мнение специалиста по системам вентиляции и кондиционирования.
Некоторые советы по воздушному потоку просты и могут быть выполнены уже сегодня.
Какой совет вы собираетесь попробовать в первую очередь?
— проверить фильтр на чистоту?
— переставить мебель или купить дефлектор?
Дайте мне знать, оставьте мне комментарий ниже.
Дефлекторы вентиляционных отверстий: они вам нужны?
Если непостоянная температура в вашем доме портит вам настроение, вам больше не нужно с этим сталкиваться. Решение состоит в том, чтобы выбрать дефлекторы дефлекторов . Жара и холод в одном и том же доме — проблема, с которой сталкиваются многие домовладельцы.
Дефлектор для вентиляционного отверстия может также называться переключателем вентиляционного отверстия. Это отличный способ максимизировать производительность вашей системы HVAC. Они могут быть ответом, который вы искали, чтобы намного лучше контролировать температуру в доме.
Что такое дефлектор вентиляционного отверстия?
Это аксессуар для вашей системы отопления, вентиляции и кондиционирования воздуха, меняющий принцип ее работы. Такой аксессуар работает, позволяя вам регулировать и перенаправлять вентиляционное отверстие для большего контроля температуры внутри дома. Если недостаточная продувка и непостоянные температуры в доме – это проблема, то этот аксессуар сможет ее решить.
Преимущество этого аксессуара в том, что он экономит электроэнергию и позволяет увеличить срок службы системы HVAC .
Как это работает?
Дефлекторы дефлекторов разблокируют воздух в помещении. Часто воздух застревает за мебелью, шторами, бытовой техникой или под диваном. Дефлектор работает, разблокируя застрявший воздух и улучшая воздушный поток в помещении.
Во всех этих местах можно использовать дефлектор для создания более равномерной температуры тепла и холода в доме.
Как максимально использовать свой воздушный дефлектор
. это отличный способ перенаправить нагрев и охлаждение от вентиляционных отверстий, которые расположены в необычных местах по всему дому. Например, часто их можно найти под мебелью. Это очень затрудняет циркуляцию воздуха.
Когда вы размещаете вентиляционный дефлектор под мебелью, это становится не проблемой.
В комнатах, которые не используются регулярно
В вашем доме могут быть комнаты, которые не используются регулярно. Если вы обнаружите, что закрываете вентиляционные отверстия в этих комнатах, это может привести к большему несоответствию в общей мощности отопления и охлаждения вашего дома.
Вместо этого вы должны использовать дефлекторы напольных вентиляционных отверстий, чтобы убедиться, что воздух выталкивается из этих комнат и в доме больше движения.
Проект А
Сквозняк в помещении может создавать дискомфорт. Чтобы вам и вашей семье было комфортно круглый год, разместите дефлектор над вентиляционным отверстием возле сквозняка.
За шторами
Воздух легко застревает за шторами, особенно за шторами от пола до потолка. Помещенный за ними, дефлектор может сделать воздух в помещении более комфортным.
Преимущества покупки напольного вентиляционного дефлектора
Разблокировать воздушный поток
Наиболее важным преимуществом является то, что воздух внутри дома может быть заблокирован. Дефлектор — прекрасный способ разблокировать его и обеспечить правильное распределение тепла и охлаждения системы HVAC по всему дому.
Перенаправление воздушного потока
Большая проблема, с которой сталкиваются многие домовладельцы со своими системами ОВКВ, заключается в том, что в доме есть горячие и холодные зоны. Чтобы этого не произошло, лучше всего выбрать дефлектор для перенаправления воздушного потока.
Улучшенный контроль температуры
Большинство домовладельцев хотели бы, чтобы в их домах было максимально комфортно. Это включает в себя поддержание температуры внутри комфортной для всех. Это может произойти нелегко, особенно если система HVAC не работает оптимально.
Дефлектор вентиляционного отверстия поможет вам более эффективно контролировать температуру в вашем доме.
Снижение счетов за электроэнергию
Если система HVAC работает неправильно, это может легко привести к увеличению счетов за электроэнергию. Чтобы этого не произошло, отличной идеей будет покупка дефлектора напольного воздухоотводчика. Когда отопление и охлаждение хорошо распределяются внутри дома, счета за электроэнергию автоматически снижаются.
Увеличение срока службы системы ОВКВ
ОВКВ недешево. Если вы похожи на большинство домовладельцев, вам нужно убедиться, что он прослужит долго. В этом отношении может работать дефлектор. Это может помочь вам получить максимальную отдачу от вашей системы HVAC.
Простота установки
Часто домовладельцы сталкиваются с трудностями при выборе того или иного устройства или аксессуара, потому что их установка может показаться сложной задачей. А вот дефлекторы — это аксессуары, которые в этом отношении не представляют никакой проблемы. Их просто нужно разместить на вентиляционных отверстиях, и никаких инструментов не требуется.
Для фиксации их на месте можно использовать монтажную ленту.
Закрытие вентиляционного отверстия HVAC
Если вы задаетесь вопросом, лучше ли закрытие вентиляционного отверстия вашего HVAC, чем покупка дефлектора вентиляционного отверстия, ответ – решительное нет. Почему? Читай дальше что бы узнать.
Если вы считаете, что лучше закрыть вентиляцию, особенно если она находится в неиспользуемой комнате дома, подумайте еще раз. Даже если вы закроете вентиляционное отверстие, система HVAC по-прежнему будет производить одинаковое количество нагретого или охлажденного воздуха!
В принципе не имеет значения, закрыта вентиляция или нет.
Фактически, вы можете потратить больше денег на оплату счетов за электроэнергию, если закроете вентиляционное отверстие, чем если бы оставили его открытым. Так что нет, закрывать вентиляционное отверстие для экономии энергии просто неразумно.
Уход за дефлектором вентиляционного отверстия
Важно не только чистить и ухаживать за системой HVAC. Не менее важно очистить дефлектор вентиляции.
Такие операции, как замена фильтра, очистка тряпкой и просушка перед включением системы, должны выполняться ежемесячно.
Это позволит лучше распределять отопление и охлаждение в вашем доме.
Декоративная фурнитура Prima имеет дефлекторов вентиляционных отверстий , изготовленных из литого алюминия и железа, что делает их более прочными и долговечными, чем имеющиеся на рынке пластиковые. При необходимости их можно даже перекрасить металлической краской. Изготовленные вручную и обработанные вручную, они являются высококачественным аксессуаром для ОВКВ.
Посмотрите эти 10 уродливых обновлений крышки вентиляционного отверстия
Не позволяйте уродливым крышкам вентиляционных отверстий испортить ваш интерьер. Посмотрите на эти великолепные обновления, которые вы можете купить или сделать своими руками.
1 / 10
viamarmarregisters. com
Сделайте его заподлицо с мрамором
Metro Marble Restoration поможет вам, если ваши старые крышки вентиляционных отверстий затмят ваши новые красивые мраморные полы. Компания производит на заказ напольные регистры из мрамора, керамики, сланца, фарфора и известняка. Вы просто отправляете им свой материал, и они изготовят идеальную крышку вентиляционного отверстия.
Вам также стоит ознакомиться с этими восемью простыми проектами из искусственного мрамора, сделанными своими руками.
2 / 10
via homedepot.com
Листовой металл с рисунком
Для более творческого подхода к обновлению уродливой крышки вентиляционного отверстия купите лист металла с рисунком. Измерьте вентиляционные отверстия, а затем аккуратно обрежьте их, чтобы они подходили к вентиляционному отверстию. Обязательно наденьте кожаные перчатки, используйте ножницы по металлу для резки и подпилите все острые края. Покрасьте крышки, если хотите, прикрепите металл к тонким деревянным планкам и закрепите крышку маленькими шурупами.
Посмотрите эти неожиданные способы использования металла в декоре вашего дома.
Купите сейчас в The Home Depot.
3 / 10
: через amazon.com
Используйте крышку вентиляционного отверстия из акрилового стекловолокна
Этот вариант крышки вентиляционного отверстия, предназначенный исключительно для использования на стенах и потолках, предлагает роскошную и современную модернизацию обычных крышек. Установка так же проста, как прикрепление изделия к стене или потолку с помощью самоклеящегося силикона.
В этом сборнике идей вы можете найти идеальный недорогой проект по благоустройству дома.
Купите прямо сейчас на Amazon.
4 / 10
через SaneckiArt/etsy.com
Попробуйте бабочку
Это не бюджетное решение, но вы можете поручить художнику создать для вас крышки вентиляционных отверстий. Пользователь Etsy Jerzy Sanecki из SaneckiArt создает уникальные крышки вентиляционных отверстий, такие как этот дизайн бабочки.
«Я заказал у Jerzy 5 полных вентиляционных крышек и очень доволен результатами. Они совершенно потрясающие и красивые, и уже получили комплименты в нашем новом доме», — говорит рецензент.
5 / 10
via ariavent.com
Стремитесь к минималистскому образу
Стремитесь к минималистскому стилю, воспользовавшись преимуществами Aria Vent. Этот производитель имеет в виду мастеров-любителей и профессионалов отрасли, поскольку они делают «серьезно красивые вентиляционные отверстия». Оригинальный Aria Vent предлагает элегантный современный вид благодаря технологии прямой установки.
6 / 10
через Overstock.com
Используйте старый затвор
Если у вас есть вентиляционное отверстие на стене, подумайте о том, чтобы превратить его в произведение искусства. Найдите бывшие в употреблении внутренние оконные ставни и обрежьте их до размера, подходящего для вентиляционного отверстия. Добавьте отделку к затвору, затем загрунтуйте и покрасьте его. Прикрутите несколько D-образных колец, а затем повесьте жалюзи на стену.
Взгляните на 12 комнатных перегородок, сделанных своими руками — одна из переделанных ставней.
7 / 10
через tilelines.com
Плитка
Не позволяйте вентиляционному отверстию бросаться в глаза на полу, сочетая его с остальным дизайном. Tile Lines предлагает встраиваемые в пол вентиляционные отверстия на заказ, состоящие из сварной алюминиевой рамы со съемной вставкой. Вы можете отрезать плитку по размеру!
Говоря о плитке, вот как можно облицевать фартук своими руками.
8 / 10
через amazon.com
Попробуйте зеркальное покрытие
Чтобы добиться гладкого вида, который сочетается с окружающими материалами, попробуйте установить зеркальные крышки вентиляционных отверстий. Идеально подходит для стен и потолков, этот вариант был создан для замены старых жалюзийных решеток.
Купите прямо сейчас на Amazon.
9 / 10
via amazon.com
Арт-деко, матовый никель Крышка вентиляционного отверстия
Придайте своему дому стиль ар-деко, установив эти стильные вентиляционные решетки. Доступные в различных размерах и отделках, эти крышки просты в установке — просто вставьте их в отверстие, никаких инструментов не требуется!
Взгляните на эти 15 старинных тенденций для дома, которые возвращаются.
Купите прямо сейчас на Amazon.
10 / 10
через amazon.com
Украсьте крышку вентиляционного отверстия в старинном стиле
Если ваш домашний декор более викторианский, вам понравится эта крышка вентиляционного отверстия в старинном стиле. Он изготовлен из литого алюминия с запекаемым порошковым покрытием, придающим ему роскошный черный цвет. Он также устойчив к ржавчине и абсолютно не требует обслуживания!
Хотите добавить в свой дом немного викторианского стиля? Вот как построить викторианский экранный дом.
Купите прямо сейчас на Amazon.
Каждый продукт отбирается нашими редакторами независимо друг от друга. Если вы покупаете что-то по нашим ссылкам, мы можем получать партнерскую комиссию.
Первоначально опубликовано: 07 июля 2021 г.
Alexa Erickson
Alexa — опытный журналист и журналист, в настоящее время работающий с Reader’s Digest, Shape Magazine и другими изданиями. Она любит писать о своих путешествиях, здоровье, благополучии, домашнем декоре, еде и напитках, моде, красоте и научных новостях. Следите за ее приключениями в путешествиях в Instagram: @living_by_lex, отправьте ей сообщение: [email protected] и посетите ее веб-сайт:livingbylex.com
Как сбалансировать вентиляционные отверстия кондиционера — своими руками
Лето снова здесь, и те неприятные жаркие и холодные места в вашем доме, о которых вы забыли, вернулись. Как домовладелец, вы можете попробовать несколько вещей, которые выровняют температуру по всему дому. Изучение того, как сбалансировать вентиляционные отверстия кондиционера, потребует внесения небольших корректировок. Вы можете рассчитывать потратить два или три дня на этот проект. Вам понадобится время, чтобы оценить результаты своих действий, чтобы узнать, достигаете ли вы чего-либо. Обратитесь к команде специалистов Oliver Heating & Cooling за рекомендациями.
Надеюсь, ваша система охлаждения была установлена правильно. Это означает, что ваши воздуховоды имеют достаточное количество воздухозаборников в нужных местах, чтобы обеспечить балансировку воздушного потока. Кроме того, кондиционер должен быть подходящего размера для вашего дома. Слишком большая или слишком маленькая система будет производить непоследовательное охлаждение, увеличивая ваши счета за электроэнергию. Если вы живете в Пенсильвании, Нью-Джерси или Делавэре и столкнулись с этой проблемой, обратитесь к команде экспертов Oliver Heating & Cooling для замены кондиционера. Мы можем точно определить, какой размер блока требуется вашему дому.
Пока ваш кондиционер не виноват в горячих и холодных точках, вы можете научиться балансировать свои вентиляционные отверстия. Балансировка воздуха улучшает циркуляцию, снижает нагрузку на охлаждающее оборудование и контролирует потребление электроэнергии.
В зависимости от обнаруженных проблем вам может понадобиться не каждый элемент из этого списка.
Бумага и ручка
Мгновенный термометр
Фольгированная лента для герметизации воздуховодов
Магнитный дефлектор
Инструкции по обучению балансировке вентиляционных отверстий кондиционера
Установите чистый фильтр кондиционера. Независимо от источника ваших проблем, свежий фильтр всегда полезен для качества воздуха и эффективности охлаждения.
Сделайте набросок планировки вашего дома на бумаге.
Обратите внимание на любые проблемы, которые могут повлиять на воздушный поток или охлаждение. Например, ищите мебель, закрывающую вентиляционное отверстие или солнечные окна.
Запишите, в каких комнатах становится слишком жарко или слишком холодно, или в каких комнатах вы чувствуете себя хорошо.
Установите термостат на 76-78 градусов и дайте ему поработать сутки, прежде чем осматривать комнаты.
В холодных местах отрегулируйте вентиляционные отверстия, чтобы ограничить поток воздуха, но не закрывайте их полностью.
Через пару часов используйте термометр мгновенного считывания, чтобы проверить температуру в каждой комнате.
Если регулировка вентиляции уменьшила разницу температур между комнатами, значит, вы добились успеха. Если вы недовольны результатами, продолжайте выполнять следующие шаги, чтобы узнать, как сбалансировать вентиляционные отверстия кондиционера.
Устраните любые засоры перед вентиляционными отверстиями или воздухозаборниками.
Вокруг всех вентиляционных и воздухозаборных отверстий должно быть 18 дюймов свободного пространства. Мебель или шторы, закрывающие вентиляционные отверстия, ограничивают поток воздуха. Это мешает системе охлаждения во многих отношениях.
Переставьте мебель или укоротите шторы, чтобы воздух мог свободно входить и выходить из воздуховодов.
При необходимости магнитный воздушный дефлектор, который крепится к вентиляционной крышке, может помочь перенаправить поток воздуха вокруг засорения.
Установите тепловые шторы или жалюзи. Солнечные окна будут нагревать комнаты, пока работает кондиционер. Возможно, ваша система не справляется с солнечным излучением, нагревающим комнату. В результате кондиционер почти охлаждает некоторые комнаты, в то время как солнечная комната остается неприятно теплой.
После того, как вы повесили окна для защиты от солнца, проверьте температуру воздуха вокруг вашего дома с помощью термометра. Вы должны заметить некоторое улучшение.
Осмотрите воздуховоды на наличие утечек. Негерметичный воздуховод может стать причиной постоянного перегрева, который, по-видимому, не является результатом солнечных окон.
Войдите в подвал, подполье или чердак, где расположены воздуховоды.
Убедитесь, что воздух дует, чтобы вы могли почувствовать тягу утечек воздуха.
Если вы обнаружите какие-либо отверстия или плохо заклеенные швы, заклейте их скотчем из фольги. Также подумайте о том, чтобы связаться с Оливером для ремонта кондиционера, когда вы обнаружите поврежденные воздуховоды. В некоторых случаях вам может потребоваться дополнительная установка рециркуляции воздуха, чтобы действительно сбалансировать поток воздуха.
Улучшите изоляцию. Плохая изоляция может быть причиной ваших горячих и холодных точек. Воздуховоды без изоляции на чердаке или в подполье могут передавать тепло охлажденному воздуху, проходящему через них. Специалист Oliver Comfort может осмотреть ваш дом и порекомендовать решения.
Если у вас есть навыки, чтобы возиться с вентилятором, вы можете попробовать отрегулировать его скорость. Имейте в виду, что эту работу лучше доверить профессионалам.

Диаметр патрубка, мм	Производительность
Диаметр патрубка, мм	2 м/с	2,5 м/с	3 м/с	3,5 м/с	4 м/с
100	21	26	31	36	345
200	95	115	142	168	190
300	240	300	360	420	480
400	380	475	570	660	760

Вентиляционный дефлектор своими руками: чертежи турбодефлекторов

Устройство вентиляционного дефлектора

Принцип действия дефлектора вентиляции

Виды дефлекторов

Дефлектор ASTATO

Статический дефлектор с эжектирующим вентилятором

Дефлектор-флюгер

Ротационная турбина

Вентиляционный дефлектор своими руками

Шаг 1. Расчет параметров дефлектора

Шаг 2. Изготовление дефлектора

Шаг 3. Монтаж дефлектора

Выбор дефлектора вентиляции

Турбодефлектор своими руками: чертёж и этапы работы

Виды дефлекторов

Принцип работы

Турбодефлектор своими руками

Необходимые инструменты

Подготовка чертежа

Инструкция

Установка

Изготовление дефлектора Григоровича своими руками

Материалы

Этапы создания

устройство, принцип работы, расчеты и чертежи, изготовление своими руками

Что такое дефлектор ЦАГИ и для чего он нужен

Устройство и принцип работы

Достоинства и недостатки

Расчет и чертежи

Изготовление дефлектора ЦАГИ своими руками

Что потребуется

Проектные работы

Подготовка шаблонов

Последовательность сборки

Что лучше дефлектор ЦАГИ или турбодефлектор

Дефлекторы вентиляционные цены, виды и чертежи

Цена на вентиляционные дефлекторы и их разновидности

Как установить и сделать вентиляционный дефлектор

Как сделать чертеж

Этапы конструирования

Особенности сборки дефлектора Григоровича

Нюансы во время работ

Отдельные разновидности дефлекторов

Разновидности дефлекторов и принцип их работы

Заключение

инструкция по сборке своими руками — ВикиСтрой

Принцип работы и разновидности дефлекторов

Зачем нужен дефлектор

Сколько стоит дефлектор

Дефлектор своими руками (Вольперта-Григоровича)

Расчёт размеров дефлектора

Ход работы

виды, принцип действия, правила монтажа.

Зачем нужен дефлектор

Плюсы и минусы дефлектора

Что такое дефлектор: принцип работы

Классификация ветровых насадок

Популярные модели

Классический колпак Григоровича

Универсальная насадка ЦАГИ

Стато-динамический колпак Astato

Дефлектор серии ДС

Ротационная турбина или турбодефлектор

Поворотный флюгер типа капюшон

Модуль H-образного типа

Какой дефлектор выбрать

Монтаж колпаков ветрового побуждения

Установка дефлекторов вентиляции в частном доме

Установка вентиляционной трубы с вентилятором VILPE на металлочерепицу (Видео)

Можно ли устанавливать вентиляционный дефлектор на дымоход

Изготовление дефлектора своими руками (Видео)

Как сделать крышку вентиляционного отверстия своими руками

Закрепить на потом!

Как сделать крышку вентиляционного отверстия

Материалы и инструменты

Шаг 1: Измерьте отверстие вентиляционного отверстия

Шаг 2: Отрежьте доски каркаса

Шаг 3. Сухая сборка рамы крышки вентиляционного отверстия

Шаг 4: Просверлите карманные отверстия и соберите раму

Шаг 5b: Добавьте наполнитель для дерева во все зазоры
