Чертеж печки на отработанном масле, печь в работе видео

Печка, работающая на отработанном масле, чертежи, схемы, фото, видео работы печки на отработке. Печь на масле своими руками. Как дешево отопить гараж, бокс, рабочее помещение, дачу или теплицу? С помощью самодельной печки работающей на отработанном масле.

Отработанное моторное масло можно сказать практически бесплатное топливо, оно есть у каждого автолюбителя, а для работников автостанций и автотранспортных предприятий достать отработку не составит труда.  Отапливать помещение можно практически за копейки, если есть возможность доставать отработанное масло, расход масла 1 литр на час работы печи.

Как сделать печку работающую на отработанном масле?

Рассмотрим самую простую и проверенную временем конструкцию печки на отработанном масле. На рисунке предоставлена схема печи на отработке.

Устройство печи предельно простое. Печь состоит из двух камер, которые соединены отрезком трубы с вентиляционными отверстиями. Нижняя камера это емкость для топлива, также она выполняет функции испарителя.

В нижней емкости есть отверстие с заслонкой для заливки масла и регулировки подачи воздуха в камеру.

К нижней камере приварена вертикально труба с отверстиями, по сути это дожигающая камера для сгорания паров кипящего масла. Через отверстия поступает воздух для поддержания горения пламени.

К трубе сверху приварена камера воздухообменник с внутренней перегородкой, которая задерживает тепло, тем самым позволяет полностью сгореть парам масла, и повышает теплоотдачу печки.

Верхняя камера соединяется с дымоходом. Как правильно сделать дымоход для печи буржуйки, чтобы печь не дымила можно узнать из этой статьи.

Как работает печка на отработке?

Моторное масло само по себе не горит, горят пары масла, чтобы масло начало испаряться нужно, провести следующие действия:

В нижний бак печки наливается масло отработка и немного бензина (50 грамм). С помощью фитиля на палке через отверстие поджигается бензин в камере.

При горении бензина в камере выделяется большое количество тепла, в результате масло закипает и образует пары, которые воспламеняются и горят в трубе. Когда бензин в камере выгорит, печь уже будет работать за счёт разогретого масла выделяющего горючие пары.

Посмотреть печку на отработке в работе можно на этом видео.

Чертежи печки на отработанном масле.

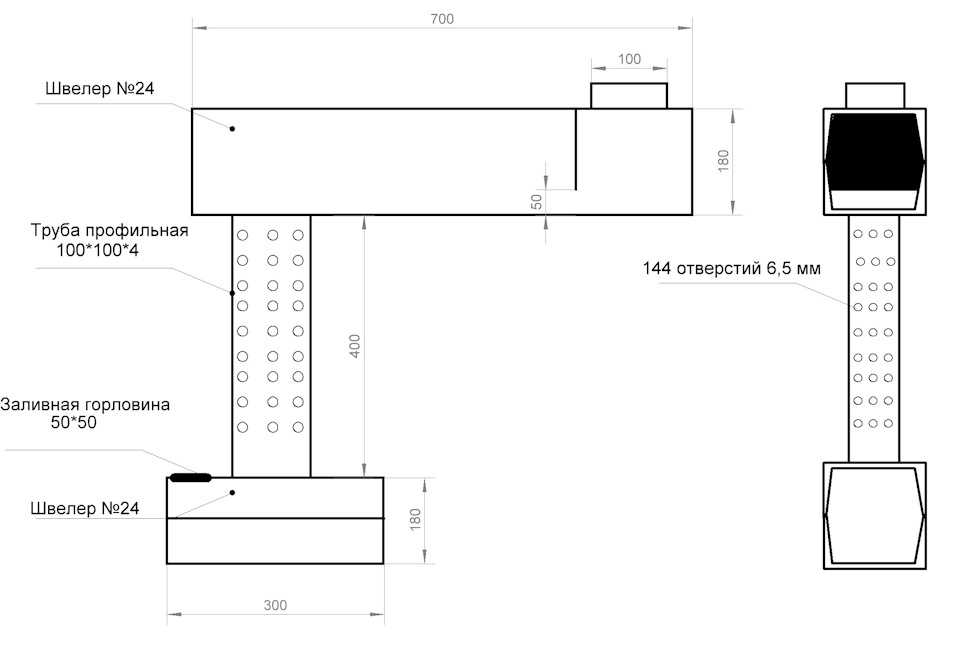

На рисунке ниже предоставлены чертежи печи работающей на отработке машинного масла.

Печь можно усовершенствовать, чтобы часто не заправлять печку, этот процесс можно немного автоматизировать. К нижней емкости нужно на одном уровне приварить дополнительный бак большей ёмкости, по мере сгорания масла в камере, масло из бака будет поступать по трубе в камеру.

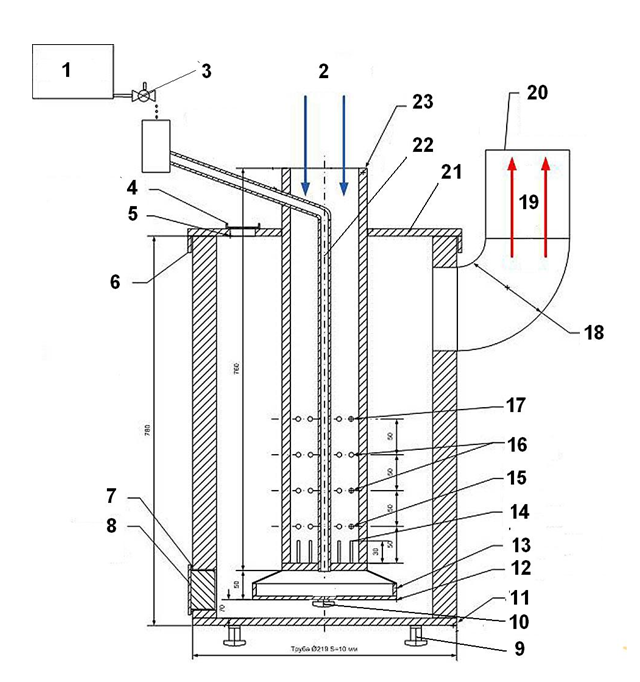

Печка с дополнительной емкостью для масла.

При использовании печи на отработанном масле нужно соблюдать меры безопасности.

Сама по себе печь пожаробезопасна если соблюдать простые правила:

Печь нельзя оставлять без присмотра на продолжительное время.

Соединения на дымоходе должны быть герметичны.

Сильный сквозняк может спровоцировать сильное пламя.

Избегайте попадания воды в масло, это может спровоцировать выплёскивание горячего масла из бачка.

В помещении, где работает печка, обязательно должна быть вентиляция, или открытая форточка, при горении паров масла, выделятся вредные вещества, они выходит в дымоход, при нарушении конструкции вредные вещества могут попадать в помещение.

чертежи и схема самодельной чудо печи, как сделать печку, детали на фото и видео

Содержание:

1. Устройство и принцип работы самодельной печи на отработке
2. Как сделать печь на отработке своими руками
3. Чертежи установки и розжиг печек на отработке
4. Способы повышения эффективности чудо печи

Отопительные агрегаты, работающие на бесполезных отходах, которые загрязняют окружающую среду – воду и почву, в настоящее время используются для обогрева нежилых помещений. Примером таких приборов являются печи отопительные на отработке. Конструкция, функционирующая на использованном масле, настолько проста, что сделать печь на отработке своими руками может даже сварщик без опыта работы.

Печь на отработке своими руками позволит сэкономить расходы на обогрев производственных помещений, теплиц, гаражей, а в случае подключения к ней отопительного контура даже небольшого по площади жилого дома.

Устройство и принцип работы самодельной печи на отработке

По своему принципу функционирования печка на отработке аналогична работе пиролизного агрегата. Процесс горения в ней происходит в два этапа — на первом из них горят пары отработанных масел, в результате чего образуются горючие газы. На втором этапе эти газы догорают при высоких температурах. Благодаря тому, что отработка сгорает полностью, дым от печки практически не содержит вредных до здоровья токсичных примесей, притом, что эффективность данного отопительного агрегата высокая.

Чтобы отработанное масло полностью сгорало, нужно выполнять все рекомендации относительно того, как сделать печку на отработке.

У этого теплоагрегата должны быть следующие конструкционные элементы:

• Нижняя камера горения, низкотемпературная, которую совмещают с баком и оснащают отверстием для регуляции подачи воздуха. Через него также наливают топливо и поджигают прибор.
• Средняя камера – в ней горят газы, смешанные с воздухом. Она имеет форму трубы с отверстиями для обеспечения поступления необходимого количества воздуха.
• Верхняя камера – в ней происходит дожигание остатков газа и образуется дым. К этой части устройства подсоединяют трубу, выведенную в дымоход.

Увидеть, как выглядит схема печки на отработке можно на фото. Дымоход для агрегата, работающего на таком источнике энергии, должен составлять в длину не менее 4-х метров. Горизонтальное расположение дымоотводящего канала не допускается. Дело в том, что в результате использования отработанного масла образуется немалое количество нагара, оседающего в трубах, поэтому горизонтальные части дымохода быстро покрываются слоем сажи.

По этой причине продукты горения могут попасть в комнаты, а люди, находящиеся в них, получить серьезное отравление. Дымовой канал в пределах помещений прокладывают под углом 45 — 90 градусов, а за их пределами – исключительно строго вертикально. Верхнюю часть трубы следует защитить оголовком от задувания ветра и попадания осадков.

Из материалов для изготовления печки на отработке своими руками обычно предпочитают конструкционную или жаропрочную сталь 4-миллиметровой толщины. Когда делают такой теплоагрегат, следует учитывать, что наибольшая тепловая нагрузка приходится на верхнюю камеру. Если нет принудительного охлаждения, эта часть отопительной печи на отработанном масле может нагреться даже до 800°С, поэтому ее лучше делать из более толстого металла.

Когда изготавливаются самодельные печи на отработке, задействуют не только листовое железо, но и обрезки труб, имеющие разный диаметр.

Из инструментов и других материалов потребуются:

• болгарка плюс отрезной и шлифовальный круги;
• листы металла;
• сварочный аппарат плюс электроды;
• уголок для изготовления ножек;
• краска для металла, способная выдерживать высокую температуру.

Как сделать печь на отработке своими руками

Когда создается печка на отработке – чертежи помогут избежать лишних ошибок:

1. Изготовление нижней камеры. В таком теплоагрегате данный элемент совмещают с топливным баком. Нижняя камера представляет собой круглый бак, накрытый крышкой, у которой имеются отверстия для заливки масла и трубы, выполняющей функции второй камеры печки.
   Согласно указанным на чертеже размерам, нужно вырезать детали для создания нижнего бака, зачистить их края при помощи болгарки и сварить в единую конструкцию. Для стенок лучше использовать обрезок трубы. Дно к стенкам бака делают из листа металла, а ножки из уголка. На крышке вырезают отверстия: одно – диаметром 100 миллиметров по самому центру, а второе – размером 60 миллиметров ближе к одному из краев. Крышку можно сделать съемной и тем самым облегчить в процессе эксплуатации очистку бака и перемещение печи (прочитайте: «Делаем отопление на отработке своими руками»).

2. Дальше берут отрезок трубы длиной около 360 миллиметров и диаметром 100 миллиметров и сверлят в нем отверстия для подачи воздуха. Диаметр их должен равняться 1/10 диаметра трубы. Отверстия располагают равномерно по высоте трубы по всей ее поверхности.
3. Трубу нужно приварить к крышке нижнего бака, четко соблюдая перпендикулярность. Также печь на отработке должна иметь на крышке воздушную заслонку, прикрепленную с помощью болтового соединения или заклепки. Предварительно под заслонку вырезают отверстие диаметром 60 миллиметров. Через него в дальнейшем заливают масло и разжигают печь.
4. Верхний бак изготавливают аналогично нижнему элементу. Для стенок лучше всего использовать 355-миллиметровую трубу. В металлической пластине, которой отводится функция дна, делают 100-миллиметровое отверстие, смещенное в сторону края дна. К отверстию в нижней части приваривают отрезок трубы 110 — миллиметровым диаметром. Его надевают на перфорированную камеру, предназначенную для сгорания газов.
5. Крышка, прикрывающая верхний бак, подвергается очень высоким температурам, поэтому для нее лучше брать металл толщиной 6 миллиметров. В ней делают отверстие, в которое вставляют дымовую трубу. Само отверстие располагают со стороны, расположенной противоположно отверстию в дне данной камеры. К верхней крышке между ними помещают и приваривают перегородку, сделанную из толстого металла – отсекатель. Делать это нужно поближе к дымовому отверстию.
6. Технология как сделать печь на отработке, предполагает, что к крышке сверху нужно приварить дымовую трубу, которую затем подсоединяют к дымоходу. Чтобы придать конструкции жесткость между нижней и верхней камерами устанавливают распорку, сделанную из уголка или трубы, имеющей диаметр 20-32 миллиметра. В завершение печку на отработке выкрашивают специальной краской по металлу, способной выдержать высокую температуру. Читайте также: «Какие бывают самодельные печки – варианты, которые можно сделать своими руками».

Чертежи установки и розжиг печек на отработке

Устанавливают чудо печь на отработке на абсолютно ровной выложенной кирпичом или забетонированной площадке. Она не может находиться ближе, чем на расстоянии один метр от воспламеняющихся или горючих стен. Печь нужно выровнять согласно уровню и отвесу. Отверстие, предназначенное для залива отработанного масла, необходимо располагать так, чтобы удобно было загружать топливо и регулировать поступление воздуха.

Дымоход в длину должен превышать 4 метра. Его внешнюю часть следует утеплить. Самодельная печь на отработке отличается тем, что ее удобно чистить: с дымовой трубы нужно снять дымоход и верх высокотемпературной камеры, после чего удалить сажу и нагар.

Функционировать чудо печка на отработке может на любом использованном ранее масле – минеральном или синтетическом. Заливать топливо следует до середины бака, оставляя место для образования паров. Потом следует выждать время, полностью открыв заслонку для насыщения пара кислородом. Разжигают печь каминными спичками или лучиной.

Отверстие после розжига прикрывают наполовину, а после того, как агрегат нагреется, им регулируют поступление воздуха в бак. В прибор запрещается заливать керосин, бензин, разные растворители и прочие легковоспламеняющиеся вещества, обладающие значительной степенью испарения, поскольку может произойти взрыв.

Способы повышения эффективности чудо печи

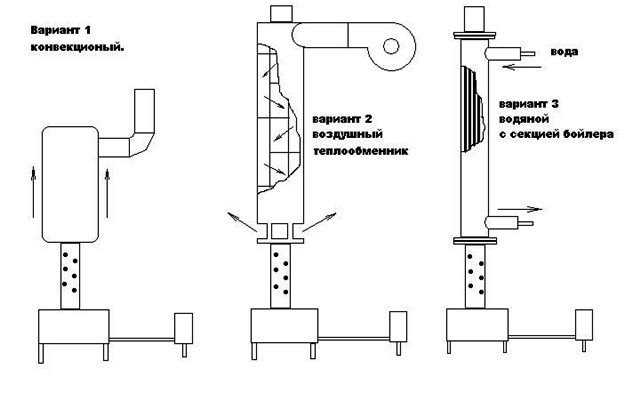

Печь на отработке, имеющая простую конструкцию, подходит для обогрева гаражей, теплиц, мастерских (прочитайте: «Отопительная печка своими руками для гаража»). Но для помещений, где пребывают люди, она не подойдет по причине сжигания кислорода. Поэтому для отопления производственных зданий такие агрегаты нужно устанавливать в отдельных помещениях, а теплоснабжение производить при помощи монтажа водяной системы.

Дымовую трубу после выхода ее из верхней камеры проводят через герметичную емкость со штуцерами находящимися на разном уровне для подачи и отвода теплоносителя. К верхнему из них подключают трубу для подачи воды, а к нижнему – трубу обратки.

Другой способ повышения эффективности печки на отработке – создание принудительной конвекции воздуха. Она выполняется при помощи вентилятора, предназначенного для нагнетания прохладного воздуха к верхней камере. Читайте также: «Как сделать печь на отработанном масле своими руками».

Как сделать печь на отработке своими руками показано на видео:

Murphy’s Machines — схемы самодельных нагревателей на отработанном масле

Схемы обогревателей на отработанном масле

Техническая поддержка включена!

Схемы обогревателей на отработанном масле (только онлайн-доступ, для печати) Цена: $59,99

Схемы обогревателя на отработанном масле (онлайн-доступ + распечатка) Цена: $85,00

Приобретение планов Покупая, вы получаете эксклюзивный доступ к этим замечательным планам на 90 дней. В течение этого времени вы можете просматривать, загружать и распечатывать планы столько раз, сколько пожелаете! Информация для входа будет отправлена ​​на указанный адрес электронной почты в течение 48 часов после оплаты.

Узнать больше

Материалы для скачивания: Нагреватель на отработанном масле — листовка (PDF)

Запчасти и аксессуары:

Вас также могут заинтересовать вентилятор нагнетателя горения и топливный насос Murphy MP-1

Топливный насос Murphy MP-1 (уплотнения Buna) Цена: $166,80

Нет в наличии

Добавить прокладки Viton (совместимы с растительными маслами) Цена: $30,00

Нет в наличии

Вентилятор камеры сгорания Цена: $116,69

Нет в наличии

Наши схемы котлов на отработанном масле доступны здесь!

Схемы подогревателя отработанного масла

Превратите бочку на 55 галлонов и баллон с пропаном на 100 # в Free Heat из нагревателя Zero Smoke Waste Oil Heater , который вы можете построить примерно за 2 недели .

НЕТ сковороды для очистки НЕТ ФИЛЬТРОВ ДЛЯ ИЗМЕНЕНИЯ

НЕТ ТОПЛИВНЫХ ФОРСУНОК ДЛЯ ЗАГЛУШКИ НЕТ ДОРОГИХ ЗАПЧАСТЕЙ ИЛИ ОБСЛУЖИВАНИЯ

Чем этот обогреватель отличается от других обогревателей на отработанном масле? Большинство нагревателей на отработанном масле, представленных сегодня на рынке, спроектированы либо как распылители, либо как горшечные горелки. Горелки — это именно то, на что они похожи. Это в основном масляный огонь, содержащийся в кастрюле или кастрюле. Это очень грязные устройства, из-за которых образуется много копоти и дыма. Пистолет-распылитель является более эффективной конструкцией, поскольку распыление топлива перед его воспламенением обеспечивает более чистое горение и большую теплоотдачу. Проблема заключается в топливных насосах высокого давления и крошечных топливных форсунках, которые засоряются из-за частиц и загрязняющих веществ, присутствующих в отработанных маслах. Наш нагреватель распыляет топливо перед его воспламенением, но не использует насос высокого давления или топливную форсунку, в нем нечего засорять, а конструкция устраняет необходимость в дорогостоящей замене фильтров.

Загружаемые материалы: Нагреватель на отработанном масле — листовка (PDF)

· Теплопроизводительность: 70 000 БТЕ — 200 000 БТЕ (с регулируемой подачей топлива) · Расход топлива: от 0,6 до 2 галлонов в час · Топливо: — Отработанное моторное масло — Отработанное растительное масло — Трансмиссионные и гидравлические масла — Уайт-спирит — Масла для машинной резки — Синтетические масла — Трансмиссионные масла. — Биодизель или мазут в любом соотношении вместе или по отдельности. · Размеры: Диаметр 30 дюймов x высота 68 дюймов + топливный бак на ваш выбор. · Вес: ~250 фунтов (без топливного бака). · Электрика: Цепь 110 В перем. тока / 15 А. · Сжатый воздух: Менее 0,5 куб.

· Уровень квалификации: Требуются навыки сварки TIG или MIG, базовые навыки изготовления металлов и базовые навыки работы с электричеством. · Необходимые специальные инструменты: Сварочный аппарат MIG или TIG, горелка или другой способ резки листовой стали. · Ожидаемый срок службы: 20 лет · Интервал технического обслуживания: От 3 дней до 1 года в зависимости от типа используемого топлива. (Техническое обслуживание занимает около 90 секунд) · Ориентировочная стоимость строительства: От 200 до 500 долларов в зависимости от вашей находчивости. · Срок строительства: 1-2 недели. · Фильтры: Нет (но не пускать жуков и ветки) · Подача топлива: Предложения по насосам малого объема и низкого давления. Гравитационная подача необязательна, но не рекомендуется. · Выхлоп: Бездымная работа на всех рекомендуемых видах топлива

Часто задаваемые вопросы можно найти внизу этого документа.

Этот нагреватель был специально разработан для изготовления с использованием общедоступных материалов, которые можно найти в местном хозяйственном магазине и во многих случаях использовать из обычных бытовых приборов. Инструкции включают по частям предложения и альтернативы, чтобы свести ваши затраты на строительство к минимуму.

Планы стоят 59,99 долларов США, и вы получаете более 60 страниц профессионально нарисованных полноцветных диаграмм с более чем 160 иллюстрациями, описывающими каждый шаг.

Сжигание бесплатных отработанных масел для отопления не только рационально, но и экологически ответственно. В 1985 году Агентство по охране окружающей среды выпустило окончательные процедуры утилизации отработанного масла путем сжигания на месте (40 CFR 266.41). Эти процедуры говорят, что есть только одно решение для устранения вашей ответственности за отработанное масло — сжечь его! Кроме того, если вы решите использовать отработанное растительное масло в качестве источника топлива, вы вносите свой вклад в защиту окружающей среды, используя углеродно-нейтральный источник энергии, который не способствует глобальному потеплению!

В планах: *Оглавление с интерактивными ссылками на каждый раздел компонентов. *Список материалов с описанием, фото и альтернативными предложениями по каждому пункту. *Более 160 иллюстраций, включая -Чертежи САПР с маркировкой — Маркированные 3D-схемы и фотографии — 2D-печать для резки пластин *Полное описание и пошаговое инструкции по изготовлению каждой детали.

Видео от заказчика о головке горелки на испытательном стенде

Для просмотра этого видео необходима последняя версия Flash Player.

ЧАСТО ЗАДАВАЕМЫЕ ВОПРОСЫ Вопрос : Я слышал, что многие отработанные масла содержат большое количество воды. Не повлияет ли это на работу обогревателя? Ответ: В конструкции нагревателя предусмотрена конструкция, которая действует как водоотделитель в топливном баке. Небольшое количество эмульгированной или растворенной воды, подаваемой в горелку, не повлияет на ее работу. Блок отопителя очень устойчив к грязному или влажному топливу. Вопрос: Какого размера здание с этим обогревателем? Ответ: Количество входной энергии, необходимой для обогрева любого здания, в значительной степени зависит от наружной температуры окружающей среды и эффективности теплоизоляции здания. Чтобы получить представление о мощности этого нагревателя, средняя отдельно стоящая дровяная печь производит около 65 000 БТЕ тепла. Вопрос: Насколько нагревается нагреватель снаружи? Ответ: Температура выхлопных газов агрегата зависит от настроек топлива, но обычно составляет от 400 до 650 градусов по Фаренгейту. В отличие от дровяной печи, снаружи нагревателя нет открытых горячих поверхностей, о которые можно было бы обжечься. Все поверхности нагрева находятся внутри блока. Вопрос: Есть ли какие-либо специальные детали, которые трудно найти или они дорогие? Ответ: Нет. Большинство деталей представляют собой обычные аппаратные средства, которые можно извлечь из бытовых приборов или купить в местном хозяйственном магазине. Для устройства требуется вытяжная труба, рассчитанная на использование дровяной печи, и насос, для которого существует множество вариантов. Вопрос: Нужно ли менять фильтры и как часто их нужно менять? Ответ: Подогреватель не требует фильтрации топлива. Тем не менее, рекомендуется установить всасывающую сетку на всасывающем патрубке для предотвращения попадания палок, веток или дохлых жуков в насос. Вопрос: Можно ли этот обогреватель подключить к термостату? Ответ: Да. Установив надлежащие средства управления нагревом масляной печи, вы можете легко подключить ее к термостату. Вопрос: Если у меня возникнут проблемы или вопросы во время создания этой штуки, есть ли какая-либо поддержка? Ответ: Да, просто напишите или позвоните мне, и я уверен, что смогу вам помочь. Вопрос: Можно ли оставлять агрегат без присмотра? Ответ: Не зная вашей точной установки, я не могу дать рекомендацию на этот счет. Однако, хотя я лично никогда не оставлю дровяную печь без присмотра более чем на несколько минут, я оставляю свой магазинный обогреватель включенным на несколько часов. При нормальной работе этого обогревателя вы не сможете увидеть пламя внутри. Он полностью заключен внутри камеры сгорания, сделанной из напорного бака. Вопрос: Как долго установка будет работать на одном топливном баке? Ответ: Это очень зависит от того, какой объем топливного бака вы решите использовать и насколько холодно на улице. Моего 50-галлонного бака обычно хватает примерно на 4 дня при 10-градусной температуре, но мой магазин настолько плохо изолирован, что вы можете почувствовать, как холодный воздух дует прямо сквозь него. На некоторых фотографиях, включенных в планы, видно жалкое отсутствие изоляции в моем доме. Вопрос: Можно ли этот агрегат адаптировать для нагрева воды? Ответ: Часть нагревателя, которая фактически производит пламя, может быть легко приспособлена для нагрева воды, но эти схемы показывают, как использовать его только для нагрева воздуха. Если вы задаетесь этим вопросом, вы, вероятно, могли бы понять это сами. Вопрос: Нужен ли мне вертикальный фрезерный станок типа Бриджпорт или токарный станок или любой другой тип специального станка? Ответ: Для сборки этого нагревателя требуются только основные инструменты. Вам понадобится сварочный аппарат Mig или Tig, и вы должны уметь вырезать квадраты и круги из стали. Вам понадобится угловая шлифовальная машина и отрезные круги. Фонарик или плазменный резак тоже были бы очень кстати, но они не обязательны. Вопрос: Сколько на самом деле будет стоить построить эту штуку? Ответ: Моя мастерская находится на ферме, и у нас валяется всякое барахло. Я потратил около 100 долларов на различные вещи, такие как 55-галлонная бочка, старый баллон с пропаном и некоторые фитинги. Я нашел большой вентилятор сверху в печи с принудительной подачей воздуха, и у меня уже был топливный бак. Сколько вы потратите, будет сильно зависеть от того, сколько у вас уже есть или вы можете найти бесплатно. Это устройство было разработано с использованием деталей обычных бытовых приборов, которые я регулярно выбрасываю.

Почему не стоит пытаться сделать нагреватель на отработанном масле своими руками

Если пришло время подумать о покупке нагревателя на отработанном масле для вашего бизнеса, возможно, вы обдумываете подход «сделай сам». Эффективные и правильно установленные нагреватели на отработанном масле могут стоить дорого, поэтому понятно, почему вы можете сэкономить несколько долларов и построить их самостоятельно. Но есть несколько вещей, которые следует учитывать при выборе между нагревателем на отработанном масле, сделанным своими руками, и профессиональным нагревателем Clean Burn.

Создание собственного нагревателя на отработанном масле может быть дешевле, чем его покупка, однако зачастую они работают неэффективно и вызывают множество проблем. Большинство типов печей на отработанном масле могут гореть внутри и передавать это тепло в ваше пространство с помощью теплообменника. Но некоторые самодельные обогреватели изо всех сил пытаются передать это тепло внешней части бизнеса, которую необходимо обогреть.

Наиболее важным решением, стоящим перед любым производителем опасных отходов, является выбор наилучшего метода утилизации потоков опасных отходов. Цена обычно является решающим фактором по умолчанию, но более важным вопросом, о котором следует подумать, является ваша текущая и будущая ответственность (или риск). RCRA (Закон о сохранении и восстановлении ресурсов) — это закон, который обеспечивает основу для безопасного обращения с опасными и безопасными материалами.

Этот закон означает, что независимо от того, как вы решите утилизировать отработанное масло, вы несете ответственность за его надлежащую утилизацию. При изготовлении обогревателя на отработанном масле своими руками вы не можете гарантировать, что ваш проект «сделай сам» будет правильно утилизировать отработанное масло и соответствовать стандартам EPA.

Последствия неправильной утилизации отработанного масла

Отработанные и отработанные масла могут нанести вред окружающей среде, если их не утилизировать должным образом. Сброс отработанного масла может нанести особый ущерб окружающей среде и дикой природе, в том числе водным путям и населенным пунктам. Как мы все уже знаем, разливы нефти обходятся дорого и наносят ущерб окружающей среде, дикой природе и людям. Фактически, средний разлив нефти в Соединенных Штатах может стоить от 18 до 630 долларов за галлон, в зависимости от множества факторов.
